1 JEDNOSTKA PROJEKTOWA Pogórze, ul. Reymonta 15, Kosakowo tel , , faks (058) FAZA : PROJEKT BUDOWLANY NAZWA PROJEKTU PROJEKT WYMIANY STOLARKI OKIENNEJ WRAZ Z RENOWACJĄ ELWACJI BUDYNKU GIMNAZJUM W MOSTACH ADRES INWESTYCJI Gimnazjum w Mostach Mosty, ul. Szkolna 16, gm. Kosakowo, Dz. nr. 1242/2, obręb Mosty 006 INWESTOR ZAWARTOŚĆ OPRACOWANIA Spis zawartości opracowania Oświadczenie projektanta Uprawnienia budowlane Zaświadczenie projektanta Opis techniczny Inwentaryzacja fotograficzna Gmina Kosakowo Kosakowo, ul. Żeromskiego 69 CZĘŚĆ RYSUNKOWA Rys. 00: Orientacja Rys. 01: Elewacje Południowo-wschodnia i Północno-wschodnia Rys. 02: Elewacje Południowo-zachodnia i Północno-zachodnia Rys. 03: Zestawienie stolarki okiennej Rys.04: Elewacje kolorystyka 1:100 1:100 1:200 OPRACOWANIE : mgr inż. arch. Bartłomiej Perz PROJEKTANT : mgr inż. arch. Karolina Macyszyn-Rybińska upr. nr PO/KK/142/2006 Pogórze, 27 luty 2014

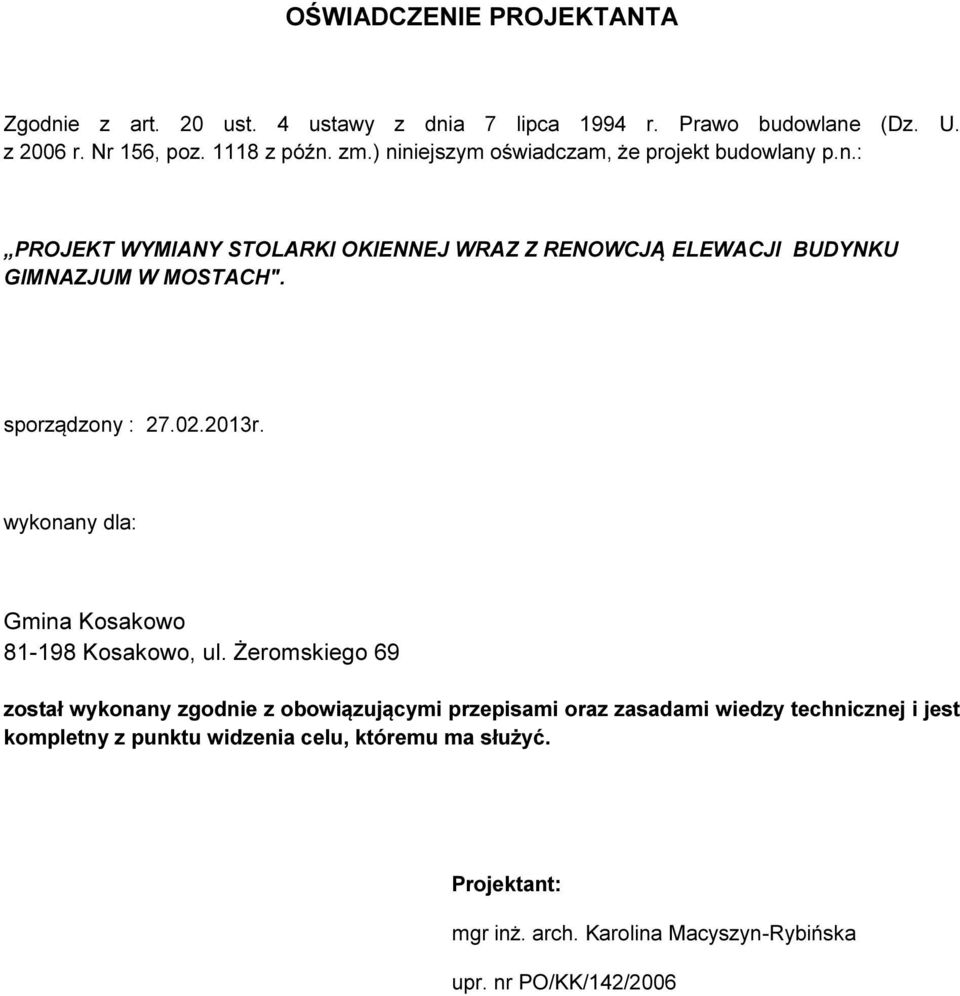

2 OŚWIADCZENIE PROJEKTANTA Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz z późn. zm.) niniejszym oświadczam, że projekt budowlany p.n.: PROJEKT WYMIANY STOLARKI OKIENNEJ WRAZ Z RENOWCJĄ ELEWACJI BUDYNKU GIMNAZJUM W MOSTACH". sporządzony : r. wykonany dla: Gmina Kosakowo Kosakowo, ul. Żeromskiego 69 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Projektant: mgr inż. arch. Karolina Macyszyn-Rybińska upr. nr PO/KK/142/2006

3 OPIS TECHNICZNY Podstawa opracowania: aktualna mapa do celów informacyjnych w skali 1:500, Inwentaryzacja fotograficzna Inwentaryzacja obiektu oględziny nieruchomości i sąsiedniego terenu, aktualne przepisy techniczno-budowlane, uzgodnienia z Inwestorem 1. Przedmiot inwestycji Przedmiotem niniejszego opracowania jest wymiana stolarki okiennej Gimnazjum w Mostach w gminie Kosakowo. Dodatkowo w ramach projektu przeprowadzono oględziny istniejącej elewacji i wskazano działania mające na celu jej konserwację i usunięcie powstałych w niej uszkodzeń. 2. Stan istniejący Działka na której zlokalizowana będzie inwestycja leży przy ul. Szkolnej 16 we wsi Mosty. Budynek Gimnazjum połączony jest ze Szkołą Podstawową i Halą Sportową. Najstarsza część tego zespołu to budynek gimnazjum pochodzi z lat 50- tych, jego rozbudowę o dwa kolejne piętra przeprowadzono w roku Skrzydło w którym znajduje się szkoła podstawowa pochodzi z lat 80tych, później rozbudowana o Salę Gimnastyczną w roku Obiekty składa się z części połączonych ze sobą łącznikami: Gimnazjum - 4 kondygnacje naziemne + poddasze techniczne+ piwnica Budynek Szkoły Podstawowej - 3 kondygnacje nadziemne + piwnica Sala Gimnastyczna - 1 kondygnacja 3. Ocena stanu technicznego istniejących okien oraz elewacji Okna Ze względu na doraźne remonty i prace konserwatorskie, które odbywały się w budynku, z opracowania zostanie wyłączona część okien, która została wymieniona i spełnia dostatecznie wymagania dla przenikania ciepła U (po przeliczeniu stwierdzono w wymienionych oknach współczynnik U w przedziale 1,35 do 1,41 W/m2K) i są w stanie dobrym. Szacowany wiek okien drewnianych to 20 lat. Okna wykonane z profili drewnianych, z pojedynczym przeszkleniem w układach: dwudzielne rozweirne z naświetlem uchylnym, dwudzielne rozwierne jednodzielne rozwierne jednodzielne rozwierne w lukarnach. ( Łączone po 6 sztuk) Uwaga! Ze względu na brak możliwości odkrywek oraz dokumentacji konstrukcyjnej, nie można stwierdzić jednoznacznie czy w lukarnach pomiędzy oknami nie występują drewniane słupki konstrukcyjne. Zaleca się szczególną ostrożność przy demontażu okien i uwzględnienie możliwości odtworzenia lub zabezpieczenia słupków przy wymianie stolarki. Okna nie spełniają obecnych standardów dotyczących przenikania ciepła U oraz liczne nieszczelności w nich powodują znaczne straty ciepła. Elewacja Na elewacji można zauważyć liczne pęknięcia w warstwie tynku, zlokalizowane głównie z miejscu styku płyt styropianowych i przy otworach okiennych i drzwiowych. Znajdują się tam również liczne ubytki i niejednorodne uzupełnienia powstałe w wyniku przeprowadzania nowych instalacji.

4 4. Wymiana stolarki okiennej Zgodnie z rysunkiem elewacji należy zdemontować istniejącą drewnianą stolarkę okienną i wstawić nowe okna o współczynniku przenikania ciepła U 1,3 W/m2K, których podział i konstrukcja będzie zgodna z parametrami określonymi na Rys. 03 Zestawienie stolarki okiennej. Niezależnie wszystkie okna powinny być zaopatrzone w urządzenia lub systemy pozwalające na ich łatwe otwieranie i regulowanie wielkości otwarcia z poziomu podłogi przy danym oknie. Okna istniejące PCV należy zachować bez zmian. Uwaga! Podczas demontażu starej stolarki okiennej należy zachować szczególna ostrożność, tak aby nie uszkodzić istniejących parapetów wewnętrznych i zewnętrznych. Wykonawca na czas robót winien je odpowiednio zabezpieczyć. Po ukończeniu montażu okien należy przywrócić ościeże do stanu z przed rozpoczęcia robót. Podczas wymiany okien na okna antywłamaniowe należy usunąć kraty w oznaczonych na rysunku otworach a miejsca ubytków powstałych po ich demontażu zabezpieczyć pianką poliuretanową i wykończyć tynkiem. 5. Prace elewacyjne Przed rozpoczęciem robót konserwatorskich należy oczyścić i osuszyć elewację budynku. Prace elewacyjne będą polegały na: Wymianie: parapetów zewnętrznych; Malowaniu: elewacji, rynien, opierzeń Uzupełnianiu ubytków powstałych w momencie: wymiany parapetów zewnętrznych, wymiany okien, usuwania krat okiennych oraz umieszczania przewodów inst. kamer i oświetlenia w warstwie styropianu. Metoda I. Drobne pęknięcie i rysy należy zagruntować i pomalować farbami szlamującymi (elastycznymi). II. W miejscu gdzie zostaną wykryte głębsze uszkodzenia sięgające zbrojenia tynku, należy warstwę zbrojenia wykonać od nowa. Na stary tynk należy nałożyć środek gruntujący, następnie wykonujemy warstwę nowego zbrojenia ( w miejscu gdzie pojawiały się wcześniej rysy na tynku wskazane jest ułożenie podwójnej warstwy siatki). By uniknąć przebarwień i zapewnić jednolitość elewacji należy pokryć całą elewację ww. farbą o jednorodnym zabarwieniu. Kolor farby elewacyjnej należy dobrać zgodnie z kolorownikiem tak aby był zgodny z kolorem elewacji budynku szkoły podstawowej która przeszła termomodernizację w 2010r. Podział kolorystyczny zgodny z rysunkiem kolorystyki elewacji. Malowanie rynien oraz opierzeń zgodnie z uwagami wskazanymi na rysunku elewacji. Na elewacji projektuje się boniowanie w postaci żłobień prostokątnych w warstwie styropianu o głębokości 2cm i wysokości 3cm. Boniowanie wykonać zgodnie z rysunkiem elewacji. Oścież ze strony zewnętrznej należy pomalować w kolorze tożsamym z kolorem całej elewacji. Należy zachować ostrożność podczas prowadzenia prac elewacyjnych tak aby nie uszkodzić systemu kamer monitorujących i przewodów oświetlenia zewnętrznego. Przewody po zabezpieczeniu umieścić w warstwie styropianu. Następnie należy korzystając z metody II przygotować elewację do malowania.

5 6. Dane o zagrożeniach dla środowiska oraz higieny i zdrowia użytkowników Projektowany budynek został zaprojektowany tak, aby nie stanowił zagrożenia dla środowiska oraz higieny i zdrowia użytkowników z uwzględnieniem następujących problemów: ochrona przed promieniowaniem jonizującym i polami elektromagnetycznymi brak urządzeń wytwarzających pole elektromagnetyczne o szkodliwym działaniu dla człowieka, ochrona przed hałasem i drganiami projektowane rozwiązania techniczne z zastosowaniem nowoczesnych i atestowanych materiałów i elementów budowlanych, oszczędność energii i izolacyjność cieplna zastosowano okna o współczynniku przenikania ciepła U 1,3 W/m2K ochrona higieny i zdrowia użytkowników projektowane rozwiązanie techniczne zgodne z obowiązującymi przepisami, projektowane wyposażenie posiadające wymagane certyfikaty i dopuszczenia. 7. BIOS 7.1. Zakres robót budowlanych oraz kolejność realizacji Wymiana stolarki okiennej, wykonanie niezbędnych napraw i malowanie istniejących tynków zewnętrznych, malowanie rynien i rur spustowych: Kolejność prowadzenie robót: - montaż rusztowań - zabezpieczenie rusztowań siatką osłaniającą - przygotowanie podłoża (oczyszczanie) - wykonanie na zagruntowanej powierzchni zbrojenia z siatki z włókna szklanego (lub podwójnej warstwy w przypadku stwierdzenia naruszenia zbrojenia tynku będącego podkładem) - tynkowanie i malowanie elewacji - demontaż rusztowań 7.2. Oznakowanie i wydzielenie miejsca prowadzenia robót Teren na którym będzie stawiane rusztowanie należy zamknąć dla ruchu pieszego i samochodowego na czas trwania prac tj. od ustawienia i rozbiórki rusztowań można to wykonać za pomocą barier z tablicami ostrzegawczymi. Tablice powinny być czytelne z odległości 10m. Po ustawieniu rusztowania należy zamontować siatkę osłaniającą. Wejścia do budynku muszą być zabezpieczone daszkami ochronnymi. Daszki powinny być szczelnie wykonane z materiałów amortyzujących upadek przedmiotu zrzuconego z rusztowania Instruktaż pracowników przeprowadzony przed przystąpieniem do rozpoczęcia robót. Osoba kierująca robotami jest zobowiązana do: - omówienia technik wykonania robót - ustalenia kolejności poszczególnych czynności - wyznaczenie odpowiednich pracowników do poszczególnych prac - organizowanie szkolenia pracowników - zapoznanie pracowników z zadaniami które mają być wykonane - wyznaczenia do poszczególnych robót pracowników o odpowiednich kwalifikacjach - przeprowadzenie z pracownikami instruktażu w zakresie BHP ze zwróceniem szczególnej uwagi na miejsca zagrożone wypadkiem - kontrolowania znajomości zasad BHP i ich stosowanie w czasie prowadzenia robót Przewidywane zagrożenia Zgodnie z wykazem robót budowlanych zawartych w &6 Rozporządzenia Ministra Infrastruktury z dnia 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 17 września 2002 roku oraz Dz. U. Nr. 120 z dnia 10 lipca 2003r.) w trakcie realizacji inwestycji istnieje ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi podczas prowadzenia następujących robót: - zabezpieczyć pracę na wysokości powyżej 5,0m - przy robotach elewacyjnych, dekarskich, ciesielskich.

6 Wszyscy pracownicy, wykonujący prace na budowie, muszą posiadać posiadać aktualne zaświadczenie o przeszkoleniu BHiP. Kierownik robót musi być wpisany w dziennik budowy i prowadzić listę obecności pracowników dopuszczonych w danym dniu do pracy oraz schodzących z budowy. W trakcie prowadzenia robót dachowych - rusztowanie musi być po zamontowaniu odebrane przez osobę uprawnioną i protokołem dopuszczone do eksploatacji. Na rusztowaniu winna być założona siatka ochronna oraz zawieszone tablice ostrzegawcze o pracy na wysokościach. W trakcie wykonywania robót dekarskich teren przy budynku w miejscach prowadzenia robót musi być wydzielony i oznakowany. Pracownicy przebywający na budowie mają obowiązek posiadać kaski ochronne. Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2006 r. Nr 156, poz. 1118, z późn. zmianami), oświadczam, że : Projekt został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. arch. Karolina Macyszyn-Rybińska upr. nr PO/KK/142/2006
