BALUSTRADY SCHODÓW TERENOWYCH I MURKÓW OPOROWYCH

Transkrypt

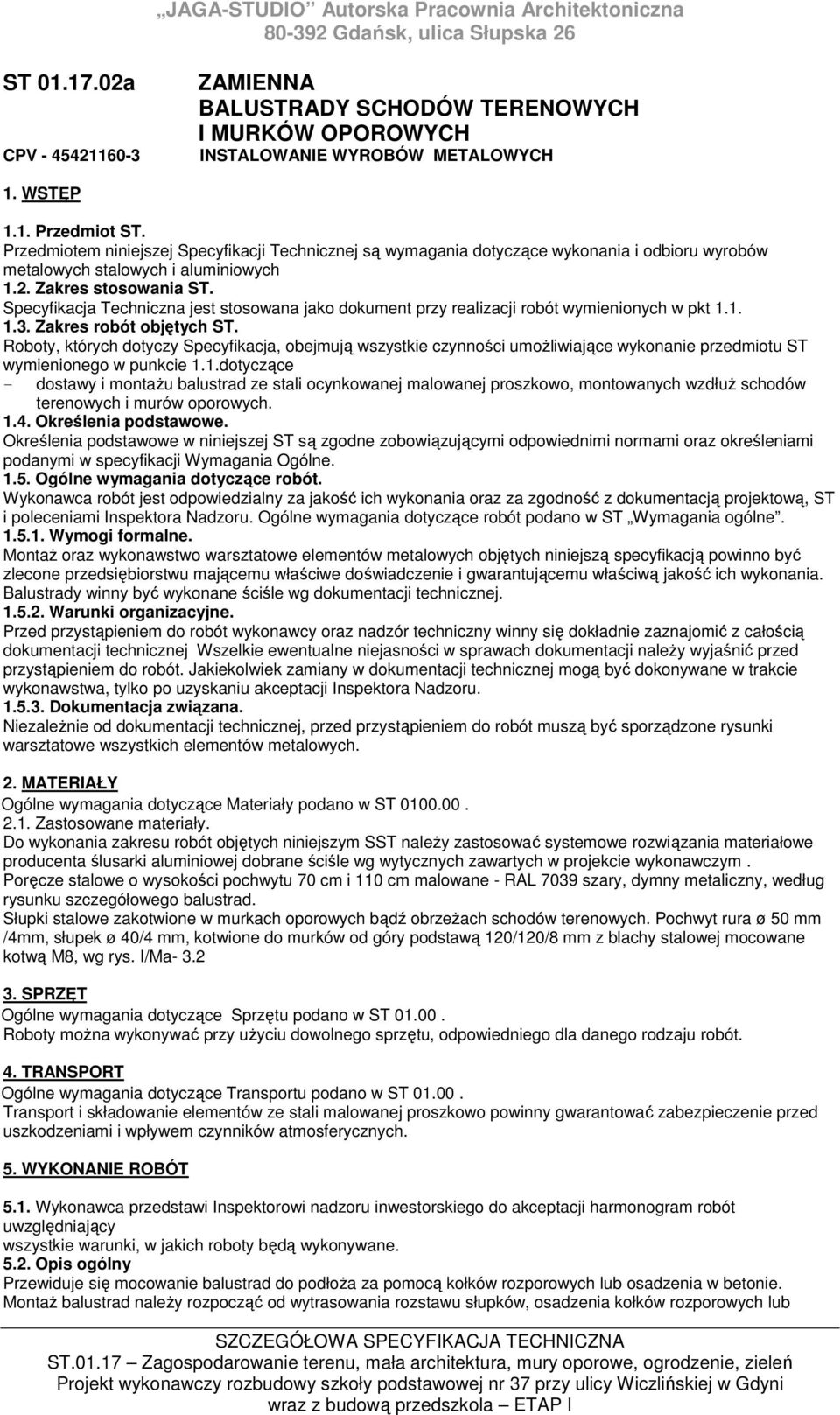

1 ST a CPV ZAMIENNA BALUSTRADY SCHODÓW TERENOWYCH I MURKÓW OPOROWYCH INSTALOWANIE WYROBÓW METALOWYCH 1. WSTĘP 1.1. Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru wyrobów metalowych stalowych i aluminiowych 1.2. Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przy realizacji robót wymienionych w pkt Zakres robót objętych ST. Roboty, których dotyczy Specyfikacja, obejmują wszystkie czynności umoŝliwiające wykonanie przedmiotu ST wymienionego w punkcie 1.1.dotyczące - dostawy i montaŝu balustrad ze stali ocynkowanej malowanej proszkowo, montowanych wzdłuŝ schodów terenowych i murów oporowych Określenia podstawowe. Określenia podstawowe w niniejszej ST są zgodne zobowiązującymi odpowiednimi normami oraz określeniami podanymi w specyfikacji Wymagania Ogólne Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne Wymogi formalne. MontaŜ oraz wykonawstwo warsztatowe elementów metalowych objętych niniejszą specyfikacją powinno być zlecone przedsiębiorstwu mającemu właściwe doświadczenie i gwarantującemu właściwą jakość ich wykonania. Balustrady winny być wykonane ściśle wg dokumentacji technicznej Warunki organizacyjne. Przed przystąpieniem do robót wykonawcy oraz nadzór techniczny winny się dokładnie zaznajomić z całością dokumentacji technicznej Wszelkie ewentualne niejasności w sprawach dokumentacji naleŝy wyjaśnić przed przystąpieniem do robót. Jakiekolwiek zamiany w dokumentacji technicznej mogą być dokonywane w trakcie wykonawstwa, tylko po uzyskaniu akceptacji Inspektora Nadzoru Dokumentacja związana. NiezaleŜnie od dokumentacji technicznej, przed przystąpieniem do robót muszą być sporządzone rysunki warsztatowe wszystkich elementów metalowych. 2. MATERIAŁY Ogólne wymagania dotyczące Materiały podano w ST Zastosowane materiały. Do wykonania zakresu robót objętych niniejszym SST naleŝy zastosować systemowe rozwiązania materiałowe producenta ślusarki aluminiowej dobrane ściśle wg wytycznych zawartych w projekcie wykonawczym. Poręcze stalowe o wysokości pochwytu 70 cm i 110 cm malowane - RAL 7039 szary, dymny metaliczny, według rysunku szczegółowego balustrad. Słupki stalowe zakotwione w murkach oporowych bądź obrzeŝach schodów terenowych. Pochwyt rura ø 50 mm /4mm, słupek ø 40/4 mm, kotwione do murków od góry podstawą 120/120/8 mm z blachy stalowej mocowane kotwą M8, wg rys. I/Ma SPRZĘT Ogólne wymagania dotyczące Sprzętu podano w ST Roboty moŝna wykonywać przy uŝyciu dowolnego sprzętu, odpowiedniego dla danego rodzaju robót. 4. TRANSPORT Ogólne wymagania dotyczące Transportu podano w ST Transport i składowanie elementów ze stali malowanej proszkowo powinny gwarantować zabezpieczenie przed uszkodzeniami i wpływem czynników atmosferycznych. 5. WYKONANIE ROBÓT 5.1. Wykonawca przedstawi Inspektorowi nadzoru inwestorskiego do akceptacji harmonogram robót uwzględniający wszystkie warunki, w jakich roboty będą wykonywane Opis ogólny Przewiduje się mocowanie balustrad do podłoŝa za pomocą kołków rozporowych lub osadzenia w betonie. MontaŜ balustrad naleŝy rozpocząć od wytrasowania rozstawu słupków, osadzenia kołków rozporowych lub

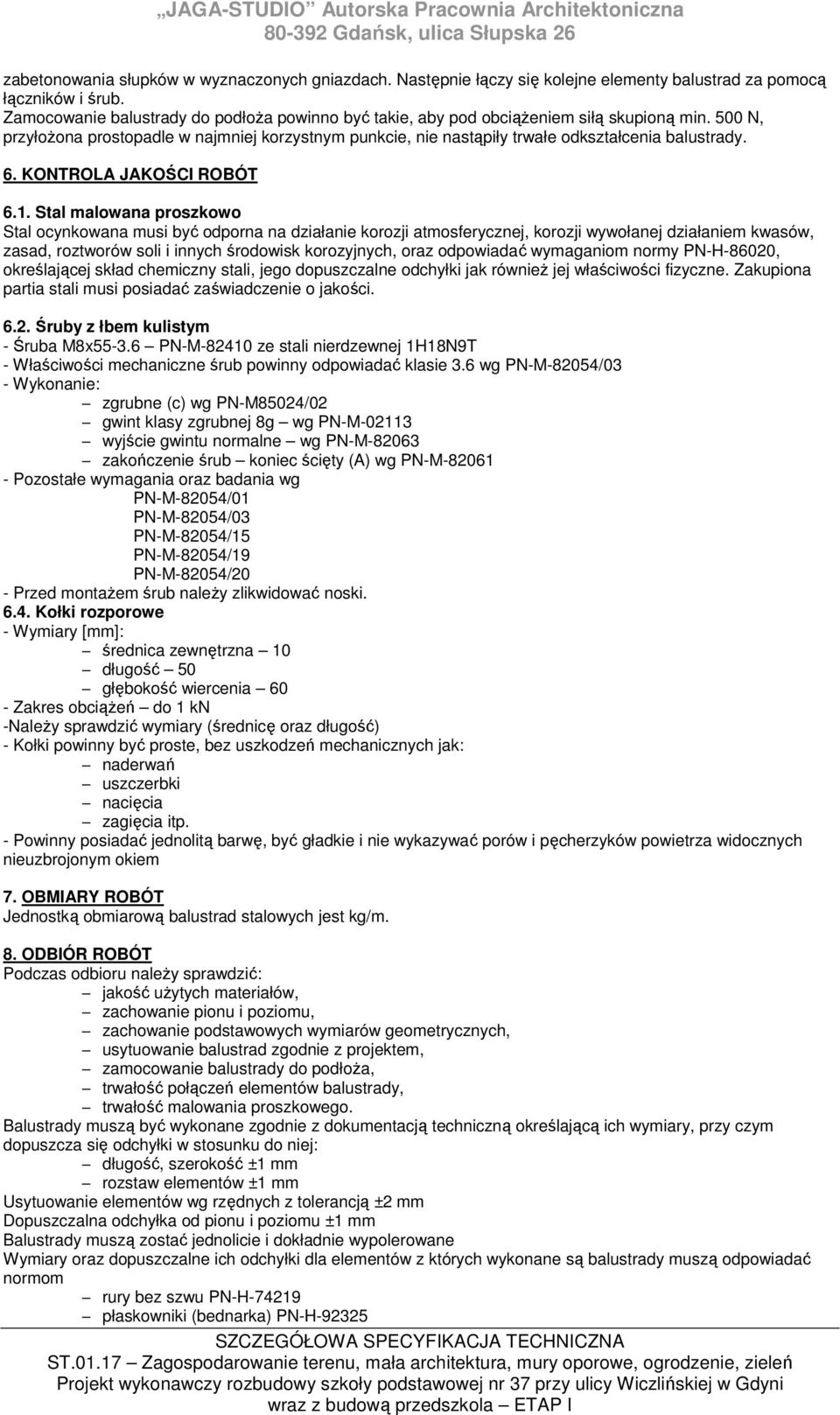

2 zabetonowania słupków w wyznaczonych gniazdach. Następnie łączy się kolejne elementy balustrad za pomocą łączników i śrub. Zamocowanie balustrady do podłoŝa powinno być takie, aby pod obciąŝeniem siłą skupioną min. 500 N, przyłoŝona prostopadle w najmniej korzystnym punkcie, nie nastąpiły trwałe odkształcenia balustrady. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Stal malowana proszkowo Stal ocynkowana musi być odporna na działanie korozji atmosferycznej, korozji wywołanej działaniem kwasów, zasad, roztworów soli i innych środowisk korozyjnych, oraz odpowiadać wymaganiom normy PN-H-86020, określającej skład chemiczny stali, jego dopuszczalne odchyłki jak równieŝ jej właściwości fizyczne. Zakupiona partia stali musi posiadać zaświadczenie o jakości Śruby z łbem kulistym - Śruba M8x PN-M ze stali nierdzewnej 1H18N9T - Właściwości mechaniczne śrub powinny odpowiadać klasie 3.6 wg PN-M-82054/03 - Wykonanie: zgrubne (c) wg PN-M85024/02 gwint klasy zgrubnej 8g wg PN-M wyjście gwintu normalne wg PN-M zakończenie śrub koniec ścięty (A) wg PN-M Pozostałe wymagania oraz badania wg PN-M-82054/01 PN-M-82054/03 PN-M-82054/15 PN-M-82054/19 PN-M-82054/20 - Przed montaŝem śrub naleŝy zlikwidować noski Kołki rozporowe - Wymiary [mm]: średnica zewnętrzna 10 długość 50 głębokość wiercenia 60 - Zakres obciąŝeń do 1 kn -NaleŜy sprawdzić wymiary (średnicę oraz długość) - Kołki powinny być proste, bez uszkodzeń mechanicznych jak: naderwań uszczerbki nacięcia zagięcia itp. - Powinny posiadać jednolitą barwę, być gładkie i nie wykazywać porów i pęcherzyków powietrza widocznych nieuzbrojonym okiem 7. OBMIARY ROBÓT Jednostką obmiarową balustrad stalowych jest kg/m. 8. ODBIÓR ROBÓT Podczas odbioru naleŝy sprawdzić: jakość uŝytych materiałów, zachowanie pionu i poziomu, zachowanie podstawowych wymiarów geometrycznych, usytuowanie balustrad zgodnie z projektem, zamocowanie balustrady do podłoŝa, trwałość połączeń elementów balustrady, trwałość malowania proszkowego. Balustrady muszą być wykonane zgodnie z dokumentacją techniczną określającą ich wymiary, przy czym dopuszcza się odchyłki w stosunku do niej: długość, szerokość ±1 mm rozstaw elementów ±1 mm Usytuowanie elementów wg rzędnych z tolerancją ±2 mm Dopuszczalna odchyłka od pionu i poziomu ±1 mm Balustrady muszą zostać jednolicie i dokładnie wypolerowane Wymiary oraz dopuszczalne ich odchyłki dla elementów z których wykonane są balustrady muszą odpowiadać normom rury bez szwu PN-H płaskowniki (bednarka) PN-H-92325

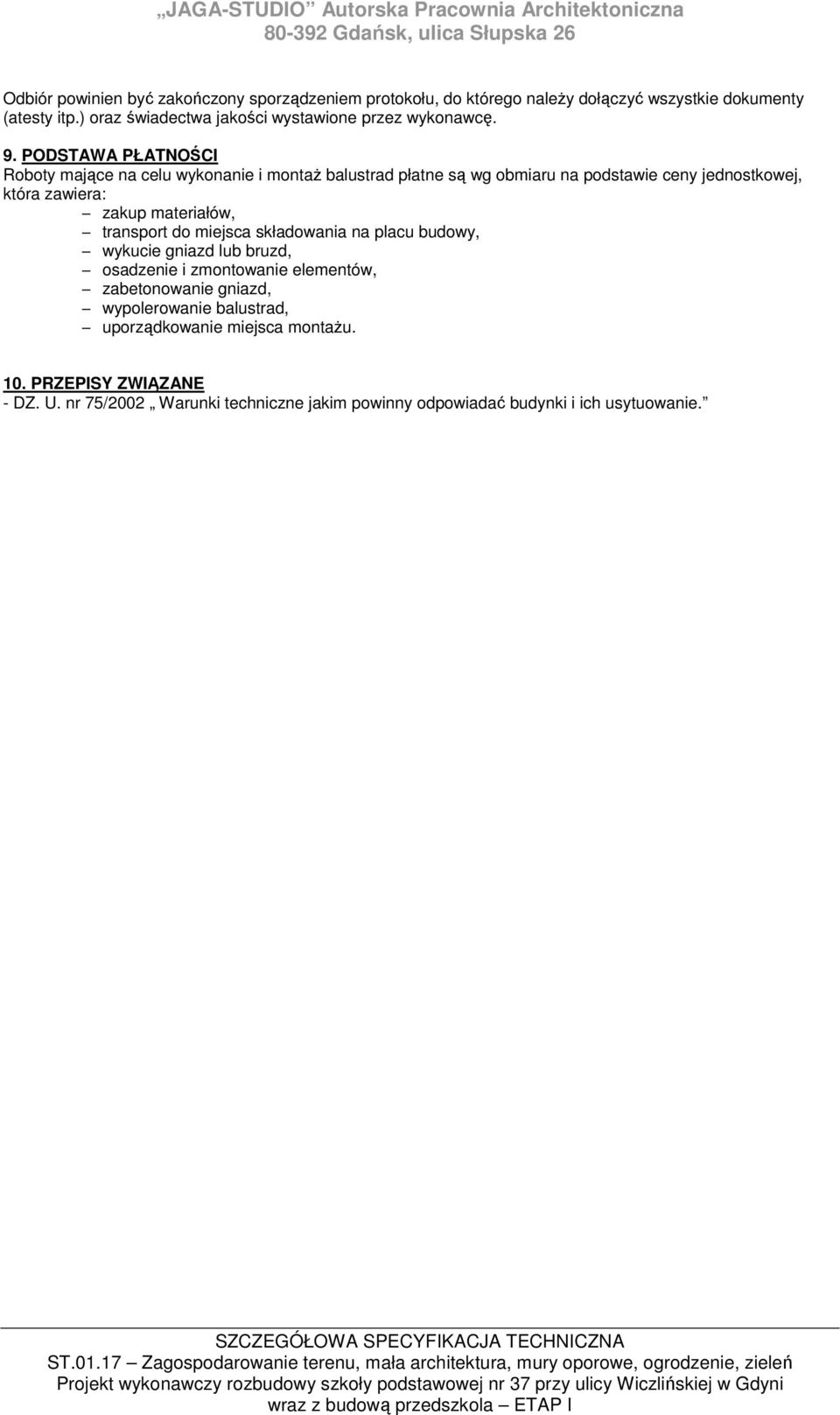

3 Odbiór powinien być zakończony sporządzeniem protokołu, do którego naleŝy dołączyć wszystkie dokumenty (atesty itp.) oraz świadectwa jakości wystawione przez wykonawcę. 9. PODSTAWA PŁATNOŚCI Roboty mające na celu wykonanie i montaŝ balustrad płatne są wg obmiaru na podstawie ceny jednostkowej, która zawiera: zakup materiałów, transport do miejsca składowania na placu budowy, wykucie gniazd lub bruzd, osadzenie i zmontowanie elementów, zabetonowanie gniazd, wypolerowanie balustrad, uporządkowanie miejsca montaŝu. 10. PRZEPISY ZWIĄZANE - DZ. U. nr 75/2002 Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie.

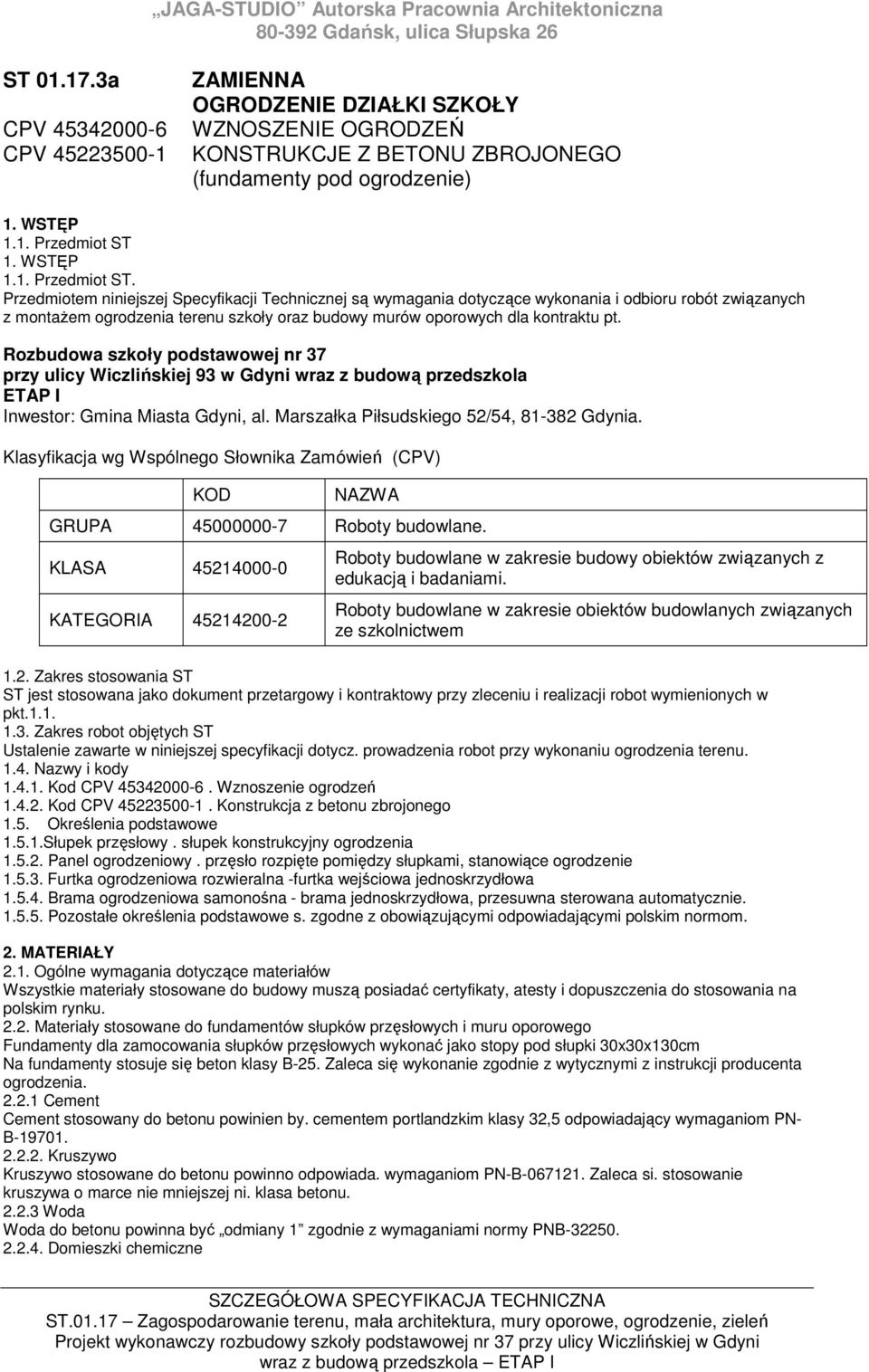

4 ST a CPV CPV ZAMIENNA OGRODZENIE DZIAŁKI SZKOŁY WZNOSZENIE OGRODZEŃ KONSTRUKCJE Z BETONU ZBROJONEGO (fundamenty pod ogrodzenie) 1. WSTĘP 1.1. Przedmiot ST 1. WSTĘP 1.1. Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z montaŝem ogrodzenia terenu szkoły oraz budowy murów oporowych dla kontraktu pt. Rozbudowa szkoły podstawowej nr 37 przy ulicy Wiczlińskiej 93 w Gdyni wraz z budową przedszkola ETAP I Inwestor: Gmina Miasta Gdyni, al. Marszałka Piłsudskiego 52/54, Gdynia. Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) KOD NAZWA GRUPA Roboty budowlane. KLASA KATEGORIA Roboty budowlane w zakresie budowy obiektów związanych z edukacją i badaniami. Roboty budowlane w zakresie obiektów budowlanych związanych ze szkolnictwem 1.2. Zakres stosowania ST ST jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robot wymienionych w pkt Zakres robot objętych ST Ustalenie zawarte w niniejszej specyfikacji dotycz. prowadzenia robot przy wykonaniu ogrodzenia terenu Nazwy i kody Kod CPV Wznoszenie ogrodzeń Kod CPV Konstrukcja z betonu zbrojonego 1.5. Określenia podstawowe Słupek przęsłowy. słupek konstrukcyjny ogrodzenia Panel ogrodzeniowy. przęsło rozpięte pomiędzy słupkami, stanowiące ogrodzenie Furtka ogrodzeniowa rozwieralna -furtka wejściowa jednoskrzydłowa Brama ogrodzeniowa samonośna - brama jednoskrzydłowa, przesuwna sterowana automatycznie Pozostałe określenia podstawowe s. zgodne z obowiązującymi odpowiadającymi polskim normom. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Wszystkie materiały stosowane do budowy muszą posiadać certyfikaty, atesty i dopuszczenia do stosowania na polskim rynku Materiały stosowane do fundamentów słupków przęsłowych i muru oporowego Fundamenty dla zamocowania słupków przęsłowych wykonać jako stopy pod słupki 30x30x130cm Na fundamenty stosuje się beton klasy B-25. Zaleca się wykonanie zgodnie z wytycznymi z instrukcji producenta ogrodzenia Cement Cement stosowany do betonu powinien by. cementem portlandzkim klasy 32,5 odpowiadający wymaganiom PN- B Kruszywo Kruszywo stosowane do betonu powinno odpowiada. wymaganiom PN-B Zaleca si. stosowanie kruszywa o marce nie mniejszej ni. klasa betonu Woda Woda do betonu powinna być odmiany 1 zgodnie z wymaganiami normy PNB Domieszki chemiczne

5 Domieszki chemiczne do betonu powinny być stosowane, jeśli przewidują je wskazania Kierownika Projektu/InŜyniera. Domieszki chemiczne powinny odpowiada. wymaganiom PN-B W betonie niezbrojnym zaleca się stosować domieszki napowietrzającej, a wbetonie zbrojonym dodatkowo domieszki uplastyczniającej lub upłynniającej Pręty zbrojenia Pręty zbrojenia w fundamentach z betonu zbrojonego powinny odpowiadać wymaganiom PN-B Konstrukcja ogrodzenia Ogólna charakterystyka Całość ogrodzenia stanowi ogrodzenie systemowe.ogrodzenie naleŝy wykonać zgodnie z Dokumentacją Projektową oraz instrukcją producenta Słupki przęsłowe Przyjęto słupki o wym. 10x10cm i wys. 220 cm, wersja duplex - Ocynk + malowanie proszkowe na kolor 7039, powinny być wykonane zgodnie z wymogami polskich norm Panel ogrodzeniowy ogrodzenie z przęseł metalowych ocynkowanych z profili zamkniętych-poziome pionowe sztachety o wymiarze 25x25 mm, typowe przęsło o wym. 250x170 cm -Ocynk + malowanie proszkowe na kolor 7039, Furtka ogrodzeniowa rozwieralna Furtka światło prześwitu 1250mm. Zabezpieczenie antykorozyjne DUPLEX ocynk + malowanie proszkowe na kolor Wys. h= 1700mm Słupy przybramowe i przyfurtkowe wykonać ze stali obłoŝyć płytą kompozytowo aluminiową Brama przesuwna samonośna o szer. 548 x170 cm, otwieranej automatycznie za pomoca siłowników Gwarancja producenta ogrodzeń Producent ogrodzenia zobowiązany jest do wydania gwarancji na okres trwałości technicznej wszystkich elementów ogrodzenia oraz trwałości zabezpieczenia przeciwkorozyjnego Zestawienie materiałów Zestawienie materiałów. zgodnie z przedmiarami i kosztorysami do projektu. 3. SPRZĘT Roboty moŝna wykonywa. ręcznie lub przy uŝyciu innych specjalistycznych narzędzi. Do stosowania zapraw stosuje się betoniarkę wolnostojącą lub mieszarkę do zapraw. Do wykonania mieszanki betonowej uŝywa się węzłów betoniarskich. Do wykonania ogrodzenia - sprzęt zgodnie z instrukcją producenta. Wykonawca jest zobowiązany do uŝywania takich narzędzi, które nie spowodują niekorzystnego wpływu na jakość materiałów i wykonywanych robot oraz będą przyjazne dla środowiska. 4. TRANSPORT 4.1. Transport betonu do wykonania fundamentów Przewidziano transport betonu samochodem wywrotką do 15km w sposób zabezpieczający przed wpływami atmosferycznymi i rozsegregowaniem. Transport cementu powinien odbywać się zgodnie z BN-88/ Transport kruszywa powinien odbywać się zgodnie z PN-B Transport materiałów do wykonania ogrodzenia Transport cementu powinien odbywać się zgodnie z BN-88/ Transport kruszywa powinien odbywa. się zgodnie z PN-B Transport elementów ogrodzenia (słupki, panele, furtki, brama, elementy mocowania) powinny być przewoŝone środkami transportowymi w sposób uniemoŝliwiający ich przesuwanie w czasie transportu i uszkadzanie oraz zgodnie z wytycznymi producenta. 5. WYKONANIE ROBOT 5.1. Roboty przygotowawcze Przed przystąpieniem do robot naleŝy zleci. geodecie wytyczenie trasy ogrodzenia wraz z dokładnym zaznaczeniem furtek i bramy wjazdowej Wykonanie wykopów i fundamentów dla słupków przęsłowych i muru oporowego Sposób wykonania wykopu pod fundament słupka i mury oporowe powinny być dostosowany do głębokości wykopu, rodzaju gruntu i posiadanego sprzętu. Wymiary wykopu powinny być zgodne z dokumentacja dostarczoną przez firmę projektującą ogrodzenia systemowe z uwzględnieniem rzędnych terenu wg Dokumentacji Projektowej. Wykopy powinny być wykonane w takim okresie, aby po ich zakończeniu moŝna było przystąpić natychmiast do wykonywania robot fundamentowych Fundamenty z betonu zbrojonego Wykopy pod fundamenty wykonywane z betonu na mokro lub z betonu zbrojonego naleŝy wykona. zgodnie z PN-S Posadowienie fundamentów w wykopach otwartych bądź rozpartych naleŝy wykonywać zgodnie z Dokumentacją Projektową lub wskazaniami Kierownika Budowy. Wykopy naleŝy zabezpieczy. przed napływem wód opadowych

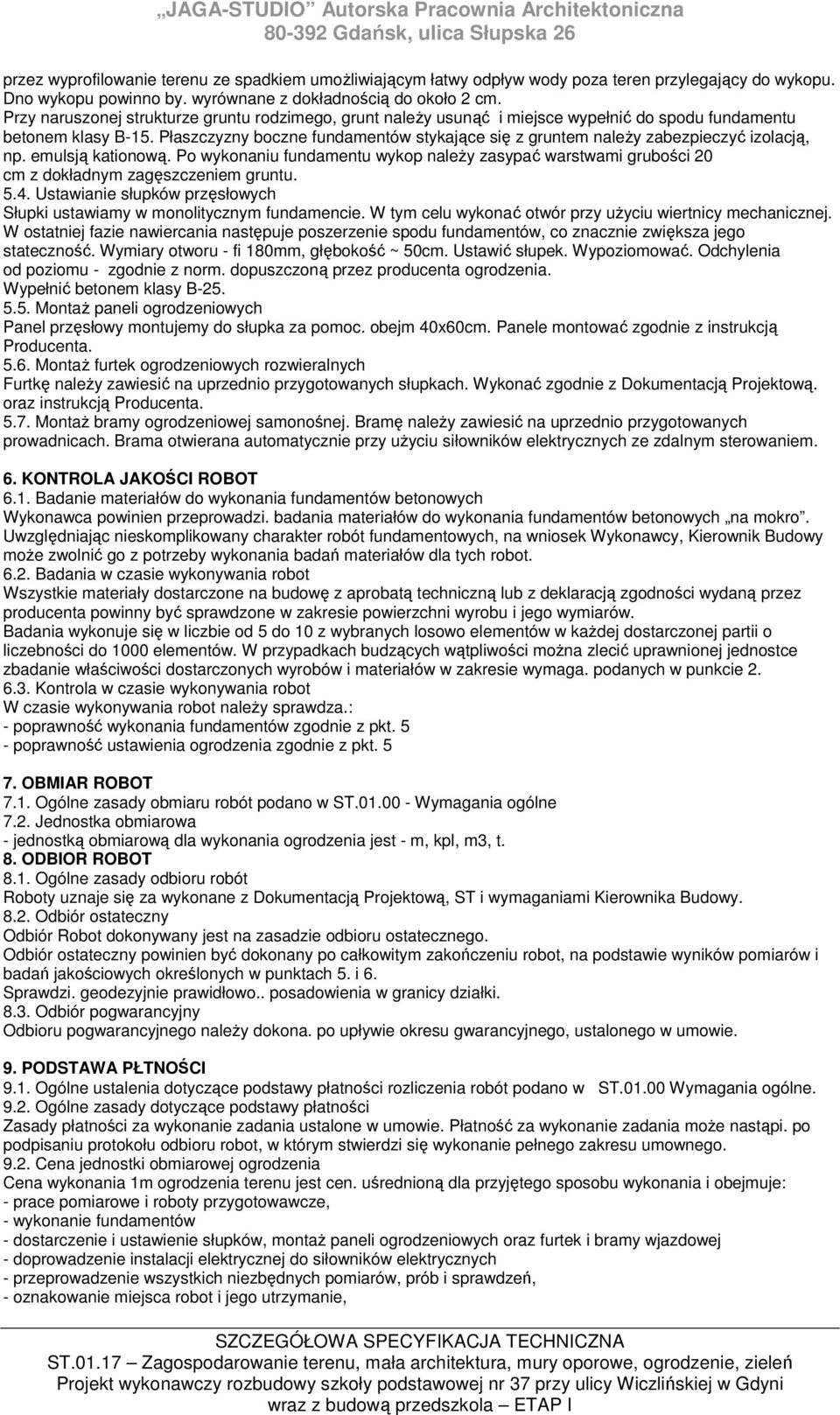

6 przez wyprofilowanie terenu ze spadkiem umoŝliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Dno wykopu powinno by. wyrównane z dokładnością do około 2 cm. Przy naruszonej strukturze gruntu rodzimego, grunt naleŝy usunąć i miejsce wypełnić do spodu fundamentu betonem klasy B-15. Płaszczyzny boczne fundamentów stykające się z gruntem naleŝy zabezpieczyć izolacją, np. emulsją kationową. Po wykonaniu fundamentu wykop naleŝy zasypać warstwami grubości 20 cm z dokładnym zagęszczeniem gruntu Ustawianie słupków przęsłowych Słupki ustawiamy w monolitycznym fundamencie. W tym celu wykonać otwór przy uŝyciu wiertnicy mechanicznej. W ostatniej fazie nawiercania następuje poszerzenie spodu fundamentów, co znacznie zwiększa jego stateczność. Wymiary otworu - fi 180mm, głębokość ~ 50cm. Ustawić słupek. Wypoziomować. Odchylenia od poziomu - zgodnie z norm. dopuszczoną przez producenta ogrodzenia. Wypełnić betonem klasy B MontaŜ paneli ogrodzeniowych Panel przęsłowy montujemy do słupka za pomoc. obejm 40x60cm. Panele montować zgodnie z instrukcją Producenta MontaŜ furtek ogrodzeniowych rozwieralnych Furtkę naleŝy zawiesić na uprzednio przygotowanych słupkach. Wykonać zgodnie z Dokumentacją Projektową. oraz instrukcją Producenta MontaŜ bramy ogrodzeniowej samonośnej. Bramę naleŝy zawiesić na uprzednio przygotowanych prowadnicach. Brama otwierana automatycznie przy uŝyciu siłowników elektrycznych ze zdalnym sterowaniem. 6. KONTROLA JAKOŚCI ROBOT 6.1. Badanie materiałów do wykonania fundamentów betonowych Wykonawca powinien przeprowadzi. badania materiałów do wykonania fundamentów betonowych na mokro. Uwzględniając nieskomplikowany charakter robót fundamentowych, na wniosek Wykonawcy, Kierownik Budowy moŝe zwolnić go z potrzeby wykonania badań materiałów dla tych robot Badania w czasie wykonywania robot Wszystkie materiały dostarczone na budowę z aprobatą techniczną lub z deklaracją zgodności wydaną przez producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów. Badania wykonuje się w liczbie od 5 do 10 z wybranych losowo elementów w kaŝdej dostarczonej partii o liczebności do 1000 elementów. W przypadkach budzących wątpliwości moŝna zlecić uprawnionej jednostce zbadanie właściwości dostarczonych wyrobów i materiałów w zakresie wymaga. podanych w punkcie Kontrola w czasie wykonywania robot W czasie wykonywania robot naleŝy sprawdza.: - poprawność wykonania fundamentów zgodnie z pkt. 5 - poprawność ustawienia ogrodzenia zgodnie z pkt OBMIAR ROBOT 7.1. Ogólne zasady obmiaru robót podano w ST Wymagania ogólne 7.2. Jednostka obmiarowa - jednostką obmiarową dla wykonania ogrodzenia jest - m, kpl, m3, t. 8. ODBIOR ROBOT 8.1. Ogólne zasady odbioru robót Roboty uznaje się za wykonane z Dokumentacją Projektową, ST i wymaganiami Kierownika Budowy Odbiór ostateczny Odbiór Robot dokonywany jest na zasadzie odbioru ostatecznego. Odbiór ostateczny powinien być dokonany po całkowitym zakończeniu robot, na podstawie wyników pomiarów i badań jakościowych określonych w punktach 5. i 6. Sprawdzi. geodezyjnie prawidłowo.. posadowienia w granicy działki Odbiór pogwarancyjny Odbioru pogwarancyjnego naleŝy dokona. po upływie okresu gwarancyjnego, ustalonego w umowie. 9. PODSTAWA PŁTNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności rozliczenia robót podano w ST Wymagania ogólne Ogólne zasady dotyczące podstawy płatności Zasady płatności za wykonanie zadania ustalone w umowie. Płatność za wykonanie zadania moŝe nastąpi. po podpisaniu protokołu odbioru robot, w którym stwierdzi się wykonanie pełnego zakresu umownego Cena jednostki obmiarowej ogrodzenia Cena wykonania 1m ogrodzenia terenu jest cen. uśrednioną dla przyjętego sposobu wykonania i obejmuje: - prace pomiarowe i roboty przygotowawcze, - wykonanie fundamentów - dostarczenie i ustawienie słupków, montaŝ paneli ogrodzeniowych oraz furtek i bramy wjazdowej - doprowadzenie instalacji elektrycznej do siłowników elektrycznych - przeprowadzenie wszystkich niezbędnych pomiarów, prób i sprawdzeń, - oznakowanie miejsca robot i jego utrzymanie,

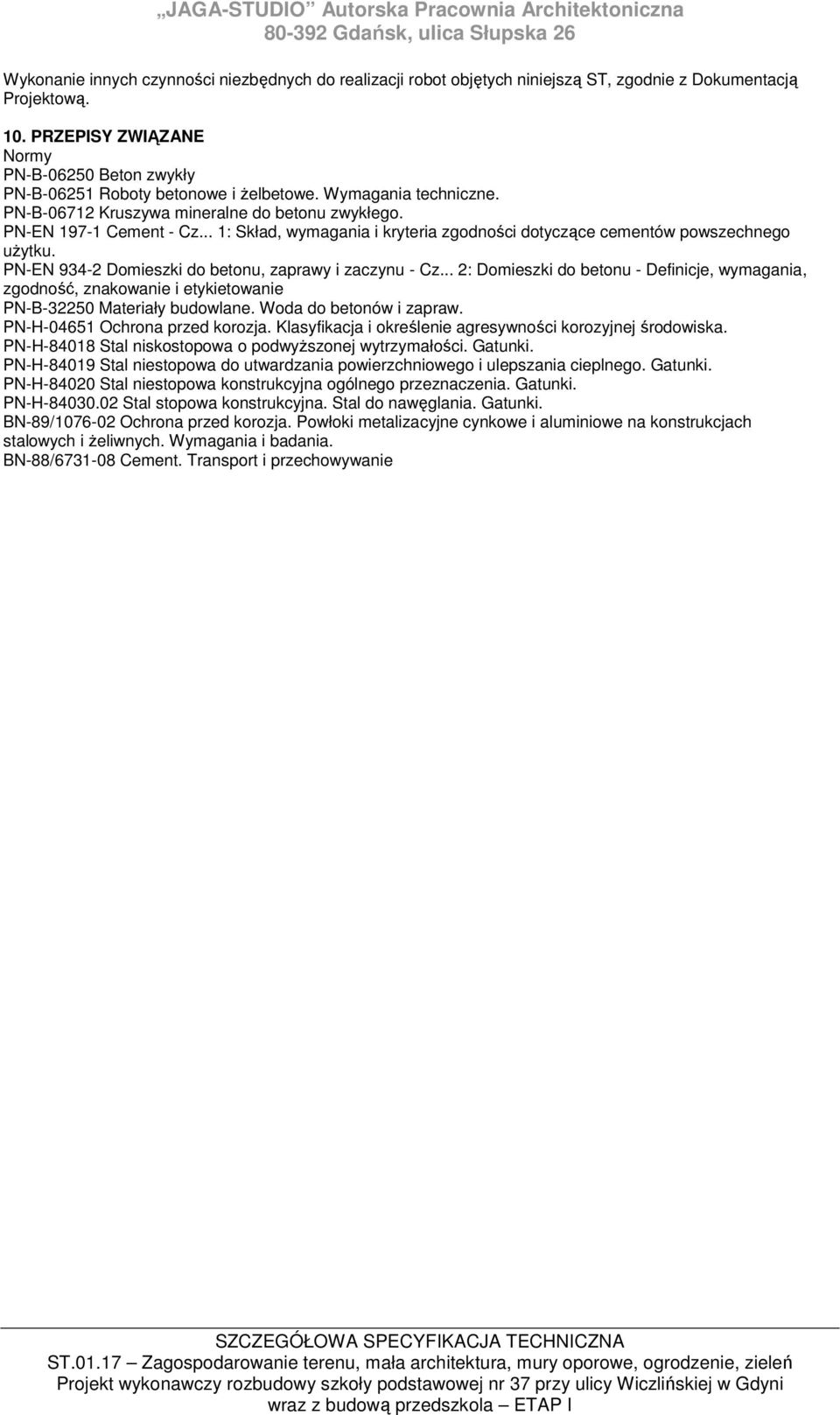

7 Wykonanie innych czynności niezbędnych do realizacji robot objętych niniejszą ST, zgodnie z Dokumentacją Projektową. 10. PRZEPISY ZWIĄZANE Normy PN-B Beton zwykły PN-B Roboty betonowe i Ŝelbetowe. Wymagania techniczne. PN-B Kruszywa mineralne do betonu zwykłego. PN-EN Cement - Cz... 1: Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego uŝytku. PN-EN Domieszki do betonu, zaprawy i zaczynu - Cz... 2: Domieszki do betonu - Definicje, wymagania, zgodność, znakowanie i etykietowanie PN-B Materiały budowlane. Woda do betonów i zapraw. PN-H Ochrona przed korozja. Klasyfikacja i określenie agresywności korozyjnej środowiska. PN-H Stal niskostopowa o podwyŝszonej wytrzymałości. Gatunki. PN-H Stal niestopowa do utwardzania powierzchniowego i ulepszania cieplnego. Gatunki. PN-H Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki. PN-H Stal stopowa konstrukcyjna. Stal do nawęglania. Gatunki. BN-89/ Ochrona przed korozja. Powłoki metalizacyjne cynkowe i aluminiowe na konstrukcjach stalowych i Ŝeliwnych. Wymagania i badania. BN-88/ Cement. Transport i przechowywanie

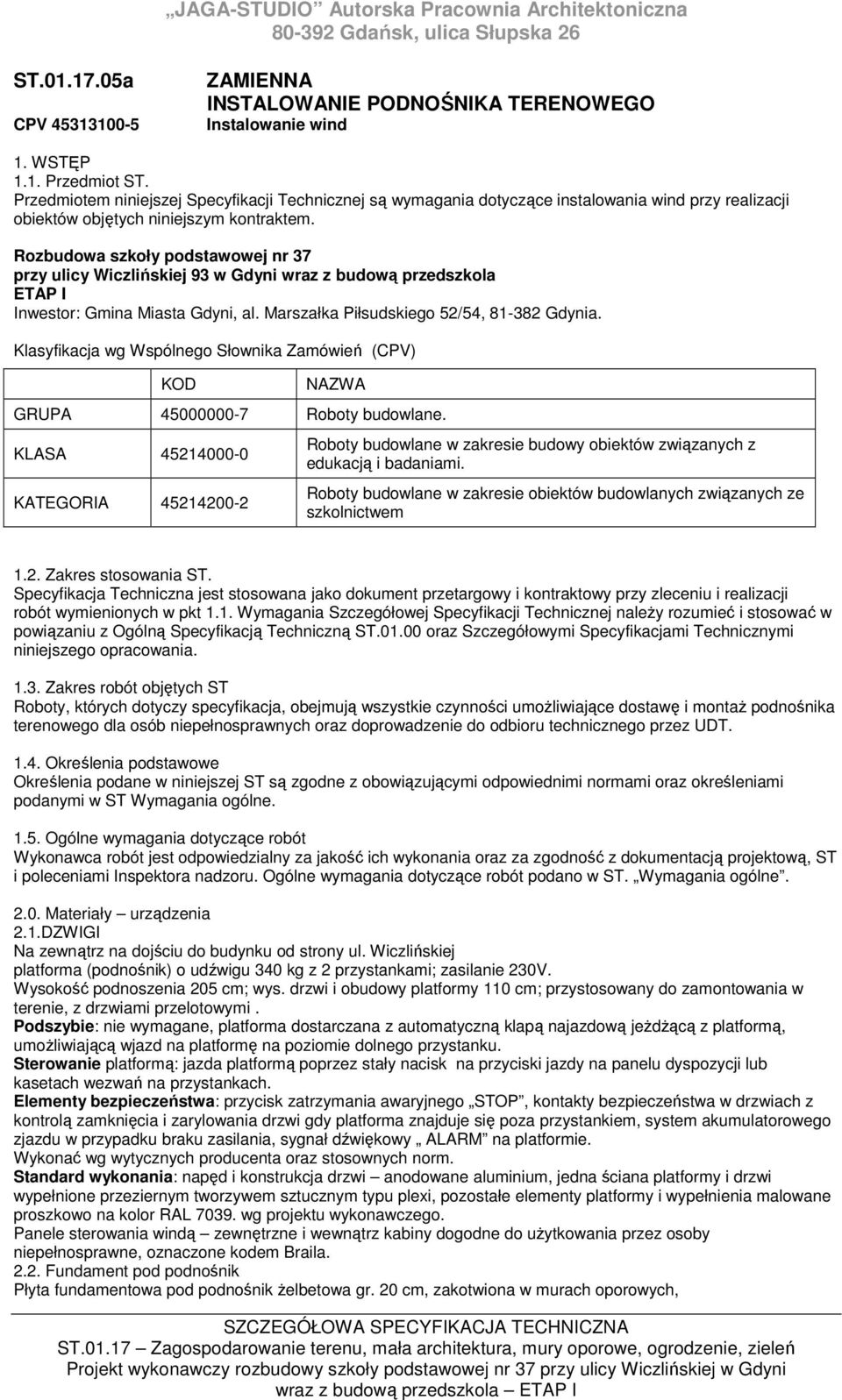

8 ST a CPV ZAMIENNA INSTALOWANIE PODNOŚNIKA TERENOWEGO Instalowanie wind 1. WSTĘP 1.1. Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące instalowania wind przy realizacji obiektów objętych niniejszym kontraktem. Rozbudowa szkoły podstawowej nr 37 przy ulicy Wiczlińskiej 93 w Gdyni wraz z budową przedszkola ETAP I Inwestor: Gmina Miasta Gdyni, al. Marszałka Piłsudskiego 52/54, Gdynia. Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) KOD NAZWA GRUPA Roboty budowlane. KLASA KATEGORIA Roboty budowlane w zakresie budowy obiektów związanych z edukacją i badaniami. Roboty budowlane w zakresie obiektów budowlanych związanych ze szkolnictwem 1.2. Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w pkt 1.1. Wymagania Szczegółowej Specyfikacji Technicznej naleŝy rozumieć i stosować w powiązaniu z Ogólną Specyfikacją Techniczną ST oraz Szczegółowymi Specyfikacjami Technicznymi niniejszego opracowania Zakres robót objętych ST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające dostawę i montaŝ podnośnika terenowego dla osób niepełnosprawnych oraz doprowadzenie do odbioru technicznego przez UDT Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w ST. Wymagania ogólne Materiały urządzenia 2.1.DZWIGI Na zewnątrz na dojściu do budynku od strony ul. Wiczlińskiej platforma (podnośnik) o udźwigu 340 kg z 2 przystankami; zasilanie 230V. Wysokość podnoszenia 205 cm; wys. drzwi i obudowy platformy 110 cm; przystosowany do zamontowania w terenie, z drzwiami przelotowymi. Podszybie: nie wymagane, platforma dostarczana z automatyczną klapą najazdową jeŝdŝącą z platformą, umoŝliwiającą wjazd na platformę na poziomie dolnego przystanku. Sterowanie platformą: jazda platformą poprzez stały nacisk na przyciski jazdy na panelu dyspozycji lub kasetach wezwań na przystankach. Elementy bezpieczeństwa: przycisk zatrzymania awaryjnego STOP, kontakty bezpieczeństwa w drzwiach z kontrolą zamknięcia i zarylowania drzwi gdy platforma znajduje się poza przystankiem, system akumulatorowego zjazdu w przypadku braku zasilania, sygnał dźwiękowy ALARM na platformie. Wykonać wg wytycznych producenta oraz stosownych norm. Standard wykonania: napęd i konstrukcja drzwi anodowane aluminium, jedna ściana platformy i drzwi wypełnione przeziernym tworzywem sztucznym typu plexi, pozostałe elementy platformy i wypełnienia malowane proszkowo na kolor RAL wg projektu wykonawczego. Panele sterowania windą zewnętrzne i wewnątrz kabiny dogodne do uŝytkowania przez osoby niepełnosprawne, oznaczone kodem Braila Fundament pod podnośnik Płyta fundamentowa pod podnośnik Ŝelbetowa gr. 20 cm, zakotwiona w murach oporowych,

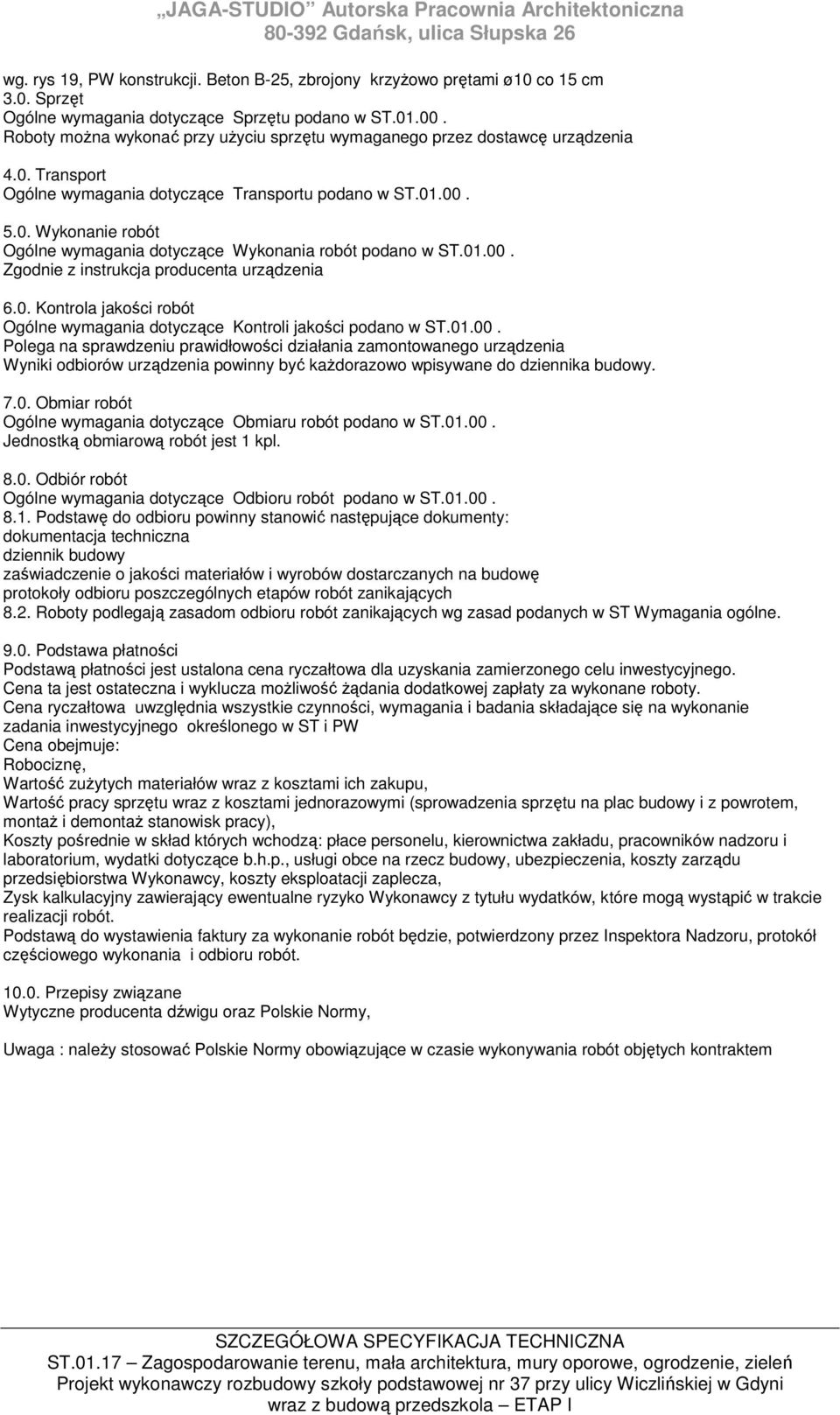

9 wg. rys 19, PW konstrukcji. Beton B-25, zbrojony krzyŝowo prętami ø10 co 15 cm 3.0. Sprzęt Ogólne wymagania dotyczące Sprzętu podano w ST Roboty moŝna wykonać przy uŝyciu sprzętu wymaganego przez dostawcę urządzenia 4.0. Transport Ogólne wymagania dotyczące Transportu podano w ST Wykonanie robót Ogólne wymagania dotyczące Wykonania robót podano w ST Zgodnie z instrukcja producenta urządzenia 6.0. Kontrola jakości robót Ogólne wymagania dotyczące Kontroli jakości podano w ST Polega na sprawdzeniu prawidłowości działania zamontowanego urządzenia Wyniki odbiorów urządzenia powinny być kaŝdorazowo wpisywane do dziennika budowy Obmiar robót Ogólne wymagania dotyczące Obmiaru robót podano w ST Jednostką obmiarową robót jest 1 kpl Odbiór robót Ogólne wymagania dotyczące Odbioru robót podano w ST Podstawę do odbioru powinny stanowić następujące dokumenty: dokumentacja techniczna dziennik budowy zaświadczenie o jakości materiałów i wyrobów dostarczanych na budowę protokoły odbioru poszczególnych etapów robót zanikających 8.2. Roboty podlegają zasadom odbioru robót zanikających wg zasad podanych w ST Wymagania ogólne Podstawa płatności Podstawą płatności jest ustalona cena ryczałtowa dla uzyskania zamierzonego celu inwestycyjnego. Cena ta jest ostateczna i wyklucza moŝliwość Ŝądania dodatkowej zapłaty za wykonane roboty. Cena ryczałtowa uwzględnia wszystkie czynności, wymagania i badania składające się na wykonanie zadania inwestycyjnego określonego w ST i PW Cena obejmuje: Robociznę, Wartość zuŝytych materiałów wraz z kosztami ich zakupu, Wartość pracy sprzętu wraz z kosztami jednorazowymi (sprowadzenia sprzętu na plac budowy i z powrotem, montaŝ i demontaŝ stanowisk pracy), Koszty pośrednie w skład których wchodzą: płace personelu, kierownictwa zakładu, pracowników nadzoru i laboratorium, wydatki dotyczące b.h.p., usługi obce na rzecz budowy, ubezpieczenia, koszty zarządu przedsiębiorstwa Wykonawcy, koszty eksploatacji zaplecza, Zysk kalkulacyjny zawierający ewentualne ryzyko Wykonawcy z tytułu wydatków, które mogą wystąpić w trakcie realizacji robót. Podstawą do wystawienia faktury za wykonanie robót będzie, potwierdzony przez Inspektora Nadzoru, protokół częściowego wykonania i odbioru robót Przepisy związane Wytyczne producenta dźwigu oraz Polskie Normy, Uwaga : naleŝy stosować Polskie Normy obowiązujące w czasie wykonywania robót objętych kontraktem
