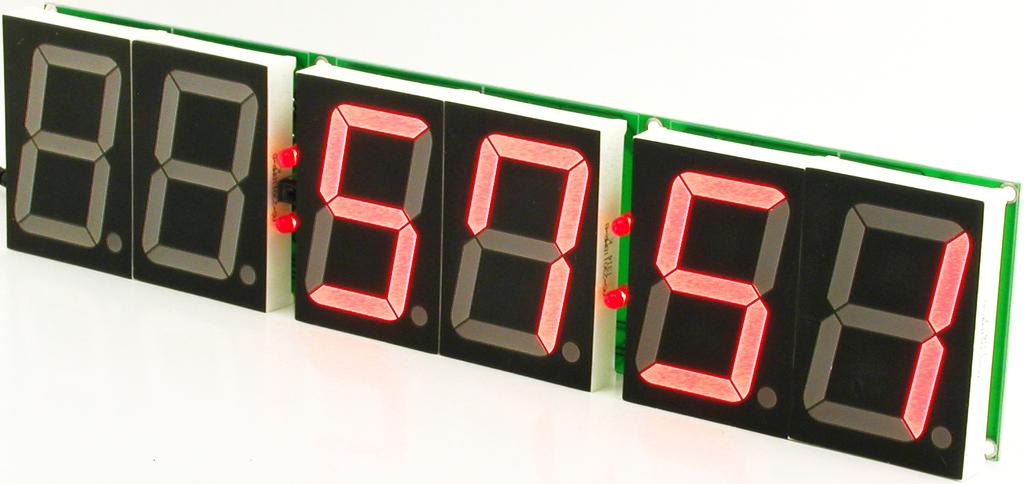

1 PROJKTY Zegar odliczający Prezentowane urządzenie to zegar odliczający w dół. zięki temu, że aktualna wartość prezentowana jest na dużym, czytelnym wyświetlaczu L, może pełnić funkcję ogłoszeniową ogłaszając, że do końca pozostało. Może odliczać czas np do końca dnia pracy lub czas przydzielony dziecku na korzystanie z komputera, czy też czas do końca jakiejś promocji. Zastosowań może być naprawdę wiele, zwłaszcza, że zakres odliczania czasu sięga 00 dni. Rekomendacje: zegar przyda się do różnych zastosowań, nie tylko w domu, ale również w zakładach czy agencjach reklamowych. Urządzenie służy do odliczania czasu od zadanej wartości do zera z rozdzielczością sekundy. ktualna wartość czasu pozostałego do końca odliczania jest wyświetlana na -cyfrowym wyświetlaczu L. Za pomocą sześciu cyfr nie sposób przedstawić wartości zawierającej cztery dwucyfrowe parametry dni, godziny, minuty i sekundy, dlatego urządzenie prezentuje wartość czasu na dwa sposoby, w zależności od aktualnej wartości. dy wartość czasu nie przekracza doby, to wyświetlane są godziny minuty i sekundy oddzielone migającymi dwukropkami. dy wartość przekracza dobę i liczba zas: dni, godz., 0 min. dni jest większa od zera, to wyświetlane są dni, godziny i minuty, a pominięte są sekundy. Poszczególne wartości również oddzielone są migającymi dwukropkami, ale wartość dni posiada stale zaświeconą u dołu kropkę zilustrowano to na rysunku. W obu trybach dwukropki migają, jeśli odliczanie trwa i przestają migać, jeśli odliczanie zostanie zatrzymane lub gdy dojdzie do zera. W takim wypadku dodatkowo wyświetlacze zamigają i rozlegnie się krótki sygnał dźwiękowy. Po kilku sekundach po zakończeniu odliczania na wyświetlacz powróci wartość początkowa czasu, ale pozostanie zatrzymana. zas: godz., 0 min., 0 sek. Rysunek. wa sposoby prezentowania czasu OTKO MTRIŁY O PORNI Z STRONY: W ofercie VT* VT- Podstawowe informacje: yomierzanie czasu wstecz od zadanej wartości do 0. yzakres ustawiania czasu od dni zgodzin minut sekund do sekundy. ypamięć pięciu ustawień czasu. yźwiękowa sygnalizacja zakończenia odliczania. yzas wyświetlany na cyfrowym wyświetlaczu L o wysokości znaku cm. ysterowanie za pomocą -przyciskowej klawiatury. yopcjonalne sterowanie poprzez pilota na podczerwień. ywymiary 0 mm mm. yzasilanie V, min. 0,. Projekty pokrewne na VT- Miniaturowy licznik czasu pracy (P /0) VT- Licznik czasu pracy (P /0) VT- Programowany licznik zdarzeń (P /0) VT-0 Licznik uniwersalny (P /0) VT- Zegar odliczający (P /0) VT-0 Licznik impulsów (P /0) VT- Megastoper wielofunkcyjny licznik, nie tylko czasu (P /0) VT- Zegar millenijny (P /) * Uwaga! lektroniczne zestawy do samodzielnego montażu. Wymagana umiejętność lutowania! Podstawową wersją zestawu jest wersja [] nazywana potocznie KITem (z ang. zestaw). Zestaw w wersji [] zawiera elementy elektroniczne (w tym [UK] jeśli występuje w projekcie), które należy samodzielnie wlutować w dołączoną płytkę drukowaną (P). Wykaz elementów znajduje się w dokumentacji, która jest podlinkowana w opisie kitu. Mając na uwadze różne potrzeby naszych klientów, oferujemy dodatkowe wersje: wersja [] zmontowany, uruchomiony i przetestowany zestaw [] (elementy wlutowane w płytkę P) wersja [] płytka drukowana bez elementów i dokumentacja Kity w których występuje układ scalony wymagający zaprogramowania, posiadają następujące dodatkowe wersje: wersja [] płytka drukowana [] zaprogramowany układ [UK] i dokumentacja wersja [UK] zaprogramowany układ Nie każdy zestaw VT występuje we wszystkich wersjach! Każda wersja ma załączony ten sam plik pdf! Podczas składania zamówienia upewnij się, którą wersję zamawiasz! 0 LKTRONIK PRKTYZN /0

2 Zegar odliczający Rysunek. Migające na zmianę informacje, oznaczają ustawiony czas pierwszy o wartości minut Wykaz elementów: Rezystory: R R, R R: 0 kv R, R...R: 00 V R0, R: kv Kondensatory: : 000 m/ V,, : 00 n, : 0 m/ V Półprzewodniki:, : N00 : dioda Zenera, V T: IR0 L...L: L mm L_W...L_W: Wyświetlacz L typu S0 I: 0 I: LM0- I: generator 0 MHz I: tmega (zaprogramowany) I: ULN0 I: UN (lub odpowiednik) I: TSOP Inne: S...S: przycisk miniaturowy, kątowy UP, N, N, ST, SIR: złącze 0-.0/ ZS: niazdo zasilania./. ISP: wtyk Z-WS0 Rysunek. Kolejne etapy trybu edycji wartości Obsługa Urządzenie pozwala na ustawienie i zapamiętanie pięciu wartości początkowych czasu. Taką zapamiętaną wartość można szybko przywołać i rozpocząć odliczanie. o sterowania urządzeniem służą cztery przyciski. Przyciśnięcie w dowolnej chwili przycisku UP, spowoduje wyświetlanie komunikatu P migającego na zmianę z wartością czasu przykład pokazano na rysunku. Oznacza to, że jest wybrany pierwszy spośród ustawionych czasów początkowych i prezentowana jego wartość. Przyciskami UP i N można sprawdzić pozostałe wartości aż do P, natomiast wyjście poza ten zakres powoduje powrót do ekranu odliczania czasu. dy jest wybrana jedna z wartości początkowych P...P, to przyciskając przycisk ST można natychmiast rozpocząć odliczanie od tej wartości, co powoduje automatyczne przywrócenie ekranu odliczania. Wtedy ponowne przyciśnięcie przycisku ST umożliwia zatrzymywanie i wznawianie odliczania. Natomiast, jeśli jest wybrana jedna z wartości początkowych i zostanie przyciśnięty przycisk N, to jest uruchamiany tryb edytowania wartości. W tym trybie wartość sekund zacznie migać na przemian z symbolem podkreślenia. Każde kolejne przyciśnięcie przycisku N spowoduje miganie kolejnych wartości: minut, godzin i na koniec dni (rysunek ). Wartość, która w danej chwili miga, może być zmieniona za pomocą przycisków UP i N. Po przejściu przez wszystkie wartości następuje zakończenie trybu edycji i powrót do wyświetlania wartości początkowych. Po około trzech sekundach od zakończenia edycji, nowa wartość zostaje zapisana w pamięci PROM, gdzie pozostanie nawet po zaniku zasilania. W pamięci nieulotnej jest również przechowywana ostatnio wybrana wartość początkowa. Po włączeniu zasilania urządzenie automatycznie wczytuje tę wartość czasu i rozpoczyna odliczanie. Urządzenie nie zapamiętuje aktualnego stanu przy odłączaniu zasilania oraz nie kontynuuje odliczania przy braku zasilania. Po każdym włączeniu rozpoczyna odliczanie od początku. Urządzenie ma dodatkową funkcjonalność może być sterowane pilotem na podczerwień. Nie ma dedykowanego pilota, ponieważ potrafi nauczyć się sygnałów z pilotów od różnego sprzętu RTV. la dwóch przycisków pilota przypisywane są funkcje dwóch przycisków urządzenia przycisku UP, który pozwala na wybranie jednej z ustawionych wartości początkowych oraz przycisku ST, który pozwala rozpocząć lub zatrzymać odliczanie. Zatem tylko zmiana wartości początkowych wymaga dostępu do klawiatury lokalnej urządzenia. Procedura programowania pilota zostanie dokładnie opisana w dalszej części. udowa Schemat ideowy urządzenia pokazano na rysunku. lok zasilania dostarcza dwóch napięć stabilizowanych: V ze stabilizatora I do zasilania mikrokontrolera i elementów z nim współpracujących oraz V ze stabilizatora I, które służy do zasilania wyświetlaczy. zięki zastosowaniu stabilizatora o bardzo małym spadku napięcia, wyświetlacz pracuje prawidłowo już przy zasilaniu urządzenia napięciem V. lok sterowania wyświetlaczy składa się z dwóch driverów: układu I (ULN0) dołączającego katody oraz układu I (UN lub odpowiednika) załączającego zasilanie anod LKTRONIK PRKTYZN /0

3 PROJKTY wyświetlaczy. Wyświetlacze są sterowane z użyciem techniki multipleksowania. łównym elementem sterującym urządzenia jest mikrokontroler I typu tmega z zawartym w pamięci programem. Jego podstawowe zadania to odmierzanie czasu, odbiór sygnałów z przycisków i odbiornika podczerwieni oraz realizacja sterowania wyświetlaczami. by możliwe było precyzyjne odmierzanie czasu, mikrokontroler jest taktowany z precyzyjnego generatora I przebiegiem o częstotliwości 0 MHz. Montaż i uruchomienie Urządzenie zmontowano na płytce dwustronnej o wymiarach 0 mm mm, pokazanej na rysunku. Montaż należy przeprowadzić w dwóch etapach. Najpierw powinny zostać zamontowane wszystkie elementy poza ON0 V T IR0 R 00R V V V V R R ON ON ON ON S S S S R R SIRN N00 R S S S S UP N N ST MOSI RST SK MISO I IR SI ISP 0 V IR V I V 0MHz V 00n 0 00n 00n 00n R 0 0 RST RST XTL XTL R I Tmega ()P ()P ()P ()P ()P ()P ()P (0)P0 (SK)P (MISO)P (MOSI)P (SS)P (IN/O0)P (IN0/INT)P (T)P (T0/XK)P0 (TOS)P (TOS)P (TI)P (TO)P (TMS)P (TK)P (S)P (SL)P0) (O)P (IP)P (O)P (O)P (INT)P (INT0)P (TX)P (RX)P0 0 0 I LM0 VI VO V SK MISO MOSI IR R R R0 R V S S S S I ULN0 I I I I I I I I I UN I I I I I I I I VS W W W W W W W R R R R R R R R V W W W W W W W I 0 VI VO V N00 W W W W W W R 0 000/ 00n 00n 00n 00n 00u 00u L_W OM OM W W W W W W W 0 ZS W L_W OM OM W W W W W W W 0 W L_W OM OM W W W W W W W W 0 L_W OM OM W W W W W W W W 0 OM OM W W L_W W W W W W W 0 OM OM W W W W R0 k L L R k L L L_W Rysunek. Schemat ideowy zegara odliczającego LKTRONIK PRKTYZN /0

4 Zegar odliczający Rysunek. Schemat montażowy zegara odliczającego wyświetlaczami. iody L stanowiące dwukropki pomiędzy sekcjami wyświetlacza oraz odbiornik podczerwieni należy zamontować po stronie lutowania (strona wyświetlaczy). Następnie, płytkę należy umyć i skontrolować poprawność montażu. Warto też dołączyć zasilanie i skontrolować wartości napięcia w różnych, kluczowych punktach jeszcze przed umieszczeniem układów scalonych w podstawkach. Po zamontowaniu wyświetlaczy jedna strona płytki, strona lutowania, zostanie niemal całkowicie zasłonięta i odszukanie błędów montażowych będzie bardzo utrudnione. Należy też zadbać o to, aby po stronie lutowania, wystające wyprowadzenia elementów były ucięte możliwie nisko, w przeciwnym wypadku może być problem z równym ułożeniem wyświetlaczy. opiero teraz można zamontować wyświetlacze na płytce, po stronie lutowania. Po zmontowaniu urządzenie jest od razu gotowe do pracy, wymaga tylko dołączenia zasilacza o napięciu... V i wydajności min 0,. Zasilacz powinien być zakończony wtykiem popularnego typu./.. Urządzenie może współpracować praktycznie z dowolnym pilotem zdalnego sterowania na podczerwień, gdy zostanie przeprowadzona procedura nauki. W tym celu należy odłączyć zasilanie urządzenia, następnie nacisnąć i trzymać przycisk UP i wtedy dołączyć zasilanie urządzenia (trzymając przycisk jeszcze przez ok. sekundy). Teraz w stronę urządzenia należy skierować pilot i nacisnąć przycisk, który ma odpowiadać przyciskowi UP urządzenia. Po chwili należy przycisnąć ten sam przycisk ponownie urządzenie zapamięta kod przycisku i przejdzie do normalnej pracy. nalogiczną procedurę należy przeprowadzić dla przycisku ST. Urządzenie współpracuje z pilotami od sprzętu RTV pracującymi np. w standardzie R, natomiast może nie współpracować z pilotami od nowoczesnych urządzeń, typu SmartTV. Na płytce znajduje się opcjonalne złącze ISP typu Kanda dające możliwość dołączenia programatora. Nie jest ono wymagane do użytkowania urządzenia, ale przyda się w czasie ewentualnych modyfikacji programu. Zakończenie odliczania urządzenie sygnalizuje kilkukrotnym mignięciem wyświetlacza oraz krótkim sygnałem dźwiękowym. by ta druga funkcja była realizowana, należy do złącza oznaczonego SIR dołączyć sygnalizator dźwiękowy o napięciu znamionowym V i poborze prądu nieprzekraczającym 0,. Zamiast sygnalizatora można zastosować przekaźnik i za jego pośrednictwem sterować np. innym urządzeniem. Przyciski sterujące pracą urządzenia umieszczone zostały na bocznej krawędzi płytki, ale równolegle do nich zastosowano złącza, które umożliwiają dołączenie zewnętrznych przycisków. Takie rozwiązanie może być przydatne w przypadku umieszczenia urządzenia w obudowie. KS LKTRONIK PRKTYZN /0

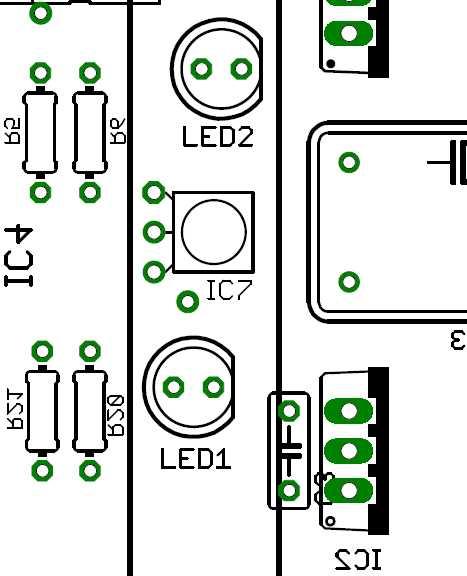

5 Sąsiadujące wyprowadzenia elementów i, należy połączyć kroplą cyny, zgodnie z rysunkiem Odbiornik podczerwieni I należy zamontować tak, aby wyprowadzenia łączyły się z płytką jak na rysunku obok.
