1 Solidworks premium Projektowanie bez ograniczeń Wszechstronne rozwiązanie do projektowania 3D Oprogramowanie SolidWorks Premium 2014 stanowi kompleksowe rozwiązanie do projektowania 3D, umożliwiające tworzenie, weryfikowanie, prezentację oraz zarządzanie projektami. Dzięki połączeniu zaawansowanych narzędzi do projektowania, takich jak najlepsze na rynku funkcje modelowania części, złożeń i rysunków z wbudowanymi rozwiązaniami do symulacji, kosztorysowania, renderowania, animacji oraz zarządzania danymi produktów, SolidWorks Premium pozwala łatwiej i szybciej opracowywać i udostępniać pomysły projektowe, zapewniając bardziej wydajne środowisko projektowania 3D.

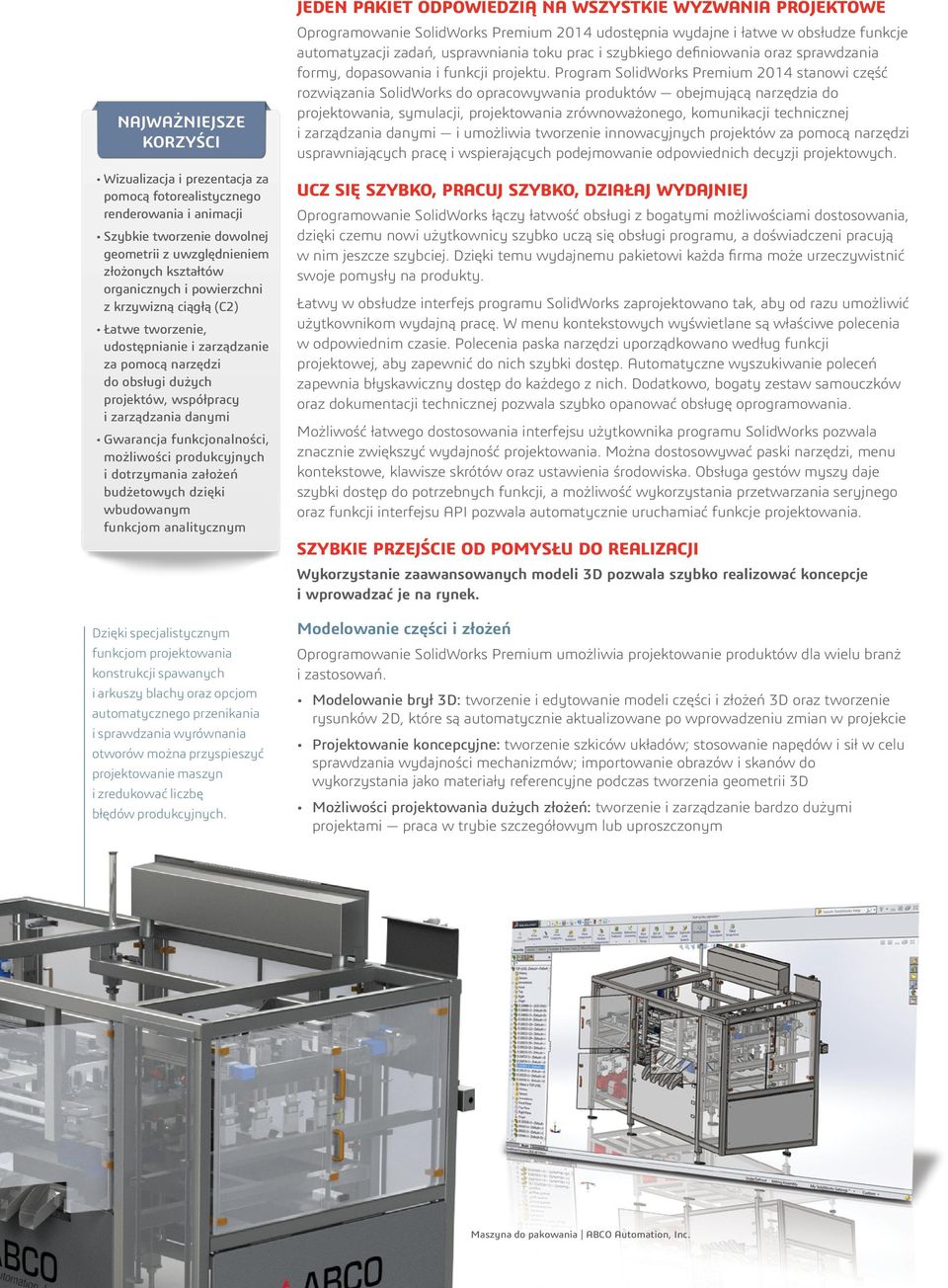

2 NAJWAŻNIEJSZE KORZYŚCI Wizualizacja i prezentacja za pomocą fotorealistycznego renderowania i animacji Szybkie tworzenie dowolnej geometrii z uwzględnieniem złożonych kształtów organicznych i powierzchni z krzywizną ciągłą (C2) Łatwe tworzenie, udostępnianie i zarządzanie za pomocą narzędzi do obsługi dużych projektów, współpracy i zarządzania danymi Gwarancja funkcjonalności, możliwości produkcyjnych i dotrzymania założeń budżetowych dzięki wbudowanym funkcjom analitycznym Dzięki specjalistycznym funkcjom projektowania konstrukcji spawanych i arkuszy blachy oraz opcjom automatycznego przenikania i sprawdzania wyrównania otworów można przyspieszyć projektowanie maszyn i zredukować liczbę błędów produkcyjnych. Jeden pakiet odpowiedzią na wszystkie wyzwania projektowe Oprogramowanie SolidWorks Premium 2014 udostępnia wydajne i łatwe w obsłudze funkcje automatyzacji zadań, usprawniania toku prac i szybkiego definiowania oraz sprawdzania formy, dopasowania i funkcji projektu. Program SolidWorks Premium 2014 stanowi część rozwiązania SolidWorks do opracowywania produktów obejmującą narzędzia do projektowania, symulacji, projektowania zrównoważonego, komunikacji technicznej i zarządzania danymi i umożliwia tworzenie innowacyjnych projektów za pomocą narzędzi usprawniających pracę i wspierających podejmowanie odpowiednich decyzji projektowych. Ucz się szybko, pracuj szybko, DZIAŁAJ WYDAJNIEJ Oprogramowanie SolidWorks łączy łatwość obsługi z bogatymi możliwościami dostosowania, dzięki czemu nowi użytkownicy szybko uczą się obsługi programu, a doświadczeni pracują w nim jeszcze szybciej. Dzięki temu wydajnemu pakietowi każda firma może urzeczywistnić swoje pomysły na produkty. Łatwy w obsłudze interfejs programu SolidWorks zaprojektowano tak, aby od razu umożliwić użytkownikom wydajną pracę. W menu kontekstowych wyświetlane są właściwe polecenia w odpowiednim czasie. Polecenia paska narzędzi uporządkowano według funkcji projektowej, aby zapewnić do nich szybki dostęp. Automatyczne wyszukiwanie poleceń zapewnia błyskawiczny dostęp do każdego z nich. Dodatkowo, bogaty zestaw samouczków oraz dokumentacji technicznej pozwala szybko opanować obsługę oprogramowania. Możliwość łatwego dostosowania interfejsu użytkownika programu SolidWorks pozwala znacznie zwiększyć wydajność projektowania. Można dostosowywać paski narzędzi, menu kontekstowe, klawisze skrótów oraz ustawienia środowiska. Obsługa gestów myszy daje szybki dostęp do potrzebnych funkcji, a możliwość wykorzystania przetwarzania seryjnego oraz funkcji interfejsu API pozwala automatycznie uruchamiać funkcje projektowania. Szybkie przejście od pomysłu do realizacji Wykorzystanie zaawansowanych modeli 3D pozwala szybko realizować koncepcje i wprowadzać je na rynek. Modelowanie części i złożeń Oprogramowanie SolidWorks Premium umożliwia projektowanie produktów dla wielu branż i zastosowań. Modelowanie brył 3D: tworzenie i edytowanie modeli części i złożeń 3D oraz tworzenie rysunków 2D, które są automatycznie aktualizowane po wprowadzeniu zmian w projekcie Projektowanie koncepcyjne: tworzenie szkiców układów; stosowanie napędów i sił w celu sprawdzania wydajności mechanizmów; importowanie obrazów i skanów do wykorzystania jako materiały referencyjne podczas tworzenia geometrii 3D Możliwości projektowania dużych złożeń: tworzenie i zarządzanie bardzo dużymi projektami praca w trybie szczegółowym lub uproszczonym Maszyna do pakowania ABCO Automation, Inc.

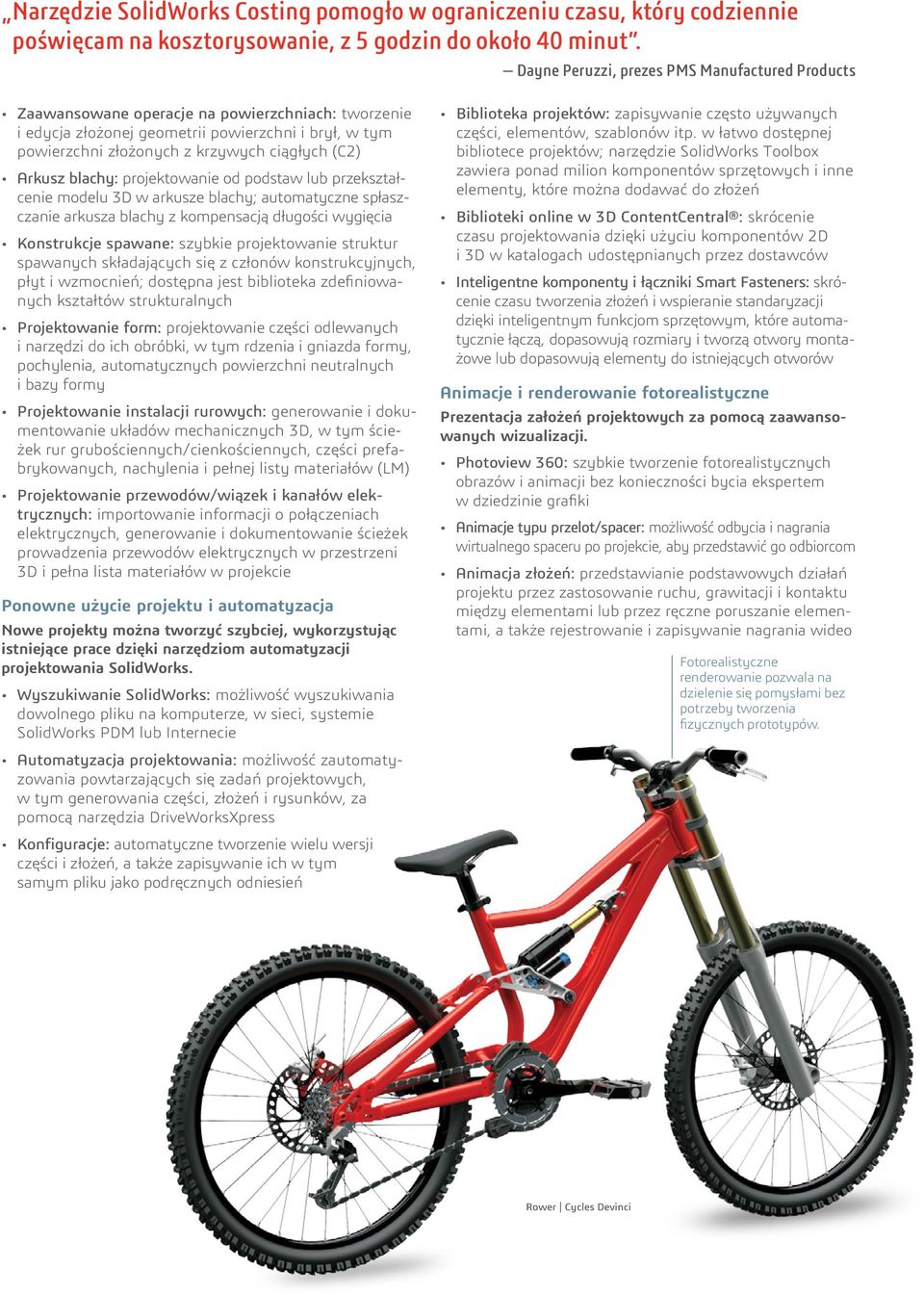

3 Narzędzie SolidWorks Costing pomogło w ograniczeniu czasu, który codziennie poświęcam na kosztorysowanie, z 5 godzin do około 40 minut. Dayne Peruzzi, prezes PMS Manufactured Products Zaawansowane operacje na powierzchniach: tworzenie i edycja złożonej geometrii powierzchni i brył, w tym powierzchni złożonych z krzywych ciągłych (C2) Arkusz blachy: projektowanie od podstaw lub przekształcenie modelu 3D w arkusze blachy; automatyczne spłaszczanie arkusza blachy z kompensacją długości wygięcia Konstrukcje spawane: szybkie projektowanie struktur spawanych składających się z członów konstrukcyjnych, płyt i wzmocnień; dostępna jest biblioteka zdefiniowanych kształtów strukturalnych Projektowanie form: projektowanie części odlewanych i narzędzi do ich obróbki, w tym rdzenia i gniazda formy, pochylenia, automatycznych powierzchni neutralnych i bazy formy Projektowanie instalacji rurowych: generowanie i dokumentowanie układów mechanicznych 3D, w tym ścieżek rur grubościennych/cienkościennych, części prefabrykowanych, nachylenia i pełnej listy materiałów (LM) Projektowanie przewodów/wiązek i kanałów elektrycznych: importowanie informacji o połączeniach elektrycznych, generowanie i dokumentowanie ścieżek prowadzenia przewodów elektrycznych w przestrzeni 3D i pełna lista materiałów w projekcie Ponowne użycie projektu i automatyzacja Nowe projekty można tworzyć szybciej, wykorzystując istniejące prace dzięki narzędziom automatyzacji projektowania SolidWorks. Wyszukiwanie SolidWorks: możliwość wyszukiwania dowolnego pliku na komputerze, w sieci, systemie SolidWorks PDM lub Internecie Automatyzacja projektowania: możliwość zautomatyzowania powtarzających się zadań projektowych, w tym generowania części, złożeń i rysunków, za pomocą narzędzia DriveWorksXpress Konfiguracje: automatyczne tworzenie wielu wersji części i złożeń, a także zapisywanie ich w tym samym pliku jako podręcznych odniesień Biblioteka projektów: zapisywanie często używanych części, elementów, szablonów itp. w łatwo dostępnej bibliotece projektów; narzędzie SolidWorks Toolbox zawiera ponad milion komponentów sprzętowych i inne elementy, które można dodawać do złożeń Biblioteki online w 3D ContentCentral : skrócenie czasu projektowania dzięki użyciu komponentów 2D i 3D w katalogach udostępnianych przez dostawców Inteligentne komponenty i łączniki Smart Fasteners: skrócenie czasu tworzenia złożeń i wspieranie standaryzacji dzięki inteligentnym funkcjom sprzętowym, które automatycznie łączą, dopasowują rozmiary i tworzą otwory montażowe lub dopasowują elementy do istniejących otworów Animacje i renderowanie fotorealistyczne Prezentacja założeń projektowych za pomocą zaawansowanych wizualizacji. Photoview 360: szybkie tworzenie fotorealistycznych obrazów i animacji bez konieczności bycia ekspertem w dziedzinie grafiki Animacje typu przelot/spacer: możliwość odbycia i nagrania wirtualnego spaceru po projekcie, aby przedstawić go odbiorcom Animacja złożeń: przedstawianie podstawowych działań projektu przez zastosowanie ruchu, grawitacji i kontaktu między elementami lub przez ręczne poruszanie elementami, a także rejestrowanie i zapisywanie nagrania wideo Fotorealistyczne renderowanie pozwala na dzielenie się pomysłami bez potrzeby tworzenia fizycznych prototypów. Rower Cycles Devinci

4 Innowacyjność pomogła nam zdobyć sporą część rynku, a oprogramowanie SolidWorks jest jednym z narzędzi, które pozwalają nam swobodnie wprowadzać innowacje. Kai Birger Olsen, dyrektor ds. inżynierii, Ramboll Offshore Wind Po każdej zmianie projektu 3D widoki rysunków i listy materiałów są automatycznie tworzone i aktualizowane. Rysunki 2D Szybsze tworzenie gotowych do produkcji rysunków 2D, ułatwiających czytelne przedstawienie sposobów wyprodukowania i złożenia projektu. Automatyczne tworzenie widoków rysunku: tworzenie widoków w postaci modeli szkieletowych (z ukrytymi liniami lub bez nich) lub cieniowanych przez przeciągnięcie i upuszczenie modelu 3D na rysunek; automatyczne tworzenie dowolnego typu widoku (np. izometrycznego, przekroju, przekroju częściowego lub szczegółowego) Automatyczne aktualizowanie widoków rysunku: zapewnienie synchronizacji widoków dzięki automatycznemu aktualizowaniu widoków rysunków po każdej zmianie w modelach złożeń i części 3D Wymiarowanie: automatyzowanie tworzenia i rozmieszczania wymiarów i norm tolerancji za pomocą sprawdzonych w branży funkcji tworzenia rysunków 2D gotowych do produkcji Lista materiałów (LM): generowanie zautomatyzowanych list materiałów z odnośnikami i listami cięć, które aktualizują się wraz ze zmianami modelu; zestawienie materiałów można wyeksportować do programu Microsoft Excel bezpośrednio ze złożenia lub rysunku w celu wydrukowania lub przesłania do systemu ERP/MRP Adnotacje: tworzenie pełnego rysunku przez dodawanie wszystkich wymaganych tolerancji, symbolów, notatek, znaczników objaśnień otworów i tabel Sprawdzanie norm: zapewnienie spójności przez porównywanie rysunków z normami obowiązującymi w firmie za pomocą narzędzia SolidWorks Design Checker Sprawdzanie rysunków: sprawdzanie wersji i graficzne porównywanie rysunków, aby łatwiej znaleźć różnice

5 WIRTUALNE TESTOWANIE W CELU ZWERYFIKOWANIA FUNKCJONOWANIA PROJEKTU Dzięki narzędziom do symulacji zintegrowanym z oprogramowaniem SolidWorks CAD, przeznaczonym dla projektantów oraz inżynierów doskonale znających specyfikę swoich projektów, można zapewnić działanie produktów zgodne z założeniami projektowymi. Wyeliminuj ryzyko związane z opracowywaniem innowacyjnych projektów i zredukuj liczbę fizycznych prototypów, oszczędzając pieniądze i czas potrzebny na ukończenie produktu. Ruch oparty na czasie Narzędzie SolidWorks Motion wykorzystuje wiązania złożenia, kontakty części oraz wydajny solver bazujący na prawach fizyki do dokładnego określania ruchów złożenia pod obciążeniem z uwzględnieniem zależności dynamicznych w celu zweryfikowania, czy spełniono cele projektowe w cyklu operacyjnym. Liniowe symulacje statyczne Obliczanie naprężenia, deformacji oraz współczynnika bezpieczeństwa geometrii pod obciążeniem pozwala intuicyjnie zidentyfikować obszary podatne na usterki lub obszary przewymiarowane i ocenić wpływ zmian w projekcie na poprawę jakości i wydajności. Narzędzia 3D Design umożliwiające podstawową analizę wpływu na środowisko oraz przepływu wody i powietrza SustainabilityXpress Narzędzie SolidWorks SustainabilityXpress umożliwia ocenę wpływu projektu na środowisko i optymalny dobór materiałów, geometrii części i źródeł zaopatrzenia. FloXpress Narzędzie SolidWorks FloXpress pozwala na tworzenie wstępnych symulacji przepływu płynów i generowanie raportów. Wszechstronne pakiety SolidWorks Simulation oferują większe możliwości w pełni zintegrowane ze środowiskiem projektowym. Więcej informacji na stronie internetowej Oprogramowanie SolidWorks Premium pozwala intuicyjnie oceniać sposób przechodzenia produktu przez kolejne etapy cyklu operacyjnego oraz jego wydajność użytkową.

6 Dzięki programowi SolidWorks Costing projektanci mogą podejmować szybsze, powtarzalne decyzje oparte na informacjach dotyczących kosztów wytwarzania, a producenci mogą zautomatyzować proces wyceny. SPEŁNIANIE ZAŁOŻEŃ BUDŻETOWYCH I PRODUKCYJNYCH OD SAMEGO POCZĄTKU Narzędzia pakietu SolidWorks Premium umożliwiają jeszcze przed etapem produkcji sprawdzenie, czy projekt można wyprodukować, co pozwala znacznie ograniczyć koszty i straty materiałowe. Szacowanie kosztów Automatyczne szacowanie kosztów: wbudowane szablony umożliwiają automatyczne szacowanie kosztów produkcji części Dostosowywane opcje produkcji: dostosowywanie szablonów przez wprowadzenie konkretnych kosztów i danych związanych z produkcją, takich jak koszty materiałów, pracy, szybkość i wydajność maszyn oraz koszty instalacyjne Eliminowanie przenikania Wykrywanie kolizji i przenikania: sprawdzanie, czy między komponentami w projekcie nie występuje przenikanie, kolizje ani prześwity w celu zapewnienia prawidłowego działania Sprawdzanie wyrównania otworów w projekcie złożenia: eliminowanie jeszcze przed etapem produkcji nieprawidłowych wyrównań otworów w elementach w celu odpowiedniego umiejscowienia łącznika Analiza stosu tolerancji: narzędzie SolidWorks TolAnalyst umożliwia automatyczne sprawdzenie wpływu tolerancji na części i złożenia, i zapewnia odpowiednie dopasowanie komponentów w fazie montażu Projektowanie przebiegu instalacji Produkcja wiązek przewodów elektrycznych: automatyczne spłaszczanie wiązek przewodów w celu generowania schematów elektrycznych i list cięcia przewodów na potrzeby produkcji części elektrycznych Instalacje z rur grubościennych i cienkościennych: projektowanie kompletnych sieci rurowych z uwzględnieniem części prefabrykowanych, w celu ułatwienia produkcji i transportu; generowanie elastycznych lub sztywnych systemów rurowych Projektowanie do celów produkcyjnych DFMXpress: sprawdzanie projektu pod kątem możliwości i kosztów wyprodukowania Porównywanie części i rysunków w celu wykrycia zmian: narzędzia do porównywania części i rysunków umożliwiające graficzne przedstawienie różnic między dwiema wersjami części lub rysunku po zaktualizowaniu projektu Sprawdzanie szkiców, podcięć i grubości ścian: automatyczne sprawdzanie problemów dotyczących szkiców, podcięć i grubości ścian części wykonanych przy użyciu technologii formowania, odlewania i wykuwania, a także związanych z oprzyrządowaniem formy Rozłożony model arkusza blachy: automatyczne spłaszczanie projektu arkusza blachy, w tym kompensacja wygięcia, oraz dokumentowanie w celach produkcyjnych, zapewniające zastosowanie prawidłowych wymiarów w fazie produkcji Eksportowanie danych w celach produkcyjnych Narzędzia 3D do szybkiego tworzenia prototypów: bezpośrednie eksportowanie danych modeli SolidWorks 3D do formatu STL i innych formatów plików wykorzystywanych w urządzeniach do szybkiego prototypowania Dane produkcyjne 2D: automatyczne eksportowanie informacji plików DXF i DWG do wykorzystania w obrabiarkach CNC bezpośrednio z modeli 3D SolidWorks Optymalizacja przygotowania do produkcji: automatyczne eksportowanie wykazów otworów, tabel spawów, listy cięć oraz tabel narzędzi do przebijania otworów i danych wyginania rur CNC Integracja z rozwiązaniami partnerów 3D CAM: automatyczne aktualizowanie ścieżek narzędzi programowania numerycznego bezpośrednio w oprogramowaniu SolidWorks bez konieczności tłumaczenia danych za pomocą produktów CAM Certyfikowanych Złotych Partnerów

7 Korzystamy obecnie z programu SolidWorks EPDM zarówno do weryfikacji jak i kontroli danych cyfrowych, dzięki czemu dysponujemy kopiami zapasowymi wymaganymi przez agencję FDA*. Patrick Brown, inżynier działu badawczo-rozwojowego, Berchtold Corporation * Amerykańska Agencja ds. Żywności i Leków SZYBSZA praca grupowa i prezentowanie pomysłów Udostępniaj dane CAD i pracuj grupowo nad projektem szybko i łatwo. Wymiana danych Import/eksport: możliwość konwersji danych CAD do formatu odpowiadającego potrzebom użytkownika, w tym import i eksport plików IFC do zastosowania w oprogramowaniu projektowym AEC Istniejące dane 2D DWG: zarządzanie projektami za pomocą narzędzi SolidWorks 2D CAD Automatyczne rozpoznawanie operacji: automatyczne konwertowanie danych CAD z programów innych niż SolidWorks na łatwe do zmodyfikowania modele SolidWorks Wymiana danych ECAD-MCAD: dwukierunkowa wymiana danych między specjalistami projektowania elektrycznego i mechanicznego za pomocą narzędzia CircuitWorks Importowanie zeskanowanych danych: SolidWorks ScanTo3D umożliwia konwertowanie zeskanowanych danych na geometrię SolidWorks CAD w celu łatwiejszego przeprowadzenia inżynierii wstecznej Narzędzia do pracy grupowej Przeglądanie dużego projektu: szybkie otwieranie, nawigowanie, przechodzenie, wymiarowanie, tworzenie przekroju oraz widoków slajdów z komentarzami do dużych złożeń w celu jasnego przedstawienia ich koncepcji zespołowi projektowemu edrawings Viewer: bezpośrednie wyświetlanie i komentowanie plików SolidWorks w narzędziu edrawings Viewer - w zajmującym niewiele miejsca formacie pliku, który można łatwo wysłać w wiadomości ; obsługa formatu SolidWorks CAD, DWG i wielu innych formatów CAD; obracanie, powiększanie i pomniejszanie, mierzenie, dodawanie uwag, tworzenie przekrojów i wirtualne rozkładanie; kompatybilne z urządzeniami mobilnymi Ochrona własności intelektualnej: ukrywanie wybranych aspektów projektu przed udostępnieniem modeli za pomocą technologii SolidWorks Defeature SolidWorks Product Data Management (PDM) Zarządzanie danymi: zarządzanie danymi projektu z funkcjami automatycznej kontroli wersji, zabezpieczenia danych oraz kontroli dostępu Odnajdowanie danych: wyszukiwanie komponentów do zastosowania w nowych projektach oraz znajdowanie istniejących projektów do ponownego wykorzystania w celu zaoszczędzenia czasu i zredukowania kosztów Narzędzie Przeglądanie dużego projektu umożliwia szybkie otwieranie i weryfikowanie dużych złożeń dzięki listom komponentów, wymiarowaniu, przekrojom i funkcji przejścia. Ilustracja zamieszczona za zgodą firmy P&H Mining Equipment

8 SZKOLENIA I WSPARCIE TECHNICZNE Globalna społeczność zapewniająca wsparcie i wiedzę Użytkownicy oprogramowania SolidWorks mogą korzystać z szeregu narzędzi i zasobów samouczków, pomocy online, blogów, forów, wsparcia społeczności użytkowników programu SolidWorks ( oraz globalnej sieci lokalnych dystrybutorów. Dołączając do globalnej społeczności, można dzielić się najlepszymi praktykami, udoskonalać zadania oraz szybko radzić sobie z wyzwaniami napotykanymi podczas projektowania. Dystrybutorzy SolidWorks (VAR) działają na całym świecie, aby umożliwić naszym klientom natychmiastowy wzrost wydajności pracy. Dysponując średnio ponad 10-letnim doświadczeniem na rynku CAD oraz specjalizując się w rozwiązaniach SolidWorks przeznaczonych do projektowania produktów, oferują naszym klientom światowej klasy wsparcie, szkolenia oraz spersonalizowane usługi zapewniające powodzenie projektu. Rozwiązania SolidWorks do projektowania 3D Oprogramowanie SolidWorks zapewnia użytkownikom intuicyjne środowisko projektowania 3DEXPERIENCE, które maksymalizuje wydajność projektowania i zapewnia dostęp do zasobów technicznych, umożliwiając tworzenie lepszych produktów niższym kosztem i w krótszym czasie. Pełna gama oprogramowania SolidWorks do projektowania, symulacji, tworzenia zrównoważonych projektów, zarządzania danymi i komunikacji technicznej jest dostępna pod adresem Więcej informacji W celu uzyskania szczegółowych informacji odwiedź stronę lub skontaktuj się z lokalnym autoryzowanym dystrybutorem SolidWorks. wymiana danych Wbudowane translatory programu SolidWorks Premium 2014 pozwalają na wymianę danych CAD utworzonych w wielu różnych aplikacjach i zapisanych w różnych formatach plików: 3D XML OBJ 3DS Parasolid AI PDF (Adobe Illustrator ) PNG ASC PLY Autodesk Inventor PLY2 CADKEY Pro/ENGINEER CGR (grafiki CATIA ) PSD DWG (Adobe Photoshop ) DXF Rhino HCG (wysoce SAT (ACIS ) skompresowana Solid Edge grafika CATIA) STEP HSF (Hoops) STL IBL TIFF IDF TXT IFC U3D (Universal 3D) IGES Unigraphics JPG VDA-FS Mechanical Desktop VRML NZIP XYZ NXM obsługiwane standardy ANSI GOST BSI ISO wymagania systemowe DIN JIS GB System Windows 7 (32- lub 64-bitowy) lub Windows 8 (64-bitowy) 2 GB RAM (minimum) 5 GB miejsca na dysku twardym (minimalnie) Certyfikowana karta graficzna i sterownik Procesor Intel lub AMD z obsługą SSE2 Napęd DVD lub szerokopasmowe połączenie z Internetem Internet Explorer 8 lub nowszy Pakiet Microsoft Office 2007 lub nowszy Aby uzyskać więcej informacji, odwiedź stronę Nasze rozwiązania 3DEXPERIENCE czerpią z opracowanych przez nas markowych aplikacji wykorzystywanych w 12 branżach przemysłu Dassault Systèmes zapewnia użytkownikom intuicyjne środowisko projektowania 3DEXPERIENCE, oferując przedsiębiorstwom i użytkownikom indywidualnym nowoczesne, wydajne i kreatywne narzędzia do opracowywania innowacyjnych i uwzględniających aspekty zrównoważonego rozwoju produktów. Udostępnione przez firmę rozwiązania zyskały niezwykłą popularność na całym świecie i zrewolucjonizowały sposoby projektowania, produkowania i serwisowania produktów. Rozwiązania opracowane przez firmę Dassault Systèmes promują innowacje w zakresie komunikacji pomiędzy społecznościami i poszerzają dostępne w świecie wirtualnym możliwości udoskonalania rzeczywistości. Z rozwiązań Dassault Systèmes korzysta ponad różnej wielkości firm z rozmaitych branż w ponad 80 krajach. Więcej informacji w witrynie Odwiedź stronę 3DS.COM/SOLIDWORKS SolidWorks, edrawings i 3D ContentCentral są zastrzeżonymi znakami towarowymi, a CircuitWorks jest znakiem towarowym firmy Dassault Systèmes SolidWorks Corporation w Stanach Zjednoczonych i innych krajach. Pozostałe nazwy firm i produktów są znakami towarowymi ich właścicieli Dassault Systèmes. Wszelkie prawa zastrzeżone. MKPREMDSPLK0713 Ameryka Północna i Południowa Dassault Systèmes 175 Wyman Street Waltham, Massachusetts USA Europa/Bliski Wschód/Afryka Dassault Systèmes 10, rue Marcel Dassault CS Vélizy-Villacoublay Cedex Francja Biuro lokalne infopoland@solidworks.com
