1 Firma Budowlana i Handlowa mgr inż. Barbara Malec ul. Inowrocławska 5/ Łódź tel/fax NIP Regon tel. kom malecbarbara@poczta.onet.pl PROJEKTOWANIE, NADZORY, RZECZOZNAWSTWO BUDOWLANE PROJEKT BUDOWLANY ROZBIÓRKI STODOŁY Lokalizacja: Leśniczówka Skórnice, gm. Fałków, pow. Konecki dz. nr ew. gr Inwestor: Lasy Państwowe Nadleśnictwo Przedbórz Przedbórz, ul. Konecka 50. Opracowała: mgr inż. Barbara Malec upr. bud. w specjalności konstrukcyjno inżynieryjnej Łw 9/71 Asystent: mgr inż. Tomasz Słomecki Przedbórz, kwiecień 2015

pl PROJEKTOWANIE, NADZORY, RZECZOZNAWSTWO BUDOWLANE PROJEKT BUDOWLANY ROZBIÓRKI STODOŁY Lokalizacja: Leśniczówka Skórnice, gm. Fałków, pow.

2 ZAWARTOŚĆ OPRACOWANIA I. Projekt prac rozbiórkowych Opis zakresu i sposobu prowadzenia prac rozbiórkowych Opis sposobu zapewnienia bezpieczeństwa ludzi i mienia... 4 II. Ekspertyza ocena stanu technicznego... 6 III. Część rysunkowa Rysunek Z-01 Projekt zagospodarowania terenu, skala 1: Rysunek In-01 Rzut przyziemia inwentaryzacja, skala 1: Rysunek In-02 Przekrój A-A inwentaryzacja, skala 1: Rysunek In-03 Rzut stropodachu inwentaryzacja, skala 1: IV. Załączniki

Rysunek Z-01 Projekt zagospodarowania terenu, skala 1:500... 8 2. Rysunek In-01 Rzut przyziemia inwentaryzacja, skala 1:50... 9 3.

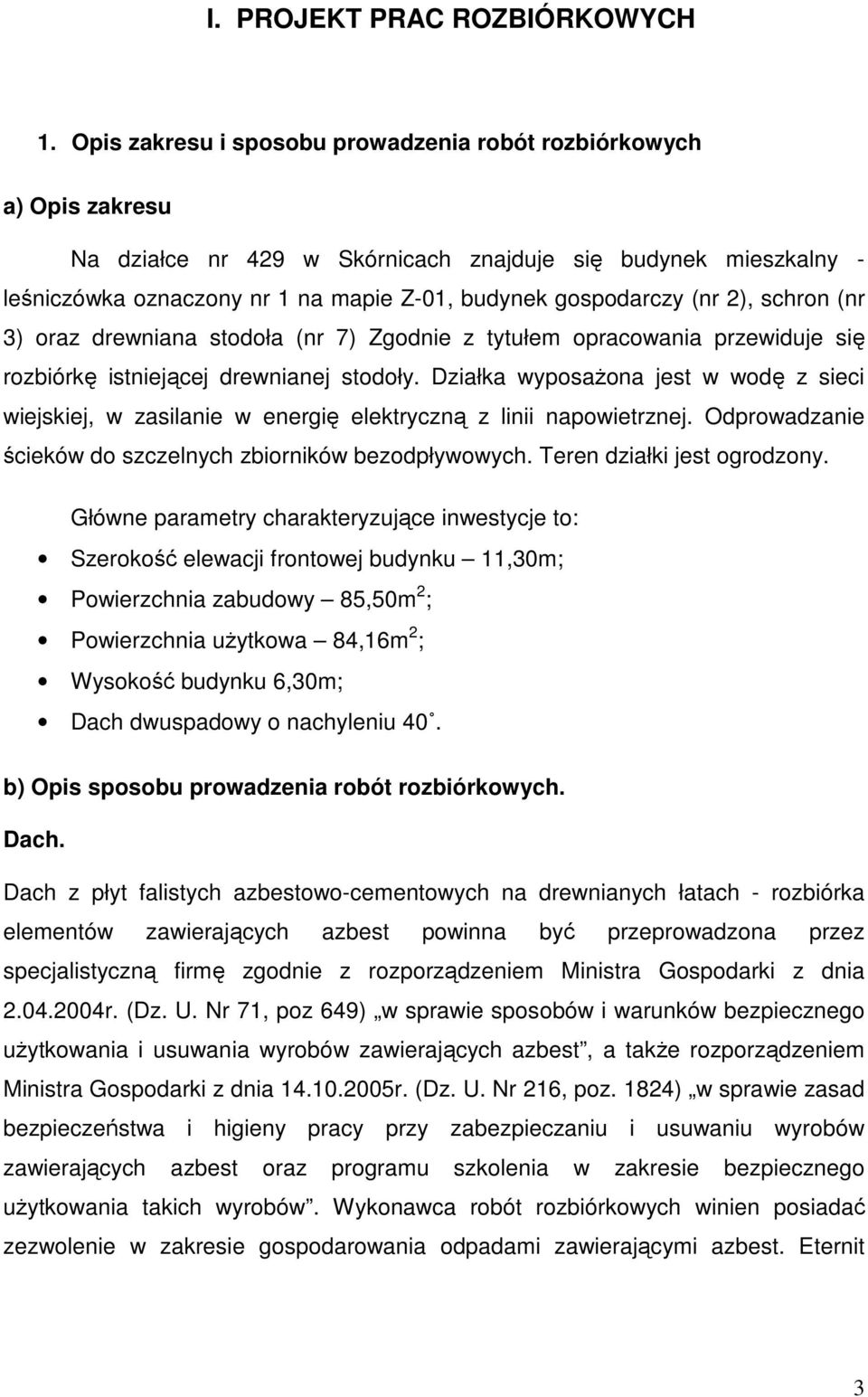

3 I. PROJEKT PRAC ROZBIÓRKOWYCH 1. Opis zakresu i sposobu prowadzenia robót rozbiórkowych a) Opis zakresu Na działce nr 429 w Skórnicach znajduje się budynek mieszkalny - leśniczówka oznaczony nr 1 na mapie Z-01, budynek gospodarczy (nr 2), schron (nr 3) oraz drewniana stodoła (nr 7) Zgodnie z tytułem opracowania przewiduje się rozbiórkę istniejącej drewnianej stodoły. Działka wyposażona jest w wodę z sieci wiejskiej, w zasilanie w energię elektryczną z linii napowietrznej. Odprowadzanie ścieków do szczelnych zbiorników bezodpływowych. Teren działki jest ogrodzony. Główne parametry charakteryzujące inwestycje to: Szerokość elewacji frontowej budynku 11,30m; Powierzchnia zabudowy 85,50m 2 ; Powierzchnia użytkowa 84,16m 2 ; Wysokość budynku 6,30m; Dach dwuspadowy o nachyleniu 40. b) Opis sposobu prowadzenia robót rozbiórkowych. Dach. Dach z płyt falistych azbestowo-cementowych na drewnianych łatach - rozbiórka elementów zawierających azbest powinna być przeprowadzona przez specjalistyczną firmę zgodnie z rozporządzeniem Ministra Gospodarki z dnia r. (Dz. U. Nr 71, poz 649) w sprawie sposobów i warunków bezpiecznego użytkowania i usuwania wyrobów zawierających azbest, a także rozporządzeniem Ministra Gospodarki z dnia r. (Dz. U. Nr 216, poz. 1824) w sprawie zasad bezpieczeństwa i higieny pracy przy zabezpieczaniu i usuwaniu wyrobów zawierających azbest oraz programu szkolenia w zakresie bezpiecznego użytkowania takich wyrobów. Wykonawca robót rozbiórkowych winien posiadać zezwolenie w zakresie gospodarowania odpadami zawierającymi azbest. Eternit 3

(nr 2), schron (nr 3) oraz drewniana stodoła (nr 7) Zgodnie z tytułem opracowania przewiduje się rozbiórkę istniejącej drewnianej stodoły.

4 opakować w odpowiednie worki polietylenowe i przekazać do wywozu za dokumentem takiego przekazania, Przestrzegać zasad bezpieczeństwa - w czasie rozbiórki dachu nikt nie może przebywać w pomieszczeniach poniżej. Ściany i więźba. Rozbiórkę ścian drewnianych wykonywać kolejno, warstwami. Pierwszej kolejności rozebrać okładzinę drewnianą ścian następnie belki oczep i podwalinę. Jako ostanie demontować słupy nośne konstrukcji. Prace wykonywać z podestów lub lekkich przestawnych rusztowań najpierw na wyższych poziomach, potem na niższych. Materiał z rozbiórki na bieżąco usuwać, aby nie zalegał na placu robót. Sukcesywnie demontować stolarkę drzwiową. Posadzka betonowa. Po dokonaniu rozbiórki ścian nadzienia oraz słupa należy skuć posadzkę betonową oraz wykopać istniejące fundamenty po słupy. Uporządkowanie terenu. Po rozebraniu ścian nadziemia, skuciu posadzki oraz rozebraniu fundamentów wykopy zasypać piaskiem, zagęszczając go warstwami co 30 cm. Po zasypaniu terenu uporządkować i splantować. 2. Opis sposobu zapewnienia bezpieczeństwa ludzi i mienia Przed rozpoczęciem prac rozbiórkowych należy wykonać wszystkie niezbędne zabezpieczenia, a więc: - ogrodzenie terenu szczelnym ogrodzeniem do wysokości 2,0 m, oznakowanie tablicami ostrzegawczymi, - zabezpieczenie wszystkich przejść i przejazdów w zasięgu robót, - wyznaczenie stanowiska do ustawiania maszyn niezbędnych do rozbiórki. 4

Jako ostanie demontować słupy nośne konstrukcji. Prace wykonywać z podestów lub lekkich przestawnych rusztowań najpierw na wyższych poziomach, potem na niższych.

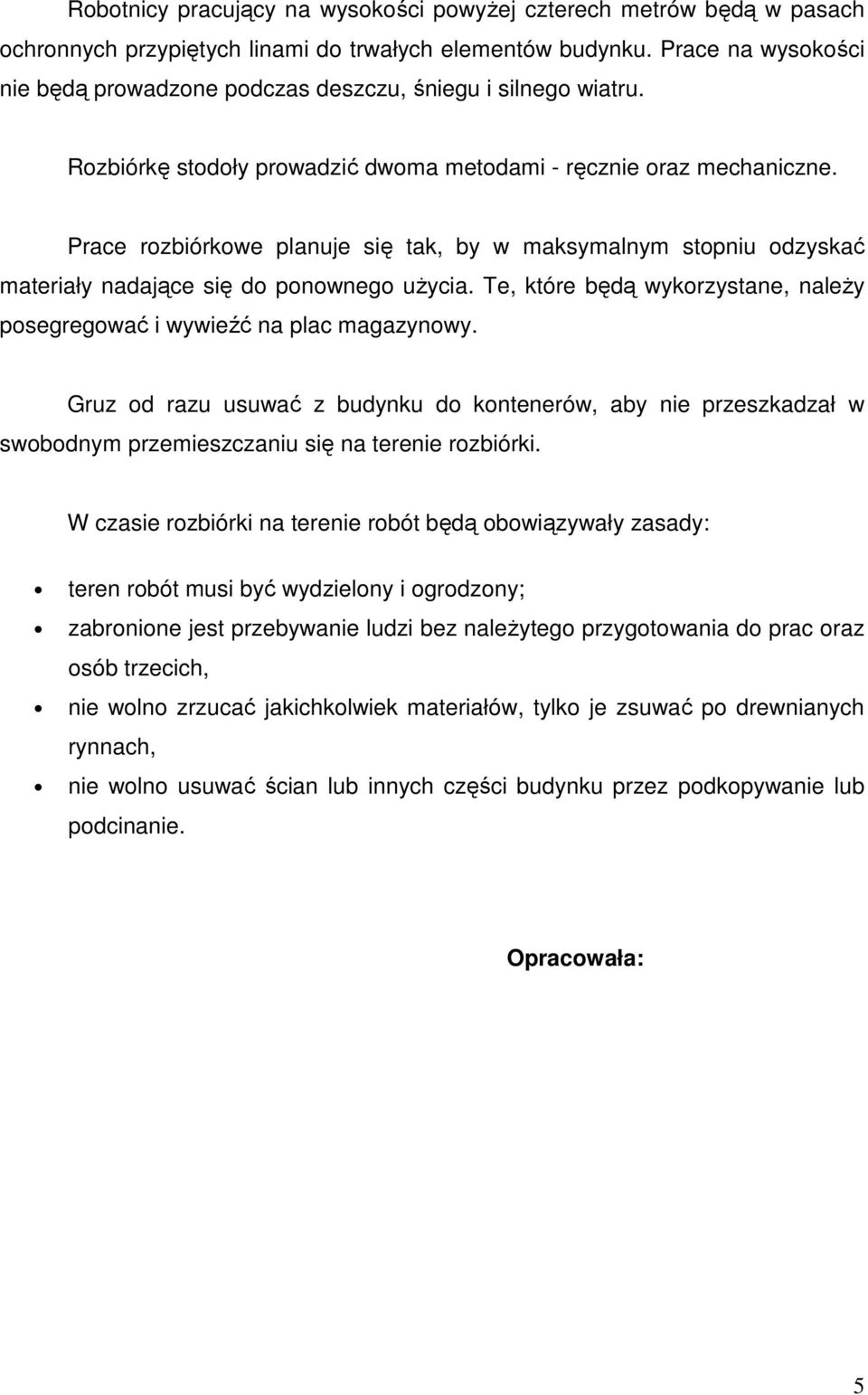

5 Robotnicy pracujący na wysokości powyżej czterech metrów będą w pasach ochronnych przypiętych linami do trwałych elementów budynku. Prace na wysokości nie będą prowadzone podczas deszczu, śniegu i silnego wiatru. Rozbiórkę stodoły prowadzić dwoma metodami - ręcznie oraz mechaniczne. Prace rozbiórkowe planuje się tak, by w maksymalnym stopniu odzyskać materiały nadające się do ponownego użycia. Te, które będą wykorzystane, należy posegregować i wywieźć na plac magazynowy. Gruz od razu usuwać z budynku do kontenerów, aby nie przeszkadzał w swobodnym przemieszczaniu się na terenie rozbiórki. W czasie rozbiórki na terenie robót będą obowiązywały zasady: teren robót musi być wydzielony i ogrodzony; zabronione jest przebywanie ludzi bez należytego przygotowania do prac oraz osób trzecich, nie wolno zrzucać jakichkolwiek materiałów, tylko je zsuwać po drewnianych rynnach, nie wolno usuwać ścian lub innych części budynku przez podkopywanie lub podcinanie. Opracowała: 5

Prace rozbiórkowe planuje się tak, by w maksymalnym stopniu odzyskać materiały nadające się do ponownego użycia. Te, które będą wykorzystane, należy posegregować i wywieźć na plac magazynowy.

6 II. EKSPERTYZA OCENA STANU TECHNICZNEGO W oparciu o wizję lokalną przeprowadzoną dnia r. stodoły drewnianej można stwierdzić co następuje: - istniejąca konstrukcja stodoły nie spełnia warunków zapewniających nie przekroczenie stanów granicznych nośności oraz stanów granicznych przydatności do użytkowania budynek należy pilnie wyburzyć. - istniejący dach został wykonany z materiałów niebezpiecznych których odpowiedni demontaż oraz utylizacja musi zostać przeprowadzona bezzwłocznie przez uprawnione do tego przedsiębiorstwo. 1. Stopy fundamentowe zawilgocone, nie zaizolowane pionowo i poziomo. - stan techniczny zły. 2. Słupy nośne brak widocznych wyboczeń - stan techniczny dobry. 3. Dach z płyt falistych azbestowo-cementowych, nieszczelny stan techniczny zły. 4. Elementy wykończeniowe stolarka oraz elementy drewniane stodoły w dużej części nie impregnowane - stan techniczny zły. Z powyższej oceny elementów konstrukcyjnych i wykończeniowych można stwierdzić, że stodoła na działce nr ew. gr. 429 w Skórnicach kwalifikuje się do rozbiórki. Opracowała: 6

przydatności do użytkowania budynek należy pilnie wyburzyć.

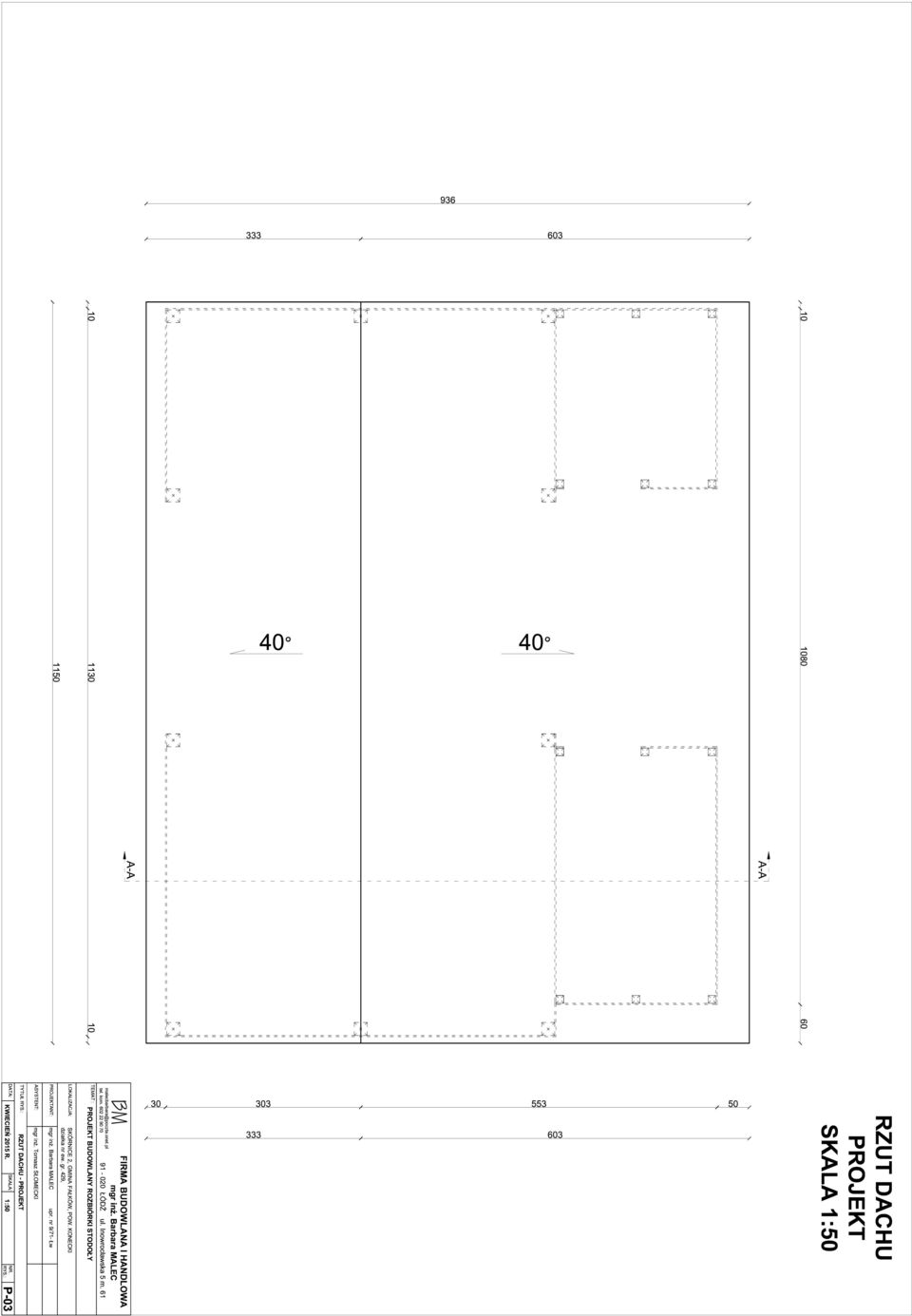

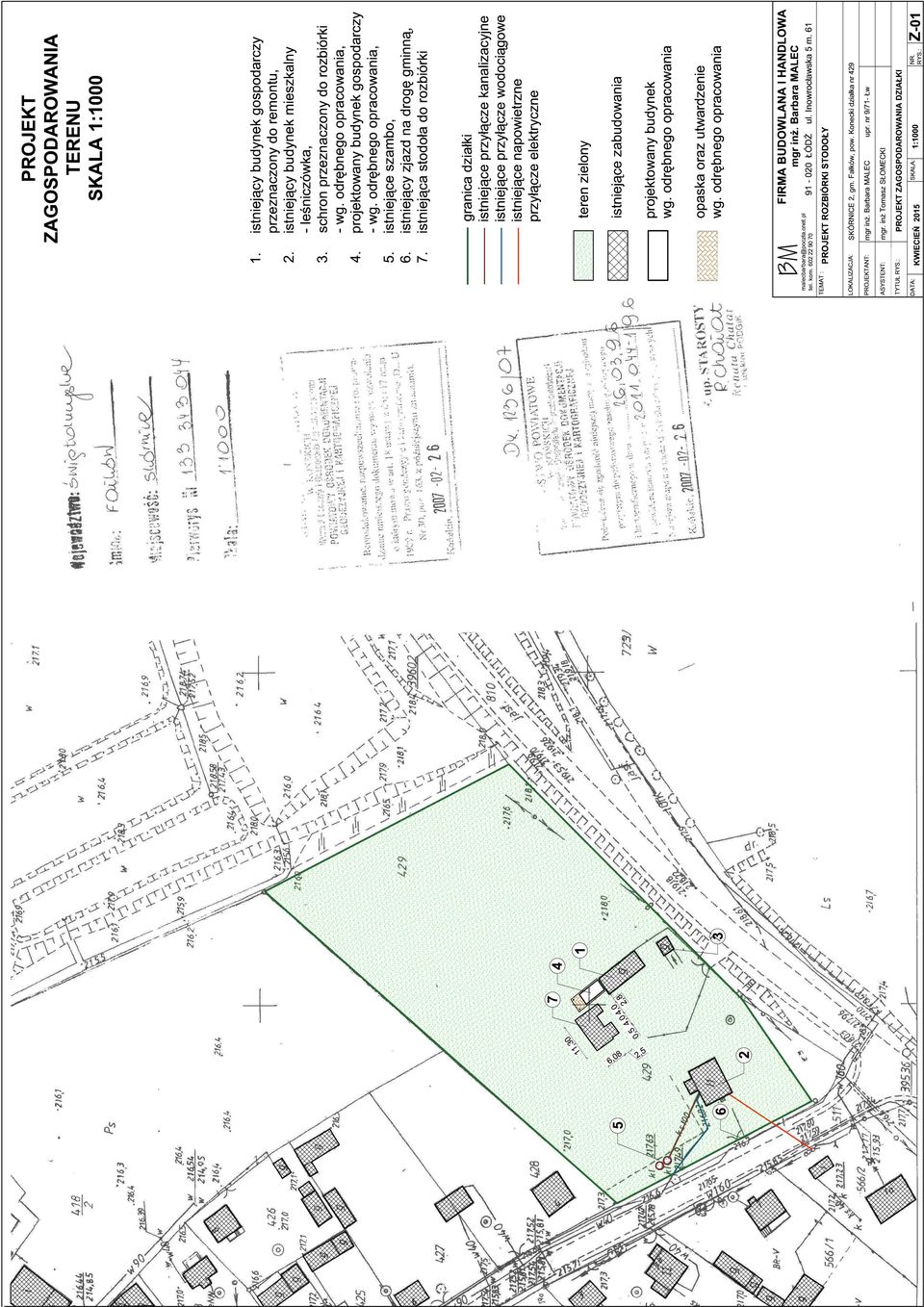

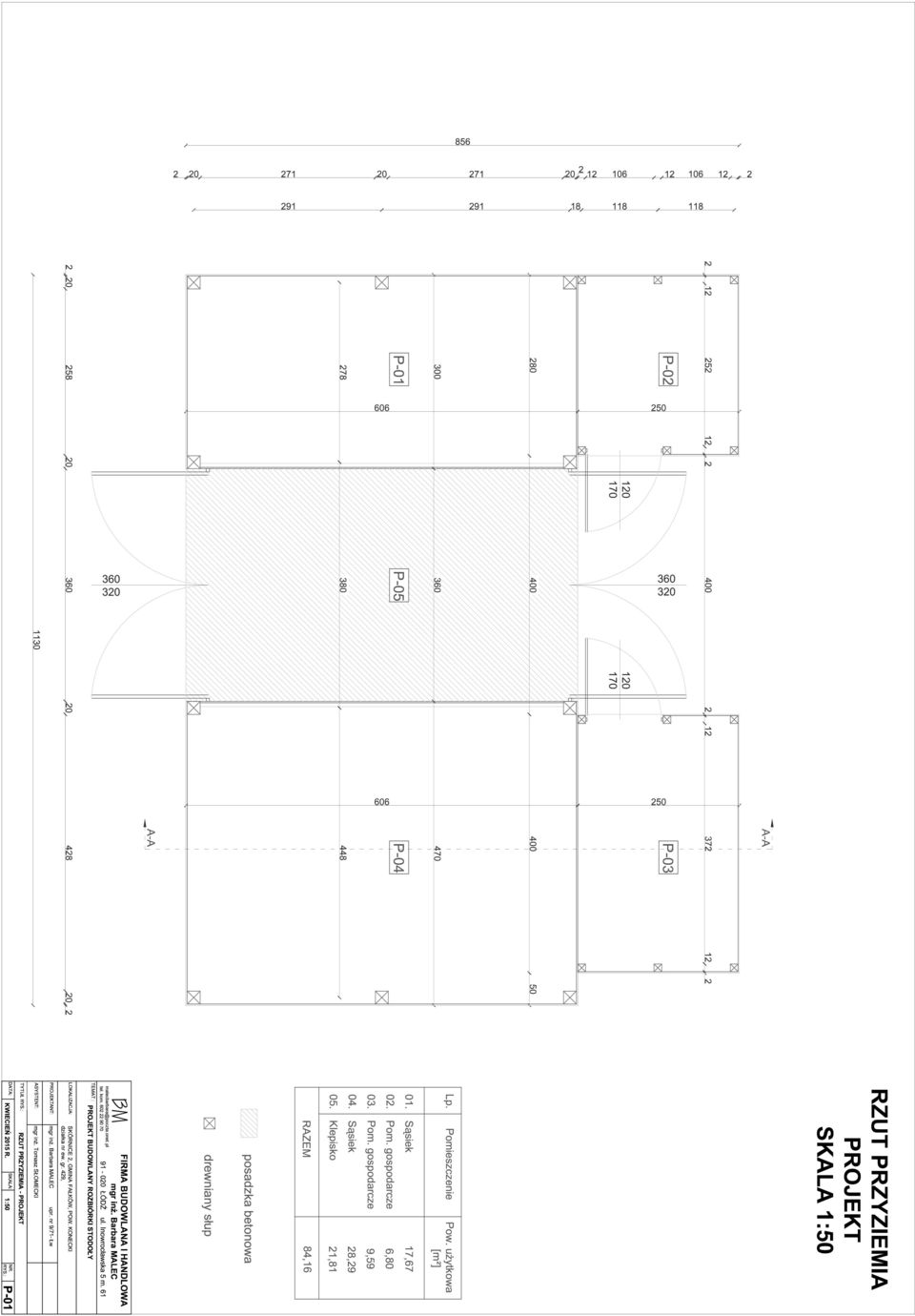

7 III. CZĘŚĆ RYSUNKOWA Spis rysunków: - rysunek nr Z-01 Projekt zagospodarowania terenu; skala 1:500, - rysunek nr In-01 Rzut przyziemia projekt, skala 1:50, - rysunek nr In-02 Przekrój A-A projekt, skala 1:50, - rysunek nr In-03 Rzut dachu projekt, skala 1:50 7

przyziemia projekt, skala 1:50, - rysunek nr In-02 Przekrój A-A

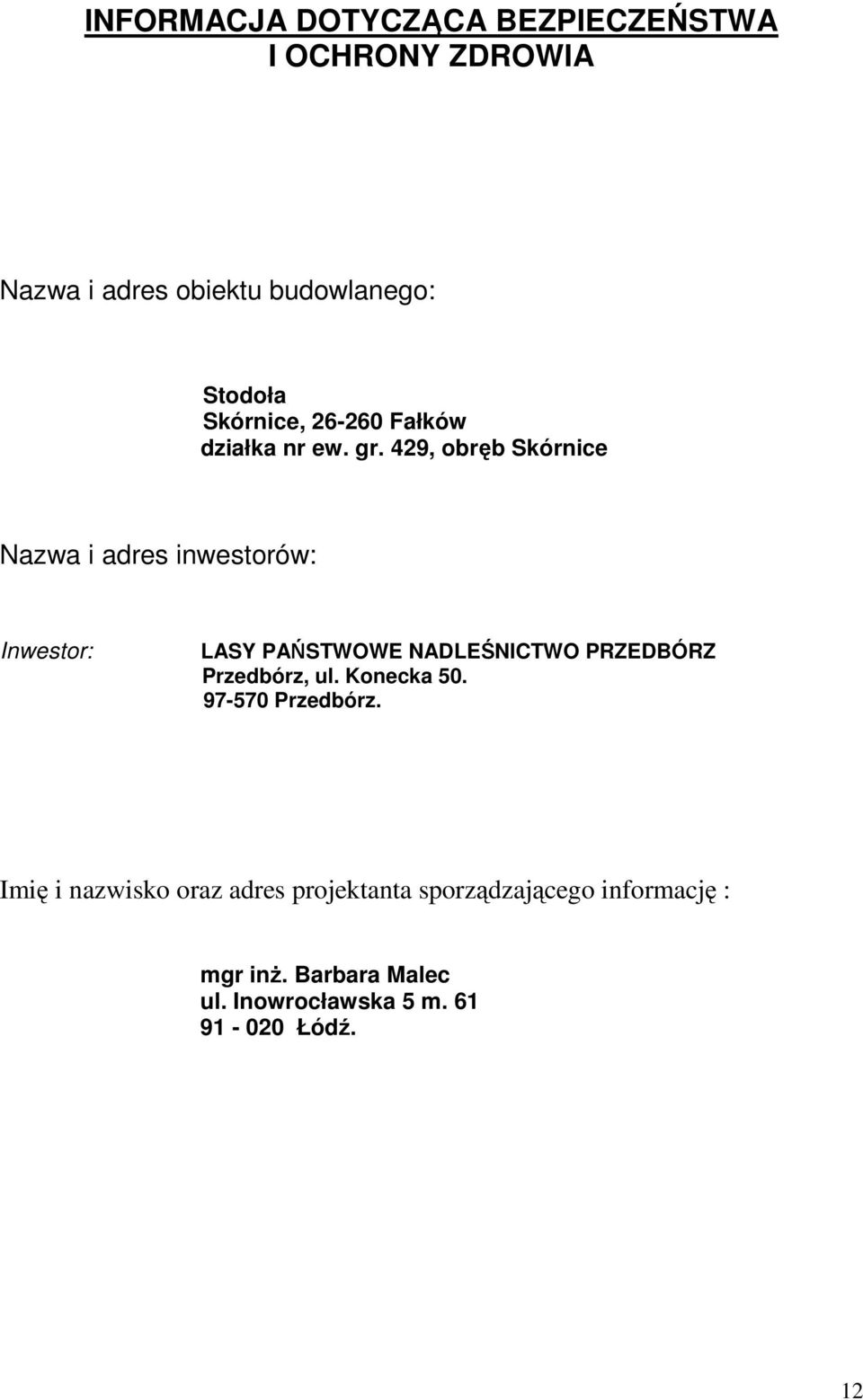

12 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego: Stodoła Skórnice, Fałków działka nr ew. gr. 429, obręb Skórnice Nazwa i adres inwestorów: Inwestor: LASY PAŃSTWOWE NADLEŚNICTWO PRZEDBÓRZ Przedbórz, ul. Konecka Przedbórz. Imię i nazwisko oraz adres projektanta sporządzającego informację : mgr inż. Barbara Malec ul. Inowrocławska 5 m Łódź. 12

429, obręb Skórnice Nazwa i adres inwestorów: Inwestor: LASY PAŃSTWOWE NADLEŚNICTWO PRZEDBÓRZ

13 Informacja dotycząca bezpieczeństwa i ochrony zdrowia (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.) Informacje ogólne 1. Nazwa budynku: Stodoła 2. Inwestor: LASY PAŃSTWOWE NADLEŚNICTWO PRZEDBÓRZ Przedbórz, ul. Konecka Przedbórz. 3. Adres inwestycji: Skórnice, Fałków, działka nr ew. gr. 429, obręb Skórnice. 4. Imię i nazwisko oraz adres projektanta sporządzającego informację: Informację dotyczącą bioz opracowała mgr inż. Barbara Malec, zam. Łódź, ul. Inowrocławska 5/61 1. Zakres robót dla całego zamierzenia budowlanego: - roboty rozbiórkowe, Wykaz istniejących na działce obiektów budowlanych: Działka nr 429 zabudowana jest budynkiem gospodarczym budynkiem mieszkalnym leśniczówką, schronem, stodołą przeznaczoną do rozbiórki. 2. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Nie występują. 3. Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujące podczas budowy: 13

9, obręb Skórnice. 4. Imię i nazwisko oraz adres projektanta sporządzającego informację: Informację dotyczącą bioz opracowała mgr inż. Barbara Malec, zam. Łódź, ul. Inowrocławska 5/61 1.

14 Prowadzenie prac rozbiórkowych, a w szczególności: - prace rozbiórkowe niebezpieczeństwo upadku z rusztowań bądź z dachu; - prace rozbiórkowe niebezpieczeństwo związane z zawaleniem konstrukcji nośnych drewnianych;. - prace rozbiórkowe niebezpieczeństwo prac przy maszynach budowalnych. 4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bhp przy wykonywaniu robót budowlanych; Dz.U. nr 47 poz. 401: rozdział 18 Roboty rozbiórkowe. Opracowała: 14

Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Wszyscy pracownicy powinni być zapoznani z

15 Włodzimierzów, kwiecień 2015 r. Adres inwestycji: Skórnice, Fałków działka nr ew. gr. 429, obręb Skórnice OŚWIADCZENIE Oświadczam, iż niniejszy projekt budowlany rozbiórki stodoły został sporządzony zgodnie z przepisami obowiązującymi na dzień opracowania projektu oraz zasadami wiedzy technicznej. 15

429, obręb Skórnice OŚWIADCZENIE Oświadczam, iż niniejszy projekt budowlany

16 16

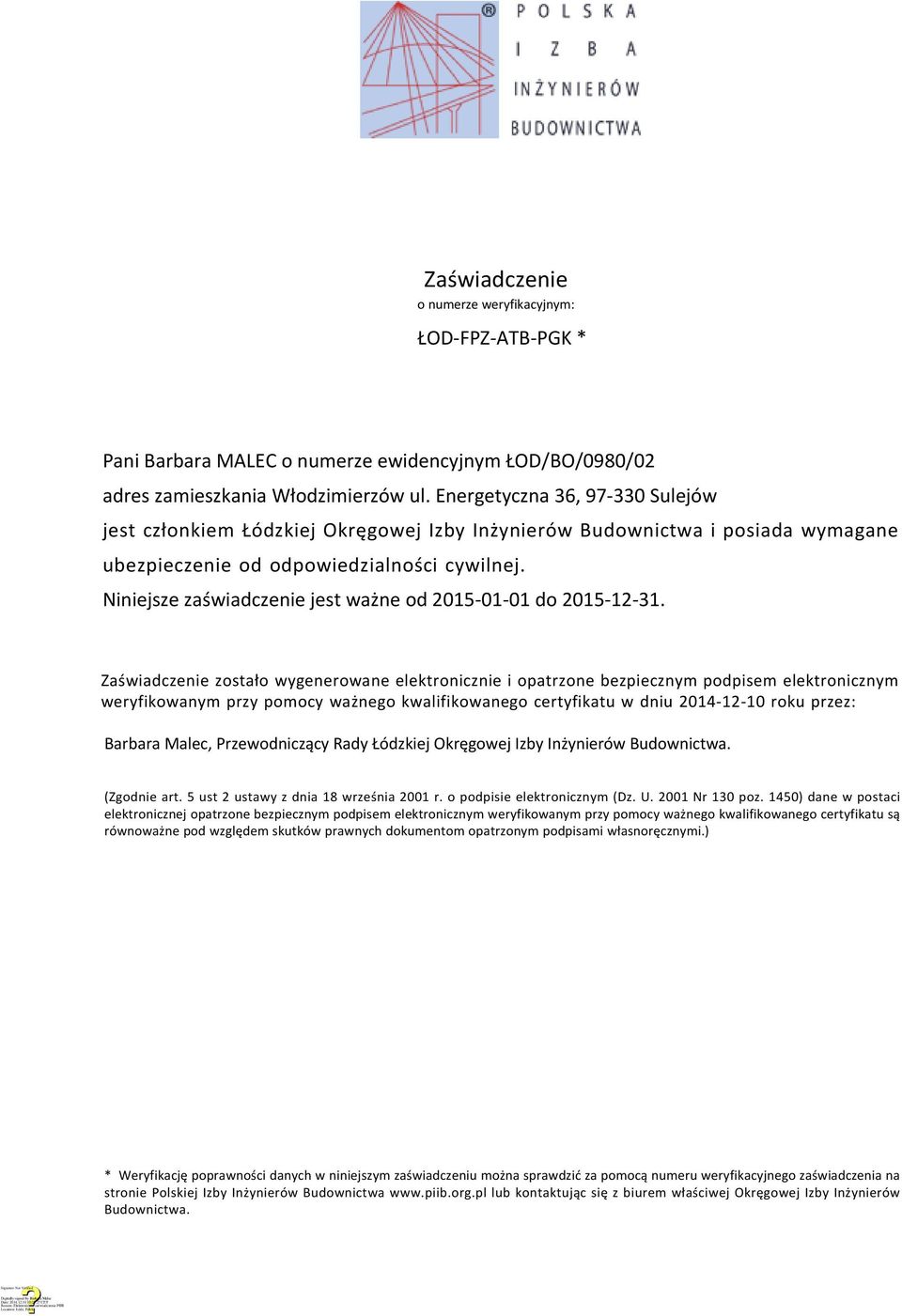

17 Zaświadczenie o numerze weryfikacyjnym: ŁOD-FPZ-ATB-PGK * Pani Barbara MALEC o numerze ewidencyjnym ŁOD/BO/0980/02 adres zamieszkania Włodzimierzów ul. Energetyczna 36, Sulejów jest członkiem Łódzkiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Barbara Malec, Przewodniczący Rady Łódzkiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.

Niniejsze zaświadczenie jest ważne od 2015-01-01 do 2015-12-31.
