2 Zabezpieczenie Ex-BEL_Z Przeznaczenie Zabezpieczenie Ex-BEL_Z jest uniwersalnym zabezpieczeniem i/lub terminalem pola rozdzielni średniego napięcia. Sterownik może również realizować funkcje niektórych zabezpieczeń strony 110kV. Urządzenie może pracować w polach: - zasilającym, - odpływowym, - łącznika szyn, - pomiarowym, - transformatora potrzeb własnych / uziemiającego, - baterii kondensatorów, - silnikowym (silnik asynchroniczny dużej mocy), - elektrowni wiatrowej, - transformatora mocy strona 110 kv zabezpieczenie nadprądowe fazowe i zabezpieczenia ziemnozwarciowe. Zabezpieczenie pracuje pod kontrolą systemu operacyjnego czasu rzeczywistego Wx (opracowanie własne firmy ELKOMTECH S.A.). Wszystkie funkcje urządzenia, zarówno związane z automatyką zabezpieczeniową, jak i telemechaniczne podlegają programowej konfiguracji i mogą być łatwo dostosowane do potrzeb użytkownika. Sterowniki Ex-BEL są rozwinięciem funkcjonalnym i sprzętowym sterowników Ex-BEL_Z2U. Możliwości sterownika Ex-BEL zostały znacznie powiększone dzięki: - nowemu procesorowi o większej mocy obliczeniowej, - dodatkowemu procesorowi do wstępnego przetwarzania pomiarów, - większej skalowalności podsystemu I/O, - rozbudowanym funkcjom komunikacyjnym więcej kanałów, większa liczba protokołów, - większej elastyczności konfiguracji, - rozbudowanemu panelowi operatora większy wyświetlacz (240 x 128), dwanaście dwukolorowych diod sygnalizacyjnych. Funkcje zabezpieczeniowe Podstawowe funkcje zabezpieczeniowe występujące w konfiguracji domyślnej zależnej od typu pola (w nawiasach kody ANSI): - czterostopniowe zabezpieczenie nadprądowe (50/51), - zabezpieczenie nadprądowe zależne na prądach fazowych (51), - dwustopniowe zabezpieczenie nadprądowe ziemnozwarciowe (50N/51N), - zabezpieczenie nadprądowe ziemnozwarciowe zależne (51N), - zabezpieczenie ziemnozwarciowe kierunkowe (67N), - zabezpieczenia ziemnozwarciowe admitancyjne, konduktancyjne i susceptancyjne, - zabezpieczenie nadprądowe kierunkowe na prądach fazowych (67), - blokada zabezpieczenia nadprądowego fazowego od drugiej harmonicznej, - zabezpieczenie nad- i podnapięciowe - działanie na napięciach fazowych lub międzyfazowych, możliwość działania na składowych symetrycznych (59, 27), - zabezpieczenie nadnapięciowe ziemnozwarciowe (59N), - automatyka LRW (50BF), - automatyka SPZ (79), - automatyka SCO i SPZ po SCO lokalny pomiar częstotliwości (81) lub współpraca z obwodami okrężnymi, - zabezpieczenia od tempa zmian częstotliwości (df/dt, f/ t), - zabezpieczenia od tempa zmiana napięcia (du/dt, U/ t), - zabezpieczenie od współczynnika mocy cosφ (55), - automatyka ZSZ, - automatyki transformatora uziemiającego, - automatyki baterii kondensatorów, - załączanie z kontrolą synchronizmu (25), - zabezpieczenia silnikowe model cieplny (49), zabezpieczenie od wielokrotnych rozruchów, zabezpieczenie od wydłużonego rozruchu (48/51LR), - zabezpieczenia od asymetrii napięć (47) i prądów (46), - zabezpieczenie podprądowe (37), - zabezpieczenie kierunkowo mocowe (32), - sygnalizacja: Alarm, AW i UP, - kontrola ciągłości obwodu na wyłączanie na dwóch wyjściach podstawowym i rezerwowym; opcjonalna kontrola ciągłości obwodu załączającego, - współpraca z czujnikami błysku wykrywającymi zwarcia łukowe w celce działanie z kontrolą prądów lub napięć, - możliwość czasowej, dynamicznej zmiany nastaw zabezpieczeń nadprądowych. Występowanie poszczególnych funkcji oraz ilość progów danego zabezpieczenia zależy od konfiguracji urządzenia. Ex-BEL_Z w obudowie zatablicowej Funkcje telemechaniczne - zdalne sterowanie dowolnym łącznikiem wyposażonym w odpowiedni napęd sterowanie typu zamknij / otwórz lub przełącz (zmień stan), - wysyłanie w trybie zdarzeniowym zmiany stanu łączników - wysyłanie pomiarów prądów, napięć, mocy, energii, częstotliwości także w trybie spontanicznym, - zdalne odblokowanie i blokowanie funkcji zabezpieczeniowych i automatyk, - funkcja sterownika nadrzędnego dla urządzeń połączonych do drugiego kanału łączności. Funkcje dodatkowe - Programowalne sekwencje, - Moduł programowalnej logiki kombinacyjnej, - Realizacja automatyk stacyjnych w oparciu o magistralę CAN, - Rejestrator zakłóceń, - Rejestrator przebiegów wolnozmiennych, - Długookresowy rejestrator zdarzeń o pojemności wielu tysięcy rekordów, - Analiza jakości energii -1-

3 Budowa konfiguracja modułów peryferyjnych Urządzenie jest sterownikiem mikroprocesorowym o budowie modułowej. Do modułu głównego procesora można podłączyć, poprzez magistralę, różną liczbę modułów peryferyjnych (wejściawyjścia, pomiary AC itp.). Obudowa sterownika jest wykonana z profilu aluminiowego. Sterownik jest produkowany w dwóch wersjach: do montażu natablicowego i zatablicowego. Obie wersje są identyczne, jeśli chodzi o typy złączy i numerację zacisków. Ilość i typ modułów peryferyjnych zależy od zamówienia. Aktualnie w produkcji znajdują się moduły: - PS moduł zasilacza z obwodami I/O do obsługi wyłącznika (5 sterowań, 8 wejść); sterowania otwórz wyłącznik z kontrolą ciągłości obwodu; - ADC moduł pomiarów zmiennoprądowych, 3 prądy fazowe, prąd I0, 3 napięcia, napięcie U0. Opcjonalnie pomiar drugiego prądu I0 i/lub czwartego napięcia do kontroli synchronizmu; - BIN moduł wejść i wyjść binarnych 7 wyjść przekaźnikowych, 11 wejść dwustanowych2; - BIN2 moduł wejść binarnych 26 wejść dwustanowych, - BIN3 moduł wyjść przekaźnikowych 15 przekaźników, - BIN4 moduł wejść i wyjść binarnych wyposażony w wejścia do czujników błysku (czujniki łuku). Pulpit operatora Płyta procesora CPU RAM FLASH Pamięć masowa Kanał diagnost. Interfejs łączności 1 Interfejs magistrali peryferyjnej Zegar Interfejs łączności 2 PS Vcc Interfejs magistrali Logika sterująca BIN Interfejs magistrali Logika sterująca Schemat blokowy zabezpieczenia Ex-BEL ADC Interfejs magistrali Minimalny wymagany zestaw modułów peryferyjnych obejmuje moduł PS i jeden moduł ADC. Do tego zestawu można dodać od jednego do czterech innych modułów peryferyjnych. Przykładowe konfiguracje: - minimalna konfiguracja sprzętowa (PS + ADC): - 5 wyjść przekaźnikowych, - 8 wejść dwustanowych - Pomiary: 3 prądy, 3 napięcia, I0 i U0. - wersja PS + ADC + 4 x BIN: - 33 wyjścia przekaźnikowe, - 52 wejścia dwustanowe - 3 prądy, 3 napięcia, I0 i U0, dodatkowo pomiar drugiego prądu I0 i/lub czwartego napięcia do kontroli synchronizmu. Współpraca z czujnikami błysku zabezpieczenie łukoochronne Urządzenie może być wyposażone w opcjonalny moduł (BIN4) do współpracy z czujnikami błysku typu VA 1 DA firmy VAMP Ltd. Do modułu można podłączyć od 1 do 4 czujników błysku. Zabezpieczenie może pracować w dwóch podstawowych trybach: w powiązaniu z innymi modułami zabezpieczeniowymi lub samodzielnie bez dodatkowych warunków. W pierwszym trybie działanie zabezpieczenia łukoochronnego jest uzależnione od pobudzenia stopnia nadprądowego lub podnapięciowego. W drugim trybie zabezpieczenie działa bezzwłocznie po wykryciu światła przez czujniki (wystarczy pobudzenie jednego czujnika). Na module BIN4 można ustawić zworą bezpośrednie sterowanie jednego z wyjść przekaźnikowych sygnałem z czujników błysku. Bezpośrednie sterowanie wyjściem (nie przez program) pozwala na skrócenie opóźnienia sygnalizacji wykrycia łuku. Logika programowalna Moduł umożliwia tworzenie przez użytkownika funkcji logicznych, a także arytmetycznych, których argumentami są stany wewnętrzne, stany wejść oraz stany innych funkcji. Funkcje w module logiki mogą CPU A/C sterować wyjściami przekaźnikowymi, diodami na pulpicie, zabezpieczeniami lub innymi modułami programowymi. Zestaw funkcji obejmuje standardowe bramki logiczne, układy czasowe, przerzutniki, komparatory i operatory arytmetyczne. Układy czasowe i komparatory są sparametryzowane użytkownik może modyfikować ich nastawy, bez potrzeby ingerencji w utworzoną strukturę funkcji. Logika jest tworzona za pomocą programu BEL_Navi (program do obsługi zabezpieczenia) i wgrywana do urządzenia tak jak inne nastawienia. Łączność Zabezpieczenie może być wyposażone w dwa moduły łączności o różnym wyposażeniu komunikacyjnym. Mogą to być: - interfejs światłowodów szklanych lub plastikowych, - CANbus, - RS485/RS422, - RS232, - Ethernet 100BASE-TX, - Ethernet 100BASE-FX (światłowody szklane), - dwukanałowy interfejs 100BASE-FX (moduł DETH) - interfejs do magistrali BEL, - interfejs do magistrali LON. Możliwe protokoły transmisji to m.in.: DNP 3.0, IEC , IEC , IEC , Modbus, BEL, PPM2 oraz IEC Zabezpieczenie może także pracować na łączu GSM poprzez zewnętrzny modem GPRS. Wyboru protokołu dokonuje się w konfiguracji urządzenia. Każdy z modułów komunikacyjnych może pracować z innym protokołem, co umożliwia podłączenie do zabezpieczenia na drodze informatycznej innych sterowników. Ex-BEL może wtedy dodatkowo pełnić rolę konwertera protokołów i/lub koncentratora danych w stosunku do podłączonych urządzeń. Zabezpieczenie posiada również kanał diagnostyczny wyprowadzony na panel czołowy. Dodatkowo urządzenie może być wyposażone w radiowy kanał diagnostyczny kompatybilny ze standardem Bluetooth. Realizacja automatyk stacyjnych w oparciu o magistralę CAN Magistrala CAN niezależnie do podstawowej funkcji przesyłania informacji telemechanicznych może być użyta do realizacji automatyk stacyjnych takich jak SCO, LRW, blokada ZSZ i SZR. W każdym zabezpieczeniu można zadeklarować grupę sygnałów rozgłaszanych na magistrali w trybie zdarzeniowym. Komunikaty te mają wyższy priorytet co zapewnia ich wytransmitowanie nawet w przypadku kolizji (jednoczesnego rozpoczęcia nadawania przez dwa lub więcej urządzeń). Zbiór sygnałów priorytetowych ze wszystkich pól tworzy tablicę zmiennych sieciowych dla całej stacji. Zmiennymi mogą być stany łączników, pobudzenie zabezpieczeń, sygnały blokady, wybrane pomiary itp. W sterowniku realizującym odbiorczym wybiera się z tablicy zmiennych sieciowych potrzebne sygnały i przy pomocy kalkulatora tworzy funkcję logiczną z wykorzystaniem zmiennych sieciowych i stanów lokalnych sterownika. Ten sam sterownik może być jednocześnie nadajnikiem jednych zmiennych sieciowych i odbiornikiem innych. Zmienne sieciowe i powiązania między zabezpieczeniami deklaruje się w konfiguracji urządzeń. Rejestrator zakłóceń szybkozmiennych Rejestrator zapisuje spróbkowane, mierzone bezpośrednio i wyliczane przebiegi analogowe, stany wejść oraz stany wewnętrzne zabezpieczenia. Może także rejestrować wartości kryterialne. Zestaw sygnałów do rejestracji wybiera się w konfiguracji zabezpieczenia. Standardowa częstotliwość próbkowania wynosi 1600Hz. Użytkownik może ustawić czas rejestracji przed wyzwoleniem, czas rejestracji po ustaniu przyczyny wyzwolenia oraz maksymalny czas rejestracji. Rejestrator można wyzwolić zmianą stanu dowolnego wejścia, sygnałem z dowolnego modułu zabezpieczeniowego lub kombinacją sygnałów. Rejestracje są przechowywane we wbudowanej pamięci nieulotnej w formacie COMTRADE 1991 lub 1999 (zależnie od ustawień). W pliku INF -2-

4 zapisywany jest dodatkowo dziennik zdarzeń związanych z zarejestrowanym zakłóceniem. Rejestrator przebiegów wolnozmiennych Rejestrator zapamiętuje wyliczane przebiegi wolnozmienne takie jak moce, częstotliwość, a także wartości skuteczne napięć, prądów itp. Rejestrator umożliwia śledzenie tych wartości w długich okresach godzinowych, dobowych lub dłuższych. Czas rejestracji zależy od ustawionej częstotliwości próbkowania, którą ustawia się w zakresie 0,1-3Hz. Rejestrator jest wyzwalany przekroczeniem nastawionego progu, zmianą stanu wejścia lub pobudzeniem zabezpieczenia. Podobnie jak w rejestratorze przebiegów szybkozmiennych można ustawić zapis przed momentem wyzwolenia, czas rejestracji po zaniku pobudzenia i maksymalny czas rejestracji. Rejestracje są zapisywane w formacie COMTRADE 1991 lub Rejestrator zdarzeń W zabezpieczeniu jest prowadzony dziennik - rejestrator zdarzeń, do którego trafiają informacje o pobudzeniu i zadziałaniu modułów zabezpieczeniowych, zmianie stanu wejść, sterowaniach, blokadach, stanach wewnętrznych urządzenia, przepływie sygnałów pomiędzy wewnętrznymi modułami urządzenia oraz alarmy systemowe. Wszystkie wpisy w dzienniku są opatrzone cechą czasu. Dziennik jest zapisywany w lokalnym systemie plików w pamięci nieulotnej o pojemności wielu tysięcy zdarzeń. Zdarzenia z danego dnia lub miesiąca są zapisywane w oddzielnym pliku. Pliki rejestratora Podstawowe parametry techniczne -3- zdarzeń mogą być automatycznie odczytywane z urządzenia za pomocą aplikacji AKW. Analiza jakości energii Zabezpieczenie może być wyposażone w programowy moduł analizatora jakości energii zgodny z normą PN-EN Analizator mierzy m.in. zawartość harmonicznych napięcia i prądu(do 15 harmonicznej), wykrywa przerwy w zasilaniu, zapady i wzrosty oraz szybkie zmiany napięcia. Analizator mierzy także współczynnik migotania światła. Wybrane pomiary (harmoniczne, wartości skuteczne, częstotliwość itp.) są uśredniane w zadanym okresie i archiwizowane. Oprogramowanie konfiguracyjno-diagnostyczne Z zabezpieczeniem jest dostarczany program BEL_Navi pracujący w środowisku Windows. Program umożliwia kompletną obsługę urządzenia, m.in. modyfikację parametrów, przypisanie sygnałów do zacisków, edycję logiki i powiązanie jej z innymi modułami programowymi, edycję schematu semigraficznego, blokowanie i odblokowywanie poszczególnych modułów. Dodatkowo program pełni funkcje diagnostyczne pozwala na odczyt pomiarów, stanu łączników, automatyk, informacji o stanie modułów, stanie wejść i wyjść. Program umożliwia także odczyt rejestracji zakłóceń i trendów, plików analizatora jakości energii oraz dzienników zdarzeń. Program może łączyć się z urządzeniem poprzez kanał diagnostyczny, kanał inżynierski lub poprzez sieć LAN (usługa Telnet). Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 2006/95/WE (LVD) oraz dyrektywy 2004/108/WE (EMC) Warunki pracy Temperatura pracy / przechowywania ( ) C; / ( ) C Wilgotność względna do 90% Zasilanie Napięcie zasilania U N wariant 1 =( )V Napięcie zasilania U N wariant 2 =(24 48)V Pobór mocy z zasilania <20W dla wersji standardowej Obwody wejść/wyjść dwustanowych Wejścia dwustanowe Napięcie wejściowe Wykonania standardowe: =24V, =48V, =110V, =220V Rozdzielczość czasowa 1 ms Wyjścia przekaźnikowe Znamionowy prąd 8 A/230V~ Zdolność łączeniowa 2000VA (obciążenie rezystancyjne) Czas impulsu w trybie sterowań impulsowych 0,1...10s Dokładność czasu impulsu 10 ms Obwody wejść prądowych Prądy fazowe Prąd znamionowy 1A lub 5A Wytrzymałość termiczna długotrwała nie mniejsza niż 2,2I n Wytrzymałość termiczna jednosekundowa 100I n Wytrzymałość termiczna dynamiczna 250I n Prądy I 0 Prąd znamionowy 1A lub 5A Zakres pomiarowy I 0max tor pierwszy: 5A lub 25A; tor drugi: 5A lub 15A Wytrzymałość termiczna długotrwała nie mniejsza niż 2,2I n Podstawowe moduły zabezpieczeniowe: Zabezpieczenie nadprądowe na prądach Liczba stopni 4 fazowych Zakres nastaw prądu 0,1...20I n Zakres nastaw czasu 0, ,00 s Zabezpieczenie nadprądowe zależne na Charakterystyka Zgodna z PN-EN prądach fazowych Zabezpieczenie nadprądowe Liczba stopni 2 ziemnozwarciowe Zakres nastaw prądu zależny od I 0max - zakresu pomiarowego wejścia I 0 : od 0,1I 0n do I 0max = 1, 3 lub 5I 0n Zakres nastaw czasu 0,05s 10,00 s Zabezpieczenie ziemnozwarciowe kierunkowe Zabezpieczenie ziemnozwarciowe admitancyjne Zabezpieczenie ziemnozwarciowe konduktancyjne Kąt środkowy co 1 Nastawa prądowa zależna od I 0max - zakresu pomiarowego wejścia I 0 : od 0,1I 0n do I 0max = 1, 3 lub 5I 0n Nastawa napięciowe 1,2...50V Czas 0, s Zakres nastaw admitancji 0,1-500 ms Nastawa napięciowa 1,2...50V Czas 0, ,00 s Zakres nastaw 0,1-500 ms Nastawa napięciowa 1,2...50V Czas 0, ,00 s

5 Zabezpieczenie ziemnozwarciowe Zakres nastaw susceptancji 0,1-500 ms susceptancyjne Nastawa napięciowa 1,2...50V Czas 0, ,00 s Automatyka SPZ Ilość załączeń Do 3 Pobudzanie/blokowanie automatyki Dowolnym stopniem zabezpieczenia nadprądowego fazowego lub dowolnym zabezpieczeniem ziemnozwarciowym Wyłączanie zwłoczne/bezzwłoczne Możliwość wyłączania bezzwłocznego w każdym cyklu Automatyka SCO Liczba stopni konfigurowalna, do 8 Zakres częstotliwości Hz Czas 0,01 10,00 s Zabezpieczenia od tempa zmian napięcia Tryby pracy du/dt praca bez progu napięciowego Tryby pracy u+du/dt praca z rozruchowym progiem napięciowym Tryby pracy u+ Δu/Δt średnie tempo zmian z rozruchowym progiem napięciowym Kierunek zmian Nastawialny: spadek lub wzrost napiecia Wartość rozruchowa tempa zmian 0,025 - I Un/s Czas zadziałania 0,1-10,0 s Zabezpieczenie od tempa zmian Tryby pracy df/dt praca bez progowej częstotliwości rozruchowej częstotliwości Tryby pracy f+df/dt praca z progową częstotliwością rozruchową Tryby pracy f+ Δf/Δt średnie tempo zmian z progową częstotliwością rozruchową Kierunek zmian Nastawialny: spadek lub wzrost częstotliwości Wartość rozruchowa tempa zmian 0,2-10 Hz/s Czas zadziałania 0,1-10,0 s Częstotliwość rozruchowa 45,0-50,0 Hz Automatyka SPZ po SCO Zakres częstotliwości 49,9 55,0 Hz Czas 0,01 100,00 s Zabezpieczenie przeciążeniowe - model Alarmowy przyrost temperatury (60 180)% temp. nomin cieplny Przyrost temperatury powodujący wyłączenie (80 200)% temp. nomin Temperatura powodująca ustąpienie pobudzenia (30-90)% temp. nomin. Zabezpieczenie od asymetrii napięcia Wartość rozruchowa 0,6-90,0 % (składowa przeciwna do zgodnej U 2 /U 1 ) Czas zadziałania 0,01-600,0 s Zabezpieczenie od asymetrii obciążenia Wartość rozruchowa 0,6-90,0 % (składowa przeciwna do zgodnej I 2 /I 1 ) Czas zadziałania 0,01-600,0 s Zabezpieczenie od kierunku mocy Minimalny prąd rozruchowy od 0,01 I n czynnej Minimalne napięcie rozruchowe od 0,05 U n Czas zadziałania 0,01-10,0 s Kierunek działania Przód / Tył Zabezpieczenie od wartości kosinusa φ Wartość rozruchowa 0,1-1,0 Czas zadziałania 0,1-10,0 s Zabezpieczenie łukoochronne (opcja) Zewnętrzne czujniki błysku Typ VA 1 DA6 firmy Vamp Ltd (standardowo przewód 6m) Liczba czujników od 1 do 4 Progowe natężenie oświetlenia 8000 lx Typ sygnału prądowy Sposób podłączenia para przewodów - skrętka Tryby pracy Działanie bezzwłoczne bez powiązania z innymi zabezpieczeniami Działanie w powiązaniu z stopniem nadprądowym lub podnapięciowym Wyjście sygnalizacji zadziałania Możliwość bezpośredniego pobudzenia wyjścia sterowniczego przez sygnał z interfejsu czujnikowego Czas własny 35 ms przy sterowaniu wyłącznikiem poprzez program 10 ms wyjście sterownicze pobudzane bezpośrednio bez ingerencji programu Moduły łącznościowe: RS 485/RS422 Maksymalna długość łącza 1200m (zależna od prędkości) Prędkość transmisji do bit/s POF Typ złącza Versatile Link firmy Avago Technologies Maksymalna długość łącza 100m / plastikowy Prędkość transmisji do bit/s LAN Standard 1 100Base-TX, skrętka UTP Standard 2 100Base-FX, światłowody szklane Standard 3 Podwójny interfejs fizyczny 100Base-FX, światłowody szklane złącza LC CAN Prędkość transmisji do 1Mb/s RS 232 Typ złącza RJ-45 (zgodne z EIA-561) Prędkość transmisji do bit/s GFO Typ złącza ST Prędkość transmisji do bit/s BEL Typ łącza Różnicowe z izolacją transformatorową Prędkość transmisji 9600 bit/s LON Typ złącza interfejs do magistrali LONWORKS Prędkość transmisji 78 kbit/s Kanał radiowy zgodny ze standardem Bluetooth Uwaga! Funkcjonalność konkretnego urządzenia wynika z funkcji wybranych z karty dla zamawiającego. -4-

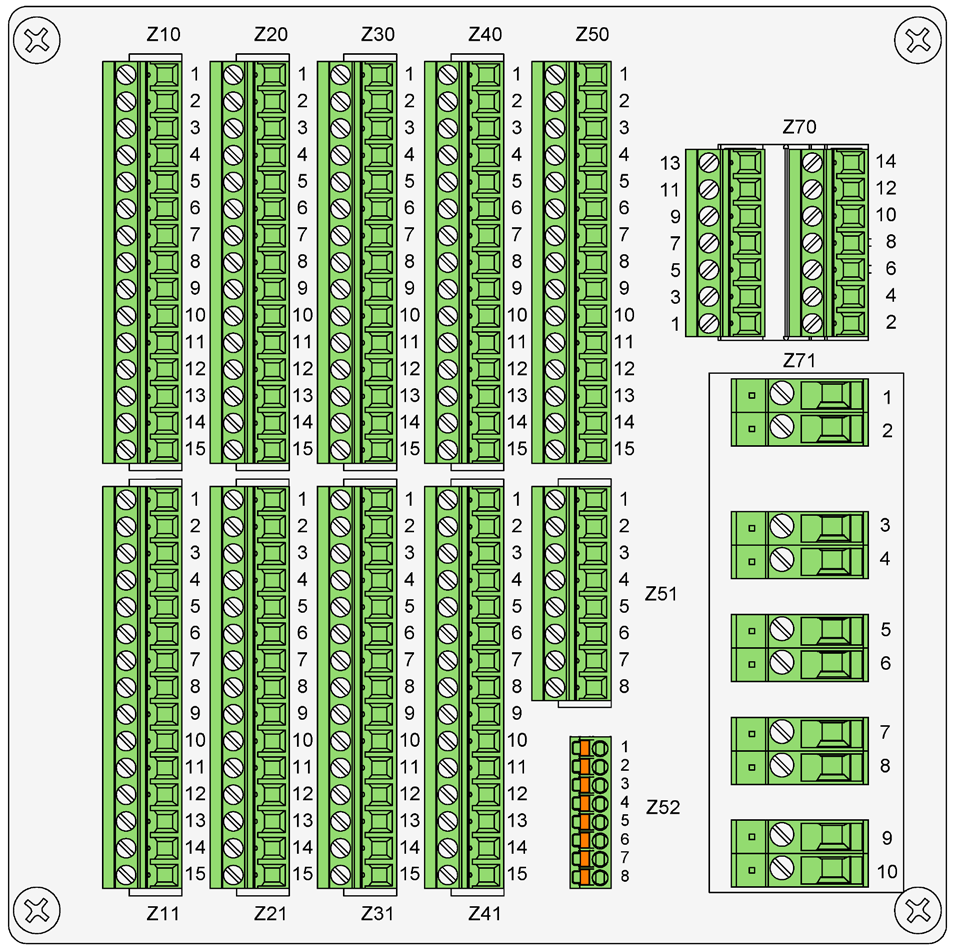

6 Wymiary wersja zatablicowa Wymiary wersja natablicowa Układ złączy i zacisków Z10 - wyjścia sterownicze, obwody sterowania wyłącznikiem z kontrolą ciągłości, Z11 - wejścia dwustanowe, zasilanie pomocnicze, Z20, Z21 - wejścia / sterowania pierwszego modułu peryferyjnego, Z30, Z31 - wejścia / sterowania drugiego modułu peryferyjnego, Z40, Z41 - wejścia / sterowania trzeciego modułu peryferyjnego, Z50, Z51 - wejścia / sterowania czwartego modułu peryferyjnego, Z52 - wejścia do czujników błysku zabezpieczenie łukoochronne Z70 - wejścia pomiaru napięcia, Z71 - wejścia pomiaru prądu. 1. Układ złączy pokazany dla pełnej obsady modułów peryferyjnych z opcjonalnym modułem z wejściami do czujników łuku (czwarty moduł peryferyjny). 2. Sygnały na złączach Z20...Z41 zależne od typów modułów peryferyjnych (wejścia dwustanowe i/lub wyjścia sterownicze) -5-

7 Przykładowy schemat przyłączeniowy EKT/ASzP/1,8-6-

8 Karta zamawiającego zabezpieczenie Ex-BEL_Z 1. Zasilanie - napięcie pomocnicze V ~ / V Z V Z2 2. Montaż natablicowy O1 zatablicowy O2 3. Obwody pomiarowe (wybór jednego z dwóch wariantów pakietów pomiarowych) Pakiet pomiarowy z jednozakresowymi torami prądowymi (In albo 1A, albo 5A) bez możliwości kontroli synchronizmu: Prądy fazowe (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 20 x 1A = 20 A) I nom = 1 A PI1 prąd znamionowy 5 A (zakres pomiaru 20 x 5A = 100 A) I nom = 5 A PI5 Prąd I 0 (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 5 x 1A = 5 A) I 0nom = 1 A PN1 prąd znamionowy 5 A (zakres pomiaru 5 x 5A = 25 A) I 0nom = 5 A PN2 Prąd I 0 - drugi prąd I 0 lub prąd niezrównoważenia baterii kondensatorów I g (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 5 x 1A = 5 A) I 0nom = 1 A PD1 prąd znamionowy 5 A (zakres pomiaru 3 x 5A = 15 A) I 0nom = 5 A PD2 Uniwersalny pakiet z dwuzakresowymi torami prądowymi 1 A i 5 A oraz możliwością kontroli synchronizmu: Prądy fazowe (zakresy pomiarowe 20 x 1A = 20 A, 20 x 5A = 100 A) I nom = 1 A / 5 A Prąd I 0 (zakresy pomiarowe 5 x 1A = 5 A, 5 x 5A = 25 A) I 0nom = 1 A / 5 A PE2 1 Prąd I 0 /I g (zakresy pomiarowe 5 x 1A = 5 A, 3 x 5A = 15 A) I 0nom = 1 A / 5 A Załączanie z kontrolą synchronizmu (tylko dla pakietu PE2) jest SC1 1 Napięcia fazowe; zakres pomiaru 100 V Napięcie U 0; zakres pomiaru 100 V standard standard Napięcie U 4; zakres pomiaru 120 V standard PS1 4. Napięcie wejść dwustanowych (można wybrać tylko jedną opcję) 110 V- U SYG = 110 V- B1 220 V- U SYG = 220 V- B2 24 V- U SYG = 24 V- B3 inne: - wymaga uzgodnienia z producentem U SYG = V- BX 5. Kontrola ciągłości obwodu wyłączającego Brak kontroli ciągłości obwodu wyłączającego - KW0 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 220V- U STER = 220 V- KW1 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 220V- U STER = 220 V- KW2 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 110V- U STER = 110 V- KW3 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 110V- U STER = 110 V- KW4 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 24V- U STER = 24 V- KW5 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 24V- U STER = 24 V- KW6 6. Kontrola ciągłości obwodu załączającego Brak kontroli ciągłości obwodu załączającego - KZ0 Kontrola na zaciskach Z10-5/6 napięcie sterujące 220V- U STER = 220 V- KZ1 Kontrola na zaciskach Z10-5/6 napięcie sterujące 110V- U STER = 110 V- KZ2 Kontrola na zaciskach Z10-5/6 napięcie sterujące 24V- U STER = 24 V- KZ3 1 Proszę skontaktować się z producentem w sprawie dostępności tej opcji. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 1 z 6

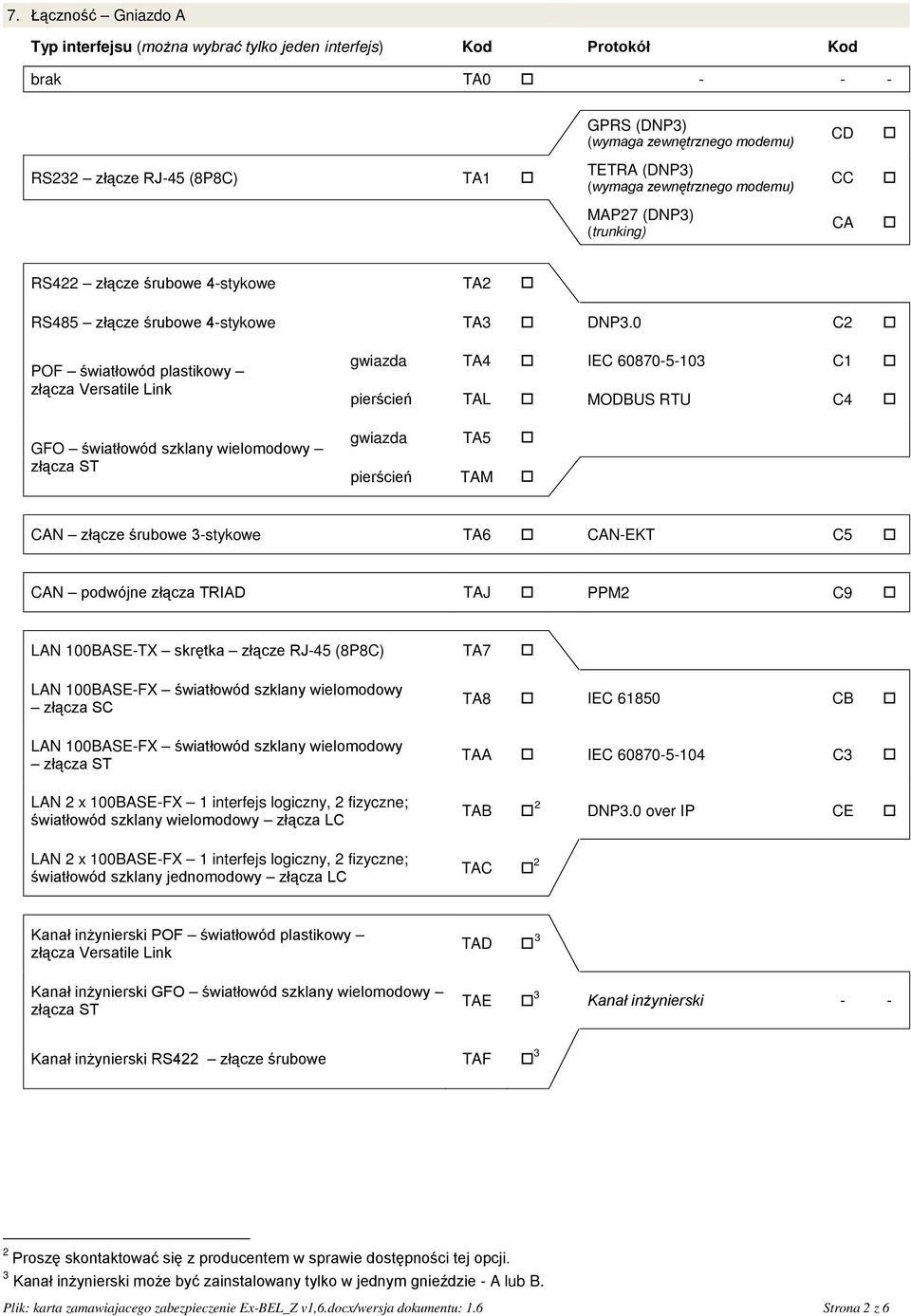

9 7. Łączność Gniazdo A Typ interfejsu (można wybrać tylko jeden interfejs) Kod Protokół Kod brak TA GPRS (DNP3) (wymaga zewnętrznego modemu) CD RS232 złącze RJ-45 (8P8C) TA1 TETRA (DNP3) (wymaga zewnętrznego modemu) CC MAP27 (DNP3) (trunking) CA RS422 złącze śrubowe 4-stykowe TA2 RS485 złącze śrubowe 4-stykowe TA3 DNP3.0 C2 POF światłowód plastikowy złącza Versatile Link GFO światłowód szklany wielomodowy złącza ST gwiazda TA4 IEC C1 pierścień TAL MODBUS RTU C4 gwiazda TA5 pierścień TAM CAN złącze śrubowe 3-stykowe TA6 CAN-EKT C5 CAN podwójne złącza TRIAD TAJ PPM2 C9 LAN 100BASE-TX skrętka złącze RJ-45 (8P8C) TA7 LAN 100BASE-FX światłowód szklany wielomodowy złącza SC LAN 100BASE-FX światłowód szklany wielomodowy złącza ST LAN 2 x 100BASE-FX 1 interfejs logiczny, 2 fizyczne; światłowód szklany wielomodowy złącza LC LAN 2 x 100BASE-FX 1 interfejs logiczny, 2 fizyczne; światłowód szklany jednomodowy złącza LC TA8 IEC CB TAA IEC C3 TAB 2 DNP3.0 over IP CE TAC 2 Kanał inżynierski POF światłowód plastikowy złącza Versatile Link Kanał inżynierski GFO światłowód szklany wielomodowy złącza ST TAD 3 TAE 3 Kanał inżynierski - - Kanał inżynierski RS422 złącze śrubowe TAF 3 2 Proszę skontaktować się z producentem w sprawie dostępności tej opcji. 3 Kanał inżynierski może być zainstalowany tylko w jednym gnieździe - A lub B. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 2 z 6

10 8. Łączność gniazdo B Typ interfejsu (można wybrać tylko jeden interfejs) Kod Protokół Kod brak TB GPRS (DNP3) (wymaga zewnętrznego modemu) CD RS232 złącze RJ-45 (8P8C) TB1 TETRA (DNP3) (wymaga zewnętrznego modemu) CC MAP27 (DNP3) (trunking) CA RS422 złącze śrubowe 4-stykowe TB2 RS485 złącze śrubowe 4-stykowe TB3 DNP3.0 C2 POF światłowód plastikowy złącza Versatile Link GFO światłowód szklany wielomodowy złącza ST gwiazda TB4 IEC C1 pierścień TBL MODBUS RTU C4 gwiazda TB5 pierścień TBM CAN złącze śrubowe 3-stykowe TB6 CAN-EKT C5 CAN podwójne złącza TRIAD TBJ PPM2 C9 LAN 100BASE-TX skrętka złącze RJ-45 (8P8C) TB7 5 IEC CB LAN 100BASE-FX światłowód szklany wielomodowy złącza SC LAN 100BASE-FX światłowód szklany wielomodowy złącza ST TB8 5 IEC C3 TBA 5 DNP3.0 over IP CE Tylko kanał inżynierski CF Kanał inżynierski POF światłowód plastikowy złącza Versatile Link Kanał inżynierski GFO światłowód szklany wielomodowy złącza ST TBD 4 TBE 4 Kanał inżynierski - - Kanał inżynierski RS422 złącze śrubowe TBF 4 Interfejs BEL TA9 Protokół BEL C6 TTL 2 kanały szeregowe, poziom 0-5V z CTS/RTS (wymagają zewnętrznych konwerterów) TTL 4 kanały szeregowe, poziom 0-5V bez CTS/RTS (wymagają zewnętrznych konwerterów) TBG 5 TBJ 5 Uzgodniony z producentem 4 Kanał inżynierski może być zainstalowany tylko w jednym gnieździe - A lub B. 5 Proszę skontaktować się z producentem w sprawie dostępności tej opcji Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 3 z 6

11 9. Łączność kanał diagnostyczny RS232 standard DG0 USB DG Rejestrator zakłóceń 11. Rejestrator przebiegów wolnozmiennych (trendów) 12. Analiza jakości energii 13. Konfiguracja płytek wejść/wyjść pozycja w kasecie Pozycja 1 - pakiet zasilacza i I/O (6 sterowań - w tym podwójne sterowanie otwórz wyłącznik i pojedyncze zamknij wyłącznik z opcjonalną kontrolą ciągłości obwodu, 8 wejść) standard R1 jest S1 jest Q1 standard Pozycja 2 pakiety: BI1, BI2, BI3 P2 * Pozycja 3 pakiety: BI1, BI2, BI3 P3 * Pozycja 4 pakiety: BI1, BI2, BI3 P4 * Pozycja 5 pakiety: BI1, BI2, BI3, BI4 z wejściami do czujników błysku łuku P5 * Pozycja 7 pakiet pomiarowy standard * - należy wpisać BI1, BI2, BI3 lub BI4 Dostępne pakiety I/O: BI1 standardowy pakiet I/O: - 7 sterowań - 11 wejść dwustanowych, BI2 pakiet wejść dwustanowych: - bez sterowań, - 26 wejść dwustanowych; BI3 pakiet sterowań: - 15 sterowań, - bez wejść dwustanowych; BI4 pakiet z wejściami do czujników błysku łuku - tylko na pozycji 5: - 4 sterowania (w tym jedno opto-mos), - 11 wejść dwustanowych; - 4 wejścia do czujników błysku. Uwaga: Urządzenie jest wyposażone w standardową konfigurację obejmującą typową funkcjonalność. Konfiguracja ta jest wliczona w cenę urządzenia. Użytkownik otrzymuje darmową aplikację do modyfikacji konfiguracji. Przed przeprowadzeniem modyfikacji pliku konfiguracyjnego zaleca odbycie odpowiedniego szkolenia w firmie Elkomtech. Firma Elkomtech może odpłatnie dokonać modyfikacji plików konfiguracyjnych według specyfikacji użytkownika. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 4 z 6

12 Przykłady zamówienia Przykład 1 Ex-BEL_Z Z1 - O2 - PI5 - PN1 - PD1- B2 - KW1 - KZ0 - TA3 - C2 - TBD - DG0 - P2BI1 - P3BI1 Zasilanie V ~ / V Montaż zatablicowy Prądy fazowe In=5A Prądy I 0 In=1A Prądy I 0 In=1A Napięcie sygnalizacji 220V- KCOW x 2; napięcie sterownicze 220V- Brak kontroli obwodu załączającego Łączność: gniazdo A RS485 Protokół DNP3.0 Łączność gniazdo B kanał inżynierski światłowód plastikowy Kanał diagnostyczny RS232 Na pozycji 2 pakiet BI1 7 sterowań / 11 wejść Na pozycji 3 pakiet BI1 7 sterowań / 11 wejść Brak rejestratora trendów, brak analizy jakości energii, brak kontroli synchronizmu (tylko z opcją PE2) Opcje w standardzie - nie wymagające wyspecyfikowania: - pomiar napięć fazowych zakres 100V; - pomiar napięcia U 0 zakres 100V; - pomiar napięcia U4 zakres 120V; - rejestrator zakłóceń; - wejścia-wyjścia pakietu zasilacza: podwójne sterowanie wyłącz wyłącznik; sterowanie załącz wyłącznik; 4 sterowania ogólnego przeznaczenia; 8 wejść dwustanowych. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 5 z 6

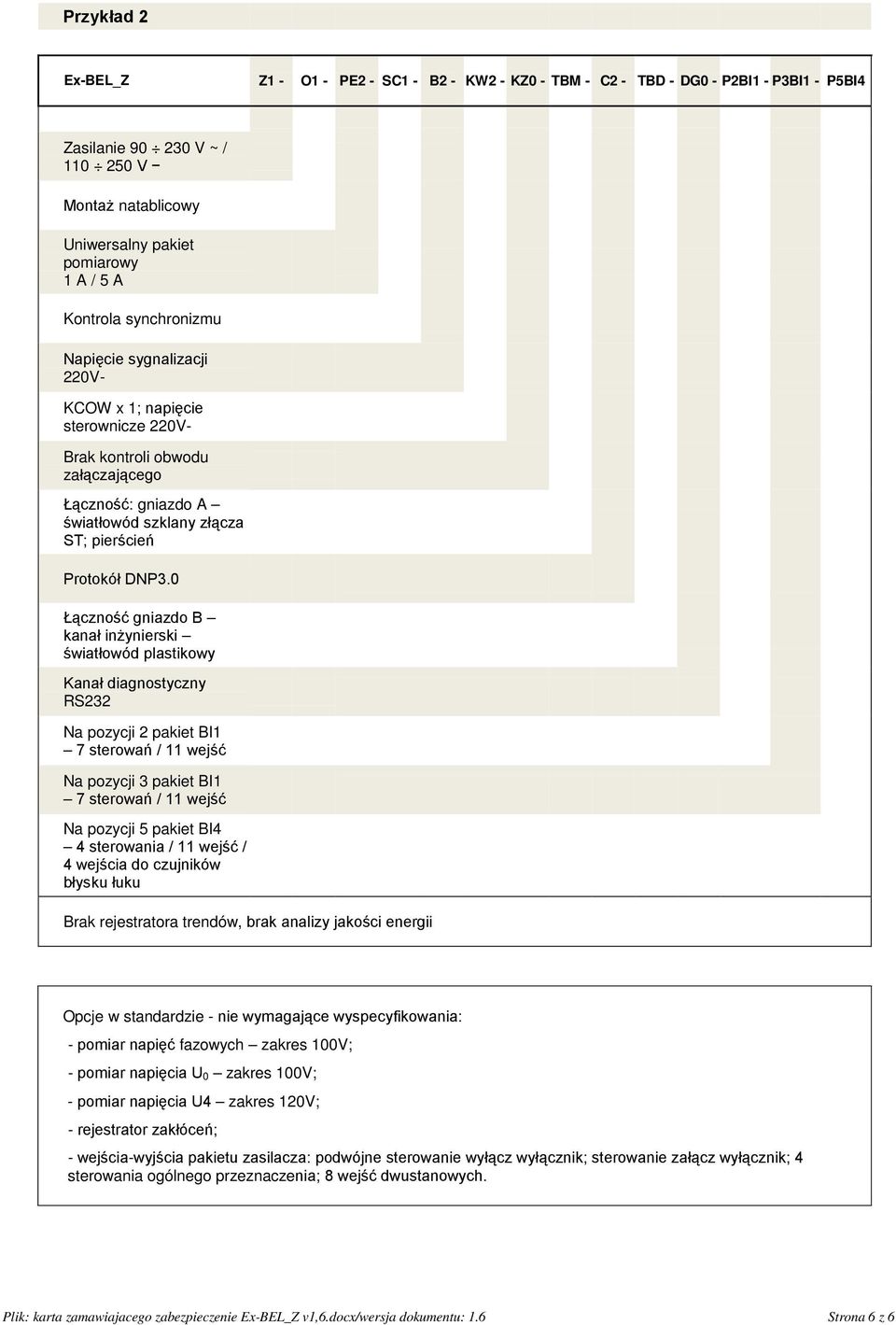

13 Przykład 2 Ex-BEL_Z Z1 - O1 - PE2 - SC1 - B2 - KW2 - KZ0 - TBM - C2 - TBD - DG0 - P2BI1 - P3BI1 - P5BI4 Zasilanie V ~ / V Montaż natablicowy Uniwersalny pakiet pomiarowy 1 A / 5 A Kontrola synchronizmu Napięcie sygnalizacji 220V- KCOW x 1; napięcie sterownicze 220V- Brak kontroli obwodu załączającego Łączność: gniazdo A światłowód szklany złącza ST; pierścień Protokół DNP3.0 Łączność gniazdo B kanał inżynierski światłowód plastikowy Kanał diagnostyczny RS232 Na pozycji 2 pakiet BI1 7 sterowań / 11 wejść Na pozycji 3 pakiet BI1 7 sterowań / 11 wejść Na pozycji 5 pakiet BI4 4 sterowania / 11 wejść / 4 wejścia do czujników błysku łuku Brak rejestratora trendów, brak analizy jakości energii Opcje w standardzie - nie wymagające wyspecyfikowania: - pomiar napięć fazowych zakres 100V; - pomiar napięcia U 0 zakres 100V; - pomiar napięcia U4 zakres 120V; - rejestrator zakłóceń; - wejścia-wyjścia pakietu zasilacza: podwójne sterowanie wyłącz wyłącznik; sterowanie załącz wyłącznik; 4 sterowania ogólnego przeznaczenia; 8 wejść dwustanowych. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 6 z 6
