Instrukcja obsługi. Turbiny ze światłem Turbiny bez światła

Transkrypt

1 Instrukcja obsługi Turbiny ze światłem Turbiny bez światła

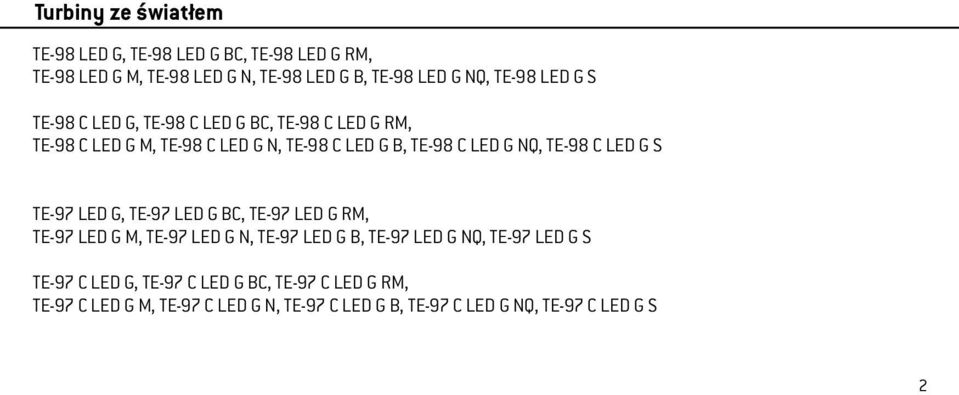

2 Turbiny ze światłem TE-98 LED G, TE-98 LED G BC, TE-98 LED G RM, TE-98 LED G M, TE-98 LED G N, TE-98 LED G B, TE-98 LED G NQ, TE-98 LED G S TE-98 C LED G, TE-98 C LED G BC, TE-98 C LED G RM, TE-98 C LED G M, TE-98 C LED G N, TE-98 C LED G B, TE-98 C LED G NQ, TE-98 C LED G S TE-97 LED G, TE-97 LED G BC, TE-97 LED G RM, TE-97 LED G M, TE-97 LED G N, TE-97 LED G B, TE-97 LED G NQ, TE-97 LED G S TE-97 C LED G, TE-97 C LED G BC, TE-97 C LED G RM, TE-97 C LED G M, TE-97 C LED G N, TE-97 C LED G B, TE-97 C LED G NQ, TE-97 C LED G S 2

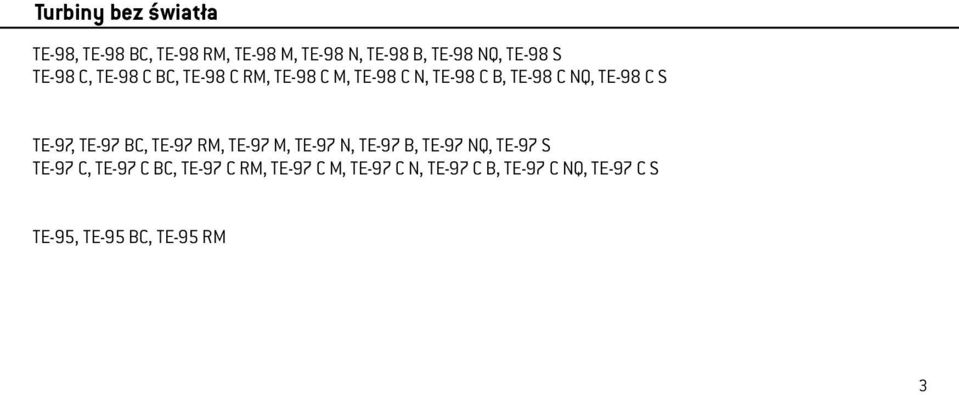

3 Turbiny bez światła TE-98, TE-98 BC, TE-98 RM, TE-98 M, TE-98 N, TE-98 B, TE-98 NQ, TE-98 S TE-98 C, TE-98 C BC, TE-98 C RM, TE-98 C M, TE-98 C N, TE-98 C B, TE-98 C NQ, TE-98 C S TE-97, TE-97 BC, TE-97 RM, TE-97 M, TE-97 N, TE-97 B, TE-97 NQ, TE-97 S TE-97 C, TE-97 C BC, TE-97 C RM, TE-97 C M, TE-97 C N, TE-97 C B, TE-97 C NQ, TE-97 C S TE-95, TE-95 BC, TE-95 RM 3

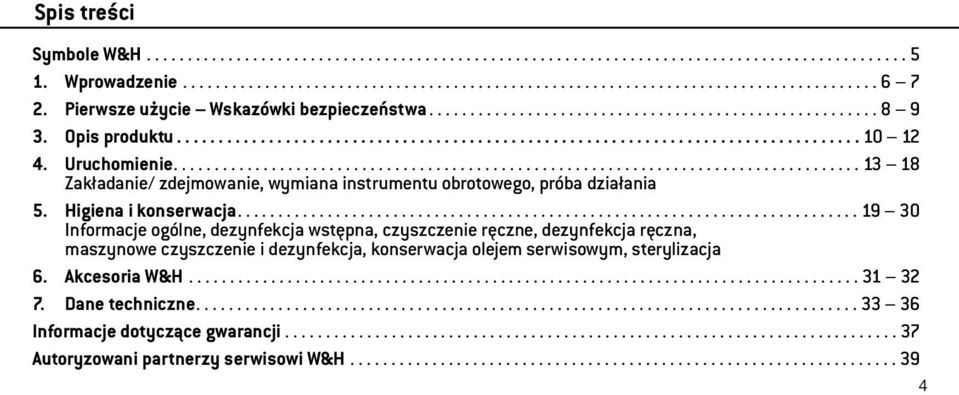

4 Spis treści Symbole W&H Wprowadzenie Pierwsze użycie Wskazówki bezpieczeństwa Opis produktu Uruchomienie Zakładanie/ zdejmowanie, wymiana instrumentu obrotowego, próba działania 5. Higiena i konserwacja Informacje ogólne, dezynfekcja wstępna, czyszczenie ręczne, dezynfekcja ręczna, maszynowe czyszczenie i dezynfekcja, konserwacja olejem serwisowym, sterylizacja 6. Akcesoria W&H Dane techniczne Informacje dotyczące gwarancji Autoryzowani partnerzy serwisowi W&H

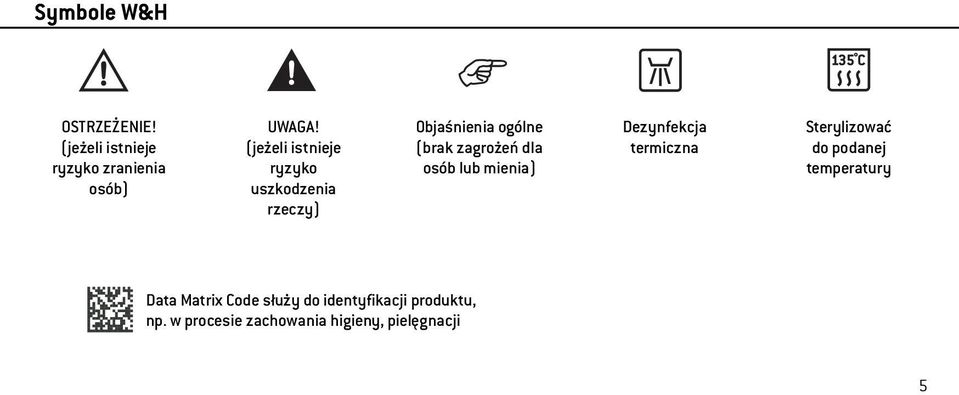

5 Symbole W&H OSTRZEŻENIE! (jeżeli istnieje ryzyko zranienia osób) UWAGA! (jeżeli istnieje ryzyko uszkodzenia rzeczy) Objaśnienia ogólne (brak zagrożeń dla osób lub mienia) Dezynfekcja termiczna Sterylizować do podanej temperatury Data Matrix Code służy do identyfikacji produktu, np. w procesie zachowania higieny, pielęgnacji 5

6 1. Wprowadzenie Zadowolenie klientów jest najważniejszą kwestią polityki jakościowej firmy W&H. Niniejszy produkt W&H został zaprojektowany, wykonany i sprawdzony zgodnie z odpowiednimi przepisami prawnymi, normami produkcji i jakości. Bezpieczeństwo użytkownika oraz bezpieczeństwo pacjentów Przed pierwszym użyciem prosimy przeczytać instrukcję obsługi. Zawiera ona informacje na temat sposobu obchodzenia się z produktem oraz jego bezawaryjnej, ekonomicznej i bezpiecznej obsługi. Przeznaczenie produktu Turbina dentystyczna jest przeznaczona do wykonywania następujących czynności: usuwanie materiału próchnicowego, preparacja ubytków próchnicowych i koron, usuwanie wypełnień, wykańczanie powierzchni zębów oraz powierzchni odbudowy. Niezgodne z przeznaczeniem zastosowanie może doprowadzić do uszkodzenia turbiny, stwarzając przez to zagrożenie dla pacjenta, użytkownika i osób trzecich. 6

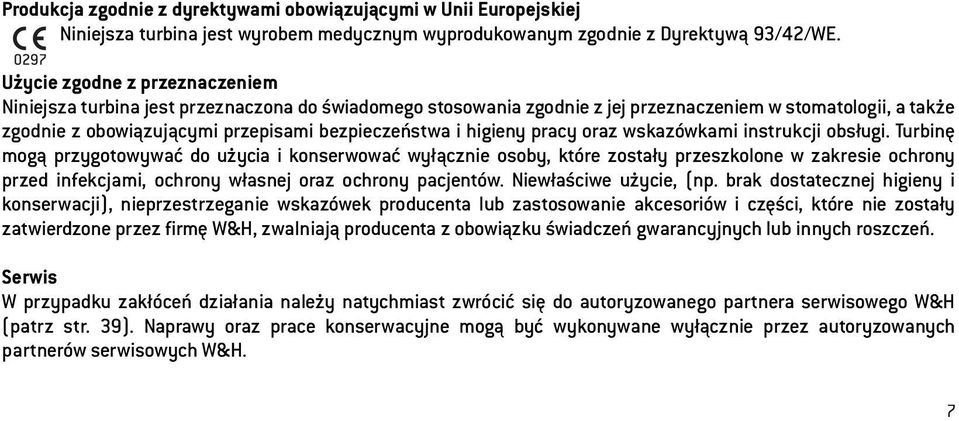

7 Produkcja zgodnie z dyrektywami obowiązującymi w Unii Europejskiej Niniejsza turbina jest wyrobem medycznym wyprodukowanym zgodnie z Dyrektywą 93/42/WE. Użycie zgodne z przeznaczeniem Niniejsza turbina jest przeznaczona do świadomego stosowania zgodnie z jej przeznaczeniem w stomatologii, a także zgodnie z obowiązującymi przepisami bezpieczeństwa i higieny pracy oraz wskazówkami instrukcji obsługi. Turbinę mogą przygotowywać do użycia i konserwować wyłącznie osoby, które zostały przeszkolone w zakresie ochrony przed infekcjami, ochrony własnej oraz ochrony pacjentów. Niewłaściwe użycie, (np. brak dostatecznej higieny i konserwacji), nieprzestrzeganie wskazówek producenta lub zastosowanie akcesoriów i części, które nie zostały zatwierdzone przez firmę W&H, zwalniają producenta z obowiązku świadczeń gwarancyjnych lub innych roszczeń. Serwis W przypadku zakłóceń działania należy natychmiast zwrócić się do autoryzowanego partnera serwisowego W&H (patrz str. 39). Naprawy oraz prace konserwacyjne mogą być wykonywane wyłącznie przez autoryzowanych partnerów serwisowych W&H. 7

8 2. Pierwsze użycie Wskazówki bezpieczeństwa > Użycie turbiny ze światłem dozwolone jest tylko z unitami stomatologicznymi spełniającymi wymogi normy IEC (EN ) i IEC (EN ). Zasilacz użyty w unicie stomatologicznym musi spełniać następujące wymagania: > Normy przedmiotowe w zakresie wartości prądu upływu. > Napięcie wtórne musi być bez uziemienia. > Obwody wtórne muszą być zabezpieczone przed zwarciem oraz przed przeciążeniem. > Strefa zagrożenia M i G Turbina zgodnie z IEC / UL nie może być stosowana w atmosferze wybuchowej lub w zagrażających wybuchem mieszaninach środków znieczulających z tlenem lub gazem rozweselającym. > Należy zadbać o prawidłowe warunki eksploatacji sprzętu oraz sprawność układu chłodzenia urządzenia. > Dbać o dostarczanie odpowiedniej ilości płynu chłodzącego i usuwanie płynu z pola operacyjnego. W przypadku awarii układu chłodzenia należy natychmiast wyłączyć turbinę. > Do chłodzenia turbiny należy stosować tylko powietrze wytwarzane przez kompresory dentystyczne, które jest przefiltrowane, pozbawione oleju oraz schłodzone. 8

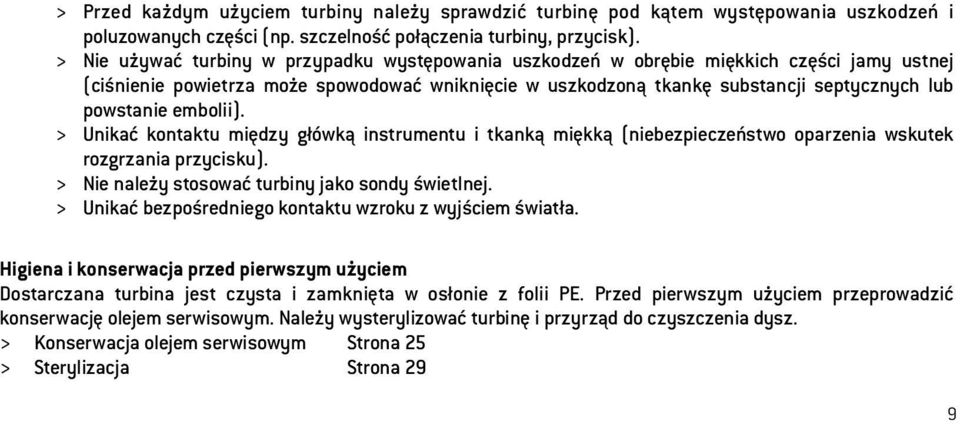

9 > Przed każdym użyciem turbiny należy sprawdzić turbinę pod kątem występowania uszkodzeń i poluzowanych części (np. szczelność połączenia turbiny, przycisk). > Nie używać turbiny w przypadku występowania uszkodzeń w obrębie miękkich części jamy ustnej (ciśnienie powietrza może spowodować wniknięcie w uszkodzoną tkankę substancji septycznych lub powstanie embolii). > Unikać kontaktu między główką instrumentu i tkanką miękką (niebezpieczeństwo oparzenia wskutek rozgrzania przycisku). > Nie należy stosować turbiny jako sondy świetlnej. > Unikać bezpośredniego kontaktu wzroku z wyjściem światła. Higiena i konserwacja przed pierwszym użyciem Dostarczana turbina jest czysta i zamknięta w osłonie z folii PE. Przed pierwszym użyciem przeprowadzić konserwację olejem serwisowym. Należy wysterylizować turbinę i przyrząd do czyszczenia dysz. > Konserwacja olejem serwisowym Strona 25 > Sterylizacja Strona 29 9

10 3. Opis produktu Turbina ze światłem/ bez światła montowana na szybkozłączkę Roto Quick ➊ Przycisk ➋ Dysze sprayu ➌ Dioda LED* ➍ Obudowa rękojeści ➎ Przyrząd do czyszczenia dysz ➏ Podłączenie do Roto Quick * TE-98 LED G / TE-98 C LED G TE-97 LED G / TE-97 C LED G C = z ceramicznymi łożyskami kulkowymi 10

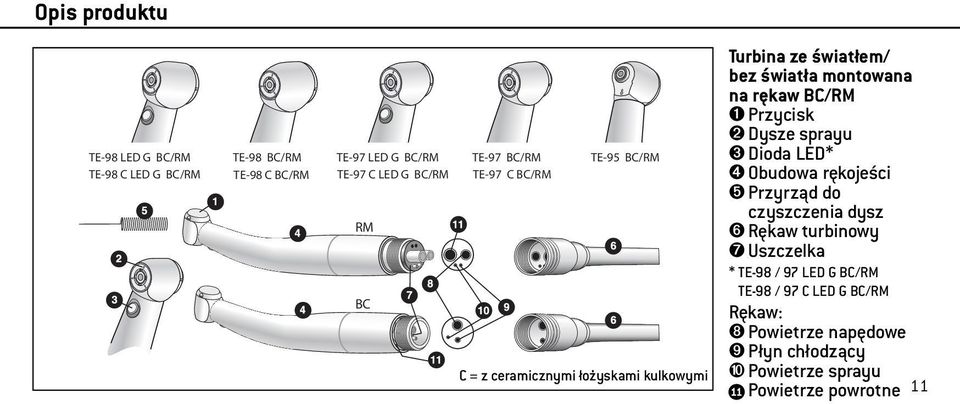

11 Opis produktu TE-98 LED G BC/RM TE-98 BC/RM TE-97 LED G BC/RM TE-97 BC/RM TE-95 BC/RM TE-98 C LED G BC/RM TE-98 C BC/RM TE-97 C LED G BC/RM TE-97 C BC/RM RM BC C = z ceramicznymi łożyskami kulkowymi Turbina ze światłem/ bez światła montowana na rękaw BC/RM ➊ Przycisk ➋ Dysze sprayu ➌ Dioda LED* ➍ Obudowa rękojeści ➎ Przyrząd do czyszczenia dysz ➏ Rękaw turbinowy ➐ Uszczelka * TE-98 / 97 LED G BC/RM TE-98 / 97 C LED G BC/RM Rękaw: ➑ Powietrze napędowe ➒ Płyn chłodzący ➓ Powietrze sprayu 11 Powietrze powrotne 11

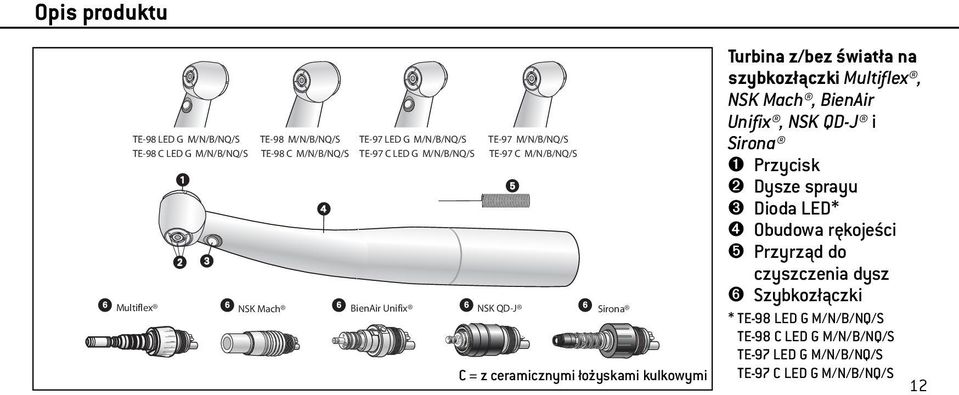

12 Opis produktu TE-98 LED G M/N/B/NQ/S TE-98 M/N/B/NQ/S TE-97 LED G M/N/B/NQ/S TE-97 M/N/B/NQ/S TE-98 C LED G M/N/B/NQ/S TE-98 C M/N/B/NQ/S TE-97 C LED G M/N/B/NQ/S TE-97 C M/N/B/NQ/S Multiflex NSK Mach BienAir Unifix NSK QD-J Sirona C = z ceramicznymi łożyskami kulkowymi Turbina z/bez światła na szybkozłączki Multiflex, NSK Mach, BienAir Unifix, NSK QD-J i Sirona ➊ Przycisk ➋ Dysze sprayu ➌ Dioda LED* ➍ Obudowa rękojeści ➎ Przyrząd do czyszczenia dysz ➏ Szybkozłączki * TE-98 LED G M/N/B/NQ/S TE-98 C LED G M/N/B/NQ/S TE-97 LED G M/N/B/NQ/S TE-97 C LED G M/N/B/NQ/S 12

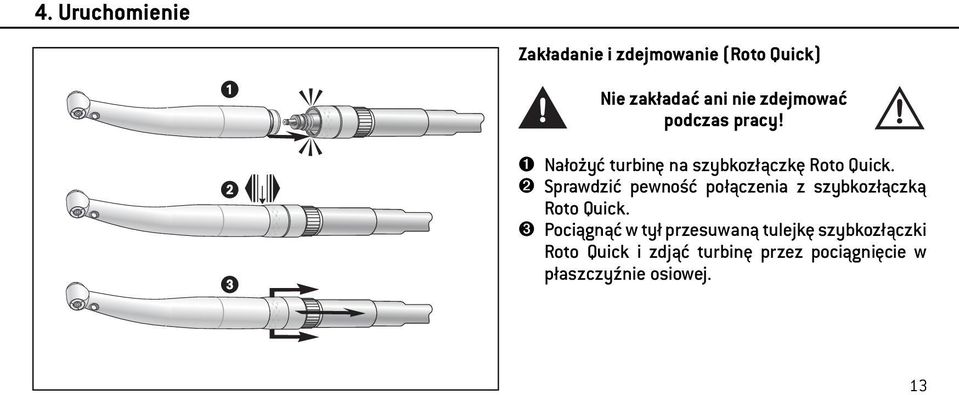

13 4. Uruchomienie Zakładanie i zdejmowanie (Roto Quick) Nie zakładać ani nie zdejmować podczas pracy! ➊ Nałożyć turbinę na szybkozłączkę Roto Quick. ➋ Sprawdzić pewność połączenia z szybkozłączką Roto Quick. ➌ Pociągnąć w tył przesuwaną tulejkę szybkozłączki Roto Quick i zdjąć turbinę przez pociągnięcie w płaszczyźnie osiowej. 13

14 Uruchomienie Zakładanie i zdejmowanie (rękaw BC/RM) Nie zakładać ani nie zdejmować podczas pracy! ➊ Turbinę ze złączem BC/RM włożyć w otwory rękawa turbinowego. ➋ Dokręcić nakrętkę rękawa. ➌ Sprawdzić szczelność połączenia turbiny ze złączem RM (w przypadku złącza BC niemożliwe, ponieważ powietrze powrotne wypływa przy tulei uchwytu). > Odkręcić nakrętkę i zdjąć turbinę z rękawa turbinowego. 14

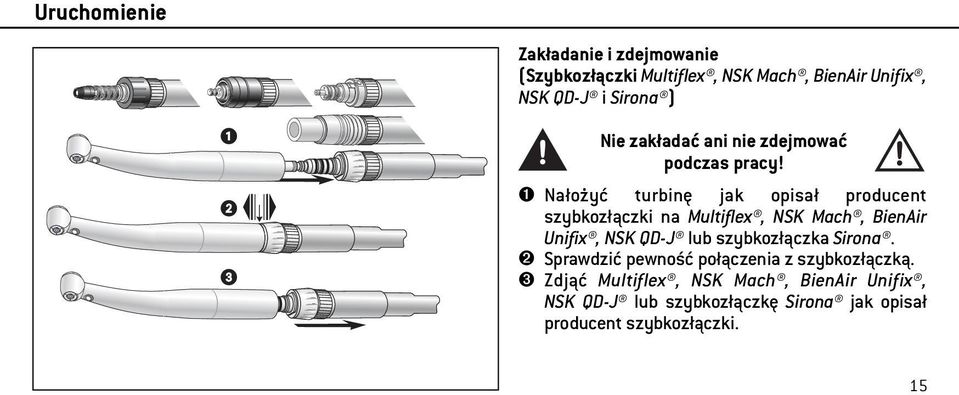

15 Uruchomienie Zakładanie i zdejmowanie (Szybkozłączki Multiflex, NSK Mach, BienAir Unifix, NSK QD-J i Sirona ) Nie zakładać ani nie zdejmować podczas pracy! ➊ Nałożyć turbinę jak opisał producent szybkozłączki na Multiflex, NSK Mach, BienAir Unifix, NSK QD-J lub szybkozłączka Sirona. ➋ Sprawdzić pewność połączenia z szybkozłączką. ➌ Zdjąć Multiflex, NSK Mach, BienAir Unifix, NSK QD-J lub szybkozłączkę Sirona jak opisał producent szybkozłączki. 15

16 Instrumenty obrotowe > Stosować wyłącznie instrumenty obrotowe w nienagannym stanie technicznym, których trzpienie wierteł odpowiadają normie DIN EN ISO Przestrzegać wskazówek producenta. > Instrument obrotowy zakładać tylko przy wyłączonej turbinie. > Nigdy nie dotykać pracujących lub zatrzymujących się instrumentów obrotowych. > Nigdy nie naciskać przycisku turbiny w trakcie użycia lub wybiegu turbiny. Prowadzi to do poluzowania się instrumentu obrotowego lub nagrzania przycisku (niebiezpieczeństwo zranienia). 16

17 Wymiana instrumentu obrotowego ➊ Nacisnąć przycisk i jednocześnie wsunąć instrument obrotowy aż do oporu. ➋ Sprawdzić pewność połączenia przez pociągnięcie w płaszczyźnie osiowej. ➌ Wyjąć instrument obrotowy przez naciśnięcie przycisku. 17

18 Próba działania > Założyć instrument obrotowy. > Uruchomić turbinę. > W przypadku usterek w działaniu (np. drgania, nietypowe dźwięki, nagrzewanie, awaria układu chłodzenia lub nieszczelność) lub zmiany koloru diody LED, należy natychmiast wyłączyć turbinę i zwrócić się do autoryzowanego partnera serwisowego W&H (patrz strona 39). 18

19 5. Higiena i konserwacja > Należy przestrzegać obowiązujących w danym kraju przepisów, dyrektyw, norm i wytycznych dotyczących czyszczenia, dezynfekcji i sterylizacji. > Turbinę można konserwować maszynowo lub ręcznie. > Zakładać odzież ochronną. > Wyjąć instrument obrotowy. > Zdjąć turbinę z szybkozłączki lub z rękawa turbinowego. > Zdezynfekować i wyczyścić turbinę natychmiast po każdym zabiegu, aby wypłukać płyny (np. krew, ślina itp.), które mogły ewentualnie wniknąć do wnętrza i uniknąć ich osadzania na wewnętrznych częściach końcówki. > Wysterylizować turbinę po zakończeniu ręcznego lub maszynowego czyszczenia i dezynfekcji jak również olejenia. > Sterylizować przyrząd do czyszczenia dysz po uprzednim wyczyszczeniu i zdezynfekowaniu. 19

20 Dezynfekcja wstępna > W przypadku silnego zabrudzenia należy wyczyścić końcówkę za pomocą chusteczek dezynfekujących. Używać wyłącznie środków do dezynfekcji, które nie działają utrwalająco na proteiny. Czyszczenie mechaniczne wewnątrz i z zewnątrz ➊ Umyć zdemineralizowaną wodą, stosując szczoteczkę (< 38 C). ➋ Następnie usunąć pozostałości wilgoci (chłonną szmatką lub sprężonym powietrzem). Nie zanurzać turbiny w roztworze dezynfekującym ani nie myć w myjce ultradźwiękowej! 20

21 Czyszczenie dysz sprayu ➌ Wyczyścić ostrożnie otwory wylotowe z zanieczyszczeń i osadów za pomocą przyrządu do czyszczenia dysz. > Przyrząd do czyszczenia dysz należy czyścić i dezynfekować w myjce ultradźwiękowej/kąpieli dezynfekującej. Czyszczenie rurki układu chłodzącego Rurkę układu chłodzącego przedmuchać sprężonym powietrzem. W przypadku zapchania dysz lub rurki sprayu zwrócić się do zwrócić się do autoryzowanego partnera serwisowego W&H (patrz strona 39). 21

22 Czyszczenie wyjścia światła Bezwzględnie unikać zarysowania powierzchni źródła światła! ➊ Wyjście światła myć płynnym środkiem czyszczącym za pomocą miękkiej ściereczki. ➋ Wyjście światła ostrożnie osuszyć za pomocą sprężonego powietrza lub ostrożnie za pomocą miękkiej ściereczki. Po każdym czyszczeniu przeprowadzić kontrolę wzrokową. Turbiny z uszkodzonym wyjściem światła nie uruchamiać i zwrócić się do autoryzowanego partnera serwisowego W&H (patrz strona 39). 22

23 Dezynfekcja ręczna > Dezynfekcja za pomocą środków dezynfekujących ➊ Zaleca się przecieranie powierzchni przeznaczonych do dezynfekcji. > Stosować tylko środki do dezynfekcji niezawierające chloru, które otrzymały certyfikat od oficjalnie uznanych instytutów certyfikujących. > Przestrzegać wskazówek producenta dotyczących użycia środków dezynfekujących. Po ręcznym czyszczeniu, dezynfekcji i konserwacji olejem serwisowym konieczna jest końcowa dezynfekcja termiczna (bez opakowania) lub sterylizacja (w opakowaniu) w sterylizatorze parowym klasy B lub S (zgodnie z EN 13060). 23

24 Mechaniczne czyszczenie i dezynfekcja wewnątrz i na zewną Turbina nadaje się do czyszczenia i dezynfekcji w termodezynfektorze. W&H zaleca przygotowywanie sprzętu w termodezynfektorze. > Przestrzegać zaleceń producentów środków czyszczących i urządzeń. > Zwrócić uwagę na to, by po dezynfekcji termicznej turbina była całkowicie sucha wewnątrz i na zewnątrz. Ewentualne pozostałości cieczy usunąć sprężonym powietrzem. > Po dezynfekcji termicznej natychmiast nasmarować osuszoną turbinę. 24

25 Codzienna konserwacja olejem serwisowym Stosować odpowiedni dozownik. ➊ Wyłącznie za pomocą oleju serwisowego marki W&H Service Oil F1, MD-400 > Przestrzegać wskazówek zawartych w instrukcji obsługi na opakowaniu oleju w aerozolu. lub ➋ Wyłącznie w urządzeniu W&H Assistina > Postępować zgodnie z instrukcją obsługi urządzenia Assistina. Zalecane cykle konserwacji: > Obowiązkowo po każdym czyszczeniu wewętrznym > Przed każdą sterylizacją lub > Po każdych 30 minutach użycia lub przynajmniej 1 x dziennie 25

26 Tygodniowa konserwacja olejem serwisowym ➊ Wyłącznie za pomocą oleju serwisowego marki W&H Service Oil F1, MD-400 > Założyć dozownik REF na opakowanie oleju w aerozolu. > Mocno przytrzymać turbinę. > Wcisnąć końcówkę dozownika do systemu mocowania. > Spryskiwać przez ok. 1 sekundę. lub 26

27 ➋ Wyłącznie w urządzeniu W&H Assistina > Założyć adapter REF na element napędowy urządzenia. Otwór wylotowy powinien być skierowany w dół. > Od dołu docisnąć turbinę od strony wiertła do adaptera. > Uruchomić urządzenie Assistina. > Docisnąć turbinę na ok. 10 sekund do adaptera. > Zdjąć turbinę z adaptera. > Zamknąć pokrywę urządzenia Assistina i odczekać, aż upłynie reszta czasu cyklu (ok. 25 sekund). 27

28 30 sekund Uruchomienie próbne po konserwacji olejem serwisowym ➊ Skierować turbinę główką w dół. ➋ Uruchomić turbinę na 30 sekund, aby usunąć zbędny olej. > W przypadku wypływu zanieczyszczeń cały proces służący zachowaniu higieny oraz czynności konserwacyjne należy powtórzyć. ➌ Ligniną lub miękką ściereczką wytrzeć turbinę. 28

29 Sterylizacja i przechowywanie W&H zaleca sterylizację zgodnie z normą EN 13060, klasa B > Postępować zgodnie z instrukcją obsługi producenta urządzenia. > Oczyścić, zdezynfekować i nasmarować przed każdą sterylizacją. > Zapakować hermetycznie turbinę i akcesoria w opakowaniu do materiałów sterylnych zgodnie z normą EN > Zwrócić uwagę, aby wyciągać tylko suchy materiał sterylny. > Materiał sterylny przechowywać w suchym miejscu chronionym przed dostępem pyłu. 29

30 Dozwolone procedury sterylizacyjne Należy przestrzegać obowiązujących w danym kraju przepisów, dyrektyw, norm i wytycznych. > Sterylizacja parą wodną w cyklach klasy B w sterylizatorach wykonanych zgodnie z normą EN Czas sterylizacji co najmniej 3 minuty w temperaturze 134 C lub > Sterylizacja parą wodną w cyklach klasy S w sterylizatorach wykonanych zgodnie z norma EN Musi być jednoznaczne dopuszczenie ze strony producenta dla sterylizacji turbin. Czas sterylizacji co najmniej 3 minuty w temperaturze 134 C 30

31 6. Akcesoria W&H Używać wyłącznie oryginalnych akcesoriów i części zamiennych W&H! Miejsce nabycia: partnerzy firmy W&H 301 W&H Assistina Adapter do turbin NSK ze stałym połączeniem 4-otworowym Adapter pośredni pomiędzy 2(3)-otworowym połączeniem Borden a stałym połączeniem 4-otworowym RM Adapter do urządzenia Assistina do wszystkich produktów W&H z systemem połączenia przez szybkozłączkę Roto Quick Adapter do urządzenia Assistina-do turbin na szybkozłączkę Multiflex Adapter do urządzenia Assistina do konserwacji systemu mocowania W&H Service Oil F1, MD-400 (6 pcs) Dozownik na olej do konserwacji systemu mocowania Dozownik na olej do wszystkich produktów W&H z systemem połączenia przez szybkozłączkę Roto Quick 31

32 Dozownik na olej do turbin na szybkozłączkę Multiflex Dozownik na olej do turbin na szybkozłączkę Bien Air Unifix Dozownik na olej do turbin na szybkozłączkę NSK Mach Dozownik na olej do turbin na szybkozłączkę NSK QD-J Dozownik na olej do turbin na szybkozłączkę Sirona Przyrząd do czyszczenia dysz Uszczelka RM Uszczelka BC 32

33 7. Dane techniczne * Multiflex jest zarejestrowaną marką firmy Kaltenbach & Voigt GmbH & Co. KG, Biberach * NSK Mach, NSK QD-J jest zarejestrowaną marką firmy NSK NAKANISHI INC., Japonia * BienAir Unifix jest zarejestrowaną marką firmy Bien-Air Dental SA, Bienne * Sirona jest zarejestrowaną marką firmy Sirona Dental Systems GmbH, Bensheim ** W przypadku stosowania dłuższych instrumentów obrotowych użytkownik musi zapewnić bezpieczeństwo sobie, pacjentom i osobom postronnym poprzez dobór właściwych warunków eksploatacji. *** Ciśnienie powietrza chip blower/ ciśnienie wody należy ustawiać jednocześnie (ciśnienie powietrza chip blower musi być wyższe niż ciśnienie wody). Dane dotyczące mocy oraz prędkości obrotowej napędów powietrznych zależą w dużym stopniu od jakości zastosowanych rękawów turbinowych i dlatego mogą odbiegać od wartości podanych. 33

34 Turbiny Alegra ze światłem TE-98 (C) LED G TE-97 (C) LED G TE-98 (C) LED G BC/RM TE-97 (C) LED G BC/RM TE-98 (C) LED G M*/N*/B*/NQ*/S* TE-97 (C) LED G M*/N*/B*/NQ*/S* Instrumenty obrotowe EN ISO :1995 (Ø mm) 1,6 0,01 1,6 0,01 Maks. długość zaakceptowana przez W&H (mm) 25** 21** Min. długość mocowania do oporu do oporu Maks. średnica instrumentu obrotowego (mm) 2 2 Maks. prędkość obrotowa napędu (obr./min.) ± ± Ilość płynu chłodzącego ISO (ml/min) > 50 > 50 Zakres regulacji wody (zalecane ciśnienie wody) (bar) 0,7 2 (1,5)*** 0,7 2 (1,5)*** Zakres regulacji ciśn. pow. chip blower (zal. ciśn. pow.chip blower) (bar) 1,5 3 (2)*** 1,5 3 (2)*** Ciśnienie powietrza powrotnego (bar) < 0,5 < 0,5 Ciśnienie robocze (zal. ciśnienie robocze) (bar) 2,5 2,8 2,5 2,8 Zużycie powietrza (Nl/min) Ilość powietrza struktur półprzewodnikowych przy 2 barach (Nl/min) > 1,5 > 1,5 Natężenie światła (Luks) * patrz str

35 Turbiny Alegra bez światła TE-98 (C) / TE-98 (C) BC/RM TE-97 (C) / TE-97 (C) BC/RM TE-98 (C) M*/N*/B*/NQ*/S* TE-97 (C) M*/N*/B*/NQ*/S* TE-95 / TE-95 BC/RM Instrumenty obrotowe EN ISO :1995 (Ø mm) 1,6 0,01 1,6 0,01 Maks. długość zaakceptowana przez W&H (mm) 25** 21** Min. długość mocowania do oporu do oporu Maks. średnica instrumentu obrotowego (mm) 2 2 Maks. prędkość obrotowa napędu (obr./min.) ± ± Ilość płynu chłodzącego ISO (ml/min) > 50 > 50 Zakres regulacji wody (zalecane ciśnienie wody) (bar) 0,7 2 (1,5)*** 0,7 2 (1,5)*** Zakres regulacji ciśn. pow. chip blower (zal. ciśn. pow. chip blower) (bar) 1,5 3 (2)*** 1,5 3 (2)*** Ciśnienie powietrza powrotnego (bar) < 0,5 < 0,5 Ciśnienie robocze (zal. ciśnienie robocze) (bar) 2,5 2,8 2,5 2,8 Zużycie powietrza (Nl/min) Ilość powietrza struktur półprzewodnikowych przy 2 barach (Nl/min) > 1,5 > 1,5 * patrz str

36 Warunki fizyczne Temperatura przechowywania: od -40 C do +70 C Wilgotność powietrza podczas składowania: 8% do 80% (względnie), bez kondensacji przy +40 C Temperatura pracy: od +10 C do +40 C Wilgotność powietrza w trakcie pracy: 15% do 80% (względnie), bez kondensacji przy +40 C 36

37 I n f o r ma c j e d o t y c zą c e g wa ra n c j i Niniejszy produkt W&H został wykonany z niezwykłą starannością przez wysoko wykwalifikowanych specjalistów. Różnorodność przeprowadzonych testów i kontroli gwarantuje bezawaryjną pracę. Roszczenia gwarancyjne mogą zostać uwzględnione tylko pod warunkiem przestrzegania zaleceń producenta zawartych w instrukcji obsługi. W&H, jako producent, ponosi odpowiedzialność za wady materiałowe i produkcyjne w okresie 12 miesięcy od daty zakupu. Producent nie ponosi odpowiedzialności za szkody spowodowane nieprawidłowym przechowywaniem lub naprawami przeprowadzanymi przez osoby trzecie nieautoryzowane przez W&H do ich wykonywania! Produkt podlegający naprawie gwarancyjnej musi być dostarczony do sprzedawcy lub autoryzowanego partnera serwisowego W&H wraz z dokumentem potwierdzającym datę zakupu. Spełnienie świadczeń gwarancyjnych nie przedłuża okresu gwarancji ani rękojmi. 12 m i e s i ę c y g wa ra n c j i
