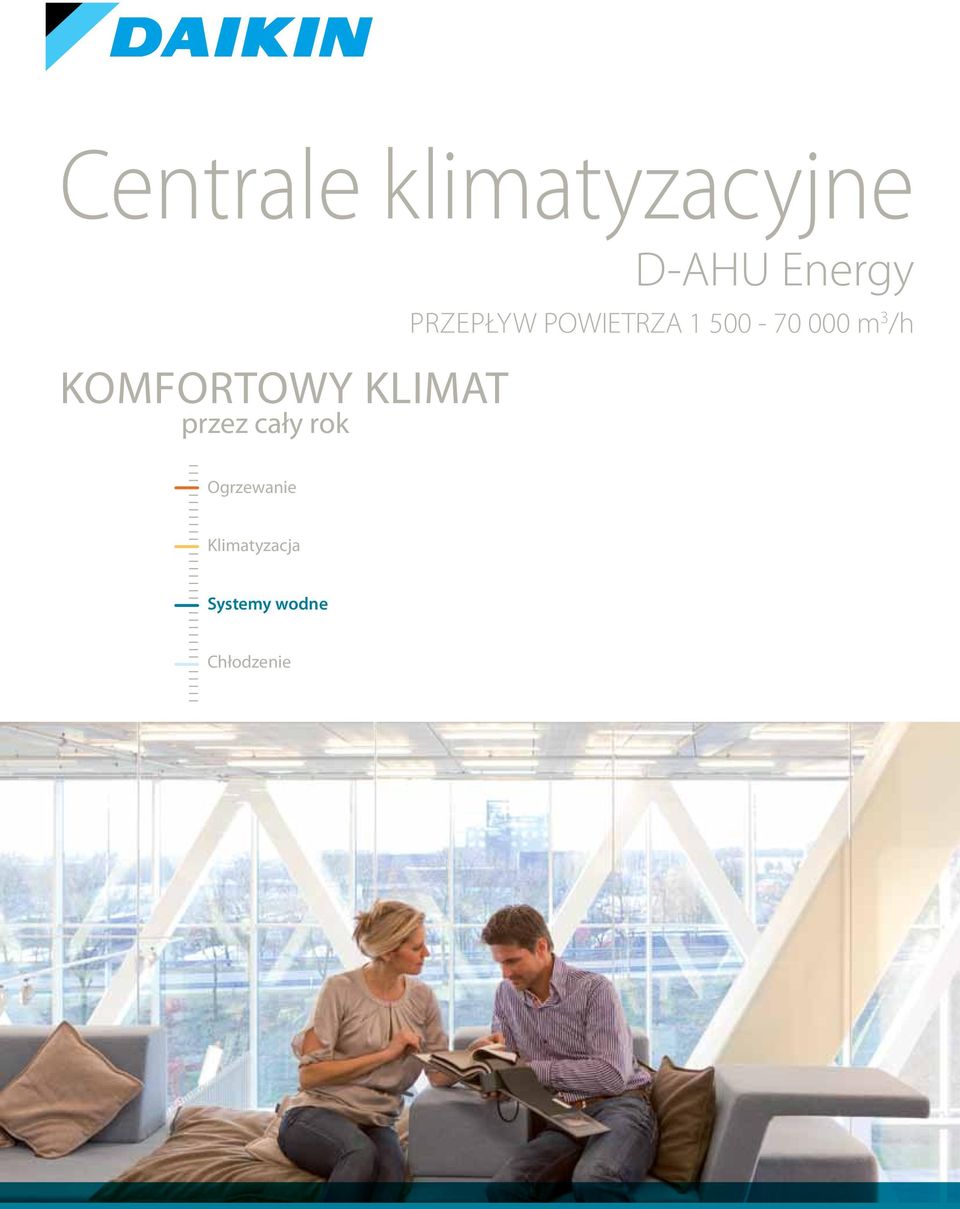

1 Centrale klimatyzacyjne D-AHU Energy KOMFORTOWY KLIMAT przez cały rok Przepływ POWIETRZA m 3 /h Ogrzewanie Klimatyzacja Systemy wodne Chłodzenie

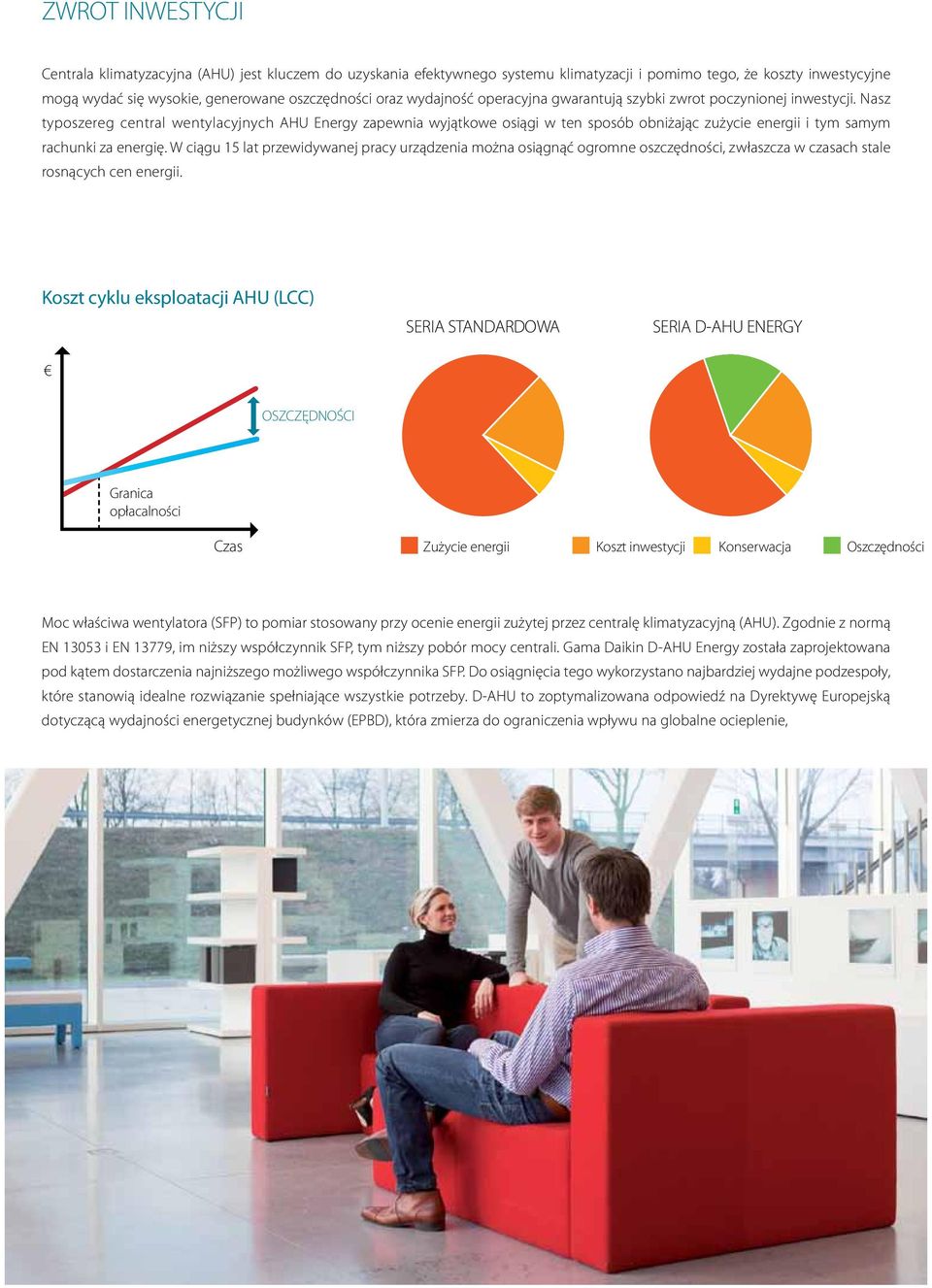

2 ZWROT INWESTYCJI Centrala klimatyzacyjna (AHU) jest kluczem do uzyskania efektywnego systemu klimatyzacji i pomimo tego, że koszty inwestycyjne mogą wydać się wysokie, generowane oszczędności oraz wydajność operacyjna gwarantują szybki zwrot poczynionej inwestycji. Nasz typoszereg central wentylacyjnych AHU Energy zapewnia wyjątkowe osiągi w ten sposób obniżając zużycie energii i tym samym rachunki za energię. W ciągu 15 lat przewidywanej pracy urządzenia można osiągnąć ogromne oszczędności, zwłaszcza w czasach stale rosnących cen energii. Koszt cyklu eksploatacji AHU (LCC) SERIA STANDARDOWA SERIA D-AHU ENERGY OSZCZĘDNOŚCI Granica opłacalności Czas Zużycie energii Koszt inwestycji Konserwacja Oszczędności Moc właściwa wentylatora (SFP) to pomiar stosowany przy ocenie energii zużytej przez centralę klimatyzacyjną (AHU). Zgodnie z normą EN i EN 13779, im niższy współczynnik SFP, tym niższy pobór mocy centrali. Gama Daikin D-AHU Energy została zaprojektowana pod kątem dostarczenia najniższego możliwego współczynnika SFP. Do osiągnięcia tego wykorzystano najbardziej wydajne podzespoły, które stanowią idealne rozwiązanie spełniające wszystkie potrzeby. D-AHU to zoptymalizowana odpowiedź na Dyrektywę Europejską dotyczącą wydajności energetycznej budynków (EPBD), która zmierza do ograniczenia wpływu na globalne ocieplenie,

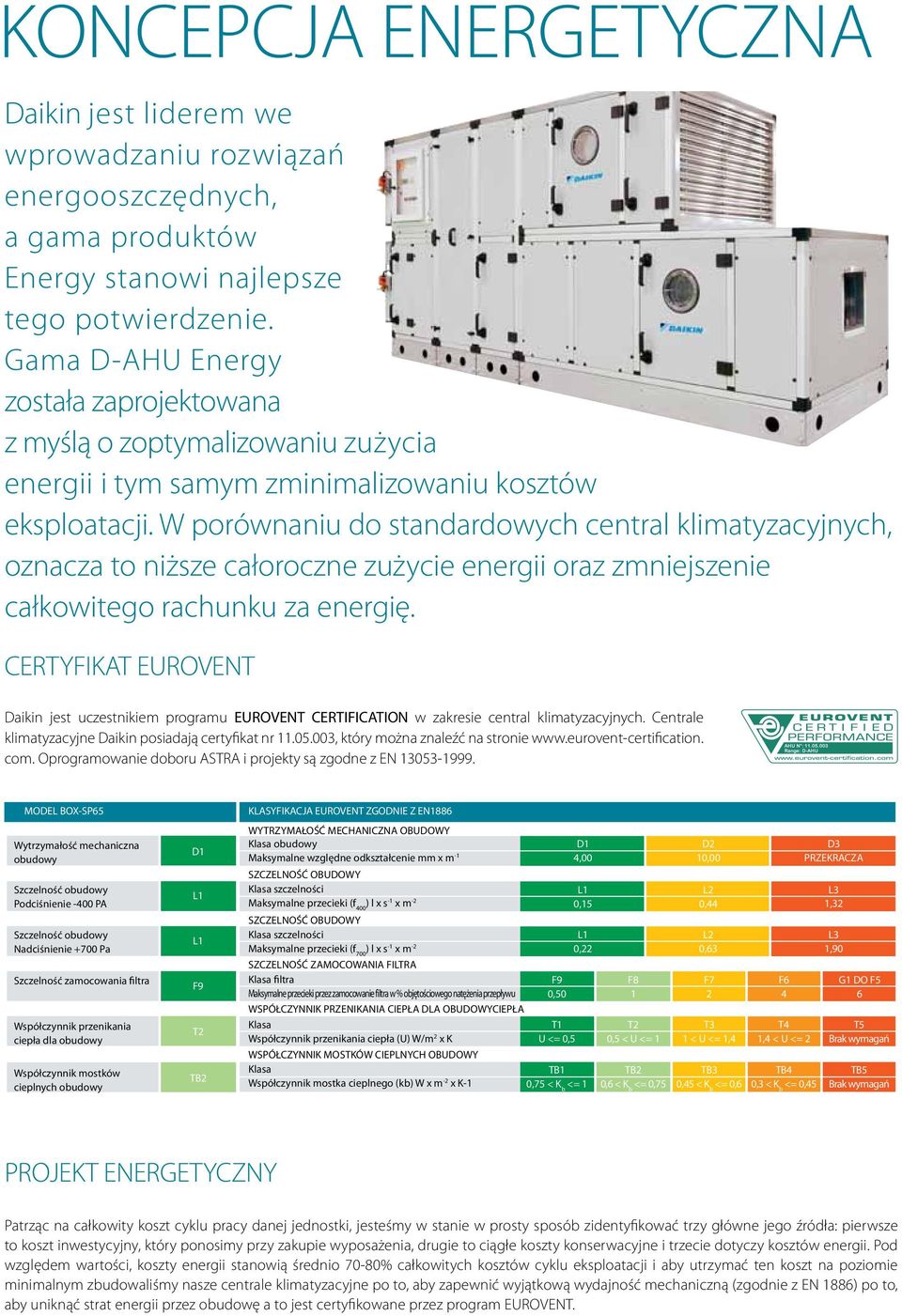

3 KONCEPCJA ENERGETYCZNA Daikin jest liderem we wprowadzaniu rozwiązań energooszczędnych, a gama produktów Energy stanowi najlepsze tego potwierdzenie. Gama D-AHU Energy została zaprojektowana z myślą o zoptymalizowaniu zużycia energii i tym samym zminimalizowaniu kosztów eksploatacji. W porównaniu do standardowych central klimatyzacyjnych, oznacza to niższe całoroczne zużycie energii oraz zmniejszenie całkowitego rachunku za energię. CERTYFIKAT EUROVENT Daikin jest uczestnikiem programu EUROVENT CERTIFICATION w zakresie central klimatyzacyjnych. Centrale klimatyzacyjne Daikin posiadają certyfikat nr , który można znaleźć na stronie com. Oprogramowanie doboru ASTRA i projekty są zgodne z EN AHU N : Range: D-AHU MODEL BOX-SP65 Wytrzymałość mechaniczna obudowy Szczelność obudowy Podciśnienie -400 PA Szczelność obudowy Nadciśnienie +700 Pa Szczelność zamocowania filtra Współczynnik przenikania ciepła dla obudowy Współczynnik mostków cieplnych obudowy D1 F9 T2 TB2 KLASYFIKACJA EUROVENT ZGODNIE Z EN1886 WYTRZYMAŁOŚĆ MECHANICZNA OBUDOWY Klasa obudowy Maksymalne względne odkształcenie mm x m -1 SZCZELNOŚĆ OBUDOWY CIŚNIENIE Klasa szczelności UJEMNE -400 PA Maksymalne przecieki (f 400 ) l x s -1 x m -2 SZCZELNOŚĆ OBUDOWY Klasa CIŚNIENIE szczelności DODATNIE +700 PA Maksymalne przecieki (f 700 ) l x s -1 x m -2 SZCZELNOŚĆ ZAMOCOWANIA FILTRA Klasa filtra Maksymalne przecieki przez zamocowanie filtra w % objętościowego natężenia przepływu WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA DLA OBUDOWYCIEPŁA Klasa Współczynnik przenikania ciepła (U) W/m 2 x K WSPÓŁCZYNNIK MOSTKÓW CIEPLNYCH OBUDOWY Klasa Współczynnik mostka cieplnego (kb) W x m -2 x K-1 F9 0,50 T1 U <= 0,5 D1 4,00 0,15 0,22 TB1 0,75 < K b <= 1 F8 1 T2 0,5 < U <= 1 TB2 0,6 < K b <= 0,75 D2 10,00 L2 0,44 L2 0,63 F7 2 T3 1 < U <= 1,4 TB3 0,45 < K b <= 0,6 F6 4 T4 1,4 < U <= 2 TB4 0,3 < K b <= 0,45 D3 PRZEKRACZA 10 L3 1,32 L3 1,90 G1 DO F5 6 T5 Brak wymagań TB5 Brak wymagań PROJEKT ENERGETYCZNY Patrząc na całkowity koszt cyklu pracy danej jednostki, jesteśmy w stanie w prosty sposób zidentyfikować trzy główne jego źródła: pierwsze to koszt inwestycyjny, który ponosimy przy zakupie wyposażenia, drugie to ciągłe koszty konserwacyjne i trzecie dotyczy kosztów energii. Pod względem wartości, koszty energii stanowią średnio 70-80% całkowitych kosztów cyklu eksploatacji i aby utrzymać ten koszt na poziomie minimalnym zbudowaliśmy nasze centrale klimatyzacyjne po to, aby zapewnić wyjątkową wydajność mechaniczną (zgodnie z EN 1886) po to, aby uniknąć strat energii przez obudowę a to jest certyfikowane przez program EUROVENT.

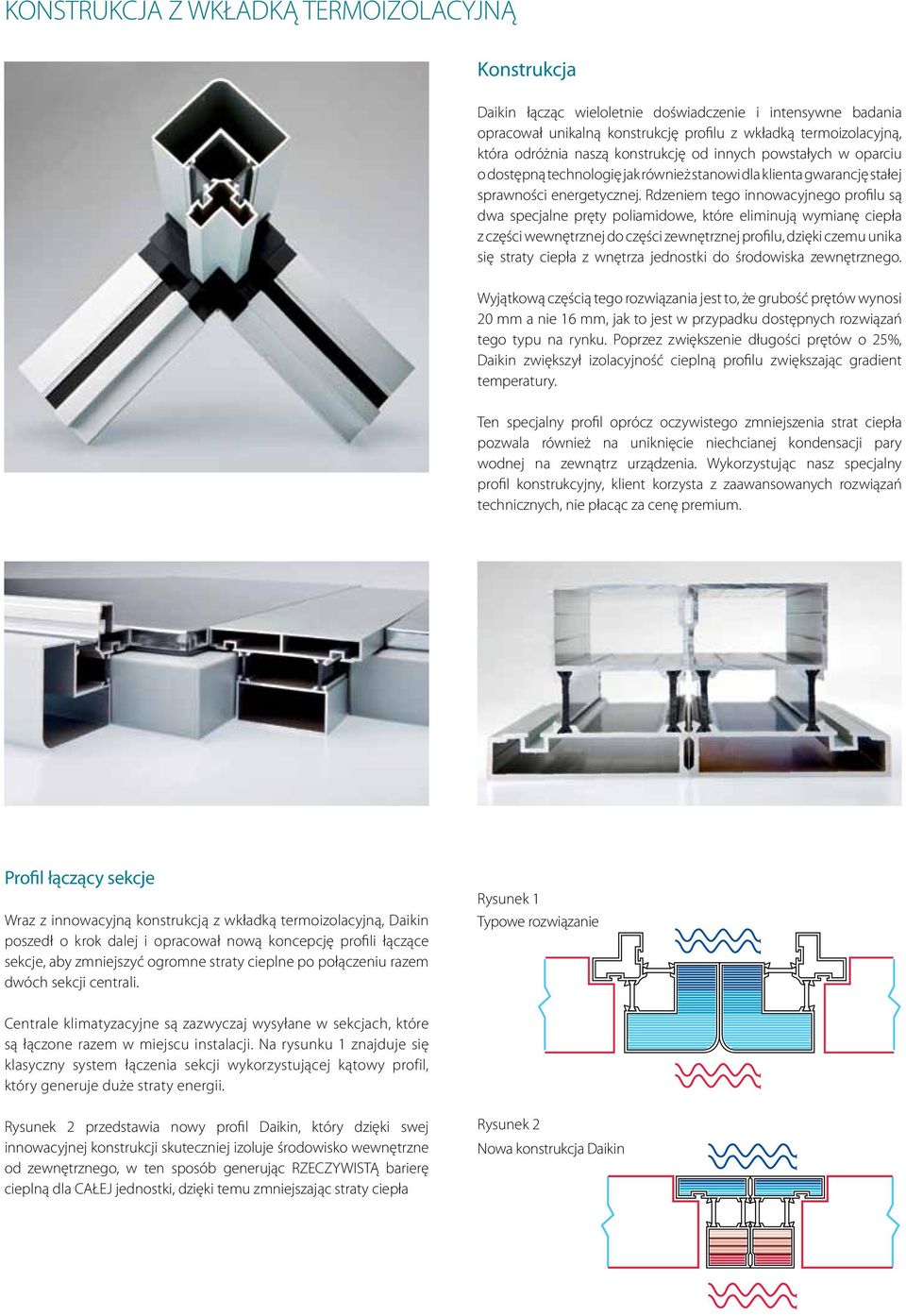

4 KONSTRUKCJA Z WKŁADKĄ TERMOIZOLACYJNĄ Konstrukcja Daikin łącząc wieloletnie doświadczenie i intensywne badania opracował unikalną konstrukcję profilu z wkładką termoizolacyjną, która odróżnia naszą konstrukcję od innych powstałych w oparciu o dostępną technologię jak również stanowi dla klienta gwarancję stałej sprawności energetycznej. Rdzeniem tego innowacyjnego profilu są dwa specjalne pręty poliamidowe, które eliminują wymianę ciepła z części wewnętrznej do części zewnętrznej profilu, dzięki czemu unika się straty ciepła z wnętrza jednostki do środowiska zewnętrznego. Wyjątkową częścią tego rozwiązania jest to, że grubość prętów wynosi 20 mm a nie 16 mm, jak to jest w przypadku dostępnych rozwiązań tego typu na rynku. Poprzez zwiększenie długości prętów o 25%, Daikin zwiększył izolacyjność cieplną profilu zwiększając gradient temperatury. Ten specjalny profil oprócz oczywistego zmniejszenia strat ciepła pozwala również na uniknięcie niechcianej kondensacji pary wodnej na zewnątrz urządzenia. Wykorzystując nasz specjalny profil konstrukcyjny, klient korzysta z zaawansowanych rozwiązań technicznych, nie płacąc za cenę premium. Profil łączący sekcje Wraz z innowacyjną konstrukcją z wkładką termoizolacyjną, Daikin poszedł o krok dalej i opracował nową koncepcję profili łączące sekcje, aby zmniejszyć ogromne straty cieplne po połączeniu razem dwóch sekcji centrali. Centrale klimatyzacyjne są zazwyczaj wysyłane w sekcjach, które są łączone razem w miejscu instalacji. Na rysunku 1 znajduje się klasyczny system łączenia sekcji wykorzystującej kątowy profil, który generuje duże straty energii. Common design Rysunek 2 przedstawia nowy profil Daikin, który dzięki swej innowacyjnej konstrukcji skuteczniej izoluje środowisko wewnętrzne od zewnętrznego, w ten sposób generując RZECZYWISTĄ barierę cieplną dla CAŁEJ jednostki, dzięki temu zmniejszając straty ciepła Rysunek 1 Typowe rozwiązanie Rysunek 2 Nowa konstrukcja Daikin Common design New McQuay design

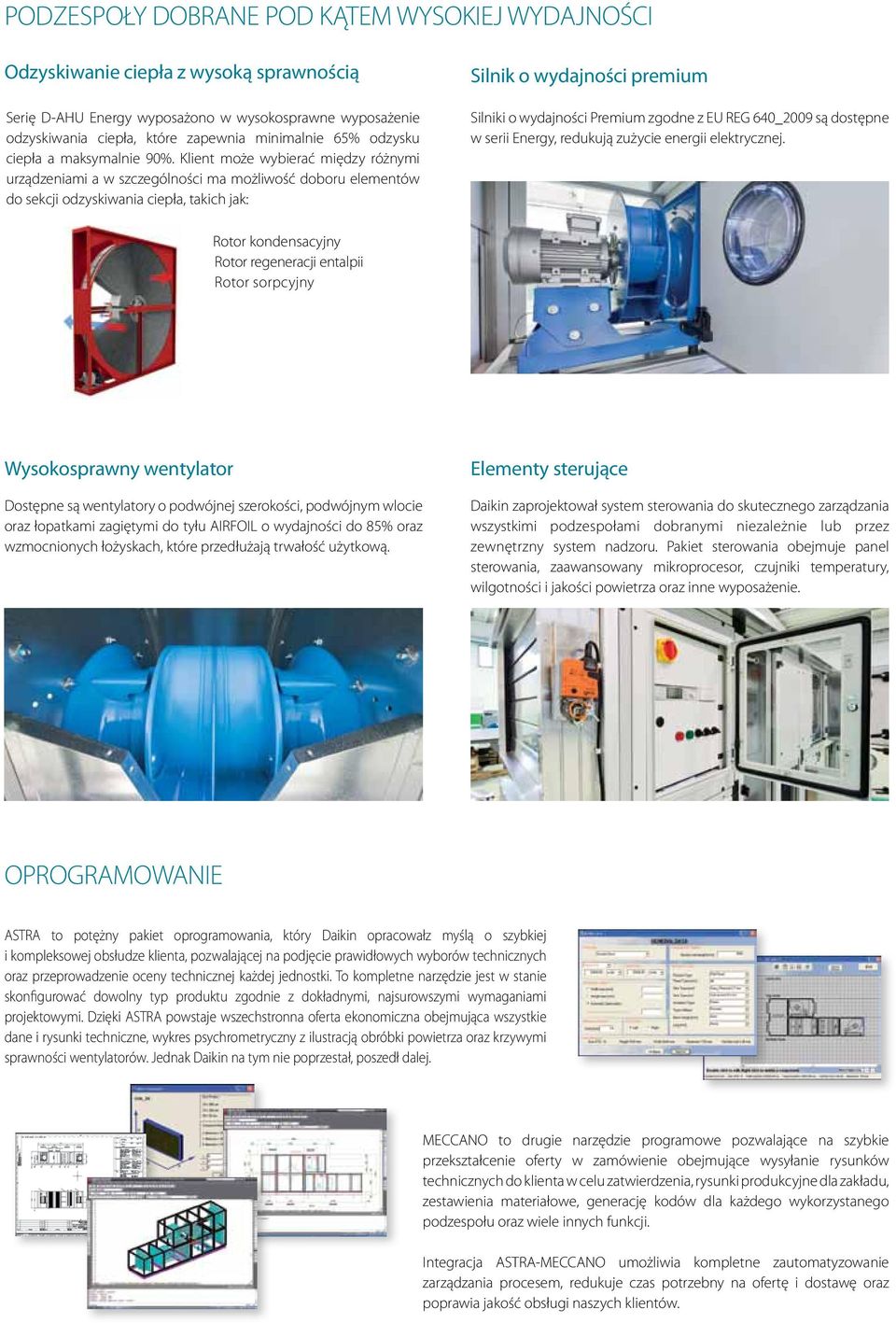

5 PODZESPOŁY DOBRANE POD KĄTEM WYSOKIEJ WYDAJNOŚCI Odzyskiwanie ciepła z wysoką sprawnością Serię D-AHU Energy wyposażono w wysokosprawne wyposażenie odzyskiwania ciepła, które zapewnia minimalnie 65% odzysku ciepła a maksymalnie 90%. Klient może wybierać między różnymi urządzeniami a w szczególności ma możliwość doboru elementów do sekcji odzyskiwania ciepła, takich jak: Silnik o wydajności premium Silniki o wydajności Premium zgodne z EU REG 640_2009 są dostępne w serii Energy, redukują zużycie energii elektrycznej. Rotor kondensacyjny Rotor regeneracji entalpii Rotor sorpcyjny Wysokosprawny wentylator Dostępne są wentylatory o podwójnej szerokości, podwójnym wlocie oraz łopatkami zagiętymi do tyłu AIRFOIL o wydajności do 85% oraz wzmocnionych łożyskach, które przedłużają trwałość użytkową. Elementy sterujące Daikin zaprojektował system sterowania do skutecznego zarządzania wszystkimi podzespołami dobranymi niezależnie lub przez zewnętrzny system nadzoru. Pakiet sterowania obejmuje panel sterowania, zaawansowany mikroprocesor, czujniki temperatury, wilgotności i jakości powietrza oraz inne wyposażenie. OPROGRAMOWANIE ASTRA to potężny pakiet oprogramowania, który Daikin opracowałz myślą o szybkiej i kompleksowej obsłudze klienta, pozwalającej na podjęcie prawidłowych wyborów technicznych oraz przeprowadzenie oceny technicznej każdej jednostki. To kompletne narzędzie jest w stanie skonfigurować dowolny typ produktu zgodnie z dokładnymi, najsurowszymi wymaganiami projektowymi. Dzięki ASTRA powstaje wszechstronna oferta ekonomiczna obejmująca wszystkie dane i rysunki techniczne, wykres psychrometryczny z ilustracją obróbki powietrza oraz krzywymi sprawności wentylatorów. Jednak Daikin na tym nie poprzestał, poszedł dalej. MECCANO to drugie narzędzie programowe pozwalające na szybkie przekształcenie oferty w zamówienie obejmujące wysyłanie rysunków technicznych do klienta w celu zatwierdzenia, rysunki produkcyjne dla zakładu, zestawienia materiałowe, generację kodów dla każdego wykorzystanego podzespołu oraz wiele innych funkcji. Integracja ASTRA-MECCANO umożliwia kompletne zautomatyzowanie zarządzania procesem, redukuje czas potrzebny na ofertę i dostawę oraz poprawia jakość obsługi naszych klientów.

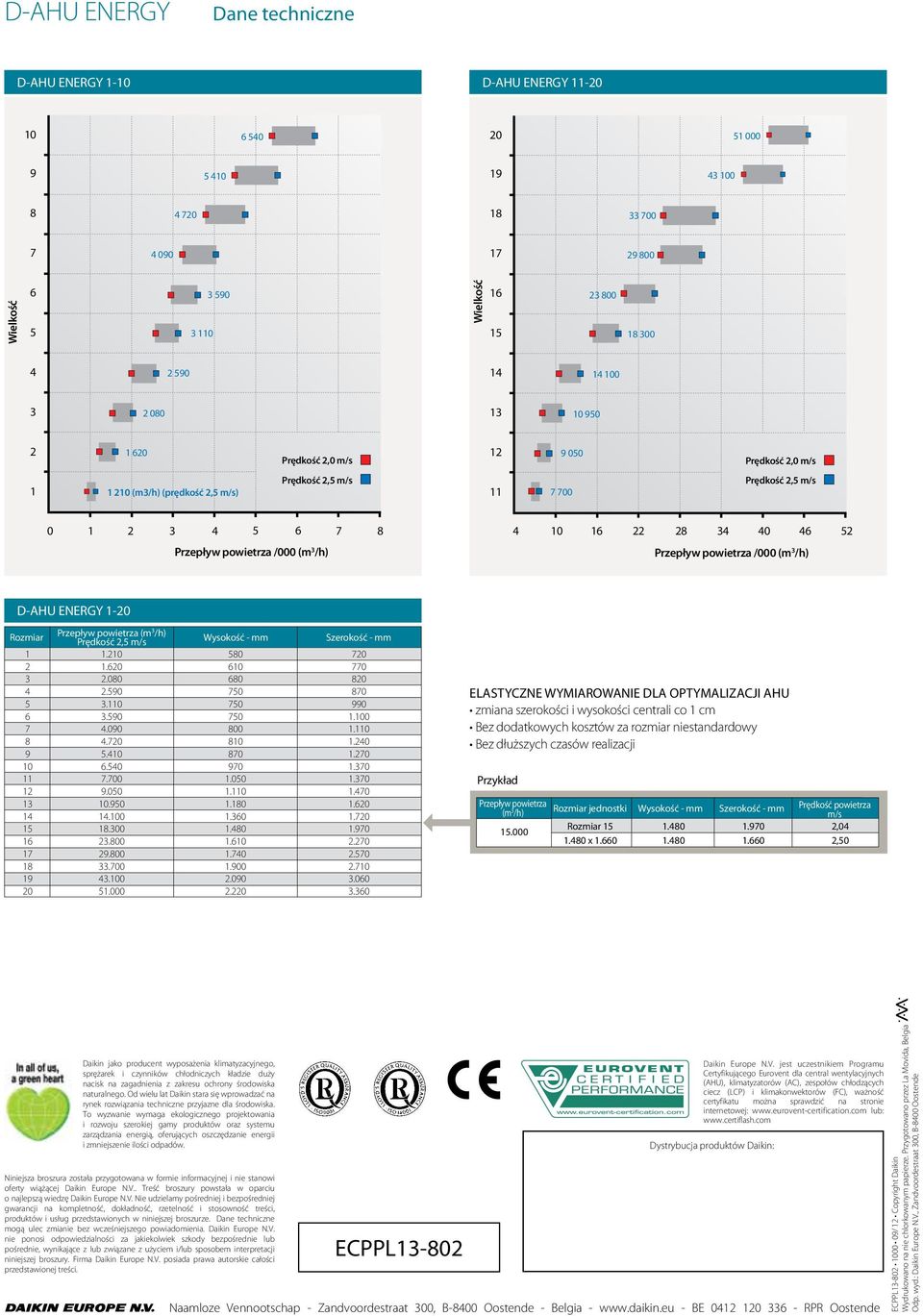

6 D-AHU ENERGY Dane techniczne D-AHU ENERGY 1-10 D-AHU ENERGY Wielkość Wielkość Prędkość 2,0 m/s Prędkość 2,0 m/s (m3/h) (prędkość 2,5 m/s) Prędkość 2,5 m/s Prędkość 2,5 m/s Przepływ powietrza /000 (m 3 /h) Przepływ powietrza /000 (m 3 /h) D-AHU ENERGY 1-20 Rozmiar Przepływ powietrza (m 3 /h) Prędkość 2,5 m/s Wysokość - mm Szerokość - mm ELASTYCZNE WYMIAROWANIE DLA OPTYMALIZACJI AHU zmiana szerokości i wysokości centrali co 1 cm Bez dodatkowych kosztów za rozmiar niestandardowy Bez dłuższych czasów realizacji Przykład Przepływ powietrza (m 3 /h) Rozmiar jednostki Rozmiar x Wysokość - mm Szerokość - mm Prędkość powietrza m/s 2,04 2,50 Daikin jako producent wyposażenia klimatyzacyjnego, sprężarek i czynników chłodniczych kładzie duży nacisk na zagadnienia z zakresu ochrony środowiska naturalnego. Od wielu lat Daikin stara się wprowadzać na rynek rozwiązania techniczne przyjazne dla środowiska. To wyzwanie wymaga ekologicznego projektowania i rozwoju szerokiej gamy produktów oraz systemu zarządzania energią, oferujących oszczędzanie energii i zmniejszenie ilości odpadów. Niniejsza broszura została przygotowana w formie informacyjnej i nie stanowi oferty wiążącej Daikin Europe N.V.. Treść broszury powstała w oparciu o najlepszą wiedzę Daikin Europe N.V. Nie udzielamy pośredniej i bezpośredniej gwarancji na kompletność, dokładność, rzetelność i stosowność treści, produktów i usług przedstawionych w niniejszej broszurze. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Daikin Europe N.V. nie ponosi odpowiedzialności za jakiekolwiek szkody bezpośrednie lub pośrednie, wynikające z lub związane z użyciem i/lub sposobem interpretacji niniejszej broszury. Firma Daikin Europe N.V. posiada prawa autorskie całości przedstawionej treści. ECPP3-802 Daikin Europe N.V. jest uczestnikiem Programu Certyfikującego Eurovent dla central wentylacyjnych (AHU), klimatyzatorów (AC), zespołów chłodzących ciecz (LCP) i klimakonwektorów (FC), ważność certyfikatu można sprawdzić na stronie internetowej: lub: Dystrybucja produktów Daikin: Naamloze Vennootschap - Zandvoordestraat 300, B-8400 Oostende - Belgia BE RPR Oostende ECPP / 12 Copyright Daikin Wydrukowano na nie chlorkowanym papierze. Przygotowano przez La Movida, Belgia Odp. wyd.: Daikin Europe N.V., Zandvoordestraat 300, B-8400 Oostende
