1 TEMAT: Energooszczędne urządzenia ochrony rodowiskaś 1.Podci nieniowe filtry odpylające pył drzewny i trociny 2.Ekoinnowacyjne wentylatory podci nieniowe inż. Radosław Gliński Gliwice

2 Cel prezentacji: Przedstawienie energooszczędnych urządzeń ochrony rodowiska stosowanych w branży meblowej i drzewnej jako koncepcji ekorozwoju przedsiębiorstw. Przedstawienie ekoinnowacyjnych wentylatorów podci nieniowych stosowanych w systemach odpylania. 2

3 Ekorozwój z energooszczędnymi systemami odpylania Zrównoważony ( trwały, stabilny, samopodtrzymujący się) rozwój, zwany też ekorozwojem, ma być podstawą realizacji założeń ery ekologicznej. - Prof. Stefan Kozłowski Ekorozwój Wyzwanie XXI wieku Model rozwoju zrównoważonego-ekorozwoju rodło: opracowanie podstawie F.J. Ayala-Carcedo, M.R. Y Gonzales-Barros, Economic underdevelopment and sustainable development in the world: conditioning factors, problems and opportunities,environment, Development and Sustainability No 7/2005, s

4 Ekorozwój z energooszczędnymi systemami odpylania Idea ekorozwoju zakłada, że jest to tzw. samopodtrzymujący się rozwój. To prowadzenie takiego sposobu gospodarowania odpadami poprodukcyjnymi, w którym wykorzystanie szeroko rozumianych zasobów rodowiskowych nie prowadzi do degradacji eksploatowanych systemów i ich otoczenia. Zdj.: Instalacja odpylania ścinek papieru z prasowaniem odpadów ródło: archiwum prywatne Gospodarowanie to pozwala jednocze nie na zaspokojenie obecnych i przyszłych potrzeb człowieka. W centrum zainteresowania ekorozwoju czyli rozwoju zrównoważonego są ludzie. ródło: archiwum prywatne 4

5 Energooszczędne urządzenia ochrony rodowiska Większo ci procesów technologicznych w zakładach branży drzewnej i meblowej towarzyszy zjawisko wytwarzania oraz emisji pyłów, które mają niekorzystny wpływ na otoczenie. Konieczno ć ograniczenia zapylenia miejscach jego powstawania, inspiruje inżynierów do ciągłego doskonalenia procesów technologicznych ograniczających ilo ć powstających pyłów oraz rozwoju energooszczędnej technologii odpylania. Zdj.: Instalacja odpylania pyłów i trocin z transportem odpadów ródło: archiwum prywatne 5

6 Energooszczędne urządzenia ochrony rodowiska Projektowanie urządzeń ochrony rodowiska Wychodząc naprzeciw oczekiwaniom odno nie energooszczędno ci projektuje się systemy filtracji podci nieniowej. W ostatnich latach technologia ta, w połączeniu z wentylatorami regulowanymi przemiennikami częstotliwo ci, dała możliwo ć instalowania nowoczesnych i nie emitujących nadmiernego hałasu rozwiązań w wielu zakładach meblowych i stolarskich. Takie urządzenie- Odpylacz NE250 z zastosowaniem energooszczędnego wentylatora podci nieniowego o wysokiej sprawno ci, otrzymał w 2013 roku ZŁOTY MEDAL Międzynarodowych Targów DREMA w Poznaniu. Zdj.: Odpylacz Nź250 ródło: archiwum prywatne 6

7 Energooszczędne urządzenia ochrony rodowiska Projektowanie urządzeń ochrony rodowiska Urządzenie odpylające z wentylatorem umieszczonym po stronie gazu czystego, projektuje się dla tych zakładów produkcyjnych gdzie występuje duże wykorzystanie wydajno ci maszyn stolarskich, długie czasy pracy tych maszyn. Rys. Odciąg centralny z wentylatorem podciśnieniowym po stronie gazu czystego ródło: archiwum 7

8 Energooszczędne urządzenia ochrony rodowiska Projektowanie urządzeń ochrony rodowiska dla branży meblowej Projektowanie urządzeń odpylających i rurociągów do odciągu pyłu i trocin wymaga zestawienia wielu wytycznych technicznych i czynników, jak np. ilo ci maszyn stolarskich, wielko ci hali i punktów ustawienia maszyn, ilo ci i rodzaju trocin oraz współczynnika równoczesno ci. Podstawowym założeniem są Ś Czyste rozwiązania czyli ograniczenie oddziaływaniaś zapylenia, odpadów poprodukcyjnych jak również procesów produkcji na rodowisko. Zdj.: Instalacja odpylająca w systemie podciśnieniowym w zakładach IKźA ródło: archiwum prywatne 8

9 Energooszczędne urządzenia ochrony rodowiska Jednym z najważniejszych aspektów przy projektowaniu energooszczędnych urządzeń ochrony rodowiska jest współczynnik równoczesno ci pracy maszyn. Jest on częstokroć znacznie wyższy, niż ilo ć powietrza roboczego potrzebna faktycznie do pracy, ponieważ w większo ci przypadków zakładany jest w oparciu o maksymalna liczbę posiadanych maszyn (znamionowa ilo ć powietrza). Z tego powodu wydaje się sensowne, gdy urządzenie do odciągu pyłów i trocin stwarza możliwo ć ekonomicznego odpylenia tylko niezbędnej ilo ci powietrza zabrudzonego (roboczego). Zdj.: Instalacja odpylająca z zasuwami pneumatycznymi odcinającymi niepracujące maszyny stolarskie. 9

10 Energooszczędne urządzenia ochrony rodowiska W związku z tym podci nieniowe systemy filtracyjne z wentylatorami i przemiennikami częstotliwo ci mają decydującą zaletę lepszej regulowalno ci w różnych warunkach pracy. Dlatego z uwagi na cechy energooszczędno ci, zdolno ci do separacji pyłu drzewnego przy zawarto ci szczątkowej pyłu do 0,1mg/m³ oraz niskim poziomem hałasu poniżej 70 db urządzenia te spełniają wymogi urządzeń ekoinnowacyjnych. Zdj.: Szafa sterownicza z przemiennikiem częstotliwości ABB 10

11 Energooszczędne urządzenia ochrony rodowiska Projektowanie urządzeń odpylających pył drzewny i drewnopochodny Podczas konstruowania i rozplanowywania podci nieniowych instalacji filtracyjnych w szczególno ci przestrzega się następujących punktówś Rys. Filtr podciśnieniowy 9/4-30S wykonany w 3Ź z użyciem SOLIŹ źźgź Stabilno ć obudowy Wielko ć komory ekspansyjnej i separatora wstępnego Obciążenie powierzchni filtracyjnej Prędko ć napływu pyłów do mediów filtracyjnych ródło: archiwum 11

12 Energooszczedne urządzenia ochrony rodowiska Projektowanie urządzeń odpylających pył drzewny i drewnopochodny TabelaŚ Porównanie nad i podci nieniowych urządzeń odpylających Podci nieniowe urządzenie odpylające Zalety 1. Sprawność wentylatora do 87% 2. Brak zużycia wirnika i obudowy wentylatora 3. Wentylator nie jest ródłem zapłonu 4. Podciśnienie występuje we wszystkich rurociągach i częściach filtra (pył nie wydostaje się na zewnętrz) Wady 1. Stabilna czyli droższa konstrukcja Nadci nieniowe urządzenie odpylające 1. Lekka konstrukcja filtra 2. Maks Pa nadciśnienia w filtrze 3 Nie jest potrzebny tłumik, ponieważ filtr absorbuje hałas 1.Sprawność wentylatora ok % 2. Zużycie wirnika i obudowy wentylatora filtra 2. Niezbędne jest zastosowanie tłumika wentylatora lub komory wentylatorów 12 ródło: opracowanie własne

13 Energooszczędne urządzenia ochrony rodowiska Ocena opłacalno ci inwestycji w energooszczędny system odpylania na przykładzie zakładu Tarkett Polska Spz.o.o. Orzechowo Tarkett postawił następujące problemy do rozwiązaniaś Zmiana odpylania pyłów na podci nieniowy, z redukcją zużycia energii elektrycznej o min.25%, przy zwiększeniu ilo ci powietrza odciąganego - pyłu z trocinami z m3/h do m3/h Zawracanie oczyszczonego powietrza na halę produkcyjną, powodując oszczędno ci wytwarzanej ilo ci energii cieplnej Redukcja hałasu z 75 do 64dB, zgodnie z zaleceniem WIO w Poznaniu Zautomatyzowanie podawania odciągniętego pyłu i odpadów drewnopochodnych z filtra do silosu Zdj.: Widok na zainstalowany filtr podciśnieniowy o wydajności m3/h. ródło: archiwum 13

14 Energooszczędne urządzenia ochrony rodowiska Ocena opłacalno ci inwestycji w energooszczędny system odpylania na przykładzie zakładu Tarkett Polska Sp z.o.o. Efekty ekorozwojowe zainstalowanego energooszczędnego systemu odpylania Zagadnienia Dotychczasowy nadci nieniowy Nowy energooszczędny filtr odpylający z cyklonami Ilo ć powietrza odpylanego podci nieniowy system odpylania m3/h m3/h Moc wentylatorów 140 kw 132 kw Sprawno ć wentylatorów do 55% do 87% do 0,3 mg/m3 do 0,1 mg/m3 do 75 db do 64 db System pracy odpylania 24-godzinny Nie Tak Przemiennik częstotliwo ci Nie Tak System automatycznego transportu Nie Tak Zdolno ć oczyszczania powietrza Hałas systemu odpylania trocin do silosu ródło: opracowanie własne 14

15 Ekoinnowacyjne wentylatory podci nieniowe Ekoinnowacje to nowy produkt lub proces, który zapewnia warto ć dla klienta oraz dla biznesu i jednocze nie znacząco obniża negatywny wpływ na rodowisko a Warto wiedzieć że ekoinnowacyjno ć generuje wyzwania rozwojowe czyli: Zmierzanie do ulepszenia produktów lub procesów a w efekcie wzrost rentowno ci przedsiębiorstw, a co za tym idzie podniesienie ich warto ci Utrzymanie przedsiębiorstw na cieżce szybkiego rozwoju i tworzenie nowych, lepszych miejsc pracy co wymaga gospodarki opartej na wiedzy Zwiększanie efektywno ci gospodarowania materiałami i energią w 15 powiązaniu z postępem technologicznym

16 Ekoinnowacyjne wentylatory podci nieniowe Wentylatory podci nieniowe stanowią centrum mocy i serce urządzenia odpylającego, mają decydujący wpływ na jego efektywno ć i koszty eksploatacji. Wentylatory te są wykonane przemysłową techniką spawalniczą i obliczone są na długoletnie funkcjonowanie. Wirniki wentylatorów charakteryzują się wysoką skuteczno cią i są podstawą optymalnego wykorzystania energii elektrycznej. Zdj.: Wentylator podciśnieniowy US-FHN 15 kw 3Ź ródło: archiwum 16

17 Ekoinnowacyjne wentylatory podci nieniowe Głównymi parametrami wentylatorów podci nieniowych sąś wydajno ć podawana w m3/s lub m3/h podci nienie statyczne mierzone w Pascalach. Charakterystycznymi wielko ciami dla wentylatora są również jego sprawno ć jak i moc na wale [kw]ś moc na wale to iloczyn mocy elektrycznej i sprawno ci silnika NW=Nelekt.* silnika sprawno ć to stosunek mocy użytecznej do mocy na wale went.= Nużyteczna/Nna wale moc użyteczna to iloczyn różnicy ci nień i strumienia objęto ci powietrza Nu= p * V Zdj.: Wirniki wentylatorów podciśnieniowych ródło: archiwum 17

18 Ekoinnowacyjne wentylatory podci nieniowe Każdy projektowany i produkowany wentylator przechodzi przez trzy fundamentalne procesy: proces projektowokonstrukcyjny proces wytwarzania proces eksploatacji W każdym z tych procesów istnieją działania prowadzące do zmiany cech, które można okre lić mianem ekoinnowacji. ródło: archiwum prywatne 18

19 Ekoinnowacyjne wentylatory podci nieniowe Punkt pracy o maksymalnej sprawności 19

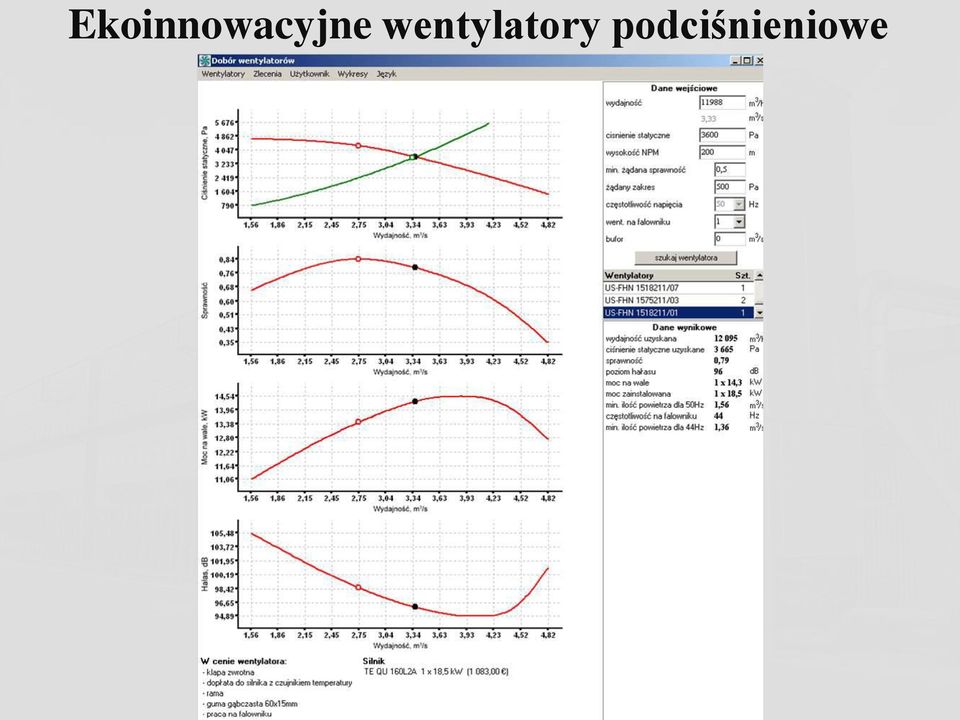

20 Ekoinnowacyjne wentylatory podci nieniowe

21 Ekoinnowacyjne wentylatory podci nieniowe 21

22 Ekoinnowacyjne wentylatory podci nieniowe

23 Ekoinnowacyjne wentylatory podci nieniowe Ekoinnowacyjna obróbka łopatek wirników wentylatorów laserem czyli skoncentrowanym strumieniem energii Stosowana technologia obróbki laserowej (LightAmplification by Stimulated Emission of Radiation Wzmocnienie wiatła Poprzez Wymuszoną EmisjęPromieniowania), to ekoinnowacyjne rozwiązanie ponieważ zastępuje czasochłonną i nieprecyzyjną i wymagającą dodatkowej pracy obróbkę plasmą. Zdjęcie Lasera z archiwum prywatnego 23

24 Ekoinnowacyjne wentylatory podci nieniowe Ekoinnowacyjna obróbka łopatek wirników wentylatorów laserem czyli skoncentrowanym strumieniem energii Spełnianie są dodatkowe założenia ekoinnowacji poprzez oszczędno ć istotnych czynników, takich jak prąd, gazy, surowce i materiały pomocnicze, czy zapotrzebowanie przestrzenne. Laser podczas wycinania łopatek wirników wentylatora Występuje możliwo ć uzyskania najlepszej jako ci krawędzi cięcia wolnej od zadziorów w całym spektrum obrabianych materiałów co eliminuje konieczno ć ręcznego poprawiania krawędzi. ródło: archiwum prywatne 24

25 WnioskiŚ Energooszczędne urządzenia ochrony rodowiska Podci nieniowe filtry odpylające pył drzewny i trociny. Ekoinnowacyjne wentylatory podci nieniowe Podci nieniowe filtry odpylające spełniają zasady ekorozwoju poprzez energooszczędno ć i ograniczenie hałasu a podejmowane działania, przyczyniają się do obniżenia kosztów operacyjnych przedsiębiorstw, podniesienia efektywno ci i wpływają pozytywnie na wzrost obrotów przedsiębiorstw. Ekoinnowacyjne rozwiązania stosowane w wentylatorach podci nieniowych oraz w technologii produkcji, udowadniają spójno ć w całym działaniu przedsiębiorstw produkcji urządzeń ochrony rodowiska i spełnienie założeń tzwś czystych rozwiązań. Energooszczędne urządzenia odpylające zainstalowane w firmie Tarkett, są dowodem na spełnienie zasad ekorozwoju i ekonomicznego sensu zastosowanych rozwiązań. Wizerunek przedsiębiorstw zorientowanych na ekoinnowacje i ekorozwój poprzez energooszczędno ć, pomaga w budowaniu wizerunku marki każdej firmy, wzmacnia pozycję rynkową i wpływa pozytywnie na CSR-społeczną odpowiedzialno ć biznesu, stymuluje na ladownictwo i przyciąga nowych 25 klientów.

26 Dziękuję za uwagę! inż.radosław Gliński tel:
