Przedmiar Robót. Kod CPV Instalowanie drzwi i okien, i podobnych elementów

Transkrypt

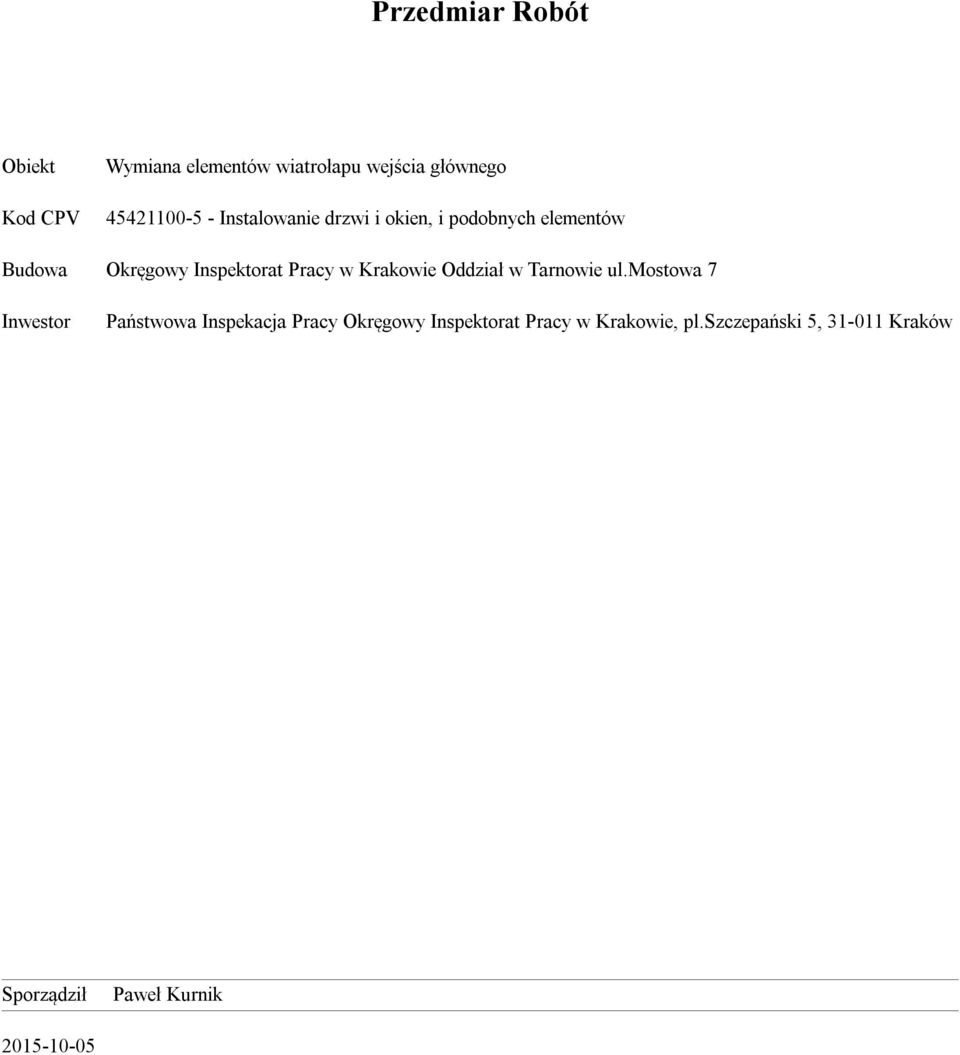

1 Przedmiar Robót Obiekt Kod CPV Instalowanie drzwi i okien, i podobnych elementów Budowa Okręgowy Inspektorat Pracy w Krakowie Oddział w Tarnowie ul.mostowa 7 Inwestor Państwowa Inspekacja Pracy Okręgowy Inspektorat Pracy w Krakowie, pl.szczepański 5, Kraków Sporządził Paweł Kurnik

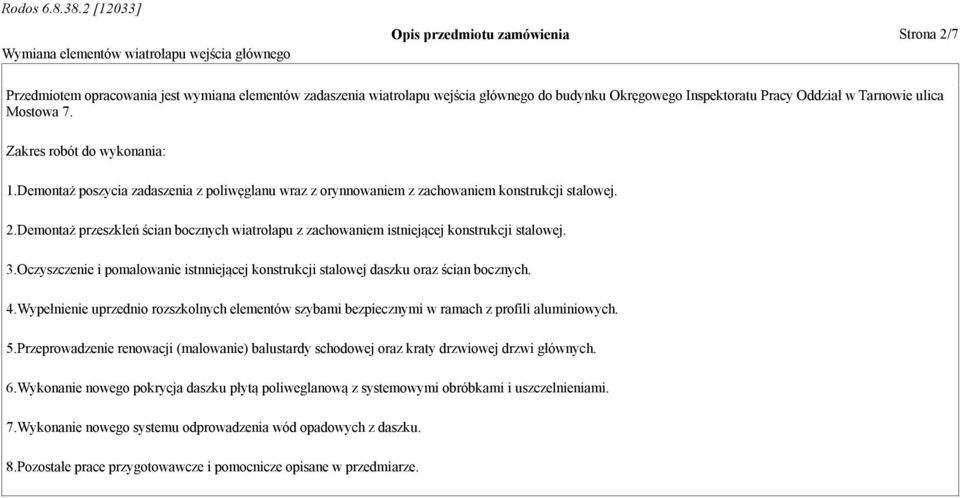

2 Opis przedmiotu zamówienia Strona 2/7 Przedmiotem opracowania jest wymiana elementów zadaszenia wiatrołapu wejścia głównego do budynku Okręgowego Inspektoratu Pracy Oddział w Tarnowie ulica Mostowa 7. Zakres robót do wykonania: 1.Demontaż poszycia zadaszenia z poliwęglanu wraz z orynnowaniem z zachowaniem konstrukcji stalowej. 2.Demontaż przeszkleń ścian bocznych wiatrołapu z zachowaniem istniejącej konstrukcji stalowej. 3.Oczyszczenie i pomalowanie istnniejącej konstrukcji stalowej daszku oraz ścian bocznych. 4.Wypełnienie uprzednio rozszkolnych elementów szybami bezpiecznymi w ramach z profili aluminiowych. 5.Przeprowadzenie renowacji (malowanie) balustardy schodowej oraz kraty drzwiowej drzwi głównych. 6.Wykonanie nowego pokrycja daszku płytą poliweglanową z systemowymi obróbkami i uszczelnieniami. 7.Wykonanie nowego systemu odprowadzenia wód opadowych z daszku. 8.Pozostałe prace przygotowawcze i pomocnicze opisane w przedmiarze.

3 Przedmiar robót Strona 3/7 Nr Podstawa Opis robót Jm Ilość 1 KNR 2-02 Rusztowania ramowe warszawskie jednokolumnowe o wysokości do 6m 1611/02 kolumnę 2,000 2 NNRNKB 5 Przestawianie rusztowań ramowych warszawskich jednokolumnowych o wysokości do 6m 1611b/02 szt 2,000 3 KNR K-05 Demontaż rynien - bez odzysku materiału 0101/05 m 1,650 4 KNR K-05 Demontaż rur spustowych - bez odzysku materiału 0101/04 m 4,600 5 KNR-W 4-01 Rozebanie istniejących przeszkleń w ramach metalowych z zachowaniem konstrukcji głównej 1111/02 1,80*2,80+1,50*2,80 m2 9,240 razem m2 9,240 6 KNR-W 4-01 Rozebranie przekrycja wiatrołapu z płyty poliwęglanowej nie nadającej się do uzytku 0520/07 0,5*2*3,14*1,02*1,51 m2 4,836 0,5*1,02*1,02*3,14 m2 1,633 razem m2 6,469 7 KNR-W 4-01 Wywiezienie materiałów pochodzących z rozbiórki samochodami skrzyniowymi na odległość do 1km 0109/09 9,24*0,015+6,469*0,015 m3 0,236 razem m3 0,236 8 KNR-W /10 Wywiezienie materiałów pochodzących z rozbiórki samochodami skrzyniowymi - dodatek na każdy następny 1km wywozu ponad 1km (Krotność= 19) m3 0,236 9 Opłata za utylizację materiałów pochodzących z rozbiórki m3 0, KNR-W 4-01 Demontaż stalowej kraty drzwiowej o powierzchni ponad 2m2 - ostrożny demontaż na czas prowadzenia robót 0353/10 1,41*2,57 m2 3,624 razem m2 3, KNR-W /03 12 KNNR /02 13 KNNR /04 14 KNR-W /03 15 KNR-W /01 16 KNR-W /01 17 KNR-W /01 18 KNR-W /01 19 KNNR-W /05 Wymiana lub uzupełnienie balustrad schodowych lub balkonowych prostych - przespawanie elementów poziomych balustrad na podeście 2,00*4+1,50*4 m 14,000 razem m 14,000 Konstrukcje aluminiowe ścian osłonowych - ściany mocowane do konstrukcji stalowych o powierzchni szyb ponad 2m2 - szyba pojedyncza bezpieczna 6,4mm 33.1 VSG 1,80*2,80+1,50*2,80 m2 9,240 razem m2 9,240 Drobne elementy aluminiowe - listwy osłaniające maskujace połączenie konstrukcji stalowej z aluminiową 2,00*2+2,80*3+1,50*2 m 15,400 razem m 15,400 Wykonanie nowego pokrycia z zadaszenia płytami z poliwęglanu komorowego gr.10mm,bezbarwnego wraz z koniecznymi obróbkami i uszczelnieniami systemowymi 0,5*2*3,14*1,02*1,51 m2 4,836 0,5*1,02*1,02*3,14 m2 1,633 razem m2 6,469 Zabezpieczenie folią podestu wiatrołapu i schodów 1,50*2,00+3,32*1,50 m2 7,980 razem m2 7,980 Czyszczenie przez szczotkowanie ręczne od stanu wyjściowego powierzchni B do trzeciego stopnia czystości konstrukcji stalowych pełnościennych - istniejąca rama stalowa wiatrołapu,zadaszenia i balustrad słupy główne + rygle 0,12*4*2,80*3+0,12*4*2,00*2+0,12*4*1,50*2 m2 7,392 konstrukcja daszku 0,20*0,5*2*3,14*1,02*3+0,20*1,50*2+0,20*2,00*2 m2 3,322 balustarda wiatrołapu 0,20*1,50*4+0,20*2,00*4 m2 2,800 balustrada schodów 0,20*3,32*4 m2 2,656 razem m2 16,170 Malowanie pędzlem farbami do gruntowania miniowymi i olejnymi konstrukcji stalowych pełnościennych Malowanie pędzlem farbami nawierzchniowymi i emaliami ftalowymi konstrukcji stalowych pełnościennych Osadzenie istniejacej kraty drzwiowej po zakończeniu robót m2 16,170 m2 16,170 szt 1,000

4 Przedmiar robót Strona 4/7 Nr Podstawa Opis robót Jm Ilość 20 KNR-W 4-01 Malowanie dwukrotne farbą ftalową krat z prętów prostych 1212/05 1,41*2,57 m2 3,624 razem m2 3, KNR 0-15 Rynny dachowe z PCV półokrągłe o średnicy 7cm 0528/01 1,65*2 m 3,300 razem m 3, KNR 0-15 Rury spustowe z PCV o średnicy 7cm 0529/02 4,60*2 m 9,200 razem m 9, ZKNR C /02 Wypełnienie spoiny 6x4mm materiałem elastycznym przy połączeniu płytek z kamieni sztucznych z konstrukcją stalową wiatrołapu 2,03*2+1,51*2 m 7,080 razem m 7,080

5 Zestawienie robocizny Strona 5/7 Lp Nazwa Jm Ilość Cena Wartość 1 Robocizna razem r-g 144,214 Razem 144,214

6 Zestawienie materiałów Strona 6/7 Lp Nazwa Jm Ilość Cena Wartość 1 Aceton dm3 0,354 2 Acetylen techniczny rozpuszczony kg 1,120 3 Bale iglaste obrzynane wymiarowe kl.ii gr.50mm m3 0,014 4 Benzyna do lakierów dm3 0,236 5 Denka rynnowe z PCW szt 4,000 6 Deski iglaste obrzynane kl.ii 25mm m3 0,004 7 Elektrody do stali węglowych i niskostopowych 3,25mm szt 40,600 8 Farba ftalowa do gruntowania miniowa 60% przeciwrdzewna dm3 1,779 9 Farba ftalowa nawierzchniowa ogólnego stosowania dm3 1, Farba olejna do gruntowania dm3 0, Folia polietylenowa m2 2, Haki do rynien (rynajzy) szt 6, Kolanka z PCW szt 6, Kołki rozporowe plastykowe szt 49, Konstrukcje aluminiowe ścian osłonowych - ściany mocowane do konstrukcji stalowych o m2 9,240 powierzchni szyb ponad 2m2 - szyba pojedyncza bezpieczna 6,4mm 33.1 VSG 16 Leje spustowe z PCW szt 2, Listwa aluminiowa maskująca m 16, Obejmy do rur spustowych szt 6, Papier ścierny ark 2, Pianka poliuretanowa kg 1, Płyta z poliwęglanu bezbarwnego gr.10mm m2 6, Płyty pomostowe długie m2 0, Płyty pomostowe krótkie m2 0, Rozcieńczalnik do wyrobów ftalowych karbomidowych dm3 0, Rury spustowe PCV 7cm m 10, Rynny z PCW m 3, Silikon kg 3, Tlen techniczny sprężony m3 2, Złączki do rur z PCV szt 6,164 Razem Materiały pomocnicze Razem

7 Zestawienie sprzętu Strona 7/7 Lp Nazwa Jm Ilość Cena Wartość 1 Rusztowanie ramowe warszawskie m-g 5,240 2 Samochód dostawczy do 0,9 t (1) m-g 0,590 3 Samochód skrzyniowy 5t m-g 0,537 4 Spawarka elektryczna m-g 16,100 Razem 22,467
