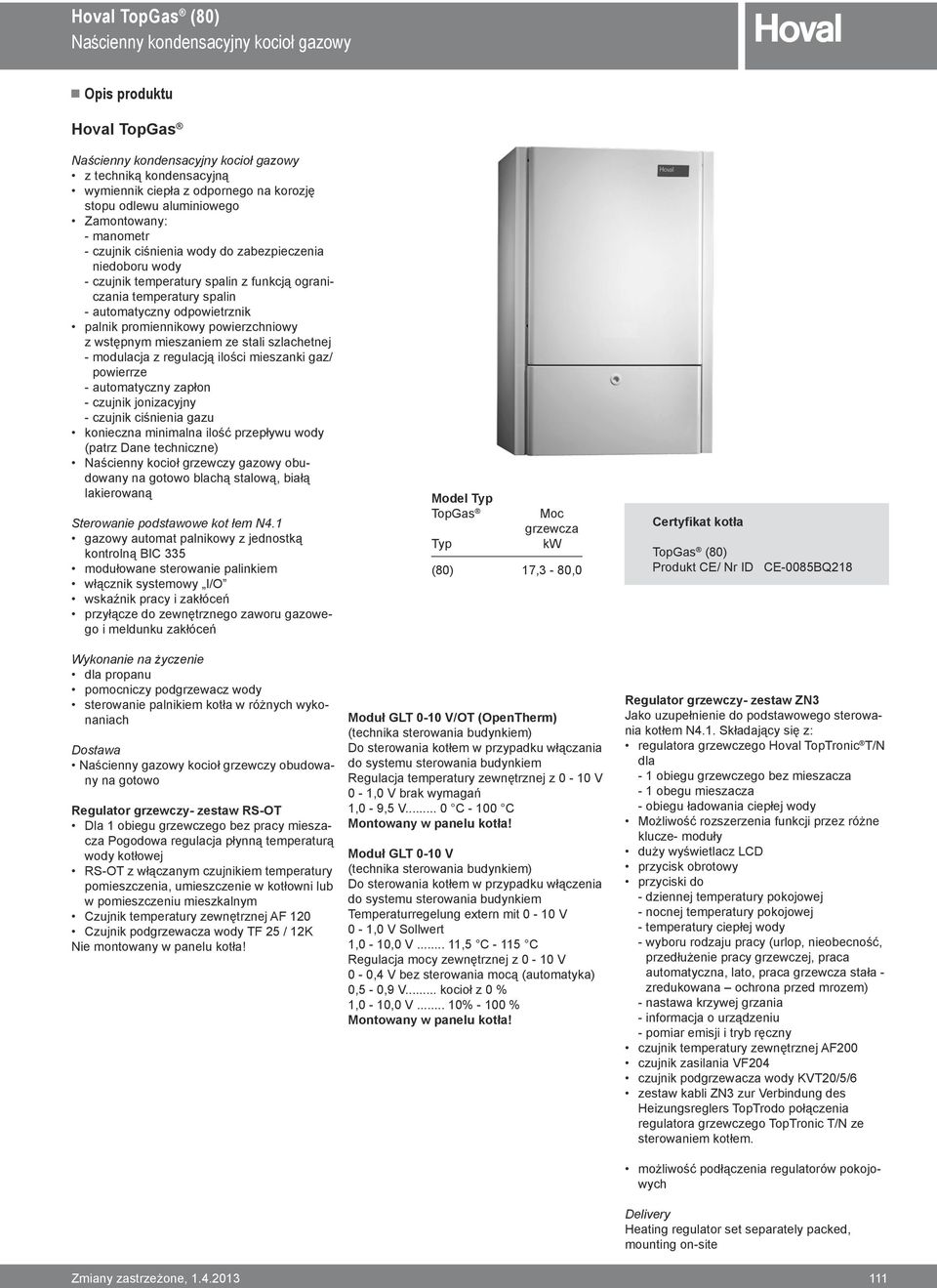

1 Hoval opgas (80) Naścienny kondensacyjny kocioł gazowy Opis produktu Hoval opgas Naścienny kondensacyjny kocioł gazowy z techniką kondensacyjną wymiennik ciepła z odpornego na korozję stopu odlewu aluminiowego Zamontowany: - manometr - czujnik ciśnienia wody do zabezpieczenia niedoboru wody - czujnik temperatury spalin z funkcją ograniczania temperatury spalin - automatyczny odpowietrznik palnik promiennikowy powierzchniowy z wstępnym mieszaniem ze stali szlachetnej - modulacja z regulacją ilości mieszanki gaz/ powierrze - automatyczny zapłon - czujnik jonizacyjny - czujnik ciśnienia gazu konieczna minimalna ilość przepływu wody (patrz Dane techniczne) Naścienny kocioł grzewczy gazowy obudowany na gotowo blachą stalową, białą lakierowaną Sterowanie podstawowe kot łem N4.1 gazowy automat palnikowy z jednostką kontrolną BIC 335 modułowane sterowanie palinkiem włącznik systemowy I/O wskaźnik pracy i zakłóceń przyłącze do zewnętrznego zaworu gazowego i meldunku zakłóceń odel yp opgas yp oc grzewcza kw (80) 17,3-80,0 Certyfikat kotła opgas (80) Produkt CE/ Nr ID CE-0085BQ218 Wykonanie na życzenie dla propanu pomocniczy podgrzewacz wody sterowanie palnikiem kotła w różnych wykonaniach Dostawa Naścienny gazowy kocioł grzewczy obudowany na gotowo Regulator grzewczy- zestaw RS-O Dla 1 obiegu grzewczego bez pracy mieszacza Pogodowa regulacja płynną temperaturą wody kotłowej RS-O z włączanym czujnikiem temperatury pomieszczenia, umieszczenie w kotłowni lub w pomieszczeniu mieszkalnym Czujnik temperatury zewnętrznej AF 120 Czujnik podgrzewacza wody F 25 / 12K Nie montowany w panelu kotła! oduł GL 0-10 V/O (Openherm) (technika sterowania budynkiem) Do sterowania kotłem w przypadku włączania do systemu sterowania budynkiem Regulacja temperatury zewnętrznej z 0-10 V 0-1,0 V brak wymagań 1,0-9,5 V... 0 C C ontowany w panelu kotła! oduł GL 0-10 V (technika sterowania budynkiem) Do sterowania kotłem w przypadku włączenia do systemu sterowania budynkiem emperaturregelung extern mit 0-10 V 0-1,0 V Sollwert 1,0-10,0 V... 11,5 C C Regulacja mocy zewnętrznej z 0-10 V 0-0,4 V bez sterowania mocą (automatyka) 0,5-0,9 V... kocioł z 0 % 1,0-10,0 V... 10% % ontowany w panelu kotła! Regulator grzewczy- zestaw ZN3 Jako uzupełnienie do podstawowego sterowania kotłem N4.1. Składający się z: regulatora grzewczego Hoval opronic /N dla - 1 obiegu grzewczego bez mieszacza - 1 obegu mieszacza - obiegu ładowania ciepłej wody ożliwość rozszerzenia funkcji przez różne klucze- moduły duży wyświetlacz LCD przycisk obrotowy przyciski do - dziennej temperatury pokojowej - nocnej temperatury pokojowej - temperatury ciepłej wody - wyboru rodzaju pracy (urlop, nieobecność, przedłużenie pracy grzewczej, praca automatyczna, lato, praca grzewcza stała - zredukowana ochrona przed mrozem) - nastawa krzywej grzania - informacja o urządzeniu - pomiar emisji i tryb ręczny czujnik temperatury zewnętrznej AF200 czujnik zasilania VF204 czujnik podgrzewacza wody KV20/5/6 zestaw kabli ZN3 zur Verbindung des Heizungsreglers oprodo połączenia regulatora grzewczego opronic /N ze sterowaniem kotłem. możliwość podłączenia regulatorów pokojowych Delivery Heating regulator set separately packed, mounting on-site Zmiany zastrzeżone,

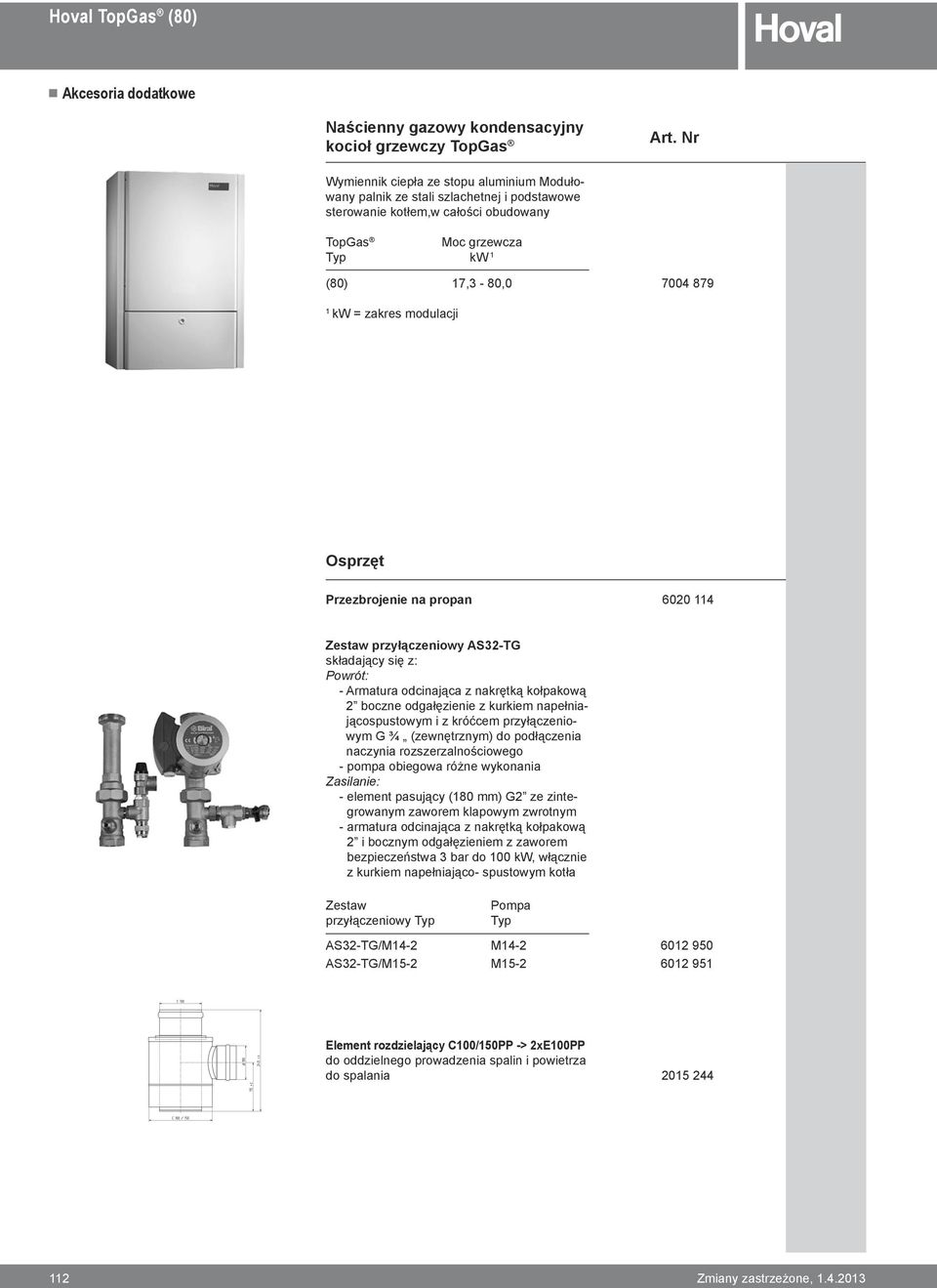

2 Hoval opgas (80) Akcesoria dodatkowe Naścienny gazowy kondensacyjny kocioł grzewczy opgas Art. Nr Wymiennik ciepła ze stopu aluminium odułowany palnik ze stali szlachetnej i podstawowe sterowanie kotłem,w całości obudowany opgas oc grzewcza yp kw 1 (80) 17,3-80, X XXX. 1 kw = zakres modulacji Osprzęt Przezbrojenie na propan ,30 Zestaw przyłączeniowy AS32-G składający się z: Powrót: - Armatura odcinająca z nakrętką kołpakową 2 boczne odgałęzienie z kurkiem napełniającospustowym i z króćcem przyłączeniowym G ¾ (zewnętrznym) do podłączenia naczynia rozszerzalnościowego - pompa obiegowa różne wykonania Zasilanie: - element pasujący (180 mm) G2 ze zintegrowanym zaworem klapowym zwrotnym - armatura odcinająca z nakrętką kołpakową 2 i bocznym odgałęzieniem z zaworem bezpieczeństwa 3 bar do 100 kw, włącznie z kurkiem napełniająco- spustowym kotła Zestaw przyłączeniowy yp Pompa yp AS32-G/ ,00 AS32-G/ ,00 Element rozdzielający C100/150PP -> 2xE100PP do oddzielnego prowadzenia spalin i powietrza do spalania XXX. 112 Zmiany zastrzeżone,

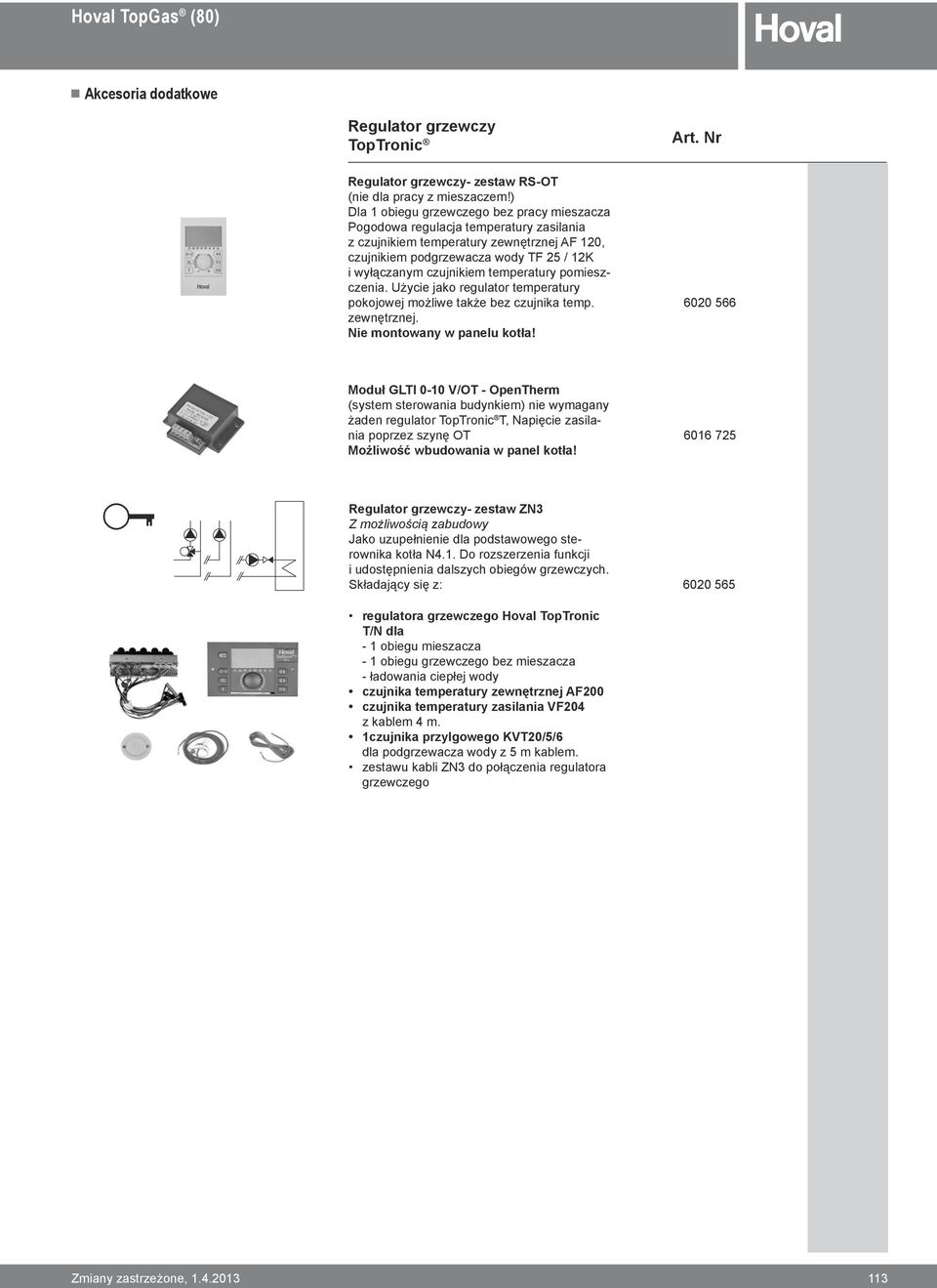

3 Hoval opgas (80) Akcesoria dodatkowe Regulator grzewczy opronic Regulator grzewczy- zestaw RS-O (nie dla pracy z mieszaczem!) Dla 1 obiegu grzewczego bez pracy mieszacza Pogodowa regulacja temperatury zasilania z czujnikiem temperatury zewnętrznej AF 120, czujnikiem podgrzewacza wody F 25 / 12K i wyłączanym czujnikiem temperatury pomieszczenia. Użycie jako regulator temperatury pokojowej możliwe także bez czujnika temp. zewnętrznej. Nie montowany w panelu kotła! Art. Nr ,00 oduł GLl 0-10 V/O - Openherm (system sterowania budynkiem) nie wymagany żaden regulator opronic, Napięcie zasilania poprzez szynę O ożliwość wbudowania w panel kotła! ,00 Regulator grzewczy- zestaw ZN3 Z możliwością zabudowy Jako uzupełnienie dla podstawowego sterownika kotła N4.1. Do rozszerzenia funkcji i udostępnienia dalszych obiegów grzewczych. Składający się z: ,00 regulatora grzewczego Hoval opronic /N dla - 1 obiegu mieszacza - 1 obiegu grzewczego bez mieszacza - ładowania ciepłej wody czujnika temperatury zewnętrznej AF200 czujnika temperatury zasilania VF204 z kablem 4 m. 1czujnika przylgowego KV20/5/6 dla podgrzewacza wody z 5 m kablem. zestawu kabli ZN3 do połączenia regulatora grzewczego Zmiany zastrzeżone,

4 Hoval opgas (80) Akcesoria dodatkowe Osprzęt Art Nr. Do regulatora grzewczego opronicf /N Programator pokojowy RS- dla jednego obiegu mieszacza w zależności od parametrów, z czujnikiem temperatury pokojowej, przyciski informacyjne, programów i korekty ,00 Zdalne sterowanie z czujnikiem pokojowym RFF- dla jednego obiegu mieszacza z czujnikiem temperatury pokojowej, prostym przełącznikiem programów i nastawą temperatur (+/- 6K) ,00 Zestaw moduł GL- 0-10V (system sterowania budynkiem) Składający się z: modułu GL i transformatora Nie montowany w panelu kotła! XX,00 Obudowa do montażu modułu GL patrz rubryka Komponenty systemowe oduły komunikacyjne/ zdalne połączenie patrz rubryka Komponenty systemowe Do RS-O i regulatora grzewczego opronic /N Czujnik temperatury zasilania do ogrzewania podłogowego (na każdy obieg grzewczy 1 czujnik) C, SD 6K, kapilara max. 700 mm, nastawa (widoczna z zewnątrz) pod osłoną obudowy ermostat przylgowy RAK-W1000.S ermostat z taśmą montażowo- napinającą, bez kabla i wtyczki , Zmiany zastrzeżone,

5 Hoval opgas (80) Akcesoria dodatkowe Akcesoria do systemu regulacji grzewczej opronic Art. Nr 1-7 Klucz modułowy do Hoval opronic dla dalszych funkcji dodatkowo do funkcji standardowych Klucz modułowy składający się z: klucza funkcyjnego do włożenia w opronic, włącznie z osprzętem ożliwy tylko jeden klucz modułowy! Funkcje standardowe zawarte już w opronic. - 1 obieg mieszacza - 1 obieg grzewczy bez mieszacza - obieg ładujący ciepłą wodę Funkcje kluczy modułowych Klucz 2. obieg paliwo solar moduł. mieszacza urz. biwalentne Rozwiązania systemowe i użycie patrz Hoval CD Klucz modułowy 1 dla 2. obiegu mieszacza klucz funkcyjny 1, 1 czujnik temp. zasilania, 2 wtyczki luzem Klucz modułowy 2 dla paliwa stałego/ zbiornik buforowy/ urz. biwalentne, klucz funkcyjny 2, 3 czujniki zanurzeniowe, 4 wtyczki luzem Klucz modułowy 3 dla instalacji solarnej klucz funkcyjny 3, 1 czujnik kolektora, 1 czujnik zasobnika, 4 wtyczki luzem Klucz modułowy 4 dla 2. obiegu mieszacza i paliwa stałego/ zbiornik buforowy/ urządzenie biwalentne klucz funkcyjny 4, 1 czujnik temp. zasilania, 3 czujniki zanurzeniowe, 6 wtyczek luzem Klucz modułowy 5 dla 2. obiegu mieszacza i instalacji solarnej klucz funkcyjny 5, 1 czujnik temp. zasilania, 1 czujnik kolektora, 1 czujnik zasobnika, 6 wtyczek luzem Klucz modułowy 6 dla paliwa stałego/ zbiornik buforowy/ urządzenie biwalentne i instalacja solarna klucz funkcyjny 6, 1 czujnik kolektora, 4 czujniki zanurzeniowe, 6 wtyczek luzem Klucz modułowy 7 dla 2. obiegu mieszacza, paliwa stałego/ zbiornik buforowy/ urządzenie biwalentne i instalacja solarna, klucz funkcyjny 7, 1 czujnik temp. zasilania, 1 czujnik kolektora, 4 czujniki zanurzeniowe, 8 wtyczek luzem ypy czujników Czujnik zanurzeniowy/ zasobnika: yp KV20/5/6 (L = 5 m) bez tulei zanurzeniowej Czujnik temp. zasilania: yp VF204S z wtyczką Czujnik kolektora: yp P1000 (silikon) , , , , , , ,00 Zmiany zastrzeżone,

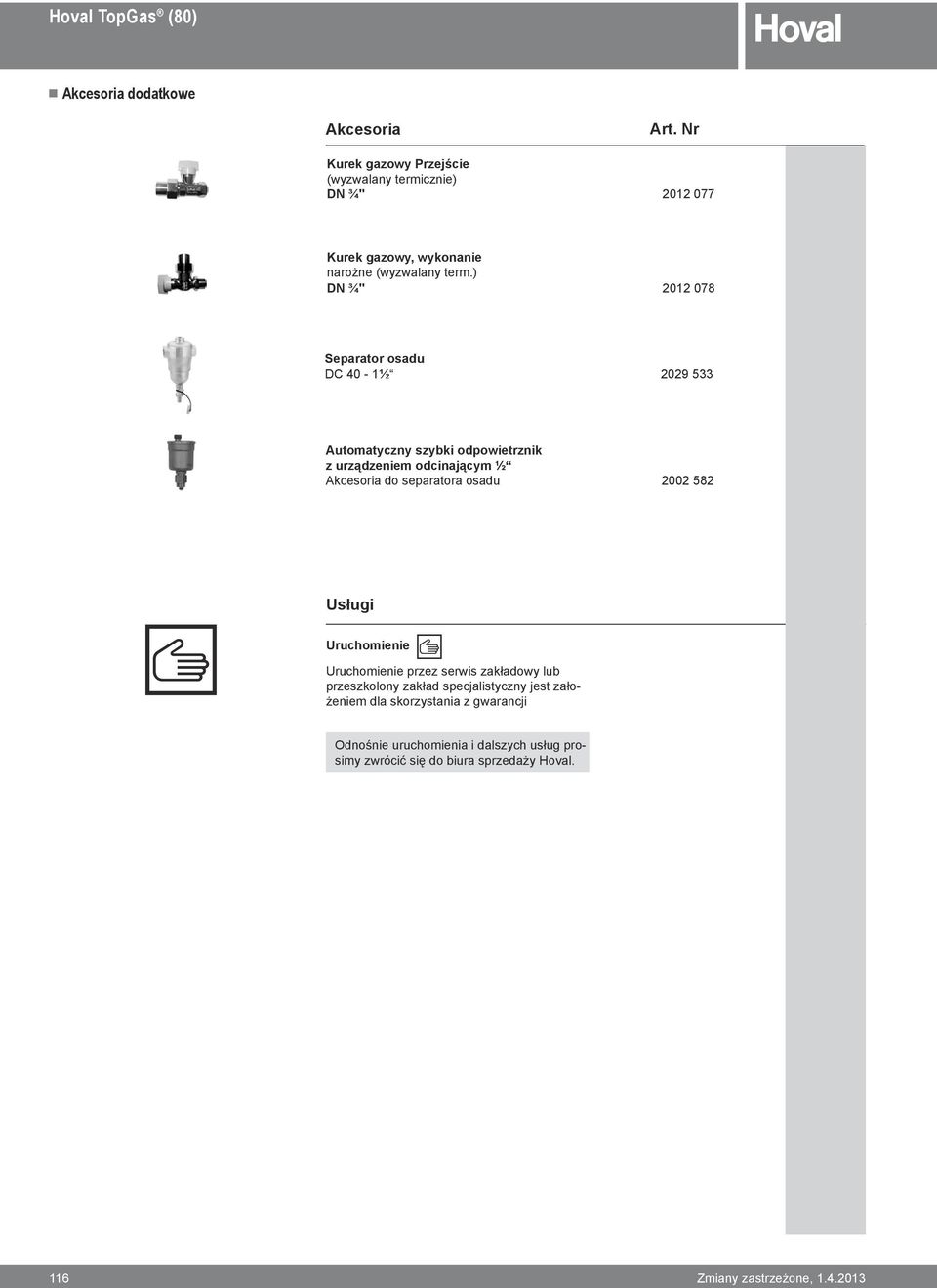

6 Hoval opgas (80) Akcesoria dodatkowe Akcesoria Art. Nr Kurek gazowy Przejście (wyzwalany termicznie) DN ¾" ,00 Kurek gazowy, wykonanie narożne (wyzwalany term.) DN ¾" ,00 Separator osadu DC 40-1½ XXX,00 Automatyczny szybki odpowietrznik z urządzeniem odcinającym ½ Akcesoria do separatora osadu XXX,00 Usługi Uruchomienie auf Anfrage Uruchomienie przez serwis zakładowy lub przeszkolony zakład specjalistyczny jest założeniem dla skorzystania z gwarancji Odnośnie uruchomienia i dalszych usług prosimy zwrócić się do biura sprzedaży Hoval. 116 Zmiany zastrzeżone,

7 Hoval opgas (80) Dane techniczne opgas (80) ype (80) oc nominalna 80/ 60 C dla gazu ziemnego 1 kw 15,8-72,4 oc nominalna 40/ 30 C dla gazu ziemnego 1 kw 17,3-80,0 oc nominalna 80/ 60 C dla propanu 3 kw 19,5-72,4 oc nominalna 40/ 30 C dla propanu 3 kw 21,6-80,0 Obciążenie nominalne dla gazu ziemnego 1 kw 16,5-75,0 Obciążenie nominalne dla propanu 3 kw 20,0-75,0 Ciśnienie robocze ogrzewania bar 4,0 / 1,5 ax. temperatura robocza C 85 Pojemność wodna kotła l 10 inimalny przepływ l/h 800 Ciężar kotła (bez zawartości wody) kg 107 Sprawność kotła przy częściowym obciążeniu 30% (wg EN 303) (w odniesieniu do dolnej / górnej wartości opałowej) % 107,0/ 96,4 Sprawność znormalizowana (wg DIN 4702 część 8) 40/ 30 C % 109,4 (w odniesieniu do dolnej / górnej wartości opałowej) 75/ 60 C % 106,1 Straty gotowości ruchowej przy 70 C Watt 95 Wartości emisji lenki azotu NOx mg/kwh 18 lenki węgla CO mg/kwh 27 Zawartość CO2 w spalinach moc max./min. % 9,0 / 8,8 Wymiary: see table of dimensions Przyłącza Zasilanie/ powrót Inches Rp 1¼" Gaz Inches R ¾" Powietrze/ spaliny Ø mm C100 / 150 Ciśnienie dynamiczne gazu min./max. Gaz ziemny E/LL mbar Gaz plynny (LPG) mbar Zużycie gazu przy 0 C / 1013 mbar: Gaz ziemny E - (Wo = 15,0 kwh/m 3 ) Hu = 9,97 kwh/m 3 m 3 /h 1,65-7,5 Propan 3 (H u = 25,9 kwh/m 3 ) m 3 /h 0,77-2,90 Napięcie robocze V/Hz 230 / 50 Napięcie sterownicze V/Hz 24 / 50 in./max. zakres poboru mocy elektr. Watt 23 / 130 Standby Watt 7 Stopień ochrony IP 20 aksymalny poziom hałasu db(a) 63 Poziom ciśnienia akustycznego (w zależności od warunków ustawienia) 2 db(a) 53 Ilość kondensatu (gaz ziemny) przy 40/ 30 C l/h 7,1 Wartość ph kondensatu ca. 4,2 Wartości do obliczeń komina Wymagania instalacja odprowadzania spalin, klasa temperaturowa 120 Strumień masowy spalin kg/h 124,5 emperatura spalin przy mocy nominalnej 80/ 60 C C 79 emperatura spalin przy mocy nominalnej 40/ 30 C C 49 Ciśnienie tłoczenia dla przewodu zasilania powietrzem/ przewodu spalinowego Pa 140 aksymalny ciąg/ podciśnienie na króćcu spalinowym Pa Dane odnoszą się do Hu. Kotły są seryjnie wyregulowane i sprawdzone dla nastawienia EE/H. aka nastawa fabryczna dla gazu o liczbie Wobbego 15,0 kwh/m3 umożliwia pracę na paliwach gazowych o liczbie Wobbego od 12,0 do 15,7 kwh/m3 bez dodatkowej regulacji. 2 Porównaj wskazówki przy projektowaniu 3 Dane odnoszą się do H u. Zmiany zastrzeżone,

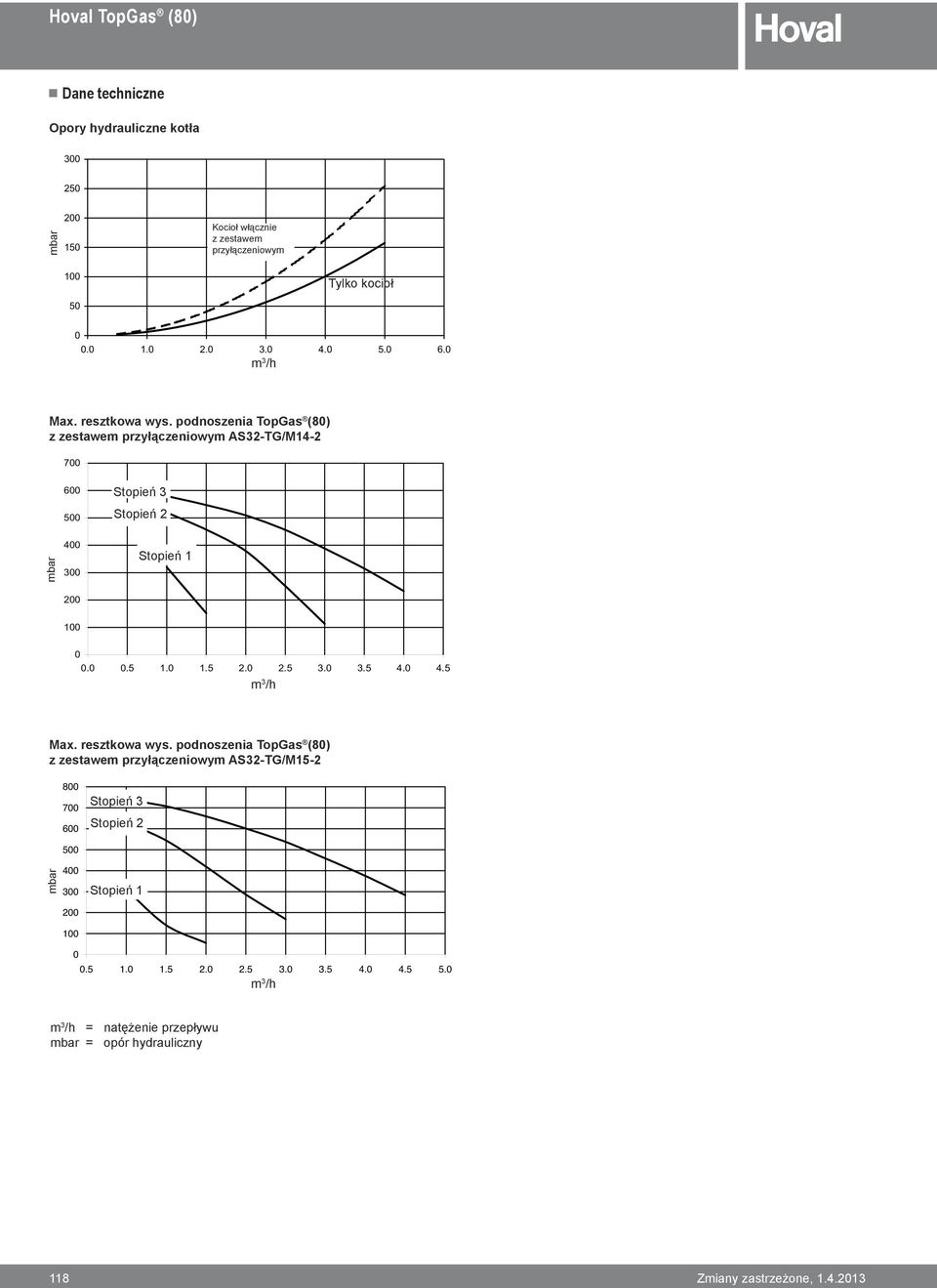

8 Hoval opgas (80) Dane techniczne Opory hydrauliczne kotła mbar Kocioł włącznie z zestawem przyłączeniowym 100 ylko kocioł m 3 /h ax. resztkowa wys. podnoszenia opgas (80) z zestawem przyłączeniowym AS32-G/ Stopień 3 Stopień 2 mbar Stopień m 3 m/h 3 /h ax. resztkowa wys. podnoszenia opgas (80) z zestawem przyłączeniowym AS32-G/ Stopień 3 Stopień 2 mbar Stopień m 3 /h m 3 /h = natężenie przepływu mbar = opór hydrauliczny 118 Zmiany zastrzeżone,

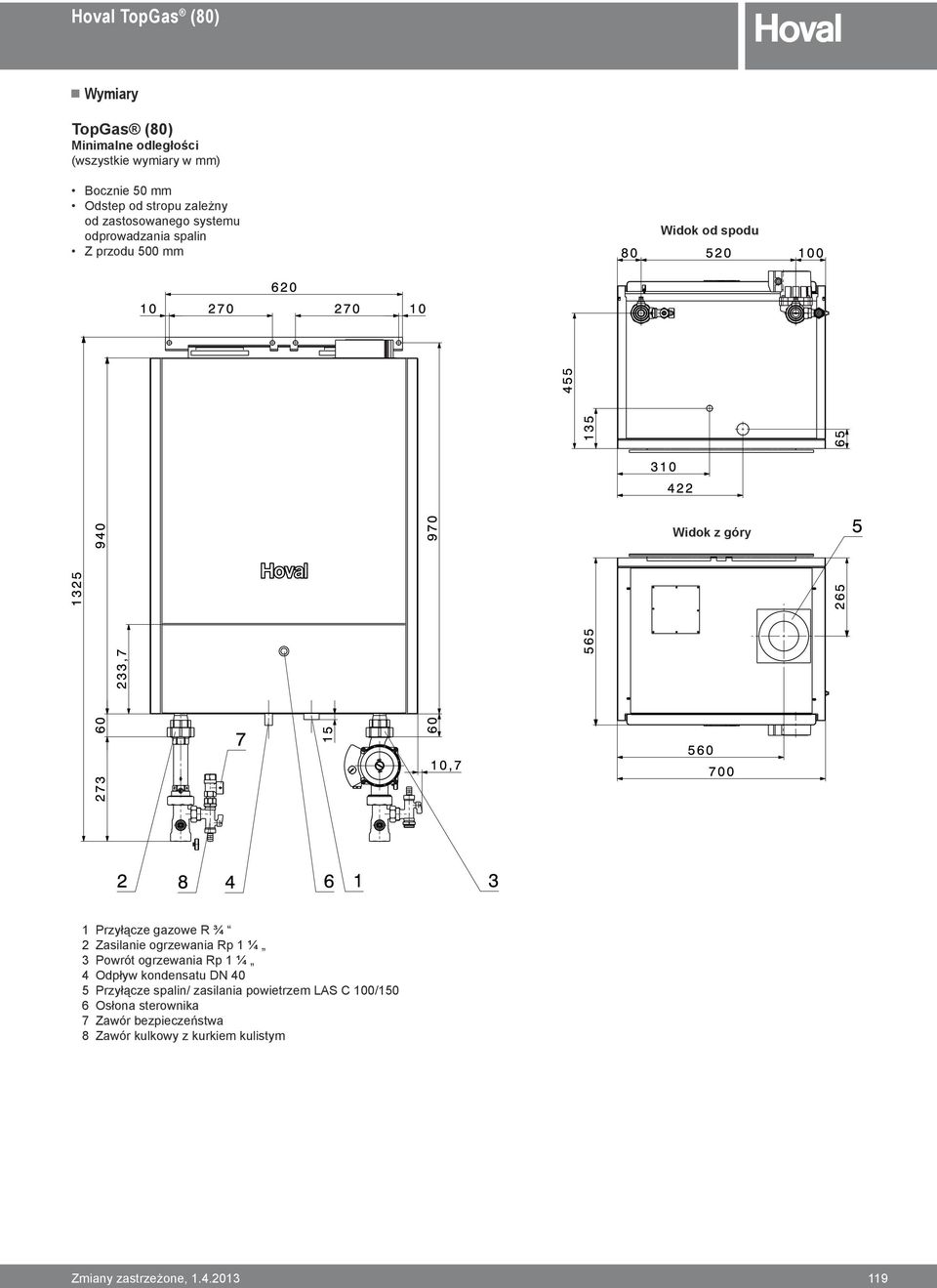

9 Hoval opgas (80) Wymiary opgas (80) inimalne odległości (wszystkie wymiary w mm) Bocznie 50 mm Odstep od stropu zależny od zastosowanego systemu odprowadzania spalin Z przodu 500 mm Widok od spodu Widok z góry 1 Przyłącze gazowe R ¾ 2 Zasilanie ogrzewania Rp 1 ¼ 3 Powrót ogrzewania Rp 1 ¼ 4 Odpływ kondensatu DN 40 5 Przyłącze spalin/ zasilania powietrzem LAS C 100/150 6 Osłona sterownika 7 Zawór bezpieczeństwa 8 Zawór kulkowy z kurkiem kulistym Zmiany zastrzeżone,

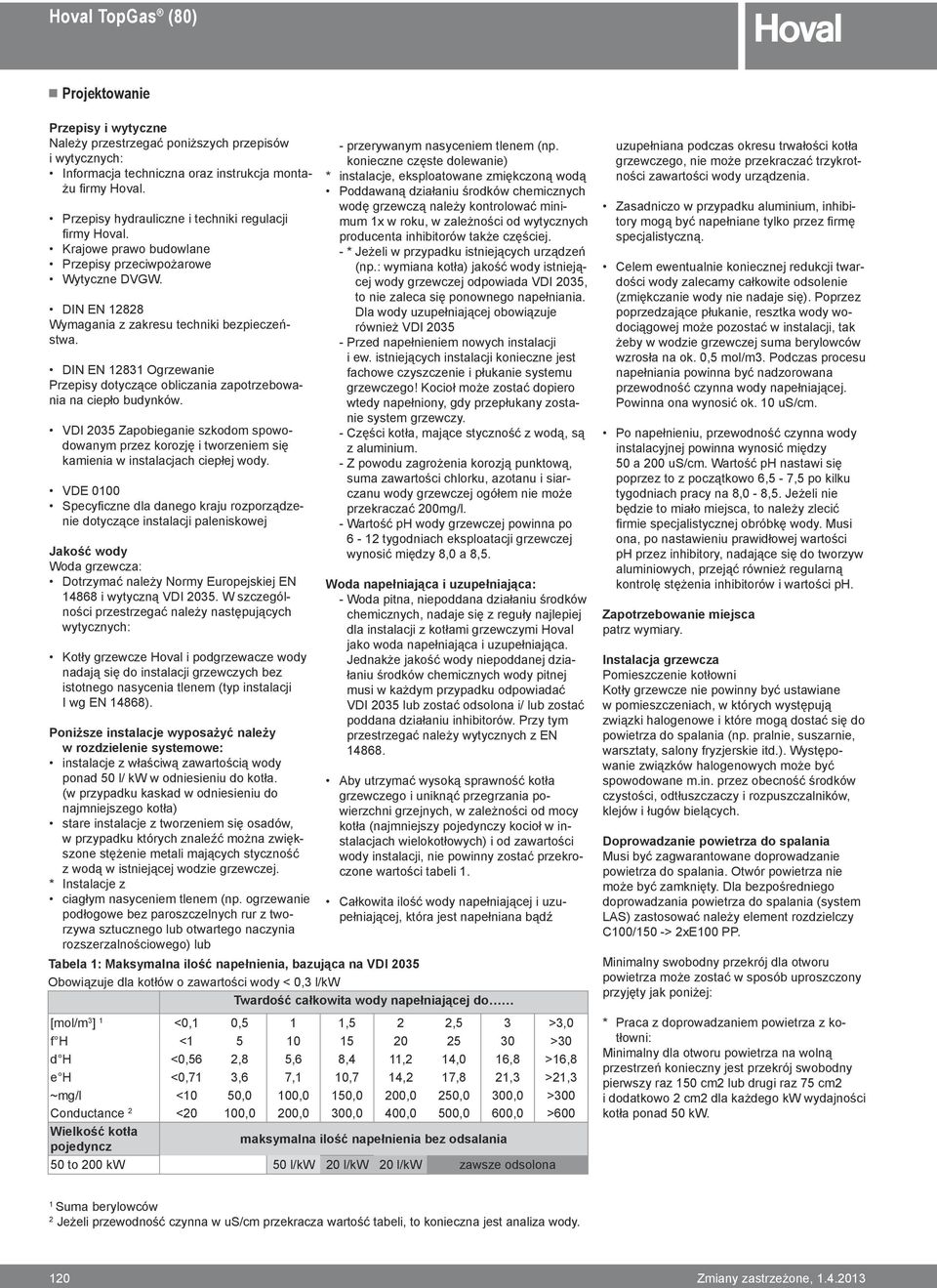

10 Hoval opgas (80) Projektowanie Przepisy i wytyczne Należy przestrzegać poniższych przepisów i wytycznych: Informacja techniczna oraz instrukcja montażu firmy Hoval. Przepisy hydrauliczne i techniki regulacji firmy Hoval. Krajowe prawo budowlane Przepisy przeciwpożarowe Wytyczne DVGW. DIN EN Wymagania z zakresu techniki bezpieczeństwa. DIN EN Ogrzewanie Przepisy dotyczące obliczania zapotrzebowania na ciepło budynków. VDI 2035 Zapobieganie szkodom spowodowanym przez korozję i tworzeniem się kamienia w instalacjach ciepłej wody. VDE 0100 Specyficzne dla danego kraju rozporządzenie dotyczące instalacji paleniskowej Jakość wody Woda grzewcza: Dotrzymać należy Normy Europejskiej EN i wytyczną VDI W szczególności przestrzegać należy następujących wytycznych: Kotły grzewcze Hoval i podgrzewacze wody nadają się do instalacji grzewczych bez istotnego nasycenia tlenem (typ instalacji I wg EN 14868). Poniższe instalacje wyposażyć należy w rozdzielenie systemowe: instalacje z właściwą zawartością wody ponad 50 l/ kw w odniesieniu do kotła. (w przypadku kaskad w odniesieniu do najmniejszego kotła) stare instalacje z tworzeniem się osadów, w przypadku których znaleźć można zwiększone stężenie metali mających styczność z wodą w istniejącej wodzie grzewczej. * Instalacje z ciagłym nasyceniem tlenem (np. ogrzewanie podłogowe bez paroszczelnych rur z tworzywa sztucznego lub otwartego naczynia rozszerzalnościowego) lub - przerywanym nasyceniem tlenem (np. konieczne częste dolewanie) * instalacje, eksploatowane zmiękczoną wodą Poddawaną działaniu środków chemicznych wodę grzewczą należy kontrolować minimum 1x w roku, w zależności od wytycznych producenta inhibitorów także częściej. - * Jeżeli w przypadku istniejących urządzeń (np.: wymiana kotła) jakość wody istniejącej wody grzewczej odpowiada VDI 2035, to nie zaleca się ponownego napełniania. Dla wody uzupełniającej obowiązuje również VDI Przed napełnieniem nowych instalacji i ew. istniejących instalacji konieczne jest fachowe czyszczenie i płukanie systemu grzewczego! Kocioł może zostać dopiero wtedy napełniony, gdy przepłukany zostanie system grzewczy. - Części kotła, mające styczność z wodą, są z aluminium. - Z powodu zagrożenia korozją punktową, suma zawartości chlorku, azotanu i siarczanu wody grzewczej ogółem nie może przekraczać 200mg/l. - Wartość ph wody grzewczej powinna po 6-12 tygodniach eksploatacji grzewczej wynosić między 8,0 a 8,5. Woda napełniająca i uzupełniająca: - Woda pitna, niepoddana działaniu środków chemicznych, nadaje się z reguły najlepiej dla instalacji z kotłami grzewczymi Hoval jako woda napełniająca i uzupełniająca. Jednakże jakość wody niepoddanej działaniu środków chemicznych wody pitnej musi w każdym przypadku odpowiadać VDI 2035 lub zostać odsolona i/ lub zostać poddana działaniu inhibitorów. Przy tym przestrzegać należy wytycznych z EN Aby utrzymać wysoką sprawność kotła grzewczego i uniknąć przegrzania powierzchni grzejnych, w zależności od mocy kotła (najmniejszy pojedynczy kocioł w instalacjach wielokotłowych) i od zawartości wody instalacji, nie powinny zostać przekroczone wartości tabeli 1. Całkowita ilość wody napełniającej i uzupełniającej, która jest napełniana bądź abela 1: aksymalna ilość napełnienia, bazująca na VDI 2035 Obowiązuje dla kotłów o zawartości wody < 0,3 l/kw wardość całkowita wody napełniającej do [mol/m 3 ] 1 <0,1 0,5 1 1,5 2 2,5 3 >3,0 f H < >30 d H <0,56 2,8 5,6 8,4 11,2 14,0 16,8 >16,8 e H <0,71 3,6 7,1 10,7 14,2 17,8 21,3 >21,3 ~mg/l <10 50,0 100,0 150,0 200,0 250,0 300,0 >300 Conductance 2 <20 100,0 200,0 300,0 400,0 500,0 600,0 >600 Wielkość kotła pojedyncz maksymalna ilość napełnienia bez odsalania 50 to 200 kw 50 l/kw 20 l/kw 20 l/kw zawsze odsolona uzupełniana podczas okresu trwałości kotła grzewczego, nie może przekraczać trzykrotności zawartości wody urządzenia. Zasadniczo w przypadku aluminium, inhibitory mogą być napełniane tylko przez firmę specjalistyczną. Celem ewentualnie koniecznej redukcji twardości wody zalecamy całkowite odsolenie (zmiękczanie wody nie nadaje się). Poprzez poprzedzające płukanie, resztka wody wodociągowej może pozostać w instalacji, tak żeby w wodzie grzewczej suma berylowców wzrosła na ok. 0,5 mol/m3. Podczas procesu napełniania powinna być nadzorowana przewodność czynna wody napełniającej. Powinna ona wynosić ok. 10 us/cm. Po napełnieniu, przewodność czynna wody instalacyjnej powinna wynosić między 50 a 200 us/cm. Wartość ph nastawi się poprzez to z początkowo 6,5-7,5 po kilku tygodniach pracy na 8,0-8,5. Jeżeli nie będzie to miało miejsca, to należy zlecić firmie specjalistycznej obróbkę wody. usi ona, po nastawieniu prawidłowej wartości ph przez inhibitory, nadające się do tworzyw aluminiowych, przejąć również regularną kontrolę stężenia inhibitorów i wartości ph. Zapotrzebowanie miejsca patrz wymiary. Instalacja grzewcza Pomieszczenie kotłowni Kotły grzewcze nie powinny być ustawiane w pomieszczeniach, w których występują związki halogenowe i które mogą dostać się do powietrza do spalania (np. pralnie, suszarnie, warsztaty, salony fryzjerskie itd.). Występowanie związków halogenowych może być spowodowane m.in. przez obecność środków czystości, odtłuszczaczy i rozpuszczalników, klejów i ługów bielących. Doprowadzanie powietrza do spalania usi być zagwarantowane doprowadzanie powietrza do spalania. Otwór powietrza nie może być zamknięty. Dla bezpośredniego doprowadzania powietrza do spalania (system LAS) zastosować należy element rozdzielczy C100/150 -> 2xE100 PP. inimalny swobodny przekrój dla otworu powietrza może zostać w sposób uproszczony przyjęty jak poniżej: * Praca z doprowadzaniem powietrza z kotłowni: inimalny dla otworu powietrza na wolną przestrzeń konieczny jest przekrój swobodny pierwszy raz 150 cm2 lub drugi raz 75 cm2 i dodatkowo 2 cm2 dla każdego kw wydajności kotła ponad 50 kw. 1 Suma berylowców 2 Jeżeli przewodność czynna w us/cm przekracza wartość tabeli, to konieczna jest analiza wody. 120 Zmiany zastrzeżone,

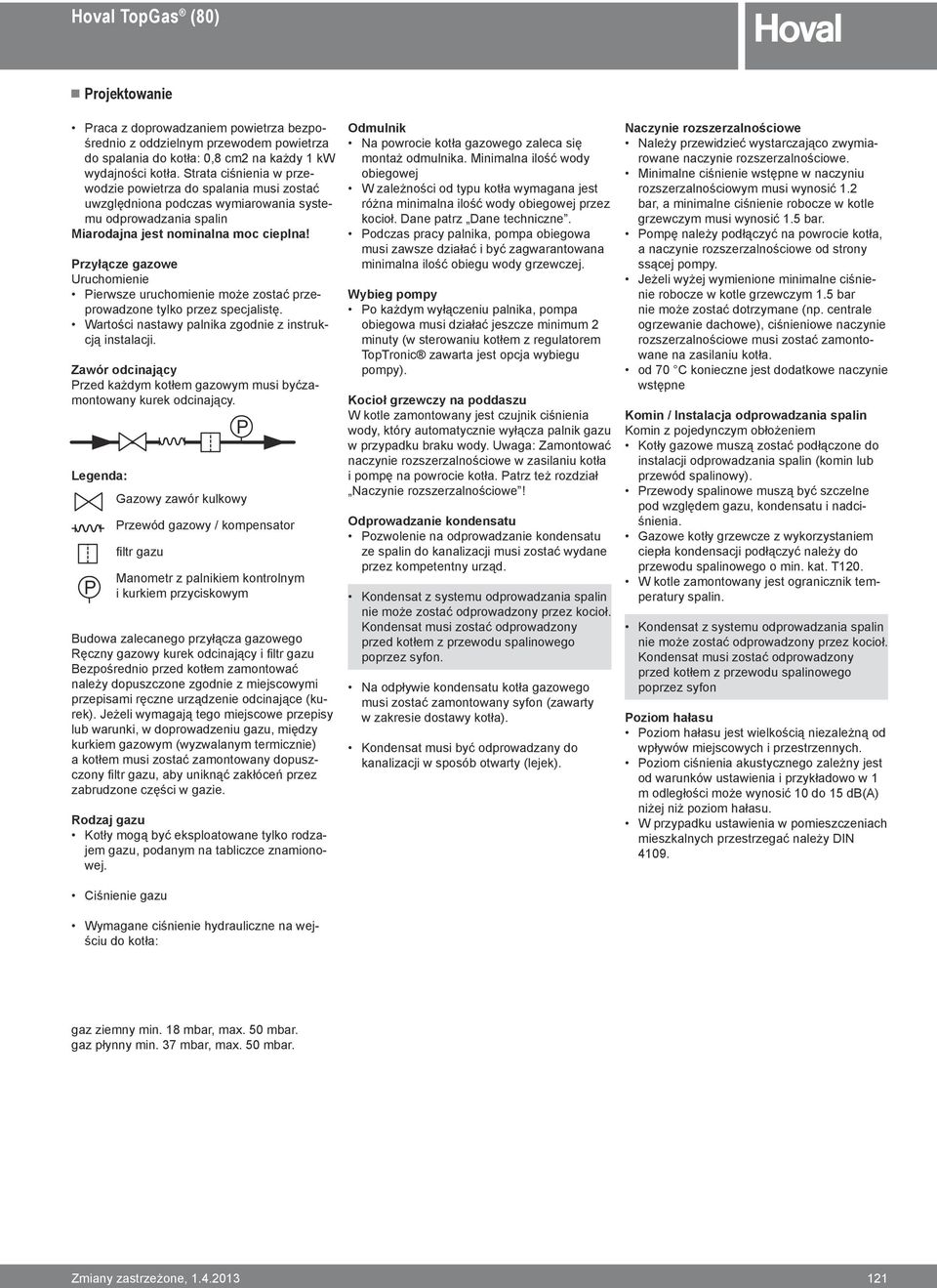

11 Hoval opgas (80) Projektowanie Praca z doprowadzaniem powietrza bezpośrednio z oddzielnym przewodem powietrza do spalania do kotła: 0,8 cm2 na każdy 1 kw wydajności kotła. Strata ciśnienia w przewodzie powietrza do spalania musi zostać uwzględniona podczas wymiarowania systemu odprowadzania spalin iarodajna jest nominalna moc cieplna! Przyłącze gazowe Uruchomienie Pierwsze uruchomienie może zostać przeprowadzone tylko przez specjalistę. Wartości nastawy palnika zgodnie z instrukcją instalacji. Zawór odcinający Przed każdym kotłem gazowym musi byćzamontowany kurek odcinający. Legenda: P P Gazowy zawór kulkowy Przewód gazowy / kompensator filtr gazu anometr z palnikiem kontrolnym i kurkiem przyciskowym Budowa zalecanego przyłącza gazowego Ręczny gazowy kurek odcinający i filtr gazu Bezpośrednio przed kotłem zamontować należy dopuszczone zgodnie z miejscowymi przepisami ręczne urządzenie odcinające (kurek). Jeżeli wymagają tego miejscowe przepisy lub warunki, w doprowadzeniu gazu, między kurkiem gazowym (wyzwalanym termicznie) a kotłem musi zostać zamontowany dopuszczony filtr gazu, aby uniknąć zakłóceń przez zabrudzone części w gazie. Rodzaj gazu Kotły mogą być eksploatowane tylko rodzajem gazu, podanym na tabliczce znamionowej. Ciśnienie gazu Wymagane ciśnienie hydrauliczne na wejściu do kotła: Odmulnik Na powrocie kotła gazowego zaleca się montaż odmulnika. inimalna ilość wody obiegowej W zależności od typu kotła wymagana jest różna minimalna ilość wody obiegowej przez kocioł. Dane patrz Dane techniczne. Podczas pracy palnika, pompa obiegowa musi zawsze działać i być zagwarantowana minimalna ilość obiegu wody grzewczej. Wybieg pompy Po każdym wyłączeniu palnika, pompa obiegowa musi działać jeszcze minimum 2 minuty (w sterowaniu kotłem z regulatorem opronic zawarta jest opcja wybiegu pompy). Kocioł grzewczy na poddaszu W kotle zamontowany jest czujnik ciśnienia wody, który automatycznie wyłącza palnik gazu w przypadku braku wody. Uwaga: Zamontować naczynie rozszerzalnościowe w zasilaniu kotła i pompę na powrocie kotła. Patrz też rozdział Naczynie rozszerzalnościowe! Odprowadzanie kondensatu Pozwolenie na odprowadzanie kondensatu ze spalin do kanalizacji musi zostać wydane przez kompetentny urząd. Kondensat z systemu odprowadzania spalin nie może zostać odprowadzony przez kocioł. Kondensat musi zostać odprowadzony przed kotłem z przewodu spalinowego poprzez syfon. Na odpływie kondensatu kotła gazowego musi zostać zamontowany syfon (zawarty w zakresie dostawy kotła). Kondensat musi być odprowadzany do kanalizacji w sposób otwarty (lejek). Naczynie rozszerzalnościowe Należy przewidzieć wystarczająco zwymiarowane naczynie rozszerzalnościowe. inimalne ciśnienie wstępne w naczyniu rozszerzalnościowym musi wynosić 1.2 bar, a minimalne ciśnienie robocze w kotle grzewczym musi wynosić 1.5 bar. Pompę należy podłączyć na powrocie kotła, a naczynie rozszerzalnościowe od strony ssącej pompy. Jeżeli wyżej wymienione minimalne ciśnienie robocze w kotle grzewczym 1.5 bar nie może zostać dotrzymane (np. centrale ogrzewanie dachowe), ciśnieniowe naczynie rozszerzalnościowe musi zostać zamontowane na zasilaniu kotła. od 70 C konieczne jest dodatkowe naczynie wstępne Komin / Instalacja odprowadzania spalin Komin z pojedynczym obłożeniem Kotły gazowe muszą zostać podłączone do instalacji odprowadzania spalin (komin lub przewód spalinowy). Przewody spalinowe muszą być szczelne pod względem gazu, kondensatu i nadciśnienia. Gazowe kotły grzewcze z wykorzystaniem ciepła kondensacji podłączyć należy do przewodu spalinowego o min. kat W kotle zamontowany jest ogranicznik temperatury spalin. Kondensat z systemu odprowadzania spalin nie może zostać odprowadzony przez kocioł. Kondensat musi zostać odprowadzony przed kotłem z przewodu spalinowego poprzez syfon Poziom hałasu Poziom hałasu jest wielkością niezależną od wpływów miejscowych i przestrzennych. Poziom ciśnienia akustycznego zależny jest od warunków ustawienia i przykładowo w 1 m odległości może wynosić 10 do 15 db(a) niżej niż poziom hałasu. W przypadku ustawienia w pomieszczeniach mieszkalnych przestrzegać należy DIN gaz ziemny min. 18 mbar, max. 50 mbar. gaz płynny min. 37 mbar, max. 50 mbar. Zmiany zastrzeżone,

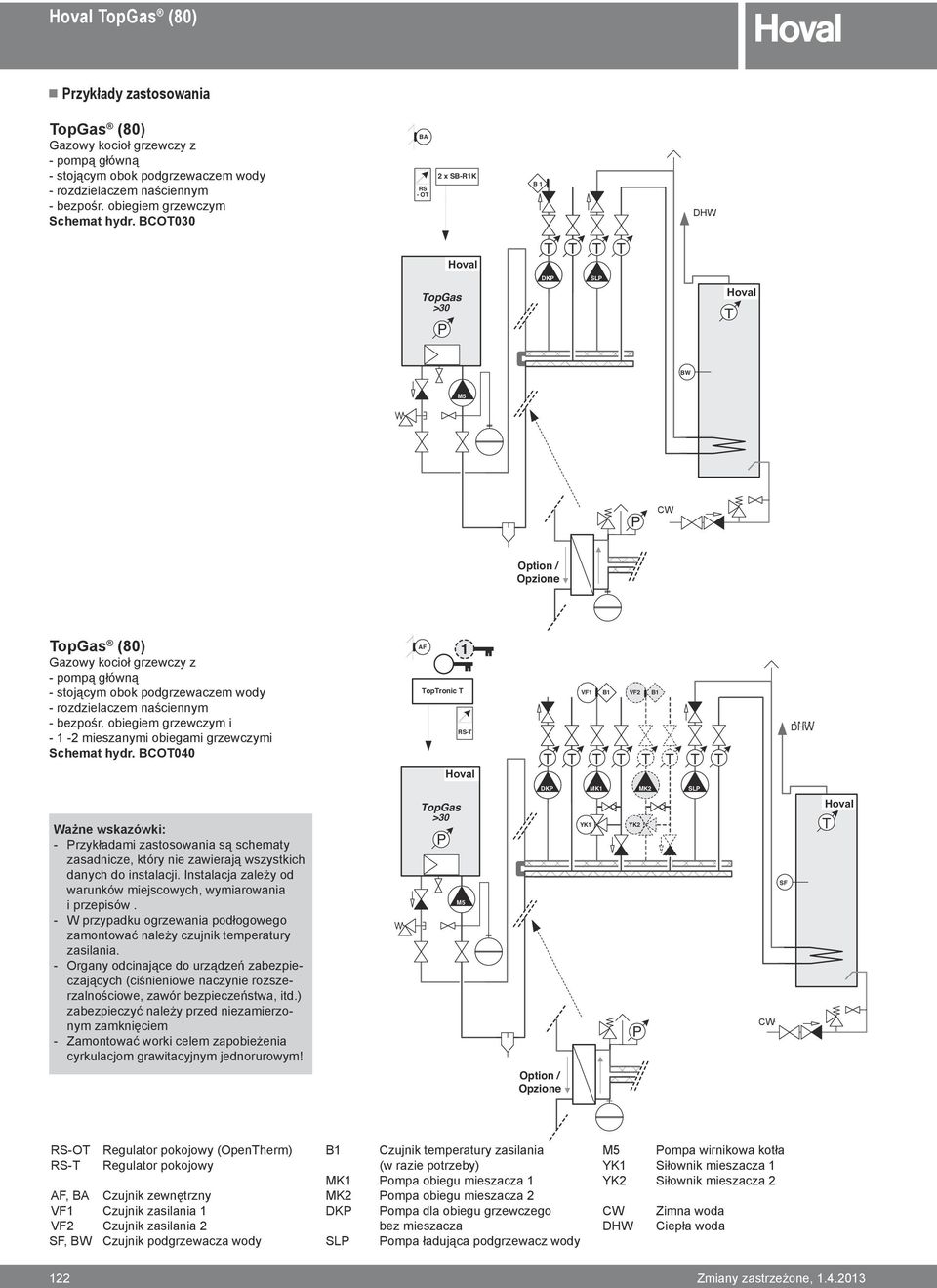

12 Hoval opgas (80) Przykłady zastosowania opgas (80) Gazowy kocioł grzewczy z - pompą główną - stojącym obok podgrzewaczem wody - rozdzielaczem naściennym - bezpośr. obiegiem grzewczym Schemat hydr. BCO030 BA RS - O 2 x SB-R1K B 1 DHW WW Hoval Dies ist ein unerlaubter Weg! Gehen opgas Sie einen >30 Shape! Sie haben die P neues Shape zu nehmen!!! hovhovalhovalhoval hovalhovalhovalhov Gas 5 DKP SLP BW Hoval Dies ist ein unerlaubter Weg! Gehen Sie einen Schritt dieses Shape! Sie haben die neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh P CW KW Option / Opzione opgas (80) Gazowy kocioł grzewczy z - pompą główną - stojącym obok podgrzewaczem wody - rozdzielaczem naściennym - bezpośr. obiegiem grzewczym i mieszanymi obiegami grzewczymi Schemat hydr. BCO040 AF opronic 1 RS- Hoval VF1 B1 VF2 B1 DHW WW Ważne wskazówki: - Przykładami zastosowania są schematy zasadnicze, który nie zawierają wszystkich danych do instalacji. Instalacja zależy od warunków miejscowych, wymiarowania i przepisów. - W przypadku ogrzewania podłogowego zamontować należy czujnik temperatury zasilania. - Organy odcinające do urządzeń zabezpieczających (ciśnieniowe naczynie rozszerzalnościowe, zawór bezpieczeństwa, itd.) zabezpieczyć należy przed niezamierzonym zamknięciem - Zamontować worki celem zapobieżenia cyrkulacjom grawitacyjnym jednorurowym! Dies ist ein unerlaubter Weg! Gehen opgas Sie einen >30 Shape! Sie haben die P neues Shape zu nehmen!!! hovhovalhovalhoval hovalhovalhovalhov Gas 5 DKP YK1 K1 K2 YK2 P SLP KW CW SF Hoval Dies ist ein unerlaubter Weg! Gehen Sie einen Schritt dieses Shape! Sie haben die neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh Option / Opzione RS-O RS- Regulator pokojowy (Openherm) Regulator pokojowy AF, BA Czujnik zewnętrzny VF1 Czujnik zasilania 1 VF2 Czujnik zasilania 2 SF, BW Czujnik podgrzewacza wody B1 Czujnik temperatury zasilania (w razie potrzeby) K1 Pompa obiegu mieszacza 1 K2 Pompa obiegu mieszacza 2 DKP Pompa dla obiegu grzewczego bez mieszacza SLP Pompa ładująca podgrzewacz wody 5 Pompa wirnikowa kotła YK1 Siłownik mieszacza 1 YK2 Siłownik mieszacza 2 CW DHW Zimna woda Ciepła woda 122 Zmiany zastrzeżone,
