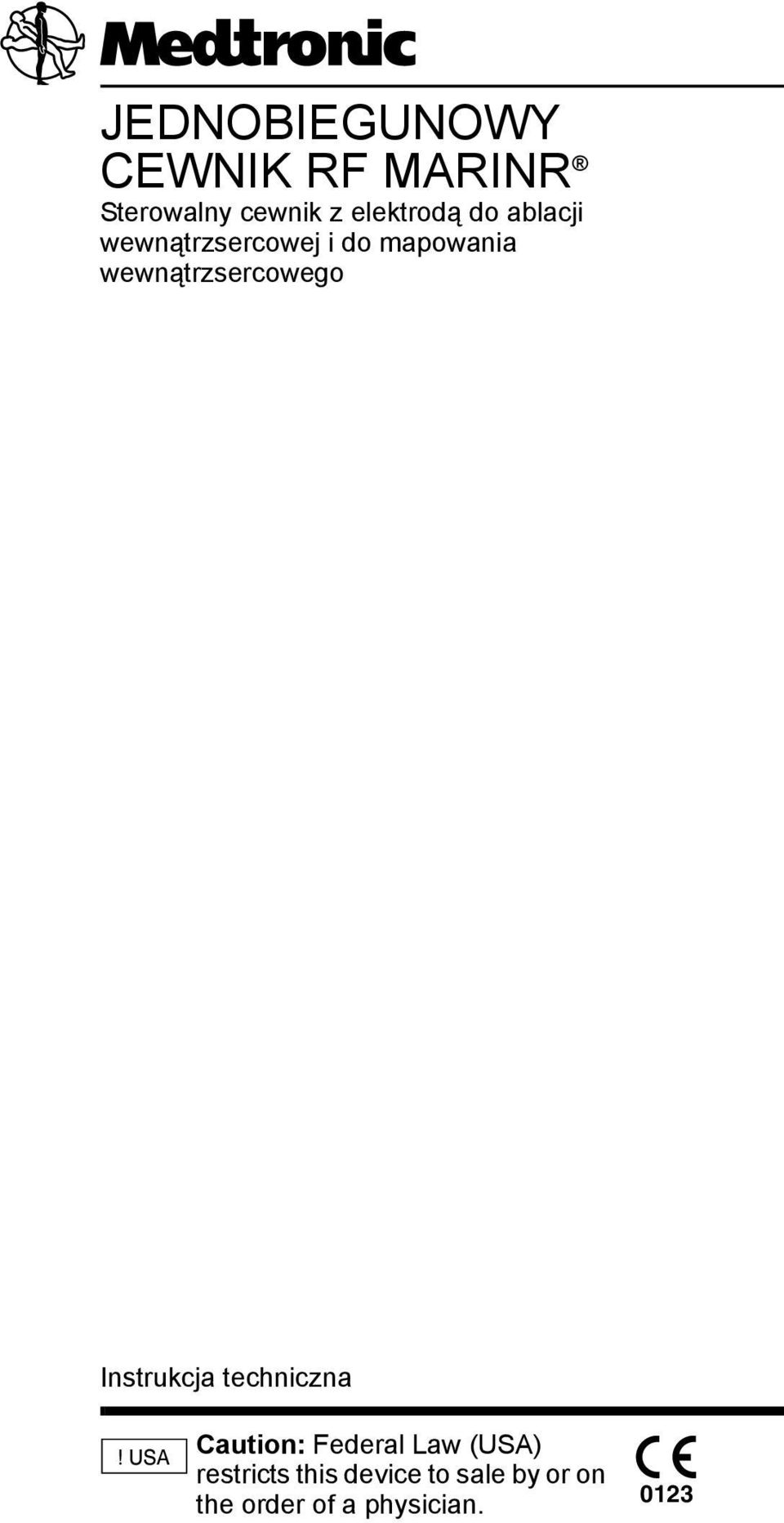

1 JEDNOBIEGUNOWY CEWNIK RF MARINR Sterowalny cewnik z elektrodą do ablacji wewnątrzsercowej i do mapowania wewnątrzsercowego Instrukcja techniczna Caution: Federal Law (USA) restricts this device to sale by or on the order of a physician. 0123

2 Poniżej wyszczególniono znaki towarowe lub zastrzeżone znaki towarowe firmy Medtronic zarejestrowane w Stanach Zjednoczonych oraz, w stosownych wypadkach, w innych krajach. Wszystkie pozostałe znaki towarowe są własnością odpowiednich podmiotów. Medtronic, RF Marinr

3 Objaśnienia symboli Aby określić, które symbole dotyczą niniejszego produktu, należy zapoznać się z etykietą na opakowaniu Conformité Européenne (Zgodność z normami Unii Europejskiej). Ten symbol oznacza, że urządzenie spełnia wszystkie wymogi wynikające z europejskiej dyrektywy MDD 93/42/EWG. Dotyczy tylko odbiorców w USA Data produkcji Producent Termin przydatności do użycia Numer do ponownego zamawiania Numer partii produkcyjnej Numer seryjny Sterylizowano przez napromieniowanie Produkt do jednorazowego zastosowania Nie resterylizować Nie używać, jeśli opakowanie jest uszkodzone Zawartość opakowania Zob. instrukcja obsługi Dokumentacja produktu Utrzymywać w stanie suchym 3

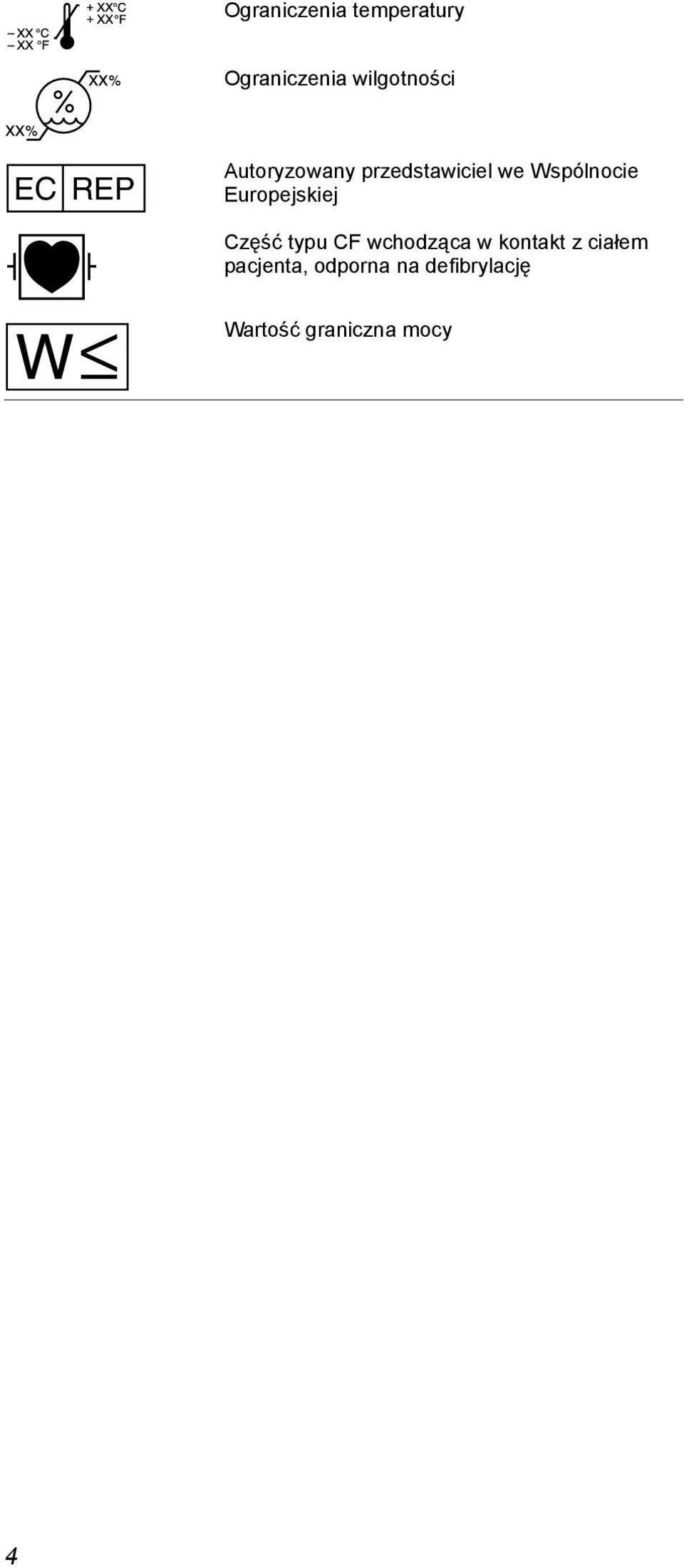

4 Ograniczenia temperatury Ograniczenia wilgotności EC REP Autoryzowany przedstawiciel we Wspólnocie Europejskiej Część typu CF wchodząca w kontakt z ciałem pacjenta, odporna na defibrylację Wartość graniczna mocy 4

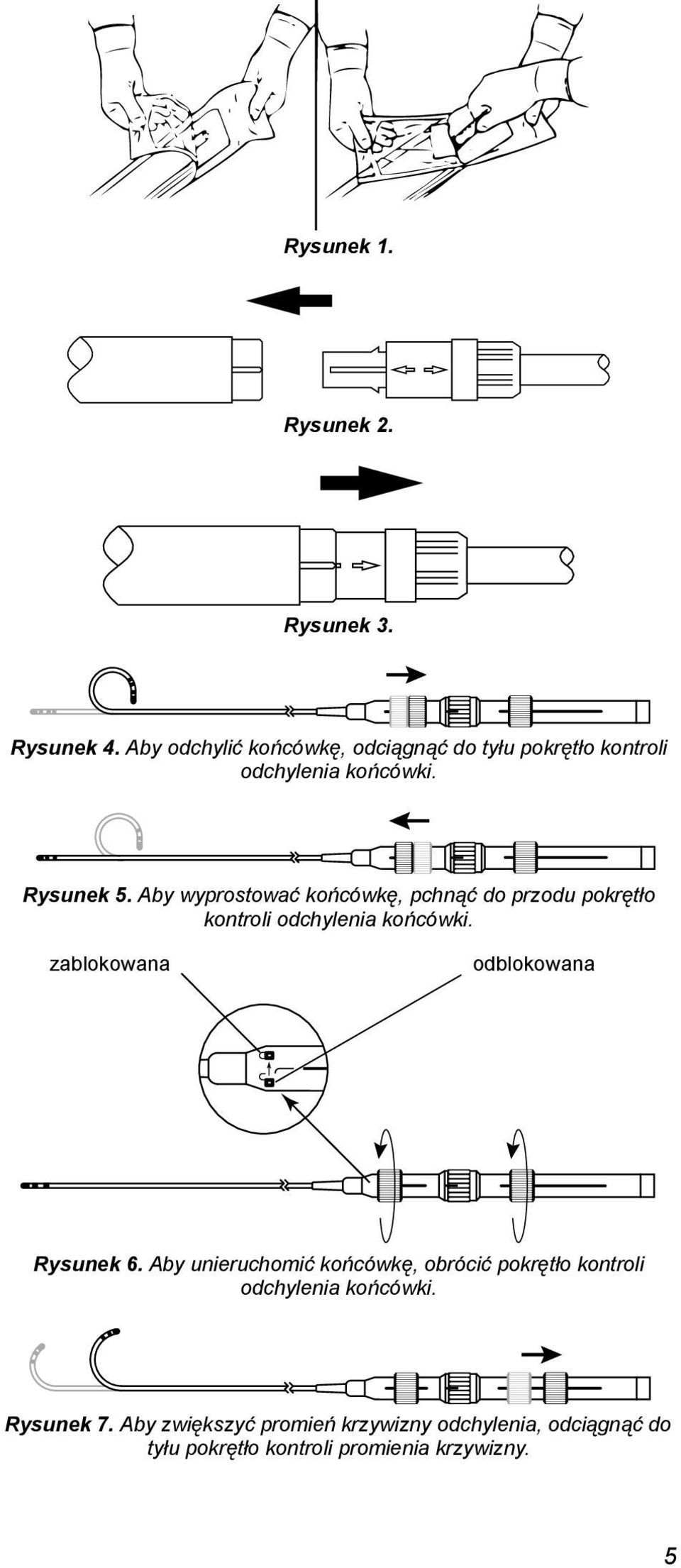

5 Rysunek 1. Rysunek 2. Rysunek 3. Rysunek 4. Aby odchylić końcówkę, odciągnąć do tyłu pokrętło kontroli odchylenia końcówki. Rysunek 5. Aby wyprostować końcówkę, pchnąć do przodu pokrętło kontroli odchylenia końcówki. zablokowana odblokowana Rysunek 6. Aby unieruchomić końcówkę, obrócić pokrętło kontroli odchylenia końcówki. Rysunek 7. Aby zwiększyć promień krzywizny odchylenia, odciągnąć do tyłu pokrętło kontroli promienia krzywizny. 5

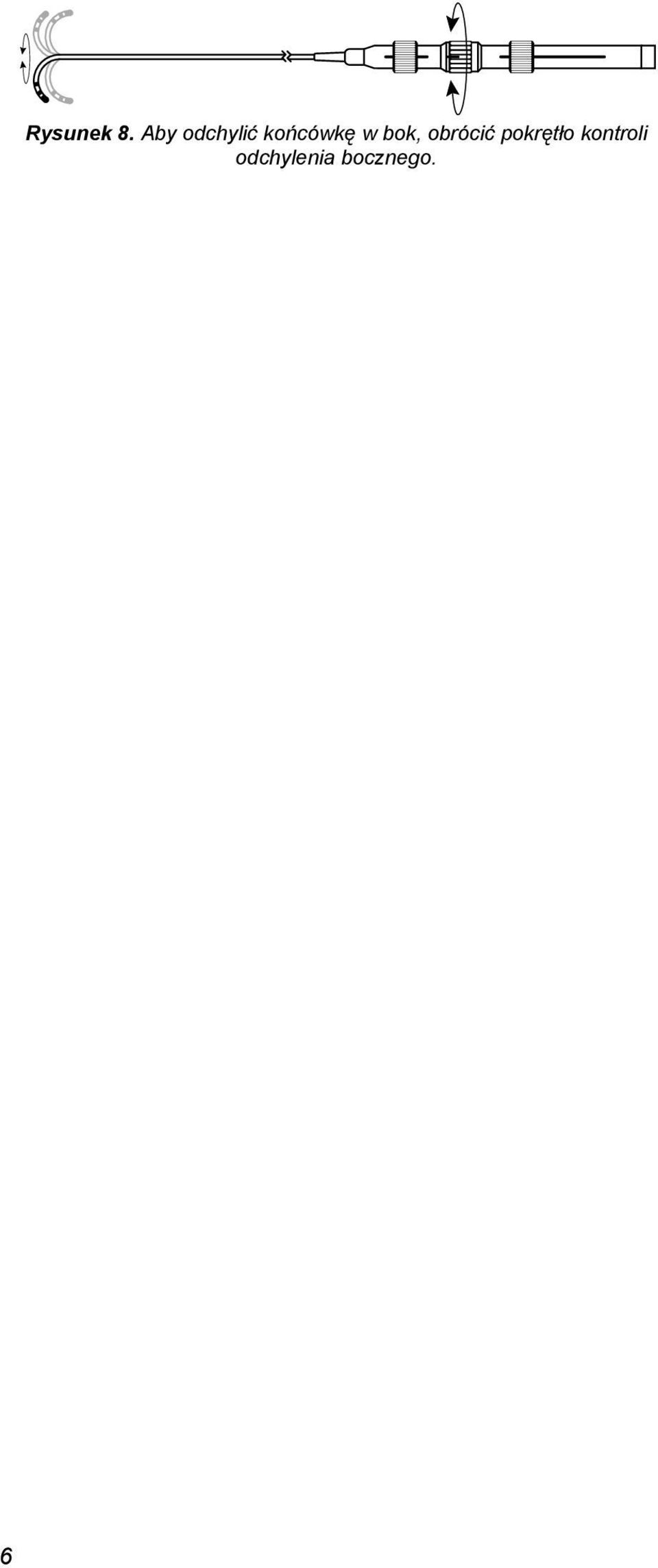

6 6 Rysunek 8. Aby odchylić końcówkę w bok, obrócić pokrętło kontroli odchylenia bocznego.

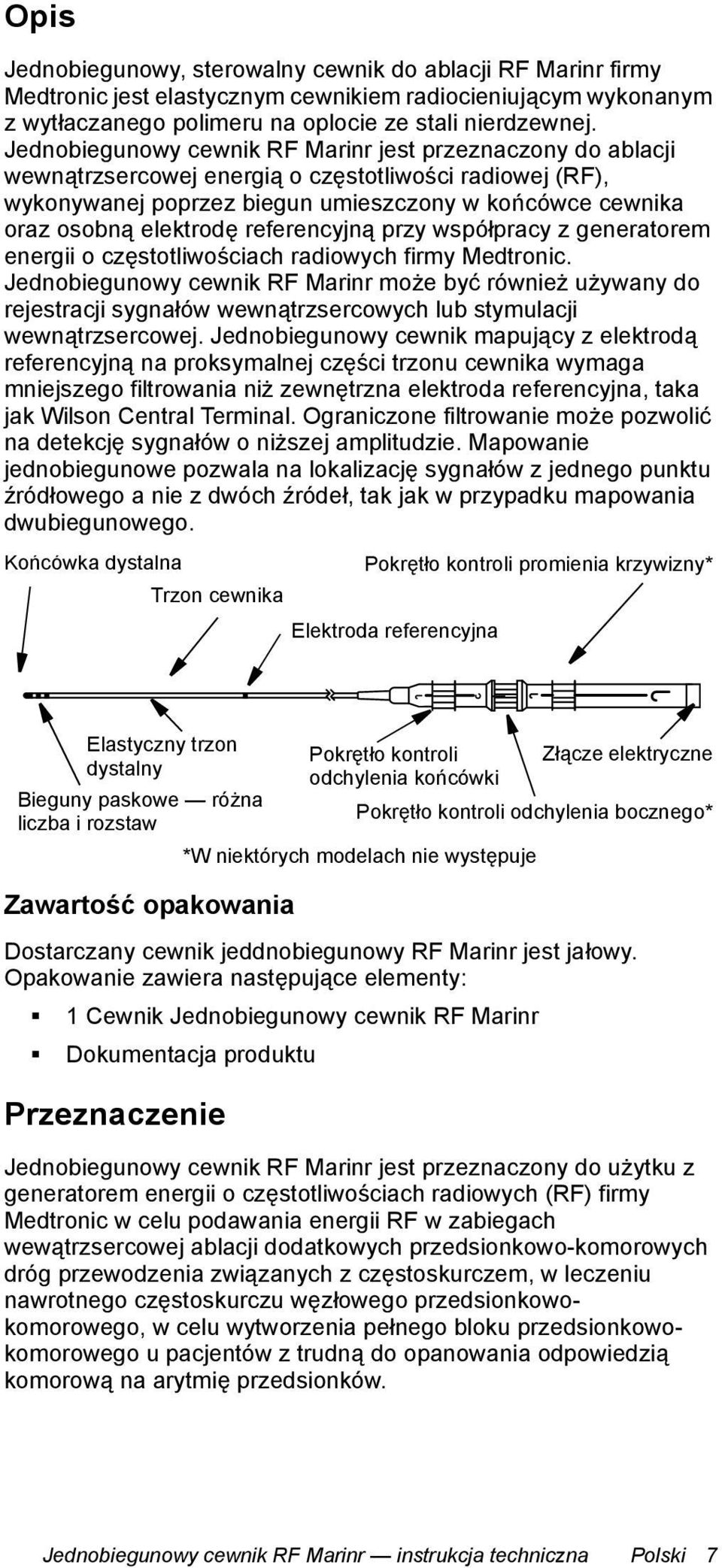

7 Opis Jednobiegunowy, sterowalny cewnik do ablacji RF Marinr firmy Medtronic jest elastycznym cewnikiem radiocieniującym wykonanym z wytłaczanego polimeru na oplocie ze stali nierdzewnej. Jednobiegunowy cewnik RF Marinr jest przeznaczony do ablacji wewnątrzsercowej energią o częstotliwości radiowej (RF), wykonywanej poprzez biegun umieszczony w końcówce cewnika oraz osobną elektrodę referencyjną przy współpracy z generatorem energii o częstotliwościach radiowych firmy Medtronic. Jednobiegunowy cewnik RF Marinr może być również używany do rejestracji sygnałów wewnątrzsercowych lub stymulacji wewnątrzsercowej. Jednobiegunowy cewnik mapujący z elektrodą referencyjną na proksymalnej części trzonu cewnika wymaga mniejszego filtrowania niż zewnętrzna elektroda referencyjna, taka jak Wilson Central Terminal. Ograniczone filtrowanie może pozwolić na detekcję sygnałów o niższej amplitudzie. Mapowanie jednobiegunowe pozwala na lokalizację sygnałów z jednego punktu źródłowego a nie z dwóch źródeł, tak jak w przypadku mapowania dwubiegunowego. Końcówka dystalna Trzon cewnika Pokrętło kontroli promienia krzywizny* Elektroda referencyjna Elastyczny trzon dystalny Bieguny paskowe różna liczba i rozstaw Zawartość opakowania Dostarczany cewnik jeddnobiegunowy RF Marinr jest jałowy. Opakowanie zawiera następujące elementy: 1 Cewnik Jednobiegunowy cewnik RF Marinr Dokumentacja produktu Przeznaczenie Pokrętło kontroli Złącze elektryczne odchylenia końcówki Pokrętło kontroli odchylenia bocznego* *W niektórych modelach nie występuje Jednobiegunowy cewnik RF Marinr jest przeznaczony do użytku z generatorem energii o częstotliwościach radiowych (RF) firmy Medtronic w celu podawania energii RF w zabiegach wewątrzsercowej ablacji dodatkowych przedsionkowo-komorowych dróg przewodzenia związanych z częstoskurczem, w leczeniu nawrotnego częstoskurczu węzłowego przedsionkowokomorowego, w celu wytworzenia pełnego bloku przedsionkowokomorowego u pacjentów z trudną do opanowania odpowiedzią komorową na arytmię przedsionków. Jednobiegunowy cewnik RF Marinr instrukcja techniczna Polski 7

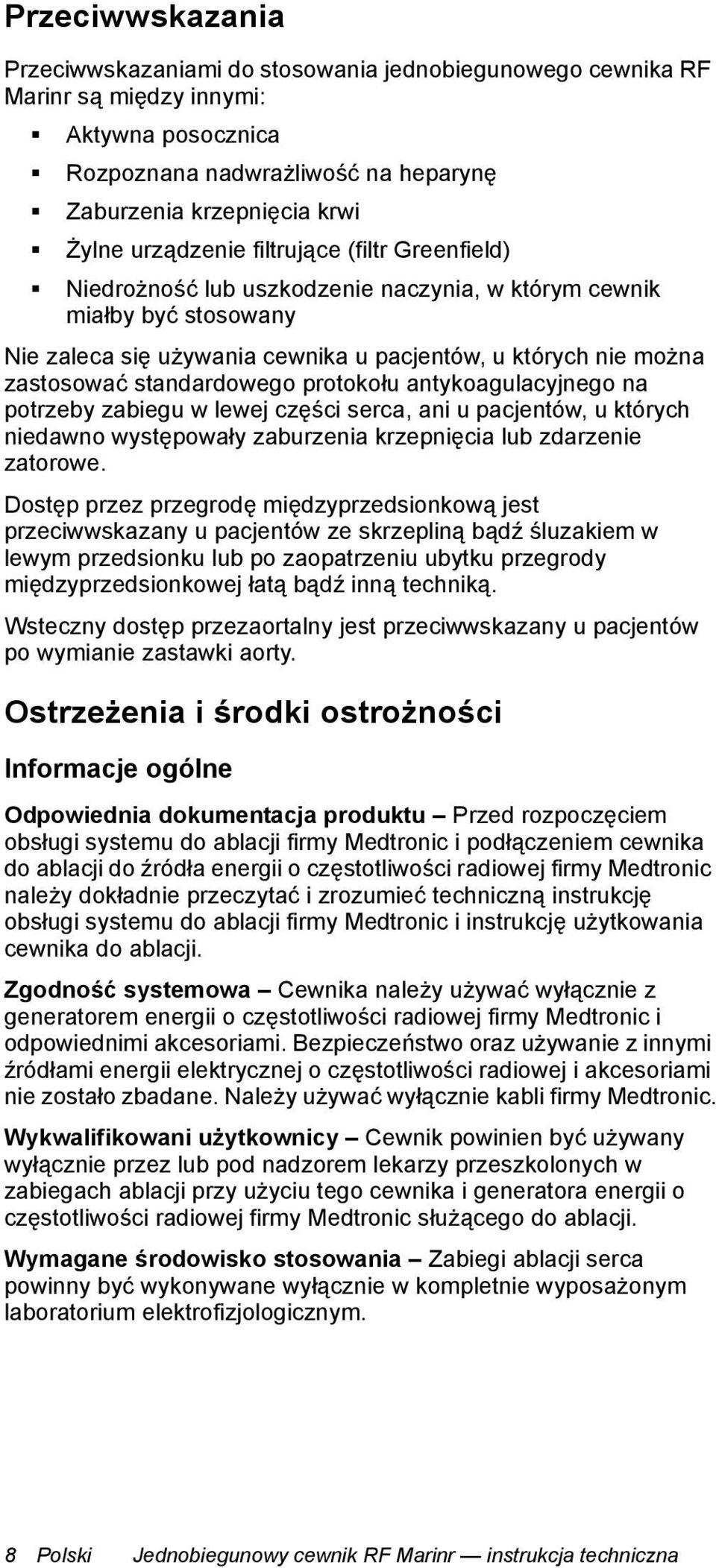

8 Przeciwwskazania Przeciwwskazaniami do stosowania jednobiegunowego cewnika RF Marinr są między innymi: Aktywna posocznica Rozpoznana nadwrażliwość na heparynę Zaburzenia krzepnięcia krwi Żylne urządzenie filtrujące (filtr Greenfield) Niedrożność lub uszkodzenie naczynia, w którym cewnik miałby być stosowany Nie zaleca się używania cewnika u pacjentów, u których nie można zastosować standardowego protokołu antykoagulacyjnego na potrzeby zabiegu w lewej części serca, ani u pacjentów, u których niedawno występowały zaburzenia krzepnięcia lub zdarzenie zatorowe. Dostęp przez przegrodę międzyprzedsionkową jest przeciwwskazany u pacjentów ze skrzepliną bądź śluzakiem w lewym przedsionku lub po zaopatrzeniu ubytku przegrody międzyprzedsionkowej łatą bądź inną techniką. Wsteczny dostęp przezaortalny jest przeciwwskazany u pacjentów po wymianie zastawki aorty. Ostrzeżenia i środki ostrożności Informacje ogólne Odpowiednia dokumentacja produktu Przed rozpoczęciem obsługi systemu do ablacji firmy Medtronic i podłączeniem cewnika do ablacji do źródła energii o częstotliwości radiowej firmy Medtronic należy dokładnie przeczytać i zrozumieć techniczną instrukcję obsługi systemu do ablacji firmy Medtronic i instrukcję użytkowania cewnika do ablacji. Zgodność systemowa Cewnika należy używać wyłącznie z generatorem energii o częstotliwości radiowej firmy Medtronic i odpowiednimi akcesoriami. Bezpieczeństwo oraz używanie z innymi źródłami energii elektrycznej o częstotliwości radiowej i akcesoriami nie zostało zbadane. Należy używać wyłącznie kabli firmy Medtronic. Wykwalifikowani użytkownicy Cewnik powinien być używany wyłącznie przez lub pod nadzorem lekarzy przeszkolonych w zabiegach ablacji przy użyciu tego cewnika i generatora energii o częstotliwości radiowej firmy Medtronic służącego do ablacji. Wymagane środowisko stosowania Zabiegi ablacji serca powinny być wykonywane wyłącznie w kompletnie wyposażonym laboratorium elektrofizjologicznym. 8 Polski Jednobiegunowy cewnik RF Marinr instrukcja techniczna

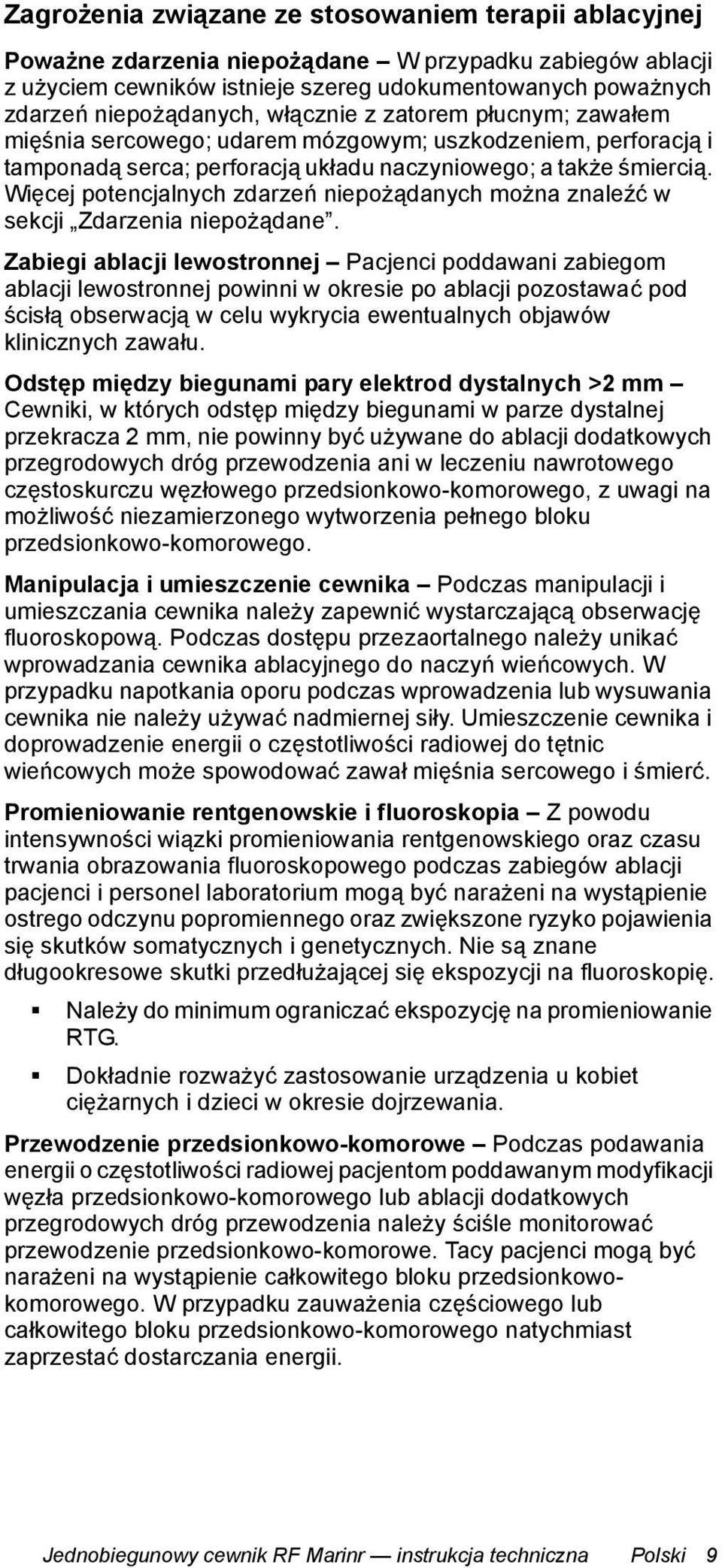

9 Zagrożenia związane ze stosowaniem terapii ablacyjnej Poważne zdarzenia niepożądane W przypadku zabiegów ablacji z użyciem cewników istnieje szereg udokumentowanych poważnych zdarzeń niepożądanych, włącznie z zatorem płucnym; zawałem mięśnia sercowego; udarem mózgowym; uszkodzeniem, perforacją i tamponadą serca; perforacją układu naczyniowego; a także śmiercią. Więcej potencjalnych zdarzeń niepożądanych można znaleźć w sekcji Zdarzenia niepożądane. Zabiegi ablacji lewostronnej Pacjenci poddawani zabiegom ablacji lewostronnej powinni w okresie po ablacji pozostawać pod ścisłą obserwacją w celu wykrycia ewentualnych objawów klinicznych zawału. Odstęp między biegunami pary elektrod dystalnych >2 mm Cewniki, w których odstęp między biegunami w parze dystalnej przekracza 2 mm, nie powinny być używane do ablacji dodatkowych przegrodowych dróg przewodzenia ani w leczeniu nawrotowego częstoskurczu węzłowego przedsionkowo-komorowego, z uwagi na możliwość niezamierzonego wytworzenia pełnego bloku przedsionkowo-komorowego. Manipulacja i umieszczenie cewnika Podczas manipulacji i umieszczania cewnika należy zapewnić wystarczającą obserwację fluoroskopową. Podczas dostępu przezaortalnego należy unikać wprowadzania cewnika ablacyjnego do naczyń wieńcowych. W przypadku napotkania oporu podczas wprowadzenia lub wysuwania cewnika nie należy używać nadmiernej siły. Umieszczenie cewnika i doprowadzenie energii o częstotliwości radiowej do tętnic wieńcowych może spowodować zawał mięśnia sercowego i śmierć. Promieniowanie rentgenowskie i fluoroskopia Z powodu intensywności wiązki promieniowania rentgenowskiego oraz czasu trwania obrazowania fluoroskopowego podczas zabiegów ablacji pacjenci i personel laboratorium mogą być narażeni na wystąpienie ostrego odczynu popromiennego oraz zwiększone ryzyko pojawienia się skutków somatycznych i genetycznych. Nie są znane długookresowe skutki przedłużającej się ekspozycji na fluoroskopię. Należy do minimum ograniczać ekspozycję na promieniowanie RTG. Dokładnie rozważyć zastosowanie urządzenia u kobiet ciężarnych i dzieci w okresie dojrzewania. Przewodzenie przedsionkowo-komorowe Podczas podawania energii o częstotliwości radiowej pacjentom poddawanym modyfikacji węzła przedsionkowo-komorowego lub ablacji dodatkowych przegrodowych dróg przewodzenia należy ściśle monitorować przewodzenie przedsionkowo-komorowe. Tacy pacjenci mogą być narażeni na wystąpienie całkowitego bloku przedsionkowokomorowego. W przypadku zauważenia częściowego lub całkowitego bloku przedsionkowo-komorowego natychmiast zaprzestać dostarczania energii. Jednobiegunowy cewnik RF Marinr instrukcja techniczna Polski 9

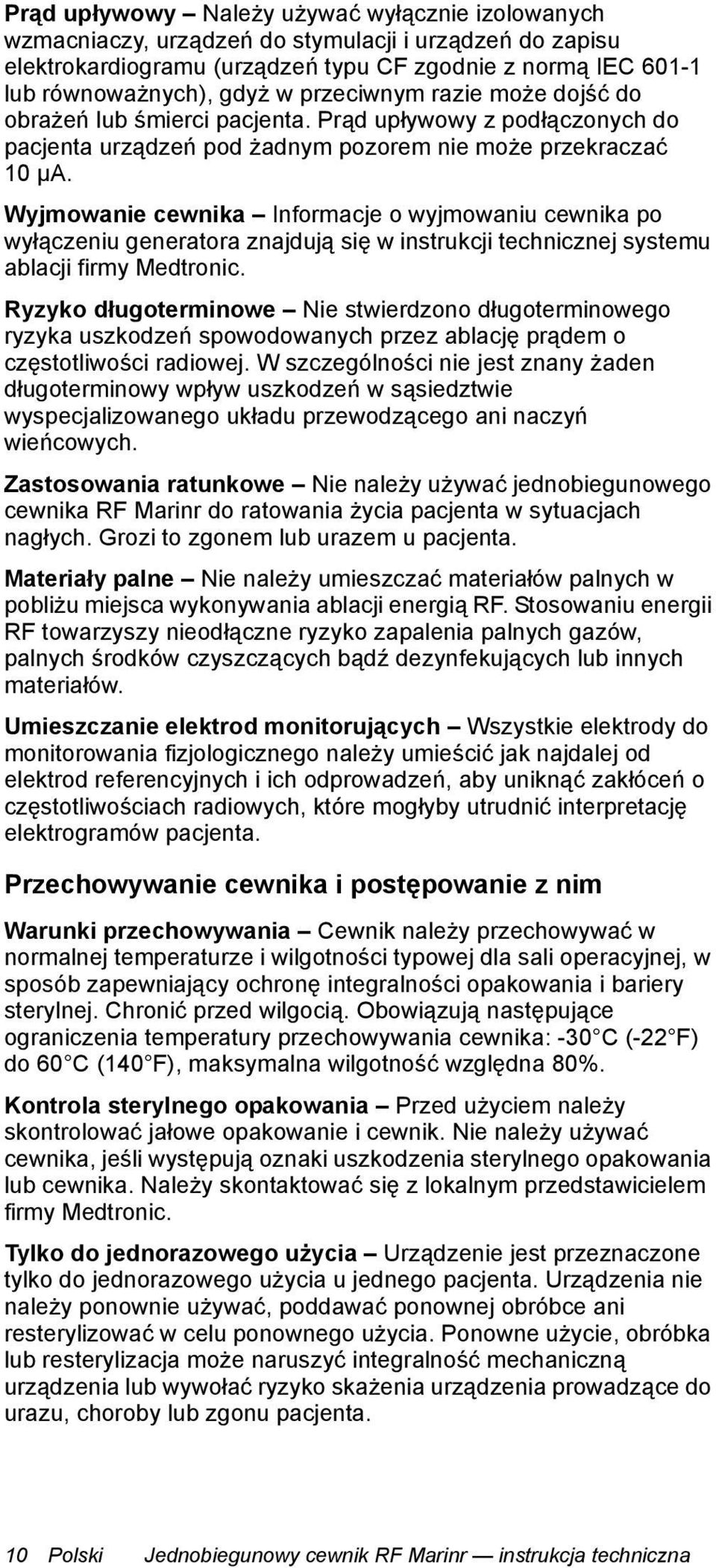

10 Prąd upływowy Należy używać wyłącznie izolowanych wzmacniaczy, urządzeń do stymulacji i urządzeń do zapisu elektrokardiogramu (urządzeń typu CF zgodnie z normą IEC lub równoważnych), gdyż w przeciwnym razie może dojść do obrażeń lub śmierci pacjenta. Prąd upływowy z podłączonych do pacjenta urządzeń pod żadnym pozorem nie może przekraczać 10 µa. Wyjmowanie cewnika Informacje o wyjmowaniu cewnika po wyłączeniu generatora znajdują się w instrukcji technicznej systemu ablacji firmy Medtronic. Ryzyko długoterminowe Nie stwierdzono długoterminowego ryzyka uszkodzeń spowodowanych przez ablację prądem o częstotliwości radiowej. W szczególności nie jest znany żaden długoterminowy wpływ uszkodzeń w sąsiedztwie wyspecjalizowanego układu przewodzącego ani naczyń wieńcowych. Zastosowania ratunkowe Nie należy używać jednobiegunowego cewnika RF Marinr do ratowania życia pacjenta w sytuacjach nagłych. Grozi to zgonem lub urazem u pacjenta. Materiały palne Nie należy umieszczać materiałów palnych w pobliżu miejsca wykonywania ablacji energią RF. Stosowaniu energii RF towarzyszy nieodłączne ryzyko zapalenia palnych gazów, palnych środków czyszczących bądź dezynfekujących lub innych materiałów. Umieszczanie elektrod monitorujących Wszystkie elektrody do monitorowania fizjologicznego należy umieścić jak najdalej od elektrod referencyjnych i ich odprowadzeń, aby uniknąć zakłóceń o częstotliwościach radiowych, które mogłyby utrudnić interpretację elektrogramów pacjenta. Przechowywanie cewnika i postępowanie z nim Warunki przechowywania Cewnik należy przechowywać w normalnej temperaturze i wilgotności typowej dla sali operacyjnej, w sposób zapewniający ochronę integralności opakowania i bariery sterylnej. Chronić przed wilgocią. Obowiązują następujące ograniczenia temperatury przechowywania cewnika: -30 C (-22 F) do 60 C (140 F), maksymalna wilgotność względna 80%. Kontrola sterylnego opakowania Przed użyciem należy skontrolować jałowe opakowanie i cewnik. Nie należy używać cewnika, jeśli występują oznaki uszkodzenia sterylnego opakowania lub cewnika. Należy skontaktować się z lokalnym przedstawicielem firmy Medtronic. Tylko do jednorazowego użycia Urządzenie jest przeznaczone tylko do jednorazowego użycia u jednego pacjenta. Urządzenia nie należy ponownie używać, poddawać ponownej obróbce ani resterylizować w celu ponownego użycia. Ponowne użycie, obróbka lub resterylizacja może naruszyć integralność mechaniczną urządzenia lub wywołać ryzyko skażenia urządzenia prowadzące do urazu, choroby lub zgonu pacjenta. 10 Polski Jednobiegunowy cewnik RF Marinr instrukcja techniczna

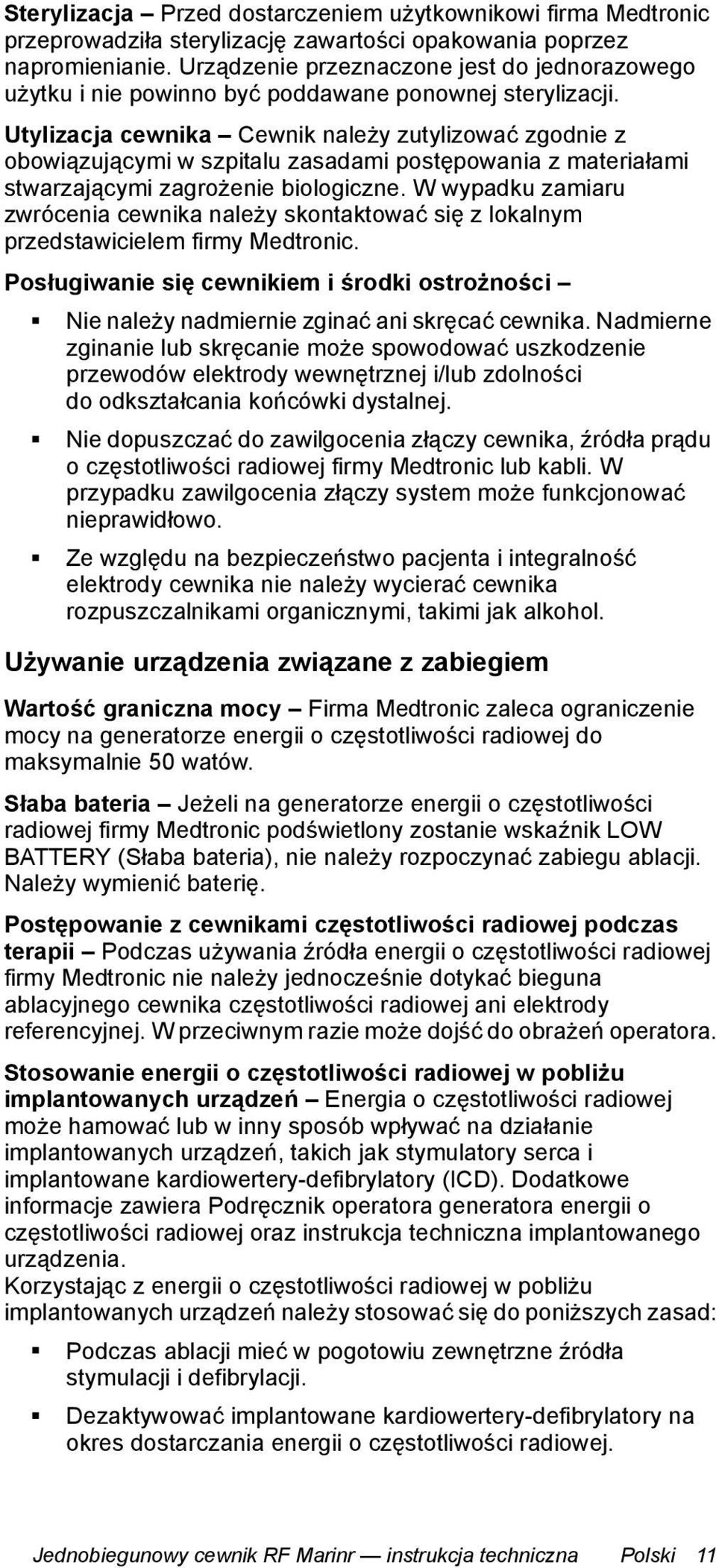

11 Sterylizacja Przed dostarczeniem użytkownikowi firma Medtronic przeprowadziła sterylizację zawartości opakowania poprzez napromienianie. Urządzenie przeznaczone jest do jednorazowego użytku i nie powinno być poddawane ponownej sterylizacji. Utylizacja cewnika Cewnik należy zutylizować zgodnie z obowiązującymi w szpitalu zasadami postępowania z materiałami stwarzającymi zagrożenie biologiczne. W wypadku zamiaru zwrócenia cewnika należy skontaktować się z lokalnym przedstawicielem firmy Medtronic. Posługiwanie się cewnikiem i środki ostrożności Nie należy nadmiernie zginać ani skręcać cewnika. Nadmierne zginanie lub skręcanie może spowodować uszkodzenie przewodów elektrody wewnętrznej i/lub zdolności do odkształcania końcówki dystalnej. Nie dopuszczać do zawilgocenia złączy cewnika, źródła prądu o częstotliwości radiowej firmy Medtronic lub kabli. W przypadku zawilgocenia złączy system może funkcjonować nieprawidłowo. Ze względu na bezpieczeństwo pacjenta i integralność elektrody cewnika nie należy wycierać cewnika rozpuszczalnikami organicznymi, takimi jak alkohol. Używanie urządzenia związane z zabiegiem Wartość graniczna mocy Firma Medtronic zaleca ograniczenie mocy na generatorze energii o częstotliwości radiowej do maksymalnie 50 watów. Słaba bateria Jeżeli na generatorze energii o częstotliwości radiowej firmy Medtronic podświetlony zostanie wskaźnik LOW BATTERY (Słaba bateria), nie należy rozpoczynać zabiegu ablacji. Należy wymienić baterię. Postępowanie z cewnikami częstotliwości radiowej podczas terapii Podczas używania źródła energii o częstotliwości radiowej firmy Medtronic nie należy jednocześnie dotykać bieguna ablacyjnego cewnika częstotliwości radiowej ani elektrody referencyjnej. W przeciwnym razie może dojść do obrażeń operatora. Stosowanie energii o częstotliwości radiowej w pobliżu implantowanych urządzeń Energia o częstotliwości radiowej może hamować lub w inny sposób wpływać na działanie implantowanych urządzeń, takich jak stymulatory serca i implantowane kardiowertery-defibrylatory (ICD). Dodatkowe informacje zawiera Podręcznik operatora generatora energii o częstotliwości radiowej oraz instrukcja techniczna implantowanego urządzenia. Korzystając z energii o częstotliwości radiowej w pobliżu implantowanych urządzeń należy stosować się do poniższych zasad: Podczas ablacji mieć w pogotowiu zewnętrzne źródła stymulacji i defibrylacji. Dezaktywować implantowane kardiowertery-defibrylatory na okres dostarczania energii o częstotliwości radiowej. Jednobiegunowy cewnik RF Marinr instrukcja techniczna Polski 11

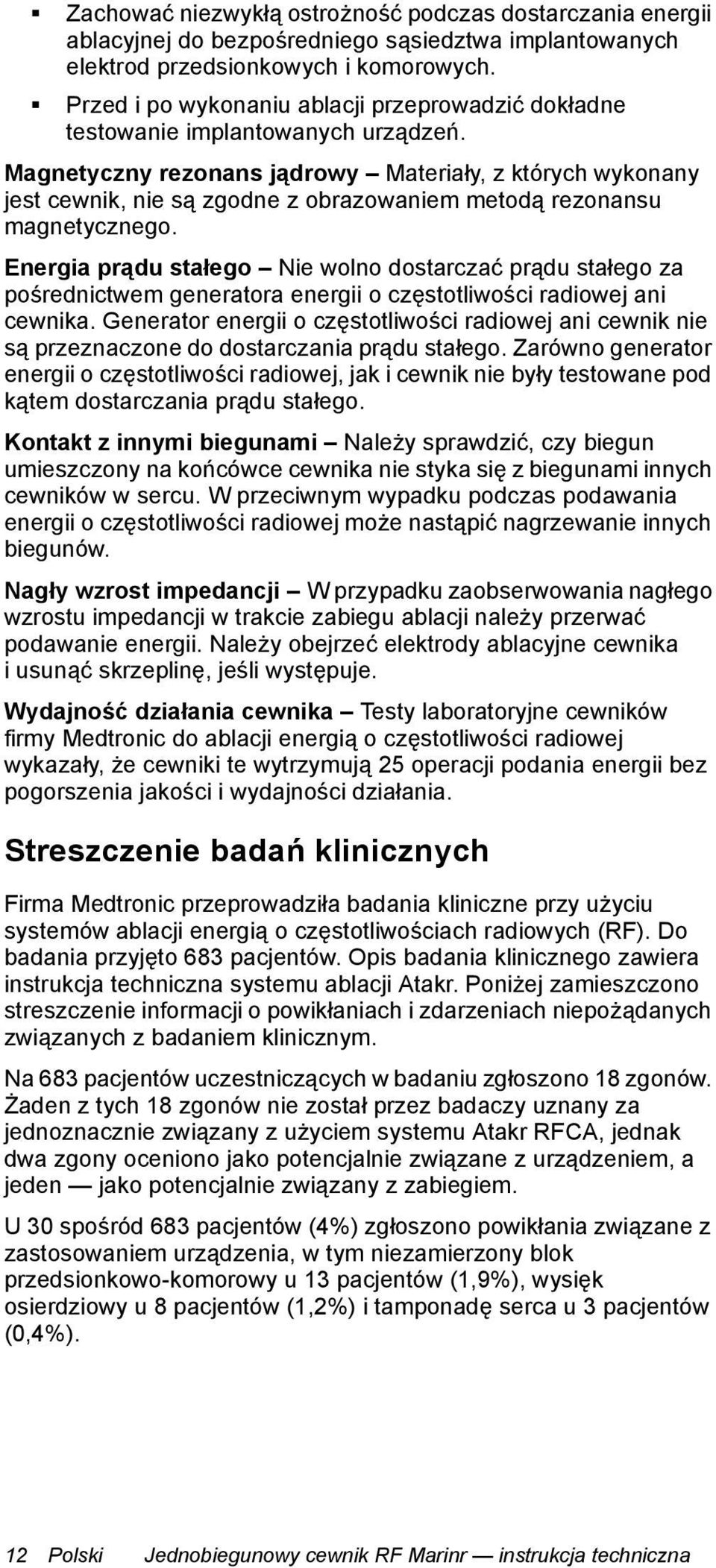

12 Zachować niezwykłą ostrożność podczas dostarczania energii ablacyjnej do bezpośredniego sąsiedztwa implantowanych elektrod przedsionkowych i komorowych. Przed i po wykonaniu ablacji przeprowadzić dokładne testowanie implantowanych urządzeń. Magnetyczny rezonans jądrowy Materiały, z których wykonany jest cewnik, nie są zgodne z obrazowaniem metodą rezonansu magnetycznego. Energia prądu stałego Nie wolno dostarczać prądu stałego za pośrednictwem generatora energii o częstotliwości radiowej ani cewnika. Generator energii o częstotliwości radiowej ani cewnik nie są przeznaczone do dostarczania prądu stałego. Zarówno generator energii o częstotliwości radiowej, jak i cewnik nie były testowane pod kątem dostarczania prądu stałego. Kontakt z innymi biegunami Należy sprawdzić, czy biegun umieszczony na końcówce cewnika nie styka się z biegunami innych cewników w sercu. W przeciwnym wypadku podczas podawania energii o częstotliwości radiowej może nastąpić nagrzewanie innych biegunów. Nagły wzrost impedancji W przypadku zaobserwowania nagłego wzrostu impedancji w trakcie zabiegu ablacji należy przerwać podawanie energii. Należy obejrzeć elektrody ablacyjne cewnika i usunąć skrzeplinę, jeśli występuje. Wydajność działania cewnika Testy laboratoryjne cewników firmy Medtronic do ablacji energią o częstotliwości radiowej wykazały, że cewniki te wytrzymują 25 operacji podania energii bez pogorszenia jakości i wydajności działania. Streszczenie badań klinicznych Firma Medtronic przeprowadziła badania kliniczne przy użyciu systemów ablacji energią o częstotliwościach radiowych (RF). Do badania przyjęto 683 pacjentów. Opis badania klinicznego zawiera instrukcja techniczna systemu ablacji Atakr. Poniżej zamieszczono streszczenie informacji o powikłaniach i zdarzeniach niepożądanych związanych z badaniem klinicznym. Na 683 pacjentów uczestniczących w badaniu zgłoszono 18 zgonów. Żaden z tych 18 zgonów nie został przez badaczy uznany za jednoznacznie związany z użyciem systemu Atakr RFCA, jednak dwa zgony oceniono jako potencjalnie związane z urządzeniem, a jeden jako potencjalnie związany z zabiegiem. U 30 spośród 683 pacjentów (4%) zgłoszono powikłania związane z zastosowaniem urządzenia, w tym niezamierzony blok przedsionkowo-komorowy u 13 pacjentów (1,9%), wysięk osierdziowy u 8 pacjentów (1,2%) i tamponadę serca u 3 pacjentów (0,4%). 12 Polski Jednobiegunowy cewnik RF Marinr instrukcja techniczna

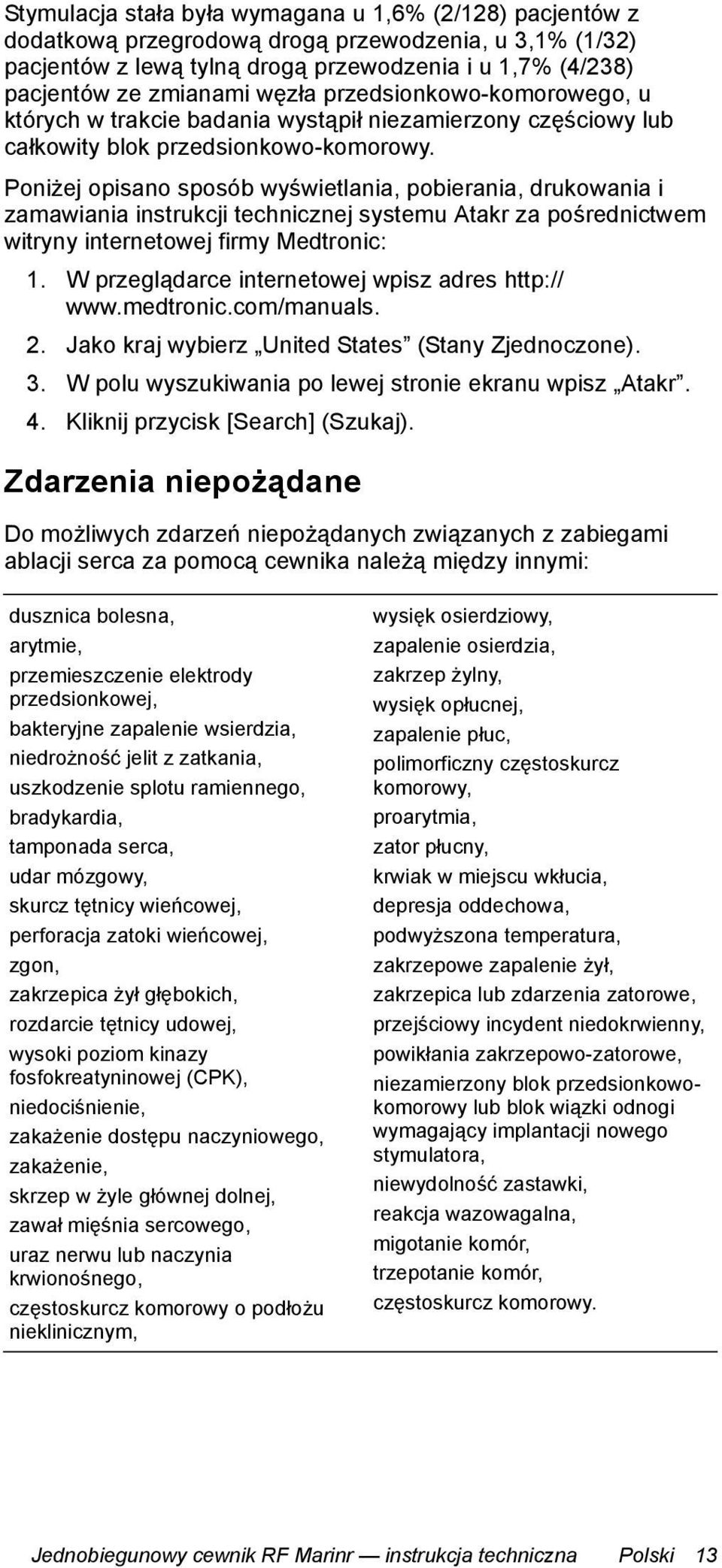

13 Stymulacja stała była wymagana u 1,6% (2/128) pacjentów z dodatkową przegrodową drogą przewodzenia, u 3,1% (1/32) pacjentów z lewą tylną drogą przewodzenia i u 1,7% (4/238) pacjentów ze zmianami węzła przedsionkowo-komorowego, u których w trakcie badania wystąpił niezamierzony częściowy lub całkowity blok przedsionkowo-komorowy. Poniżej opisano sposób wyświetlania, pobierania, drukowania i zamawiania instrukcji technicznej systemu Atakr za pośrednictwem witryny internetowej firmy Medtronic: 1. W przeglądarce internetowej wpisz adres Jako kraj wybierz United States (Stany Zjednoczone). 3. W polu wyszukiwania po lewej stronie ekranu wpisz Atakr. 4. Kliknij przycisk [Search] (Szukaj). Zdarzenia niepożądane Do możliwych zdarzeń niepożądanych związanych z zabiegami ablacji serca za pomocą cewnika należą między innymi: dusznica bolesna, arytmie, przemieszczenie elektrody przedsionkowej, bakteryjne zapalenie wsierdzia, niedrożność jelit z zatkania, uszkodzenie splotu ramiennego, bradykardia, tamponada serca, udar mózgowy, skurcz tętnicy wieńcowej, perforacja zatoki wieńcowej, zgon, zakrzepica żył głębokich, rozdarcie tętnicy udowej, wysoki poziom kinazy fosfokreatyninowej (CPK), niedociśnienie, zakażenie dostępu naczyniowego, zakażenie, skrzep w żyle głównej dolnej, zawał mięśnia sercowego, uraz nerwu lub naczynia krwionośnego, częstoskurcz komorowy o podłożu nieklinicznym, wysięk osierdziowy, zapalenie osierdzia, zakrzep żylny, wysięk opłucnej, zapalenie płuc, polimorficzny częstoskurcz komorowy, proarytmia, zator płucny, krwiak w miejscu wkłucia, depresja oddechowa, podwyższona temperatura, zakrzepowe zapalenie żył, zakrzepica lub zdarzenia zatorowe, przejściowy incydent niedokrwienny, powikłania zakrzepowo-zatorowe, niezamierzony blok przedsionkowokomorowy lub blok wiązki odnogi wymagający implantacji nowego stymulatora, niewydolność zastawki, reakcja wazowagalna, migotanie komór, trzepotanie komór, częstoskurcz komorowy. Jednobiegunowy cewnik RF Marinr instrukcja techniczna Polski 13

14 Instrukcja obsługi Przed użyciem lub podłączeniem cewnika należy zapoznać się z instrukcją techniczną systemu ablacji firmy Medtronic oraz instrukcją użytkowania modułu przełącznika Sequencr. Przestroga: Firma Medtronic zaleca ograniczenie mocy na generatorze energii o częstotliwości radiowej do maksymalnie 50 watów. Informacje ogólne 1. Przed otwarciem należy skontrolować opakowanie cewnika. Zawartość opakowania została przed wysłaniem poddana sterylizacji. Nie używać, jeśli opakowanie jest otwarte lub uszkodzone. 2. Stosując technikę aseptyczną, wyjąć cewnik z opakowania i umieścić w jałowym polu roboczym (Rysunek 1). 3. Dokładnie sprawdzić cewnik pod kątem integralności biegunów i ogólnego stanu. Nie używać cewnika, jeśli końcówka lub bieguny są poluzowane, odkształcone lub w inny widoczny sposób uszkodzone. 4. Uzyskać dostęp naczyniowy, stosując techniki jałowe. Cewnik może być używany z dojścia udowego, barkowego, podobojczykowego lub szyjnego. 5. Podłączyć cewnik do kabla cewnika. a. W celu prawidłowego połączenia cewnika z kablem należy połączyć złącza, dopasowując odpowiednio kolory. b. Podłączanie kabla (Rysunek 2): Ustawić w jednej linii podwójne strzałki na plastikowym złączu kabla i zewnętrznym pokrętle na złączu uchwytu cewnika. c. Docisnąć złącza do siebie. Nie wpychać złącza na siłę. Uwaga: W celu odłączenia kabla cewnika od cewnika (Rysunek 3), należy przed wyjęciem złącza pociągnąć do tyłu teksturowany uchwyt pierścieniowy, aby zwolnić blokadę. 6. Wprowadzić cewnik do żądanego obszaru serca, obserwując obraz fluoroskopowy i sygnał EKG. Obsługa pokręteł na uchwycie 1. Aby odchylić końcówkę cewnika, należy odciągnąć do tyłu pokrętło kontroli odchylenia końcówki (Rysunek 4). Końcówka może zostać odchylona maksymalnie o 180. Aby wyprostować końcówkę, należy pchnąć do przodu pokrętło kontroli odchylenia końcówki (Rysunek 5). 2. Aby móc precyzyjnie sterować pozycją końcówki, można zwiększać tarcie, obracając pokrętło kontroli odchylenia końcówki w kierunku zgodnym z ruchem wskazówek zegara, lub zmniejszać tarcie, obracając je w kierunku przeciwnym (Rysunek 6). W celu utrzymania pozycji końcówki obrócić przycisk kontroli odchylenia końcówki zgodnie z ruchem wskazówek zegara do pozycji zablokowania. 14 Polski Jednobiegunowy cewnik RF Marinr instrukcja techniczna

15 3. Aby zwiększyć promień krzywizny odchylenia, należy odciągnąć do tyłu pokrętło kontroli promienia krzywizny (Rysunek 7). Aby zmniejszyć promień krzywizny odchylenia, pchnąć do przodu pokrętło kontroli promienia krzywizny. 4. Aby móc precyzyjnie sterować promieniem krzywizny, można zwiększać tarcie, obracając pokrętło kontroli promienia krzywizny w kierunku zgodnym z ruchem wskazówek zegara, lub zmniejszać tarcie, obracając je w kierunku przeciwnym (Rysunek 6). 5. Obracając pokrętło kontroli odchylenia bocznego w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara, można obracać końcówkę w płaszczyźnie bocznej, maksymalnie o 45 w każdym kierunku (Rysunek 8). 6. Przed wycofaniem cewnika należy z powrotem ustawić naprzeciw siebie znaczniki pokrętła kontroli odchylenia bocznego, pchnąć pokrętło odchylenia końcówki do przodu i na obrazie fluoroskopowym upewnić się, że końcówka jest w położeniu neutralnym. Dane techniczne Rozmiar cewnika 2,3mm (0,09cala, 7F) Długość użytkowa 110 cm (43,0 cala) Liczba elektrod 4 jednobiegunowe Odstęp między elektrodami 2 mm, 15 mm, 250 mm Rozmiar elektrody 4,0 mm (0,16 cala) Zasięg krzywizny Model: mm (1,57-2,36 cala) Model: mm (1,77-2,75 cala) Ograniczona gwarancja firmy Medtronic Wszystkie informacje na temat gwarancji zawiera dołączony dokument gwarancyjny. Usługi Firma Medtronic zatrudnia na całym świecie gruntownie przeszkolonych przedstawicieli i inżynierów, którzy gotowi są na życzenie użytkowników przeprowadzić dla wykwalifikowanego personelu szpitalnego szkolenie z użytkowania produktów firmy Medtronic. Firma Medtronic dysponuje także specjalistami udzielającymi konsultacji technicznych użytkownikom produktów. Aby uzyskać więcej informacji należy zwrócić się do lokalnego przedstawiciela firmy Medtronic lub skontaktować się telefonicznie bądź pisemnie z firmą Medtronic pod odpowiednim numerem telefonu bądź adresem podanym na tylnej stronie okładki. Jednobiegunowy cewnik RF Marinr instrukcja techniczna Polski 15

16
