Do systemu alarmowego można też podłączyć tzw. przycisk napadowy, którego wciśnięcie uruchamia alarm.

Transkrypt

1 Spraw by Twój dom stał się OAZĄ spokoju i bezpieczeństwa Firma DPK System powstała w 1996 roku. Jako generalny dystrybutor JABLOTRON Ltd., lidera na rynku bezprzewodowych systemów alarmowych, oferujemy Państwu wysokiej jakości zabezpieczenia elektroniczne idealne dla domu i biura. Nasze systemy charakteryzuje nie tylko wysoka jakość i nowoczesna technologia lecz również możliwość zaspokojenia Państwa potrzeb w zakresie budowy systemu inteligentnego budynku. Najwyższa jakość produktów i nowoczesna technologia Pomysłowość jest mottem prac rozwojowych firmy Jablotron. Inżynierowie odpowiedzialni za badania i rozwój rozważają wszystkie aspekty projektowanych urządzeń. Obejmuje to dokładne studia trendów marketingowych, projekty sprzętowe i oprogramowania, kształt i wygląd finalnego produktu jak i prostotę instalacji i użytkowania. Wszystkie prototypy wytwarzane są na miejscu w firmie i przechodzą rygorystyczne badania w laboratoriach o międzynarodowej autoryzacji. W badaniach własnych stosowane jest wyposażenie firm Hewlett Packard, Tektronix, jak również wyposażenie własnych projektów. Wyposażenie to, w połączeniu z pakietami CAD, zapewnia doskonałe środowisko do projektowania innowacyjnych i niezawodnych produktów. Wydział produkcyjny Jablotron opuszczają gotowe produkty. Pracownicy wydziału rozumieją równowagę pomiędzy efektywnością produkcji i jakością, nie poświęcając jednej kosztem drugiej. Na wydziale dokonuje się umieszczania komponentów (SMT), wlutowania na płytki PCB, wstępnej kalibracji i końcowego montażu. Wszystkie urządzenia są testowane zanim opuszczą linię produkcyjną. System kontroli jakości uwzględnia wszystkie etapy produkcji rzutujące na jakość produktu. Dział sprzedaży eksportuje produkty do zagranicznych dystrybutorów w wielu państwach świata. Krajowi dystrybutorzy rozprowadzają produkty na lokalnym rynku do firm instalacyjnych i handlowych. W 1993, został ustanowiony oddział firmy na Tajwanie - Jablotron Taiwan Ltd zlokalizowany w Taipei. Filia tajwańska firmy zajmuje się marketingiem na terenie Azji oraz pomocą w zakupie elementów elektronicznych do produkcji. Jablotron uczestniczy w wystawach systemów zabezpieczeń na całym świecie, rozszerzając sprzedaż w krajach dalekiego wschodu i Ameryki. Jablotron Ltd posiada przedstawicielstwa dystrybucyjne w większości państw europejskich. Głównym produktem eksportowym Jablotronu są bezprzewodowe i hybrydowe domowe systemy alarmowe. Systemy te oparte o modułową architekturę i stanowią najnowocześniejsze rozwiązania w cyfrowej technologii bezprzewodowej. Specjalnie dla Ciebie Oferujemy szeroką gamę urządzeń, które pozwolą stworzyć najlepszy system zabezpieczenia w Twoim domu połączony z idealnie przystosowanym dla Twojego komfortu systemem sterowania automatyką domową.

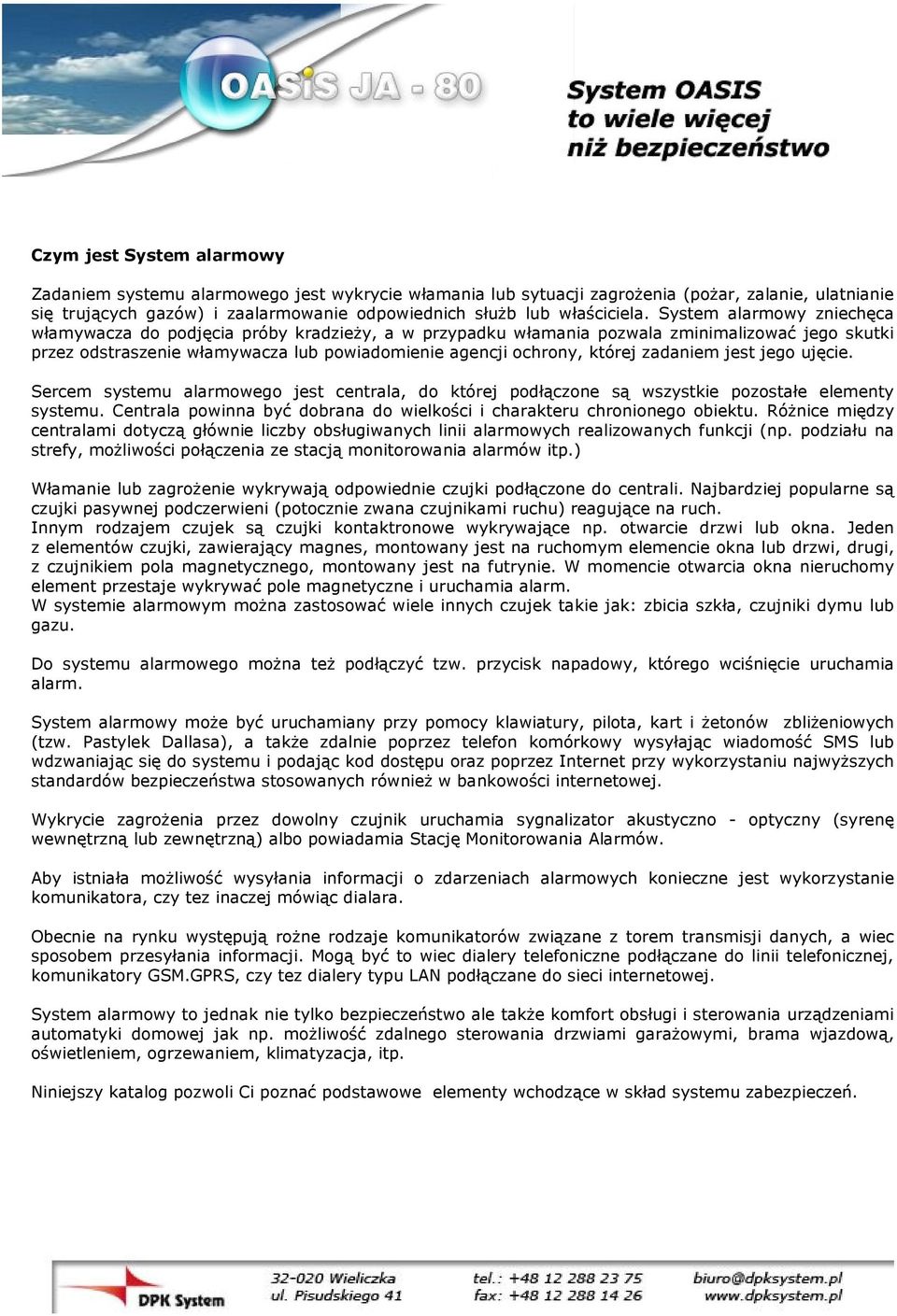

2 Czym jest System alarmowy Zadaniem systemu alarmowego jest wykrycie włamania lub sytuacji zagrożenia (pożar, zalanie, ulatnianie się trujących gazów) i zaalarmowanie odpowiednich służb lub właściciela. System alarmowy zniechęca włamywacza do podjęcia próby kradzieży, a w przypadku włamania pozwala zminimalizować jego skutki przez odstraszenie włamywacza lub powiadomienie agencji ochrony, której zadaniem jest jego ujęcie. Sercem systemu alarmowego jest centrala, do której podłączone są wszystkie pozostałe elementy systemu. Centrala powinna być dobrana do wielkości i charakteru chronionego obiektu. Różnice między centralami dotyczą głównie liczby obsługiwanych linii alarmowych realizowanych funkcji (np. podziału na strefy, możliwości połączenia ze stacją monitorowania alarmów itp.) Włamanie lub zagrożenie wykrywają odpowiednie czujki podłączone do centrali. Najbardziej popularne są czujki pasywnej podczerwieni (potocznie zwana czujnikami ruchu) reagujące na ruch. Innym rodzajem czujek są czujki kontaktronowe wykrywające np. otwarcie drzwi lub okna. Jeden z elementów czujki, zawierający magnes, montowany jest na ruchomym elemencie okna lub drzwi, drugi, z czujnikiem pola magnetycznego, montowany jest na futrynie. W momencie otwarcia okna nieruchomy element przestaje wykrywać pole magnetyczne i uruchamia alarm. W systemie alarmowym można zastosować wiele innych czujek takie jak: zbicia szkła, czujniki dymu lub gazu. Do systemu alarmowego można też podłączyć tzw. przycisk napadowy, którego wciśnięcie uruchamia alarm. System alarmowy może być uruchamiany przy pomocy klawiatury, pilota, kart i żetonów zbliżeniowych (tzw. Pastylek Dallasa), a także zdalnie poprzez telefon komórkowy wysyłając wiadomość SMS lub wdzwaniając się do systemu i podając kod dostępu oraz poprzez Internet przy wykorzystaniu najwyższych standardów bezpieczeństwa stosowanych również w bankowości internetowej. Wykrycie zagrożenia przez dowolny czujnik uruchamia sygnalizator akustyczno - optyczny (syrenę wewnętrzną lub zewnętrzną) albo powiadamia Stację Monitorowania Alarmów. Aby istniała możliwość wysyłania informacji o zdarzeniach alarmowych konieczne jest wykorzystanie komunikatora, czy tez inaczej mówiąc dialara. Obecnie na rynku występują rożne rodzaje komunikatorów związane z torem transmisji danych, a wiec sposobem przesyłania informacji. Mogą być to wiec dialery telefoniczne podłączane do linii telefonicznej, komunikatory GSM.GPRS, czy tez dialery typu LAN podłączane do sieci internetowej. System alarmowy to jednak nie tylko bezpieczeństwo ale także komfort obsługi i sterowania urządzeniami automatyki domowej jak np. możliwość zdalnego sterowania drzwiami garażowymi, brama wjazdową, oświetleniem, ogrzewaniem, klimatyzacja, itp. Niniejszy katalog pozwoli Ci poznać podstawowe elementy wchodzące w skład systemu zabezpieczeń.

3 Sercem systemu alarmowego jest centrala. Jej zadaniem jest kontrolowanie łączności ze wszystkimi urządzeniami, przyjmowanie komunikatów przesyłanych z czujników, odbieranie komunikatów sterujących i wywoływanie odpowiedniej reakcji urządzeń zarówno wewnętrznych jak i zewnętrznych, wysyłanie informacji do stacji monitorowania, jak również powiadamianie użytkownika o sytuacjach i zdarzeniach jakie występują w obiekcie. Zastosowanie najnowszych technologii w naszych centralach pozwala na pełne sterowanie zarówno systemem alarmowym jak również urządzeniami podpiętymi do niego, a więc pozwala na stworzenie systemu inteligentnego budynku. Oferowane przez nas centrale są idealnym rozwiązaniem zarówno do małych, średnich jak i większych obiektów. Najnowsza centrala JA-80 OASIS to połączenie wysokiej jakości, najnowszej technologii i pełnej elastyczności w budowie systemu alarmowego. Centrala posiada 50 adresów dla urządzeń bezprzewodowych bez podziału na konkretne grupy typu: czujniki, sterowniki, sygnalizatory. Pozwala to na zastosowanie dowolnej liczby urządzeń bezprzewodowych. System OASIS działa na częstotliwości 868Mhz co znacznie wydłuża zasięg pracy urządzeń i umożliwia zabudowanie systemu w bardzo rozproszonych obiektach. Parametry techniczne centrali JA-80K Zasilanie centrali 230V / 50 MHz Akumulator 12V, 1.3 lub 2.6 Ah, okres żywotności akumulatora ok. 5 lat Liczba urządzeń bezprzewodowych 50 jakie można podpiąć do centrali Wyjścia programowalne 2 Pamięć zdarzeń 255 ostatnich zdarzeń z datą i czasem wystąpienia Środowisko pracy Centrala przeznaczona do zastosowania wewnątrz budynku Temperatura pracy -10 o C do +40 o C

4 Sterowniki Do grupy sterowników należy zaliczyć takie urządzenia jak: klawiatury, czytniki kart zbliżeniowych wraz z kartami i żetonami zbliżeniowymi, piloty, przyciski sterujące. System OASIS umożliwia zastosowanie wszystkich z wyżej wymienionych elementów. Klawiatury Klawiatura JA-80F umożliwia kontrole i programowanie systemu alarmowego. Posiada wbudowany czytnik kart zbliżeniowych, a ponadto wyposażona jest w wejście do podłączenia czujnika przewodowego. Jest to obecnie jedyna na rynku klawiatura bezprzewodowa z wyświetlaczem ciekłokrystalicznym. Klawiatura umożliwia również edycje tekstów wyświetlanych na niej. Klawiatura zasilana jest z baterii i komunikuje się z centralą alarmową wykorzystując specjalny protokół transmisji radiowej OASIS (komunikacja dwukierunkowa przy wykorzystaniu kodów dynamicznie zmiennych). Odpowiednikiem klawiatury JA-80F w wersji przewodowej jest klawiatura JA-80E. Częstym problemem występującym przy realizowaniu projektu zabezpieczenia obiektu jest brak zewnętrznych klawiatur dedykowanych do systemu alarmowego. Firma Jablotron znacznie wyprzedza konkurencję i zaprojektowała bezprzewodowy szyfrator zewnętrzny JA-80H z czytnikiem kart magnetycznych i pastylek kontroli dostępu oraz czytnik kart dostępu JA-60N. Dzięki temu możliwe stało się zupełne zrezygnowanie ze stref opóźnionych i sterowanie z zewnątrz. Piloty i przyciski Piloty służą do uzbrajania, rozbrajania systemu oraz do włączania tzw. alarmu cichej paniki. Ma to zastosowanie w przypadku napadu czy konieczności rozbrojenia systemu pod przymusem. Dla systemu OASIS piloty występują w dwóch wersjach: 2 lub 4 przyciskowe. Piloty w wersji 4-przyciskowej posiadają dodatkowo funkcje blokady klawiszy w celu zapobiegania niekontrolowanego uzbrojenia/rozbrojenia systemu. Do uzbrajania i rozbrajania alarmu czy tez włączania tzw. alarmu cichej paniki służą także przyciski. Poza wspomnianymi funkcjami mogą one również sterować innymi urządzeniami, np. oświetleniem, bramą garażową, etc. Przykładem tego rodzaju przycisków dla systemu OASIS są RC-88 i RC-89. Karty i pastylki zbliżeniowe SA wykorzystywane do uzbrajania / rozbrajania systemu. Mogą być stosowane zamiast kodu dostępu lub dla większego bezpieczeństwa wraz z kodami.

5 Czujniki Zadaniem czujników jest odebranie sygnałów z otoczenia i przesłanie ich do centrali alarmowej w celu wywołania pożądanej reakcji. Do najczęściej stosowanych czujników (detektorów) należą: czujniki pasywnej podczerwieni potocznie nazywane czujnikami ruchu jak i kontaktrony, czyli czujnik magnetyczne otwarcia drzwi i okien, oraz czujniki zbicia szkła. W systemie OASIS dostępne są następujące rodzaje detektorów: JA-80P bezprzewodowy cyfrowy czujnik ruchu z podwójną analizą sygnału i wymiennymi optykami. Szerokokątna optyka i zasięg do 12 metrów daje możliwość pełnego zabezpieczenia większości standardowych pomieszczeń. JA-80PB nowa wersja czujnika bezprzewodowego w ofercie Jablotronu, jest to połączenie detekcji ruchu z reakcją na stłuczenie szkła, dzięki temu jeden czujnik odpowiada za ochronę przed dwoma różnymi czynnikami alarmowymi. Detektor zbicia szkła reaguje na niskie i wysokie częstotliwości dźwięku, eliminując w ten sposób możliwość powstania fałszywych alarmów. JA-80M Bezprzewodowy czujnik otwarcia okna, kontrolujący zarówno stan otwarcia, jak i zamknięcia, dzięki czemu w razie nie zamknięcia jednego z okien, użytkownik jest o tym informowany poprzez wizualizację na klawiaturze LCD, lub/i wysłanie informacji poprzez SMS. JA-85P Bezprzewodowy czujnik ruchu (wersja mini), przeznaczony do montażu na suficie z regulowanym promieniem detekcji (r=3 m, lub r=6m). Urządzenie to może być wykorzystane do zabezpieczenia samochodu. JA-85B Bezprzewodowy czujnik zbicia szkła w wersji mini jest przystosowany do ochrony powierzchni o średnicy 9 metrów. JA-80S Bezprzewodowy optyczny czujnik dymu. Posiada wbudowaną syrenę alarmową, która w momencie zaistnienia zagrożenia informuje najbliższe otoczenie. Może pracować w dwóch trybach, 24 godziny lub tylko wówczas, gdy System jest uzbrojony. JA-60G Bezprzewodowy czujnik wykrycia gazu.

6 Syreny Ich zadaniem jest optyczne i akustyczne sygnalizowanie zdarzeń alarmowych. Występują zarówno syreny montowane na zewnątrz budynku, jak i syreny wewnętrzne, które zamontowane w budynku mogą sygnalizować zdarzenia alarmowe, jak też być wykorzystywane jako np. dzwonek do drzwi lub w połączeniu z czujnikiem ruchu będą wskazywać wejście osoby do danego pomieszczenia. JA-80A W starszych wersjach systemów alarmowych Jablotron komunikacja między syreną zewnętrzną, a centralą alarmową odbywała się drogą radiową i występowała konieczność doprowadzenia zasilania 16V. W tym momencie do rąk instalatora oddajemy zupełnie bezprzewodowe rozwiązanie, z żywotnością baterii do 5 lat. Dzięki temu podczas instalacji w żaden sposób nie jesteśmy ograniczeni koniecznością prowadzenia jakiejkolwiek instalacji, a syrena zewnętrzna może być zamontowana w dowolnym i najlepszym miejscu. JA-80L Bezprzewodowa syrena wewnętrzna, spełniająca kilka przydatnych funkcji. W zależności od potrzeby może wzbudzić głośny sygnał alarmowy, sygnalizować czas na wejście i wyjście, współpracować ze zwykłym dzwonkiem drzwiowym, czy emitować dźwięk podczas otwarcia drzwi.

7 Powiadamianie Poza powiadamianiem sąsiedztwa poprzez dźwięk syreny, informacja o napadzie może być przesyłana do agencji ochrony, która na tego rodzaju zdarzenie zareaguje wysyłając na teren obiektu grupę interwencyjną. Do tego rodzaju powiadomienia konieczne jest zastosowanie komunikatora, który prześle informację przy wykorzystaniu telefonu stacjonarnego, GSM lub sieci Internetowej. Do całości systemu OASIS dostępne są trzy rodzaje komunikatorów wysyłających informacje o tym, co aktualnie dzieje się z centralą: Dialer JA-80X - pracujący z wykorzystaniem linii telefonicznych, umożliwia przesyłanie informacji do agencji ochrony oraz wysłanie nagranych przez instalatora 6 komunikatów głosowych w momencie zaistnienia danego zdarzenia. Dialer JA-80Y wykorzystujący technologię GSM/GPRS umożliwia przesłanie informacji na 8 różnych telefonów (stacjonarnych i komórkowych) i/lub transmisje danych do agencji ochrony GSM/GPRS/CLIP. W przypadku połączenia z centrum monitorowania wykorzystywany jest protokół CID, dzięki czemu mamy pełną i dokładną informację o zdarzeniu. Dodatkowo, urządzenie to daje wszechstronne możliwości zdalnego sterowania i programowania central Jablotron. Z dowolnego miejsca w świecie możemy tego dokonać dzwoniąc na numer karty SIM zamontowanej w komunikatorze lub łącząc się z nim poprzez Internet za pośrednictwem dedykowanego webserwera: Dialer JA-80V LAN/PTSN - w tym przypadku do przesłania informacji wykorzystujemy sieć internetową (LAN/WAN). Dzięki takiemu rozwiązaniu możemy zupełnie wyeliminować koszty transmisji danych. Zdarzenia z systemu mogą być również przesłane za pośrednictwem wiadomości SMS, a dodatkowy tor transmisji realizowany przez linię napowietrzną zwiększa bezpieczeństwo i umożliwia przesłanie komunikatów głosowych. Podobnie jak ma to miejsce w przypadku dialera JA-80Y, tutaj również możemy połączyć się przez przeglądarkę internetową z przydzielonym adresem IP i sterować oraz nadzorować system on-line. Dodatkowo użytkownik może załączać i wyłączać inne urządzenia automatyki domowej.

8 Inteligentny budynek OASIS to nie tylko System alarmowy. Szeroka gama urządzeń jaką oferujemy Państwu pozwoli na stworzenie Inteligentnego Budynku systemu, który nie tylko będzie strzegł bezpieczeństwa lecz również umożliwi wygodne sterowanie urządzeniami automatyki domowej takimi jak: oświetlenie, brama garażowa, ogrzewanie czy klimatyzacja. Przykładem takich urządzeń są bezprzewodowe termostaty JABLOTRON. Ich głównym zadaniem jest pomiar i regulacja temperatury w pomieszczeniu. Termostaty TP-80 i TP-82 poza manualnym sterowaniem umożliwiają następujące funkcje: Zdalne włączanie i wyłączanie ogrzewania (przez telefon komórkowy, pilota lub internet), Wyłączenie ogrzewania przy otwartych oknach Informowanie użytkownika o awarii ogrzewania i groźbie zamarznięcia instalacji (jeśli spadek temperatury przekroczy +3 C wysyłany jest ostrzegawczy SMS z centrali alarmowej) Informowanie o przypuszczalnym pożarze (gdy temperatura przekroczy +60 C) Komunikacja z centralą alarmową odbywa się za pośrednictwem protokołu OASIS, a zasilanie realizowane jest poprzez jedną baterię litową. Dzięki temu nie ma potrzeby prowadzenia przewodów pomiędzy termostatem a systemem ogrzewania. Autoalarmy Firma JABLOTRON wychodząc naprzeciw potrzeb i wymagań klientów wzbogaciła swoją ofertę o nowoczesny, wykorzystujący technologię GSM/GPRS autoalarm ATHOS. Poza zabezpieczeniem pojazdu, autoalarm Athos umożliwia dokładne śledzenie samochodu. Ponadto do funkcji autoalarmu zaliczyć również należy zdalne sterowanie np. włączenie immobilajzera poprzez wysłanie wiadomości SMS w przypadku kradzieży pojazdu.
