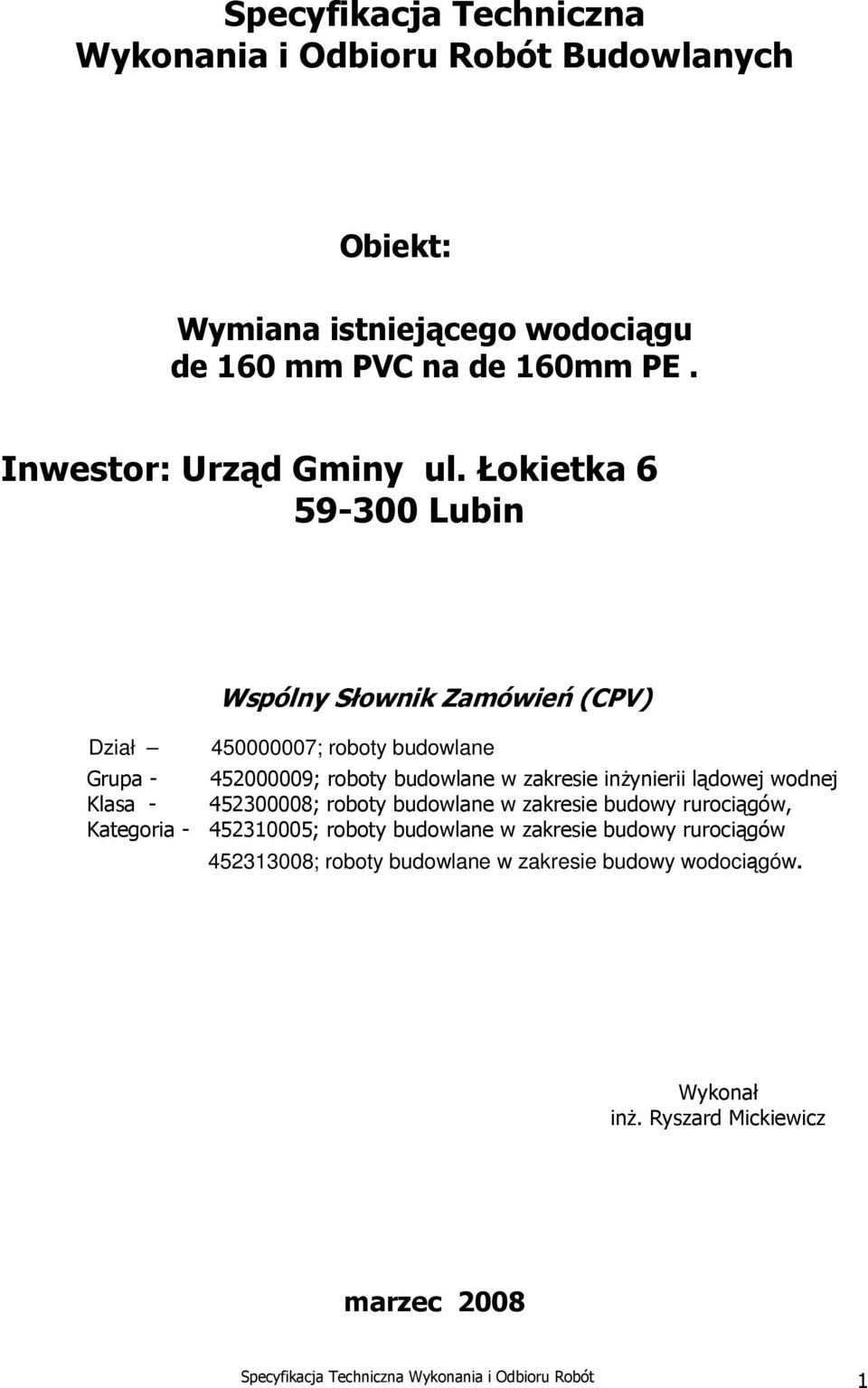

1 Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych Obiekt: Wymiana istniejącego wodociągu de 160 mm PVC na de 160mm PE. Inwestor: Urząd Gminy ul. Łokietka Lubin Wspólny Słownik Zamówień (CPV) Dział ; roboty budowlane Grupa ; roboty budowlane w zakresie inżynierii lądowej wodnej Klasa ; roboty budowlane w zakresie budowy rurociągów, Kategoria ; roboty budowlane w zakresie budowy rurociągów ; roboty budowlane w zakresie budowy wodociągów. Wykonał inż. Ryszard Mickiewicz marzec 2008 Specyfikacja Techniczna Wykonania i Odbioru Robót 1

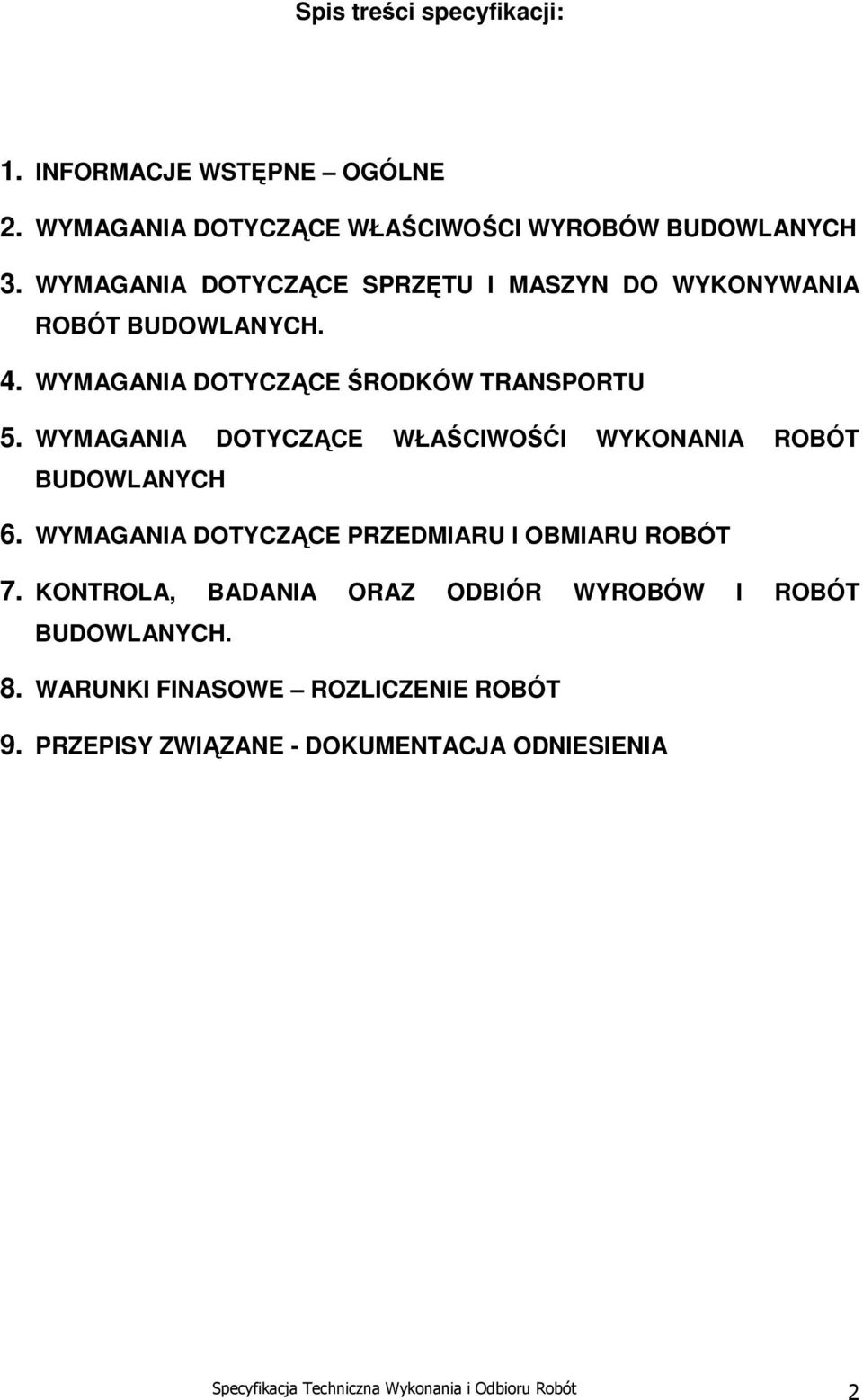

2 Spis treści specyfikacji: 1. INFORMACJE WSTĘPNE OGÓLNE 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN DO WYKONYWANIA ROBÓT BUDOWLANYCH. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚĆI WYKONANIA ROBÓT BUDOWLANYCH 6. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 7. KONTROLA, BADANIA ORAZ ODBIÓR WYROBÓW I ROBÓT BUDOWLANYCH. 8. WARUNKI FINASOWE ROZLICZENIE ROBÓT 9. PRZEPISY ZWIĄZANE - DOKUMENTACJA ODNIESIENIA Specyfikacja Techniczna Wykonania i Odbioru Robót 2

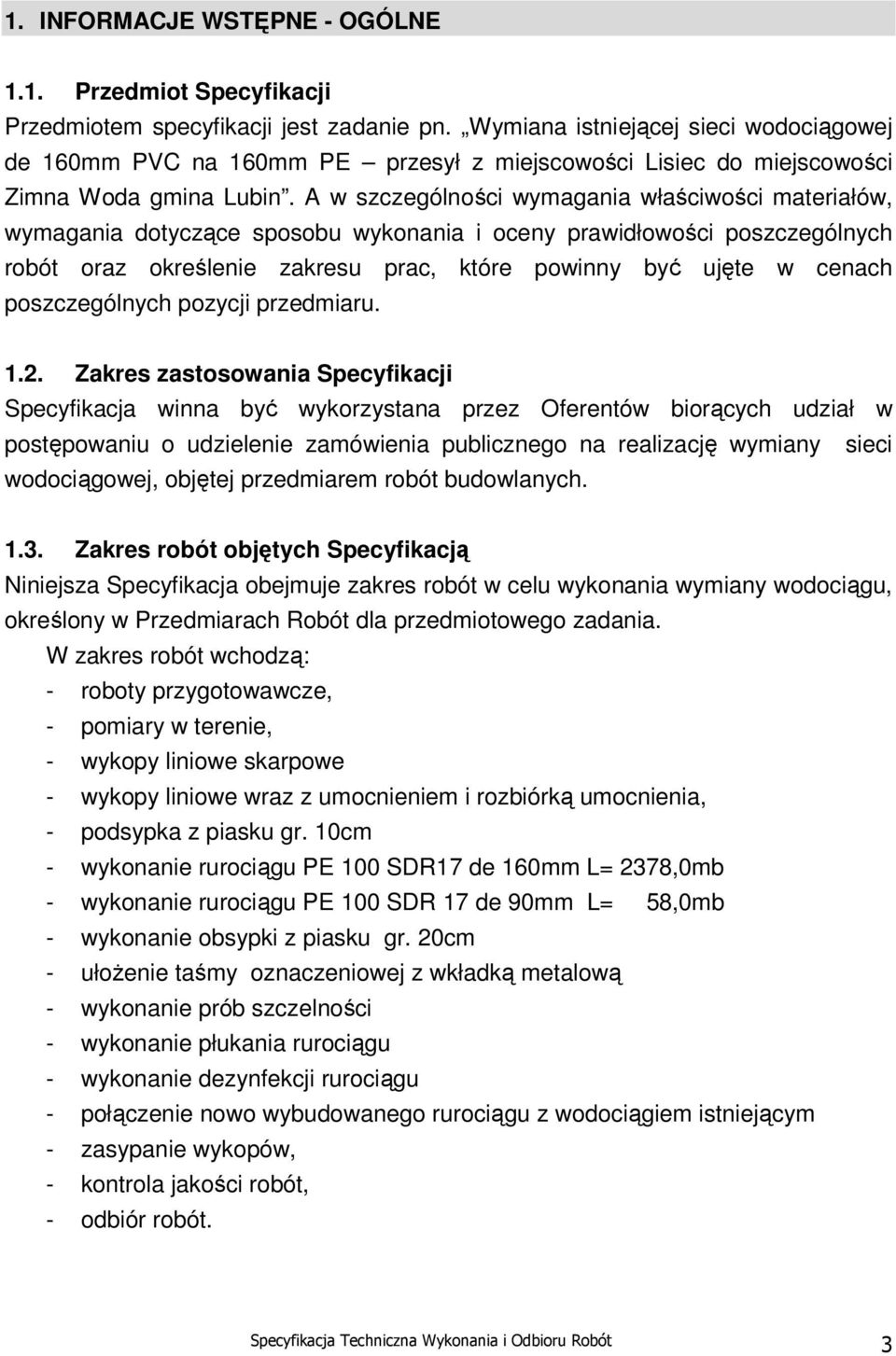

3 1. INFORMACJE WSTĘPNE - OGÓLNE 1.1. Przedmiot Specyfikacji Przedmiotem specyfikacji jest zadanie pn. Wymiana istniejącej sieci wodociągowej de 160mm PVC na 160mm PE przesył z miejscowości Lisiec do miejscowości Zimna Woda gmina Lubin. A w szczególności wymagania właściwości materiałów, wymagania dotyczące sposobu wykonania i oceny prawidłowości poszczególnych robót oraz określenie zakresu prac, które powinny być ujęte w cenach poszczególnych pozycji przedmiaru Zakres zastosowania Specyfikacji Specyfikacja winna być wykorzystana przez Oferentów biorących udział w postępowaniu o udzielenie zamówienia publicznego na realizację wymiany sieci wodociągowej, objętej przedmiarem robót budowlanych Zakres robót objętych Specyfikacją Niniejsza Specyfikacja obejmuje zakres robót w celu wykonania wymiany wodociągu, określony w Przedmiarach Robót dla przedmiotowego zadania. W zakres robót wchodzą: - roboty przygotowawcze, - pomiary w terenie, - wykopy liniowe skarpowe - wykopy liniowe wraz z umocnieniem i rozbiórką umocnienia, - podsypka z piasku gr. 10cm - wykonanie rurociągu PE 100 SDR17 de 160mm L= 2378,0mb - wykonanie rurociągu PE 100 SDR 17 de 90mm L= 58,0mb - wykonanie obsypki z piasku gr. 20cm - ułożenie taśmy oznaczeniowej z wkładką metalową - wykonanie prób szczelności - wykonanie płukania rurociągu - wykonanie dezynfekcji rurociągu - połączenie nowo wybudowanego rurociągu z wodociągiem istniejącym - zasypanie wykopów, - kontrola jakości robót, - odbiór robót. Specyfikacja Techniczna Wykonania i Odbioru Robót 3

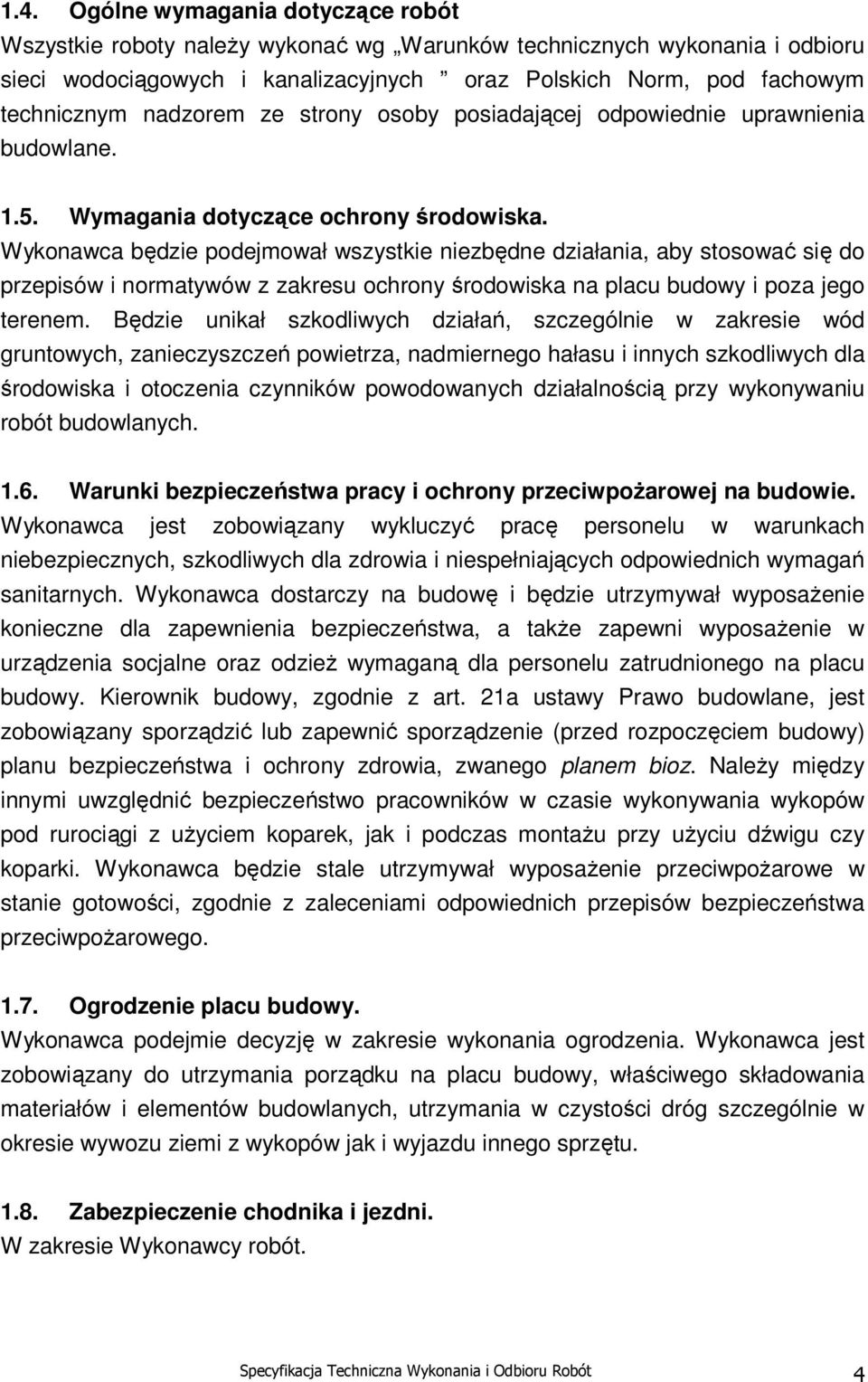

4 1.4. Ogólne wymagania dotyczące robót Wszystkie roboty należy wykonać wg Warunków technicznych wykonania i odbioru sieci wodociągowych i kanalizacyjnych oraz Polskich Norm, pod fachowym technicznym nadzorem ze strony osoby posiadającej odpowiednie uprawnienia budowlane Wymagania dotyczące ochrony środowiska. Wykonawca będzie podejmował wszystkie niezbędne działania, aby stosować się do przepisów i normatywów z zakresu ochrony środowiska na placu budowy i poza jego terenem. Będzie unikał szkodliwych działań, szczególnie w zakresie wód gruntowych, zanieczyszczeń powietrza, nadmiernego hałasu i innych szkodliwych dla środowiska i otoczenia czynników powodowanych działalnością przy wykonywaniu robót budowlanych Warunki bezpieczeństwa pracy i ochrony przeciwpożarowej na budowie. Wykonawca jest zobowiązany wykluczyć pracę personelu w warunkach niebezpiecznych, szkodliwych dla zdrowia i niespełniających odpowiednich wymagań sanitarnych. Wykonawca dostarczy na budowę i będzie utrzymywał wyposażenie konieczne dla zapewnienia bezpieczeństwa, a także zapewni wyposażenie w urządzenia socjalne oraz odzież wymaganą dla personelu zatrudnionego na placu budowy. Kierownik budowy, zgodnie z art. 21a ustawy Prawo budowlane, jest zobowiązany sporządzić lub zapewnić sporządzenie (przed rozpoczęciem budowy) planu bezpieczeństwa i ochrony zdrowia, zwanego planem bioz. Należy między innymi uwzględnić bezpieczeństwo pracowników w czasie wykonywania wykopów pod rurociągi z użyciem koparek, jak i podczas montażu przy użyciu dźwigu czy koparki. Wykonawca będzie stale utrzymywał wyposażenie przeciwpożarowe w stanie gotowości, zgodnie z zaleceniami odpowiednich przepisów bezpieczeństwa przeciwpożarowego Ogrodzenie placu budowy. Wykonawca podejmie decyzję w zakresie wykonania ogrodzenia. Wykonawca jest zobowiązany do utrzymania porządku na placu budowy, właściwego składowania materiałów i elementów budowlanych, utrzymania w czystości dróg szczególnie w okresie wywozu ziemi z wykopów jak i wyjazdu innego sprzętu Zabezpieczenie chodnika i jezdni. W zakresie Wykonawcy robót. Specyfikacja Techniczna Wykonania i Odbioru Robót 4

5 1.9 Określenia podstawowe. Wyrób budowlany-materiał - wytwarzany w celu zastosowania w budowli w sposób trwały, o właściwościach użytkowych, umożliwiających prawidłowo zaprojektowanym i wykonanym budowlom spełnienie wymagań podstawowych, co określone jest art. 10. Prawa budowlanego (Dz.U ) oraz dopuszczony do obrotu, co określone jest art. 2. ust. 1., art. 4. i art. 5. ustawy o wyrobach budowlanych (Dz.U ) Aprobata techniczna należy przez to rozumieć pozytywną ocenę techniczną przydatności wyrobu budowlanego do zamierzonego stosowania, uzależnioną od spełnienia wymagań podstawowych przez obiekty budowlane (budowle), w których wyrób będzie stosowany. Europejska aprobata techniczna należy przez to rozumieć pozytywną ocenę techniczną przydatności wyrobu budowlanego do zamierzonego stosowania, uzależnioną od spełnienia wymagań podstawowych przez obiekty budowlane (budowle), w których wyrób będzie stosowany, wydaną zgodnie z wymaganiami Unii Europejskiej. Krajowa deklaracja zgodności (deklaracja zgodności) należy przez to rozumieć oświadczenie producenta (i upoważnionego przedstawiciela) stwierdzające, na jego wyłączną odpowiedzialność, że wyrób budowlany jest zgodny z Polską Normą wyrobu lub aprobatą techniczną. Inspektor nadzoru inwestorskiego inspektor - osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonywająca samodzielne funkcje techniczne w budownictwie, której inwestor powierza nadzór nad budową obiektu budowlanego. Reprezentuje on interesy inwestora na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonywanych robót, bierze udział w sprawozdaniach i odbiorach robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu Przedmiar robót - zestawienie przewidzianych do wykonania robót podstawowych w kolejności technologicznej ich wykonania, ze szczególnym opisem lub wskazaniem podstaw ustalających szczegółowy opis, oraz wskazanie szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem Specyfikacja Techniczna Wykonania i Odbioru Robót 5

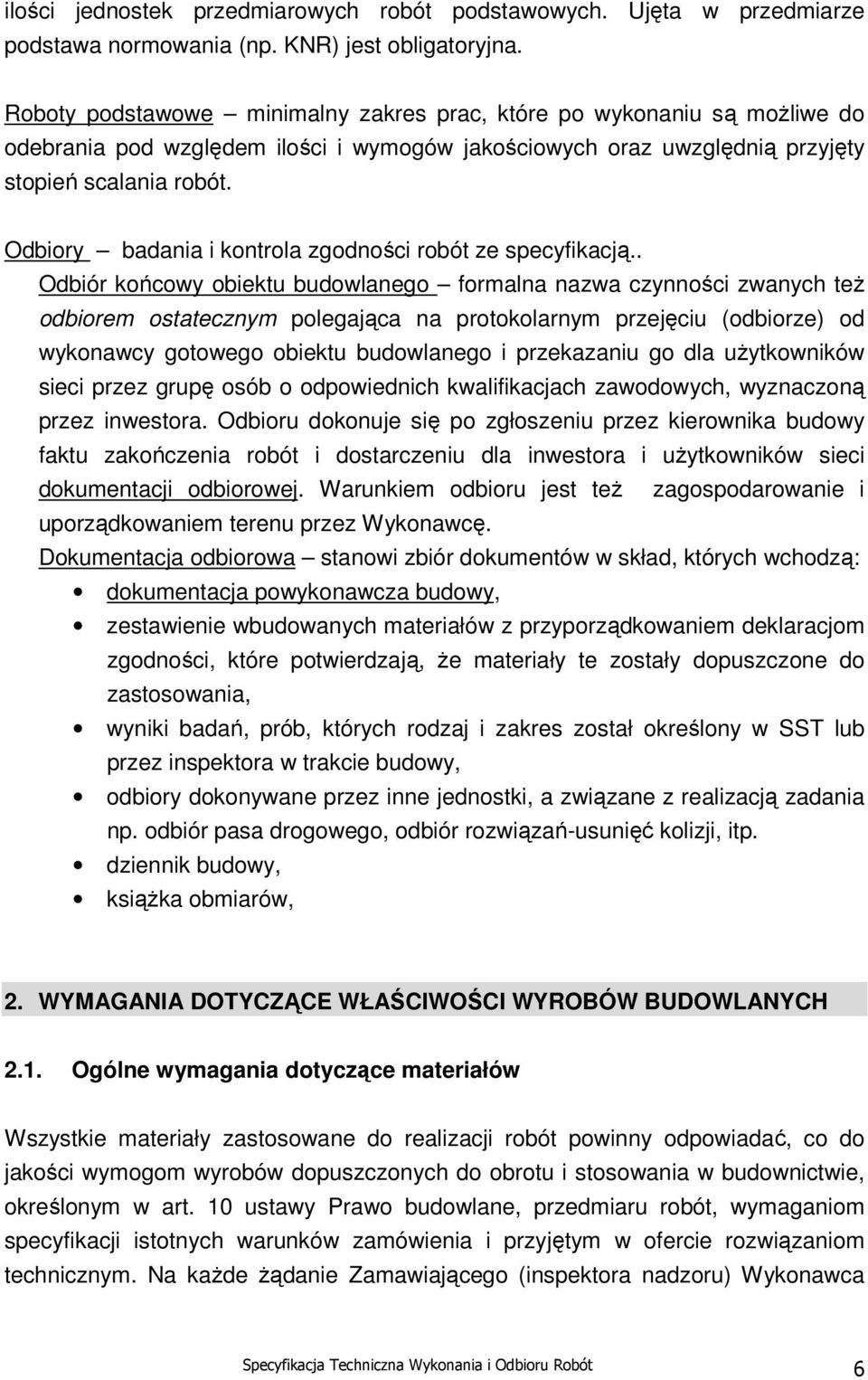

6 ilości jednostek przedmiarowych robót podstawowych. Ujęta w przedmiarze podstawa normowania (np. KNR) jest obligatoryjna. Roboty podstawowe minimalny zakres prac, które po wykonaniu są możliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględnią przyjęty stopień scalania robót. Odbiory badania i kontrola zgodności robót ze specyfikacją.. Odbiór końcowy obiektu budowlanego formalna nazwa czynności zwanych też odbiorem ostatecznym polegająca na protokolarnym przejęciu (odbiorze) od wykonawcy gotowego obiektu budowlanego i przekazaniu go dla użytkowników sieci przez grupę osób o odpowiednich kwalifikacjach zawodowych, wyznaczoną przez inwestora. Odbioru dokonuje się po zgłoszeniu przez kierownika budowy faktu zakończenia robót i dostarczeniu dla inwestora i użytkowników sieci dokumentacji odbiorowej. Warunkiem odbioru jest też zagospodarowanie i uporządkowaniem terenu przez Wykonawcę. Dokumentacja odbiorowa stanowi zbiór dokumentów w skład, których wchodzą: dokumentacja powykonawcza budowy, zestawienie wbudowanych materiałów z przyporządkowaniem deklaracjom zgodności, które potwierdzają, że materiały te zostały dopuszczone do zastosowania, wyniki badań, prób, których rodzaj i zakres został określony w SST lub przez inspektora w trakcie budowy, odbiory dokonywane przez inne jednostki, a związane z realizacją zadania np. odbiór pasa drogowego, odbiór rozwiązań-usunięć kolizji, itp. dziennik budowy, książka obmiarów, 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH 2.1. Ogólne wymagania dotyczące materiałów Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w art. 10 ustawy Prawo budowlane, przedmiaru robót, wymaganiom specyfikacji istotnych warunków zamówienia i przyjętym w ofercie rozwiązaniom technicznym. Na każde żądanie Zamawiającego (inspektora nadzoru) Wykonawca Specyfikacja Techniczna Wykonania i Odbioru Robót 6

7 obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z Polską Normą lub aprobatą techniczną. Wszystkie materiały i urządzenia użyte do sieci wodociągowych muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów. Materiały mające bezpośredni kontakt z wodą pitną muszą ponadto posiadać świadectwo dopuszczenia Państwowego Zakładu Higieny Wymagania do materiałów wyszczególnionych w publikowanych katalogach Do materiałów wyszczególnionych w obowiązujących i publikowanych katalogach (KNNR, KNR, KNRW, ORGBUD i innych katalogach) należy stosować zasady określone w założeniach ogólnych i szczegółowych katalogów. W szczególności należy stosować warunki i normy tam wskazane Wymagania do materiałów nie wyszczególnionych w katalogach. Materiały, które nie mają odniesienia w publikowanych katalogach, a dopuszczone są do stosowania w budownictwie, należy stosować zgodnie z obowiązującymi kartami wyrobów i instrukcjami producentów. Normy zużycia należy przyjmować zgodnie z zaleceniami producentów i dystrybutorów wyrobów Wymagania ogólne związane z przechowywaniem, transportem, warunkami dostaw, składowaniem i kontrolą jakości materiałów i wyrobów. Wykonawca zapewni właściwe składowanie i zabezpieczenie materiałów na placu budowy. Składowane materiały nie powinny kolidować z ruchem drogowym oraz nie powinny utrudniać dostępu do działek. Składowane materiały, elementy powinny być dostępne dla inspektora nadzoru w celu przeprowadzenia inspekcji oraz udostępnione deklaracje zgodności lub inne dokumenty określające jakość materiałów. Wykonawca uzgodni z inspektorem sposób i termin przekazania informacji o przewidywanym użyciu podstawowych materiałów do wykonania robót, a także posiadanych aprobatach technicznych celem dokonania oględzin materiałów przez inspektora. Specyfikacja Techniczna Wykonania i Odbioru Robót 7

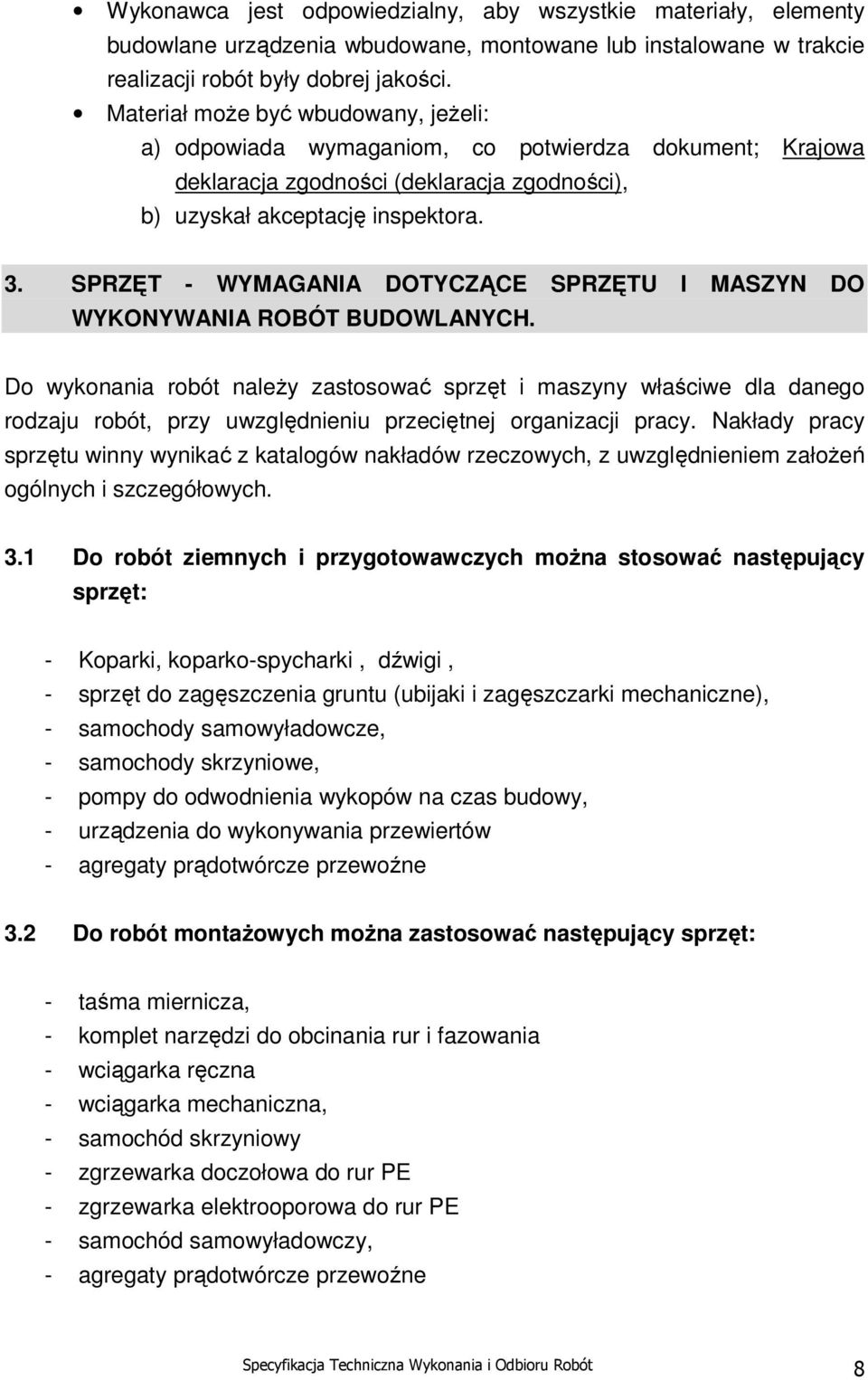

8 Wykonawca jest odpowiedzialny, aby wszystkie materiały, elementy budowlane urządzenia wbudowane, montowane lub instalowane w trakcie realizacji robót były dobrej jakości. Materiał może być wbudowany, jeżeli: a) odpowiada wymaganiom, co potwierdza dokument; Krajowa deklaracja zgodności (deklaracja zgodności), b) uzyskał akceptację inspektora. 3. SPRZĘT - WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN DO WYKONYWANIA ROBÓT BUDOWLANYCH. Do wykonania robót należy zastosować sprzęt i maszyny właściwe dla danego rodzaju robót, przy uwzględnieniu przeciętnej organizacji pracy. Nakłady pracy sprzętu winny wynikać z katalogów nakładów rzeczowych, z uwzględnieniem założeń ogólnych i szczegółowych. 3.1 Do robót ziemnych i przygotowawczych można stosować następujący sprzęt: - Koparki, koparko-spycharki, dźwigi, - sprzęt do zagęszczenia gruntu (ubijaki i zagęszczarki mechaniczne), - samochody samowyładowcze, - samochody skrzyniowe, - pompy do odwodnienia wykopów na czas budowy, - urządzenia do wykonywania przewiertów - agregaty prądotwórcze przewoźne 3.2 Do robót montażowych można zastosować następujący sprzęt: - taśma miernicza, - komplet narzędzi do obcinania rur i fazowania - wciągarka ręczna - wciągarka mechaniczna, - samochód skrzyniowy - zgrzewarka doczołowa do rur PE - zgrzewarka elektrooporowa do rur PE - samochód samowyładowczy, - agregaty prądotwórcze przewoźne Specyfikacja Techniczna Wykonania i Odbioru Robót 8

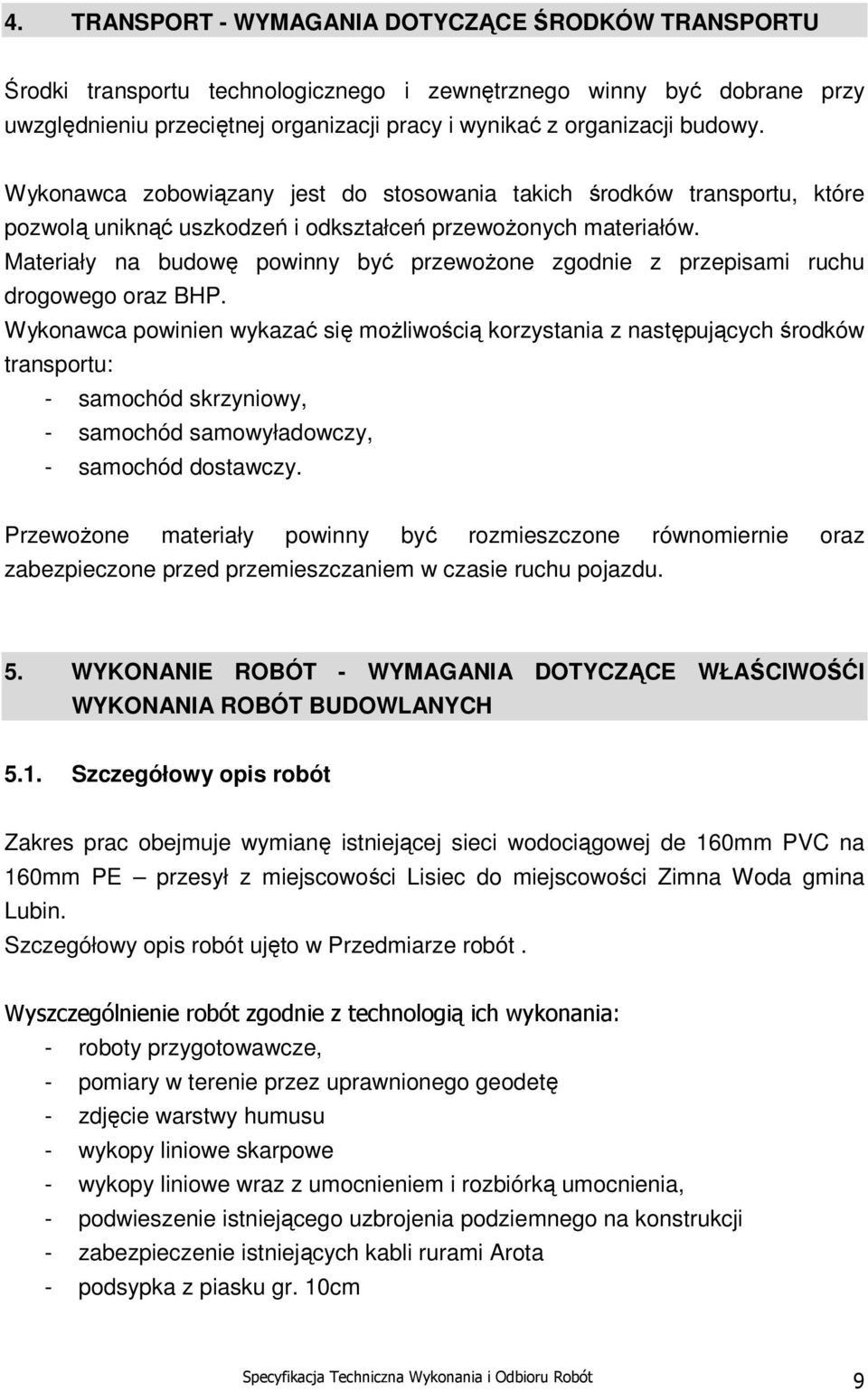

9 4. TRANSPORT - WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Środki transportu technologicznego i zewnętrznego winny być dobrane przy uwzględnieniu przeciętnej organizacji pracy i wynikać z organizacji budowy. Wykonawca zobowiązany jest do stosowania takich środków transportu, które pozwolą uniknąć uszkodzeń i odkształceń przewożonych materiałów. Materiały na budowę powinny być przewożone zgodnie z przepisami ruchu drogowego oraz BHP. Wykonawca powinien wykazać się możliwością korzystania z następujących środków transportu: - samochód skrzyniowy, - samochód samowyładowczy, - samochód dostawczy. Przewożone materiały powinny być rozmieszczone równomiernie oraz zabezpieczone przed przemieszczaniem w czasie ruchu pojazdu. 5. WYKONANIE ROBÓT - WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚĆI WYKONANIA ROBÓT BUDOWLANYCH 5.1. Szczegółowy opis robót Zakres prac obejmuje wymianę istniejącej sieci wodociągowej de 160mm PVC na 160mm PE przesył z miejscowości Lisiec do miejscowości Zimna Woda gmina Lubin. Szczegółowy opis robót ujęto w Przedmiarze robót. Wyszczególnienie robót zgodnie z technologią ich wykonania: - roboty przygotowawcze, - pomiary w terenie przez uprawnionego geodetę - zdjęcie warstwy humusu - wykopy liniowe skarpowe - wykopy liniowe wraz z umocnieniem i rozbiórką umocnienia, - podwieszenie istniejącego uzbrojenia podziemnego na konstrukcji - zabezpieczenie istniejących kabli rurami Arota - podsypka z piasku gr. 10cm Specyfikacja Techniczna Wykonania i Odbioru Robót 9

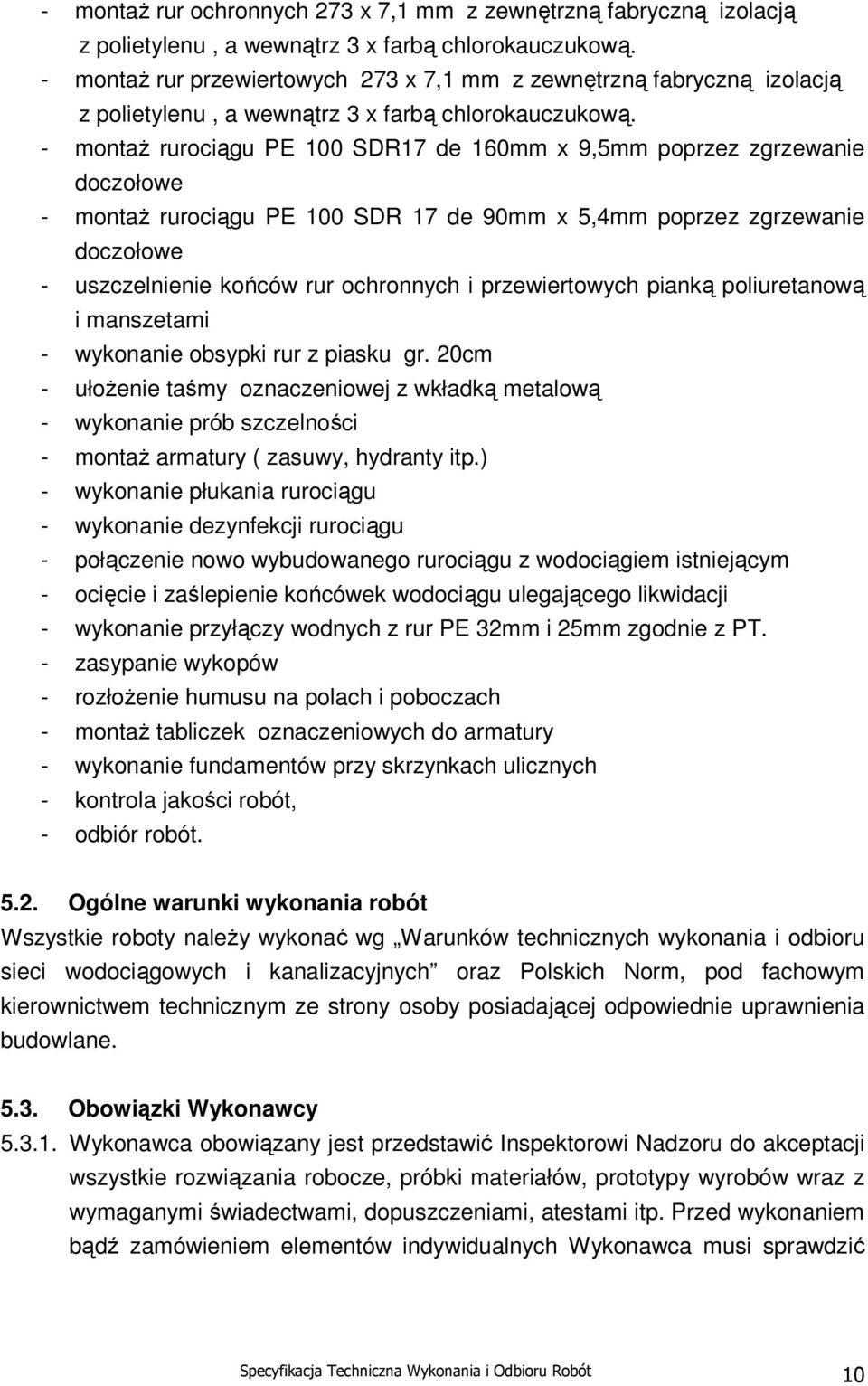

10 - montaż rur ochronnych 273 x 7,1 mm z zewnętrzną fabryczną izolacją z polietylenu, a wewnątrz 3 x farbą chlorokauczukową. - montaż rur przewiertowych 273 x 7,1 mm z zewnętrzną fabryczną izolacją z polietylenu, a wewnątrz 3 x farbą chlorokauczukową. - montaż rurociągu PE 100 SDR17 de 160mm x 9,5mm poprzez zgrzewanie doczołowe - montaż rurociągu PE 100 SDR 17 de 90mm x 5,4mm poprzez zgrzewanie doczołowe - uszczelnienie końców rur ochronnych i przewiertowych pianką poliuretanową i manszetami - wykonanie obsypki rur z piasku gr. 20cm - ułożenie taśmy oznaczeniowej z wkładką metalową - wykonanie prób szczelności - montaż armatury ( zasuwy, hydranty itp.) - wykonanie płukania rurociągu - wykonanie dezynfekcji rurociągu - połączenie nowo wybudowanego rurociągu z wodociągiem istniejącym - ocięcie i zaślepienie końcówek wodociągu ulegającego likwidacji - wykonanie przyłączy wodnych z rur PE 32mm i 25mm zgodnie z PT. - zasypanie wykopów - rozłożenie humusu na polach i poboczach - montaż tabliczek oznaczeniowych do armatury - wykonanie fundamentów przy skrzynkach ulicznych - kontrola jakości robót, - odbiór robót Ogólne warunki wykonania robót Wszystkie roboty należy wykonać wg Warunków technicznych wykonania i odbioru sieci wodociągowych i kanalizacyjnych oraz Polskich Norm, pod fachowym kierownictwem technicznym ze strony osoby posiadającej odpowiednie uprawnienia budowlane Obowiązki Wykonawcy Wykonawca obowiązany jest przedstawić Inspektorowi Nadzoru do akceptacji wszystkie rozwiązania robocze, próbki materiałów, prototypy wyrobów wraz z wymaganymi świadectwami, dopuszczeniami, atestami itp. Przed wykonaniem bądź zamówieniem elementów indywidualnych Wykonawca musi sprawdzić Specyfikacja Techniczna Wykonania i Odbioru Robót 10

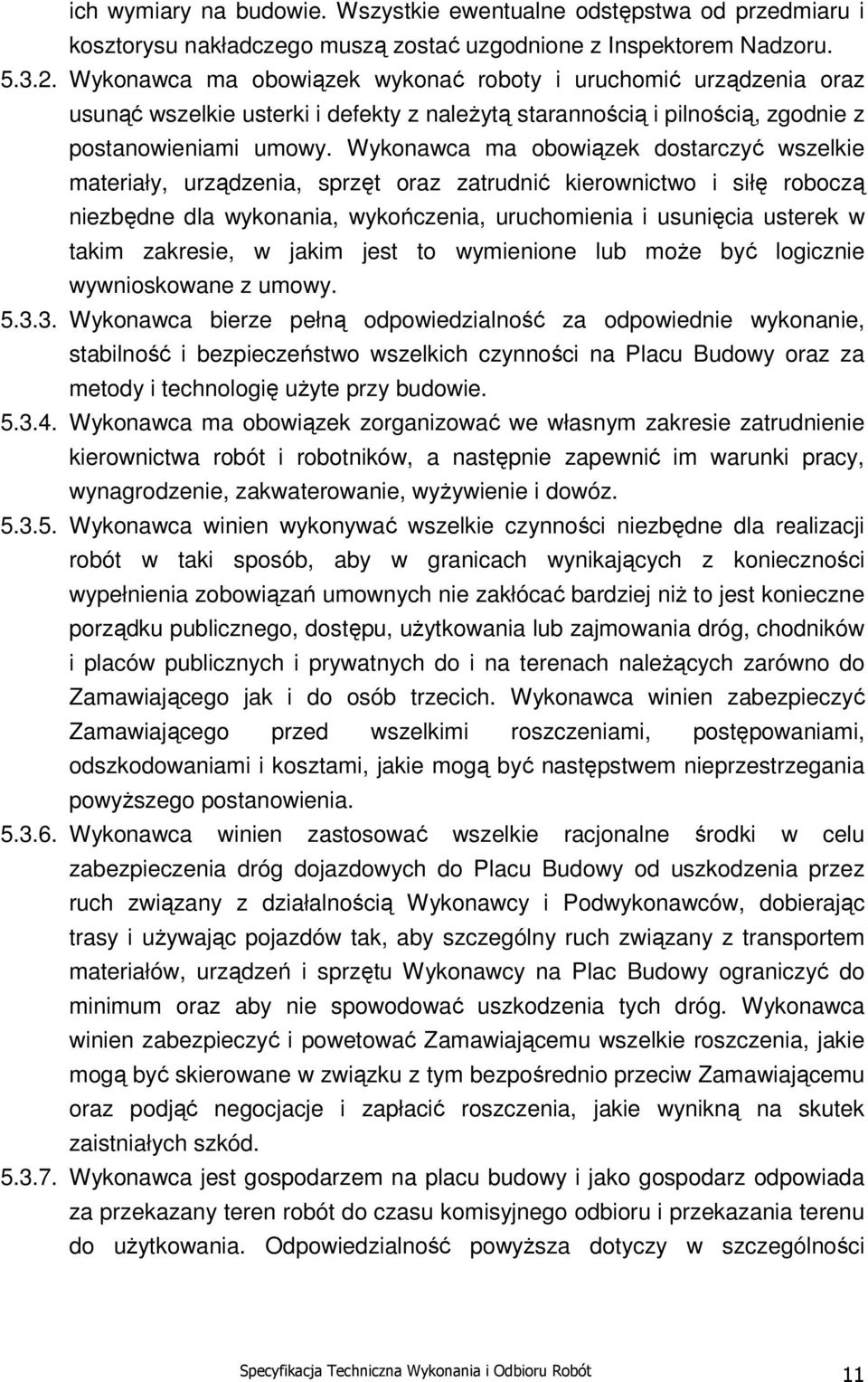

11 ich wymiary na budowie. Wszystkie ewentualne odstępstwa od przedmiaru i kosztorysu nakładczego muszą zostać uzgodnione z Inspektorem Nadzoru Wykonawca ma obowiązek wykonać roboty i uruchomić urządzenia oraz usunąć wszelkie usterki i defekty z należytą starannością i pilnością, zgodnie z postanowieniami umowy. Wykonawca ma obowiązek dostarczyć wszelkie materiały, urządzenia, sprzęt oraz zatrudnić kierownictwo i siłę roboczą niezbędne dla wykonania, wykończenia, uruchomienia i usunięcia usterek w takim zakresie, w jakim jest to wymienione lub może być logicznie wywnioskowane z umowy Wykonawca bierze pełną odpowiedzialność za odpowiednie wykonanie, stabilność i bezpieczeństwo wszelkich czynności na Placu Budowy oraz za metody i technologię użyte przy budowie Wykonawca ma obowiązek zorganizować we własnym zakresie zatrudnienie kierownictwa robót i robotników, a następnie zapewnić im warunki pracy, wynagrodzenie, zakwaterowanie, wyżywienie i dowóz Wykonawca winien wykonywać wszelkie czynności niezbędne dla realizacji robót w taki sposób, aby w granicach wynikających z konieczności wypełnienia zobowiązań umownych nie zakłócać bardziej niż to jest konieczne porządku publicznego, dostępu, użytkowania lub zajmowania dróg, chodników i placów publicznych i prywatnych do i na terenach należących zarówno do Zamawiającego jak i do osób trzecich. Wykonawca winien zabezpieczyć Zamawiającego przed wszelkimi roszczeniami, postępowaniami, odszkodowaniami i kosztami, jakie mogą być następstwem nieprzestrzegania powyższego postanowienia Wykonawca winien zastosować wszelkie racjonalne środki w celu zabezpieczenia dróg dojazdowych do Placu Budowy od uszkodzenia przez ruch związany z działalnością Wykonawcy i Podwykonawców, dobierając trasy i używając pojazdów tak, aby szczególny ruch związany z transportem materiałów, urządzeń i sprzętu Wykonawcy na Plac Budowy ograniczyć do minimum oraz aby nie spowodować uszkodzenia tych dróg. Wykonawca winien zabezpieczyć i powetować Zamawiającemu wszelkie roszczenia, jakie mogą być skierowane w związku z tym bezpośrednio przeciw Zamawiającemu oraz podjąć negocjacje i zapłacić roszczenia, jakie wynikną na skutek zaistniałych szkód Wykonawca jest gospodarzem na placu budowy i jako gospodarz odpowiada za przekazany teren robót do czasu komisyjnego odbioru i przekazania terenu do użytkowania. Odpowiedzialność powyższa dotyczy w szczególności Specyfikacja Techniczna Wykonania i Odbioru Robót 11

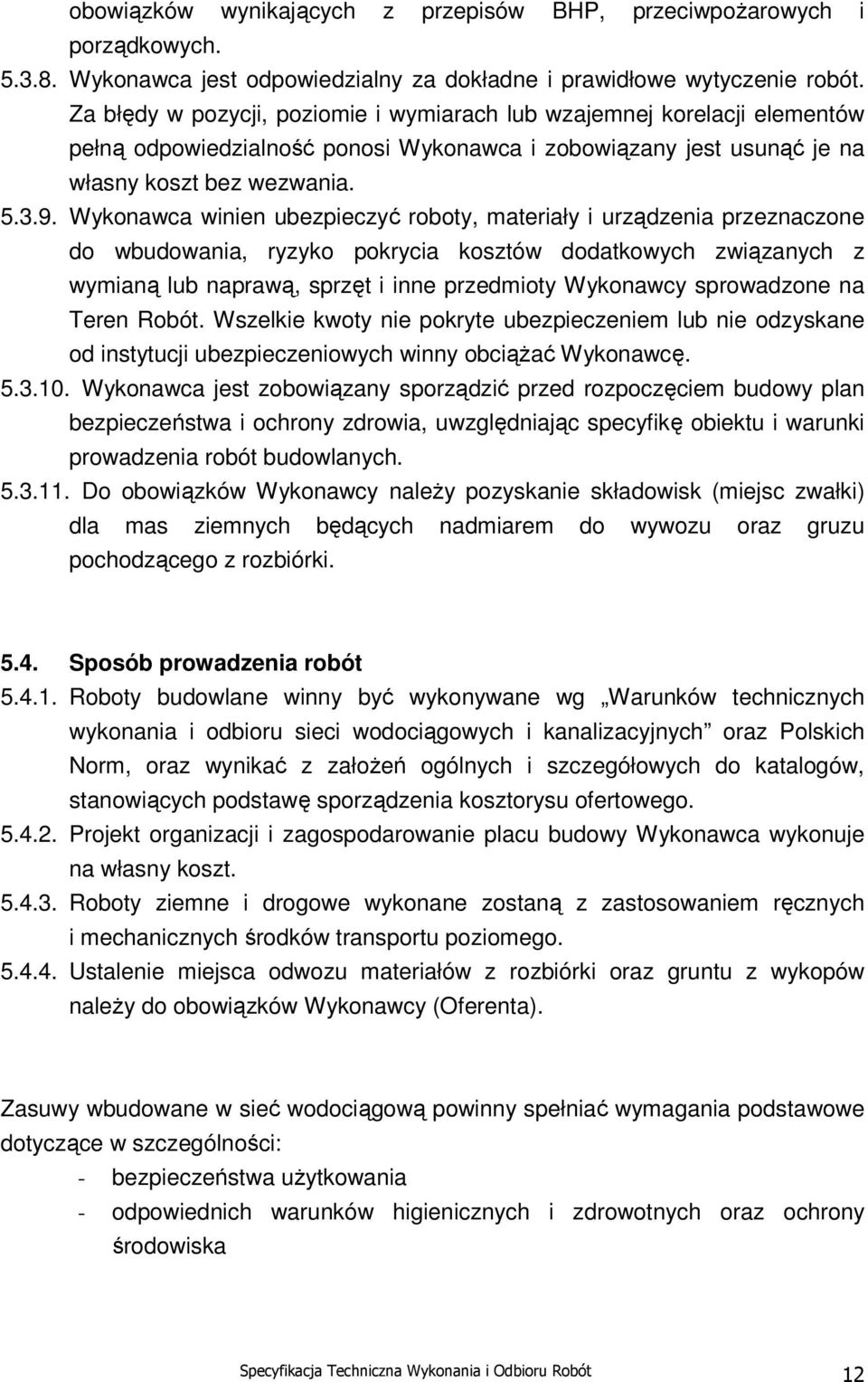

12 obowiązków wynikających z przepisów BHP, przeciwpożarowych i porządkowych Wykonawca jest odpowiedzialny za dokładne i prawidłowe wytyczenie robót. Za błędy w pozycji, poziomie i wymiarach lub wzajemnej korelacji elementów pełną odpowiedzialność ponosi Wykonawca i zobowiązany jest usunąć je na własny koszt bez wezwania Wykonawca winien ubezpieczyć roboty, materiały i urządzenia przeznaczone do wbudowania, ryzyko pokrycia kosztów dodatkowych związanych z wymianą lub naprawą, sprzęt i inne przedmioty Wykonawcy sprowadzone na Teren Robót. Wszelkie kwoty nie pokryte ubezpieczeniem lub nie odzyskane od instytucji ubezpieczeniowych winny obciążać Wykonawcę Wykonawca jest zobowiązany sporządzić przed rozpoczęciem budowy plan bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu i warunki prowadzenia robót budowlanych Do obowiązków Wykonawcy należy pozyskanie składowisk (miejsc zwałki) dla mas ziemnych będących nadmiarem do wywozu oraz gruzu pochodzącego z rozbiórki Sposób prowadzenia robót Roboty budowlane winny być wykonywane wg Warunków technicznych wykonania i odbioru sieci wodociągowych i kanalizacyjnych oraz Polskich Norm, oraz wynikać z założeń ogólnych i szczegółowych do katalogów, stanowiących podstawę sporządzenia kosztorysu ofertowego Projekt organizacji i zagospodarowanie placu budowy Wykonawca wykonuje na własny koszt Roboty ziemne i drogowe wykonane zostaną z zastosowaniem ręcznych i mechanicznych środków transportu poziomego Ustalenie miejsca odwozu materiałów z rozbiórki oraz gruntu z wykopów należy do obowiązków Wykonawcy (Oferenta). Zasuwy wbudowane w sieć wodociągową powinny spełniać wymagania podstawowe dotyczące w szczególności: - bezpieczeństwa użytkowania - odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska Specyfikacja Techniczna Wykonania i Odbioru Robót 12

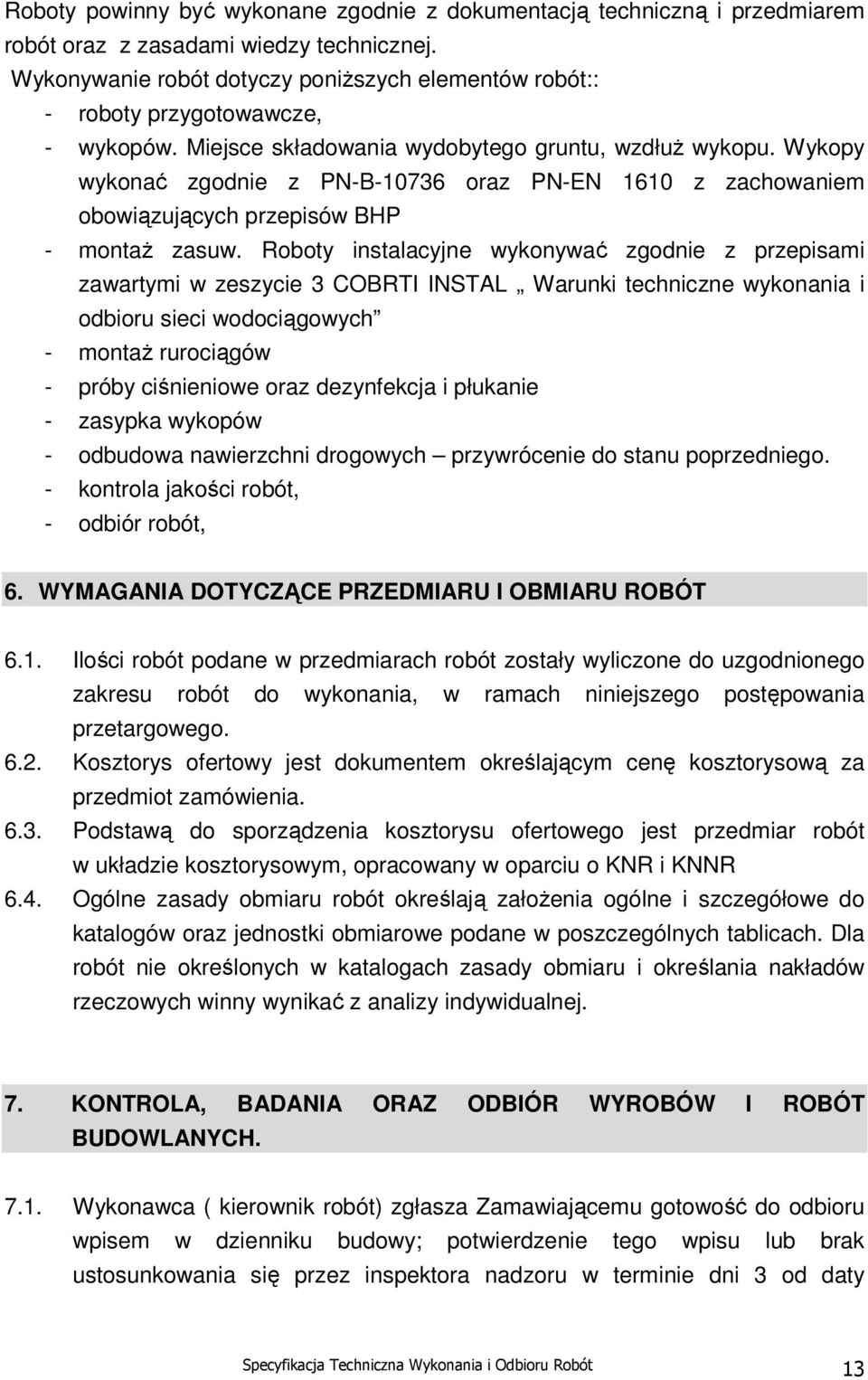

13 Roboty powinny być wykonane zgodnie z dokumentacją techniczną i przedmiarem robót oraz z zasadami wiedzy technicznej. Wykonywanie robót dotyczy poniższych elementów robót:: - roboty przygotowawcze, - wykopów. Miejsce składowania wydobytego gruntu, wzdłuż wykopu. Wykopy wykonać zgodnie z PN-B oraz PN-EN 1610 z zachowaniem obowiązujących przepisów BHP - montaż zasuw. Roboty instalacyjne wykonywać zgodnie z przepisami zawartymi w zeszycie 3 COBRTI INSTAL Warunki techniczne wykonania i odbioru sieci wodociągowych - montaż rurociągów - próby ciśnieniowe oraz dezynfekcja i płukanie - zasypka wykopów - odbudowa nawierzchni drogowych przywrócenie do stanu poprzedniego. - kontrola jakości robót, - odbiór robót, 6. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 6.1. Ilości robót podane w przedmiarach robót zostały wyliczone do uzgodnionego zakresu robót do wykonania, w ramach niniejszego postępowania przetargowego Kosztorys ofertowy jest dokumentem określającym cenę kosztorysową za przedmiot zamówienia Podstawą do sporządzenia kosztorysu ofertowego jest przedmiar robót w układzie kosztorysowym, opracowany w oparciu o KNR i KNNR 6.4. Ogólne zasady obmiaru robót określają założenia ogólne i szczegółowe do katalogów oraz jednostki obmiarowe podane w poszczególnych tablicach. Dla robót nie określonych w katalogach zasady obmiaru i określania nakładów rzeczowych winny wynikać z analizy indywidualnej. 7. KONTROLA, BADANIA ORAZ ODBIÓR WYROBÓW I ROBÓT BUDOWLANYCH Wykonawca ( kierownik robót) zgłasza Zamawiającemu gotowość do odbioru wpisem w dzienniku budowy; potwierdzenie tego wpisu lub brak ustosunkowania się przez inspektora nadzoru w terminie dni 3 od daty Specyfikacja Techniczna Wykonania i Odbioru Robót 13

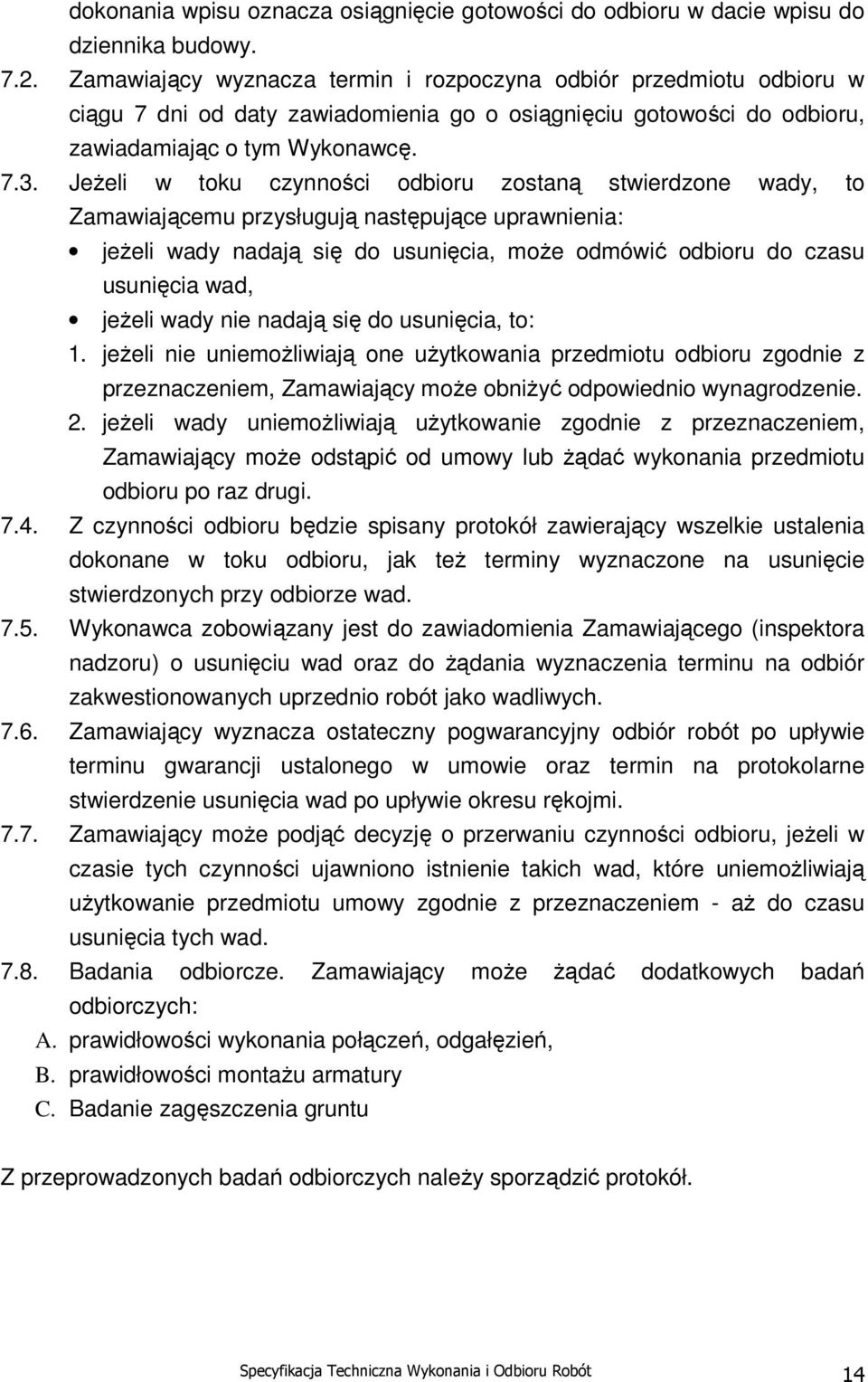

14 dokonania wpisu oznacza osiągnięcie gotowości do odbioru w dacie wpisu do dziennika budowy Zamawiający wyznacza termin i rozpoczyna odbiór przedmiotu odbioru w ciągu 7 dni od daty zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym Wykonawcę Jeżeli w toku czynności odbioru zostaną stwierdzone wady, to Zamawiającemu przysługują następujące uprawnienia: jeżeli wady nadają się do usunięcia, może odmówić odbioru do czasu usunięcia wad, jeżeli wady nie nadają się do usunięcia, to: 1. jeżeli nie uniemożliwiają one użytkowania przedmiotu odbioru zgodnie z przeznaczeniem, Zamawiający może obniżyć odpowiednio wynagrodzenie. 2. jeżeli wady uniemożliwiają użytkowanie zgodnie z przeznaczeniem, Zamawiający może odstąpić od umowy lub żądać wykonania przedmiotu odbioru po raz drugi Z czynności odbioru będzie spisany protokół zawierający wszelkie ustalenia dokonane w toku odbioru, jak też terminy wyznaczone na usunięcie stwierdzonych przy odbiorze wad Wykonawca zobowiązany jest do zawiadomienia Zamawiającego (inspektora nadzoru) o usunięciu wad oraz do żądania wyznaczenia terminu na odbiór zakwestionowanych uprzednio robót jako wadliwych Zamawiający wyznacza ostateczny pogwarancyjny odbiór robót po upływie terminu gwarancji ustalonego w umowie oraz termin na protokolarne stwierdzenie usunięcia wad po upływie okresu rękojmi Zamawiający może podjąć decyzję o przerwaniu czynności odbioru, jeżeli w czasie tych czynności ujawniono istnienie takich wad, które uniemożliwiają użytkowanie przedmiotu umowy zgodnie z przeznaczeniem - aż do czasu usunięcia tych wad Badania odbiorcze. Zamawiający może żądać dodatkowych badań odbiorczych: A. prawidłowości wykonania połączeń, odgałęzień, B. prawidłowości montażu armatury C. Badanie zagęszczenia gruntu Z przeprowadzonych badań odbiorczych należy sporządzić protokół. Specyfikacja Techniczna Wykonania i Odbioru Robót 14

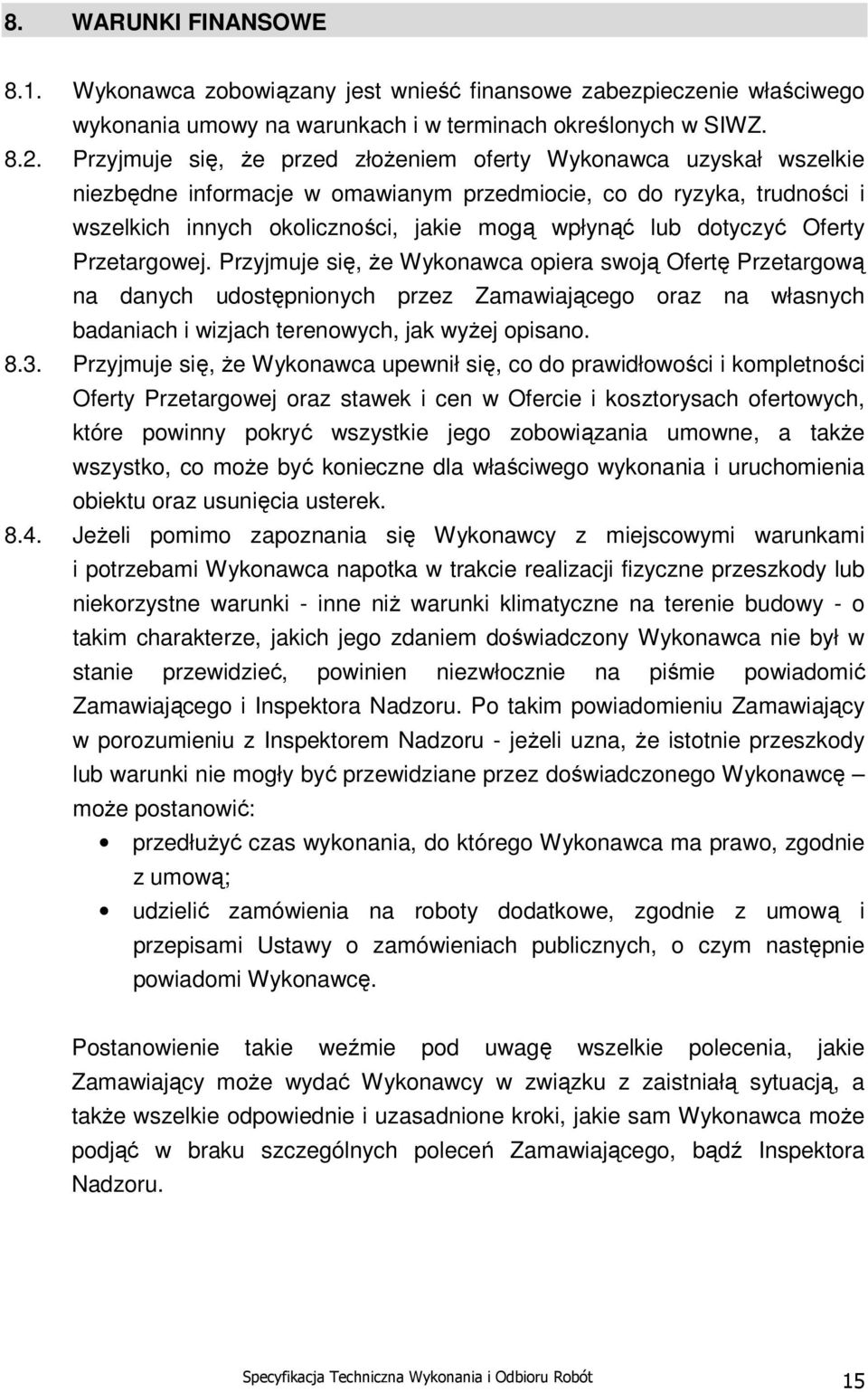

15 8. WARUNKI FINANSOWE 8.1. Wykonawca zobowiązany jest wnieść finansowe zabezpieczenie właściwego wykonania umowy na warunkach i w terminach określonych w SIWZ Przyjmuje się, że przed złożeniem oferty Wykonawca uzyskał wszelkie niezbędne informacje w omawianym przedmiocie, co do ryzyka, trudności i wszelkich innych okoliczności, jakie mogą wpłynąć lub dotyczyć Oferty Przetargowej. Przyjmuje się, że Wykonawca opiera swoją Ofertę Przetargową na danych udostępnionych przez Zamawiającego oraz na własnych badaniach i wizjach terenowych, jak wyżej opisano Przyjmuje się, że Wykonawca upewnił się, co do prawidłowości i kompletności Oferty Przetargowej oraz stawek i cen w Ofercie i kosztorysach ofertowych, które powinny pokryć wszystkie jego zobowiązania umowne, a także wszystko, co może być konieczne dla właściwego wykonania i uruchomienia obiektu oraz usunięcia usterek Jeżeli pomimo zapoznania się Wykonawcy z miejscowymi warunkami i potrzebami Wykonawca napotka w trakcie realizacji fizyczne przeszkody lub niekorzystne warunki - inne niż warunki klimatyczne na terenie budowy - o takim charakterze, jakich jego zdaniem doświadczony Wykonawca nie był w stanie przewidzieć, powinien niezwłocznie na piśmie powiadomić Zamawiającego i Inspektora Nadzoru. Po takim powiadomieniu Zamawiający w porozumieniu z Inspektorem Nadzoru - jeżeli uzna, że istotnie przeszkody lub warunki nie mogły być przewidziane przez doświadczonego Wykonawcę może postanowić: przedłużyć czas wykonania, do którego Wykonawca ma prawo, zgodnie z umową; udzielić zamówienia na roboty dodatkowe, zgodnie z umową i przepisami Ustawy o zamówieniach publicznych, o czym następnie powiadomi Wykonawcę. Postanowienie takie weźmie pod uwagę wszelkie polecenia, jakie Zamawiający może wydać Wykonawcy w związku z zaistniałą sytuacją, a także wszelkie odpowiednie i uzasadnione kroki, jakie sam Wykonawca może podjąć w braku szczególnych poleceń Zamawiającego, bądź Inspektora Nadzoru. Specyfikacja Techniczna Wykonania i Odbioru Robót 15

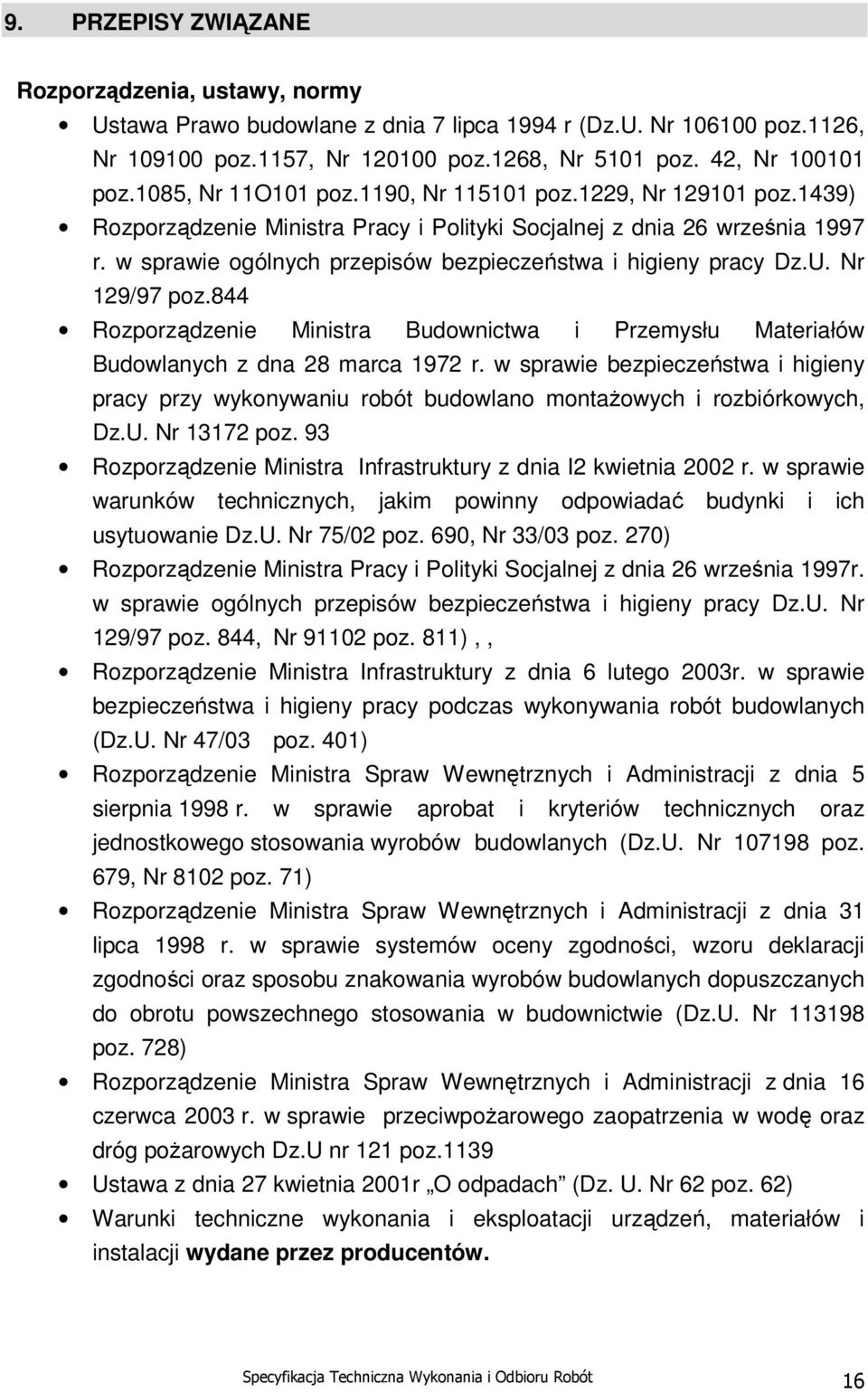

16 9. PRZEPISY ZWIĄZANE Rozporządzenia, ustawy, normy Ustawa Prawo budowlane z dnia 7 lipca 1994 r (Dz.U. Nr poz.1126, Nr poz.1157, Nr poz.1268, Nr 5101 poz. 42, Nr poz.1085, Nr 11O101 poz.1190, Nr poz.1229, Nr poz.1439) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Dz.U. Nr 129/97 poz.844 Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dna 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych, Dz.U. Nr poz. 93 Rozporządzenie Ministra Infrastruktury z dnia I2 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. Nr 75/02 poz. 690, Nr 33/03 poz. 270) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Dz.U. Nr 129/97 poz. 844, Nr poz. 811),, Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47/03 poz. 401) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998 r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych (Dz.U. Nr poz. 679, Nr 8102 poz. 71) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998 r. w sprawie systemów oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczanych do obrotu powszechnego stosowania w budownictwie (Dz.U. Nr poz. 728) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych Dz.U nr 121 poz.1139 Ustawa z dnia 27 kwietnia 2001r O odpadach (Dz. U. Nr 62 poz. 62) Warunki techniczne wykonania i eksploatacji urządzeń, materiałów i instalacji wydane przez producentów. Specyfikacja Techniczna Wykonania i Odbioru Robót 16

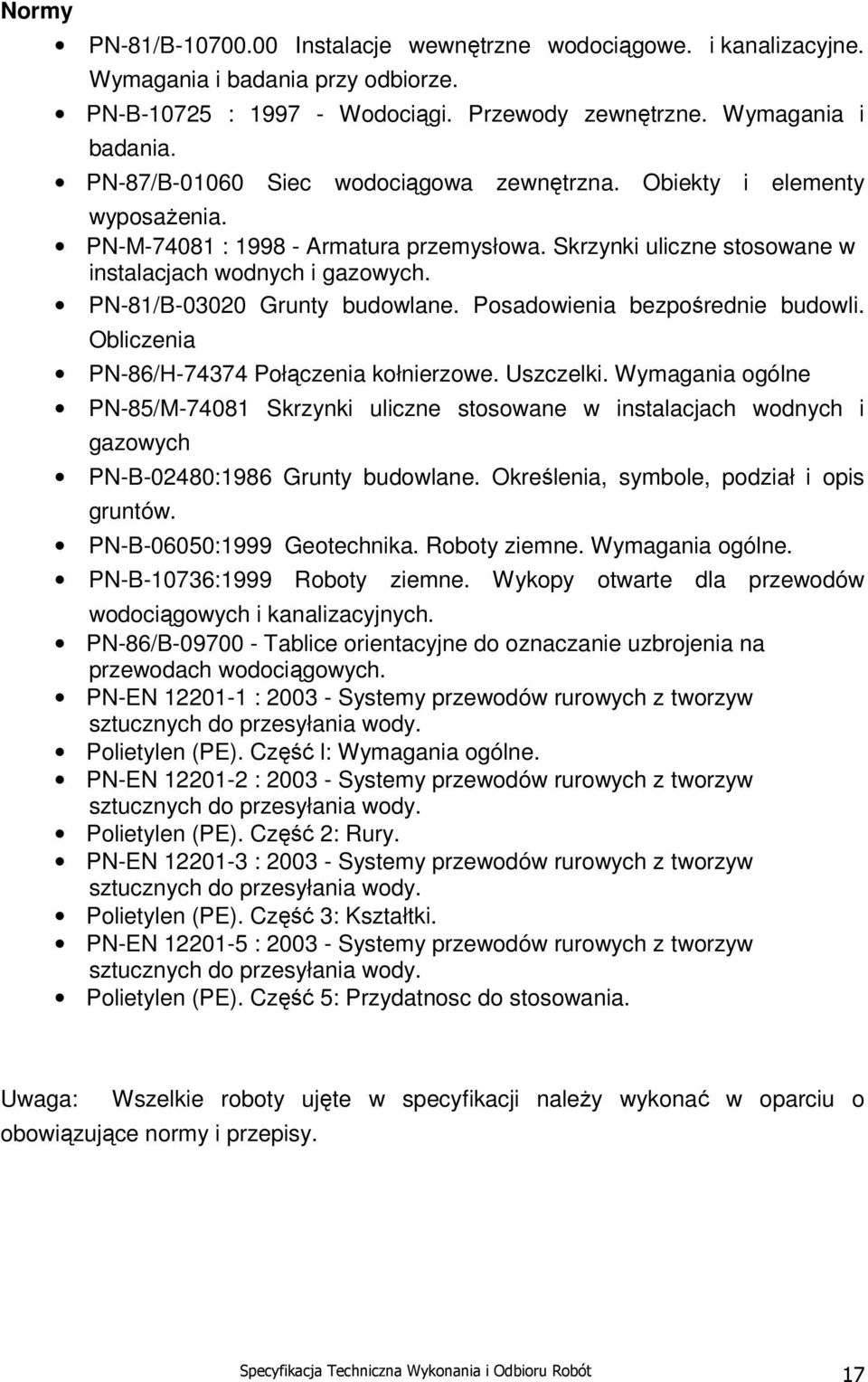

17 Normy PN-81/B Instalacje wewnętrzne wodociągowe. i kanalizacyjne. Wymagania i badania przy odbiorze. PN-B : Wodociągi. Przewody zewnętrzne. Wymagania i badania. PN-87/B Siec wodociągowa zewnętrzna. Obiekty i elementy wyposażenia. PN-M : Armatura przemysłowa. Skrzynki uliczne stosowane w instalacjach wodnych i gazowych. PN-81/B Grunty budowlane. Posadowienia bezpośrednie budowli. Obliczenia PN-86/H Połączenia kołnierzowe. Uszczelki. Wymagania ogólne PN-85/M Skrzynki uliczne stosowane w instalacjach wodnych i gazowych PN-B-02480:1986 Grunty budowlane. Określenia, symbole, podział i opis gruntów. PN-B-06050:1999 Geotechnika. Roboty ziemne. Wymagania ogólne. PN-B-10736:1999 Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. PN-86/B Tablice orientacyjne do oznaczanie uzbrojenia na przewodach wodociągowych. PN-EN : Systemy przewodów rurowych z tworzyw sztucznych do przesyłania wody. Polietylen (PE). Część l: Wymagania ogólne. PN-EN : Systemy przewodów rurowych z tworzyw sztucznych do przesyłania wody. Polietylen (PE). Część 2: Rury. PN-EN : Systemy przewodów rurowych z tworzyw sztucznych do przesyłania wody. Polietylen (PE). Część 3: Kształtki. PN-EN : Systemy przewodów rurowych z tworzyw sztucznych do przesyłania wody. Polietylen (PE). Część 5: Przydatnosc do stosowania. Uwaga: Wszelkie roboty ujęte w specyfikacji należy wykonać w oparciu o obowiązujące normy i przepisy. Specyfikacja Techniczna Wykonania i Odbioru Robót 17
