KATALOG TECHNICZNY DYGESTORIA MEBLE LABORATORYJNE 2015/2016

Transkrypt

1 KATALOG TECHNICZNY DYGESTORIA MEBLE LABORATORYJNE 2015/2016 PHUP LabDud Sosnowiec ul. Moniuszki 29 Tel ,

2 Przedmiotowy katalog stworzyliśmy z myślą o Państwa wygodzie i uproszczeniu wyboru mebli do wnętrz laboratoryjnych, w których przychodzi Państwu spędzać długie godziny czasu pracy. Mamy nadzieję, że przedstawione rozwiązania oraz proponowane materiały ułatwią i przyśpieszą cykl kompletowania wyposażenia laboratorium. Z wyrazami szacunku Igor Dudzik Prezes i właściciel PHUP LabDud 2

3 Nasze inwestycje w nowoczesny park maszynowy, światowe technologie i materiały, gwarantują najwyższej jakości produkt finalny. 3

4 Katalog zawiera opisy naszych produktów Podzielony tematycznie na dygestoria, meble laboratoryjne oraz ich wyposażenie. Spis treści DYGESTORIA LABORATORYJNE (WYCIĄGI) I. Dygestoria budowa... 5 II. Dygestoria wyposażenie... 6 III. Dygestoria z komorą pełną... 7 Dygestoria z komorą pełną podwójną... 8 IV. Dygestoria z komorą przeszkloną... 9 Dygestoria z komorą przeszkloną podwójną V. Dygestoria typu MONOLIT VI. Dygestoria edukacyjne/szkolne VII. Dygestoria nastołowe VIII. Blaty robocze IX. Standardowa kolorystyka stelaży i frontów szafek MEBLE LABORATORYJNE X. Meble laboratoryjne oparte na stelażu IGO Stoły laboratoryjne przyścienne Stanowiska do mycia XI. Meble laboratoryjne oparte na stelażu A Stoły laboratoryjne przyścienne Stanowiska do mycia Stoły laboratoryjne przyścienne z nadstawką Stoły laboratoryjne wyspowe z nadstawką Stoły laboratoryjne elektrotechniczne Stoły demonstracyjne / nauczycielskie... XII.. 29 Meble laboratoryjne oparte na stelażu C Stoły laboratoryjne przyścienne Stanowiska do mycia Stoły laboratoryjne przyścienne z nadstawką Stoły laboratoryjne wyspowe z nadstawką XIII. Szafki laboratoryjne XIV. Szafy laboratoryjne laminowane Szafy laboratoryjne laminowane na odczynniki chemiczne XV. Szafy na butle gazowe XVI. Stoły wagowe antywibracyjne XVII. WYPOSAŻENIE : Ociekacze, krzesła laboratoryjne, wózki laboratoryjne, okapy 43 XVIII. Nasi partnerzy XIX. Wybrane referencje

5 I. DYGESTORIA - BUDOWA 7. Oświetlenie komory 1. Ściana boczna komory pełna lub przeszklona 8. Wykładka komory 2. Podwójna tylna ściana 9. Wylewki woda / gaz 3. Okno przednie przesuwne pionowo 10. Zlewik 11. Blat roboczy 4. Panel instalacyjny 12. Zawory woda / gaz 5. Gniazda elektryczne 6. Szafka dygestoryjna 13. Czujnik przepływu powietrza Stelaż/konstrukcja dygestorium wykonana z profilu stalowego 30x30mm malowanego proszkowo farbą epoksydową. Od dołu stelaż wyposażony w stopki do poziomowania w zakresie 0-50mm. 1. Ściana boczna : pełna (płyta laminowana wzmocniona) lub przeszklona (szkło bezpieczne). 2. Podwójna tylna ściana wykonana z materiału chemoodpornego. 3. Okno przednie : szkło bezpieczne hartowane, okno na przeciwwagach. Odporny na korozję i kwasy okienny system Gregg pozwalający na ustawieniu okna w dowolnym położeniu /góra-dół/, zapobiegający niekontrolowanemu opadnięciu okna. Okno zawieszone na podwójnym układzie linek kwasoodpornych w oplocie z chemoodpornego tworzywa. 4. Sterowanie mediami na panelu instalacyjnym pod blatem roboczym. 5. Gniazda elektryczne: 230V 16A klasy IP-44 (hermetyczne). Instalacja el. z zerowaniem 230V, 50Hz. 6. Szafka dygestoryjna : a/ wykonana z płyty laminowanej trójwarstwowej o grubości 20 mm, wentylowana (standardowa), b/ laminowana - chemoodporna, wentylowana, od wewnątrz wyłożona chemoodpornym polipropylenem, c/ metalowa szafka bezpieczna na materiały łatwopalne. 7. Lampa oświetleniowa klasy IP-44 (umieszczona w suficie, poza komorą dygestorium). 8. Wykładka komory: lita ceramika techniczna, polipropylen, stal nierdzewna OH18N9, laminat HPL. 9. Wylewki: woda, gaz, sprężone powietrze, azot, próżnia. 10. Zlewik: ceramiczny (wym.300x145mm). 11. Blat roboczy: lita ceramika techniczna, ceramika monolityczna, konglomerat, stal, żywica epoks. 12. Zawory: woda, gaz, sprężone powietrze, azot, próżnia itp. 13. Czujnik przepływu powietrza z wyświetlaczem i sygnalizacją optyczną i akustyczną. Dygestoria spełniają wymogi normy PN-EN :2006, Dyrektywy Niskonapięciowej (LVD) 2006/95/WE oraz norm zharmonizowanych. Oznaczone są znakiem CE. 5

6 II. DYGESTORIA - WYPOSAŻENIE Standardowe wyposażenie dygestorium: 1 lub 2 zawory wody z wylewkami zlewik ceramiczny 2 gniazda elektryczne 230V lampa oświetleniowa czujnik przepływu powietrza klapa bezpieczeństwa zapewniająca dekompresję w momencie niekontrolowanego wzrostu ciśnienia (redukcja nadmiernego ciśnienia np. na wypadek wybuchu) szafka laminowana Dodatkowe wyposażenie dygestorium: dodatkowy zawór wody instalacja gazu, spręż. powietrza, próżni itp. dodatkowe gniazda elektryczne 230V gniazdo elektryczne 400V szafka na chemikalia (wyłożona polipropylenem) wentylator stropowy (montowany na dachu dygestorium) wyposażony w przełącznik regulujący pracę wentylatora lampa bakteriobójcza UV-C z wyłącznikiem osadnik na chemikalia/zlewnia (zbiornik 35L z polipropylenu) połączony osobną instalacją ze zlewikiem ceramicznym, do którego spływają chemikalia bezpośrednio z blatu. Osadnik umieszczony na podeście jezdnym w szafce pod blatem dygestorium. kratownica montażowa stalowa (montowana na tylnej ścianie) Czujnik przepływu powietrza Jest kompletnym urządzeniem pomiarowym wskazującym na wyświetlaczu bieżącą prędkość przepływu powietrza w m3/h. Wyposażony jest w sygnalizację akustyczną i optyczną ostrzegającą o nieprawidłowym działaniu wyciągu. Funkcje alarmowe: przepływ wyższy lub niższy od ustalonej granicy, okno otwarte powyżej 500mm, przekroczenie w kanale temp. 50 C sygnalizowane są wizualnie poprzez świecącą diodę oraz akustycznie. Funkcja sterowania oświetleniem. Czujnik posiada własne zasilanie bateryjne w przypadku spadku napięcia. Urządzenie zgodne z PN-EN 14175:2006. Spełnia wymogi dotyczące kontroli oraz monitoringu przepływu powietrza. 6

7 III. DYGESTORIA Z KOMORĄ PEŁNĄ Komora robocza w całości wyłożona od wewnątrz wykładką. Dygestoria wyposażone są w szczelinowy układ wentylacji (przewietrzania). Tworzy go system podwójnej tylnej ściany, którego konstrukcja powoduje pełny przedmuch komory i uniemożliwia wydostanie się toksycznych oparów na zewnątrz. Górna szczelina umieszczona jest przy suficie, dolna szczelina w tylnej ścianie nad blatem. Frakcje lekkie odprowadzane są z komory poprzez szczelinę górną, frakcje ciężkie szczeliną dolną. Układ wentylacji dygestorium (podwójna tylna ściana) wykonany jest w całości z materiału, którym wyłożona jest od wewnątrz komora robocza. wylot kanału wentylacyjnego Ø 198mm (na rurę spiro Ø 200mm) lub Ø 148mm (na rurę spiro Ø 150mm), przyłącza rurowe (dopływ: woda, gaz i próżnia) - G 1/2 przyłącza rurowe (odpływ: kanalizacja/ścieki) - Ø 50mm instalacja elektryczna (trójprzewodowa) 230V 50Hz, 16A Wylot kanału wentylacyjnego Głę b oko ść ość Szerok Szer. Gł. Wys. Wymiary zewnętrzne Wymiary zewnętrzne Wymiary 1 2 Maks. wysokość przy otwartym oknie 2500 Odległość blatu od podłogi Rodzaj wykładki komory - lita ceramika techniczna - polipropylen - blacha stalowa OH18N9 - laminat HPL - melamina 2 Rodzaj blatu roboczego - lita ceramika techniczna - ceramika monolityczna - konglomerat Aglodrom - żywica epoksydowa - polipropylen - blacha stalowa OH18N9 7

8 DYGESTORIA Z KOMORĄ PEŁNĄ PODWÓJNĄ Komora robocza w całości wyłożona od wewnątrz wykładką. Dygestorium dwukomorowe posiada dwie komory, dwa systemy wentylacji oraz dwa okna frontowe. W środkowej zewnętrznej części stelaż stanowiący dodatkową konstrukcję obydwu okien. Komora dygestorium może być dzielona w środku demontowalną przegrodą ze szkła lub polipropylenu. Dygestoria wyposażone są w szczelinowy układ wentylacji. Układ wentylacji dygestorium (podwójna tylna ściana) wykonany jest w całości z materiału, którym wyłożona jest od wewnątrz komora robocza. wylot kanału wentylacyjnego 2 x Ø 198mm (na rurę spiro Ø 200mm) przyłącza rurowe (dopływ: woda, gaz i próżnia) - G 1/2 przyłącza rurowe (odpływ: kanalizacja/ścieki) - Ø 50mm instalacja elektryczna ( trójprzewodowa) 230V 50Hz, 16A 3 Wymiary Szer. Gł. Wys. 3 Wymiary zewnętrzne Wymiary zewnętrzne Maks. wysokość przy otwartym oknie 2500 Odległość blatu od podłogi 4 3 Rodzaj wykładki komory - lita ceramika techniczna - polipropylen - blacha stalowa OH18N9 - laminat HPL 4 Rodzaj blatu roboczego - lita ceramika techniczna - ceramika monolityczna - konglomerat Aglodrom - żywica epoksydowa - polipropylen 8

9 IV. DYGESTORIA Z KOMORĄ PRZESZKLONĄ Boki komory roboczej przeszklone. Tylna ściana komory roboczej wyłożona od wewnątrz wykładką. Dygestoria wyposażone są w szczelinowy układ wentylacji. wylot kanału wentylacyjnego Ø 198mm (na rurę spiro Ø 200mm) lub Ø 148mm (na rurę spiro Ø 150mm), przyłącza rurowe (dopływ: woda, gaz i próżnia) - G 1/2 przyłącza rurowe (odpływ: kanalizacja/ścieki) - Ø 50mm instalacja elektryczna (trójprzewodowa) 230V 50Hz, 16A Wymiary Szer. Gł. Wys. Rodzaj wykładki tylnej ściany Rodzaj blatu roboczego 5 Wymiary zewnętrzne Wymiary zewnętrzne lita ceramika techniczna - polipropylen - blacha stalowa OH18N9 - laminat HPL 7 Wymiary zewnętrzne lita ceramika techniczna - ceramika monolityczna - konglomerat Aglodrom - żywica epoksydowa - polipropylen Maks. wysokość przy otwartym oknie 2500 Odległość blatu od podłogi 9

10 DYGESTORIA Z KOMORĄ PRZESZKLONĄ PODWÓJNĄ Boki przeszklone. Tylna ściana komory roboczej wyłożona od wewnątrz wykładką. Dygestorium dwukomorowe posiada dwie komory, dwa systemy wentylacji oraz dwa okna frontowe. W środkowej zewnętrznej części stelaż stanowiący dodatkową konstrukcję obydwu okien. Komora dygestorium może być dzielona w środku demontowalną przegrodą ze szkła lub polipropylenu. Dygestoria wyposażone są w szczelinowy układ wentylacji. wylot kanału wentylacyjnego 2 x Ø 198mm (na rurę spiro Ø 200mm) przyłącza rurowe (dopływ: woda, gaz i próżnia) - G 1/2 przyłącza rurowe (odpływ: kanalizacja/ścieki) - Ø 50mm instalacja elektryczna ( trójprzewodowa) 230V 50Hz, 16A Wymiary Szer. Gł. Wys. Rodzaj wykładki tylnej ściany Rodzaj blatu roboczego 8 Wymiary zewnętrzne Wymiary zewnętrzne lita ceramika techniczna - polipropylen - laminat HPL lita ceramika techniczna - ceramika monolityczna - konglomerat Aglodrom - żywica epoksydowa - polipropylen Maks. wysokość przy otwartym oknie 2500 Odległość blatu od podłogi 10

11 V. DYGESTORIA TYPU MONOLIT Komora robocza pełna, od wewnątrz w całości wyłożona wykładką. Konstrukcja dygestorium blokowa, wykonana z płyt melaminowych obustronnie laminowanych, o wzmocnionej strukturze z okleiną PCV 2mm. Płyty usadowione od podłoża na stelażu stalowym, zakończonym stopkami do poziomowania w zakresie 0-50mm. Dygestoria wyposażone są w szczelinowy układ wentylacji. Układ wentylacji dygestorium (podwójna tylna ściana) wykonany jest w całości z materiału, którym wyłożona jest od wewnątrz komora robocza. wylot kanału wentylacyjnego Ø 148mm (na rurę spiro Ø 150mm) lub Ø 198mm (na rurę spiro Ø 200mm), przyłącza rurowe (dopływ: woda, gaz i próżnia) - G 1/2 przyłącza rurowe (odpływ: kanalizacja/ścieki) - Ø 50mm instalacja elektryczna (trójprzewodowa) 230V 50Hz, 16A Wymiary Szer. Gł. Wys. 10 Wymiary zewnętrzne Wymiary zewnętrzne Maks. wysokość przy otwartym oknie 2500 Odległość blatu od podłogi Rodzaj wykładki komory - polipropylen - lita ceramika techniczna Rodzaj blatu roboczego - lita ceramika techniczna - ceramika monolityczna - konglomerat Aglodrom - żywica epoksydowa 11

12 VI. DYGESTORIA SZKOLNE/EDUKACYJNE Boki komory roboczej przeszklone w ¾ powierzchni szkłem bezpiecznym. Tylna ściana komory roboczej wyłożona od wewnątrz wykładką. Konstrukcja dygestorium blokowa, wykonana z płyt melaminowych obustronnie laminowanych, o wzmocnionej strukturze z okleiną PCV 2mm. Płyty usadowione od podłoża na stelażu stalowym, zakończonym stopkami do poziomowania w zakresie 0-50mm. Dygestoria wyposażone są w szczelinowy układ wentylacji / podwójna tylna ściana. wylot kanału wentylacyjnego Ø 148mm (na rurę spiro Ø 150mm) przyłącza rurowe (dopływ: woda, gaz i próżnia) - G 1/2 przyłącza rurowe (odpływ: kanalizacja/ścieki) - Ø 50mm instalacja elektryczna (trójprzewodowa) 230V 50Hz, 16A Pod blatem szafka laminowana mobilna (4 kółka w tym dwa z hamulcami), wentylowana grawitacyjnie lub stacjonarna na stopkach poziomujących, wentylowana grawitacyjnie Wymiary Szer. Gł. Wys. 12 Wymiary zewnętrzne Wymiary zewnętrzne Maks. wysokość przy otwartym oknie 2500 Odległość blatu od podłogi Rodzaj wykładki tylnej ściany - polipropylen - laminat Rodzaj blatu roboczego - lita ceramika techniczna - konglomerat Aglodrom 12

13 VII. DYGESTORIA NASTOŁOWE Dygestorium nastołowe z blatem lub bez blatu, ustawiane bezpośrednio na stole laboratoryjnym / stole roboczym. Boki dygestorium przeszklone lub pełne. System wentylacji szczelinowy - poprzez podwójną tylną ścianę System wentylacji szyberkowy - przez chemoodporny szyber umieszczony w suficie dygestorium. Okno przednie przesuwne pionowo wykonane ze szkła warstwowego hartowanego. Umieszczone na przeciwwagach zapewniających płynne przesuwanie się okna (góra-dół) i dowolne ustawianie wysokości. Wyposażone w odporny na korozję i kwasy okienny system "Gregg" zapobiegający niekontrolowanemu spadkowi okna. Wyposażenie standardowe 1 lub 2 wylewki wody z zaworami (w zależności od potrzeb) zlewik z polipropylenu montowany w tylnej ścianie 2 gniazda elektryczne 230V oświetlenie czujnik kontroli przepływu powietrza dolny panel sterowania mediami Dygestorium przeszklone Wymiary 14 Wymiary zewnętrzne 14a 14b Wymiary wewnętrzne Maks. wysokość przy otwartym oknie gniazda elektryczne 230V i 400V instalacja gazu, sprężonego powietrza, próżni z zaworami wentylator stropowy (montowany na dachu dygestorium) filtr Hepa typ FA13/50 Dygestorium pełne Wyposażenie dodatkowe Dygestorium bez blatu 14a 14a Szer. Gł. Wys. od od 600 do 1300 do 1300 od 800 od 500 do 1200 do b 14b Rodzaj wykładki komory / tylnej ściany - polipropylen - lita ceramika techniczna Rodzaj blatu roboczego - lita ceramika techniczna - konglomerat Aglodrom - blacha stalowa OH18N

14 VIII. BLATY ROBOCZE Blat Aglodrom Blat Aglodrom wykonany jest z konglomeratu kwarcowo-granitowego spojonego żywicami poliestrowymi. Blat polerowany ze strukturą nakrapianą. Grubość blatu bez podniesionego obrzeża wynosi 20 mm. Jest całkowicie nienasiąkliwy, odporny na substancje chemiczne (kwasy, zasady), promieniowanie UV i zarysowania. Blat lita ceramika techniczna (LCT) Blat ceramiczny lity wielkogabarytowy wykonany jest z ceramiki technicznej na podłożu drewnopochodnym (płyta wodoodporna). Blat wykazuje odporność na wszystkie kwasy (poza kwasem fluorowodorowym), zasady i rozpuszczalniki. Grubość płyt ceramicznych 8mm, grubość blatu z podkładem 38mm. Obrzeża blatu płaskie lub podniesione, powierzchnia blatu szkliwiona. Blat ceramika monolityczna Blat ceramiczny monolityczny to spiek ceramiczny poddawany długotrwałemu procesowi wypalania i szkliwienia (glazurowania) w temperaturze powyżej 1200 C. Jest w pełni odporny na stężone kwasy (z wyjątkiem kwasu fluorowodorowego) zasady i rozpuszczalniki organiczne. Blat laminat Blat wykonany z płyty wiórowej pokrytej wysokociśnieniowym laminatem. Front blatu może być zaokrąglony krawędzią typu postforming lub prosty. Posiada podwyższoną odporność na zarysowania. Powierzchnia blatu jest łatwa w utrzymaniu czystości, słaba odporność chemiczna, świetnie nadaje się jako blat pod aparaturę. Blat laminat HPL z obrzeżem PCV Blat laminowany z płyty wiórowej wyłożony jednostronnie płytą z laminatu wysokociśnieniowego HPL o grubości 8mm. Krawędzie brzegowe oklejone maszynowo trwałym obrzeżem PCV o gr. 2mm. Trwałość koloru i łatwość w utrzymaniu czystości. Wysoka twardość powierzchni, odporność chemiczna na lekkie związki i rozpuszczalniki wysoka odporność termiczna i mechaniczna, na ścieranie, uderzenia i zarysowania. Grubość 25mm obrzeże proste. Samonośny bez podkładu. Blat żywica epoksydowa typu Durcon DURCON jest materiałem chemicznie obojętnym o strukturze molekularnej zapewniającej bardzo wysoką odporność na kwasy i inne związki stosowane w laboratoriach, gładka pozbawiona spoin powierzchnia blatów laboratoryjnych zapewnia łatwość w utrzymaniu czystości. Dostępny w wersji z prostym lub podniesionym obrzeżem. Blat polipropylenowy Blaty robocze z polipropylenu (PP) wykazują wysoką odporność chemiczną. Nie wymagają dodatkowych konstrukcji podtrzymujących i są odporne na pęknięcia. Polipropylen jest materiałem nietoksycznym o doskonałej stabilności termicznej. Łatwe w utrzymaniu czystości, gdyż materiał ten nie stanowi medium dla mikroorganizmów. Dostępny w wersji z prostym lub podniesionym obrzeżem. Blat stalowy Blat wykonany ze stali nierdzewnej. Osadzony na podkładzie drewnopochodnym. Idealny do środowiska chemicznego średnio agresywnego. Obrzeże blatu może być proste lub podwyższone. 14

15 IX. STANDARDOWA KOLORYSTYKA STELAŻY I FRONTÓW SZAFEK Kolorystyka stelaży / konstrukcji dygestoriów oraz mebli laboratoryjnych: Kolor standardowy RAL Jasno szary RAL 3 - Biały Kolorystka frontów szafek (drzwiczek) dygestoriów oraz mebli laboratoryjnych: Kolor standardowy 0112 Jasny szary 0134 Żółty 0125 Niebieski 0101 Biały 0515 Piaskowy 8367 Oliwka jasna 0121 Jasno niebieski 5549 Lime 7190 Mamba green 0149 Czerwony 15

16 X. MEBLE LABORATORYJNE oparte na stelażu IGO Stoły laboratoryjne przyścienne Stelaż IGO (podest) wykonany jest z kształtownika stalowego, malowanego proszkowo farbą epoksydową. Stelaż od podłoża zakończony jest regulowanymi stopkami poziomującymi. Szafka laminowana nakładana jest na stelaż i mocowana do niego od spodu. Od góry szafki połączone są blatem roboczym. Rodzaje szafek laminowanych Szafka z półką i drzwiczkami Szafka z półką drzwiczkami i szufladą Szafka z czterema szufladami Wys Gł. Rodzaj blatu roboczego mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika 16

17 X. MEBLE LABORATORYJNE oparte na stelażu IGO Stoły laboratoryjne przyścienne Rodzaj blatu roboczego mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika 17

18 X. MEBLE LABORATORYJNE oparte na stelażu IGO Stanowiska do mycia Rodzaj blatu roboczego mm 700/750mm Lita ceramika, Aglodrom /podniesione obrzeże, stal, żywica epoksydowa mm 700/750mm Lita ceramika, Aglodrom /podniesione obrzeże, stal, żywica epoksydowa mm 700/750mm Lita ceramika, Aglodrom /podniesione obrzeże, stal, żywica epoksydowa. 18

19 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły laboratoryjne przyścienne Konstrukcja stelaża A-kształtnego wykonana jest z zamkniętych profili stalowych o przekroju 30x30mm, malowanych proszkowo farbą epoksydową. Konstrukcja stelaża jest stabilna i wytrzymała, w stelaż wsuwane są szafki laminowane. Dół stelaża zakończony jest stopkami regulacyjnymi służącymi do regulacji pionu i poziomu. Rodzaje szafek laminowanych Szafka z półką i drzwiczkami Szafka z półką drzwiczkami i szufladą Szafka z czterema szufladami Rodzaj blatu roboczego 30 Laminat, laminat HPL, Aglodrom, lita ceramika 31 Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika 19

20 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły laboratoryjne przyścienne Rodzaj blatu roboczego mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika 20

21 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły laboratoryjne przyścienne Rodzaj blatu roboczego mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika 21

22 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły laboratoryjne przyścienne Blat mm Laminat, laminat HPL, Aglodrom, lita ceramika mm Laminat, laminat HPL, Aglodrom, lita ceramika 22

23 XI. MEBLE LABORATORYJNE oparte na stelażu A Stanowiska do mycia Dł. Gł. Wys. Rodzaj blatu roboczego Rodzaj miski zlewowej /750 Lita ceramika, aglodrom /podniesione obrzeże, stalowy, żywica epoksydowa. Ceramika techniczna, stal, żywica epoksydowa /750 Lita ceramika, aglodrom /podniesione obrzeże, stalowy, żywica epoksydowa Ceramika techniczna, stal, żywica epoksydowa /750 Lita ceramika, aglodrom /podniesione obrzeże, stalowy, żywica epoksydowa. Ceramika techniczna, stal, żywica epoksydowa /750 Lita ceramika, aglodrom /podniesione obrzeże, stalowy, żywica epoksydowa. Ceramika techniczna, stal, żywica epoksydowa /750 Lita ceramika, aglodrom /podniesione obrzeże, stalowy, żywica epoksydowa. Ceramika techniczna, stal, żywica epoksydowa 23

24 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły laboratoryjne przyścienne z nadstawką Zestawy przyścienne standardowo wyposażone w : - 4 gniazdka elektr. 230V umieszczone w nadstawce Rodzaj blatu roboczego Nadstawka mm 1800mm Laminat, Aglodrom, lita ceramika Półkowa mm 2100mm Laminat, Aglodrom, lita ceramika Szafkowa pełna mm 2100mm Laminat, Aglodrom, lita ceramika Szafkowa przeszklona 24

25 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły przyścienne z nadstawką i stanowiskiem do mycia Zestawy przyścienne standardowo wyposażone w : - 4 gniazdka elektr. 230V umieszczone w nadstawce, - 1 zlew, miska zlewowa z ceramiki technicznej lub żywicy epoksydowej Durcon, - 1 bateria laboratoryjna (ciepła, zimna woda) Rodzaj blatu roboczego Nadstawka mm 1800mm Laminat, Aglodrom, lita ceramika Półkowa mm 2100mm Laminat, Aglodrom, lita ceramika Szafkowa pełna mm 2100mm Laminat, Aglodrom, lita ceramika Szafkowa przeszklona 25

26 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły wyspowe z nadstawką i stanowiskiem do mycia Zestawy wyspowe standardowo wyposażone w : - 8 gniazdek elektr. 230V umieszczonych w nadstawce, - 2 zlewiki (2 x podwójna zimna woda) - 1 zlew, miska zlewowa z ceramiki technicznej lub żywicy epoksydowej Durcon, - 1 bateria laboratoryjna (ciepła, zimna woda) Rodzaj blatu roboczego Nadstawka mm 1500mm 1800mm Laminat, Aglodrom, lita ceramika Półkowa mm 1500mm 2100mm Laminat, Aglodrom, lita ceramika Szafkowa pełna mm 1500mm 2100mm Laminat, Aglodrom, lita ceramika Szafkowa przeszklona 26

27 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły elektrotechniczne TYP LABDUD E-1 Na całej długości blatu zabudowana konsola/nadstawka wyposażona w: wyłącznik różnicowo-prądowy 1 gniazdo 3-fazowe 400V (PE, N, L1,L2,L3) zabezpieczenie przeciążeniowe oraz przeciwzwarciowe 2 komplety zacisków laboratoryjnych PE, N, L1,L2,L3 4 gniazda elektryczne 230V, (PE, N, L1) zasilanie sieciowe przewód z wtyczką 3-fazową 16A przycisk bezpieczeństwa umieszczony na środku konsoli lampa sygnalizacyjna oznaczająca załączenie urządzenia przyciski załącz/wyłącz przewód el. zakończony wtyczką 3-fazową TYP LABDUD E-2 W poprzek blatu zabudowana konsola/nadstawka wyposażona w: wyłącznik różnicowo-prądowy zabezpieczenie przeciążeniowe oraz przeciwzwarciowe 4 gniazda elektryczne 230 V, (PE, N, L1) przycisk bezpieczeństwa umieszczony na środku konsoli przyciski załącz/wyłącz panel górny umieszczony w osi symetrii stołu (dwustronny) zasilanie sieciowe przewód z wtyczką 3-fazową 16A lampa sygnalizacyjna oznaczająca załączenie urządzenia przewód el. zakończony wtyczką 3-fazową Połka pod komputer zabudowana w stelaż (opcja). Wysuwany blat pod klawiaturę (opcja). Rodzaj blatu roboczego mm mm Laminat HPL, konglomerat Aglodrom mm mm Laminat HPL, konglomerat Aglodrom 27

28 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły elektrotechniczne TYP LABDUD E-3 Na blacie po prawej stronie zabudowana nadstawka z konsolą dwu-modułową wyposażoną w: 1. Panel dolny : zabezpieczenie przeciążeniowe oraz przeciwzwarciowe zaciski laboratoryjne PE, N, L1,L2,L3 przyciski załącz/wyłącz 2. Panel górny : lampę sygnalizacyjną 2 gniazda el. 230V; wyłącznik bezpieczeństwa przewód el. zakończony wtyczką 3-fazową Po lewej stronie nadstawki w połowie wysokości półka laminowana. Pod blatem: - 2 szafki laminowane mobilne (na 4 kółkach w tym dwa z hamulcami) w układzie : 1x szafka z czterema szufladami 1x szafka pełna z drzwiczkami półka wysuwana pod klawiaturę (na środku stołu) TYP LABDUD E-4 Na całej długości blatu zabudowana konsola/nadstawka wyposażona w : wyłącznik różnicowo-prądowy 1 gniazdo 3-fazowe 400 V (PE, N, L1,L2,L3) zabezpieczenie przeciążeniowe oraz przeciwzwarciowe 2 komplety zacisków laboratoryjnych PE, N, L1,L2,L3 2 gniazda elektryczne 230V; zasilanie sieciowe przewód z wtyczką 3-fazową 16A przycisk bezpieczeństwa umieszczony na środku konsoli przyciski załącz/wyłącz przewód el. zakończony wtyczką 3-fazową lampa sygnalizacyjna oznaczająca załączenie urządzenia Rodzaj blatu roboczego mm mm Laminat HPL, konglomerat Aglodrom mm mm Laminat HPL, konglomerat Aglodrom 28

29 XI. MEBLE LABORATORYJNE oparte na stelażu A Stoły demonstracyjne nauczycielskie Wyposażenie: - zlew stalowy z instalacjami i baterią sanitarną, - szafka laminowana zlewozmywakowa instalacyjna, - szafka laminowana Opcjonalne: - blat laminowany wysuwany na prowadnicach - instalacja gazu, - panel elektryczny z gniazdkami 230V - oczomyjka nablatowa (prysznic bezpieczeństwa) Ceramika lita, konglomerat Aglodrom, laminat HPL Ceramika lita, konglomerat Aglodrom, laminat HPL Ceramika lita, konglomerat Aglodrom, laminat HPL Ceramika lita, konglomerat Aglodrom, laminat HPL Rodzaj blatu roboczego 29

30 XII. MEBLE LABORATORYJNE oparte na stelażu C Stoły laboratoryjne przyścienne Konstrukcja stelaża C-kształtnego wykonana jest z zamkniętych profili stalowych 30x50mm malowanych proszkowo farbą epoksydową. Pod stelaż podwieszane są szafki laboratoryjne. Dół stelaża zakończony jest stopkami regulacyjnymi służącymi do regulacji pionu i poziomu Rodzaj blatu roboczego 69 Laminat, laminat HPL, aglodrom, lita ceramika 70 Laminat, laminat HPL, aglodrom, lita ceramika mm Laminat, laminat HPL, aglodrom, lita ceramika mm Laminat, laminat HPL, aglodrom, lita ceramika 30

31 XII. MEBLE LABORATORYJNE oparte na stelażu C Stoły laboratoryjne przyścienne Rodzaj blatu roboczego mm Laminat, laminat HPL, aglodrom, lita ceramika mm Laminat, laminat HPL, aglodrom, lita ceramika mm Laminat, laminat HPL, aglodrom, lita ceramika mm Laminat, laminat HPL, aglodrom, lita ceramika 31

32 XII. MEBLE LABORATORYJNE oparte na stelażu C Stoły laboratoryjne przyścienne Rodzaj blatu roboczego mm Laminat, laminat HPL, aglodrom, lita ceramika mm Laminat, laminat HPL, aglodrom, lita ceramika mm Laminat, laminat HPL, aglodrom, lita ceramika mm Laminat, laminat HPL, aglodrom, lita ceramika 32

33 XII. MEBLE LABORATORYJNE oparte na stelażu C Stanowiska do mycia jedno i dwukomorowe Miski zlewowe: ceramika techniczna lub żywica epoksydowa Durcon. Baterie laboratoryjne ciepła/zimna woda Rodzaj blatu roboczego mm 700/750mm Lita ceramika, aglodrom /podniesione obrzeże, stalowy, żywica epoksydowa mm 700/750mm Lita ceramika, aglodrom /podniesione obrzeże, stalowy,ywica epoksydowa mm 700/750mm Lita ceramika, aglodrom /podniesione obrzeże, stalowy, żywica epoksydowa mm 700/750mm Lita ceramika, aglodrom /podniesione obrzeże, stalowy, żywica epoksydowa. 33

34 XII. MEBLE LABORATORYJNE oparte na stelażu C Stoły laboratoryjne przyścienne z nadstawką Zestawy przyścienne standardowo wyposażone w : - 4 gniazdka elektr. 230V umieszczone w nadstawce, Rodzaj blatu roboczego Nadstawka mm 1800mm Laminat, aglodrom, lita ceramika Półkowa mm 2100mm Laminat, aglodrom, lita ceramika Szafkowa pełna mm 2100mm Laminat, aglodrom, lita ceramika Szafkowa przeszklona 34

35 XII. MEBLE LABORATORYJNE oparte na stelażu C Stoły przyścienne z nadstawką i stanowiskiem do mycia Zestawy przyścienne standardowo wyposażone w : - 4 gniazdka elektr. 230V umieszczone w nadstawce, - 1 zlew, miska zlewowa ceramika techniczna, żywica epoksydowa Durcon, - 1 bateria laboratoryjna (ciepła, zimna woda) Rodzaj blatu roboczego Nadstawka mm 1800mm Laminat, aglodrom, lita ceramika Półkowa mm 2100mm Laminat, aglodrom, lita ceramika Szafkowa pełna mm 2100mm Laminat, aglodrom, lita ceramika Szafkowa przeszklona 35

36 XII. MEBLE LABORATORYJNE oparte na stelażu C Stoły laboratoryjne wyspowe z nadstawką Zestawy wyspowe standardowo wyposażone w : - 8 gniazdek elektr. 230V umieszczonych w nadstawce, - 2 zlewiki (2 x podwójna zimna woda) - 1 zlew, miska zlewowa ceramika techniczna, żywica epoksydowa Durcon, - 1 bateria laboratoryjna (ciepła, zimna woda) Blat Nadstawka mm 1500mm 1500mm Laminat, aglodrom, lita ceramika Półkowa mm 1500mm 2100mm Laminat, aglodrom, lita ceramika Szafkowa pełna mm 1500mm 2100mm Laminat, aglodrom, lita ceramika Szafkowa przeszklona 36

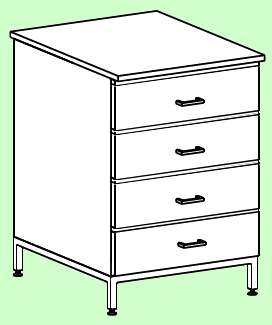

37 XIII. MEBLE LABORATORYJNE Szafki laboratoryjne Standardowe moduły szafkowe do aranżacji powierzchni podstołowej. SZAFKI POJEDYNCZE Szerokość mm 500mm mm mm 500mm mm mm 500mm mm SZAFKI PODWÓJNE mm 500mm mm mm mm mm 500mm mm Standardowe moduły szafkowe do zabudowy nad stołami (wiszące) SZAFKI PEŁNE mm 300mm 600mm mm 600mm SZAFKI PRZESZKLONE mm 300mm 600mm mm 600mm

38 XIV. MEBLE LABORATORYJNE Szafy laboratoryjne laminowane Wyposażone w cztery półki laminowane Rodzaj drzwi mm 600mm 1 Pojedyncze pełne mm 600mm 1 Podwójne pełne mm 1 Podwójne pełne mm 600mm 1 Pojedyncze w połowie dzielone. Góra przeszklona mm 600mm 1 Podwójne w połowie dzielone. Góra przeszklona mm 1 Podwójne w połowie dzielone. Góra przeszklona 38

39 XIV. MEBLE LABORATORYJNE Szafy laboratoryjne laminowane na odczynniki chemiczne Szafy od wewnątrz wyłożone chemoodporną wykładką z polipropylenu o grubości 4-5 mm. Wyposażone w cztery półki również wyłożone polipropylenem. Drzwi z zamkami patentowymi ryglowymi oraz zawiasami zewnętrznymi odpornymi na działanie odczynników chemicznych Rodzaj szafy Rodzaj drzwi mm 550mm 1 Bez wentylatora Pojedyncze w połowie dzielone mm 1 Bez wentylatora Podwójne w połowie dzielone mm 550mm 1 Z wentylatorem Pojedyncze w połowie dzielone mm 1 Z wentylatorem Podwójne w połowie dzielone 39

40 XV. SZAFY NA BUTLE GAZOWE Szafy na butle - (wewnętrzne) Wykonane z pełnej blachy stalowej malowanej proszkowo farbą epoksydową. WYPOSAŻENIE: - drzwi pełne jedno lub dwuskrzydłowe z zamkiem ryglowym patentowym, - uchwyty na butle z łańcuchami zabezpieczającymi, - podwójna podłoga (górna z blachy ryflowanej), - system wentylacji grawitacyjnej, - uchwyty w podstawie do zakotwienia w podłożu OPCJONALNE: - przepusty dla rur i kabli zainstalowane w suficie szafy na tylnej lub bocznej ścianie, - podest z blachy ryflowanej do wtaczania butli, (dostawiany) Szafy posiadają możliwość podpięcia do listwy odprowadzającej ładunki elektrostatyczne Szerokość Rodzaj szafy mm mm 1 Na 2 butle mm 1 Na 3 butle mm mm 1 Na 4 butle 40

41 XV. SZAFY NA BUTLE GAZOWE Szafy na butle - (zewnętrzne) Wykonane z pełnej blachy stalowej malowanej proszkowo farbą epoksydową. WYPOSAŻENIE: - drzwi pełne jedno lub dwuskrzydłowe z zamkiem ryglowym patentowym, - uchwyty na butle z łańcuchami zabezpieczającymi, - podwójna podłoga (górna z blachy ryflowanej), - system wentylacji grawitacyjnej, - drugi dach dwuspadowy chroniący butle przed czynnikami atmosferycznymi (szafy zewnętrzne) - uchwyty w podstawie do zakotwienia w podłożu OPCJONALNE: - przepusty dla rur i kabli zainstalowane w suficie szafy na tylnej lub bocznej ścianie, - podest z blachy ryflowanej do wtaczania butli, (dostawiany) Szafy posiadają możliwość podpięcia do listwy odprowadzającej ładunki elektrostatyczne Szerokość Rodzaj szafy mm mm 1 Na 2 butle mm 1 Na 3 butle mm mm 1 Na 4 butle 41

42 XVI. MEBLE LABORATORYJNE Stoły wagowe antywibracyjne Stelaż wykonany z kształtowników metalowych spawanych, obudowa płyty laminowana. Stół zakończony stopkami regulacyjnymi umożliwiającymi regulację pionu i poziomu. Płyta wagowa: granit lub konglomerat Stelaż wykonany z kształtowników metalowych spawanych, obudowa płyty laminowana. Z boku stołu szafka. Stół zakończony stopkami regulacyjnymi umożliwiającymi regulację pionu i poziomu. Płyta wagowa: granit lub konglomerat mm

43 XVII. WYPOSAŻENIE - Ociekacze, krzesła, wózki, odciągi Krzesła i taborety laboratoryjne Ociekacz wiszący typu Jeż ze stali kwasoodpornej Oparcie, antypoślizgowe siedziska wykonane z miękkiego poliuretanu w kolorze czarnym. Regulacja wysokości siedziska za pomocą podnośnika pneumatycznego. Wyposażone w regulowany podnóżek lub bez podnóżka Wózek laboratoryjny przejezdny Odciąg stanowiskowy / okap Kratownica dygestoryjna Wymiary, rodzaj materiału (blacha stalowa OH18N9 lub polipropylen) według zamówienia. Wymiary, rodzaj materiału, z którego będzie wykonany blat oraz półka, według zamówienia Gniazdo elektryczne Podwójny panel el. 230V

44 XVIII. NASI PARTNERZY Meble laboratoryjne oraz dygestoria produkowane są przez naszą firmę zgodnie z wymaganiami norm: PN- EN 3150 oraz PN-EN Spełniają tym samym rygorystyczne wymagania w zakresie bezpieczeństwa oraz funkcjonalności. Potwierdzeniem spełnienia w/w warunków jest wystawiana "Deklaracja Zgodności" z obowiązującą normą oraz sygnowanie naszych produktów znakiem CE. Produkcja, montaż mebli laboratoryjnych oraz dygestoriów są zgodne z GLP. Użyte do produkcji mebli i dygestoriów materiały posiadają wymagane atesty i certyfikaty - co stanowi podstawę do akredytacji laboratorium. Stosowane przez nas materiały posiadają wysoką odporność chemiczną, termiczną oraz mechaniczną. 44

45 XIX. REFERENCJE 45
