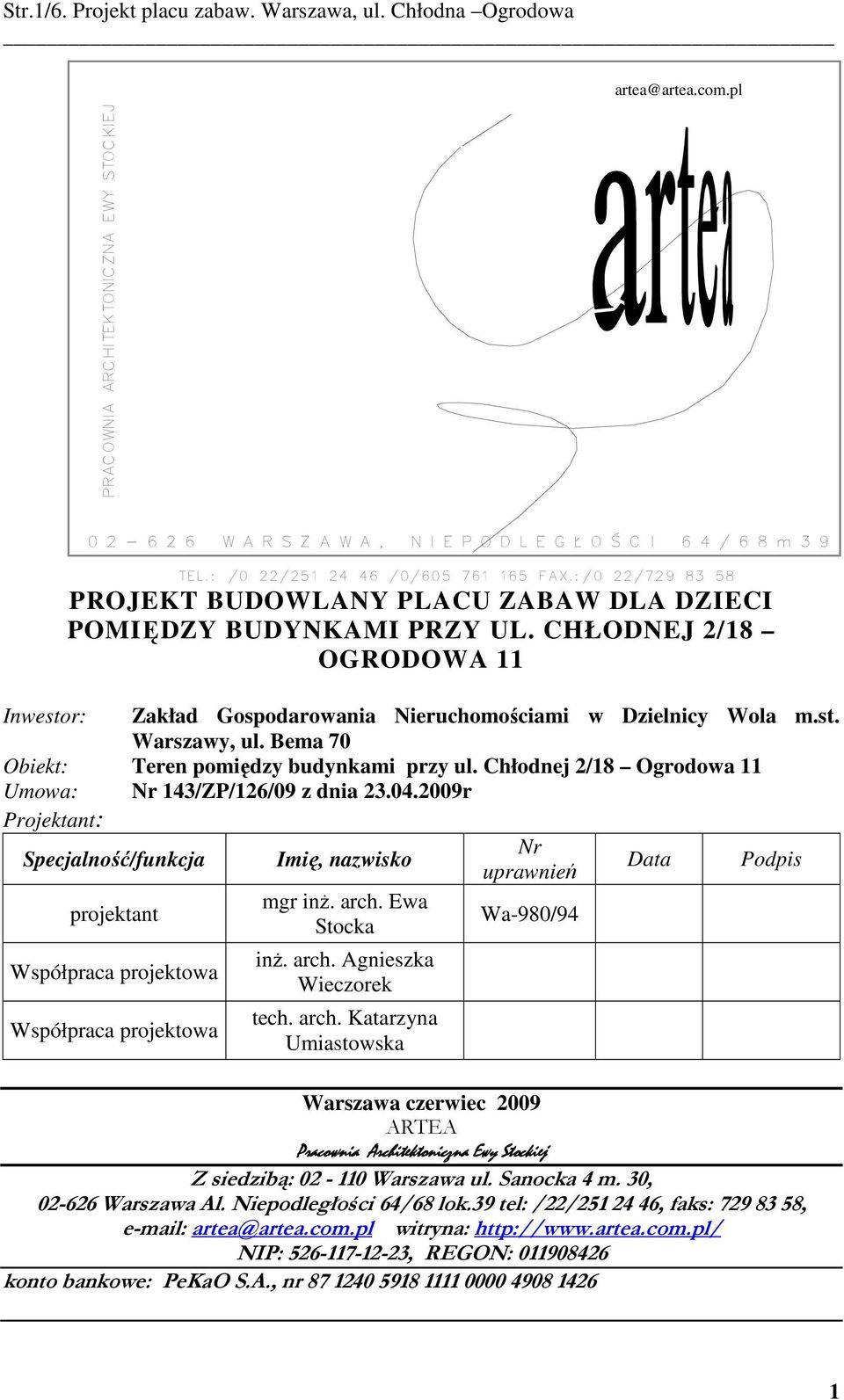

1 Str.1/6. Projekt placu zabaw. Warszawa, ul. Chłodna Ogrodowa PRACOWNIA ARCHITEKTONICZNA EWY STOCKIEJ W A R S Z A W A, N I E P O D L E G Ł O Ś C I 6 4 / 6 8 m 3 9 TEL.: /0 22/ /0/ FAX.:/0 22/ PROJEKT BUDOWLANY PLACU ZABAW DLA DZIECI POMIĘDZY BUDYNKAMI PRZY UL. CHŁODNEJ 2/18 OGRODOWA 11 Inwestor: Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st. Warszawy, ul. Bema 70 Obiekt: Teren pomiędzy budynkami przy ul. Chłodnej 2/18 Ogrodowa 11 Umowa: Nr 143/ZP/126/09 z dnia r Projektant: Specjalność/funkcja projektant Współpraca projektowa Współpraca projektowa Imię, nazwisko mgr inŝ. arch. Ewa Stocka inŝ. arch. Agnieszka Wieczorek tech. arch. Katarzyna Umiastowska Nr uprawnień Wa-980/94 Data Podpis Warszawa czerwiec 2009 ARTEA Pracownia Architektoniczna Ewy Stockiej Z siedzibą: Warszawa ul. Sanocka 4 m. 30, Warszawa Al. Niepodległości 64/68 lok.39 tel: /22/ , faks: , artea@artea.com.pl witryna: NIP: , REGON: konto bankowe: PeKaO S.A., nr

2 Str.2/6. Projekt placu zabaw. Warszawa, ul. Chłodna Ogrodowa ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY UPRAWNIENIA PROJEKTOWE DOKUMENTACJA FOTOGRAFICZNA CZĘŚĆ RYSUNKOWA A-1. Projekt zagospodarowania terenu plac zabaw- wariant I skala 1:250 A-2. Projekt zagospodarowania terenu plac zabaw- wariant II skala 1:250 A-3. Konstrukcja nawierzchni skala 1:10 Elementy placu zabaw Certyfikaty OPIS TECHNICZNY PROJEKTU ROŚLINNOŚCI Z-1. Projekt zieleni skala 1:250 2

3 Str.3/6. Projekt placu zabaw. Warszawa, ul. Chłodna Ogrodowa OPIS TECHNICZNY DO PROJEKTU PLACU ZABAW PLAN ZAGOSPODAROWANIA PROJEKT BUDOWLANY I. Dane ogólne 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt placu zabaw pomiędzy budynkami przy ul. Chłodnej 2/18 Ogrodowa 11 w Warszawie I. 2. Podstawa opracowania 2.1. Umowa nr 143/ZP/126/09 z dnia r zawarta z Inwestorem Zakładem Gospodarowania Nieruchomościami w Dzielnicy Wola m.st. Warszawy Uzgodniona z Inwestorem koncepcja rozwiązań technologicznych i przestrzennych 2.3. Mapa sytuacyjno-wysokościowa w skali 1: Wizja lokalna Inwentaryzacja drzewostanu 2.6. Materiały dodatkowe i informacyjne wywiad środowiskowy, materiały archiwalne Inwestor, uŝytkownik Teren jest terenem komunalnym i znajduje się we władaniu m. st. Warszawy. Zarządcą terenu jest Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st. Warszawy. jest Urząd Dzielnicy Mokotów. Powierzchnia terenu w granicach opracowania wynosi 472 m² Lokalizacja obiektu Teren będący przedmiotem niniejszego opracowania terenem zielonym, niezabudowanym i znajduje się pomiędzy budynkami wielorodzinnymi połoŝonymi przy ul. Chłodnej 2/18 Ogrodowa 11 w Warszawie. 1.5.Zakres opracowania Przedmiotem opracowania jest projekt placu zabaw dla dzieci w wieku 3 7 lat, obejmujący modernizację i wymianę nawierzchni dojazdów i dojść pieszych, wykonanie syntetycznych nawierzchni bezpiecznych, projekt zieleni oraz mała architekturę i ogrodzenie. II. Opis terenu Teren przeznaczony pod realizację w/w załoŝeń inwestycyjnych połoŝony jest wśród osiedlowej zabudowy mieszkaniowej. 3

4 Str.4/6. Projekt placu zabaw. Warszawa, ul. Chłodna Ogrodowa Skala budynków i charakter architektury jest bardzo niejednorodna i waha się od IV do IX kondygnacji. W bezpośrednim sąsiedztwie projektowanego placu zabaw jest zlokalizowany zespół garaŝy indywidualnych, śmietnik oraz parkingi. Teren posiada moŝliwość dojazdu kołowego od strony garaŝy drogą gruntową oraz dojścia pieszego od strony istniejącego chodnika. Teren jest oświetlony poprzez oprawy parkowe zlokalizowane wzdłuŝ istniejącego ciągu pieszego. Teren jest trawiasty, istniejące zadrzewienie zostało opisane w rozdziale projektu zieleni. Na terenie obecnie zlokalizowane są dwa maszty stalowe z tablicami do kosza przeznaczone do demontaŝu. III. Wnioski - Podstawy do załoŝeń projektowych 3.1. ZałoŜenia projektowe - wyznaczenie stref komunikacji kołowej (dojazdu gospodarczego do placu zabaw) i pieszej; - wyznaczenie wygrodzonego terenu placu zabaw dla dzieci młodszych ( 3 7 lat) 3.2. Zakres przewidywanych prac realizacyjnych - wymiana, modernizacja i remonty zniszczonych nawierzchni, krawęŝników i obrzeŝy ciągów pieszych i dojazdów kołowych - realizacja wygrodzenia terenu placu zabaw - realizacja nowego placyku zabaw dla dzieci z montaŝem zabawek; - renowacja trawników i nasadzenia nowej zieleni średniej wokół projektowanego ogrodzenia patrz projekt zieleni - wyposaŝenie terenu placu zabaw w stałe urządzenia - ławki betonowo-drewniane, śmietniczki. - IV. Elementy projektowane 4.1. Opis ogólny Projektuje się wygrodzenie terenu i montaŝ urządzeń zabawowych wg wykazu oraz pokrycie powierzchni placyku nawierzchnią bezpieczną z wielowarstwowego granulatu gumowego w połączeniu z nawierzchnią Ŝwirową + obrzeŝa elastyczne (gumowe). Alternatywnie dopuszcza się wykonanie tylko nawierzchni Ŝwirowej o uziarnieniu 3-10mm + obrzeŝa elastyczne (gumowe) spełniającej wymogi bezpieczeństwa i higieny. Wariantowo przedstawiono dobór i rozmieszczenie zabawek terenowych, w zaleŝności od moŝliwości realizacyjnych Inwestora. Ze względu na bliskość zespołu garaŝowego, parkingów, śmietnika i okien lokali mieszkalnych zaprojektowano nasadzenia zieleni średniej wokół ogrodzenia Ogrodzenie 4

5 Str.5/6. Projekt placu zabaw. Warszawa, ul. Chłodna Ogrodowa Ogrodzenie terenu stalowe ocynkowane - wzór wg załącznika, wysokość 110 cm, słupki w rozstawie 200 cm wg rys. projektu mocowane wbijanymi kotwami ze stali galwanizowanej + słupki podporowe na załamaniach ogrodzenia. Furtka jednoskrzydłowa szer. 150 cm, wyposaŝone w automatyczny zamykacz. Brama dwuskrzydłowa szer. 300 cm 4.3.Ciągi piesze i dojazdy kołowe Opracowanie ujmuje realizację nowych nawierzchni ciągów pieszych i dojazdu kołowego. Dojazd kołowy będzie posiadać nawierzchnię z kostki betonowej w kolorze szarym, lub opcjonalnie ulepszoną Ŝwirową. Dojście piesze wykonane będzie w kostce betonowej w kolorze szarym. Nawierzchnie wg Rozporządzenia Ministra Transportu i Gospodarki Morskiej z 2 marca 1999 r w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, Dz.U.1999, nr 43, poz. 430, Załącznik nr 5 Projektowanie konstrukcji nawierzchni dróg, pkt Drogi obramione będą krawęŝnikami drogowymi betonowymi, o wymiarach 15 x 30/40 cm dla wersji podwyŝszonej/ x100 cm o świetle 8 cm ustawionymi na ławie z betonu B 12,5, z oporem i podsypce cementowo-piaskowej gr. 5 cm z zalaniem spoin zaprawą. WzdłuŜ krawędzi dróg, gdzie wg planu zagospodarowania odpływ wód deszczowych zaprojektowano na zewnątrz w teren krawęŝniki będą ułoŝone 1 cm poniŝej niwelety drogi. Przekroje nawierzchni przedstawiono na przekrojach Stałe elementy wyposaŝenia terenu Uwaga! NaleŜy zastosować rozwiązania systemowe, wyłącznie wyroby i produkty posiadające wszelkie wymagane prawem certyfikaty aprobaty, atesty i dopuszczenia. Dobór materiałów i technologia wykonania ściśle wg wskazań producenta. URZĄDZENIA ZABAWOWE WARIANT I 1. Karuzela TRZMIEL 2. Bujak MOTOR 3. Bujak KROKODYL 4. Huśtawka wagowa HIPKI 5. Huśtawka Fela 2 siedziska proste 6. Piaskownica- 3,0x3,0m 7. ZjeŜdŜalnia Słoń ZjeŜdŜalski 6 WARIANT II (opcjonalnie w przypadku posiadania przez Inwestora moŝliwości realizacyjnych) 1. Zestaw urządzeń zabawowych KING-KONG MAŁA ARCHITEKTURA Planuje się montaŝ ławek i śmietniczek betonowo-drewnianych: 5

6 Str.6/6. Projekt placu zabaw. Warszawa, ul. Chłodna Ogrodowa 5 szt. ławek z oparciem 4 szt. awki bez oparcia 2 szt. kosze na śmieci 4.5.Nawierzchnie bezpieczne PLACYK ZABAW NAWIERZCHNIA EPDM Badania na zgodność z normą PN-EN 14877, lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wynik badań specjalistycznego laboratorium badającego nawierzchnie sportowe np. Labosport ; karta techniczna oferowanej nawierzchni potwierdzona przez producenta ; Atest PZH ( lub dokument równowaŝny ) dla oferowanej nawierzchni Autoryzacja producenta nawierzchni EPDM, wystawiona dla Wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię, dokument producenta potwierdzający, ze oferowana nawierzchnia jest przeznaczona do placu zabaw dla małych dzieci, 1) nawierzchnia musi być, bezspoinowa, nie prefabrykowana, przepuszczalna dla wody; 2) nawierzchnia ma być typu EPDM i musi być wykonana z mieszaniny granulatu EPDM o frakcji 1 4mm i lepiszcza poliuretanowego o grubości całkowitej min.13 mm ; 3) nawierzchnia ma posiadać w pełnym przekroju jednolitą barwę. 4.6.Etapowanie inwestycji 1. DemontaŜ istniejących metalowych masztów tablic koszowych 2. Niwelacja terenu z dowozem ziemi 3. Realizacja elementów ogrodzenia 4. Wykonanie nawierzchni i obrzeŝy wyznaczonych dojśc pieszych i dojazdu gospodarczego 5. MontaŜ stałych elementów wyposaŝenia placyku zabaw dla dzieci. 6. Wykonanie trawników i nasadzeń zieleni średniej 6
