1 Inwestycje telekomunikacyjne a ład przestrzenny praktyczne wskazówki przy tworzeniu dokumentów planistycznych. Kontynuacja warsztatów centralnych. Wrocław Gdańsk Katowice - Warszawa kwiecień 2011 UKE- Okręgowe Izby Urbanistów - KIGEiT Eugeniusz Gaca - KIGEiT

2 Węzeł powiatowy Węzeł powiatowy Węzeł powiatowy Sieć szkieletowa Węzeł wojewódzki Węzeł powiatowy Węzeł gminny Węzeł gminny Sieć metropolitarna Węzeł gminny Węzeł gminny Sieć dostępowa MDF MDF MDF MDF MDF Źródło: Studium wykonalności MSA _DGA, Infrostrategia, Nizielski&Borys Consulting

3 Przepływność teoretyczna [Mb/s] Przepływność rzeczywista [Mb/s] ADSL2+ (2,5km) 25 6 FTTC/VDSL2 (1km) FTTB/VDSL2 (500m) FTTH/GPON (20km) TV Cable (10km) DOCSIS Przepływność Mb/s 100 VDSL2 50 VDSL2 ADSL ADSL2 ADSL SHDSL Odległość [km] RE-ADSL2

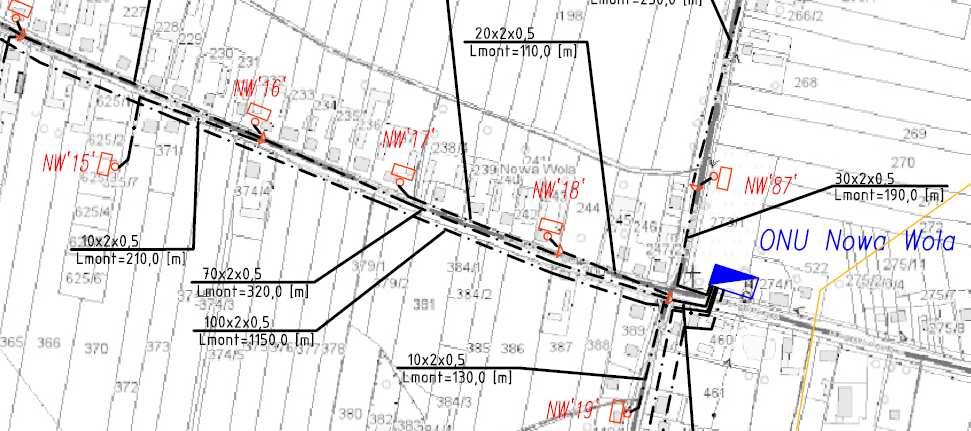

4 Wymaga: - analizy bardzo dużego obszaru - uzgodnień przebiegu trasy z właścicielami działek i zarządcami dróg Źródło: TP SA Warsztaty robocze UKE

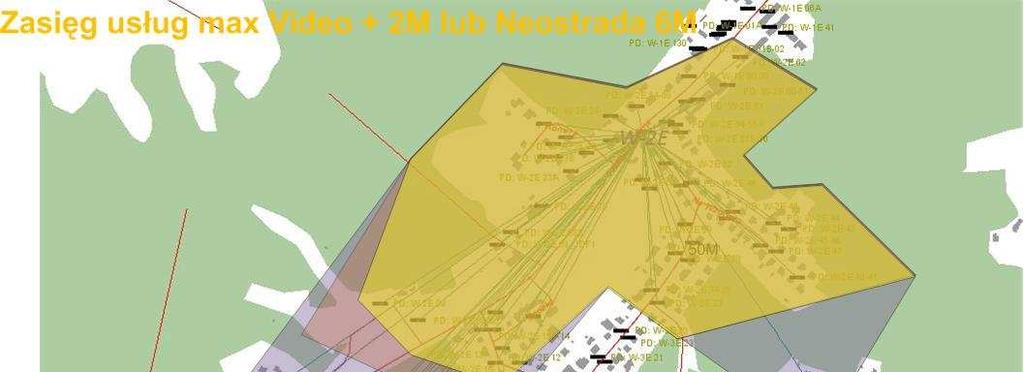

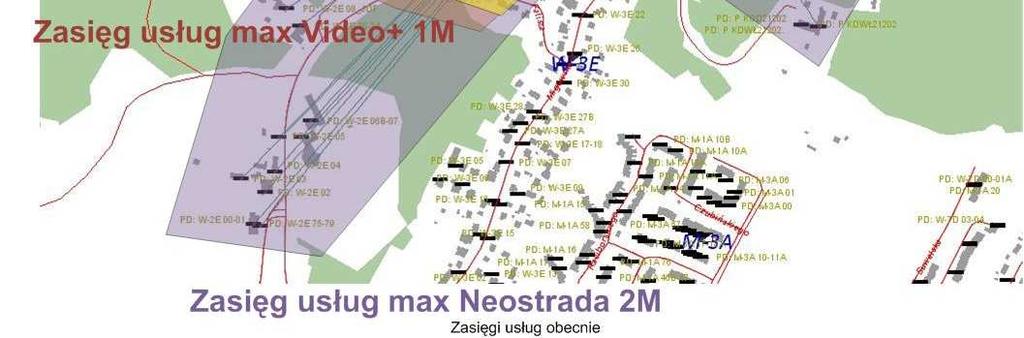

5 Planowanie obszaru usługowego Opracowanie planu zakresu świadczonych usług oraz niezbędnych zakresów rozbudowy urządzeń i sieci kablowych Źródło: TP SA Warsztaty robocze UKE

6 Obliczenia i przekroje dla przęseł radiowych wykonane w oparciu o trójwymiarowy model terenu, dla którego zostały wykonane obliczenia. Informacje o wysokości zawieszenia anten, ich typie, mocy nadawczej = profil przęsła radiowego, straty mocy, odległości od przeszkód itp. Źródło: NETIA SA

7 Kolor niebieski i zielony dobra jakość sygnału Kolor żółty i czerwony zła jakość sygnału Źródło: NETIA SA

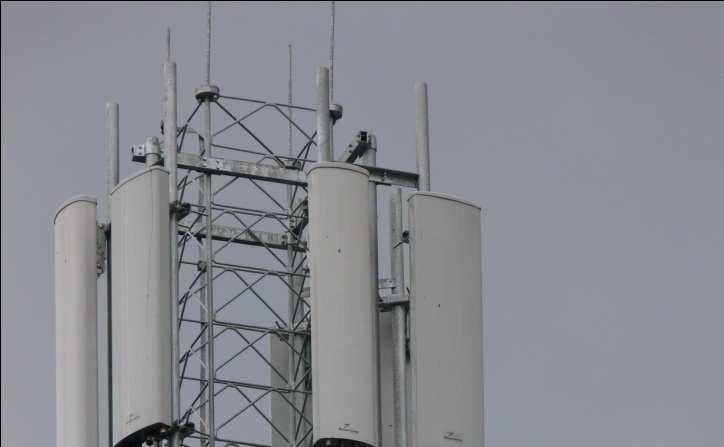

8 SEKTOR f8 f9 f1 f2 f3 SEKTOR f4 f5 f6 Przykładowa Stacja bazowa SEKTOR

9 Sieć jest projektowana, aby zapewnić równomierny dostęp do usług na danym obszarze. Poszczególne stacje bazowe muszą się widzieć. Gęstość rozmieszczenia stacji bazowych uzależniona jest od ilości abonentów oraz typów usług. Źródło: PTC sp. z o.o. Warsztaty UKE

10 2G 3G GSM Global System for Mobile Communications DCS Digital Communication System GSM 1800 PCS Personal Communications Service PCS 1900 UMTS Universal Mobile Telecommunications System Częstotliwość Odległość

11 2G 3G General Packet Radio Service (GPRS) Enhanced Data rates for GSM Evolution (EDGE) High-Speed Packet Access (HSPA) High Speed Downlink Packet Access (HSDPA) High Speed Uplink Packet Access (HSUPA) Code Division Multiple Access (CDMA) Częstotliwość Odległość

12 Obowiązek koncesyjny pokrycia zasięgiem określonego terytorium kraju, Zapewnienie jakości usług na obszarach o zróżnicowanej gęstości zaludnienia (względy pojemnościowe), Dostarczenie usług w rejonach cyklicznego zwiększania się ilości abonentów (osiedla mieszkaniowe, obszary ekspozycyjno-targowe, biurowce, ośrodki sportowe, dworce, lotniska, ośrodki turystyczne itp.) drogi, autostrady, linie kolejowe, Zapewnienie usług na obszarach o szczególnym znaczeniu zwłaszcza z punktu widzenia bezpieczeństwa ludności: Obszar nadmorski (wody terytorialne) Jeziora Góry Źródło: PTC sp. z o.o. Warsztaty UKE

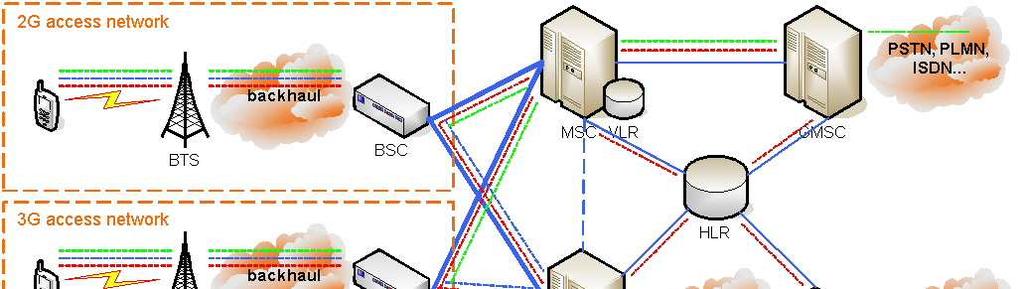

13 Abonent BTS/NodeB stacja bazowa łącząca stację terminal ruchomy z częścią stałą cyfrowej sieci telekomunikacyjnej BSC/RNC kontroler stacji bazowej sieci bezprzewodowych, pełni nadzór nad stacjami bazowymi MSC centrala telefoniczna zarządzająca danym obszarem SGSN węzeł obsługujący transmisje pakietową systemów GSM i UMTS HLR rejestr abonentów macierzystych, zawierający dane do kilku milionów abonentów GMSC/GGSN węzły sieci GSM/UMTS łącząca sieci zewnętrzne PSTN i IP

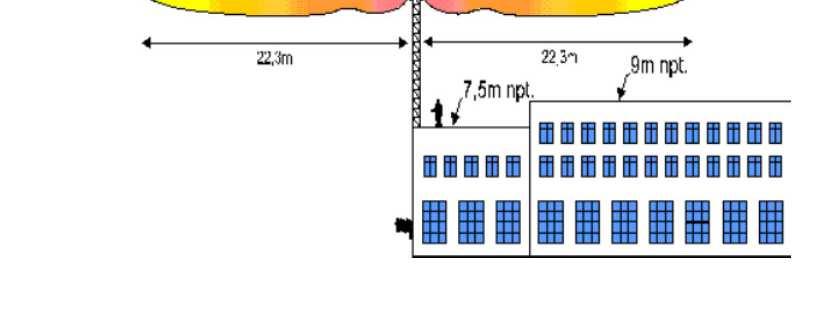

14 Anteny powinny być tak rozmieszczone, aby obszar o gęstości mocy powyżej 0,1 W/m 2 był minimum 2m nad dachem. Źródło: PTC sp. z o.o. Warsztaty UKE

15 Źródło: PTC sp. z o.o. Warsztaty UKE

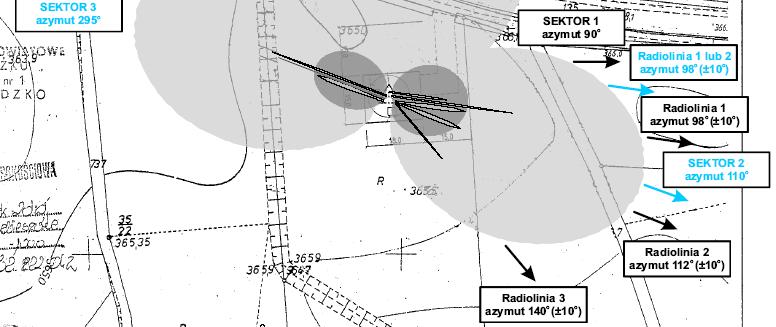

16 Źródło: PTC sp. z o.o. Warsztaty UKE

17 Praktyczny zasięg GSM -900 Teren pagórkowaty do 10 km Teren górzysty kilka km Teren otwarty 10 kilkanaście km Małe miasta GSM-900 1,2 1,5 km Praktyczny zasięg GSM (wewnątrz-budynkowy) Aglomeracje 0,7 0,9 km Praktyczny zasięg telefonii UMTS 2100 Wewnątrz budynków 0,4-0,6 km ( czasami mniej) Przewidywany zasięg telefonii LTE 2600 Wewnątrz budynków 0,2-0,4 km Źródło: PTC sp. z o.o. Warsztaty UKE

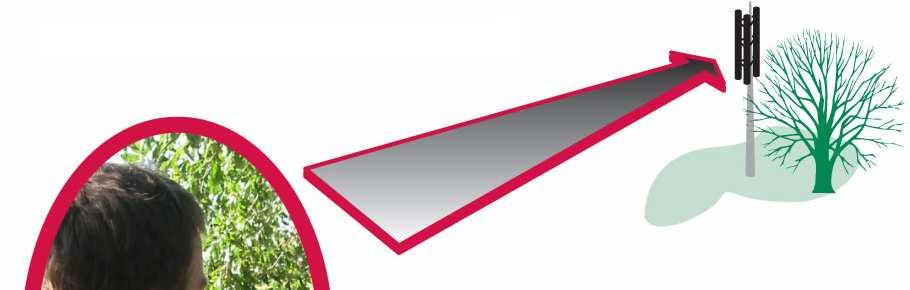

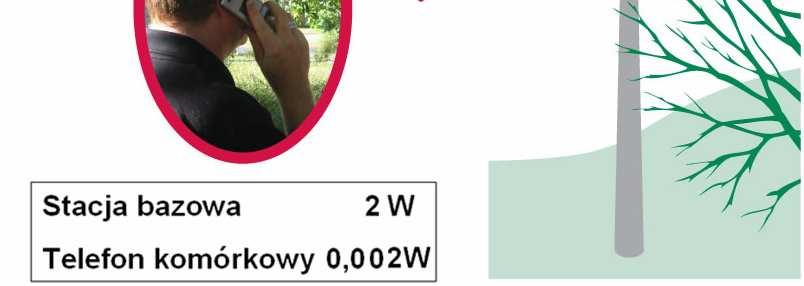

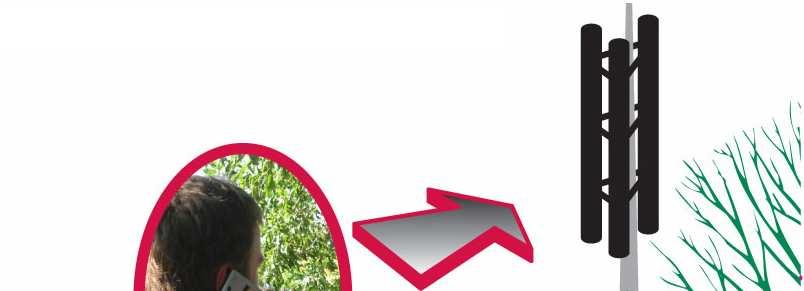

18 Mniejsz odległość = Większa odległość = większa moc Mniejsza odległość = mniejsza moc Źródło: PTC sp. z o.o. Warsztaty UKE

19 Obowiązujące prawne procedury postępowania dotyczące instalacji i eksploatacji urządzeń emitujących pola elektromagnetyczne mają na celu zapewnienie zainstalowania i użytkowania w sposób zapewniający bezpieczeństwo. Ostatecznym dowodem na nie oddziaływanie stacji bazowej po jej modernizacji/budowie jest wynik pomiarów PEM przeprowadzonych przez niezależne od inwestora, certyfikowane laboratorium. Jeżeli eli pomiary wykażą, że e w miejscach dostępnych dla osób postronnych poziomy pól elektromagnetycznych będą niższe niż dopuszczalne to stacja nie będzie oddziaływać na ludzi i otoczenie. Polskie regulacje dopuszczalne poziomy natężenia pola normalizują kilkadziesiąt razy bardziej restrykcyjnie niż rekomendacje Rady Europy i dlatego zbudowana zgodnie z polskimi przepisami stacja bazowa, pomierzona przez niezależną certyfikowaną instytucję jest absolutnie bezpieczna dla ludzi i środowiska. Nowe technologie potrzebują gęstszej sieci stacji bazowych do optymalnego funkcjonowania

20 W zakresie telekomunikacji przewiduje się dalszą rozbudowę sieci telekomunikacyjnych zarówno w formie tradycyjnej jak i wykorzystując nowe technologie, postuluje się rozbudowę i modernizację infrastruktury światłowodowej i objęcie całej gminy zintegrowanym systemem telekomunikacyjnym połączonym z systemami sieci wojewódzkiej i krajowej z zachowaniem w lokalizacji wymogów ustawy o wspieraniu rozwoju usług i sieci telekomunikacyjnych, Ustala się rozwój systemów telekomunikacyjnych i teleinformatycznych przewodowych i bezprzewodowych stosownie do wzrostu zapotrzebowania na usługi telekomunikacyjne i teleinformatyczne w gminie i regionie, W zakresie telekomunikacji zakłada się pełną dostępność do łączy telekomunikacyjnych, rozwój sieci teleinformatycznych, Dopuszcza się lokalizację icp z zakresu łączności publicznej, w tym w szczególności stacje bazowe telefonii komórkowej,

21 Zakaz lokalizowania urządzeń infrastruktury technicznej konkurujących wysokością lub wielkością kubatury z obiektami przeznaczenia podstawowego, Zasięg uciążliwości dla środowiska prowadzonej na przedmiotowym terenie działalności gospodarczej, winien być bezwzględnie ograniczony do granic obszaru, do którego inwestor posiada tytuł prawny, W granicach planu nie ustala się lokalizacji inwestycji celu publicznego, o której mowa w przepisach art. 2 ust. 5 ustawy o planowaniu i zagospodarowaniu przestrzennym, Dopuszcza się lokalizację masztów telefonii komórkowej wyłącznie na terenach będących własnością gminy.

22 Gęstość planowanych stacji telefonii bezprzewodowej (komórkowej) winna uwzględniać liczbę abonentów oraz poniższe wskazania: a) na płaskich i lekko pofałdowanych terenach o niskiej intensywności zabudowy, należy rozmieszczać te stacje w o odległości od 5 do 20 km, b) na terenach zurbanizowanych o wysokiej intensywności zabudowy lub na obszarach górzystych należy rozmieszczać je w odległości od 1-4 km, c) częstotliwość pracy stacji telefonii komórkowej winna być zawarta w wielkościach: 900 MHz i 1,8 GHz.

23 Art Prezes UKE sporządza dla terytorium Rzeczypospolitej Polskiej, w formie elektronicznej, inwentaryzację przedstawiającą pokrycie istniejącą infrastrukturą telekomunikacyjną i publicznymi sieciami telekomunikacyjnymi zapewniającymi lub umożliwiającymi zapewnienie szerokopasmowego dostępu do Internetu, z odrębnym zaznaczeniem pokrycia łączami światłowodowymi oraz sieciami bezprzewodowymi, oraz budynkami umożliwiającymi kolokację. Inwentaryzacja jest na bieżąco weryfikowana i aktualizowana, nie rzadziej niż raz na rok. 2. Prezes UKE może żądać od: 1) państwowych i samorządowych jednostek organizacyjnych, z wyłączeniem podmiotów, o których mowa w art. 4 pkt 1, 2, 4, 5 i 8 ustawy z dnia 16 lipca 2004 r. - Prawo telekomunikacyjne, 2) podmiotów wykonujących zadania z zakresu użyteczności publicznej, 3) przedsiębiorców telekomunikacyjnych - w przypadku gdy dane pozyskane od podmiotów, o których mowa w pkt 1 i 2, oraz dane pozyskane z innych źródeł okażą się niewystarczające - posiadanych przez nich aktualnych, zgodnych ze stanem faktycznym, kompletnych oraz adekwatnych do potrzeb wykonania obowiązku, o którym mowa w ust. 1, informacji o posiadanej infrastrukturze telekomunikacyjnej, publicznych sieciach telekomunikacyjnych i budynkach umożliwiających kolokację. 3. Informacje przekazuje się w terminie 30 dni od dnia otrzymania żądania. Do informacji stosuje się przepis art. 9 ustawy z dnia 16 lipca 2004 r. - Prawo telekomunikacyjne. 4. Główny Geodeta Kraju, na wniosek Prezesa UKE, udostępnia informacje z centralnego zasobu geodezyjnego i kartograficznego niezbędne dla potrzeb wykonania obowiązku, o którym mowa w ust. 1. Informacje udostępnia się w terminie 30 dni od dnia otrzymania wniosku. 5. Prezes UKE może, o ile nie narusza to tajemnic prawnie chronionych lub nie zagraża obronności lub bezpieczeństwu państwa, przekazać Głównemu Geodecie Kraju inwentaryzację, o której mowa w ust. 1, celem zamieszczenia na geoportalu infrastruktury informacji przestrzennej oraz w krajowej bazie danych geodezyjnej ewidencji sieci uzbrojenia terenu. 6. Inwentaryzacja, o której mowa w ust. 1, jest jawna i każdy ma prawo wglądu do tej inwentaryzacji oraz otrzymania z niej wypisów i wyrysów, o ile nie narusza to tajemnic prawnie chronionych lub nie zagraża obronności lub bezpieczeństwu państwa. 7. Minister właściwy do spraw administracji publicznej w porozumieniu z ministrem właściwym do spraw łączności określi, w drodze rozporządzenia: vide Rozporządzenie MSWiA, które weszło w zycie
