1 Powłoki wewnętrzne do rurociągów Scotchkote David Bell, 3M E Wood (Scotchkote Pipelinings) Wewnętrzne i zewnętrzne powłoki do rurociągów Konferencja naukowo-techniczna Izolacje anykorozyjne rur Kocierz września M All Rights Reserved.

2 E Wood Ltd w koncernie 3M E WOOD Ltd W maju M przejmuje E WOOD Ltd, producenta powłok do rurociągów COPON oraz ciekłych materiałów antykorozyjnych. Powłoki COPON wchodzą w skład rodziny materiałów 3M Scotchkote INSTITUT P I P E L PIPELININGS I N I N G S 2

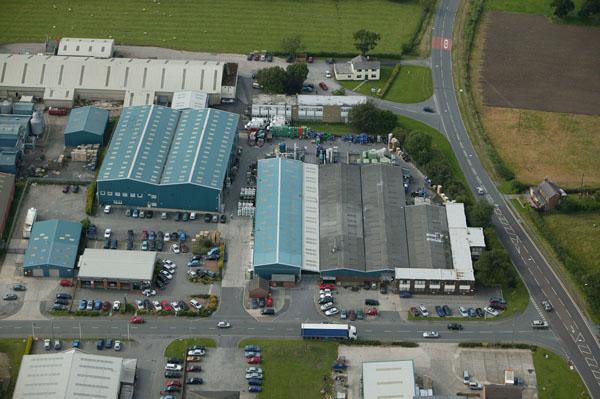

3 3M E Wood Ltd, producent powłok Scotchkote do rurociągów Specjalizacja w rozwoju i produkcji ciekłych powłok wewnętrzynych i zewnętrznych do rurociągów Prekursor w dziedzinie materiałów zwiększających efektywność przepływu w gazociągach Nagroda Królowej Elzbiety II dla najbardziej innowacyjnego przedsiębiorstwa w 2006 roku Certyfikaty ISO 9001 / ISO Ponad 45 lat doświadczeń na rynku powłok do rurociągów Eksport do ponad 85 krajów km rurociągów Gazociągi, ropociągi, wodociągi, przemysł petrochemiczny, paliwa lotnicze, 3

4 System zapewnienia jakości ISO 9001:2000 Bardziej rygorystyczny niż ISO 9002 ISO Ochrona środowiska 4

5 Innowacyjne badania i rozwój 5

6 Zaawansowana technologia Rozwój innowacyjnych technologii Nagrody 6

7 System ciekłych materiałów powłokowych Scotchkote Czynnki decydujące o zastosowaniu powłoki wewnętrznej w rurociągach: Poprawa przepływu zwiększenie przepustowości Zachowanie czystości produktu Ochrona przed korozją Płączenie wszystkich trzech czynników Ochrona zewnętrzna system powłok antykorozyjnych Ochrona spawów, remonty rurociągów 7

8 Przykłady zastosowań powłok wewnętrznych Gazociągi tranzytowe (środowisko niekorozyjne) Powłoka wewnętrzna zmniejsza chropowatość powierzchni i opory przepływu zwiększa przepustowość rurociągu Gaz zasiarczony / rurociągi wielofunkcyjne (korozyjne) Powłoka wewnętrzna do zabezpieczenia przed korozją Paliwa lotnicze/mieszanki paliw (środowisko niekorozyjne) Powłoka wewnętrzne stosowana dla ochrony przed zanieczyszczeniem produktu Wodociągi i kanalizacja (środowisko korozyjne) Powłoka wewnętrzna do zabezpieczenia przed korozją. Dodatkowe korzyści; Poprawa przepływu Czystość produktu (woda pitna) Powłoki zewnętrzne zabezpieczenie przed korozją 8

9 Powłoki Scotchkote do rurociągów Powłoki serii Scotchkote EP2306 Powłoki wewnętrzne do gazociągów Zawartość cząstek stałych 48%, 75% i 100% Powłoki wewnętrzne do paliw lotniczych Scotchkote EA Powłoki serii Scotchkote Hycote 162 Scotchkote 162 PWX Powłoka wewnętrzna do rurociągów wody pitnej Scotchkote 162 HB Powłoka wewnętrzna do rurociągów wody morskiej, wody w instalacjach przemysłowych, ścieków i rurociągów wielofunkcyjnych (gaz/ropa) Powłoki serii Scotchkote 165 Powłoka zewnętrzna do zabezpieczania spoin oraz rurociągów wszelkich typów. 9

10 Powłoki wewnętrzne do gazociągów Produkty serii Scotchkote EP2306 Wewnętrzne i zewnętrzne powłoki do rurociągów Konferencja naukowo-techniczna Izolacje anykorozyjne rur Kocierz września M All Rights Reserved.

11 Powłoki wewnętrzne do rurociągów gazu niezasiarczonego (środowisko niekorozyjne) Zmniejszenie chropowatości powierzchni Zwiększenie przepustowości rurociągu Skrócenie uruchomienia rurociągu Ułatwienie kontroli technicznej rurociągu Doskonałe zabezpieczenie podczas składowania Wydłużenie czasu eksploatacji (Pig Life) Szybsze czyszczenie rurociągu Zmniejszenie kosztów eksploatacji Składowanie rur niezabezpieczonych Składownie rur zabezpieczonych 11

12 Rura niezabezpieczona / rura powlekana Rura niezabezpieczona Rura powlekana 12

13 Zastosowanie powłok wewnętrzych dla zmniejszenia chropowatości powierzchni Produkt: Jednowarstwowa powłoka wewnętrzna, grubość warstwy 75µ na sucho Scotchkote EP2306 HF Chropowatość powierzchni: 5-10µ Przygotowanie podłoża: Śrutowanie do klasy Sa2½ Stal Profil powierzchni: 35-50µ 13

14 Powłoki wewnętrzne do gazociągów serii Scotchkote EP Dostępne w formule 50%, 75% i 100 % (bezrozpuszczalnikowe) Scotchkote EP2306 HF 48% cząstek stałych Scotchkote EP2306 HF (75) 75% cząstek stałych Scotchkote EP2306 SF 100% cząstek stałych (bezrozpuszczalnikowa) Grubość warstwy na sucho : 75 µ, nakładanie w jednej warstwie. Międzynarodowe aprobaty techniczne API oraz ISO

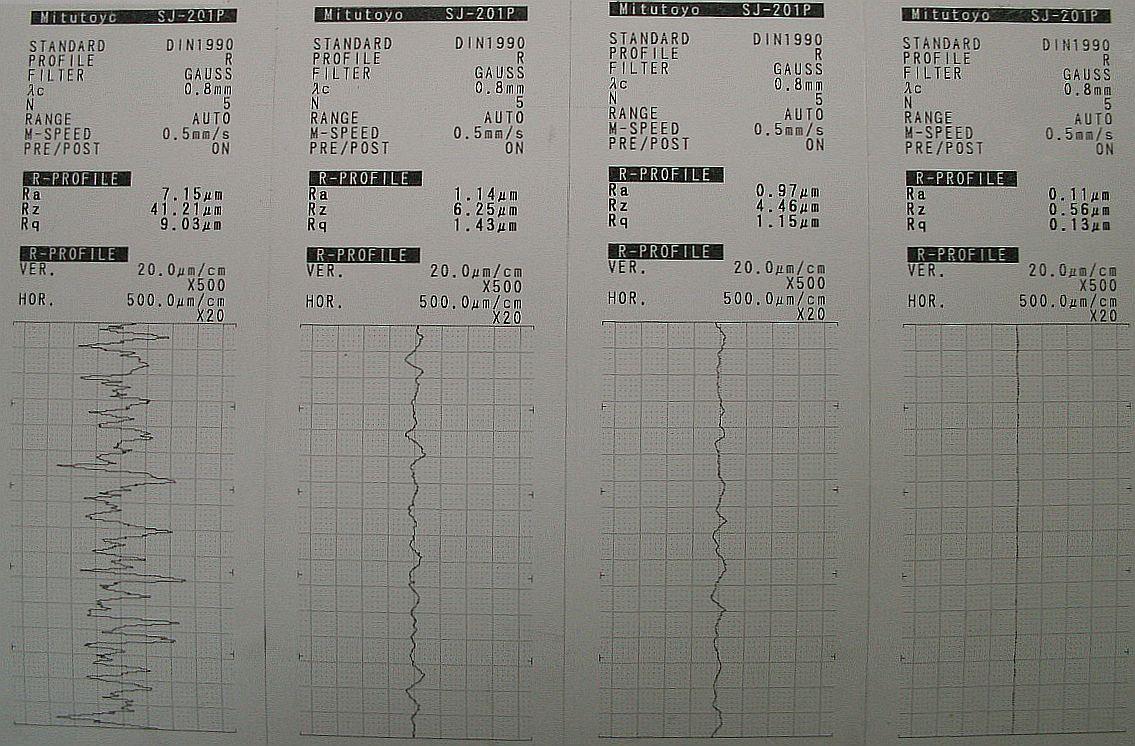

15 Zmniejszenie chropowatości powierzchni - zastosowanie powłok bezrozpuszczalnikowych Scotchote Bare pipe Scotchkote EP2306 HF Scotchkote EP2306 HF 75 Scotchkote EP2306 SF 15

16 Zmniejszenie chropowatości powierzchni - zastosowanie powłok bezrozpuszczalnikowych Scotchote Scotchkote EP2306 HF Scotchkote EP2306 SF 16

17 Zwiększenie objętości przepływu 3M Dział Produktów Antykorozyjnych Scotchkote 2306 SF poprawa przepływu, zwiększenie przepustowości 2306 SF 1,900 1,800 1, HF 2306HF 75 1,537 1,600 1,500 1,400 1,208 1,249 1,300 1,200 1,100 1,000 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 Profil na sucho mikr (kalkulowany profil powierzchni podłoża stali um)

18 Typowe projekty na świecie East-West, Chiny 2000 km x 40 " Langeled, Norwegia 1200 km x 48 " Statoil, Morze Północne 2000 km x 48 " Salahlah, Oman 700 km x 28 " Dolphin, UAE 70 km x 36 " BP Magnus, Morze Północne 416 km x 20 " BP Miller, Morze Północne 240 km x 30 " British Gas / Transco, UK 6500 km x różne Shell Malampaya, Filipiny 500 km x 24 " 18

19 Powłoki wewnętrzne do rurociągów dla gazu zasiarczonego i ropy naftowej Scotchkote KSIR88 or Scotchkote 162 HB Wewnętrzne i zewnętrzne powłoki do rurociągów Konferencja naukowo-techniczna Izolacje anykorozyjne rur Kocierz września M All Rights Reserved.

20 Powłoki wewnętrzne - gaz zasiarczony / ropa naftowa (środowisko korozyjne) Długotrwała ochrona przed korozją Zwiększenie przepływu Doskonała ochrona podczas składowania Wydłużenie czasu ekspolatacji (Pig Life) Skrócenie czyszczenia rurociągu Zmniejszenie kosztów eksploatacji Stored Uncoated Pipe Stored Coated pipe 20

21 Powłoki wewnętrzne dla gazu zasiarczonego / ropy naftowej (wielofunkcyjne) Scotchkote KSIR88-65 % cząstek stałych, epoksydowa, rozpuszczalnikowa, grubość warstwy na sucho: 200 µ Scotchkote 162 HB 100 % cząstek stałych, bezrozpuszczalnikowa, grubość warstwy na sucho: 400 µ Przebadana i zaaprobowana dla rurociągów wielofunkcujnych Indywidualny dobór powłoki w zależności od parametrów wymaganych dla konkretnego projektu Temperatura Ciśnienie Stężenie H2S i CO2 21 Zawartość wody

22 Powłoki wewnętrzne do rurociągów paliw lotniczych oraz mieszanek Scotchkote EA42217 Wewnętrzne i zewnętrzne powłoki do rurociągów Konferencja naukowo-techniczna Izolacje anykorozyjne rur Kocierz września M All Rights Reserved.

23 Powłoki wewnętrzne do rurociągów paliw lotniczych oraz mieszanek (środowisko niekorozyjne) Uszczelnienie powierzchni długotrwała gwarancja czystości produktu Możliwość przesyłania różnych produktów. Zmniejszenie chropowatości powierzchni Skrócenie uruchomienia rurociągu Ułatwienie kontroli technicznej rurociągu Doskonałe zabezpieczenie podczas składowania Wydłużenie czasu eksploatacji (Pig Life) Szybsze czyszczenie rurociągu Zmniejszenie kosztów eksploatacji Stored Uncoated Pipe Stored Coated pipe 23

24 Scotchkote EA Powłoka wewnętrzna do rurociągów paliw lotniczych oraz mieszanek 55% cząstek stałych, powłoka epoksydowa, rozpuszczalnikowa Scotchkote EA42217 Grubość warstwy na sucho: µ, nakładanie w jednej warstwie Zaaprobowany do kontaktu z paliwami lotniczymi przez największych dostawców: Air BP, SHELL 24

25 Największe projekty na świecie Lotnisko Jubail-Dubai 60 km x 10 " Paliwo lotnicze Jet A1 Rurociąg Exxon Midline Setki kilometrów Mieszanki Kawasaki Steel Japan 250 km x 10 " Paliwo lotnicze Jet A1 Lotnisko Schiphol 15 km x 8 " Paliwo lotnicze Jet A1 Rurociąg Mossmorran 50 km x 18 " Mieszanki Rurociąg paliw Stockholm 25 km x 12 " Paliwo lotnicze Jet A1 Rurociąg THAPP Tailandia 234 km x 24 " Mieszanki Rurociąg Melaka-Klia Shell Setki kilometrów Rurociąg wielofunkcyjny Esso Petroleum Pipeline 400 km x 12 " Produkty petrochemiczne 25

26 Powłoki wewnętrzne do rurociągów wody pitnej / wody morskiej / wielofunkcyjnych Wewnętrzne i zewnętrzne powłoki do rurociągów Konferencja naukowo-techniczna Izolacje anykorozyjne rur Kocierz września M All Rights Reserved.

27 Powłoki wewnętrzne do wody (środowisko korozyjne) Długotrwała ochrona przed korozją Zagwarantowanie długotrwałej zwiększonej sprawności hydraulicznej rurociągu Uszczelnienie powierzchni długoterminowe zachowanie czystości wody pitnej Podstawowe właściwości fizyczne Duża przyczepność Elastyczność Odporność na ścieranie Efektywna aplikacja Stored Uncoated Pipe Stored Coated pipe 27

28 Powłoki wewnętrzne serii Scotchkote 162 do rurociągów wodnych Rurociągi wody pitnej, wody morskiej, wody nieoczyszczonej 100 % cząstek stałych, bezrozpuszczalnikowa powłoka epoksydowa Grub. warstwy na sucho: min. 400 µ, aplikacja jednowarstwowa Woda pitna Scotchkote 162 PWX bezrozpuszczalnikowa powłoka epoksydowa Dopuszczenia do kontaktu z wodą pitną zgodnie ze standardami brytyjskimi - UK Drinking Water Regulations, 25 (1)(a) i 31 (4)(a) oraz międzynarodowymi. Woda morska/ woda nieoczyszczona / wielofunkcyjne ropa i gaz Scotchkote 162 HB bezrozpuszczalnikowa powłoka epoksydowa 28

29 Rurociągi wody pitnej o dużej średnicy 29

30 Główne projekty na świecie Projekty wodociągów Barka IWPP Bliski Wschód 80 km x 1.6 m Projekt Guarara Nigeria 170 km x 3.0 m Wodociągi United Kingdom Setki km Wyspa Qeshm Bliski Wschód 15 km Rurociągi wody morskiej i ścieków Tunel kanału La Manche Europe 300 km x różne Reliance Indie 70 km x 2 m Elektrownia KNTP Indie 100 km x 1.8 m Wodociągi Outfalls United Kingdom Wodociąg w Johannesburgu Afryka Południowa 50 km 30

31 Zabezpieczania zewnętrzne spoin i rurociągów Wewnętrzne i zewnętrzne powłoki do rurociągów Konferencja naukowo-techniczna Izolacje anykorozyjne rur Kocierz września M All Rights Reserved.

32 Powłoki zewnętrzne do zabezpieczania rur i spawów serii Scotchkote 165. Główny cel Długotrwała ochrona antykorozyjna Właściwości fizyczne Duża przyczepność Elastyczność Odporność na ścieranie Odporność na udar Kompatybilność z sytemami ochrony katodowej Efektywna aplikacja Stored Uncoated Pipe 32

33 Bezrozpuszczalnikowe powłoki poliuretanowe serii Scotchkote % cząstek stałych, bezrozpuszczalnikowa powłoka poliuretanowa Scotchkote 165 malowanie natryskowe lub pędzlem Grubość warstwy na sucho: min. 1000µ, jednowarstwowe Dopuszczone przez British Gas, Transco spełniają wymagania DIN dla ochony zewnętrznej rurociągów stalowych. 33

34 Poliuretanowe powłoki bezrozpuszczalnikowe serii Scotchkote 165 Scotchkote Bezrozpuszczalnikowe powłoki poliuretanowe serii Standard 165 BG 165 TG 165 TGRG Stos. mieszania Czas użycia Suchy dotyk Pełna wytrz. Grubość warstwy Aplikacja 3:1 v/v 3:1 v/v 3:1 v/v 3:1 v/v 3:1 v/v 1 min. (40 C) 3 min. (40 C) 20 min. (20 C) 10 min. (20 C) 4 min. (20 C) 1 godz. 2 godz. 4 godz. 1.5 godz. 15 min. 3 godz. 8 godz. 8 godz. 3.5 godz. 30 min mm mm mm Do 6mm Do to 6 mm Plural Hot A/S Plural Hot A/S Pędzel Packa Packa 34

35 Seria Scotchkote 165 aplikacja automatyczna Scotchkote 165 Scotchkote 165 Scotchkote 165 Ukraina Jemen Ukraina Materiały Scotchkote 165 mogą być nakładane przy pomocy urządzeń do automatycznego natrysku. 35

36 Aplikacja bezrozpuszczalnikowej powłoki Scotchkote Courtesy of WIWA
