Państwapartner wzakresiesystemówpneumatycznych. Katalog lata gwarancji na sprężarki mobilne i narzędzia pneumatyczne.

Transkrypt

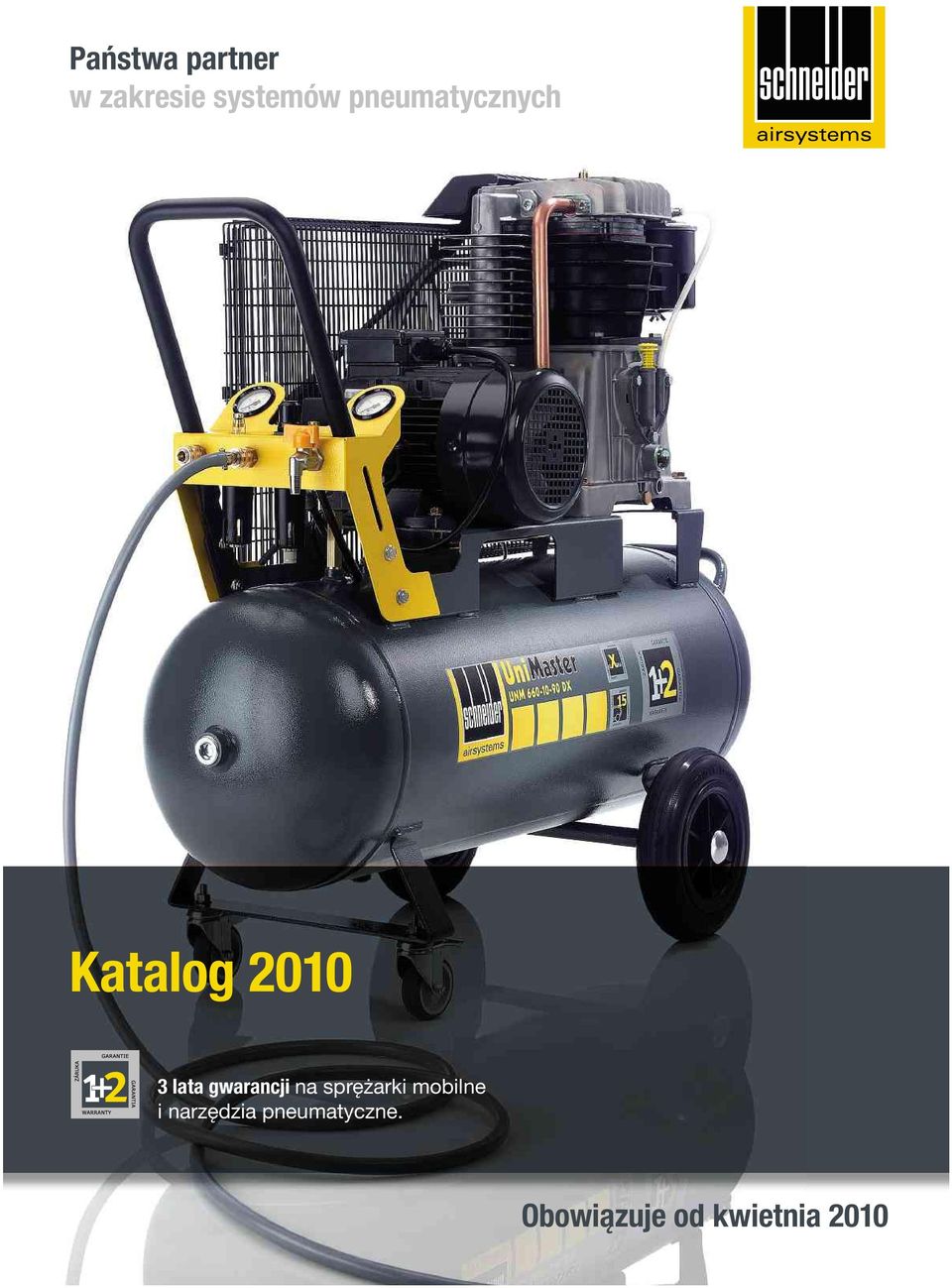

1 Państwapartner wzakresiesystemówpneumatycznych Katalog2010 3lata gwarancji na sprężarki mobilne i narzędzia pneumatyczne. Obowiązuje od kwietnia 2010

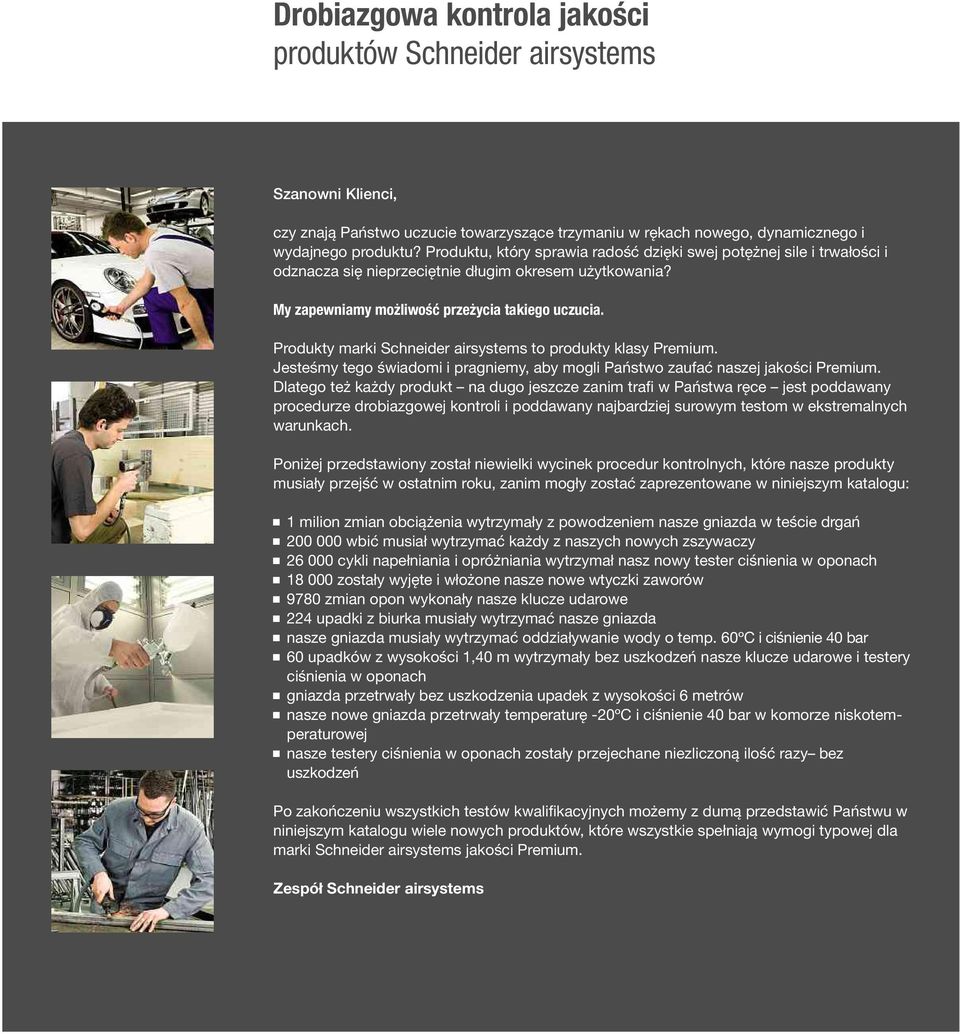

2 Drobiazgowakontrolajakości produktówschneider airsystems Szanowni Klienci, czy znają Państwo uczucie towarzyszące trzymaniu w rękach nowego, dynamicznego i wydajnego produktu? Produktu, który sprawia radość dzięki swej potężnej sile i trwałości i odznacza się nieprzeciętnie długim okresem użytkowania? My zapewniamy możliwość przeżycia takiego uczucia. Produkty marki Schneider airsystems to produkty klasy Premium. Jesteśmy tego świadomi i pragniemy, aby mogli Państwo zaufać naszej jakości Premium. Dlatego też każdy produkt na dugo jeszcze zanim trafi w Państwa ręce jest poddawany procedurze drobiazgowej kontroli i poddawany najbardziej surowym testom w ekstremalnych warunkach. Poniżej przedstawiony został niewielki wycinek procedur kontrolnych, które nasze produkty musiały przejść w ostatnim roku, zanim mogły zostać zaprezentowane w niniejszym katalogu: 1 milion zmian obciążenia wytrzymały z powodzeniem nasze gniazda w teście drgań wbić musiał wytrzymać każdy z naszych nowych zszywaczy cykli napełniania i opróżniania wytrzymał nasz nowy tester ciśnienia w oponach zostały wyjęte i włożone nasze nowe wtyczki zaworów 9780 zmian opon wykonały nasze klucze udarowe 224 upadki z biurka musiały wytrzymać nasze gniazda nasze gniazda musiały wytrzymać oddziaływanie wody o temp. 60ºCiciśnienie 40 bar 60 upadków z wysokości 1,40 m wytrzymały bez uszkodzeń nasze klucze udarowe i testery ciśnienia w oponach gniazda przetrwały bez uszkodzenia upadek z wysokości 6 metrów nasze nowe gniazda przetrwały temperaturę -20ºC i ciśnienie 40 bar w komorze niskotemperaturowej nasze testery ciśnienia w oponach zostały przejechane niezliczoną ilość razy bez uszkodzeń Po zakończeniu wszystkich testów kwalifikacyjnych możemy z dumą przedstawić Państwu w niniejszym katalogu wiele nowych produktów, które wszystkie spełniają wymogi typowej dla marki Schneider airsystems jakości Premium. Zespół Schneider airsystems 2

3 System modułowy 4plus 8 1 Wytwarzanie sprężonego powietrza Sprężarki mobilne UniMaster CompactMaster SilentMaster Master PetrolMaster Uzdatnianie sprężonego powietrza Osuszacz chłodniczy Osuszacz adsorpcyjny Odstojnik kondensatu...89 Separatoryolej-woda...90 Urządzenia do uzdatniania oraz filtry Systemy przewodów System wtykowy m System złączek mosiężnych mm System przewodów mosiężnych mm System przewodów z tworzywa sztucznego mm Przewody oraz wyposażenie warsztatowe Przewody Bębnynawijające Narzędzia pneumatyczne Systainer (system transportowania i porządkowania) Klucze udarowe Klucze zapadkowe Wkrętarki Wiertarki Szlifierki Pilarki Wyrzynarki specjalne Nitownice pneumatyczne Smarownice Urządzenie do odsysania oleju Pistolety igłowe MAS Sprężarki stacjonarne UniMaster SilentMaster ST Master ST Sprężarki śrubowe AirMaster Wyposażenie zbiorników Uzdatnianie sprężonego powietrza Rozprowadzanie sprężonego powietrza Balanserybębnowe Zespoły zasilające/gniazda zasilania Złączki ielementy mosiężne Serie złączek gwintowanych seria A Serie szybkozłączek wtykowych seria Fox Wykorzystanie sprężonego powietrza Pneumatyczne młoty udarowe Zszywacze igwoździarki Pistolety do natryskiwania lakierówifarb Urządzenia do natryskiwania tynku Pistolety do rozpylania Pistolety specjalne Pistolety do piaskowania Zbiorniki ciśnieniowe Wyciskacze do mas Pistolety nadmuchowe Urządzenia do napełniania opon Wyposażenie Wykorzystanie sprężonego powietrza 3 Rozprowadzaniesprężonego powietrza 2 Uzdatnianiesprężonego powietrza 1 Wytwarzanie sprężonego powietrza Indeks haseł Przedstawicielstwa Zawartość niniejszego katalogu odpowiada stanowi z03/10. Szczegóły tech- niczne oraz wersje wyposażenia mogą różnić się od opisów. Dlatego też zastrzega się prawo do zmian opublikowanych wniniejszym katalogu danych. 3

4

5 Dostosowane perfekcyjnie do Państwapotrzeb... do prac przy samochodach Schneider airsystems tosystemowy dostawca, zaopatrujący warsztaty samochodowe. Oprócz produktów przeznaczonych do wytwarzania, uzdatniania i rozprowadzania sprężonego powietrza oferujemy Państwu szeroki asortyment narzędzi pneumatycznych. Wnaszej ofercie można znaleźć narzędzia począwszy od kluczy udarowych poprzez klucze zapadkowe, urządzenia donapełniania opon, szlifierki, pilarki iwyrzynarki specjalne, aż po pistolety donatryskiwania farb ilakierów, czyli najważniejsze narzędzia doobsługi pojazdów mechanicznych.... do obróbki drewna Schneider airsystems tokompleksowy dostawca rozwiązań pneumatycznych doprac stolarskich: Nasze produkty potrafią wkręcać, wiercić szlifować, wbijać zszywki igwoździe... Ponadto oferujemy kompleksowy asortyment produktów do wytwarzania, uzdatniania i przesyłania sprężonego powietrza perfekcyjny system pneumatyczny.... do prac malarskich Schneider airsystems oferuje kompletne wyposażenie doprac malarskich isztukatorskich w zakresie wyposażenia pneumatycznego: oprócz produktów do wytwarzania, uzdatniania i przesyłania sprężonego powietrza nasza szeroka oferta obejmuje usystematyzowany wybór narzędzi malarskich. Oferujemy między innymi szlifierki, pistolety igłowe, młoty udarowe oraz pistolety dofarb ilakierów, urządzenia do natryskiwania tynku, zbiorniki ciśnieniowe iwyciskacze domas.... do obróbki metalu Schneider airsystems dostarcza wysokiej jakości rozwiązań pneumatycznych doobróbki metalu. Oprócz obszernej oferty sprężarek dostarczamy produktów do uzdatniania i przesyłania sprężonego powietrza, jak również narzędzia pneumatyczne: począwszy od kluczy udarowych, kluczy zapadkowych, poprzez wiertarki, nitownice i pistolety igłowe, aż po pistolety do farb i lakierów, urządzenia do piaskowania i pistolety nadmuchowe, czyli wszystko to, co może być Państwu niezbędne do obróbki metalu. 5

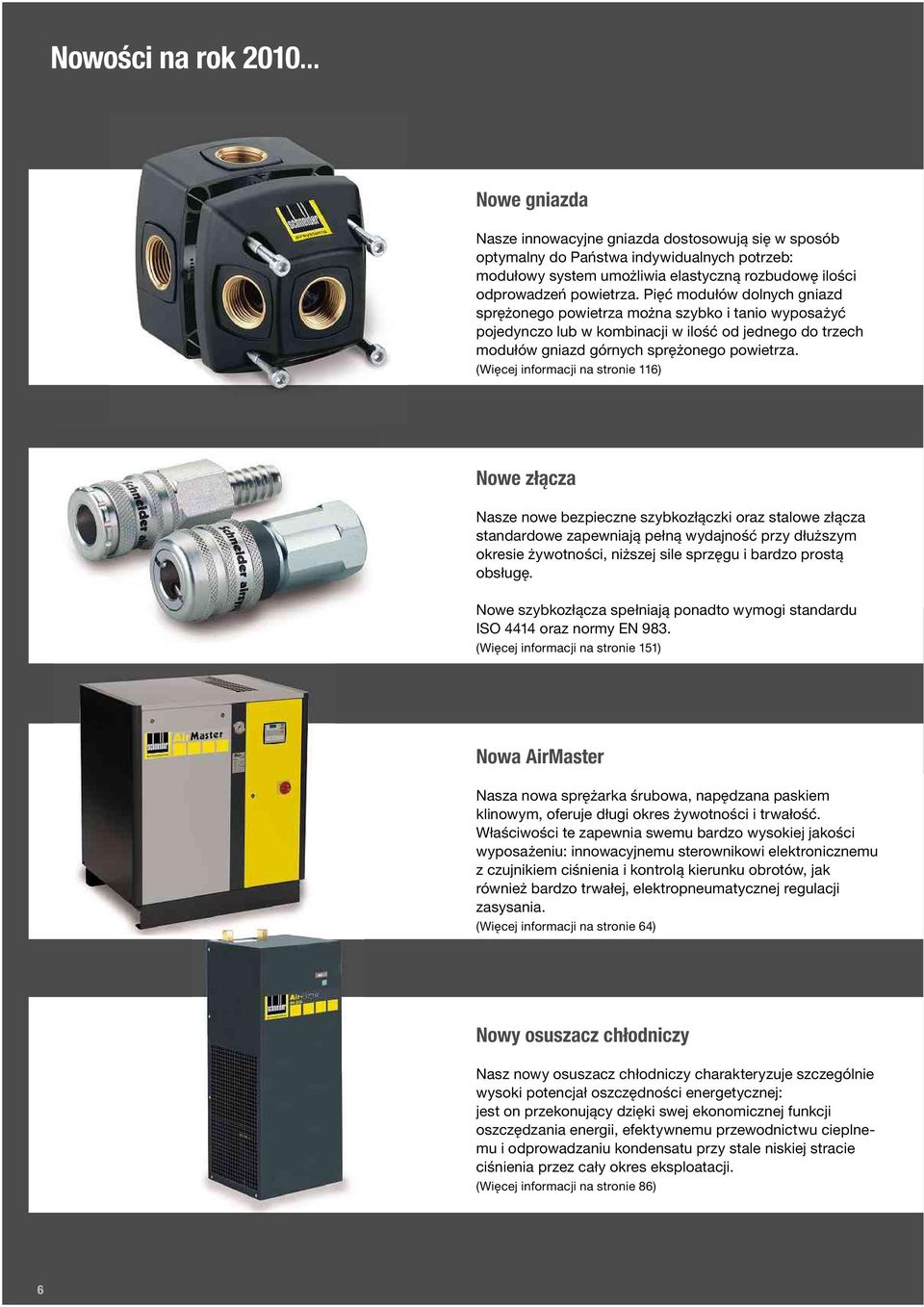

6 Nowościnarok Nowe gniazda Nasze innowacyjne gniazda dostosowują się wsposób optymalny dopaństwa indywidualnych potrzeb: modułowy system umożliwia elastyczną rozbudowę ilości odprowadzeń powietrza. Pięć modułów dolnych gniazd sprężonego powietrza można szybko i tanio wyposażyć pojedynczo lub wkombinacji wilość od jednego dotrzech modułów gniazd górnych sprężonego powietrza. (Więcej informacji nastronie 116) Nowe złącza Nasze nowe bezpieczne szybkozłączki oraz stalowe złącza standardowe zapewniają pełną wydajność przy dłuższym okresie żywotności, niższej sile sprzęgu ibardzo prostą obsługę. Nowe szybkozłącza spełniają ponadto wymogi standardu ISO 4414oraz normy EN 983. (Więcej informacji nastronie 151) Nowa AirMaster Nasza nowa sprężarka śrubowa, napędzana paskiem klinowym, oferuje długi okres żywotności itrwałość. Właściwości tezapewnia swemu bardzo wysokiej jakości wyposażeniu: innowacyjnemu sterownikowi elektronicznemu zczujnikiem ciśnienia ikontrolą kierunku obrotów, jak również bardzo trwałej, elektropneumatycznej regulacji zasysania. (Więcej informacji nastronie 64) Nowy osuszacz chłodniczy Nasz nowy osuszacz chłodniczy charakteryzuje szczególnie wysoki potencjał oszczędności energetycznej: jest on przekonujący dzięki swej ekonomicznej funkcji oszczędzania energii, efektywnemu przewodnictwu cieplnemu i odprowadzaniu kondensatu przy stale niskiej stracie ciśnienia przez cały okres eksploatacji. (Więcej informacji nastronie 86) 6

7 Przegląd Nowe produktyextra Nowy tester ciśnienia woponach niepowodujący utraty ciśnienia Nasze nowe testery ciśnienia woponach posiadają całkowicie odporny na uderzenia i przejechanie manometr, zapewniają dokładny odczyt iprostą, elastyczną obsługę za pomocą jednej ręki.są one kalibrowane idostępne wwariancie 6bar oraz 12bar. Unikaj straty ciśnienia! Nowy tester ciśnienia woponach 6bar -zalicza się do naszych produktów EXTRA tołatwa praca przy maksymalnym komforcie! Dzięki nowym, innowacyjnym wtyczkom zaworów można uniknąć straty ciśnienia podczas wyciągania zaworu! Ato wszystko przy niezwykle prostej obsłudze: wystarczy założyć sprawdzić ciśnienie zdjąć igotowe! (Więcej informacji nastronie 244) MEHRWERT WARTOŚĆ DODANA BENEFIT VALOR AÑADIDO Nowe sprężarki UniMaster Poręczne,elastyczne, dostosowane specjalniedopaństwa potrzeb tak prezentuje się nasza nowa seria mobilnych sprężarek tłokowych. Nowe sprężarki UniMaster są dostępne wpięciu klasach wydajności wzakresie pomiędzy 1,1 i4,0 kw wwariancie standardowym oraz EXTRA. Wypróbuj nową postać mobilności! Radość można czerpać zwłaszcza znowych, mobilnych sprężarek zfunkcjami EXTRA: przyciągają one dzięki swemu bardzo bogatemu wyposażeniu iwysokiemu poziomowi komfortu obsługi zapewniając prostszą obsługę, doskonałe wyniki pracy ipełne zadowolenie klientów. (Więcej informacji odstr. 18) WARTOŚĆ DODANA BENEFIT MEHRWERT VALOR AÑADIDO 0007

8 System modułowy 4plus Doskonałe rozwiązania wzakresie sprężonego powietrza zjednego źródła. System modułowy 4 plus Schneider to elastyczny system, składający się z modułów do wytwarzania, uzdatniania, rozprowadzania i wykorzystywania sprężonego powietrza. Wszystkie moduły pasują do siebie i perfekcyjnie ze sobą współpracują, i można je łączyć ze sobą w indywidualny sposób. Ponadto oferujemy dodatkowe usługi doradztwa izapewniamy dostosowanie naszych rozwiązań dokładnie do Państwa potrzeb. System modułowy Schneider 4plus: Dla zapewnienia lepszych wyników pracy przy najwyższej opłacalności ekonomicznej i niezawodności. 1 Wytwarzanie sprężonego powietrza 2 Uzdatnianie sprężonego powietrza Sprężarki tłokowe W wersji stojącej lub leżącej Stacjonarne lub mobilne Sprężarki śrubowe Znapędem bezpośrednim lub za pomocą paska klinowego Zbiorniki iosuszacze chłodnicze Opcjonalnie dostępne wpostaci systemu modułowego Urządzenia uzdatniające oczyszczają sprężone powietrze i zbierają różne substancje, gromadzące się podczas procesu sprężania. Ważne funkcje wtym procesie: odprowadzanie kondensatu separacja olej-woda osuszanie chłodnicze filtrowanie 3 Rozprowadzanie sprężonego powietrza 4 Wykorzystanie sprężonego powietrza Nasze innowacyjne systemy przewodów ztw. sztucznego lub aluminium ośrednicy rzędu mm do wtykania, wkręcania, lub zaciskania można złatwością dostosować do każdego pomieszczenia. Certyfikat Stowarzyszenie Nadzoru Technicznego (TÜV) zaświadcza o szczelności naszych systemów przewodów zgodnie z wytyczną dla urządzeń ciśnieniowych. Dzięki naszym, sprawdzonym w tysiącu przypadkach, narzędziom pneumatycznym praca przebiega profesjonalnie zarówno w zakładzie rzemieślniczym, jak i w przemysłowym. Oferujemy narzędzie odpowiednie do każdego zastosowania. Nasza dewiza: najprostsza obsługa, najlepsze wyniki pracy. 8

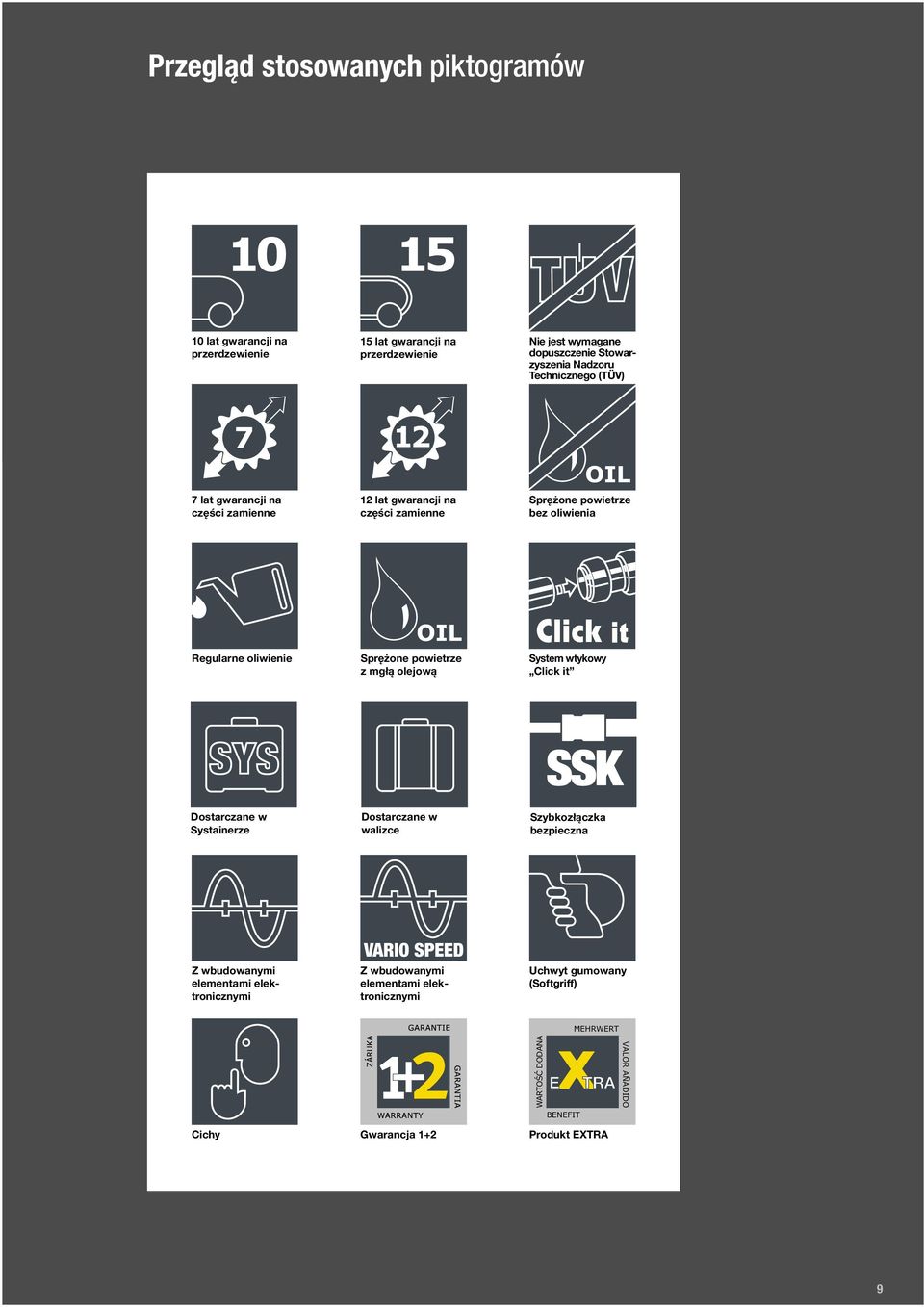

9 Przegląd stosowanych piktogramów 10 lat gwarancji na przerdzewienie 15 lat gwarancji na przerdzewienie Nie jest wymagane dopuszczenie Stowarzyszenia Nadzoru Technicznego (TÜV) 7 lat gwarancji na części zamienne 12 lat gwarancji na części zamienne Sprężone powietrze bez oliwienia Regularne oliwienie Sprężone powietrze z mgłą olejową System wtykowy Click it Dostarczane w Systainerze Dostarczane w walizce Szybkozłączka bezpieczna Zwbudowanymi elementami elektronicznymi VARIO SPEED Zwbudowanymi elementami elektronicznymi Uchwyt gumowany (Softgriff) MEHRWERT WARTOŚĆ DODANA BENEFIT VALOR AÑADIDO Cichy Gwarancja 1+2 Produkt EXTRA 0009

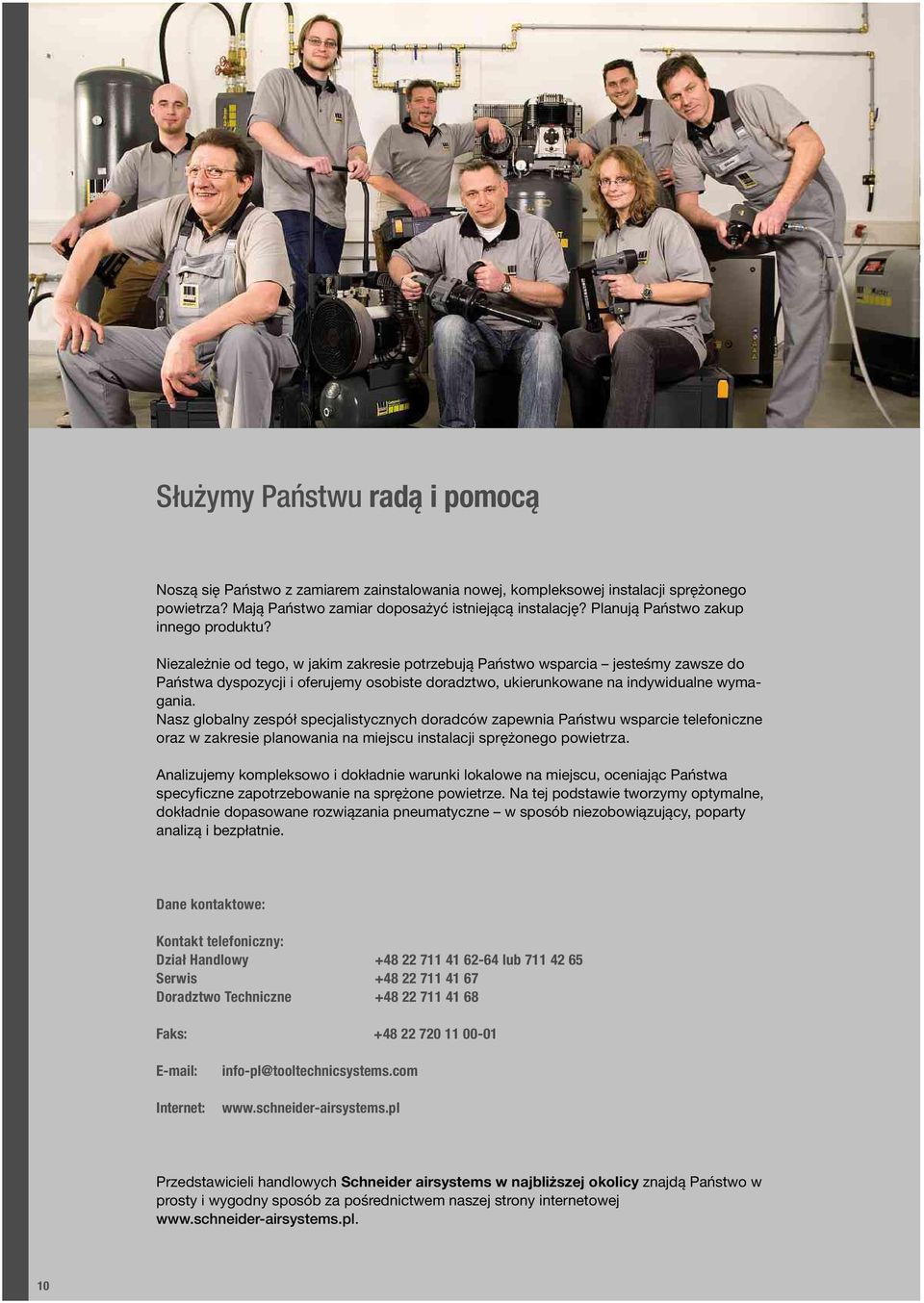

10 Służymy Państwu radą i pomocą Noszą się Państwo z zamiarem zainstalowania nowej, kompleksowej instalacji sprężonego powietrza? Mają Państwo zamiar doposażyć istniejącą instalację? Planują Państwo zakup innego produktu? Niezależnie od tego, w jakim zakresie potrzebują Państwo wsparcia jesteśmy zawsze do Państwa dyspozycji i oferujemy osobiste doradztwo, ukierunkowane na indywidualne wymagania. Nasz globalny zespół specjalistycznych doradców zapewnia Państwu wsparcie telefoniczne oraz wzakresie planowania namiejscu instalacji sprężonego powietrza. Analizujemy kompleksowo i dokładnie warunki lokalowe na miejscu, oceniając Państwa specyficzne zapotrzebowanie na sprężone powietrze. Na tej podstawie tworzymy optymalne, dokładnie dopasowane rozwiązania pneumatyczne w sposób niezobowiązujący, poparty analizą i bezpłatnie. Dane kontaktowe: Kontakt telefoniczny: Dział Handlowy lub Serwis Doradztwo Techniczne Faks: Internet: info-pl@tooltechnicsystems.com Przedstawicieli handlowych Schneider airsystems w najbliższej okolicy znajdą Państwo w prosty i wygodny sposób za pośrednictwem naszej strony internetowej 10

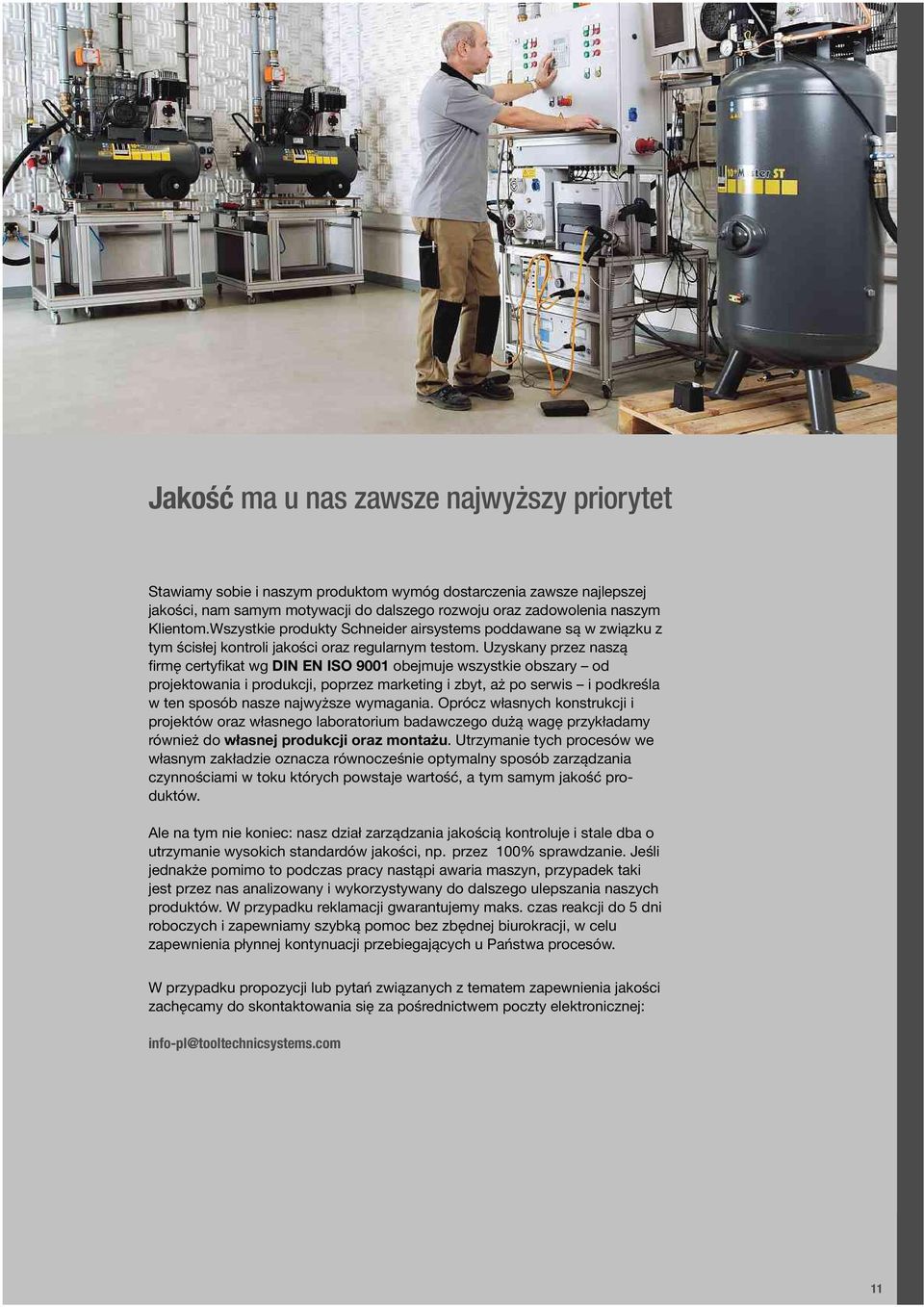

11 Jakość ma unas zawsze najwyższy priorytet Stawiamy sobie i naszym produktom wymóg dostarczenia zawsze najlepszej jakości, nam samym motywacji do dalszego rozwoju oraz zadowolenia naszym Klientom.Wszystkie produkty Schneider airsystems poddawane są w związku z tym ścisłej kontroli jakości oraz regularnym testom. Uzyskany przez naszą firmę certyfikat wg DIN EN ISO 9001 obejmuje wszystkie obszary od projektowania i produkcji, poprzez marketing i zbyt, aż po serwis i podkreśla w ten sposób nasze najwyższe wymagania. Oprócz własnych konstrukcji i projektów oraz własnego laboratorium badawczego dużą wagę przykładamy również do własnej produkcji oraz montażu. Utrzymanie tych procesów we własnym zakładzie oznacza równocześnie optymalny sposób zarządzania czynnościami w toku których powstaje wartość, a tym samym jakość produktów. Ale na tym nie koniec: nasz dział zarządzania jakością kontroluje i stale dba o utrzymanie wysokich standardów jakości, np. przez 100% sprawdzanie. Jeśli jednakże pomimo to podczas pracy nastąpi awaria maszyn, przypadek taki jest przez nas analizowany i wykorzystywany do dalszego ulepszania naszych produktów. W przypadku reklamacji gwarantujemy maks. czas reakcji do 5 dni roboczych i zapewniamy szybką pomoc bez zbędnej biurokracji, w celu zapewnienia płynnej kontynuacji przebiegających u Państwa procesów. W przypadku propozycji lub pytań związanych z tematem zapewnienia jakości zachęcamy do skontaktowania się za pośrednictwem poczty elektronicznej: info-pl@tooltechnicsystems.com 11

12 Na nasmożna liczyć. Zcałąpewnością. Jesteśmy przekonani o wysokiej jakości naszych produktów na tyle przekonani, iż oferujemy Państwu cały szereg usług gwarancyjnych: Gwarancja 1+2 Dzięki naszej gwarancji 1+2 zapewniamy trzyletnią gwarancję na sprężarki mobilne oraz narzędzia pneumatyczne w przypadku rejestracji online zakupionego u nas produktu w ciągu 30 dni od daty zakupu. Dla Państwa oznacza to wyższą opłacalność ekonomiczną oraz większe bezpieczeństwo podczas pracy. Warunki gwarancyjne i rejestracja: Przedłużenie gwarancji Przedłużenie gwarancji na 3 lata na wszystkie instalacje stacjonarne przy zawarciu umowy konserwacyjnej z upoważnionym punktem serwisowym marki Schneider airsystems. Gwarancja dostawy części zamiennych Dla zapewnienia krótkich czasów przestoju 98% naszych części zamiennych dostarczane jest w ciągu 24 godzin z magazynu bezpośrednio do klienta. Nasz katalog części zamiennych EKAT można wywołać zawsze w aktualnej wersji online pod adresem Gwarancja zaopatrzenia Wszystkie części zamienne dostępne są w magazynie jeszcze przez długie lata od daty zakupu. W przypadku stacjonarnych sprężarek tłokowych oraz śrubowych, osuszaczy chłodniczych i adsorpcyjnych oraz sterowników i przełączników gwiazda-trójkąt zapewniamy całe 12 lat gwarancji zaopatrzenia. Zapas części zamiennych do narzędzi pneumatycznych, mobilnych sprężarek tłokowych, wyposażenia oraz innych urządzeń gwarantowany jest przez 7 lat. Gwarancja odbioru iusunięcia Wszystkie stare, wybrakowane sprężarki odbierane są nieodpłatnie przez partnera serwisowego i usuwane zgodnie z przepisami o ochronie środowiska. Gwarancja antykorozyjna Oprócz gwarancji wymaganej prawem na zbiorniki z wypaloną powłoką wewnętrzną udzielamy gwarancji 15 lat na przerdzewienie a na wszystkie inne zbiorniki 10 lat. 12

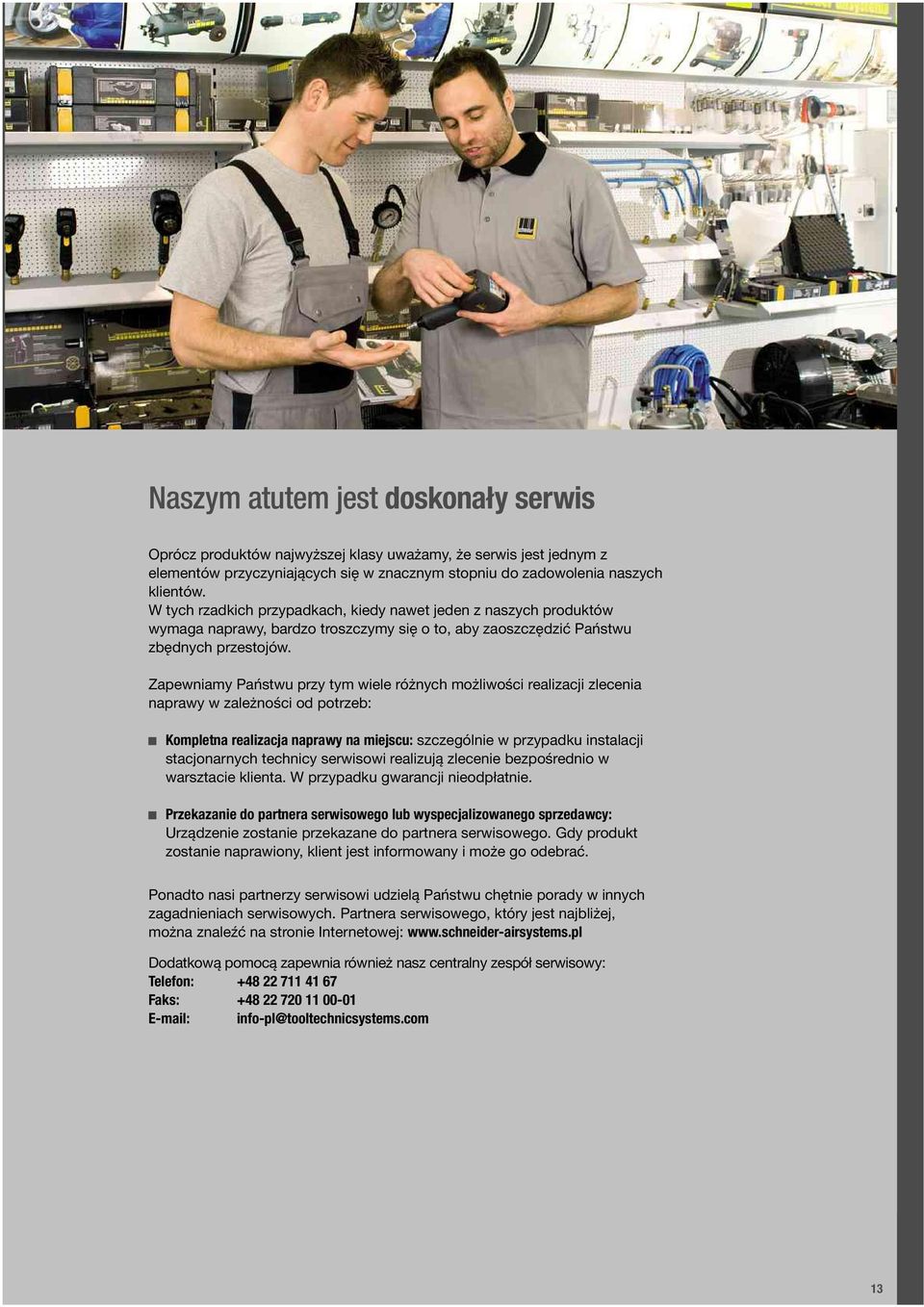

13 Naszym atutem jest doskonały serwis Oprócz produktów najwyższej klasy uważamy, że serwis jest jednym z elementów przyczyniających się w znacznym stopniu do zadowolenia naszych klientów. W tych rzadkich przypadkach, kiedy nawet jeden z naszych produktów wymaga naprawy, bardzo troszczymy się o to, aby zaoszczędzić Państwu zbędnych przestojów. Zapewniamy Państwu przy tym wiele różnych możliwości realizacji zlecenia naprawy w zależności od potrzeb: Kompletna realizacja naprawy na miejscu: szczególnie wprzypadku instalacji stacjonarnych technicy serwisowi realizują zlecenie bezpośrednio w warsztacie klienta. W przypadku gwarancji nieodpłatnie. Przekazanie do partnera serwisowego lub wyspecjalizowanego sprzedawcy: Urządzenie zostanie przekazane do partnera serwisowego. Gdy produkt zostanie naprawiony, klient jest informowany i może go odebrać. Ponadto nasi partnerzy serwisowi udzielą Państwu chętnie porady w innych zagadnieniach serwisowych. Partnera serwisowego, który jest najbliżej, można znaleźć na stronie Internetowej: Dodatkową pomocą zapewnia również nasz centralny zespół serwisowy: Telefon: Faks: info-pl@tooltechnicsystems.com 13

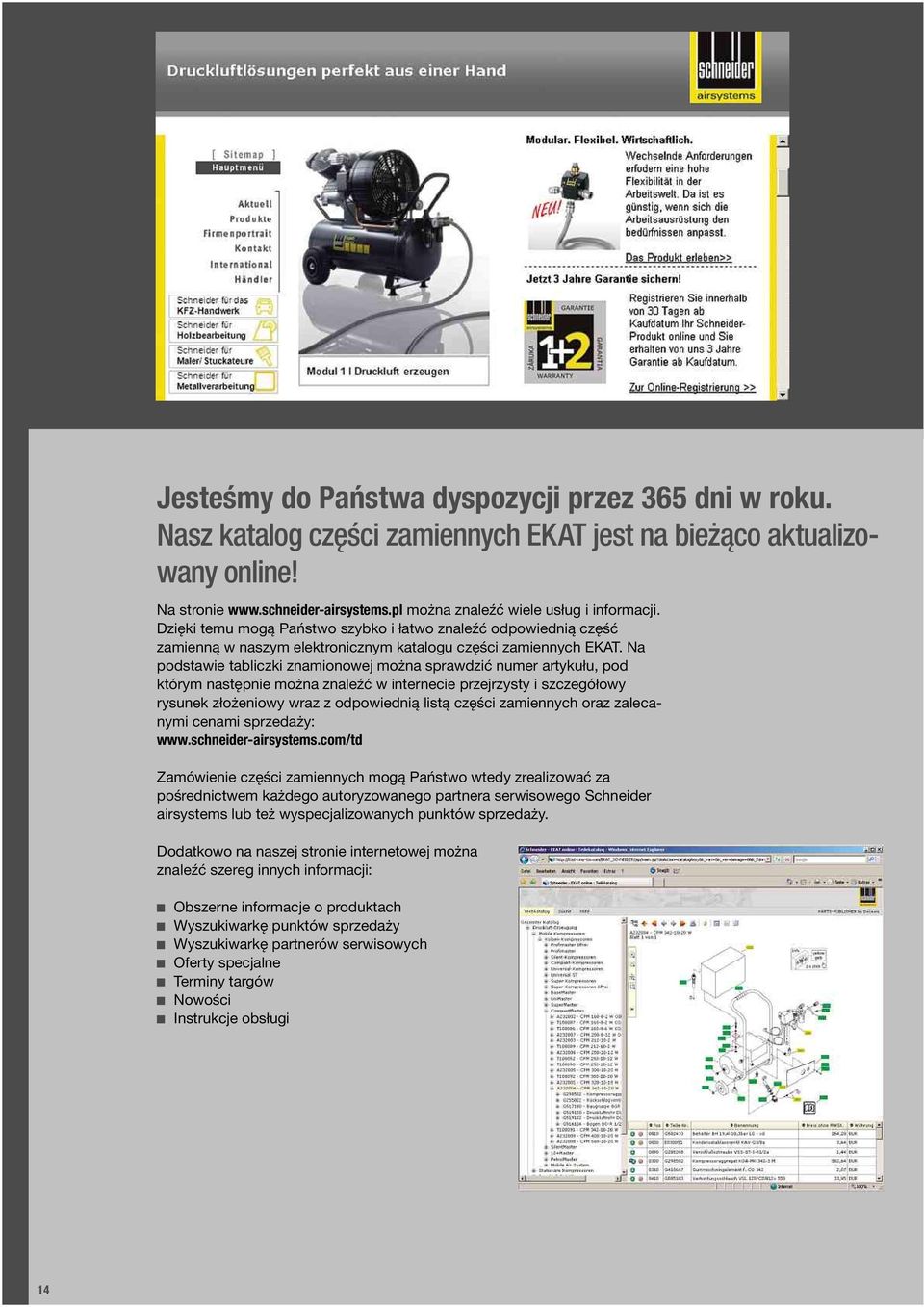

14 JesteśmydoPaństwa dyspozycjiprzez 365dni wroku. Nasz katalogczęścizamiennychekat jest na bieżąco aktualizowany online! Na stronie można znaleźć wiele usług i informacji. Dzięki temu mogą Państwo szybko i łatwo znaleźć odpowiednią część zamienną w naszym elektronicznym katalogu części zamiennych EKAT. Na podstawie tabliczki znamionowej można sprawdzić numer artykułu, pod którym następnie można znaleźć w internecie przejrzysty i szczegółowy rysunek złożeniowy wraz z odpowiednią listą części zamiennych oraz zalecanymi cenami sprzedaży: Zamówienie części zamiennych mogą Państwo wtedy zrealizować za pośrednictwem każdego autoryzowanego partnera serwisowego Schneider airsystems lub też wyspecjalizowanych punktów sprzedaży. Dodatkowo na naszej stronie internetowej można znaleźć szereg innych informacji: Obszerne informacje o produktach Wyszukiwarkę punktów sprzedaży Wyszukiwarkę partnerów serwisowych Oferty specjalne Terminy targów Nowości Instrukcje obsługi 14

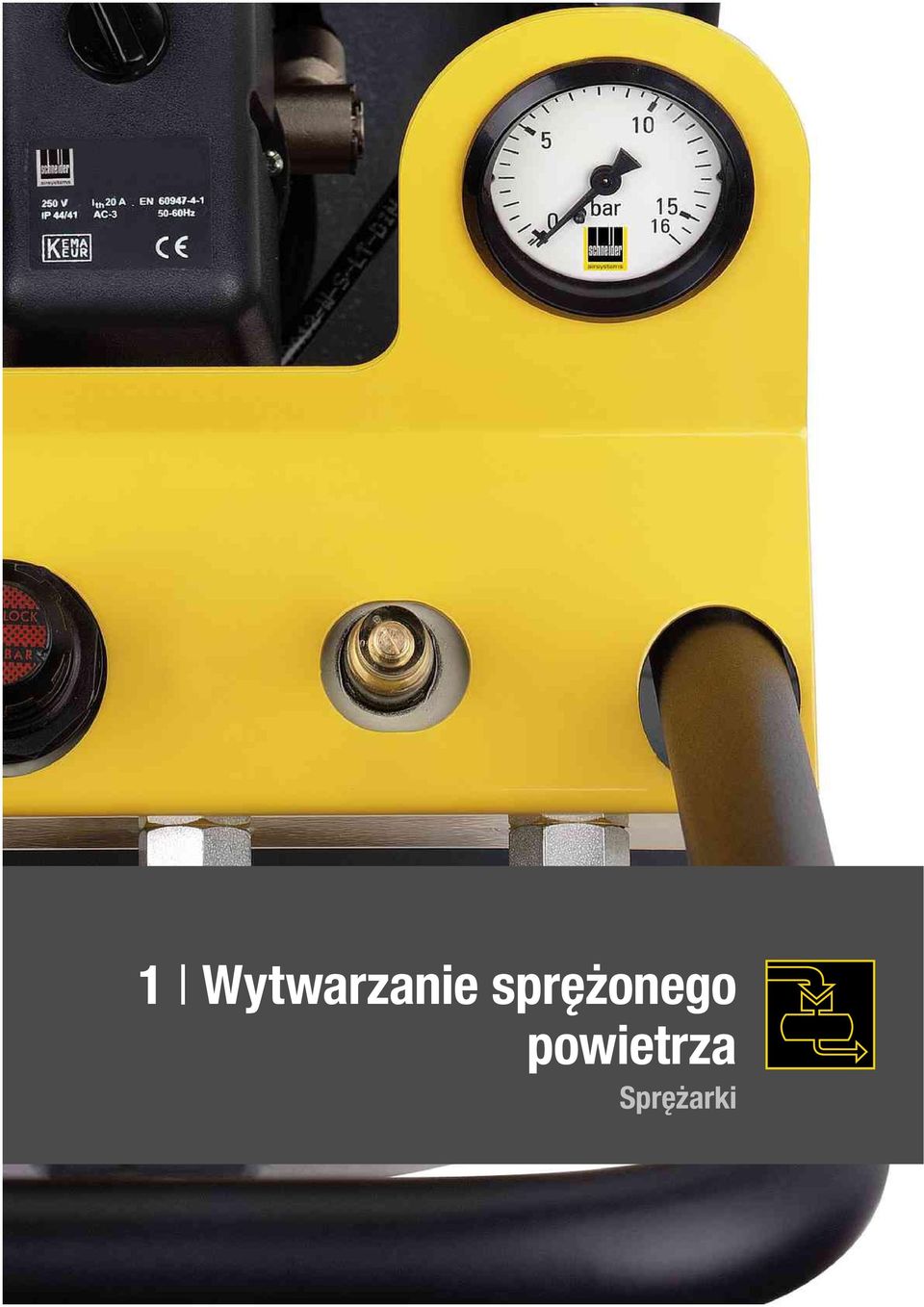

15 1 Wytwarzaniesprężonego powietrza Sprężarki

16 Mobilne sprężarki UniMaster Uniwersalnygeniusz Mobilne sprężarki tłokowe wyposażone są seryjnie w zawór bezpieczeństwa, manometr do pomiaru ciśnienia w zbiorniku oraz zawór spustowy kondensatu. Przełącznik ciśnieniowy wraz z włącznikiem/wyłącznikiem i odciążeniem rozruchu umożliwia automatyczną eksploatację. Przyspawany w tylnej części uchwyt ułatwia przeładowywanie i transport. Sprzężarki UniMaster są dostępne w pięciu klasach wydajności w zakresie pomiędzy 1,1 i4,0 kw wwariancie standardowym oraz EXTRA. Sprężarki EXTRA odznaczają się szczególnie bogatym wyposażeniem oraz podwyższonym komfortem obsługi. CompactMaster Sprężarka może być tak lekka iporęczna. Dzięki swej wytrzymałej, zwartej ilekkiej konstrukcji sprężarki CompactMaster to niezawodne urządzenia, stosowane na budowach i podczas wykańczania wnętrz: wielokrotnie sprawdzone wpraktyce idostępne również wwersji bezolejowej. 16

17 SilentMaster 10 + Master PetrolMaster Szczególnie spokojny typ. Specjalna izolacja dźwiękowa zapewnia wyjątkowo cichą pracę sprężarek mobilnych np. bezpośrednio na stanowisku pracy. Wszystkie modele są kompletnie wyposażone pod względem technicznym i dostępne również wwersji bezolejowej. W razie potrzeby dostarcza duże ciśnienie. W przypadku wyższych wymogów w związku z ciśnieniem, rzędu 15 bar, warunki te można spełnić bez problemu dzięki modelowi 10 + Master. Kompletne wyposażenie wreduktor ciśnienia zfiltrem, naolejacz i zbiornik zpowłoką wewnętrzną owytrzymałej, wysokiej jakości konstrukcji. Spełnia najwyższe wymagania rzemiosła. Niezależny odsieci energetycznej. Seria sprężarek onajwyższej jakości dla rzemiosła pracujących niezależnie od sieci zasilającej podczas pracy zciśnieniem do 15 bar zapewnia optymalną i niezawodną moc. Regulacja biegu jałowego oraz prędkości obrotowej umożliwia czas pracy rzędu 100%. 17

18 UniMaster Tradycyjne rozwiązanie zpoziomym zbiornikiem Łatwy transport dzięki dobranemu optymalnie rozmiarowi kół iprzyspawanemu ztyłu uchwytowi Duży komfort pracy idoskonały ogląd dzięki dwóm manometrom, które umożliwiają jednoczesny odczyt ciśnienia w zbiorniku iroboczego Wysokie bezpieczestwo, potwierdzane przez 10 lub 15 lat gwarancji na przerdzewienie zbiornika Proste podłączanie narzędzi dzięki seryjnemu szybkozłączu Tryb pracy wpełni automatycznej dzięki zastosowaniu włącznika/wyłącznika, odciążenia rozruchu izabezpieczenia silnika 18

19 Nasze sprężarki EXTRA na przykładzie UNM WX Przyjaznydla użytkownika panel sterujący dla zapewnienia łatwego odczytu manometru iochrony delikatnych elementów Bardzo długi uchwyt, ułatwiający komfortowy transport 15 lat gwarancji na przerdzewienie zbiornika Elastyczne zastosowanie dzięki oddzielnym odprowadzeniom sprężonego powietrza dla powietrza zmgłą olejową ibez, wyposażonym w szybkozłączkę zabezpieczającą Wysoki komfort przejazdu izabezpieczenie przed przebiciem dzięki stabilnym kółkom zmiękkiej gumy Wysoki komfort obsługi dzięki spustowi kondensatu na wygodnej wysokości Mobilne zastosowanie dzięki przednim rolkom skrętnym Wyposażenie EXTRA Nasze sprężarki UniMaster EXTRA odznaczają się bardzo bogatym wyposażeniem i wysokim komfortem obsługi, zapewniając tym samym doskonałe wyniki pracy oraz zadowolenie klientów. Wszystkie produkty EXTRA na pierwszy rzut oka dają się rozpoznać po symbolu EXTRA. 19

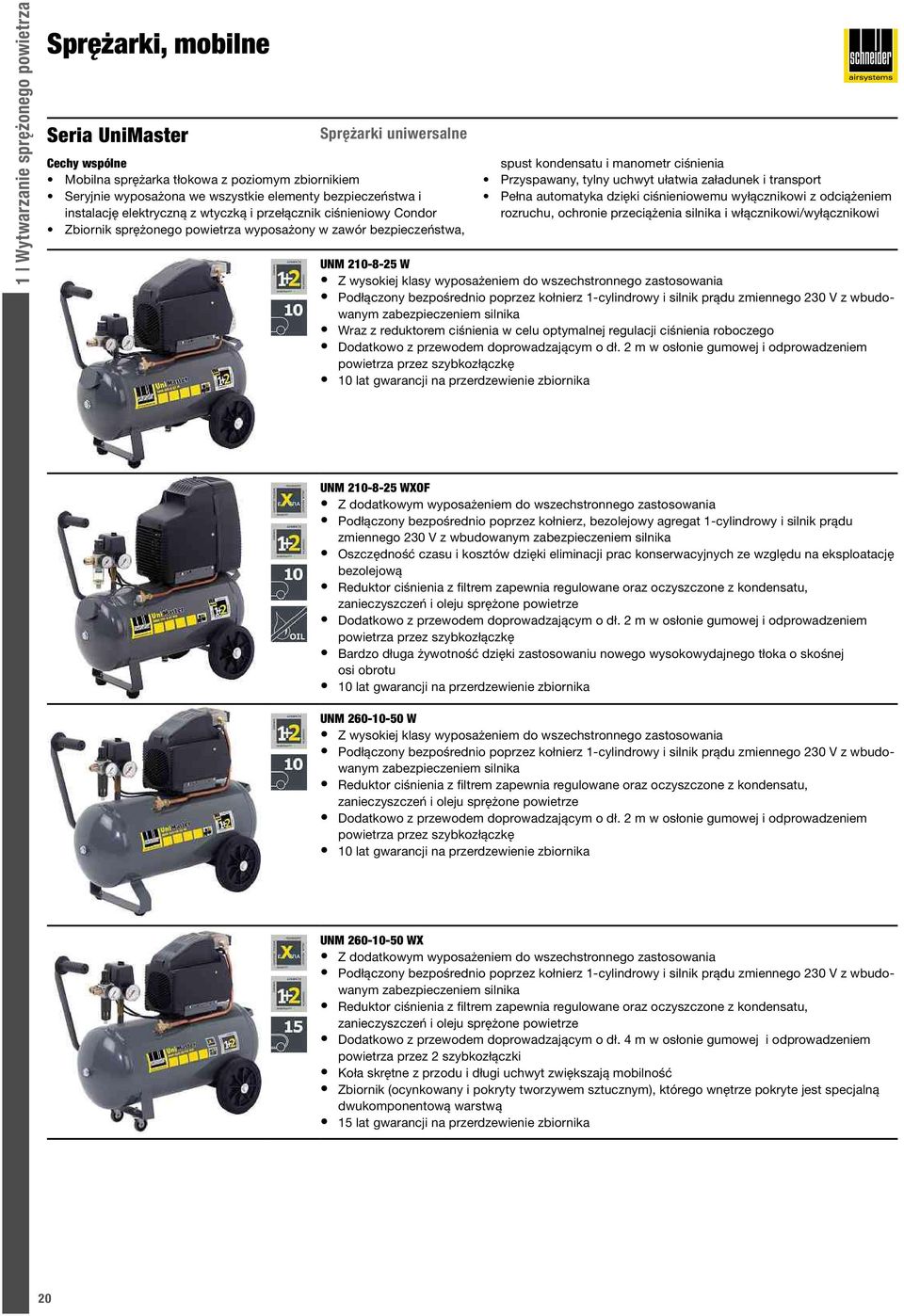

20 1 Wytwarzanie sprężonego powietrza Sprężarki, mobilne Seria UniMaster Sprężarki uniwersalne Cechy wspólne Mobilna sprężarka tłokowa zpoziomym zbiornikiem Seryjnie wyposażona we wszystkie elementy bezpieczeństwa i instalację elektryczną zwtyczką iprzełącznik ciśnieniowy Condor Zbiornik sprężonego powietrza wyposażony wzawór bezpieczeństwa, spust kondensatu imanometr ciśnienia Przyspawany, tylny uchwyt ułatwia załadunek itransport Pełna automatyka dzięki ciśnieniowemu wyłącznikowi zodciążeniem rozruchu, ochronie przeciążenia silnika iwłącznikowi/wyłącznikowi UNM W Zwysokiej klasy wyposażeniem do wszechstronnego zastosowania Podłączony bezpośrednio poprzez kołnierz 1-cylindrowy isilnik prądu zmiennego 230 Vzwbudowanym zabezpieczeniem silnika Wraz zreduktorem ciśnienia wcelu optymalnej regulacji ciśnienia roboczego Dodatkowo zprzewodem doprowadzającym odł. 2mwosłonie gumowej iodprowadzeniem powietrza przez szybkozłączkę 10 lat gwarancji na przerdzewienie zbiornika UNM WXOF Zdodatkowym wyposażeniem do wszechstronnego zastosowania Podłączony bezpośrednio poprzez kołnierz, bezolejowy agregat 1-cylindrowy isilnik prądu zmiennego 230 Vzwbudowanym zabezpieczeniem silnika Oszczędność czasu ikosztów dzięki eliminacji prac konserwacyjnych ze względu na eksploatację bezolejową Reduktor ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone zkondensatu, zanieczyszczeń ioleju sprężone powietrze Dodatkowo zprzewodem doprowadzającym odł. 2mwosłonie gumowej iodprowadzeniem powietrza przez szybkozłączkę Bardzo długa żywotność dzięki zastosowaniu nowego wysokowydajnego tłoka oskośnej osi obrotu 10 lat gwarancji na przerdzewienie zbiornika UNM W Zwysokiej klasy wyposażeniem do wszechstronnego zastosowania Podłączony bezpośrednio poprzez kołnierz 1-cylindrowy isilnik prądu zmiennego 230 Vzwbudowanym zabezpieczeniem silnika Reduktor ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone zkondensatu, zanieczyszczeń ioleju sprężone powietrze Dodatkowo zprzewodem doprowadzającym odł. 2mwosłonie gumowej iodprowadzeniem powietrza przez szybkozłączkę 10 lat gwarancji na przerdzewienie zbiornika UNM WX Zdodatkowym wyposażeniem do wszechstronnego zastosowania Podłączony bezpośrednio poprzez kołnierz 1-cylindrowy isilnik prądu zmiennego 230 Vzwbudowanym zabezpieczeniem silnika Reduktor ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone zkondensatu, zanieczyszczeń ioleju sprężone powietrze Dodatkowo zprzewodem doprowadzającym odł. 4mwosłonie gumowej iodprowadzeniem powietrza przez 2szybkozłączki Koła skrętne zprzodu idługi uchwyt zwiększają mobilność Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika 20

21 Sprężarki, mobilne UNM W Zwysokiej klasy wyposażeniem do wszechstronnego zastosowania Znapędem za pomocą pasa klinowego, 2cylindrami wukładzie rzędowym wcelu zapewnienia równomiernej pracy isilnikiem prądu zmiennego 230 Vzzewnętrznym zabezpieczeniem silnika Niska prędkość obrotowa sprężarki -dzięki temu ochrona podzespołów sprężarki przed zużyciem, obniżenie poziomu hałasu iredukcja wibracji Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Reduktor ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone zkondensatu, zanieczyszczeń ioleju sprężone powietrze Dodatkowo zprzewodem doprowadzającym odł. 2mwosłonie gumowej iodprowadzeniem powietrza przez szybkozłączkę 10 lat gwarancji na przerdzewienie zbiornika 1 Wytwarzanie sprężonego powietrza UNM WX Zdodatkowym wyposażeniem do wszechstronnego zastosowania Spust kondensatu nawysokości obsługi Znapędem za pomocą pasa klinowego, 2cylindrami wukładzie rzędowym wcelu zapewnienia równomiernej pracy isilnikiem prądu zmiennego 230 Vzzewnętrznym zabezpieczeniem silnika Niska prędkość obrotowa sprężarki -dzięki temu ochrona podzespołów sprężarki przed zużyciem, obniżenie poziomu hałasu iredukcja wibracji Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Zoptymalizowany panel sterujący z czytelnymi dla użytkownika manometrami i osłoną delikatnych części Dodatkowo zprzewodem doprowadzającym odł. 4mwosłonie gumowej iodprowadzeniem powietrza przez 2szybkozłączki bezpieczeństwa Koła skrętne zprzodu idługi uchwyt zwiększają mobilność Tylne koła wykonane są zmiękkiej gumy. Oznacza to odporność na uszkodzenia kół ztworzywa sztucznego przy równoczesnym komforcie jazdy Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika UNM D Zwysokiej klasy wyposażeniem do wszechstronnego zastosowania Znapędem za pomocą pasa klinowego, 2cylindrami wukładzie rzędowym wcelu zapewnienia równomiernej pracy isilnikiem trójfazowym 400 Vzzewnętrznym zabezpieczeniem silnika Niska prędkość obrotowa sprężarki -dzięki temu ochrona podzespołów sprężarki przed zużyciem, obniżenie poziomu hałasu iredukcja wibracji Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Reduktor ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone zkondensatu, zanieczyszczeń ioleju sprężone powietrze Dodatkowo zprzewodem doprowadzającym odł. 2mwosłonie gumowej iodprowadzeniem powietrza przez szybkozłączkę Przewód zasilający urządzenie ze zmieniaczem faz 10 lat gwarancji na przerdzewienie zbiornika UNM DX Zdodatkowym wyposażeniem do wszechstronnego zastosowania Spust kondensatu nawysokości obsługi Znapędem za pomocą pasa klinowego, 2cylindrami wukładzie rzędowym wcelu zapewnienia równomiernej pracy isilnikiem trójfazowym 400 Vzzewnętrznym zabezpieczeniem silnika Niska prędkość obrotowa sprężarki -dzięki temu ochrona podzespołów sprężarki przed zużyciem, obniżenie poziomu hałasu iredukcja wibracji Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Zoptymalizowany panel sterujący zczytelnymi dla użytkownika manometrami iosłoną delikatnych części Dodatkowo zprzewodem doprowadzającym odł. 4mwosłonie gumowej i odprowadzeniem powietrza przez 2szybkozłączki bezpieczeństwa Przewód zasilający urządzenie ze zmieniaczem faz Koła skrętne zprzodu idługi uchwyt zwiększają mobilność Tylne koła wykonane są zmiękkiej gumy. Oznacza to odporność na uszkodzenia kół ztworzywa sztucznego przy równoczesnym komforcie jazdy Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika 21

22 1 Wytwarzanie sprężonego powietrza Sprężarki, mobilne UNM D Zwysokiej klasy wyposażeniem do wszechstronnego zastosowania Znapędem za pomocą pasa klinowego, agregatem odwóch stopniach sprężania znapędem za pomocą pasa klinowego, 2cylindrami wukładzie rzędowym isilnikiem trójfazowym 400 Vz zewnętrznym zabezpieczeniem silnika Niska prędkość obrotowa sprężarki -dzięki temu ochrona podzespołów sprężarki przed zużyciem, obniżenie poziomu hałasu iredukcja wibracji Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Reduktor ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone zkondensatu, zanieczyszczeń ioleju sprężone powietrze Dodatkowo zprzewodem doprowadzającym odł. 2mwosłonie gumowej iodprowadzeniem powietrza przez szybkozłączkę Przewód zasilający urządzenie ze zmieniaczem faz 10 lat gwarancji na przerdzewienie zbiornika UNM DX Zdodatkowym wyposażeniem do wszechstronnego zastosowania Spust kondensatu nawysokości obsługi Znapędem za pomocą pasa klinowego, agregatem odwóch stopniach sprężania znapędem za pomocą pasa klinowego, 2cylindrami wukładzie rzędowym isilnikiem trójfazowym 400 Vz zewnętrznym zabezpieczeniem silnika Niska prędkość obrotowa sprężarki -dzięki temu ochrona podzespołów sprężarki przed zużyciem, obniżenie poziomu hałasu iredukcja wibracji Jednostka armaturowa zreduktorem ciśnienia zfiltrem dla regulowanego ioczyszczonego z kondensatu, zanieczyszczeń ioleju sprężonego powietrza Zoptymalizowany panel sterujący zczytelnymi dla użytkownika manometrami iosłoną delikatnych części Dodatkowo zprzewodem doprowadzającym odł. 4mwosłonie gumowej iodprowadzeniem powietrza przez 2szybkozłączki bezpieczeństwa Przewód zasilający urządzenie ze zmieniaczem faz Koła skrętne zprzodu idługi uchwyt zwiększają mobilność Tylne koła wykonane są zmiękkiej gumy. Oznacza to odporność na uszkodzenia kół ztworzywa sztucznego przy równoczesnym komforcie jazdy Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika Wydajność ssawna (l/min) Wydajność wyjściowa (l/min) Moc napędowa (kw) Napięcie (V) Prędkość obrotowa (min -1 ) Poj. zbior. (l) Poziom hałasu (db(a)) 1) Wymiary (szer. xgł. x wys.) UNM W A , x365x595 UNM WXOF A , x365x635 UNM W A , x425x640 UNM WX A , x425x640 UNM W A , x410x810 UNM WX A , x410x870 UNM D A , x495x895 UNM DX A , x505x935 UNM D A , x495x1000 UNM DX A , x505x1000 1) Moc akustyczna wg DIN EN ISO 3744 (dyrektywa RL 2000/14/WE) 22

23 CompactMaster Lekkie iporęczne idealne do zastosowania na budowie Szczególne zalety na przykładzie urządzenia CPM W Idealne zastosowanie przenośne na placach budowy iprzy wyposażaniu wnętrz dzięki małemu ciężarowi ikompaktowej konstrukcji Doskonałe właściwości transportowe dzięki regulowanemu kabłąkowi, który jest obsługiwany wbardzo łatwy sposób za pomocą specjalnego urządzenia zaciskowego Pokonywanie schodów jest owiele łatwiejsze dzięki dużym ioptymalnie rozmieszczonym kółkom Bardzo wytrzymałe wykonanie dzięki optymalnej ochronie wszystkich podatnych na uszkodzenie elementów, jak przełącznik ciśnieniowy, manometr i armatura Dłuższy okres użytkowania podłączonych narzędzi dzięki mniejszej zawartości wilgoci wsprężonym powietrzu (usuwanie kondensatu przez dochładzacz ireduktor ciśnienia zfiltrem) Duży komfort pracy idoskonały ogląd dzięki dwóm manometrom, które umożliwiają jednoczesny odczyt ciśnienia w zbiorniku iroboczego Optymalne wyniki pracy iobsługa dzięki odprowadzeniu sprężonego powietrza zmgłą olejową ibez przez szybkozłączki Bardzo długi okres użytkowania zbiornika wykonanego ze stali gatunkowej fosforowanej cynkowo zwypaloną powłoką wewnętrzną ztego względu udzielanych jest 15 lat gwarancji na przerdzewienie 23

24 1 Wytwarzanie sprężonego powietrza Sprężarki, mobilne Seria CompactMaster Sprężarki do zadań specjalnych Wyjątkowo lekkie iporęczne Cechy wspólne Sprężarki tłokowe Zastosowanie: wszczególności na placach budowy iprzy pracach wykończeniowych Seryjnie wyposażona we wszystkie elementy bezpieczeństwa i instalację elektryczną zwtyczką iprzełącznik ciśnieniowy Condor Pełna automatyka dzięki ciśnieniowemu wyłącznikowi zodciążeniem rozruchu, ochronie przeciążenia silnika iwłącznikowi/wyłącznikowi Zbiornik sprężonego powietrza wyposażony wzawór bezpieczeństwa, spust kondensatu imanometr ciśnienia Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Wszystkie delikatne części, takie jak wyłącznik ciśnieniowy, manometr, armatura itp. są bardzo dobrze zabezpieczone CPM W Przenośna imobilna 1cylinder Agregat podłączony bezpośrednio poprzez kołnierz Doskonałe właściwości transportowe dzięki regulowanej wysokości uchwytu, który jest bardzo łatwy wobsłudze zużyciem specjalnego zatrzasku Transport wpozycji stojącej lub leżącej Proste pokonywanie schodów dzięki dużym ioptymalnie rozmieszczonym kółkom Łatwa wobsłudze idobrze zabezpieczona jednostka armaturowa Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Uniwersalna dzięki przewodowi doprowadzającemu odł. 4mwosłonie gumowej Urządzenie do nawijania przewodu zapobiega plątaninie przewodów Dwa manometry do pomiaru ciśnienia wzbiorniku iciśnienia roboczego Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika CPM W Przenośna imobilna 1cylinder Agregat podłączony bezpośrednio poprzez kołnierz Niskie obroty ograniczają wibracje, chronią elementy sprężarki iredukują poziom hałasu Dobre właściwości rozruchowe Doskonałe właściwości transportowe dzięki regulowanej wysokości uchwytu, który jest bardzo łatwy wobsłudze zużyciem specjalnego zatrzasku Transport wpozycji stojącej lub leżącej Proste pokonywanie schodów dzięki dużym ioptymalnie rozmieszczonym kółkom Łatwa wobsłudze idobrze zabezpieczona jednostka armaturowa Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Uniwersalna dzięki przewodowi doprowadzającemu odł. 4mwosłonie gumowej Urządzenie do nawijania przewodu zapobiega plątaninie przewodów Dwa manometry do pomiaru ciśnienia wzbiorniku iciśnienia roboczego Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika CPM W-oilfree Przenośna, wyjątkowo poręczna ilekka 1cylinder Agregat podłączony bezpośrednio poprzez kołnierz Bezolejowe użytkowanie -oszczędność na wymianie oleju, kondensat nie jest zanieczyszczony olejem Reduktor do nastawiania ciśnienia roboczego 10 lat gwarancji na przerdzewienie zbiornika 24

25 Sprężarki, mobilne CPM W-oilfree Przenośna, wyjątkowo poręczna ilekka 1cylinder Agregat podłączony bezpośrednio poprzez kołnierz Bezolejowe użytkowanie -oszczędność na wymianie oleju, kondensat nie jest zanieczyszczony olejem Reduktor do nastawiania ciśnienia roboczego Stabilny stelaż ramowy ze zbiornikiem 6l 10 lat gwarancji na przerdzewienie zbiornika 1 Wytwarzanie sprężonego powietrza CPM W Przenośna 1cylinder Agregat podłączony bezpośrednio poprzez kołnierz Reduktor ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone zkondensatu, zanieczyszczeń ioleju sprężone powietrze Otaczająca rama stanowi ochronę zarówno dla zbiornika, jak również dla wszystkich delikatnych elementów armatury 10 lat gwarancji na przerdzewienie zbiornika CPM W-oilfree Przenośna 1cylinder Agregat podłączony bezpośrednio poprzez kołnierz Transport wpozycji stojącej lub leżącej Nawet dziesięciokrotnie dłuższy okres użytkowania wstosunku do konwencjonalnych sprężarek bezolejowych dzięki wykonaniu znajwyższej jakości materiałów odpornych na zużycie Bezolejowe użytkowanie -oszczędność na wymianie oleju, kondensat nie jest zanieczyszczony olejem Do dyspozycji do 32% więcej wydajności dzięki zastosowaniu wysokiej mocy tłoków oskośnej osi obrotu Reduktor ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone zkondensatu, zanieczyszczeń ioleju sprężone powietrze Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika CPM W Przenośna imobilna 1cylinder Agregat podłączony bezpośrednio poprzez kołnierz Transport wpozycji stojącej lub leżącej Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Osłona armatury zzabezpieczeniem antypoślizgowym Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika CPM W Mobilna 2cylindry, wrozmieszczeniu typu V Agregat podłączony bezpośrednio poprzez kołnierz Zbiornik ocynkowany ipokryty tworzywem sztucznym Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Niskie obroty ograniczają wibracje, chronią elementy sprężarki iredukują poziom hałasu Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Stabilna rama stalowa zpłytą pokrywającą 10 lat gwarancji na przerdzewienie zbiornika 25

26 1 Wytwarzanie sprężonego powietrza Sprężarki, mobilne CPM W Mobilna 2cylindry, wrozmieszczeniu typu V Zbiornik ocynkowany ipokryty tworzywem sztucznym Agregat podłączony bezpośrednio poprzez kołnierz Niskie obroty ograniczają wibracje, chronią elementy sprężarki iredukują poziom hałasu Łatwa wobsłudze idobrze zabezpieczona jednostka armaturowa Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Stabilna rama stalowa zpłytą pokrywającą 10 lat gwarancji na przerdzewienie zbiornika CPM D Mobilna 2cylindry, wrozmieszczeniu typu V Zbiornik ocynkowany ipokryty tworzywem sztucznym Agregat podłączony bezpośrednio poprzez kołnierz Niskie obroty ograniczają wibracje, chronią elementy sprężarki iredukują poziom hałasu Łatwa wobsłudze idobrze zabezpieczona jednostka armaturowa Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Stabilna rama stalowa zpłytą pokrywającą 10 lat gwarancji na przerdzewienie zbiornika Przyłącze 400 V: wtyczka Cekon ze zmieniaczem faz Wydajność ssawna (l/min) Wydajność wyjściowa (l/min) Moc napędowa (kw) Napięcie (V) Prędkość obrotowa (min -1 ) Poj. zbior. (l) Poziom hałasu (db(a)) 1) Wymiary (szer. xgł. x wys.) CPM W A , , x490x830 CPM W A , , x490x830 CPM W-oilfree A , ,0 11, x250x420 CPM W-oilfree A , ,0 13, x280x510 CPM W A , ,4 18, x300x400 CPM W-oilfree A , , x350x660 CPM W A , , x350x660 CPM W A , , x610x530 CPM W A , , x670x640 CPM D A , , x670x640 1) Moc akustyczna wg DIN EN ISO 3744 (dyrektywa RL 2000/14/WE) 26

27 SilentMaster Jeśli wymagana jest cicha praca Szczególne zalety na przykładzie urządzenia SEM W Niewielki poziom hałasu dzięki specjalnej izolacji dźwiękowej Lepszy współczynnik sprawności iduża wydajność napełniania dzięki dwucylindrowemu agregatowi wukładzie Vzjednostopniowym sprężaniem Dłuższy okres użytkowania podłączonych narzędzi dzięki mniejszej zawartości wilgoci wsprężonym powietrzu (usuwanie kondensatu przez dochładzacz ireduktor ciśnienia zfiltrem) Stabilne ustawienie ibezpieczny transport dzięki gumowym stopom ssącym ioptymalnie zwymiarowanym kołom Duża wydajność napełniania dzięki zastosowaniu konstrukcji agregatu onapędzie bezpośrednim Bardzo długi okres użytkowania zbiornika wykonanego ze stali gatunkowej fosforowanej cynkowo zwypaloną powłoką wewnętrzną ztego względu udzielanych jest 15 lat gwarancji na przerdzewienie Duży komfort pracy idoskonały ogląd dzięki dwóm manometrom, które umożliwiają jednoczesny odczyt ciśnienia w zbiorniku iroboczego Optymalne wyniki pracy iobsługa dzięki odprowadzeniu sprężonego powietrza zmgłą olejową ibez przez szybkozłączki 27

28 1 Wytwarzanie sprężonego powietrza Sprężarki, mobilne Seria SilentMaster Sprężarki do zadań specjalnych Ciche dzięki specjalnej izolacji dźwiękowej Cechy wspólne Sprężarki tłokowe Agregat podłączony bezpośrednio poprzez kołnierz 1 cylinder Seryjne wyposażenie we wszystkie elementy bezpieczeństwa i instalację elektryczną zwtyczką Zbiornik sprężonego powietrza wyposażony wzawór bezpieczeństwa, spust kondensatu imanometr ciśnienia Ciche dzięki specjalnej izolacji dźwiękowej SEM W Przenośna Całkowicie automatyczna praca poprzez wyłącznik ciśnieniowy Wyjście powietrza wyposażone wszybkozłączkę umożliwia proste podłączanie urządzeń pneumatycznych Jednostka armaturowa zreduktorem ciśnienia zfiltrem dla regulowanego ioczyszczonego z kondensatu, zanieczyszczeń ioleju sprężonego powietrza Manometr do pomiaru ciśnienia roboczego Prawie bezgłośna praca -możliwość stosowania bezpośrednio na stanowisku pracy Doskonała do prac typu Airbrush 10 lat gwarancji na przerdzewienie zbiornika SEM W Przenośna Całkowicie automatyczna praca poprzez wyłącznik ciśnieniowy Wyjście powietrza wyposażone wszybkozłączkę umożliwia proste podłączanie urządzeń pneumatycznych Jednostka armaturowa zreduktorem ciśnienia zfiltrem dla regulowanego ioczyszczonego z kondensatu, zanieczyszczeń ioleju sprężonego powietrza Manometr do pomiaru ciśnienia roboczego Prawie bezgłośna praca -możliwość stosowania bezpośrednio na stanowisku pracy Doskonała do prac typu Airbrush Redukcja ciśnienia zapewnia łagodny rozruch Specjalna głowica zapewnia niższe temperatury robocze itym samym śladową zawartość kondensatu wsprężonym powietrzu 10 lat gwarancji na przerdzewienie zbiornika SEM W-oilfree Przenośna Pełna automatyka zwyłącznikiem ciśnieniowym izaworem odciążającym Reduktor do nastawiania ciśnienia roboczego Cicha praca dzięki specjalnej obudowie agregatu Niskie obroty ograniczają wibracje, chronią elementy sprężarki iredukują poziom hałasu Bardzo długi okres użytkowania wstosunku do konwencjonalnych sprężarek bezolejowych dzięki wykonaniu znajwyższej jakości materiałów odpornych na zużycie Do dyspozycji do 32% więcej wydajności dzięki zastosowaniu wysokiej mocy tłoków oskośnej osi obrotu Bezolejowe użytkowanie -oszczędność na wymianie oleju, kondensat nie jest zanieczyszczony olejem Wyjście powietrza wyposażone wszybkozłączkę umożliwia proste podłączanie urządzeń pneumatycznych 10 lat gwarancji na przerdzewienie zbiornika SEM W-oilfree Przenośna imobilna Kompaktowa, płaska konstrukcja -nie wymaga dużo miejsca Pełna automatyka zwyłącznikiem ciśnieniowym izaworem odciążającym Reduktor do nastawiania ciśnienia roboczego Zintegrowana przegródka na wyposażenie zprzewodem spiralnym (8 x1mm, długość 4m)i pistoletem nadmuchowym Cicha praca dzięki specjalnej obudowie agregatu Bardzo długi okres użytkowania wstosunku do konwencjonalnych sprężarek bezolejowych dzięki wykonaniu znajwyższej jakości materiałów odpornych na zużycie Do dyspozycji do 32% więcej wydajności dzięki zastosowaniu wysokiej mocy tłoków oskośnej osi obrotu Bezolejowe użytkowanie -oszczędność na wymianie oleju, kondensat nie jest zanieczyszczony olejem Wyjście powietrza wyposażone wszybkozłączkę umożliwia proste podłączanie urządzeń pneumatycznych 10 lat gwarancji na przerdzewienie zbiornika 28

29 Sprężarki, mobilne SEM W Mobilna Pełna automatyka dzięki ciśnieniowemu wyłącznikowi zodciążeniem rozruchu, ochronie przeciążenia silnika iwłącznikowi/wyłącznikowi Duży dochładzacz sprężonego powietrza -mniej wilgoci wpowietrzu Wyjścia wyposażone wszybkozłączkę umożliwiają łatwe podłączanie narzędzi pneumatycznych Agregat zizolacją dźwiękową Dwa manometry do pomiaru ciśnienia wzbiorniku iciśnienia roboczego Jednostka armaturowa zreduktorem ciśnienia zfiltrem dla regulowanego ioczyszczonego z kondensatu, zanieczyszczeń ioleju sprężonego powietrza 10 lat gwarancji na przerdzewienie zbiornika 1 Wytwarzanie sprężonego powietrza SEM W Obniżony poziom wibracji dzięki niskim obrotom Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Duży dochładzacz sprężonego powietrza -mniej wilgoci wpowietrzu Pełna automatyka ze specjalnym odciążeniem rozruchu, ochroną przeciążenia silnika i włącznikiem/wyłącznikiem Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Wyjścia wyposażone wszybkozłączkę umożliwiają łatwe podłączanie narzędzi pneumatycznych Dwa manometry do pomiaru ciśnienia wzbiorniku iciśnienia roboczego Agregat zobudową dźwiękochłonną, ze zintegrowanym dodatkowym wentylatorem elektrycznym 2cylindry, wrozmieszczeniu typu V Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika Wydajność ssawna (l/min) Wydajność wyjściowa (l/min) Moc napędowa (kw) Napięcie (V) Prędkość obrotowa (min -1 ) Poj. zbior. (l) Poziom hałasu (db(a)) Wymiary (szer. xgł. x wys.) SEM W A , ) 410x190x435 SEM W A , ) 360x360x480 SEM W-oilfree A , ) 380x210x430 SEM W-oilfree A , ) 460x220x650 SEM W A , ) 1000x390x770 SEM W A , ) 970x480x770 1) Poziom ciśnienia akustycznego wodległości 4mwg79/113 EWG, L(PA4) 2) Moc akustyczna wg DIN EN ISO 3744 (dyrektywa RL 2000/14/WE) 29

30 10 + Master Dla potężnego ciśnienia do 15 bar Szczególne zalety na przykładzie urządzenia ZPM D Możliwość stosowania sprężonego powietrza ociśnieniu do 15 bar poprzez wysokowydajne agregaty idealnie dopasowane do większych wymagań Spokojna praca ioptymalne chłodzenie dzięki dużemu wirnikowi wentylatora zniezawodnym napędem pasem klinowym Dłuższy okres użytkowania podłączonych narzędzi dzięki mniejszej zawartości wilgoci wsprężonym powietrzu (usuwanie kondensatu przez dochładzacz ireduktor ciśnienia zfiltrem) Jeszcze większa wydajność iwiększy współczynnik sprawności dzięki zoptymalizowanym agregatom dwucylindrycznym ze sprężaniem jedno lub dwustopniowym Bardzo długi okres użytkowania zbiornika wykonanego ze stali gatunkowej fosforowanej cynkowo zwypaloną powłoką wewnętrzną ztego względu udzielanych jest 15 lat gwarancji na przerdzewienie Stabilne ustawienie ibezpieczny transport dzięki gumowym stopom ssącym idużym, oponom pneumatycznym Optymalne wyniki pracy iobsługa dzięki odprowadzeniu sprężonego powietrza zmgłą olejową ibez przez szybkozłączki Duży komfort pracy idoskonały ogląd dzięki dwóm manometrom, które umożliwiają jednoczesny odczyt ciśnienia w zbiorniku iroboczego 30

31 Sprężarki, mobilne Seria 10+Master Sprężarki do zadań specjalnych Kiedy potrzeba więcej niż 10 bar Cechy wspólne Sprężarki tłokowe Seryjne wyposażenie we wszystkie elementy bezpieczeństwa i instalację elektryczną zwtyczką Pełna automatyka dzięki ciśnieniowemu wyłącznikowi zodciążeniem rozruchu, ochronie przeciążenia silnika iwłącznikowi/wyłącznikowi Zbiornik sprężonego powietrza wyposażony wzawór bezpieczeństwa, spust kondensatu imanometr ciśnienia ZPM W Przenośna 1cylinder Agregat podłączony bezpośrednio poprzez kołnierz Niskie obroty ograniczają wibracje, chronią elementy sprężarki iredukują poziom hałasu do 15 bar Dodatkowe wyjście powietrza wyposażone wszybkozłączkę zapewnia maksymalne ciśnienie Jednostka armaturowa zreduktorem ciśnienia zfiltrem dla regulowanego ioczyszczonego z kondensatu, zanieczyszczeń ioleju sprężonego powietrza Otaczająca rama stanowi ochronę zarówno dla zbiornika, jak również dla wszystkich delikatnych elementów armatury 10 lat gwarancji na przerdzewienie zbiornika 1 Wytwarzanie sprężonego powietrza ZPM D Mobilna 2cylindry rozmieszczone szeregowo zapewniają niezwykle spokojną pracę Dwustopniowo sprężający agregat do 15 bar Przyłącze 400 V: wtyczka Cekon ze zmieniaczem faz Napęd przekazywany pasem klinowym Niskie obroty Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Duży dochładzacz sprężonego powietrza -mniej wilgoci wpowietrzu Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Dwa koła jezdne pompowane powietrzem idwie gumowe przyssawki gwarantują stabilność Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika ZPM D Mobilna 2cylindry rozmieszczone szeregowo zapewniają niezwykle spokojną pracę Dwustopniowo sprężający agregat Przyłącze 400 V: wtyczka Cekon ze zmieniaczem faz Napęd przekazywany pasem klinowym Niskie obroty Duże koło napędowe wentylatora zapewniające optymalne chłodzenie Duży dochładzacz sprężonego powietrza -mniej wilgoci wpowietrzu Jednostka armaturowa zreduktorem ciśnienia zfiltrem zapewnia regulowane oraz oczyszczone z kondensatu, zanieczyszczeń ioleju sprężone powietrze Wyjścia powietrza wyposażone wszybkozłączkę umożliwiają proste podłączanie urządzeń pneumatycznych Dwa koła jezdne pompowane powietrzem idwie gumowe przyssawki gwarantują stabilność Zpowodu wielkości zbiornika konieczne są kontrole przeprowadzane przez Urząd Dozoru Technicznego Zbiornik (ocynkowany ipokryty tworzywem sztucznym), którego wnętrze pokryte jest specjalną dwukomponentową warstwą 15 lat gwarancji na przerdzewienie zbiornika Wydajność ssawna (l/min) Wydajność wyjściowa (l/min) Moc napędowa (kw) Napięcie (V) Prędkość obrotowa (min -1 ) Poj. zbior. (l) Poziom hałasu (db(a)) 1) Wymiary (szer. xgł. x wys.) ZPM W A , , x300x430 ZPM D A , x450x880 ZPM D A , x480x960 1) Moc akustyczna wg DIN EN ISO 3744 (dyrektywa RL 2000/14/WE) 31
