Rozdział 5 Powietrzne pompy ciepła do montażu zewnętrznego

Transkrypt

1 Rozdział Powietrzne pompy ciepła do montażu zewnętrznego LA 6-18S-TU 1- i 2-sprężarkowe pompy ciepła 139 HPL 6-18S-TUW Zestawy pomp ciepła LA 6-18S-TU z wieżą hydrauliczną HWK HPL 6-9S-TUW2 Zestawy pomp ciepła LA 6-9S-TU z wieżą hydrauliczną HWK 230EconS 139 LA 2-60TU-2 2-sprężarkowe pompy ciepła 143 LA 22-33TBS 2-sprężarkowe pompy ciepła 148 Uniwersalne akcesoria do powietrznych pomp ciepła 11 Zestawienie możliwości powietrznych pomp ciepła 14 Zestawienie podstawowego osprzętu do powietrznych pomp ciepła 16 Schematy hydrauliczne z powietrznymi pompami ciepła 160 Schematy hydrauliczne z powietrznymi pompami ciepła i wieżą hydrauliczną HWK

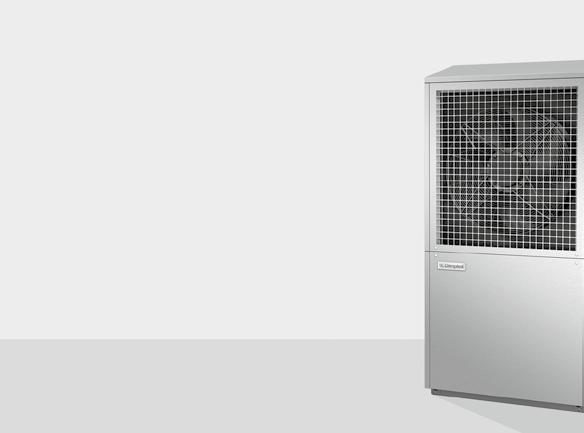

2 Na ilustracji: LA 9-18S-TU 137

3 Made in Germany Simply More Quality 138

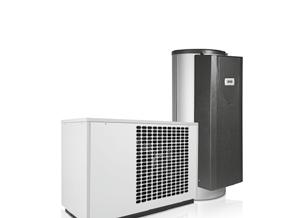

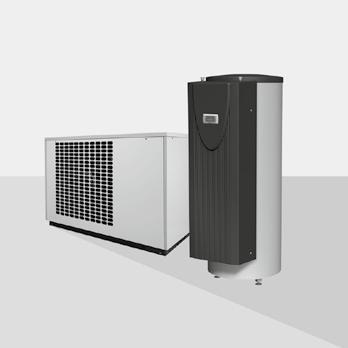

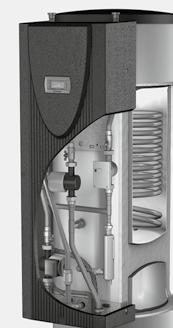

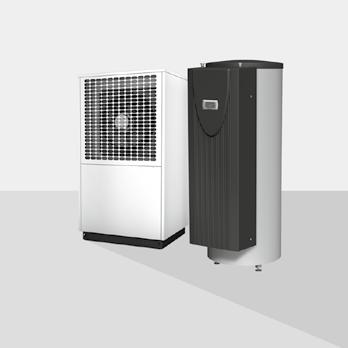

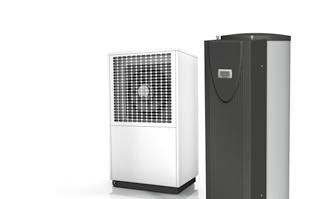

4 LA 6-18S-TU HPL 6-18S-TUW HPL 6-9S-TUW2 1- i 2-sprężarkowe pompy ciepła Zestawy pomp ciepła: LA 6-18S-TU z wieżą hydrauliczną HWK 332 i LA 6-9S-TU z wieżą hydrauliczną HWK 230EconS LA 6-18S-TU 1- i 2-sprężarkowe pompy ciepła HPL 6-18S-TUW zestawy pomp ciepła LA 6-18S-TU z wieżą hydrauliczną HWK 332 HPL 6-9S-TUW2 zestawy pomp ciepła LA 6-9S-TU z wieżą hydrauliczną HWK 230EconS HPL 6S-TUW HPL 6S-TUW-2 SG HPL 9-18S-TUW HPL 9-S-TUW-2 LA 9-18S-TU LA 6S-TU UWAGA: pompy ciepła serii LA S-TU z możliwością chłodzenia aktywnego (LA S-TUR), patrz: rozdział 7 Charakterystyka LA 6-18S-TU to wysokowydajne pompy ciepła do montażu zewnętrznego ze sterownikiem WPM EconS przeznaczone do ogrzewania. Charakteryzują się cichą pracą dzięki użyciu wolnoobrotowych, modulowanych wentylatorów z silnikiem EC. Szczelnie zamknięta komora sprężarki posiada swobodnie pływającą płytę podstawy sprężarki w celu odsprzężenia dźwięku materiałowego, a wysokowydajny parownik, elektroniczny zawór rozprężny oraz COP-booster zapewniają wysokie współczynniki COP. Montaż możliwy jest blisko ściany minimalny odstęp od ściany po stronie zasysu to zaledwie 0 cm. Automatyka WPM EconS daje możliwość sterowania instalacją c.o./c.w.u., automatycznym wygrzewem antybakteryjnym oraz cyrkulacją, obiegami bezpośrednimi i mieszaczowymi, a także współpracy w układach biwalentnych i basenowych. Umożliwia również komfortową regulację ogrzewania poprzez np. strefowe sterowanie ogrzewaniem podłogowym lub komunikację przez Ethernet/smartfon/tablet przy wykorzystaniu modułu NWPM*. LA 6-18S-TU posiadają zintegrowany automatyczny pomiar wytworzonej energii cieplnej. Standardowo oferowane są w kolorze biało-szarym, opcjonalnie możliwe jest zamówienie urządzeń w dowolnym kolorze z palety RAL (do wyboru 162 kolorów). Uniwersalna konstrukcja wyposażona jest w jedną sprężarkę (LA 6-12S-TU) lub 2 sprężarki (LA 18S-TU) i zapewnia elastyczne możliwości rozbudowy. Zalety + Urządzenia w zakresie mocy 6-18 kw. + Konstrukcja zoptymalizowana do pracy w polskich warunkach klimatycznych zakres temperatur pracy od -22 C do +3 C. + Wygodna instalacja dzięki niewielkiej minimalnej odległości urządzeń od budynku (zaledwie 0, m). + Cicha praca dzięki innowacyjnym wentylatorom EC oraz wydajnemu parownikowi. + Bardzo wysoka wydajność. + Wysoka temperatura zasilania do 60 C. + COP-Booster połączenie funkcji ekonomizera i osuszacza zapewniające bezpieczeństwo sprężarki oraz pracę obiegu chłodniczego przy niższych temperaturach. Pozwala uzyskać maksymalne współczynniki wydajności i niższe zużycie prądu czyli niższe koszty eksploatacji. + Elektroniczny zawór rozprężny wysokie roczne współczynniki efektywności i niskie koszy eksploatacji. + Zaawansowana automatyka WPM EconS: kompleksowy nadzór nad całym systemem grzewczym oraz zdalny dostęp poprzez sieć Ethernet, KNX, EIB, MODBUS, umożliwiający obsługę za pomocą smartfonu lub tabletu*. + Możliwość zamówienia urządzeń w dowolnym kolorze z palety RAL (do wyboru 162 kolorów). + HPL 6-18S-TUW pompy ciepła LA6-18TU dostępne w zestawie z wieżą hydrauliczną HWK 332 (opis HWK 332, patrz: rozdział 10) + lat gwarancji. * Zdalne sterowanie dostępne za dopłatą, niezbędny moduł NWPM. 139

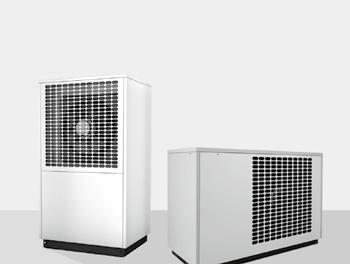

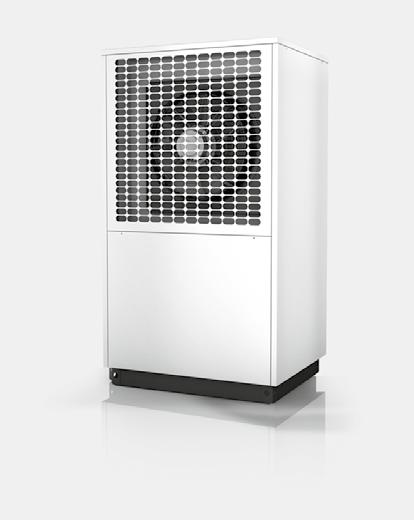

5 LA 6-18S-TU HPL 6-18S-TUW HPL 6-9S-TUW2 1- i 2-sprężarkowe pompy ciepła Zestawy pomp ciepła: LA 6-18S-TU z wieżą hydrauliczną HWK 332 i LA 6-9S-TU z wieżą hydrauliczną HWK 230EconS Dane techniczne LA 6S-TU LA 9S-TU LA 12S-TU LA 18S-TU Efektywność energetyczna / klasa efektywności energetycznej (temp. zasilania 3 C) % Efektywność energetyczna / klasa efektywności energetycznej (temp. zasilania C) % Kod urządzenia Kolor obudowy Biało-szary (RAL 9016, RAL 703) Maksymalna temperatura zasilania C Dolna/górna granica zastosowania źródła ciepła (tryb ogrzewania) C -22 / / / / +3 Moc grzewcza (1 sprężarka) / COP przy A-7/W3* kw/ 4,0 / 2,9, / 3,2 7,3 / 3,1,6 / 3,2 Moc grzewcza (1 sprężarka) / COP przy A7/W3* kw/ 6,4 / 4,6 8,4 / 4,8 8,4 / 4,8 Moc grzewcza (1 sprężarka) / COP przy A2/W3 przy naturalnym odszranianiu* kw/ 3, / 4,2 Moc grzewcza (1 sprężarka) / COP przy A2/W3* kw/,1 / 3,8 7,2 / 4,2 7,3 / 4,2 Moc grzewcza (2 sprężarki) / COP przy A2/W3* kw/ 12,3 / 3,8 Poziom mocy akustycznej urządzenia db (A) Poziom ciśnienia akustycznego w odległości 10 m db (A) Oznaczenie / masa czynnika chłodniczego /kg R410A / 3,4 R410A / 3,9 R410A / 4,78 R410A /,9 Maksymalny przepływ nośnika ciepła źródła górnego / opory hydrauliczne * m³/h / Pa 1,1 / , / ,9 / ,4 / Napięcie zasilania 3/N/PE ~400 V, 0 Hz Zabezpieczenie A C 10 C 10 C 10 C 16 Znamionowy pobór mocy przy A2/W3* kw 1,3 1,70 2,38 3,24 Prąd rozruchowy A Wymiary (szer. x wys. x gł.) mm 130 x 94 x x 160 x 70 całkowita urządzenia kg Króćce przyłączeniowe górnego źródła ciepła cal G 1 GZ 1¼ GZ 1¼ GZ 1¼ Sposób odszraniania Odwrócenie obiegu Zawiera fluorowane gazy cieplarniane Tak Tak Tak Tak Współczynnik GWP czynnika chłodniczego kgco2eq Ekwiwalent CO2 tco2eq 7,099 8,143 9,981 12,319 Produkt zamknięty hermetycznie Tak Tak Tak Tak Wykonanie Budowa uniwersalna * Zgodnie z EN 1411 GWP potencjał tworzenia efektu cieplarnianego (z ang. global warming potential) wskaźnik służący do ilościowej oceny wpływu danej substancji na efekt cieplarniany. Oblicza się go na podstawie potencjału wpływu na efekt cieplarniany 1 kilograma danego fl uorowanego gazu cieplarnianego w okresie 100 lat w porównaniu z 1 kilogramem CO 2. Ekwiwalent CO 2 (CO2-eq) wielkość napełnienia w kilogramach pomnożona przez wartość współczynnika ocieplenia globalnego (GWP) fl uorowanego gazu cieplarnianego stosowanego w danym systemie. Konieczność zastosowania systemu wykrywania wycieków i kontroli szczelności zależy od tego, czy wielkość napełnienia przekracza, 0 czy 00 ton ekwiwalentu CO

6 LA 6-18S-TU HPL 6-18S-TUW HPL 6-9S-TUW2 1- i 2-sprężarkowe pompy ciepła Zestawy pomp ciepła: LA 6-18S-TU z wieżą hydrauliczną HWK 332 i LA 6-9S-TU z wieżą hydrauliczną HWK 230EconS Dane techniczne HPL 6S-TUW HPL 9S-TUW HPL 12S-TUW HPL 18S-TUW HPL 6S-TUW2 HPL 9S-TUW2 Efektywność energet. / klasa efektywności energet. (temp. zasil. 3 C) % Efektywność energet. / klasa efektywności energet. (temp. zasil. C) % Maksymalna temperatura zasilania C Dolna/górna granica zastosowania źródła ciepła (tryb ogrzewania) C -22 / / / / / / +3 Moc grzewcza (1 sprężarka) / COP przy A-7/W3* kw/ 4,0 / 2,9, / 3,3 7,2 / 3,2,6 / 3,2 4,0 / 2,9, / 3,3 Moc grzewcza (1 sprężarka) / COP przy A2/W3 (naturalne odszranianie)* kw/ 3, / 4,2 4,7 / 4,2 3, / 4,2 Moc grzewcza (1 sprężarka) / COP przy A2/W3* kw/,1 / 3,8 7,2 / 4,3 9, / 4,1 7,3 / 4,3,1 / 3,8 7,2 / 4,3 Moc grzewcza (2 sprężarki) / COP przy A2/W3* kw/ 12,3 / 3,9 Moc grzewcza (1 sprężarka) / COP przy A7/W3* kw/ 6,4 / 4,6 8,4 / 4,9 11,3 / 4,8 8,4 /,0 ** 6,4 / 4,6 8,4 / 4,9 Poziom mocy akustycznej urządzenia db (A) Poziom ciśnienia akustycznego w odległości 10 m db (A) Oznaczenie / masa czynnika chłodniczego /kg R410A / 3,4 R410A / 3,9 R410A / 4,78 R410A /,9 R410A / 3,4 R410A / 3,9 Maks. przepływ nośnika ciepła źródła górnego / opory hydrauliczne * m³/h / Pa 1,1 / , / ,9 / ,4 / ,1 / , / 9900 Napięcie zasilania 3/N/PE ~400 V, 0 Hz Szerokość pompy ciepła Wysokość pompy ciepła Głębokość pompy ciepła Szerokość wieży hydraulicznej mm Wysokość wieży hydraulicznej mm Głębokość wieży hydraulicznej mm pompy ciepła kg wieży hydraulicznej kg Zawiera fluorowane gazy cieplarniane Tak Tak Tak Tak Tak Tak Współczynnik GWP czynnika chłodniczego kgco2eq Ekwiwalent CO2 tco2eq 7,099 8,143 9,981 12,319 7,099 8,143 Produkt zamknięty hermetycznie Tak Tak Tak Tak Tak Tak * Zgodnie z EN 1411 ** Częściowe obciążenie GWP potencjał tworzenia efektu cieplarnianego (z ang. global warming potential) wskaźnik służący do ilościowej oceny wpływu danej substancji na efekt cieplarniany. Oblicza się go na podstawie potencjału wpływu na efekt cieplarniany 1 kilograma danego fl uorowanego gazu cieplarnianego w okresie 100 lat w porównaniu z 1 kilogramem CO 2. Ekwiwalent CO 2 (CO2-eq) wielkość napełnienia w kilogramach pomnożona przez wartość współczynnika ocieplenia globalnego (GWP) fl uorowanego gazu cieplarnianego stosowanego w danym systemie. Konieczność zastosowania systemu wykrywania wycieków i kontroli szczelności zależy od tego, czy wielkość napełnienia przekracza, 0 czy 00 ton ekwiwalentu CO

7 LA 6-18S-TU HPL 6-18S-TUW HPL 6-9S-TUW2 1- i 2-sprężarkowe pompy ciepła Zestawy pomp ciepła: LA 6-18S-TU z wieżą hydrauliczną HWK 332 i LA 6-9S-TU z wieżą hydrauliczną HWK 230EconS LA 6-18S-TU 1- i 2-sprężarkowe powietrzne pompy ciepła Model Nr art. Moc grzewcza [kw] / COP* 1 sprężarka 2 sprężarki Wymiary: szer. x wys. x gł. [mm] Cena detaliczna LA 6S-TU 3730,1 / 3,8 130 x 94 x ,00 LA 9S-TU ,2 / 4,2 _ 910 x 160 x ,00 LA 12S-TU , / 4,0 910 x 160 x ,00 LA 9-18S-TU LA 6S-TU LA 18S-TU ,3 / 4,2 12,3 / 3,8 910 x 160 x ,00 * Moc grzewcza i współczynnik wydajności zgodnie z normą EN 1411 przy A2/W3 (A2 = temperatura solanki na wejściu 2 C, W3 = temperatura wody grzewczej na wyjściu +3 C) Zakres pracy dolnego źródła ciepła pompy ciepła w trybie grzania: -22 C do +3 C; czynnik chłodniczy R410A; napięcie sterujące ~230 V; napięcie zasilania 3/N/PE ~400 V, 0 Hz. HPL 6-18S-TUW zestawy LA 6-18S-TU z wieżą hydrauliczną HWK 332 HPL 6-9S-TUW2 zestawy LA 6-18S-TU z wieżą hydrauliczną HWK 230EconS Model Nr art. Moc grzewcza [kw] / COP* 1 sprężarka 2 sprężarki Skład zestawu Cena detaliczna HPL 6S-TUW ,1 / 3,8 LA 6S-TU HWK 230 EconS ,00 HPL 9S-TUW ,2 / 4,3 _ LA 9S-TU HWK 230 EconS 4 900,00 HPL 6S-TUW 3770,1 / 3,8 LA 6S-TU HWK ,00 HPL 6S-TUW/6S-TUW2 HPL 9S-TUW ,2 / 4,3 _ LA 9S-TU HWK ,00 HPL 12S-TUW , / 4,1 LA 12S-TU HWK ,00 HPL 18S-TUW ,3 / 4,3 12,3 / 3,9 LA 18S-TU HWK ,00 * Moc grzewcza i współczynnik wydajności zgodnie z normą EN 1411 przy A2/W3 (A2 = temperatura solanki na wejściu 2 C, W3 = temperatura wody grzewczej na wyjściu +3 C) Zasobnik buforowy w połączeniu z modułem DDV 2 będącymi na wyposażeniu wieży hydraulicznej HWK 332, zapewnia długą żywotność i minimalny czas pracy sprężarki oraz bezawaryjną pracę w instalacjach z regulowanymi obiegami grzewczymi. Aby układ hydrauliczny pracował w możliwie wydajnie, pompa ładująca bufor pracuje tylko w momencie załączenia się sprężarki. HPL 9-18S-TUW/9S-TUW2 Uniwersalne akcesoria do powietrznych pomp ciepła, patrz: str

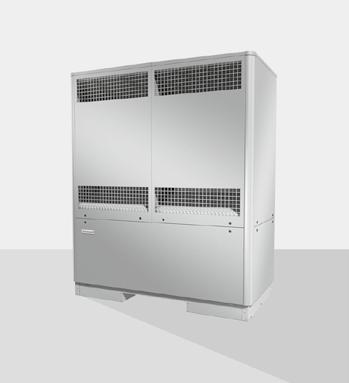

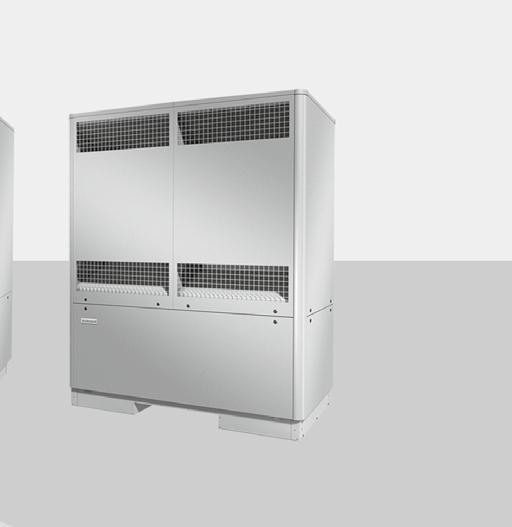

8 LA 2-60TU-2 2-sprężarkowe pompy ciepła LA 2-60TU-2 2-sprężarkowe powietrzne pompy ciepła SG LA 2TU-2 LA 40TU-2 LA 60TU-2 Charakterystyka LA 2-60TU-2 to wysokowydajne powietrzne pompy ciepła do grzania wyposażone w dwie sprężarki umożliwiające redukcję mocy przy obciążeniu częściowym. Charakteryzują się cichą pracą dzięki zastosowaniu wolnoobrotowych wentylatorów wyposażonych w łopatki w kształcie sowich skrzydeł (LA 60 TU-2 wentylator EC 3D). Szczelnie zamknięta komora sprężarki posiada swobodnie pływającą płytę podstawy sprężarki w celu odsprzężenia dźwięku materiałowego. Wysokowydajny parownik i elektroniczny zawór rozprężny zapewniają wysokie współczynniki efektywności COP. Urządzenia posiadają czujnikowy nadzór obiegu chłodniczego, funkcję efektywnego odszraniania oraz zintegrowany automatyczny pomiar wytworzonej energii cieplnej. Zaawansowana automatyka WPM EconPlus umożliwia kompleksowy nadzór nad całym systemem grzewczym oraz zdalny dostęp poprzez sieć Ethernet, KNX, EIB, MODBUS i urządzenia mobilne*. Montaż możliwy jest blisko ściany, dostęp w celach serwisowych zlokalizowany jest po stronie wylotu. Uniwersalne konstrukcje zapewniają bezpieczeństwo działania oraz elastyczne możliwości rozbudowy w celu uzyskania: biwalentnego lub biwalentnego odnawialnego trybu pracy, systemów grzewczych z niemieszanymi i mieszanymi obiegami grzewczymi. Zalety + Oferta produktowa w zakresie mocy 2-60 kw. + Przy zastosowaniu modułów kaskadowych możliwość rozbudowy systemu nawet do 840 kw (obsługa maks. do 28 sprężarek). + Konstrukcja zoptymalizowana do pracy w polskich warunkach klimatycznych zakres temperatur pracy od -2 C do +3 C. + Wygodna instalacja dzięki niewielkiemu zapotrzebowaniu na miejsce. + Cicha praca dzięki wolnoobrotowym wentylatorom (LA 60TU-2 modulowany wentylator EC 3D) oraz wydajnemu parownikowi. + Bardzo wysoka wydajność. + Temperatura zasilania do 64 C (LA 60TU-2). + 2-sprężarkowa konstrukcja urządzeń lepsze dopasowanie mocy grzewczej do zmiennego zapotrzebowania na ciepło budynku przy jednoczesnym osiąganiu wyższej wartości współczynnika COP oraz dłuższej żywotności urządzenia. + Elektroniczny zawór rozprężny wysokie roczne współczynniki efektywności i niskie koszy eksploatacji. + Zaawansowana automatyka WPM EconPlus: kompleksowy nadzór nad całym systemem grzewczym oraz zdalny dostęp poprzez sieć Ethernet, KNX, EIB, MODBUS, umożliwiający obsługę za pomocą smartfonu lub tabletu*. + Niskie koszty eksploatacji i krótki czas zwrotu inwestycji. + lat gwarancji. Zakres dostawy: układ do łagodnego rozruchu, zintegrowany czujnik zasilania i powrotu; czujnik zewnętrzny (standard NTC-2). Przewód sterowniczy EVL...UE pomiędzy pompą ciepła, a sterownikiem pompy ciepła należy zamówić osobno. * Zdalne sterowanie dostępne za dopłatą, niezbędny moduł NWPM 143

9 LA 2-60TU-2 2-sprężarkowe pompy ciepła Dane techniczne LA 2TU-2 LA 40TU-2 LA 60TU-2 Efektywność energetyczna / klasa efektywności energetycznej (temp. zasil. 3 C) % Efektywność energetyczna / klasa efektywności energetycznej (temp. zasil. C) % Kod urządzenia Kolor obudowy Białe aluminium Białe aluminium Białe aluminium Maksymalna temperatura zasilania C 64 Dolna/górna granica zastosowania źródła ciepła (tryb ogrzewania) C -2 / / / +3 Moc grzewcza (1 sprężarka) / COP przy A-7/W3* kw/ 8, / 2,7 11,6 / 2,6 18,8 / 2,7 Moc grzewcza (2 sprężarki) / COP przy A-7/W3* 16,3 / 3,0 22,6 / 2,9 38,1 / 2,9 Moc grzewcza (1 sprężarka) / COP przy A2/W3* 10,9 / 3, 1,2 / 3,4 24,2 / 3,4 Moc grzewcza (2 sprężarki) / COP przy A2/W3* 19, / 3,7 27,6 / 3,6 47,2 / 3,6 Moc grzewcza (1 sprężarka) / COP przy A7/W3* 13,2 / 4,2 19, / 4,3 30,1 / 4,1 Moc grzewcza (2 sprężarki) / COP przy A7/W3* kw/ 24, / 4,3 32,7 / 4,1,8 / 4,0 Poziom mocy akustycznej urządzenia db (A) Poziom ciśnienia akustycznego w odległości 10 m db (A) Oznaczenie / masa czynnika chłodniczego /kg R449A / 10,2 R449A / 11,8 R407C / 18,0 Maksymalny przepływ nośnika ciepła źródła górnego / opory hydrauliczne * m³/h/pa 4, / ,1 / ,1 / 7800 Minimalny przepływ nośnika ciepła źródła dolnego m³/h Napięcie zasilania 3/N/PE ~400 V, 0 Hz Zabezpieczenie A C 2 C 2 C 0 Znamionowy / maksymalny pobór mocy przy A7/W3* kw,6 / 9,2 8,2 / 13,4 14,0 / 21,9 Prąd rozruchowy (układ łagodnego rozruchu) A Wymiary (szer. x wys. x gł.) mm 1600 x 1940 x x 2100 x x 2300 x 1000 całkowita urządzenia kg Króćce przyłączeniowe górnego źródła ciepła cal GZ 1½ GZ 1½ R 2 Sposób odszraniania Odwrócenie obiegu Zawiera fluorowane gazy cieplarniane Tak Tak Tak Współczynnik GWP czynnika chłodniczego kgco Ekwiwalent CO , 32 Produkt zamknięty hermetycznie Tak Tak Tak Wykonanie Budowa uniwersalna * Zgodnie z EN1411 GWP potencjał tworzenia efektu cieplarnianego (z ang. global warming potential) wskaźnik służący do ilościowej oceny wpływu danej substancji na efekt cieplarniany. Oblicza się go na podstawie potencjału wpływu na efekt cieplarniany 1 kilograma danego fl uorowanego gazu cieplarnianego w okresie 100 lat w porównaniu z 1 kilogramem CO 2. Ekwiwalent CO 2 (CO2-eq) wielkość napełnienia w kilogramach pomnożona przez wartość współczynnika ocieplenia globalnego (GWP) fl uorowanego gazu cieplarnianego stosowanego w danym systemie. Konieczność zastosowania systemu wykrywania wycieków i kontroli szczelności zależy od tego, czy wielkość napełnienia przekracza, 0 czy 00 ton ekwiwalentu CO

10 LA 2-60TU-2 2-sprężarkowe pompy ciepła LA 2TU-2 2-sprężarkowa powietrzna pompa ciepła Model Nr art. Moc grzewcza [kw]/ COP* 1 sprężarka 2 sprężarki Wymiary: szer. x wys. x gł. [mm] Cena detaliczna LA 2TU ,9 / 3, 19, / 3, x 1940 x ,00 LA 2TU-2 * Moc grzewcza i współczynnik wydajności zgodnie z normą EN 1411 przy A2/W3 (A2 = temperatura powietrza na wejściu +2 C, W3 = temperatura wody grzewczej na wyjściu +3 C) Dostęp w celach serwisowych po stronie wylotu; w przypadku montażu blisko ścian, należy zachować minimalne odstępy. Zakres pracy dolnego źródła ciepła pompy ciepła w trybie grzania: -2 C do +3 C; czynnik chłodniczy R404A; przyłącze grzania 1½. Napięcie sterujące ~230 V; napięcie zasilania 3/N/PE ~400 V, 0 Hz; kolor obudowy: białe aluminium (podobny do RAL 9006). W przypadku montażu na zewnątrz w miejscu nieosłoniętym od wiatru otwór wylotu powietrza należy ustawić pod kątem prostym w stosunku do głównego kierunku wiatru. Jeżeli nie ma takiej możliwości, należy zastosować osłonę odporną na działanie warunków atmosferycznych. LA 40TU-2 2-sprężarkowa powietrzna pompa ciepła Model Nr art. Moc grzewcza [kw]/ COP* 1 sprężarka 2 sprężarki Wymiary: szer. x wys. x gł. [mm] Cena detaliczna LA 40TU ,2 / 3,4 27,6 / 3,6 173 x 2100 x ,00 LA 40TU-2 * Moc grzewcza i współczynnik wydajności zgodnie z normą EN 1411 przy A2/W3 (A2 = temperatura powietrza na wejściu +2 C, W3 = temperatura wody grzewczej na wyjściu +3 C) Dostęp w celach serwisowych po stronie wylotu; w przypadku montażu blisko ścian, należy zachować minimalne odstępy. Zakres pracy dolnego źródła ciepła pompy ciepła w trybie grzania: -2 C do +3 C; czynnik chłodniczy R404A; przyłącze grzania 1½. Napięcie sterujące ~230 V; napięcie zasilania 3/N/PE ~400 V, 0 Hz; kolor obudowy: białe aluminium (podobny do RAL 9006). W przypadku montażu na zewnątrz w miejscu nieosłoniętym od wiatru otwór wylotu powietrza należy ustawić pod kątem prostym w stosunku do głównego kierunku wiatru. Jeżeli nie ma takiej możliwości, należy zastosować osłonę przeciwdeszczową WSH 40. LA 60TU-2 2-sprężarkowa powietrzna pompa ciepła Model Nr art. Moc grzewcza [kw]/ COP* 1 sprężarka 2 sprężarki Wymiary: szer. x wys. x gł. [mm] Cena detaliczna LA 60TU ,2 / 3,4 47,2 / 3, x 2300 x ,00 LA 60TU-2 * Moc grzewcza i współczynnik wydajności zgodnie z normą EN 1411 przy A2/W3 (A2 = temperatura powietrza na wejściu +2 C, W3 = temperatura wody grzewczej na wyjściu +3 C) Przy temperaturze zewnętrznej -10 C, maksymalna temperatura zasilania, jaką można uzyskać to 60 C. Zakres pracy dolnego źródła ciepła pompy ciepła w trybie grzania: -22 C do +3 C; czynnik chłodniczy R407C; przyłącze grzania 2. Dostęp w celach serwisowych po stronie wylotu; w przypadku montażu blisko ścian, należy zachować minimalne odstępy; łatwość transportu za pomocą wózka podnośnikowego (z możliwością dolnego podjazdu). Napięcie sterujące ~230 V; napięcie zasilania 3/N/PE ~400 V, 0 Hz; kolor obudowy: białe aluminium (podobny do RAL 9006). Produkt dostępny w 3 kwartale 2018 r. 14

11 EVL U EVL UE VSF 32 Dedykowane wyposażenie dodatkowe do LA 2-40TU, LA 60TU-2 LA 2-60TU-2 dedykowane wyposażenie dodatkowe EVL...U przewód sterowniczy łączący pompę ciepła ze sterownikiem Dwa odrębne przewody sterownicze łączące sterownik pompy ciepła WPM EconPlus/EconR z wybranymi modelami powietrznych pomp ciepła do montażu zewnętrznego serii LA TU/ TUR+. Gotowe do podłączenia, z kodowanymi wtyczkami połączeniowymi (identyczne wtyczki na obu końcach przewodu zabezpieczają przed pomyłką). Przeznaczone do instalacji w rurze ochronnej (min. średnica rury: ø 70 mm). Model Nr art. Zastosowanie Długość [m] Cena detaliczna EVL 10U ,00 EVL 20U 3910 LA 2TU-LA 40TU ,00 EVL 30U 3920 LA 3TUR ,00 EVL...U EVL 40U ,00 Niezbędne akcesorium do wysokowydajnych powietrznych pomp ciepła. Przewód sterowniczy musi być układany oddzielnie od przewodu zasilającego. Przedłużanie przewodu sterowniczego we własnym zakresie przez klienta jest niedozwolone i może skutkować unieważnieniem gwarancji. Maksymalna długość połączenia hydraulicznego wynosi 30 m. EVL...UE przewód sterowniczy łączący pompę ciepła ze sterownikiem Trzy odrębne przewody sterownicze łączące sterownik pompy ciepła WPM EconPlus z wybranymi modelami powietrznych pomp ciepła do montażu zewnętrznego serii LA TU/TUR+, które wyposażone są w elektroniczny zawór rozprężny. Gotowe do podłączenia, z kodowanymi wtyczkami połączeniowymi (identyczne wtyczki na obu końcach przewodu zabezpieczają przed pomyłką). Przeznaczone do instalacji w rurze ochronnej (min. średnica rury: ø 70 mm). Model Nr art. Zastosowanie Długość [m] Cena detaliczna EVL...UE EVL 10UE , 731,00 EVL 20UE LA 6TU 20 10, ,00 EVL 30UE LA 60TU LA 60TUR+ 30 1, 1 90,00 EVL 40UE , ,00 Niezbędne akcesorium do wysokowydajnych powietrznych pomp ciepła. Przewód sterowniczy musi być układany oddzielnie od przewodu zasilającego. Przedłużanie przewodu sterowniczego we własnym zakresie przez klienta jest niedozwolone i może skutkować unieważnieniem gwarancji. Maksymalna długość połączenia hydraulicznego wynosi 30 m. VSF 32 przyłącza do podłączania przewodu wody grzewczej do pompy ciepła Zestawy elastycznych węży przyłączeniowych DN 32 o długości 20 mm umożliwiające łatwe i szybkie podłączenie powietrznej pompy ciepła ustawionej na zewnątrz do ułożonego w ziemi przewodu połączeniowego do wody grzewczej. Zestawy składają się z dwóch izolowanych węży rurowych Wellflex ze stali szlachetnej z nakrętkami kołpakowymi i złączkami przyłączeniowymi. Model Nr art. Zastosowanie Przyłącze ogrzewania [cal] Wersja Cena detaliczna VSF 32 VSF LA 2TU 1¼ Wąż Wellflex ze stali szlachetnej DN 32 1,4 278,00 Z uwagi na zwiększone ryzyko odrywania się zanieczyszczeń osadzających się w obrębie elastycznych połączeń przed pompą ciepła należy zamontować osadnik zanieczyszczeń. 146

12 DFS... WSH RBS U Dedykowane wyposażenie dodatkowe do LA 2-40TU, LA 60TU-2 DFS... miernik przepływu obiegu górnego źródła ciepła Miernik przepływu obiegu górnego źródła ciepła powietrznej pompy ciepła dla sprawdzenia odpowiedniego przepływu przed uruchomieniem się sprężarki oraz podczas odszraniania. Model Nr art. Zastosowanie Punkt przełączania [m³/h] DFS LA 11-16TAS/MAS LI 1TE LIH 26TE Przył. ogrzew. [cal] Cena detaliczna 1,3 1¼ 2,0 782,00 DFS LA 2TU 1,7 1½ 2, 844,00 DFS DFS LA 40TU 2,2 1½ 2, 916,00 W przypadku montażu elektronicznie regulowanych pomp obiegowych w obiegu grzewczym powietrznej pompy ciepła z odszranianiem poprzez odwrócenie obiegu niezbędny jest przełącznik przepływowy, który zablokuje pompę ciepła, jeśli przepływ wody grzewczej spadnie poniżej wymaganego minimalnego poziomu. Wyjątek: pompy z typoszeregu UPH przy włączonej funkcji pomiaru różnicy temperatur! WSH osłony przeciwdeszczowe Designerskie osłony przeciwdeszczowe do zabudowy wybranych modeli powietrznych pomp ciepła serii LA TU/TUR+. Niezbędne w przypadku ustawienia pompy na wolnym powietrzu bez zabezpieczenia, gdy otwór zasysający powietrze lub wydmuch powietrza narażony jest na silne obciążenia wiatrem. Model Nr art. Zastosowanie Wymiary: szer. x wys. x gł. [mm] Cena detaliczna WSH 2/WSH-40 WSH 18 8 x 849 x ,00 WSH x 122 x ,00 WSH LA 40TU LA 3TUR x 138 x ,00 RBS U zespół rur do pomp ciepła [podłączenie z boku] Zespół rur do wybranych modeli powietrznych pomp ciepła LA TU/TUR+ przeznaczony do bezpośredniego montażu, umożliwiający podłączenie ciepłej wody. Na komplet składają się dwa specjalnie wygięte przewody rurowe z kształtkami przejściowymi. W przypadku ustawienia w pobliżu ściany zewnętrznej, wyprowadzone z boku pompy ciepła zespoły rur (rama nośna wydmuchu, po prawej stronie poniżej wentylatora) umożliwiają wprowadzenie przewodów do budynku powyżej poziomu gruntu (niezbędna jest izolacja cieplna dla ochrony przed mrozem). Dzięki temu wyeliminowana zostaje konieczność prowadzenia przewodów rurowych pod ziemią, w przypadku wprowadzania przewodów do pomieszczeń piwnicznych. Model Nr art. Zastosowanie Przyłącze ogrzewania [cal] Cena detaliczna RBS U RBS 2U 3880 LA 2TU 1 ½ 2, ,00 RBS 40U LA 40TU LA 3TUR+ 1 ½ 3, ,00 RBS 60U LA 60TU 2, ,00 Przy projektowaniu fundamentu pod pompę ciepła należy uwzględnić grubość izolacji na zasilaniu i powrocie, odległość od ściany oraz spadek przewodów rurowych. Uniwersalne akcesoria do powietrznych pomp ciepła, patrz: str

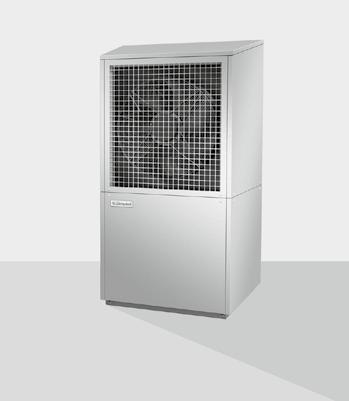

13 LA 22-33TBS 2-sprężarkowa pompa ciepła LA 22-33TBS 2-sprężarkowa pompy ciepła SG LA 22-33TBS Charakterystyka LA 22-33TBS, to uniwersalne powietrzne pompy ciepła do montażu zewnętrznego przeznaczone do ogrzewania ze sterownikiem WPM Econ. Charakteryzują się cichą pracą dzięki zastosowaniu innowacyjnych wentylatorów osiowych. Zostały one dodatkowo wyciszone poprzez zoptymalizowanie przepływu powietrza przez specjalnie ukształtowaną obudowę oraz zastosowanie swobodnie pływające płyty podstawy sprężarki. Wysokowydajny parownik zapewnia wysokie współczynniki efektywności COP. Energooszczędne odszranianie odbywa się poprzez odwrócenie obiegu. Podwyższona temperatura zasilania (do 6 C) umożliwia pracę również w połączeniu z ogrzewaniem grzejnikowym, wyposażone zostały one również w dwie sprężarki umożliwiające redukcję mocy przy obciążeniu częściowym. Opcjonalnie możliwe jest zamówienie LA TBS w dowolnym kolorze z palety RAL (do wyboru 162 kolorów). Montaż urządzeń możliwy jest w blisko ściany. Uniwersalne konstrukcje zapewniają wysokie bezpieczeństwo działania oraz elastyczne możliwości rozbudowy w celu uzyskania: biwalentnego lub biwalentnego odnawialnego trybu pracy, systemu grzewczego z niemieszanymi i mieszanymi obiegami grzewczymi. Zalety + Pompy ciepła o zakresie mocy kw. + Konstrukcje zoptymalizowane do pracy w polskim klimacie zapewniające wysoką odporność na niekorzystne warunki atmosferyczne. + Wysokowydajny parownik zapewniający wysoką wydajność. + Wysoka temperatura zasilania osiągana przy niskiej temperaturze zewnętrznej. + Cicha praca dzięki optymalizacji kształtu wentylatora osiowego z dodatkowym trybem cichym. + Automatyka WPM Econ: kompleksowy nadzór nad całym systemem grzewczym oraz zdalny dostęp poprzez sieć Ethernet, KNX, EIB, MODBUS umożliwiający obsługę za pomocą smartfonu lub tabletu*. + Wygodna instalacja dzięki niewielkiemu zapotrzebowaniu na miejsce, możliwy montaż blisko ściany. + Wygodne i łatwe podłączenie pompy ciepła ze sterownikiem za pomocą standardowego 3-żyłowego przewodu poprzez sygnał MMS. + 2-sprężarkowa konstrukcja lepsze dopasowanie mocy grzewczej do zmiennego zapotrzebowania na ciepło budynku przy jednoczesnym osiąganiu wyższej wartości współczynnika COP oraz dłuższej żywotności urządzenia. + Energooszczędne odszranianie (obieg odwrócony). + Możliwość zamówienia urządzenia w dowolnym kolorze z palety RAL (do wyboru 162 kolorów). + lat gwarancji. Zakres dostawy: układ do łagodnego rozruchu, zintegrowany czujnik zasilania i powrotu; czujnik zewnętrzny standard NTC-2. Przewód sterowniczy EVL 996-1/997-1/998-1 pomiędzy pompą ciepła, a sterownikiem pompy ciepła należy zamówić osobno. * Zdalne sterowanie dostępne za dopłatą, niezbędny moduł NWPM. 148

14 LA 22-33TBS 2-sprężarkowa pompa ciepła Dane techniczne LA 22TBS LA 28TBS LA 33TBS Efektywność energetycznej / klasa efektywności energetycznej (temperatura zasilania 3 C) % Efektywność energetycznej / klasa efektywności energetycznej (temperatura zasilania C) % Kod urządzenia Kolor obudowy Białe aluminium Maksymalna temperatura zasilania C Dolna/górna granica zastosowania źródła ciepła (tryb ogrzewania) C -22 / / / +3 Moc grzewcza (1 sprężarka) / COP przy A-7/W3* kw/ 6,6 / 2,7 9,6 / 2,9 11,4 / 3,4 Moc grzewcza (2 sprężarki) / COP przy A-7/W3* 12,0 / 2,7 16,9 / 2,9 20,0 / 3,2 Moc grzewcza (1 sprężarka) / COP przy A2/W3* 8,6 / 3, 12,2 / 3, 12,6 / 3,9 Moc grzewcza (2 sprężarki) / COP przy A2/W3* 14,7 / 3,4 20,3 / 3,4 20,6 / 3,6 Moc grzewcza (1 sprężarka) / COP przy A7/W3* 10,6 / 4,1 14,9 / 4,2 16,1 / 4,8 Poziom mocy akustycznej urządzenia db (A) Poziom ciśnienia akustycznego w odległości 10 m db (A) Oznaczenie / masa czynnika chłodniczego /kg R417A /,9 R417A /,9 R290 / 2, Maksymalny przepływ nośnika ciepła źródła górnego / opory hydrauliczne * m³/h/pa 3,3 / ,6 / ,8 / Minimalny przepływ nośnika ciepła źródła dolnego / opory hydrauliczne m³/h ,2 / 1900 Napięcie zasilania 3/N/PE ~400 V, 0 Hz Zabezpieczenie A C 20 C 2 C 2 Znamionowy pobór mocy przy A2/W3* kw 4,4,9 6, Prąd rozruchowy (układ łagodnego rozruchu) A Wymiary (szer. x wys. x gł.) mm 106 x 18 x 77 całkowita urządzenia kg Króćce przyłączeniowe górnego źródła ciepła cal GZ 1¼ GZ 1¼ GZ 1½ Sposób odszraniania Odwrócenie obiegu Zawiera fluorowane gazy cieplarniane Tak Współczynnik GWP czynnika chłodniczego kgco2eq 3 Ekwiwalent CO2 0,008 Produkt zamknięty hermetycznie Tak Wykonanie Budowa uniwersalna * Zgodnie z EN1411 GWP potencjał tworzenia efektu cieplarnianego (z ang. global warming potential) wskaźnik służący do ilościowej oceny wpływu danej substancji na efekt cieplarniany. Oblicza się go na podstawie potencjału wpływu na efekt cieplarniany 1 kilograma danego fl uorowanego gazu cieplarnianego w okresie 100 lat w porównaniu z 1 kilogramem CO 2. Ekwiwalent CO 2 (CO2-eq) wielkość napełnienia w kilogramach pomnożona przez wartość współczynnika ocieplenia globalnego (GWP) fl uorowanego gazu cieplarnianego stosowanego w danym systemie. Konieczność zastosowania systemu wykrywania wycieków i kontroli szczelności zależy od tego, czy wielkość napełnienia przekracza, 0 czy 00 ton ekwiwalentu CO

15 LA 22-33TBS WSH sprężarkowa pompa ciepła Dedykowane wyposażenie dodatkowe do LA 22-33TBS LA 22-33TBS 2-sprężarkowe powietrzne pompy ciepła Model Nr art. Moc grzewcza [kw]/ COP* Wymiary: szer. x wys. x gł. 1 sprężarka 2 sprężarki [mm] Cena detaliczna LA 22TBS ,6 / 3,4 14,7 / 3,4 106 x 18 x ,00 LA 28TBS ,2 / 3, 20,3 / 3,4 106 x 18 x ,00 LA 33TBS ,6 / 3,9 20,6 / 3,6 106 x 18 x ,00 * Moc grzewcza i współczynnik wydajności zgodnie z normą EN 1411 przy A2/W3 (A2 = temperatura powietrza na wejściu +2 C, W3 = temperatura wody grzewczej na wyjściu +3 C) LA 22-33TBS Zakres pracy dolnego źródła ciepła pompy ciepła w trybie grzania: -22 C do +3 C Napięcie sterujące ~230 V; napięcie zasilania 3/N/PE ~400 V, 0 Hz Podłączenie pompy ciepła ze sterownikiem za pomocą standardowego 3-żyłowego przewodu poprzez sygnał MMS. W przypadku montażu na zewnątrz w miejscu nieosłoniętym od wiatru otwór wylotu powietrza należy ustawić pod kątem prostym w stosunku do głównego kierunku wiatru. LA 22-33TBS dedykowane wyposażenie dodatkowe WSH 800 osłona przeciwdeszczowa do powietrznej pompy ciepła LA 22-33TBS Designerska osłona przeciwdeszczowe do zabudowy modeli powietrznych pomp ciepła LA 22-33TBS. Niezbędna w przypadku ustawienia pompy na wolnym powietrzu bez zabezpieczenia, gdy otwór zasysający powietrze lub wydmuch powietrza narażony jest na silne obciążenia wiatrem. WSH 800 Model Nr art. Zastosowanie Wymiary: szer. x wys. x gł. [mm] Cena detaliczna WSH LA 22-33TBS 797 x 866 x ,00 Uniwersalne akcesoria do powietrznych pomp ciepła, patrz: str

16 KAH 10 HVL 2- Uniwersalne akcesoria do powietrznych pomp ciepła Uniwersalne akcesoria do powietrznych pomp ciepła KAH 10 podgrzewanie odpływu kondensatu Samoregulująca się taśma grzewcza do ogrzewania węża odpływu kondensatu w powietrznych pompach ciepła. Termistor PTC gotowy do podłączenia do zasilania elektr. pompy ciepła. Taśmę układa się wewnątrz węża odpływu kondensatu (ogrzewanie na dł. 1, m). W zestawie, komplet montażowy umożliwiający równoległą pracę razem z ogrzewaniem pierścieniowym dysz. Model Nr art. Długość [m] Moc znamionowa [W] Napięcie zasilania Cena detaliczna KAH 10 KAH , 38 1/N/PE ~230 V, 0 Hz 360,00 Zalecany osprzęt w przypadku, gdy nie można zapewnić, że odpływ kondensatu poza pompą ciepła nie będzie narażony na działanie mrozu (np. w zimniejszych regionach, gdzie okresy mrozów są dłuższe). HVL przewody do wody grzewczej łączące pompę ciepła z systemem grzewczym Układany w ziemi, izolowany system 2-rurowy z prefabrykowanym kolanem 90 (promień gięcia 200 mm) umożliwiający pionowe podłączenie pompy ciepła ustawionej na zewnątrz. Przeznaczony dla pomp ciepła do ogrzewania i chłodzenia. Maks. temp. pracy 9 C, maks. ciśnienie robocze 6 bar (przy temp. 6 C 9 bar), klasa obciążenia SWL 60 (33 kn/m²). System składa się z rur PE-Xa przewodzących medium i wyposażonych w warstwę blokującą dyfuzję tlenową EVOH, osieciowanej pianki PE o zamkniętych komórkach oraz wysoce elastycznej falistej rury ochronnej PE-HD. W komplecie: prefabrykowana rura przyłączeniowa wygięta pod kątem 90 o długości 1,2 m umożliwiająca łatwe i szybkie podłączenie do pompy ciepła, dwa kapturki zamykające z PE, taśma ostrzegawcza do oznaczania przebiegu przewodu Uwaga, przewód ciepłowniczy! oraz cztery złączki, każda z dwoma gwintami wewnętrznymi i zewnętrznymi o średnicy 1 ¼. Model Nr art. Przył. ogrzew. [cal] Wersja Cena detaliczna HVL ¼ Długość m + 1,2 m rury przyłączeniowej 2x32/2,9 Ø rury ochronnej 14 mm ,00 HVL HVL ¼ Długość 7, m + 1,2 m rury przyłączeniowej 2x32/2,9 Ø rury ochronnej 14 mm ,00 HVL ¼ Długość 10 m + 1,2 m rury przyłączeniowej 2x32/2,9 Ø rury ochronnej 14 mm ,00 HVL ¼ Długość 1 m + 1,2 m rury przyłączeniowej 2x32/2,9 Ø rury ochronnej 14 mm ,00 W przypadku wysokoefektywnych pomp ciepła niezbędne są dodatkowe złączki przejściowe z 1 ¼ z uszczelnieniem gwintowym na 1 ½ z uszczelnieniem płaskim. Wartości spadków ciśnienia niezbędne do zwymiarowania pompy należy pobrać z instrukcji montażu. 11

17 MDM 14 MDF 14 AS 976 SCHT 97 TUE Uniwersalne akcesoria do powietrznych pomp ciepła MDM 14/MDF 14 przepusty wejściowe do budynków do podłączania przewodu połączeniowego do wody grzewczej (do wody napierającej i nienapierającej) Przepusty wejściowe do budynków jako wyposażenie dodatkowe do przewodów połączeniowych do wody grzewczej HVL 2. Pierścień samouszczelniający MDM, na który składa się rurka ochronna z wężem kurczliwym, przeznaczony jest do wody nienapierającej (wody opadowe, powierzchniowe i infiltracyjne), natomiast kołnierz uszczelniający MDF (stal szlachetna V2A) do wody napierającej (wody stokowe i gruntowe, w obniżeniach rzek i w przypadku żył wodnych). MDM 14 Model Nr art. Opis Cena detaliczna MDM MDF Pierścień samouszczelniający (rura ochronna z wężem kurczliwym) do przewodów HVL 2 (Ø płaszcza 14 mm) jako przepust wejściowy do budynku (zalecana Ø wierconego otworu 220 mm) przechodzący przez mur Kołnierz uszczelniający do murów (stal szlachetna V2A) do przewodów HVL 2 (Ø płaszcza 14 mm) szerokość uszczelnienia 80 mm, zalecana Ø wierconego otworu 20 mm 1,3 43,00 2, ,00 MDF 14 W przypadku ścian murowanych przepusty wejściowe do budynków należy uszczelnić od przenikającej wody stosując bitumiczną powłokę ochronną. W celu uszczelnienia od wody napierającej przyłącze domowe (MDF) należy dodatkowo ustabilizować przy zastosowaniu rury okładzinowej. Ogólne materiały instalacyjne do podłączenia pompy ciepła do systemu grzewczego AS 976 AS Elastyczny wąż ciśnieniowy umożliwiający podłączenie pompy ciepła do systemu grzewczego, maks. dopuszczalna temperatura 80 C, dł. 10 m, możliwość przycinania, bez izolacji. SCHT Końcówki węża z gwintem zewnętrznym i opaską zaciskową do węża przyłączeniowego (przyłącze do systemu grzewczego np. rozdzielacza kompaktowego). TUE 430/440 Końcówki z nakrętką kołpakową do węża przyłączeniowego (podłączenie do pompy ciepła). Model Nr art. Opis Przyłącze ogrzewania [cal] Cena detaliczna AS Elastyczny wąż przyłączeniowy 1 (2 x 4, mm) 1 484,00 SCHT TUE... AS Elastyczny wąż przyłączeniowy 1 ¼ (32 x, mm) 1¼ 813,00 SCHT SCHT SCHT TUE TUE Końcówka węża 1 z gwintem zewnętrznym i opaską zaciskową do węża przyłączeniowego 1 Końcówka węża 1 ¼ z gwintem zewnętrznym i opaską zaciskową do węża przyłączeniowego 1 Końcówka węża 1 ¼ z gwintem zewnętrznym i opaską zaciskową do węża przyłączeniowego 1 ¼ Końcówka 1 z nakrętką kołpakową (gwint wewn.) do węża przyłączeniowego 1 Końcówka 1 ¼ z nakrętką kołpakową (gwint wewn.) do węża przyłączeniowego 1 ¼ 1 63,00 1¼ 70,00 1¼ 9,00 1 9,00 1¼ 0,3 93,00 Danych dotyczących przyporządkowania do określonych pomp ciepła oraz dalszych informacji dotyczących zalecanego sposobu zastosowania kompensatorów należy szukać w obszarze systemów rozdzielczych do pomp ciepła! Z uwagi na zwiększone ryzyko odrywania się zanieczyszczeń osadzających się w obrębie elastycznych połączeń przed pompą ciepła należy zamontować osadnik zanieczyszczeń! 12

18 SMF 2/32 KOMP 2/32 Uniwersalne akcesoria do powietrznych pomp ciepła SMF 2 /SMF 32 filtry zanieczyszczeń Filtry zanieczyszczeń do montażu w obiegu grzewczym (na powrocie pompy ciepła), przeznaczone do wszystkich mediów nieagresywnych w temperaturze do 10 C. Ochrona pompy ciepła przed uszkodzeniami wskutek zanieczyszczenia, przedłużająca jej żywotność. SMF 2/32 Model Nr art. Zastosowanie Przyłącze ogrzewania [cal] SMF SMF LA 11-16ASR LA 11-16TAS/MAS LI (K) 8-9TE (S) LA 17PS, LI 11-28TE (S) SI 6-18TU, SI (K/H) 6-22 WI 10-14TU Średnica oczek [mm] Cena detaliczna 1 0,6 1,0 216,00 1 ¼ 0,6 1,2 216,00 KOMP 2/32 kompensatory drgań Kompensatory gumowe z podwójnym mieszkiem do odsprzężenia dźwięków materiałowych generowanych przez pompę ciepła i system grzewczy. Pochłaniają drgania i ruchy wywoływane przez pompy, sprężarki, armaturę, itp. Redukują hałas i wyrównują naprężenia (różnice osiowe i boczne) powstałe wskutek niedokładnego montażu. Mieszek z EPDM, przyłącza z gwintem wewnętrznym z niklowanej stali węglowej, temperatura pracy -10 C do 110 C. Zestaw składa się z 2 szt. KOMP 2/32 Model Nr art. Zastosowanie Przyłącze ogrzewania [cal] KOMP KOMP LA 11-16AS (R)/PS LA 11-16TAS/MAS LI (K) 8-9TE (S) LA 9-17TU, LA 17 PS/HS LI 11-28TE (S) SI (K/H) 6-22, WI Cena detaliczna 1 2,1 3,00 1 ¼ 2,8 4,00 Stanowczo zaleca się, aby kompensatory gumowe z podwójnym mieszkiem montować pomiędzy pompą ciepła, a systemem grzewczym w celu odsprzężenia dźwięków materiałowych. Pompy ciepła serii LA 9-60TU, LIKI 14TE, SI 22TU, SIK(H) oraz 2-sprężarkowe gruntowe i wodne pompy ciepła wyposażone są w zintegrowany układ odsprzężenia dźwięków materiałowych. Jednak w przypadku wymienionych pomp zaleca się również montaż dodatkowego kompensatora w celu optymalnego odsprzężenia dźwięków materiałowych. 13

19 Zestawienie możliwości powietrznych pomp ciepła Zestawienie możliwości Zestawienie możliwości powietrznych pomp ciepła Model Klasa efektywności energetycznej Tryby pracy Obieg powietrza Moc grzewcza w [kw /COP] przy A7 / W3 * Temperatura zasilania 3 C Temperatura zasilania C Przygotowanie c.w.u. Monowalentny Monoenergetyczny Biwalentny / biwalentny odnawialny Chłodzenie Zmiana kierunku przepływu powietrza 90 Montaż w rogu (bez dodatkowego kanału powietrznego) Montaż w rogu (z dodatkowym kanałem powietrznym) Montaż przy ścianie (z dodatkowym kanałem powietrznym) Powietrzne 1-sprężarkowe pompy ciepła do montażu zewnętrznego LA 6S-TU 6.4 / 4.6 A++ A+ HPL 6S-TUW 6.4 / 4.6 A++ A+ A HPL 6S-TUW2 6.4 / 4.6 A++ A+ A LA 9S-TU 8.4 / 4.8 A++ A++ HPL 9S-TUW 8.4 / 4.9 A++ A++ A HPL 9S-TUW2 8.4 / 4.9 A++ A++ A LA 12S-TU 11.3 / 4.7 A++ A++ HPL 12S-TUW 11.3 / 4.8 A++ A++ A Powietrzne 2-sprężarkowe pompy ciepła do montażu zewnętrznego LA 18S-TU 8.4 / 4.8 ** A++ A++ HPL 18S-TUW 8.4 /.0 ** A++ A++ A LA 22TBS 10,6 / 4,1 A++ A+ LA 28TBS 14,9 / 4,2 A++ A+ LA 33TBS 16,1 / 4,8 A++ A++ LA 2TU / 4.4 A++ A++ LA 40TU-2 32,7 / 4,1 A++ A++ LA 60TU / 4.1 A++ A++ standard o opcja * EN 1411 ** przy pracy jednej sprężarki LA 6S-TU HPL 6S-TUW / HPL 6S-TUW LA 9-18S-TU HPL 9-18S-TUW / HPL 9-18S-TUW2 14

20 Zestawienie możliwości powietrznych pomp ciepła Zestawienie możliwości Komponenty zintegrowane Grzanie Chłodzenie Rozbudowa sterownika WPM Pomiar wytworzonej energii cieplnej Wentylator modulowany lub modulowany elektronicznie (EC) Pompa obiegowa c.o. Zbiornik buforowy Dogrzewanie elektryczne (grzałka rurowa) Zawór 3-drogowy (c.w.u) Zasobnik c.w.u. Grzałka kołnierzowa (zasobnik c.w.u.) Ilość obiegów grzewczych Maksymalna temperatura na zasilaniu Chłodzeni aktywne (pompa ciepła) Dynamiczne chłodzenie (chłodzenie klimakonwektorami) ilość niezależnych obiegów Ciche chłodzenie (powierzchniowe) ilość niezależnych obiegów Odzysk ciepła odpadowego w trybie chłodzenia Ethernet / RS 48-Modbus /KNX-EIB Smart-RTC+ Regulator solarny WPM EconSol Sterowanie centralą rekuperacyjną serii ZL C o o o o 1 60 C o o o o 1 60 C o o o o 3 60 C 1 1 o o o o 1 60 C 1 1 o o o o 1 60 C 1 1 o o o o 3 60 C 1 1 o o o o 1 60 C 1 1 o o o o 3 60 C 1 1 o o o o 1 60 C 1 1 o o o o 3 6 C o o o o 3 6 C o o o o 3 6 C o o o o 3 8 C o o o o 3 8 C o o o o 3 6 C o o o o LA 22-33TBS LA 2TU-2 LA 40TU LA 60TU-2 1

21 Zestawienie podstawowego osprzętu do powietrznych pomp ciepła Zestawienie podstawowego osprzętu Zestawienie podstawowego osprzętu do powietrznych pomp ciepła Model Przewód sterowniczy Bufor Grzałka nr 1 do bufora Grzałka nr 2 do bufora System DDV Pompa obiegowa do systemu DDV LA 6S-TU EVL 10UE PSW 100 CTHK 633 DDV 2 UP 7-2PK LA 9S-TU standardowy 3-żyłowy, podłączenie poprzez sygnał MMS PSW 100 CTHK 634 DDV 2 UP 7-2PK standardowy 3-żyłowy, podłączenie poprzez sygnał MMS LA 12S-TU PSW 100 CTHK 634 DDV 2 UP 7-2PK standardowy 3-żyłowy, podłączenie poprzez sygnał MMS LA 18S-TU PSW 200 CTHK 633 CTHK 634 DDV 32 UP 7-32PK LA 2TU-2 EVL 10U PSW x CTHK 634 DDV 32 UPH LA 40TU-2 EVL 10U PSW 00 3 x CTHK 634 DDV 40 UPH PK LA 60TU-2 EVL 10UE PSW 1000 CTHK 63 DDV 0 UPH PK 16

22 Zestawienie podstawowego osprzętu do powietrznych pomp ciepła Zestawienie podstawowego osprzętu Moduł obiegu bezpośredniego Pompa do obiegu bezpośredniego Podgrzewacz c.w.u. Grzałka do podgrzewacza c.w.u. Moduł do obiegu c.w.u. Pompa do obiegu c.w.u. Cena detaliczna zestawu 49 44,00 WWM 2 UPE 70-2PK WWSP 33 FLHU 70 WPG 2 UP 7-2PK 3 033,00 WWM 2 UPE 70-2PK WWSP 33 FLHU 70 WPG 2 UP 7-2PK 7 033,00 WWM 2 UPE 70-2PK WWSP 33 FLHU 70 WPG 2 UP 7-2PK 6 878,00 WWM 32 UPE 70-32PK WWSP 33 FLHU 70 WPG 32 UP 7-32PK ,00 WWM 32 UPE 70-32PK WWSP 6 FLHU 70 WPG 32 UPH ,00 WWM 32 UPE K WWSP 6 FLHU 70 WPG 32 UPH ,00 WWM 0 UPE K WWSP 88S FLHU 70 WPG 32 UPH PK 17

23 Zestawienie podstawowego osprzętu do powietrznych pomp ciepła Zestawienie podstawowego osprzętu Model Przewód sterowniczy Bufor Grzałka nr 1 do bufora Grzałka nr 2 do bufora System DDV Pompa obiegowa do systemu DDV standardowy 3-żyłowy, podłączenie poprzez sygnał MMS LA 22TBS PSW x CTHK 634 DDV 32 UPH standardowy 3-żyłowy, podłączenie poprzez sygnał MMS LA 28TBS PSW x CTHK 634 DDV 32 UPH standardowy 3-żyłowy, podłączenie poprzez sygnał MMS LA 33TBS PSW x CTHK 634 DDV 32 UPH

24 Zestawienie podstawowego osprzętu do powietrznych pomp ciepła Zestawienie podstawowego osprzętu Moduł obiegu bezpośredniego Pompa do obiegu bezpośredniego Podgrzewacz c.w.u. Grzałka do podgrzewacza c.w.u. Moduł do obiegu c.w.u. Pompa do obiegu c.w.u. Cena detaliczna zestawu ,00 WWM 32 UPE K WWSP 442 FLHU 70 WPG 32 UPH ,00 WWM 32 UPE K WWSP 442 FLHU 70 WPG 32 UPH ,00 WWM 32 UPE K WWSP 442 FLHU 70 WPG 32 UPH

25 Schemat instalacji z powietrzną pompą ciepła Schematy hydrauliczne z powietrznymi pompami ciepła Schematy hydrauliczne z powietrznymi pompami ciepła Schemat instalacji z powietrzną pompą ciepła A lub 2-sprężarkowa, powietrzna pompa LA S-TU, LA TBS lub LA TU z automatyką WPM 2 Zasobnik buforowy Dimplex PSW 3 Podwójny rozdzielacz bezciśnieniowy DDV z pompą obiegową 4 Moduł niemieszanego obiegu grzewczego WWM Belka rozdzielacza VTB dopasowana do modułów WWM, MMH 6 Moduł mieszanego obiegu grzewczego MMH 7 Podgrzewacz c.w.u. Dimplex WWSP 8 WPG moduł pompy ładowania ciepłej wody do montażu na ścianie podgrzewacza c.w.u. A Rozbudowa systemu do 3 obiegów grzewczych 1 160

26 Schemat instalacji z powietrzną pompą ciepła układ biwalentny Schematy hydrauliczne z powietrznymi pompami ciepła Schemat instalacji z powietrzną pompą ciepła układ biwalentny 6 A lub 2-sprężarkowa, powietrzna pompa ciepła LA S-TU, LA TBS lub LA TU z automatyką WPM 2 Grzewczy kocioł c.o. 3 Zasobnik buforowy Dimplex PSW 4 Podwójny rozdzielacz bezciśnieniowy DDV z pompą obiegową Moduł niemieszanego obiegu grzewczego WWM 6 Moduł mieszanego obiegu grzewczego MMH 7 Belka rozdzielacza VTB dopasowana do modułów WWM, MMH 8 Podgrzewacz c.w.u. Dimplex WWSP 9 WPG moduł pompy ładowania ciepłej wody do montażu na ścianie podgrzewacza c.w.u. 10 MMB moduł mieszacza do przyłączenia drugiego źródła ciepła (na schemacie kocioł grzewczy) A Rozbudowa systemu do 2 obiegów grzewczych 161

27 Schemat instalacji wykorzystującej zestawy HPL 6-18S-TUW, HPL 6-9S-TUW2 (pompa ciepła z wieżą hydrauliczną HWK) Powietrzne pompy ciepła Schematy hydrauliczne z powietrznymi pompami ciepła i wieżą hydrauliczną HWK Schematy hydrauliczne z powietrznymi pompami ciepła i wieżą hydrauliczną HWK Schemat instalacji wykorzystującej zestawy HPL S-TUW (pompa ciepła z wieżą hydrauliczną HWK) lub 2-sprężarkowa, powietrzna pompa ciepła LA S-TU 2 Wieża hydrauliczna HWK kompaktowe urządzenie stanowiące połączenie zasobnika c.w.u., szeregowego zbiornika buforowego oraz zoptymalizowanych podzespołów pompy ciepła w jednej kompaktowej obudowie. 162

28 Made in Germany Simply More Quality 163
