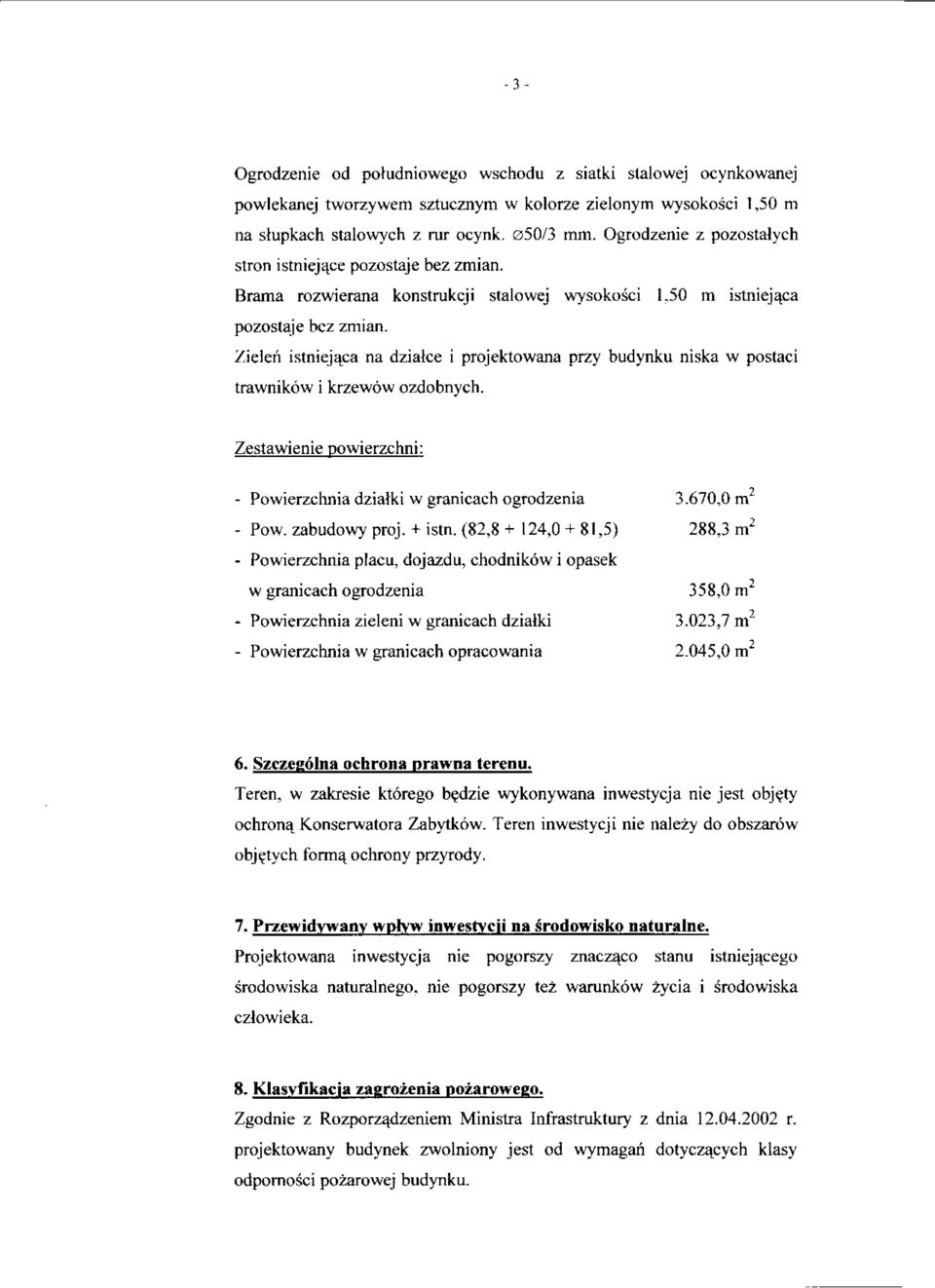

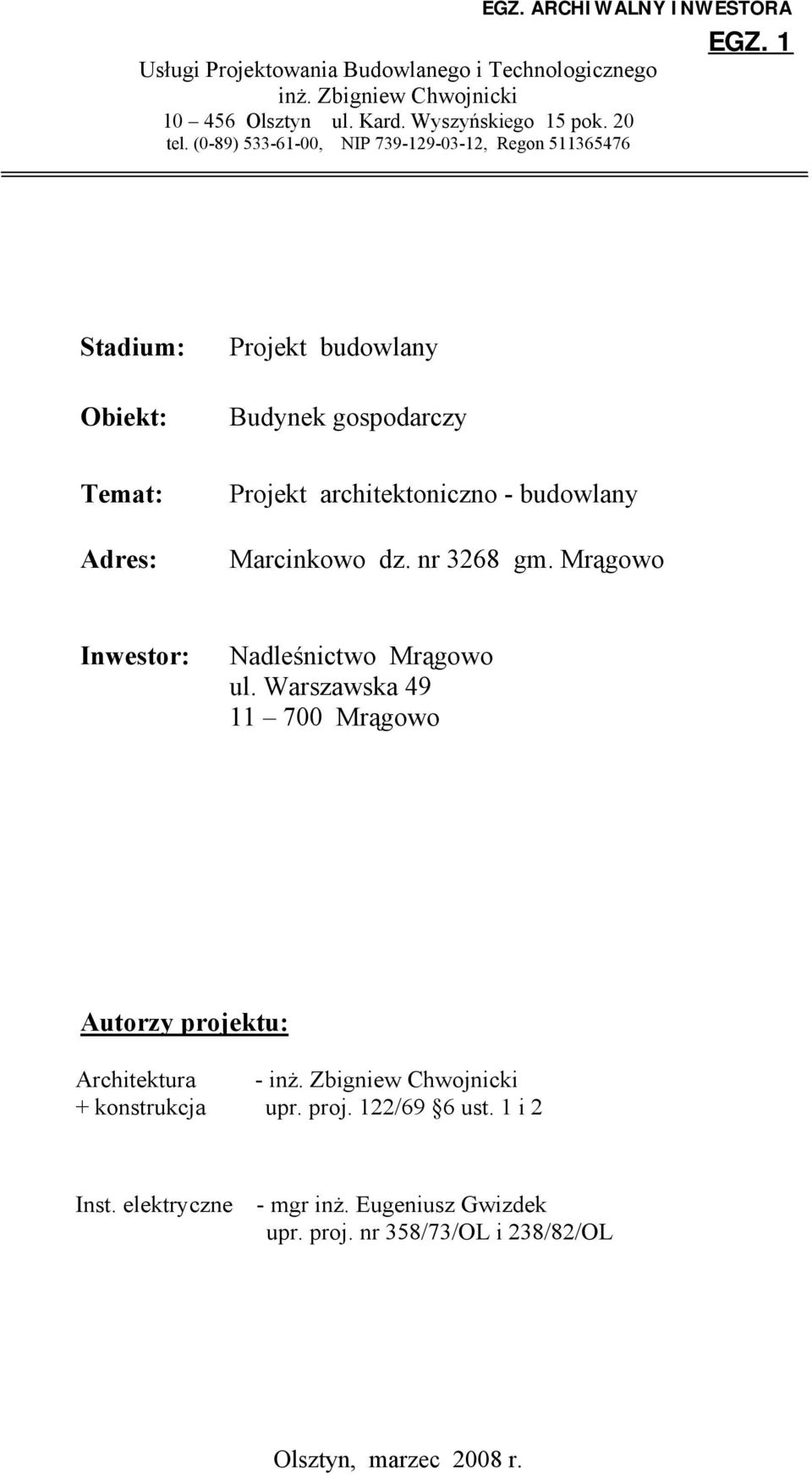

9 EGZ. ARCHIWALNY INWESTORA Usługi Projektowania Budowlanego i Technologicznego inż. Zbigniew Chwojnicki Olsztyn ul. Kard. Wyszyńskiego 15 pok. 20 tel. (0-89) , NIP , Regon EGZ. 1 Stadium: Obiekt: Temat: Adres: Projekt budowlany Budynek gospodarczy Projekt architektoniczno - budowlany Marcinkowo dz. nr 3268 gm. Mrągowo Inwestor: Nadleśnictwo Mrągowo ul. Warszawska Mrągowo Autorzy projektu: Architektura - inż. Zbigniew Chwojnicki + konstrukcja upr. proj. 122/69 6 ust. 1 i 2 Inst. elektryczne - mgr inż. Eugeniusz Gwizdek upr. proj. nr 358/73/OL i 238/82/OL Olsztyn, marzec 2008 r.

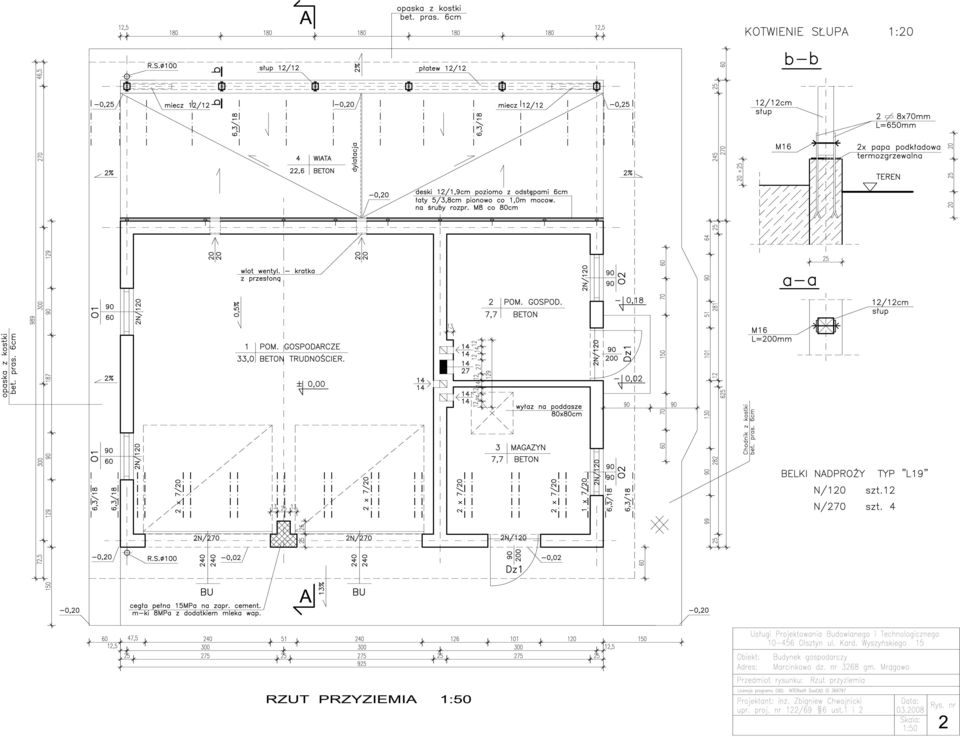

10 - 6 - Zawartość opracowania Opis techniczny str. 5 Obliczenia statyczne str. 3 Spis rysunków 1. Rzut fundamentów 2. Rzut przyziemia 3. Rzut więźby dachowej 4. Rzut dachu 5. Przekrój A A 6. Elewacje 7. Wykaz stolarki 8. Szczegóły więźby dachowej.

11 Projekt architektoniczno - budowlany Budynek gospodarczy przy leśniczówce w m. Marcinkowo dz. nr 3268 gm. Mrągowo. 1. Przeznaczenie i program użytkowy. Budynek przeznaczony jest na cele gospodarcze zagrody leśniczego. Program użytkowy przewiduje: dwa pom. gospodarcze, magazynek leśnictwa i zadaszenie do składowania drewna. 2. Forma i funkcja. Budynek gospodarczy wolnostojący, jednokondygnacyjny, niepodpiwniczony z zadaszeniem na drewno, poddasze nieużytkowe, zaprojektowany został w formie prostopadłościanu. Dach dwuspadowy kryty dachówką ceramiczną, przedłużony nad wiatą. Funkcja budynku gospodarcza. W budynku znajdują się dwa pom. gospodarcze i magazyn leśnictwa. Na zewnątrz budynku pod przedłużoną połacią dachu zaprojektowana została wiata na drewno opałowe. Budynek wyposażony zostanie w instalację elektryczną oświetleniową i siły. Dane techniczne: - Powierzchnia zabudowy 82,8 m 2 - Powierzchnia użytkowa 48,4 m 2 - Wiata 22,6 m 2 - Kubatura 254,3 m 3 3. Warunki gruntowo wodne przyjęto na podstawie dołu wykopanego w środku proj. budynku do głębokości 1,20 m ppt. istniejącego. Podłoże gruntowe w wykonanym wykopie stanowią piaski drobne i pylaste w stanie luźnym. Do obliczeń fundamentów przyjęto I D = 0,30. Woda gruntowa nie występuje w poziomie posadowienia budynku. Warunki gruntowe proste. Kategoria geotechniczna obiektu pierwsza.

12 Konstrukcja. Fundamenty. Posadowienie budynku bezpośrednie na ławach fundamentowych z betonu klasy B15 MPa. Ławy zbrojone podłużnie 4#12(34GS), strzemiona Ø4,5(StOS) co 30 cm. Pod ławami podłoże z betonu podkładowego B10 MPa grub. 20 cm. Izolacja przeciwwilgociowa pozioma ścian i posadzki z 1 warstwy papy asfaltowej podkładowej termozgrzewalnej. Ściany. Ściany fundamentowe monolityczne z betonu B15. Dopuszcza się wykonanie ścian fundamentowych z bloczków betonowych B15 MPa na zaprawie cementowej m-ki 5MPa z dodatkiem mleka wapiennego. Ściany przyziemia powyżej proj. terenu z cegły wap. piask. drążonej kl. 15 MPa. Dopuszcza się wykonanie ścian z bloczków z betonu komórkowego wytrzymałości 5MPa na zaprawie cement. wap. m-ki 3MPa. Filarek między bramami z cegły jw. klasy 15MPa na zaprawie cementowej m-ki 8MPa z dodatkiem mleka wapiennego. Ścianka działowa z cegły wap. piaskowej drążonej klasy 10MPa na zaprawie cementowej m-ki 5MPa z dodatkiem mleka wapiennego ustawiona na podłożu pod posadzkę. Wieńce żelbetowe, monolityczne z betonu klasy B15 ocieplone styropianem grub. 5 cm zbrojone 4#12(34GS). Wieńce ściany fundamentowej wiaty WP zbrojone 2#12(34GS), strzemiona Ø4,5(StOS) co 30 cm. Pręty podłużne w narożach i stykach łączyć mijankowo na zakład min. 55 cm. Nadproża nad otworami okiennymi, drzwiowymi i bramami z belek żelbetowych prefabryk. L19 typ N obciążonych stropami. Belki o rozpiętości L o = 2,40 m na okres montażu podparte stemplami w odległości 0,25 m od podpór.

13 - 3 - Strop drewniany, belkowy z podsufitką z płyt gipsowo-kartonowych GKF1 1 1,25 cm na ruszcie metalowym wysokości 3 cm i rozstawie a = 0,4 m. Podłoga z płyt wiórowych twardych wodoodpornych grub. 2,5 cm. Belki stropowe 2 7/20 cm połączone z krokwiami na murłacie przenoszą rozpór dachu krokwiowego. Dach drewniany krokwiowy dwuspadowy o kącie nachylenia połaci dachowej 35 kryty dachówką ceramiczną zakładkową jak bud. leśniczówki. Krokwie 6,3/18 cm, płatew kalenicowa 6,3/18 cm, murłaty 12/12 cm kotwione w wieńcach kotwami śrubowymi Ø12 mm o rozstawie a 1,50 m. 5. Wykończenie budynku. Posadzki w budynku cementowe trudnościeralne z betonu B20 grub. 6 cm, w wiacie na drewno opałowe beton trudnościeralny B20 grub. 10 cm na podsypce z pospółki bez frakcji pylastej zagęszczonej mechanicznie. Minimalna grubość podsypki 20 cm. Tynki wewnętrzne cement.-wap. kat. III zatarte na gładko malowane dwukrotnie farbą emulsyjną. Stolarka okienna i drzwiowa drewniana wg wykazu. Wrota uchylne nieocieplone. Drzwi drewniane deskowe indywidualne z desek grub. 3,2 cm na wpust. Okna krosnowe szklone szybą pojedynczą. Malowanie sufitów dwukrotne farbą emulsyjną w kolorze białym. Parapety z zaprawy cementowej zatarte na gładko. Tynki na ścianach zewnętrznych cementowo wapienne kat. III + masa tynkarska granulacji 2 mm (tynk sylikatowy) w kolorze uzgodnionym z Zamawiającym. Cokół z wyprawy tynkarskiej żywicznej w kolorze uzgodnionym z Inwestorem na podkładzie z tynku cementowego.

14 - 4 - Wykładzina na ścianie drewutni z desek frezowanych grub. 1,9 cm przybitych do łat pionowych w odstępach ca 6 cm. Łaty 5/3,8 cm mocowane do ściany na śruby rozprężne M8 co 80 cm. Komin ponad dachem murowany z cegły klinkierowej spoinowany zaprawą przygotowaną w wytwórni do klinkieru. Czapa z betonu B15 grub. 10 cm zbrojona siatką Ø4,5(StOS) o oczkach cm z kapinosem na obwodzie. Przewód dymowy murowany z cegły ceramicznej pełnej klasy 15 MPa na zaprawie cement. wap. m-ki 3,0 MPa. Ścianki przewodów wentylacyjnych z cegły pełnej wap. piask. klasy 15 MPa na zaprawie jw. Podokienniki, obróbki blacharskie z blachy stalowej ocynkowanej powlekanej farbą fabrycznie w kolorze brązowym półmat. Rynny i rury spustowe z PVC w kolorze c. brązowym odpowiednio Ø120 mm i Ø100 mm. Okapy, słupki, wiatrownice, okładzina ściany drewutni malowane dwukrotnie preparatem do drewna Sadolin w kolorze brązowym. Wiatrownice od zewnątrz obłożone blachą powlekaną fabrycznie w kolorze brązowym półmat na zakład z wygięciem rynnowym. Opaska odwadniająca wokół budynku grub. 6 cm z kostki betonowej prasowanej na podsypce z piasku grubego 10 cm zagęszczonej mechanicznie ograniczona krawężnikiem ogrodowym 8 30 cm na ławie betonowej B10 MPa cm. 6. Wytyczne realizacji i zalecenia. - Wytyczenie budynku w terenie i pomiar powykonawczy powinien wykonać geodeta uprawniony. - Belki stropowe, słupy i elementy konstrukcyjne dachu z drewna iglastego klasy C24 zabezpieczone przed korozją biologiczną i ogniem przez dwukrotne pomalowanie impregnatami ogólnie dostępnymi na rynku.

15 Elementy stalowe zabezpieczyć przed korozją przez dwukrotne pomalowanie farbą miniową i nawierzchniową po oczyszczeniu do II-go stopnia czystości. - Instalacje wewnętrzne i zewnętrzne elektryczne wykonać wg projektu branżowego. - Roboty budowlane prowadzić zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych" przestrzegając jednocześnie obowiązujące przepisy bhp. (Dz. U. Z dnia 19 marca 2003 r.). - Osoby prowadzące i nadzorujące roboty budowlane powinny posiadać odpowiednie uprawnienia budowlane. Olsztyn, marzec 2008 r.

16 Obliczenia statyczne Budynek gospodarczy przy leśniczówce w m. Marcinkowo dz. nr 3268 gm. Mrągowo. Poz.1 Dach. Zaprojektowano dach dwuspadowy krokwiowy kryty dachówką ceramiczną zakładkową. Kąt nachylenia połaci dachowych α = 35 o, cosα = 0,819, cos 2 α = 0,671. Obciążenie prostopadłe do połaci dachu: - pokrycie dachówką zakładkową 70 0,819 = 57 dan/m 2 1,2 = 61 dan/m 2 - krokwie + folia ~ 11 1,1 = 12 - wiatr I strefa 25 0,32 1,8 = 16 1,3 = 19 - śnieg II strefa 90 1,0 0,671 = 60 1,4 = dan/m dan/m 2 Rozstaw krokwi a 1,0 m M = 0, ,7 2 = 303 danm W x = = 233,1 cm Przyjęto krokwie z drewna iglastego (sosna, świerk) klasy C24 o wymiarach 6,3/18 cm W x = 340 cm 3, J x = 3062 cm 4. Ugięcie 4 5 1, f = = 1,28 cm f dop = = 1,65 cm 200 Reakcja prostopadła do połaci dachu R = 177 3,70 0,5 = 327 dan

17 - 2 - Składowa pozioma i pionowa H = 327 0,819 = 268 dan V = 327 0,570 = 186 dan Płatew kalenicowa 6,3/18 cm, deski wiatrowe 3,2/12 cm, murłaty 12/12 cm, płatew i słupki wiaty 12/12 cm. Poz.2 Strop nad przyziemiem. Obciążenie: l t = 6,0 m - płyta wiórowa twarda 0, ,2 = 24 dan/m 2 - belki stropowe ~ 17 - płyty gipsowo - kartonowe na ruszcie drewnianym z łat 0, ,2 + 4 = 40 - obc. zmienne 50 1,4 = 70 Rozstaw belek a 1,0 m M = 0, ,0 2 = 678 danm W x = = 522cm dan/m 2 Przyjęto belki 2 7/20 cm W x = 932 cm 3, J x = 9332 cm 4. Drewno iglaste klasy C24. Ugięcie 4 5 1, f = = 2,33 cm ,3 600 f dop = = 2,40 cm 250 Połączenie belek stropowych z krokwią. Przyjęto 1 śrubę M12 dwuciętą i po 2 gwoździe dwustronnie mm N = 1018 dan > 268 dan. Poz.3 Wieńce żelbetowe, monolityczne z betonu klasy B15 zbrojone 2#12 (ściana fundam. wiaty) i 4#12(34GS), strzemiona Ř4,5(StOS) co 30 cm. Pręty podłużne w narożach i stykach łączyć mijankowo na zakład min. 55 cm.

18 - 3 - Poz.4 Nadproża nad otworami w ścianach zewnętrznych przyjęto konstrukcyjnie z 2 belek żelbetowych prefabr. L19 typ "N". Belki o rozpiętości L M = 2,70 m na okres montażu podeprzeć w odległości 0,25 m od podpory. Poz. 5 Ściany fundamentowe zaprojektowano z betonu klasy B15 grub. 25 cm, lub z bloczków betonowych B15 MPa na zaprawie cementowej m-ki 5MPa z dodatkiem mleka wapiennego. Ściany przyziemia 0,3 m nad posadzką z cegły pełnej na zaprawie jw. Na pozostałej wysokości, ściany z bloczków z betonu komórkowego 5MPa na zaprawie cement.-wap. m-ki 3MPa. Filarek pomiędzy bramami zaprojektowano z cegły pełnej klasy 15MPa na zaprawie cementowej m-ki 8MPa z dodatkiem mleka wapiennego. Poz.6 Fundamenty. Posadowienie budynku zaprojektowano na ławach fundamentowych. Do sprawdzenia nacisku na grunt przyjęto ściany z cegły pełnej. 6.1 Ściana szczytowa: - ściana przyziemia i poddasza z c. pełnej 0,28 4, ,1 = dan/m - ściana fundamentowa 0,25 1, ,1 = 792 0,35 0, ,1 = dach ~ dan/m 4037 k = 1,35 dan/cm = = 135 kpa Obliczeniowy jednostkowy opór podłoża gruntowego dla P d i P đ I D = 0,30 γ D = 1,80 t/m 3 γ B = 1,70 t/m 3 ϕ = N D = 17,44 N B = 6,92 q f = 17,44 1,2 1, ,92 0,30 1,70 10 = 376,7 + 35,3 = 412,0 kpa m q f = 412,0 0,75 = 309,0 kpa = 3,09 dan/cm 2 > 1,35 dan/cm 2 Olsztyn, marzec 2008 r.

19

20

21

22

23

24

25

26

27 STADIUM: PROJEKT BUDOWLANY OBIEKT : BUDYNEK GOSPODARCZY INSTALACJE ELEKTRYCZNE ADRES : Marcinkowo dz. Nr 3268 gm. Mrągowo INWESTOR: Nadleśnictwo Mrągowo Zawartość: - opis techniczny, - rzut przyziemia instalacje elektryczne - rys. E-1 Oświadczam, Ŝe projekt przyłącza kablowego i instalacji elektrycznych został sporządzony prawidłowo, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. OPRACOWAŁ : mgr inŝ. E. Gwizdek Olsztyn, r.

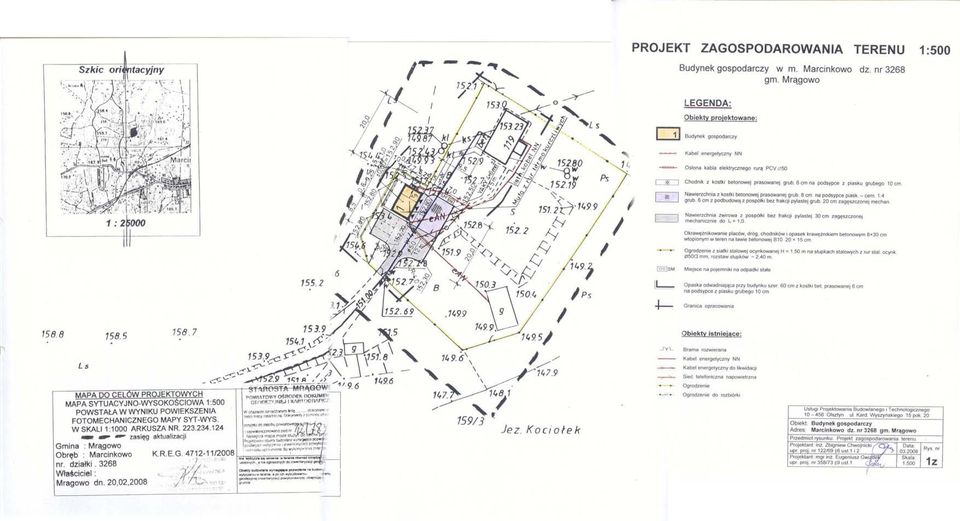

28 OPIS TECHNICZNY do projektu budowlanego budynku gospodarczego leśniczówki w Marcinkowie, dz. nr 3268/, gm. Mrągowo. INSTALACJE ELEKTRYCZNE CPV Roboty w zakresie instalacji elektrycznych CPV Roboty w zakresie układania przewodów elektrycznych CPV Roboty w zakresie montaŝu opraw oświetleniowych. 1. Podstawa opracowana. - Projekt architektoniczno budowlany. - Obowiązujące przepisy i normy. 2. Zakres opracowania. Projekt obejmuje wykonanie instalacji elektrycznych i przyłącza zalicznikowego do bud. gospodarczego przy leśniczówce w Marcinkowie gm. Mrągowo. 3. Charakterystyka obiektu. Budynek gospodarczy - garaŝe i pomieszczenia gospodarcze, częściowo murowany, konstrukcja dachu drewniana, pokrycie dachu dachówką ceramiczną. W budynku przewiduje się wykonanie instalacji elektrycznych. 4. Zasilanie budynku gospodarczego. Do zasilania budynku wykorzystać istn. kabel YAKY 4x4 mm2 (4x6mm2) wyprowadzony z budynku mieszkalnego. Na wysokości projektowanego budynku gospodarczego istniejący kabel odkopać, przeciąć, wykonać mufę z rur termokurczliwych i do budynku ułoŝyć kabel YAKY 4x6mm2 wg. trasy w projekcie zagospodarowania. W budynku gospodarczym kabel wprowadzić do tablicy rozdzielczej Tg. Istniejący kabel zasilania stodoły naleŝy odkopać i wprowadzić do pomieszczenia garaŝowego i połączyć z obwodem zasilającym wyprowadzonym z tablicy Tg. Tablicę rozdzielczą Tg instalować w pomieszczeniu gospodarczym. Skrzynka typu RN-1x12-55(IP-55) z wyposaŝeniem wg schematu instalacji, osprzęt modułowy produkcji FAEL LEGRAND.

29 5. Instalacje elektryczne. Instalacje oświetlenia i gniazd wtyczkowych wykonać przewodami YDYp, YDY ułoŝonymi p/t na ścianach oraz na uchwytach na stropie. Dla ułoŝenia przewodów w tynku wykonać bruzdy. Osprzęt stosować szczelny o stopniu ochrony IP-44, wpuszczony w tynk. Oprawy oświetleniowe wg opisów na rzucie instalacji, szczelne IP-44. Przy przejściu przewodów przez ściany stosować rurki osłonowe RL 22. Gniazda i wyłączniki instalować na wys. 1,3m. 6. Ochrona od poraŝeń. Stosować samoczynne wyłączanie w systemie TN-S z wydzielonym przewodem ochronnym PE w całej instalacji. Do przewodu PE przyłączyć obudowy metalowe opraw oświetleniowych i zaciski ochronne gniazd wtyczkowych. Dodatkowo na zasilaniu instalować wyłącznik ochronny róŝnicowo-prądowy o czułości 30mA. Rozdzielnice Tg naleŝy uziemić wykonując uziom szpilkowy 7. Uwagi ogólne. - Instalacje elektryczne wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót elektrycznych. - Po wykonaniu instalacji wykonać pomiary izolacji obwodów oraz wyłączalności zwarć. Opracował : mgr inŝ. E. Gwizdek
