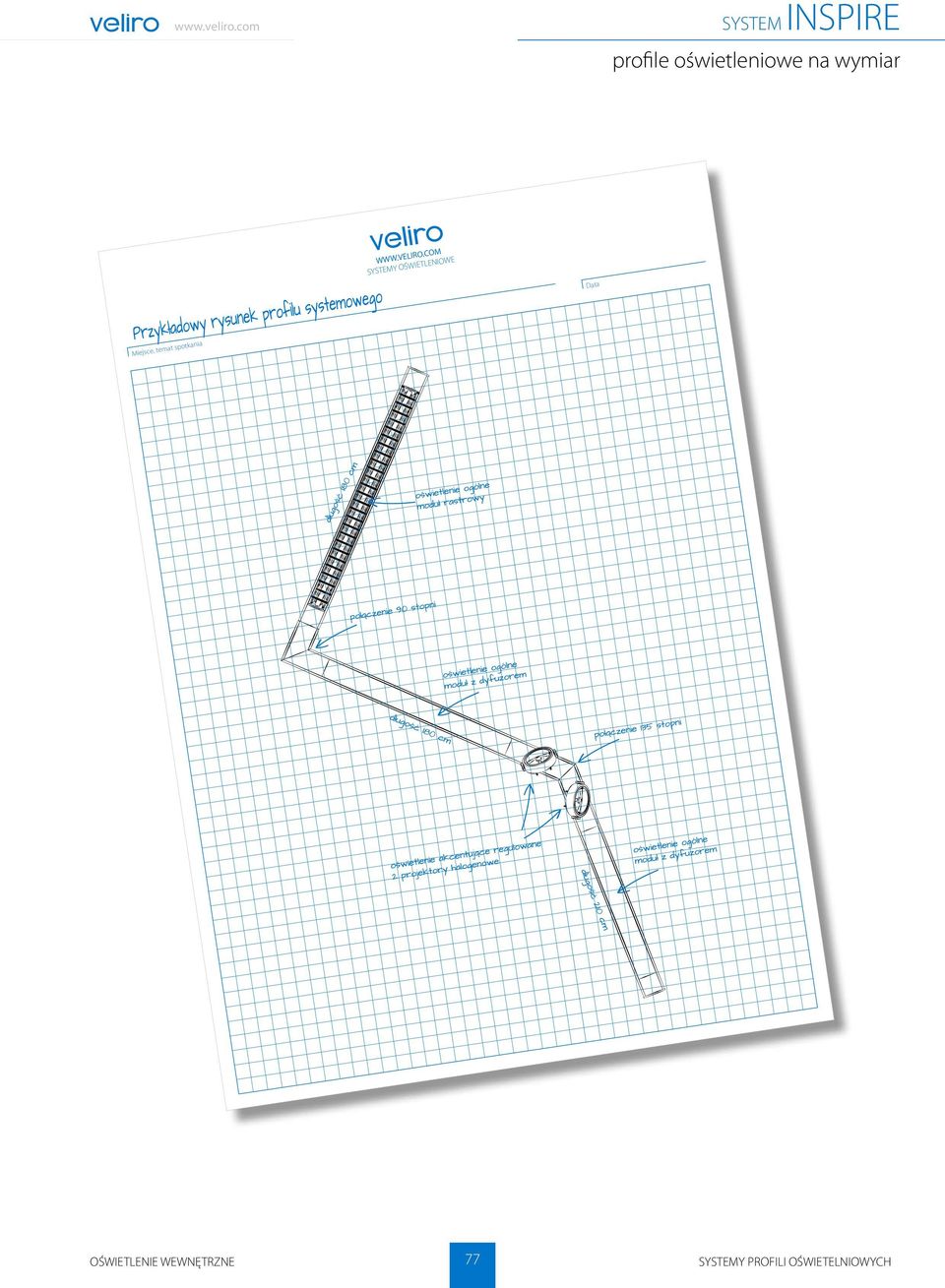

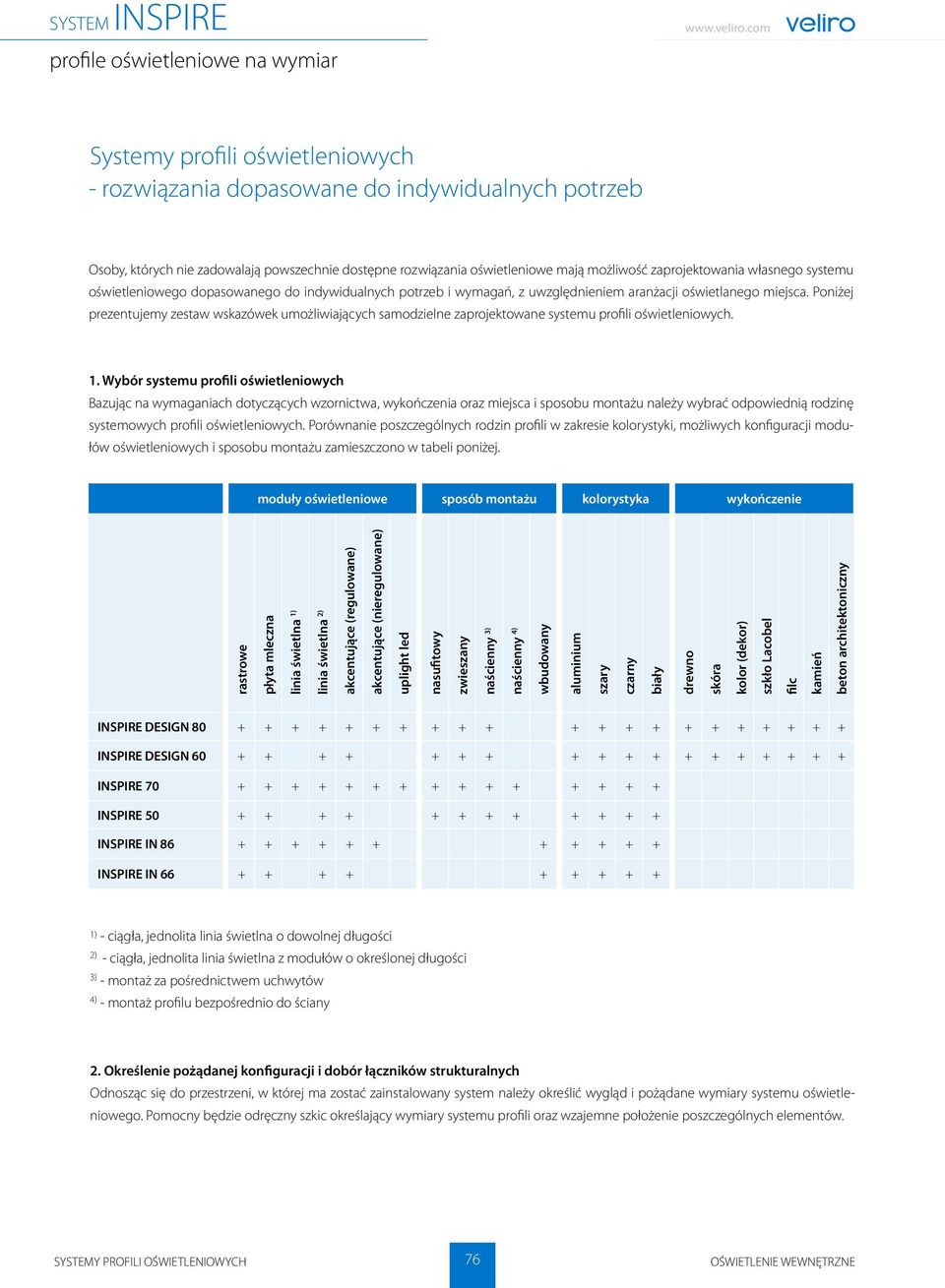

3 SYSTEM INSPIRE profile oświetleniowe na wymiar Systemy profili oświetleniowych - rozwiązania dopasowane do indywidualnych potrzeb Osoby, których nie zadowalają powszechnie dostępne rozwiązania oświetleniowe mają możliwość zaprojektowania własnego systemu oświetleniowego dopasowanego do indywidualnych potrzeb i wymagań, z uwzględnieniem aranżacji oświetlanego miejsca. Poniżej prezentujemy zestaw wskazówek umożliwiających samodzielne zaprojektowane systemu profili oświetleniowych. 1. Wybór systemu profili oświetleniowych Bazując na wymaganiach dotyczących wzornictwa, wykończenia oraz miejsca i sposobu montażu należy wybrać odpowiednią rodzinę systemowych profili oświetleniowych. Porównanie poszczególnych rodzin profili w zakresie kolorystyki, możliwych konfiguracji modułów oświetleniowych i sposobu montażu zamieszczono w tabeli poniżej. moduły oświetleniowe sposób montażu kolorystyka wykończenie rastrowe płyta mleczna linia świetlna 1) linia świetlna 2) akcentujące (regulowane) akcentujące (nieregulowane) uplight led nasufitowy zwieszany naścienny 3) naścienny 4) wbudowany aluminium szary czarny biały drewno skóra kolor (dekor) szkło Lacobel filc kamień beton architektoniczny INSPIRE DESIGN INSPIRE DESIGN INSPIRE INSPIRE INSPIRE IN INSPIRE IN ) - ciągła, jednolita linia świetlna o dowolnej długości 2) - ciągła, jednolita linia świetlna z modułów o określonej długości 3) - montaż za pośrednictwem uchwytów 4) - montaż profilu bezpośrednio do ściany 2. Określenie pożądanej konfiguracji i dobór łączników strukturalnych Odnosząc się do przestrzeni, w której ma zostać zainstalowany system należy określić wygląd i pożądane wymiary systemu oświetleniowego. Pomocny będzie odręczny szkic określający wymiary systemu profili oraz wzajemne położenie poszczególnych elementów. SYSTEMY PROFILI OŚWIETLENIOWYCH 76

4 SYSTEM INSPIRE profile oświetleniowe na wymiar SYSTEMY OŚWIETLENIOWE Miejsce, temat spotkania Data 77 SYSTEMY PROFILI OŚWIETELNIOWYCH

5 SYSTEM INSPIRE profile oświetleniowe na wymiar 3. Dobór i rozmieszczenie modułów oświetleniowych. Opierając się na wykonanym szkicu należy zaznaczyć pożądane rozmieszczenie modułów oświetleniowych. Dostępne moduły umożliwiające zarówno oświetlenie ogólne jak i akcentujące. W ramach oświetlenia ogólnego dostępne są moduły wykorzystujące świetlówki liniowe lub dedykowane moduły LED. Moduły oświetlenia akcentującego są dostępne w wersji regulowanej i nieregulowanej, wykorzystują źródła halogenowe oraz LED. Moduły oświetleniowe dostępne w wersjach: NODIM - sterowanie modułem oświetleniowym na zasadzie włącz / wyłącz DIM DALI - sterowanie cyfrowe, indywidualne lub grupowe sterowanie modułami podłączonymi do danej linii sterującej DIM 1-10V - sterowanie analogowe, równoczesne sterowanie wszystkimi modułami podłączonymi do danej linii sterującej Tabela z danymi modułu określa długość widocznej części modułu (np. rastra, mlecznego dyfuzora) oraz wymaganą minimalną długość profilu strukturalnego. Określając wymaganą długość profilu należy pamiętać o uwzględnieniu miejsca wymaganego przez niektóre łączniki strukturalne! 4. Instalacja wewnętrzna Standardowo profile oświetleniowe zawierają jeden obwód elektryczny, wspólny dla wszystkich modułów oświetleniowych. Na życzenie można zwiększać ilość wewnętrznych obwodów w profilu (maks. 3 obwody przy jednym przewodzie zasilającym z zachowaniem wspólnego przewodu N). STANDARD MOŻLIWE WARIANTY N L1 D1 D2 1 obwód przewód 3 żyłowy 2 obwody przewód 5 żyłowy 3 obwody przewód 5 żyłowy 1 obwód 1-10V przewód 5 żyłowy 1 obwód DALI przewód 5 żyłowy UWAGA! Zastosowanie modułów w wersji DALI pozwala sterować poszczególnymi elementami niezależne, bez konieczności wykonywania dodatkowych obwodów! 5. System montażowy Rekomendowane zasady doboru ilości elementów montażowych do systemów profili uwzględniają margines bezpieczeństwa pozwalający uniknąć typowych problemów wynikających z jakości podłoża montażowego (ściany/ sufitu). Zalecaną minimalną ilość elementów montażowych należy obliczyć stosując regułę: E = L [m] W W = 1,5 dla profili zwieszanych 1,2 dla profili nasufitowych i naściennych 1,0 dla profili do wbudowania gdzie: E ilość elementów montażowych, min. 2 szt. L długość profilu w metrach W - współczynnik zależny od sposobu montażu Otrzymany wynik należy zaokrąglić w górę. UWAGA! Docelową ilość elementów montażowych należy przyjąć uwzględniając parametry powierzchni, do której będzie montowany system profili. Elementy montażowe na końcach profili oraz przylegające do łączników nie powinny być umieszczone dalej jak 80 cm od końca profilu/ miejsca łączenia. SYSTEMY PROFILI OŚWIETLENIOWYCH 78

6 79

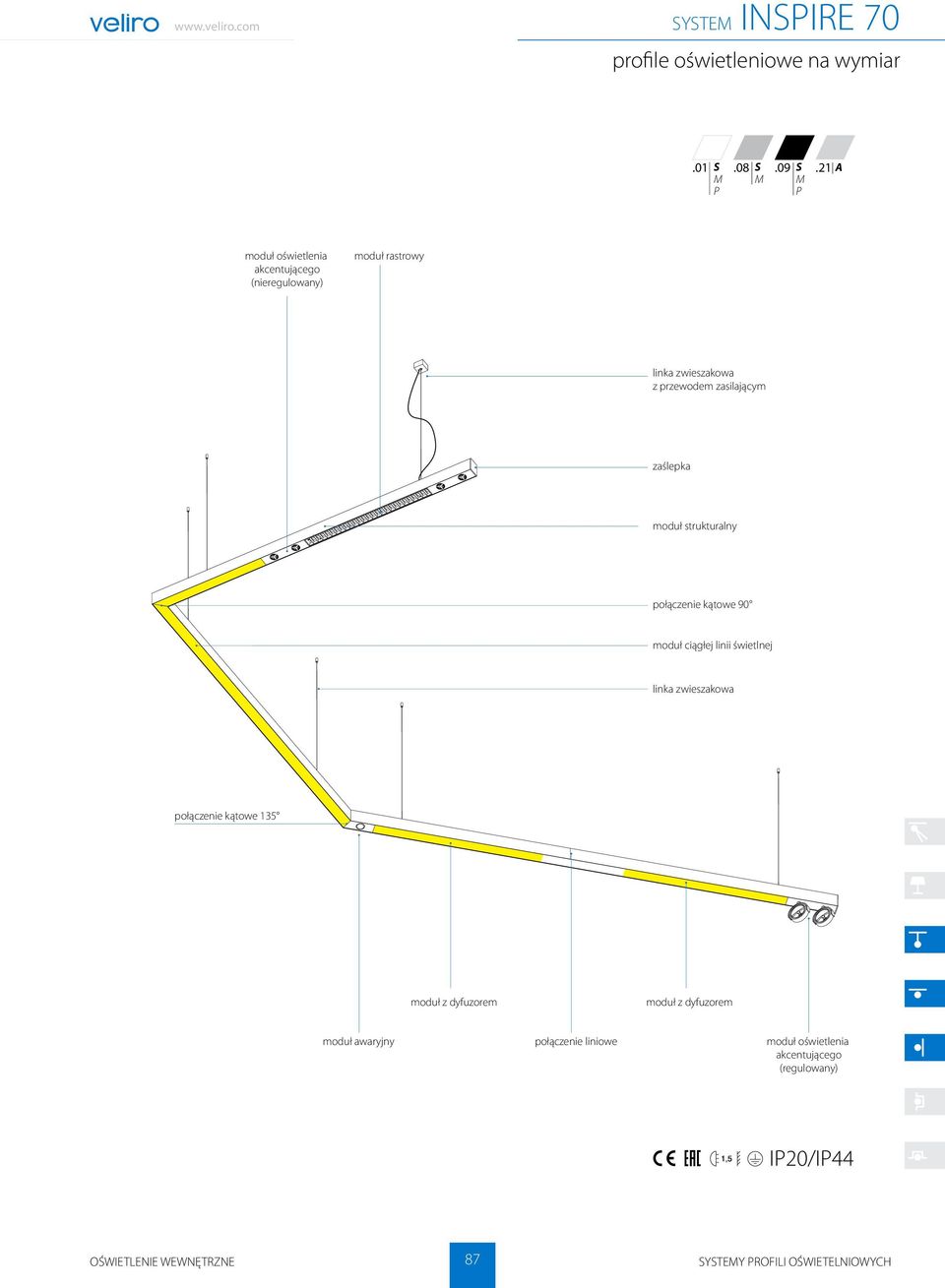

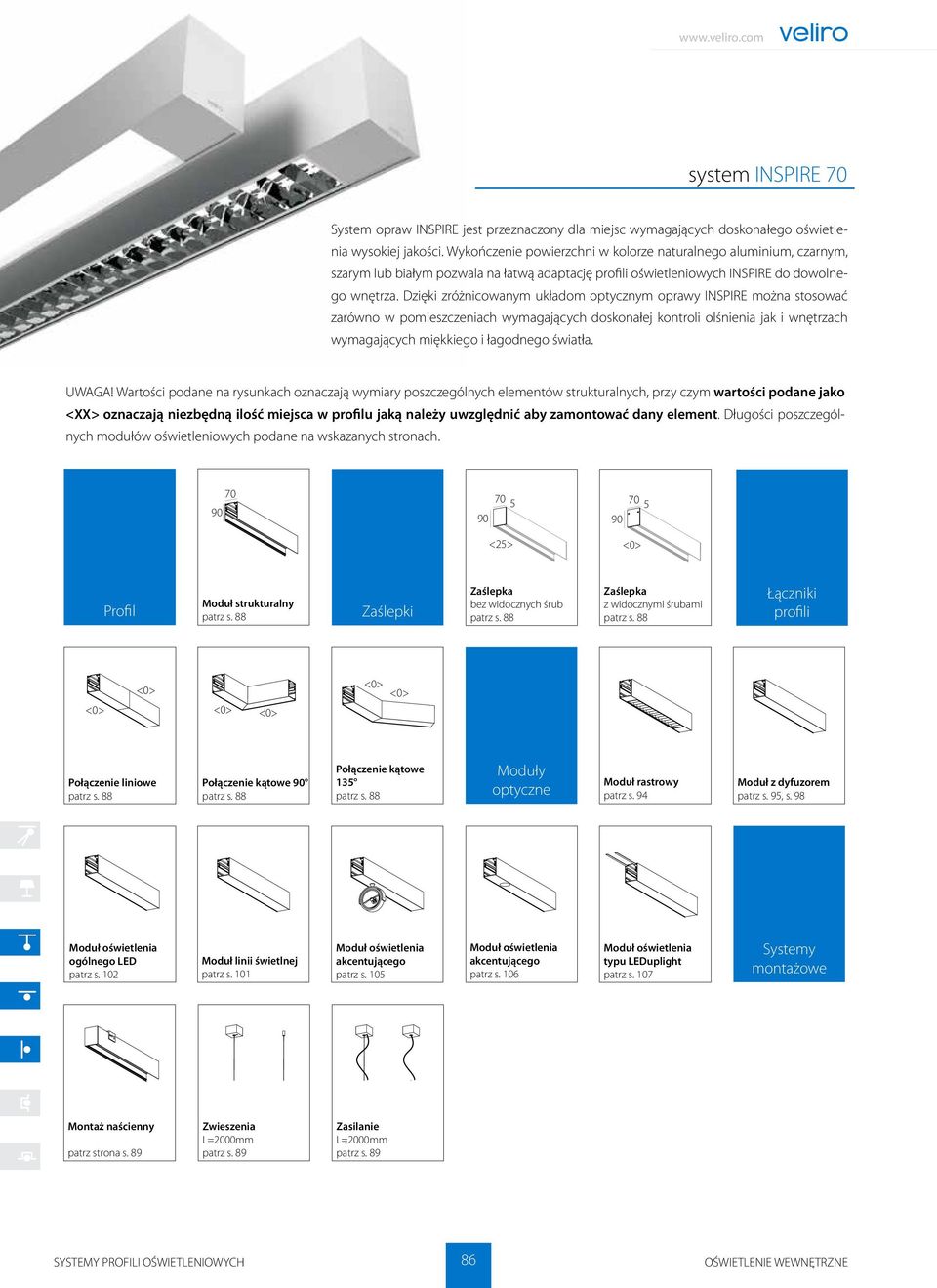

7 SYSTEM INSPIRE 70 profile oświetleniowe na wymiar system INSPIRE 70 System opraw INSPIRE jest przeznaczony dla miejsc wymagających doskonałego oświetlenia wysokiej jakości. Wykończenie powierzchni w kolorze naturalnego aluminium, czarnym, szarym lub białym pozwala na łatwą adaptację profili oświetleniowych INSPIRE do dowolnego wnętrza. Dzięki zróżnicowanym układom optycznym oprawy INSPIRE można stosować zarówno w pomieszczeniach wymagających doskonałej kontroli olśnienia jak i wnętrzach wymagających miękkiego i łagodnego światła. UWAGA! Wartości podane na rysunkach oznaczają wymiary poszczególnych elementów strukturalnych, przy czym wartości podane jako <XX> oznaczają niezbędną ilość miejsca w profilu jaką należy uwzględnić aby zamontować dany element. Długości poszczególnych modułów oświetleniowych podane na wskazanych stronach <25> <0> Profil Moduł strukturalny patrz s. 88 Zaślepki Zaślepka bez widocznych śrub patrz s. 88 Zaślepka z widocznymi śrubami patrz s. 88 Łączniki profili <0> <0> <0> <0> <0> <0> Połączenie liniowe patrz s. 88 Połączenie kątowe 90 patrz s. 88 Połączenie kątowe 135 patrz s. 88 Moduły optyczne Moduł rastrowy patrz s. 94 Moduł z dyfuzorem patrz s. 95, s. 98 Moduł oświetlenia ogólnego LED patrz s. 102 Moduł linii świetlnej patrz s. 101 Moduł oświetlenia akcentującego patrz s. 105 Moduł oświetlenia akcentującego patrz s. 106 Moduł oświetlenia typu LEDuplight patrz s. 107 Systemy montażowe Montaż naścienny patrz strona s. 89 Zwieszenia L=2000mm patrz s. 89 Zasilanie L=2000mm patrz s. 89 SYSTEMY PROFILI OŚWIETLENIOWYCH 86

8 SYSTEM INSPIRE 70 profile oświetleniowe na wymiar.01 S.08 S.09 S M M M P P.21 A moduł oświetlenia akcentującego (nieregulowany) moduł rastrowy linka zwieszakowa z przewodem zasilającym zaślepka moduł strukturalny połączenie kątowe 90 moduł ciągłej linii świetlnej linka zwieszakowa połączenie kątowe 135 moduł z dyfuzorem moduł z dyfuzorem moduł awaryjny połączenie liniowe moduł oświetlenia akcentującego (regulowany) IP20/IP44 87 SYSTEMY PROFILI OŚWIETELNIOWYCH

9 SYSTEM INSPIRE 70 profile oświetleniowe na wymiar ELEMENTY PODSTAWOWE systemu profili INSPIRE S.08 S.09 S M M M P P.21 A Profil strukturalny - podstawowy element sytemu, kształtujący jego formę oraz umożliwiający montaż różnego rodzaju modułów oświetleniowych. Długość odcinka profilu strukturalnego docinana na wymagany wymiar, maksymalna długość jednolitego odcinka - do 650 cm. Możliwość łączenia poszczególnych odcinków za pomocą łączników. KOD SPECYFIKACJA WAGA Profil bazowy systemu INSPIRE 70 1,8 kg/m Zaślepki boczne - niezbędne zakończenie profilu bazowego. Dostępne w wersji bez widocznych śrub montażowych (system mocowania zaślepki umieszczony wewnątrz profilu bazowego) lub z widocznymi śrubami montażowymi. Ilość wymaganego miejsca wewnątrz profilu na montaż elementu podana w nawisie jako <XX>. <25> KOD SPECYFIKACJA Zaślepka boczna bez widocznych śrub montażowych Zaślepka boczna z widocznymi śrubami montażowymi <0> <0> <0> Połączenia - opcjonalne łączniki wewnętrzne (niewidoczne) umożliwiające łączenie profili bazowych w systemy o różnych kształtach lub rozmiarach. Ilość wymaganego miejsca wewnątrz profilu na montaż elementu podana w nawiasie jako <XX>. KOD SPECYFIKACJA Łącznik liniowy (wewnętrzny) Łącznik kątowy 90 (wewnętrzny) Łącznik kątowy 135 (wewnętrzny) <0> <0> <0> <0> SYSTEMY PROFILI OŚWIETLENIOWYCH 88

10 SYSTEM INSPIRE 70 profile oświetleniowe na wymiar ELEMENTY MONTAŻOWE systemu profili INSPIRE S.08 S.09 S M M M P P.21 A Rekomendowane zasady doboru ilości elementów montażowych do systemów profili uwzględniają margines bezpieczeństwa pozwalający uniknąć typowych problemów wynikających z jakości podłoża montażowego (ściany/ sufitu). Zalecaną ilość elementów montażowych należy obliczyć stosując regułę: E = L / W (gdzie: E ilość elementów montażowych, min. 2 szt., L długość profilu w metrach, W - współczynnik zależny od sposobu montażu - patrz s. 78). Otrzymany wynik należy zaokrąglić w górę. Elementy montażowe na końcach profili oraz przylegające do łączników nie powinny być umieszczone dalej jak 80 cm od końca profilu/ miejsca łączenia. Dobierając system zwieszenia oprawy należy uwzględnić elementy zasilające oraz montażowe. Ilość elementów dobrać korzystając z reguły podanej powyżej. Zestawy zasilające różnią się ilością przewodów, należy dobrać odpowiedni przewód w zależności od ilości wewnętrznych obwodów profilu KOD SPECYFIKACJA Przewód zasilający (3p) z bazą montażową i linką zwieszakową, L=2000mm Przewód zasilający (5p) z bazą montażową i linką zwieszakową, L=2000mm Przewód zasilający (3p) z bazą montażową, L=2000mm Przewód zasilający (5p) z bazą montażową, L=2000mm KOD SPECYFIKACJA Pojedyncza linka z bazą montażową, L=2000mm Pojedyncza linka z mocowaniem (bez bazy), L=2000mm Ilość elementów dobrać korzystając z reguły podanej powyżej. Wprowadzenie zasilania do profilu w miejscu zamocowania jednego z uchwytów montażowych. 80 KOD SPECYFIKACJA Pojedynczy uchwyt do montażu naściennego 70 Montaż nasufitowy za pomocą wkrętów i kołków montażowych odpowiednich do rodzaju sufitu. Ilość elementów dobrać korzystając z reguły podanej powyżej. Otwory pod śruby montażowe wykonywane wg wskazań klienta przez producenta lub samodzielnie przez klienta na miejscu montażu. 89 SYSTEMY PROFILI OŚWIETELNIOWYCH

11 SYSTEM INSPIRE moduły do systemów INSPIRE 70, 80, 86 MODUŁ OŚWIETLENIA OGÓLNEGO z rastrem parabolicznym Moduł oświetlenia ogólnego montowany w profilu oświetleniowym za pomocą uchwytów sprężynujących (łatwy i szybki montaż bez konieczności używania narzędzi). Połączenie z instalacją elektryczną profilu za pomocą szybkozłączy. Układ optyczny z rastrem parabolicznym wysokiej jakości. Statecznik elektroniczny zapewniający stabilny strumień światła niezależnie od wahania napięcia zasilającego. Automatyczne wyłączanie uszkodzonych świetlówek. Dostępne moduły w wersji bez regulacji strumienia światła (wersja NODIM) lub przeznaczone do instalacji z systemem sterowania (wersje DIM DALI i DIM 1-10V). INSPIRE DESIGN 80 MOC ŹRÓDŁO L X NODIM DIM DALI DIM 1-10V 1x14/24W T mm 550 mm x21/39W T mm 850 mm x28/54W T mm 1150 mm x35/80W T mm 1450 mm x14/24W T mm 550 mm INSPIRE 70 2x21/39W T mm 850 mm x28/54W T mm 1150 mm x35/80W T mm 1450 mm INSPIRE IN 86 Podstawowe informacje konfiguracyjne L Moduły i źródła światła umieszczone jeden za drugim X Uwaga! Długość modułu oświetleniowego wewnątrz profilu większa niż długość widocznej części układu optycznego. Układ optyczny umieszczony symetryczne względem długości całkowitej modułu (L). Dobierając długość profilu strukturalnego należy brać pod uwagę długość L. SYSTEMY PROFILI OŚWIETLENIOWYCH 94

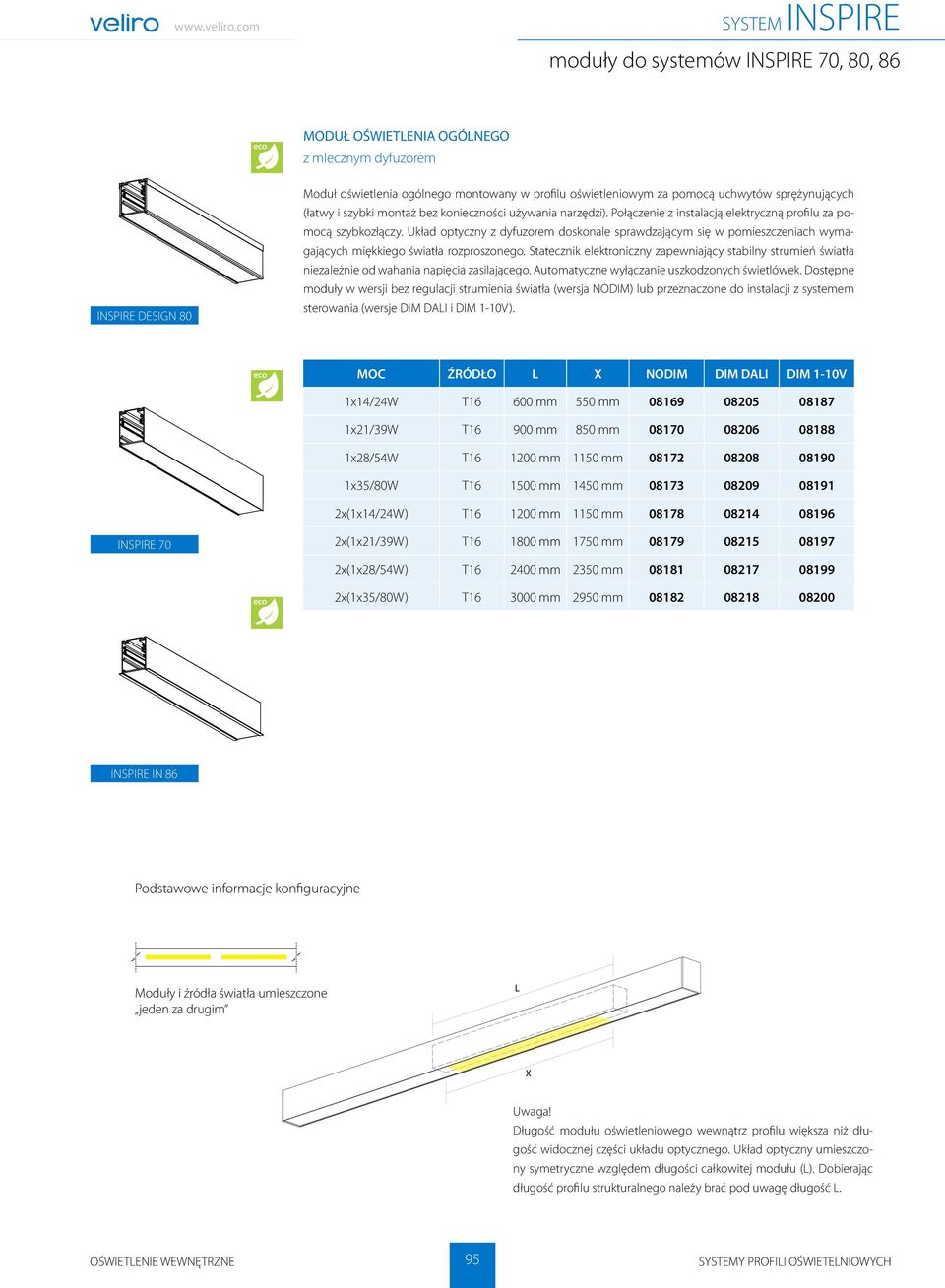

12 SYSTEM INSPIRE moduły do systemów INSPIRE 70, 80, 86 MODUŁ OŚWIETLENIA OGÓLNEGO z mlecznym dyfuzorem INSPIRE DESIGN 80 Moduł oświetlenia ogólnego montowany w profilu oświetleniowym za pomocą uchwytów sprężynujących (łatwy i szybki montaż bez konieczności używania narzędzi). Połączenie z instalacją elektryczną profilu za pomocą szybkozłączy. Układ optyczny z dyfuzorem doskonale sprawdzającym się w pomieszczeniach wymagających miękkiego światła rozproszonego. Statecznik elektroniczny zapewniający stabilny strumień światła niezależnie od wahania napięcia zasilającego. Automatyczne wyłączanie uszkodzonych świetlówek. Dostępne moduły w wersji bez regulacji strumienia światła (wersja NODIM) lub przeznaczone do instalacji z systemem sterowania (wersje DIM DALI i DIM 1-10V). MOC ŹRÓDŁO L X NODIM DIM DALI DIM 1-10V 1x14/24W T mm 550 mm x21/39W T mm 850 mm x28/54W T mm 1150 mm x35/80W T mm 1450 mm x(1x14/24W) T mm 1150 mm INSPIRE 70 2x(1x21/39W) T mm 1750 mm x(1x28/54W) T mm 2350 mm x(1x35/80W) T mm 2950 mm INSPIRE IN 86 Podstawowe informacje konfiguracyjne Moduły i źródła światła umieszczone jeden za drugim L X Uwaga! Długość modułu oświetleniowego wewnątrz profilu większa niż długość widocznej części układu optycznego. Układ optyczny umieszczony symetryczne względem długości całkowitej modułu (L). Dobierając długość profilu strukturalnego należy brać pod uwagę długość L. 95 SYSTEMY PROFILI OŚWIETELNIOWYCH

13 96

14 97

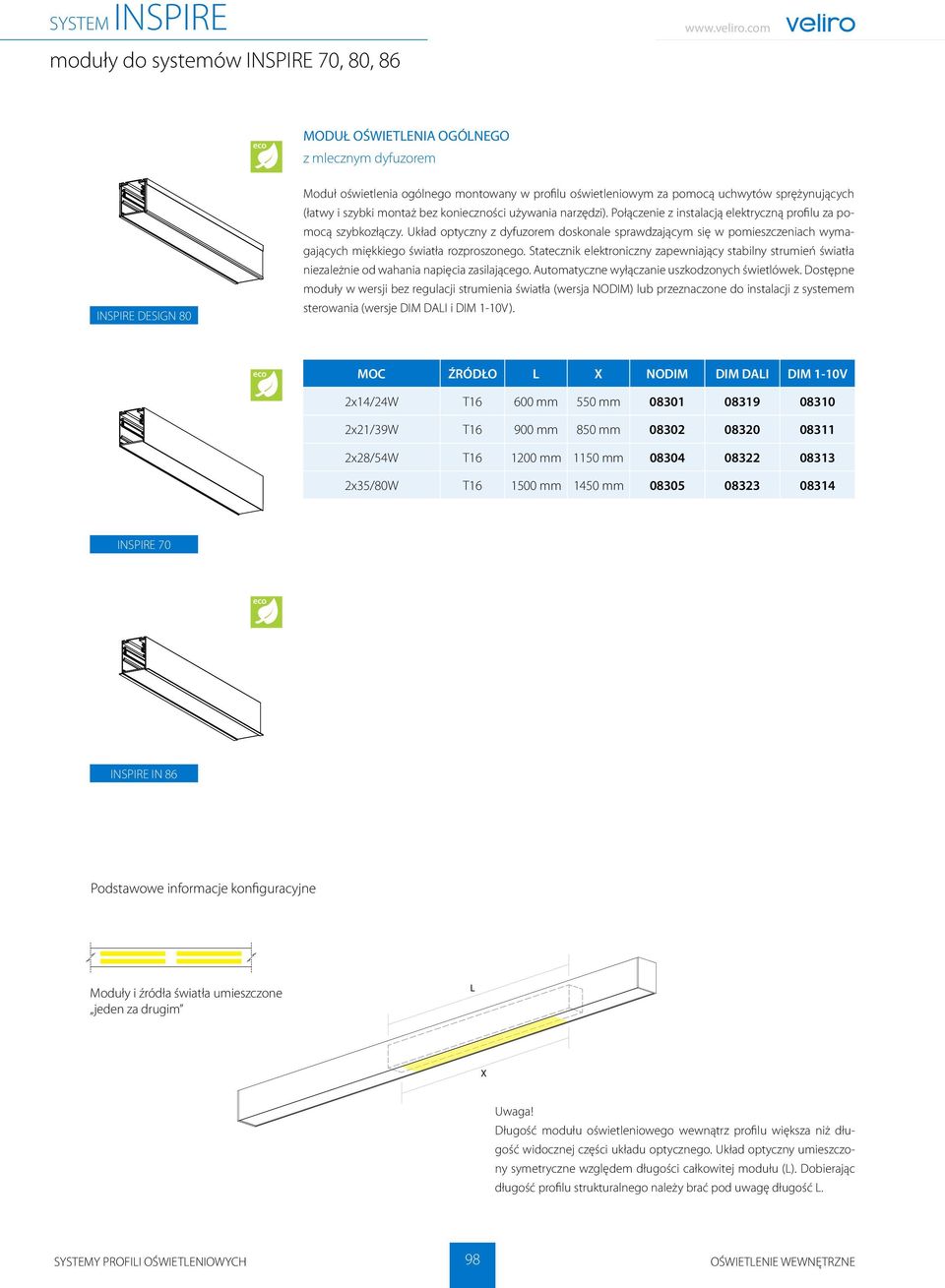

15 SYSTEM INSPIRE moduły do systemów INSPIRE 70, 80, 86 MODUŁ OŚWIETLENIA OGÓLNEGO z mlecznym dyfuzorem INSPIRE DESIGN 80 Moduł oświetlenia ogólnego montowany w profilu oświetleniowym za pomocą uchwytów sprężynujących (łatwy i szybki montaż bez konieczności używania narzędzi). Połączenie z instalacją elektryczną profilu za pomocą szybkozłączy. Układ optyczny z dyfuzorem doskonale sprawdzającym się w pomieszczeniach wymagających miękkiego światła rozproszonego. Statecznik elektroniczny zapewniający stabilny strumień światła niezależnie od wahania napięcia zasilającego. Automatyczne wyłączanie uszkodzonych świetlówek. Dostępne moduły w wersji bez regulacji strumienia światła (wersja NODIM) lub przeznaczone do instalacji z systemem sterowania (wersje DIM DALI i DIM 1-10V). MOC ŹRÓDŁO L X NODIM DIM DALI DIM 1-10V 2x14/24W T mm 550 mm x21/39W T mm 850 mm x28/54W T mm 1150 mm x35/80W T mm 1450 mm INSPIRE 70 INSPIRE IN 86 Podstawowe informacje konfiguracyjne Moduły i źródła światła umieszczone jeden za drugim L X Uwaga! Długość modułu oświetleniowego wewnątrz profilu większa niż długość widocznej części układu optycznego. Układ optyczny umieszczony symetryczne względem długości całkowitej modułu (L). Dobierając długość profilu strukturalnego należy brać pod uwagę długość L. SYSTEMY PROFILI OŚWIETLENIOWYCH 98

16 99

17 100

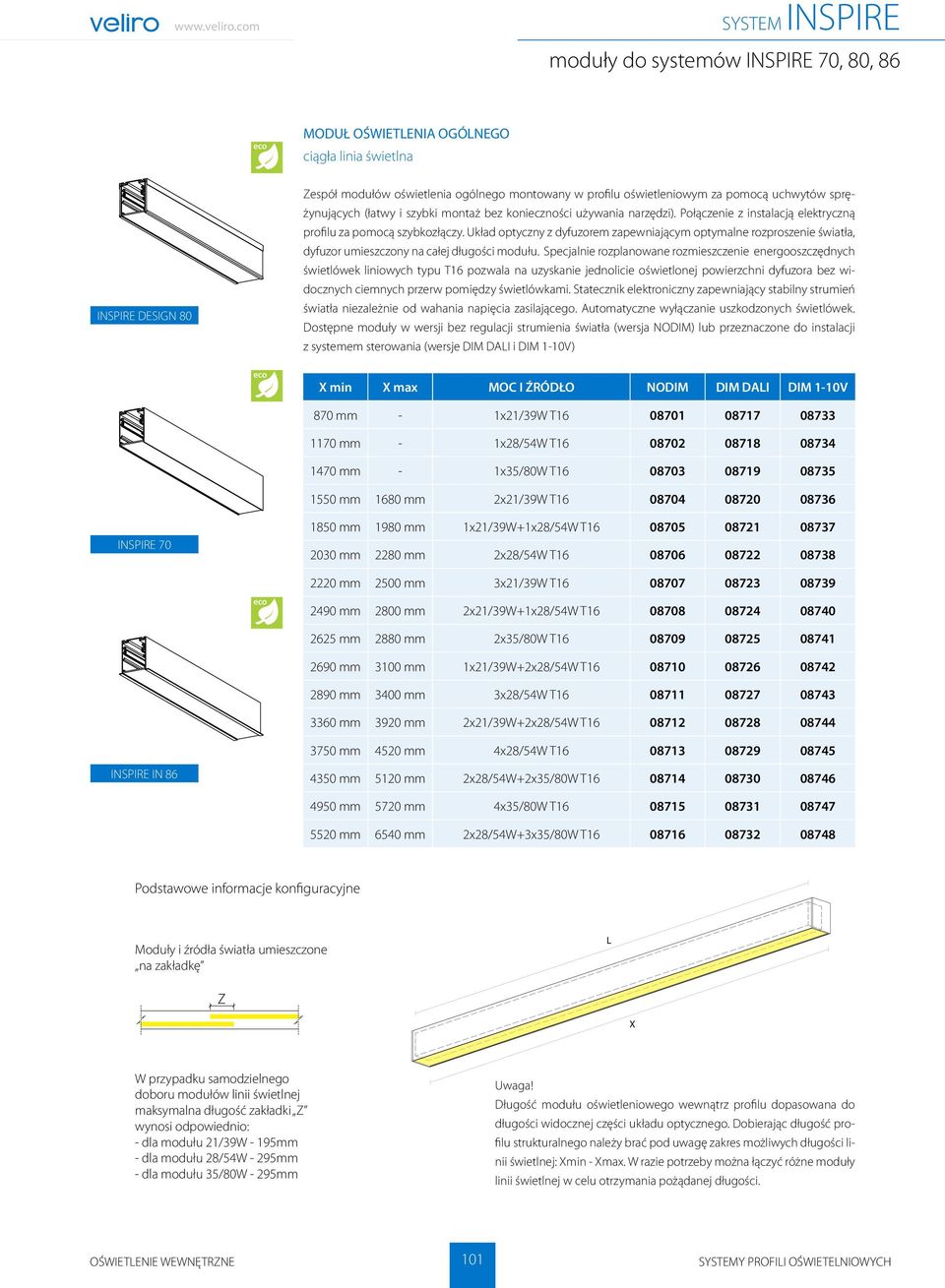

18 SYSTEM INSPIRE moduły do systemów INSPIRE 70, 80, 86 MODUŁ OŚWIETLENIA OGÓLNEGO ciągła linia świetlna INSPIRE DESIGN 80 Zespół modułów oświetlenia ogólnego montowany w profilu oświetleniowym za pomocą uchwytów sprężynujących (łatwy i szybki montaż bez konieczności używania narzędzi). Połączenie z instalacją elektryczną profilu za pomocą szybkozłączy. Układ optyczny z dyfuzorem zapewniającym optymalne rozproszenie światła, dyfuzor umieszczony na całej długości modułu. Specjalnie rozplanowane rozmieszczenie energooszczędnych świetlówek liniowych typu T16 pozwala na uzyskanie jednolicie oświetlonej powierzchni dyfuzora bez widocznych ciemnych przerw pomiędzy świetlówkami. Statecznik elektroniczny zapewniający stabilny strumień światła niezależnie od wahania napięcia zasilającego. Automatyczne wyłączanie uszkodzonych świetlówek. Dostępne moduły w wersji bez regulacji strumienia światła (wersja NODIM) lub przeznaczone do instalacji z systemem sterowania (wersje DIM DALI i DIM 1-10V) X min X max MOC I ŹRÓDŁO NODIM DIM DALI DIM 1-10V 870 mm - 1x21/39W T mm - 1x28/54W T mm - 1x35/80W T mm 1680 mm 2x21/39W T INSPIRE mm 1980 mm 1x21/39W+1x28/54W T mm 2280 mm 2x28/54W T mm 2500 mm 3x21/39W T mm 2800 mm 2x21/39W+1x28/54W T mm 2880 mm 2x35/80W T mm 3100 mm 1x21/39W+2x28/54W T mm 3400 mm 3x28/54W T mm 3920 mm 2x21/39W+2x28/54W T mm 4520 mm 4x28/54W T INSPIRE IN mm 5120 mm 2x28/54W+2x35/80W T mm 5720 mm 4x35/80W T mm 6540 mm 2x28/54W+3x35/80W T Podstawowe informacje konfiguracyjne Moduły i źródła światła umieszczone na zakładkę L X W przypadku samodzielnego doboru modułów linii świetlnej maksymalna długość zakładki Z wynosi odpowiednio: - dla modułu 21/39W - 195mm - dla modułu 28/54W - 295mm - dla modułu 35/80W - 295mm Uwaga! Długość modułu oświetleniowego wewnątrz profilu dopasowana do długości widocznej części układu optycznego. Dobierając długość profilu strukturalnego należy brać pod uwagę zakres możliwych długości linii świetlnej: Xmin - Xmax. W razie potrzeby można łączyć różne moduły linii świetlnej w celu otrzymania pożądanej długości. 101 SYSTEMY PROFILI OŚWIETELNIOWYCH

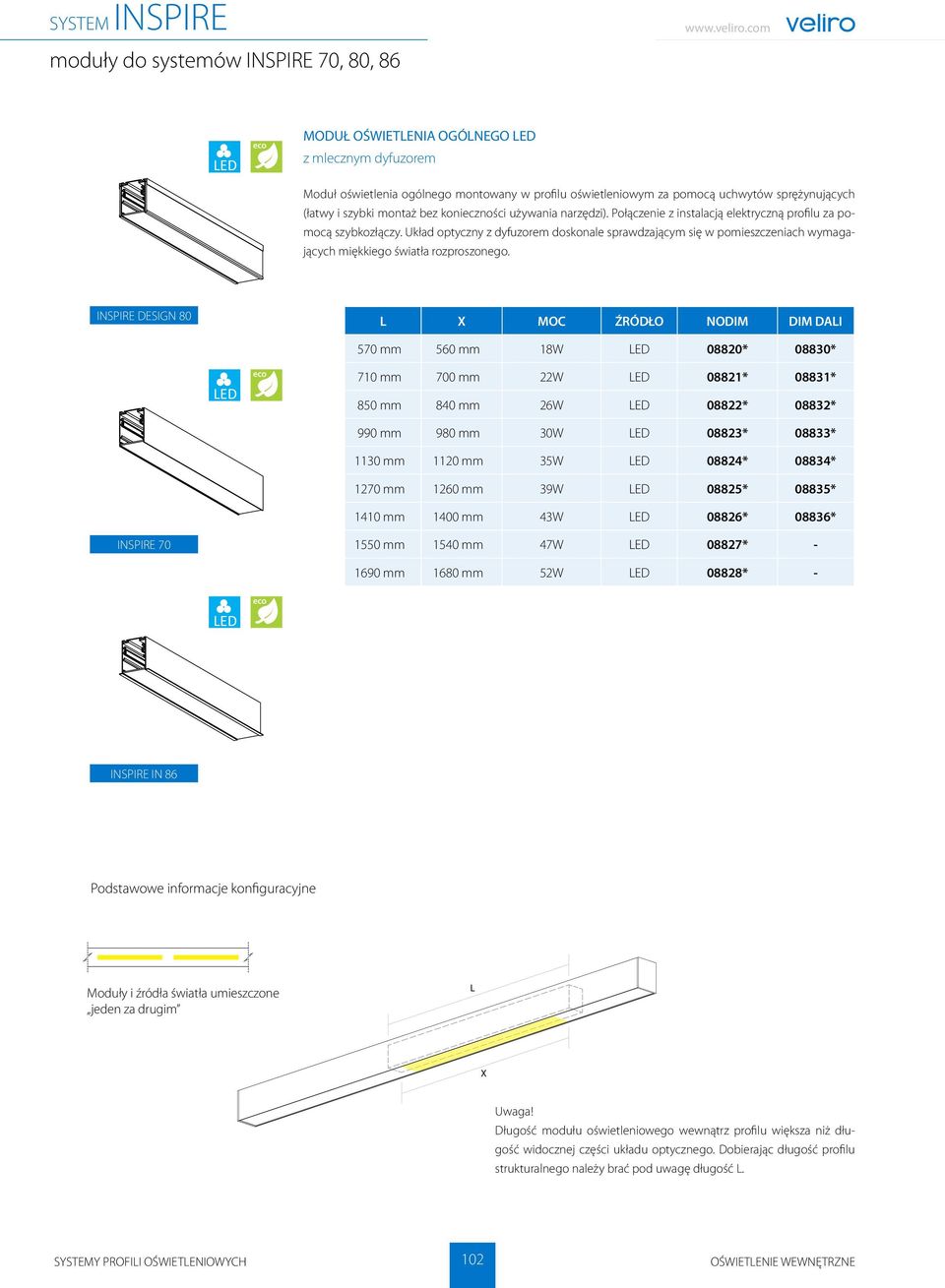

19 SYSTEM INSPIRE moduły do systemów INSPIRE 70, 80, 86 LED MODUŁ OŚWIETLENIA OGÓLNEGO LED z mlecznym dyfuzorem Moduł oświetlenia ogólnego montowany w profilu oświetleniowym za pomocą uchwytów sprężynujących (łatwy i szybki montaż bez konieczności używania narzędzi). Połączenie z instalacją elektryczną profilu za pomocą szybkozłączy. Układ optyczny z dyfuzorem doskonale sprawdzającym się w pomieszczeniach wymagających miękkiego światła rozproszonego. INSPIRE DESIGN 80 L X MOC ŹRÓDŁO NODIM DIM DALI LED 570 mm 560 mm 18W LED 08820* 08830* 710 mm 700 mm 22W LED 08821* 08831* 850 mm 840 mm 26W LED 08822* 08832* 990 mm 980 mm 30W LED 08823* 08833* 1130 mm 1120 mm 35W LED 08824* 08834* 1270 mm 1260 mm 39W LED 08825* 08835* 1410 mm 1400 mm 43W LED 08826* 08836* INSPIRE mm 1540 mm 47W LED 08827* mm 1680 mm 52W LED 08828* - LED INSPIRE IN 86 Podstawowe informacje konfiguracyjne Moduły i źródła światła umieszczone jeden za drugim L X Uwaga! Długość modułu oświetleniowego wewnątrz profilu większa niż długość widocznej części układu optycznego. Dobierając długość profilu strukturalnego należy brać pod uwagę długość L. SYSTEMY PROFILI OŚWIETLENIOWYCH 102

20 103

21 104

22 SYSTEM INSPIRE moduły do systemów INSPIRE 70, 80, 86 LED MODUŁ OŚWIETLENIA AKCENTUJĄCEGO regulowany Moduł oświetlenia akcentującego w formie regulowanego projektora doskonale sprawdzającego się jako oświetlenie dodatkowe, montowany w przesłonie dolnej profilu oświetleniowego. Regulacja w obu osiach. Połączenie z instalacją elektryczną profilu za pomocą szybkozłączy. Układ optyczny pojedynczy lub podwójny. Źródła halogenowe niskonapięciowe - zasilane za pomocą transformatora elektronicznego. Źródła LED ze zintegrowanym układem zasilającym. Moduły LED dostępne wyłącznie w wersji NODIM, halogenowe dodatkowo w wersjach DIM DALI oraz DIM 1-10 umożliwiających podłączenie do systemów sterowania. INSPIRE DESIGN 80 LED MOC ŹRÓDŁO L OPTYKA NODIM DIM DALI DIM 1-10V 1x50W QR mm S/M/F 1) x50W QR mm S/M/F 1) x9W LED 150 mm D 60382* - - 2x9W LED 250 mm D 60383* - - 1x12W LED 150 mm D 60384* - - 2x12W LED 250 mm D 60385* - - INSPIRE 70 1) - kąt rozsyłu światła zależny od zastosowanego źródła światła, rozsył światła podany dla źródła halogenowego, w przypadku źródeł LED możliwość uzyskania innych rozsyłów światła LED INSPIRE IN 86 Podstawowe informacje konfiguracyjne L L Uwaga! Długość modułu oświetleniowego wewnątrz profilu większa niż długość widocznej części układu optycznego. Układ optyczny umieszczony symetryczne względem długości całkowitej modułu (L). Dobierając długość profilu strukturalnego należy brać pod uwagę długość L. 105 SYSTEMY PROFILI OŚWIETELNIOWYCH

23 SYSTEM INSPIRE moduły do systemów INSPIRE 70, 80, 86 LED MODUŁ OŚWIETLENIA AKCENTUJĄCEGO nieregulowany INSPIRE DESIGN 80 Moduł oświetlenia akcentującego doskonale sprawdzający się jako oświetlenie dodatkowe, montowany w przesłonie dolnej profilu oświetleniowego. Połączenie z instalacją elektryczną profilu za pomocą szybkozłączy. Układ optyczny z optyką wąskostrumieniową (spot) lub szerokokątną (flood). Źródła halogenowe wysokonapięciowe, zasilane napięciem sieciowym lub niskonapięciowe - zasilane za pomocą transformatora elektronicznego. Źródła LED ze zintegrowanym układem zasilającym, przystosowane do zasilania napięciem 230V AC. Moduły LED dostępne wyłącznie w wersji NODIM, halogenowe dodatkowo w wersjach DIM DALI oraz DIM 1-10 umożliwiających podłączenie do systemów sterowania. LED MOC ŹRÓDŁO L NODIM DIM DALI DIM 1-10V 1x4W LED 100 mm 08901* - - 2x4W LED 150 mm 08909* - - 1x35W PAR mm x35W PAR mm INSPIRE 70 1x35/50W QR-CBC mm x35/50W QR-CBC mm LED INSPIRE IN 86 Podstawowe informacje konfiguracyjne L L Ø52 Ø52 Uwaga! Długość modułu oświetleniowego wewnątrz profilu większa niż długość widocznej części układu optycznego. Układ optyczny umieszczony symetryczne względem długości całkowitej modułu (L). Dobierając długość profilu strukturalnego należy brać pod uwagę długość L. SYSTEMY PROFILI OŚWIETLENIOWYCH 106
