Dwukomponentowe Mineralno - Organiczne Spoiwo Silikatowe TRIOSIL

Transkrypt

1 TRIOCHEM" sp.j. Maciejewski i wspólnicy ul. Szyby Rycerskie Bytom WARUNKI TECHNICZNE Dwukomponentowe Mineralno - Organiczne Spoiwo Silikatowe TRIOSIL WT 1/2006 z dn PRZEDMIOT WT Przedmiotem WT jest Dwukomponentowe Mineralno - Organiczne Spoiwo Silikatowe TRIOSIL składające się z komponentów: TRIOSIL składnik A i TRIOSIL składnik B. TRIOSIL składnik A jest modyfikowanym wodnym roztworem krzemianu sodowego, TRIOSIL składniki B jest wodną emulsją estrów metylowych kwasów dikarboksylowych). TRIOSIL składnik A produkowany jest na podstawie normy surowcowej NS TRIOSIL składnik A z dnia TRIOSIL składnik B produkowany jest na podstawie normy surowcowej NS TRIOSIL składnik B z dnia ZAKRES STOSOWANIA WT przeznaczone jest: w obszarze powierzchniowego stosowania do: iniekcyjnego lub powierzchniowego wzmacniania i uszczelniania utworów geologicznych o różnym wykształceniu litologiczno-facjalnym typu: piaskowce, łupki piaszczyste, utwory pochodzenia aluwialnego oraz inne utwory geologiczne o zróżnicowanym stopniu rozluźnienia i porowatości, wzmacniania i uszczelniania pylących hałd i dróg o nawierzchni nieutwardzonej, piaszczystej, wzmacniania, uszczelniania i zabezpieczania przeciwerozyjnego nasypów, skarp, wydm i innych w obszarze podziemnego stosowania do: uszczelniania i spajania utworów typu piaszczysto-pylastego a szczególnie piasku podsadzkowego zalegającego w stropie lub spągu eksploatowanej warstwy pokładu w podziemnych wyrobiskach zakładów górniczych. 3. OZNACZENIA Składniki oznaczone są w następujący sposób: TRIOSIL składnik A, TRIOSIL składnik B 4. WYMAGANIA I BADANIA Opisane zostały w dokumentach: Karta wyrobu JZ /B TRIOSIL składnik A i Karta wyrobu JZ /A TRIOSIL składnik B WYMAGANIA OGÓLNE Wymagania ogólne Wygląd zewnętrzny TRIOSIL składnik A Biała ciecz, lekko opalizująca TRIOSIL składnik B Ciecz o barwie białej o słabym charakterystycznym, estrowym zapachu Tabela 1 organoleptyczna str. 1/5

2 4.1. WYMAGANIA SZCZEGÓŁOWE Wymagania szczegółowe Gęstość (w 20 C) jednostka TRIOSIL składnik A TRIOSIL składnik B Tabela 2 g cm -3 1,20 1,40 1,00 1,10 p Zdolność wiązania h 1 2 p Wymagania szczegółowe Wytrzymałość na ściskanie Rezystancja powierzchniowa jednostka Dwukomponentowe Mineralno - Organiczne Spoiwo Silikatowe TRIOSIL Tabela 3 MPa 0,4 0,6 p Ω 1, , p TRWAŁOŚĆ Składniki Dwukomponentowego Mineralno - Organicznego Spoiwa Silikatowego TRIOSIL przechowywane w warunkach według p powinny odpowiadać wymaganiom WT w ciągu 3 miesięcy licząc od daty produkcji. 6. POBIERANIE I PRZYGOTOWYWANIE ŚREDNIEJ PRÓBKI LABORATORYJNEJ Przy pobieraniu i przygotowywaniu średniej próbki laboratoryjnej postępować według PN-67/C OPIS BADAŃ SZCZEGÓŁOWYCH Badania szczegółowe wykonuje producent komponentów kleju, pozostałe badania są zlecane OZNACZANIE GĘSTOŚCI Wykonać według PN-92/C p OZNACZANIE ZDOLNOŚCI WIĄZANIA Wykonać według instrukcji badawczej JZ /A TRIOCHEM WYTRZYMAŁOŚĆ NA ŚCISKANIE Wykonać wg PN-EN :2002 dla co dziesiątej szarży komponentów, nie rzadziej niż raz na rok REZYSTANCJA POWIERZCHNIOWA Wykonać według PN-EN :2002 pkt dla co dziesiątej szarży komponentów, nie rzadziej niż raz na rok. 8. ZAPISYWANIE WYNIKÓW Partię wyrobu TRIOSIL składnik A, lub wyrobu TRIOSIL składnik B należy uznać za zgodną z wymaganiami WT, jeżeli wyniki badań są zgodne z wymaganiami według Tabeli 1, Tabeli 2 i Tabeli ZAŚWIADCZENIE O WYNIKACH BADAŃ Każda partia wyrobu TRIOSIL składnik A, lub wyrobu TRIOSIL składnik B podlegająca obrotowi winna być zaopatrzona w Deklarację Zgodności wg wzoru JZ oraz Świadectwo Jakości wg wzoru JZ (TRIOSIL składnik A), JZ (TRIOSIL składnik B). str. 2/5

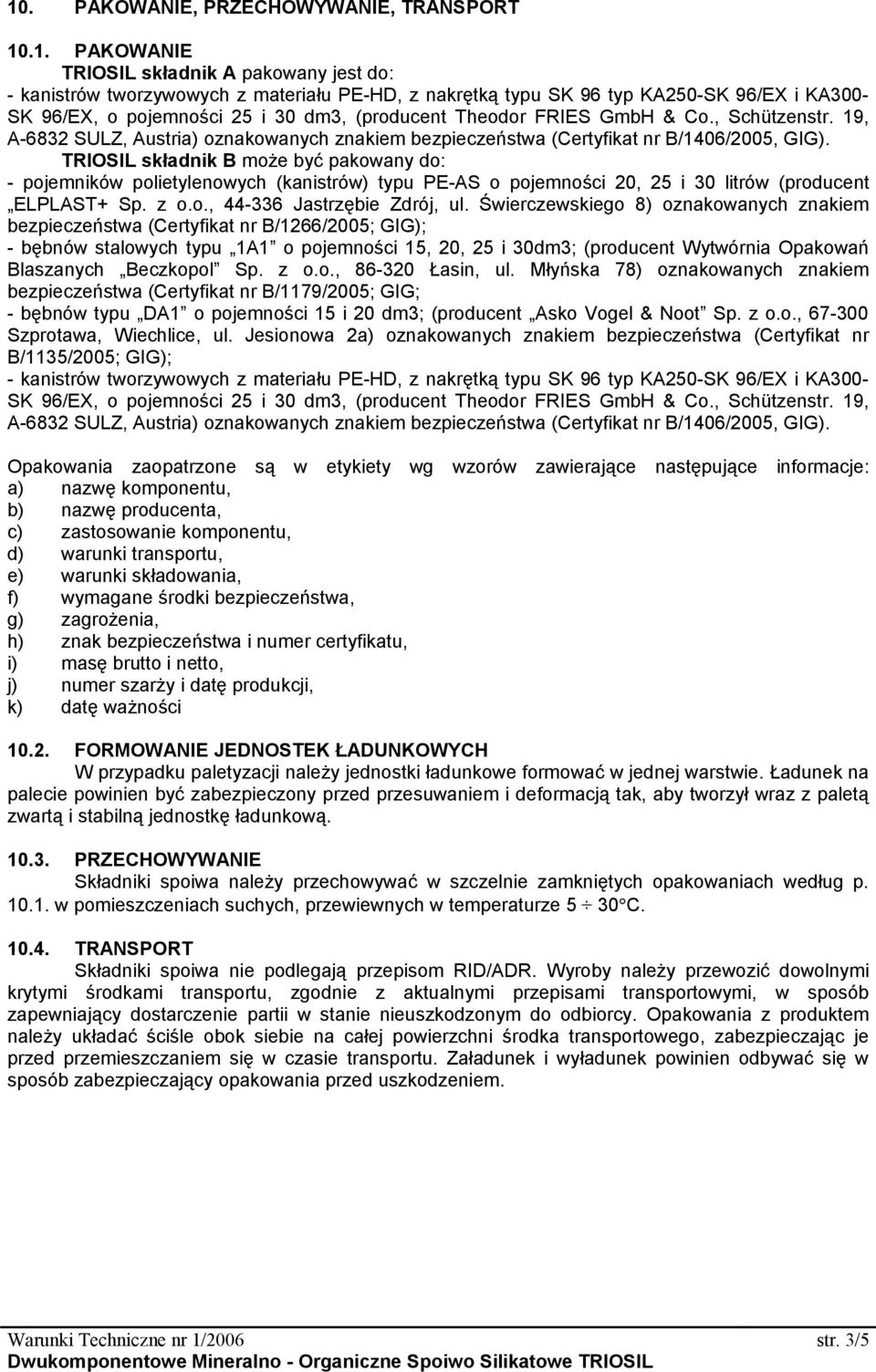

3 10. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT PAKOWANIE TRIOSIL składnik A pakowany jest do: - kanistrów tworzywowych z materiału PE-HD, z nakrętką typu SK 96 typ KA250-SK 96/EX i KA300- SK 96/EX, o pojemności 25 i 30 dm3, (producent Theodor FRIES GmbH & Co., Schützenstr. 19, A-6832 SULZ, Austria) oznakowanych znakiem bezpieczeństwa (Certyfikat nr B/1406/2005, GIG). TRIOSIL składnik B może być pakowany do: - pojemników polietylenowych (kanistrów) typu PE-AS o pojemności 20, 25 i 30 litrów (producent ELPLAST+ Sp. z o.o., Jastrzębie Zdrój, ul. Świerczewskiego 8) oznakowanych znakiem bezpieczeństwa (Certyfikat nr B/1266/2005; GIG); - bębnów stalowych typu 1A1 o pojemności 15, 20, 25 i 30dm3; (producent Wytwórnia Opakowań Blaszanych Beczkopol Sp. z o.o., Łasin, ul. Młyńska 78) oznakowanych znakiem bezpieczeństwa (Certyfikat nr B/1179/2005; GIG; - bębnów typu DA1 o pojemności 15 i 20 dm3; (producent Asko Vogel & Noot Sp. z o.o., Szprotawa, Wiechlice, ul. Jesionowa 2a) oznakowanych znakiem bezpieczeństwa (Certyfikat nr B/1135/2005; GIG); - kanistrów tworzywowych z materiału PE-HD, z nakrętką typu SK 96 typ KA250-SK 96/EX i KA300- SK 96/EX, o pojemności 25 i 30 dm3, (producent Theodor FRIES GmbH & Co., Schützenstr. 19, A-6832 SULZ, Austria) oznakowanych znakiem bezpieczeństwa (Certyfikat nr B/1406/2005, GIG). Opakowania zaopatrzone są w etykiety wg wzorów zawierające następujące informacje: a) nazwę komponentu, b) nazwę producenta, c) zastosowanie komponentu, d) warunki transportu, e) warunki składowania, f) wymagane środki bezpieczeństwa, g) zagrożenia, h) znak bezpieczeństwa i numer certyfikatu, i) masę brutto i netto, j) numer szarży i datę produkcji, k) datę ważności FORMOWANIE JEDNOSTEK ŁADUNKOWYCH W przypadku paletyzacji należy jednostki ładunkowe formować w jednej warstwie. Ładunek na palecie powinien być zabezpieczony przed przesuwaniem i deformacją tak, aby tworzył wraz z paletą zwartą i stabilną jednostkę ładunkową PRZECHOWYWANIE Składniki spoiwa należy przechowywać w szczelnie zamkniętych opakowaniach według p w pomieszczeniach suchych, przewiewnych w temperaturze 5 30 C TRANSPORT Składniki spoiwa nie podlegają przepisom RID/ADR. Wyroby należy przewozić dowolnymi krytymi środkami transportu, zgodnie z aktualnymi przepisami transportowymi, w sposób zapewniający dostarczenie partii w stanie nieuszkodzonym do odbiorcy. Opakowania z produktem należy układać ściśle obok siebie na całej powierzchni środka transportowego, zabezpieczając je przed przemieszczaniem się w czasie transportu. Załadunek i wyładunek powinien odbywać się w sposób zabezpieczający opakowania przed uszkodzeniem. str. 3/5

4 11.5. INFORMACJE DODATKOWE A. PRODUCENT SPOIWA TRIOCHEM" sp.j. Maciejewski i wspólnicy ul. Szyby Rycerskie, BYTOM B. NORMY I DOKUMENTY ZWIĄZANE 1. PN-67/C Produkty chemiczne. Wytyczne pobierania i przygotowania próbek. 2. PN-92/C Analiza chemiczna. Oznaczanie gęstości produktów chemicznych ciekłych i stałych w postaci proszku. 3. PN-88/M Palety ładunkowe płaskie jednopłytowe czterowejściowe bez skrzydeł drewniane 800 x 1200 EUR. 4. PN-89/O Opakowania. System wymiarowy. 5. PN-85/O Opakowania transportowe z zawartością. Znaki i znakowanie. Wymagania podstawowe. 6. PN-EN :2002 Badania betonu. Część 3: Wytrzymałość na ściskanie próbek do badania. 7. PN-EN :2002 pkt Pomiar rezystancji powierzchniowej R s materiałów niemetalowych 8. PN-EN :2003 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Część 1 : Podstawowe założenia i wymagania 9. PN-ISO :1999 Tworzywa sztuczne. Oznaczanie zapalności metodą wskaźnika tlenowego. Badanie w temperaturze pokojowej. 10. Ustawa z dnia 15 listopada 1984 r. - Prawo przewozowe (Dz.U. Nr 53, poz. 272 z 1984r., z późniejszymi zmianami). 11. Ustawa z dnia r. - Prawo o ruchu drogowym (Dz.U. Nr 98 poz. 602 z 1997r., z późniejszymi zmianami) /62/EC Dyrektywa Parlamentu Europejskiego i Rady z dnia 20 grudnia 1994r w sprawie opakowań i odpadów opakowaniowych /9/WE Dyrektywa Parlamentu Europejskiego i Rady z dnia 23 marca 1994r w sprawie zbliżenia ustawodawstwa państw członkowskich dotyczących urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem. 14. Rozporządzenie Ministra Gospodarki 1) z dnia 20 grudnia 2005 r. w sprawie zasadniczych wymagań dla maszyn i elementów bezpieczeństwa 2) (Dz.U. Nr 259 poz z 2005r) 15. Rozporządzenie Ministra Gospodarki 1) z dnia 22 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem 2 (Dz.U. Nr 263 poz z 2005 r.) 16. Certyfikat nr B/1135/2005; GIG; Opakowania metalowe lekkie bęben, z wiekiem niezdejmowalnym z blachy ocynowanej o grubości 0,32 mm, z korkiem wykonanym z PE o symbolu VUPISK 43 KA i uchwytem z PE; typu DA1 o pojemności 15 i 20 dm3; Asko Vogel & Noot Sp. z o.o., Szprotawa, Wiechlice, ul. Jesionowa 2a 17. Certyfikat nr B/1179/2005; GIG; Bębny stalowe z wiekiem niezdejmowalnym, z blachy o grubości 0,4 mm (pobocznica) i 0,5 mm (dno i wieko), z dwoma metalowymi zamknięciami gwintowanymi o wymiarach 2 i ¾ lub zamknięciem plastikowo metalowym typu FLEXPOLIT, typu 1A1 o pojemności 15, 20, 25 i 30dm3; Wytwórnia Opakowań Blaszanych Beczkopol Sp. z o.o., Łasin, ul. Młyńska Certyfikat nr B/1266/2005; GIG; Pojemniki polietylenowe (kanistry) typu PE-AS o pojemności 20, 25 i 30 litrów; ELPLAST+ Sp. z o.o., Jastrzębie Zdrój, ul. Świerczewskiego Certyfikat nr B/1406/2005, GIG, Kanistry tworzywowe z materiału PE-HD, z nakrętką typu SK 96 typ KA250-SK 96/EX i KA300-SK 96/EX, o pojemności 25 i 30 dm3, Theodor FRIES GmbH & Co., Schützenstr. 19, A-6832 SULZ, Austria 20. Norma surowcowa JZ TRIOSIL składnik A ; TRIOCHEM, Norma surowcowa JZ TRIOSIL składnik B ; TRIOCHEM, Karta wyrobu JZ /A TRIOSIL składnik A; TRIOCHEM, Karta wyrobu JZ /A TRIOSIL składnik B; TRIOCHEM, JZ /A Instrukcja badawcza. Oznaczanie zdolności wiązania. TRIOCHEM, str. 4/5

5 25. Wzór Deklaracji Zgodności Dwukomponentowe Mineralno - Organiczne Spoiwo Silikatowe TRIOSIL ; według PN-EN ISO/IEC ;TRIOCHEM, Wzór Świadectwa Jakości TRIOSIL składnik A, TRIOSIL składnik B ; TRIOCHEM, Wzór etykiet TRIOSIL składnik A, TRIOSIL składnik B, TRIOCHEM, Bytom, dn Opracował: mgr inż. Wojciech Kleczko Zatwierdził: mgr inż. Jan Bierut str. 5/5
