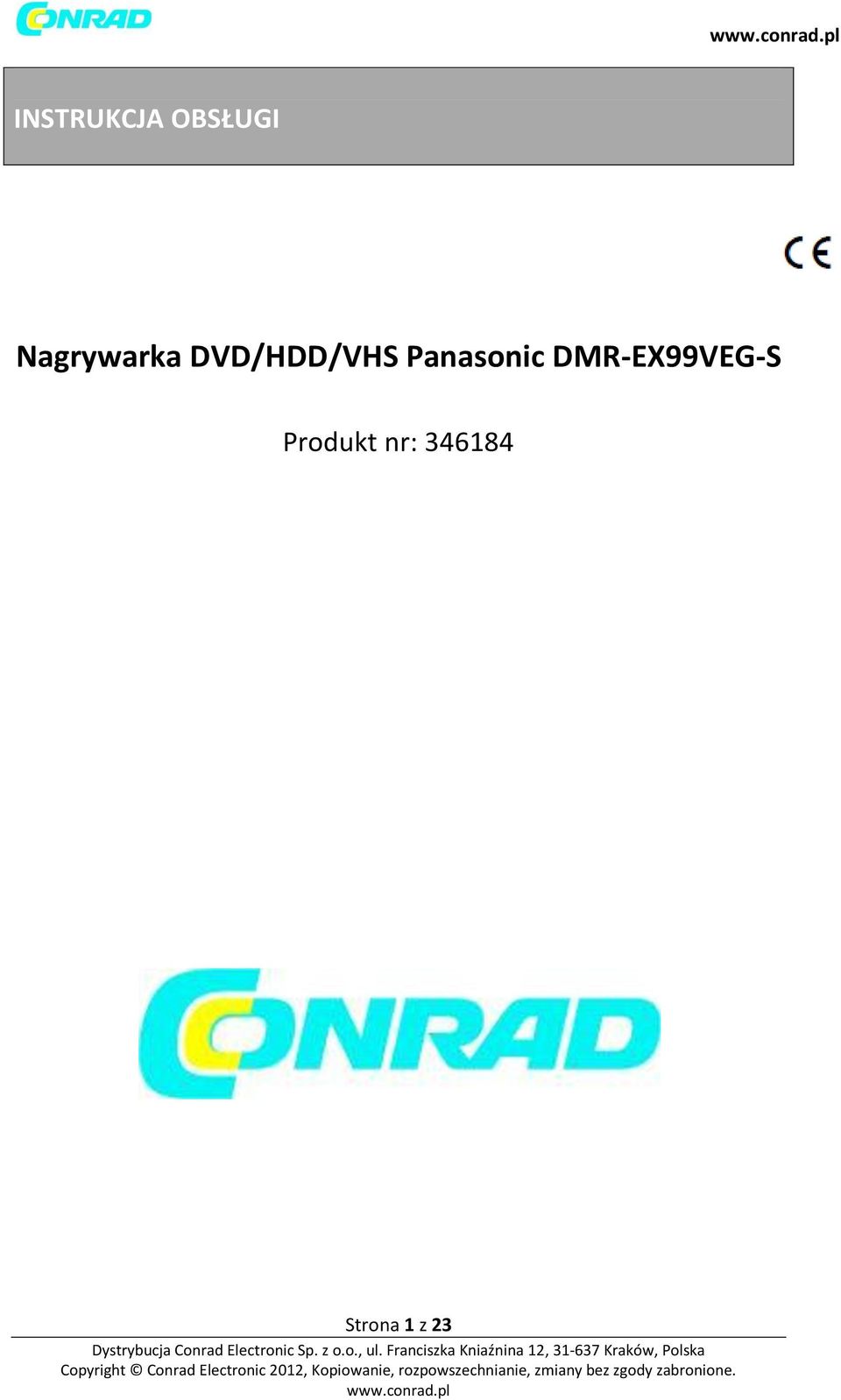

1 INSTRUKCJA OBSŁUGI Nagrywarka DVD/HDD/VHS Panasonic DMR-EX99VEG-S Produkt nr: Strona 1 z 23

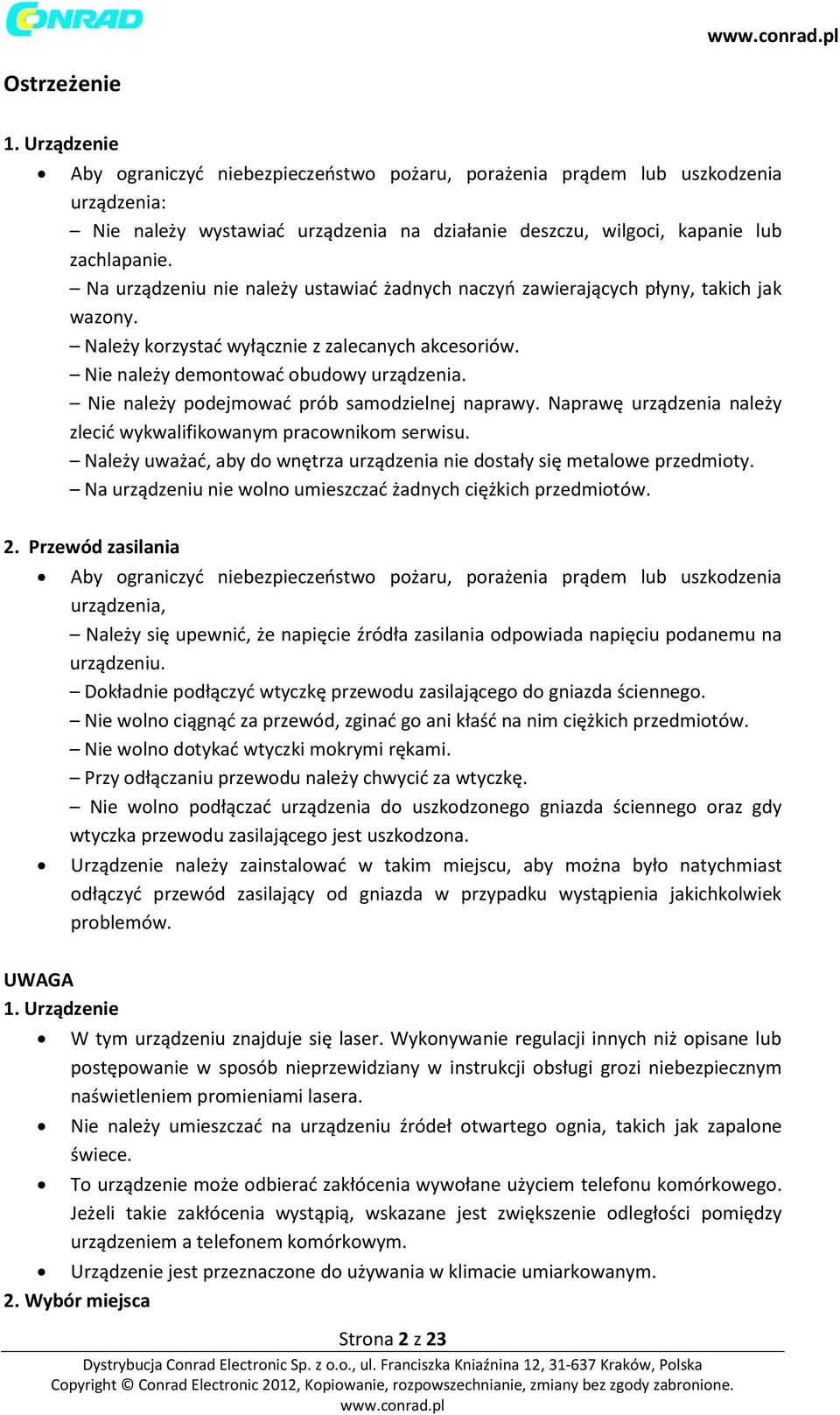

2 Ostrzeżenie 1. Urządzenie Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia: Nie należy wystawiać urządzenia na działanie deszczu, wilgoci, kapanie lub zachlapanie. Na urządzeniu nie należy ustawiać żadnych naczyń zawierających płyny, takich jak wazony. Należy korzystać wyłącznie z zalecanych akcesoriów. Nie należy demontować obudowy urządzenia. Nie należy podejmować prób samodzielnej naprawy. Naprawę urządzenia należy zlecić wykwalifikowanym pracownikom serwisu. Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów. 2. Przewód zasilania Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, Należy się upewnić, że napięcie źródła zasilania odpowiada napięciu podanemu na urządzeniu. Dokładnie podłączyć wtyczkę przewodu zasilającego do gniazda ściennego. Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów. Nie wolno dotykać wtyczki mokrymi rękami. Przy odłączaniu przewodu należy chwycić za wtyczkę. Nie wolno podłączać urządzenia do uszkodzonego gniazda ściennego oraz gdy wtyczka przewodu zasilającego jest uszkodzona. Urządzenie należy zainstalować w takim miejscu, aby można było natychmiast odłączyć przewód zasilający od gniazda w przypadku wystąpienia jakichkolwiek problemów. UWAGA 1. Urządzenie W tym urządzeniu znajduje się laser. Wykonywanie regulacji innych niż opisane lub postępowanie w sposób nieprzewidziany w instrukcji obsługi grozi niebezpiecznym naświetleniem promieniami lasera. Nie należy umieszczać na urządzeniu źródeł otwartego ognia, takich jak zapalone świece. To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym. Urządzenie jest przeznaczone do używania w klimacie umiarkowanym. 2. Wybór miejsca Strona 2 z 23

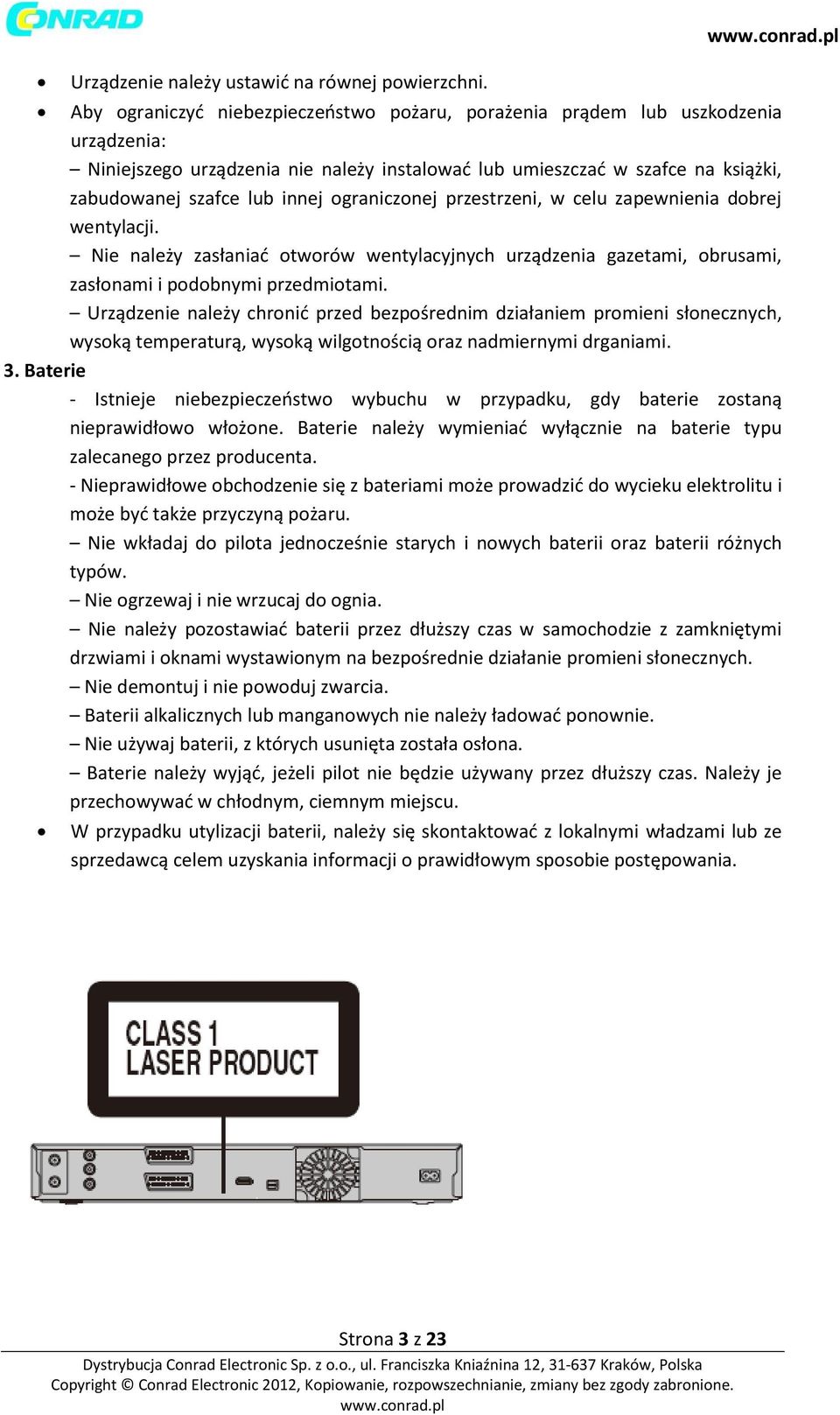

3 Urządzenie należy ustawić na równej powierzchni. Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia: Niniejszego urządzenia nie należy instalować lub umieszczać w szafce na książki, zabudowanej szafce lub innej ograniczonej przestrzeni, w celu zapewnienia dobrej wentylacji. Nie należy zasłaniać otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami i podobnymi przedmiotami. Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą, wysoką wilgotnością oraz nadmiernymi drganiami. 3. Baterie - Istnieje niebezpieczeństwo wybuchu w przypadku, gdy baterie zostaną nieprawidłowo włożone. Baterie należy wymieniać wyłącznie na baterie typu zalecanego przez producenta. - Nieprawidłowe obchodzenie się z bateriami może prowadzić do wycieku elektrolitu i może być także przyczyną pożaru. Nie wkładaj do pilota jednocześnie starych i nowych baterii oraz baterii różnych typów. Nie ogrzewaj i nie wrzucaj do ognia. Nie należy pozostawiać baterii przez dłuższy czas w samochodzie z zamkniętymi drzwiami i oknami wystawionym na bezpośrednie działanie promieni słonecznych. Nie demontuj i nie powoduj zwarcia. Baterii alkalicznych lub manganowych nie należy ładować ponownie. Nie używaj baterii, z których usunięta została osłona. Baterie należy wyjąć, jeżeli pilot nie będzie używany przez dłuższy czas. Należy je przechowywać w chłodnym, ciemnym miejscu. W przypadku utylizacji baterii, należy się skontaktować z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania. Strona 3 z 23

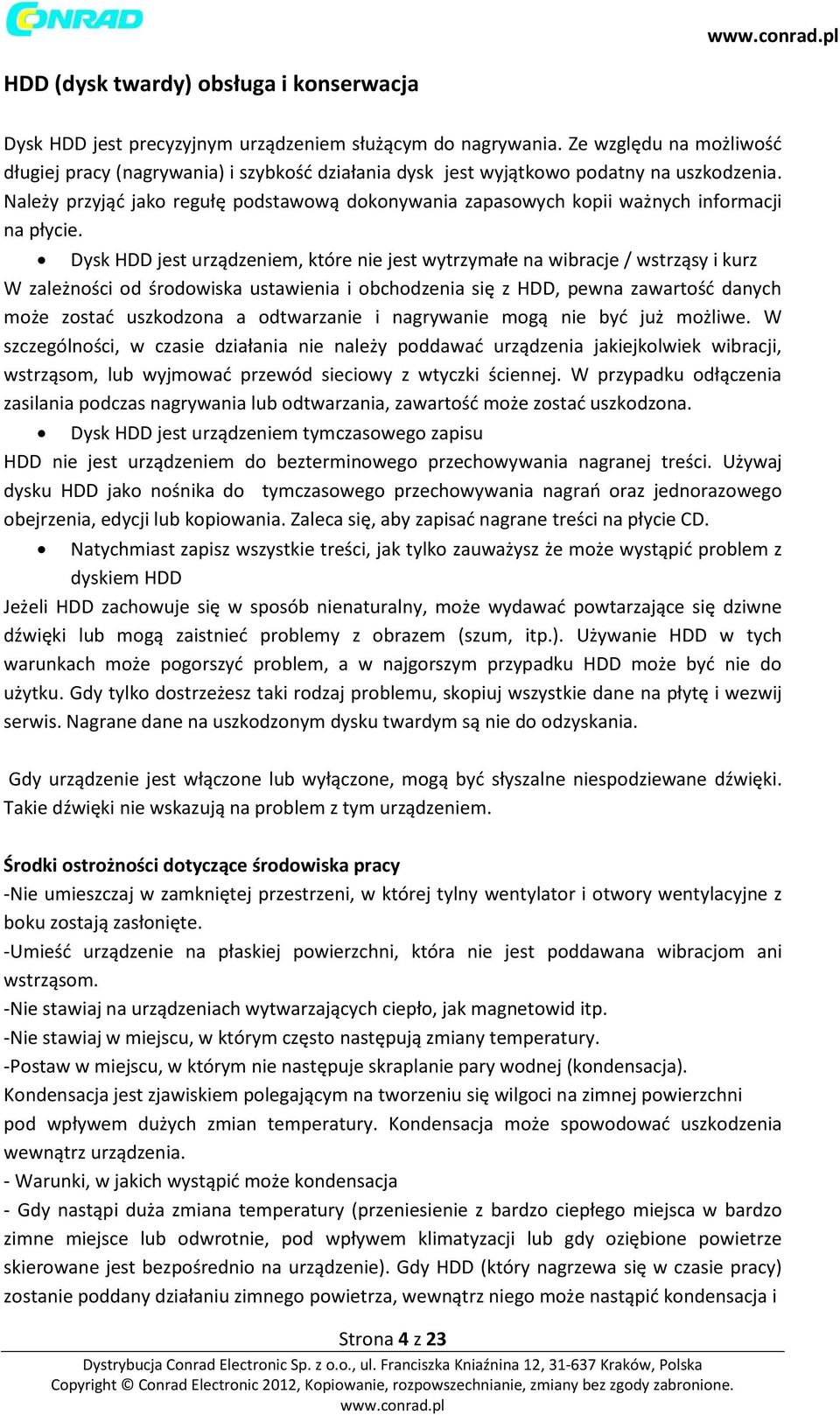

4 HDD (dysk twardy) obsługa i konserwacja Dysk HDD jest precyzyjnym urządzeniem służącym do nagrywania. Ze względu na możliwość długiej pracy (nagrywania) i szybkość działania dysk jest wyjątkowo podatny na uszkodzenia. Należy przyjąć jako regułę podstawową dokonywania zapasowych kopii ważnych informacji na płycie. Dysk HDD jest urządzeniem, które nie jest wytrzymałe na wibracje / wstrząsy i kurz W zależności od środowiska ustawienia i obchodzenia się z HDD, pewna zawartość danych może zostać uszkodzona a odtwarzanie i nagrywanie mogą nie być już możliwe. W szczególności, w czasie działania nie należy poddawać urządzenia jakiejkolwiek wibracji, wstrząsom, lub wyjmować przewód sieciowy z wtyczki ściennej. W przypadku odłączenia zasilania podczas nagrywania lub odtwarzania, zawartość może zostać uszkodzona. Dysk HDD jest urządzeniem tymczasowego zapisu HDD nie jest urządzeniem do bezterminowego przechowywania nagranej treści. Używaj dysku HDD jako nośnika do tymczasowego przechowywania nagrań oraz jednorazowego obejrzenia, edycji lub kopiowania. Zaleca się, aby zapisać nagrane treści na płycie CD. Natychmiast zapisz wszystkie treści, jak tylko zauważysz że może wystąpić problem z dyskiem HDD Jeżeli HDD zachowuje się w sposób nienaturalny, może wydawać powtarzające się dziwne dźwięki lub mogą zaistnieć problemy z obrazem (szum, itp.). Używanie HDD w tych warunkach może pogorszyć problem, a w najgorszym przypadku HDD może być nie do użytku. Gdy tylko dostrzeżesz taki rodzaj problemu, skopiuj wszystkie dane na płytę i wezwij serwis. Nagrane dane na uszkodzonym dysku twardym są nie do odzyskania. Gdy urządzenie jest włączone lub wyłączone, mogą być słyszalne niespodziewane dźwięki. Takie dźwięki nie wskazują na problem z tym urządzeniem. Środki ostrożności dotyczące środowiska pracy -Nie umieszczaj w zamkniętej przestrzeni, w której tylny wentylator i otwory wentylacyjne z boku zostają zasłonięte. -Umieść urządzenie na płaskiej powierzchni, która nie jest poddawana wibracjom ani wstrząsom. -Nie stawiaj na urządzeniach wytwarzających ciepło, jak magnetowid itp. -Nie stawiaj w miejscu, w którym często następują zmiany temperatury. -Postaw w miejscu, w którym nie następuje skraplanie pary wodnej (kondensacja). Kondensacja jest zjawiskiem polegającym na tworzeniu się wilgoci na zimnej powierzchni pod wpływem dużych zmian temperatury. Kondensacja może spowodować uszkodzenia wewnątrz urządzenia. - Warunki, w jakich wystąpić może kondensacja - Gdy nastąpi duża zmiana temperatury (przeniesienie z bardzo ciepłego miejsca w bardzo zimne miejsce lub odwrotnie, pod wpływem klimatyzacji lub gdy oziębione powietrze skierowane jest bezpośrednio na urządzenie). Gdy HDD (który nagrzewa się w czasie pracy) zostanie poddany działaniu zimnego powietrza, wewnątrz niego może nastąpić kondensacja i Strona 4 z 23

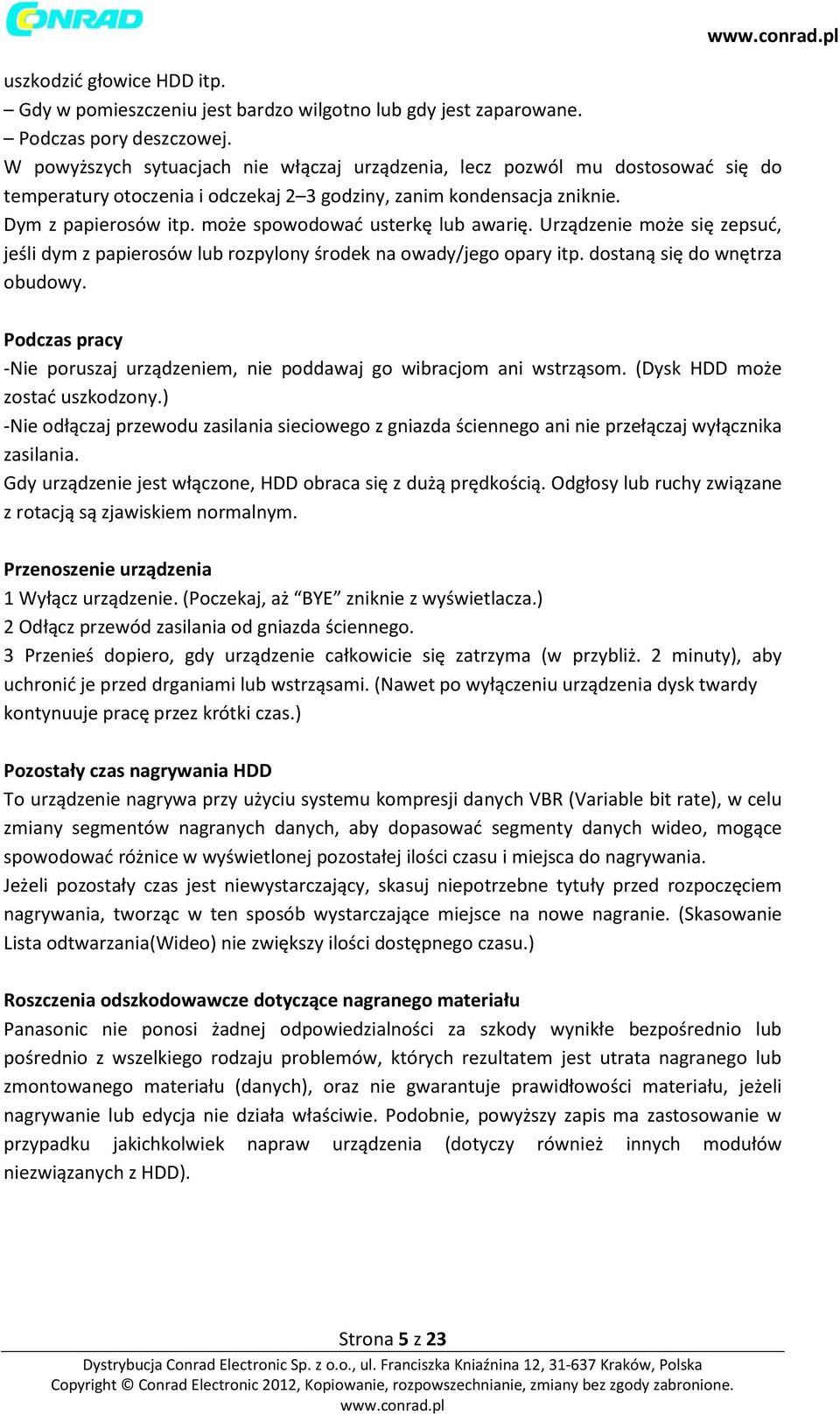

5 uszkodzić głowice HDD itp. Gdy w pomieszczeniu jest bardzo wilgotno lub gdy jest zaparowane. Podczas pory deszczowej. W powyższych sytuacjach nie włączaj urządzenia, lecz pozwól mu dostosować się do temperatury otoczenia i odczekaj 2 3 godziny, zanim kondensacja zniknie. Dym z papierosów itp. może spowodować usterkę lub awarię. Urządzenie może się zepsuć, jeśli dym z papierosów lub rozpylony środek na owady/jego opary itp. dostaną się do wnętrza obudowy. Podczas pracy -Nie poruszaj urządzeniem, nie poddawaj go wibracjom ani wstrząsom. (Dysk HDD może zostać uszkodzony.) -Nie odłączaj przewodu zasilania sieciowego z gniazda ściennego ani nie przełączaj wyłącznika zasilania. Gdy urządzenie jest włączone, HDD obraca się z dużą prędkością. Odgłosy lub ruchy związane z rotacją są zjawiskiem normalnym. Przenoszenie urządzenia 1 Wyłącz urządzenie. (Poczekaj, aż BYE zniknie z wyświetlacza.) 2 Odłącz przewód zasilania od gniazda ściennego. 3 Przenieś dopiero, gdy urządzenie całkowicie się zatrzyma (w przybliż. 2 minuty), aby uchronić je przed drganiami lub wstrząsami. (Nawet po wyłączeniu urządzenia dysk twardy kontynuuje pracę przez krótki czas.) Pozostały czas nagrywania HDD To urządzenie nagrywa przy użyciu systemu kompresji danych VBR (Variable bit rate), w celu zmiany segmentów nagranych danych, aby dopasować segmenty danych wideo, mogące spowodować różnice w wyświetlonej pozostałej ilości czasu i miejsca do nagrywania. Jeżeli pozostały czas jest niewystarczający, skasuj niepotrzebne tytuły przed rozpoczęciem nagrywania, tworząc w ten sposób wystarczające miejsce na nowe nagranie. (Skasowanie Lista odtwarzania(wideo) nie zwiększy ilości dostępnego czasu.) Roszczenia odszkodowawcze dotyczące nagranego materiału Panasonic nie ponosi żadnej odpowiedzialności za szkody wynikłe bezpośrednio lub pośrednio z wszelkiego rodzaju problemów, których rezultatem jest utrata nagranego lub zmontowanego materiału (danych), oraz nie gwarantuje prawidłowości materiału, jeżeli nagrywanie lub edycja nie działa właściwie. Podobnie, powyższy zapis ma zastosowanie w przypadku jakichkolwiek napraw urządzenia (dotyczy również innych modułów niezwiązanych z HDD). Strona 5 z 23

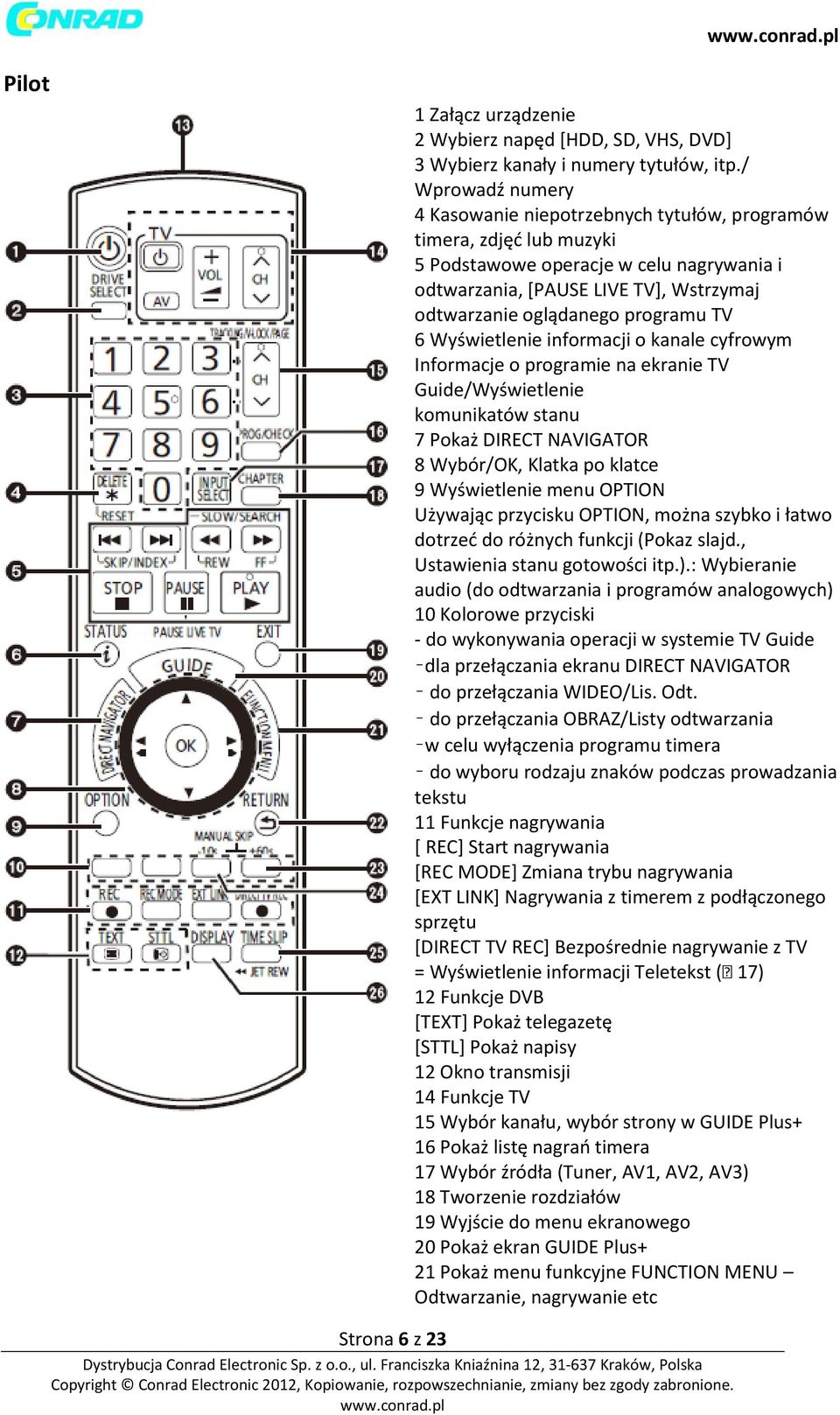

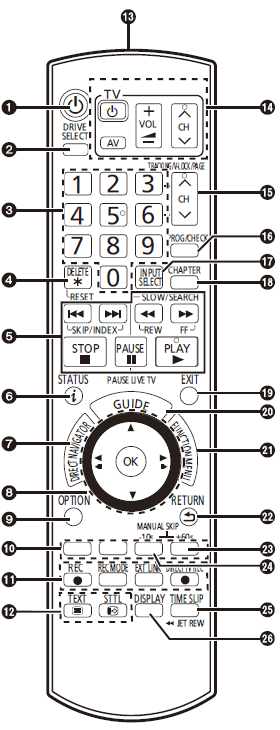

6 Pilot 1 Załącz urządzenie 2 Wybierz napęd [HDD, SD, VHS, DVD] 3 Wybierz kanały i numery tytułów, itp./ Wprowadź numery 4 Kasowanie niepotrzebnych tytułów, programów timera, zdjęć lub muzyki 5 Podstawowe operacje w celu nagrywania i odtwarzania, [PAUSE LIVE TV], Wstrzymaj odtwarzanie oglądanego programu TV 6 Wyświetlenie informacji o kanale cyfrowym Informacje o programie na ekranie TV Guide/Wyświetlenie komunikatów stanu 7 Pokaż DIRECT NAVIGATOR 8 Wybór/OK, Klatka po klatce 9 Wyświetlenie menu OPTION Używając przycisku OPTION, można szybko i łatwo dotrzeć do różnych funkcji (Pokaz slajd., Ustawienia stanu gotowości itp.).: Wybieranie audio (do odtwarzania i programów analogowych) 10 Kolorowe przyciski - do wykonywania operacji w systemie TV Guide dla przełączania ekranu DIRECT NAVIGATOR do przełączania WIDEO/Lis. Odt. do przełączania OBRAZ/Listy odtwarzania w celu wyłączenia programu timera do wyboru rodzaju znaków podczas prowadzania tekstu 11 Funkcje nagrywania [ REC] Start nagrywania [REC MODE] Zmiana trybu nagrywania [EXT LINK] Nagrywania z timerem z podłączonego sprzętu [DIRECT TV REC] Bezpośrednie nagrywanie z TV = Wyświetlenie informacji Teletekst ( 17) 12 Funkcje DVB [TEXT] Pokaż telegazetę [STTL] Pokaż napisy 12 Okno transmisji 14 Funkcje TV 15 Wybór kanału, wybór strony w GUIDE Plus+ 16 Pokaż listę nagrań timera 17 Wybór źródła (Tuner, AV1, AV2, AV3) 18 Tworzenie rozdziałów 19 Wyjście do menu ekranowego 20 Pokaż ekran GUIDE Plus+ 21 Pokaż menu funkcyjne FUNCTION MENU Odtwarzanie, nagrywanie etc Strona 6 z 23

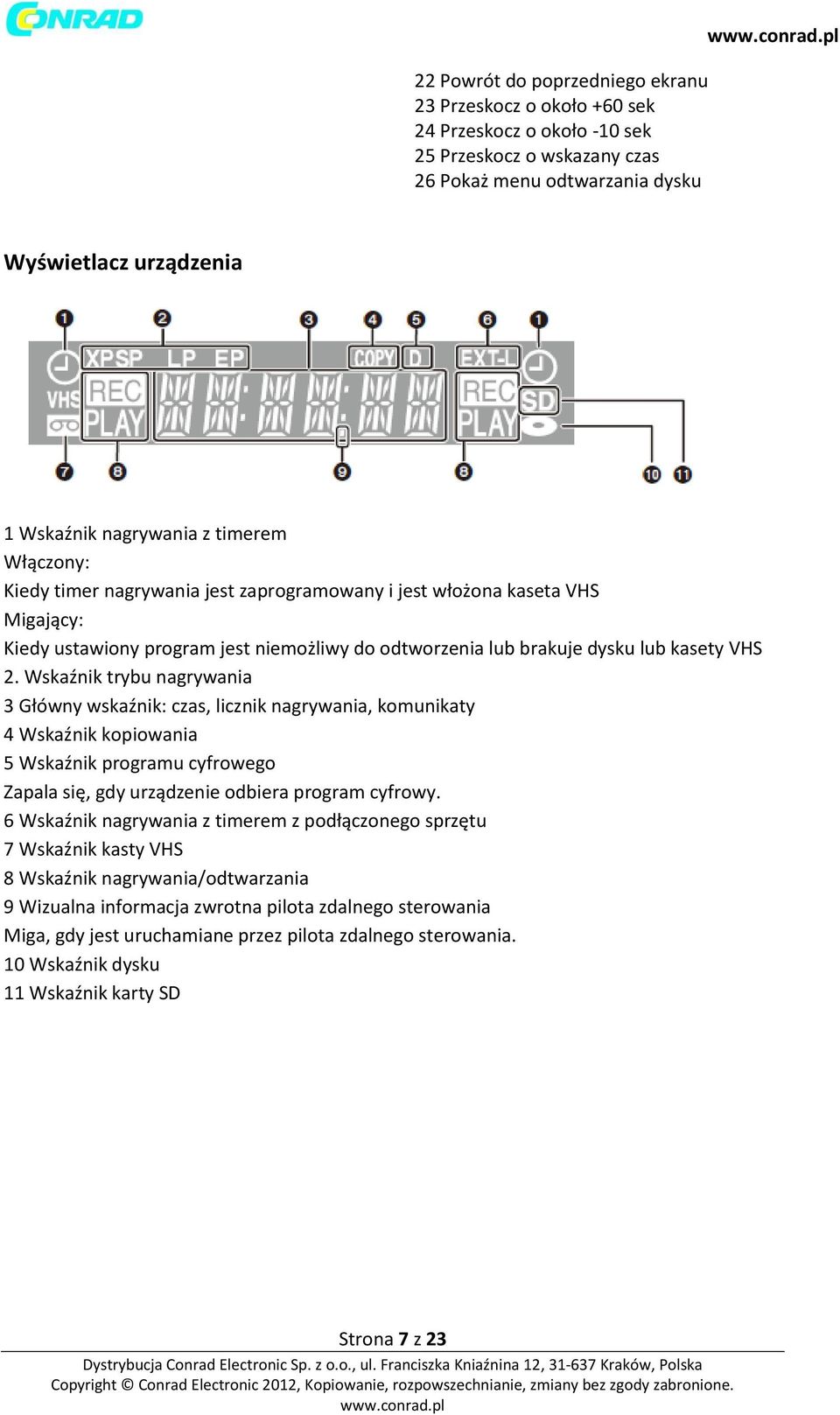

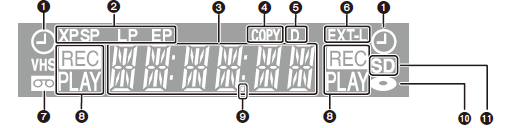

7 22 Powrót do poprzedniego ekranu 23 Przeskocz o około +60 sek 24 Przeskocz o około -10 sek 25 Przeskocz o wskazany czas 26 Pokaż menu odtwarzania dysku Wyświetlacz urządzenia 1 Wskaźnik nagrywania z timerem Włączony: Kiedy timer nagrywania jest zaprogramowany i jest włożona kaseta VHS Migający: Kiedy ustawiony program jest niemożliwy do odtworzenia lub brakuje dysku lub kasety VHS 2. Wskaźnik trybu nagrywania 3 Główny wskaźnik: czas, licznik nagrywania, komunikaty 4 Wskaźnik kopiowania 5 Wskaźnik programu cyfrowego Zapala się, gdy urządzenie odbiera program cyfrowy. 6 Wskaźnik nagrywania z timerem z podłączonego sprzętu 7 Wskaźnik kasty VHS 8 Wskaźnik nagrywania/odtwarzania 9 Wizualna informacja zwrotna pilota zdalnego sterowania Miga, gdy jest uruchamiane przez pilota zdalnego sterowania. 10 Wskaźnik dysku 11 Wskaźnik karty SD Strona 7 z 23

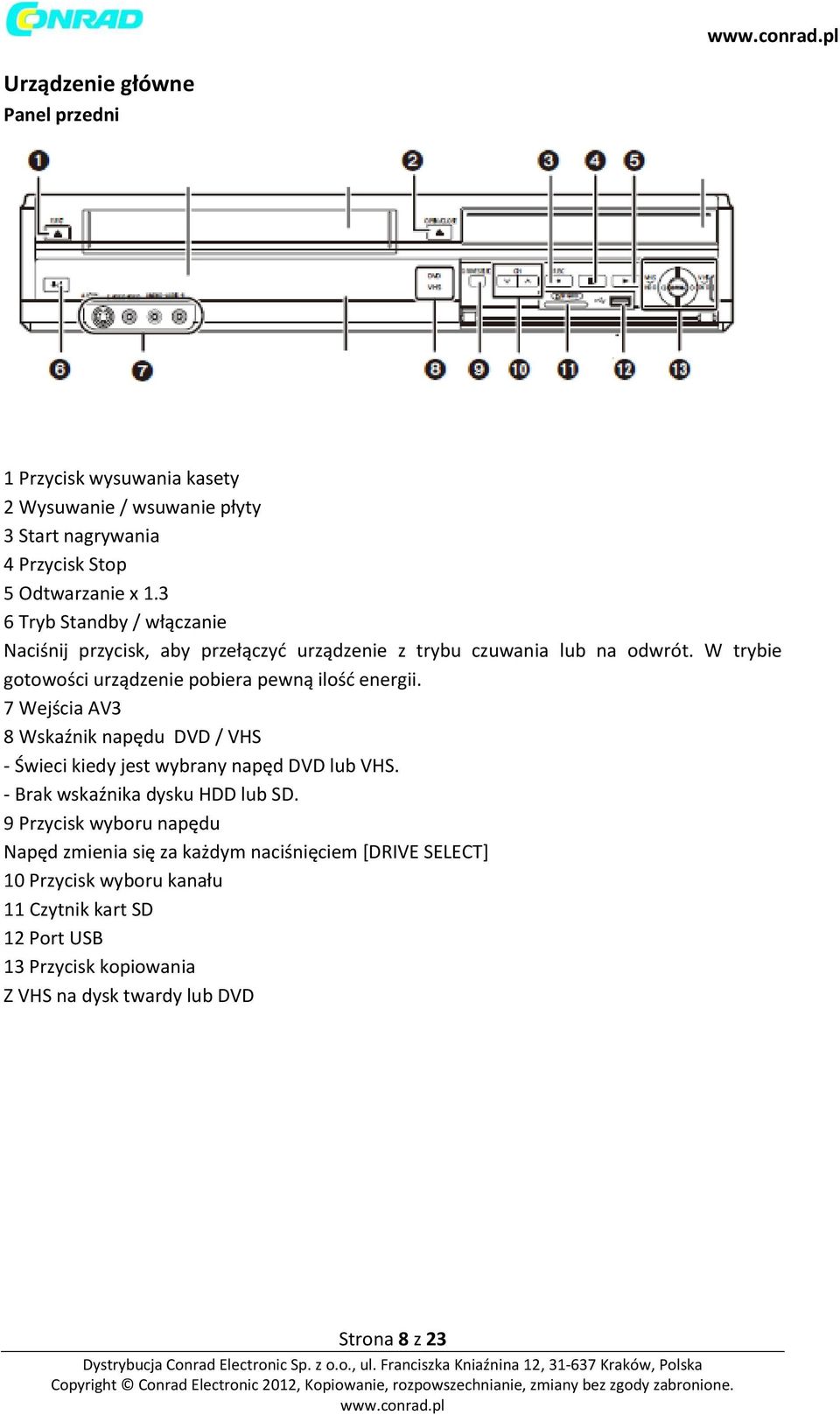

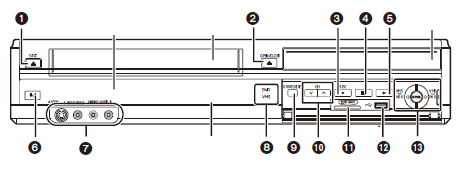

8 Urządzenie główne Panel przedni 1 Przycisk wysuwania kasety 2 Wysuwanie / wsuwanie płyty 3 Start nagrywania 4 Przycisk Stop 5 Odtwarzanie x Tryb Standby / włączanie Naciśnij przycisk, aby przełączyć urządzenie z trybu czuwania lub na odwrót. W trybie gotowości urządzenie pobiera pewną ilość energii. 7 Wejścia AV3 8 Wskaźnik napędu DVD / VHS - Świeci kiedy jest wybrany napęd DVD lub VHS. - Brak wskaźnika dysku HDD lub SD. 9 Przycisk wyboru napędu Napęd zmienia się za każdym naciśnięciem [DRIVE SELECT] 10 Przycisk wyboru kanału 11 Czytnik kart SD 12 Port USB 13 Przycisk kopiowania Z VHS na dysk twardy lub DVD Strona 8 z 23

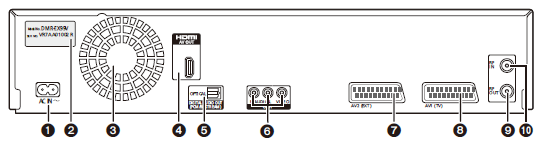

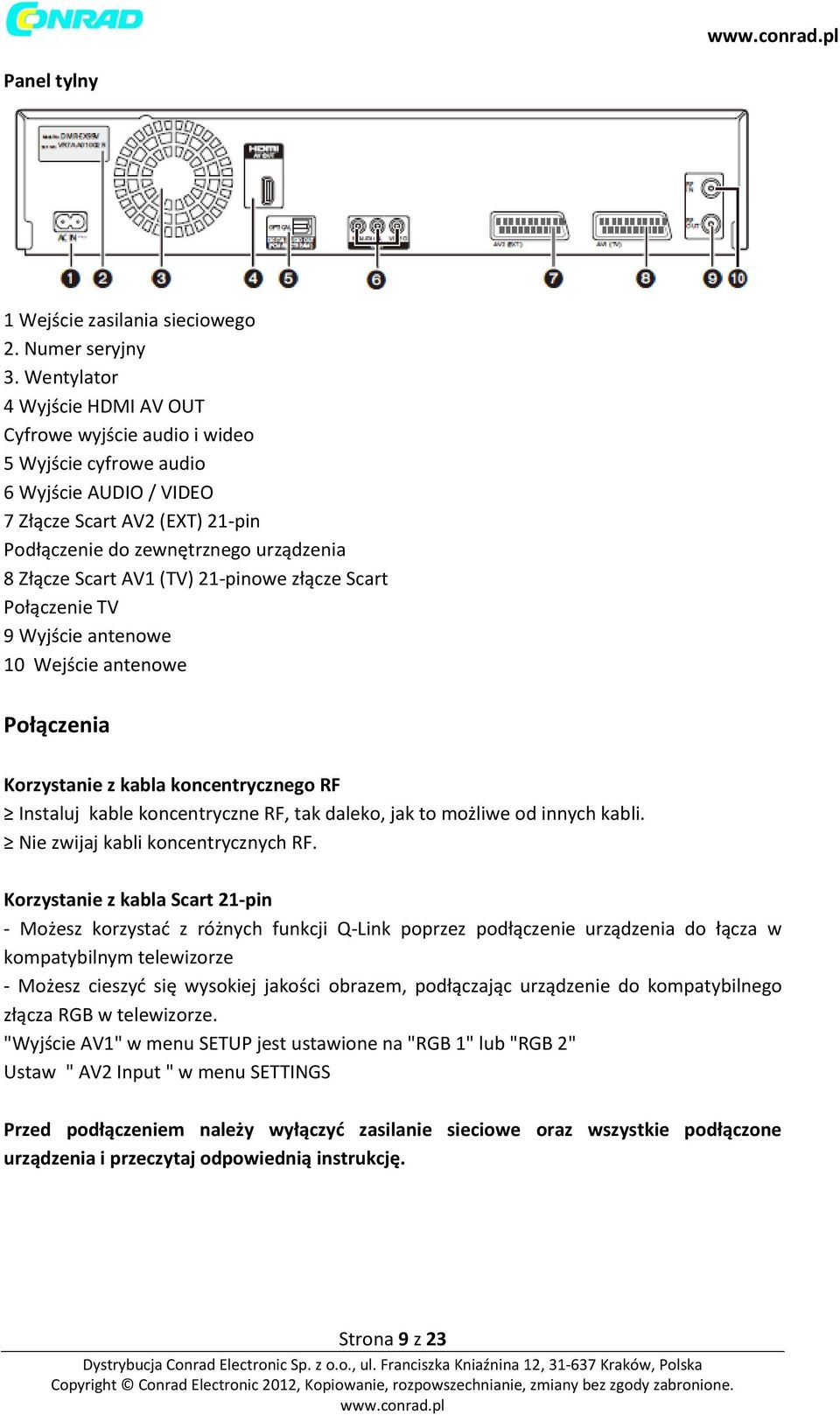

9 Panel tylny 1 Wejście zasilania sieciowego 2. Numer seryjny 3. Wentylator 4 Wyjście HDMI AV OUT Cyfrowe wyjście audio i wideo 5 Wyjście cyfrowe audio 6 Wyjście AUDIO / VIDEO 7 Złącze Scart AV2 (EXT) 21-pin Podłączenie do zewnętrznego urządzenia 8 Złącze Scart AV1 (TV) 21-pinowe złącze Scart Połączenie TV 9 Wyjście antenowe 10 Wejście antenowe Połączenia Korzystanie z kabla koncentrycznego RF Instaluj kable koncentryczne RF, tak daleko, jak to możliwe od innych kabli. Nie zwijaj kabli koncentrycznych RF. Korzystanie z kabla Scart 21-pin - Możesz korzystać z różnych funkcji Q-Link poprzez podłączenie urządzenia do łącza w kompatybilnym telewizorze - Możesz cieszyć się wysokiej jakości obrazem, podłączając urządzenie do kompatybilnego złącza RGB w telewizorze. "Wyjście AV1" w menu SETUP jest ustawione na "RGB 1" lub "RGB 2" Ustaw " AV2 Input " w menu SETTINGS Przed podłączeniem należy wyłączyć zasilanie sieciowe oraz wszystkie podłączone urządzenia i przeczytaj odpowiednią instrukcję. Strona 9 z 23

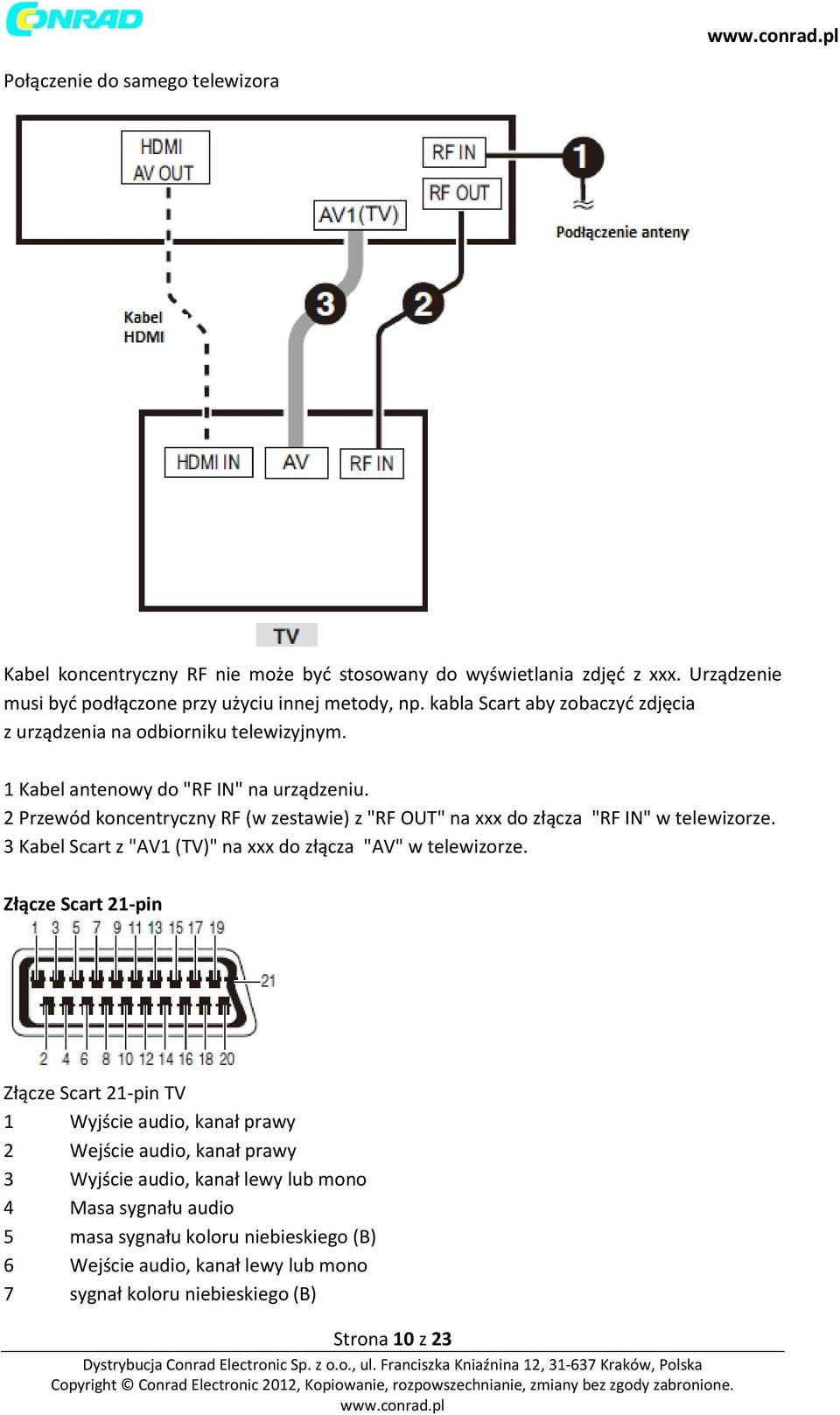

10 Połączenie do samego telewizora Kabel koncentryczny RF nie może być stosowany do wyświetlania zdjęć z xxx. Urządzenie musi być podłączone przy użyciu innej metody, np. kabla Scart aby zobaczyć zdjęcia z urządzenia na odbiorniku telewizyjnym. 1 Kabel antenowy do "RF IN" na urządzeniu. 2 Przewód koncentryczny RF (w zestawie) z "RF OUT" na xxx do złącza "RF IN" w telewizorze. 3 Kabel Scart z "AV1 (TV)" na xxx do złącza "AV" w telewizorze. Złącze Scart 21-pin Złącze Scart 21-pin TV 1 Wyjście audio, kanał prawy 2 Wejście audio, kanał prawy 3 Wyjście audio, kanał lewy lub mono 4 Masa sygnału audio 5 masa sygnału koloru niebieskiego (B) 6 Wejście audio, kanał lewy lub mono 7 sygnał koloru niebieskiego (B) Strona 10 z 23

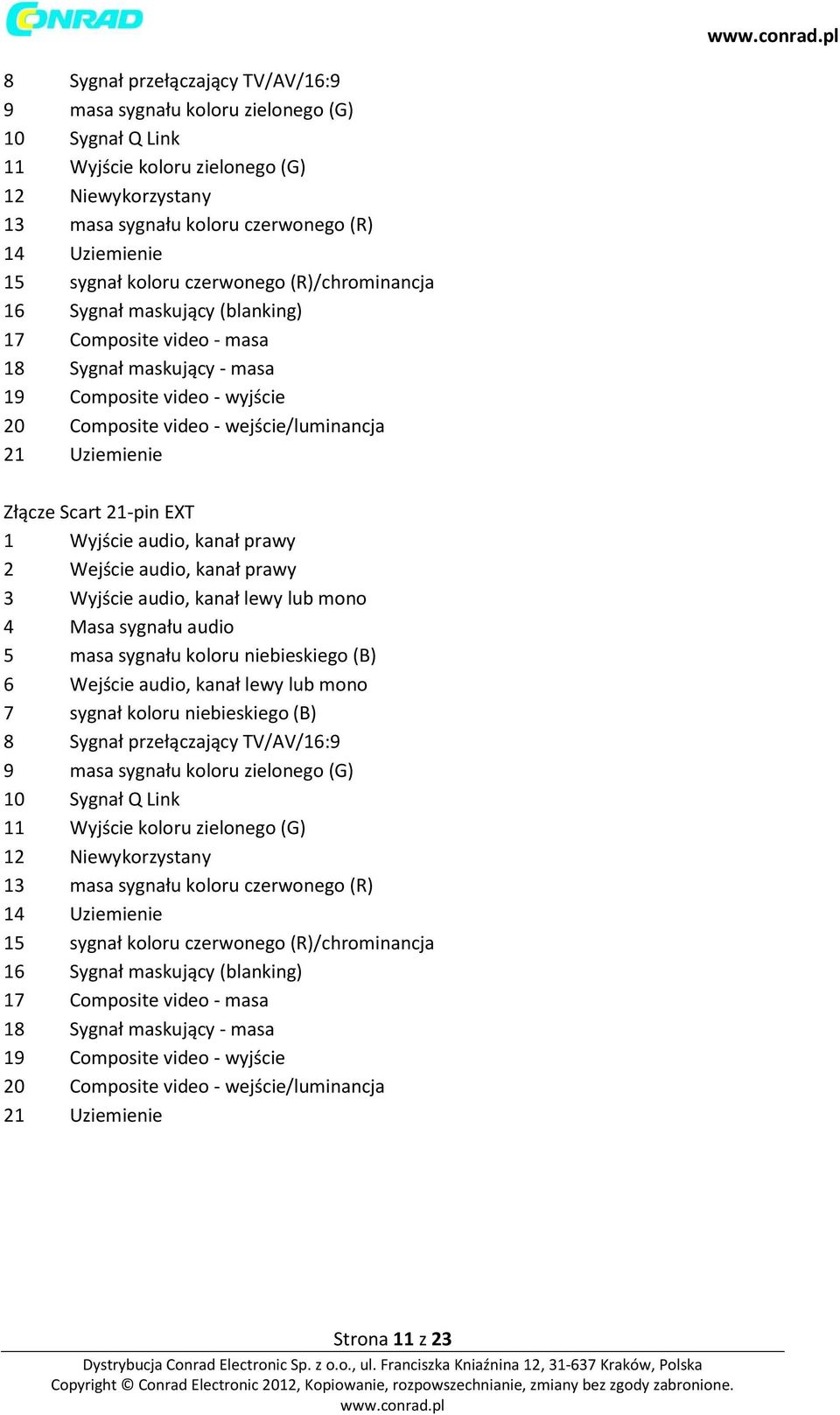

11 8 Sygnał przełączający TV/AV/16:9 9 masa sygnału koloru zielonego (G) 10 Sygnał Q Link 11 Wyjście koloru zielonego (G) 12 Niewykorzystany 13 masa sygnału koloru czerwonego (R) 14 Uziemienie 15 sygnał koloru czerwonego (R)/chrominancja 16 Sygnał maskujący (blanking) 17 Composite video - masa 18 Sygnał maskujący - masa 19 Composite video - wyjście 20 Composite video - wejście/luminancja 21 Uziemienie Złącze Scart 21-pin EXT 1 Wyjście audio, kanał prawy 2 Wejście audio, kanał prawy 3 Wyjście audio, kanał lewy lub mono 4 Masa sygnału audio 5 masa sygnału koloru niebieskiego (B) 6 Wejście audio, kanał lewy lub mono 7 sygnał koloru niebieskiego (B) 8 Sygnał przełączający TV/AV/16:9 9 masa sygnału koloru zielonego (G) 10 Sygnał Q Link 11 Wyjście koloru zielonego (G) 12 Niewykorzystany 13 masa sygnału koloru czerwonego (R) 14 Uziemienie 15 sygnał koloru czerwonego (R)/chrominancja 16 Sygnał maskujący (blanking) 17 Composite video - masa 18 Sygnał maskujący - masa 19 Composite video - wyjście 20 Composite video - wejście/luminancja 21 Uziemienie Strona 11 z 23

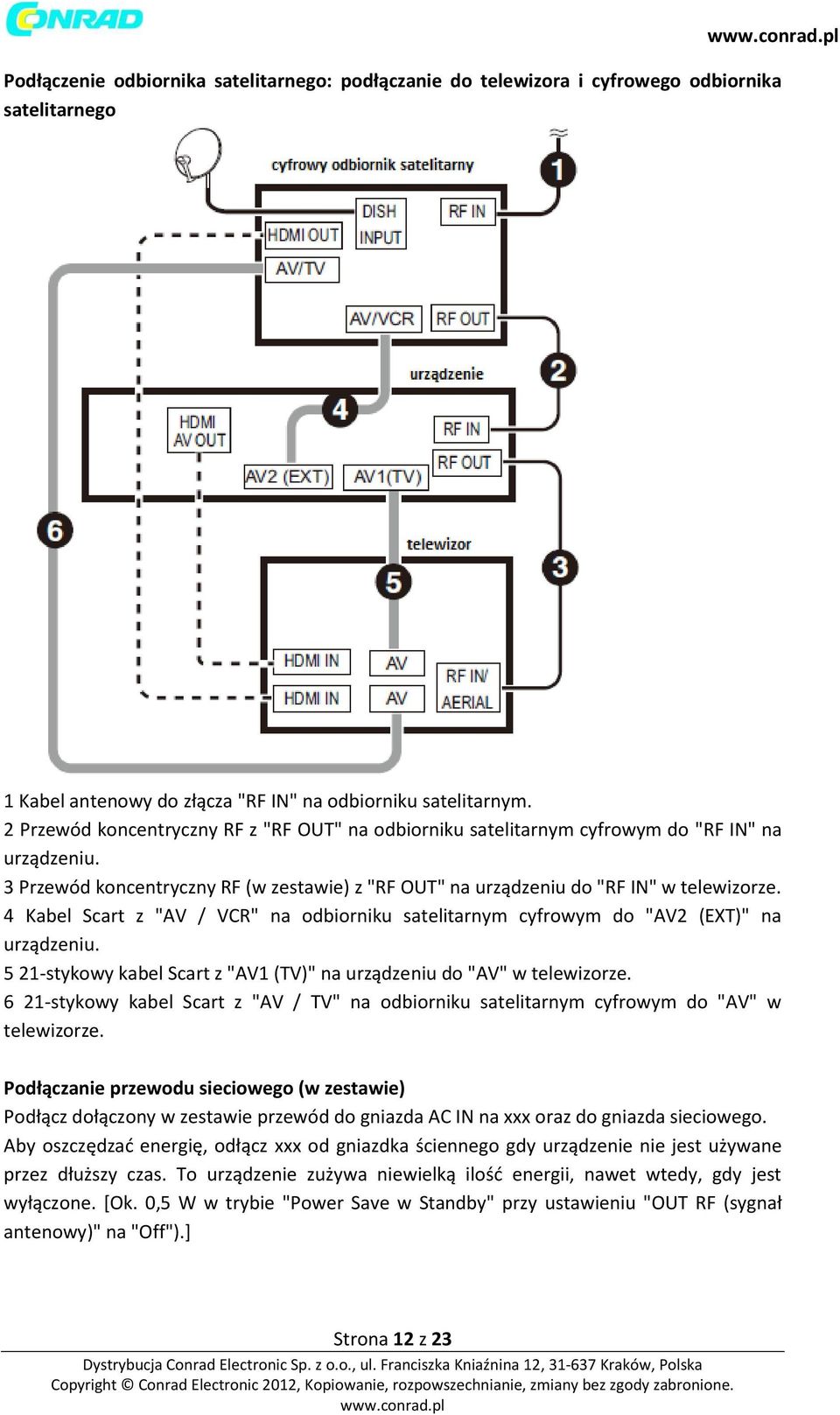

12 Podłączenie odbiornika satelitarnego: podłączanie do telewizora i cyfrowego odbiornika satelitarnego 1 Kabel antenowy do złącza "RF IN" na odbiorniku satelitarnym. 2 Przewód koncentryczny RF z "RF OUT" na odbiorniku satelitarnym cyfrowym do "RF IN" na urządzeniu. 3 Przewód koncentryczny RF (w zestawie) z "RF OUT" na urządzeniu do "RF IN" w telewizorze. 4 Kabel Scart z "AV / VCR" na odbiorniku satelitarnym cyfrowym do "AV2 (EXT)" na urządzeniu stykowy kabel Scart z "AV1 (TV)" na urządzeniu do "AV" w telewizorze stykowy kabel Scart z "AV / TV" na odbiorniku satelitarnym cyfrowym do "AV" w telewizorze. Podłączanie przewodu sieciowego (w zestawie) Podłącz dołączony w zestawie przewód do gniazda AC IN na xxx oraz do gniazda sieciowego. Aby oszczędzać energię, odłącz xxx od gniazdka ściennego gdy urządzenie nie jest używane przez dłuższy czas. To urządzenie zużywa niewielką ilość energii, nawet wtedy, gdy jest wyłączone. [Ok. 0,5 W w trybie "Power Save w Standby" przy ustawieniu "OUT RF (sygnał antenowy)" na "Off").] Strona 12 z 23

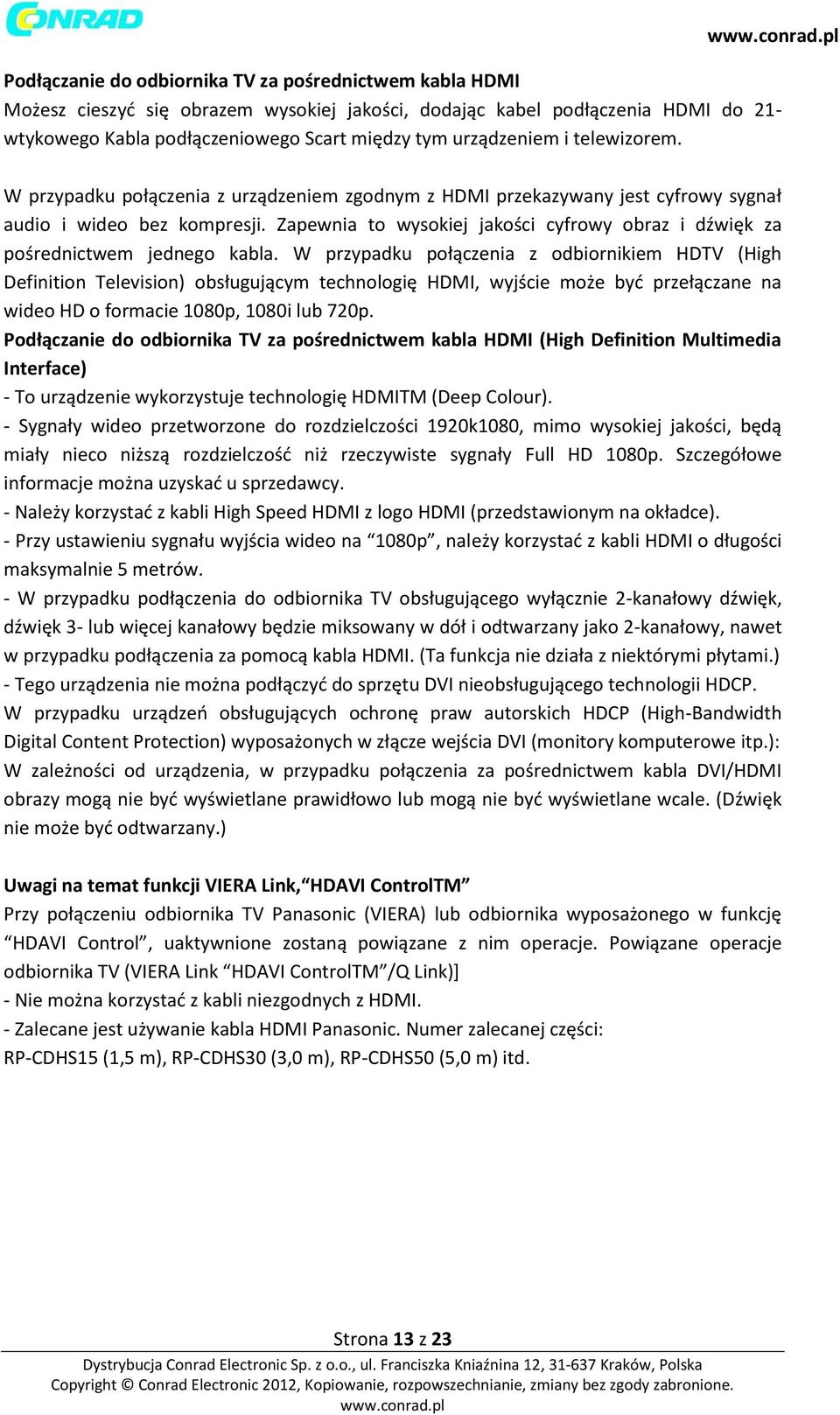

13 Podłączanie do odbiornika TV za pośrednictwem kabla HDMI Możesz cieszyć się obrazem wysokiej jakości, dodając kabel podłączenia HDMI do 21- wtykowego Kabla podłączeniowego Scart między tym urządzeniem i telewizorem. W przypadku połączenia z urządzeniem zgodnym z HDMI przekazywany jest cyfrowy sygnał audio i wideo bez kompresji. Zapewnia to wysokiej jakości cyfrowy obraz i dźwięk za pośrednictwem jednego kabla. W przypadku połączenia z odbiornikiem HDTV (High Definition Television) obsługującym technologię HDMI, wyjście może być przełączane na wideo HD o formacie 1080p, 1080i lub 720p. Podłączanie do odbiornika TV za pośrednictwem kabla HDMI (High Definition Multimedia Interface) - To urządzenie wykorzystuje technologię HDMITM (Deep Colour). - Sygnały wideo przetworzone do rozdzielczości 1920k1080, mimo wysokiej jakości, będą miały nieco niższą rozdzielczość niż rzeczywiste sygnały Full HD 1080p. Szczegółowe informacje można uzyskać u sprzedawcy. - Należy korzystać z kabli High Speed HDMI z logo HDMI (przedstawionym na okładce). - Przy ustawieniu sygnału wyjścia wideo na 1080p, należy korzystać z kabli HDMI o długości maksymalnie 5 metrów. - W przypadku podłączenia do odbiornika TV obsługującego wyłącznie 2-kanałowy dźwięk, dźwięk 3- lub więcej kanałowy będzie miksowany w dół i odtwarzany jako 2-kanałowy, nawet w przypadku podłączenia za pomocą kabla HDMI. (Ta funkcja nie działa z niektórymi płytami.) - Tego urządzenia nie można podłączyć do sprzętu DVI nieobsługującego technologii HDCP. W przypadku urządzeń obsługujących ochronę praw autorskich HDCP (High-Bandwidth Digital Content Protection) wyposażonych w złącze wejścia DVI (monitory komputerowe itp.): W zależności od urządzenia, w przypadku połączenia za pośrednictwem kabla DVI/HDMI obrazy mogą nie być wyświetlane prawidłowo lub mogą nie być wyświetlane wcale. (Dźwięk nie może być odtwarzany.) Uwagi na temat funkcji VIERA Link, HDAVI ControlTM Przy połączeniu odbiornika TV Panasonic (VIERA) lub odbiornika wyposażonego w funkcję HDAVI Control, uaktywnione zostaną powiązane z nim operacje. Powiązane operacje odbiornika TV (VIERA Link HDAVI ControlTM /Q Link)] - Nie można korzystać z kabli niezgodnych z HDMI. - Zalecane jest używanie kabla HDMI Panasonic. Numer zalecanej części: RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m) itd. Strona 13 z 23

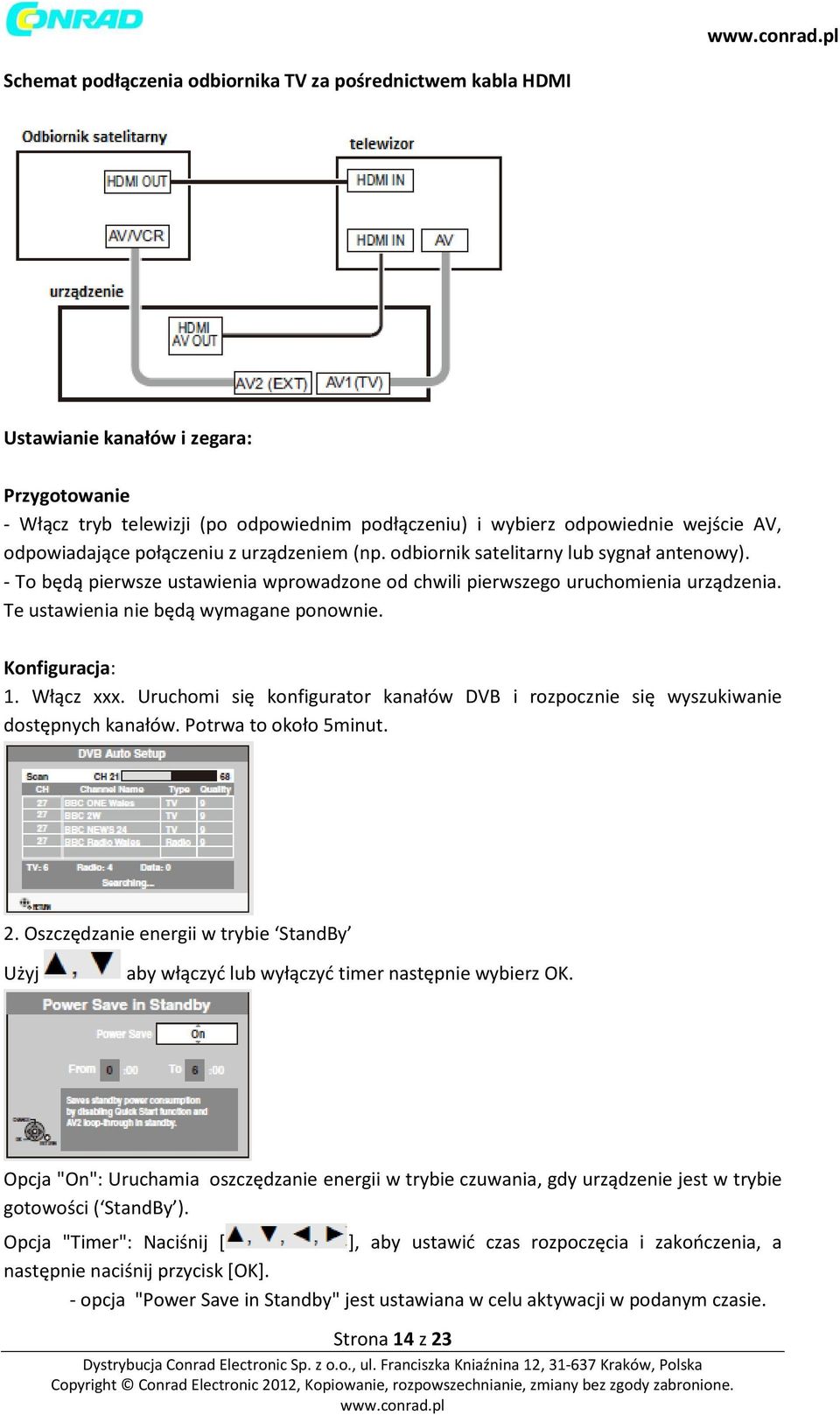

14 Schemat podłączenia odbiornika TV za pośrednictwem kabla HDMI Ustawianie kanałów i zegara: Przygotowanie - Włącz tryb telewizji (po odpowiednim podłączeniu) i wybierz odpowiednie wejście AV, odpowiadające połączeniu z urządzeniem (np. odbiornik satelitarny lub sygnał antenowy). - To będą pierwsze ustawienia wprowadzone od chwili pierwszego uruchomienia urządzenia. Te ustawienia nie będą wymagane ponownie. Konfiguracja: 1. Włącz xxx. Uruchomi się konfigurator kanałów DVB i rozpocznie się wyszukiwanie dostępnych kanałów. Potrwa to około 5minut. 2. Oszczędzanie energii w trybie StandBy Użyj aby włączyć lub wyłączyć timer następnie wybierz OK. Opcja "On": Uruchamia oszczędzanie energii w trybie czuwania, gdy urządzenie jest w trybie gotowości ( StandBy ). Opcja "Timer": Naciśnij [ ], aby ustawić czas rozpoczęcia i zakończenia, a następnie naciśnij przycisk [OK]. - opcja "Power Save in Standby" jest ustawiana w celu aktywacji w podanym czasie. Strona 14 z 23

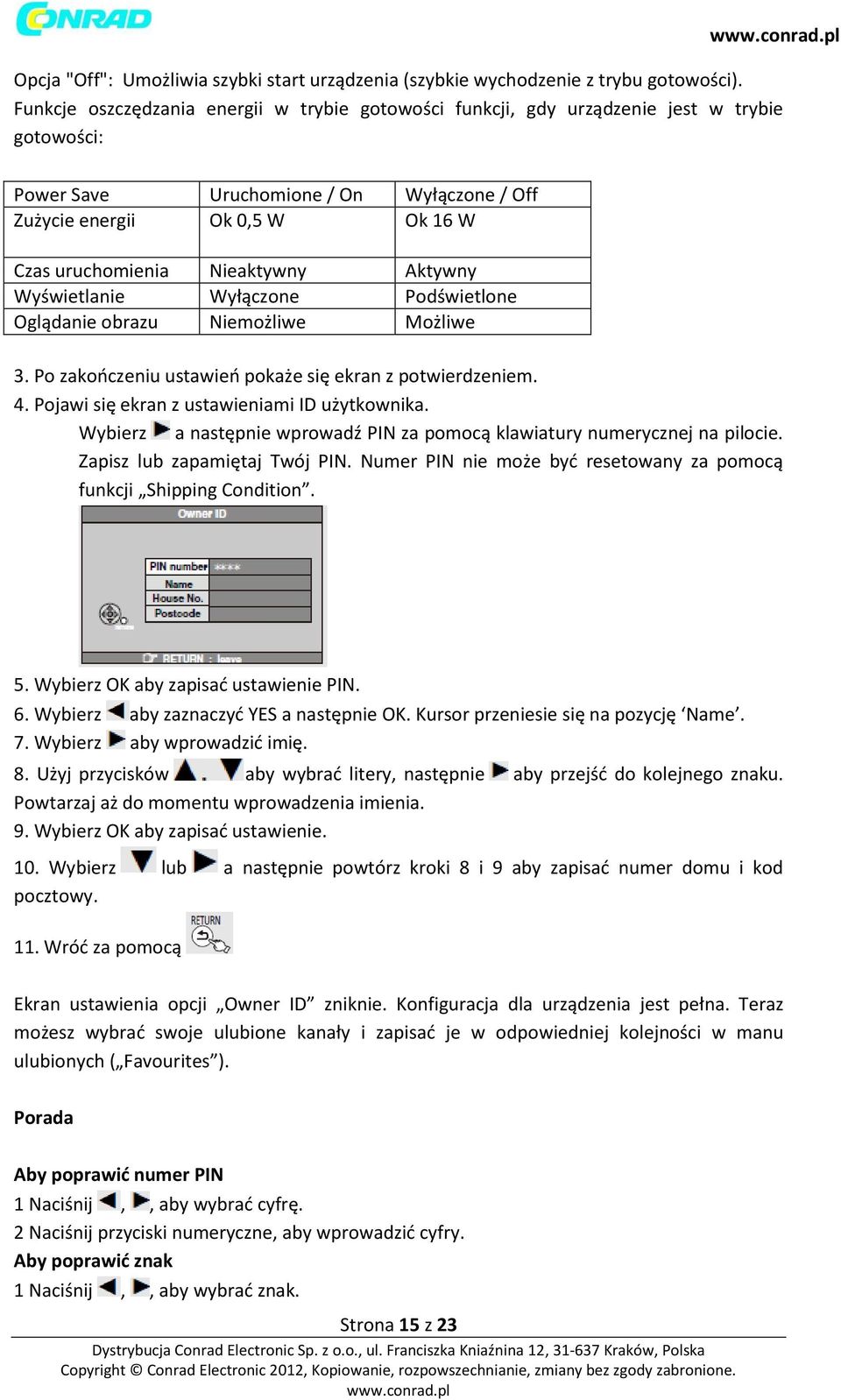

15 Opcja "Off": Umożliwia szybki start urządzenia (szybkie wychodzenie z trybu gotowości). Funkcje oszczędzania energii w trybie gotowości funkcji, gdy urządzenie jest w trybie gotowości: Power Save Uruchomione / On Wyłączone / Off Zużycie energii Ok 0,5 W Ok 16 W Czas uruchomienia Nieaktywny Aktywny Wyświetlanie Wyłączone Podświetlone Oglądanie obrazu Niemożliwe Możliwe 3. Po zakończeniu ustawień pokaże się ekran z potwierdzeniem. 4. Pojawi się ekran z ustawieniami ID użytkownika. Wybierz a następnie wprowadź PIN za pomocą klawiatury numerycznej na pilocie. Zapisz lub zapamiętaj Twój PIN. Numer PIN nie może być resetowany za pomocą funkcji Shipping Condition. 5. Wybierz OK aby zapisać ustawienie PIN. 6. Wybierz aby zaznaczyć YES a następnie OK. Kursor przeniesie się na pozycję Name. 7. Wybierz aby wprowadzić imię. 8. Użyj przycisków aby wybrać litery, następnie aby przejść do kolejnego znaku. Powtarzaj aż do momentu wprowadzenia imienia. 9. Wybierz OK aby zapisać ustawienie. 10. Wybierz lub a następnie powtórz kroki 8 i 9 aby zapisać numer domu i kod pocztowy. 11. Wróć za pomocą Ekran ustawienia opcji Owner ID zniknie. Konfiguracja dla urządzenia jest pełna. Teraz możesz wybrać swoje ulubione kanały i zapisać je w odpowiedniej kolejności w manu ulubionych ( Favourites ). Porada Aby poprawić numer PIN 1 Naciśnij,, aby wybrać cyfrę. 2 Naciśnij przyciski numeryczne, aby wprowadzić cyfry. Aby poprawić znak 1 Naciśnij,, aby wybrać znak. Strona 15 z 23

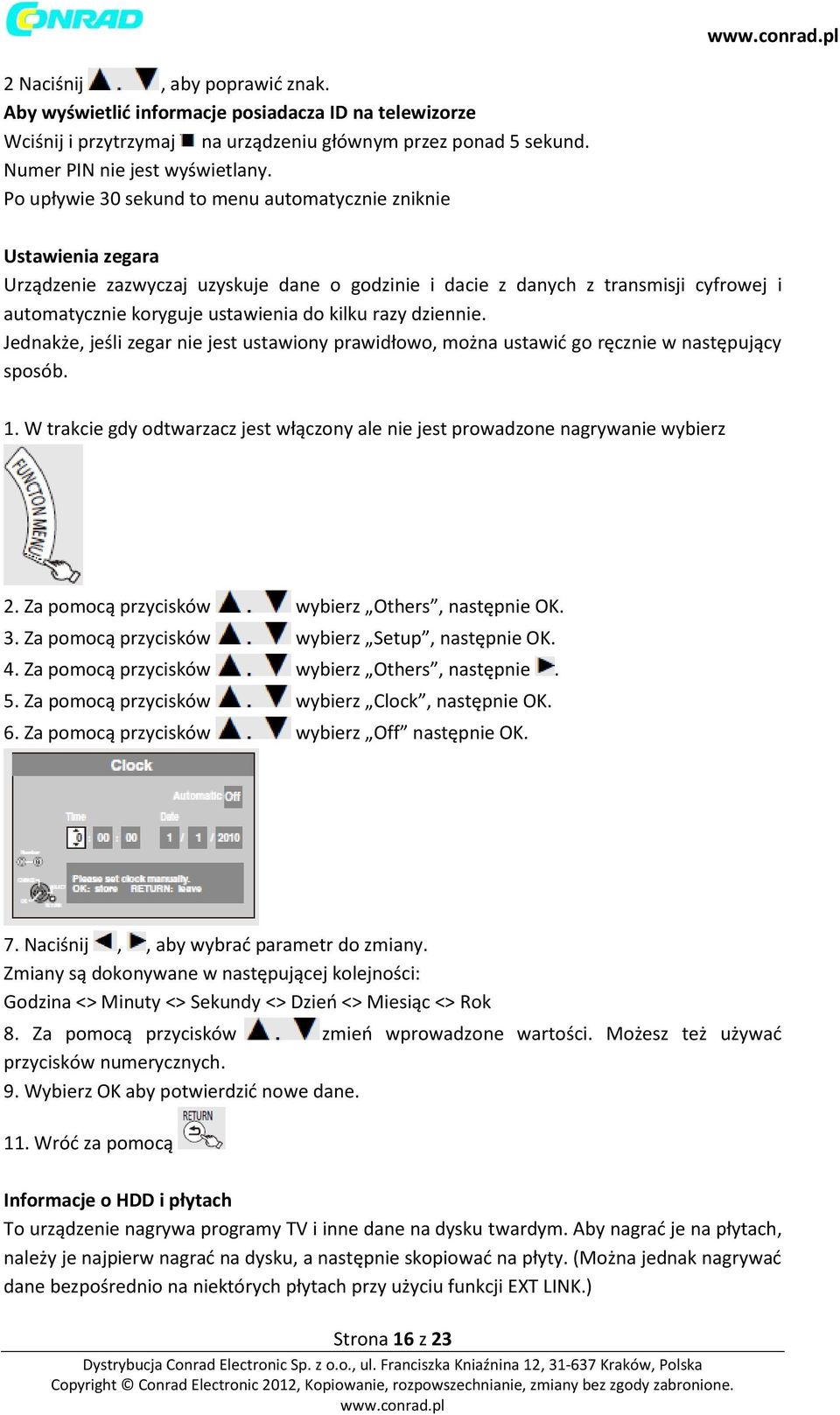

16 2 Naciśnij, aby poprawić znak. Aby wyświetlić informacje posiadacza ID na telewizorze Wciśnij i przytrzymaj na urządzeniu głównym przez ponad 5 sekund. Numer PIN nie jest wyświetlany. Po upływie 30 sekund to menu automatycznie zniknie Ustawienia zegara Urządzenie zazwyczaj uzyskuje dane o godzinie i dacie z danych z transmisji cyfrowej i automatycznie koryguje ustawienia do kilku razy dziennie. Jednakże, jeśli zegar nie jest ustawiony prawidłowo, można ustawić go ręcznie w następujący sposób. 1. W trakcie gdy odtwarzacz jest włączony ale nie jest prowadzone nagrywanie wybierz 2. Za pomocą przycisków wybierz Others, następnie OK. 3. Za pomocą przycisków wybierz Setup, następnie OK. 4. Za pomocą przycisków wybierz Others, następnie. 5. Za pomocą przycisków wybierz Clock, następnie OK. 6. Za pomocą przycisków wybierz Off następnie OK. 7. Naciśnij,, aby wybrać parametr do zmiany. Zmiany są dokonywane w następującej kolejności: Godzina <> Minuty <> Sekundy <> Dzień <> Miesiąc <> Rok 8. Za pomocą przycisków zmień wprowadzone wartości. Możesz też używać przycisków numerycznych. 9. Wybierz OK aby potwierdzić nowe dane. 11. Wróć za pomocą Informacje o HDD i płytach To urządzenie nagrywa programy TV i inne dane na dysku twardym. Aby nagrać je na płytach, należy je najpierw nagrać na dysku, a następnie skopiować na płyty. (Można jednak nagrywać dane bezpośrednio na niektórych płytach przy użyciu funkcji EXT LINK.) Strona 16 z 23

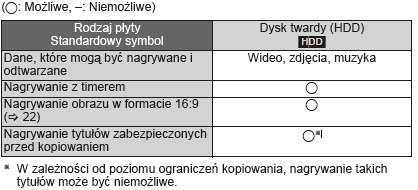

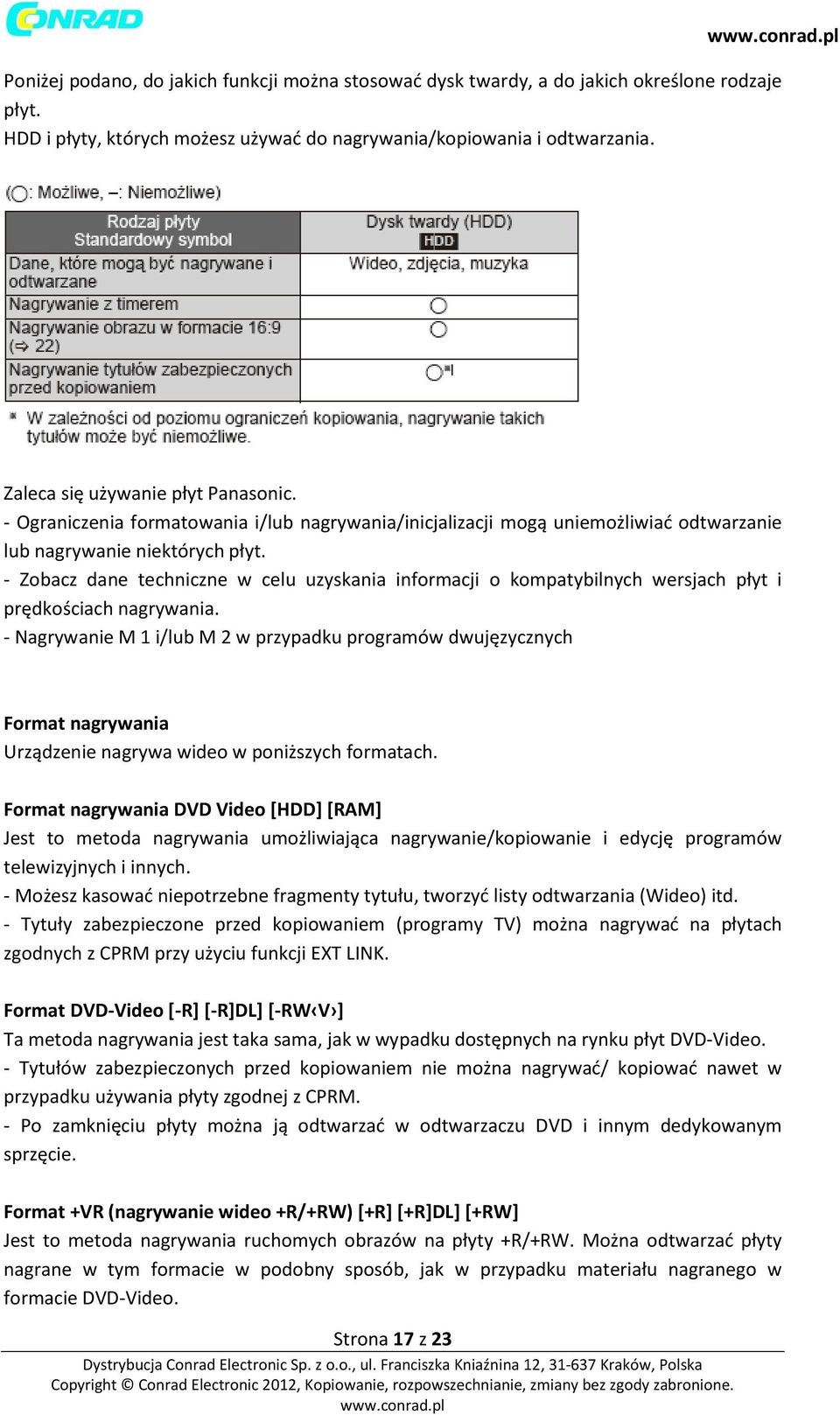

17 Poniżej podano, do jakich funkcji można stosować dysk twardy, a do jakich określone rodzaje płyt. HDD i płyty, których możesz używać do nagrywania/kopiowania i odtwarzania. Zaleca się używanie płyt Panasonic. - Ograniczenia formatowania i/lub nagrywania/inicjalizacji mogą uniemożliwiać odtwarzanie lub nagrywanie niektórych płyt. - Zobacz dane techniczne w celu uzyskania informacji o kompatybilnych wersjach płyt i prędkościach nagrywania. - Nagrywanie M 1 i/lub M 2 w przypadku programów dwujęzycznych Format nagrywania Urządzenie nagrywa wideo w poniższych formatach. Format nagrywania DVD Video [HDD] [RAM] Jest to metoda nagrywania umożliwiająca nagrywanie/kopiowanie i edycję programów telewizyjnych i innych. - Możesz kasować niepotrzebne fragmenty tytułu, tworzyć listy odtwarzania (Wideo) itd. - Tytuły zabezpieczone przed kopiowaniem (programy TV) można nagrywać na płytach zgodnych z CPRM przy użyciu funkcji EXT LINK. Format DVD-Video [-R] [-R]DL] [-RW V ] Ta metoda nagrywania jest taka sama, jak w wypadku dostępnych na rynku płyt DVD-Video. - Tytułów zabezpieczonych przed kopiowaniem nie można nagrywać/ kopiować nawet w przypadku używania płyty zgodnej z CPRM. - Po zamknięciu płyty można ją odtwarzać w odtwarzaczu DVD i innym dedykowanym sprzęcie. Format +VR (nagrywanie wideo +R/+RW) [+R] [+R]DL] [+RW] Jest to metoda nagrywania ruchomych obrazów na płyty +R/+RW. Można odtwarzać płyty nagrane w tym formacie w podobny sposób, jak w przypadku materiału nagranego w formacie DVD-Video. Strona 17 z 23

18 - Tytułów zabezpieczonych przed kopiowaniem nie można nagrywać/kopiować. - Po zamknięciu płyty lub utworzeniu głównego menu płytę można odtwarzać w odtwarzaczu DVD i innym dedykowanym sprzęcie. - Płyty +R nagrane na tym urządzeniu i płyty +R nagrane na innej nagrywarce DVD Panasonic mogą być niekompatybilne. Jednak zamknięte płyty są kompatybilne i można je odtwarzać. - Niniejsze urządzenie nie może nagrywać sygnałów NTSC na płyty zawierające sygnały PAL. (Jednak oba rodzaje programów mogą być nagrywane na HDD.) - Nagrywanie może nie być możliwe w zależności od stanu płyty; odtwarzanie może nie być możliwe ze względu na jakość nagrania. Strona 18 z 23

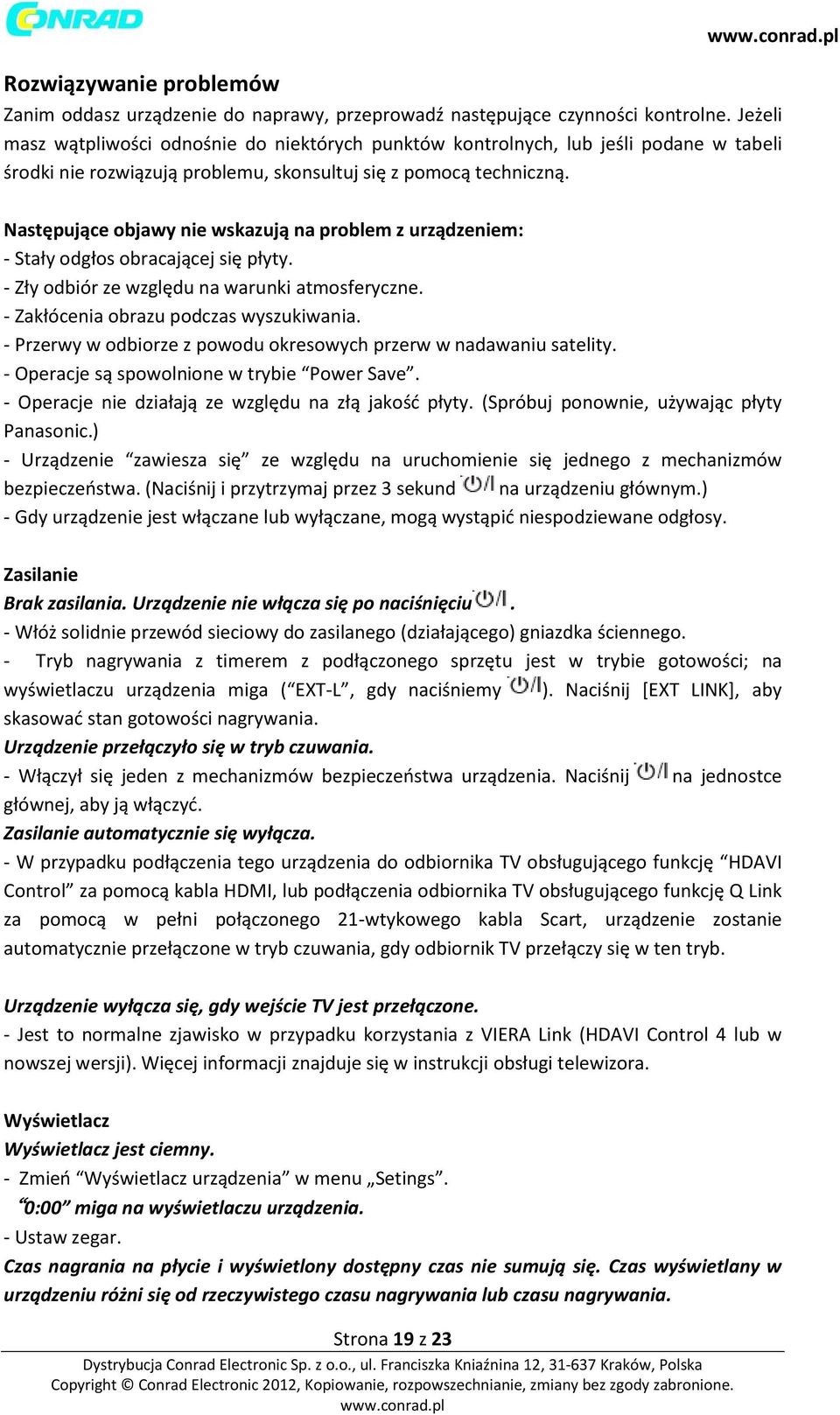

19 Rozwiązywanie problemów Zanim oddasz urządzenie do naprawy, przeprowadź następujące czynności kontrolne. Jeżeli masz wątpliwości odnośnie do niektórych punktów kontrolnych, lub jeśli podane w tabeli środki nie rozwiązują problemu, skonsultuj się z pomocą techniczną. Następujące objawy nie wskazują na problem z urządzeniem: - Stały odgłos obracającej się płyty. - Zły odbiór ze względu na warunki atmosferyczne. - Zakłócenia obrazu podczas wyszukiwania. - Przerwy w odbiorze z powodu okresowych przerw w nadawaniu satelity. - Operacje są spowolnione w trybie Power Save. - Operacje nie działają ze względu na złą jakość płyty. (Spróbuj ponownie, używając płyty Panasonic.) - Urządzenie zawiesza się ze względu na uruchomienie się jednego z mechanizmów bezpieczeństwa. (Naciśnij i przytrzymaj przez 3 sekund na urządzeniu głównym.) - Gdy urządzenie jest włączane lub wyłączane, mogą wystąpić niespodziewane odgłosy. Zasilanie Brak zasilania. Urządzenie nie włącza się po naciśnięciu. - Włóż solidnie przewód sieciowy do zasilanego (działającego) gniazdka ściennego. - Tryb nagrywania z timerem z podłączonego sprzętu jest w trybie gotowości; na wyświetlaczu urządzenia miga ( EXT-L, gdy naciśniemy ). Naciśnij [EXT LINK], aby skasować stan gotowości nagrywania. Urządzenie przełączyło się w tryb czuwania. - Włączył się jeden z mechanizmów bezpieczeństwa urządzenia. Naciśnij na jednostce głównej, aby ją włączyć. Zasilanie automatycznie się wyłącza. - W przypadku podłączenia tego urządzenia do odbiornika TV obsługującego funkcję HDAVI Control za pomocą kabla HDMI, lub podłączenia odbiornika TV obsługującego funkcję Q Link za pomocą w pełni połączonego 21-wtykowego kabla Scart, urządzenie zostanie automatycznie przełączone w tryb czuwania, gdy odbiornik TV przełączy się w ten tryb. Urządzenie wyłącza się, gdy wejście TV jest przełączone. - Jest to normalne zjawisko w przypadku korzystania z VIERA Link (HDAVI Control 4 lub w nowszej wersji). Więcej informacji znajduje się w instrukcji obsługi telewizora. Wyświetlacz Wyświetlacz jest ciemny. - Zmień Wyświetlacz urządzenia w menu Setings. 0:00 miga na wyświetlaczu urządzenia. - Ustaw zegar. Czas nagrania na płycie i wyświetlony dostępny czas nie sumują się. Czas wyświetlany w urządzeniu różni się od rzeczywistego czasu nagrywania lub czasu nagrywania. Strona 19 z 23

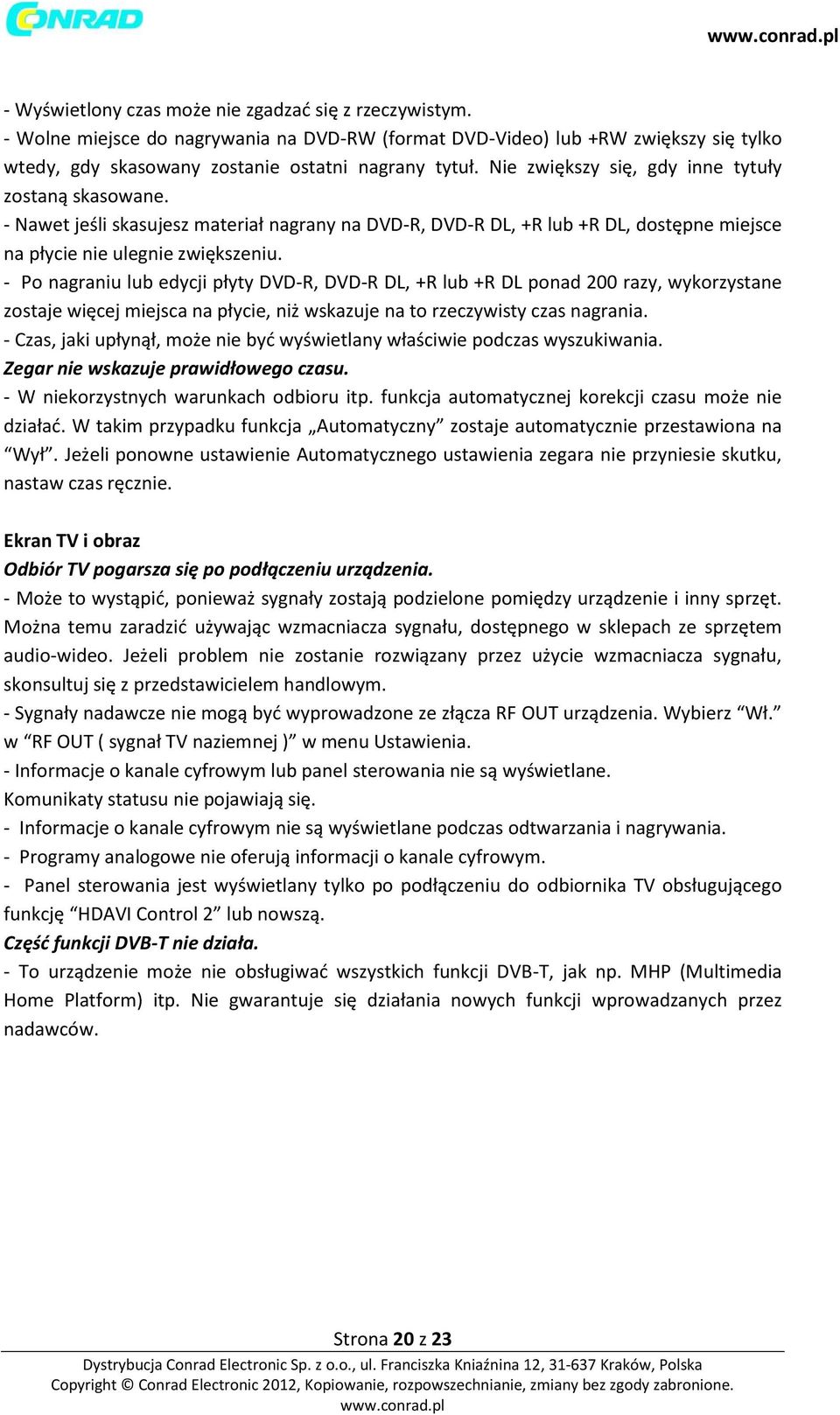

20 - Wyświetlony czas może nie zgadzać się z rzeczywistym. - Wolne miejsce do nagrywania na DVD-RW (format DVD-Video) lub +RW zwiększy się tylko wtedy, gdy skasowany zostanie ostatni nagrany tytuł. Nie zwiększy się, gdy inne tytuły zostaną skasowane. - Nawet jeśli skasujesz materiał nagrany na DVD-R, DVD-R DL, +R lub +R DL, dostępne miejsce na płycie nie ulegnie zwiększeniu. - Po nagraniu lub edycji płyty DVD-R, DVD-R DL, +R lub +R DL ponad 200 razy, wykorzystane zostaje więcej miejsca na płycie, niż wskazuje na to rzeczywisty czas nagrania. - Czas, jaki upłynął, może nie być wyświetlany właściwie podczas wyszukiwania. Zegar nie wskazuje prawidłowego czasu. - W niekorzystnych warunkach odbioru itp. funkcja automatycznej korekcji czasu może nie działać. W takim przypadku funkcja Automatyczny zostaje automatycznie przestawiona na Wył. Jeżeli ponowne ustawienie Automatycznego ustawienia zegara nie przyniesie skutku, nastaw czas ręcznie. Ekran TV i obraz Odbiór TV pogarsza się po podłączeniu urządzenia. - Może to wystąpić, ponieważ sygnały zostają podzielone pomiędzy urządzenie i inny sprzęt. Można temu zaradzić używając wzmacniacza sygnału, dostępnego w sklepach ze sprzętem audio-wideo. Jeżeli problem nie zostanie rozwiązany przez użycie wzmacniacza sygnału, skonsultuj się z przedstawicielem handlowym. - Sygnały nadawcze nie mogą być wyprowadzone ze złącza RF OUT urządzenia. Wybierz Wł. w RF OUT ( sygnał TV naziemnej ) w menu Ustawienia. - Informacje o kanale cyfrowym lub panel sterowania nie są wyświetlane. Komunikaty statusu nie pojawiają się. - Informacje o kanale cyfrowym nie są wyświetlane podczas odtwarzania i nagrywania. - Programy analogowe nie oferują informacji o kanale cyfrowym. - Panel sterowania jest wyświetlany tylko po podłączeniu do odbiornika TV obsługującego funkcję HDAVI Control 2 lub nowszą. Część funkcji DVB-T nie działa. - To urządzenie może nie obsługiwać wszystkich funkcji DVB-T, jak np. MHP (Multimedia Home Platform) itp. Nie gwarantuje się działania nowych funkcji wprowadzanych przez nadawców. Strona 20 z 23

21 Słownik terminów DivX DivX to popularna technologia multimedialna. Pliki multimedialne DivX są wysoce skompresowanym formatem wideo o dobrej jakości obrazu, przy zachowaniu dość małych rozmiarów. Dolby Digital Jest to metoda kodowania cyfrowych sygnałów opracowana przez Dolby Laboratories. Oprócz stereofonicznego dźwięku (2- kanałowego), takie sygnały mogą również być wielokanałowe. Na jednej płycie można nagrać dużą ilość informacji audio, korzystając z tej metody. Podczas nagrywania na tym urządzeniu, audio Dolby Digital (2-kanałowe) jest ustawieniem domyślnym. HDD (Dysk twardy) Jest to urządzenie pamięci masowej, używane w komputerach itp. Płyta o powierzchni wykończonej płynem magnetycznym obraca się, a głowica magnetyczna znajduje się bardzo blisko, co ułatwia odczyt i zapis dużych ilości danych z dużą prędkością. HDMI (High-Definition Multimedia Interface) W przeciwieństwie do konwencjonalnych połączeń, umożliwia on przekazywanie sygnałów audio i wideo bez kompresji, za pośrednictwem jednego kabla. To urządzenie obsługuje wyjście wideo o wysokiej rozdzielczości [720p (750p), 1080i (1125i), 1080p (1125p)] ze złączy HDMI AV OUT. W celu wyświetlania obrazu o wysokiej rozdzielczości niezbędny jest odbiornik TV zgodny z HDTV. JPEG (Joint Photographic Experts Group) Jest to system używany do kompresji/rozkodowania kolorowych zdjęć. Po wybraniu JPEG jako systemu zapisu w cyfrowych aparatach fotograficznych itp., dane zostaną skompresowane do 1/10 1/100 ich oryginalnego rozmiaru. Zaletą JPEG jest niewielkie pogorszenie jakości obrazu, niż by to wynikało ze stopnia kompresji. Strona 21 z 23

22 Wyprodukowano na licencji firmy Dolby Laboratories. Dolby oraz symbol podwójnego D są znakami handlowymi firmy Dolby Laboratories. Wyprodukowano na licencji objętej patentami amerykańskimi o numerach: 5,956,674; 5,974,380; 6,487,535 oraz innymi patentami amerykańskimi i międzynarodowymi wystawionymi oraz oczekującymi. DTS, Symbol oraz DTS i Symbol razem są zastrzeżonymi znakami towarowymi, a logo DTS 2.0+ Digital Out jest znakiem towarowym DTS, Inc. Produkt zawiera oprogramowanie. DTS, Inc. Wszelkie prawa zastrzeżone. Niniejszy produkt zawiera technikę zabezpieczenia przed kopiowaniem, która jest chroniona przez patenty USA i inne prawa własności intelektualnej firmy Rovi Corporation. Zabronione jest odtwarzanie kodu źródłowego i demontaż. HDMI, logo HDMI oraz High-Definition Multimedia Interface są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach. DVD Logo to znak towarowy DVD Format/Logo Licensing Corporation. Na opisywany produkt udzielana jest użytkownikowi licencja w ramach AVC Patent Portfolio License na wykorzystywanie go do zastosowań osobistych i niekomercyjnych w celu (i) kodowania materiałów wideo zgodnie ze standardem AVC ( AVC Video ) i/ lub (ii) dekodowania materiałów AVC Video, które zostały zakodowane przez użytkownika w ramach działalności osobistej i niekomercyjnej i/lub zostały uzyskane od dostawcy materiałów wideo, posiadającego licencję na materiały AVC Video. Żadna licencja nie jest przyznawana, gdy chodzi o jakiegokolwiek inne zastosowania. Dodatkowe informacje można uzyskać w firmie MPEG LA, L.L.C. Informacje na stronie SHOWVIEW jest zarejestrowanym znakiem handlowym Rovi Corporation. Podlega ochronie patentowej. System SHOWVIEW jest produkowany na podstawie licencji Rovi Corporation. HDAVI Control jest znakiem handlowym Panasonic Corporation. DivX, DivX Certified i powiązane logo są znakami towarowymi Rovi Corporation lub jej spółek zależnych i są używane na mocy licencji. DivX, DivX Certified and associated logos are trademarks of Rovi Corporation or its subsidiaries and are used under license. Technologia kodowania dźwięku MPEG Layer-3 na licencji firmy Fraunhofer IIS i Thomson. Nagrywanie i odtwarzanie zawartości na to lub inne urządzenie może wymagać zezwolenia właściciela praw autorskich lub innych praw na tej zawartości. Panasonic nie posiada takiego zezwolenia ani też go nie udziela, jednocześnie oświadcza, że nie posiada prawa, zdolności lub intencji uzyskania takiego zezwolenia w Państwa imieniu. Państwa obowiązkiem jest korzystać z urządzenia zgodnie z obowiązującymi przepisami dotyczącymi praw autorskich. Prosimy zapoznać się z odpowiednimi przepisami prawa w celu uzyskania pełnej informacji na temat obowiązujących przepisów i regulacji znajdujących zastosowanie w związku z korzystaniem z urządzenia albo prosimy skontaktować się z właścicielem praw autorskich treści które zamierzacie Państwo nagrywać lub odtwarzać. Strona 22 z 23

23 Strona 23 z 23
