1 SPECYFIKACJE TECHNICZNE PRZEBUDOWA DROGI GMINNEJ (dz. nr 15) - UL. AGATOWEJ W LWÓWKU ŚLĄSKIM CPV Roboty budowlane w zakresie dróg podrzędnych Obiekt: Droga - ul. Agatowa w Lwówku Śląski Roboty budowlane będą prowadzone na terenie działek nr: 1, 15, 20 AM1, obręb 0002 Lwówek Śląski, gmina Lwówek Śląski w granicach oznaczonych na załączonej mapie ewidencyjnej w skali 1:1000. Inwestor: Gmina i Miasto Lwówek Śląski Al. Wojska Polskiego 25A Lwówek Śląski Projektant mgr inż. Justyna Polak upr. nr 271/DOŚ/10 w spec. drogowej bez ogran. Jelenia Góra, r.

2 SPIS SPECYFIKACJI TECHNICZNYCH D-M Wymagania ogólne D Odtworzenie trasy i punktów wysokościowych oraz sporządzenie inwentaryzacji powykonawczej drogi D Rozbiórka elementów dróg, ogrodzeń i przepustów D Roboty ziemne. Wymagania ogólne D Wykonanie wykopów w gruntach nieskalistych D Koryto wraz z profilowaniem i zagęszczaniem podłoża D Oczyszczenie i skropienie warstw konstrukcyjnych D Podbudowa z kruszyw. Wymagania ogólne D b Podbudowy z kruszywa łamanego stabilizowanego mechanicznie D a Nawierzchnia z betonu asfaltowego warstwa ścieralna D b Nawierzchnia z betonu asfaltowego warstwa wiążąca i wyrównawcza D Remont cząstkowy nawierzchni bitumicznej D a Pobocze utwardzone kruszywem łamanym D Wdrożenie, utrzymanie, likwidacja tymczasowej organizacji ruchu. Organizacja docelowa. D Ustawienie krawężników betonowych/ oporników betonowych D Ściek z kostki kamiennej D Zieleń drogowa

3 D-M SPECYFIKACJA TECHNICZNA D - M WYMAGANIA OGÓLNE Marciszów, 2018

4 1. WSTĘP D-M Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania ogólne dotyczące wykonania i odbioru robót drogowych i mostowych Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne, wspólne dla robót objętych ogólnymi specyfikacjami technicznymi, wydanymi przez GDDP dla poszczególnych asortymentów robót drogowych i mostowych. W przypadku braku ogólnych specyfikacji technicznych wydanych przez GDDP dla danego asortymentu robót, ustalenia dotyczą również dla ST sporządzanych indywidualnie Określenia podstawowe Użyte w ST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Budowla drogowa - obiekt budowlany, nie będący budynkiem, stanowiący całość techniczno-użytkową (droga) albo jego część stanowiącą odrębny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, węzeł) Chodnik - wyznaczony pas terenu przy jezdni lub odsunięty od jezdni, przeznaczony do ruchu pieszych Długość mostu - odległość między zewnętrznymi krawędziami pomostu, a w przypadku mostów łukowych z nadsypką - odległość w świetle podstaw sklepienia mierzona w osi jezdni drogowej Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urządzeniami technicznymi związanymi z prowadzeniem i zabezpieczeniem ruchu Droga tymczasowa (montażowa) - droga specjalnie przygotowana, przeznaczona do ruchu pojazdów obsługujących zadanie budowlane na czas jego wykonania, przewidziana do usunięcia po jego zakończeniu Dziennik budowy zeszyt z ponumerowanymi stronami, opatrzony pieczęcią organu wydającego, wydany zgodnie z obowiązującymi przepisami, stanowiący urzędowy dokument przebiegu robót budowlanych, służący do notowania zdarzeń i okoliczności zachodzących w toku wykonywania robót, rejestrowania dokonywanych odbiorów robót, przekazywania poleceń i innej korespondencji technicznej pomiędzy Inżynierem/ Kierownikiem projektu, Wykonawcą i projektantem Estakada - obiekt zbudowany nad przeszkodą terenową dla zapewnienia komunikacji drogowej i ruchu pieszego Inżynier/Kierownik projektu osoba wymieniona w danych kontraktowych (wyznaczona przez Zamawiającego, o której wyznaczeniu poinformowany jest Wykonawca), odpowiedzialna za nadzorowanie robót i administrowanie kontraktem Jezdnia - część korony drogi przeznaczona do ruchu pojazdów Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu Korona drogi - jezdnia (jezdnie) z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dzielącymi jezdnie Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połączenia Konstrukcja nośna (przęsło lub przęsła obiektu mostowego) - część obiektu oparta na podporach mostowych, tworząca ustrój niosący dla przeniesienia ruchu pojazdów lub pieszych Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Koryto - element uformowany w korpusie drogowym w celu ułożenia w nim konstrukcji nawierzchni Książka obmiarów - akceptowany przez Inżyniera/Kierownika projektu zeszyt z ponumerowanymi stronami, służący do wpisywania przez Wykonawcę obmiaru dokonywanych robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. Wpisy w książce obmiarów podlegają potwierdzeniu przez Inżyniera/Kierownika projektu Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiającego, niezbędne do przeprowadzenia wszelkich badań i prób związanych z oceną jakości materiałów oraz robót Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi, zaakceptowane przez Inżyniera/ Kierownika projektu.

5 D-M Most - obiekt zbudowany nad przeszkodą wodną dla zapewnienia komunikacji drogowej i ruchu pieszego Nawierzchnia - warstwa lub zespół warstw służących do przejmowania i rozkładania obciążeń od ruchu na podłoże gruntowe i zapewniających dogodne warunki dla ruchu. a) Warstwa ścieralna - górna warstwa nawierzchni poddana bezpośrednio oddziaływaniu ruchu i czynników atmosferycznych. b) Warstwa wiążąca - warstwa znajdująca się między warstwą ścieralną a podbudową, zapewniająca lepsze rozłożenie naprężeń w nawierzchni i przekazywanie ich na podbudowę. c) Warstwa wyrównawcza - warstwa służąca do wyrównania nierówności podbudowy lub profilu istniejącej nawierzchni. d) Podbudowa - dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże. Podbudowa może składać się z podbudowy zasadniczej i podbudowy pomocniczej. e) Podbudowa zasadnicza - górna część podbudowy spełniająca funkcje nośne w konstrukcji nawierzchni. Może ona składać się z jednej lub dwóch warstw. f) Podbudowa pomocnicza - dolna część podbudowy spełniająca, obok funkcji nośnych, funkcje zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem cząstek podłoża. Może zawierać warstwę mrozoochronną, odsączającą lub odcinającą. g) Warstwa mrozoochronna - warstwa, której głównym zadaniem jest ochrona nawierzchni przed skutkami działania mrozu. h) Warstwa odcinająca - warstwa stosowana w celu uniemożliwienia przenikania cząstek drobnych gruntu do warstwy nawierzchni leżącej powyżej. i) Warstwa odsączająca - warstwa służąca do odprowadzenia wody przedostającej się do nawierzchni Niweleta - wysokościowe i geometryczne rozwinięcie na płaszczyźnie pionowego przekroju w osi drogi lub obiektu mostowego Obiekt mostowy - most, wiadukt, estakada, tunel, kładka dla pieszych i przepust Objazd tymczasowy - droga specjalnie przygotowana i odpowiednio utrzymana do przeprowadzenia ruchu publicznego na okres budowy Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych Pas drogowy - wydzielony liniami granicznymi pas terenu przeznaczony do umieszczania w nim drogi i związanych z nią urządzeń oraz drzew i krzewów. Pas drogowy może również obejmować teren przewidziany do rozbudowy drogi i budowy urządzeń chroniących ludzi i środowisko przed uciążliwościami powodowanymi przez ruch na drodze Pobocze - część korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urządzeń organizacji i bezpieczeństwa ruchu oraz do ruchu pieszych, służąca jednocześnie do bocznego oparcia konstrukcji nawierzchni Podłoże nawierzchni - grunt rodzimy lub nasypowy, leżący pod nawierzchnią do głębokości przemarzania Podłoże ulepszone nawierzchni - górna warstwa podłoża, leżąca bezpośrednio pod nawierzchnią, ulepszona w celu umożliwienia przejęcia ruchu budowlanego i właściwego wykonania nawierzchni Polecenie Inżyniera/Kierownika projektu - wszelkie polecenia przekazane Wykonawcy przez Inżyniera/Kierownika projektu, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej Przedsięwzięcie budowlane - kompleksowa realizacja nowego połączenia drogowego lub całkowita modernizacja/przebudowa (zmiana parametrów geometrycznych trasy w planie i przekroju podłużnym) istniejącego połączenia Przepust budowla o przekroju poprzecznym zamkniętym, przeznaczona do przeprowadzenia cieku, szlaku wędrówek zwierząt dziko żyjących lub urządzeń technicznych przez korpus drogowy Przeszkoda naturalna - element środowiska naturalnego, stanowiący utrudnienie w realizacji zadania budowlanego, na przykład dolina, bagno, rzeka, szlak wędrówek dzikich zwierząt itp Przeszkoda sztuczna - dzieło ludzkie, stanowiące utrudnienie w realizacji zadania budowlanego, na przykład droga, kolej, rurociąg, kanał, ciąg pieszy lub rowerowy itp Przetargowa dokumentacja projektowa - część dokumentacji projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem robót Przyczółek - skrajna podpora obiektu mostowego. Może składać się z pełnej ściany, słupów lub innych form konstrukcyjnych, np. skrzyń, komór.

6 D-M Rekultywacja - roboty mające na celu uporządkowanie i przywrócenie pierwotnych funkcji terenom naruszonym w czasie realizacji zadania budowlanego Rozpiętość teoretyczna - odległość między punktami podparcia (łożyskami), przęsła mostowego Szerokość całkowita obiektu (mostu / wiaduktu) - odległość między zewnętrznymi krawędziami konstrukcji obiektu, mierzona w linii prostopadłej do osi podłużnej, obejmuje całkowitą szerokość konstrukcyjną ustroju niosącego Szerokość użytkowa obiektu - szerokość jezdni (nawierzchni) przeznaczona dla poszczególnych rodzajów ruchu oraz szerokość chodników mierzona w świetle poręczy mostowych z wyłączeniem konstrukcji przy jezdni dołem oddzielającej ruch kołowy od ruchu pieszego Ślepy kosztorys - wykaz robót z podaniem ich ilości (przedmiarem) w kolejności technologicznej ich wykonania Teren budowy - teren udostępniony przez Zamawiającego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie jako tworzące część terenu budowy Tunel - obiekt zagłębiony poniżej poziomu terenu dla zapewnienia komunikacji drogowej i ruchu pieszego Wiadukt - obiekt zbudowany nad linią kolejową lub inną drogą dla bezkolizyjnego zapewnienia komunikacji drogowej i ruchu pieszego Zadanie budowlane - część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego pełnienia funkcji techniczno-użytkowych. Zadanie może polegać na wykonywaniu robót związanych z budową, modernizacją/ przebudową, utrzymaniem oraz ochroną budowli drogowej lub jej elementu Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonanych robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody użyte przy budowie oraz za ich zgodność z dokumentacją projektową, ST i poleceniami Inżyniera/Kierownika projektu Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach kontraktowych przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację i współrzędne punktów głównych trasy oraz reperów, dziennik budowy oraz dwa egzemplarze dokumentacji projektowej i dwa komplety ST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa Dokumentacja projektowa będzie zawierać rysunki, obliczenia i dokumenty, zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzględniającym podział na dokumentację projektową: Zamawiającego; wykaz pozycji, które stanowią przetargową dokumentację projektową oraz projektową dokumentację wykonawczą (techniczną) i zostaną przekazane Wykonawcy, Wykonawcy; wykaz zawierający spis dokumentacji projektowej, którą Wykonawca opracuje w ramach ceny kontraktowej Zgodność robót z dokumentacją projektową i ST Dokumentacja projektowa, ST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez Inżyniera/Kierownika projektu stanowią część umowy, a wymagania określone w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Kontraktowych warunkach ogólnych ( Ogólnych warunkach umowy ). Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inżyniera/Kierownika projektu, który podejmie decyzję o wprowadzeniu odpowiednich zmian i poprawek. W przypadku rozbieżności, wymiary podane na piśmie są ważniejsze od wymiarów określonych na podstawie odczytu ze skali rysunku. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacją projektową i ST. Dane określone w dokumentacji projektowej i w ST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji.

7 D-M W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją projektową lub ST i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie terenu budowy a) Roboty modernizacyjne/ przebudowa i remontowe ( pod ruchem ) Wykonawca jest zobowiązany do utrzymania ruchu publicznego oraz utrzymania istniejących obiektów (jezdnie, ścieżki rowerowe, ciągi piesze, znaki drogowe, bariery ochronne, urządzenia odwodnienia itp.) na terenie budowy, w okresie trwania realizacji kontraktu, aż do zakończenia i odbioru ostatecznego robót. Przed przystąpieniem do robót Wykonawca przedstawi Inżynierowi/Kierownikowi projektu do zatwierdzenia, uzgodniony z odpowiednim zarządem drogi i organem zarządzającym ruchem, projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zależności od potrzeb i postępu robót projekt organizacji ruchu powinien być na bieżąco aktualizowany przez Wykonawcę. Każda zmiana, w stosunku do zatwierdzonego projektu organizacji ruchu, wymaga każdorazowo ponownego zatwierdzenia projektu. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające takie jak: zapory, światła ostrzegawcze, sygnały, itp., zapewniając w ten sposób bezpieczeństwo pojazdów i pieszych. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Wszystkie znaki, zapory i inne urządzenia zabezpieczające będą akceptowane przez Inżyniera/Kierownika projektu. Fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z Inżynierem/Kierownikiem projektu oraz przez umieszczenie, w miejscach i ilościach określonych przez Inżyniera/Kierownika projektu, tablic informacyjnych, których treść będzie zatwierdzona przez Inżyniera/Kierownika projektu. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową. b) Roboty o charakterze inwestycyjnym Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu aż do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze oraz wszelkie inne środki niezbędne do ochrony robót, wygody społeczności i innych. W miejscach przylegających do dróg otwartych dla ruchu, Wykonawca ogrodzi lub wyraźnie oznakuje teren budowy, w sposób uzgodniony z Inżynierem/Kierownikiem projektu. Wjazdy i wyjazdy z terenu budowy przeznaczone dla pojazdów i maszyn pracujących przy realizacji robót, Wykonawca odpowiednio oznakuje w sposób uzgodniony z Inżynierem/Kierownikiem projektu. Fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z Inżynierem/Kierownikiem projektu oraz przez umieszczenie, w miejscach i ilościach określonych przez Inżyniera/Kierownika projektu, tablic informacyjnych, których treść będzie zatwierdzona przez Inżyniera/Kierownika projektu. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie: a) utrzymywać teren budowy i wykopy w stanie bez wody stojącej, b) podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub dóbr publicznych i innych, a wynikających z nadmiernego hałasu, wibracji, zanieczyszczenia lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: 1) lokalizację baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych, 2) środki ostrożności i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) możliwością powstania pożaru.

8 Ochrona przeciwpożarowa D-M Wykonawca będzie przestrzegać przepisy ochrony przeciwpożarowej. Wykonawca będzie utrzymywać, wymagany na podstawie odpowiednich przepisów sprawny sprzęt przeciwpożarowy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych, magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie dopuszcza się użycia materiałów wywołujących szkodliwe promieniowanie o stężeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Wszelkie materiały odpadowe użyte do robót będą miały aprobatę techniczną wydaną przez uprawnioną jednostkę, jednoznacznie określającą brak szkodliwego oddziaływania tych materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót, a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste) mogą być użyte pod warunkiem przestrzegania wymagań technologicznych wbudowania. Jeżeli wymagają tego odpowiednie przepisy Wykonawca powinien otrzymać zgodę na użycie tych materiałów od właściwych organów administracji państwowej. Jeżeli Wykonawca użył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich użycie spowodowało jakiekolwiek zagrożenie środowiska, to konsekwencje tego poniesie Zamawiający Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Wykonawca zobowiązany jest umieścić w swoim harmonogramie rezerwę czasową dla wszelkiego rodzaju robót, które mają być wykonane w zakresie przełożenia instalacji i urządzeń podziemnych na terenie budowy i powiadomić Inżyniera/Kierownika projektu i władze lokalne o zamiarze rozpoczęcia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inżyniera/Kierownika projektu i zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego. Jeżeli teren budowy przylega do terenów z zabudową mieszkaniową, Wykonawca będzie realizować roboty w sposób powodujący minimalne niedogodności dla mieszkańców. Wykonawca odpowiada za wszelkie uszkodzenia zabudowy mieszkaniowej w sąsiedztwie budowy, spowodowane jego działalnością. Inżynier/Kierownik projektu będzie na bieżąco informowany o wszystkich umowach zawartych pomiędzy Wykonawcą a właścicielami nieruchomości i dotyczących korzystania z własności i dróg wewnętrznych. Jednakże, ani Inżynier/Kierownik projektu ani Zamawiający nie będzie ingerował w takie porozumienia, o ile nie będą one sprzeczne z postanowieniami zawartymi w warunkach umowy Ograniczenie obciążeń osi pojazdów Wykonawca będzie stosować się do ustawowych ograniczeń nacisków osi na drogach publicznych przy transporcie materiałów i wyposażenia na i z terenu robót. Wykonawca uzyska wszelkie niezbędne zezwolenia i uzgodnienia od właściwych władz co do przewozu nietypowych wagowo ładunków (ponadnormatywnych) i o każdym takim przewozie będzie powiadamiał Inżyniera/Kierownika projektu. Inżynier/Kierownik projektu może polecić, aby pojazdy nie spełniające tych warunków zostały usunięte z terenu budowy. Pojazdy powodujące nadmierne obciążenie osiowe nie będą dopuszczone na świeżo ukończony fragment budowy w obrębie terenu budowy i Wykonawca będzie odpowiadał za naprawę wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inżyniera/Kierownika projektu Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej.

9 Ochrona i utrzymanie robót D-M Wykonawca będzie odpowiadał za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty wydania potwierdzenia zakończenia robót przez Inżyniera/Kierownika projektu. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Utrzymanie powinno być prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inżyniera/Kierownika projektu powinien rozpocząć roboty utrzymaniowe nie później niż w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie zarządzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane z wykonywanymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych postanowień podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprzętu, materiałów lub urządzeń użytych lub związanych z wykonywaniem robót i w sposób ciągły będzie informować Inżyniera/Kierownika projektu o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. Wszelkie straty, koszty postępowania, obciążenia i wydatki wynikłe z lub związane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjątkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez Inżyniera/Kierownika projektu Równoważność norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane są konkretne normy i przepisy, które spełniać mają materiały, sprzęt i inne towary oraz wykonane i zbadane roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku gdy powołane normy i przepisy są państwowe lub odnoszą się do konkretnego kraju lub regionu, mogą być również stosowane inne odpowiednie normy zapewniające równy lub wyższy poziom wykonania niż powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez Inżyniera/Kierownika projektu. Różnice pomiędzy powołanymi normami a ich proponowanymi zamiennikami muszą być dokładnie opisane przez Wykonawcę i przedłożone Inżynierowi/Kierownikowi projektu do zatwierdzenia Wykopaliska Wszelkie wykopaliska, monety, przedmioty wartościowe, budowle oraz inne pozostałości o znaczeniu geologicznym lub archeologicznym odkryte na terenie budowy będą uważane za własność Zamawiającego. Wykonawca zobowiązany jest powiadomić Inżyniera/Kierownika projektu i postępować zgodnie z jego poleceniami. Jeżeli w wyniku tych poleceń Wykonawca poniesie koszty i/lub wystąpią opóźnienia w robotach, Inżynier/ Kierownik projektu po uzgodnieniu z Zamawiającym i Wykonawcą ustali wydłużenie czasu wykonania robót i/lub wysokość kwoty, o którą należy zwiększyć cenę kontraktową Zaplecze Zamawiającego (o ile warunki kontraktu przewidują realizację) Wykonawca zobowiązany jest zabezpieczyć Zamawiającemu, pomieszczenia biurowe, sprzęt, transport oraz inne urządzenia towarzyszące, zgodnie z wymaganiami podanymi w D-M Zaplecze Zamawiającego. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót, Wykonawca przedstawi Inżynierowi/Kierownikowi projektu do zatwierdzenia, szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania tych materiałów jak również odpowiednie świadectwa badań laboratoryjnych oraz próbki materiałów. Zatwierdzenie partii materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do prowadzenia badań w celu wykazania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania ST w czasie realizacji robót Pozyskiwanie materiałów miejscowych Wykonawca odpowiada za uzyskanie pozwoleń od właścicieli i odnośnych władz na pozyskanie materiałów ze źródeł miejscowych włączając w to źródła wskazane przez Zamawiającego i jest zobowiązany dostarczyć Inżynierowi/Kierownikowi projektu wymagane dokumenty przed rozpoczęciem eksploatacji źródła.

10 D-M Wykonawca przedstawi Inżynierowi/Kierownikowi projektu do zatwierdzenia dokumentację zawierającą raporty z badań terenowych i laboratoryjnych oraz proponowaną przez siebie metodę wydobycia i selekcji, uwzględniając aktualne decyzje o eksploatacji, organów administracji państwowej i samorządowej. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów pochodzących ze źródeł miejscowych. Wykonawca ponosi wszystkie koszty, z tytułu wydobycia materiałów, dzierżawy i inne jakie okażą się potrzebne w związku z dostarczeniem materiałów do robót. Humus i nadkład czasowo zdjęte z terenu wykopów, dokopów i miejsc pozyskania materiałów miejscowych będą formowane w hałdy i wykorzystane przy zasypce i rekultywacji terenu po ukończeniu robót. Wszystkie odpowiednie materiały pozyskane z wykopów na terenie budowy lub z innych miejsc wskazanych w dokumentach umowy będą wykorzystane do robót lub odwiezione na odkład odpowiednio do wymagań umowy lub wskazań Inżyniera/Kierownika projektu. Wykonawca nie będzie prowadzić żadnych wykopów w obrębie terenu budowy poza tymi, które zostały wyszczególnione w dokumentach umowy, chyba, że uzyska na to pisemną zgodę Inżyniera/Kierownika projektu. Eksploatacja źródeł materiałów będzie zgodna z wszelkimi regulacjami prawnymi obowiązującymi na danym obszarze Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy i złożone w miejscu wskazanym przez Inżyniera/Kierownika projektu. Jeśli Inżynier/Kierownik projektu zezwoli Wykonawcy na użycie tych materiałów do innych robót, niż te dla których zostały zakupione, to koszt tych materiałów zostanie odpowiednio przewartościowany (skorygowany) przez Inżyniera/Kierownika projektu. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem, usunięciem i niezapłaceniem 2.4. Wariantowe stosowanie materiałów Jeśli dokumentacja projektowa lub ST przewidują możliwość wariantowego zastosowania rodzaju materiału w wykonywanych robotach, Wykonawca powiadomi Inżyniera/Kierownika projektu o swoim zamiarze co najmniej 3 tygodnie przed użyciem tego materiału, albo w okresie dłuższym, jeśli będzie to potrzebne z uwagi na wykonanie badań wymaganych przez Inżyniera/Kierownika projektu. Wybrany i zaakceptowany rodzaj materiału nie może być później zmieniany bez zgody Inżyniera/Kierownika projektu Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one użyte do robót, były zabezpieczone przed zanieczyszczeniami, zachowały swoją jakość i właściwości i były dostępne do kontroli przez Inżyniera/Kierownika projektu. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inżynierem/Kierownikiem projektu lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę i zaakceptowanych przez Inżyniera/Kierownika projektu Inspekcja wytwórni materiałów Wytwórnie materiałów mogą być okresowo kontrolowane przez Inżyniera/ Kierownika projektu w celu sprawdzenia zgodności stosowanych metod produkcji z wymaganiami. Próbki materiałów mogą być pobierane w celu sprawdzenia ich właściwości. Wyniki tych kontroli będą stanowić podstawę do akceptacji określonej partii materiałów pod względem jakości. W przypadku, gdy Inżynier/Kierownik projektu będzie przeprowadzał inspekcję wytwórni, muszą być spełnione następujące warunki: a) Inżynier/Kierownik projektu będzie miał zapewnioną współpracę i pomoc Wykonawcy oraz producenta materiałów w czasie przeprowadzania inspekcji, b) Inżynier/Kierownik projektu będzie miał wolny dostęp, w dowolnym czasie, do tych części wytwórni, gdzie odbywa się produkcja materiałów przeznaczonych do realizacji robót, c) Jeżeli produkcja odbywa się w miejscu nie należącym do Wykonawcy, Wykonawca uzyska dla Inżyniera/Kierownika projektu zezwolenie dla przeprowadzenia inspekcji i badań w tych miejscach. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST, PZJ lub projekcie organizacji robót, zaakceptowanym przez Inżyniera/Kierownika projektu; w przypadku braku ustaleń w wymienionych wyżej dokumentach, sprzęt powinien być uzgodniony i zaakceptowany przez Inżyniera/Kierownika projektu.

11 D-M Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach Inżyniera/ Kierownika projektu. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Powinien być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inżynierowi/Kierownikowi projektu kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania i badań okresowych, tam gdzie jest to wymagane przepisami. Wykonawca będzie konserwować sprzęt jak również naprawiać lub wymieniać sprzęt niesprawny. Jeżeli dokumentacja projektowa lub ST przewidują możliwość wariantowego użycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inżyniera/ Kierownika projektu o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inżyniera/Kierownika projektu, nie może być później zmieniany bez jego zgody. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Inżyniera/Kierownika projektu zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu powinna zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach Inżyniera/ Kierownika projektu, w terminie przewidzianym umową. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na oś i innych parametrów technicznych. Środki transportu nie spełniające tych warunków mogą być dopuszczone przez Inżyniera/Kierownika projektu, pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami ST, PZJ, projektem organizacji robót opracowanym przez Wykonawcę oraz poleceniami Inżyniera/Kierownika projektu. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót. Wykonawca jest odpowiedzialny za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Inżyniera/Kierownika projektu. Błędy popełnione przez Wykonawcę w wytyczeniu i wyznaczaniu robót zostaną, usunięte przez Wykonawcę na własny koszt, z wyjątkiem, kiedy dany błąd okaże się skutkiem błędu zawartego w danych dostarczonych Wykonawcy na piśmie przez Inżyniera/ Kierownika projektu. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inżyniera/ Kierownika projektu nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Inżyniera/Kierownika projektu dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach określonych w dokumentach umowy, dokumentacji projektowej i w ST, a także w normach i wytycznych. Przy podejmowaniu decyzji Inżynier/Kierownik projektu uwzględni wyniki badań materiałów i robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inżyniera/Kierownika projektu powinny być wykonywane przez Wykonawcę w czasie określonym przez Inżyniera/Kierownika projektu, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości Wykonawca jest zobowiązany opracować i przedstawić do akceptacji Inżyniera/ Kierownika projektu program zapewnienia jakości. W programie zapewnienia jakości Wykonawca powinien określić, zamierzony sposób wykonywania robót, możliwości techniczne, kadrowe i plan organizacji robót gwarantujący wykonanie robót zgodnie z dokumentacją projektową, ST oraz ustaleniami. Program zapewnienia jakości powinien zawierać: a) część ogólną opisującą: organizację wykonania robót, w tym terminy i sposób prowadzenia robót, organizację ruchu na budowie wraz z oznakowaniem robót,

12 D-M sposób zapewnienia bhp., wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót, system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót, wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań), sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących, a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inżynierowi/Kierownikowi projektu; b) część szczegółową opisującą dla każdego asortymentu robót: wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń, itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Przed zatwierdzeniem systemu kontroli Inżynier/Kierownik projektu może zażądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonywania jest zadowalający. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i ST Minimalne wymagania co do zakresu badań i ich częstotliwość są określone w ST, normach i wytycznych. W przypadku, gdy nie zostały one tam określone, Inżynier/ Kierownik projektu ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Wykonawca dostarczy Inżynierowi/Kierownikowi projektu świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Inżynier/Kierownik projektu będzie mieć nieograniczony dostęp do pomieszczeń laboratoryjnych, w celu ich inspekcji. Inżynier/Kierownik projektu będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Inżynier/Kierownik projektu natychmiast wstrzyma użycie do robót badanych materiałów i dopuści je do użycia dopiero wtedy, gdy niedociągnięcia w pracy laboratorium Wykonawcy zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inżynier/Kierownik projektu będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Pojemniki do pobierania próbek będą dostarczone przez Wykonawcę i zatwierdzone przez Inżyniera/Kierownika projektu. Próbki dostarczone przez Wykonawcę do badań wykonywanych przez Inżyniera/Kierownik projektu będą odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inżyniera/Kierownika projektu. Na zlecenie Inżyniera/Kierownika projektu Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający.

13 6.4. Badania i pomiary D-M Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w ST, stosować można wytyczne krajowe, albo inne procedury, zaakceptowane przez Inżyniera/ Kierownika projektu. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inżyniera/ Kierownika projektu o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inżyniera/ Kierownika projektu Raporty z badań Wykonawca będzie przekazywać Inżynierowi/Kierownikowi projektu kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia jakości. Wyniki badań (kopie) będą przekazywane Inżynierowi/Kierownikowi projektu na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inżyniera/Kierownika projektu Inżynier/Kierownik projektu jest uprawniony do dokonywania kontroli, pobierania próbek i badania materiałów w miejscu ich wytwarzania/pozyskiwania, a Wykonawca i producent materiałów powinien udzielić mu niezbędnej pomocy. Inżynier/Kierownik projektu, dokonując weryfikacji systemu kontroli robót prowadzonego przez Wykonawcę, poprzez między innymi swoje badania, będzie oceniać zgodność materiałów i robót z wymaganiami ST na podstawie wyników własnych badań kontrolnych jak i wyników badań dostarczonych przez Wykonawcę. Inżynier/Kierownik projektu powinien pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Inżynier/Kierownik projektu oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z dokumentacją projektową i ST. Może również zlecić, sam lub poprzez Wykonawcę, przeprowadzenie powtórnych lub dodatkowych badań niezależnemu laboratorium. W takim przypadku całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę Certyfikaty i deklaracje Inżynier/Kierownik projektu może dopuścić do użycia tylko te materiały, które posiadają: 1. certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, 2. deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt 1 i które spełniają wymogi ST. W przypadku materiałów, dla których ww. dokumenty są wymagane przez ST, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inżynierowi/Kierownikowi projektu. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone Dokumenty budowy (1) Dziennik budowy Dziennik budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy terenu budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami [2] spoczywa na Wykonawcy. Zapisy w dzienniku budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w dzienniku budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska służbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do dziennika budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inżyniera/ Kierownika projektu. Do dziennika budowy należy wpisywać w szczególności: datę przekazania Wykonawcy terenu budowy,

14 D-M datę przekazania przez Zamawiającego dokumentacji projektowej, datę uzgodnienia przez Inżyniera/Kierownika projektu programu zapewnienia jakości i harmonogramów robót, terminy rozpoczęcia i zakończenia poszczególnych elementów robót, przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, uwagi i polecenia Inżyniera/Kierownika projektu, daty zarządzenia wstrzymania robót, z podaniem powodu, zgłoszenia i daty odbiorów robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów robót, wyjaśnienia, uwagi i propozycje Wykonawcy, stan pogody i temperaturę powietrza w okresie wykonywania robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, zgodność rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji projektowej, dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, dane dotyczące sposobu wykonywania zabezpieczenia robót, dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do dziennika budowy będą przedłożone Inżynierowi/Kierownikowi projektu do ustosunkowania się. Decyzje Inżyniera/Kierownika projektu wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inżyniera/Kierownika projektu do ustosunkowania się. Projektant nie jest jednak stroną umowy i nie ma uprawnień do wydawania poleceń Wykonawcy robót. (2) Książka obmiarów Książka obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się w sposób ciągły w jednostkach przyjętych w kosztorysie i wpisuje do książki obmiarów. (3) Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodności lub certyfikaty zgodności materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru robót. Winny być udostępnione na każde życzenie Inżyniera/Kierownika projektu. (4) Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w punktach (1) - (3) następujące dokumenty: a) pozwolenie na realizację zadania budowlanego, b) protokoły przekazania terenu budowy, c) umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, d) protokoły odbioru robót, e) protokoły z narad i ustaleń, f) korespondencję na budowie. (5) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inżyniera/Kierownika projektu i przedstawiane do wglądu na życzenie Zamawiającego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i ST, w jednostkach ustalonych w kosztorysie.

15 D-M Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inżyniera/ Kierownika projektu o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do książki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie lub gdzie indziej w ST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg instrukcji Inżyniera/Kierownika projektu na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inżyniera/Kierownika projektu Zasady określania ilości robót i materiałów Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuż linii osiowej. Jeśli ST właściwe dla danych robót nie wymagają tego inaczej, objętości będą wyliczone w m 3 jako długość pomnożona przez średni przekrój. Ilości, które mają być obmierzone wagowo, będą ważone w tonach lub kilogramach zgodnie z wymaganiami ST Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inżyniera/Kierownika projektu. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót Wagi i zasady ważenia Wykonawca dostarczy i zainstaluje urządzenia wagowe odpowiadające odnośnym wymaganiom ST Będzie utrzymywać to wyposażenie zapewniając w sposób ciągły zachowanie dokładności wg norm zatwierdzonych przez Inżyniera/Kierownika projektu Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a także w przypadku występowania dłuższej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi na karcie książki obmiarów. W razie braku miejsca szkice mogą być dołączone w formie oddzielnego załącznika do książki obmiarów, którego wzór zostanie uzgodniony z Inżynierem/Kierownikiem projektu. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich ST, roboty podlegają następującym etapom odbioru: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi częściowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inżynier/Kierownik projektu. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inżyniera/Kierownika projektu. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inżyniera/Kierownika projektu.

16 D-M Jakość i ilość robót ulegających zakryciu ocenia Inżynier/Kierownik projektu na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową, ST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inżynier/Kierownik projektu Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inżyniera/Kierownika projektu. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inżyniera/Kierownika projektu zakończenia robót i przyjęcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inżyniera/Kierownika projektu i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i ST. W toku odbioru ostatecznego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających w warstwie ścieralnej lub robotach wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1. dokumentację projektową podstawową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy, 2. szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniające lub zamienne), 3. recepty i ustalenia technologiczne, 4. dzienniki budowy i książki obmiarów (oryginały), 5. wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych, zgodne z ST i ew. PZJ, 6. deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnie z ST i ew. PZJ, 7. opinię technologiczną sporządzoną na podstawie wszystkich wyników badań i pomiarów załączonych do dokumentów odbioru, wykonanych zgodnie z ST i PZJ, 8. rysunki (dokumentacje) na wykonanie robót towarzyszących (np. na przełożenie linii telefonicznej, energetycznej, gazowej, oświetlenia itp.) oraz protokoły odbioru i przekazania tych robót właścicielom urządzeń, 9. geodezyjną inwentaryzację powykonawczą robót i sieci uzbrojenia terenu, 10. kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja.

17 8.5. Odbiór pogwarancyjny D-M Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w ST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko, podatki obliczone zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT Warunki umowy i wymagania ogólne D-M Koszt dostosowania się do wymagań warunków umowy i wymagań ogólnych zawartych w D-M obejmuje wszystkie warunki określone w ww. dokumentach, a nie wyszczególnione w kosztorysie Objazdy, przejazdy i organizacja ruchu Koszt wybudowania objazdów/przejazdów i organizacji ruchu obejmuje: (a) opracowanie oraz uzgodnienie z Inżynierem/Kierownikiem projektu i odpowiednimi instytucjami projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inżynierowi/Kierownikowi projektu i wprowadzaniem dalszych zmian i uzgodnień wynikających z postępu robót, (b) ustawienie tymczasowego oznakowania i oświetlenia zgodnie z wymaganiami bezpieczeństwa ruchu, (c) opłaty/dzierżawy terenu, (d) przygotowanie terenu, (e) konstrukcję tymczasowej nawierzchni, ramp, chodników, krawężników, barier, oznakowań i drenażu, (f) tymczasową przebudowę urządzeń obcych. Koszt utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: (a) oczyszczanie, przestawienie, przykrycie i usunięcie tymczasowych oznakowań pionowych, poziomych, barier i świateł, (b) utrzymanie płynności ruchu publicznego. Koszt likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: (a) usunięcie wbudowanych materiałów i oznakowania, (b) doprowadzenie terenu do stanu pierwotnego. 10. PRZEPISY ZWIĄZANE 1. Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami). 2. Zarządzenie Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, montażu i rozbiórki oraz tablicy informacyjnej (Dz. U. Nr 138, poz. 1555). 3. Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14, poz. 60 z późniejszymi zmianami).

18 D SPECYFIKACJA TECHNICZNA D ODTWORZENIE TRASY I PUNKTÓW WYSOKOŚCIOWYCH ORAZ SPORZĄDZENIE INWENTARYZACJI POWYKONAWCZEJ DROGI Marciszów, 2018

19 1. WSTĘP 1.1. Przedmiot ST D Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z odtworzeniem trasy drogowej i jej punktów wysokościowych oraz sporządzeniem inwentaryzacji powykonawczej wybudowanej drogi Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wszystkim czynnościami mającymi na celu odtworzenie w terenie przebiegu trasy drogowej oraz położenia obiektów inżynierskich, a także wykonania inwentaryzacji geodezyjnej i kartograficznej drogi po jej wybudowaniu. W zakres robót wchodzą: wyznaczenie sytuacyjne i wysokościowe punktów głównych osi trasy i punktów wysokościowych (reperów roboczych dowiązanych do reperów krajowych), z ich zastabilizowaniem, zastabilizowanie punktów w sposób trwały oraz odtwarzania uszkodzonych punktów, wyznaczenie roboczego pikietażu trasy poza granicą robót, przeniesienie punktów istniejącej osnowy geodezyjnej poza granicę robót ziemnych, wyznaczenie przekrojów poprzecznych, wyznaczenie zjazdów i uzgodnienie ich z właścicielami nieruchomości, pomiar geodezyjny i dokumentacja kartograficzna do inwentaryzacji powykonawczej wybudowanej drogi Określenia podstawowe Odtworzenie trasy i punktów wysokościowych założenie poziomej i wysokościowej geodezyjnej osnowy realizacyjnej niezbędnej przy budowie drogi, uwzględniającej ustalenia dokumentacji projektowej Punkty główne trasy punkty załamania osi trasy, punkty kierunkowe oraz początkowy i końcowy punkt trasy Reper zasadniczy element znaku wysokościowego lub samodzielny znak wysokościowy, którego wysokość jest wyznaczona Znak geodezyjny znak z trwałego materiału umieszczony w punktach osnowy geodezyjnej Osnowa realizacyjna - osnowa geodezyjna (pozioma i wysokościowa), przeznaczona do geodezyjnego wytyczenia elementów projektu w terenie oraz geodezyjnej obsługi budowy Inwentaryzacja powykonawcza pomiar powykonawczy wybudowanej drogi i sporządzenie związanej z nim dokumentacji geodezyjnej i kartograficznej Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów podano w ST D-M Wymagania ogólne" [1] pkt Materiały do wykonania robót Do utrwalenia punktów głównych trasy należy stosować pale drewniane z gwoździem lub prętem stalowym, słupki betonowe albo rury metalowe długości około 0,5 m. Pale drewniane umieszczone poza granicą robót ziemnych, w sąsiedztwie punktów załamania trasy powinny mieć średnicę 0,15 0,20 m i długość 1,5 1,7 m. Do stabilizacji pozostałych punktów należy stosować paliki drewniane średnicy 0,05 0,08 m i długości około 0,30 m, a dla punktów utrwalonych w istniejącej nawierzchni bolce stalowe średnicy 5 mm i długości 0,04 0,05 m. Świadki powinny mieć długość około 0,50 m i przekrój prostokątny. Do stabilizowania roboczego pikietażu trasy, poza granicą pasa robót, należy stosować pale drewniane średnicy 0,15 0,20 m i długości 1,5 1,7 m z tabliczkami o wymiarach uzgodnionych z Inżynierem. Do utrwalenia punktów osnowy geodezyjnej należy stosować materiały zgodne z instrukcjami technicznymi G-1 [5] i G-2 [6].

20 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót D Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: teodolity lub tachimetry, niwelatory, dalmierze, tyczki, łaty, taśmy stalowe, szpilki, ew. odbiorniki GPS, zapewniające uzyskanie wymaganych dokładności pomiarów. Sprzęt stosowany do odtworzenia trasy drogowej i jej punktów wysokościowych powinien gwarantować uzyskanie wymaganej dokładności pomiaru. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne [1] pkt Transport materiałów i sprzętu Sprzęt i materiały do prac geodezyjnych można przewozić dowolnym środkiem transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. odtworzenie trasy i punktów wysokościowych, 3. geodezyjna inwentaryzacja powykonawcza Prace przygotowawcze Przed przystąpieniem do robót Wykonawca robót geodezyjnych powinien: zapoznać się z zakresem opracowania, przeprowadzić z Zamawiającym (Inżynierem) uzgodnienia dotyczące sposobu wykonania prac, zapoznać się z dokumentacją projektową, zebrać informacje o rodzaju i stanie osnów geodezyjnych na obszarze objętym budową drogi, zapoznać się z przewidywanym sposobem realizacji budowy, przeprowadzić wywiad szczegółowy w terenie Odtworzenie trasy drogi i punktów wysokościowych Zasady wykonywania prac pomiarowych Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami i wytycznymi GUGiK [3 10]. Przed przystąpieniem do robót Wykonawca powinien przejąć od Zamawiającego dane zawierające lokalizację i współrzędne punktów głównych trasy oraz reperów. W oparciu o materiały dostarczone przez Zamawiającego, Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Wykonawca powinien natychmiast poinformować Inżyniera o wszelkich błędach wykrytych w wytyczeniu punktów głównych trasy i (lub) reperów roboczych. Błędy te powinny być usunięte na koszt Zamawiającego. Wykonawca powinien sprawdzić czy rzędne terenu określone w dokumentacji projektowej są zgodne z rzeczywistymi rzędnymi terenu. Jeżeli Wykonawca stwierdzi, że rzeczywiste rzędne terenu istotnie różnią się od rzędnych określonych w dokumentacji projektowej, to powinien powiadomić o tym Inżyniera. Ukształtowanie terenu w takim rejonie nie powinno być zmieniane przed podjęciem odpowiedniej decyzji przez Inżyniera. Wszystkie roboty dodatkowe, wynikające z różnic rzędnych terenu podanych w dokumentacji

21 D projektowej i rzędnych rzeczywistych, akceptowane przez Inżyniera, zostaną wykonane na koszt Zamawiającego. Zaniechanie powiadomienia Inżyniera oznacza, że roboty dodatkowe w takim przypadku obciążą Wykonawcę. Wszystkie roboty, które bazują na pomiarach Wykonawcy, nie mogą być rozpoczęte przed zaakceptowaniem wyników pomiarów przez Inżyniera. Punkty wierzchołkowe, punkty główne trasy i punkty pośrednie osi trasy muszą być zaopatrzone w oznaczenia określające w sposób wyraźny i jednoznaczny charakterystykę i położenie tych punktów. Forma i wzór tych oznaczeń powinny być zaakceptowane przez Inżyniera. Wykonawca jest odpowiedzialny za zabezpieczanie wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót. Jeżeli znaki pomiarowe przekazane przez Zamawiającego zostaną zniszczone przez Wykonawcę świadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostaną one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót należą do obowiązków Wykonawcy Sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokościowych Punkty wierzchołkowe trasy i inne punkty główne powinny być zastabilizowane w sposób trwały, przy użyciu pali drewnianych lub słupków betonowych, a także dowiązane do punktów pomocniczych, położonych poza granicą robót ziemnych. Maksymalna odległość pomiędzy punktami głównymi na odcinkach prostych nie może przekraczać 500 m. Wykonawca powinien założyć robocze punkty wysokościowe (repery robocze) wzdłuż osi trasy drogowej, a także przy każdym obiekcie inżynierskim. Maksymalna odległość między reperami roboczymi wzdłuż trasy drogowej w terenie płaskim powinna wynosić 500 metrów, natomiast w terenie falistym i górskim powinna być odpowiednio zmniejszona, zależnie od jego konfiguracji. Repery robocze należy założyć poza granicami robót związanych z wykonaniem trasy drogowej i obiektów towarzyszących. Jako repery robocze można wykorzystać punkty stałe na stabilnych, istniejących budowlach wzdłuż trasy drogowej. O ile brak jest takich punktów, repery robocze należy założyć w postaci słupków betonowych lub grubych kształtowników stalowych, osadzonych w gruncie w sposób wykluczający osiadanie, w sposób zaakceptowany przez Inżyniera. Rzędne reperów roboczych należy określać z taką dokładnością, aby średni błąd niwelacji po wyrównaniu był mniejszy od 4 mm/km, stosując niwelację podwójną w nawiązaniu do reperów państwowych. Repery robocze powinny być wyposażone w dodatkowe oznaczenia, zawierające wyraźne i jednoznaczne określenie nazwy reperu i jego rzędnej Odtworzenie osi trasy Tyczenie osi trasy należy wykonać w oparciu o dokumentację projektową oraz inne dane geodezyjne przekazane przez Zamawiającego, przy wykorzystaniu sieci poligonizacji państwowej albo innej osnowy geodezyjnej, określonej w dokumentacji projektowej. Oś trasy powinna być wyznaczona w punktach głównych i w punktach pośrednich w odległości zależnej od charakterystyki terenu i ukształtowania trasy, lecz nie rzadziej niż co 50 metrów. Dopuszczalne odchylenie sytuacyjne wytyczonej osi trasy w stosunku do dokumentacji projektowej nie może być większe niż 3 cm dla autostrad i dróg ekspresowych lub 5 cm dla pozostałych dróg. Rzędne niwelety punktów osi trasy należy wyznaczyć z dokładnością do 1 cm w stosunku do rzędnych niwelety określonych w dokumentacji projektowej. Do utrwalenia osi trasy w terenie należy użyć materiałów wymienionych w pkcie 2.2. Usunięcie pali z osi trasy jest dopuszczalne tylko wówczas, gdy Wykonawca robót zastąpi je odpowiednimi palami po obu stronach osi, umieszczonych poza granicą robót Wyznaczenie przekrojów poprzecznych Wyznaczenie przekrojów poprzecznych obejmuje wyznaczenie krawędzi nasypów i wykopów na powierzchni terenu (określenie granicy robót), zgodnie z dokumentacją projektową oraz w miejscach wymagających uzupełnienia dla poprawnego przeprowadzenia robót i w miejscach zaakceptowanych przez Inżyniera. Do wyznaczania krawędzi nasypów i wykopów należy stosować dobrze widoczne paliki lub wiechy. Wiechy należy stosować w przypadku nasypów o wysokości przekraczającej 1 metr oraz wykopów głębszych niż 1 metr. Odległość między palikami lub wiechami należy dostosować do ukształtowania terenu oraz geometrii trasy drogowej. Odległość ta co najmniej powinna odpowiadać odstępowi kolejnych przekrojów poprzecznych. Profilowanie przekrojów poprzecznych musi umożliwiać wykonanie nasypów i wykopów o kształcie zgodnym z dokumentacją projektową Wyznaczenie położenia obiektów mostowych Dla każdego z obiektów mostowych należy wyznaczyć jego położenie w terenie poprzez:

22 D a) wytyczenie osi obiektu, b) wytyczenie punktów określających usytuowanie (kontur) obiektu, w szczególności przyczółków i filarów mostów i wiaduktów. W przypadku mostów i wiaduktów dokumentacja projektowa powinna zawierać opis odpowiedniej osnowy realizacyjnej do wytyczenia tych obiektów. Położenie obiektu w planie należy określić z dokładnością określoną w punkcie Skompletowanie dokumentacji geodezyjnej Dokumentację geodezyjną należy skompletować zgodnie z przepisami instrukcji 0-3 [4] z podziałem na: 1) akta postępowania przeznaczone dla Wykonawcy, 2) dokumentację techniczną przeznaczoną dla Zamawiającego, 3) dokumentację techniczną przeznaczoną dla ośrodka dokumentacji geodezyjnej i kartograficznej. Sposób skompletowania dokumentacji, o której mowa w ppkcie 3 oraz formę dokumentów należy uzgodnić z ośrodkiem dokumentacji. Zamawiający poda w ST, czy dokumentację tę należy okazać Zamawiającemu do wglądu Pomiar powykonawczy wybudowanej drogi Zebranie materiałów i informacji Wykonawca powinien zapoznać się z zakresem opracowania i uzyskać od Zamawiającego instrukcje dotyczące ewentualnych etapów wykonywania pomiarów powykonawczych. Pomiary powykonawcze powinny być poprzedzone uzyskaniem z ośrodków dokumentacji geodezyjnej i kartograficznej informacji o rodzaju, położeniu i stanie punktów osnowy geodezyjnej (poziomej i wysokościowej) oraz o mapie zasadniczej i katastralnej. W przypadku stwierdzenia, że w trakcie realizacji obiektu nie została wykonana bieżąca inwentaryzacja sieci uzbrojenia terenu, należy powiadomić o tym Zamawiającego. Przy analizie zebranych materiałów i informacji należy ustalić: klasy i dokładności istniejących osnów geodezyjnych oraz możliwości wykorzystania ich do pomiarów powykonawczych, rodzaje układów współrzędnych i poziomów odniesienia, zakres i sposób aktualizacji dokumentów bazowych, znajdujących się w ośrodku dokumentacji o wyniku pomiaru powykonawczego Prace pomiarowe i kameralne W pierwszej fazie prac należy wykonać: ogólne rozeznanie w terenie, odszukanie punktów istniejącej osnowy geodezyjnej z ustaleniem stanu technicznego tych punktów oraz aktualizacją opisów topograficznych, zbadanie wizur pomiędzy punktami i ewentualne ich oczyszczenie, wstępne rozeznanie odnośnie konieczności uzupełnienia lub zaprojektowania osnowy poziomej III klasy oraz osnowy pomiarowej. Następnie należy pomierzyć wznowioną lub założoną osnowę, a następnie wykonać pomiary inwentaryzacyjne, zgodnie z instrukcją G-4 [8] GUGiK, mierząc wszystkie elementy treści mapy zasadniczej oraz treść dodatkową obejmującą: granice ustalone według stanu prawnego, kilometraż dróg, znaki drogowe, punkty referencyjne, obiekty mostowe z rzędnymi wlotu i wylotu, światłem i skrajnią, wszystkie drzewa w pasie drogowym, zabytki i pomniki przyrody, wszystkie ogrodzenia z furtkami i bramami oraz z podziałem na trwałe i nietrwałe, rowy, studnie z ich średnicami, przekroje poprzeczne dróg co m oraz inne elementy według wymagań Zamawiającego. Prace obliczeniowe należy wykonać przy pomocy sprzętu komputerowego. Wniesienie pomierzonej treści na mapę zasadniczą oraz mapę katastralną należy wykonać metodą klasyczną (kartowaniem i kreśleniem ręcznym) lub przy pomocy plotera. Wtórnik mapy zasadniczej dla Zamawiającego należy uzupełnić o elementy wymienione w drugim akapicie niniejszego punktu, tą samą techniką z jaką została wykonana mapa (numeryczną względnie analogową). Dokumentację geodezyjną i kartograficzną należy skompletować zgodnie z przepisami instrukcji 0-3 [4], z podziałem na: akta postępowania przeznaczone dla Wykonawcy, dokumentację techniczną przeznaczoną dla Zamawiającego i dokumentację techniczną przeznaczoną dla ośrodka dokumentacji geodezyjnej i kartograficznej. Sposób skompletowania i formę dokumentacji dla ośrodka dokumentacji należy uzgodnić z ośrodkiem oraz ustalić czy tę dokumentację należy okazać Zamawiającemu do wglądu Dokumentacja dla Zamawiającego Jeśli Zamawiający nie ustalił inaczej, to należy skompletować dla Zamawiającego następujące materiały: sprawozdanie techniczne, wtórnik mapy zasadniczej uzupełniony dodatkową treścią, którą wymieniono w punkcie 5.5.2,

23 D kopie wykazów współrzędnych punktów osnowy oraz wykazy współrzędnych punktów granicznych w postaci dysku i wydruku na papierze, kopie protokołów przekazania znaków geodezyjnych pod ochronę, kopie opisów topograficznych, kopie szkiców polowych, nośnik elektroniczny (dysk) z mapą numeryczną oraz wydruk ploterem tych map, jeżeli mapa realizowana jest numerycznie, inne materiały zgodne z wymaganiami Zamawiającego. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne [1] pkt Kontrola jakości prac Kontrola jakości prac pomiarowych powinna obejmować: wewnętrzną kontrolę prowadzoną przez Wykonawcę robót geodezyjnych, która powinna zapewniać możliwość śledzenia przebiegu prac, oceniania ich jakości oraz usuwania nieprawidłowości mogących mieć wpływ na kolejne etapy robót, kontrolę prowadzoną przez służbę nadzoru (Inżyniera), przestrzeganie ogólnych zasad prac określonych w instrukcjach i wytycznych GUGiK [3 10], zgodnie z wymaganiami podanymi w punkcie 5, sporządzenie przez Wykonawcę robót geodezyjnych protokołu z wewnętrznej kontroli robót. Kontrolę należy prowadzić według ogólnych zasad określonych w instrukcjach i wytycznych GUGiK [3 10], zgodnie z wymaganiami podanymi w punkcie OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest km (kilometr) odtworzonej trasy w terenie. Przy pomiarach powykonawczych wybudowanej drogi przyjmuje się jednostki: km (kilometr) i ha (hektar). 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne [1] pkt Sposób odbioru robót Odbiór robót następuje na podstawie protokołu odbioru oraz dokumentacji technicznej przeznaczonej dla Zamawiającego. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności pkt 9. Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne [1] 9.2. Cena jednostki obmiarowej Cena wykonania robót obejmuje: zakup, dostarczenie i składowanie potrzebnych materiałów, koszt zapewnienia niezbędnych czynników produkcji, zakup i dostarczenie materiałów, sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokościowych, uzupełnienie osi trasy dodatkowymi punktami, wyznaczenie dodatkowych punktów wysokościowych, wyznaczenie zjazdów i uzgodnienie ich z właścicielami nieruchomości, wyznaczenie przekrojów poprzecznych z ewentualnym wytyczeniem dodatkowych przekrojów,

24 D wyznaczenie punktów roboczego pikietażu trasy, ustawienie łat z wyznaczeniem pochylenia skarp, zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem i oznakowanie ułatwiające odszukanie i ewentualne odtworzenie, prace pomiarowe i kameralne przy pomiarze powykonawczym wybudowanej drogi według wymagań dokumentacji technicznej, koszty ośrodków geodezyjnych Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą ST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne 1. D-M Wymagania ogólne Inne dokumenty 2. Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz. U. nr 30, poz. 163 z późniejszymi zmianami) [Instrukcje i wytyczne techniczne byłego Głównego Urzędu Geodezji i Kartografii]: 3. Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. 4. Instrukcja techniczna 0-3. Zasady kompletowania dokumentacji geodezyjnej i kartograficznej 5. Instrukcja techniczna G-1. Pozioma osnowa geodezyjna 6. Instrukcja techniczna G-2. Wysokościowa osnowa geodezyjna 7. Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji 8. Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokościowe 9. Wytyczne techniczne G-3.1. Osnowy realizacyjne 10. Wytyczne techniczne G-3.2. Pomiary realizacyjne

25 D SPECYFIKACJA TECHNICZNA D ROZBIÓRKA ELEMENTÓW DRÓG, OGRODZEŃ I PRZEPUSTÓW Marciszów, 2018

26 D WSTĘP 1.1.Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z rozbiórką elementów dróg, ogrodzeń i przepustów Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z rozbiórką: warstw nawierzchni, krawężników, obrzeży i oporników, ścieków, chodników, ogrodzeń, barier i poręczy, znaków drogowych, przepustów: betonowych, żelbetowych, kamiennych, ceglanych itp Określenia podstawowe Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne pkt Rusztowania Rusztowania robocze przestawne przy rozbiórce przepustów mogą być wykonane z drewna lub rur stalowych w postaci: rusztowań kozłowych, wysokości od 1,0 do 1,5 m, składających się z leżni z bali (np. 12,5 x 12,5 cm), nóg z krawędziaków (np. 7,6 x 7,6 cm), stężeń (np. 3,2 x 12,5 cm) i pomostu z desek, rusztowań drabinowych, składających się z drabin (np. długości 6 m, szerokości 52 cm), usztywnionych stężeniami z desek (np. 3,2 x 12,5 cm), na których szczeblach (np. 3,2 x 6,3 cm) układa się pomosty z desek, przestawnych klatek rusztowaniowych z rur stalowych średnicy od 38 do 63,5 mm, o wymiarach klatek około 1,2 x 1,5 m lub płaskich klatek rusztowaniowych (np. z rur stalowych średnicy 108 mm i kątowników 45 x 45 x 5 mm i 70 x 70 x 7 mm), o wymiarach klatek około 1,1 x 1,5 m, rusztowań z rur stalowych średnicy od 33,5 do 76,1 mm połączonych łącznikami w ramownice i kratownice. Rusztowanie należy wykonać z materiałów odpowiadających następującym normom: drewno i tarcica wg PN-D [1], PN-D [2], PN-D [3] lub innej zaakceptowanej przez Inżyniera, gwoździe wg BN-87/ [8], rury stalowe wg PN-H [4], PN-H [5] lub innej zaakceptowanej przez Inżyniera, kątowniki wg PN-H-93401[6], PN-H [7] lub innej zaakceptowanej przez Inżyniera. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt 3.

27 D Sprzęt do rozbiórki Do wykonania robót związanych z rozbiórką elementów dróg, ogrodzeń i przepustów może być wykorzystany sprzęt podany poniżej, lub inny zaakceptowany przez Inżyniera: spycharki, ładowarki, żurawie samochodowe, samochody ciężarowe, zrywarki, młoty pneumatyczne, piły mechaniczne, frezarki nawierzchni, koparki. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt Transport materiałów z rozbiórki Materiał z rozbiórki można przewozić dowolnym środkiem transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt Wykonanie robót rozbiórkowych Roboty rozbiórkowe elementów dróg, ogrodzeń i przepustów obejmują usunięcie z terenu budowy wszystkich elementów wymienionych w pkt 1.3, zgodnie z dokumentacją projektową, ST lub wskazanych przez Inżyniera. Jeśli dokumentacja projektowa nie zawiera dokumentacji inwentaryzacyjnej lub/i rozbiórkowej, Inżynier może polecić Wykonawcy sporządzenie takiej dokumentacji, w której zostanie określony przewidziany odzysk materiałów. Roboty rozbiórkowe można wykonywać mechanicznie lub ręcznie w sposób określony w ST lub przez Inżyniera. W przypadku usuwania warstw nawierzchni z zastosowaniem frezarek drogowych, należy spełnić warunki określone w ST D Recykling. W przypadku robót rozbiórkowych przepustu należy dokonać: odkopania przepustu, ew. ustawienia przenośnych rusztowań przy przepustach wyższych od około 2 m, rozbicia elementów, których nie przewiduje się odzyskać, w sposób ręczny lub mechaniczny z ew. przecięciem prętów zbrojeniowych i ich odgięciem, demontażu prefabrykowanych elementów przepustów (np. rur, elementów skrzynkowych, ramowych) z uprzednim oczyszczeniem spoin i częściowym usunięciu ław, względnie ostrożnego rozebrania konstrukcji kamiennych, ceglanych, klinkierowych itp. przy założeniu ponownego ich wykorzystania, oczyszczenia rozebranych elementów, przewidzianych do powtórnego użycia (z zaprawy, kawałków betonu, izolacji itp.) i ich posortowania. Wszystkie elementy możliwe do powtórnego wykorzystania powinny być usuwane bez powodowania zbędnych uszkodzeń. O ile uzyskane elementy nie stają się własnością Wykonawcy, powinien on przewieźć je na miejsce określone w ST lub wskazane przez Inżyniera. Elementy i materiały, które zgodnie z ST stają się własnością Wykonawcy, powinny być usunięte z terenu budowy. Doły (wykopy) powstałe po rozbiórce elementów dróg, ogrodzeń i przepustów znajdujące się w miejscach, gdzie zgodnie z dokumentacją projektową będą wykonane wykopy drogowe, powinny być tymczasowo zabezpieczone. W szczególności należy zapobiec gromadzeniu się w nich wody opadowej. Doły w miejscach, gdzie nie przewiduje się wykonania wykopów drogowych należy wypełnić, warstwami, odpowiednim gruntem do poziomu otaczającego terenu i zagęścić zgodnie z wymaganiami określonymi w ST D Roboty ziemne.

28 D KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt Kontrola jakości robót rozbiórkowych Kontrola jakości robót polega na wizualnej ocenie kompletności wykonanych robót rozbiórkowych oraz sprawdzeniu stopnia uszkodzenia elementów przewidzianych do powtórnego wykorzystania. Zagęszczenie gruntu wypełniającego ewentualne doły po usuniętych elementach nawierzchni, ogrodzeń i przepustów powinno spełniać odpowiednie wymagania określone w ST D Roboty ziemne. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z rozbiórką elementów dróg i ogrodzeń jest: dla nawierzchni i chodnika - m 2 (metr kwadratowy), dla krawężnika, opornika, obrzeża, ścieków prefabrykowanych, ogrodzeń, barier i poręczy - m (metr), dla znaków drogowych - szt. (sztuka), dla przepustów i ich elementów a) betonowych, kamiennych, ceglanych - m 3 (metr sześcienny), b) prefabrykowanych betonowych, żelbetowych - m (metr). 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania robót obejmuje: a) dla rozbiórki warstw nawierzchni: wyznaczenie powierzchni przeznaczonej do rozbiórki, rozkucie i zerwanie nawierzchni, ew. przesortowanie materiału uzyskanego z rozbiórki, w celu ponownego jej użycia, z ułożeniem na poboczu, załadunek i wywiezienie materiałów z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki; b) dla rozbiórki krawężników, obrzeży i oporników: odkopanie krawężników, obrzeży i oporników wraz z wyjęciem i oczyszczeniem, zerwanie podsypki cementowo-piaskowej i ew. ław, załadunek i wywiezienie materiału z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki; c) dla rozbiórki ścieku: odsłonięcie ścieku, ręczne wyjęcie elementów ściekowych wraz z oczyszczeniem, ew. przesortowanie materiału uzyskanego z rozbiórki, w celu ponownego jego użycia, z ułożeniem na poboczu, zerwanie podsypki cementowo-piaskowej, uzupełnienie i wyrównanie podłoża, załadunek i wywóz materiałów z rozbiórki,

29 D uporządkowanie terenu rozbiórki; d) dla rozbiórki chodników: ręczne wyjęcie płyt chodnikowych, lub rozkucie i zerwanie innych materiałów chodnikowych, ew. przesortowanie materiału uzyskanego z rozbiórki w celu ponownego jego użycia, z ułożeniem na poboczu, zerwanie podsypki cementowo-piaskowej, załadunek i wywiezienie materiałów z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki; e) dla rozbiórki ogrodzeń: demontaż elementów ogrodzenia, odkopanie i wydobycie słupków wraz z fundamentem, zasypanie dołów po słupkach z zagęszczeniem do uzyskania Is 1,00 wg BN-77/ [9], ew. przesortowanie materiału uzyskanego z rozbiórki, w celu ponownego jego użycia, z ułożeniem w stosy na poboczu, załadunek i wywiezienie materiałów z rozbiórki, uporządkowanie terenu rozbiórki; f) dla rozbiórki barier i poręczy: demontaż elementów bariery lub poręczy, odkopanie i wydobycie słupków wraz z fundamentem, zasypanie dołów po słupkach wraz z zagęszczeniem do uzyskania Is 1,00 wg BN-77/ [9], załadunek i wywiezienie materiałów z rozbiórki, uporządkowanie terenu rozbiórki; g) dla rozbiórki znaków drogowych: demontaż tablic znaków drogowych ze słupków, odkopanie i wydobycie słupków, zasypanie dołów po słupkach wraz z zagęszczeniem do uzyskania Is 1,00 wg BN-77/ [9], załadunek i wywiezienie materiałów z rozbiórki, uporządkowanie terenu rozbiórki; h) dla rozbiórki przepustu: odkopanie przepustu, fundamentów, ław, umocnień itp., ew. ustawienie rusztowań i ich późniejsze rozebranie, rozebranie elementów przepustu, sortowanie i pryzmowanie odzyskanych materiałów, załadunek i wywiezienie materiałów z rozbiórki, zasypanie dołów (wykopów) gruntem z zagęszczeniem do uzyskania Is 1,00 wg BN-77/ [9], uporządkowanie terenu rozbiórki. 10. PRZEPISY ZWIĄZANE Normy 1. PN-D Surowiec drzewny. Drewno tartaczne iglaste. 2. PN-D Tarcica iglasta ogólnego przeznaczenia 3. PN-D Tarcica liściasta ogólnego przeznaczenia 4. PN-H Rury stalowe bez szwu walcowane na gorąco ogólnego stosowania 5. PN-H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia 6. PN-H Stal walcowana. Kątowniki równoramienne 7. PN-H Kątowniki nierównoramienne stalowe walcowane na gorąco 8. BN-87/ Gwoździe budowlane. Gwoździe z trzpieniem gładkim, okrągłym i kwadratowym 9. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu.

30 Przebudowa ul. Spokojnej w Lwówku Śląskim D SPECYFIKACJA TECHNICZNA D ROBOTY ZIEMNE. WYMAGANIA OGÓLNE Marciszów, 2018

31 1. WSTĘP 1.1. Przedmiot ST Przebudowa ul. Spokojnej w Lwówku Śląskim D Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru liniowych robót ziemnych Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych w czasie budowy lub modernizacji dróg i obejmują: a) wykonanie wykopów w gruntach nieskalistych, b) wykonanie wykopów w gruntach skalistych, c) budowę nasypów drogowych, d) pozyskiwanie gruntu z ukopu lub dokopu Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu naturalnego lub z gruntu antropogenicznego spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysokość jest mniejsza niż 1 m Nasyp średni - nasyp, którego wysokość jest zawarta w granicach od 1 do 3 m Nasyp wysoki - nasyp, którego wysokość przekracza 3 m Wykop płytki - wykop, którego głębokość jest mniejsza niż 1 m Wykop średni - wykop, którego głębokość jest zawarta w granicach od 1 do 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m Bagno - grunt organiczny nasycony wodą, o małej nośności, charakteryzujący się znacznym i długotrwałym osiadaniem pod obciążeniem Grunt nieskalisty - każdy grunt rodzimy, nie określony w punkcie jako grunt skalisty Grunt skalisty - grunt rodzimy, lity lub spękany o nieprzesuniętych blokach, którego próbki nie wykazują zmian objętości ani nie rozpadają się pod działaniem wody destylowanej; mają wytrzymałość na ściskanie R c ponad 0,2 MPa; wymaga użycia środków wybuchowych albo narzędzi pneumatycznych lub hydraulicznych do odspojenia Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, okr. wg wzoru: d I s ds gdzie: d - gęstość objętościowa szkieletu zagęszczonego gruntu, zgodnie z BN-77/ [9], (Mg/m 3 ), ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, zgodnie z PN-B :1988 [2], służąca do oceny zagęszczenia gruntu w robotach ziemnych, (Mg/m 3 ) Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru:

32 gdzie: d 60 - d 10 - Przebudowa ul. Spokojnej w Lwówku Śląskim d U d średnica oczek sita, przez które przechodzi 60% gruntu, (mm), średnica oczek sita, przez które przechodzi 10% gruntu, (mm) D Wskaźnik odkształcenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, okr. wg wzoru: E 2 I0 E1 gdzie: E 1 - moduł odkształcenia gruntu oznaczony w pierwszym obciążeniu badanej warstwy zgodnie z PN-S :1998 [4], E 2 - moduł odkształcenia gruntu oznaczony w powtórnym obciążeniu badanej warstwy zgodnie z PN-S :1998 [4] Geosyntetyk - materiał stosowany w budownictwie drogowym, wytwarzany z wysoko polimeryzowanych włókien syntetycznych, w tym tworzyw termoplastycznych polietylenowych, polipropylenowych i poliestrowych, charakteryzujący się między innymi dużą wytrzymałością oraz wodoprzepuszczalnością, zgodny z PN-ISO10318:1993 [5], PN-EN-963:1999 [6]. Geosyntetyki obejmują: geotkaniny, geowłókniny, geodzianiny, georuszty, geosiatki, geokompozyty, geomembrany, zgodnie z wytycznymi IBDiM [13] Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY (GRUNTY) 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne pkt Podział gruntów Podział gruntów pod względem wysadzinowości podaje tablica Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów. Grunty przydatne do budowy nasypów mogą być wywiezione poza teren budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych i za zezwoleniem Inżyniera. Jeżeli grunty przydatne, uzyskane przy wykonaniu wykopów, nie będąc nadmiarem objętości robót ziemnych, zostały za zgodą Inżyniera wywiezione przez Wykonawcę poza teren budowy z przeznaczeniem innym niż budowa nasypów lub wykonanie prac objętych kontraktem, Wykonawca jest zobowiązany do dostarczenia równoważnej objętości gruntów przydatnych ze źródeł własnych, zaakceptowanych przez Inżyniera. Grunty i materiały nieprzydatne do budowy nasypów, powinny być wywiezione przez Wykonawcę na odkład. Zapewnienie terenów na odkład należy do obowiązków Zamawiającego, o ile nie określono tego inaczej w kontrakcie. Inżynier może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności Geosyntetyk Geosyntetyk powinien być materiałem odpornym na działanie wilgoci, środowiska agresywnego chemicznie i biologicznie oraz temperatury. Powinien być to materiał bez rozdarć, dziur i przerw ciągłości z dobrą przyczepnością do gruntu. Właściwości stosowanych geosyntetyków powinny być zgodne z PN-EN- 963:1999 [6] i dokumentacją projektową. Geosyntetyk powinien posiadać aprobatę techniczna wydaną przez uprawnioną jednostkę. Tablica 1. Podział gruntów pod względem wysadzinowości wg PN-S-02205:1998 [4] Lp. Wyszczególnienie Jednostki Grupy gruntów

33 Przebudowa ul. Spokojnej w Lwówku Śląskim właściwości niewysadzinowe wątpliwe wysadzinowe 1 Rodzaj gruntu SPRZĘT Zawartość cząstek 0,075 mm 0,02 mm Kapilarność bierna H kb Wskaźnik piaskowy WP 3.1. Ogólne wymagania dotyczące sprzętu % rumosz niegliniasty żwir pospółka piasek gruby piasek średni piasek drobny żużel nierozpadowy 15 3 piasek pylasty zwietrzelina gliniasta rumosz gliniasty żwir gliniasty pospółka gliniasta od 15 do 30 od 3 do 10 D mało wysadzinowe glina piasz- czysta zwięzła, glina zwięzła, glina pylasta zwięzła ił, ił piaszczys-ty, ił pylasty bardzo wysadzinowe piasek gliniasty pył, pył piasz-czysty glina piasz- czysta, glina, glina pylasta ił warwowy m 1,0 1,0 1,0 35 od 25 do Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt Sprzęt do robót ziemnych Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.), transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.) Sprzęt do przenoszenia i układania geosyntetyków Do przenoszenia i układania geosyntetyków Wykonawca powinien używać odpowiedniego sprzętu zalecanego przez producenta. Wykonawca nie powinien stosować sprzętu mogącego spowodować uszkodzenie układanego materiału. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt Transport gruntów Wybór środków transportowych oraz metod transportu powinien być dostosowany do rodzaju gruntu (materiału), jego objętości, sposobu odspajania i załadunku oraz do odległości transportu. Wydajność środków transportowych powinna być ponadto dostosowana do wydajności sprzętu stosowanego do urabiania i wbudowania gruntu (materiału). Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera Transport i składowanie geosyntetyków Wykonawca powinien zadbać, aby transport, przenoszenie, przechowywanie i zabezpieczanie geosyntetyków były wykonywane w sposób nie powodujący mechanicznych lub chemicznych ich uszkodzeń. Geosyntetyki wrażliwe na światło słoneczne powinny pozostawać zakryte w czasie od ich wyprodukowania do wbudowania.

34 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Przebudowa ul. Spokojnej w Lwówku Śląskim Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt Dokładność wykonania wykopów i nasypów D Odchylenie osi korpusu ziemnego, w wykopie lub nasypie, od osi projektowanej nie powinny być większe niż 10 cm. Różnica w stosunku do projektowanych rzędnych robót ziemnych nie może przekraczać + 1 cm i -3 cm. Szerokość górnej powierzchni korpusu nie może różnić się od szerokości projektowanej o więcej niż 10 cm, a krawędzie korony drogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalne nierówności na powierzchni skarp nie powinny przekraczać 10 cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania dotyczące nierówności, wynikające ze sposobu umocnienia powierzchni skarpy. W gruntach skalistych wymagania, dotyczące równości powierzchni dna wykopu oraz pochylenia i równości skarp, powinny być określone w dokumentacji projektowej i ST Odwodnienia pasa robót ziemnych Niezależnie od budowy urządzeń, stanowiących elementy systemów odwadniających, ujętych w dokumentacji projektowej, Wykonawca powinien, o ile wymagają tego warunki terenowe, wykonać urządzenia, które zapewnią odprowadzenie wód gruntowych i opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed przewilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonywania wykopów i nasypów, aby powierzchniom gruntu nadawać w całym okresie trwania robót spadki, zapewniające prawidłowe odwodnienie. Jeżeli, wskutek zaniedbania Wykonawcy, grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienia ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak również za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnieniem z odpowiednimi instytucjami Odwodnienie wykopów Technologia wykonania wykopu musi umożliwiać jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postępować w kierunku podnoszenia się niwelety. W czasie robót ziemnych należy zachować odpowiedni spadek podłużny i nadać przekrojom poprzecznym spadki, umożliwiające szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien być mniejszy niż 4% w przypadku gruntów spoistych i nie mniejszy niż 2% w przypadku gruntów niespoistych. Należy uwzględnić ewentualny wpływ kolejności i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań dotyczących prawidłowego odwodnienia wykopu w czasie postępu robót ziemnych. Źródła wody, odsłonięte przy wykonywaniu wykopów, należy ująć w rowy i /lub dreny. Wody opadowe i gruntowe należy odprowadzić poza teren pasa robót ziemnych Rowy Rowy boczne oraz rowy stokowe powinny być wykonane zgodnie z dokumentacją projektową i ST. Szerokość dna i głębokość rowu nie mogą różnić się od wymiarów projektowanych o więcej niż 5 cm Układanie geosyntetyków Geosyntetyki należy układać łącząc je na zakład zgodnie z dokumentacją projektową i ST. Jeżeli dokumentacja projektowa i ST nie podają inaczej, przylegające do siebie arkusze lub pasy geosyntetyków należy układać z zakładem (i kotwieniem) zgodnie z instrukcją producenta lub decyzją projektanta. W przypadku uszkodzenia geosyntetyku, należy w uzgodnieniu z Inżynierem, przykryć to uszkodzenie pasami geosyntetyku na długości i szerokości większej o 90 cm od obszaru uszkodzonego. Warstwa gruntu, na której przewiduje się ułożenie geosyntetyku powinna być równa i bez ostrych występów, mogących spowodować uszkodzenie geosyntetyku w czasie układania lub pracy. Metoda układania powinna zapewnić przyleganie geosyntetyku do warstwy, na której jest układana, na całej jej powierzchni. Geosyntetyków nie należy naciągać lub powodować ich zawieszenia na wzgórkach (garbach) lub nad dołami. Nie dopuszcza się ruchu maszyn budowlanych bezpośrednio na ułożonych geosyntetykach. Należy je przykryć gruntem nasypowym niezwłocznie po ułożeniu.

35 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Przebudowa ul. Spokojnej w Lwówku Śląskim Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt Badania i pomiary w czasie wykonywania robót ziemnych D Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w pkcie 5 oraz z dokumentacją projektową. Szczególną uwagę należy zwrócić na: - właściwe ujęcie i odprowadzenie wód opadowych, - właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania robót Czynności wchodzące w zakres sprawdzenia jakości wykonania robót określono w pkcie 6 ST D , D oraz D Badania do odbioru korpusu ziemnego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów do odbioru korpusu ziemnego podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów wykonanych robót ziemnych Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Pomiar szerokości korpusu ziemnego 2 Pomiar szerokości dna rowów Pomiar rzędnych powierzchni korpusu 3 ziemnego 4 Pomiar pochylenia skarp 5 Pomiar równości powierzchni korpusu 6 Pomiar równości skarp Pomiar spadku podłużnego 7 powierzchni korpusu lub dna rowu 8 Badanie zagęszczenia gruntu Szerokość korpusu ziemnego Pomiar taśmą, szablonem, łatą o długości 3 m i poziomicą lub niwelatorem, w odstępach co 200 m na prostych, w punktach głównych łuku, co 100 m na łukach o R 100 m co 50 m na łukach o R 100 m oraz w miejscach, które budzą wątpliwości Pomiar niwelatorem rzędnych w odstępach co 200 m oraz w punktach wątpliwych Wskaźnik zagęszczenia określać dla każdej ułożonej warstwy lecz nie rzadziej niż w trzech punktach na 1000 m 2 warstwy Szerokość korpusu ziemnego nie może różnić się od szerokości projektowanej o więcej niż 10 cm Szerokość dna rowów Szerokość dna rowów nie może różnić się od szerokości projektowanej o więcej niż 5 cm Rzędne korony korpusu ziemnego Rzędne korony korpusu ziemnego nie mogą różnić się od rzędnych projektowanych o więcej niż -3 cm lub +1 cm Pochylenie skarp Pochylenie skarp nie może różnić się od pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać 10 cm Spadek podłużny korony korpusu lub dna rowu

36 Przebudowa ul. Spokojnej w Lwówku Śląskim D Spadek podłużny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzędnych wysokościowych, nie może dawać różnic, w stosunku do rzędnych projektowanych, większych niż -3 cm lub +1 cm Zagęszczenie gruntu Wskaźnik zagęszczenia gruntu określony zgodnie z BN-77/ [9] powinien być zgodny z założonym dla odpowiedniej kategorii ruchu. W przypadku gruntów dla których nie można określić wskaźnika zagęszczenia należy określić wskaźnik odkształcenia I 0, zgodnie z normą PN-S-02205:1998 [4] Badania geosyntetyków Przed zastosowaniem geosyntetyków w robotach ziemnych, Wykonawca powinien przedstawić Inżynierowi świadectwa stwierdzające, iż zastosowany geosyntetyk odpowiada wymaganiom norm, aprobaty technicznej i zachowa swoje właściwości w kontakcie z materiałami, które będzie oddzielać lub wzmacniać przez okres czasu nie krótszy od podanego w dokumentacji projektowej i ST Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inżynier może uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Obmiar robót ziemnych Jednostka obmiarową jest m 3 (metr sześcienny) wykonanych robót ziemnych. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt 8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płat. podano w ST D-M Wymagania ogólne pkt 9. Zakres czynności objętych ceną jednostk. podano w ST D , D oraz D pkt PRZEPISY ZWIĄZANE Normy 1. PN-B-02480:1986 Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 2. PN-B-04481:1988 Grunty budowlane. Badania próbek gruntów 3. PN-B-04493:1960 Grunty budowlane. Oznaczanie kapilarności biernej 4. PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania 5. PN-ISO10318:1993 Geotekstylia Terminologia 6. PN-EN-963:1999 Geotekstylia i wyroby pokrewne 7. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 8. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 9. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne dokumenty 10. Wykonanie i odbiór robót ziemnych dla dróg szybkiego ruchu, IBDiM, Warszawa Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, GDDP,Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym, IBDiM, Warszawa 2002.

37 D SPECYFIKACJA TECHNICZNA D WYKONANIE WYKOPÓW W GRUNTACH NIESKALISTYCH Marciszów, 2018

38 1. WSTĘP 1.1. Przedmiot ST D Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru wykopów w gruntach nieskalistych 1.2. Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych w czasie budowy lub modernizacji dróg i obejmują wykonanie wykopów w gruntach nieskalistych Określenia podstawowe Podstawowe określenia zostały podane w ST D pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D pkt MATERIAŁY (GRUNTY) Materiał występujący w podłożu wykopu jest gruntem rodzimym, który będzie stanowił podłoże nawierzchni. Zgodnie z Katalogiem typowych konstrukcji nawierzchni podatnych i półsztywnych [12] powinien charakteryzować się grupą nośności G 1. Gdy podłoże nawierzchni zaklasyfikowano do innej grupy nośności, należy podłoże doprowadzić do grupy nośności G 1 zgodnie z dokumentacja projektową i ST. 3. SPRZĘT Ogólne wymagania i ustalenia dotyczące sprzętu określono w ST D pkt TRANSPORT Ogólne wymagania i ustalenia dotyczące transportu określono w ST D pkt WYKONANIE ROBÓT 5.1. Zasady prowadzenia robót Ogólne zasady prowadzenia robót podano w ST D pkt 5. Sposób wykonania skarp wykopu powinien gwarantować ich stateczność w całym okresie prowadzenia robót, a naprawa uszkodzeń, wynikających z nieprawidłowego ukształtowania skarp wykopu, ich podcięcia lub innych odstępstw od dokumentacji projektowej obciąża Wykonawcę. Wykonawca powinien wykonywać wykopy w taki sposób, aby grunty o różnym stopniu przydatności do budowy nasypów były odspajane oddzielnie, w sposób uniemożliwiający ich wymieszanie. Odstępstwo od powyższego wymagania, uzasadnione skomplikowanym układem warstw geotechnicznych, wymaga zgody Inżyniera. Odspojone grunty przydatne do wykonania nasypów powinny być bezpośrednio wbudowane w nasyp lub przewiezione na odkład. O ile Inżynier dopuści czasowe składowanie odspojonych gruntów, należy je odpowiednio zabezpieczyć przed nadmiernym zawilgoceniem Wymagania dotyczące zagęszczenia i nośności gruntu Zagęszczenie gruntu w wykopach i miejscach zerowych robót ziemnych powinno spełniać wymagania, dotyczące minimalnej wartości wskaźnika zagęszczenia (I s), podanego w tablicy 1. Tablica 1. Minimalne wartości wskaźnika zagęszczenia w wykopach i miejscach zerowych robót ziemnych Strefa korpusu autostrad i dróg ekspresowych Minimalna wartość Is dla: innych dróg kategoria ruchu KR3-KR6 kategoria ruchu KR1-KR2 Górna warstwa o grubości 20 cm 1,03 1,00 1,00 Na głębokości od 20 do 50 cm od powierzchni robót ziemnych 1,00 1,00 0,97 Jeżeli grunty rodzime w wykopach i miejscach zerowych nie spełniają wymaganego wskaźnika zagęszczenia, to przed ułożeniem konstrukcji nawierzchni należy je dogęścić do wartości I s, podanych w tab. 1.

39 D Jeżeli wartości wskaźnika zagęszczenia określone w tablicy 1 nie mogą być osiągnięte przez bezpośrednie zagęszczanie gruntów rodzimych, to należy podjąć środki w celu ulepszenia gruntu podłoża, umożliwiającego uzyskanie wymaganych wartości wskaźnika zagęszczenia. Możliwe do zastosowania środki, o ile nie są określone w SST, proponuje Wykonawca i przedstawia do akceptacji Inżynierowi. Dodatkowo można sprawdzić nośność warstwy gruntu na powierzchni robót ziemnych na podstawie pomiaru wtórnego modułu odkształcenia E 2 zgodnie z PN-02205:1998 [4] rysunek Ruch budowlany Nie należy dopuszczać ruchu budowlanego po dnie wykopu o ile grubość warstwy gruntu (nadkładu) powyżej rzędnych robót ziemnych jest mniejsza niż 0,3 m. Z chwilą przystąpienia do ostatecznego profilowania dna wykopu dopuszcza się po nim jedynie ruch maszyn wykonujących tę czynność budowlaną. Może odbywać się jedynie sporadyczny ruch pojazdów, które nie spowodują uszkodzeń powierzchni korpusu. Naprawa uszkodzeń powierzchni robót ziemnych, wynikających z niedotrzymania podanych powyżej warunków obciąża Wykonawcę robót ziemnych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D pkt Kontrola wykonania wykopów Kontrola wykonania wykopów polega na sprawdzeniu zgodności z wymaganiami określonymi w dokumentacji projektowej i ST. W czasie kontroli szczególną uwagę należy zwrócić na: a) sposób odspajania gruntów nie pogarszający ich właściwości, b) zapewnienie stateczności skarp, c) odwodnienie wykopów w czasie wykonywania robót i po ich zakończeniu, d) dokładność wykonania wykopów (usytuowanie i wykończenie), e) zagęszczenie górnej strefy korpusu w wykopie według wymagań określonych w pkcie OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D pkt Jednostka obmiarowa Jednostką obmiarową jest m 3 (metr sześcienny) wykonanego wykopu. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D pkt PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D pkt Cena jednostki obmiarowej Cena wykonania 1 m 3 wykopów w gruntach nieskalistych obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, wykonanie wykopu z transportem urobku na nasyp lub odkład, obejmujące: odspojenie, przemieszczenie, załadunek, przewiezienie i wyładunek, odwodnienie wykopu na czas jego wykonywania, profilowanie dna wykopu, rowów, skarp, zagęszczenie powierzchni wykopu, przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej, rozplantowanie urobku na odkładzie, wykonanie, a następnie rozebranie dróg dojazdowych, rekultywację terenu. 10. PRZEPISY ZWIĄZANE Spis przepisów związanych podano w ST D pkt 10.

40 D SPECYFIKACJA TECHNICZNA D KORYTO WRAZ Z PROFILOWANIEM I ZAGĘSZCZANIEM PODŁOŻA Marciszów, 2018

41 1. WSTĘP 1.1. Przedmiot ST D Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem koryta wraz z profilowaniem i zagęszczaniem podłoża gruntowego Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem koryta przeznaczonego do ułożenia konstrukcji nawierzchni Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY 3. SPRZĘT Nie występują Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania koryta i profilowania podłoża powinien wykazać się możliwością korzystania z następującego sprzętu: równiarek lub spycharek uniwersalnych z ukośnie ustawianym lemieszem; Inżynier może dopuścić wykonanie koryta i profilowanie podłoża z zastosowaniem spycharki z lemieszem ustawionym prostopadle do kierunku pracy maszyny, koparek z czerpakami profilowymi (przy wykonywaniu wąskich koryt), walców statycznych, wibracyjnych lub płyt wibracyjnych. Stosowany sprzęt nie może spowodować niekorzystnego wpływu na właściwości gruntu podłoża. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt Transport materiałów Wymagania dotyczące transportu materiałów podano w ST D , D , D pkt WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt Warunki przystąpienia do robót Wykonawca powinien przystąpić do wykonania koryta oraz profilowania i zagęszczenia podłoża bezpośrednio przed rozpoczęciem robót związanych z wykonaniem warstw nawierzchni. Wcześniejsze przystąpienie do wykonania koryta oraz profilowania i zagęszczania podłoża, jest możliwe wyłącznie za zgodą Inżyniera, w korzystnych warunkach atmosferycznych. W wykonanym korycie oraz po wyprofilowanym i zagęszczonym podłożu nie może odbywać się ruch budowlany, niezwiązany bezpośrednio z wykonaniem pierwszej warstwy nawierzchni.

42 5.3. Wykonanie koryta D Paliki lub szpilki do prawidłowego ukształtowania koryta w planie i profilu powinny być wcześniej przygotowane. Paliki lub szpilki należy ustawiać w osi drogi i w rzędach równoległych do osi drogi lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 metrów. Rodzaj sprzętu, a w szczególności jego moc należy dostosować do rodzaju gruntu, w którym prowadzone są roboty i do trudności jego odspojenia. Koryto można wykonywać ręcznie, gdy jego szerokość nie pozwala na zastosowanie maszyn, na przykład na poszerzeniach lub w przypadku robót o małym zakresie. Sposób wykonania musi być zaakceptowany przez Inżyniera. Grunt odspojony w czasie wykonywania koryta powinien być wykorzystany zgodnie z ustaleniami dokumentacji projektowej i ST, tj. wbudowany w nasyp lub odwieziony na odkład w miejsce wskazane przez Inżyniera. Profilowanie i zagęszczenie podłoża należy wykonać zgodnie z zasadami określonymi w pkt Profilowanie i zagęszczanie podłoża Przed przystąpieniem do profilowania podłoże powinno być oczyszczone ze wszelkich zanieczyszczeń. Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża. Zaleca się, aby rzędne terenu przed profilowaniem były, o co najmniej 5 cm wyższe niż projektowane rzędne podłoża. Jeżeli powyższy warunek nie jest spełniony i występują zaniżenia poziomu w podłożu przewidzianym do profilowania, Wykonawca powinien spulchnić podłoże na głębokość zaakceptowaną przez Inżyniera, dowieźć dodatkowy grunt spełniający wymagania obowiązujące dla górnej strefy korpusu, w ilości koniecznej do uzyskania wymaganych rzędnych wysokościowych i zagęścić warstwę do uzyskania wartości wskaźnika zagęszczenia, określonych w tablicy 1. Do profilowania podłoża należy stosować równiarki. Ścięty grunt powinien być wykorzystany w robotach ziemnych lub w inny sposób zaakceptowany przez Inżyniera. Bezpośrednio po profilowaniu podłoża należy przystąpić do jego zagęszczania. Zagęszczanie podłoża należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od podanego w tablicy 1. Wskaźnik zagęszczenia należy określać zgodnie z BN-77/ [5]. Tablica 1. Minimalne wartości wskaźnika zagęszczenia podłoża (I s) Strefa korpusu Autostrad i dróg ekspresowych Minimalna wartość I s dla: Innych dróg Ruch ciężki i bardzo ciężki Ruch mniejszy od ciężkiego Górna warstwa o grubości 20 cm 1,03 1,00 1,00 Na głębokości od 20 do 50 cm od powierzchni podłoża 1,00 1,00 0,97 W przypadku, gdy gruboziarnisty materiał tworzący podłoże uniemożliwia przeprowadzenie badania zagęszczenia, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych. Należy określić pierwotny i wtórny moduł odkształcenia podłoża według BN-64/ [3]. Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekraczać 2,2. Wilgotność gruntu podłoża podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% Utrzymanie koryta oraz wyprofilowanego i zagęszczonego podłoża Podłoże (koryto) po wyprofilowaniu i zagęszczeniu powinno być utrzymywane w dobrym stanie. Jeżeli po wykonaniu robót związanych z profilowaniem i zagęszczeniem podłoża nastąpi przerwa w robotach i Wykonawca nie przystąpi natychmiast do układania warstw nawierzchni, to powinien on zabezpieczyć podłoże przed nadmiernym zawilgoceniem, na przykład przez rozłożenie folii lub w inny sposób zaakceptowany przez Inżyniera. Jeżeli wyprofilowane i zagęszczone podłoże uległo nadmiernemu zawilgoceniu, to do układania kolejnej warstwy można przystąpić dopiero po jego naturalnym osuszeniu. Po osuszeniu podłoża Inżynier oceni jego stan i ewentualnie zaleci wykonanie niezbędnych napraw. Jeżeli zawilgocenie nastąpiło wskutek zaniedbania Wykonawcy, to naprawę wykona on na własny koszt.

43 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów D Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych i zagęszczenia koryta i wyprofilowanego podłoża podaje tablica 2. Tablica 2. Lp. Częstotliwość oraz zakres badań i pomiarów wykonanego koryta i wyprofilowanego podłoża Wyszczególnienie badań i pomiarów 1 Szerokość koryta 10 razy na 1 km Minimalna częstotliwość badań i pomiarów 2 Równość podłużna co 20 m na każdym pasie ruchu 3 Równość poprzeczna 10 razy na 1 km 4 Spadki poprzeczne *) 10 razy na 1 km 5 Rzędne wysokościowe 6 7 Ukształtowanie osi w planie *) Zagęszczenie, wilgotność gruntu podłoża co 25 m w osi jezdni i na jej krawędziach dla autostrad i dróg ekspresowych, co 100 m dla pozostałych dróg co 25 m w osi jezdni i na jej krawędziach dla autostrad i dróg ekspresowych, co 100 m dla pozostałych dróg w 2 punktach na dziennej działce roboczej, lecz nie rzadziej niż raz na 600 m 2 *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Szerokość koryta (profilowanego podłoża) Szerokość koryta i profilowanego podłoża nie może różnić się od szerokości projektowanej o więcej niż +10 cm i -5 cm Równość koryta (profilowanego podłoża) Nierówności podłużne koryta i profilowanego podłoża należy mierzyć 4-metrową łatą zgodnie z normą BN-68/ [4]. Nierówności poprzeczne należy mierzyć 4-metrową łatą. Nierówności nie mogą przekraczać 20 mm Spadki poprzeczne Spadki poprzeczne koryta i profilowanego podłoża powinny być zgodne z dokumentacją projektową z tolerancją 0,5% Rzędne wysokościowe Różnice pomiędzy rzędnymi wysokościowymi koryta lub wyprofilowanego podłoża i rzędnymi projektowanymi nie powinny przekraczać +1 cm, -2 cm Ukształtowanie osi w planie Oś w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż 3 cm dla autostrad i dróg ekspresowych lub więcej niż 5 cm dla pozostałych dróg Zagęszczenie koryta (profilowanego podłoża) Wskaźnik zagęszczenia koryta i wyprofilowanego podłoża określony wg BN-77/ [5] nie powinien być mniejszy od podanego w tablicy 1. Jeśli jako kryterium dobrego zagęszczenia stosuje się porównanie wartości modułów odkształcenia, to wartość stosunku wtórnego do pierwotnego modułu odkształcenia, określonych zgodnie z normą BN-64/ [3] nie powinna być większa od 2,2. Wilgotność w czasie zagęszczania należy badać według PN-B [2]. Wilgotność gruntu podłoża powinna być równa wilgotności optymalnej z tolerancją od -20% do + 10%.

44 6.3. Zasady postępowania z wadliwie wykonanymi odcinkami koryta (profilowanego podłoża) D Wszystkie powierzchnie, które wykazują większe odchylenia cech geometrycznych od określonych w punkcie 6.2 powinny być naprawione przez spulchnienie do głębokości co najmniej 10 cm, wyrównanie i powtórne zagęszczenie. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanego i odebranego koryta. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 koryta obejmuje: prace pomiarowe i roboty przygotowawcze, odspojenie gruntu z przerzutem na pobocze i rozplantowaniem, załadunek nadmiaru odspojonego gruntu na środki transportowe i odwiezienie na odkład lub nasyp, profilowanie dna koryta lub podłoża, zagęszczenie, utrzymanie koryta lub podłoża, przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-/B Kruszywa mineralne. Badania. Oznaczanie wilgotności 3. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 4. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 5. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu

45 D SPECYFIKACJA TECHNICZNA D POŁĄCZENIE MIĘDZYWARSTWOWE NAWIERZCHNI DROGOWEJ EMULSJĄ ASFALTOWĄ Marciszów, 2018

46 1. WSTĘP 1.1. Przedmiot ST D Przedmiotem niniejszej ogólnej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z połączeniem międzywarstwowym emulsją asfaltową warstw nawierzchni drogowej Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem połączeń międzywarstwowych warstw z mieszanek mineralno-asfaltowych i warstwy podbudowy znajdujących się w ciągu drogi. Połączenia międzywarstwowe mają zadanie powiązania warstw nawierzchni w jeden monolit, co jest konieczne ze względu na nośność (przenoszenie obciążeń na podłoże) oraz zapobieganie sfalowaniu, koleinowaniu a także łuszczeniu się nawierzchni. Połączenia międzywarstwowe wykonuje się z zasady przez skropienie emulsją asfaltową. W ST podano wymagania, dotyczące połączeń międzywarstwowych układanych warstw asfaltowych z betonu asfaltowego, asfaltu porowatego, mieszanek SMA i BBTM na warstwach asfaltowych oraz podbudowach z kruszyw Określenia podstawowe Nawierzchnia konstrukcja składająca się z jednej lub kilku warstw, służących do przejmowania i rozkładania na podłoże obciążeń od ruchu pojazdów Warstwa element konstrukcji nawierzchni zbudowany z jednego materiału, który może składać się z jednej lub wielu warstw układanych w pojedynczej operacji Warstwa ścieralna górna warstwa nawierzchni będąca w bezpośrednim kontakcie z kołami pojazdów Warstwa wiążąca warstwa nawierzchni między warstwą ścieralną a podbudową Podbudowa główny element konstrukcyjny nawierzchni przenoszący obciążenia na warstwę podłoża, który może być ułożony w jednej lub kilku warstwach Mieszanka mineralno-asfaltowa mieszanka kruszywa i lepiszcza asfaltowego Beton asfaltowy mieszanka mineralno-asfaltowa, w której kruszywo o uziarnieniu ciągłym lub nieciągłym tworzy strukturę wzajemnie klinującą się Mieszanka SMA mieszanka mastyksowo-grysowa, będąca mieszanką mineralno-asfaltową, składająca się z grubego łamanego kruszywa o nieciągłym uziarnieniu, związanego zaprawą mastyksową Mieszanka BBTM beton asfaltowy do bardzo cienkich warstw grubości od 20 do 30 mm, w którym kruszywo ma nieciągłe uziarnienie i tworzy połączenia ziarno do ziarna, co zapewnia uzyskanie otwartej tekstury Asfalt lany mieszanka mineralno-asfaltowa o bardzo małej zawartości wolnych przestrzeni, w której objętość wypełniacza i lepiszcza jest większa niż objętość wolnych przestrzeni w kruszywie Asfalt porowaty mieszanka mineralno-asfaltowa o bardzo dużej zawartości połączonych wolnych przestrzeni, które umożliwiają przepływ wody i powietrza, co zapewnia właściwości drenażowe i zmniejszające hałas Emulsja asfaltowa emulsja będąca zawiesiną asfaltu w wodzie, w której fazą zdyspergowaną (rozproszoną) jest asfalt, a fazą ciągłą jest woda lub roztwór wodny Kationowa emulsja asfaltowa emulsja, w której emulgator nadaje dodatnie ładunki cząstkom zdyspergowanego asfaltu Emulsja asfaltowa modyfikowana polimerami emulsja, w której asfalt jest modyfikowany polimerami albo jest to emulsja modyfikowana lateksem kationowym Połączenie międzywarstwowe związanie asfaltowych warstw konstrukcyjnych nawierzchni i podbudowy z kruszyw przez skropienie warstwy dolnej emulsją asfaltową w celu zwiększenia wytrzymałości zespołu warstw (dolnej i górnej) i uniemożliwienia penetracji wody między warstwami.

47 D Mieszanka niezwiązana ziarnisty materiał (kruszywa naturalne, sztuczne, z recyklingu lub mieszaniny tych kruszyw), który jest stosowany do wykonania ulepszonego podłoża gruntowego lub warstw konstrukcji nawierzchni dróg Mieszanka związana spoiwem hydraulicznym mieszanka z kruszywa naturalnego, sztucznego, z recyklingu lub ich mieszanina oraz spoiwa hydraulicznego, w której następuje wiązanie i twardnienie na skutek reakcji hydraulicznych Kategoria ruchu (KR1-KR7) obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) według Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych [21] Symbole i skróty AC - beton asfaltowy (ang. Asphalt Concrete) BBTM - beton asfaltowy do bardzo cienkich warstw (franc. Béton bitumineux trés mince) MA - asfalt lany (ang. Mastic Asphalt) mma - mieszanka mineralno asfaltowa PA - asfalt porowaty (ang. Porous Asphalt) ph - wykładnik stężenia jonów wodorowych SMA - mastyks grysowy (ang. Stone Mastic Asphalt) WMS - wysoki moduł sztywności %(m/m) - ułamek masowy wyrażony w procentach Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w Wymagania ogólne [1] pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową ST D-M- Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub ST Rodzaje materiałów do wykonania połączenia międzywarstwowego Do wykonania połączenia międzywarstwowego mogą być stosowane następujące materiały: a) kationowe emulsje asfaltowe (niemodyfikowane), b) kationowe emulsje asfaltowe modyfikowane polimerami, c) kruszywo (grysy) do posypania emulsji Kationowe emulsje asfaltowe Rodzaje i właściwości kationowych emulsji asfaltowych W emulsjach kationowych cząstki w emulsji jonowej mają dodatnią polarność wg PN-EN 1430 [6]. Kationowe emulsje asfaltowe powinny odpowiadać wymaganiom Załącznika krajowego NA (normatywnego) do normy PN-EN [19], w którym umieszczono następujące trzy krajowe emulsje asfaltowe przeznaczone do złączania warstw asfaltowych nawierzchni: 1. C60B3 ZM, 2. C60BP3 ZM, 3. C60B10 ZM/R. Pełne nazwy i zastosowanie powyższych emulsji asfaltowych wyspecyfikowano w tablicy 1. Tablica 1. Nazwa i zastosowanie emulsji asfaltowych wg Załącznika krajowego NA do PN-EN [19] Lp. Oznaczenie kodowe emulsji Pełna nazwa emulsji Zalecane zastosowanie

48 1 C60B3 ZM 2 C60BP3 ZM 3 C60B10 ZM/R Kationowa emulsja asfaltowa o zawartości lepiszcza 60%, wyprodukowana z asfaltu drogowego, o klasie indeksu rozpadu 3, przeznaczona do złączania warstw konstrukcyjnych nawierzchni Kationowa emulsja asfaltowa o zawartości lepiszcza 60%, wyprodukowana z asfaltu modyfikowanego polimerami, o klasie indeksu rozpadu 3, przeznaczona do złączania warstw konstrukcyjnych nawierzchni Kationowa emulsja asfaltowa o zawartości lepiszcza 60%, wyprodukowana z asfaltu drogowego, o klasie indeksu rozpadu 10, przeznaczona do recyklingu nawierzchni oraz do złączania warstw konstrukcyjnych nawierzchni D Do złączania warstw asfaltowych, wykonanych z asfaltów niemodyfikowanych na drogach obciążonych ruchem od KR1 do KR7 Do złączania wszystkich warstw asfaltowych na drogach obciążonych ruchem od KR1 do KR7 Do recyklingu nawierzchni obciążonych ruchem od KR1 do KR7 oraz do złączania wszystkich rodzajów warstw z wyłączeniem warstw asfaltowych wykonanych z asfaltów modyfikowanych, wbudowywanych na drogach obciążonych ruchem od KR1 do KR7 Kationowe emulsje asfaltowe, przeznaczone do wykonania połączeń międzywarstwowych powinny spełniać wymagania określone w tablicy 2. Tablica 2. Wymagania dotyczące krajowych emulsji asfaltowych do wykonania połączeń międzywarstwowych wg Załącznika krajowego do PN-EN [19] Lp. Właściwość Metoda badania 1. Zawartość lepiszcza 2. Indeks rozpadu Pozostałość na sicie Czas wypływu Ø 2 mm przy 40 C Przyczep-ność do kruszywa referencyjnego Pozostałość na sicie po 7 dniach magazynowania, sito 0,5 mm Asfalt odzyskany i stabilizowany Penetracja w 25 C asfaltu odzyskanego Temperatura pięknienia asfaltu PN-EN 1428[4] PN-EN [14] PN-EN 1429[5] PN-EN [10] PN-EN 13614[17] (badanie na kruszywie bazaltowym) PN-EN 1429[5] PN-EN [12] i PN-EN [13] PN-EN 1426[2] PN-EN 1427[3] Jednostka Wymagania dotyczące emulsji (klasa) b C60B3 ZM C60BP3 ZM C60B10 ZM/R %(m/m) 58 do 62(6) 58 do 62(6) 58 do 62(6) g/100 g (3) (3) NR a (0) % (m/m) 0,2 (3) 0,2 (3) 0,2 (3) S (3) (3) (3) % powierzchni NR a (0) NR a (0) 75 (2) % (m/m) 0,2 (3) 0,2 (3) 0,2 (3) 0,1 mm 100 (3) 100 (3) 100 (3) - C 43 (6) 46 (5) 43 (6)

49 odzyskanego 9. Energia kohezji 10. Nawrót sprężysty w 25 C PN-EN [16]i PN-EN 13703[18] PN-EN 13398[15] J/cm 2 NR a (0) a NR No Requirements (brak wymagań) b Klasa wymagania podana jest w nawiasie obok wymagania liczbowego Składowanie emulsji asfaltowej Wartość deklarowana NR a (0) % NR a (0) 50 (5) NR a (0) D Emulsję można magazynować w opakowaniach transportowych lub stacjonarnych zbiornikach pionowych z nalewaniem od dna. Przy przechowywaniu emulsji asfaltowej należy przestrzegać zasad ustalonych przez producenta w celu zachowania ich jakości Grysy do posypania emulsji Do posypania emulsji asfaltowej, którą spryskano podbudowę z gruntu lub kruszywa związanego spoiwem hydraulicznym (patrz tab. 5 i 6) należy stosować kruszywo (grysy) 2/5 mm w celu uzyskania membrany poprawiającej połączenie międzywarstwowe oraz zmniejszające ryzyko spękań odbitych. Kruszywo powinno spełniać wymagania dla kruszyw warstwy ścieralnej na drodze. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: a) sprzęt do oczyszczenia warstw nawierzchni szczotki mechaniczne, sprężarki, zbiorniki z wodą, szczotki ręczne, b) sprzęt do skrapiania emulsją asfaltową warstw nawierzchni Należy używać skrapiarki wyposażonej w urządzenia pomiarowo-kontrolne pozwalające na sprawdzanie i regulowanie następujących parametrów: temperatury rozkładanego lepiszcza, ciśnienia lepiszcza w kolektorze, obrotów pompy dozującej emulsję, prędkości poruszania się skrapiarki, wysokości i długości kolektora, ilości dozowanej emulsji (dozator), przy czym skrapiarka powinna zapewnić rozkładanie emulsji z tolerancją ± 10% od ilości założonej. Zbiornik na lepiszcze skrapiarki powinien być izolowany termicznie tak, aby było możliwe zachowanie stałej temperatury lepiszcza. Wykonawca powinien posiadać aktualne świadectwo cechowania skrapiarki. Sprzęt powinien odpowiadać wymaganiom określonym w dokumentacji projektowej, ST, instrukcjach producentów lub propozycji Wykonawcy i powinien być zaakceptowany przez Inżyniera. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne [1] pkt 4.

50 4.2. Transport materiałów D Materiały sypkie (kruszywa) można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Emulsja asfaltowa może być transportowana w cysternach, autocysternach, skrapiarkach, beczkach i innych opakowaniach pod warunkiem, że nie będą korodowały pod wpływem emulsji i nie będą powodowały jej rozpadu. Zbiorniki przeznaczone do transportu emulsji powinny być czyste i nie powinny zawierać resztek innych lepiszczy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Sposób wykonania robót powinien być zgodny z dokumentacją projektową i ST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załączniku. Podstawowe czynności przy wykonywaniu robót obejmują: roboty przygotowawcze, oczyszczenie warstwy przed skropieniem, odcinek próbny, skropienie warstw nawierzchni, roboty wykończeniowe Roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera: ustalić lokalizację terenu robót, przeprowadzić szczegółowe wytyczenie robót, usunąć przeszkody utrudniające wykonanie robót, wprowadzić oznakowanie drogi na okres robót, zgromadzić materiały i sprzęt potrzebne do rozpoczęcia robót Oczyszczenie warstwy przed skropieniem Oczyszczenie warstwy nawierzchni przed skropieniem polega na usunięciu luźnego materiału, brudu, błota, kurzu, plam oleju itp. przy użyciu szczotek mechanicznych, a w razie potrzeby wody pod ciśnieniem i ew. absorbentów. W miejscach trudno dostępnych należy używać szczotek ręcznych. Na terenach niezabudowanych, bezpośrednio przed skropieniem warstwę nawierzchni można oczyścić przy użyciu sprężonego powietrza Warunki wykonywania robót Temperatura podłoża w czasie skrapiania emulsją asfaltową powinna wynosić co najmniej +5 C. Nie zaleca się wykonywania skrapiania podczas opadów atmosferycznych lub po nich. Temperatury stosowania emulsji asf. powinny mieścić się w przedziałach podanych w tablicy 3. Tablica 3. Temperatury stosowania emulsji asfaltowych Lp. Rodzaj emulsji Temperatury ( C) 1 Emulsja asfaltowa od 40 do 70 2 Emulsja asfaltowa modyfikowana polimerem od 50 do Odcinek próbny Jeżeli w ST przewidziano potrzebę wykonania odcinka próbnego, to przed rozpoczęciem robót, w terminie uzgodnionym z Inżynierem, Wykonawca powinien wykonać odcinek próbny w celu: 1) stwierdzenia czy właściwy jest sprzęt do skropienia emulsją asfaltową, 2) określenia poprawności dozowania emulsji. Na odcinku próbnym Wykonawca powinien użyć takich materiałów oraz sprzętu jakie będą stosowane do wykonania skropienia warstwy. Powierzchnia odcinka próbnego powinna być uzgodniona z Inżynierem. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera.

51 D Wykonawca może przystąpić do wykonywania skropienia po zaakceptowaniu wyników prób na odcinku próbnym przez Inżyniera Wykonanie skropienia warstw nawierzchni emulsją asfaltową Zastosowanie emulsji asfaltowej Rodzaj zastosowanej emulsji powinien być dostosowany do rodzaju łączonych materiałów zgodnie z tablicą 1, z zastrzeżeniami:. a) Kationowe emulsje asfaltowe modyfikowane polimerami stosuje się zwłaszcza pod cienkie warstwy asfaltowe na gorąco oraz do łączenia geosyntetyków z warstwami asfaltowymi nawierzchni. b) W przypadku stosowania emulsji asfaltowej do skropienia podłoża z warstwy niezwiązanej lub warstwy związanej hydraulicznie należy użyć emulsję o indeksie rozpadu od 120 do 180, a do skropienia podłoża zawierającego spoiwo hydrauliczne emulsję o ph większym niż 4. c) Na podbudowie z chudego betonu i podbudowie związanej spoiwem hydraulicznym w przypadku tworzenia membrany poprawiającej połączenie oraz przeciwdziałającej spękaniom odbitym (przeciwspękaniowej) stosuje się powtórne skropienie emulsją z asfaltu modyfikowanego, którą posypuje się kruszywem (grysem) 2/5 mm. d) Skropienia lepiszczem nie należy stosować na izolacji przeciwwodnej obiektów inżynierskich oraz na podłożu pod asfalt lany. W wypadku podłoża z izolacji przeciwwodnej należy postępować według wskazań producenta lub zapisów w normach. Jeśli w dokumentacji projektowej lub ST nie określono rodzaju stosowanej emulsji asfaltowej, to jej rodzaj należy przyjąć według ogólnych ustaleń jak powyżej oraz zaleceń podanych w tablicy 4, po zaakceptowaniu rodzaju emulsji przez Inżyniera. Tablica 4. Zalecane emulsje asfaltowe do połączeń międzywarstwowych Lp. Rodzaj połączenia międzywarstwowego Emulsja asfaltowa 1 Podbudowa z AC i AC WMS na podbudowie tłuczniowej i na podbudowie z kruszywa niezwiązanego C60B10 ZM/R 2 Podbudowa z AC i AC WMS na nawierzchni asfaltowej o chropawej powierzchni 1) Podbudowa z AC i AC WMS na podbudowie z chudego betonu i 3 podbudowie z gruntu lub kruszywa związanego spoiwem hydraulicznym (do sklejenia warstw) C60B10 ZM/R 2) 4 Podbudowa z AC i AC WMS na podbudowie z chudego betonu i podbudowie z gruntu lub kruszywa związanego spoiwem hydraulicznym (do stworzenia membrany poprawiającej połączenie i C60BP3 ZM 3) przeciwspękaniowej) 5 Warstwa wiążąca z AC i AC WMS na podbudowie asfaltowej C60B3 ZM 4) 6 Warstwa wiążąca z PA na podbudowie asfaltowej C60BP3 ZM 7 Warstwa ścieralna z AC na warstwie wiążącej asfaltowej C60B3 ZM 4) 8 Warstwa ścieralna z SMA, BBTM i PA na warstwie wiążącej asfaltowej C60BP3 ZM 1) Rodzaj emulsji należy przyjąć w zależności od stanu nawierzchni, np. przy dużym braku lepiszcza startego przez koła pojazdów i znacznym stopniu porowatości nawierzchni C60B10 ZM/R, przy dość dużej szczelności nawierzchni C60B3 ZM, w celu zapewnienia większej wytrzymałości połączeniu międzywarstwowemu C60BP3 ZM 2) Zalecana emulsja o ph > 4 3) Emulsja posypana grysem 2/5 mm 4) Można rozważyć stosowanie emulsji C60BP3 ZM w celu uzyskania większej wytrzymałości na ścinanie w połączeniu międzywarstwowym Określenie ilości skropienia emulsją Określenie ilości skropienia emulsją na drodze należy wykonać według PN-EN [8]. Zalecane ilości skropienia emulsją asfaltową w przeliczeniu na ilość pozostałego lepiszcza (asfaltu) podano w tablicy 5.

52 D Pod warstwę mieszanki BBTM oraz asfaltu porowatego PA (jeżeli są dwie warstwy PA, to pod niższą warstwę) należy stosować zwiększoną ilość skropienia lepiszczem, zbliżoną do górnej granicy wymagań podanych w tablicy 5. Tablica 5. Zalecane ilości pozostałego lepiszcza (po odparowaniu wody) do skropienia emulsją asfaltową podłoża pod warstwę asfaltową Układana warstwa asfaltowa Podbudowa z betonu asfaltowego AC lub AC WMS Podłoże pod warstwę asfaltową Ilość pozostałego lepiszcza [kg/m 2 ] Podbudowa/nawierzchnia tłuczniowa 0,7 1,0 Podbudowa z kruszywa niezwiąza-nego (stabilizowanego mechanicznie) 0,5 0,7 Podbudowa z chudego betonu lub gruntu 0,3 0,5 (kruszywa) związanego spoiwem + 0,7 1,0 hydraulicznym Nawierzchnia asfaltowa o chropowatej powierzchni 0,2 0,5 Warstwa wiążąca z betonu asfaltowego AC lub AC WMS Podbudowa asfaltowa 0,3 0,5 Warstwa wiążąca z asfaltu porowatego PA Podbudowa asfaltowa 2,0 3,0 c) Warstwa ścieralna z betonu asfaltowego AC Warstwa wiążąca asfaltowa 0,1 0,3 Warstwa ścieralna z mieszanki SMA Warstwa wiążąca asfaltowa 0,1 0,3 c) Warstwa ścieralna z mieszanki BBTM Warstwa wiążąca asfaltowa 0,4 0,8 c) Warstwa ścieralna z asfaltu porowatego PA d) c), d) Warstwa wiążąca asfaltowa 2,0 3,0 a) zalecana emulsja o ph > 4 wg PN-EN 12850[11] b) zalecana emulsja modyfikowana polimerem posypana grysem 2/5 mm w celu uzyskania membrany poprawiającej połączenie oraz zmniejszającej ryzyko spękań odbitych c) zalecana emulsja modyfikowana polimerem; ilość emulsji należy dobrać z uwzględnieniem stanu podłoża oraz porowatości mieszanki SMA, BBTM lub PA, jeżeli mieszanka ma większą zawartość wolnych przestrzeni, to należy użyć większą ilość lepiszcza do skropienia, które po ułożeniu warstwy ścieralnej uszczelni ją d) jeżeli warstwa wiążąca jest z asfaltu porowatego, to nie należy stosować skropienia Wykonanie skropienia emulsją Skrapianie podłoża należy wykonywać równomiernie stosując rampy do skrapiania, np. skrapiarki do lepiszczy asfaltowych. Dopuszcza się skrapianie ręczne lancą w miejscach trudno dostępnych (np. przy ściekach ulicznych) oraz przy urządzeniach usytuowanych w nawierzchni lub ją ograniczających (np. studzienki, krawężniki). W razie potrzeby urządzenia te należy zabezpieczyć przed zabrudzeniem. W wypadku dużej ilości pozostałej emulsji, np. powyżej 0,5 kg/m 2, może być konieczne wykonanie skropienia w kilku warstwach, aby zapobiec spłynięciu i powstaniu kałuż lepiszcza. Skropioną warstwę Wykonawca powinien zabezpieczyć przed uszkodzeniem, dopuszczając tylko niezbędny ruch budowlany. Warstwa skropiona emulsją asfaltową, przed ułożeniem na niej warstwy asfaltowej, powinna być pozostawiona na czas niezbędny do umożliwienia odparowania wody: 8 h w wypadku zastosowania więcej niż 1,0 kg/m 2, 1 h w wypadku zastosowania od 0,5 do 1,0 kg/m 2, 0,5 h w wypadku zastosowania do 0,5 kg/m 2. Czas ten nie dotyczy skrapiania rampą zamontowaną na rozkładarce Roboty wykończeniowe Roboty wykończeniowe, zgodne z dokumentacją projektową, ST lub wskazaniami Inżyniera, dotyczą prac związanych z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: odtworzenie przeszkód czasowo usuniętych, uzupełnienie zniszczonych w czasie robót istniejących elementów drogowych lub terenowych,

53 roboty porządkujące otoczenie terenu robót, usunięcie oznakowania drogi wprowadzonego na okres robót. D KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (np. stwierdzenie o oznakowaniu materiału znakiem CE lub znakiem budowlanym B, certyfikat zgodności, deklarację zgodności, aprobatę techniczną, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje tablica 6. Tablica 6. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. 1 Wyszczególnienie robót Lokalizacja i zgodność granic terenu robót z dokumentacją projektową Częstotliwość badań 1 raz Wartości dopuszczalne Wg pktu 5 i dokumentacji projektowej 2 Roboty przygotowawcze Ocena ciągła Wg pktu Czystość podłoża (sprawdzona wizualnie) Ocena ciągła Wg pktu Sprawdzenie jednorodności skropienia 5 Wytrzymałość na ścinanie połączenia między warstwami m 2 1) 1 próbka na m 2 wykonanej nawierzchni Wg pktu ) Wg tab. 7 3) 6 Wykonanie robót wykończeniowych Ocena ciągła Według punktu 5.8 1) Częstotliwość badań: raz na 2000 m 2 przy wielkości powierzchni do skropienia do 6000 m 2 i raz na 3000 m 2 przy wielkości powierzchni do skropienia powyżej 6000 m 2. 2) Dopuszczalne odchylenia ilości dozowanej emulsji na 1 m 2 : ± 10%. Dopuszczalne odchylenia szerokości dozowanej warstwy emulsji: ± 10 cm. 3) Badanie połączenia międzywarstwowego powinno być wykonywane w nawierzchniach dróg o kategorii ruchu KR3 KR7. Częstość pobierania próbek powinna wynosić: 1 próbka na m 2 wykonanej nawierzchni. Badanie wytrzymałości na ścinanie połączenia między warstwami może być wykonane na rdzeniach wyciętych z nawierzchni oraz na próbkach wykonanych w laboratorium. Umowną miarą współpracy układanej warstwy asfaltowej z powierzchnią podłoża pod układaną warstwą jest maksymalna wartość siły ścinającej w połączeniu międzywarstwowym w temperaturze nominalnej +20 C. Sposób wykonania badania został podany w Instrukcji laboratoryjnego badania sczepności międzywarstwowej warstw asfaltowych wg metody Leutnera i wymagania techniczne sczepności, GDDKiA, Gdańsk, 2014 [23]. Wymagana wytrzymałość na ścinanie podana jest w tablicy 7. Tablica 7. Wymagana wytrzymałość na ścinanie połączenia między warstwami nawierzchni Lp. Połączenie między warstwami nawierzchni Wymagana wytrzymałość na ścinanie, MPa, na drogach o kategorii ruchu KR1 KR2 KR3 KR6 1 ścieralnej/wiążącej 1) brak wymagań 1,3

54 2 wiążącej/podbudowy brak wymagań 0,8 3 podbudowy/podbudowy 2) brak wymagań 0,8 1) Nie dotyczy warstw kompaktowych 2) Jeśli podbudowa składa się z kilku warstw asfaltowych D OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) oczyszczonej i skropionej powierzchni warstwy. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności pkt 9. Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne [1] 9.2. Cena jednostki obmiarowej Cena wykonania jednostki obmiarowej (1 m 2 ) obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, dostarczenie materiałów i sprzętu, oczyszczenie warstw konstrukcyjnych nawierzchni, skropienie emulsją warstw konstrukcyjnych nawierzchni, przeprowadzenie wymaganych pomiarów i badań, uporządkowanie terenu robót i jego otoczenia, roboty wykończeniowe, odwiezienie sprzętu. Wszystkie roboty powinny być wykonane według wymagań dokumentacji projektowej, ST, specyfikacji technicznej i postanowień Inżyniera Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą ST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (ST) 1. D-M Wymagania ogólne Normy 2. PN-EN 1426 Asfalty i produkty asfaltowe Oznaczanie penetracji igłą 3. PN-EN 1427 Asfalty i produkty asfaltowe Oznaczanie temperatury mięknienia Metoda Pierścień i Kula 4. PN-EN 1428 Asfalty i lepiszcza asfaltowe Oznaczanie zawartości wody w emulsjach asfaltowych Metoda destylacji azeotropowej 5. PN-EN 1429 Asfalty i lepiszcza asfaltowe Oznaczanie pozostałości na sicie emulsji asfaltowych oraz trwałości podczas magazynowania metodą pozostałości na sicie 6. PN-EN 1430 Asfalty i produkty asfaltowe Oznaczanie polarności cząstek w emulsjach

55 asfaltowych 7. PN-EN 1431 Asfalty i lepiszcza asfaltowe Oznaczanie zawartości asfaltu i olejów destylacyjnych w emulsjach asfaltowych metodą destylacji 8. PN-EN Powierzchniowe utrwalanie Metody badań Część 1: Dozowanie i poprzeczny rozkład lepiszcza i kruszywa 9. PN-EN Asfalty i lepiszcza asfaltowe Wymagania dla asfaltów drogowych 10. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie czasu wypływu lepkościomierzem wypływowym. Część 1: Emulsje asfaltowe 11. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie wartości ph emulsji asfaltowych 12. PN-EN Asfalty i lepiszcza asfaltowe -- Odzyskiwanie lepiszcza z emulsji asfaltowych lub asfaltów upłynnionych lub fluksowanych -- Część 1: Odzyskiwanie metodą odparowania 13 PN-EN Asfalty i lepiszcza asfaltowe -- Odzyskiwanie lepiszcza z emulsji asfaltowych lub asfaltów upłynnionych lub fluksowanych -- Część 2: Stabilizacja po odzyskaniu metodą odparowania 14. PN-EN Asfalty i lepiszcza asfaltowe Badanie rozpadu Część 1: Oznaczanie indeksu rozpadu kationowych emulsji asfaltowych, metoda z wypełniaczem mineralnym 15. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie nawrotu sprężystego asfaltów modyfikowanych 16. PN-EN Asfalty i lepiszcza asfaltowe -- Oznaczanie siły rozciągania asfaltów modyfikowanych, metoda z duktylometrem 17. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie przyczepności emulsji asfaltowych przez zanurzenie w wodzie 18. PN-EN Asfalty i lepiszcza asfaltowe -- Oznaczanie energii odkształcenia 19. PN-EN Asfalty i lepiszcza asfaltowe Zasady klasyfikacji kationowych emulsji asfaltowych 20. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji asfaltów modyfikowanych polimerami D Inne dokumenty 21. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych - Zarządzenie nr 31 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 16 czerwca 2014 r. 22. WT Mieszanki mineralno-asfaltowe - Zarządzenie nr 54 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 18 listopada 2014 r. 23. Instrukcja laboratoryjnego badania sczepności międzywarstwowej warstw asfaltowych wg metody Leutnera i wymagania techniczne sczepności, GDDKiA, Gdańsk, 2014, [Internet, dostęp ] DZYWARSTWOWEJ% pdf 11. ZAŁĄCZNIKI ZAŁĄCZNIK 1 POŁĄCZENIA MIĘDZYWARSTWOWE CELE, ZADANIA I WYKONANIE (wg K. Błażejowski, S. Styk: Technologia warstw asfaltowych, Wydawnictwa Komunikacji i Łączności, Warszawa 2004) Definicja Połączenie międzywarstwowe jest zabiegiem wykonanym na placu budowy, mającym na celu trwałe zespolenie warstw nawierzchni drogowej. Zabieg połączenia międzywarstwowego polega na skropieniu warstwy dolnej emulsją asfaltową lub innym lepiszczem (np. asfaltem upłynnionym, który praktycznie znikł z rynku krajowego). Funkcje Połączenie międzywarstwowe warstw powierzchni spełnia następujące funkcje: zwiększa wytrzymałość zespołu warstw asfaltowych nawierzchni, uniemożliwia penetrację wody między warstwami, więc w konsekwencji zwiększa trwałość całej nawierzchni. Skuteczne połączenie warstw nawierzchni uzyskuje się przez: zazębienie, kiedy ziarna kruszywa z górnej warstwy wchodzą w zagłębienia dolnej warstwy i klinują się w nich,

56 D sklejenie, kiedy warstwa lepiszcza przenosi naprężenia pionowe (odrywające) i udział sklejenia jest dominujący przy przenoszeniu sił rozciągających (odspajających). Emulsje Praktycznie na rynku do skrapiania pozostały jedynie emulsje wodno-asfaltowe. Jeszcze do niedawna stosowano do tego celu emulsje bez specjalnego określenia, że mają to być materiały do połączeń międzywarstwowych. Od pewnego czasu produkuje się już emulsje przeznaczone właśnie do związań międzywarstwowych, według normy PN-EN oznaczone ZM. Dostępne emulsje umożliwiają ich użycie do złączania warstw wykonanych z asfaltów niemodyfikowanych oraz warstw z asfaltów modyfikowanych polimerami, a także do złączania warstw asfaltowych z podbudowami z kruszywa niezwiązanego oraz związanego spoiwem hydraulicznym. Poprawność wykonania Poprawne wykonanie połączenia międzywarstwowego nadaje nawierzchni pełną wytrzymałość. Należy zdawać sobie sprawę, że źle wykonane połączenie międzywarstwowe (np. z niewłaściwym lepiszczem lub jego niedomiarem względnie nadmiarem) może czasami więcej zaszkodzić niż pomóc. Na skutek błędnego wykonania połączeń międzywarstwowych mogą wystąpić następujące problemy: całkowity brak związania warstw, powodujący możliwość przesuwania się warstw, lepiszcze w związaniu jest zbyt miękkie i warstwa górna przesuwa się po dolnej, co powoduje pękanie i odkształcanie się górnej warstwy, zbyt dużo jest lepiszcza w związaniu i oprócz poślizgu górnej warstwy, lepiszcze wypacane jest na wierzch górnej warstwy, w mieszankach o grubym uziarnieniu (głównie w podbudowach), jest zbyt mało zaprawy w mieszance, co skutkuje powstaniem powierzchni kontaktowych tylko między grysami dolnej i górnej warstwy sklejenie występuje na mniejszej powierzchni; przypadek ten może wystąpić także, jeśli mieszanka jest rozsegregowana (najczęściej w mieszankach o uziarnieniu powyżej 20 mm). Na skutek niewłaściwego związania zwiększają się naprężenia w dolnej strefie warstw asfaltowych. Z punktu widzenia żywotności zmęczeniowej całej konstrukcji nawierzchni, większe znaczenie ma dobre związanie między dolnymi warstwami (podbudowa i warstwa wiążąca), niż między wyżej leżącymi warstwami (wiążącą i ścieralną), których związanie ma znaczenie raczej dla zapobieżenia odkształceniom powierzchniowym (sfalowaniom i koleinom). Zalecenia wykonawcze Związanie warstw asfaltowych wykonywane w miesiącach o niskiej temperaturze powietrza jest zwykle mniej skuteczne niż wykonywane podczas dobrej pogody. Znaczenie ma niska temperatura warstwy dolnej i szybkie wychładzanie układanej gorącej warstwy, co zmniejsza szanse na dobre zazębienie warstw. Niekorzystnym czynnikiem atmosferycznym może być duża wilgotność powietrza (np. jesienią), co wpływa na wilgotność powierzchni dolnej warstwy i utrudnione odparowanie wody z emulsji asfaltowej. Przy skrapianiu należy przyjmować właściwy rodzaj emulsji, odpowiednią ilość lepiszcza i zastosować równomierność skropienia. Przy używaniu do skropienia emulsji modyfikowanej zaleca się po rozpadzie emulsji zastosować posypkę z grysu 2/5 mm dla ochrony warstwy lepiszcza przed ruchem technologicznym, gdyż po rozpadzie emulsji warstwa asfaltu modyfikowanego przykleja się do opon pojazdów, co niszczy skropienie i zanieczyszcza pojazdy. Przed skropieniem betonu cementowego emulsją asfaltową warto zrosić jego powierzchnię wodą, gdyż zawsze wchłania on trochę wody i prewencyjne zroszenie zapobiegnie sztucznemu odciągnięciu wody z emulsji. Takie zroszenie wodą powinno odbyć się co najmniej kilka godzin przed skropieniem emulsją. Najlepsze efekty pod względem jednorodności skrapiania i dokładności dozowania dają typowe skrapiarki do emulsji stosowane zwykle do powierzchniowych utrwaleń. Jeśli w ciągu 24 godzin od skropienia podbudowy nieasfaltowej lub podłoża na powierzchni znajduje się jeszcze nadmiar lepiszcza, to należy je zneutralizować przez rozsypanie piasku, który je wchłonie.

57 D SPECYFIKACJA TECHNICZNA D PODBUDOWA Z KRUSZYW. WYMAGANIA OGÓLNE Marciszów, 2018

58 1. WSTĘP 1.1. Przedmiot ST D Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania ogólne dotyczące wykonania i odbioru robót związanych z wykonywaniem podbudowy z kruszyw stabilizowanych mechanicznie Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem podbudów z kruszyw stabilizowanych mechanicznie wg PN-S [21] i obejmują ST D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, Podbudowę z kruszyw stabilizowanych mechanicznie wykonuje się, zgodnie z ustaleniami podanymi w dokumentacji projektowej, jako podbudowę pomocniczą i podbudowę zasadniczą wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych [31] Określenia podstawowe Stabilizacja mechaniczna - proces technologiczny, polegający na odpowiednim zagęszczeniu w optymalnej wilgotności kruszywa o właściwie dobranym uziarnieniu Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w ST D-M Wymagania ogólne pkt 1.4 oraz w ST dotyczących poszczególnych rodzajów podbudów z kruszyw stabilizowanych mechanicznie D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne pkt Rodzaje materiałów Materiały stosowane do wykonania podbudów z kruszyw stabilizowanych mechanicznie podano w ST dotyczących poszczególnych rodzajów podbudów D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie Wymagania dla materiałów Uziarnienie kruszywa

59 D Krzywa uziarnienia kruszywa, określona według PN-B [3] powinna leżeć między krzywymi granicznymi pól dobrego uziarnienia podanymi na rysunku 1. Rysunek 1. Pole dobrego uziarnienia kruszyw przeznaczonych na podbudowy wykonywane metodą stabilizacji mechanicznej 1-2 kruszywo na podbudowę zasadniczą (górną warstwę) lub podbudowę jednowarstwową 1-3 kruszywo na podbudowę pomocniczą (dolną warstwę) Krzywa uziarnienia kruszywa powinna być ciągła i nie może przebiegać od dolnej krzywej granicznej uziarnienia do górnej krzywej granicznej uziarnienia na sąsiednich sitach. Wymiar największego ziarna kruszywa nie może przekraczać 2/3 grubości warstwy układanej jednorazowo Właściwości kruszywa Kruszywa powinny spełniać wymagania określone w tablicy 1.

60 Tablica 1. Lp. Kruszywa naturalne Wymagania Kruszywa łamane Żużel Wyszczególnienie Badania właściwości Podbudowa według zasadnicza od 2 do 10 pomocnicza od 2 do 12 zasadnicza od 2 do 10 pomocnicza od 2 do 12 zasadnicza od 2 do 10 pomocnicza od 2 do 12 1 Zawartość ziarn mniejszych niż 0,075 mm, % (m/m) PN-B [3] 2 Zawartość nadziarna, PN-B % (m/m), nie więcej niż [3] 3 Zawartość ziarn nieforemnych PN-B %(m/m), nie więcej niż [4] 4 Zawartość zanieczyszczeń organicznych, %(m/m), nie PN-B więcej niż [1] 5 Wskaźnik piaskowy po pięciokrotnym zagęszczeniu metodą I lub II wg PN-B-04481, % 6 Ścieralność w bębnie Los Angeles a) ścieralność całkowita po pełnej liczbie obrotów, nie więcej niż b) ścieralność częściowa po 1/5 pełnej liczby obrotów, nie więcej niż 7 Nasiąkliwość, %(m/m), nie od 30 do od 30 do od 30 do od 30 do 70 więcej niż 2, Mrozoodporność, ubytek masy po 25 cyklach zamraża nia, %(m/m), nie więcej niż 9 Rozpad krzemianowy i żelazawy łącznie, % (m/m), nie więcej niż 10 Zawartość związków siarki w przeliczeniu na SO 3, %(m/m), nie więcej niż 11 Wskaźnik nośności w noś mieszanki kruszywa, %, nie mniejszy niż: a) przy zagęszczeniu I S 1,00 b) przy zagęszczeniu I S 1, BN-64/ [26] PN-B [12] PN-B [6] PN-B [7] PN-B [10] PN-B [11] PN-B [9] PN-S [21] D Materiał na warstwę odsączającą Na warstwę odsączającą stosuje się: żwir i mieszankę wg PN-B [14], piasek wg PN-B [16] Materiał na warstwę odcinającą Na warstwę odcinającą stosuje się: piasek wg PN-B [16], miał wg PN-B [15], geowłókninę o masie powierzchniowej powyżej 200 g/m wg aprobaty technicznej Materiały do ulepszania właściwości kruszyw Do ulepszania właściwości kruszyw stosuje się: cement portlandzki wg PN-B [17], wapno wg PN-B [19], popioły lotne wg PN-S [23], żużel granulowany wg PN-B [18]. Dopuszcza się stosowanie innych spoiw pod warunkiem uzyskania równorzędnych efektów ulepszania kruszywa i po zaakceptowaniu przez Inżyniera. Rodzaj i ilość dodatku ulepszającego należy przyjmować zgodnie z PN-S [21] Woda Należy stosować wodę wg PN-B [20].

61 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt Sprzęt do wykonania robót D Wykonawca przystępujący do wykonania podbudowy z kruszyw stabilizowanych mechanicznie powinien wykazać się możliwością korzystania z następującego sprzętu: a) mieszarek do wytwarzania mieszanki, wyposażonych w urządzenia dozujące wodę. Mieszarki powinny zapewnić wytworzenie jednorodnej mieszanki o wilgotności optymalnej, b) równiarek albo układarek do rozkładania mieszanki, c) walców ogumionych i stalowych wibracyjnych lub statycznych do zagęszczania. W miejscach trudno dostępnych powinny być stosowane zagęszczarki płytowe, ubijaki mechaniczne lub małe walce wibracyjne. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt Transport materiałów Kruszywa można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. Transport cementu powinien odbywać się zgodnie z BN-88/ [24]. Transport pozostałych materiałów powinien odbywać się zgodnie z wymaganiami norm przedmiotowych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt Przygotowanie podłoża Podłoże pod podbudowę powinno spełniać wymagania określone w ST D Koryto wraz z profilowaniem i zagęszczeniem podłoża i ST D Roboty ziemne. Podbudowa powinna być ułożona na podłożu zapewniającym nieprzenikanie drobnych cząstek gruntu do podbudowy. Warunek nieprzenikania należy sprawdzić wzorem: D15 5 (1) d 85 w którym: D 15 - wymiar boku oczka sita, przez które przechodzi 15% ziaren warstwy podbudowy lub warstwy odsączającej, w milimetrach, d 85 - wymiar boku oczka sita, przez które przechodzi 85% ziaren gruntu podłoża, w milimetrach. Jeżeli warunek (1) nie może być spełniony, należy na podłożu ułożyć warstwę odcinającą lub odpowiednio dobraną geowłókninę. Ochronne właściwości geowłókniny, przeciw przenikaniu drobnych cząstek gruntu, wyznacza się z warunku: d O ,2 (2) w którym: d 50 - wymiar boku oczka sita, przez które przechodzi 50 % ziarn gruntu podłoża, w milimetrach, O 90 - umowna średnica porów geowłókniny odpowiadająca wymiarom frakcji gruntu zatrzymująca się na geowłókninie w ilości 90% (m/m); wartość parametru 0 90 powinna być podawana przez producenta geowłókniny. Paliki lub szpilki do prawidłowego ukształtowania podbudowy powinny być wcześniej przygotowane. Paliki lub szpilki powinny być ustawione w osi drogi i w rzędach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 m.

62 5.3. Wytwarzanie mieszanki kruszywa D Mieszankę kruszywa o ściśle określonym uziarnieniu i wilgotności optymalnej należy wytwarzać w mieszarkach gwarantujących otrzymanie jednorodnej mieszanki. Ze względu na konieczność zapewnienia jednorodności nie dopuszcza się wytwarzania mieszanki przez mieszanie poszczególnych frakcji na drodze. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w taki sposób, aby nie uległa rozsegregowaniu i wysychaniu Wbudowywanie i zagęszczanie mieszanki Mieszanka kruszywa powinna być rozkładana w warstwie o jednakowej grubości, takiej, aby jej ostateczna grubość po zagęszczeniu była równa grubości projektowanej. Grubość pojedynczo układanej warstwy nie może przekraczać 20 cm po zagęszczeniu. Warstwa podbudowy powinna być rozłożona w sposób zapewniający osiągnięcie wymaganych spadków i rzędnych wysokościowych. Jeżeli podbudowa składa się z więcej niż jednej warstwy kruszywa, to każda warstwa powinna być wyprofilowana i zagęszczona z zachowaniem wymaganych spadków i rzędnych wysokościowych. Rozpoczęcie budowy każdej następnej warstwy może nastąpić po odbiorze poprzedniej warstwy przez Inżyniera. Wilgotność mieszanki kruszywa podczas zagęszczania powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B [1] (metoda II). Materiał nadmiernie nawilgocony, powinien zostać osuszony przez mieszanie i napowietrzanie. Jeżeli wilgotność mieszanki kruszywa jest niższa od optymalnej o 20% jej wartości, mieszanka powinna być zwilżona określoną ilością wody i równomiernie wymieszana. W przypadku, gdy wilgotność mieszanki kruszywa jest wyższa od optymalnej o 10% jej wartości, mieszankę należy osuszyć. Wskaźnik zagęszczenia podbudowy wg BN-77/ [29] powinien odpowiadać przyjętemu poziomowi wskaźnika nośności podbudowy wg tablicy 1, lp Odcinek próbny Jeżeli w ST przewidziano konieczność wykonania odcinka próbnego, to co najmniej na 3 dni przed rozpoczęciem robót, Wykonawca powinien wykonać odcinek próbny w celu: stwierdzenia czy sprzęt budowlany do mieszania, rozkładania i zagęszczania kruszywa jest właściwy, określenia grubości warstwy materiału w stanie luźnym, koniecznej do uzyskania wymaganej grubości warstwy po zagęszczeniu, określenia liczby przejść sprzętu zagęszczającego, potrzebnej do uzyskania wymaganego wskaźnika zagęszczenia. Na odcinku próbnym Wykonawca powinien użyć takich materiałów oraz sprzętu do mieszania, rozkładania i zagęszczania, jakie będą stosowane do wykonywania podbudowy. Powierzchnia odcinka próbnego powinna wynosić od 400 do 800 m 2. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera. Wykonawca może przystąpić do wykonywania podbudowy po zaakceptowaniu odcinka próbnego przez Inżyniera Utrzymanie podbudowy Podbudowa po wykonaniu, a przed ułożeniem następnej warstwy, powinna być utrzymywana w dobrym stanie. Jeżeli Wykonawca będzie wykorzystywał, za zgodą Inżyniera, gotową podbudowę do ruchu budowlanego, to jest obowiązany naprawić wszelkie uszkodzenia podbudowy, spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaściwego utrzymania podbudowy obciąża Wykonawcę robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań Inżynierowi w celu akceptacji materiałów. Badania te powinny obejmować wszystkie właściwości określone w pkt 2.3 niniejszej ST Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań podano w tablicy 2. Tablica 2. Częstotliwość oraz zakres badań przy budowie podbudowy z kruszyw stabilizowanych mechanicznie

63 Lp. 1 Uziarnienie mieszanki Wyszczególnienie badań Częstotliwość badań Minimalna liczba badań na dziennej działce roboczej Maksymalna powierzchnia podbudowy przypadająca na jedno badanie (m 2 ) 2 Wilgotność mieszanki Zagęszczenie warstwy 10 próbek na m 2 4 Badanie właściwości kruszywa wg tab. 1, pkt dla każdej partii kruszywa i przy każdej zmianie kruszywa D Uziarnienie mieszanki Uziarnienie mieszanki powinno być zgodne z wymaganiami podanymi w pkt 2.3. Próbki należy pobierać w sposób losowy, z rozłożonej warstwy, przed jej zagęszczeniem. Wyniki badań powinny być na bieżąco przekazywane Inżynierowi Wilgotność mieszanki Wilgotność mieszanki powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B [1] (metoda II), z tolerancją +10% -20%. Wilgotność należy określić według PN-B [5] Zagęszczenie podbudowy Zagęszczenie każdej warstwy powinno odbywać się aż do osiągnięcia wymaganego wskaźnika zagęszczenia. Zagęszczenie podbudowy należy sprawdzać według BN-77/ [30]. W przypadku, gdy przeprowadzenie badania jest niemożliwe ze względu na gruboziarniste kruszywo, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych, wg BN-64/ [27] i nie rzadziej niż raz na 5000 m 2, lub według zaleceń Inżyniera. Zagęszczenie podbudowy stabilizowanej mechanicznie należy uznać za prawidłowe, gdy stosunek wtórnego modułu E 2 do pierwotnego modułu odkształcenia E 1 jest nie większy od 2,2 dla każdej warstwy konstrukcyjnej podbudowy Właściwości kruszywa E E 2 1 2,2 Badania kruszywa powinny obejmować ocenę wszystkich właściwości określonych w pkt Próbki do badań pełnych powinny być pobierane przez Wykonawcę w sposób losowy w obecności Inżyniera Wymagania dotyczące cech geometrycznych podbudowy Częstotliwość oraz zakres pomiarów 3. Częstotliwość oraz zakres pomiarów dotyczących cech geometrycznych podbudowy podano w tablicy Tablica 3. Częstotliwość oraz zakres pomiarów wykonanej podbudowy z kruszywa stabilizowanego mechanicznie Lp. Wyszczególnienie badań i pomiarów Minimalna częstotliwość pomiarów 1 Szerokość podbudowy 10 razy na 1 km 2 Równość podłużna 3 Równość poprzeczna 10 razy na 1 km w sposób ciągły planografem albo co 20 m łatą na każdym pasie ruchu

64 4 Spadki poprzeczne* ) 10 razy na 1 km 5 Rzędne wysokościowe co 100 m 6 Ukształtowanie osi w planie* ) co 100 m 7 Grubość podbudowy Podczas budowy: w 3 punktach na każdej działce roboczej, lecz nie rzadziej niż raz na 400 m 2 Przed odbiorem: w 3 punktach, lecz nie rzadziej niż raz na 2000 m 2 8 Nośność podbudowy: - moduł odkształcenia - ugięcie sprężyste co najmniej w dwóch przekrojach na każde 1000 m co najmniej w 20 punktach na każde 1000 m D *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Szerokość podbudowy Szerokość podbudowy nie może różnić się od szerokości projektowanej o więcej niż +10 cm, -5 cm. Na jezdniach bez krawężników szerokość podbudowy powinna być większa od szerokości warstwy wyżej leżącej o co najmniej 25 cm lub o wartość wskazaną w dokumentacji projektowej Równość podbudowy Nierówności podłużne podbudowy należy mierzyć 4-metrową łatą lub planografem, zgodnie z BN- 68/ [28]. Nierówności poprzeczne podbudowy należy mierzyć 4-metrową łatą. Nierówności podbudowy nie mogą przekraczać: - 10 mm dla podbudowy zasadniczej, - 20 mm dla podbudowy pomocniczej Spadki poprzeczne podbudowy Spadki poprzeczne podbudowy na prostych i łukach powinny być zgodne z dokumentacją projektową, z tolerancją 0,5 % Rzędne wysokościowe podbudowy Różnice pomiędzy rzędnymi wysokościowymi podbudowy i rzędnymi projektowanymi nie powinny przekraczać + 1 cm, -2 cm Ukształtowanie osi podbudowy i ulepszonego podłoża cm. Oś podbudowy w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż Grubość podbudowy i ulepszonego podłoża Grubość podbudowy nie może się różnić od grubości projektowanej o więcej niż: - dla podbudowy zasadniczej 10%, - dla podbudowy pomocniczej +10%, -15% Nośność podbudowy moduł odkształcenia wg BN-64/ [27] powinien być zgodny z podanym w tablicy 4, ugięcie sprężyste wg BN-70/ [29] powinno być zgodne z podanym w tablicy 4. Tablica 4. Cechy podbudowy Wymagane cechy podbudowy Podbudowa z kruszywa o Wskaźnik Minimalny moduł odkształ-

65 wskaźniku w noś nie mniejszym zagęszczenia I S nie mniejszy niż Maksymalne ugięcie sprężyste pod kołem, mm niż, % 40 kn 50 kn ,0 1,0 1,03 1,40 1,25 1,10 1,60 1,40 1,20 cenia mierzony płytą o średnicy 30 cm, MPa od pierwszego obciążenia E od drugiego obciążenia E D Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy Niewłaściwe cechy geometryczne podbudowy Wszystkie powierzchnie podbudowy, które wykazują większe odchylenia od określonych w punkcie 6.4 powinny być naprawione przez spulchnienie lub zerwanie do głębokości co najmniej 10 cm, wyrównane i powtórnie zagęszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. Jeżeli szerokość podbudowy jest mniejsza od szerokości projektowanej o więcej niż 5 cm i nie zapewnia podparcia warstwom wyżej leżącym, to Wykonawca powinien na własny koszt poszerzyć podbudowę przez spulchnienie warstwy na pełną grubość do połowy szerokości pasa ruchu, dołożenie materiału i powtórne zagęszczenie Niewłaściwa grubość podbudowy Na wszystkich powierzchniach wadliwych pod względem grubości, Wykonawca wykona naprawę podbudowy. Powierzchnie powinny być naprawione przez spulchnienie lub wybranie warstwy na odpowiednią głębokość, zgodnie z decyzją Inżyniera, uzupełnione nowym materiałem o odpowiednich właściwościach, wyrównane i ponownie zagęszczone. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyżej podanych zasad, na koszt Wykonawcy Niewłaściwa nośność podbudowy Jeżeli nośność podbudowy będzie mniejsza od wymaganej, to Wykonawca wykona wszelkie roboty niezbędne do zapewnienia wymaganej nośności, zalecone przez Inżyniera. Koszty tych dodatkowych robót poniesie Wykonawca podbudowy tylko wtedy, gdy zaniżenie nośności podbudowy wynikło z niewłaściwego wykonania robót przez Wykonawcę podbudowy. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) podbudowy z kruszywa stabilizowanego mechanicznie. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt 8. Roboty uznaje się za zgodne z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Zakres czynności objętych ceną jednostkową 1 m 2 podbudowy z kruszywa stabilizowanego mechanicznie, podano w ST D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie.

66 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń obcych 3. PN-B Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego 4. PN-B Kruszywa mineralne. Badania. Oznaczanie kształtu ziarn 5. PN-B Kruszywa mineralne. Badania. Oznaczanie wilgotności 6. PN-B Kruszywa mineralne. Badania. Oznaczanie nasiąkliwości 7. PN-B Kruszywa mineralne. Badania. Oznaczanie mrozoodporności metodą bezpośrednią 8. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń organicznych 9. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości siarki metodą bromową 10. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu krzemianowego 11. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu żelazawego 12. PN-B Kruszywa mineralne. Badania. Oznaczanie ścieralności w bębnie Los Angeles 13. PN-B Żużel wielkopiecowy kawałkowy. Kruszywo budowlane i drogowe. Badania techniczne 14. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 15. PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 16. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 17. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 18. PN-B Kruszywo do betonu lekkiego 19. PN-B Wapno 20. PN-B Materiały budowlane. Woda do betonu i zapraw 21. PN-S Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie 22. PN-S Konstrukcje drogowe. Podbudowa i nawierzchnia z tłucznia kamiennego 23. PN-S Popioły lotne 24. BN-88/ Cement. Transport i przechowywanie 25. BN-84/ Kruszywo mineralne. Kruszywo kamienne łamane do nawierzchni drogowych 26. BN-64/ Drogi samochodowe. Oznaczanie wskaźnika piaskowego 27. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 28. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 29. BN-70/ Drogi samochodowe. Pomiar ugięć podatnych ugięciomierzem belkowym 30. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu Inne dokumenty 31. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM - Warszawa D

67 D b SPECYFIKACJA TECHNICZNA D b PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE Marciszów, 2018

68 1. WSTĘP 1.1. Przedmiot ST D b Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania ogólne dotyczące wykonania i odbioru robót związanych z wykonywaniem podbudowy z kruszywa łamanego stabilizowanego mechanicznie Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem podbudowy z kruszywa łamanego stabilizowanego mechanicznie. Ustalenia zawarte są w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Określenia podstawowe Podbudowa z kruszywa łamanego stabilizowanego mechanicznie - jedna lub więcej warstw zagęszczonej mieszanki, która stanowi warstwę nośną nawierzchni drogowej Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Rodzaje materiałów Materiałem do wykonania podbudowy z kruszyw łamanych stabilizowanych mechanicznie powinno być kruszywo łamane, uzyskane w wyniku przekruszenia surowca skalnego lub kamieni narzutowych i otoczaków albo ziarn żwiru większych od 8 mm. Kruszywo powinno być jednorodne bez zanieczyszczeń obcych i bez domieszek gliny Wymagania dla materiałów Uziarnienie kruszywa Uziarnienie kruszywa powinno być zgodne z wymaganiami podanymi w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Właściwości kruszywa Kruszywo powinno spełniać wymagania określone w ST D Podbudowa z kruszyw. Wymagania ogólne pkt SPRZĘT pkt 3. Wymagania dotyczące sprzętu podano w ST D Podbudowa z kruszyw. Wymagania ogólne 4. TRANSPORT Wymagania dotyczące transportu podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt WYKONANIE ROBÓT pkt 5. Ogólne zasady wykonania robót podano w ST D Podbudowa z kruszyw. Wymagania ogólne

69 5.2. Przygotowanie podłoża D b Przygotowanie podłoża powinno odpowiadać wymaganiom określonym w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Wytwarzanie mieszanki kruszywa Mieszankę kruszywa należy wytwarzać zgodnie z ustaleniami podanymi w ST D Podbudowa z kruszyw. Wymagania ogólne pkt 5.3. Jeśli dokumentacja projektowa przewiduje ulepszanie kruszyw cementem, wapnem lub popiołami przy WP od 20 do 30% lub powyżej 70%, szczegółowe warunki i wymagania dla takiej podbudowy określi ST, zgodnie z PN-S [21] Wbudowywanie i zagęszczanie mieszanki kruszywa Ustalenia dotyczące rozkładania i zagęszczania mieszanki podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Odcinek próbny O ile przewidziano to w ST, Wykonawca powinien wykonać odcinki próbne, zgodnie z zasadami określonymi w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Utrzymanie podbudowy Utrzymanie podbudowy powinno odpowiadać wymaganiom określonym w ST Podbudowa z kruszyw. Wymagania ogólne pkt KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót D Ogólne zasady kontroli jakości robót podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw, zgodnie z ustaleniami ST D Podbudowa z kruszyw. Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów kontrolnych w czasie robót podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Wymagania dotyczące cech geometrycznych podbudowy Częstotliwość oraz zakres pomiarów podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót pkt 7. Ogólne zasady obmiaru robót podano w ST D Podbudowa z kruszyw. Wymagania ogólne 7.2. Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej i odebranej podbudowy z kruszywa łamanego stabilizowanego mechanicznie. 8. ODBIÓR ROBÓT pkt 8. Ogólne zasady odbioru robót podano w ST D Podbudowa z kruszyw. Wymagania ogólne

70 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności D b Ogólne ustalenia dotyczące podstawy płatności podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 podbudowy obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, sprawdzenie i ewentualną naprawę podłoża, przygotowanie mieszanki z kruszywa, zgodnie z receptą, dostarczenie mieszanki na miejsce wbudowania, rozłożenie mieszanki, zagęszczenie rozłożonej mieszanki, przeprowadzenie pomiarów i badań laboratoryjnych określonych w specyfikacji technicznej, utrzymanie podbudowy w czasie robót. 10. PRZEPISY ZWIĄZANE Normy i przepisy związane podano w ST D Podbudowa z kruszyw. Wymagania ogólne pkt 10.

71 D a SPECYFIKACJA TECHNICZNA D a NAWIERZCHNIA Z BETONU ASFALTOWEGO. WARSTWA ŚCIERALNA wg WT-1 i WT-2 Marciszów, 2018

72 1. WSTĘP D a 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem warstwy ścieralnej z betonu asfaltowego Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem warstwy ścieralnej z betonu asfaltowego wg PN-EN [50] i WT-2 Mieszanki mineralno-asfaltowe 2014 [70] z mieszanki mineralno-asfaltowej dostarczonej od producenta. W przypadku produkcji mieszanki mineralno-asfaltowej przez Wykonawcę dla potrzeb budowy, Wykonawca zobowiązany jest prowadzić zakładową kontrolę produkcji (ZKP) zgodnie z PN-EN [53]. Warstwę ścieralną z betonu asfaltowego można wykonywać dla dróg kategorii ruchu od KR1 do KR6 (określenie kategorii ruchu podano w punkcie 1.4.7). Dopuszcza się stosowanie warstwy ścieralnej betonu asfaltowego AC 11S na obiektach mostowych, jeżeli nawierzchnia dojazdów do mostu jest wykonana z betonu asfaltowego. Stosowane mieszanki betonu asfaltowego o wymiarze D podano w tablicy 1. Tablica 1. Stosowane mieszanki Kategoria Ruchu Mieszanki o wymiarze D 1), mm KR 1-2 KR 3-4 KR 5-6 AC5S, AC8S, AC11S AC8S, AC11S AC8S 2), AC11S 2) 1) Podział ze względu na wymiar największego kruszywa w mieszance patrz punkt ) Dopuszczony do stosowania w terenach górskich Określenia podstawowe Nawierzchnia konstrukcja składająca się z jednej lub kilku warstw służących do przejmowania i rozkładania obciążeń od ruchu pojazdów na podłoże Warstwa ścieralna górna warstwa nawierzchni będąca w bezpośrednim kontakcie z kołami pojazdów Mieszanka mineralno-asfaltowa mieszanka kruszyw i lepiszcza asfaltowego Wymiar mieszanki mineralno-asfaltowej określenie mieszanki mineralno-asfaltowej, ze względu na największy wymiar kruszywa D, np. wymiar 5, 8, Beton asfaltowy mieszanka mineralno-asfaltowa, w której kruszywo o uziarnieniu ciągłym lub nieciągłym tworzy strukturę wzajemnie klinującą się Uziarnienie skład ziarnowy kruszywa, wyrażony w procentach masy ziaren przechodzących przez określony zestaw sit Kategoria ruchu obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych GDDKiA [71] Wymiar kruszywa wielkość ziaren kruszywa, określona przez dolny (d) i górny (D) wymiar sita Kruszywo grube kruszywo z ziaren o wymiarze: D 45 mm oraz d > 2 mm Kruszywo drobne kruszywo z ziaren o wymiarze: D 2 mm, którego większa część pozostaje na sicie 0,063 mm Pył kruszywo z ziaren przechodzących przez sito 0,063 mm Wypełniacz kruszywo, którego większa część przechodzi przez sito 0,063 mm. (Wypełniacz mieszany kruszywo, które składa się z wypełniacza pochodzenia mineralnego i wodorotlenku wapnia. Wypełniacz dodany wypełniacz pochodzenia mineralnego, wyprodukowany oddzielnie) Kationowa emulsja asfaltowa emulsja, w której emulgator nadaje dodatnie ładunki cząstkom zdyspergowanego asfaltu.

73 D a Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Symbole i skróty dodatkowe AC_S PMB MG D d C NPD TBR IRI MOP ZKP beton asfaltowy do warstwy ścieralnej polimeroasfalt (ang. polymer modified bitumen), asfalt wielorodzajowy (ang. multigrade), górny wymiar sita (przy określaniu wielkości ziaren kruszywa), dolny wymiar sita (przy określaniu wielkości ziaren kruszywa), kationowa emulsja asfaltowa, właściwość użytkowa nie określana (ang. No Performance Determined; producent może jej nie określać), do zadeklarowania (ang. To Be Reported; producent może dostarczyć odpowiednie informacje, jednak nie jest do tego zobowiązany), międzynarodowy wskaźnik równości (ang. International Roughness Index), miejsce obsługi podróżnych. zakładowa kontrola produkcji Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne [1] pkt Lepiszcza asfaltowe Należy stosować asfalty drogowe wg PN-EN [23] lub polimeroasfalty wg PN-EN 14023:2011/Ap1: [64a] oraz asfalty drogowe wielorodzajowe wg PN-EN : /Ap1: [63a]. Rodzaje stosowanych lepiszcz asfaltowych podano w tablicy 2. Oprócz lepiszcz wymienionych w tablicy 2 można stosować inne lepiszcza nienormowe według aprobat technicznych. Tablica 2. Zalecane lepiszcza asfaltowe do warstwy ścieralnej z betonu asfaltowego Kategoria Mieszanka Gatunek lepiszcza ruchu ACS asfalt drogowy polimeroasfalt KR1 KR2 KR3 KR4 AC5S, AC8S, AC11S AC8S, AC11S 50/70, 70/100 MG 50/70-54/64 50/70 MG 50/70-54/64 KR5 KR6 AC8S, AC11S - - PMB 45/80-55 PMB 45/80-65 PMB 45/80-55 PMB 45/80-65 PMB 45/80-80 Asfalty drogowe powinny spełniać wymagania podane w tablicy 3. Polimeroasfalty powinny spełniać wymagania podane w tablicy 4. Asfalt wielorodzajowy powinien spełniać wymagania podane w tablicy 5. Tablica 3. Wymagania wobec asfaltów drogowych wg PN-EN [23]

74 Lp. Metoda Właściwości badania WŁAŚCIWOŚCI OBLIGATORYJNE D a Rodzaj asfaltu 50/70 70/100 1 Penetracja w 25 C 0,1 mm PN-EN 1426 [20] Temperatura mięknienia C PN-EN 1427 [21] Temperatura zapłonu, nie mniej niż C PN-EN [67] Zawartość składników 4 rozpuszczalnych, % m/m PN-EN [24] nie mniej niż 5 Zmiana masy po starzeniu (ubytek lub przyrost), % m/m PN-EN nie więcej niż [29] 0,5 0,8 6 Pozostała penetracja po starzeniu, nie mniej niż % PN-EN 1426 [20] Temperatura mięknienia po starzeniu, nie mniej niż C PN-EN 1427 [21] Wzrost temp. mięknienia po starzeniu, nie więcej niż C PN-EN 1427 [21] 9 9 WŁAŚCIWOŚCI SPECJALNE KRAJOWE 9 Temperatura łamliwości Fraassa, nie więcej niż C PN-EN [25] Indeks penetracji - PN-EN [23] Brak Brak wymagań wymagań 11 Lepkość dynamiczna w 60 C Pa s PN-EN [27] Brak Brak wymagań wymagań 12 Lepkość kinematyczna w 135 C mm 2 /s PN-EN [26] Brak Brak wymagań wymagań

75 Tablica 4. Wymagania wobec asfaltów modyfikowanych polimerami (polimeroasfaltów) wg PN-EN 14023:2011/Ap1: [64a] D a Gatunki asfaltów modyfikowanych polimerami (PMB) Wymaganie podstawowe Właściwość Metoda badania Jednostka 45/ / /80-80 wymaganie klasa wymaganie klasa wymaganie klasa Konsystencja w pośrednich temperaturach Penetracja w 25 C PN-EN 1426 [20] 0,1 mm eksploatacyjnych Konsystencja w wysokich temperaturach eksploatacyjnych Temperatura mięknienia PN-EN 1427 [21] C Siła rozciągania (metoda z PN-EN [60] duktylometrem, rozciąganie 50 J/cm PN-EN [61] 2 TBR 3 w 5 C w 10 C (w 10 C) mm/min) Kohezja Rozciąganie bezpośrednie w 5 C PN-EN [58] J/cm (rozciąganie 100 mm/min) PN-EN [61] NR a 0 NR a 0 NR a 0 Wahadło Vialit (meto-da uderzenia) PN-EN [59] J/cm 2 NR a 0 NR a 0 NR a 0 Stałość konsystencji Zmiana masy PN-EN [29] % 0,5 3 0,5 3 0,5 3 (Odporność na starzenie) Pozostała penetracja PN-EN 1426 [20] % wg PN-EN [29] Wzrost temperatury mięknienia PN-EN 1427 [21] C Inne właściwości Temperatura zapłonu PN-EN ISO 2592 [68] C Temperatura łamliwości PN-EN [25] C Nawrót sprężysty w 25 C PN-EN 13398[56] % Nawrót sprężysty w 10 C NR a 0 NR a 0 TBR b 1 Wymagania Dodatkowe Zakres plastyczności PN-EN [64] Punkt C NR a 0 NR a 0 NR a 0 Stabilność magazynowania. Różnica PN-EN [57] temperatur mięknienia PN-EN 1427 [21] C Stabilność magazynowania. Różnica PN-EN [57] penetracji PN-EN 1426 [20] 0,1 mm NR a 0 NR a 0 NR a 0 Spadek temperatury mięknienia po PN-EN [28] starzeniu wg PN-EN [29] PN-EN 1427 [21] C TBR b 1 TBR b 1 TBR b 1 Nawrót sprę-żysty w 25 C po Wymagania Dodatkowe starzeniu wg PN-EN [29] PN-EN [29] % Nawrót sprę-żysty w 10 C po PN-EN [56] NR starzeniu wg PN-EN [29] 0 NR a 0 TBR b 1 a NR No Requirements (brak wymagań) b TBR To Be Reported (do zadeklarowania)

76 D a Tablica 5. Wymagania wobec asfaltu MG 50/70-54/64 wg PN-EN : /Ap1: [63a] Lp. Właściwości Metoda badania asfalt MG 50/70-54/64 Wymaganie 1 Penetracja w 25 C 0,1 mm PN-EN 1426 [20] Temperatura mięknienia C PN-EN 1427 [21] Indeks penetracji - 4 Temperatura zapłonu, C 5 Rozpuszczalność % 6 Temperatura łamliwości Fraassa C 7 Lepkość dynamiczna w 60 C Pas 8 Lepkość kinematyczna w 135 C mm 2 /s Właściwości po starzeniu PN-EN [63] PN-EN ISO 2592 [68] PN-EN [24] PN-EN [25] PN-EN [27] PN-EN [26] Klasa +0,3 do +2, , Brak wymagań 9 Pozostała penetracja po starzeniu % PN-EN 1426 [20] Wzrost temp. mięknienia po starzeniu 11 Zmiana masy po starzeniu % C PN-EN 1427 [21] 10 3 PN-EN [29] 0 < 0,5 1 Składowanie asfaltu drogowego powinno się odbywać w zbiornikach, wykluczających zanieczyszczenie asfaltu i wyposażonych w system grzewczy pośredni (bez kontaktu asfaltu z przewodami grzewczymi). Zbiornik roboczy otaczarki powinien być izolowany termicznie, posiadać automatyczny system grzewczy z tolerancją ± 5 C oraz układ cyrkulacji asfaltu. Polimeroasfalt powinien być magazynowany w zbiorniku wyposażonym w system grzewczy pośredni z termostatem kontrolującym temperaturę z dokładnością ± 5 C. Zaleca się wyposażenie zbiornika w mieszadło. Zaleca się bezpośrednie zużycie polimeroasfaltu po dostarczeniu. Należy unikać wielokrotnego rozgrzewania i chłodzenia polimeroasfaltu w okresie jego stosowania oraz unikać niekontrolowanego mieszania polimeroasfaltów różnego rodzaju i klasy oraz z asfaltem zwykłym. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie powinna przekraczać w okresie krótkotrwałym, nie dłuższym niż 5 dni, poniższych wartości: asfaltu drogowego 50/70 i 70/100: 180 C, polimeroasfaltu: wg wskazań producenta, asfaltu drogowego wielorodzajowego: wg wskazań producenta Kruszywo Do warstwy ścieralnej z betonu asfaltowego należy stosować kruszywo według PN-EN [49] i WT-1 Kruszywa 2014 [69], obejmujące kruszywo grube, kruszywo drobne i wypełniacz. W mieszance mineralno-asfaltowej jako kruszywo drobne należy stosować mieszankę kruszywa łamanego i niełamanego dla KR1 KR2 lub kruszywo łamane w 100% (dla kategorii KR3 do KR6 nie dopuszcza się stosowania kruszywa niełamanego drobnego). Jeżeli stosowana jest mieszanka kruszywa drobnego niełamanego i łamanego, to należy przyjąć proporcje kruszywa łamanego do niełamanego co najmniej 50/50. Nie dopuszcza się użycia granulatu asfaltowego w warstwie ścieralnej. Kruszywa powinny spełniać wymagania podane w WT-1 Kruszywa 2014 [69] wg tablic poniżej. Tablica 6. Wymagane właściwości kruszywa grubego do warstwy ścieralnej z betonu asfaltowego

77 Lp. Właściwości kruszywa KR1 KR2 KR3 KR Uziarnienie według PN-EN 933-1[5]; kategoria nie niższa niż: Tolerancja uziarnienia; odchylenia nie większe niż według kategorii: Zawartość pyłu według PN-EN 933-1[5]; kategoria nie wyższa niż: Kształt kruszywa według PN-EN [6] lub według PN-EN [7]; kategoria nie wyższa niż: Procentowa zawartość ziaren o powierzchni przekruszonej i łamanej w kruszywie grubym według PN-EN [8]; kategoria nie niższa niż: Odporność kruszywa na rozdrabnianie według normy PN-EN [12], badana na kruszywie o wymiarze 10/14, rozdział 5, kategoria nie wyższa niż: Odporność na polerowanie kruszyw według PN-EN [17] (dotyczy warstwy ścieralnej), kategoria nie niższa niż: Gęstość ziaren według PN-EN [15], rozdział 7, 8 lub 9: Nasiąkliwość według PN-EN [15], rozdział 7, 8 lub 9: Mrozoodporność według PN-EN [19], w 1 % NaCl (dotyczy warstwy ścieralnej); kategoria nie wyższa niż: Zgorzel słoneczna bazaltu według PN-EN [18]; wymagana kategoria: Skład chemiczny uproszczony opis petrograficzny według PN-EN [4] Grube zanieczyszczenia lekkie według PN- EN [22], p.14.2; kategoria nie wyższa niż: Rozpad krzemianowy żużla wielkopiecowego chłodzonego powietrzem według PN-EN [22], p. 19.1: Rozpad żelazowy żużla wielkopiecowego chłodzonego powietrzem według PN-EN [22], p. 19.2: Stałość objętości kruszywa z żużla stalowniczego według PN-EN [22] p. 19.3; kategoria nie wyższa niż: D a G C85/20 G C90/20 G C90/15 G 25/15 G 20/15 G 20/17,5 G 25/15 G 20/15 G 25/15 G 20/15 f 2 f 2 f 2 FI 25 lub SI 25 FI 20 lub SI 20 FI 20 lub SI 20 C deklarowana C 95/1 C 95/1 LA 30 LA 30 LA 25 PSV 44 deklarowana przez producenta deklarowana przez producenta PSV Deklarowana, nie mniej niż 48*) deklarowana przez producenta deklarowana przez producenta PSV 50*) deklarowana przez producenta deklarowana przez producenta SB LA SB LA SB LA deklarowany przez producenta deklarowany przez producenta deklarowany przez producenta m LPC 0,1 m LPC 0,1 m LPC 0,1 wymagana odporność wymagana odporność wymagana odporność wymagana odporność wymagana odporność wymagana odporność V 3,5 V 3,5 V 3,5 *) Kruszywa grube, które nie spełniają wymaganej kategorii wobec odporności na polerowanie (PSV), mogą być stosowane, jeśli są używane w mieszance kruszyw (grubych), która obliczeniowo osiąga podaną wartość wymaganej kategorii. Obliczona wartość (PSV) mieszanki kruszywa grubego jest średnią ważoną wynikającą z wagowego udziału każdego z rodzajów kruszyw grubych przewidzianych do zastosowania w mieszance mineralno-asfaltowej oraz kategorii odporności na polerowania każdego z tych kruszyw. Można mieszać tylko kruszywa grube kategorii PSV44 i wyższej. Kruszywo niełamane drobne lub o ciągłym uziarnieniu do D 8 do warstwy ścieralnej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 7.

78 D a Tablica 7. Wymagane właściwości kruszywa niełamanego drobnego lub o ciągłym uziarnieniu do D 8 do warstwy ścieralnej z betonu asfaltowego Lp. Właściwości kruszywa Wymagania w zależności od kategorii ruchu KR1 KR2 1 Uziarnienie według PN-EN [5], wymagana kategoria: G F85 lub G A85 2 Tolerancja uziarnienia; odchylenie nie większe niż według kategorii: G TCNR 3 Zawartość pyłów według PN-EN [5], kategoria nie wyższa niż: f 3 4 Jakość pyłów według PN-EN [10]; kategoria nie wyższa niż: MB F10 5 Kanciastość kruszywa drobnego lub kruszywa 0/2 wydzielonego z kruszywa o ciągłym uziarnieniu według PN-EN [9], rozdz. 8, E csdeklarowana kategoria nie niższa niż: 6 Gęstość ziaren według PN-EN [15], rozdz. 7, 8 lub 9: deklarowana przez producenta 7 Nasiąkliwość według PN-EN [15], rozdz. 7, 8 lub 9 deklarowana przez producenta 8 Grube zanieczyszczenia lekkie, według PN-EN [22] p. 14.2, kategoria nie wyższa niż: m LPC0,1 Kruszywo łamane drobne lub o ciągłym uziarnieniu do D 8 do warstwy ścieralnej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 8. Tablica 8. Wymagane właściwości kruszywa łamanego drobnego lub o ciągłym uziarnieniu do D 8 do warstwy ścieralnej z betonu asfaltowego Lp. Właściwości kruszywa Wymagania w zależności od kategorii ruchu KR1 KR2 KR3 KR4 KR5 KR6 1 Uziarnienie według PN-EN [5], wymagana kategoria: G F85 lub G A85 2 Tolerancja uziarnienia; odchylenie nie większe niż według kategorii: G TCNR G TC20 G TC20 3 Zawartość pyłów według PN-EN [5], kategoria nie wyższa niż: f 16 4 Jakość pyłów według PN-EN [10]; kategoria nie wyższa niż: MB F10 5 Kanciastość kruszywa drobnego według PN-EN [9], rozdz. 8, kategoria nie niższa niż: E csdeklarowana E cs30 E cs30 6 Gęstość ziaren według PN-EN [15], rozdz. 7, 8 lub 9: deklarowana przez producenta 7 Nasiąkliwość według PN-EN [15], rozdz. 7, 8 lub 9 deklarowana przez producenta 8 Grube zanieczyszczenia lekkie, według PN-EN [22] p. 14.2, kategoria nie wyższa niż: m LPC0,1 Do warstwy ścieralnej z betonu asfaltowego, w zależności od kategorii ruchu, należy stosować wypełniacz spełniający wymagania podane w tablicy 9. Tablica 9. Wymagane właściwości wypełniacza do warstwy ścieralnej z betonu asfaltowego Lp. Właściwości kruszywa Wymagania w zależności od kategorii ruchu

79 D a KR1 KR2 KR3 KR4 KR5 KR6 1 Uziarnienie według PN-EN [11] zgodnie z tablicą 24 w PN-EN [49] 2 Jakość pyłów według PN-EN [10]; kategoria nie wyższa niż: MB F10 3 Zawartość wody według PN-EN [14], nie wyższa niż: 1 % (m/m) 4 Gęstość ziaren według PN-EN [16] deklarowana przez producenta 5 Wolne przestrzenie w suchym zagęszczonym wypełniaczu według PN-EN [13], V 28/45 wymagana kategoria: 6 Przyrost temperatury mięknienia według PN-EN [54], wymagana kategoria: R&B8/25 7 Rozpuszczalność w wodzie według PN-EN [22], kategoria nie wyższa niż: WS 10 8 Zawartość CaCO 3 w wypełniaczu wapiennym według PN-EN [2], kategoria nie niższa niż: CC 70 9 Zawartość wodorotlenku wapnia w wypełniaczu mieszanym wg PN-EN [3], wymagana K a20 kategoria: 10 Liczba asfaltowa według PN-EN [55], wymagana kategoria: BN Deklarowana Składowanie kruszywa powinno się odbywać w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z kruszywem o innym wymiarze lub pochodzeniu. Podłoże składowiska musi być równe, utwardzone i odwodnione. Składowanie wypełniacza powinno się odbywać w silosach wyposażonych w urządzenia do aeracji Kruszywo do uszorstnienia W celu zwiększenia współczynnika tarcia wykonanej warstwy ścieralnej, w początkowym okresie jej użytkowania, należy gorącą warstwę posypać kruszywem mineralnym naturalnym lub sztucznym uzyskanym z przekruszenia, o wymiarze 2/4 lub 2/5 mm i dokładnie przywałować. Kruszywa do uszorstnienia o wymiarze 2/4 lub 2/5 mm powinny spełniać wymag. podane w tablicy 10. Składowanie kruszywa powinno odpowiadać wymaganiom podanym w pkcie 2.3. Tablica 10. Wymagania dotyczące kruszywa do uszorstnienia warstwy ścieralnej z betonu asfaltowego [69] Właściwości kruszywa Wymiar kruszywa 2/4; 2/5 Uziarnienie wg PN-EN 933-1[5]; kategoria nie niższa niż: G c90/10 Zawartość pyłów wg PN-EN 933-1[5]: kategoria nie niższa niż: f 0,5 Odporność na polerowanie kruszywa (badana na normowej frakcji) wg PN- EN [17]; kategoria nie niższa niż: PSV 50 Gęstość ziaren wg PN-EN [15]; rozdz.7, 8 lub 9: Grube zanieczyszczenia lekkie wg PN-EN [22] p. 14.2; kategoria nie niższa niż: 2.5. Środek adhezyjny Deklarowana przez producenta m LPC0,1 W celu poprawy powinowactwa fizykochemicznego lepiszcza asfaltowego i kruszywa, gwarantującego odpowiednią przyczepność (adhezję) lepiszcza do kruszywa i odporność mieszanki mineralno-asfaltowej na działanie wody, należy dobrać i zastosować środek adhezyjny tak, aby dla konkretnej pary kruszywo-lepiszcze wartość przyczepności określona według PN-EN , metoda C [36] wynosiła co najmniej 80%. Środek adhezyjny powinien odpowiadać wymaganiom określonym przez producenta. Składowanie środka adhezyjnego jest dozwolone tylko w oryginalnych opakowaniach, w warunkach określonych przez producenta.

80 2.6. Materiały do uszczelnienia połączeń i krawędzi D a Do uszczelnienia połączeń technologicznych (tj. złączy podłużnych i poprzecznych) z tego samego materiału wykonywanego w różnym czasie oraz spoin stanowiących połączenia różnych materiałów lub połączenie warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi, należy stosować: a) materiały termoplastyczne, jak taśmy asfaltowe, pasty itp. według norm lub aprobat technicznych, b) emulsję asfaltową według PN-EN [62] lub inne lepiszcza według norm lub aprobat technicznych. Grubość materiału termoplastycznego do spoiny powinna wynosić: nie mniej niż 10 mm przy grubości warstwy technologicznej do 2,5 cm, nie mniej niż 15 mm przy grubości warstwy technologicznej większej niż 2,5 cm. Składowanie materiałów termoplastycznych jest dozwolone tylko w oryginalnych opakowaniach producenta, w warunkach określonych w aprobacie technicznej. Do uszczelnienia krawędzi należy stosować asfalt drogowy wg PN-EN [23], asfalt modyfikowany polimerami wg PN-EN [64] metoda na gorąco. Dopuszcza się inne rodzaje lepiszcza wg norm lub aprobat technicznych Materiały do złączenia warstw konstrukcji Do złączania warstw konstrukcji nawierzchni (warstwa wiążąca z warstwą ścieralną) należy stosować kationowe emulsje asfaltowe lub kationowe emulsje modyfikowane polimerami według PN-EN [62]. Właściwości i przeznaczenie emulsji asfaltowych oraz sposób ich składowania opisano w ST D a [1a] Dodatki do mieszanki mineralno-asfaltowej Mogą być stosowane dodatki stabilizujące lub modyfikujące. Pochodzenie, rodzaj i właściwości dodatków powinny być deklarowane. Należy używać tylko materiałów składowych o ustalonej przydatności. Ustalenie przydatności powinno wynikać co najmniej jednego z następujących dokumentów: Normy Europejskiej, europejskiej aprobaty technicznej, specyfikacji materiałowych opartych na potwierdzonych pozytywnych zastosowaniach w nawierzchniach asfaltowych. Wykaz należy dostarczyć w celu udowodnienia przydatności. Wykaz może być oparty na badaniach w połączeniu z dowodami w praktyce. Zaleca się stosowanie do mieszanki mineralno-asfaltowej środka obniżającego temperaturę produkcji i układania. Do mieszanki mineralno-asfaltowej może być stosowany dodatek asfaltu naturalnego wg PN-EN [51], załącznik B Skład mieszanki mineralno-asfaltowej Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych zgodnie z normą PN-EN [52] załącznik C oraz normami powiązanymi. Próbki powinny spełniać wymagania podane w tablicach 13, 14 i 15 w zależności od kategorii ruchu, jak i zawartości asfaltu B min i temperatur zagęszczania próbek. Uziarnienie mieszanki mineralnej oraz minimalna zawartość lepiszcza podane są w tablicach 11 i 12. Tablica 11. Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do betonu asfaltowego do warstwy ścieralnej dla ruchu KR1-KR2 [70] Właściwość Przesiew, [% (m/m)] AC5S AC8S AC11S Wymiar sita #, [mm] od Do od do od do , , , , ,0 Zawartość lepiszcza, min. *) Bmin6,2 Bmin6,0 Bmin5,8

81 D a Tablica 12. Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do betonu asfaltowego do warstwy ścieralnej dla ruchu KR3-KR6 [70] Właściwość Przesiew, [% (m/m)] AC8S AC11S Wymiar sita #, [mm] od do od do , , , , , ,0 5 11,0 Zawartość lepiszcza, minimum *) B min5,8 B min5,8 *) Minimalna zawartość lepiszcza jest określona przy założonej gęstości mieszanki mineralnej 2,650 Mg/m 3. Jeżeli stosowana mieszanka mineralna ma inną gęstość (ρ d), to do wyznaczenia minimalnej zawartości lepiszcza podaną wartość należy pomnożyć przez współczynnik według równania: Właściwości mieszaki mineralno-asfaltowej do wykonania betonu asfaltowego do warstwy ścieralnej Wymagane właściwości mieszanki mineralno-asfaltowej podane są w tablicach 13, 14 i 15. Tablica 13. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR1 KR2 [70] Właściwość Zawartość wolnych przestrzeni Wolne przestrzenie wypełnione lepiszczem Zawartość wolnych przestrzeni w mieszance mineralnej Odporność na działanie wody a) Warunki zagęszczania wg PN-EN [52] C.1.2,ubijanie, 2 50 uderzeń C.1.2,ubijanie, 2 50 uderzeń C.1.2,ubijanie, 2 50 uderzeń C.1.1,ubijanie, 2 35 uderzeń Metoda i warunki badania AC5S AC8S AC11S PN-EN [35], p. 4 PN-EN [35], p. 5 PN-EN [35], p. 5 PN-EN [37], przechowywanie w 40 C z jednym cyklem zamrażania, badanie w 25 C V min1,0 V max3,0 VFB min75 VFB max93 V min1,0 V max3,0 VFB min75 VFB max93 V min1,0 V max3,0 VFB min75 VFB max93 VMA min14 VMA min14 VMA min14 ITSR 90 ITSR 90 ITSR 90 a) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [70] w załączniku 1

82 Tablica 14. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR3 KR4 [70] Właściwość Zawartość wolnych przestrzeni Odporność na deformacje trwałe a), c) Odporność na działanie wody Warunki zagęszczania wg PN-EN [52] C.1.2, ubijanie, 2 75 uderzeń C.1.20, wałowanie, P 98-P 100 C.1.1, ubijanie, 2 35 uderzeń D a Metoda i warunki badania AC8S AC11S PN-EN [35], p. 4 PN-EN [40], metoda B w powietrzu, PN-EN , D.1.6,60 C, cykli [52] PN-EN [37], przechowywanie w 40 C z jednym cyklem zamrażania, badanie w 25 C b) V min2,0 V max4 WTS AIR 0,15 PRD AIR9,0 V min2,0 V max4 WTS AIR 0,15 PRD AIR9,0 ITSR 90 ITSR 90 a) Grubość plyty: AC8, AC11 40mm b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [70] w załączniku 1 c) Procedurę kondycjonowania krótkoterminowego mma przed zagęszczeniem próbek do badań podano w WT [70] w załączniku 2 Tablica 15. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR5 KR6 [70] Właściwość Zawartość wolnych przestrzeni Odporność na deformacje trwałe a), c) Odporność na działanie wody Warunki zagęszczania wg PN-EN [52] C.1.2, ubijanie, 2 75 uderzeń C.1.20, wałowanie, P 98-P 100 C.1.1,ubijanie, 2 35 uderzeń Metoda i warunki badania AC8S AC11S PN-EN [35], p. 4 PN-EN , metoda B w powietrzu [40], PN-EN , D.1.6,60 C, cykli [52] PN-EN [37], przechowywanie w 40 C z jednym cyklem zamrażania, badanie w 25 C b) Zgodnie z załącznikiem 4 do WT [70] V min2,0 V max4 WTS AIR 0,10 PRD AIR7, 0 V min2,0 V max4 WTS AIR 0,10 PRD AIR7,0 ITSR 90 ITSR 90 Współczynnik Q - d 70 d Q d 70 d luminacji Q d 90 e Q d 90 e a) Grubość płyty: AC8, AC11 40mm. b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [70] w załączniku 1. c) Procedurę kondycjonowania krótkoterminowego mma przed zagęszczeniem próbek do badań podano w WT [70] w załączniku 2 d) wymaganie dotyczy nawierzchni wykonywanych w terenach otwartych e) wymaganie dotyczy nawierzchni wykonywanych w tunelach 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: a) wytwórnia (otaczarka) o mieszaniu cyklicznym lub ciągłym, z automatycznym komputerowym sterowaniem produkcji, do wytwarzania mieszanek mineralno-asfaltowych, Wytwórnia powinna zapewnić wysuszenie i wymieszanie wszystkich składników oraz zachowanie

83 D a właściwej temperatury składników i gotowej mieszanki mineralno-asfaltowej. Na wytwórni powinien funkcjonować certyfikowany system zakładowej kontroli produkcji zgodny z PN-EN [53]. Wytwórnia powinna być wyposażona w termometry (urządzenia pomiarowe) pozwalające na ciągłe monitorowanie temperatury poszczególnych materiałów, na różnych etapach przygotowywania materiałów, jak i na wyjściu z mieszalnika, b) układarka gąsienicowa, z elektronicznym sterowaniem równości układanej warstwy, c) skrapiarka, d) walce stalowe gładkie, e) lekka rozsypywarka kruszywa, f) szczotki mechaniczne i/lub inne urządzenia czyszczące, g) samochody samowyładowcze z przykryciem brezentowym lub termosami, h) sprzęt drobny. Sprzęt powinien odpowiadać wymaganiom określonym w dokumentacji projektowej, ST, instrukcjach producentów lub propozycji Wykonawcy i powinien być zaakceptowany przez Inżyniera. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne [1] pkt Transport materiałów Asfalt i polimeroasfalt należy przewozić zgodnie z zasadami wynikającymi z ustawy o przewozie drogowym towarów niebezpiecznych [73] wprowadzającej przepisy konwencji ADR, w cysternach kolejowych lub samochodach izolowanych i zaopatrzonych w urządzenia umożliwiające pośrednie ogrzewanie oraz w zawory spustowe. Kruszywa można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Wypełniacz należy przewozić w sposób chroniący go przed zawilgoceniem, zbryleniem i zanieczyszczeniem. Wypełniacz luzem powinien być przewożony w odpowiednich cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Środek adhezyjny, w opakowaniu producenta, może być przewożony dowolnymi środkami transportu z uwzględnieniem zaleceń producenta. Opakowanie powinno być zabezpieczone tak, aby nie uległo uszkodzeniu. Emulsja asfaltowa może być transportowana w zamkniętych cysternach, autocysternach, beczkach i innych opakowaniach pod warunkiem, że nie będą korodowały pod wpływem emulsji i nie będą powodowały jej rozpadu. Cysterny powinny być wyposażone w przegrody. Nie należy używać do transportu opakowań z metali lekkich (może zachodzić wydzielanie wodoru i groźba wybuchu przy emulsjach o ph 4). Mieszankę mineralno-asfaltową należy dowozić na budowę pojazdami samowyładowczymi w zależności od postępu robót. Podczas transportu i postoju przed wbudowaniem mieszanka powinna być zabezpieczona przed ostygnięciem i dopływem powietrza (przez przykrycie, pojemniki termoizolacyjne lub ogrzewane itp.). Warunki i czas transportu mieszanki, od produkcji do wbudowania, powinna zapewniać utrzymanie temperatury w wymaganym przedziale. Powierzchnie pojemników używanych do transportu mieszanki powinny być czyste, a do zwilżania tych powierzchni można używać tylko środki antyadhezyjne niewpływające szkodliwie na mieszankę. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne [1] pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej (AC5S, AC8S, AC11S), wyniki badań laboratoryjnych oraz próbki materiałów pobrane w obecności Inżyniera do wykonania badań kontrolnych przez Zamawiającego. Projekt mieszanki mineralno-asfaltowej powinien określać: źródło wszystkich zastosowanych materiałów, proporcje wszystkich składników mieszanki mineralnej, punkty graniczne uziarnienia, wyniki badań przeprowadzonych w celu określenia właściwości mieszanki i porównanie ich z wymaganiami specyfikacji, wyniki badań dotyczących fizycznych właściwości kruszywa,

84 D a temperaturę wytwarzania i układania mieszanki. W zagęszczaniu próbek laboratoryjnych mieszanek mineralno-asfaltowych należy stosować następujące temperatury mieszanki w zależności stosowanego asfaltu: 50/70 i 70/100: 135 C±5 C, MG 50/70-54/64: 140 C±5 C, PMB 45/80 55, PMB 45/80-65, PMB 45/80-80: 145 C±5 C. Recepta powinna być zaprojektowana dla konkretnych materiałów, zaakceptowanych przez Inżyniera, do wbudowania i przy wykorzystaniu reprezentatywnych próbek tych materiałów. Jeżeli mieszanka mineralno-asfaltowa jest dostarczana z kilku wytwórni lub od kilku producentów, to należy zapewnić zgodność typu i wymiaru mieszanki oraz spełnienie wymaganej dokumentacji projektowej. Każda zmiana składników mieszanki w czasie trwania robót wymaga akceptacji Inżyniera oraz opracowania nowej recepty i jej zatwierdzenia. Podczas ustalania składu mieszanki Wykonawca powinien zadbać, aby projektowana recepta laboratoryjna opierała się na prawidłowych i w pełni reprezentatywnych próbkach materiałów, które będą stosowane do wykonania robót. Powinien także zapewnić, aby mieszanka i jej poszczególne składniki spełniały wymagania dotyczące cech fizycznych i wytrzymałościowych określonych w niniejszej specyfikacji. Akceptacja recepty przez Inżyniera może nastąpić na podstawie przedstawionych przez Wykonawcę badań typu i sprawozdania z próby technologicznej. W przypadku kiedy Inżynier, w celu akceptacji recepty mieszanki mineralno-asfaltowej, zdecyduje się wykonać dodatkowo niezależne badania, Wykonawca dostarczy zgodnie z wymaganiami Inżyniera próbki wszystkich składników mieszanki. Zaakceptowana recepta stanowi ważną podstawę produkcji Wytwarzanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową należy wytwarzać na gorąco w otaczarce (zespole maszyn i urządzeń dozowania, podgrzewania i mieszania składników oraz przechowywania gotowej mieszanki). Inżynier dopuści do produkcji tylko otaczarki posiadające certyfikowany system zakładowej kontroli produkcji zgodny z PN-EN [53]. Dozowanie składników mieszanki mineralno-asfaltowej w otaczarkach, w tym także wstępne, powinno być zautomatyzowane i zgodne z receptą roboczą, a urządzenia do dozowania składników oraz pomiaru temperatury powinny być okresowo sprawdzane. Kruszywo o różnym uziarnieniu lub pochodzeniu należy dodawać odmierzone oddzielnie. Lepiszcze asfaltowe należy przechowywać w zbiorniku z pośrednim systemem ogrzewania, z układem termostatowania zapewniającym utrzymanie żądanej temperatury z dokładnością ± 5 C. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie może przekraczać wartości podanych w pkcie 2.2. Kruszywo (ewentualnie z wypełniaczem) powinno być wysuszone i podgrzane tak, aby mieszanka mineralna uzyskała temperaturę właściwą do otoczenia lepiszczem asfaltowym. Temperatura mieszanki mineralnej nie powinna być wyższa o więcej niż 30 o C od najwyższej temperatury mieszanki mineralnoasfaltowej podanej w tablicy 16. W tej tablicy najniższa temperatura dotyczy mieszanki mineralno-asfaltowej dostarczonej na miejsce wbudowania, a najwyższa temperatura dotyczy mieszanki mineralno-asfaltowej bezpośrednio po wytworzeniu w wytwórni. Tablica 16. Najwyższa i najniższa temperatura mieszanki AC [70] Lepiszcze asfaltowe Asfalt 50/70 Asfalt 70/100 PMB 45/80-55 PMB 45/80-65 PMB 45/80-80 MG 50/70-54/64 Temperatura mieszanki [ C] od 140 do 180 od 140 do 180 wg wskazań producenta wg wskazań producenta wg wskazań producenta wg wskazań producenta Podana temperatura nie znajduje zastosowania do mieszanek mineralno-asfaltowych, do których jest dodawany dodatek w celu obniżenia temperatury jej wytwarzania i wbudowania lub gdy stosowane lepiszcze asfaltowe zawiera taki środek. Sposób i czas mieszania składników mieszanki mineralno-asfaltowej powinny zapewnić równomierne otoczenie kruszywa lepiszczem asfaltowym. Dodatki modyfikujące lub stabilizujące do mieszanki mineralno-asfaltowej mogą być dodawane w postaci stałej lub ciekłej. System dozowania powinien zapewnić jednorodność dozowania dodatków i ich

85 D a wymieszania w wytwarzanej mieszance. Warunki wytwarzania i przechowywania mieszanki mineralnoasfaltowej na gorąco nie powinny istotnie wpływać na skuteczność działania tych dodatków. Dopuszcza się dostawy mieszanek mineralno-asfaltowych z kilku wytwórni, pod warunkiem skoordynowania między sobą deklarowanych przydatności mieszanek (m.in.: typ, rodzaj składników, właściwości objętościowe) z zachowaniem braku różnic w ich właściwościach, m. in. barwy warstwy ścieralnej. Produkcja powinna być tak zaplanowana, aby nie dopuścić do zbyt długiego przechowywania mieszanki w silosach; należy wykluczyć możliwość szkodliwych zmian. Czas przechowywania magazynowania mieszanki MMA powinien uwzględniać możliwości wytwórni (sposób podgrzewania silosów gotowej mieszanki MMA i rodzaj izolacji), warunki atmosferyczne oraz czas transportu na budowę Przygotowanie podłoża Podłoże (warstwa wyrównawcza, warstwa wiążąca lub stara warstwa ścieralna) pod warstwę ścieralną z betonu asfaltowego powinno być na całej powierzchni: ustabilizowane i nośne, czyste, bez zanieczyszczenia lub pozostałości luźnego kruszywa, wyprofilowane, równe i bez kolein, suche. Rzędne wysokościowe podłoża oraz urządzeń usytuowanych w nawierzchni lub ją ograniczających powinny być zgodne z dokumentacją projektową. Z podłoża powinien być zapewniony odpływ wody. Oznakowanie poziome na warstwie podłoża należy usunąć. Nierówności podłoża (w tym powierzchnię istniejącej warstwy ścieralnej) należy wyrównać poprzez frezowanie lub wykonanie warstwy wyrównawczej. Wymagana równość jest określona w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie [72]. Wykonane w podłożu łaty z materiału o mniejszej sztywności (np. łaty z asfaltu lanego w betonie asfaltowym) należy usunąć, a powstałe w ten sposób ubytki wypełnić materiałem o właściwościach zbliżonych do materiału podstawowego (np. wypełnić betonem asfaltowym). W celu polepszenia połączenia między warstwami technologicznymi nawierzchni powierzchnia podłoża powinna być w ocenie wizualnej chropowata. Szerokie szczeliny w podłożu należy wypełnić odpowiednim materiałem, np. zalewami drogowymi według PN-EN [65] lub PN-EN [66] albo innymi materiałami według norm lub aprobat technicznych. Na podłożu wykazującym zniszczenia w postaci siatki spękań zmęczeniowych lub spękań poprzecznych zaleca się stosowanie membrany przeciwspękaniowej, np. mieszanki mineralno-asfaltowej, warstwy SAMI lub z geosyntetyków według norm lub aprobat technicznych Próba technologiczna Wykonawca przed przystąpieniem do produkcji mieszanki jest zobowiązany do przeprowadzenia w obecności Inżyniera próby technologicznej, która ma na celu sprawdzenie zgodności właściwości wyprodukowanej mieszanki z receptą. W tym celu należy zaprogramować otaczarkę zgodnie z receptą roboczą i w cyklu automatycznym produkować mieszankę. Do badań należy pobrać mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki. W przypadku produkcji mieszanki mineralno- asfaltowej w kilku otaczarkach próba powinna być przeprowadzona na każdej wytwórni. Nie dopuszcza się oceniania dokładności pracy otaczarki oraz prawidłowości składu mieszanki mineralnej na podstawie tzw. suchego zarobu, z uwagi na możliwą segregację kruszywa. Do próby technologicznej Wykonawca użyje takich materiałów, jakie będą stosowane do wykonania właściwej mieszanki mineralno-asfaltowej. W czasie wykonywania zarobu próbnego dozowania ilościowe poszczególnych materiałów składowych mieszanki mineralno-asfaltowej powinny być zgodne z ilościami podanymi w przedłożonej przez Wykonawcę i zatwierdzonej przez Inżyniera recepcie. Sprawdzenie zawartości asfaltu w mieszance określa się wykonując ekstrakcję. Sprawdzenie uziarnienia mieszanki mineralnej wykonuje się poprzez analizę sitową kruszywa. Do sprawdzenia składu granulometrycznego mieszanki mineralnej i zawartości asfaltu zaleca się pobrać próbki z co najmniej trzeciego zarobu po uruchomieniu produkcji. Tolerancje zawartości składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego, powinny być zawarte w granicach podanych w punkcie 6. Mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki należy zgromadzić w silosie lub załadować na samochód. Próbki do badań należy pobierać ze skrzyni samochodu zgodnie z metodą określoną w PN-EN [43]. Na podstawie uzyskanych wyników Inżynier podejmuje decyzję o wykonaniu odcinka próbnego.

86 5.6. Odcinek próbny D a Zaakceptowanie przez Inżyniera wyników badań próbek z próbnego zarobu stanowi podstawę do wykonania przez Wykonawcę odcinka próbnego. Za zgodą Inżyniera można połączyć wykonanie próby technologicznej z wykonaniem odcinka próbnego. W takim przypadku zaleca się pobrać próbki mieszanki mineralno-asfaltowej do badań zza rozściełacza, wg pktu 4.3, 4.5, 4.6 PN-EN [43]. W przypadku braku innych uzgodnień z Inżynierem, Wykonawca powinien wykonać odcinek próbny co najmniej na trzy dni przed rozpoczęciem robót, w celu: sprawdzenia czy użyty sprzęt jest właściwy, określenia grubości warstwy mieszanki mineralno-asfaltowej przed zagęszczeniem, koniecznej do uzyskania wymaganej w kontrakcie grubości warstwy, określenia potrzebnej liczby przejść walców dla uzyskania prawidłowego zagęszczenia warstwy. Do takiej próby Wykonawca powinien użyć takich materiałów oraz sprzętu, jaki stosowany będzie do wykonania warstwy nawierzchni. Odcinek próbny powinien być zlokalizowany w miejscu uzgodnionym z Inżynierem. Powierzchnia odcinka próbnego powinna wynosić co najmniej 500 m 2, a długość co najmniej 50 m i powinny być tak dobrane, aby na jego podstawie możliwa była ocena prawidłowości wbudowania i zagęszczenia mieszanki mineralnoasfaltowej. Grubość układanej warstwy powinna być zgodna z grubością podaną w dokumentacji projektowej. Ilość próbek (rdzeni) pobrana z odcinka próbnego powinna być uzgodniona z Inżynierem i oceniona pod względem zgodności z wymaganiami niniejszej specyfikacji. Należy pobrać minimum w dwóch przekrojach poprzecznych po dwie próbki (rdzenie). Dopuszcza się, aby za zgodą Inżyniera, odcinek próbny zlokalizowany był w ciągu zasadniczych prac nawierzchniowych objętych danym kontraktem. Wykonawca może przystąpić do realizacji robót po zaakceptowaniu przez Inżyniera technologii wbudowania oraz wyników z odcinka próbnego Połączenie międzywarstwowe Uzyskanie wymaganej trwałości nawierzchni jest uzależnione od zapewnienia połączenia między warstwami i ich współpracy w przenoszeniu obciążenia nawierzchni ruchem. Podłoże powinno być skropione lepiszczem. Ma to na celu zwiększenie połączenia między warstwami konstrukcyjnymi oraz zabezpieczenie przed wnikaniem i zaleganiem wody między warstwami. Skropienie lepiszczem podłoża (np. z warstwy wiążącej asfaltowej), przed ułożeniem warstwy ścieralnej z betonu asfaltowego powinno być wykonane w ilości podanej w przeliczeniu na pozostałe lepiszcze, tj. 0,1 0,3 kg/m 2, przy czym: zaleca się stosować emulsję modyfikowaną polimerem, ilość emulsji należy dobrać z uwzględnieniem stanu podłoża oraz porowatości mieszanki; jeśli mieszanka ma większą zawartość wolnych przestrzeni, to należy użyć większą ilość lepiszcza do skropienia, które po ułożeniu warstwy ścieralnej uszczelni ją. Skrapianie podłoża należy wykonywać równomiernie stosując rampy do skrapiania, np. skrapiarki do lepiszczy asfaltowych. Dopuszcza się skrapianie ręczne lancą w miejscach trudno dostępnych (np. ścieki uliczne) oraz przy urządzeniach usytuowanych w nawierzchni lub ją ograniczających. W razie potrzeby urządzenia te należy zabezpieczyć przed zabrudzeniem. Skropione podłoże należy wyłączyć z ruchu publicznego przez zmianę organizacji ruchu. W wypadku stosowania emulsji asfaltowej podłoże powinno być skropione 0,5 h przed układaniem warstwy asfaltowej w celu odparowania wody. Czas ten nie dotyczy skrapiania rampą zamontowaną na rozkładarce. Pozostałe warunki wykonania połączenia międzywarstwowego oraz kontrola wykonania skropienia zostały przedstawione w ST D a [1a] Wbudowanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową można wbudowywać na podłożu przygotowanym zgodnie z zapisami w punktach 5.4 i 5.7. Temperatura podłoża pod rozkładaną warstwę nie może być niższa niż +5 C. Transport mieszanki mineralno-asfaltowej asfaltowej powinien być zgodny z zaleceniami podanymi w punkcie 4.2. Mieszankę mineralno-asfaltową asfaltową należy wbudowywać w odpowiednich warunkach atmosferycznych. Nie wolno wbudowywać betonu asfaltowego gdy na podłożu tworzy się zamknięty film wodny. Temperatura otoczenia w ciągu doby nie powinna być niższa od temperatury podanej w tablicy 17. Temperatura otoczenia może być niższa w wypadku stosowania ogrzewania podłoża i obramowania (np.

87 D a promienniki podczerwieni, urządzenia mikrofalowe). Temperatura powietrza powinna być mierzona co najmniej 3 razy dziennie: przed przystąpieniem do robót oraz podczas ich wykonywania w okresach równomiernie rozłożonych w planowanym czasie realizacji dziennej działki roboczej. Nie dopuszcza się układania mieszanki mineralno-asfaltowej asfaltowej podczas silnego wiatru (V > 16 m/s). Podczas budowy nawierzchni należy dążyć do ułożenia wszystkich warstw przed sezonem zimowym, aby zapewnić szczelność nawierzchni i jej odporność na działanie wody i mrozu. W wypadku stosowania mieszanek mineralno-asfaltowych z dodatkiem obniżającym temperaturę mieszania i wbudowania należy indywidualnie określić wymagane warunki otoczenia. Tablica 17. Minimalna temperatura otoczenia na wysokości 2 m podczas wykonywania warstw asfaltowych Rodzaj robót Minimalna temperatura otoczenia [ C] w czasie 24 h przed przystąpieniem w czasie robót do robót Warstwa ścieralna o grubości 3 cm Warstwa ścieralna o grubości < 3 cm Mieszanka mineralno-asfaltowa powinna być wbudowywana rozkładarką wyposażoną w układ automatycznego sterowania grubości warstwy i utrzymywania niwelety zgodnie z dokumentacją projektową. W miejscach niedostępnych dla sprzętu dopuszcza się wbudowywanie ręczne. Grubość wykonywanej warstwy powinna być sprawdzana co 25 m, w co najmniej trzech miejscach (w osi i przy brzegach warstwy). Warstwy wałowane powinny być równomiernie zagęszczone ciężkimi walcami drogowymi. Do warstw z betonu asfaltowego należy stosować walce drogowe stalowe gładkie z możliwością wibracji, oscylacji lub walce ogumione Połączenia technologiczne Wymagania ogólne Połączenia technologiczne należy wykonywać jako: złącza podłużne i poprzeczne (połączenia tego samego materiału wykonywanego w różnym czasie), spoiny (połączenia różnych materiałów oraz warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi). Połączenia technologiczne powinny być jednorodne i szczelne. Złącza podłużnego nie można umiejscawiać w śladach kół. Należy unikać umiejscawiania złączy w obszarze poziomego oznakowania jezdni. Złącza podłużne między pasami kolejnych warstw technologicznych należy przesuwać względem siebie co najmniej 15 cm w kierunku poprzecznym do osi jezdni. Złącza poprzeczne między działkami roboczymi układanych pasów kolejnych warstw technologicznych należy przesunąć względem siebie o co najmniej 2 m w kierunku podłużnym do osi jezdni. Połączenie nawierzchni mostowej z nawierzchnią drogową powinno być wykonane w strefie płyty przejściowej. Połączenie warstw ścieralnej i wiążącej powinno być przesunięte o co najmniej 0,5 m. Krawędzie poprzeczne łączonych warstw wiążącej i ścieralnej nawierzchni drogowej powinny być odcięte piłą Złącza Technologia rozkładania gorące przy gorącym Do tej metody należy używać rozkładarki pracujące obok siebie. Wydajności wstępnego zagęszczania stołami rozkładarek muszą być do siebie dopasowane. Przyjęta technologia robót powinna zapewnić prawidłowe i szczelne połączenia układanych pasów warstwy technologicznej. Warunek ten można zapewnić przez zminimalizowanie odległości między rozkładarkami tak, aby odległość między układanymi pasami nie była większa niż długość rozkładarki oraz druga w kolejności rozkładarka nadkładała mieszankę na pierwszy pas Technologia rozkładania gorące przy zimnym Wcześniej wykonany pas warstwy technologicznej powinien mieć wyprofilowaną krawędź równomiernie zagęszczoną, bez pęknięć. Krawędź ta nie może być pionowa, lecz powinna być skośna. Można to uzyskać przez odcięcie wąskiego pasa wzdłuż krawędzi ciepłej warstwy. Na krawędzi pasa warstw wiążącej i ścieralnej należy nanieść materiał do złączy wg pktu 2.6 w ilości co najmniej 50 g na 1 cm grubości warstwy na 1 metr bieżący krawędzi. Na krawędź pasa warstw wiążącej i ścieralnej nie należy nanosić lepiszczy używanych do połączenia międzywarstwowego wg pktu 2.7.

88 Zakończenie działki roboczej D a W przypadku wystąpienia przerw w układaniu pasa warstwy technologicznej na czas, po którym temperatura mieszanki mineralno-asfaltowej obniży się poza dopuszczalną granicę, przed przystąpieniem do ułożenia kolejnego pasa warstwy należy usunąć ułożony wcześniej pas o długości do 3 m. Należy usunąć fragment pasa na całej jego grubości. Na tak powstałą krawędź należy nanieść lepiszcze lub inny materiał wg pku 2.6 w ilości co najmniej 50 g na 1 cm grubości warstwy na 1 metr bieżący krawędzi Spoiny Spoiny należy wykonywać w wypadku połączeń warstwy ścieralnej z urządzeniami w nawierzchni lub ją ograniczającymi. Spoiny należy wykonywać z materiałów termoplastycznych (taśmy, pasty) zgodnych z pktem 2.6. Grubość materiału termoplastycznego do spoiny powinna być zgodna z pktem Krawędzie W wypadku warstwy ścieralnej rozkładanej przy urządzeniach ograniczających nawierzchnię, których górna powierzchnia ma być w jednym poziomie z powierzchnią tej nawierzchni (np. ściek uliczny, korytka odwadniające) oraz gdy spadek jezdni jest w stronę tych urządzeń, to powierzchnia warstwy ścieralnej powinna być wyższa o 0,5 1,0 cm. W wypadku warstw nawierzchni bez urządzeń ograniczających (np. krawężników) krawędziom należy nadać spadki o nachyleniu nie większym niż 2:1, a za pomocą odpowiednich środków technicznych wykonać krawędzie w linii prostej i docisnąć równomiernie na całej długości. Po wykonaniu nawierzchni asfaltowej o jednostronnym nachyleniu jezdni należy uszczelnić krawędź położoną wyżej, a w strefie zmiany przechyłki obie krawędzie. W tym celu boczną powierzchnię krawędzi należy pokryć gorącym lepiszczem w ilości 4,0 kg/m 2. Lepiszcze powinno być naniesione odpowiednio szybko tak, aby krawędzie nie uległy zabrudzeniu. Niżej położona krawędź (z wyjątkiem strefy zmiany przechyłki) powinna pozostać nieuszczelniona. Dopuszcza się jednoczesne uszczelnianie krawędzi kolejnych warstw, jeżeli warstwy były ułożone jedna po drugiej, a krawędzie były zabezpieczone przed zanieczyszczeniem. Jeżeli krawędź położona wyżej jest uszczelniana warstwowo, to przylegającą powierzchnię odsadzki danej warstwy należy uszczelnić na szerokości co najmniej 10 cm. W wypadku nakładania warstwy na nawierzchnię przeznaczoną do ruchu należy odpowiednio ukształtować krawędź nakładanej warstwy, łączącej ją z niższą warstw, aby złagodzić wjazd z niższej warstwy na wyższą. W tym celu należy: sfrezować klin niższej warstwy na głębokości od 0 do grubości nakładanej warstwy oraz na długości równej co najmniej 125 krotności grubości nakładanej warstwy, przygotować podłoże zgodnie z pktem 5.4 i 5.7, ułożyć nakładaną warstwę o stałej grubości Uszorstnienie warstwy ścieralnej Warstwa ścieralna powinna mieć jednorodną teksturę i strukturę dostosowaną do przeznaczenia, np. ze względu na właściwości przeciwpoślizgowe, hałas toczenia kół lub względy estetyczne. Do zwiększenia szorstkości warstwy ścieralnej konieczne może być jej uszorstnienie. Do warstw z mieszanki o D < 11 mm zaleca się stosowanie posypki o wymiarze 2/4 mm. Do warstw z mieszanki o D 11 mm można stosować posypkę o wymiarze 2/4 lub 2/5 mm. Na powierzchnię gorącej warstwy należy równomiernie nanieść posypkę odpowiednio wcześnie, tak aby została wgnieciona w warstwę przez walce. Na powierzchnię gorącej warstwy należy równomiernie nanieść posypkę i dokładnie zawałować. Nanoszenie posypki powinno odbywać się maszynowo, a jedynie w miejscach trudno dostępnych dopuszcza się wykonanie ręczne. Niezwiązaną posypkę należy usunąć po ostygnięciu warstwy. Przy wyborze uziarnienia posypki należy wziąć pod uwagę wymagania ochrony przed hałasem. Jeżeli wymaga się zmniejszenia hałasu od kół pojazdów, należy stosować posypkę o drobniejszym uziarnieniu. Zalecana ilość posypki do warstwy z betonu asfaltowego: kruszywo o wymiarze 2/4 mm: od 0,5 do 1,5 kg/m 2, kruszywo o wymiarze 2/5 mm: od 1,0 do 2,0 kg/m 2. W uzasadnionych przypadkach można nie stosować uszorstnienia, na przykład w celu zmniejszenia hałaśliwości jezdni z mieszanek drobnoziarnistych na odcinkach obszarów zurbanizowanych.

89 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót D a Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (np. stwierdzenie o oznakowaniu materiału znakiem CE lub znakiem budowlanym B, certyfikat zgodności, deklarację zgodności, aprobatę techniczną, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badanie typu Przed przystąpieniem do robót, w terminie uzgodnionym z Inżynierem, Wykonawca przedstawi do akceptacji badania typu mieszanek mineralno-asfaltowych wraz z wymaganymi w normie PN-EN [52] załącznikami, w celu zatwierdzenia do stosowania. W przypadku zaistnienia podanych poniżej sytuacji wymagających powtórzenia badania typu należy je ponownie wykonać i przedstawić do akceptacji. Badanie typu powinno zawierać: a) informacje ogólne: nazwę i adres producenta mieszanki mineralno-asfaltowej, datę wydania, nazwę wytwórni produkującej mieszankę mineralno asfaltową, określenie typu mieszanki i kategorii, z którymi jest deklarowana zgodność, zestawienie metod przygotowania próbek oraz metod i warunków badania poszczególnych właściwości. b) informacje o składnikach: każdy wymiar kruszywa: źródło i rodzaj, lepiszcze: typ i rodzaj, wypełniacz: źródło i rodzaj, dodatki: źródło i rodzaj, wszystkie składniki: wyniki badań zgodnie z zestawieniem podanym w tablicy 19. Tablica18. Rodzaj i liczba badań składników mieszanki mineralno-asfaltowej Składnik Właściwość Metoda badania Liczba badań Kruszywo Uziarnienie PN-EN [5] 1 na frakcję (PN-EN [49]) Gęstość PN-EN [15] 1 na frakcję Lepiszcze (PN-EN [23], PN-EN [63], PN-EN [64]) Wypełniacz (PN-EN 13043[49]) Dodatki Typ *) dotyczy jedynie lepiszczy wg PN-EN 14023[64] Penetracja lub temperatura mięknienia PN-EN 1427 [21] PN-EN 1426 [20] lub 1 Nawrót sprężysty *) PN-EN [56] 1 Uziarnienie PN-EN [11] 1 Gęstość PN-EN [16] 1 c) informacje o mieszance mineralno-asfaltowej: skład mieszaki podany jako wejściowy (w przypadku walidacji w laboratorium) lub wyjściowy skład (w wypadku walidacji produkcji), wyniki badań zgodnie z zestawieniem podanym w tablicy 19.

90 Tablica 19. Rodzaj i liczba badań mieszanki mineralno-asfaltowej D a Właściwość Metoda badania Liczba badań Zawartość lepiszcza (obowiązkowa) PN-EN [31] PN-EN [45] 1 Uziarnienie (obowiązkowa) PN-EN [32] 1 Zawartość wolnych przestrzeni łącznie z VFB i VMA przy wymaganej zawartości wolnych przestrzeni V max 7% (obowiązkowa) PN-EN [35] Gęstość objętościowa wg PN-EN [34], metoda B, w stanie nasyconym powierzch-niowo suchym. Gęstość wg PN-EN [33], metoda A w wodzie Wrażliwość na działanie wody (powiązana funkcjonalnie) PN-EN [37] 1 Odporność na deformacje trwałe (powiązana funkcjonalnie), dotyczy betonu asfaltowego zaprojektowa-nego do maksymalnego obciążenia osi poniżej 130 kn PN-EN [39] mały aparat, metoda B w powietrzu, przy wymaganej temperaturze Sztywność (funkcjonalna) PN-EN [42] 1 Zmęczenie (funkcjonalna) do nawierzchni zaprojektowanych wg kryterium opartym na PN-EN [41], załącznik D 1 czteropunktowym zginaniu Odporność na paliwo (powiązana funkcjonalnie) PN-EN [47] 1 Odporność na środki odladzające (powiązana funkcjonalnie) PN-EN [46] 1 Badanie typu należy przeprowadzić zgodnie z PN-EN [52] przy pierwszym wprowadzeniu mieszanek mineralno-asfaltowych do obrotu i powinno być powtórzone w wypadku: upływu trzech lat, zmiany złoża kruszywa, zmiany rodzaju kruszywa (typu petrograficznego), zmiany kategorii kruszywa grubego, jak definiowano w PN-EN [49], jednej z następujących właściwości: kształtu, udziału ziaren częściowo przekruszonych, odporności na rozdrabnianie, odporności na ścieranie lub kanciastości kruszywa drobnego, zmiany gęstości ziaren (średnia ważona) o więcej niż 0,05 Mg/m 3, zmiany rodzaju lepiszcza, zmiany typu mineralogicznego wypełniacza. Dopuszcza się zastosowanie podejścia grupowego w zakresie badania typu. Oznacza to, że w wypadku, gdy nastąpiła zmiana składu mieszanki mineralno- asfaltowej i istnieją uzasadnione przesłanki, że dana właściwość nie ulegnie pogorszeniu oraz przy zachowaniu tej samej wymaganej kategorii właściwości, to nie jest konieczne badanie tej właściwości w ramach badania typu Badania w czasie robót Badania dzielą się na: badania Wykonawcy (w ramach własnego nadzoru), badania kontrolne (w ramach nadzoru zleceniodawcy Inżyniera): dodatkowe, arbitrażowe Badania Wykonawcy Badania w czasie wytwarzania mieszanki mineralno-asfaltowej Badania Wykonawcy w czasie wytwarzania mieszanki mineralno asfaltowej powinny być wykonywane w ramach zakładowej kontroli produkcji, zgodnie z normą PN-EN [53]. Zakres badań Wykonawcy w systemie zakładowej kontroli produkcji obejmuje: badania materiałów wsadowych do mieszanki mineralno-asfaltowej (asfaltów, kruszyw wypełniacza i dodatków), badanie składu i właściwości mieszanki mineralno-asfaltowej. 1 1

91 D a Częstotliwość oraz zakres badań i pomiarów w czasie wytwarzania mieszanki mineralno-asfaltowej powinno być zgodne z certyfikowanym systemem ZKP Badania w czasie wykonywania warstwy asfaltowej i badania gotowej warstwy Badania Wykonawcy są wykonywane przez Wykonawcę lub jego zleceniobiorców celem sprawdzenia, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wykonawca powinien wykonywać te badania podczas realizacji kontraktu, z niezbędną starannością i w wymaganym zakresie. Wyniki należy zapisywać w protokołach. W razie stwierdzenia uchybień w stosunku do wymagań kontraktu, ich przyczyny należy niezwłocznie usunąć. Wyniki badań Wykonawcy należy przekazywać Inżynierowi na jego żądanie. Inżynier może zdecydować o dokonaniu odbioru na podstawie badań Wykonawcy. W razie zastrzeżeń Inżynier może przeprowadzić badania kontrolne według pktu 6.5. Zakres badań Wykonawcy związany z wykonywaniem nawierzchni: pomiar temperatury powietrza, pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni (wg PN-EN [38]), ocena wizualna mieszanki mineralno-asfaltowej, ocena wizualna posypki, wykaz ilości materiałów lub grubości wykonanej warstwy, pomiar spadku poprzecznego warstwy asfaltowej, pomiar równości warstwy asfaltowej (wg pktu ), dokumentacja działań podejmowanych celem zapewnienia odpowiednich właściwości przeciwpoślizgowych, pomiar parametrów geometrycznych poboczy, ocena wizualna jednorodności powierzchni warstwy, ocena wizualna jakości wykonania połączeń technologicznych Badania kontrolne zamawiającego Badania kontrolne są badaniami Inżyniera, których celem jest sprawdzenie, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wyniki tych badań są podstawą odbioru. Pobieraniem próbek i wykonaniem badań na miejscu budowy zajmuje się Inżynier w obecności Wykonawcy. Badania odbywają się również wtedy, gdy Wykonawca zostanie w porę powiadomiony o ich terminie, jednak nie będzie przy nich obecny. Wykonawca może pobierać i pakować próbki do badań kontrolnych. Do wysłania próbek i przeprowadzenia badań kontrolnych jest upoważniony tylko Zamawiający lub uznana przez niego placówka badawcza. Zamawiający decyduje o wyborze takiej placówki. Rodzaj i zakres badań kontrolnych Zamawiającego mieszanki mineralno-asfaltowej i wykonanej warstwy jest następujący: badania materiałów wsadowych do mieszanki mineralno-asfaltowej (asfaltów, kruszyw, wypełniacza i dodatków). Mieszanka mineralno-asfaltowa: uziarnienie, zawartość lepiszcza, temperatura mięknienia odzyskanego lepiszcza, gęstość i zawartość wolnych przestrzeni próbki. Warunki technologiczne wbudowywania mieszanki mineralno-asfaltowej: pomiar temperatury powietrza podczas pobrania próby do badań, pomiar temperatury mieszanki mineralno-asfaltowej, ocena wizualna dostarczonej mieszanki mineralno-asfaltowej. Wykonana warstwa: wskaźnik zagęszczenia grubość warstwy lub ilość zużytego materiału, równość podłużna i poprzeczna, spadki poprzeczne, zawartość wolnych przestrzeni, złącza technologiczne, szerokość warstwy,

92 rzędne wysokościowe, ukształtowanie osi w planie, ocena wizualna warstwy, właściwości przeciwpoślizgowe warstwy ścieralnej Badanie materiałów wsadowych D a Właściwości materiałów wsadowych należy oceniać na podstawie badań pobranych próbek w miejscu produkcji mieszanki mineralno-asfaltowej. Do oceny jakości materiałów wsadowych mieszanki mineralno-asfaltowej, za zgodą nadzoru i Zamawiającego mogą posłużyć wyniki badań wykonanych w ramach zakładowej kontroli produkcji Kruszywa i wypełniacz Z kruszywa należy pobrać i zbadać średnie próbki. Wielkość pobranej średniej próbki nie może być mniejsza niż: wypełniacz 2 kg, kruszywa o uziarnieniu do 8 mm 5 kg, kruszywa o uziarnieniu powyżej 8 mm 15 kg. Wypełniacz i kruszywa powinny spełniać wymagania podane w pkcie 2.3. i Lepiszcze Z lepiszcza należy pobrać próbkę średnią składająca się z 3 próbek częściowych po 2 kg. Z tego jedną próbkę częściową należy poddać badaniom. Ponadto należy zbadać kolejną próbkę, jeżeli wygląd zewnętrzny (jednolitość, kolor, zapach, zanieczyszczenia) może budzić obawy. Asfalty powinny spełniać wymagania podane w pkcie Materiały do uszczelniania połączeń Z lepiszcza lub materiałów termoplastycznych należy pobrać próbki średnie składające się z 3 próbek częściowych po 2 kg. Z tego jedną próbkę częściową należy poddać badaniom. Ponadto należy pobrać i zbadać kolejną próbkę, jeżeli zewnętrzny wygląd (jednolitość, kolor, połysk, zapach, zanieczyszczenia) może budzić obawy. Materiały do uszczelniania połączeń powinny spełniać wymagania podane w pkcie Badania mieszanki mineralno-asfaltowej Właściwości materiałów należy oceniać na podstawie badań pobranych próbek mieszanki mineralnoasfaltowej przed wbudowaniem (wbudowanie oznacza wykonanie warstwy asfaltowej). Wyjątkowo dopuszcza się badania próbek pobranych z wykonanej warstwy asfaltowej. Do oceny jakości mieszanki mineralno-asfaltowej za zgodą nadzoru i Zamawiającego mogą posłużyć wyniki badań wykonanych w ramach zakładowej kontroli produkcji. Na etapie oceny jakości wbudowanej mieszanki mineralno-asfaltowej podaje się wartości dopuszczalne i tolerancje, w których uwzględnia się: rozrzut występujący przy pobieraniu próbek, dokładność metod badań oraz odstępstwa uwarunkowane metodą pracy. Właściwości materiałów budowlanych należy określać dla każdej warstwy technologicznej, a metody badań powinny być zgodne z wymaganiami podanymi poniżej, chyba że ST lub dokumentacja projektowa podają inaczej Uziarnienie Uziarnienie każdej próbki pobranej z luźnej mieszanki mineralno-asfaltowej nie może odbiegać od wartości projektowanej, z uwzględnieniem dopuszczalnych odchyłek podanych w tablicy 20, w zależności od liczby wyników badań z danego odcinka budowy. Wyniki badań nie uwzględniają badań kontrolnych dodatkowych.

93 D a Tablica 20. Dopuszczalne odchyłki dotyczące pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości kruszywa Kruszywo o wymiarze 1 2 Liczba wyników badań od 3 od 5 do 4 do 8 od 9 do 19 <0,063 mm, [%(m/m)], mieszanki gruboziarniste ±4,0 ±3,6 ±3,2 ±2,9 ±2,4 ±2,0 <0,063 mm, [%(m/m)], mieszanki drobnoziarniste ±3,0 ±2,7 ±2,4 ±2,1 ±1,8 ±1,5 <0,125 mm, [%(m/m)], mieszanki gruboziarniste ±5,0 ±4,4 ±3,9 ±3,4 ±2,7 ±2,0 <0,125 mm, [%(m/m)], mieszanki drobnoziarniste ±4,0 ±3,6 ±3,3 ±2,9 ±2,5 ±2,0 Od 0,063 mm do 2 mm ±8 ±6,1 ±5,0 ±4,1 ±3,3 ±3,0 >2 mm ±8 ±6,1 ±5,0 ±4,1 ±3,3 ±3,0 Ziarna grube (mieszanki drobnoziarniste) Ziarna grube (mieszanki gruboziarniste) ,7 +4,7-5,8 +4,5-5,1 +4,3-4,4 +4,1 ±4,0-9 +5,0-7,6 +5,0-6,8 +5,0-6,1 +5,0-5,5 +5,0 ±5,0 Jeżeli w składzie mieszanki mineralno-asfaltowej określono dodatki kruszywa o szczególnych właściwościach, np. kruszywo rozjaśniające lub odporne na polerowanie, to dopuszczalna odchyłka zawartości tego kruszywa wynosi: - ± 20% w wypadku kruszywa grubego, - ±30% w wypadku kruszywa drobnego Zawartość lepiszcza Zawartość rozpuszczalnego lepiszcza z każdej próbki pobranej z mieszanki mineralno-asfaltowej nie może odbiegać od wartości projektowanej, z uwzględnieniem podanych dopuszczalnych odchyłek, w zależności od liczby wyników badań z danego odcinka budowy (tablica 21). Do wyników badań nie zalicza się badań kontrolnych dodatkowych. Tablica 21. Dopuszczalne odchyłki pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości lepiszcza rozpuszczalnego [%(m/m)] Rodzaj mieszanki Liczba wyników badań Od Od 3 do 4 do 8 a) Od 9 do 19 a) Mieszanki gruboziarniste ±0,6 ±0,55 ±0,50 ±0,40 ±0,35 ±0,30 Mieszanki drobnoziarniste ±0,5 ±0,45 ±0,40 ±0,40 ±0,35 ±0,30 a) dodatkowo dopuszcza się maksymalnie jeden wynik, spośród wyników badań wziętych do obliczenia średniej arytmetycznej, którego odchyłka jest większa od dopuszczalnej odchyłki dotyczącej średniej arytmetycznej, lecz nie przekracza dopuszczalnej odchyłki jak do pojedynczego wyniku badania Temperatura mięknienia lepiszcza Temperatura mięknienia lepiszcza (asfaltu lub polimeroasfaltu) wyekstrahowanego z mieszanki mineralno-asfaltowej nie powinna przekroczyć wartości dopuszczalnych podanych w tablicy 22.

94 D a Tablica 22. Najwyższa temperatura mięknienia wyekstrahowanego asfaltu lub polimeroasfaltu drogowego Rodzaj lepiszcza Najwyższa temperatura mięknienia C 50/ / PMB-45/ PMB 45/ PMB 45/80-80 MG 50/70-54/64 wg wskazań producenta wg wskazań producenta Gęstość i zawartość wolnych przestrzeni Zawartość wolnych przestrzeni w próbce Marshalla pobranej z mieszanki mineralno-asfaltowej lub wyjątkowo powtórnie rozgrzanej próbki pobranej z nawierzchni nie może wykroczyć poza wartości podane w pkcie 2.10 o więcej niż 1,5% (v/v) Warunki technologiczne wbudowywania mieszanki mineralno-asfaltowej Temperatura powietrza powinna być mierzona przed i w czasie robót; nie powinna być mniejsza niż podano w tablicy 17. Pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni polega na kilkakrotnym zanurzeniu termometru w mieszance znajdującej się w zasobniku rozściełacza i odczytaniu temperatury. Dodatkowo należy sprawdzać temperaturę mieszanki za stołem rozściełacza w przypadku dłuższego postoju spowodowanego przerwą w dostawie mieszanki mineralno-asfaltowej z wytwórni. Jeżeli temperatura za stołem po zakończeniu postoju będzie zbyt niska do uzyskania odpowiedniego zagęszczenia, to należy wykonać zakończenie działki roboczej i rozpocząć proces układania jak dla nowej. Pomiar temperatury mieszanki mineralno-asfaltowej należy wykonać zgodnie z wymaganiami normy PN-EN [38]. Sprawdzeniu podlega wygląd mieszanki mineralno-asfaltowej w czasie rozładunku do zasobnika rozściełacza oraz porównaniu z normalnym wyglądem z uwzględnieniem uziarnienia, jednorodności mieszanki, prawidłowości pokrycia ziaren lepiszczem, koloru, ewentualnego nadmiaru lub niedoboru lepiszcza Wykonania warstwa Wskaźnik zagęszczenia i zawartość wolnych przestrzeni Zagęszczenie wykonanej warstwy wyrażone wskaźnikiem zagęszczenia oraz zawartością wolnych przestrzeni nie może przekroczyć wartości dopuszczalnych podanych w tablicy 23. Dotyczy to każdego pojedynczego oznaczenia danej właściwości. Określenie gęstości objętościowej należy wykonywać według PN-EN [34]. Tablica 23. Właściwości warstwy AC Typ i wymiar mieszanki Wskaźnik zagęszczenia [%] Zawartość wolnych przestrzeni w warstwie [%(v/v)] AC5S, KR1-KR2 98 1,0 4,0 AC8S, KR1-KR2 98 1,0 4,0 AC11S, KR1-KR2 98 1,0 4,0 AC8S, KR3-KR4 98 1,5 5,0 AC11S, KR3-KR4 98 1,5 5,0 AC8S, KR5-KR6* 98 2,0 5,0 AC11S, KR5-KR6* 98 2,0 5,0 *dopuszcza się w terenach górskich Wskaźnik zagęszczenia i zawartość wolnych przestrzeni należy badać dla każdej warstwy i na każde rozpoczęte 6000 m 2 nawierzchni jedna próbka; w razie potrzeby liczba próbek może zostać zwiększona (np. nawierzchnie dróg w terenie zabudowy, nawierzchnie mostowe).

95 Grubość warstwy lub ilość zużytego materiału D a Grubość wykonanej warstwy oznaczana według PN-EN [44] oraz ilość wbudowanego materiału na określoną powierzchnię (dotyczy przede wszystkim cienkich warstw) mogą odbiegać od projektu o wartości podane w tablicy 24. W wypadku określania ilości materiału na powierzchnię i średniej wartości grubości warstwy z reguły należy przyjąć za podstawę cały odcinek budowy. Inżynier ma prawo sprawdzać odcinki częściowe. Odcinek częściowy powinien zawierać co najmniej jedną dzienną działkę roboczą. Do odcinka częściowego obowiązują te same wymagania jak do odcinka budowy. Za grubość warstwy lub warstw przyjmuje się średnią arytmetyczną wszystkich pojedynczych oznaczeń grubości warstwy na całym odcinku budowy lub odcinku częściowym. Tablica 24. Dopuszczalne odchyłki grubości warstwy oraz ilości materiału na określonej powierzchni, [%] Warunki oceny Warstwa asfaltowa AC a) A Średnia z wielu oznaczeń grubości oraz ilości 1. duży odcinek budowy, powierzchnia większa niż 6000 m 2 lub droga ograniczona krawężnikami, powierzchnia większa niż 1000 m 2 lub warstwa ścieralna, ilość większa niż 50 kg/m mały odcinek budowy lub warstwa ścieralna, ilość większa niż 50 kg/m 2 15 B Pojedyncze oznaczenie grubości 25 a) w wypadku budowy dwuetapowej, tzn. gdy warstwa ścieralna jest układana z opóźnieniem, wartość z wiersza B odpowiednio obowiązuje; w pierwszym etapie budowy do górnej warstwy nawierzchni obowiązuje wartość 25%, a do łącznej grubości warstw etapu 1 15% Spadki poprzeczne Spadki poprzeczne nawierzchni należy badać nie rzadziej niż co 20 m oraz w punktach głównych łuków poziomych. Spadki poprzeczne powinny być zgodne z dokumentacją projektową, z tolerancją ± 0,5% Równość podłużna i poprzeczna Pomiary równości podłużnej należy wykonywać w środku każdego ocenianego pasa ruchu. Do oceny równości podłużnej warstwy ścieralnej nawierzchni drogi klasy G i dróg wyższych klas należy stosować metodę profilometryczną bazującą na wskaźnikach równości IRI. Zasady wyznaczania oraz dopuszczalne wartości wskaźnika IRI wymagane przy odbiorze nawierzchni określono w rozporządzeniu w sprawie warunków technicznych jakim powinny odpowiadać drogi i ich usytuowanie [72]. Do oceny równości podłużnej warstwy ścieralnej nawierzchni drogi klasy Z, L i D oraz placów i parkingów należy stosować metodę pomiaru ciągłego równoważną użyciu łaty i klina z wykorzystaniem planografu (w miejscach niedostępnych dla planografu pomiar ciągły z użyciem łaty 4-metrowej i klina). Zasady wyznaczania oraz dopuszczalne odbiorcze wartości odchyleń równości podłużnej warstwy określono w rozporządzeniu w sprawie warunków technicznych jakim powinny odpowiadać drogi i ich usytuowanie [72]. Do oceny równości poprzecznej warstw nawierzchni dróg wszystkich klas oraz placów i parkingów należy stosować metodę pomiaru profilometrycznego równoważną użyciu łaty o długości 2 m i klina, umożliwiającą wyznaczenie odchylenia równości w przekroju poprzecznym pasa ruchu/elementu drogi. W miejscach niedostępnych dla profilografu pomiar równości poprzecznej warstw nawierzchni należy wykonać z użyciem łaty i klina. Długość łaty w pomiarze równości poprzecznej powinien wynosić 2 m. Pomiar powinien być wykonany nie rzadziej niż co 5 m. Zasady wyznaczaniu odchylenia oraz wartości dopuszczalne odchyleń równości poprzecznej przy odbiorze warstwy określono w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie [72] Złącza technologiczne Złącza podłużne i poprzeczne, sprawdzone wizualnie, powinny być równe i związane, wykonane w linii prostej, równolegle lub prostopadle do osi drogi. Przylegające warstwy powinny być w jednym poziomie.

96 Szerokość warstwy D a Szerokość warstwy, mierzona 10 razy na 1 km każdej jezdni powinna być zgodna z dokumentacją projektową, z tolerancją w zakresie od 0 do +5 cm, przy czym szerokość warstwy wiążącej powinna być odpowiednio szersza, tak aby stanowiła odsadzkę dla warstwy ścieralnej. W przypadku wyprofilowanej ukośnej krawędzi szerokość należy mierzyć w środku linii skosu Rzędne wysokościowe Rzędne wysokościowe, mierzone co 10 m na prostych i co 10 m na osi podłużnej i krawędziach, powinny być zgodne z dokumentacją projektową, z dopuszczalną tolerancją ± 1 cm, przy czym co najmniej 95% wykonanych pomiarów nie może przekraczać przedziału dopuszczalnych odchyleń Ukształtowanie osi w planie Ukształtowanie osi w planie, mierzone co 100 m, nie powinno różnić się od dokumentacji projektowej o więcej niż ± 5 cm Ocena wizualna warstwy Wygląd zewnętrzny warstwy, sprawdzony wizualnie, powinien być jednorodny, bez spękań, deformacji, plam i wykruszeń Właściwości przeciwpoślizgowe warstwy ścieralnej Przy ocenie właściwości przeciwpoślizgowych nawierzchni drogi klasy G i dróg wyższych klas powinien być określony współczynnik tarcia na mokrej nawierzchni przy całkowitym poślizgu opony testowej. Pomiar wykonuje się przy temperaturze otoczenia od 5 do 30 C, nie rzadziej niż co 50 m na nawierzchni zwilżanej wodą w ilości 0,5 l/m 2, a wynik pomiaru powinien być przeliczany na wartość przy 100% poślizgu opony testowej rowkowanej (ribbed type) o rozmiarze 165 R15 lub lub innej wiarygodnej metody równoważnej, jeśli dysponuje się sprawdzoną zależnością korelacyjną umożliwiającą przeliczenie wyników pomiarów na wartości uzyskiwane zestawem o pełnej blokadzie koła. Badanie należy wykonać przed dopuszczeniem nawierzchni do ruchu oraz powtórnie w okresie od 4 do 8 tygodni od oddania nawierzchni do eksploatacji. Badanie powtórne należy wykonać w śladzie koła. Jeżeli warunki atmosferyczne uniemożliwiają wykonanie pomiaru w wymienionym terminie, powinien być on zrealizowany z najmniejszym możliwym opóźnieniem. Uzyskane wartości współczynnika tarcia należy rejestrować z dokładnością do trzech miejsc po przecinku Miarą właściwości przeciwpoślizgowych jest miarodajny współczynnik tarcia. Za miarodajny współczynnik tarcia przyjmuje się różnicę wartości średniej E(μ) i odchylenia standardowego D: E(μ) D. Wyniki podaje się z dokładnością do dwóch miejsc po przecinku. Długość ocenianego odcinka nawierzchni nie powinna być większa niż 1000 m, a liczba pomiarów nie mniejsza niż 10. Odcinek końcowy o długości mniejszej niż 500 m należy oceniać łącznie z odcinkiem poprzedzającym. W wypadku odbioru krótkich odcinków nawierzchni, na których nie można wykonać pomiarów z prędkością 90 lub 60 km/h (np. rondo, dojazd do skrzyżowania, niektóre łącznice), do oceny przyjmuje się wyniki pomiarów współczynnika tarcia przy prędkościach pomiarowych odpowiednio 60 i 30 km/h. Dopuszczalne wartości miarodajnego współczynnika tarcia nawierzchni są określone w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie [72] Badania kontrolne dodatkowe W wypadku uznania, że jeden z wyników badań kontrolnych nie jest reprezentatywny dla ocenianego odcinka budowy, Wykonawca ma prawo żądać przeprowadzenia badań kontrolnych dodatkowych. Inżynier i Wykonawca decydują wspólnie o miejscach pobierania próbek i wyznaczeniu odcinków częściowych ocenianego odcinka budowy. Jeżeli odcinek częściowy przyporządkowany do badań kontrolnych nie może być jednoznacznie i zgodnie wyznaczony, to odcinek ten nie powinien być mniejszy niż 20% ocenianego odcinka budowy. Do odbioru uwzględniane są wyniki badań kontrolnych i badań kontrolnych dodatkowych do wyznaczonych odcinków częściowych. Koszty badań kontrolnych dodatkowych zażądanych przez Wykonawcę ponosi Wykonawca Badania arbitrażowe Badania arbitrażowe są powtórzeniem badań kontrolnych, co do których istnieją uzasadnione wątpliwości ze strony Inżyniera lub Wykonawcy (np. na podstawie własnych badań). Badania arbitrażowe wykonuje na wniosek strony kontraktu niezależne laboratorium, które nie wykonywało badań kontrolnych.

97 D a Koszty badań arbitrażowych wraz ze wszystkimi kosztami ubocznymi ponosi strona, na której niekorzyść przemawia wynik badania. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa (AC). Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej warstwy ścieralnej z betonu asfaltowego 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności pkt 9. Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne [1] 9.2. Cena jednostki obmiarowej Cena wykonania 1 m 2 warstwy ścieralnej z betonu asfaltowego (AC) obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, oczyszczenie i skropienie podłoża, dostarczenie materiałów i sprzętu, opracowanie recepty laboratoryjnej, wykonanie próby technologicznej i odcinka próbnego, wyprodukowanie mieszanki betonu asfaltowego i jej transport na miejsce wbudowania, posmarowanie lepiszczem lub pokrycie taśmą asfaltową krawędzi urządzeń obcych i krawężników, rozłożenie i zagęszczenie mieszanki betonu asfaltowego, obcięcie krawędzi i posmarowanie lepiszczem, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą ST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (ST) 1. D-M Wymagania ogólne 1a. D a Połączenie międzywarstwowe nawierzchni drogowej emulsją asfaltową Normy (Zestawienie zawiera dodatkowo normy PN-EN związane z badaniami materiałów wyst. w niniejszej ST) 2. PN-EN Metody badania cementu Część 2: Analiza chemiczna cementu 3. PN-EN Wapno budowlane Część 2: Metody badań 4. PN-EN Badania podstawowych właściwości kruszyw Procedura i terminologia uproszczonego opisu petrograficznego 5. PN-EN Badania geometrycznych właściwości kruszyw Część 1: Oznaczanie składu ziarnowego Metoda przesiewania

98 D a 6. PN-EN Badania geometrycznych właściwości kruszyw Część 3: Oznaczanie kształtu ziarn za pomocą wskaźnika płaskości 7. PN-EN Badania geometrycznych właściwości kruszyw Część 4: Oznaczanie kształtu ziarn Wskaźnik kształtu 8. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie procentowej zawartości ziarn o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych 9. PN-EN Badania geometrycznych właściwości kruszyw Część 6: Ocena właściwości powierzchni Wskaźnik przepływu kruszyw 10. PN-EN Badania geometrycznych właściwości kruszyw Część 9: Ocena zawartości drobnych cząstek Badania błękitem metylenowym 11. PN-EN Badania geometrycznych właściwości kruszyw Część 10: Ocena zawartości drobnych cząstek Uziarnienie wypełniaczy (przesiewanie w strumieniu powietrza) 12. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 2: Metody oznaczania odporności na rozdrabnianie 13. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 4: Oznaczanie pustych przestrzeni suchego, zagęszczonego wypełniacza 14. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 5: Oznaczanie zawartości wody przez suszenie w suszarce z wentylacją 15. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 6: Oznaczanie gęstości ziarn i nasiąkliwości 16. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 7: Oznaczanie gęstości wypełniacza Metoda piknometryczna 17. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 8: Oznaczanie polerowalności kamienia 18. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 3: Badanie bazaltowej zgorzeli słonecznej metodą gotowania 19. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych - Część 6: Mrozoodporność w obecności soli 20. PN-EN 1426 Asfalty i produkty asfaltowe Oznaczanie penetracji igłą 21. PN-EN 1427 Asfalty i produkty asfaltowe Oznaczanie temperatury mięknienia Metoda Pierścień i Kula 22. PN-EN Badania chemicznych właściwości kruszyw Analiza chemiczna 23. PN-EN Asfalty i produkty asfaltowe Wymagania dla asfaltów drogowych 24. PN-EN Asfalty i produkty asfaltowe Oznaczanie rozpuszczalności 25. PN-EN Asfalty i produkty asfaltowe Oznaczanie temperatury łamliwości Fraassa 26. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie lepkości kinematycznej 27. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie lepkości dynamicznej metodą próżniowej kapilary 28. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie zawartości parafiny Część 1: Metoda destylacji 29. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie odporności na starzenie pod wpływem ciepła i powietrza Część 1: Metoda RTFOT 30. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie odporności na starzenie pod wpływem ciepła i powietrza Część 3: Metoda RFT 31. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 1: Zawartość lepiszcza rozpuszczalnego 32. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 2: Oznaczanie składu ziarnowego 33. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 5: Oznaczanie gęstości 34. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 6: Oznaczanie gęstości objętościowej próbek mieszanki mineralno-asfaltowej 35. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 8: Oznaczanie zawartości wolnej przestrzeni

99 D a 36. PN-EN Mieszanki mineralno-asfaltowe Metody badania mieszanek mineralnoasfaltowych na gorąco Część 11: Oznaczanie powinowactwa pomiędzy kruszywem i asfaltem 37. PN-EN Mieszanki mineralno-asfaltowe Metody badania mieszanek mineralnoasfaltowych na gorąco Część 12: Określanie wrażliwości próbek asfaltowych na wodę 38. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 13: Pomiar temperatury 39. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 22: Koleinowanie 40. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 22: Koleinowanie 41. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 24: Odporność na zmęczenie 42. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 26: Sztywność 43. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 27: Pobieranie próbek 44. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 36: Oznaczanie grubości nawierzchni asfaltowych 45. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 39: Oznaczanie zawartości lepiszcza metodą spalania 46. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 41: Odporność na płyny zapobiegające oblodzeniu 47. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 43: Odporność na paliwo 48. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie czasu wypływu lepkościomierzem wypływowym - Część 1: Emulsje asfaltowe 49. PN-EN Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu 50. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 1: Beton asfaltowy 51. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 4: Mieszanka HRA 52. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 20: Badanie typu 53. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 21: Zakładowa kontrola produkcji 54. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 1: Badanie metodą pierścienia delta i kuli 55. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 2: Liczba bitumiczna 56. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie nawrotu sprężystego asfaltów modyfikowanych 57. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie stabilności podczas magazynowania asfaltów modyfikowanych 58. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie właściwości mechanicznych lepiszczy asfaltowych metodą rozciągania 59. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie kohezji lepiszczy asfaltowych metodą testu wahadłowego 60. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie siły rozciągania asfaltów modyfikowanych Metoda z duktylometrem 61. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie energii odkształcenia 62. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji kationowych emulsji asfaltowych 63. PN-EN Asfalty i lepiszcza asfaltowe - Zasady klasyfikacji asfaltów drogowych specjalnych - Część 2: Asfalty drogowe wielorodzajowe 63a PN-EN Asfalty i lepiszcza asfaltowe - Zasady klasyfikacji asfaltów drogowych

100 D a :2014-4/Ap1: specjalnych - Część 2: Asfalty drogowe wielorodzajowe poprawka do Polskiej Normy 64. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji asfaltów modyfikowanych polimerami 64a. PN-EN 14023:2011/Ap1 Asfalty i lepiszcza asfaltowe Zasady klasyfikacji asfaltów : modyfikowanych polimerami poprawka do Polskiej Normy 65. PN-EN Wypełniacze szczelin i zalewy drogowe Część 1: Wymagania wobec zalew drogowych na gorąco 66. PN-EN Wypełniacze szczelin i zalewy drogowe Część 2: Wymagania wobec zalew drogowych na zimno 67. PN-EN Przetwory naftowe Oznaczanie temperatury zapłonu i palenia Pomiar metodą otwartego tygla Clevelanda 68. PN-EN ISO 2592 Oznaczanie temperatury zapłonu i palenia Metoda otwartego tygla Clevelanda Wymagania techniczne 69. WT-1 Kruszywa Kruszywa do mieszanek mineralno-asfaltowych i powierzchniowych utrwaleń na drogach krajowych. Załącznik do Zarządzenia nr 46 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 25 września 2014 r. 70. WT-2 Mieszanki mineralno-asfaltowe. Załącznik do Zarządzenia nr 54 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 18 listopada 2014 r. 71. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. Załącznik do Zarządzenia nr 31 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 16 czerwca 2014 r Inne dokumenty 72. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. nr 43, poz. 430) 73. Ustawa z dnia 19 sierpnia 2011 r. o przewozie drogowym towarów niebezpiecznych (Dz.U. nr 227, poz z późniejszymi zmianami)

101 D b SPECYFIKACJA TECHNICZNE D b NAWIERZCHNIA Z BETONU ASFALTOWEGO. WARSTWA WIĄŻĄCA i WYRÓWNAWCZA wg WT-1 i WT-2 Marciszów, 2018

102 1. WSTĘP D b 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem warstwy wiążącej i wyrównawczej z betonu asfaltowego Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem warstwy wiążącej i wyrównawczej z betonu asfaltowego wg PN-EN [50] i WT-2 Mieszanki mineralno-asfaltowe 2014 [71] z mieszanki mineralno-asfaltowej dostarczonej od producenta. W przypadku produkcji mieszanki mineralno-asfaltowej przez Wykonawcę dla potrzeb budowy, Wykonawca zobowiązany jest prowadzić zakładową kontrolę produkcji (ZKP) zgodnie z PN-EN [54]. Warstwę wiążącą i wyrównawczą z betonu asfaltowego można wykonywać dla dróg kategorii ruchu od KR1 do KR7 (określenie kategorii ruchu podano w punkcie 1.4.8). Stosowane mieszanki betonu asfaltowego o wymiarze D (patrz pkt ) podano w tablicy 1. Tablica 1. Stosowane mieszanki Kategoria ruchu Mieszanki o wymiarze D 1), mm KR 1-2 KR 3-4 KR 5-7 AC11W, AC16W AC16W, AC22W AC16W, AC22W 1) Podział ze względu na wymiar największego kruszywa w mieszance. Uwaga: niniejsza ST nie obejmuje wykonania warstw nawierzchni z betonu asfaltowego o wysokim module sztywności Określenia podstawowe Nawierzchnia konstrukcja składająca się z jednej lub kilku warstw służących do przejmowania i rozkładania obciążeń od ruchu pojazdów na podłoże Warstwa wiążąca warstwa nawierzchni między warstwą ścieralną a podbudową Warstwa wyrównawcza warstwa o zmiennej grubości, ułożona na istniejącej warstwie w celu uzyskania odpowiedniego profilu potrzebnego do ułożenia kolejnej warstwy Mieszanka mineralno-asfaltowa mieszanka kruszyw i lepiszcza asfaltowego Wymiar mieszanki mineralno-asfaltowej określenie mieszanki mineralno-asfaltowej, ze względu na największy wymiar kruszywa D, np. wymiar 11, 16, Beton asfaltowy mieszanka mineralno-asfaltowa, w której kruszywo o uziarnieniu ciągłym lub nieciągłym tworzy strukturę wzajemnie klinującą się Uziarnienie skład ziarnowy kruszywa, wyrażony w procentach masy ziaren przechodzących przez określony zestaw sit Kategoria ruchu obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych GDDKiA [72] Wymiar kruszywa wielkość ziaren kruszywa, określona przez dolny (d) i górny (D) wymiar sita Kruszywo grube kruszywo z ziaren o wymiarze: D 45 mm oraz d > 2 mm Kruszywo drobne kruszywo z ziaren o wymiarze: D 2 mm, którego większa część pozostaje na sicie 0,063 mm Pył kruszywo z ziaren przechodzących przez sito 0,063 mm.

103 D b Wypełniacz kruszywo, którego większa część przechodzi przez sito 0,063 mm. (Wypełniacz mieszany kruszywo, które składa się z wypełniacza pochodzenia mineralnego i wodorotlenku wapnia. Wypełniacz dodany wypełniacz pochodzenia mineralnego, wyprodukowany oddzielnie) Granulat asfaltowy jest to przetworzony destrukt asfaltowy o udokumentowanej jakości jako materiał składowy w produkcji mieszanek mineralno-asfaltowych w technologii na gorąco Destrukt asfaltowy jest to mieszanka mineralno-asfaltowa, która jest uzyskiwana w wyniku frezowania warstw asfaltowych, rozkruszenia płyt wyciętych z nawierzchni asfaltowej, brył uzyskiwanych z płyt oraz z mieszanki mineralno-asfaltowej odrzuconej lub będącej nadwyżką produkcji Kationowa emulsja asfaltowa emulsja, w której emulgator nadaje dodatnie ładunki cząstkom zdyspergowanego asfaltu Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Symbole i skróty dodatkowe AC_W PMB MG D d C NPD TBR MOP ZKP - beton asfaltowy do warstwy wiążącej i wyrównawczej, - polimeroasfalt (ang. polymer modified bitumen), - asfalt wielorodzajowy (ang. multigrade), - górny wymiar sita (przy określaniu wielkości ziaren kruszywa), - dolny wymiar sita (przy określaniu wielkości ziaren kruszywa), - kationowa emulsja asfaltowa, - właściwość użytkowa nie określana (ang. No Performance Determined; producent może jej nie określać), - do zadeklarowania (ang. To Be Reported; producent może dostarczyć odpowiednie informacje, jednak nie jest do tego zobowiązany), - miejsce obsługi podróżnych, - zakładowa kontrola produkcji Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne [1] pkt Materiały stosowane do betonu asfaltowego do warstwy wyrównawczej i wiążącej Rodzaje stosowanych materiałów do betonu asfaltowego do warstwy wyrównawczej i wiążącej w zależności od kategorii ruchu podano w tablicy 2. Tablica 2. Materiały do warstwy wiążącej i wyrównawczej z betonu asfaltowego Materiał Mieszanka mineralno-asfaltowa o wymiarze D, [mm] Granulat asfaltowy o wymiarze U, [mm] Lepiszcze asfaltowe Kategoria ruchu KR1 KR2 KR3 KR4 KR5 KR7 11 a) a) 22,4 22,4 31,5 22,4 31,5 50/70 MG 50/70-54/64 35/50, 50,70 PMB 25/55-60 MG 50/70-54/64 MG 35/50-57/69 35/50 PMB 25/55-60 PMB 25/55-80 MG 35/50-57/69 Kruszywa mineralne Tabele 7, 8, 9,10 wg WT [70] a) Dopuszcza się AC11 do warstwy wyrównawczej dróg KR1 do KR4 przy spełnieniu wymagań tablicy 17

104 2.3. Lepiszcza asfaltowe D b Należy stosować asfalty drogowe wg PN-EN [22], polimeroasfalty wg PN-EN 14023:2011/Ap1: [65a] lub asfalty wielorodzajowe wg PN-EN : /Ap1: [64a]. Oprócz lepiszcz wymienionych w tablicy 2 można stosować inne lepiszcza nienormowe według aprobat technicznych. Asfalty drogowe powinny spełniać wymagania podane w tablicy 3. Polimeroasfalty powinny spełniać wymagania podane w tablicy 4. Asfalty wielorodzajowe powinny spełniać wymagania podane w tablicy 5. Tablica 3. Wymagania wobec asfaltów drogowych wg PN-EN [22] Lp. Właściwości Metoda Rodzaj asfaltu badania 35/50 50/70 WŁAŚCIWOŚCI OBLIGATORYJNE 1 Penetracja w 25 C 0,1 mm PN-EN 1426 [19] Temperatura mięknienia C PN-EN 1427 [20] Temperatura zapłonu, nie mniej niż C PN-EN [68] Zawartość składników rozpuszczalnych, nie mniej niż % m/m PN-EN [23] Zmiana masy po starzeniu (ubytek lub 5 przyrost), % m/m PN-EN [28] 0,5 0,5 nie więcej niż 6 Pozostała penetracja po starzeniu, nie mniej niż % PN-EN 1426 [19] Temperatura mięknienia po starzeniu, nie mniej niż C PN-EN 1427 [20] Wzrost temp. mięknienia po starzeniu, nie więcej niż C PN-EN 1427 [20] Temperatura łamliwości Fraassa, nie więcej niż WŁAŚCIWOŚCI SPECJALNE KRAJOWE C PN-EN [24] Indeks penetracji - PN-EN 12591[22] 11 Lepkość dynamiczna w 60 C Pa s PN-EN 12596[26] 12 Lepkość kinematyczna w 135 C mm 2 /s PN-EN 12595[25] Brak wymagań Brak wymagań Brak wymagań Brak wymagań Brak wymagań Brak wymagań

105 D b Tablica 4. Wymagania wobec asfaltów modyfikowanych polimerami (polimeroasfaltów) wg PN-EN 14023/Ap1 [65a] Wymaganie podstawowe Właściwość Metoda badania Jednostka Gatunki asfaltów modyfikowanych polimerami (PMB) 25/ /55 80 wymaganie klasa wymaganie klasa Konsystencja w pośrednich temperaturach eksploa-tacyjnych Penetracja w 25 C PN-EN 1426 [19] 0,1 mm Konsystencja w wysokich temperaturach eksploatacyjnych Temperatura mięknienia PN-EN 1427 [20] C Siła rozciągania (mała prędkość PN-EN [61] J/cm rozciągania) PN-EN [62] TBR 2 w 10 C 6 (w 15 C) - Kohezja Rozciąganie bezpośrednie w 5 C PN-EN [59] J/cm (rozciąganie 100 mm/min) PN-EN [62] NPD a Wahadło Vialit (metoda uderzenia) PN-EN [60] J/cm 2 NPD a Stałość konsystencji (Odporność na Zmiana masy PN-EN [28] % 0,5 3 0,5 3 starzenie wg PN-EN lub -3 [28] Pozostała penetracja PN-EN 1426 [19] % [29] Wzrost temperatury mięknienia PN-EN 1427 [20] C Inne właściwości Temperatura zapłonu PN-EN ISO 2592 [69] C Temperatura łamliwości PN-EN [24] C Nawrót sprężysty w 25 C PN-EN [57] % Nawrót sprężysty w 10 C NPD a 0 TBR b 1 Zakres plastyczności PN-EN [65] Punkt C NPD a 0 NPD a 0 Stabilność magazyno-wania. Różnica PN-EN [58] tempe-ratur mięknienia PN-EN 1427 [20] C Stabilność magazynowania. Różnica PN-EN [58] 0,1 mm NPD Wymagania dodatkowe penetracji PN-EN 1426 [19] 0 NPD a 0 Spadek temperatury mięknienia po PN-EN [28] starzeniu wg PN-EN lub-3 [28] C TBR PN-EN 1427 [20] 1 TBR b 1 [29] Nawrót sprężysty w 25 C po starzeniu wg PN-EN lub [28] [29] PN-EN [28] PN-EN [57] Nawrót sprężysty w 10 C po starzeniu wg PN-EN lub -3 [28] [29] a NPD No Performance Determined (właściwość użytkowa nie określana) b TBR To Be Reported (do zadeklarowania) % NPD a 0 NPD a 0

106 D b Tablica 5. Wymagania wobec asfaltów wielorodzajowych wg PN-EN : /Ap1: [64a] Lp. Właściwości 1 Penetracja w 25 C 2 Temperatura mięknienia 0,1 mm Metoda badania 3 Indeks penetracji - PN-EN [64] 4 Temperatura zapłonu C asfalt MG 50/70-54/64 asfalt MG 35/50-57/69 Wymaganie klasa Wymaganie klasa PN-EN 1426 [19] C PN-EN 1427 [20] PN-EN ISO 2592 [69] +0,3 do +2,0 3 +0,3 do +2, Rozpuszczalność % PN-EN [23] 99,0 2 99, Temperatura łamliwości Fraassa Lepkość dynamiczna w 60 C Lepkość kinematyczna w 135 C Pozostała penetracja po starzeniu Wzrost temp. mięknienia po starzeniu Zmiana masy po starzeniu C PN-EN [24] Pa s PN-EN [26] mm 2 /s PN-EN [25] Właściwości po starzeniu brak wymagań 0 brak wymagań % PN-EN 1426 [19] C PN-EN 1427 [20] % PN-EN [28] <0,5 1 <0,5 1 Składowanie asfaltu drogowego powinno odbywać się w zbiornikach, wykluczających zanieczyszczenie asfaltu i wyposażonych w system grzewczy pośredni (bez kontaktu asfaltu z przewodami grzewczymi). Zbiornik roboczy otaczarki powinien być izolowany termicznie, posiadać automatyczny system grzewczy z tolerancją ± 5 C oraz układ cyrkulacji asfaltu. Polimeroasfalt powinien być magazynowany w zbiorniku wyposażonym w system grzewczy pośredni z termostatem kontrolującym temperaturę z dokładnością ± 5 C. Zaleca się wyposażenie zbiornika w mieszadło. Zaleca się bezpośrednie zużycie polimeroasfaltu po dostarczeniu. Należy unikać wielokrotnego rozgrzewania i chłodzenia polimeroasfaltu w okresie jego stosowania oraz unikać niekontrolowanego mieszania polimeroasfaltów różnego rodzaju i klasy oraz z asfaltem zwykłym. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie powinna przekraczać w okresie krótkotrwałym, nie dłuższym niż 5 dni, poniższych wartości: asfaltu drogowego 35/50: 190 C, asfaltu drogowego 50/70: 180 C, polimeroasfaltu: wg wskazań producenta, asfaltu drogowego wielorodzajowego: wg wskazań producenta. W celu ograniczenia ilości emisji gazów cieplarnianych oraz obniżenia temperatury mieszania składników i poprawienia urabialności mieszanki mineralno-asfaltowej dopuszcza się zastosowanie asfaltu spienionego Kruszywo Do warstwy wiążącej i wyrównawczej z betonu asfaltowego należy stosować kruszywo według PN-EN [49] i WT-1 Kruszywa 2014 [70], obejmujące kruszywo grube, kruszywo drobne i wypełniacz. W mieszance mineralno-asfaltowej jako kruszywo drobne należy stosować mieszankę kruszywa łamanego i niełamanego (dla KR1 KR2 dopuszcza się stosowanie w mieszance mineralnej do 100% kruszywa drobnego niełamanego) lub kruszywo łamane. Jeżeli stosowana jest mieszanka kruszywa drobnego niełamanego i łamanego, to należy przyjąć proporcje kruszywa łamanego do niełamanego co najmniej 50/50. Wymagania dla kruszyw według WT-1 Kruszywa 2014 [70] są podane w tablicach poniżej. 0

107 D b a) Kruszywo grube do warstwy wiążącej i wyrównawczej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 6. Tablica 6. Wymagane właściwości kruszywa grubego do warstwy wiążącej i wyrównawczej z betonu asfaltowego Lp. Właściwości kruszywa KR1 KR2 KR3 KR4 KR5 KR Uziarnienie według PN-EN 933-1[5]; kategoria nie niższa niż: Tolerancja uziarnienia; odchylenia nie większe niż według kategorii: Zawartość pyłu według PN-EN [5]; kategoria nie wyższa niż: Kształt kruszywa według PN-EN [6] lub według PN-EN [7]; kategoria nie wyższa niż: Procentowa zawartość ziaren o powierzchni przekruszonej i łamanej w kruszywie grubym według PN-EN [8]; kategoria nie niższa niż: Odporność kruszywa na rozdrabnianie według normy PN-EN [12], badana na kruszywie o wymiarze 10/14, rozdział 5, kategoria nie wyższa niż: Gęstość ziaren według PN-EN [15], rozdział 7, 8 lub 9: Nasiąkliwość według PN-EN [15], rozdział 7, 8 lub 9: Mrozoodporność według PN-EN [17], badana na kruszywie 8/11, 11/16 lub 8/16; kategoria nie wyższa niż: Zgorzel słoneczna bazaltu według PN-EN [18]; wymagana kategoria: Skład chemiczny uproszczony opis petrograficzny według PN-EN [4] Grube zanieczyszczenia lekkie według PN- EN [21], p. 14.2; kategoria nie wyższa niż: Rozpad krzemianowy żużla wielkopiecowego chłodzonego powietrzem według PN-EN [21], p. 19.1: Rozpad żelazowy żużla wielko-piecowego chłodzonego powietrzem według PN-EN [21], p. 19.2: Stałość objętości kruszywa z żużla stalowniczego według PN-EN [21], p. 19.3; kategoria nie wyższa niż: G C85/20 G C90/20 G C90/20 G 25/15 G 20/15 G 20/17,5 G 25/15 G 20/15 G 20/17,5 G 25/15 G 20/15 G 20/17,5 f 2 f 2 f 2 FI 35 lub SI 35 FI 25 lub SI 25 FI 25 lub SI 25 C deklarowana C 50/10 C 50/10 LA 40 LA 30 LA 30 deklarowana przez producenta deklarowana przez producenta deklarowana przez producenta deklarowana przez producenta deklarowana przez producenta deklarowana przez producenta F 2 F 2 F 2 SB LA SB LA SB LA deklarowany przez producenta deklarowany przez producenta deklarowany przez producenta m LPC 0,1 m LPC 0,1 m LPC 0,1 wymagana odporność wymagana odporność wymagana odporność wymagana odporność wymagana odporność wymagana odporność V 3,5 V 3,5 V 3,5 b) kruszywo niełamane drobne lub o ciągłym uziarnieniu do D 8 do warstwy wiążącej i wyrównawczej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 7.

108 D b Tablica 7. Wymagane właściwości kruszywa niełamanego drobnego lub o ciągłym uziarnieniu do D 8 do warstwy wiążącej i wyrównawczej z betonu asfaltowego Lp Właściwości kruszywa Uziarnienie według PN-EN [5], wymagana kategoria: Tolerancja uziarnienia; odchylenie nie większe niż według kategorii: Zawartość pyłów według PN-EN [5], kategoria nie wyższa niż: Jakość pyłów według PN-EN [10]; kategoria nie wyższa niż: Kanciastość kruszywa drobnego według PN-EN [9], rozdz. 8, kategoria nie niższa niż: Gęstość ziaren według PN-EN [15], rozdz. 7, 8 lub 9: Nasiąkliwość według PN-EN [15], rozdz. 7, 8 lub 9 Grube zanieczyszczenia lekkie, według PN-EN [21], p. 14.2, kategoria nie wyższa niż: Wymagania w zależności od kategorii ruchu KR3 KR5 KR1 KR2 KR4 KR7 G F85 lub G A85 G F85 G TCNR G TC20 G TC20 f 3 MB F10 E csdeklarowana deklarowana przez producenta deklarowana przez producenta m LPC0,1 c) kruszywo łamane drobne lub o ciągłym uziarnieniu do D 8 do warstwy wiążącej i wyrównawczej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 8. Tablica 8. Wymagane właściwości kruszywa łamanego drobnego lub o ciągłym uziarnieniu do D 8 do warstwy wiążącej i wyrównawczej z betonu asfaltowego Lp Właściwości kruszywa Uziarnienie według PN-EN [5], wymagana kategoria: Tolerancja uziarnienia; odchylenie nie większe niż według kategorii: Zawartość pyłów według PN-EN [5], kategoria nie wyższa niż: Jakość pyłów według PN-EN [10]; kategoria nie wyższa niż: Kanciastość kruszywa drobnego według PN-EN [9], rozdz. 8, kategoria nie niższa niż: Gęstość ziaren według PN-EN [15], rozdz. 7, 8 lub 9: Nasiąkliwość według PN-EN [15], rozdz. 7, 8 lub 9 Grube zanieczyszczenia lekkie, według PN-EN [21], p. 14.2, kategoria nie wyższa niż: Wymagania w zależności od kategorii ruchu KR1 KR2 KR3 KR4 KR5 KR7 G F85 lub G A85 G TCNR G TC20 G TC20 f 16 MB F10 E csdeklarowana E CS30 E CS30 deklarowana przez producenta deklarowana przez producenta m LPC0,1 d) do warstwy wiążącej i wyrównawczej z betonu asfaltowego, w zależności od kategorii ruchu, należy stosować wypełniacz spełniający wymagania podane w tablicy 9.

109 D b Tablica 9. Wymagane właściwości wypełniacza*) do warstwy wiążącej i wyrównawczej z betonu asfaltowego Właściwości kruszywa Uziarnienie według PN-EN [11] Jakość pyłów według PN-EN [10]; kategoria nie wyższa niż: Zawartość wody według PN-EN [14], nie wyższa niż: Gęstość ziaren według PN-EN [16] Wymagania w zależności od kategorii ruchu KR1 KR2 KR3 KR4 KR5 KR7 zgodnie z tablicą 24 wg PN-EN [49] MB F10 1 % (m/m) deklarowana przez producenta Wolne przestrzenie w suchym, zagęszczonym wypełniaczu według PN-EN [13], V 28/45 wymagana kategoria: Przyrost temperatury mięknienia według PN-EN [55], wymagana kategoria: R&B8/25 Rozpuszczalność w wodzie według PN-EN [21], kategoria nie wyższa niż: WS 10 Zawartość CaCO 3 w wypełniaczu wapiennym według PN-EN [2], kategoria nie niższa niż: CC 70 Zawartość wodorotlenku wapnia w wypełniaczu mieszanym wg PN-EN [3], wymagana kategoria: K adeklarowana Liczba asfaltowa według PN-EN [56], wymagana kategoria: BN Deklarowana *) Można stosować pyły z odpylania, pod warunkiem spełniania wymagań jak dla wypełniacza zgodnie z pktem 5 PN-EN [49]. Proporcja pyłów i wypełniacza wapiennego powinna być tak dobrana, aby kategoria zawartości CaCO 3 w mieszance pyłów i wypełniacza wapiennego nie była niższa niż CC 70. Składowanie kruszywa powinno się odbywać w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z kruszywem o innym wymiarze lub pochodzeniu. Podłoże składowiska musi być równe, utwardzone i odwodnione. Składowanie wypełniacza powinno się odbywać w silosach wyposażonych w urządzenia do aeracji Środek adhezyjny W celu poprawy powinowactwa fizykochemicznego lepiszcza asfaltowego i kruszywa, gwarantującego odpowiednią przyczepność (adhezję) lepiszcza do kruszywa i odporność mieszanki mineralno-asfaltowej na działanie wody, należy dobrać i zastosować środek adhezyjny, tak aby dla konkretnej pary kruszywo-lepiszcze wartość przyczepności określona według PN-EN , metoda C [37] wynosiła co najmniej 80%. Składowanie środka adhezyjnego jest dozwolone tylko w oryginalnych opakowaniach producenta Granulat asfaltowy Właściwości granulatu asfaltowego Granulat asfaltowy powinien spełniać wymagania podane w tablicy 10. Tablica 10. Wymagania dotyczące granulatu asfaltowego Wymagania Zawartość minerałów obcych Warstwa wiążąca Kategoria FM1/01 Właściwości lepiszcza odzyskanego w granulacie asfaltowym a) PIK Pen. Kategoria S70 Wartość średnia temperatury mięknienia nie może być wyższa niż 70 C. Pojedyncze wartości temperatury mięknienia nie mogą przekraczać 77 C Kategoria P15 Wartość średnia nie może być mniejsza niż 15 0,1 mm. Pojedyncze wartości penetracji nie mogą być mniejsze niż 10 0,1 mm Jednorodność Wg tablicy 13 a) do sklasyfikowania lepiszcza odzyskanego w granulacie asfaltowym wystarcza oznaczenie temperatury mięknienia PiK. Tylko w szczególnych przypadkach należy wykonać oznaczenie penetracji. Oceny właściwości lepiszcza należy dokonać wg pktu normy PN-EN [52]

110 D b Zawartość materiałów obcych w granulacie asfaltowym, oznaczona wg PN-EN [47], powinna spełniać wymagania podane w tablicy 11. Tablica 11. Zawartość materiałów obcych w granulacie asfaltowym Materiały obce a) Kategoria Grupa 1 Grupa 2 [%(m/m)] [%(m/m)] PM <1 <0,1 PM 1/0,1 <5 <0,1 PM 5/0,1 >5 >0,1 PM dec a) materiały obce grupy 1 i 2 zgodnie z pktem 4.1 normy PN-EN [52] Wymiar D kruszywa zawartego w granulacie asfaltowym nie może być większy od wymiaru D mieszanki mineralnej wchodzącej w skład mieszanki mineralno-asfaltowej. Do obliczania temperatury mięknienia mieszaniny lepiszcza z granulatu asfaltowego i dodanego asfaltu należy, zgodnie z PN-EN [50], załącznik a, pkt A.3, stosować następujące równanie: T PiKmix = α T PiK1 +b T PiK2 w którym: T PiKmix temperatura mięknienia mieszanki lepiszczy w mieszance mineralno-asfaltowej z dodatkiem granulatu asfaltowego, [ C], temperatura mięknienia lepiszcza odzyskanego z granulatu asfaltowego, [ C], T PiK1 T PiK2 średnia temperatura mięknienia dodanego lepiszcza asfaltowego [ C], a i b udział masowy: lepiszcza z granulatu asfaltowego (a) i dodanego lepiszcza (b), przy a+b= Jednorodność granulatu asfaltowego Jednorodność granulatu asfaltowego powinna być oceniana na podstawie rozstępu procentowego udziału w granulacie: kruszywa grubego, kruszywa drobnego oraz pyłów, zawartości lepiszcza oraz rozstępu wyników pomiarów temperatury mięknienia lepiszcza odzyskanego z granulatu asfaltowego. Wymagane jest podanie zmierzonej wartości jednorodności rozstępu wyników badań właściwości przeprowadzonych na liczbie próbek n, przy czym n powinno wynosić co najmniej 5. Liczbę próbek oblicza się, dzieląc masę materiału wyjściowego podanego w tonach [t], zaokrąglając w górę do pełnej liczby. Wymagania dotyczące dopuszczalnego rozstępu wyników badań granulatu asfaltowego podano w tablicy 12. Tablica 12. Dopuszczalny rozstęp wyników badań właściwości Właściwość Dopuszczalny rozstęp wyników badań (T roż) partii granulatu asfaltowego do zastosowania w mieszance mineralno-asfaltowej przeznaczonej do warstwy wiążącej Temperatura mięknienia lepiszcza odzyskanego, [ C] 8,0 Zawartość lepiszcza, [%(m/m)] 1,0 Kruszywo o uziarnieniu poniżej 0,063 mm [%(m/m)] 6,0 Kruszywo o uziarnieniu od 0,063 do 2 mm [%(m/m)] 16,0 Kruszywo o uziarnieniu powyżej 2 mm [%(m/m)] 16, Deklarowanie właściwości granulatu asfaltowego W opisie granulatu asfaltowego producent powinien zadeklarować: typ mieszanki lub mieszanek, z których pochodzi granulat (np. AC 16 S, droga DK 10), nie dopuszcza się do stosowania granulatu, którego pochodzenia nie można udokumentować i zadeklarować, rodzaj kruszywa i średnie uziarnienie, typ lepiszcza, średnią zawartość lepiszcza i średnia temperaturę mięknienia lepiszcza odzyskanego, maksymalną wielkość kawałków granulatu asfaltowego U GRA D/d. Właściwości kruszywa z granulatu asfaltowego powinny spełniać wymagania określone dla kruszywa w danej mieszance mineralno-asfaltowej. Dopuszcza się deklarowanie właściwości kruszywa mineralnego w granulacie asfaltowym na podstawie udokumentowanego wcześniej zastosowania.

111 Warunki stosowania granulatu asfaltowego D b Granulat asfaltowy może być wykorzystywany do produkcji mieszanki mineralno-asfaltowej, jeżeli spełnione są wymagania dotyczące końcowego wyrobu mieszanki mineralno-asfaltowej z jego dodatkiem. Wytwórnia mieszanek mineralno-asfaltowych powinna spełniać warunki kontrolowanego, mechanicznego dozowania granulatu asfaltowego podczas produkcji mieszanki mineralno-asfaltowej. Granulat dodawany na zimno wymaga wyższego podgrzewania kruszywa, zgodnie z tablicą 13. Jeżeli granulat asfaltowy jest wilgotny to należy temperaturę kruszywa jeszcze podnieść o korektę z tablicy 14. Pole szare w tablicy oznacza niepożądaną wilgotność oraz duży spadek efektywności suszarki i otaczarki. Tablica 13. Temperatura kruszywa w zależności od ilości zimnego i suchego granulatu asfaltowego Należy oznaczyć wilgotność granulatu asfaltowego i skorygować temperaturę produkcji mma zgodnie z tablicą 14 o tyle, aby nie została przekroczona dopuszczalna najwyższa temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) - patrz pkt 2.3. Tablica 14. Korekta temperatury produkcji w zależności od wilgotności granulatu asfaltowego Udział granulatu asfaltowego M[%] Wilgotność granulatu asfaltowego [%] Korekta temperatury C Szare pola wskazują dodatek granulatu nieekonomiczny i niebezpieczny ze względu na duże ilości pary wodnej powstającej przy odparowaniu wody z wilgotnego granulatu. Dopuszcza się użycie granulatu asfaltowego w metodzie na zimno (bez wstępnego ogrzewania) w ilości do 20% masy mieszanki mineralno-asfaltowej na podstawie wykazania spełnienia wymagań podanych powyżej oraz spełniania właściwości mma. Uwaga: Stosowanie granulatu asfaltowego nie może obniżać właściwości mieszanek mineralno-asfaltowych. Do produkcji mieszanek mineralno-asfaltowych z zastosowaniem granulatu nie dopuszcza się stosowania środków obniżających lepkość asfaltu Materiały do uszczelnienia połączeń i krawędzi Do uszczelnienia połączeń technologicznych, tj. złączy podłużnych i poprzecznych z tego samego materiału wykonywanego w różnym czasie oraz spoin stanowiących połączenia różnych materiałów lub połączenie warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi, należy stosować:

112 D b a) materiały termoplastyczne, jak taśmy asfaltowe, pasty itp. według norm lub aprobat technicznych, b) emulsję asfaltową według PN-EN [63] lub inne lepiszcza według norm lub aprobat technicznych. Grubość materiału termoplastycznego do spoiny powinna wynosić: nie mniej niż 10 mm przy grubości warstwy technologicznej do 2,5 cm, nie mniej niż 15 mm przy grubości warstwy technologicznej większej niż 2,5 cm. Składowanie materiałów termoplastycznych jest dozwolone tylko w oryginalnych opakowaniach producenta, w warunkach określonych w aprobacie technicznej. Do uszczelnienia krawędzi należy stosować asfalt drogowy wg PN-EN [22], asfalt modyfikowany polimerami wg PN-EN [65] metodą na gorąco. Dopuszcza się inne rodzaje lepiszcza wg norm lub aprobat technicznych Materiały do złączenia warstw konstrukcji Do złączania warstw konstrukcji nawierzchni (warstwa wiążąca z warstwą ścieralną) należy stosować kationowe emulsje asfaltowe lub kationowe emulsje modyfikowane polimerami według PN-EN [63]. Właściwości i przeznaczenie emulsji asfaltowych oraz sposób ich składowania opisano w ST D a [1a] Dodatki do mieszanki mineralno-asfaltowej Mogą być stosowane dodatki stabilizujące lub modyfikujące. Pochodzenie, rodzaj i właściwości dodatków powinny być deklarowane. Należy używać tylko materiałów składowych o ustalonej przydatności. Ustalenie przydatności powinno wynikać co najmniej jednego z następujących dokumentów: - Normy Europejskiej, - europejskiej aprobaty technicznej, - specyfikacji materiałowych opartych na potwierdzonych pozytywnych zastosowaniach w nawierzchniach asfaltowych. Wykaz należy dostarczyć w celu udowodnienia przydatności. Wykaz może być oparty na badaniach w połączeniu z dowodami w praktyce. Zaleca się stosowanie do mieszanki mineralno-asfaltowej środka obniżającego temperaturę produkcji i układania. Do mieszanki mineralno-asfaltowej może być stosowany dodatek asfaltu naturalnego wg PN-EN [51], załącznik B Skład mieszanki mineralno-asfaltowej Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych zgodnie z normą PN-EN [53] załącznik C oraz normami powiązanymi. Uziarnienie mieszanki mineralnej oraz minimalna zawartość lepiszcza podane są w tablicy 15. Próbki powinny spełniać wymagania podane w tablicach 16, 17 i 18, w zależności od kategorii ruchu jak i zawartości asfaltu B min i temperatur zagęszczania próbek. Tablica 15. Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do betonu asfaltowego do warstwy wiążącej i wyrównawczej, dla ruchu KR1 KR7 [71] Przesiew, [% (m/m)] Właściwość AC11W KR1-KR2 AC16W KR1-KR2 AC16W KR3-KR7 AC22W KR3-KR7 Wymiar sita #, [mm] od do od do od do od do 31, , , , ,063 3,0 8,0 3,0 8,0 4,0 10,0 4,0 10,0 Zawartość lepiszcza, minimum *) Bmin4,8 Bmin4,6 Bmin4,6 Bmin4,4 *) Minimalna zawartość lepiszcza jest określona przy założonej gęstości mieszanki mineralnej 2,650 Mg/m 3. Jeżeli stosowana mieszanka mineralna ma inną gęstość (ρd), to do wyznaczenia minimalnej zawartości lepiszcza podaną wartość należy pomnożyć przez współczynnik według równania:

113 D b Właściwości mieszaki mineralno-asfaltowej do wykonania betonu asfaltowego do warstwy wiążącej i wyrównawczej Wymagane właściwości mieszanki mineralno-asfaltowej podane są w tablicach 16, 17 i 18. Tablica 16. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy wiążącej i wyrównawczej, dla ruchu KR1 KR2 [71] Właściwość Zawartość wolnych przestrzeni Wolne przestrzenie wypełnione lepiszczem Zawartość wolnych przestrzeni w mieszance mineralnej Odporność na działanie wody Warunki zagęszczania wg PN-EN [53] C.1.2,ubijanie, 2 50 uderzeń C.1.2,ubijanie, 2 50 uderzeń C.1.2,ubijanie, 2 50 uderzeń C.1.1,ubijanie, 2 35 uderzeń Metoda i warunki badania AC11W AC16W PN-EN [36], p. 4 PN-EN [36], p. 5 PN-EN [36], p. 5 PN-EN [38], przechowywanie w 40 C z jednym cyklem zamrażania, a) badanie w 25 C V min 3,0 V max 6,0 VFB min 65 VFB max 80 V min 3,0 V max 6,0 VFB min 60 VFB max 80 VMA min 14 VMA min 14 ITSR 80 ITSR 80 a) ujednoliconą procedurę badania odporności na działanie wody podano w WT [71] w załączniku 1. Tablica 17. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy wiążącej i wyrównawczej, dla ruchu KR3 KR4 [71] Właściwość Zawartość wolnych przestrzeni Odporność na deformacje trwałe a)c) Odporność na działanie wody Warunki zagęszczania wg PN-EN [53] C.1.3,ubijanie, 2 75 uderzeń C.1.20, wałowanie, P 98-P 100 C.1.1,ubijanie, 2 35 uderzeń Metoda i warunki badania AC16W AC22W PN-EN [36], p. 4 PN-EN , metoda B w powietrzu [40], PN-EN , D.1.6,60 C, cykli [53] PN-EN [38], przechowywanie w 40 C z jednym cyklem zamra-żania, badanie w 25 C b) V min 4,0 V max 7,0 WTS AIR 0,15 PRD AIR 7,0 V min 4,0 V max 7,0 WTS AIR 0,15 PRD AIR7,0 ITS 80 ITSR 80 a) Grubość płyty: AC16, AC22 60mm, b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [71] w załączniku 1, c) Procedurę kondycjonowania krótkoterminowego mma przed formowaniem próbek podano w WT w załączniku 2.

114 D b Tablica 18. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy wiążącej i wyrównawczej, dla ruchu KR5 KR7 [71] Właściwość Zawartość wolnych przestrzeni Odporność na deformacje trwałe a)c) Odporność na działanie wody Warunki zagęszczania wg PN-EN [53] C.1.3,ubijanie, 2 75 uderzeń C.1.20, wałowanie, P 98-P 100 C.1.1,ubijanie, 2 35 uderzeń Metoda i warunki badania AC16W AC22W PN-EN [36], p. 4 PN-EN , metoda B w powietrzu [40], PN-EN , D.1.6,60 C, cykli [53] PN-EN [38], przechowywanie w 40 C z jednym cyklem zamra-żania, badanie w 25 C b) V min 4,0 V max 7,0 WTS AIR 0,10 PRD AIR 5,0 V min 4,0 V max 7,0 WTS AIR 0,10 PRD AIR 5,0 ITSR 80 ITSR 80 a) Grubość płyty: AC16P, AC22P 60mm, AC32P 80mm, b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [71] w załączniku 1, c) Procedurę kondycjonowania krótkoterminowego mma przed formowaniem próbek podano w WT w załączniku SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: a) wytwórnia (otaczarka) o mieszaniu cyklicznym lub ciągłym, z automatycznym komputerowym sterowaniem produkcji, do wytwarzania mieszanek mineralno-asfaltowych. Wytwórnia powinna zapewnić wysuszenie i wymieszanie wszystkich składników oraz zachowanie właściwej temperatury składników i gotowej mieszanki mineralno-asfaltowej. Na wytwórni powinien funkcjonować certyfikowany system zakładowej kontroli produkcji zgodny z PN-EN [54]. Wytwórnia powinna być wyposażona w termometry (urządzenia pomiarowe) pozwalające na ciągłe monitorowanie temperatury poszczególnych materiałów, na różnych etapach przygotowywania materiałów, jak i na wyjściu z mieszalnika, b) układarka gąsienicowa, z elektronicznym sterowaniem równości układanej warstwy, c) skrapiarka, d) walce stalowe gładkie, e) lekka rozsypywarka kruszywa, f) szczotki mechaniczne i/lub inne urządzenia czyszczące, g) samochody samowyładowcze z przykryciem brezentowym lub termosami, h) sprzęt drobny. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne [1] pkt Transport materiałów Asfalt i polimeroasfalt należy przewozić zgodnie z zasadami wynikającymi z ustawy o przewozie drogowym towarów niebezpiecznych [73], wprowadzającej przepisy konwencji ADR, w cysternach kolejowych lub samochodach izolowanych i zaopatrzonych w urządzenia umożliwiające pośrednie ogrzewanie oraz w zawory spustowe. Kruszywa można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem.

115 D b Wypełniacz należy przewozić w sposób chroniący go przed zawilgoceniem, zbryleniem i zanieczyszczeniem. Wypełniacz luzem powinien być przewożony w odpowiednich cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Środek adhezyjny, w opakowaniu producenta, może być przewożony dowolnymi środkami transportu z uwzględnieniem zaleceń producenta. Opakowanie powinno być zabezpieczone tak, aby nie uległo uszkodzeniu. Emulsja asfaltowa może być transportowana w zamkniętych cysternach, autocysternach, beczkach i innych opakowaniach pod warunkiem, że nie będą korodowały pod wpływem emulsji i nie będą powodowały jej rozpadu. Cysterny powinny być wyposażone w przegrody. Nie należy używać do transportu opakowań z metali lekkich (może zachodzić wydzielanie wodoru i groźba wybuchu przy emulsjach o ph 4). Mieszankę mineralno-asfaltową należy dowozić na budowę pojazdami samowyładowczymi w zależności od postępu robót. Podczas transportu i postoju przed wbudowaniem mieszanka powinna być zabezpieczona przed ostygnięciem i dopływem powietrza (przez przykrycie, pojemniki termoizolacyjne lub ogrzewane itp.). Warunki i czas transportu mieszanki, od produkcji do wbudowania, powinna zapewniać utrzymanie temperatury w wymaganym przedziale. Powierzchnie pojemników używanych do transportu mieszanki powinny być czyste, a do zwilżania tych powierzchni można używać tylko środki antyadhezyjne niewpływające szkodliwie na mieszankę. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne [1] pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej (AC11W, AC16W, AC22W), wyniki badań laboratoryjnych oraz próbki materiałów pobrane w obecności Inżyniera do wykonania badań kontrolnych przez Zamawiającego. Projekt mieszanki mineralno-asfaltowej powinien określać: źródło wszystkich zastosowanych materiałów, proporcje wszystkich składników mieszanki mineralnej, punkty graniczne uziarnienia, wyniki badań przeprowadzonych w celu określenia właściwości mieszanki i porównanie ich z wymaganiami specyfikacji, wyniki badań dotyczących fizycznych właściwości kruszywa, temperaturę wytwarzania i układania mieszanki. W zagęszczaniu próbek laboratoryjnych mieszanek mineralno-asfaltowych należy stosować następujące temperatury mieszanki w zależności stosowanego asfaltu: 35/50 i 50/70: 135 C±5 C, MG 50/70-54/64 I MG 35/50-57/69: 140 C±5 C, PMB 25/ 55-60, PMB 25/55-80: 145 C±5 C. Recepta powinna być zaprojektowana dla konkretnych materiałów, zaakceptowanych przez Inżyniera, do wbudowania i przy wykorzystaniu reprezentatywnych próbek tych materiałów. Jeżeli mieszanka mineralno-asfaltowa jest dostarczana z kilku wytwórni lub od kilku producentów, to należy zapewnić zgodność typu i wymiaru mieszanki oraz spełnienie wymaganej dokumentacji projektowej. Każda zmiana składników mieszanki w czasie trwania robót wymaga akceptacji Inżyniera oraz opracowania nowej recepty i jej zatwierdzenia. Podczas ustalania składu mieszanki Wykonawca powinien zadbać, aby projektowana recepta laboratoryjna opierała się na prawidłowych i w pełni reprezentatywnych próbkach materiałów, które będą stosowane do wykonania robót. Powinien także zapewnić, aby mieszanka i jej poszczególne składniki spełniały wymagania dotyczące cech fizycznych i wytrzymałościowych określonych w niniejszej specyfikacji. Akceptacja recepty przez Inżyniera może nastąpić na podstawie przedstawionych przez Wykonawcę badań typu i sprawozdania z próby technologicznej. W przypadku kiedy Inżynier, w celu akceptacji recepty mieszanki mineralno-asfaltowej, zdecyduje się wykonać dodatkowo niezależne badania, Wykonawca dostarczy zgodnie z wymaganiami Inżyniera próbki wszystkich składników mieszanki. Zaakceptowana recepta stanowi ważną podstawę produkcji Wytwarzanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową należy wytwarzać na gorąco w otaczarce (zespole maszyn i urządzeń dozowania, podgrzewania i mieszania składników oraz przechowywania gotowej mieszanki). Inżynier dopuści

116 D b do produkcji tylko otaczarki posiadające certyfikowany system zakładowej kontroli produkcji zgodny z PN-EN [54]. Dozowanie składników mieszanki mineralno-asfaltowej w otaczarkach, w tym także wstępne, powinno być zautomatyzowane i zgodne z receptą roboczą, a urządzenia do dozowania składników oraz pomiaru temperatury powinny być okresowo sprawdzane. Kruszywo o różnym uziarnieniu lub pochodzeniu należy dodawać odmierzone oddzielnie. Lepiszcze asfaltowe należy przechowywać w zbiorniku z pośrednim systemem ogrzewania, z układem termostatowania zapewniającym utrzymanie żądanej temperatury z dokładnością ± 5 C. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie może przekraczać wartości podanych w pkcie 2.2. Kruszywo powinno być wysuszone i podgrzane tak, aby mieszanka mineralna uzyskała temperaturę właściwą do otoczenia lepiszczem asfaltowym. Temperatura mieszanki mineralnej nie powinna być wyższa o więcej niż 30 C od najwyższej temperatury mieszanki mineralno-asfaltowej podanej w tablicy 19. W tej tablicy najniższa temperatura dotyczy mieszanki mineralno-asfaltowej dostarczonej na miejsce wbudowania, a najwyższa temperatura dotyczy mieszanki mineralno-asfaltowej bezpośrednio po wytworzeniu w wytwórni. Tablica 19. Najwyższa i najniższa temperatura mieszanki AC [71] Lepiszcze asfaltowe Asfalt 35/50 Asfalt 50/70 PMB 25/55-60 PMB 25/55-80 MG 50/70-54/64 MG 35/50-57/69 Temperatura mieszanki [ C] od 150 do 190 od 140 do 180 wg wskazań producenta wg wskazań producenta wg wskazań producenta wg wskazań producenta Podana temperatura nie znajduje zastosowania do mieszanek mineralno-asfaltowych, do których jest dodawany dodatek w celu obniżenia temperatury jej wytwarzania i wbudowania lub gdy stosowane lepiszcze asfaltowe zawiera taki środek. Sposób i czas mieszania składników mieszanki mineralno-asfaltowej powinny zapewnić równomierne otoczenie kruszywa lepiszczem asfaltowym. Dodatki modyfikujące lub stabilizujące do mieszanki mineralno-asfaltowej mogą być dodawane w postaci stałej lub ciekłej. System dozowania powinien zapewnić jednorodność dozowania dodatków i ich wymieszania w wytwarzanej mieszance. Warunki wytwarzania i przechowywania mieszanki mineralnoasfaltowej na gorąco nie powinny istotnie wpływać na skuteczność działania tych dodatków. Dopuszcza się dostawy mieszanek mineralno-asfaltowych z kilku wytwórni, pod warunkiem skoordynowania między sobą deklarowanych przydatności mieszanek (m.in.: typ, rodzaj składników, właściwości objętościowe) z zachowaniem braku różnic w ich właściwościach. Produkcja powinna być tak zaplanowana, aby nie dopuścić do zbyt długiego przechowywania mieszanki w silosach; należy wykluczyć możliwość szkodliwych zmian. Czas przechowywania magazynowania mieszanki MMA powinien uwzględniać możliwości wytwórni (sposób podgrzewania silosów gotowej mieszanki MMA i rodzaj izolacji), warunki atmosferyczne oraz czas transportu na budowę Przygotowanie podłoża Podłoże (podbudowa lub stara warstwa ścieralna) pod warstwę wiążącą lub wyrównawczą z betonu asfaltowego powinno być na całej powierzchni: ustabilizowane i nośne, czyste, bez zanieczyszczenia lub pozostałości luźnego kruszywa, wyprofilowane, równe i bez kolein, suche. Wymagana równość jest określona w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie [74]. Jeżeli nierówności są większe niż dopuszczalne, to należy wyrównać podłoże. Rzędne wysokościowe podłoża oraz urządzeń usytuowanych w nawierzchni lub ją ograniczających powinny być zgodne z dokumentacją projektową. Z podłoża powinien być zapewniony odpływ wody. Nierówności podłoża (w tym powierzchnię istniejącej warstwy ścieralnej) należy wyrównać poprzez frezowanie lub wykonanie warstwy wyrównawczej.

117 D b Wykonane w podłożu łaty z materiału o mniejszej sztywności (np. łaty z asfaltu lanego w betonie asfaltowym) należy usunąć, a powstałe w ten sposób ubytki wypełnić materiałem o właściwościach zbliżonych do materiału podstawowego (np. wypełnić betonem asfaltowym). W celu polepszenia połączenia między warstwami technologicznymi nawierzchni powierzchnia podłoża powinna być w ocenie wizualnej chropowata. Szerokie szczeliny w podłożu należy wypełnić odpowiednim materiałem, np. zalewami drogowymi według PN-EN [66] lub PN-EN [67] albo innymi materiałami według norm lub aprobat technicznych. Na podłożu wykazującym zniszczenia w postaci siatki spękań zmęczeniowych lub spękań poprzecznych zaleca się stosowanie membrany przeciwspękaniowej, np. mieszanki mineralno-asfaltowej, warstwy SAMI lub z geosyntetyków według norm lub aprobat technicznych Próba technologiczna Wykonawca przed przystąpieniem do produkcji mieszanki jest zobowiązany do przeprowadzenia w obecności Inżyniera próby technologicznej, która ma na celu sprawdzenie zgodności właściwości wyprodukowanej mieszanki z receptą. W tym celu należy zaprogramować otaczarkę zgodnie z receptą roboczą i w cyklu automatycznym produkować mieszankę. Do badań należy pobrać mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki. W przypadku produkcji mieszanki mineralno- asfaltowej w kilku otaczarkach próba powinna być przeprowadzona na każdej wytwórni. Nie dopuszcza się oceniania dokładności pracy otaczarki oraz prawidłowości składu mieszanki mineralnej na podstawie tzw. suchego zarobu, z uwagi na możliwą segregację kruszywa. Do próby technologicznej Wykonawca użyje takich materiałów, jakie będą stosowane do wykonania właściwej mieszanki mineralno-asfaltowej. W czasie wykonywania zarobu próbnego dozowania ilościowe poszczególnych materiałów składowych mieszanki mineralno-asfaltowej powinny być zgodne z ilościami podanymi w przedłożonej przez Wykonawcę i zatwierdzonej przez Inżyniera recepcie. Sprawdzenie zawartości asfaltu w mieszance określa się wykonując ekstrakcję. Sprawdzenie uziarnienia mieszanki mineralnej wykonuje się poprzez analizę sitową kruszywa. Do sprawdzenia składu granulometrycznego mieszanki mineralnej i zawartości asfaltu zaleca się pobrać próbki z co najmniej trzeciego zarobu po uruchomieniu produkcji. Tolerancje zawartości składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego, powinny być zawarte w granicach podanych w punkcie 6. Mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki należy zgromadzić w silosie lub załadować na samochód. Próbki do badań należy pobierać ze skrzyni samochodu zgodnie z metodą określoną w PN-EN [43]. Na podstawie uzyskanych wyników Inżynier podejmuje decyzję o wykonaniu odcinka próbnego Odcinek próbny Zaakceptowanie przez Inżyniera wyników badań próbek z próbnego zarobu stanowi podstawę do wykonania przez Wykonawcę odcinka próbnego. Za zgodą Inżyniera można połączyć wykonanie próby technologicznej z wykonaniem odcinka próbnego. W takim przypadku zaleca się pobrać próbki mieszanki mineralno-asfaltowej do badań zza rozściełacza, wg pktu 4.3, 4.5, 4.6 PN-EN [43]. W przypadku braku innych uzgodnień z Inżynierem, Wykonawca powinien wykonać odcinek próbny co najmniej na trzy dni przed rozpoczęciem robót, w celu: sprawdzenia czy użyty sprzęt jest właściwy, określenia grubości warstwy mieszanki mineralno-asfaltowej przed zagęszczeniem, koniecznej do uzyskania wymaganej w kontrakcie grubości warstwy, określenia potrzebnej liczby przejść walców dla uzyskania prawidłowego zagęszczenia warstwy. Do takiej próby Wykonawca powinien użyć takich materiałów oraz sprzętu, jaki stosowany będzie do wykonania warstwy nawierzchni. Odcinek próbny powinien być zlokalizowany w miejscu uzgodnionym z Inżynierem. Powierzchnia odcinka próbnego powinna wynosić co najmniej 500 m 2, a długość co najmniej 50 m i powinny być tak dobrane, aby na jego podstawie możliwa była ocena prawidłowości wbudowania i zagęszczenia mieszanki mineralnoasfaltowej. Grubość układanej warstwy powinna być zgodna z grubością podaną w dokumentacji projektowej. Ilość próbek (rdzeni) pobrana z odcinka próbnego powinna być uzgodniona z Inżynierem i oceniona pod względem zgodności z wymaganiami niniejszej specyfikacji. Należy pobrać minimum w dwóch przekrojach poprzecznych po dwie próbki (rdzenie). Dopuszcza się, aby za zgodą Inżyniera, odcinek próbny zlokalizowany był w ciągu zasadniczych prac nawierzchniowych objętych danym kontraktem.

118 D b Wykonawca może przystąpić do realizacji robót po zaakceptowaniu przez Inżyniera technologii wbudowania oraz wyników z odcinka próbnego Połączenie międzywarstwowe Uzyskanie wymaganej trwałości nawierzchni jest uzależnione od zapewnienia połączenia między warstwami i ich współpracy w przenoszeniu obciążenia nawierzchni ruchem. Podłoże powinno być skropione lepiszczem. Ma to na celu zwiększenie połączenia między warstwami konstrukcyjnymi oraz zabezpieczenie przed wnikaniem i zaleganiem wody między warstwami. Skropienie lepiszczem podłoża (np. podbudowa asfaltowa), przed ułożeniem warstwy wiążącej z betonu asfaltowego powinno być wykonane w ilości podanej w przeliczeniu na pozostałe lepiszcze, tj. 0,3 0,5 kg/m 2, przy czym: zaleca się stosować emulsję modyfikowaną polimerem, ilość emulsji należy dobrać z uwzględnieniem stanu podłoża oraz porowatości mieszanki; jeśli mieszanka ma większą zawartość wolnych przestrzeni, to należy użyć większą ilość lepiszcza do skropienia, które po ułożeniu warstwy ścieralnej uszczelni ją. Skrapianie podłoża należy wykonywać równomiernie stosując rampy do skrapiania, np. skrapiarki do lepiszczy asfaltowych. Dopuszcza się skrapianie ręczne lancą w miejscach trudno dostępnych (np. ścieki uliczne) oraz przy urządzeniach usytuowanych w nawierzchni lub ją ograniczających. W razie potrzeby urządzenia te należy zabezpieczyć przed zabrudzeniem. Skropione podłoże należy wyłączyć z ruchu publicznego przez zmianę organizacji ruchu. W wypadku stosowania emulsji asfaltowej podłoże powinno być skropione 0,5 h przed układaniem warstwy asfaltowej w celu odparowania wody. Czas ten nie dotyczy skrapiania rampą zamontowaną na rozkładarce. Pozostałe warunki wykonania połączenia międzywarstwowego oraz kontrola wykonania skropienia zostały przedstawione w ST D a [1a] Wbudowanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową można wbudowywać na podłożu przygotowanym zgodnie z zapisami w punktach 5.4 i 5.7. Temperatura podłoża pod rozkładaną warstwę nie może być niższa niż +5 C. Transport mieszanki mineralno-asfaltowej asfaltowej powinien być zgodny z zaleceniami podanymi w punkcie 4.2. Mieszankę mineralno-asfaltową asfaltową należy wbudowywać w odpowiednich warunkach atmosferycznych. Nie wolno wbudowywać betonu asfaltowego, gdy na podłożu tworzy się zamknięty film wodny. Temperatura otoczenia w ciągu doby nie powinna być niższa od temperatury podanej w tablicy 20. Temperatura otoczenia może być niższa w wypadku stosowania ogrzewania podłoża i obramowania (np. promienniki podczerwieni, urządzenia mikrofalowe). Temperatura powietrza powinna być mierzona co najmniej 3 razy dziennie: przed przystąpieniem do robót oraz podczas ich wykonywania w okresach równomiernie rozłożonych w planowanym czasie realizacji dziennej działki roboczej. Nie dopuszcza się układania mieszanki mineralno-asfaltowej asfaltowej podczas silnego wiatru (V > 16 m/s). Podczas budowy nawierzchni należy dążyć do ułożenia wszystkich warstw przed sezonem zimowym, aby zapewnić szczelność nawierzchni i jej odporność na działanie wody i mrozu. Jeżeli w wyjątkowym przypadku zachodzi konieczność pozostawienia na zimę warstwy wiążącej lub wyrównawczej, to należy ją powierzchniowo uszczelnić w celu zabezpieczenia przed szkodliwym działaniem wody, mrozu i ewentualnie środków odladzających. W wypadku stosowania mieszanek mineralno-asfaltowych z dodatkiem obniżającym temperaturę mieszania i wbudowania, należy indywidualnie określić wymagane warunki otoczenia. Tablica 20. Minimalna temperatura otoczenia na wysokości 2 m podczas wykonywania warstwy wiążącej lub wyrównawczej z betonu asfaltowego Rodzaj robót Minimalna temperatura otoczenia [ C] w czasie 24 h przed przystąpieniem w czasie robót do robót Warstwa wiążąca Warstwa wyrównawcza +5 +5

119 D b Mieszanka mineralno-asfaltowa powinna być wbudowywana rozkładarką wyposażoną w układ automatycznego sterowania grubości warstwy i utrzymywania niwelety zgodnie z dokumentacją projektową. W miejscach niedostępnych dla sprzętu dopuszcza się wbudowywanie ręczne. Grubość wykonywanej warstwy powinna być sprawdzana co 25 m, w co najmniej trzech miejscach (w osi i przy brzegach warstwy). Warstwy wałowane powinny być równomiernie zagęszczone ciężkimi walcami drogowymi. Do warstw z betonu asfaltowego należy stosować walce drogowe stalowe gładkie z możliwością wibracji, oscylacji lub walce ogumione Połączenia technologiczne Wymagania ogólne Połączenia technologiczne należy wykonywać jako: złącza podłużne i poprzeczne (połączenia tego samego materiału wykonywanego w różnym czasie), spoiny (połączenia różnych materiałów oraz warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi). Połączenia technologiczne powinny być jednorodne i szczelne. Złącza podłużnego nie można umiejscawiać w śladach kół. Należy unikać umiejscawiania złączy w obszarze poziomego oznakowania jezdni. Złącza podłużne między pasami kolejnych warstw technologicznych należy przesuwać względem siebie co najmniej 15 cm w kierunku poprzecznym do osi jezdni. Złącza poprzeczne między działkami roboczymi układanych pasów kolejnych warstw technologicznych należy przesunąć względem siebie o co najmniej 2 m w kierunku podłużnym do osi jezdni. Połączenie nawierzchni mostowej z nawierzchnią drogową powinno być wykonane w strefie płyty przejściowej. Połączenie warstw ścieralnej i wiążącej powinno być przesunięte o co najmniej 0,5 m. Krawędzie poprzeczne łączonych warstw wiążącej i ścieralnej nawierzchni drogowej powinny być odcięte piłą Złącza Technologia rozkładania gorące przy gorącym Do tej metody należy używać rozkładarek pracujących obok siebie. Wydajności wstępnego zagęszczania stołami rozkładarek muszą być do siebie dopasowane. Przyjęta technologia robót powinna zapewnić prawidłowe i szczelne połączenia układanych pasów warstwy technologicznej. Warunek ten można zapewnić przez zminimalizowanie odległości między rozkładarkami tak, aby odległość między układanymi pasami nie była większa niż długość rozkładarki oraz druga w kolejności rozkładarka nadkładała mieszankę na pierwszy pas Technologia rozkładania gorące przy zimnym Wcześniej wykonany pas warstwy technologicznej powinien mieć wyprofilowaną krawędź równomiernie zagęszczoną, bez pęknięć. Krawędź ta nie może być pionowa lecz powinna być skośna. Można to uzyskać przez odcięcie wąskiego pasa wzdłuż krawędzi ciepłej warstwy. Na krawędzi pasa warstw wiążącej należy nanieść materiał do złączy wg pktu 2.5, w ilości co najmniej 50 g na 1 cm grubości warstwy na 1 metr bieżący krawędzi. Na krawędź pasa warstw wiążącej nie należy nanosić lepiszczy używanych do połączenia międzywarstwowego wg pktu Zakończenie działki roboczej W przypadku wystąpienia przerw w układania pasa warstwy technologicznej na czas, po którym temperatura mieszanki mineralno-asfaltowej obniży się poza dopuszczalną granicę, przed przystąpieniem do ułożenia kolejnego pasa warstwy należy usunąć ułożony wcześniej pas o długości do 3 m. Należy usunąć fragment pasa na całej jego grubości. Na tak powstałą krawędź należy nanieść lepiszcze lub inny materiał wg pktu 2.5, w ilości co najmniej 50 g na 1 cm grubości warstwy na 1 metr bieżący krawędzi Spoiny Spoiny należy wykonywać w wypadku połączeń warstwy wiążącej z urządzeniami w nawierzchni lub ją ograniczającymi. Spoiny należy wykonywać z materiałów termoplastycznych (taśmy, pasty) zgodnych z pktem 2.6.

120 5.10. Krawędzie D b W wypadku warstw nawierzchni bez urządzeń ograniczających (np. krawężników) krawędziom należy nadać spadki o nachyleniu nie większym niż 2:1, a za pomocą odpowiednich środków technicznych wykonać krawędzie w linii prostej i docisnąć równomiernie na całej długości. Po wykonaniu nawierzchni asfaltowej o jednostronnym nachyleniu jezdni należy uszczelnić krawędź położoną wyżej, a w strefie zmiany przechyłki obie krawędzie. W tym celu boczną powierzchnię krawędzi należy pokryć gorącym lepiszczem w ilości 4,0 kg/m 2. Lepiszcze powinno być naniesione odpowiednio szybko tak, aby krawędzie nie uległy zabrudzeniu. Niżej położona krawędź (z wyjątkiem strefy zmiany przechyłki) powinna pozostać nieuszczelniona. Dopuszcza się jednoczesne uszczelnianie krawędzi kolejnych warstw, jeżeli warstwy były ułożone jedna po drugiej, a krawędzie były zabezpieczone przed zanieczyszczeniem. Jeżeli krawędź położona wyżej jest uszczelniana warstwowo, to przylegającą powierzchnię odsadzki danej warstwy należy uszczelnić na szerokości co najmniej 10 cm. W wypadku nakładania warstwy na nawierzchnię przeznaczoną do ruchu należy odpowiednio ukształtować krawędź nakładanej warstwy, łączącej ją z niższą warstwą, aby złagodzić wjazd z niższej warstwy na wyższą. W tym celu należy: sfrezować klin niższej warstwy na głębokości od 0 do grubości nakładanej warstwy oraz na długości równej co najmniej 125 krotności grubości nakładanej warstwy, przygotować podłoże zgodnie z pktem 5.4 i 5.7, ułożyć nakładaną warstwę o stałej grubości. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Dokumenty i wyniki badań materiałów Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (np. stwierdzenie o oznakowaniu materiału znakiem CE lub znakiem budowlanym B, certyfikat zgodności, deklarację zgodności, aprobatę techniczną, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera. W przypadku zmiany rodzaju i właściwości materiałów budowlanych należy ponownie wykazać ich przydatność do przewidywanego celu. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badanie typu Przed przystąpieniem do robót, w terminie uzgodnionym z Inżynierem, Wykonawca przedstawi do akceptacji badania typu mieszanek mineralno-asfaltowych wraz z wymaganymi w normie PN-EN [53] załącznikami, w celu zatwierdzenia do stosowania. W przypadku zaistnienia podanych poniżej sytuacji wymagających powtórzenia badania typu należy je ponownie wykonać i przedstawić do akceptacji. Badanie typu powinno zawierać: a) informacje ogólne: nazwę i adres producenta mieszanki mineralno-asfaltowej, datę wydania, nazwę wytwórni produkującej mieszankę mineralno asfaltową, określenie typu mieszanki i kategorii, z którymi jest deklarowana zgodność, zestawienie metod przygotowania próbek oraz metod i warunków badania poszczególnych właściwości, b) informacje o składnikach: każdy wymiar kruszywa: źródło i rodzaj, lepiszcze: typ i rodzaj, wypełniacz: źródło i rodzaj, dodatki: źródło i rodzaj, wszystkie składniki: wyniki badań zgodnie z zestawieniem podanym w tablicy 21.

121 Tablica 21. Rodzaj i liczba badań składników mieszanki mineralno-asfaltowej D b Składnik Właściwość Metoda badania Liczba badań Kruszywo Uziarnienie PN-EN [5] 1 na frakcję (PN-EN [49]) Gęstość PN-EN [15] 1 na frakcję Lepiszcze Penetracja lub temperatura mięknienia PN-EN 1427 [20] PN-EN 1426 [19] lub (PN-EN [22], PN- 1 EN [64], PN-EN [65]) Nawrót sprężysty *) PN-EN [57] 1 Wypełniacz Uziarnienie PN-EN [11] 1 (PN-EN [49]) Gęstość PN-EN [16] 1 Dodatki Typ Uziarnienie PN-EN [31] 1 Zawartość lepiszcza PN-EN [29] 1 Granulat asfaltowy**) Penetracja odzyskanego lepiszcza Temperatura mięknienia lepiszcza PN-EN [32] lub PN- EN [33] oraz PN-EN 1426 [19] PN-EN [32] lub PN- EN [33] oraz PN-EN 1427 [20] gęstość PN-EN [34] 1 *) dotyczy jedynie lepiszczy wg PN-EN [65], **) sprawdzane właściwości powinny być odpowiednie do procentowego dodatku; przy małym procentowym dodatku stosuje się minimum wymagań. c) informacje o mieszance mineralno-asfaltowej: skład mieszaki podany jako wejściowy (w przypadku walidacji w laboratorium) lub wyjściowy skład (w wypadku walidacji produkcji), wyniki badań zgodnie z zestawieniem podanym w tablicy 22. Tablica 22. Rodzaj i liczba badań mieszanki mineralno-asfaltowej Właściwość Metoda badania Liczba badań Zawartość lepiszcza (obowiązkowa) PN-EN [29] PN-EN [45] 1 Uziarnienie (obowiązkowa) PN-EN [31] 1 Zawartość wolnych przestrzeni łącznie z VFB i VMA przy wymaganej zawartości wolnych przestrzeni V max 7% (obowiązkowa) PN-EN [36] Gęstość objętościowa wg PN-EN [35], metoda B, w stanie nasyconym powierzch-niowo suchym. Gęstość wg PN-EN [34], metoda A, w wodzie Wrażliwość na działanie wody (powiązana funkcjonalnie) PN-EN [38] 1 Odporność na deformacje trwałe (powiązana PN-EN [40], funkcjonalnie); dotyczy betonu asfaltowego mały aparat, metoda B, zaprojektowanego do maksymalnego w powietrzu, 1 obciążenia osi poniżej 130 kn przy wymaganej temperaturze Sztywność (funkcjonalna) PN-EN [42] 1 Zmęczenie (funkcjonalna) do nawierz-chni zaprojektowanych wg kryterium opartym na PN-EN [41], załącznik D 1 czteropunktowym zginaniu Odporność na paliwo (powiązana funkcjonalnie) PN-EN [48] 1 Odporność na środki odladzające (powiązana funkcjonalnie) PN-EN [46]

122 D b Badanie typu należy przeprowadzić zgodnie z PN-EN [53] przy pierwszym wprowadzeniu mieszanek mineralno-asfaltowych do obrotu i powinno być powtórzone w wypadku: upływu trzech lat, zmiany złoża kruszywa, zmiany rodzaju kruszywa (typu petrograficznego), zmiany kategorii kruszywa grubego, jak definiowano w PN-EN [49], jednej z następujących właściwości: kształtu, udziału ziaren częściowo przekruszonych, odporności na rozdrabnianie, odporności na ścieranie lub kanciastości kruszywa drobnego, zmiany gęstości ziaren (średnia ważona) o więcej niż 0,05 Mg/m 3, zmiany rodzaju lepiszcza, zmiany typu mineralogicznego wypełniacza. Dopuszcza się zastosowanie podejścia grupowego w zakresie badania typu. Oznacza to, że w wypadku, gdy nastąpiła zmiana składu mieszanki mineralno- asfaltowej i istnieją uzasadnione przesłanki, że dana właściwość nie ulegnie pogorszeniu oraz przy zachowaniu tej samej wymaganej kategorii właściwości, to nie jest konieczne badanie tej właściwości w ramach badania typu Badania w czasie robót Uwagi ogólne Badania dzielą się na: badania Wykonawcy (w ramach własnego nadzoru), badania kontrolne (w ramach nadzoru zleceniodawcy Inżyniera) dodatkowe, arbitrażowe Badania Wykonawcy Badania w czasie wytwarzania mieszanki mineralno-asfaltowej Badania Wykonawcy w czasie wytwarzania mieszanki mineralno asfaltowej powinny być wykonywane w ramach zakładowej kontroli produkcji, zgodnie z normą PN-EN [54]. Zakres badań Wykonawcy w systemie zakładowej kontroli produkcji obejmuje: badania materiałów wsadowych do mieszanki mineralno-asfaltowej (asfaltów, kruszyw wypełniacza i dodatków), badanie składu i właściwości mieszanki mineralno-asfaltowej. Częstotliwość oraz zakres badań i pomiarów w czasie wytwarzania mieszanki mineralno-asfaltowej powinno być zgodne z certyfikowanym systemem ZKP Badania w czasie wykonywania warstwy asfaltowej i badania gotowej warstwy Badania Wykonawcy są wykonywane przez Wykonawcę lub jego zleceniobiorców celem sprawdzenia, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wykonawca powinien wykonywać te badania podczas realizacji kontraktu, z niezbędną starannością i w wymaganym zakresie. Wyniki należy zapisywać w protokołach. W razie stwierdzenia uchybień w stosunku do wymagań kontraktu, ich przyczyny należy niezwłocznie usunąć. Wyniki badań Wykonawcy należy przekazywać Inżynierowi na jego żądanie. Inżynier może zdecydować o dokonaniu odbioru na podstawie badań Wykonawcy. W razie zastrzeżeń Inżynier może przeprowadzić badania kontrolne według pktu 6.5. Zakres badań Wykonawcy związany z wykonywaniem nawierzchni: pomiar temperatury powietrza, pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni (wg PN-EN [39]), ocena wizualna mieszanki mineralno-asfaltowej, wykaz ilości materiałów lub grubości wykonanej warstwy, pomiar spadku poprzecznego warstwy asfaltowej, pomiar równości warstwy asfaltowej (wg pktu ), pomiar parametrów geometrycznych poboczy, ocena wizualna jednorodności powierzchni warstwy, ocena wizualna jakości wykonania połączeń technologicznych.

123 6.5. Badania kontrolne Zamawiającego D b Badania kontrolne są badaniami Inżyniera, których celem jest sprawdzenie, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wyniki tych badań są podstawą odbioru. Pobieraniem próbek i wykonaniem badań na miejscu budowy zajmuje się Inżynier w obecności Wykonawcy. Badania odbywają się również wtedy, gdy Wykonawca zostanie w porę powiadomiony o ich terminie, jednak nie będzie przy nich obecny. Wykonawca może pobierać i pakować próbki do badań kontrolnych. Do wysłania próbek i przeprowadzenia badań kontrolnych jest upoważniony tylko Zamawiający lub uznana przez niego placówka badawcza. Zamawiający decyduje o wyborze takiej placówki. Rodzaj i zakres badań kontrolnych Zamawiającego mieszanki mineralno-asfaltowej i wykonanej warstwy jest następujący: badania materiałów wsadowych do mieszanki mineralno-asfaltowej (asfaltów, kruszyw, wypełniacza i dodatków). Mieszanka mineralno-asfaltowa a) : uziarnienie, zawartość lepiszcza, temperatura mięknienia odzyskanego lepiszcza, gęstość i zawartość wolnych przestrzeni próbki. Warunki technologiczne wbudowywania mieszanki mineralno-asfaltowej: pomiar temperatury powietrza podczas pobrania próby do badań, pomiar temperatury mieszanki mineralno-asfaltowej, ocena wizualna dostarczonej mieszanki mineralno-asfaltowej. Wykonana warstwa: wskaźnik zagęszczenia grubość warstwy lub ilość zużytego materiału, równość podłużna i poprzeczna, spadki poprzeczne, zawartość wolnych przestrzeni, złącza technologiczne, szerokość warstwy, rzędne wysokościowe, ukształtowanie osi w planie, ocena wizualna warstwy. a) w razie potrzeby specjalne kruszywa i dodatki Badanie materiałów wsadowych Właściwości materiałów wsadowych należy oceniać na podstawie badań pobranych próbek w miejscu produkcji mieszanki mineralno-asfaltowej. Do oceny jakości materiałów wsadowych mieszanki mineralno-asfaltowej, za zgodą nadzoru i Zamawiającego mogą posłużyć wyniki badań wykonanych w ramach zakładowej kontroli produkcji Kruszywa i wypełniacz Z kruszywa należy pobrać i zbadać średnie próbki. Wielkość pobranej średniej próbki nie może być mniejsza niż: wypełniacz 2 kg, kruszywa o uziarnieniu do 8 mm 5 kg, kruszywa o uziarnieniu powyżej 8 mm 15 kg. Wypełniacz i kruszywa powinny spełniać wymagania podane w pkcie Lepiszcze Z lepiszcza należy pobrać próbkę średnią składająca się z 3 próbek częściowych po 2 kg. Z tego jedną próbkę częściową należy poddać badaniom. Ponadto należy zbadać kolejną próbkę, jeżeli wygląd zewnętrzny (jednolitość, kolor, zapach, zanieczyszczenia) może budzić obawy. Asfalty powinny spełniać wymagania podane w pkcie Materiały do uszczelniania połączeń Z lepiszcza lub materiałów termoplastycznych należy pobrać próbki średnie składające się z 3 próbek częściowych po 2 kg. Z tego jedną próbkę częściową należy poddać badaniom. Ponadto należy pobrać i zbadać

124 D b kolejną próbkę, jeżeli zewnętrzny wygląd (jednolitość, kolor, połysk, zapach, zanieczyszczenia) może budzić obawy. Materiały do uszczelniania połączeń powinny spełniać wymagania podane w pkcie Badania mieszanki mineralno-asfaltowej Właściwości materiałów należy oceniać na podstawie badań pobranych próbek mieszanki mineralnoasfaltowej przed wbudowaniem (wbudowanie oznacza wykonanie warstwy asfaltowej). Wyjątkowo dopuszcza się badania próbek pobranych z wykonanej warstwy asfaltowej. Do oceny jakości mieszanki mineralno-asfaltowej za zgodą nadzoru i Zamawiającego mogą posłużyć wyniki badań wykonanych w ramach zakładowej kontroli produkcji. Na etapie oceny jakości wbudowanej mieszanki mineralno-asfaltowej podaje się wartości dopuszczalne i tolerancje, w których uwzględnia się: rozrzut występujący przy pobieraniu próbek, dokładność metod badań oraz odstępstwa uwarunkowane metodą pracy. Właściwości materiałów budowlanych należy określać dla każdej warstwy technologicznej, a metody badań powinny być zgodne z wymaganiami podanymi poniżej, chyba że ST lub dokumentacja projektowa podają inaczej Uziarnienie Uziarnienie każdej próbki pobranej z luźnej mieszanki mineralno-asfaltowej nie może odbiegać od wartości projektowanej, z uwzględnieniem dopuszczalnych odchyłek podanych w tablicy 23, w zależności od liczby wyników badań z danego odcinka budowy. Wyniki badań nie uwzględniają badań kontrolnych dodatkowych. Tablica 23. Dopuszczalne odchyłki dotyczące pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości kruszywa Kruszywo o wymiarze Liczba wyników badań 1 2 od 3do 4 od 5 do 8 od 9 do < 0,063 mm [%(m/m) -mieszanki gruboziarniste ±4,0 ±3,6 ±3,2 ±2,9 ±2,4 ±2,0 < 0,063 mm [%(m/m) -mieszanki drobnoziarniste ±3,0 ±2,7 ±2,4 ±2,1 ±1,8 ±1,5 < 0,125 mm, [%(m/m)] - mieszanki gruboziarniste ±5,0 ±4,4 ±3,9 ±3,4 ±2,7 ±2,0 <0,125 mm, [%(m/m)] - mieszanki drobnoziarniste ±4,0 ±3,6 ±3,3 ±2,9 ±2,5 ±2,0 Od 0,063 mm do 2 mm ±8 ±6,1 ±5,0 ±4,1 ±3,3 ±3,0 > 2 mm ±8 ±6,1 ±5,0 ±4,1 ±3,3 ±3,0 Ziarna grube -6,7-4, ,8 +4,5-5,1 +4,3 (mieszanki drobnoziarniste) +4,7 +4,1 ±4,0 Ziarna grube -7,6-6,8-6,1-5,5-9 +5,0 (mieszanki gruboziarniste) +5,0 +5,0 +5,0 +5,0 ±5, Zawartość lepiszcza Zawartość rozpuszczalnego lepiszcza z każdej próbki pobranej z mieszanki mineralno-asfaltowej nie może odbiegać od wartości projektowanej, z uwzględnieniem podanych dopuszczalnych odchyłek, w zależności od liczby wyników badań z danego odcinka budowy (tablica 24). Do wyników badań nie zalicza się badań kontrolnych dodatkowych. Tablica 24. Dopuszczalne odchyłki pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości lepiszcza rozpuszczalnego [%(m/m)] Liczba wyników badań Rodzaj mieszanki 1 2 Od 3 do 4 Od 5 do 8 a) Od 9 do 19 a) 20 Mieszanki gruboziarniste ±0,6 ±0,55 ±0,50 ±0,40 ±0,35 ±0,30 Mieszanki drobnoziarniste ±0,5 ±0,45 ±0,40 ±0,40 ±0,35 ±0,30 a) dodatkowo dopuszcza się maksymalnie jeden wynik, spośród wyników badań wziętych do obliczenia średniej arytmetycznej, którego odchyłka jest większa od dopuszczalnej odchyłki dotyczącej średniej arytmetycznej, lecz nie przekracza dopuszczalnej odchyłki jak do pojedynczego wyniku badania

125 Temperatura mięknienia lepiszcza D b Temperatura mięknienia lepiszcza (asfaltu lub polimeroasfaltu) wyekstrahowanego z mieszanki mineralno-asfaltowej nie powinna przekroczyć wartości dopuszczalnych podanych w tablicy 25. Tablica 25. Najwyższa temperatura mięknienia wyekstrahowanego asfaltu lub polimeroasfaltu drogowego Rodzaj lepiszcza Najwyższa temperatura mięknienia C 50/ /50 66 PMB-25/ PMB 25/55-80 Wg wskazań producenta MG 35/50-57/69 Wg wskazań producenta MG 50/70-54/64 Wg wskazań producenta Gęstość i zawartość wolnych przestrzeni Zawartość wolnych przestrzeni w próbce Marshalla pobranej z mieszanki mineralno-asfaltowej lub wyjątkowo powtórnie rozgrzanej próbki pobranej z nawierzchni nie może wykroczyć poza wartości podane w pkcie 2.10 o więcej niż 1,5% (v/v) Warunki technologiczne wbudowywania mieszanki mineralno-asfaltowej Temperatura powietrza powinna być mierzona przed i w czasie robót; nie powinna być mniejsza niż podano w tablicy 20. Pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni polega na kilkakrotnym zanurzeniu termometru w mieszance znajdującej się w zasobniku rozściełacza i odczytaniu temperatury. Dodatkowo należy sprawdzać temperaturę mieszanki za stołem rozściełacza w przypadku dłuższego postoju spowodowanego przerwą w dostawie mieszanki mineralno-asfaltowej z wytwórni. Jeżeli temperatura za stołem po zakończeniu postoju będzie zbyt niska do uzyskania odpowiedniego zagęszczenia, to należy wykonać zakończenie działki roboczej i rozpocząć proces układania jak dla nowej. Pomiar temperatury mieszanki mineralno-asfaltowej należy wykonać zgodnie z wymaganiami normy PN-EN [39]. Sprawdzeniu podlega wygląd mieszanki mineralno-asfaltowej w czasie rozładunku do zasobnika rozściełacza oraz porównaniu z normalnym wyglądem z uwzględnieniem uziarnienia, jednorodności mieszanki, prawidłowości pokrycia ziaren lepiszczem, koloru, ewentualnego nadmiaru lub niedoboru lepiszcza Wykonana warstwa Wskaźnik zagęszczenia i zawartość wolnych przestrzeni Zagęszczenie wykonanej warstwy wyrażone wskaźnikiem zagęszczenia oraz zawartością wolnych przestrzeni nie może przekroczyć wartości dopuszczalnych podanych w tablicy 26. Dotyczy to każdego pojedynczego oznaczenia danej właściwości. Określenie gęstości objętościowej należy wykonywać według PN-EN [35]. Tablica 26. Właściwości warstwy AC Warstwa Wiążąca Typ i wymiar mieszanki Wskaźnik zagęszczenia [%] Zawartość wolnych przestrzeni w warstwie [%(v/v)] AC 11 W, KR1-KR2 98 2,0 6,0 AC 16 W, KR1-KR2 98 2,0 6,0 AC 16 W, KR3-KR7 98 3,0 7,0 AC 22 W, KR3-KR7 98 3,0 7,0 Wskaźnik zagęszczenia i zawartość wolnych przestrzeni należy badać dla każdej warstwy i na każde rozpoczęte 6000 m 2 nawierzchni jedna próbka; w razie potrzeby liczba próbek może zostać zwiększona (np. nawierzchnie dróg w terenie zabudowy, nawierzchnie mostowe).

126 Grubość warstwy lub ilość zużytego materiału D b Grubość wykonanej warstwy oznaczana według PN-EN [44] oraz ilość wbudowanego materiału na określoną powierzchnię (dotyczy przede wszystkim cienkich warstw) mogą odbiegać od projektu o wartości podane w tablicy 27. W wypadku określania ilości materiału na powierzchnię i średniej wartości grubości warstwy z reguły należy przyjąć za podstawę cały odcinek budowy. Inżynier ma prawo sprawdzać odcinki częściowe. Odcinek częściowy powinien zawierać co najmniej jedną dzienną działkę roboczą. Do odcinka częściowego obowiązują te same wymagania jak do odcinka budowy. Za grubość warstwy lub warstw przyjmuje się średnią arytmetyczną wszystkich pojedynczych oznaczeń grubości warstwy na całym odcinku budowy lub odcinku częściowym. Tablica 27. Dopuszczalne odchyłki grubości warstwy oraz ilości materiału na określonej powierzchni, [%] Warunki oceny Warstwa asfaltowa AC a) A Średnia z wielu oznaczeń grubości oraz ilości 1. duży odcinek budowy, powierzchnia większa niż 6000 m 2 lub droga ograniczona krawężnikami, powierzchnia większa niż 1000 m 2 lub 2. mały odcinek budowy B Pojedyncze oznaczenie grubości 15 a) w wypadku budowy dwuetapowej, tzn. gdy warstwa ścieralna jest układana z opóźnieniem, wartość z wiersza B odpowiednio obowiązuje; w pierwszym etapie budowy do górnej warstwy nawierzchni obowiązuje wartość 25%, a do łącznej grubości warstw etapu 1 15% Spadki poprzeczne Spadki poprzeczne nawierzchni należy badać nie rzadziej niż co 20 m oraz w punktach głównych łuków poziomych. Spadki poprzeczne powinny być zgodne z dokumentacją projektową, z tolerancją 0,5% Równość podłużna i poprzeczna Do oceny równości podłużnej warstwy wiążącej nawierzchni dróg wszystkich klas technicznych oraz placów i parkingów należy stosować metodę pomiaru ciągłego równoważną użyciu łaty i klina z wykorzystaniem planografu (w miejscach niedostępnych dla planografu pomiar ciągły z użyciem łaty 4- metrowej i klina). Zasady wyznaczania oraz dopuszczalne odbiorcze wartości odchyleń równości podłużnej warstwy określono w rozporządzeniu w sprawie warunków technicznych jakim powinny odpowiadać drogi i ich usytuowanie [74]. Do oceny równości poprzecznej warstw nawierzchni dróg wszystkich klas oraz placów i parkingów należy stosować metodę pomiaru profilometrycznego równoważną użyciu łaty o długości 2 m i klina, umożliwiającą wyznaczenie odchylenia równości w przekroju poprzecznym pasa ruchu/elementu drogi. W miejscach niedostępnych dla profilografu pomiar równości poprzecznej warstw nawierzchni należy wykonać z użyciem łaty i klina. Długość łaty w pomiarze równości poprzecznej powinien wynosić 2 m. Pomiar powinien być wykonany nie rzadziej niż co 5 m. Zasady wyznaczaniu odchylenia oraz wartości dopuszczalne odchyleń równości poprzecznej przy odbiorze warstwy określono w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie [74] Złącza technologiczne Złącza podłużne i poprzeczne, sprawdzone wizualnie, powinny być równe i związane, wykonane w linii prostej, równolegle lub prostopadle do osi drogi. Przylegające warstwy powinny być w jednym poziomie Szerokość warstwy Szerokość warstwy, mierzona 10 razy na 1 km każdej jezdni powinna być zgodna z dokumentacją projektową, z tolerancją w zakresie od 0 do +5 cm, przy czym szerokość warstwy wiążącej powinna być odpowiednio szersza, tak aby stanowiła odsadzkę dla warstwy ścieralnej. W przypadku wyprofilowanej ukośnej krawędzi szerokość należy mierzyć w środku linii skosu.

127 Rzędne wysokościowe D b Rzędne wysokościowe, mierzone co 10 m na prostych i co 10 m na osi podłużnej i krawędziach, powinny być zgodne z dokumentacją projektową, z dopuszczalną tolerancją ± 1 cm, przy czym co najmniej 95% wykonanych pomiarów nie może przekraczać przedziału dopuszczalnych odchyleń Ukształtowanie osi w planie Ukształtowanie osi w planie, mierzone co 100 m, nie powinno różnić się od dokumentacji projektowej o więcej niż ± 5 cm Ocena wizualna warstwy Wygląd zewnętrzny warstwy, sprawdzony wizualnie, powinien być jednorodny, bez spękań, deformacji, plam i wykruszeń Badania kontrolne dodatkowe W wypadku uznania, że jeden z wyników badań kontrolnych nie jest reprezentatywny dla ocenianego odcinka budowy, Wykonawca ma prawo żądać przeprowadzenia badań kontrolnych dodatkowych. Inżynier i Wykonawca decydują wspólnie o miejscach pobierania próbek i wyznaczeniu odcinków częściowych ocenianego odcinka budowy. Jeżeli odcinek częściowy przyporządkowany do badań kontrolnych nie może być jednoznacznie i zgodnie wyznaczony, to odcinek ten nie powinien być mniejszy niż 20% ocenianego odcinka budowy. Do odbioru uwzględniane są wyniki badań kontrolnych i badań kontrolnych dodatkowych do wyznaczonych odcinków częściowych. Koszty badań kontrolnych dodatkowych zażądanych przez Wykonawcę ponosi Wykonawca Badania arbitrażowe Badania arbitrażowe są powtórzeniem badań kontrolnych, co do których istnieją uzasadnione wątpliwości ze strony Inżyniera lub Wykonawcy (np. na podstawie własnych badań). Badania arbitrażowe wykonuje na wniosek strony kontraktu niezależne laboratorium, które nie wykonywało badań kontrolnych. Koszty badań arbitrażowych wraz ze wszystkimi kosztami ubocznymi ponosi strona, na której niekorzyść przemawia wynik badania. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej warstwy z betonu asfaltowego (AC). 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 warstwy z betonu asfaltowego (AC) obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, oczyszczenie i skropienie podłoża, dostarczenie materiałów i sprzętu, opracowanie recepty laboratoryjnej, wykonanie próby technologicznej i odcinka próbnego, wyprodukowanie mieszanki betonu asfaltowego i jej transport na miejsce wbudowania,

128 D b posmarowanie lepiszczem lub pokrycie taśmą asfaltową krawędzi urządzeń obcych i krawężników, rozłożenie i zagęszczenie mieszanki betonu asfaltowego, obcięcie krawędzi i posmarowanie lepiszczem, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą ST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (ST) 1. D-M Wymagania ogólne 1a. D a Połączenie międzywarstwowe nawierzchni drogowej emulsją asfaltową Normy (Zestawienie zawiera dodatkowo normy PN-EN związane z badaniami materiałów występujących w niniejszej ST) 2. PN-EN Metody badania cementu - Część 2: Analiza chemiczna cementu 3. PN-EN Wapno budowlane Część 2: Metody badań 4. PN-EN Badania podstawowych właściwości kruszyw Procedura i terminologia uproszczonego opisu petrograficznego 5. PN-EN Badania geometrycznych właściwości kruszyw Część 1: Oznaczanie składu ziarnowego Metoda przesiewania 6. PN-EN Badania geometrycznych właściwości kruszyw Część 3: Oznaczanie kształtu ziarn za pomocą wskaźnika płaskości 7. PN-EN Badania geometrycznych właściwości kruszyw Część 4: Oznaczanie kształtu ziarn Wskaźnik kształtu 8. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie procentowej zawartości ziarn o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych 9. PN-EN Badania geometrycznych właściwości kruszyw Część 6: Ocena właściwości powierzchni Wskaźnik przepływu kruszyw 10. PN-EN Badania geometrycznych właściwości kruszyw Część 9: Ocena zawartości drobnych cząstek Badania błękitem metylenowym 11. PN-EN Badania geometrycznych właściwości kruszyw Część 10: Ocena zawartości drobnych cząstek Uziarnienie wypełniaczy (przesiewanie w strumieniu powietrza) 12. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Metody oznaczania odporności na rozdrabnianie 13. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 4: Oznaczanie pustych przestrzeni suchego, zagęszczonego wypełniacza 14. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 5: Oznaczanie zawartości wody przez suszenie w suszarce z wentylacją 15. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 6: Oznaczanie gęstości ziarn i nasiąkliwości 16. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 7: Oznaczanie gęstości wypełniacza Metoda piknometryczna 17. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 1: Oznaczanie mrozoodporności 18. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 3: Badanie bazaltowej zgorzeli słonecznej metodą gotowania 19. PN-EN 1426 Asfalty i produkty asfaltowe Oznaczanie penetracji igłą 20. PN-EN 1427 Asfalty i produkty asfaltowe Oznaczanie temperatury mięknienia Metoda Pierścień i Kula

129 D b 21. PN-EN Badania chemicznych właściwości kruszyw Analiza chemiczna 22. PN-EN Asfalty i produkty asfaltowe Wymagania dla asfaltów drogowych 23. PN-EN Asfalty i produkty asfaltowe Oznaczanie rozpuszczalności 24. PN-EN Asfalty i produkty asfaltowe Oznaczanie temperatury łamliwości Fraassa 25. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie lepkości kinematycznej 26. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie lepkości dynamicznej metodą próżniowej kapilary 27. PN-EN Asfalty i produkty asfaltowe Oznaczanie zawartości parafiny Część 1: Metoda destylacji 28. PN-EN Asfalty i produkty asfaltowe Oznaczanie odporności na twardnienie pod wpływem ciepła i powietrza Część 1: Metoda RTFOT 29. PN-EN Asfalty i produkty asfaltowe Oznaczanie odporności na twardnienie pod wpływem ciepła i powietrza Część 3: Metoda RFT 30. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 1: Zawartość lepiszcza rozpuszczalnego 31. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 2: Oznaczanie składu ziarnowego 32. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 3: Odzyskiwanie asfaltu: Wyparka obrotowa 33. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 4: Odzyskiwanie asfaltu - Kolumna do destylacji frakcyjnej 34. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 5: Oznaczanie gęstości 35. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 6: Oznaczanie gęstości objętościowej próbek mieszanki mineralno-asfaltowej 36. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 8: Oznaczanie zawartości wolnej przestrzeni 37. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 11: Oznaczanie powinowactwa pomiędzy kruszywem i asfaltem 38. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 12: Określanie wrażliwości próbek asfaltowych na wodę 39. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 13: Pomiar temperatury 40. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 22: Koleinowanie 41. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 24: Odporność na zmęczenie 42. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 26: Sztywność 43. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 27: Pobieranie próbek 44. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 36: Oznaczanie grubości nawierzchni asfaltowych 45. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 39: Oznaczanie zawartości lepiszcza metodą spalania 46. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 41: Odporność na płyny zapobiegające oblodzeniu 47. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 42: Zawartość części obcych w destrukcie asfaltowym 48. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 43: Odporność na paliwo 49. PN-EN Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń

130 D b stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu 50. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 1: Beton asfaltowy 51. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 4: Mieszanka HRA 52. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 8: Destrukt asfaltowy 53. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 20: Badanie typu 54. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 21: Zakładowa kontrola produkcji 55. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 1: Badanie metodą pierścienia delta i kuli 56. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 2: Liczba bitumiczna 57. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie nawrotu sprężystego asfaltów modyfikowanych 58. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie stabilności podczas magazynowania asfaltów modyfikowanych 59. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie właściwości mechanicznych lepiszczy asfaltowych metodą rozciągania 60. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie kohezji lepiszczy asfaltowych metodą testu wahadłowego 61. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie siły rozciągania asfaltów modyfikowanych Metoda z duktylometrem 62. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie energii odkształcenia 63. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji kationowych emulsji asfaltowych 64. PN-EN Asfalty i lepiszcza asfaltowe - Zasady klasyfikacji asfaltów drogowych specjalnych - Część 2: Asfalty drogowe wielorodzajowe 64a. PN-EN : /Ap1: Asfalty i lepiszcza asfaltowe - Zasady klasyfikacji asfaltów drogowych specjalnych - Część 2: Asfalty drogowe wielorodzajowe Poprawka do Polskiej Normy 65. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji asfaltów 65a. PN-EN 14023:2011/Ap1: modyfikowanych polimerami Asfalty i lepiszcza asfaltowe Zasady klasyfikacji asfaltów modyfikowanych polimerami Poprawka do Polskiej Normy 66. PN-EN Wypełniacze szczelin i zalewy drogowe Część 1: Wymagania wobec zalew drogowych na gorąco 67. PN-EN Wypełniacze szczelin i zalewy drogowe Część 2: Wymagania wobec zalew drogowych na zimno 68. PN-EN Przetwory naftowe Oznaczanie temperatury zapłonu i palenia Pomiar metodą otwartego tygla Clevelanda 69. PN-EN ISO 2592 Oznaczanie temperatury zapłonu i palenia Metoda otwartego tygla Clevelanda Wymagania techniczne i katalogi 70. WT-1 Kruszywa Kruszywa do mieszanek mineralno-asfaltowych i powierzchniowych utrwaleń na drogach krajowych. Zarządzenie nr 46 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 25 września 2014 r. 71. WT-2 Mieszanki mineralno-asfaltowe. Zarządzenie nr 54 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 18 listopada 2014 r. 72. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. Załącznik do Zarządzenia nr 31 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 16 czerwca 2014 r Inne dokumenty 73. Ustawa z dnia 19 sierpnia 2011 r. o przewozie drogowym towarów niebezpiecznych (Dz.U. nr 227, poz z późniejszymi zmianami) 74. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. nr 43, poz. 430 z późniejszymi zmianami)

131 D SPECYFIKACJA TECHNICZNA D REMONT CZĄSTKOWY NAWIERZCHNI BITUMICZNYCH Marciszów 2018

132 D WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z remontem cząstkowym nawierzchni bitumicznych Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem remontu cząstkowego nawierzchni bitumicznych, wszystkich typów i rodzajów i obejmują: naprawę wybojów i obłamanych krawędzi, uszczelnienie pojedynczych pęknięć i wypełnienie ubytków Określenia podstawowe Remont cząstkowy nawierzchni - zespół zabiegów technicznych, wykonywanych na bieżąco, związanych z usuwaniem uszkodzeń nawierzchni zagrażających bezpieczeństwu ruchu, jak również zabiegi obejmujące małe powierzchnie, hamujące proces powiększania się powstałych uszkodzeń. Pojęcie remont cząstkowy nawierzchni mieści się w ogólnym pojęciu utrzymanie nawierzchni, a to z kolei jest objęte ogólniejszym pojęciem utrzymanie dróg. Rodzaje zabiegów w asortymentach robót utrzymaniowych podano w tablicy Ubytek - wykruszenie materiału mineralno-bitumicznego na głębokość nie większą niż grubość warstwy ścieralnej Wybój - wykruszenie materiału mineralno-bitumicznego na głębokość większą niż grubość warstwy ścieralnej Konfekcjonowana mieszanka mineralno-emulsyjna - mieszanka drobnoziarnistego kruszywa (od 0 do 1 mm, od 0 do 2 mm lub od 0 do 4 mm) o dobranym uziarnieniu z anionową lub kationową emulsją asfaltową modyfikowaną odpowiednimi dodatkami. Jest dostarczana przez producentów w szczelnych 10, kilogramowych pojemnikach (hobokach - wiadrach z pokrywą lub szczelnych workach z tworzywa syntetycznego). Emulsja asfaltowa w mieszance ulega rozpadowi na skutek odparowywania wody Mieszanka mineralno-asfaltowa do wypełnienia porów - mieszanka drobnoziarnistego kruszywa (od 0 do 1 mm) o dobranym uziarnieniu z modyfikowanym asfaltem upłynnionym szybkoodparowującym rozpuszczalnikiem. Służy do powierzchniowego uszczelniania porowatych warstw ścieralnych nawierzchni bitumicznych. Dostarczana jest w szczelnych (10, 20 i 30 kg) pojemnikach Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne pkt 2.

133 D Rodzaje zabiegów w asortymentach robót utrzymania nawierzchni bitumicznych Remont cząstkowy Odnowa - przywrócenie cech użytkowych Remont Objawy uszkodzeń Deformacje spowodowane siłami ścinającymi w nawierzchni (X) (X) (X) (X) (X) X X X Deformacje spowodowane osiadaniem podłoża nawierzchni (X) X X X Ubytki materiału (zaprawy, ziarn kruszywa), porowatość ( rakowiny ) X X X X X X X X Starcie się części warstwy ścieralnej (X) X X X X X X X X X Wyboje (X) X (X) (X) Uszkodzenia spoin roboczych, otwarte szczeliny X X Pojedyncze spękania X Spękania siatkowe (X) (X) (X) (X) (X) X X X Zmniejszona szorstkość (X) (X) X X (X) X X X Niekorzystna zdolność odbijania światła X X X (X) Wysoka emisja hałasu X X X X X (X) Tablica 1. Rodzaje zabiegów w asortymentach robót utrzymaniowych w zależności od objawów uszkodzeń X - zależność możliwa, (X) - zależność opcjonalna

134 2.2. Rodzaje materiałów do wykonywania cząstkowych remontów nawierzchni bitumicznych D Technologie usuwania uszkodzeń nawierzchni i materiały użyte do tego celu powinny być dostosowane do rodzaju i wielkości uszkodzenia, np. wg tablicy 1. Głębokie powierzchniowe uszkodzenia nawierzchni (ubytki i wyboje) oraz uszkodzenia krawędzi jezdni (obłamania) należy naprawiać: - mieszankami mineralno-asfaltowymi wytwarzanymi i wbudowywanymi na gorąco, - mieszankami mineralno-asfaltowymi wytwarzanymi i wbudowywanymi na zimno, - techniką sprysku lepiszczem i posypania grysem o odpowiednim uziarnieniu (zasada jak przy powierzchniowym utrwaleniu), - przy użyciu specjalnych maszyn (remonterów), które wrzucają pod ciśnieniem mieszankę grysu i emulsji asfaltowej bezpośrednio do naprawianego wyboju. Powierzchniowe ubytki warstwy ścieralnej należy naprawiać: - mieszankami mineralno-asfaltowymi typu slurry seal wg ST D Cienkie warstwy na zimno (typu slurry seal), a także mieszankami szybkowiążącymi, - mieszankami mineralno-asfaltowymi do wypełniania porów w ścieralnych warstwach nawierzchni (dostarczanymi w szczelnych opakowaniach), - konfekcjonowanymi mieszankami mineralno-emulsyjnymi (dostarczanymi w szczelnych pojemnikach), - metodą powierzchniowego utrwalenia z zastosowaniem kationowych szybkorozpadowych emulsji asfaltowych, - przy użyciu specjalnych maszyn (remonterów), które podczas przejścia spryskują nawierzchnię emulsją, rozsypują grysy i wciskają je w emulsję Mieszanki mineralno-asfaltowe wytwarzane i wbudowywane na gorąco Beton asfaltowy Beton asfaltowy wytwarzany wg ST D Nawierzchnia z betonu asfaltowego powinien mieć uziarnienie dostosowane do głębokości uszkodzenia (po jego oczyszczeniu z luźnych cząstek nawierzchni i zanieczyszczeń obcych), przy czym największe ziarna w mieszance betonu asfaltowego powinny się mieścić w przedziale od 1/3 do 1/4 głębokości uszkodzenia do 80 mm. Przy głębszych uszkodzeniach należy zastosować odpowiednio dwie lub trzy warstwy betonu asfaltowego wbudowywane oddzielnie o dobranym uziarnieniu i właściwościach fizyko-mechanicznych, dostosowanych do cech remontowanej nawierzchni Asfalt lany Asfalt lany powinien być wytwarzany i wbudowywany wg ST D Nawierzchnia z asfaltu lanego. Składniki mieszanki mineralnej do asfaltu lanego powinny być tak dobrane, aby: a) wymiar największego ziarna w mieszance nie był większy od 1/3 głębokości wypełnianego ubytku (przy ubytkach do 50 mm), b) mieszanka mineralna miała uziarnienie równomiernie stopniowane, a krzywa uziarnienia mieszanki mieściła się w granicznych krzywych dobrego uziarnienia wg PN-S-96025:2000 [2]. Próbki laboratoryjne wykonane z asfaltu lanego powinny wykazywać następujące właściwości: a) penetracja trzpieniem o powierzchni 5 cm 2 w temperaturze 40 o C, po 30 minutach, mm, nie więcej niż 5 b) przyrost penetracji po następnych 30 min., mm, nie więcej niż 0,6 c) rozmieszczenie ziaren kruszywa w przełomie gotowej warstwy równomierne Mieszanki mineralno-asfaltowe wbudowywane na zimno Mieszanki mineralno-asfaltowe o długim okresie składowania (workowane) Do krótkotrwałego wypełniania uszkodzeń (ubytków) nawierzchni bitumicznych mogą być stosowane mieszanki mineralno-asfaltowe wytwarzane i wbudowywane na zimno, które uzyskały aprobatę techniczną, wydaną przez uprawnioną jednostkę. Zastosowanie tych mieszanek jest uzasadnione, gdy nie można użyć mieszanek mineralno-bitumicznych na gorąco.

135 Mieszanki mineralno-emulsyjne szybkowiążące D Szybkowiążąca mieszanka mineralno-emulsyjna wytwarzana i wbudowywana na zimno wytwarzana jest z dwóch składników: - drobnoziarnistej mieszanki mineralnej, dostarczanej przez producentów, o uziarnieniu ciągłym od 0 do 4 mm, od 0 do 6 mm lub od 0 do 8 mm, ze specjalnymi (chemicznymi) dodatkami uszlachetniającymi, - kationowej emulsji asfaltowej wytwarzanej na bazie asfaltu modyfikowanego polimerami albo z dodatkiem naturalnego kauczuku. Mieszankę mineralno-emulsyjną należy wytwarzać w betoniarkach wolnospadowych, zgodnie z warunkami technicznymi wykonania podanymi przez producenta. Wytworzona mieszanka o konsystencji ciekłej zaprawy musi być wbudowana w nawierzchnię w ciągu kilku minut od momentu wytworzenia. Grubość jednorazowo ułożonej warstwy nie może być większa od czterokrotnego wymiaru największego ziarna w mieszance (np. mieszankę od 0 do 6 mm można ułożyć warstwą do 2 cm). Do napraw można stosować tylko mieszanki mineralne i emulsje asfaltowe, które uzyskały aprobatę techniczną wydaną przez uprawnioną jednostkę i spełniają zawarte w niej wymagania Mieszanki mineralno-emulsyjne (typu slurry seal ) Przy większych powierzchniowych uszkodzeniach nawierzchni można stosować mieszanki mineralno-emulsyjne wytwarzane i wbudowywane wg ST D Cienkie warstwy na zimno (typu slurry seal ) Konfekcjonowane mieszanki mineralno-emulsyjne Do powierzchniowego uszczelnienia porowatych (rakowatych) warstw ścieralnych mogą być stosowane konfekcjonowane mieszanki mineralno-emulsyjne, dostarczane przez producentów w szczelnych pojemnikach (10, 20 lub 30 kg). Można stosować tylko konfekcjonowane mieszanki mineralno-emulsyjne posiadające aprobatę techniczną wydaną przez uprawnioną jednostkę i spełniające zawarte w niej wymagania Mieszanki mineralno-asfaltowe do wypełniania porów Mieszanki mineralno-asfaltowe do wypełniania porów składają się z drobnoziarnistego piasku o uziarnieniu ciągłym od 0 do 1 mm, wypełniacza i asfaltu upłynnionego ze środkiem adhezyjnym. Mieszanki te zaleca się stosować do napraw powierzchniowego utrwalenia i do uzupełniania ubytków zaprawy lub lepiszcza w warstwach ścieralnych nawierzchni bitumicznych. Mieszanka przy wypełnianiu porów oddziałowuje regenerująco na zestarzały asfalt, w związku z czym zastosowanie jej jest szczególnie korzystne dla starych warstw ścieralnych. Można stosować tylko mieszanki, które posiadają aprobatę techniczną wydaną przez uprawnioną jednostkę i spełniają zawarte w niej wymagania Kruszywo Do remontu cząstkowego nawierzchni bitumicznych należy stosować grysy odpowiadające wymaganiom podanym w PN-B-11112:1996 [1] Lepiszcze Do remontu cząstkowego nawierzchni bitumicznych należy stosować kationowe emulsje asfaltowe niemodyfikowane szybkorozpadowe klasy K1-50, K1-60, K1-65, K1-70 odpowiadające wymaganiom podanym w EmA-99 [3]. Przy remoncie cząstkowym nawierzchni obciążonych ruchem większym od średniego należy stosować kationowe emulsje asfaltowe modyfikowane szybkorozpadowe klasy K1-65 MP, K1-70 MP wg EmA-99 [3]. Można stosować tylko emulsje asfaltowe posiadające aprobatę techniczną, wydaną przez uprawnioną jednostkę Zalewa bitumiczna Do uszczelniania spękań nawierzchni bitumicznych należy stosować zalewę asfaltową o właściwościach odpowiadających wymaganiom ST D Naprawa (przez uszczelnienie) podłużnych i poprzecznych spękań nawierzchni bitumicznych Taśmy kauczukowo-asfaltowe Przy wykonywaniu remontu cząstkowego nawierzchni bitumicznych mieszankami mineralno-asfaltowymi na gorąco należy stosować kauczukowo-asfaltowe taśmy samoprzylepne w postaci wstęgi uformowanej z asfaltu modyfikowanego polimerami, o przekroju prostokątnym

136 D o szerokości od 20 do 70 mm, grubości od 2 do 20 mm, długości od 1 do 10 m, zwinięte na rdzeń tekturowy z papierem dwustronnie silikonowanym. Taśmy powinny charakteryzować się: a) dobrą przyczepnością do pionowo przeciętej powierzchni nawierzchni, b) wytrzymałością na ścinanie nie mniejszą niż 350 N/30 cm 2, c) dobrą giętkością w temperaturze -20 o C na wałku 10 mm, d) wydłużeniem przy zerwaniu nie mniej niż 800%, e) odkształceniem trwałym po wydłużeniu o 100% nie większym niż 10%, f) odpornością na starzenie się. Taśmy te służą do dobrego połączenia wbudowywanej mieszanki mineralno-asfaltowej na gorąco z pionowo przyciętymi ściankami naprawianej warstwy bitumicznej istniejącej nawierzchni. Szerokość taśmy powinna być równa grubości wbudowywanej warstwy lub mniejsza o 2 do 5 mm. Cieńsze taśmy (2 mm) należy stosować przy szerokościach naprawianych ubytków (wybojów) do 1,5 metra, zaś grubsze (np. 10 mm) przy szerokościach większych od 4 metrów. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt Maszyny do przygotowania nawierzchni przed naprawą W zależności od potrzeb Wykonawca powinien wykazać się możliwością korzystania ze sprzętu do przygotowania nawierzchni do naprawy, takiego jak: - przecinarki z diamentowymi tarczami tnącymi, o mocy co najmniej 10 kw, lub podobnie działające urządzenia, do przycięcia krawędzi uszkodzonych warstw prostopadle do powierzchni nawierzchni i nadania uszkodzonym miejscom geometrycznych kształtów (możliwie zbliżonych do prostokątów), - sprężarki o wydajności od 2 do 5 m 3 powietrza na minutę, przy ciśnieniu od 0,3 do 0,8 MPa, - szczotki mechaniczne o mocy co najmniej 10 kw z wirującymi dyskami z drutów stalowych. Średnica dysków wirujących (z drutów stalowych) z prędkością 3000 obr./min nie powinna być mniejsza od 200 mm. Szczotki służą do czyszczenia naprawianych pęknięć oraz krawędzi przyciętych warstw przed dalszymi pracami, np. przyklejeniem do nich samoprzylepnych taśm kauczukowo-asfaltowych, - walcowe lub garnkowe szczotki mechaniczne (preferowane z pochłaniaczami zanieczyszczeń) zamocowane na specjalnych pojazdach samochodowych Skrapiarki W zależności od potrzeb należy zapewnić użycie odpowiednich skrapiarek do emulsji asfaltowej stosowanej w technice naprawy spryskiem lepiszcza i posypania kruszywem o odpowiednim uziarnieniu. Do większości robót remontowych można stosować skrapiarki małe z ręcznie prowadzoną lancą spryskującą. Podstawowym warunkiem jest zapewnienie stałego wydatku lepiszcza, aby ułatwić operatorowi równomierne spryskanie lepiszczem naprawianego miejsca w założonej ilości (l/m 2 ) Betoniarki Do mieszania składników szybkowiążących mieszanek mineralno-emulsyjnych powinny być zastosowane wolnospadowe betoniarki o pojemności dostosowanej do zakresu wykonywanych robót i czasu wiązania mieszanki. Mogą to być betoniarki o pojemności 25, 50 lub 100 litrów Sprzęt do uszczelniania pojedynczych pęknięć nawierzchni Do uszczelniania pojedynczych pęknięć nawierzchni oraz otwartych spoin roboczych w warstwie ścieralnej należy stosować sprzęt podany w ST D Naprawa (przez uszczelnienie) podłużnych i poprzecznych spękań nawierzchni bitumicznych Sprzęt do wbudowywania mieszanek mineralno-bitumicznych na gorąco lub na zimno Przy typowym dla remontów cząstkowych zakresie robót dopuszcza się ręczne rozkładanie mieszanek mineralno-bitumicznych przy użyciu łopat, listwowych ściągaczek (użycie grabi wykluczone) i listew profilowych. Do zagęszczenia rozłożonych mieszanek należy użyć lekkich walców wibracyjnych lub zagęszczarek płytowych.

137 3.7. Sprzęt do wbudowywania asfaltu lanego D Do wbudowywania asfaltu lanego należy zastosować sprzęt wymieniony w ST D Nawierzchnia z asfaltu lanego Specjalistyczny sprzęt do naprawy powierzchniowych uszkodzeń Do naprawy powierzchniowych uszkodzeń (w tym wybojów) można użyć specjalne remontery, wprowadzające pod ciśnieniem kruszywo jednocześnie z modyfikowaną kationową emulsją asfaltową w oczyszczone sprężonym powietrzem uszkodzenia. Urządzenia te nadają się do uszczelniania nie tylko szeroko rozwartych (podłużnych) pęknięć (szerszych od 2 cm) oraz głębokich ubytków i wybojów (powyżej 3 cm) ale także do wypełniania powierzchniowych uszkodzeń i zaniżeń powierzchni warstwy ścieralnej. Remonter powinien być wyposażony w wysokowydajną dmuchawę do czyszczenia wybojów, silnik o mocy powyżej 50 kw napędzający pompę hydrauliczną o wydajności powyżej 65 l/min przy obrotach 2000 obr./min i system pneumatyczny z dmuchawą z trzema wirnikami do usuwania zanieczyszczeń i nadawania ziarnom grysu (frakcji od 2 do 4 mm, od 4 do 6,3 mm lub od 8 do 12 mm) dużej prędkości przy ich wyrzucaniu z dyszy razem z emulsją. Zbiornik emulsji o pojemności 850 l, podgrzewany grzałkami o mocy 3600 W i pompą emulsji o wydajności 42 l/min wystarcza do wbudowywania 2000 kg grysów na zmianę. Remonter powinien być wyposażony w układ dostarczania grysu przenośnikiem ślimakowym ze standardowego samochodu samowyładowczego, a także w układ do oczyszczania obiegu emulsji asfaltowej po zakończeniu remontu cząstkowego. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt Transport mieszanek mineralno-asfaltowych na gorąco Mieszankę betonu asfaltowego należy transportować zgodnie z wymaganiami podanymi w ST D Nawierzchnia z betonu asfaltowego. Przy naprawie niewielkich powierzchni, należy transportować gorącą mieszankę mineralno-asfaltową w pojemnikach izolowanych cieplnie Transport mieszanek mineralno-asfaltowych na zimno Mieszanki mineralno-asfaltowe na zimno powinny być transportowane zgodnie z ST D Nawierzchnie z mieszanek mineralno-asfaltowych wytwarzanych i wbudowywanych na zimno Transport kruszywa Kruszywo powinno być transportowane i składowane zgodnie z ST D Nawierzchnia powierzchniowo utrwalana Transport lepiszcza Lepiszcze (kationowa emulsja asfaltowa) powinna być transportowana zgodnie z EmA-99 [3] Transport asfaltu lanego Asfalt lany powinien być transportowany zgodnie z ST D Nawierzchnia z asfaltu lanego Transport innych materiałów Pozostałe materiały powinny być transportowane zgodnie z zaleceniami producentów tych materiałów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt 5.

138 5.2. Przygotowanie nawierzchni do naprawy D Po ustaleniu zakresu uszkodzeń i prawdopodobnych przyczyn ich powstania należy ustalić sposób naprawy, korzystając np. z tablicy 1. Przygotowanie uszkodzonego miejsca (ubytku, wyboju lub obłamanych krawędzi nawierzchni) do naprawy należy wykonać bardzo starannie przez: - pionowe obcięcie (najlepiej diamentowymi piłami tarczowymi) krawędzi uszkodzenia na głębokość umożliwiającą wyrównanie jego dna, nadając uszkodzeniu kształt prostej figury geometrycznej np. prostokąta, - usunięcie luźnych okruchów nawierzchni, - usunięcie wody, doprowadzając uszkodzone miejsce do stanu powietrzno-suchego, - dokładne oczyszczenie dna i krawędzi uszkodzonego miejsca z luźnych ziarn grysu, żwiru, piasku i pyłu Uszczelnianie pojedynczych pęknięć nawierzchni Pojedyncze pęknięcie i otwarte spoiny robocze należy przygotować do wypełnienia i wypełnić zgodnie z ST D Naprawa (przez uszczelnienie) podłużnych i poprzecznych spękań nawierzchni bitumicznych Naprawa wybojów i obłamanych krawędzi nawierzchni mieszankami mineralno-asfaltowymi na gorąco lub na zimno Po przygotowaniu uszkodzonego miejsca nawierzchni do naprawy (wg punktu 5.2), należy spryskać dno i boki naprawianego miejsca szybkorozpadową kationową emulsją asfaltową w ilości 0,5 l/m 2 - przy stosowaniu do naprawy mieszanek mineralno-asfaltowych na zimno, zaś przy zastosowaniu mieszanek mineralno-asfaltowych na gorąco - zamiast spryskania bocznych ścianek naprawianego uszkodzenia alternatywnie można przykleić samoprzylepne taśmy kauczukowo-asfaltowe (p. 2.8). Mieszankę mineralno-asfaltową należy rozłożyć przy pomocy łopat i listwowych ściągaczek oraz listew profilowych. W żadnym wypadku nie należy zrzucać mieszanki ze środka transportu bezpośrednio do przygotowanego do naprawy miejsca, a następnie je rozgarniać. Mieszanka powinna być jednakowo spulchniona na całej powierzchni naprawianego miejsca i ułożona z pewnym nadmiarem, by po jej zagęszczeniu naprawiona powierzchnia była równa z powierzchnią sąsiadujących części nawierzchni. Różnice w poziomie naprawionego miejsca i istniejącej nawierzchni przeznaczonej do ruchu z prędkością powyżej 60 km/h, nie powinny być większe od 4 mm. Rozłożoną mieszankę należy zagęścić walcem lub zagęszczarką płytową. Przy naprawie obłamanych krawędzi nawierzchni należy zapewnić odpowiedni opór boczny dla zagęszczanej warstwy i dobre międzywarstwowe związanie. Jeżeli wybój nastąpił wokół pęknięcia poprzecznego lub podłużnego, to po jego naprawieniu należy niezwłocznie wyfrezować nad pęknięciem w wykonanej łacie szczelinę o szerokości 12 mm i głębokości 25 mm, a następnie wypełnić ją zalewą asfaltową, zgodnie z ST D Naprawa (przez uszczelnienie) podłużnych i poprzecznych spękań nawierzchni bitumicznych Uzupełnianie ubytków ziaren kruszywa i zaprawy na powierzchni warstwy ścieralnej Uzupełnianie ubytków ziaren kruszywa i zaprawy na powierzchni warstwy ścieralnej mieszankami mineralno-emulsyjnymi typu slurry seal Przy ubytkach ziarn kruszywa i zaprawy na mniejszych powierzchniach jezdni (poniżej 10% powierzchni remontowanego odcinka drogi) można stosować konfekcjonowane mieszanki mineralnoemulsyjne o dobranym uziarnieniu (od 0 do 1 mm, od 0 do 2 mm lub od 0 do 4 mm) w zależności od głębokości tekstury warstwy ścieralnej. Im głębsza jest tekstura, tym większe ziarna powinny być w zastosowanej mieszance mineralno-emulsyjnej. Naprawione podłoże musi być bardzo czyste i pożądane jest by było nieco wilgotne, ale w żadnym przypadku nie może być mokre. Suche podłoże przyspiesza wiązanie mieszanki. Dla uzyskania lepszego powiązania z istniejącym podłożem należy powierzchnię starej warstwy asfaltowej spryskać emulsją w ilości od 0,2 do 0,3 kg/m 2 lub wetrzeć szczotkami w podłoże rozcieńczone wodą (w stosunku 1:1) konfekcjonowaną mieszankę mineralno-emulsyjną w ilości od 0,8 do 1,0 kg/m 2. Aby utrzymać czas wysychania i wiązania zaprawy w racjonalnych granicach (od 1 do 3 godz.) należy pracować tylko przy suchej i gorącej pogodzie (temperatura podłoża powyżej 10 o C), a zaprawę nanosić tylko w cienkich warstwach (do 3 kg/m 2 w jednej warstwie, przy potrzebie wbudowania większej ilości

139 D należy to zrobić w dwóch warstwach po 3 kg/m 2 ). Druga warstwa może być wbudowana dopiero po wyschnięciu pierwszej warstwy. Konfekcjonowaną mieszankę mineralno-emulsyjną należy wylewać ze szczelnych pojemników i rozprowadzać przy pomocy gumowych listew przesuwanych ręcznie po powierzchni lub też przy pomocy ręcznie przesuwanych urządzeń rozkładających (skrzynie bez dna z gumowymi listwami ściągającymi). Wykonane uszczelnienie (uzupełnienie zaprawy) może być oddane do ruchu dopiero po całkowitym wyschnięciu mieszanki w rozłożonej warstwie. W zależności od temperatury i wilgotności powietrza celowe jest ograniczenie prędkości ruchu do 40 km/h w ciągu 1 do 3 dni Uzupełnianie ubytków zaprawy na powierzchni warstwy ścieralnej mieszankami mineralnoasfaltowymi do wypełnienia Mieszanki do wypełniania porów, składając się z drobnoziarnistego piasku, wypełniacza i asfaltu upłynnionego ze środkiem adhezyjnym, mogą wnikać w czyste pory w warstwie ścieralnej i nieco rozpuszczać (zmiękczać) asfalt w powierzchniowej warstwie nawierzchni tak, że zapewnia to mocne połączenie mieszanki z podłożem. Mieszanki należy stosować przy suchej pogodzie i temperaturze powietrza powyżej 5 o C. Podłoże musi mieć oczyszczone pory i być suche. Mieszankę nanosi się bardzo cienką warstwą (od 0,8 do 1,3 kg/m 2 ) i bardzo energicznie ściąga się ją listwami. Bezwzględnie należy unikać wypełniania wybojów tą mieszanką, gdyż w tych miejscach proces odparowywania rozpuszczalnika trwałby bardzo długo i powodował obniżenie stabilności warstwy w takim miejscu. Po około 10 do 20 minutach od rozłożenia mieszanki należy równomiernie posypać ją czystym piaskiem łamanym od 1 do 2 mm lub grysem od 2 do 4 mm w ilości od 3 do 5 kg/m 2. Po tym zabiegu można oddać nawierzchnię do ruchu Uzupełnianie ubytków ziarn, kruszyw i lepiszcza na powierzchni warstwy ścieralnej techniką sprysku lepiszczem i posypania grysem Technologia uzupełniania ubytków ziarn, kruszyw i lepiszcza jest analogiczna jak przy pojedynczym powierzchniowym utrwaleniu, wg ST D Nawierzchnia pojedynczo powierzchniowo utrwalana i warunki opisane w tej ST powinny być przestrzegane. Technologia ta nie dotyczy dróg o kategorii ruchu od KR3 do KR6. W zależności od ilości miejsc z ubytkami i wielkości ubytków należy stosować odpowiedni sprzęt do ich naprawy. Przy większych powierzchniach uszkodzonych należy stosować remonter wykonujący przy jednym przejściu maszyny, sprysk lepiszczem (kationową emulsją asfaltową), posypanie grysem granulowanym i wciśnięcie go w lepiszcze. Przy mniejszych powierzchniach uszkodzonych należy zastosować specjalny remonter natryskujący pod ciśnieniem jednocześnie kruszywo z modyfikowaną kationową emulsją asfaltową. Remonter ten umożliwia oczyszczenie naprawianego miejsca sprężonym powietrzem, a następnie poprzez tę samą dyszę natryskiwana jest warstewka modyfikowanej emulsji asfaltowej. Następnie przy użyciu tej samej dyszy natryskuje się pod ciśnieniem naprawiane miejsce kruszywem otoczonym (w dyszy) emulsją W końcowej fazie należy zastosować natrysk naprawianego miejsca kruszywem frakcji od 2 do 4 mm. W zależności od tekstury naprawianej nawierzchni należy zastosować odpowiednie uziarnienie grysu (od 2 do 4 mm lub od 4 do 6,3 mm). Bezpośrednio po tak wyremontowanym miejscu może odbywać się ruch samochodowy. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać aprobaty techniczne na materiały oraz wymagane wyniki badań materiałów przeznaczonych do wykonania robót i przedstawić je Inżynierowi do akceptacji Badania w czasie robót Badania przy uszczelnianiu spękań nawierzchni

140 D W czasie uszczelniania spękań nawierzchni bitumicznych Wykonawca powinien prowadzić badania zgodnie z ST D Naprawa (przez uszczelnienie) podłużnych i poprzecznych spękań nawierzchni bitumicznych Badania przy wbudowywaniu mieszanek mineralno-asfaltowych W czasie wykonywania napraw uszkodzeń należy kontrolować: - przygotowanie naprawianych powierzchni do wbudowywania mieszanek, którymi będzie wykonywany remont uszkodzonego miejsca, - skład wbudowywanych mieszanek: - betonu asfaltowego, zgodnie z ST D Nawierzchnia z betonu asfaltowego, - asfaltu lanego, zgodnie z ST D Nawierzchnia z asfaltu lanego, - mineralno-asfaltowych na zimno, zgodnie z ST D Nawierzchnia z mieszanek mineralno-asfaltowych wytwarzanych i wbudowywanych na zimno, - mieszanek mineralno-emulsyjnych, w zależności od uziarnienia mieszanki mineralnej, co najmniej jedno badanie na każde rozpoczęte kg przy mieszankach o uziarnieniu od 0 do 1 mm, na każde kg przy uziarnieniu od 0 do 3 mm i dalej odpowiednio: na każde kg przy uziarnieniu od 0 do 5 mm i na każde kg przy uziarnieniu od 0 do 8 mm (uziarnienie i ilość lepiszcza), - mieszanek mineralno-asfaltowych na zimno do powierzchniowego wypełniania ubytków zaprawy (porów) - na każde rozpoczęte kg co najmniej jedno badanie składu mieszanki (uziarnienie i ilość lepiszcza), - ilość wbudowywanych materiałów na 1 m 2 - codziennie, - równość naprawianych fragmentów - każdy fragment Różnice między naprawioną powierzchnią a sąsiadującymi powierzchniami, nie powinny być większe od 4 mm dla dróg o prędkości ruchu powyżej 60 km/h i od 6 mm dla dróg o prędkości poniżej 60 km/h, - pochylenie poprzeczne (spadek) warstwy wypełniającej po zagęszczeniu powinien być zgodny ze spadkiem istniejącej nawierzchni, przy czym warstwa ta powinna być wykonana ponad krawędź otaczającej nawierzchni o 2 do 4 mm, jeśli warstwę wypełniającą wykonano z mieszanki mineralno-asfaltowej na zimno (o długim okresie składowania). Przy innych rodzajach mieszanek, które są mniej podatne na dogęszczenie poziom warstwy wypełniającej ubytek powinien być wyższy od otaczającej nawierzchni o 1 do 2 mm. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiaru robót jest m 2 (metr kwadratowy) naprawionej, uszczelnionej powierzchni nawierzchni; zaś dla uszczelnionych spękań poprzecznych i podłużnych jednostką obmiaru jest m (metr). 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeśli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlega: - przygotowanie uszkodzonego miejsca nawierzchni (obcięcie krawędzi, oczyszczenie dna i krawędzi, usunięcie wody), - ew. spryskanie dna i boków emulsją asfaltową, - ew. przyklejenie taśm kauczukowo-asfaltowych, - ew. poszerzenie spękań przecinarkami wzgl. frezarkami, oczyszczenie i osuszenie spękań, usunięcie śladów i plam olejowych oraz zagruntowanie ścianek spękań gruntownikiem.

141 9. PODSTAWA PŁATNOŚCI D Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 remontu cząstkowego nawierzchni z ew. uszczelnieniem spękań obejmuje: - prace pomiarowe i roboty przygotowawcze, - oznakowanie robót, - wywóz odpadów, - dostarczenie materiałów i sprzętu na budowę, - wykonanie naprawy zgodnie z dokumentacją projektową i ST, - pomiary i badania laboratoryjne, - odtransportowanie sprzętu z placu budowy. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B-11112:1996 Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 2. PN-S-96025:2000 Drogi samochodowe i lotniskowe. Nawierzchnie asfaltowe. Wymagania Inne dokumenty 3. Warunki techniczne. Drogowe kationowe emulsje asfaltowe EmA-99. Informacje, instrukcje. Zeszyt 60. IBDiM, Warszawa, 1999.

142 D a SPECYFIKACJA TECHNICZNA D a POBOCZE UTWARDZONE KRUSZYWEM ŁAMANYM Marciszów 2018

143 1. WSTĘP 1.1. Przedmiot ST D a Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z utwardzeniem pobocza kruszywem łamanym Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem utwardzonego pobocza za pomocą kruszywa łamanego niezwiązanego (dawniej nazywanego kruszywem stabilizowanym mechanicznie ). Utwardzone pobocze może być wykonane na istniejącym poboczu gruntowym (wymagając wykonania w nim koryta), względnie może być wykonane jednocześnie z nawierzchnią jezdni w czasie budowy nowej drogi (nie wymagając koryta) Określenia podstawowe Pobocze część korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urządzeń organizacji i bezpieczeństwa ruchu oraz do ruchu pieszych, służąca jednocześnie do bocznego oparcia konstrukcji nawierzchni Utwardzone pobocze część pobocza drogowego, posiadająca w ciągu całego roku nośność wystarczającą do przejęcia obciążenia statycznego od kół samochodów, dopuszczonych do ruchu na drodze (zał. 2, rys. 1 i 2) Gruntowe pobocze część pobocza drogowego, stanowiąca obrzeże utwardzonego pobocza, przeznaczona do ustawiania znaków i urządzeń zabezpieczenia ruchu Utwardzenie pobocza kruszywem łamanym niezwiązanym proces technologiczny, polegający na odpowiednim zagęszczeniu w optymalnej wilgotności kruszywa o właściwie dobranym uziarnieniu (proces ten nazywany był dawniej stabilizacją mechaniczną) Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne [1] pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub ST Materiały do wykonania utwardzonego pobocza woda Piasek Materiałami stosowanymi przy wykonywaniu utwardzonego pobocza są: piasek, kruszywo łamane i W przypadku występowania w konstrukcji utwardzonego pobocza warstwy odsączającej, odcinającej i innej, wykonanej przy użyciu piasku, to powinien on odpowiadać wymaganiom PN-EN 13242:2004 [4] lub PN- EN 13285:2004 [5] Kruszywo Do utwardzenia pobocza należy stosować kruszywo łamane o uziarnieniu 0 25 mm, odpowiadające wymaganiom PN-EN 13242:2004 [4] lub PN-EN 13285:2004 [5].

144 D a Kruszywo powinno być jednorodne, bez zanieczyszczeń obcych i bez domieszek gliny. Zaleca się użycie kruszywa o jasnej barwie Woda Należy stosować przy wałowaniu nawierzchni każdą czystą wodę z rzek, jezior, stawów i innych zbiorników otwartych oraz wodę studzienną i wodociągową. Nie należy stosować wody z widocznymi zanieczyszczeniami, np. śmieciami, roślinnością wodną, odpadami przemysłowymi, kanalizacyjnymi itp Składowanie kruszyw Okresowo składowane kruszywa powinny być zabezpieczone przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Podłoże w miejscu składowania kruszyw powinno być równe, utwardzone i odwodnione. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: mieszarki stacjonarne do wytwarzania mieszanki kruszyw, wyposażone w urządzenia dozujące wodę (mieszarki powinny zapewnić wytworzenie jednorodnej mieszanki o wilgotności optymalnej, chyba że producent kruszywa zapewnia dostawę jednorodnej mieszanki o wymaganym uziarnieniu i odpowiedniej wilgotności), równiarki albo układarki do rozkładania mieszanki kruszywa, walce lub płytowe zagęszczarki wibracyjne, przewoźne zbiorniki na wodę do zwilżania mieszanki, wyposażone w urządzenia do równomiernego i kontrolowanego dozowania wody, koparki do wykonania koryta, w przypadku utwardzania istniejącego pobocza gruntowego. Należy korzystać ze sprzętu, który powinien być dostosowany swoimi wymiarami do warunków pracy w korycie, przygotowanym do ułożenia konstrukcji utwardzonego pobocza. Sprzęt powinien odpowiadać wymaganiom określonym w dokumentacji projektowej, ST, instrukcjach producentów lub propozycji Wykonawcy i powinien być zaakceptowany przez Inżyniera. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne [1] pkt Transport materiałów Materiały sypkie (kruszywa) można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Sposób wykonania robót powinny być zgodne z dokumentacją projektową i ST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załącznikach. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. wykonanie koryta, 3. ułożenie nawierzchni utwardzonego pobocza (wytworzenie i wbudowanie mieszanki), 4. roboty wykończeniowe.

145 5.3. Roboty przygotowawcze D a Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera: ustalić lokalizację terenu robót, przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. elementy dróg, ew. słupki, zatrawienie itd., ew. splantować pobocze istniejące, zgromadzić wszystkie materiały potrzebne do rozpoczęcia budowy. Zaleca się korzystanie z ustaleń ST D [2] w zakresie niezbędnym do wykonania robót przygotowawczych oraz z ustaleń ST D [3] przy występowaniu robót ziemnych Wykonanie koryta i przygotowanie podłoża Koryto wykonuje się w przypadku utwardzania pobocza istniejącego gruntowego. Koryto powinno być wykonane bezpośrednio przed rozpoczęciem robót związanych z wykonaniem nawierzchni utwardzonego pobocza. Wcześniejsze wykonanie koryta jest możliwe wyłącznie za zgodą Inżyniera, w korzystnych warunkach atmosferycznych. Koryto można wykonywać ręcznie, gdy jego szerokość nie pozwala na zastosowanie posiadanych maszyn. Rodzaj sprzętu, a w szczególności jego moc należy dostosować do rodzaju gruntu, w którym prowadzone są roboty i do trudności jego odspojenia. Grunt odspojony w czasie wykonywania koryta powinien być wykorzystany zgodnie z ustaleniami dokumentacji projektowej i ST, tj. wbudowany w nasyp lub odwieziony na odkład w miejsce wskazane lub zaaprobowane przez Inżyniera. Przed przystąpieniem do profilowania dna koryta, podłoże powinno być oczyszczone z wszelkich zanieczyszczeń. Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża. Zaleca się, aby rzędne terenu przed profilowaniem były o co najmniej 5 cm wyższe niż projektowane rzędne podłoża. Jeżeli powyższy warunek nie jest spełniony i występują zaniżenia poziomu w podłożu przewidzianym do profilowania, Wykonawca powinien spulchnić podłoże na głębokość zaakceptowaną przez Inżyniera, dowieźć dodatkowy grunt, spełniający wymagania obowiązujące dla górnej strefy korpusu, w ilości koniecznej do uzyskania wymaganych rzędnych wysokościowych i zagęścić warstwę do uzyskania wskaźnika zagęszczenia 1,00. Profilowanie można wykonać ręcznie lub sprzętem dostosowanym do szerokości koryta. Ścięty grunt powinien być wykorzystany w robotach ziemnych lub w inny sposób zaakceptowany przez Inżyniera. Bezpośrednio po profilowaniu podłoża należy przystąpić do jego zagęszczania, które należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1,00. Wilgotność gruntu podłoża podczas zagęszczania powinna być równa wilgotności optymalnej, z tolerancją od -20% do +10%. Koryto po wyprofilowaniu i zagęszczeniu powinno być utrzymane w dobrym stanie. Jeżeli po wykonaniu robót związanych z profilowaniem i zagęszczeniem podłoża nastąpi przerwa w robotach i Wykonawca nie przystąpi natychmiast do układania nawierzchni, to powinien on zabezpieczyć podłoże przed nadmiernym zawilgoceniem, na przykład przez rozłożenie folii lub w inny sposób zaakceptowany przez Inżyniera. Jeżeli podłoże uległo nadmiernemu zawilgoceniu, to do układania nawierzchni można przystąpić dopiero po jego naturalnym osuszeniu Wytwarzanie mieszanki kruszywa Mieszankę kruszywa o ściśle określonym uziarnieniu i wilgotności optymalnej należy wytwarzać w mieszarkach stacjonarnych gwarantujących otrzymanie jednorodnej mieszanki. Ze względu na konieczność zapewnienia jednorodności, tylko w wyjątkowych przypadkach Inżynier może dopuścić do wytwarzania mieszanki przez mieszanie poszczególnych frakcji na drodze. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w sposób przeciwdziałający rozsegregowaniu i wysychaniu Wbudowanie i zagęszczenie mieszanki kruszywa Mieszanka kruszywa powinna być rozkładana w warstwie o jednakowej grubości, przy pomocy układarki lub równiarki, z zachowaniem wymaganych spadków i rzędnych wysokościowych. Zaleca się, aby grubość pojedynczo układanej warstwy nie przekraczała 20 cm po zagęszczeniu. Rozpoczęcie budowy następnej warstwy może nastąpić po odbiorze poprzedniej warstwy przez Inżyniera. W miejscach, gdzie widoczna jest segregacja kruszywa, należy przed zagęszczeniem wymienić kruszywo na materiał o odpowiednich właściwościach. Zagęszczanie należy rozpocząć od dolnej krawędzi i przesuwać pasami podłużnymi, częściowo nakładającymi się, w kierunku górnej krawędzi. Nierówności i zagłębienia powstające w czasie zagęszczania

146 D a powinny być wyrównywane bieżąco przez spulchnienie warstwy kruszywa i dodanie bądź usunięcie materiału, aż do otrzymania równej powierzchni. Zagęszczenie należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego niż 1,0 według normalnej próby Proctora, przeprowadzonej według PN-B :1988 [6]. Do zagęszczenia zaleca się stosowanie maszyn (np. walców, zagęszczarek płytowych) o szerokości nie większej niż szerokość utwardzonego pobocza. Wilgotność mieszanki kruszywa podczas zagęszczania powinna odpowiadać wilgotności optymalnej z tolerancją ± 2%. Materiał nadmiernie nawilgocony, powinien zostać osuszony przez mieszanie i napowietrzanie. W przypadku, gdy wilgotność mieszanki kruszywa jest niższa od optymalnej, mieszanka powinna być zwilżona określoną ilością wody i równomiernie wymieszana. Przy wbudowywaniu i zagęszczaniu mieszanki kruszywa na utwardzonym poboczu należy zwrócić szczególną uwagę na właściwe jego wykonanie przy krawędzi jezdni. Styk jezdni i utwardzonego pobocza powinien być równy i szczelny Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i ST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: wyrównanie poziomu utwardzonego pobocza i gruntowego pobocza z ewentualnym splantowaniem istniejącego gruntowego pobocza, odtworzenie przeszkód czasowo usuniętych, niezbędne uzupełnienia zniszczonej w czasie robót roślinności, np. zatrawienia, roboty porządkujące otoczenie terenu robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw i prefabrykowanych. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie robót Częstotliwość badań Wartości dopuszczalne 1 Lokalizacja i zgodność granic terenu robót z dokumentacją projektową 1 raz 2 Roboty przygotowawcze 1 raz Wg pktu Wykonanie koryta i przygotowanie podłoża Bieżąco Wg pktu Wytwarzanie mieszanki kruszywa Jw. Wg pktu Wbudowanie i zagęszczanie mieszanki kruszywa Jw. Wg pktu Wykonanie robót wykończeniowych Ocena ciągła Wg pktu Badania po zakończeniu robót\ Wg pktu 5 i dokumentacji projektowej Wykonane utwardzone pobocze powinno spełniać następujące wymagania: szerokość utwardzonego pobocza może się różnić od szerokości projektowanej nie więcej niż +10 cm i -5 cm, nierówności pobocza mierzone 4-metrową łatą nie mogą przekraczać 10 mm, spadki poprzeczne powinny być zgodne z dokumentacją projektową z tolerancją ± 0,5%, różnice wysokościowe z rzędnymi projektowanymi nie powinny przekraczać +1 cm, -2 cm,

147 D a grubość utwardzonego pobocza nie może się różnić od grubości projektowanej o ± 10%. Zaleca się badać grubość utwardzonego pobocza w 3 punktach, lecz nie rzadziej niż raz na 2000 m 2, a pozostałe cechy co 100 m wzdłuż osi drogi. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanego utwardzonego pobocza. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonanie koryta i przygotowanie podłoża. Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 D-M Wymagania ogólne [1] oraz niniejszej OST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności pkt 9. Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] 9.2. Cena jednostki obmiarowej Cena wykonania 1 m 2 utwardzonego pobocza obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża, dostarczenie materiałów i sprzętu, ewentualne ścięcie istniejącego pobocza, ew. spulchnienie, wyprofilowanie i zagęszczenie gruntowego pobocza, przygotowanie i dostarczenie mieszanki kruszywa łamanego, wykonanie nawierzchni utwardzonego pobocza według wymagań dokumentacji projektowej, ST i specyfikacji technicznej, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIAZANE Ogólne specyfikacje techniczne (ST) 1. D-M Wymagania ogólne 2. D Roboty przygotowawcze 3. D Roboty ziemne Normy 4. PN-EN 13242:2004 Kruszywa do niezwiązanych i związanych hydraulicznie

148 materiałów stosowanych w obiektach budowlanych i budownictwie drogowym (patrz: poz. 7 i 8) 5. PN-EN 13285:2004 Mieszanki niezwiązane. Specyfikacje (patrz: poz. 7 i 8) 6. PN-B-04481:1988 Grunty budowlane. Badanie próbek gruntu 7. PN-B-11112:1996 Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych (W okresie przejściowym norma może być stosowana zamiast poz. 4 i 5) D a 8. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek (W okresie przejściowym norma może być stosowana zamiast poz. 4 i 5) Inne dokumenty 9. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Dz. U. nr 43, poz Wytyczne utwardzania poboczy. Centralny Zarząd Dróg Publicznych, Warszawa, 1981 r.

149 11. ZAŁĄCZNIKI ZASADY PROJEKTOWANIA UTWARDZONYCH POBOCZY D a ZAŁĄCZNIK Szerokość i pochylenia (wg [9]) Pobocza drogi klasy A (autostrady) lub S (drogi ekspresowej) składają się z umieszczonego przy jezdni pasa awaryjnego i gruntowego pobocza. Na drogach klasy GP (głównych ruchu przyspieszonego), G (głównych) i Z (zbiorczych), w zależności od potrzeb, w tym ruchu lokalnego i pieszych, część pobocza przylegająca do jezdni może być utwardzona. Utwardzone pobocze powinno mieć szerokość nie mniejszą niż 2,0 m, a przy przebudowie, remoncie lub etapowaniu budowy dróg, dopuszcza się w trudnych warunkach terenowych utwardzone pobocza o szerokości mniejszej niż 2,0 m. Pochylenie podłużne i poprzeczne utwardzonego pobocza powinno być dostosowane do pochyleń pasa ruchu, przy którym się ono znajduje (zał. 2, rys. 1 i 2) Nawierzchnia (wg [10]) Nawierzchnia utwardzonego pobocza powinna: zapewnić, łącznie z nawierzchnią jezdni, szczelność korpusu drogowego, zachować trwałość, uwzględniając specyfikę jego eksploatacji, odróżniać się kolorem, w miarę możliwości, od nawierzchni jezdni. Konstrukcja nawierzchni utwardzonego pobocza obejmuje warstwy jezdne, warstwę górną podbudowy, warstwę dolną podbudowy i ulepszone podłoże, przy występowaniu gorszych warunków gruntowo-wodnych podłoża (zał. 2, rys. 3). Do wykonywania warstw nośnych utwardzonego pobocza na drogach istniejących zaleca się wykorzystywać, w jak najszerszym zakresie, grunt występujący w poboczu. Układ warstw powinien być tak zaprojektowany, aby styk krawędzi nawierzchni utwardzonego pobocza z krawędzią nawierzchni jezdni był równy, szczelny i trwały. W związku z tym, w przypadku schodkowego zakończenia nawierzchni jezdni, grubość warstw utwardzonego pobocza powinna w zasadzie odpowiadać wysokości schodków, w celu umożliwienia dobrego zagęszczenia warstw. Konstrukcja styku nawierzchni jezdni i utwardzonego pobocza powinna umożliwiać odpowiednie zagęszczenie warstw w obrębie styku, a także zapewniać trwałą ochronę krawędzi nawierzchni jezdni przed uszkodzeniem. Konstrukcja nawierzchni utwardzonego pobocza powinna być zgodna z ustaleniami dokumentacji projektowej, uwzględniającej nośność podłoża i sposób wykonania, np. jednoczesne wykonanie odnowy lub wzmocnienia nawierzchni jezdni (przykłady: zał. 2, rys. 4). RYSUNKI (wg [10]) ZAŁĄCZNIK 2 Rys. 1. Przykład utwardzonego pobocza o grubości mniejszej niż grubość jezdni Rys. 2. Przykład utwardzonego pobocza przy etapowaniu rozbudowy szerokości jezdni

150 D a Rys. 3. Konstrukcja nawierzchni utwardzonego pobocza Rys. 4. Przykładowe wybrane konstrukcje nawierzchni utwardzonego pobocza z kruszywa łamanego niezwiązanego

151 D SPECYFIKACJA TECHNICZNA D WDROŻENIE, UTRZYMANIE, LIKWIDACJA TYMCZASOWEJ ORGANIZACJI RUCHU Marciszów, 2018

152 1. WSTĘP 1.1. Przedmiot ST D Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru oznakowania pionowego Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem i odbiorem oznakowania pionowego stosowanego na drogach, w postaci: znaków ostrzegawczych, znaków zakazu i nakazu, znaków informacyjnych, kierunku, miejscowości i znaków uzupełniających Określenia podstawowe Znak pionowy - znak wykonany w postaci tarczy lub tablicy z napisami albo symbolami, zwykle umieszczony na konstrukcji wsporczej Tarcza znaku - element konstrukcyjny, na powierzchni którego umieszczana jest treść znaku. Tarcza może być wykonana z różnych materiałów (stal, aluminium, tworzywa syntetyczne itp.) - jako jednolita lub składana Lico znaku - przednia część znaku, służąca do podania treści znaku. Lico znaku może być wykonane jako malowane lub oklejane (folią odblaskową lub nieodblaskową). W przypadkach szczególnych (znak z przejrzystych tworzyw syntetycznych) lico znaku może być zatopione w tarczy znaku Znak drogowy nieodblaskowy - znak, którego lico wykonane jest z materiałów zwykłych (lico nie wykazuje właściwości odblaskowych) Znak drogowy odblaskowy - znak, którego lico wykazuje właściwości odblaskowe (wykonane jest z materiału o odbiciu powrotnym - współdrożnym) Konstrukcja wsporcza znaku - słup (słupy), wysięgnik, wspornik itp., na którym zamocowana jest tarcza znaku, wraz z elementami służącymi do przymocowania tarczy (śruby, zaciski itp.) Znak drogowy prześwietlany - znak, w którym wewnętrzne źródło światła jest umieszczone pod przejrzystym licem znaku Znak drogowy oświetlany - znak, którego lico jest oświetlane źródłem światła umieszczonym na zewnątrz znaku Znak nowy - znak użytkowany (ustawiony na drodze) lub magazynowany w okresie do 3 miesięcy od daty produkcji Znak użytkowany - znak ustawiony na drodze lub magazynowany przez okres dłuższy niż 3 miesiące od daty produkcji Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST D-M Wymagania ogólne pkt Aprobata techniczna dla materiałów Każdy materiał do wykonania pionowego znaku drogowego, na który nie ma normy, musi posiadać aprobatę techniczną wydaną przez uprawnioną jednostkę. Znaki drogowe powinny mieć certyfikat bezpieczeństwa (znak B ) nadany przez uprawnioną jednostkę.

153 2.3. Materiały stosowane do fundamentów znaków D Fundamenty dla zamocowania konstrukcji wsporczych znaków mogą być wykonywane jako: prefabrykaty betonowe, z betonu wykonywanego na mokro, z betonu zbrojonego, inne rozwiązania zaakceptowane przez Inżyniera. Klasa betonu powinna być zgodna z dokumentacją projektową. Beton powinien odpowiadać wymaganiom PN-B [1] Cement Cement stosowany do betonu powinien być cementem portlandzkim klasy 32,5, odpowiadający wymaganiom PN-B [4] Kruszywo Kruszywo stosowane do betonu powinno odpowiadać wymaganiom PN-B [3]. Zaleca się stosowanie kruszywa o marce nie niższej niż klasa betonu Woda Woda do betonu powinna być odmiany 1, zgodnie z wymaganiami normy PN-B [6] Domieszki chemiczne Domieszki chemiczne do betonu powinny być stosowane, jeśli przewiduje je dokumentacja projektowa, ST lub wskazania Inżyniera. Domieszki chemiczne powinny odpowiadać wymaganiom PN-B [5]. W betonie niezbrojonym zaleca się stosować domieszki napowietrzające, a w betonie zbrojonym dodatkowo domieszki uplastyczniające lub upłynniające Pręty zbrojenia Pręty zbrojenia w fundamentach z betonu zbrojonego powinny odpowiadać wymaganiom PN-B [2] Konstrukcje wsporcze Ogólne charakterystyki konstrukcji Konstrukcje wsporcze znaków pionowych należy wykonać zgodnie z dokumentacją projektową i ST, a w przypadku braku wystarczających ustaleń, zgodnie z propozycją Wykonawcy zaakceptowaną przez Inżyniera. Konstrukcje wsporcze można wykonać z ocynkowanych rur lub kątowników względnie innych kształtowników, zaakceptowanych przez Inżyniera. Wymiary i najważniejsze charakterystyki elementów konstrukcji wsporczej z rur i kątowników podano w tablicy 1 i 2. Tablica 1. Rury stalowe okrągłe bez szwu walcowane na gorąco wg PN-H [9] Średnica Grubość Masa 1 m Dopuszczalne odchyłki zewnętrzna mm ścianki mm kg/m średnicy zewnętrznej grubości ścianki 44,5 od 2,6 do 11,0 od 2,69 do 9,09

154 48,3 51,0 54,0 57,0 60,3 63,5 70,0 76,1 82,5 88,9 101,6 102,0 108,0 114,0 114,3 121,0 od 2,6 do 11,0 od 2,6 do 12,5 od 2,6 do 14,2 od 2,9 do 14,2 od 2,9 do 14,2 od 2,9 do 16,0 od 2,9 do 16,0 od 2,9 do 20,0 od 3,2 do 20,0 od 3,2 do 34,0 od 3,6 do 20,0 od 4,0 do 12,0 od 3,6 do 20,0 od 4,0 do 14,0 od 3,6 do 20,0 od 4,0 do 16,0 od 2,93 do 10,01 od 3,10 do 11,9 od 3,30 do 13,9 od 3,87 do 15,0 od 4,11 do 16,1 od 4,33 do 18,7 od 4,80 do 21,3 od 5,24 do 27,7 od 6,26 do 30,8 od 6,76 do 34,0 od 8,70 do 40,2 od 9,67 do 26,6 od 9,27 do 43,4 od 10,9 do 34,5 od 9,83 do 46,5 od 11,5 do 41,4 1,25 % 15 % D Tablica 2. Kątowniki równoramienne wg PN-H [18] Rury Wymiary Grubość Masa 1 m Dopuszczalne odchyłki ramion mm ramienia mm kątownika kg/m długości ramienia grubości ramion 40 x x x x x x x x x 100 od 4 do 5 od 4 do 5 od 4 do 6 od 5 do 8 od 6 do 9 od 5 do 9 od 6 do 10 od 6 do 11 od 8 do 12 od 2,42 do 2,97 od 2,74 do 3,38 od 3,06 do 4,47 od 4,57 do 7,09 od 5,91 do 8,62 od 5,76 do 10,00 od 7,34 do 11,90 od 8,30 do 14,70 od 12,20 do 17, ,5 1,5 1,5 1,5 1,5 1,5 2 0,4 0,4 0,5 0,5 0,5 0,5 0,5 0,5 0,6 Rury powinny odpowiadać wymaganiom PN-H [9], PN-H [10] lub innej normy zaakceptowanej przez Inżyniera. Powierzchnia zewnętrzna i wewnętrzna rur nie powinna wykazywać wad w postaci łusek, pęknięć, zwalcowań i naderwań. Dopuszczalne są nieznaczne nierówności, pojedyncze rysy wynikające z procesu wytwarzania, mieszczące się w granicach dopuszczalnych odchyłek wymiarowych. Końce rur powinny być obcięte równo i prostopadle do osi rury. Pożądane jest, aby rury były dostarczane o długościach: dokładnych, zgodnych z zamówieniem; z dopuszczalną odchyłką 10 mm, wielokrotnych w stosunku do zamówionych długości dokładnych poniżej 3 m z naddatkiem 5 mm na każde cięcie i z dopuszczalną odchyłką dla całej długości wielokrotnej, jak dla długości dokładnych. Rury powinny być proste. Dopuszczalna miejscowa krzywizna nie powinna przekraczać 1,5 mm na 1 m długości rury. Rury powinny być wykonane ze stali w gatunkach dopuszczonych przez normy (np. R 55, R 65, 18G2A): PN-H [15], PN-H [12], PN-H [13], PN-H [16] lub inne normy. Do ocynkowania rur stosuje się gatunek cynku Raf według PN-H [11]. Rury powinny być dostarczone bez opakowania w wiązkach lub luzem względnie w opakowaniu uzgodnionym z Zamawiającym. Rury powinny być cechowane indywidualnie (dotyczy średnic 31,8 mm i większych i grubości ścianek 3,2 mm i większych) lub na przywieszkach metalowych (dotyczy średnic i grubości mniejszych od wyżej wymienionych). Cechowanie na rurze lub przywieszce powinno, co najmniej obejmować: znak wytwórcy, znak stali i numer wytopu Kształtowniki Kształtowniki powinny odpowiadać wymaganiom PN-H [17]. Powierzchnia kształtownika powinna być charakterystyczna dla procesu walcowania i wolna od wad jak widoczne łuski, pęknięcia, zwalcowania i naderwania. Dopuszczalne są usunięte wady przez szlifowanie lub dłutowanie z tym, że obrobiona powierzchnia powinna mieć łagodne wycięcia i zaokrąglone brzegi, a grubość kształtownika nie może zmniejszyć się poza dopuszczalną dolną odchyłkę wymiarową dla kształtownika.

155 D Kształtowniki powinny być obcięte prostopadle do osi wzdłużnej kształtownika. Powierzchnia końców kształtownika nie powinna wykazywać rzadzizn, rozwarstwień, pęknięć i śladów jamy skurczowej widocznych nie uzbrojonym okiem. Kształtowniki powinny być ze stali St3W lub St4W oraz mieć własności mechaniczne według PN-H [14] - tablica 3 lub innej uzgodnionej stali i normy pomiędzy Zamawiającym i wytwórcą. Kształtowniki mogą być dostarczone luzem lub w wiązkach z tym, że kształtowniki o masie do 25 kg/m dostarcza się tylko w wiązkach. Tablica 3. Podstawowe własności kształtowników według PN-H [14] Stal St3W St4W do Granica plastyczności, MPa, minimum dla wyrobów o grubości lub średnicy, w mm od 40 do od 65 do od 80 do od 100 do od 150 do Wytrzymałość na rozciąganie, MPa, dla wyrobów o grub. lub śred. w mm do 100 od 360 do 490 od 420 do 550 od 100 do 200 od 340 do 490 od 400 do Elektrody lub drut spawalniczy Jeśli dokumentacja projektowa, ST lub Inżynier przewidują wykonanie spawanych połączeń elementów, to elektroda powinna spełniać wymagania BN-82/ [26] lub PN-M [22], względnie innej uzgodnionej normy, a drut spawalniczy powinien spełniać wymagania PN-M [21], odpowiednio dla spawania gazowego acetylenowo-tlenowego lub innego zaakceptowanego przez Inżyniera. Średnica elektrody lub drutu powinna wynosić połowę grubości elementów łączonych lub 6 do 8 mm, gdy elementy łączone są grubsze niż 15 mm. Powierzchnia elektrody lub drutu powinna być czysta i gładka, bez rdzy, zgorzeliny, brudu lub smarów. Do każdej partii elektrod lub drutów wytwórca powinien dostarczyć zaświadczenie, w którym podane są następujące wyniki badań: oględziny zewnętrzne, sprawdzenie wymiarów, sprawdzenie składu chemicznego, sprawdzenie wytrzymałości na rozciąganie, sprawdzenie pakowania oraz stwierdzenie zgodności własności elektrod lub drutów z normą. Elektrody, druty i pręty powinny być przechowywane w suchych pomieszczeniach wolnych od czynników wywołujących korozję Powłoki metalizacyjne cynkowe W przypadku zastosowania powłoki metalizacyjnej cynkowej na konstrukcjach stalowych, powinna ona być z cynku o czystości nie mniejszej niż 99,5 % i odpowiadać wymaganiom BN-89/ [25]. Minimalna grubość powłoki cynkowej powinna być zgodna z wymaganiami tablicy 4. Powierzchnia powłoki powinna być jednorodna pod względem ziarnistości. Nie może ona wykazywać widocznych wad jak rysy, pęknięcia, pęcherze lub odstawanie powłoki od podłoża. Tablica 4. Minimalna grubość powłoki metalizacyjnej cynkowej narażonej na działanie korozji atmosferycznej według BN-89/ [25] Agresywność korozyjna atmosfery Minimalna grubość powłoki, m, przy wymaganej trwałości w latach według PN-H [8] Umiarkowana Ciężka M M - powłoka pokryta dwoma lub większą liczbą warstw powłoki malarskiej M Gwarancja producenta lub dostawcy na konstrukcję wsporczą Producent lub dostawca każdej konstrukcji wsporczej, a w przypadku znaków umieszczanych na innych obiektach lub konstrukcjach (wiadukty nad drogą, kładki dla pieszych, słupy latarń itp.), także elementów służących do zamocowania znaków na tym obiekcie lub konstrukcji, obowiązany jest do wydania gwarancji na okres trwałości znaku uzgodniony z odbiorcą. Przedmiotem gwarancji są właściwości techniczne konstrukcji wsporczej lub elementów mocujących oraz trwałość zabezpieczenia przeciwkorozyjnego.

156 D W przypadku słupków znaków pionowych ostrzegawczych, zakazu, nakazu i informacyjnych o standardowych wymiarach oraz w przypadku elementów, służących do zamocowania znaków do innych obiektów lub konstrukcji - gwarancja może być wydana dla partii dostawy. W przypadku konstrukcji wsporczej dla znaków drogowych bramowych i wysięgnikowych gwarancja jest wystawiana indywidualnie dla każdej konstrukcji wsporczej Tarcza znaku Trwałość materiałów na wpływy zewnętrzne Materiały użyte na lico i tarczę znaku oraz połączenie lica znaku z tarczą znaku, a także sposób wykończenia znaku, muszą wykazywać pełną odporność na oddziaływanie światła, zmian temperatury, wpływy atmosferyczne i występujące w normalnych warunkach oddziaływania chemiczne (w tym korozję elektrochemiczną) - przez cały czas trwałości znaku, określony przez wytwórcę lub dostawcę Warunki gwarancyjne producenta lub dostawcy znaku Producent lub dostawca znaku obowiązany jest przy dostawie określić, uzgodnioną z odbiorcą, trwałość znaku oraz warunki gwarancyjne dla znaku, a także udostępnić na życzenie odbiorcy: a) instrukcję montażu znaku, b) dane szczegółowe o ewentualnych ograniczeniach w stosowaniu znaku, c) instrukcję utrzymania znaku Materiały do wykonania tarczy znaku Materiałami stosowanymi do wykonania tarczy znaku drogowego są: blacha stalowa, blacha z aluminium lub stopów z aluminium, inne materiały, np. sklejka wodoodporna, tworzywa syntetyczne, pod warunkiem uzyskania przez producenta aprobaty technicznej Tarcza znaku z blachy stalowej Tarcza znaku z blachy stalowej grubości, co najmniej 1,0 mm powinna być zabezpieczona przed korozją obustronnie cynkowaniem ogniowym lub elektrolitycznym. Dopuszcza się stosowanie innych sposobów zabezpieczenia stalowych tarcz znaków przed korozją, np. przez metalizowanie lub pokrywanie tworzywami syntetycznymi pod warunkiem uzyskania aprobaty technicznej dla danej technologii. Nie dopuszcza się stosowania stalowych tarcz znaków, zabezpieczonych przed korozją jedynie farbami antykorozyjnymi. Krawędzie tarczy powinny być zabezpieczone przed korozją farbami ochronnymi o odpowiedniej trwałości, nie mniejszej niż przewidywany okres użytkowania znaku. Wytrzymałość dla tarczy znaku z blachy stalowej nie powinna być mniejsza niż 310 MPa Tarcza znaku z blachy aluminiowej Blacha z aluminium lub stopów aluminium powinna być odporna na korozję w warunkach zasolenia. Wymagane grubości: z blachy z aluminium dla tarcz znaków wzmocnionych przetłoczeniami lub osadzonych w ramach, co najmniej 1,5 mm, z blachy z aluminium dla tarcz płaskich, co najmniej 2,0 mm. Powierzchnie tarczy nie przykryte folią lub farbami powinny być zabezpieczone przed korozją przy zastosowaniu farby ochronnej lub powłoki z tworzyw sztucznych. Wytrzymałość dla tarcz z aluminium i stopów z aluminium powinna wynosić: dla tarcz wzmocnionych przetłoczeniem lub osadzonych w ramach, co najmniej 155 MPa, dla tarcz płaskich, co najmniej 200 MPa Warunki wykonania tarczy znaku Tarcza znaku musi być równa i gładka - bez odkształceń płaszczyzny znaku, w tym pofałdowań, wgięć, lokalnych wgnieceń lub nierówności itp. Odchylenie płaszczyzny tarczy znaku (zwichrowanie, pofałdowanie itp.) nie może wynosić więcej niż 1,5 % największego wymiaru znaku. Krawędzie tarczy znaku muszą być równe i nieostre. Zniekształcenia krawędzi tarczy znaku, pozostałe po tłoczeniu lub innych procesach technologicznych, którym tarcza ta (w znakach drogowych składanych - segmenty tarczy) była poddana, muszą być usunięte.

157 D Tarcze znaków drogowych składanych mogą być wykonane z modułowych kształtowników aluminiowych lub odpowiednio ukształtowanych segmentów stalowych. Dopuszcza się stosowanie modułowych kształtowników z tworzyw syntetycznych lub sklejki wodoodpornej, pod warunkiem uzyskania odpowiedniej aprobaty tech. Szczeliny między sąsiednimi segmentami znaku składanego nie mogą być większe od 0,8 mm Znaki odblaskowe Wymagania dotyczące powierzchni odblaskowej Znaki drogowe odblaskowe wykonuje się z zasady przez oklejenie tarczy znaku materiałem odblaskowym. Właściwości folii odblaskowej (odbijającej powrotnie) powinny spełniać wymagania określone w aprobacie technicznej Wymagania jakościowe znaku odblaskowego Folie odblaskowe użyte do wykonania lica znaku powinny wykazywać pełne związanie z tarczą znaku przez cały okres wymaganej trwałości znaku. Niedopuszczalne są lokalne niedoklejenia, odklejania, złuszczenia lub odstawanie folii na krawędziach tarczy znaku oraz na jego powierzchni. Sposób połączenia folii z powierzchnią tarczy znaku powinien uniemożliwiać jej odłączenie od tarczy bez jej zniszczenia. Przy malowaniu lub klejeniu symboli lub obrzeży znaków na folii odblaskowej, technologia malowania lub klejenia oraz stosowane w tym celu materiały powinny być uzgodnione z producentem folii. Okres trwałości znaku wykonanego przy użyciu folii odblaskowych powinien wynosić od 7 do 10 lat, w zależności od rodzaju materiału. Powierzchnia lica znaku powinna być równa i gładka, nie mogą na niej występować lokalne nierówności i pofałdowania. Niedopuszczalne jest występowanie jakichkolwiek ognisk korozji, zarówno na powierzchni jak i na obrzeżach tarczy znaku. Dokładność rysunku znaku powinna być taka, aby wady konturów znaku, które mogą powstać przy nanoszeniu farby na odblaskową powierzchnię znaku, nie były większe niż: 2 mm dla znaków małych i średnich, 3 mm dla znaków dużych i wielkich. Powstałe zacieki przy nanoszeniu farby na odblaskową część znaku nie powinny być większe w każdym kierunku niż: 2 mm dla znaków małych i średnich, 3 mm dla znaków dużych i wielkich. W znakach nowych na każdym z fragmentów powierzchni znaku o wymiarach 4 x 4 cm nie może występować więcej niż 0,7 lokalnych usterek (załamania, pęcherzyki) o wymiarach nie większych niż 1 mm w każdym kierunku. Niedopuszczalne jest występowanie jakichkolwiek zarysowań powierzchni znaku. W znakach użytkowanych na każdym z fragmentów powierzchni znaku o wymiarach 4 x 4 cm dopuszcza się do 2 usterek jak wyżej, o wymiarach nie większych niż 1 mm w każdym kierunku. Na powierzchni tej dopuszcza się do 3 zarysowań o szerokości nie większej niż 0,8 mm i całkowitej długości nie większej niż 10 cm. Na całkowitej długości znaku dopuszcza się nie więcej niż 5 rys szerokości nie większej niż 0,8 mm i długości przekraczającej 10 cm - pod warunkiem, że zarysowania te nie zniekształcają treści znaku. W znakach użytkowanych dopuszcza się również lokalne uszkodzenie folii o powierzchni nie przekraczającej 6 mm 2 każde - w liczbie nie większej niż pięć na powierzchni znaku małego lub średniego, oraz o powierzchni nie przekraczającej 8 mm 2 każde - w liczbie nie większej niż 8 na każdym z fragmentów powierzchni znaku dużego lub wielkiego (włączając znaki informacyjne) o wymiarach 1200 x 1200 mm. Uszkodzenia folii nie mogą zniekształcać treści znaku - w przypadku występowania takiego zniekształcenia znak musi być bezzwłocznie wymieniony. W znakach nowych niedopuszczalne jest występowanie jakichkolwiek rys, sięgających przez warstwę folii do powierzchni tarczy znaku. W znakach użytkowanych istnienie takich rys jest dopuszczalne pod warunkiem, że występujące w ich otoczeniu ogniska korozyjne nie przekroczą wielkości określonych poniżej. W znakach użytkowanych dopuszczalne jest występowanie po wymaganym okresie gwarancyjnym, co najwyżej dwóch lokalnych ognisk korozji o wymiarach nie przekraczających 2,0 mm w każdym kierunku na powierzchni każdego z fragmentów znaku o wymiarach 4 x 4 cm. W znakach nowych oraz w znakach znajdujących się w okresie wymaganej gwarancji żadna korozja tarczy znaku nie może występować. Wymagana jest taka wytrzymałość połączenia folii odblaskowej z tarczą znaku, by po zgięciu tarczy o 90 przy promieniu łuku zgięcia do 10 mm w żadnym miejscu nie uległo ono zniszczeniu. Tylna strona tarczy znaków odblaskowych musi być zabezpieczona matową farbą nieodblaskową barwy ciemno-szarej (szarej naturalnej) o współczynniku luminancji 0,08 do 0,10 - według wzorca stanowiącego załącznik do Instrukcji o znakach drogowych pionowych [28]. Grubość powłoki farby nie może być mniejsza od 20 m. Gdy tarcza znaku jest wykonana z aluminium lub ze stali cynkowanej ogniowo i cynkowanie to jest wykonywane po ukształtowaniu tarczy - jej krawędzie mogą pozostać niezabezpieczone farbą ochronną.

158 2.7. Znaki nieodblaskowe Wymagania dotyczące powierzchni i barwy znaku nieodblaskowego D Znaki nieodblaskowe (znaki nieodblaskowe zwykłe) mogą być wykonane jako malowane lub oklejane folią, z materiałów nie wykazujących odbicia powrotnego (współdrożnego). Nie dopuszcza się używania na znaki drogowe nieodblaskowe (zwykłe) materiałów fluorescencyjnych Warunki podstawowe dla farb i folii nieodblaskowych Folie i farby użyte do wykonania znaku muszą wykazywać pełne związanie z podłożem (powierzchnią tarczy znaku) przez cały czas wymaganej trwałości znaku. Niedopuszczalne są w szczególności lokalne niedoklejenia, odklejenia, pęcherze, złuszczenia lub odstawanie farby lub folii na krawędziach lica znaku oraz na jego powierzchni Warunki dodatkowe dla farb nieodblaskowych Powierzchnia farby na licu znaku nowego musi być jednolita - bez lokalnych szczelin lub pęknięć. Niedopuszczalne są lokalne nierówności farby oraz cząstki mechaniczne zatopione w warstwie farby. Grubość farby lica znaku nie może być mniejsza od 50 m. Grubość farby na tylnej stronie znaku nie może być mniejsza od 20 m Warunki dodatkowe dla folii nieodblaskowych Sposób połączenia folii z powierzchnią tarczy znaku powinien uniemożliwiać jej odklejenie od podłoża bez jej zniszczenia. Krawędzie folii na obrzeżach tarczy znaku, jak również krawędzie folii, symboli, napisów, obramowań itp. muszą być tak wykonane i zabezpieczone, by zapewniona była integralność znaku przez pełen okres jego trwałości Wymagania jakościowe dla znaków malowanych Powierzchnia lica znaków drogowych malowanych musi być równa i gładka; niedopuszczalne jest występowanie na nim jakichkolwiek fragmentów nie pokrytych farbą. Struktura powierzchniowa warstwy farby nie może sprzyjać osadzaniu na niej zanieczyszczeń lub cząstek kurzu. W znakach nowych na każdym z fragmentów powierzchni znaku o wymiarach 4 x 4 cm nie może występować więcej niż jedna lokalna usterka w postaci zarysowań o szerokości nie większej od 0,8 mm i długości nie większej niż 8 mm. Niedopuszczalne jest występowanie jakichkolwiek innych usterek, w tym pęcherzyków, rozległych zarysowań, wyczuwalnych nierówności farby - na powierzchni tarczy znaku. Niedopuszczalne jest występowanie jakichkolwiek ognisk korozji na licu znaku lub na tylnej stronie tarczy znaku. W znakach użytkowanych w okresie wymaganej trwałości znaku na każdym z fragmentów powierzchni znaku o wymiarach 4 x 4 cm dopuszcza się do trzech usterek o charakterze wskazanym wyżej oraz do jednej powierzchniowej usterki lokalnej (pęcherzyki itp.) o wymiarach nie większych od 2 mm. Na całkowitej powierzchni znaku dopuszcza się nie więcej niż 8 zarysowań szerokości nie większej niż 0,5 mm i długości nie przekraczającej 8 cm, jeżeli ich głębokość nie sięga do podłoża lub nie więcej niż 5 zarysowań o długości przekraczającej 10 mm, lecz nie większej od 10 cm, jeżeli ich głębokość sięga do podłoża oraz do pięciu ognisk korozji o wymiarach nie przekraczających 4 mm w każdym kierunku w znakach małych i średnich lub 6 mm w znakach dużych i wielkich - pod warunkiem, że te zarysowania lub ogniska korozji nie zniekształcają treści znaku. Wady w postaci nierówności konturów rysunku znaku, które mogą powstać przy nanoszeniu farby na lico znaku, nie mogą przekraczać 1 mm dla znaków małych i średnich oraz 2 mm dla znaków dużych i wielkich. Niedopuszczalne jest występowanie zacieków o wymiarach większych niż 2 mm w znakach małych i średnich oraz 3 mm w znakach dużych i wielkich w każdym kierunku Wymagania jakościowe dla znaków oklejanych Powierzchnia tarczy znaku oklejanego musi być równa i gładka; nie mogą na niej występować lokalne nierówności i pofałdowania. W znakach nowych na każdym z fragmentów powierzchni znaku o wymiarach 4 x 4 cm nie może występować więcej niż 0,7 lokalnych usterek (niewielkie zarysowania o długości nie większej niż 8 mm itp.) o wymiarach nie większych niż 1 mm w każdym kierunku. Niedopuszczalne jest występowanie jakichkolwiek rozległych zarysowań oraz pojedynczych rys dłuższych od 8 mm na powierzchni znaku. W znakach użytkowanych w okresie wymaganej trwałości znaku na każdym z fragmentów powierzchni znaku o wymiarach 4 x 4 cm dopuszcza się do 2 lokalnych usterek jak wyżej, o wymiarach nie większych od 2 mm w każdym kierunku. Na każdym z tych fragmentów dopuszcza się do 3 zarysowań o szerokości nie większej

159 D niż 0,8 mm i całkowitej długości nie większej niż 10 cm. Na całkowitej powierzchni znaku dopuszcza się nie więcej niż 5 zarysowań szerokości nie większej niż 0,8 mm i długości przekraczającej 10 cm lecz nie większej od 20 cm - pod warunkiem, że zarysowania te nie zniekształcają treści znaku. W znakach użytkowanych w okresie wymaganej trwałości dopuszcza się również lokalne odklejenia folii o powierzchni nie przekraczającej 8 mm 2 każde - w liczbie nie większej niż pięć na powierzchni znaku małego lub średniego, oraz o powierzchni nie przekraczającej 10 mm 2 każde w liczbie nie większej niż 8 na każdym z fragmentów powierzchni znaku dużego lub wielkiego (włączając znaki informacyjne) o wymiarach 1200 x 1200 mm lub na całkowitej powierzchni znaku, jeżeli powierzchnia ta jest mniejsza od 1,44 m 2. Zarysowania i oderwania folii nie mogą zniekształcać treści znaku - w przypadku występowania takiego zniekształcenia znak musi być bezzwłocznie wymieniony. W znakach nowych niedopuszczalne jest występowanie jakichkolwiek zarysowań, sięgających przez warstwę folii do powierzchni tarczy znaku. W znakach użytkowanych istnienie takich rys jest dopuszczalne pod warunkiem, że występujące w ich otoczeniu ogniska korozyjne nie przekroczą wielkości określonych w dalszym ciągu. Zachowana musi być, co najmniej identyczna dokładność rysunku znaku, jak dla znaków malowanych (pkt 2.7.5). W znakach nowych folia nie może wykazywać żadnych znamion odklejeń, rozwarstwień, zanieczyszczeń itp. między poszczególnymi warstwami folii lub licem i tarczą znaku. Niedopuszczalne jest występowanie jakichkolwiek ognisk korozji zarówno na powierzchni jak i na obrzeżach tarczy znaku. W znakach użytkowanych dopuszczalne jest występowanie po okresie wymaganej gwarancji, co najwyżej dwóch lokalnych ognisk korozji o wymiarach nie przekraczających 2,0 mm w każdym kierunku na powierzchni każdego fragmentu znaku o wymiarach 4 x 4 cm. W znakach nowych oraz w znakach znajdujących się w okresie wymaganej gwarancji nie może występować żadna korozja tarczy znaku. Wymagana jest taka wytrzymałość połączenia folii z tarczą znaku, by po zgięciu tarczy o 90 przy promieniu łuku zgięcia do 15 mm w żadnym miejscu nie uległo ono zniszczeniu. Zabronione jest stosowanie folii, które mogą być bez całkowitego zniszczenia odklejone od tarczy znaku lub od innej folii, na której zostały naklejone Tylna strona znaków nieodblaskowych Tylna strona tarczy znaków musi być zabezpieczona matową farbą nieodblaskową barwy ciemno-szarej (szarej neutralnej) o współczynniku luminancji 0,08 do 0,10 - według wzorca stanowiącego załącznik do Instrukcji o znakach drogowych pionowych [28]. Grubość powłoki farby nie może być mniejsza od 20 m. Gdy tarcza znaku jest wykonana z aluminium lub ze stali cynkowanej ogniowo i cynkowanie to jest wykonywane po ukształtowaniu tarczy - jej krawędzie mogą pozostać niezabezpieczone farbą ochronną. W przypadkach wycinania tarczy znaku z blachy stalowej cynkowanej powierzchniowo - krawędzie tarczy należy zabezpieczyć odpowiednią powłoką przeciwkorozyjną Znaki prześwietlane Wymagania ogólne dotyczące znaków prześwietlanych Znaki drogowe prześwietlane wykonuje się jako urządzenia, których integralnym składnikiem jest oprawa oświetleniowa wbudowana w znak - osłonięta licem znaku z materiału przepuszczającego światło. Oprawa oświetleniowa wbudowana w znak musi być oznaczona znakiem bezpieczeństwa B wydanym przez uprawnioną jednostkę. Znak drogowy prześwietlany musi mieć umieszczone w sposób trwały oznaczenia przewidziane na tabliczce znamionowej według ustalenia punktu 5, a ponadto oznaczenie oprawy: a) napięcia znamionowego zasilania, b) rodzaju prądu, c) liczby typu i mocy znamionowej źródeł światła, d) symbolu klasy ochronności elektrycznej oprawy wbudowanej w znak, e) symbolu IP stopnia ochrony odporności na wnikanie wilgoci i ciał obcych. Równość i gładkość powierzchni znaku i dokładność rysunku znaku dla znaków prześwietlanych należy przyjmować jak dla znaków nieodblaskowych (pkt 2.7) Lico znaku prześwietlanego Lico znaku powinno być tak wykonane, aby nie występowały niedokładności w postaci pęcherzy, pęknięć itp. Niedopuszczalne są lokalne nierówności oraz cząstki mechaniczne zatopione w warstwie prześwietlanej Znaki oświetlane Wymagania ogólne dotyczące znaków oświetlanych Znaki drogowe oświetlane wykonuje się jak znaki nieodblaskowe. Ze znakiem sprzężona jest w sposób sztywny oprawa oświetleniowa, oświetlająca w nocy lico znaku. Oprawa umieszczona jest na zewnątrz znaku.

160 D Jeśli dokumentacja projektowa lub ST przewiduje wykonanie znaku z materiałów odblaskowych, znak musi spełniać dodatkowo wymagania określone w punkcie 2.6. Oprawa oświetleniowa znaku musi być oznaczona znakiem bezpieczeństwa B wydanym przez uprawnioną jednostkę. Oznaczenia na tabliczce znamionowej oprawy muszą spełniać wymagania określone w punkcie Rodzaj powierzchni znaku Wymagania dotyczące powierzchni znaku ustala się jak dla znaków nieodblaskowych (pkt 2.7), a w przypadku wykonania znaku z materiałów odblaskowych - jak dla znaków odblaskowych (pkt 2.6). Warunki wykonania lica znaku ustala się odpowiednio jak dla znaków nieodblaskowycnh (pkt 2.7) Znaki emaliowane Znaki drogowe emaliowane mogą być stosowane pod warunkiem uzyskania aprobaty technicznej. Trwałość znaku emaliowanego, w tym również trwałość jego barwy nie może być mniejsza od 15 lat Materiały do montażu znaków Wszystkie ocynkowane łączniki metalowe przewidywane do mocowania między sobą elementów konstrukcji wsporczych znaków jak śruby, listwy, wkręty, nakrętki itp. powinny być czyste, gładkie, bez pęknięć, naderwań, rozwarstwień i wypukłych karbów. Łączniki mogą być dostarczane w pudełkach tekturowych, pojemnikach blaszanych lub paletach, w zależności od ich wielkości Przechowywanie i składowanie materiałów Cement stosowany do wykonania fundamentów dla pionowych znaków drogowych powinien być przechowywany zgodnie z BN-88/ [27]. Kruszywo do betonu należy przechowywać w warunkach zabezpieczających je przed zanieczyszczeniem oraz zmieszaniem z kruszywami innych klas. Prefabrykaty betonowe powinny być składowane na wyrównanym, utwardzonym i odwodnionym podłożu. Prefabrykaty należy układać na podkładach z zachowaniem prześwitu minimum 10 cm między podłożem a prefabrykatem. Znaki powinny być przechowywane w pomieszczeniach suchych, z dala od materiałów działających korodująco i w warunkach zabezpieczających przed uszkodzeniami. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt Sprzęt do wykonania oznakowania pionowego Wykonawca przystępujący do wykonania oznakowania pionowego powinien wykazać się możliwością korzystania z następującego sprzętu: koparek kołowych, np. 0,15 m 3 lub koparek gąsienicowych, np. 0,25 m 3, żurawi samochodowych o udźwigu do 4 t, ewentualnie wiertnic do wykonywania dołów pod słupki w gruncie spoistym, betoniarek przewoźnych do wykonywania fundamentów betonowych na mokro, środków transportowych do przewozu materiałów, przewoźnych zbiorników na wodę, sprzętu spawalniczego, itp. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt Transport materiałów do pionowego oznakowania dróg Transport cementu powinien odbywać się zgodnie z BN-88/ [27]. Transport kruszywa powinien odbywać się zgodnie z PN-B [3]. Prefabrykaty betonowe - do zamocowania konstrukcji wsporczych znaków, powinny być przewożone środkami transportowymi w warunkach zabezpieczających je przed uszkodzeniami. Rozmieszczenie prefabrykatów na środkach transportu powinno być symetryczne.

161 D Transport znaków, konstrukcji wsporczych i sprzętu (uchwyty, śruby, nakrętki itp.) powinien się odbywać środkami transportowymi w sposób uniemożliwiający ich przesuwanie się w czasie transportu i uszkadzanie. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania robót Ogólne zasady wykonywania robót podano w ST D-M Wymagania ogólne pkt Roboty przygotowawcze Przed przystąpieniem do robót należy wyznaczyć: lokalizację znaku, tj. jego pikietaż oraz odległość od krawędzi jezdni, krawędzi pobocza umocnionego lub pasa awaryjnego postoju, wysokość zamocowania znaku na konstrukcji wsporczej. Punkty stabilizujące miejsca ustawienia znaków należy zabezpieczyć w taki sposób, aby w czasie trwania i odbioru robót istniała możliwość sprawdzenia lokalizacji znaków. Lokalizacja i wysokość zamocowania znaku powinny być zgodne z dokumentacją projektową Wykonanie wykopów i fundamentów dla konstrukcji wsporczych znaków Sposób wykonania wykopu pod fundament znaku pionowego powinien być dostosowany do głębokości wykopu, rodzaju gruntu i posiadanego sprzętu. Wymiary wykopu powinny być zgodne z dokumentacją projektową lub wskazaniami Inżyniera. Wykopy fundamentowe powinny być wykonane w takim okresie, aby po ich zakończeniu można było przystąpić natychmiast do wykonania w nich robót fundamentowych Prefabrykaty betonowe Dno wykopu przed ułożeniem prefabrykatu należy wyrównać i zagęścić. Wolne przestrzenie między ścianami gruntu i prefabrykatem należy wypełnić materiałem kamiennym, np. klińcem i dokładnie zagęścić ubijakami ręcznymi. Jeżeli znak jest zlokalizowany na poboczu drogi, to górna powierzchnia prefabrykatu powinna być równa z powierzchnią pobocza lub być wyniesiona nad tę powierzchnię nie więcej niż 0,03 m Fundamenty z betonu i betonu zbrojonego Wykopy pod fundamenty konstrukcji wsporczych dla zamocowania znaków wielkowymiarowych (znak kierunku i miejscowości), wykonywane z betonu na mokro lub z betonu zbrojonego należy wykonać zgodnie z PN-S [24]. Posadowienie fundamentów w wykopach otwartych bądź rozpartych należy wykonywać zgodnie z dokumentacją projektową, ST lub wskazaniami Inżyniera. Wykopy należy zabezpieczyć przed napływem wód opadowych przez wyprofilowanie terenu ze spadkiem umożliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Dno wykopu powinno być wyrównane z dokładnością 2 cm. Przy naruszonej strukturze gruntu rodzimego, grunt należy usunąć i miejsce wypełnić do spodu fundamentu betonem klasy B 15. Płaszczyzny boczne fundamentów stykające się z gruntem należy zabezpieczyć izolacją, np. emulsją kationową. Po wykonaniu fundamentu wykop należy zasypać warstwami grubości 20 cm z dokładnym zagęszczeniem gruntu Tolerancje ustawienia znaku pionowego Konstrukcje wsporcze znaków - słupki, słupy, wysięgniki, konstrukcje dla tablic wielkowymiarowych, powinny być wykonane zgodnie z dokumentacją pionową i ST. Dopuszczalne tolerancje ustawienia znaku: odchyłka od pionu, nie więcej niż 1 %, odchyłka w wysokości umieszczenia znaku, nie więcej niż 2 cm, odchyłka w odległości ustawienia znaku od krawędzi jezdni utwardzonego pobocza lub pasa awaryjnego postoju, nie więcej niż 5 cm, przy zachowaniu minimalnej odległości umieszczenia znaku zgodnie z Instrukcją o znakach drogowych pionowych [28] Wykonanie spawanych złącz elementów metalowych Złącza spawane elementów metalowych powinny odpowiadać wymaganiom PN-M [20]. Wytrzymałość zmęczeniowa spoin powinna wynosić od 19 do 32 MPa. Odchyłki wymiarów spoin nie powinny przekraczać 0,5 mm dla spoiny grubości do 6 mm i 1,0 mm dla spoiny o grubości powyżej 6 mm. Odstęp w złączach zakładkowych i nakładkowych, pomiędzy przylegającymi do siebie płaszczyznami nie powinien być większy niż 1 mm.

162 D Złącza spawane nie powinny mieć wad większych niż podane w tablicy 5. Inżynier może dopuścić wady większe niż podane w tablicy, jeśli uzna, że nie mają one zasadniczego wpływu na cechy eksploatacyjne znaku pionowego. Tablica 5. Dopuszczalne wymiary wad w złączach spawanych, wg PN-M [23] Rodzaj wady Brak przetopu Podtopienie lica spoiny Porowatość spoiny Krater w spoinie Wklęśnięcie lica spoiny Uszkodzenie mechaniczne spoiny Różnica wysokości sąsiednich wgłębień i wypukłości lica spoiny Dopuszczalny wymiar wady, mm 2,0 1,5 3,0 1,5 1,5 1,0 3, Konstrukcje wsporcze Zabezpieczenie konstrukcji wsporczej przed najechaniem Konstrukcje wsporcze znaków drogowych bramowych lub wysięgnikowych jedno lub dwustronnych, jak również konstrukcje wsporcze znaków tablicowych bocznych o powierzchni większej od 4,5 m 2, gdy występuje możliwość bezpośredniego najechania na nie przez pojazd - muszą być zabezpieczone odpowiednio umieszczonymi barierami ochronnymi lub innego rodzaju urządzeniami ochronnymi lub przeciwdestrukcyjnymi, zgodnie z dokumentacją projektową, ST lub wskazaniami Inżyniera. Podobne zabezpieczenie należy stosować w przypadku innych konstrukcji wsporczych, gdy najechanie na nie w większym stopniu zagraża bezpieczeństwu użytkowników pojazdów, niż najechanie pojazdu na barierę, jeśli przewiduje to dokumentacja projektowa, ST lub Inżynier Łatwo zrywalne złącza konstrukcji wsporczej W przypadku konstrukcji wsporczych, nie osłoniętych barierami ochronnymi - zaleca się stosowanie łatwo zrywalnych lub łatwo rozłączalnych przekrojów, złączy lub przegubów o odpowiednio bezpiecznej konstrukcji, umieszczonych na wysokości od 0,15 do 0,20 m nad powierzchnią terenu. W szczególności - zaleca się stosowanie takich przekrojów, złączy lub przegubów w konstrukcjach wsporczych nie osłoniętych barierami ochronnymi, które znajdują się na obszarach zwiększonego zagrożenia kolizyjnego (ostrza rozgałęzień dróg łącznikowych, zewnętrzna strona łuków drogi itp.). Łatwo zrywalne lub łatwo rozłączalne złącza, przekroje lub przeguby powinny być tak skonstruowane i umieszczone, by znak wraz z konstrukcją wsporczą po zerwaniu nie przewracał się na jezdnię. Wysokość części konstrukcji wsporczej, pozostałej po odłączeniu górnej jej części od fundamentu, nie może być większa od 0,25 m Zapobieganie zagrożeniu użytkowników drogi i terenu przyległego - przez konstrukcję wsporczą Konstrukcja wsporcza znaku musi być wykonana w sposób ograniczający zagrożenie użytkowników pojazdów samochodowych oraz innych użytkowników drogi i terenu do niej przyległego przy najechaniu przez pojazd na znak. Konstrukcja wsporcza znaku musi zapewnić możliwość łatwej naprawy po najechaniu przez pojazdy lub innego rodzaju uszkodzenia znaku Tablicowe znaki drogowe na dwóch słupach lub podporach Przy stosowaniu tablicowych znaków drogowych (drogowskazów tablicowych, tablic przeddrogowskazowych, tablic szlaku drogowego, tablic objazdów itp.) umieszczanych na dwóch słupach lub podporach - odległość między tymi słupami lub podporami, mierzona prostopadle do przewidywanego kierunku najechania przez pojazd, nie może być mniejsza od 1,75 m. Przy stosowaniu większej liczby słupów niż dwa - odległość między nimi może być mniejsza Poziom górnej powierzchni fundamentu Przy zamocowaniu konstrukcji wsporczej znaku w fundamencie betonowym lub innym podobnym - pożądane jest, by górna część fundamentu pokrywała się z powierzchnią pobocza, pasa dzielącego itp. lub była nad tę powierzchnię wyniesiona nie więcej niż 0,03 m. W przypadku konstrukcji wsporczych, znajdujących się

163 D poza koroną drogi, górna część fundamentu powinna być wyniesiona nad powierzchnię terenu nie więcej niż 0,15 m Barwa konstrukcji wsporczej Konstrukcje wsporcze znaków drogowych pionowych muszą mieć barwę szarą neutralną z tym, że dopuszcza się barwę naturalną pokryć cynkowanych. Zabrania się stosowania pokryć konstrukcji wsporczych o jaskrawej barwie - z wyjątkiem przypadków, gdy jest to wymagane odrębnymi przepisami, wytycznymi lub warunkami technicznymi Połączenie tarczy znaku z konstrukcją wsporczą Tarcza znaku musi być zamocowana do konstrukcji wsporczej w sposób uniemożliwiający jej przesunięcie lub obrót. Materiał i sposób wykonania połączenia tarczy znaku z konstrukcją wsporczą musi umożliwiać, przy użyciu odpowiednich narzędzi, odłączenie tarczy znaku od tej konstrukcji przez cały okres użytkowania znaku. Na drogach i obszarach, na których występują częste przypadki dewastacji znaków, zaleca się stosowanie elementów złącznych o konstrukcji uniemożliwiającej lub znacznie utrudniającej ich rozłączenie przez osoby niepowołane. Tarcza znaku składanego musi wykazywać pełną integralność podczas najechania przez pojazd w każdych warunkach kolizji. W szczególności - żaden z segmentów lub elementów tarczy nie może się od niej odłączać w sposób powodujący narażenie kogokolwiek na niebezpieczeństwo lub szkodę. Nie dopuszcza się zamocowania znaku do konstrukcji wsporczej w sposób wymagający bezpośredniego przeprowadzenia śrub mocujących przez lico znaku Trwałość wykonania znaku pionowego Znak drogowy pionowy musi być wykonany w sposób trwały, zapewniający pełną czytelność przedstawionego na nim symbolu lub napisu w całym okresie jego użytkowania, przy czym wpływy zewnętrzne działające na znak, nie mogą powodować zniekształcenia treści znaku Urządzenia elektryczne na konstrukcji wsporczej Przy umieszczaniu na konstrukcji wsporczej znaku drogowego jakichkolwiek urządzeń elektrycznych - obowiązują zasady oznaczania i zabezpieczania tych urządzeń, określone w odpowiednich przepisach i zaleceniach dotyczących urządzeń elektroenergetycznych Źródło światła znaku prześwietlanego i znaku oświetlanego Źródło światła należy wykonać zgodnie z ustaleniami dokumentacji projektowej, ST lub wskazaniami Inżyniera, jako: lampy fluorescencyjne barwy dziennej lub chłodno białej, wysokoprężne lampy rtęciowe o poprawionym współczynniku oddawania barw, lampy metalo-halogenowe Warunki dla oprawy oświetleniowej znaku prześwietlanego Oprawa wbudowana w znak powinna spełniać wymagania PN-E [7] z następującymi uzupełnieniami i zmianami: sposób połączeń lica znaku z tarczą znaku w formie komory, w którą wbudowana jest oprawa, powinien zastąpić stopień IP-53 ochrony od wpływu czynników zewnętrznych, komora statecznika powinna zapewnić, co najmniej stopień ochrony IP-23, sprawność świetlna układu nie powinna być mniejsza niż 0,4, karta katalogowa może nie zawierać krzywych rozsyłu światłości, wykresów sprawności i izoluks, w oznaczeniu musi być podany rok produkcji Warunki dla oprawy oświetleniowej znaku oświetlanego Oprawa oświetlająca znak powinna spełniać wymagania PN-E [7] z następującymi uzupełnieniami i zmianami: oprawa powinna być zbudowana jako zamknięta, o stopniu ochrony IP-53 dla komory lampowej i co najmniej IP-23 dla komory statecznika, dla opraw zawieszanych na wysokości poniżej 2,5 m klosz oprawy powinien być wykonany z materiałów odpornych na uszkodzenia mechaniczne, karta katalogowa oprawy może nie zawierać wykresu światłości i wykresu sprawności, w oznaczeniu oprawy musi być podany rok produkcji. Oprawa oświetleniowa stanowiąca integralną część znaku oświetlanego umieszczana jest przed licem znaku i musi być sztywno i trwale związana z tarczą znaku.

164 5.13. Tabliczka znamionowa znaku D Każdy wykonany znak drogowy oraz każda konstrukcja wsporcza musi mieć tabliczkę znamionową z: a) nazwą, marką fabryczną lub innym oznaczeniem umożliwiającym identyfikację wytwórcy lub dostawcy, b) datą produkcji, c) oznaczeniem dotyczącym materiału lica znaku, d) datą ustawienia znaku. Zaleca się, aby tabliczka znamionowa konstrukcji wsporczych zawierała również miesiąc i rok wymaganego przeglądu technicznego. Napisy na tabliczce znamionowej muszą być wykonane w sposób trwały i wyraźny, czytelny w normalnych warunkach przez cały okres użytkowania znaku. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt Badania materiałów do wykonania fundamentów betonowych Wykonawca powinien przeprowadzić badania materiałów do wykonania fundamentów betonowych na mokro. Uwzględniając nieskomplikowany charakter robót fundamentowych, na wniosek Wykonawcy, Inżynier może zwolnić go z potrzeby wykonania badań materiałów dla tych robót Badania w czasie wykonywania robót Badania materiałów w czasie wykonywania robót Wszystkie materiały dostarczone na budowę z aprobatą techniczną lub z deklaracją zgodności wydaną przez producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów. Częstotliwość badań i ocena ich wyników powinna być zgodna z ustaleniami tablicy 6. Tablica 6. Częstotliwość badań przy sprawdzeniu powierzchni i wymiarów wyrobów dostarczonych przez producentów Ocena Lp. Rodzaj badania Liczba badań Opis badań wyników badań 1 Sprawdzenie powierzchni 2 Sprawdzenie wymiarów od 5 do 10 badań z wybranych losowo elementów w każdej dostarczonej partii wyrobów liczącej do 1000 elementów Powierzchnię zbadać nieuzbrojonym okiem. Do ew. sprawdzenia głębokości wad użyć dostępnych narzędzi (np. liniałów z czujnikiem, suwmiarek, mikrometrów itp. Przeprowadzić uniwersalnymi przyrządami pomiarowymi lub sprawdzianami (np. liniałami, przymiarami itp.) Wyniki badań powinny być zgodne z wymaganiami punktu 2 W przypadkach budzących wątpliwości można zlecić uprawnionej jednostce zbadanie właściwości dostarczonych wyrobów i materiałów w zakresie wymagań podanych w punkcie Kontrola w czasie wykonywania robót W czasie wykonywania robót należy sprawdzać: zgodność wykonania znaków pionowych z dokumentacją projektową (lokalizacja, wymiary, wysokość zamocowania znaków), zachowanie dopuszczalnych odchyłek wymiarów, zgodnie z punktem 2 i 5, prawidłowość wykonania wykopów pod konstrukcje wsporcze, zgodnie z punktem 5.3, poprawność wykonania fundamentów pod słupki zgodnie z punktem 5.3, poprawność ustawienia słupków i konstrukcji wsporczych, zgodnie z punktem 5.4. W przypadku wykonania spawanych złącz elementów konstrukcji wsporczych: przed oględzinami, spoinę i przylegające do niej elementy łączone (od 10 do 20 mm z każdej strony) należy dokładnie oczyścić z zanieczyszczeń utrudniających prowadzenie obserwacji i pomiarów,

165 D oględziny złączy należy przeprowadzić wizualnie z ewentualnym użyciem lupy o powiększeniu od 2 do 4 razy; do pomiarów spoin powinny być stosowane wzorniki, przymiary oraz uniwersalne spoinomierze, w przypadkach wątpliwych można zlecić uprawnionej jednostce zbadanie wytrzymałości zmęczeniowej spoin, zgodnie z PN-M [18], złącza o wadach większych niż dopuszczalne, określone w punkcie 5.5, powinny być naprawione powtórnym spawaniem. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostkami obmiarowymi są: a) szt. (sztuka), dla znaków konwencjonalnych oraz konstrukcji wsporczych, b) m 2 (metr kwadratowy) powierzchni tablic dla znaków pozostałych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6, dały wyniki pozytywne Odbiór ostateczny Odbiór robót oznakowania pionowego dokonywany jest na zasadzie odbioru ostatecznego. Odbiór ostateczny powinien być dokonany po całkowitym zakończeniu robót, na podstawie wyników pomiarów i badań jakościowych określonych w punktach 2 i Odbiór pogwarancyjny Odbioru pogwarancyjnego należy dokonać po upływie okresu gwarancyjnego, ustalonego w ST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności 9. Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne pkt 9.2. Cena jednostki obmiarowej Cena wykonania jednostki obmiarowej oznakowania pionowego obejmuje: prace pomiarowe i roboty przygotowawcze, wykonanie fundamentów dostarczenie i ustawienie konstrukcji wsporczych, zamocowanie tarcz znaków drogowych, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Beton zwykły 2. PN-B Roboty betonowe i żelbetowe. Wymagania techniczne 3. PN-B Kruszywa mineralne do betonu zwykłego 4. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 5. PN-B Domieszki do betonu. Klasyfikacja i określenia 6. PN-B Materiały budowlane. Woda do betonów i zapraw 7. PN-E Elektryczne oprawy oświetlenia zewnętrznego 8. PN-H Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowiska 9. PN-H Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania 10. PN-H Rury stalowe bez szwu ciągnione i walcowane na zimno

166 ogólnego przeznaczenia 11. PN-H Cynk 12. PN-H Stal niskostopowa o podwyższonej wytrzymałości. Gatunki 13. PN-H Stal niestopowa do utwardzania powierzchniowego i ulepszania cieplnego. Gatunki 14. PN-H Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki 15. PN-H Stal określonego zastosowania. Stal na rury. Gatunki 16. PN-H Stal stopowa konstrukcyjna. Stal do nawęglania. Gatunki 17. PN-H Stal. Kształtowniki walcowane na gorąco 18. PN-H Stal walcowana. Kątowniki równoramienne 19. PN-M Dźwignice. Ogólne zasady projektowania stalowych ustrojów nośnych 20. PN-M Spawalnictwo. Złącza spawane w konstrukcjach spawanych. Podział i wymagania 21. PN-M Spawalnictwo. Druty lite do spawania i napawania stali 22. PN-M Spawalnictwo. Elektrody stalowe otulone do spawania i napawania. Ogólne wymagania i badania 23. PN-M Spawalnictwo. Wadliwość złączy spawanych. Oznaczanie klasy wadliwości na podstawie oględzin zewnętrznych 24. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania 25. BN-89/ Ochrona przed korozją. Powłoki metalizacyjne cynkowe i aluminiowe na konstrukcjach stalowych i żeliwnych. Wymagania i badania 26. BN-82/ Spawalnictwo. Pręty i elektrody ze stopów stellitowych i pręty z żeliw wysokochromowych do napawania 27. BN-88/ Cement. Transport i przechowywanie. D Inne dokumenty 28. Instrukcja o znakach drogowych pionowych. Tom I. Zasady stosowania znaków i urządzeń bezpieczeństwa ruchu. Zał. nr 1 do zarządzenia Ministra Transportu i Gospodarki Morskiej z dnia 3 marca 1994 r. (Monitor Polski Nr 16, poz. 120).

167 D SPECYFIKACJA TECHNICZNA D USTAWIENIE KRAWĘŻNIKÓW BETONOWYCH OPORNIKÓW BETONOWYCH Marciszów, 2018

168 1. WSTĘP 1.1. Przedmiot ST D Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z ustawieniem krawężników betonowych wraz z wykonaniem ław Zakres stosowania ST Specyfikacja techniczna została opracowana na podstawie Ogólnych Specyfikacji Technicznych, stanowi podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych związanych z przebudową ul. Agatowej w Lwówku Śląskim Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem ustawienia krawężników betonowych typu ulicznego i typu drogowego (wtopionych) na ławach betonowych, żwirowych, tłuczniowych Określenia podstawowe Krawężnik betonowy prefabrykat betonowy, przeznaczony do oddzielenia powierzchni znajdujących się na tym samym poziomie lub na różnych poziomach stosowany: a) w celu ograniczania lub wyznaczania granicy rzeczywistej lub wizualnej, b) jako kanały odpływowe, oddzielnie lub w połączeniu z innymi krawężnikami, c) jako oddzielenie pomiędzy powierzchniami poddanymi różnym rodzajom ruchu drogowego Wymiar nominalny wymiar krawężnika określony w celu jego wykonania, któremu powinien odpowiadać wymiar rzeczywisty w określonych granicach dopuszczalnych odchyłek Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w Wymagania ogólne pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową ST D-M- Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub ST Stosowane materiały Przy ustawianiu krawężników na ławach można stosować następujące materiały: krawężniki betonowe, piasek na podsypkę i do zapraw, cement do podsypki i do zapraw, wodę, materiały do wykonania ławy Krawężniki betonowe Wymagania ogólne wobec krawężników Krawężniki betonowe mogą mieć następujące cechy charakterystyczne: krawężnik może być produkowany: a) z jednego rodzaju betonu, b) z różnych betonów zastosowanych w warstwie konstrukcyjnej oraz w warstwie ścieralnej (która na całej powierzchni deklarowanej przez producenta jako powierzchnia widoczna powinna mieć minimalną grubość 4 mm), skośne krawędzie krawężnika powyżej 2 mm powinny być określone jako fazowane, z wymiarami deklarowanymi przez producenta, krawężnik może mieć profile funkcjonalne i/lub dekoracyjne (których nie uwzględnia się przy określaniu wymiarów nominalnych krawężnika); zalecana długość prostego odcinka krawężnika wraz ze złączem wynosi 1000 mm,

169 D powierzchnia krawężnika może być obrabiana, poddana dodatkowej obróbce lub obróbce chemicznej, płaszczyzny czołowe krawężników mogą być proste lub ukształtowane w sposób ułatwiający układanie lub ryglowanie (przykłady w zał. 1), krawężniki łukowe mogą być wykonane jako wypukłe lub wklęsłe (przykłady w zał. 2), rozróżnia się dwa typy krawężników (przykłady w zał. 3): a) uliczne, do oddzielenia powierzchni znajdujących się na różnych poziomach (np. jezdni i chodnika), b) drogowe, do oddzielenia powierzchni znajdujących się na tym samym poziomie (np. jezdni i pobocza) Wymagania techniczne wobec krawężników Wymagania techniczne stawiane krawężnikom betonowym określa PN-EN 1340 [5] w sposób przedstawiony w tablicy 1. Tablica 1. Wymagania wobec krawężnika betonowego, ustalone w PN-EN 1340 [5] do stosowania w warunkach kontaktu z solą odladzającą w warunkach mrozu Lp. Cecha Załącznik Wymagania 1 Kształt i wymiary Wartości dopuszczalnych Długość: ± 1%, 4 mm i 10 mm odchyłek od wymiarów Inne wymiary z wyjątkiem promienia: 1.1 C nominalnych, z dokładnością - dla powierzchni: ± 3%, 3 mm, 5 mm, do milimetra - dla innych części: ± 5%, 3 mm, 10 mm 1.2 Dopuszczalne odchyłki od płaskości i prostoliniowości, dla długości pomiarowej 300 mm 400 mm 500 mm 800 mm C 2 Właściwości fizyczne i mechaniczne Odporność na zamrażanie/ rozmrażanie z udziałem soli odladzających Wytrzymałość na zginanie (Klasa wytrzymałości ustalona w dokumentacji projektowej lub przez Inżyniera) Trwałość ze względu na wytrzymałość D F F ± 1,5 mm ± 2,0 mm ± 2,5 mm ± 4,0 mm Ubytek masy po badaniu: wartość średnia 1,0 kg/m 2, przy czym każdy pojedynczy wynik < 1,5 kg/m 2 Klasa Charakterystyczna Każdy pojedynczy wytrz. wytrzymałość, MPa wynik, MPa 1 3,5 > 2,8 2 5,0 > 4,0 3 6,0 > 4,8 Krawężniki mają zadawalającą trwałość (wytrzymałość) jeśli spełnione są wymagania pktu 2.2 oraz poddawane są normalnej konserwacji 2.4 Odporność na ścieranie G i H Odporność przy pomiarze na tarczy szerokiej ściernej, (Klasa odporności ustalona w Böhmego, Klasa wg zał. G normy dokumentacji projektowej lub wg zał. H normy odporności badanie przez Inżyniera) badanie alternatywne podstawowe 2.5 Odporność na poślizg/ poślizgnięcie I Nie określa się 23 mm 20 mm Nie określa się mm 3 /5000 mm mm 3 /5000 mm 2 a) jeśli górna powierzchnia krawężnika nie była szlifowana i/lub polerowana zadawalająca odporność, b) jeśli wyjątkowo wymaga się podania wartości odporności na poślizg/poślizgnięcie należy zadeklarować minimalną jej wartość pomierzoną wg zał. I normy (wahadłowym przyrządem do badania tarcia), c) trwałość odporności na poślizg/poślizgnięcie w nor-malnych warunkach użytkowania krawężnika jest zada-walająca przez cały okres użytkowania, pod warunkiem właściwego utrzymywania i gdy na znacznej części nie zostało odsłonięte kruszywo podlegające intensywnemu polerowaniu. 3 Aspekty wizualne 3.1 Wygląd J a) powierzchnia krawężnika nie powinna mieć rys i odprysków, b) nie dopuszcza się rozwarstwień w krawężnikach dwuwarstwowych c) ewentualne wykwity nie są uważane za istotne 3.2 Tekstura J a) krawężniki z powierzchnią o specjalnej teksturze producent powinien określić rodzaj tekstury, b) tekstura powinna być porównana z próbkami dostarczonymi przez producenta, zatwierdzonymi przez odbiorcę, c) różnice w jednolitości tekstury, spowodowane nieuniknionymi zmianami we właściwości surowców i warunków twardnienia, nie są uważane za istotne 3.3 Zabarwienie J a) barwiona może być warstwa ścieralna lub cały element, b) zabarwienie powinno być porównane z próbkami dostarczonymi przez producenta, zatwierdzonymi przez odbiorcę, c) różnice w jednolitości zabarwienia, spowodowane nieuniknionymi zmianami właściwości surowców lub warunków dojrzewania betonu, nie są uważane za istotne

170 D W przypadku zastosowań krawężników betonowych na powierzchniach innych niż przewidziano w tablicy 1 (np. przy nawierzchniach wewnętrznych, nie narażonych na kontakt z solą odladzającą), wymagania wobec krawężników należy odpowiednio dostosować do ustaleń PN-EN 1340 [5] Składowanie krawężników Krawężniki betonowe mogą być przechowywane na składowiskach otwartych, posegregowane według typów, rodzajów, kształtów, cech fizycznych i mechanicznych, wielkości, wyglądu itp. Krawężniki betonowe należy układać z zastosowaniem podkładek i przekładek drewnianych o wymiarach: grubość 2,5 cm, szerokość 5 cm, długości min. 5 cm większej od szerokości krawężnika Materiały na podsypkę i do zapraw Jeśli dokumentacja projektowa lub ST nie ustala inaczej, to należy stosować następujące materiały: a) na podsypkę piaskową piasek naturalny wg PN-B [10], odpowiadający wymaganiom dla gatunku 2 lub 3, piasek łamany (0,075 2) mm, mieszankę drobną granulowaną (0,075 4) mm albo miał (0 4) mm, odpowiadający wymaganiom PN-B [9], b) na podsypkę cementowo-piaskową i do zapraw mieszankę cementu i piasku: z piasku naturalnego spełniającego wymagania dla gatunku 1 wg PN-B [10], cementu 32,5 spełniającego wymagania PN-EN [3] i wody odmiany 1 odpowiadającej wymaganiom PN-88/B [11]. Składowanie kruszywa, nie przeznaczonego do bezpośredniego wbudowania po dostarczeniu na budowę, powinno odbywać się na podłożu równym, utwardzonym i dobrze odwodnionym, przy zabezpieczeniu kruszywa przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Przechowywanie cementu powinno być zgodne z BN-88/ [12] Materiały na ławy Do wykonania ław pod krawężnik należy stosować, dla: a) ławy betonowej beton klasy C12/15 lub C8/10 wg PN-EN [4], a tymczasowo B15 i B10 wg PN- 88/B [6], b) ławy żwirowej żwir odpowiadający wymaganiom PN-B [8], c) ławy tłuczniowej tłuczeń odpowiadający wymaganiom PN-B [9] Masa zalewowa w szczelinach ławy betonowej i spoinach krawężników Masa zalewowa, do wypełniania szczelin dylatacyjnych, powinna odpowiadać wymaganiom ST D a [2]. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne [1] pkt Sprzęt do wykonania robót Roboty wykonuje się ręcznie przy zastosowaniu: betoniarek do wytwarzania betonu i zapraw oraz przygotowania podsypki cementowo-piaskowej, wibratorów płytowych, ubijaków ręcznych lub mechanicznych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne [1] pkt Transport krawężników Krawężniki betonowe mogą być przewożone dowolnymi środkami transportowymi. Krawężniki betonowe układać należy na środkach transportowych w pozycji pionowej z nachyleniem w kierunku jazdy. Krawężniki powinny być zabezpieczone przed przemieszczeniem się i uszkodzeniami w czasie transportu, a górna warstwa nie powinna wystawać poza ściany środka transportowego więcej niż 1/3 wysokości tej warstwy Transport pozostałych materiałów Transport cementu powinien się odbywać w warunkach zgodnych z BN-88/ [12].

171 D Kruszywa można przewozić dowolnym środkiem transportu, w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa powinny być zabezpieczone przed wysypaniem, a kruszywo drobne - przed rozpyleniem. Masę zalewową należy pakować w bębny blaszane lub beczki. Transport powinien odbywać się w warunkach zabezpieczających przed uszkodzeniem bębnów i beczek. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Sposób wykonania robót powinien być zgodny z dokumentacją projektową i ST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załącznikach. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. wykonanie ławy, 3. ustawienie krawężników, 4. wypełnienie spoin, 5. roboty wykończeniowe Roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera: ustalić lokalizację robót, ustalić dane niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. słupki, pachołki, elementy dróg, ogrodzeń itd. ustalić materiały niezbędne do wykonania robót, określić kolejność, sposób i termin wykonania robót Wykonanie ławy Koryto pod ławę Wymiary wykopu, stanowiącego koryto pod ławę, powinny odpowiadać wymiarom ławy w planie z uwzględnieniem w szerokości dna wykopu ew. konstrukcji szalunku. Wskaźnik zagęszczenia dna wykonanego koryta pod ławę powinien wynosić co najmniej 0,97 według normalnej metody Proctora Ława żwirowa Ławę żwirową o wysokości do 10 cm wykonuje się jednowarstwowo przez zasypanie koryta żwirem i zagęszczenie go, polewając wodą. Ławy o wysokości powyżej 10 cm należy wykonywać dwuwarstwowo, starannie zagęszczając poszczególne warstwy Ława tłuczniowa Ławę należy wykonywać przez zasypanie wykopu koryta tłuczniem. Tłuczeń należy starannie ubić polewając wodą. Górną powierzchnię ławy tłuczniowej należy wyrównać klińcem i ostatecznie zagęścić. Przy grubości warstwy tłucznia w ławie wynoszącej powyżej 10 cm należy ławę wykonać dwuwarstwowo, starannie zagęszczając poszczególne warstwy Ława betonowa Ławę betonową zwykłą w gruntach spoistych wykonuje się bez szalowania, przy gruntach sypkich należy stosować szalowanie. Ławę betonową z oporem wykonuje się w szalowaniu. Beton rozścielony w szalowaniu lub bezpośrednio w korycie powinien być wyrównywany warstwami. Betonowanie ław należy wykonywać zgodnie z wymaganiami PN-63/B [7], przy czym należy stosować co 50 m szczeliny dylatacyjne wypełnione bitumiczną masą zalewową. Przykłady ław betonowych zwykłych i ław z oporem podaje załącznik 4.

172 5.5. Ustawienie krawężników betonowych Zasady ustawiania krawężników D Światło (odległość górnej powierzchni krawężnika od jezdni) powinno być zgodne z ustaleniami dokumentacji projektowej, a w przypadku braku takich ustaleń powinno wynosić od 10 do 12 cm, a w przypadkach wyjątkowych (np. ze względu na wyrobienie ścieku) może być zmniejszone do 6 cm lub zwiększone do 16 cm. Zewnętrzna ściana krawężnika od strony chodnika powinna być po ustawieniu krawężnika obsypana piaskiem, żwirem, tłuczniem lub miejscowym gruntem przepuszczalnym, starannie ubitym Ustawienie krawężników na ławie żwirowej lub tłuczniowej Ustawianie krawężników na ławie żwirowej i tłuczniowej powinno być wykonywane na podsypce z piasku o grubości warstwy od 3 do 5 cm po zagęszczeniu Ustawienie krawężników na ławie betonowej Ustawianie krawężników na ławie betonowej wykonuje się na podsypce z piasku lub na podsypce cementowo-piaskowej o grubości 3 do 5 cm po zagęszczeniu Wypełnianie spoin Spoiny krawężników nie powinny przekraczać szerokości 1 cm. Spoiny należy wypełnić żwirem, piaskiem lub zaprawą cementowo-piaskową, przygotowaną w stosunku 1:2. Zalewanie spoin krawężników zaprawą cementowo-piaskową stosuje się wyłącznie do krawężników ustawionych na ławie betonowej. Spoiny krawężników przed zalaniem zaprawą należy oczyścić i zmyć wodą. Dla zabezpieczenia przed wpływami temperatury krawężniki ustawione na podsypce cementowo-piaskowej i o spoinach zalanych zaprawą należy zalewać co 50 m bitumiczną masą zalewową nad szczeliną dylatacyjną ławy Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i ST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: odtworzenie elementów czasowo usuniętych, roboty porządkujące otoczenie terenu robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2 (tablicy 1), sprawdzić cechy zewnętrzne krawężników. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji. Sprawdzenie wyglądu zewnętrznego krawężników należy przeprowadzić na podstawie oględzin elementu przez pomiar i ocenę uszkodzeń występujących na powierzchniach i krawędziach elementu zgodnie z wymaganiami tablicy 1 i ustaleniami PN-EN 1340 [5]. Badania pozostałych materiałów stosowanych przy ustawianiu krawężników betonowych powinny obejmować właściwości, określone w normach podanych dla odpowiednich materiałów w pkcie Badania w czasie robót Sprawdzenie koryta pod ławę Należy sprawdzać wymiary koryta oraz zagęszczenie podłoża na dnie wykopu. Tolerancja dla szerokości wykopu wynosi 2 cm. Zagęszczenie podłoża powinno być zgodne z pkt Sprawdzenie ław Przy wykonywaniu ław badaniu podlegają: a) zgodność profilu podłużnego górnej powierzchni ław z dokumentacją projektową.

173 D Profil podłużny górnej powierzchni ławy powinien być zgodny z projektowaną niweletą. Dopuszczalne odchylenia mogą wynosić 1 cm na każde 100 m ławy, b) wymiary ław. Wymiary ław należy sprawdzić w dwóch dowolnie wybranych punktach na każde 100 m ławy. Tolerancje wymiarów wynoszą: - dla wysokości 10% wysokości projektowanej, - dla szerokości 10% szerokości projektowanej, c) równość górnej powierzchni ław. Równość górnej powierzchni ławy sprawdza się przez przyłożenie w dwóch punktach, na każde 100 m ławy, trzymetrowej łaty. Prześwit pomiędzy górną powierzchnią ławy i przyłożoną łatą nie może przekraczać 1 cm, d) zagęszczenie ław z kruszyw. Zagęszczenie ław bada się w dwóch przekrojach na każde 100 m. Ławy ze żwiru lub piasku nie mogą wykazywać śladu urządzenia zagęszczającego. Ławy z tłucznia, badane próbą wyjęcia poszczególnych ziarn tłucznia, nie powinny pozwalać na wyjęcie ziarna z ławy, e) odchylenie linii ław od projektowanego kierunku. Dopuszczalne odchylenie linii ław od projektowanego kierunku nie może przekraczać 2 cm na każde 100 m wykonanej ławy Sprawdzenie ustawienia krawężników Przy ustawianiu krawężników należy sprawdzać: a) dopuszczalne odchylenia linii krawężników w poziomie od linii projektowanej, które wynosi 1 cm na każde 100 m ustawionego krawężnika, b) dopuszczalne odchylenie niwelety górnej płaszczyzny krawężnika od niwelety projektowanej, które wynosi 1 cm na każde 100 m ustawionego krawężnika, c) równość górnej powierzchni krawężników, sprawdzane przez przyłożenie w dwóch punktach na każde 100 m krawężnika, trzymetrowej łaty, przy czym prześwit pomiędzy górną powierzchnią krawężnika i przyłożoną łatą nie może przekraczać 1 cm, d) dokładność wypełnienia spoin bada się co 10 metrów. Spoiny muszą być wypełnione całkowicie na pełną głębokość. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) ustawionego krawężnika. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonanie koryta pod ławę, wykonanie ławy, wykonanie podsypki. Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 ST D-M Wymagania ogólne [1] oraz niniejszej ST.

174 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności pkt 9. D Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne [1] 9.2. Cena jednostki obmiarowej Cena ustawienia 1 m krawężnika obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża, dostarczenie materiałów i sprzętu, wykonanie koryta pod ławę, wykonanie ławy z ewentualnym wykonaniem szalunku i zalaniem szczelin dylatacyjnych, wykonanie podsypki, ustawienie krawężników z wypełnieniem spoin i zalaniem szczelin według wymagań dokumentacji projektowej, ST i specyfikacji technicznej, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą ST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Specyfikacje techniczne (ST) 1. D-M Wymagania ogólne 2. D a Wypełnianie szczelin w nawierzchni z betonu cementowego Normy 3. PN-EN 197-1:2002 Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego użytku 4. PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność 5. PN-EN 1340:2004 i Krawężniki betonowe. Wymagania i metody badań PN-EN 1340:2004/AC 6. PN-88/B Beton zwykły 7. PN-63/B Roboty betonowe i żelbetowe 8. PN-B-11111:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 9. PN-B-11112:1996 Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych 10. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 11. PN-88/B Materiały budowlane. Woda do betonów i zapraw 12. BN-88/ Cement. Transport i przechowywanie Inne dokumenty 13. Katalog szczegółów drogowych ulic, placów i parków miejskich, Centrum Techniki Budownictwa Komunalnego, Warszawa 1987

175 ZAŁĄCZNIKI GEOMETRIA KRAWĘŻNIKÓW (wg [5]) 1.1. Przykład kształtu krawężnika przeznaczonego do ryglowania D ZAŁĄCZNIK 1 Oznaczenia: Y X 3 mm i Z Y Z X 3 mm, X minimum: 1/5 b i 20 mm, X maximum: 1/3 b i 70 mm, Z Y maximum: Y/2, Tolerancja dla X i Z X -1, +2 mm, Tolerancja dla Y i Z Y 2, +1 mm, L Długość elementu krawężnika, W Szerokość elementu krawężnika 1.2. Przykład wgłębienia lub wcięcia powierzchni czołowej w dolnej części krawężnika Oznaczenia: H Wysokość elementu krawężnika, h wysokość wgłębienia lub wcięcia, W szerokość elementu krawężnika, L długość elementu krawężnika, l długość wgłębienia lub wcięcia ZAŁĄCZNIK 2 PRZYKŁADY KRAWĘŻNIKÓW ŁUKOWYCH (wg [5]) a) wklęsłego b) wypukłego Oznaczenia: 1 Krawężnik, 2 Jezdnia, 3 Długość, 4 Promień, 5 Kanał odpływowy

176 D ZAŁĄCZNIK 3 PRZYKŁADY KRAWĘŻNIKÓW TYPU ULICZNEGO I DROGOWEGO (wg BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża chodnikowe) a) Krawężnik typu ulicznego b) Krawężnik typu drogowego Przykładowe wymiary krawężników Typ Wymiary krawężników, cm krawężnika l b h c d r Uliczny min. 3 min max. 7 max. 15 1,0 Drogowy ,0

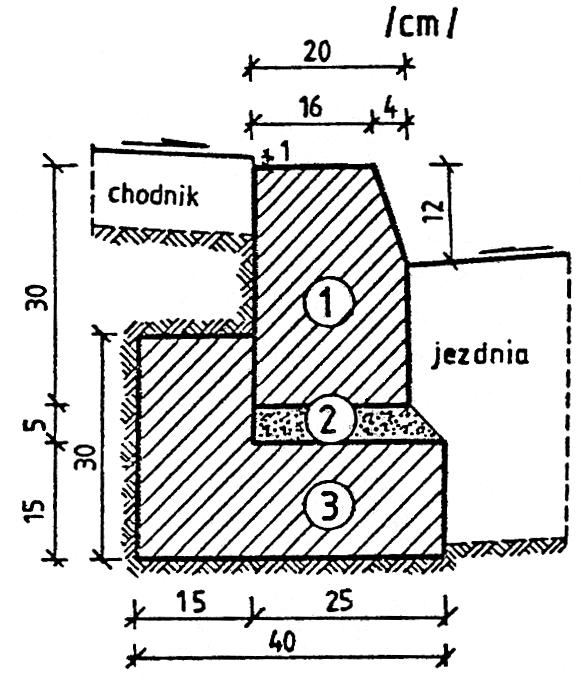

177 PRZYKŁADY USTAWIENIA KRAWĘŻNIKÓW BETONOWYCH NA ŁAWACH (wg [13]) a) Krawężnik typu ulicznego 20 x 30 cm na ławie betonowej z oporem b) Krawężnik typu ulicznego 15 x 30 cm na ławie betonowej zwykłej D ZAŁĄCZNIK 4 1. krawężnik, typ ciężki 20x30x100 cm 2. podsypka cem.-piaskowa 1:4 3. ława z betonu B10 c) Krawężnik typu ulicznego 15 x 30 cm na ławie żwirowej 1. krawężnik, typ uliczny 15x30x100 cm 2. podsypka cem.-piaskowa 1:4 3. ława z betonu B10 d) Krawężnik typu ulicznego 15 x 30 cm na ławie tłuczniowej 1. krawężnik, typ uliczny 15x30x100 cm 2. podsypka piaskowa lub cem.-piaskowa 1:4 3. ława żwirowa 1. krawężnik, typ uliczny 15x30x100 cm 2. podsypka piaskowa lub cem.-piaskowa 1:4 3. ława tłuczniowa

178 e) Krawężnik typu drogowego 12 x 25 cm na ławie żwirowej lub tłuczniowej f) Krawężnik typu drogowego 15 x 30 cm na ławie betonowej D krawężnik, typ drogowy 12x25x100 cm 2. podsypka z piasku 3. ława żwirowa lub tłuczniowa 1. krawężnik, typ drogowy 15x30x100 cm 2. podsypka cem.-piaskowa 1:4 3. ława z betonu B10 g) Krawężnik typu ulicznego 20 x 30 cm ułożony na płask (np. przy wjeździe na chodnik, do bramy) h) Krawężnik typu ulicznego, ze ściekiem betonowym, na ławie betonowej 1. krawężnik 20x30x100 cm 2. podsypka cem.-piaskowa 1:4 3. ława z betonu B10 WYMIARY UZUPEŁNIAJĄCE (alternatywne) krawężnik a b c betonowy 20 x x krawężnik, typ uliczny 15(20)x30x100 cm 2. ściek betonowy 3. podsypka cem.-piaskowa 1:4 4. ława z betonu B10
