1 Naprężenia ściskające przy 10% odkształceniu względnym obliczyć na podstawie wzoru σ10=103x EMBED Equation.3 gdzie: F10 = siła odczytu na skali prasy w [N] A0 = powierzchnia początkowa przekroju poprzecznego próbki w [mm2] Naprężenia ściskające przy 10% odkształceniu względnym obliczyć na podstawie wzoru σ10=103x EMBED Equation.3 gdzie: F10 = siła odczytu na skali prasy w [N] A0 = powierzchnia początkowa przekroju poprzecznego próbki w [mm2] Naprężenia ściskające przy 10% odkształceniu względnym obliczyć na podstawie wzoru σ10=103x EMBED Equation.3 gdzie: F10 = siła odczytu na skali prasy w [N] A0 = powierzchnia początkowa przekroju poprzecznego próbki w [mm2]

2 Szanowna, Szanowny Zastanawiałam się, jakie słowa skierować do naszych Klientów na łamach kolejnego katalogu Yetico. Myślę, że ważne jest, aby powiedzieć, kim jesteśmy. Z pewnością jesteśmy firmą, która współtworzyła polski rynek styropianu. Działamy bowiem od roku To długie lata gromadzenia doświadczeń i wiedzy, dzięki którym jesteśmy wiarygodnym partnerem w biznesie. Jesteśmy firmą, która wie, że Klienci oczekują wysokich standardów od naszych produktów oraz szerokiego asortymentu. Poszukiwanie zatem to nieodłączna część naszej pracy. Jednym z efektów tych działań są nowe produkty, które prezentujemy w katalogu płyty o podwyższonych standardach termoizolacyjnych LEPSZY Yetico. I wreszcie jesteśmy firmą, która lubi wyzwania. Dlatego pracujemy nad wizerunkiem, inwestujemy w wiedzę i umiejętności naszych pracowników. Dla naszej satysfakcji i Waszego poczucia, iż jesteśmy firmą, której po prostu warto ufać. Justyna Stachowicz Prezes Zarządu 2 YETICO Zarząd Yetico SA 3

3 PŁYTA YETICO Płyty styropianowe YETICO w odróżnieniu od konkurencyjnych cechuje wyjątkowa sprężystość. W praktyce oznacza to zwiększoną odporność na łamanie. Na placu budowy zapewnia całe płyty na każdym etapie pracy z nimi i oszczędność kosztów inwestycji. Bo mniej uciążliwych odpadów to więcej zysku. 4 YETICO / PŁYTY STYROPIANOWE YETICO / SPRĘŻYSTOŚĆ 5

4 PŁYTA YETICO Doskonale wyprofilowany frez płyt YETICO pozwala szczelnie łączyć płyty. Dzięki temu płyty YETICO eliminują powstawanie mostków termicznych i zapewniają energooszczędną izolację. Stabilny wymiar. Zachowana geometria płyt znacząco ułatwia równe i szczelne układanie warstwy izolacyjnej. 6 YETICO / PŁYTY STYROPIANOWE YETICO / FREZ 7

5 JEDYNE TAKIE PŁYTY NA RYNKU DO TERMOIZOLACJI ŚCIAN WSPÓŁCZYNNIK PRZEWODZENIA CIEPŁA λd 0,030 W/mK! PŁYTA LEPSZY To, co wyróżnia produkcję naszych płyt, to nowoczesna technologia automatowa. Co to oznacza? Płyty kształtowane są w formie, dlatego są identyczne przy każdym cyklu produkcyjnym. Powtarzalność powoduje, iż płyty zakupione w różnym czasie łączą się ze sobą idealnie. Produkcja automatowa to również większa spoistość i lepsze zagęszczenie granulek. To zwiększona odporność na rozwarstwianie się cząsteczek z jego powierzchni, a w efekcie poprawa przyczepności i redukcja zużycia materiałów do naprawy płyt uszkodzonych. 8 YETICO / PŁYTY STYROPIANOWE O PODWYŻSZONYCH STANDARDACH TERMOIZOLACYJNYCH LEPSZY / POWTARZALNOŚĆ 9

6 x/a:cm=06 PŁYTA LEPSZY Dla pełnego komfortu montażu umieszczono na płycie centymetrową podziałkę, która ułatwia przycinanie płyt do pożądanych rozmiarów bez konieczności używania innych miar. x/a:cm=01 x/a:cm=02 x/a:cm=03 x/a:cm=04 KOMFORT MONTAŻU PŁYT x/a:cm=05 Strona z przymiarem to strona montażowa, mocowana do przegrody. Posiada fakturę w postaci sieci kwadratów, dzięki czemu płyta zyskuje większą przyczepność podczas klejenia do innych warstw termoizolacji. Trwale naniesione miejsca prawidłowego kotwienia do ściany. 10 YETICO / PŁYTY STYROPIANOWE O PODWYŻSZONYCH STANDARDACH TERMOIZOLACYJNYCH LEPSZY / PRZYMIAR 11

7 PŁYTY SPECJALNIE ZAPROJEKTOWANE DO IZOLACJI TERMICZNYCH W MIEJSCACH ZAWILGOCONYCH I NARAŻONYCH NA DZIAŁANIE WODY PŁYTA AQUA Naskórek hydrofobowy Technologia produkcji płyt w zamkniętych formach i specjalistyczny surowiec powodują, iż w trakcie procesu produkcji powstaje tzw. naskórek hydrofobowy, który zapobiega wnikaniu wilgoci do wnętrza płyty. W odróżnieniu do płyt produkowanych metodą blokową, płyty AQUA mają: _ idealną powtarzalność, co wpływa na łatwość łączenia płyt _ formowane frezy, co oznacza, iż granulki nie są przecinane, zachowując wodoodporność. 12 YETICO / PŁYTY O OBNIŻONEJ CHŁONNOŚCI WODY AQUA / WODOODPORNOŚĆ 13

8 PŁYTA AQUA Kanaliki drenażowe W miejscach narażonych na działanie wilgoci, szczególne znaczenie przy termoizolacji zyskuje skuteczny drenaż. Gęsta sieć kanalików drenażowych płyt AQUA pozwala na swobodny odpływ wody bez zamulenia. Dzięki produkcji w formach płyty AQUA posiadają fakturę zwiększającą przyczepność oraz centymetrową miarkę. W efekcie praca montażowa jest łatwiejsza i zdecydowanie krótsza. Przymiar, strona montażowa montowana do przegrody 14 YETICO / PŁYTY O OBNIŻONEJ CHŁONNOŚCI WODY AQUA / DRENAŻ 15

9 PŁYTA GŁUCHA BABA! Standardowe płyty styropianowe nie zapewnią komfortu akustycznego. Dopiero specjalna technologia produkcji sprawia, iż płyty nabierają wyjątkowej elastyczności. To dzięki niej płyty świetnie wyciszają oraz przy niewielkiej gęstości wytrzymują duże obciążenia mechaniczne. 0.2db GŁUCHA BABA! UŻYTA W PODŁODZE PŁYWAJĄCEJ SPEŁNIA DODATKOWO FUNKCJĘ IZOLACJI TERMICZNEJ 0.2db 16 YETICO / AKUSTYCZNE PŁYTY STYROPIANOWE GŁUCHA BABA! / WYCISZENIE 17

10 PAPA YETICO Płyty PAPA YETICO to produkt przeznaczony do termoizolacji dachów, podłóg i tarasów. Masa klejąca w płytach PAPA YETICO jest rozprowadzana równomiernie na całej powierzchni płyty, co powoduje sklejenie papy ze styropianem na 100% powierzchni. Daje to komfort pracy oraz trwałość płyt przy każdym ich zastosowaniu. PŁYTY PAPA YETICO TO PRODUKT PRZEZNACZONY DO TERMOIZOLACJI DACHÓW, PODŁÓG I TARASÓW 18 YETICO / PŁYTY STYROPIANOWE LAMINOWANE PAPĄ PAPA YETICO / ŁĄCZNOŚĆ 19

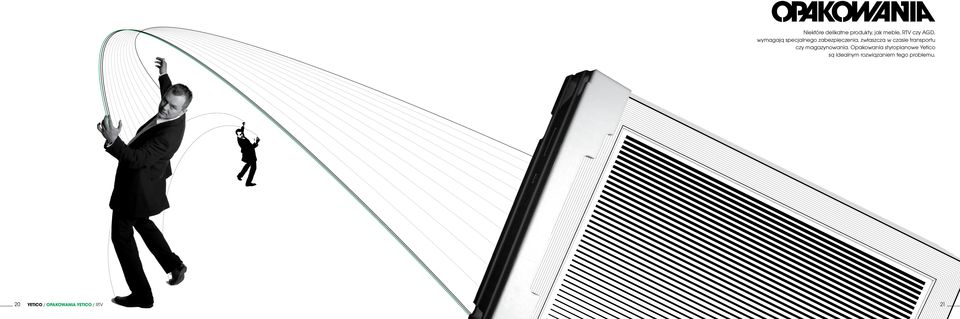

11 Niektóre delikatne produkty, jak meble, RTV czy AGD, wymagają specjalnego zabezpieczenia, zwłaszcza w czasie transportu czy magazynowania. Opakowania styropianowe Yetico są idealnym rozwiązaniem tego problemu. 20 YETICO / OPAKOWANIA YETICO / RTV 21

12 Opakowania styropianowe Yetico to: _ skuteczne zabezpieczenie podczas transportu i magazynowania _ wysoka odporność oraz amortyzacja poprzez przejmowanie naprężeń _ właściwości termoizolacyjne _ mała waga _ estetyka wykonania 22 YETICO / OPAKOWANIA YETICO / AGD 23

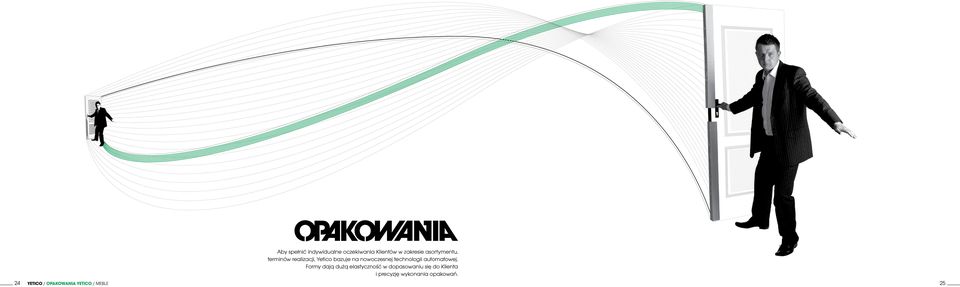

13 Aby spełnić indywidualne oczekiwania Klientów w zakresie asortymentu, terminów realizacji, Yetico bazuje na nowoczesnej technologii automatowej. Formy dają dużą elastyczność w dopasowaniu się do Klienta i precyzję wykonania opakowań. 24 YETICO / OPAKOWANIA YETICO / MEBLE 25

14 Firma Yetico wykonuje również: Skosy dachowe ze względu na różne rodzaje konstrukcji dachowych, produkty przygotowywane są na indywidualne zamówienie, zgodnie ze specyfikacją techniczną naszych Klientów, otuliny do rur przeznaczone do izolacji cieplnej rur służących przesyłaniu cieczy zarówno o temperaturze dodatniej, jak i ujemnej, profile elewacyjne przeznaczone do wykańczania i zdobienia elewacji zewnętrznych, oraz wszelkie inne nietypowe kształty i profile ze styropianu. 26 YETICO / KSZTAŁTKI YETICO / INNE 27

15 Wartości graniczne E0 wskaźnika sezonowego zapotrzebowania na ciepło do ogrzewania budynku, w zależności od współczynnika kształtu budynku A/V, dla budynków mieszkalnych i zamieszkania zbiorowego 1. E0 = 29 kwh/(m3 rok) przy A/V 0,20, 2. E0 = 26, A/V kwh/(m3 rok) przy 0,20 < A/V < 0,90, 3. E0 = 37,4 kwh/(m3 rok) przy A/V ³ 0,90, Każda paczka naszego styropianu jest sygnowana symbolem CE. Oznacza to, iż spełniamy wszelkie wymagania normowe dotyczące samego produktu, jak również zakładowej kontroli produkcji. Własne laboratoria YETICO kontrolują przebieg całego procesu produkcji oraz każdą partię wyrobów gotowych. Nasze płyty są dopuszczone do obrotu na rynku UE. Posiadamy Zintegrowany System Zarządzania Jakością, BHP oraz Środowiskiem zgodny z wymaganiami norm PN-EN ISO 9001, PN-EN ISO 14001oraz PN-N YETICO / JAKOŚĆ 29

16 ZASTOSOWANIE PŁYT Płyty styropianowe EPS 038 DACH, PODŁOGA Izolacje termiczne przenoszące średnie obciążenia mechaniczne: _ izolacja podłóg pod podkładem posadzkowym normalnie obciążonym _ izolacja podłóg na gruncie z podkładem posadzkowym normalnie obciążonym _ izolacja cieplna podłóg pod podkładem z prefabrykowanych płyt _ izolacja cokołów w Bezspoinowych Systemach Ociepleń [BSO] _ izolacja ścian poniżej poziomu gruntu z izolacją przeciwwodną normalnie obciążoną _ izolacja cieplna stropodachów pełnych bez dostępu _ płyty warstwowe ścienne i dachowe z okładzinami z papy Płyty styropianowe EPS 042 BAZA FASADA Izolacje termiczne bez obciążeń mechanicznych: _ izolacja ścian szczelinowych (warstwowe ściany murowane ze szczeliną powietrzną wentylowaną i niewentylowaną) _ izolacja w lekkich konstrukcjach z zewnętrzną okładziną _ izolacja lekkich ścian osłonowych i działowych _ izolacja dylatacyjna _ izolacja cieplna stropów od spodu z okładziną oraz izolacja podłóg między legarami _ izolacja stropodachów wentylowanych _ izolacja cieplna dachów układana pomiędzy krokwiami _ izolacja urządzeń chłodniczych Płyty styropianowe EPS 036 PODŁOGA, PARKING Izolacje termiczne poddawane znacznym obciążeniom mechanicznym: _ izolacja podłóg pod podkładem posadzkowym silnie obciążonym (hale przemysłowe i magazynowe, garaże i parkingi) _ izolacja podłóg na gruncie z podkładem posadzkowym silnie obciążonym _ izolacja ścian poniżej poziomu gruntu z izolacją przeciwwodną silnie obciążoną _ izolacja cokołów w Bezspoinowych Systemach Ociepleń [BSO] _ izolacja dachów układana na konstrukcji nośnej pod pokrycie dachówką _ warstwa izolująca przed przemarzaniem w konstrukcjach drogowych _ wypełnienie konstrukcji nasypów drogowych, kolejowych, przyczółków mostów i innych konstrukcji inżynierskich Płyty styropianowe EPS 040 FASADA Izolacje termiczne poddawane niewielkim obciążeniom mechanicznym: _ izolacja termiczna ścian oraz stropów od spodu w Bezspoinowych Systemach Ociepleń [BSO] czyli w ociepleniach wykonywanych metodą lekką-mokrą _ izolacja ścian z okładziną i wentylowaną szczeliną powietrzną _ izolacja cieplna wieńców żelbetowych wykonana jako szalunek tracony pod tynk oraz izolacja nadproży i ościeży _ izolacja w prefabrykowanych płytach warstwowych zewnętrznych _ izolacja stropów żelbetowych wykonana jako deskowanie tracone _ izolacja dachów stromych układana pod konstrukcją nośną Płyty styropianowe o podwyższonych parametrach termoizolacyjnych LEPSZY Izolacje termiczne poddawane niewielkim obciążeniom mechanicznym: _ izolacja termiczna ścian oraz stropów od spodu w Bezspoinowych Systemach Ociepleń [BSO] czyli w ociepleniach wykonywanych metodą lekką-mokrą _ izolacja ścian z okładziną i wentylowaną szczeliną powietrzną _ izolacja cieplna wieńców żelbetowych wykonana jako szalunek tracony pod tynk oraz izolacja nadproży i ościeży _ izolacja w prefabrykowanych płytach warstwowych zewnętrznych _ izolacja stropów żelbetowych wykonana jako deskowanie tracone _ izolacja dachów stromych układana pod konstrukcją nośną 30 YETICO / ZASTOSOWANIE PŁYT 31

17 Płyty o obniżonej chłonności wody AQUA EPS-P 120 Izolacje termiczne w miejscach zawilgoconych i narażonych na okresowe działanie wody: _ ściany fundamentowe oraz cokoły _ podziemne części budynków, np.: ścian piwnic _ pomieszczenia o dużej wilgotności, np.: chłodnie, myjnie, pieczarkarnie Akustyczne płyty styropianowe GŁUCHA BABA! Akustyczne płyty styropianowe przeznaczone do izolacji akustycznej wszelkich stropów poprzez zastosowanie dwuwarstwowego układu zwanego podłogą pływającą. Pewność, iż GŁUCHA BABA! spełnia wymagania dotyczące wytrzymałości na ściskanie przy długotrwałym obciążeniu powoduje, iż można zastosować w każdym budynku mieszkalnym. Zarówno jednorodzinnym, wielorodzinnym, zamieszkania zbiorowego, jak i użyteczności publicznej, np.: szpitalach, szkołach, hotelach, biurowcach, przedszkolach itp. GŁUCHA BABA! użyta w podłodze pływającej spełnia dodatkowo funkcje izolacji termicznej. Płyty o obniżonej chłonności wody AQUA EPS-P 150 Izolacje termiczne w miejscach zawilgoconych i narażonych na okresowe działanie wody: _ ściany fundamentowe oraz cokoły _ podziemne części budynków, np.: ściany piwnic _ pomieszczenia o dużej wilgotności, np.: chłodnie, myjnie, pieczarkarnie _ stropodachy o odwróconym układzie warstw, np. żwirowe, zielone Płyty o obniżonej chłonności wody AQUA EPS-P 200 Izolacje termiczne w miejscach zawilgoconych i narażonych na okresowe działanie wody: _ ściany fundamentowe oraz cokoły _ podziemne części budynków, np.: ściany piwnic _ pomieszczenia o dużej wilgotności, np.: chłodnie, myjnie, pieczarkarnie _ stropodachy o odwróconym układzie warstw, np. żwirowe, zielone Płyty o obniżonej chłonności wody AQUA EPS-P 300 Izolacje termiczne w miejscach zawilgoconych i narażonych na okresowe działanie wody: _ ściany fundamentowe oraz cokoły _ podziemne części budynków, np.: ściany piwnic _ pomieszczenia o dużej wilgotności, np.: chłodnie, myjnie, pieczarkarnie _ stropodachy o odwróconym układzie warstw, np. żwirowe, zielone _ tarasy i posadzki przemysłowe Płyty laminowane papą PAPA YETICO Płyty laminowane papą przeznaczone do szeroko rozumianej termoizolacji dachów, podłóg i tarasów. Mogą być stosowane na powierzchniach: - płaskich i lekko spadzistych, których kąt nachylenia nie przekracza 20% - na podłożach betonowych, drewnianych, z blach trapezowych oraz na istniejących pokryciach z papy - w obiektach budownictwa mieszkaniowego (wielorodzinnego i jednorodzinnego), ogólnego i użyteczności publicznej 32 YETICO / ZASTOSOWANIE PŁYT 33

18 PARAMETRY PŁYT Płyty styropianowe YETICO Typy płyt styropianowych wg PN-EN EPS 042 BAZA FASADA EPS 042 FASADA EPS 040 FASADA EPS 038 FASADA EPS 038 DACH, PODŁOGA EPS 036 PODŁOGA, PARKING Kod wyrobu (oznacza deklarowane poziomy lub klasy właściwości wyrobu) EPS-EN T1-L1-W1-S1-P2-BS75-DS(N)5- DS(70,-)3 EPS-EN T1-L1-W1-S1-P2-BS75- DS(N)2- DS(70,-)2-TR80 EPS - EN T2-L2-W2-S2-P3-BS115-DS(N)2- DS(70,-)2-TR100 EPS - EN T2-L2-W2-S2-P3-BS125-DS(N)2- DS(70,-)2-TR150 EPS - EN T1-L1-W1-S1-P3-BS150- CS(10)100-DS(N)5-DS(70,-)2-DLT(1)5 EPS - EN T1-L1-W1-S1-P3-BS250- CS(10)200-DS(N)5-DS(70,-)2-DLT(1)5 Wymagania lub tolerancje Wymagania lub tolerancje Wymagania lub tolerancje Wymagania lub tolerancje Wymagania lub tolerancje Wymagania lub tolerancje Deklarowane właściwości wyrobu wg normy PN-EN Symbole Jednostka miary Kody klas lub poziomów Wartości Kody klas lub poziomów Wartości Kody klas lub poziomów Wartości Kody klas lub poziomów Wartości Kody klas lub poziomów Wartości Kody klas lub poziomów Wartości Długość (klasa tolerancji wymiarów) l [mm] L1 ± 3 mm L1 ± 3 mm Szerokość (klasa tolerancji wymiarów) b [mm] W1 ± 3 mm W1 ± 3 mm Grubość (klasa tolerancji wymiarów) d [mm] T1 ± 2 mm T1 ± 2 mm L2 ± 2 mm L2 ± 2 mm L1 ± 3 mm L1 ± 3 mm W2 ± 2 mm W2 ± 2 mm W1 ± 3 mm W1 ± 3 mm T2 ± 1 mm T2 ± 1 mm T1 ± 2 mm T1 ± 2 mm Prostokątność na długości i szerokości (klasa tolerancji wymiarów) S b [mm/m] S1 ± 5 mm/1000mm S1 ± 5 mm/1000mm S2 ± 2 mm/1000mm S2 ± 2 mm/1000mm S1 ± 5 mm/1000mm S1 ± 5 mm/1000mm Płaskość (klasa tolerancji wymiarów) S max [mm] P2 ± 15 mm P2 ± 15 mm Klasy stabilności wymiarowej w stałych normalnych warunkach laboratoryjnych 1 Δε l ; Δε b ; Δε d [%] DS(N)5 ± 0,5% DS(N)2 0,2% Poziomy stabilności wymiarowej w określonych warunkach temperatury i wilgotności 2 Δε l ; Δε b ; Δε d [%] DS(70,-)3 ± 3% DS(70,-)2 2% Poziomy odkształcenia w określonych warunkach obciążenia ściskającego i temperatury 3 ε 1, ε 2 [%] nie dotyczy nie dotyczy P3 ± 10 mm P3 ± 10 mm P3 ± 10 mm P3 ± 10 mm DS(N)2 ± 0,2% DS(N)2 ± 0,2% DS(N)5 ± 0,5% DS(N)5 ± 0,5% DS(70,-)2 ± 2% DS(70,-)2 ± 2% DS(70,-)2 ± 2% DS(70,-)2 ± 2% nie dotyczy nie dotyczy DLT(1)5 ± 5% DLT(1)5 ± 5% Poziomy naprężenia ściskającego przy 10% odkształceniu względnym σ 10 [kpa] nie dotyczy nie dotyczy nie dotyczy nie dotyczy CS(10) kpa CS(10) kpa Poziomy wytrzymałości na zginanie σ b [kpa] BS75 75 kpa BS75 75 kpa BS kpa BS kpa BS kpa BS kpa Poziomy wytrzymałości na rozciąganie prostopadłe do powierzchni czołowych σ mt [kpa] nie dotyczy TR kpa TR kpa TR kpa nie dotyczy nie dotyczy Deklarowany współczynnik przewodzenia ciepła λ D [W/(m. K)] [-] 0,042 [-] 0,042 Deklarowany opór cieplny (zmienny wraz z grubością płyt) R D [m 2 K/W] oznaczony na opakowaniu oznaczony na opakowaniu Reakcja na ogień Euroklasa Od A do F Euroklasa E Euroklasa E [-] 0,040 [-] 0,038 [-] 0,038 [-] 0,036 oznaczony na opakowaniu oznaczony na opakowaniu oznaczony na opakowaniu oznaczony na opakowaniu Euroklasa E Euroklasa E Euroklasa E Euroklasa E 1 badanie w 23 C, 50% wilgotności względnej 2 badanie w temperaturze 70 C przez 48 godzin 3 badanie w temperaturze 80 C przez 48 godzin pod obciążeniem 20 kpa 34 YETICO / PARAMETRY PŁYT 35

19 Płyty styropianowe o podwyższonych standardach termoizolacyjnych LEPSZY Akustyczne płyty styropianowe GŁUCHA BABA! Parametr Jednostka miary LEPSZY 0,030 LEPSZY 0,031 LEPSZY 0,033 Wytrzymałość na zginanie [kpa] Współczynnik przewodzenia ciepła λ D [W/mK] 0,030 0,031 0,033 Poziomy wytrzymałości na rozciąganie prostopadłe do powierzchni czołowych [kpa] Reakcja na ogień Klasy A-F Klasa E Klasa E Klasa E Deklarowane właściwości wyrobu wg normy PN-EN Płyta styropianowa EPS-T GŁUCHA BABA! Jednostka miary Wymagania lub tolerancje Kody klas lub poziomów Długość (klasa tolerancji wymiarów) [mm] L1 ± 3 Szerokość (klasa tolerancji wymiarów) [mm] W1 ± 3 Wartości Grubość pod obciążeniem 250 kpa (d L ) [mm] T Płyty o obniżonej chłonności wody AQUA Prostokątność na długości i szerokości (klasa tolerancji wymiarów) [mm/m] S1 ± 5 /1000 Klasa stabilności wymiarowej w stałych normalnych warunkach laboratoryjnych [%] DS(N)5 ± 0,5% Parametr Jednostka miary AQUA EPS-P 120 AQUA EPS-P 150 AQUA EPS-P 200 AQUA EPS-P 300 Poziomy wytrzymałości na zginanie [kpa] BS50 50 Reakcja na ogień Od A do F Euroklasa E Naprężenia ściskające przy 10% odkształceniu względnym [kpa] Wytrzymałość na zginanie [kpa] Współczynnik przewodzenia ciepła λ D [W/mK] 0,036 0,034 0,034 0,033 Sztywność dynamiczna (zależna od grubości) MN/m 3 Oznaczona na opakowaniu Ściśliwość (zależna od grubości) mm Oznaczona na opakowaniu Deklarowany współczynnik przewodzenia ciepła λ D [W/(m. K)] [-] 0,045 Nasiąkliwość wody przy długotrwałym, całkowitym zanurzeniu [%] Absorpcja wody przy długotrwałej dyfuzji [%] Reakcja na ogień Klasy A-F Klasa E Klasa E Klasa E Klasa E 36 YETICO / PARAMETRY PŁYT 37

20 Płyty laminowane papą PAPA YETICO Parametr Jednostka miary PAPA YETICO WYMIARY I PAKOWANIE Płyty styropianowe YETICO Płyty z obrzeżami płaskimi o wymiarach 1000x500 mm (powierzchnia krycia jednej płyty 0,50 m 2 ) Rdzeń płyty ze styropianu Współczynnik przewodzenia ciepła λ D [W/mK] 0,038 Wytrzymałość na zginanie [kpa] 150 Naprężenia ściskające przy 10% odkształceniu względnym [kpa] 100 Płyta Wytrzymałość na połączenia papa-styropian [kpa] 100 Odporność połączenia papa-styropian na działanie wody [kpa] 100 Odporność połączenia papa-styropian na działanie temperatury +80 o C i -20 o C [kpa] 100 Wytrzymałość na oddzieranie połączenia papa-styropian, moment oddzierania [Nmm/mm] 20 Grubość płyt [mm] Ilość płyt w paczce [szt.] Objętość paczki [m 3 ] Pow. płyt w paczce [m 2 ] ,30 30, ,30 15, ,30 10, ,30 7, ,30 5, ,30 5, ,28 4, ,28 3, ,27 3, ,30 3, ,28 2, ,30 2, ,26 2, ,28 2, ,30 2, ,24 1, ,26 1, ,27 1, ,29 1, ,30 1,5 38 YETICO / PARAMETRY PŁYT 39

21 Płyty styropianowe YETICO Płyty frezowane na zakładkę (szerokość frezu 15 mm) o wymiarach 1000x500 mm (powierzchnia krycia jednej płyty 0,478 m 2 ) Płyty o obniżonej chłonności wody AQUA Płyty z obrzeżami na zakładkę o wymiarach 1230x615 mm (powierzchnia krycia jednej płyty 0,729 m 2 ), produkcja automatowa Grubość płyt [mm] Ilość płyt w paczce [szt.] Objętość paczki [m 3 ] Pow. płyt w paczce [m 2 ] Grubość płyt [mm] Ilość płyt w paczce [szt.] Objętość paczki [m 3 ] Pow. płyt w paczce [m 2 ] ,29 5, ,29 4, ,27 3, ,27 3, ,26 2, ,29 2, ,29 2, ,27 1, ,29 1, , , ,3499 8, ,3645 7, ,3499 5, ,3572 5, ,3499 4, ,3281 3, ,3645 3, ,3208 2, ,3499 2,92 Płyty styropianowe o podwyższonych standardach termoizolacyjnych LEPSZY Płyty z obrzeżami na zakładkę o wymiarach 1012x514 mm (powierzchnia krycia jednej płyty 0,497 m2), produkcja automatowa Grubość płyt nominalna/ grubość płyt po obciążeniu [mm] Ilość płyt w paczce [szt.] Objętość paczki [m 3 ] Pow. płyt w paczce [m 2 ] ,30 9, ,30 7, ,30 5, ,30 4, ,28 3, ,2843 2, ,3062 2, ,3281 2, ,3499 2, ,2479 1, ,2624 1, ,2770 1, ,2916 1, ,30 2, ,30 2,48 40 YETICO / WYMIARY I PAKOWANIE 41

22 Akustyczne płyty styropianowe GŁUCHA BABA! Płyty z obrzeżami płaskimi o wymiarach 1000x500 mm (powierzchnia krycia jednej płyty 0,50 m 2 ) notatki Grubość płyt nominalna/ grubość płyt po obciążeniu [mm] Ilość płyt w paczce [szt.] Objętość paczki [m 3 ] Pow. płyt w paczce [m 2 ] 17/ ,298 17,50 22/ ,297 13,50 27/ ,297 11,00 33/ ,297 9,00 38/ ,285 7,50 43/ ,280 6,50 48/ ,288 6,00 53/ ,292 5,50 63/60 9 0,284 4,50 73/70 8 0,292 4,00 Płyty styropianowe laminowane papą PAPA YETICO Płyty z obrzeżami płaskimi Wyszczególnienie Jednostka miary PAPA YETICO Grubość płyt Format płyty [mm] [mm] od 43 do 203 mm ze stopniowaniem co 10 mm (w tym grubość warstwy papy z klejem 3 mm) Moduł 500x1000 oraz moduł 1000x1000 Inne wielkości na zamówienie indywidualne Powierzchnia krycia jednej płyty Moduł 500x1000 mm 0,50 [m 2 ] Moduł 1000x1000 mm 1,00 Sposób pakowania [-] Pakowanie na palecie 42 YETICO / WYMIARY I PAKOWANIE 43

23 Naprężenia ściskające przy 10% odkształceniu względnym obliczyć na podstawie wzoru σ10=103x EMBED Equation.3 gdzie: F10 = siła odczytu na skali prasy w [N] A0 = powierzchnia początkowa przekroju poprzecznego próbki w [mm2] Naprężenia ściskające przy 10% odkształceniu względnym obliczyć na podstawie wzoru σ10=103x EMBED Equation.3 gdzie: F10 = siła odczytu na skali prasy w [N] A0 = powierzchnia początkowa przekroju poprzecznego próbki w [mm2] Naprężenia ściskające przy 10% odkształceniu względnym obliczyć na podstawie wzoru σ10=103x EMBED Equation.3 gdzie: F10 = siła odczytu na skali prasy w [N] A0 = powierzchnia początkowa przekroju poprzecznego próbki w [mm2] YETICO S.A. ul. Towarowa 17A Olsztyn Centrala, Biuro Zarządu tel. (+48_ 89) fax (+48_ 89) yetico@yetico.com Biuro Obsługi Klienta Zakład Produkcyjny Olsztyn ul. Towarowa 17A Olsztyn tel. (+48_ 89) lub 52 fax (+48_ 89) bokolsztyn@yetico.com Biuro Obsługi Klienta Zakład Produkcyjny Galewice ul. Przemysłowa Galewice k/wieruszowa tel. (+48_ 62) fax (+48_ 62) bokgalewice@yetico.com Biuro Obsługi Klienta Zakład Produkcyjny Gorzów Wielkopolski ul. Mosiężna Gorzów Wielkopolski tel. (+48_ 95) lub 02 fax (+48_ 95) bokgorzow@yetico.com
