Badania poligonowe i doświadczalna weryfikacja metod pobierania prób i oceny zagrożenia metanowego i pożarowego w kopalniach

Transkrypt

1 INSTYTUT MECHANIKI GÓROTWORU POLSKIEJ AKADEMII NAUK 3-9 Kraków ul. Reymonta 27 tel. +48()63762, fax +48() Strategiczny projekt badawczy PS3 pt. "Poprawa bezpieczeństwa pracy w kopalniach" Opracowanie zasad pomiarów i badań parametrów powietrza kopalnianego dla oceny zagrożenia metanowego i pożarowego w podziemnych zakładach górniczych wydobywających węgiel kamienny Sprawozdanie z realizacji etapu nr 6 Badania poligonowe i doświadczalna weryfikacja metod pobierania prób i oceny zagrożenia metanowego i pożarowego w kopalniach Kierownik części projektu strategicznego:... Prof. dr hab. inż. Stanisław Wasilewski KRAKÓW, marzec 23 roku tel. (+48) () , fax. (+48)() ; NIP: , REGON: 26368

2 Streszczenie W pracy omówiono badania poligonowe i długookresowe obserwacje parametrów powietrza pobieranych ze zrobów prowadzonych za pomocą zintegrowanego czujnika zrobowego ZCZ w systemie gazometrii automatycznej w kopalni Borynia-Zofiówka oraz Halemba-Wirek. Pokazano zmiany głębokości zanurzenia końcówek linii pomiarowych w miarę postępu frontów ściany. Niezależnie od rejestracji parametrów powietrza w zrobach ścian prowadzona była obserwacja parametrów powietrza obiegowego w wyrobiskach przyścianowych tych kopalń. Równocześnie prowadzono badania porównawcze z pobieraniem prób powietrza do analiz w kopalnianym laboratorium oraz analiz precyzyjnych w laboratorium GIG. W sprawozdaniu przedstawiono wyniki tych badań oraz wnioski ruchowe ze stosowania nowej aparatury opracowanej na potrzeby projektu, a w szczególności zintegrowanego czujnika zrobowego ZCZ. Spis treści 1. Wprowadzenie 2. Badania i obserwacje prowadzone w kopalni Borynia-Zofiówka Ruch Zofiówka Prowadzenie obserwacji w zrobach ściany G-4 w pokładzie 4łg 2.2. Prowadzenie obserwacji w zrobach ściany F-1 w pokładzie 46/ Prowadzenie obserwacji w zrobach ściany F-1 w pokładzie 46/1 w czasie likwidacji i po zaizolowaniu Długookresowe obserwacje składu prób powietrza pobieranych ze zrobów Głębokość zanurzenia linii pomiarowych w zrobach ściany F-1 pokł. 46/ Obserwacje składu prób powietrza ze zrobów w systemie gazometrii Badania laboratoryjne prób powietrza - chromatograf 3. Badania i obserwacje prowadzone w kopalni Halemba-Wirek Ruch Halemba Prowadzenie obserwacji w zrobach ściany 2 w pokładzie 52 wg 3.2. Długookresowe obserwacje składu prób powietrza pobieranych ze zrobów Rozmieszczenie sond w zrobach w chodniku ścianowym 3 ściany 2 w pokładzie 52 wg Obserwacje składu prób powietrza ze zrobów w systemie gazometrii Wyniki analiz i pomiarów porównawczych z laboratorium kopalnianego 4. Podsumowanie 1

3 1. Wprowadzenie Zasadniczym celem badawczym w tym etapie projektu strategicznego były długookresowe badania poligonowe w celu doświadczalnej weryfikacji metody automatycznego pobierania prób powietrza ze zrobów w celu oceny zagrożenia metanowego i pożarowego w rejonach ścian zawałowych kopalniach węgla. Badania prowadzono w ścianie F-1 kopalni Borynia-Zofiówka Ruch Zofiówka oraz w zrobach ściany 2 w kopalni Halemba-Wirek. W tym celu w każdej z kopalń uruchomiono układy automatycznego pobierania prób powietrza z przestrzeni zrobów wraz z pomiarem stężeń wybranych gazów (CH 4, CO, O 2, CO 2 ) oraz rejestracją parametrów w kopalnianym systemie gazometrii automatycznej. Równocześnie prowadzono badania porównawcze z pobieraniem prób powietrza do analiz w kopalnianym laboratorium oraz analiz precyzyjnych w laboratorium GIG. Najważniejsze wyniki prowadzonych badań to: - rejestracja składu powietrza zrobowego i parametrów powietrza w rejonie ścian dla różnych systemów przewietrzania (system U oraz Y), - analiza zarejestrowanych wyników z uwzględnieniem zmian warunków przewietrzania oraz warunków atmosferycznych na powierzchni - porównywanie wyników rejestracji ciągłej parametrów powietrza zrobowego w systemie gazometrii z wynikami okresowych analiz laboratoryjnych składu powietrza 2. Badania prowadzone w kopalni Borynia-Zofiówka Ruch Zofiówka. Pierwszym zaproponowanym z rejonów była ściana G-4 w pokładzie 4łg. Drugim rejonem, w którym zaproponowano prowadzenie badań jest ściana F-1 w pokładzie 46/ Prowadzenie obserwacji w zrobach ściany G-4 w pokładzie 4łg Ściana G-4 w pokładzie 4łg eksploatowana była systemem podłużnym z zawałem stropu, w kierunku od pola. Ściana prowadzona była bezwnękowo. Długość ściany ok.2m, wybieg ściany ok. 535m, miąższość pokładu 3, 3,56m (wysokość furty max.3,9m), planowane wydobycie dobowe - od 24 do >5t/d. W rejonie ściany G-4 w pokł.4łg oraz 4łd występują następujące zagrożenia naturalne: zagrożenie metanowe: IV kategoria, zagrożenie wybuchem pyłu węglowego: klasa B, zagrożenie działaniem pyłów szkodliwych dla zdrowia: występuje, zagrożenie pożarowe: I grupa samozapalności (4łg), II grupa samozapalności (4łd), zagrożenie wodne: I stopień, zagrożenie tąpaniami: I stopień, zagrożenie wyrzutami metanu i skał: zagrożony do ZWMS, zagrożenie temperaturowe: temperatura górotworu 39 41ºC, spodziewane zaburzenia geologiczne: uskoki o zrzutach,4 2m, zagrożenie radiacyjne: nie występuje. Urabianie w ścianie G-4, odbywało się będzie dwukierunkowo za pomocą kombajnu ścianowego KSW-114EZ. Kombajn ścianowy poruszał się po przenośniku typu RYBNIK-11, wykonując zabiór o głębokości do,8m. Obudowę ściany G-4 stanowiły sekcje obudowy zmechanizowanej typu TAGOR-23/54-POz oraz TAGOR-23/54-POz/S. 2

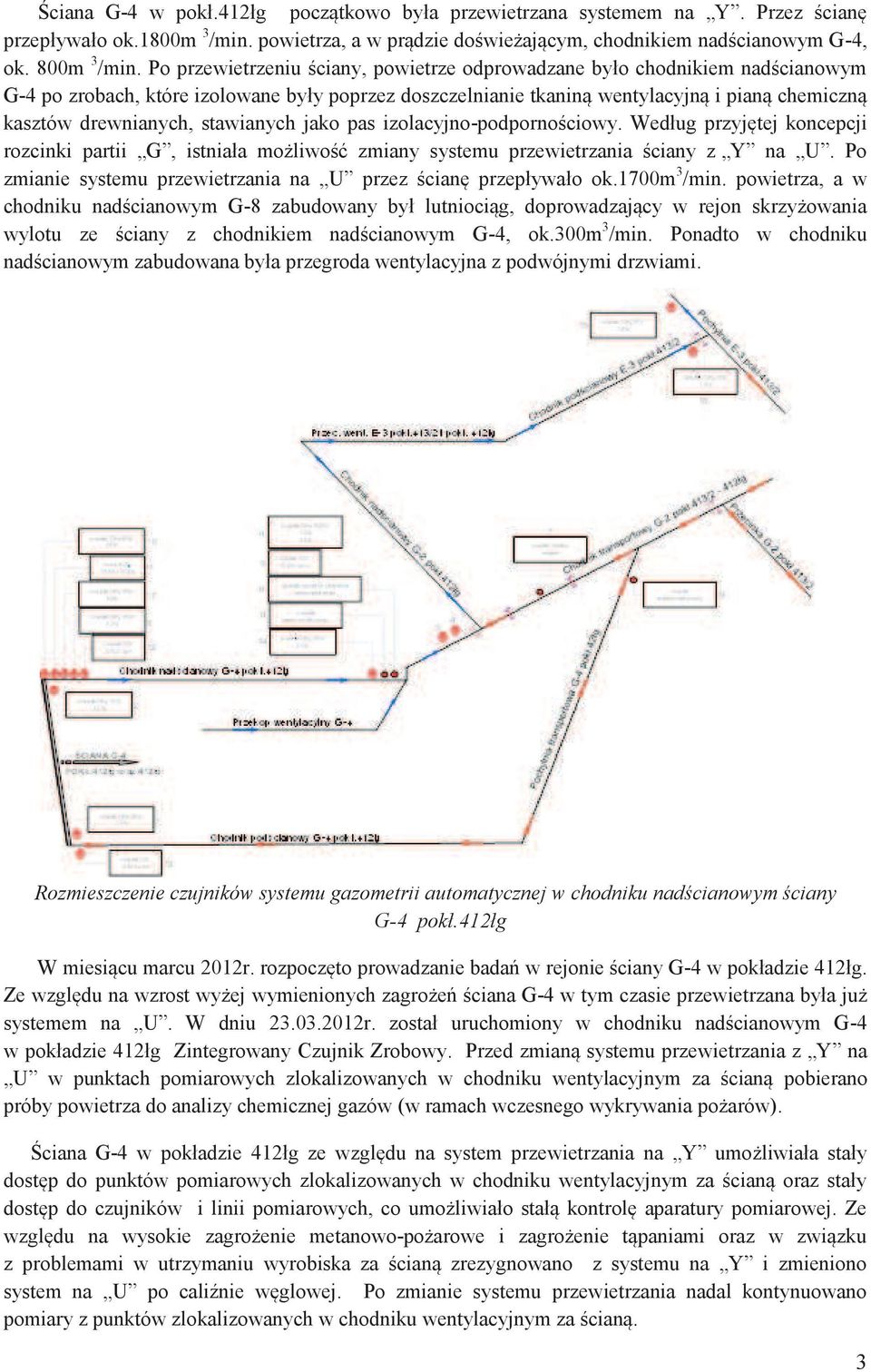

4 Ściana G-4 w pokł.4łg początkowo była przewietrzana systemem na Y. Przez ścianę przepływało ok.18m 3 /min. powietrza, a w prądzie doświeżającym, chodnikiem nadścianowym G-4, ok. 8m 3 /min. Po przewietrzeniu ściany, powietrze odprowadzane było chodnikiem nadścianowym G-4 po zrobach, które izolowane były poprzez doszczelnianie tkaniną wentylacyjną i pianą chemiczną kasztów drewnianych, stawianych jako pas izolacyjno-podpornościowy. Według przyjętej koncepcji rozcinki partii G, istniała możliwość zmiany systemu przewietrzania ściany z Y na U. Po zmianie systemu przewietrzania na U przez ścianę przepływało ok.17m 3 /min. powietrza, a w chodniku nadścianowym G-8 zabudowany był lutniociąg, doprowadzający w rejon skrzyżowania wylotu ze ściany z chodnikiem nadścianowym G-4, ok.3m 3 /min. Ponadto w chodniku nadścianowym zabudowana była przegroda wentylacyjna z podwójnymi drzwiami. Rozmieszczenie czujników systemu gazometrii automatycznej w chodniku nadścianowym ściany G-4 pokł.4łg W miesiącu marcu 22r. rozpoczęto prowadzanie badań w rejonie ściany G-4 w pokładzie 4łg. Ze względu na wzrost wyżej wymienionych zagrożeń ściana G-4 w tym czasie przewietrzana była już systemem na U. W dniu r. został uruchomiony w chodniku nadścianowym G-4 w pokładzie 4łg Zintegrowany Czujnik Zrobowy. Przed zmianą systemu przewietrzania z Y na U w punktach pomiarowych zlokalizowanych w chodniku wentylacyjnym za ścianą pobierano próby powietrza do analizy chemicznej gazów (w ramach wczesnego wykrywania pożarów). Ściana G-4 w pokładzie 4łg ze względu na system przewietrzania na Y umożliwiała stały dostęp do punktów pomiarowych zlokalizowanych w chodniku wentylacyjnym za ścianą oraz stały dostęp do czujników i linii pomiarowych, co umożliwiało stałą kontrolę aparatury pomiarowej. Ze względu na wysokie zagrożenie metanowo-pożarowe i zagrożenie tąpaniami oraz w związku z problemami w utrzymaniu wyrobiska za ścianą zrezygnowano z systemu na Y i zmieniono system na U po caliźnie węglowej. Po zmianie systemu przewietrzania nadal kontynuowano pomiary z punktów zlokalizowanych w chodniku wentylacyjnym za ścianą. 3

5 W celu zobrazowania sposobu zabudowy i podłączenia do układu pomiarowego kolejnych rur pomiarowych i linii wężowych, sporządzane były schematy zabudowy ww. elementów instalacji w odniesieniu do aktualnej sytuacji w wyrobisku górniczym. Na schematach oznaczono m.in. następujące dane: daty zabudowy wygrodzeń w chodniku oraz kolejnych rur pomiarowych, kilometraże w miejscu ich zabudowy, numeracja kolejnych linii pomiarowych, kierunki przepływu powietrza oraz rozmieszczenie pomocniczych urządzeń wentylacyjnych. Schematy aktualizowane były na bieżąco, tj. po zabudowie kolejnego elementu instalacji pomiarowej. Schemat zabudowy rury pomiarowej oraz wygrodzeń w chodniku nadścianowym G-4 pokł.4łg Jeszcze przed zmianą sposobu przewietrzania ściany G-4, w chodniku nadścianowym G-4 (odprowadzającym powietrze ze ściany) zabudowano dwie rury pomiarowe w odległościach około 1 m (rura nr 1) oraz około 5 m (rura nr 2) za ścianą G-4. Rury te zostały wprowadzone do zrobów ściany G-4 poprzez tzw. pas izolacyjno-podpornościowy, wykonany z kasztów drewnianych, uszczelnionych tkaniną wentylacyjną i pianą chemiczną. Do rur pomiarowych przyłączono linie węża chromatograficznego, które doprowadzone zostały do miejsca zabudowy układu pomiarowego. Po zmianie sposobu przewietrzania ściany G-4, rury te, wraz z odcinkami linii wężowych, pozostały w otamowanej części chodnika nadścianowego G-4. Linie te kolejno podłączano do układu pomiarowego. Z linii tych pobierane były próby pipetowe do analizy laboratoryjnej gazów. Z uwagi na stan zagrożeń w tym rejonie, a zwłaszcza wysoki stan zagrożenia tąpaniami wzmożoną aktywność sejsmiczną w tym rejonie, co spowodowało konieczność wprowadzenia strefy szczególnego zagrożenia tąpaniami, doszło do problemów z prowadzeniem obserwacji i pomiarów w tym rejonie Prowadzenie obserwacji w zrobach ściany F-1 w pokładzie 46/1. Jako miejsce badań poligonowych i długookresowej obserwacji został wybrany przez JSW S.A. rejon ściany F-1 partia F w KWK Borynia-Zofiówka Ruch Zofiówka. Ruch ściany F-1 prowadzony jest w warunkach specjalnych: - w warunkach zagrożenia metanowego czwartej kategorii, - w warunkach zagrożenia wyrzutami metanu i skał. 4

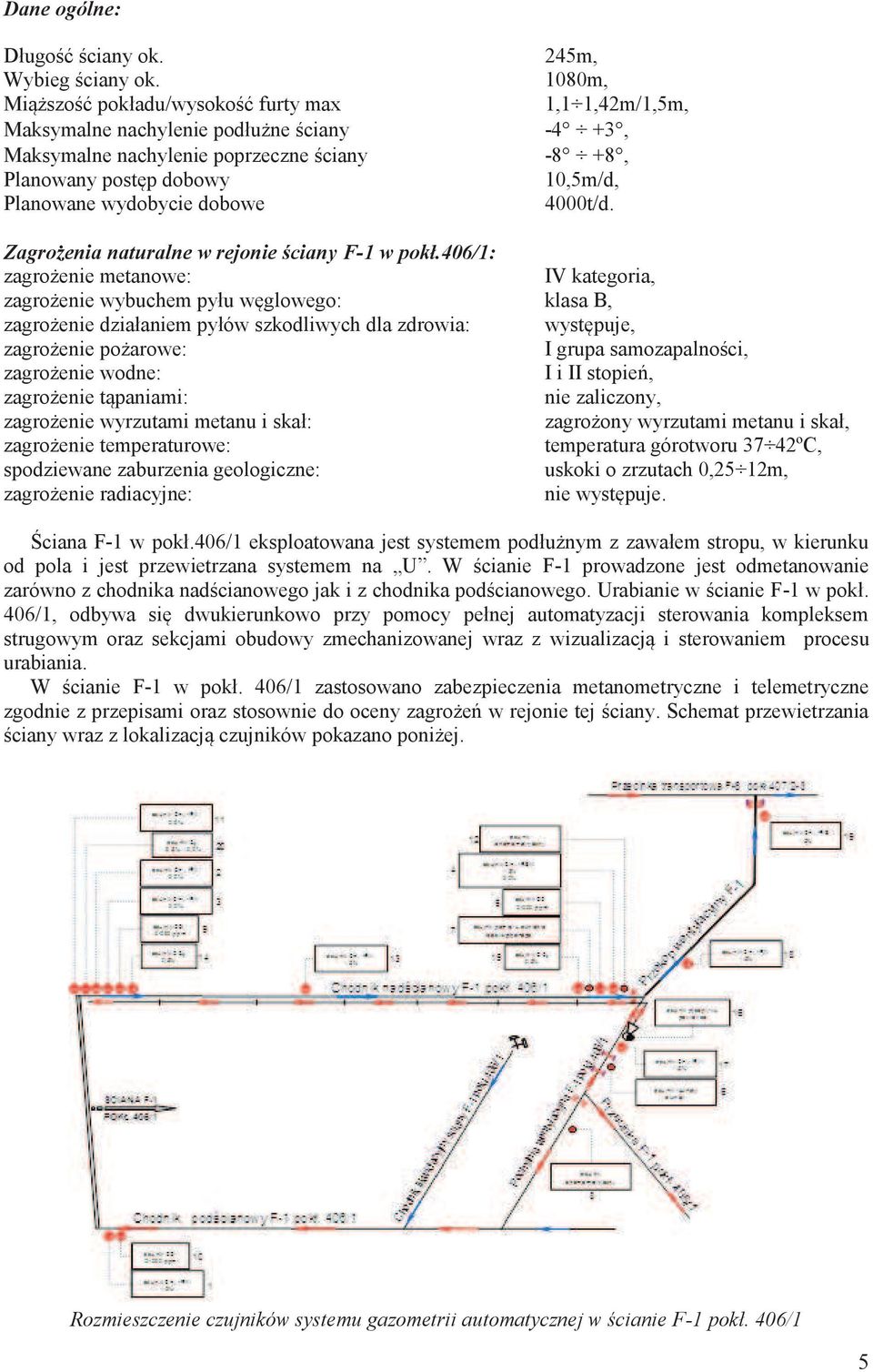

6 Dane ogólne: Długość ściany ok. 245m, Wybieg ściany ok. 18m, Miąższość pokładu/wysokość furty max 1,1 1,42m/1,5m, Maksymalne nachylenie podłużne ściany -4 +3, Maksymalne nachylenie poprzeczne ściany -8 +8, Planowany postęp dobowy 1,5m/d, Planowane wydobycie dobowe 4t/d. Zagrożenia naturalne w rejonie ściany F-1 w pokł.46/1: zagrożenie metanowe: IV kategoria, zagrożenie wybuchem pyłu węglowego: klasa B, zagrożenie działaniem pyłów szkodliwych dla zdrowia: występuje, zagrożenie pożarowe: I grupa samozapalności, zagrożenie wodne: I i II stopień, zagrożenie tąpaniami: nie zaliczony, zagrożenie wyrzutami metanu i skał: zagrożony wyrzutami metanu i skał, zagrożenie temperaturowe: temperatura górotworu 37 42ºC, spodziewane zaburzenia geologiczne: uskoki o zrzutach,25 m, zagrożenie radiacyjne: nie występuje. Ściana F-1 w pokł.46/1 eksploatowana jest systemem podłużnym z zawałem stropu, w kierunku od pola i jest przewietrzana systemem na U. W ścianie F-1 prowadzone jest odmetanowanie zarówno z chodnika nadścianowego jak i z chodnika podścianowego. Urabianie w ścianie F-1 w pokł. 46/1, odbywa się dwukierunkowo przy pomocy pełnej automatyzacji sterowania kompleksem strugowym oraz sekcjami obudowy zmechanizowanej wraz z wizualizacją i sterowaniem procesu urabiania. W ścianie F-1 w pokł. 46/1 zastosowano zabezpieczenia metanometryczne i telemetryczne zgodnie z przepisami oraz stosownie do oceny zagrożeń w rejonie tej ściany. Schemat przewietrzania ściany wraz z lokalizacją czujników pokazano poniżej. Rozmieszczenie czujników systemu gazometrii automatycznej w ścianie F-1 pokł. 46/1 5

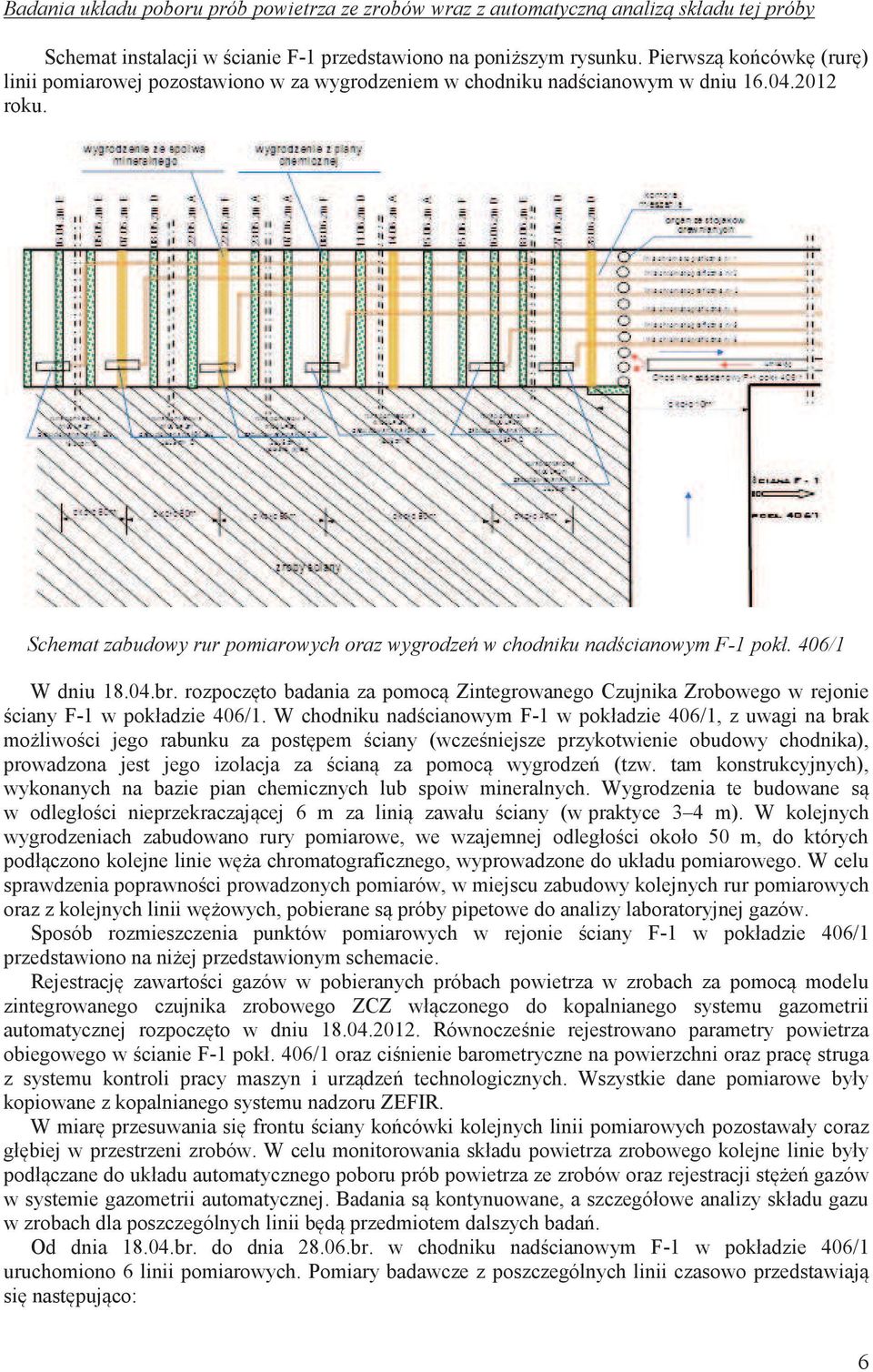

7 Badania układu poboru prób powietrza ze zrobów wraz z automatyczną analizą składu tej próby Schemat instalacji w ścianie F-1 przedstawiono na poniższym rysunku. Pierwszą końcówkę (rurę) linii pomiarowej pozostawiono w za wygrodzeniem w chodniku nadścianowym w dniu roku. Schemat zabudowy rur pomiarowych oraz wygrodzeń w chodniku nadścianowym F-1 pokł. 46/1 W dniu 18..br. rozpoczęto badania za pomocą Zintegrowanego Czujnika Zrobowego w rejonie ściany F-1 w pokładzie 46/1. W chodniku nadścianowym F-1 w pokładzie 46/1, z uwagi na brak możliwości jego rabunku za postępem ściany (wcześniejsze przykotwienie obudowy chodnika), prowadzona jest jego izolacja za ścianą za pomocą wygrodzeń (tzw. tam konstrukcyjnych), wykonanych na bazie pian chemicznych lub spoiw mineralnych. Wygrodzenia te budowane są w odległości nieprzekraczającej 6 m za linią zawału ściany (w praktyce 3 4 m). W kolejnych wygrodzeniach zabudowano rury pomiarowe, we wzajemnej odległości około 5 m, do których podłączono kolejne linie węża chromatograficznego, wyprowadzone do układu pomiarowego. W celu sprawdzenia poprawności prowadzonych pomiarów, w miejscu zabudowy kolejnych rur pomiarowych oraz z kolejnych linii wężowych, pobierane są próby pipetowe do analizy laboratoryjnej gazów. Sposób rozmieszczenia punktów pomiarowych w rejonie ściany F-1 w pokładzie 46/1 przedstawiono na niżej przedstawionym schemacie. Rejestrację zawartości gazów w pobieranych próbach powietrza w zrobach za pomocą modelu zintegrowanego czujnika zrobowego ZCZ włączonego do kopalnianego systemu gazometrii automatycznej rozpoczęto w dniu Równocześnie rejestrowano parametry powietrza obiegowego w ścianie F-1 pokł. 46/1 oraz ciśnienie barometryczne na powierzchni oraz pracę struga z systemu kontroli pracy maszyn i urządzeń technologicznych. Wszystkie dane pomiarowe były kopiowane z kopalnianego systemu nadzoru ZEFIR. W miarę przesuwania się frontu ściany końcówki kolejnych linii pomiarowych pozostawały coraz głębiej w przestrzeni zrobów. W celu monitorowania składu powietrza zrobowego kolejne linie były podłączane do układu automatycznego poboru prób powietrza ze zrobów oraz rejestracji stężeń gazów w systemie gazometrii automatycznej. Badania są kontynuowane, a szczegółowe analizy składu gazu w zrobach dla poszczególnych linii będą przedmiotem dalszych badań. Od dnia 18..br. do dnia 28.6.br. w chodniku nadścianowym F-1 w pokładzie 46/1 uruchomiono 6 linii pomiarowych. Pomiary badawcze z poszczególnych linii czasowo przedstawiają się następująco: 6

8 Tabela Podłączenia linii chromatograficznych do systemu monitorowania w I półroczu 22 Linia Czas pobierania prób Czas pobierania prób Uwagi nr od dnia zabudowy do dnia wymiany układu pomiarowego nr po wymianie układu pomiarowego nr nr nr nr do nadal W drugim półroczu 22, okresie od.7.22r. do r. w chodniku nadścianowym F-1 w pokładzie 46/1, z wcześniej zabudowanych linii pomiarowych prowadzono pomiary badawcze. Tabela Podłączenia linii chromatograficznych do systemu monitorowania w II półroczu 22 Linia Czas pobierania prób Czas pobierania prób Uwagi nr , nr nr nr W okresie od.7.22r. do r. w chodniku nadścianowym F-1 w pokładzie 46/1 zabudowano dodatkowo 3 kolejne linie pomiarowe. Tabela Podłączenia dodatkowych linii do systemu monitorowania w II półroczu 22 Linia Czas pobierania prób Czas pobierania prób Uwagi nr nr nr Linię pomiarową nr 9 zabudowano na kilometrażu ok.122, tj. na ok. 5m przed planowanym miejscem zakończenia ściany F-1 w pokładzie 46/1. Na bieżąco za postępem ściany na tym odcinku jej biegu, w chodniku nadścianowym F-1 prowadzono w dalszym ciągu zabudowę kolejnych wygrodzeń w postaci tam konstrukcyjnych na bazie pian chemicznych lub spoiw mineralnych. Na kolejnym rysunku przedstawiono rozmieszczenie kolejnych wygrodzeń w chodniku nadścianowym F-1, budowanych za postępem ściany F-1 w pokładzie 46/1 oraz ostatecznego wygrodzenia, zabudowanego po zakończeniu eksploatacji ściany i wyłączeniu lutniociągu doświeżającego etap przygotowania ściany do likwidacji. 7

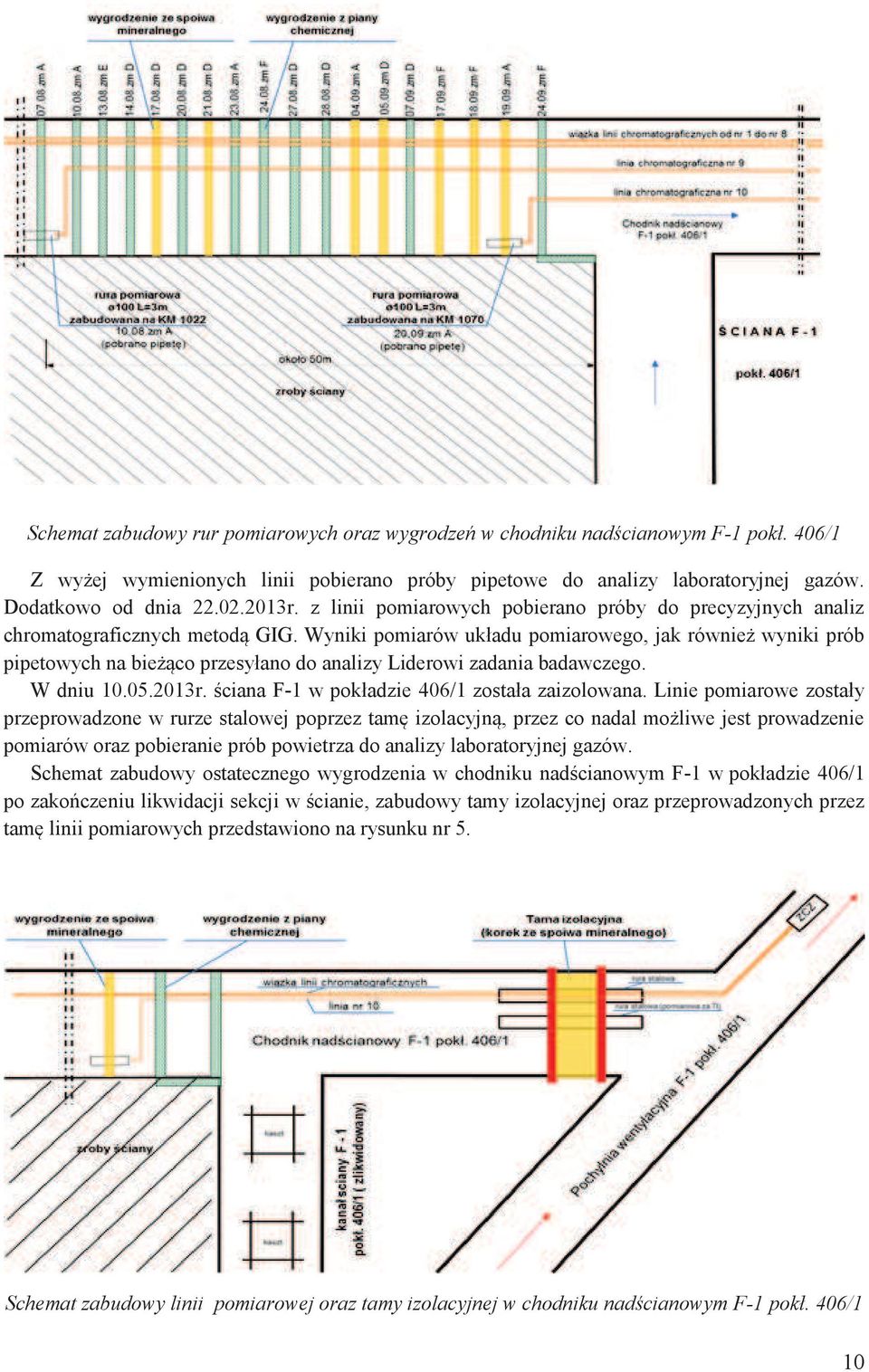

9 Schemat zabudowy rur pomiarowych oraz wygrodzeń w chodniku nadścianowym F-1 pokł. 46/1 Schemat zabudowy rur pomiarowych oraz wygrodzeń w chodniku nadścianowym F-1 pokł. 46/1 Niezależnie od pomiarów automatycznych prowadzono okresowe pobieranie prób powietrza z tych samych końcówek węży do analiz chemicznych w laboratorium kopalnianym w celach weryfikacji. Wyniki tych analiz oraz porównanie wyników z pomiarami automatycznymi będzie przedmiotem dalszych badań będzie próba weryfikacji pomiarów automatycznych z tymi uzyskiwanymi tradycyjnymi metodami. Przykładowy wynik analizy składu powietrza w próbie zrobowej pokazano poniżej. 8

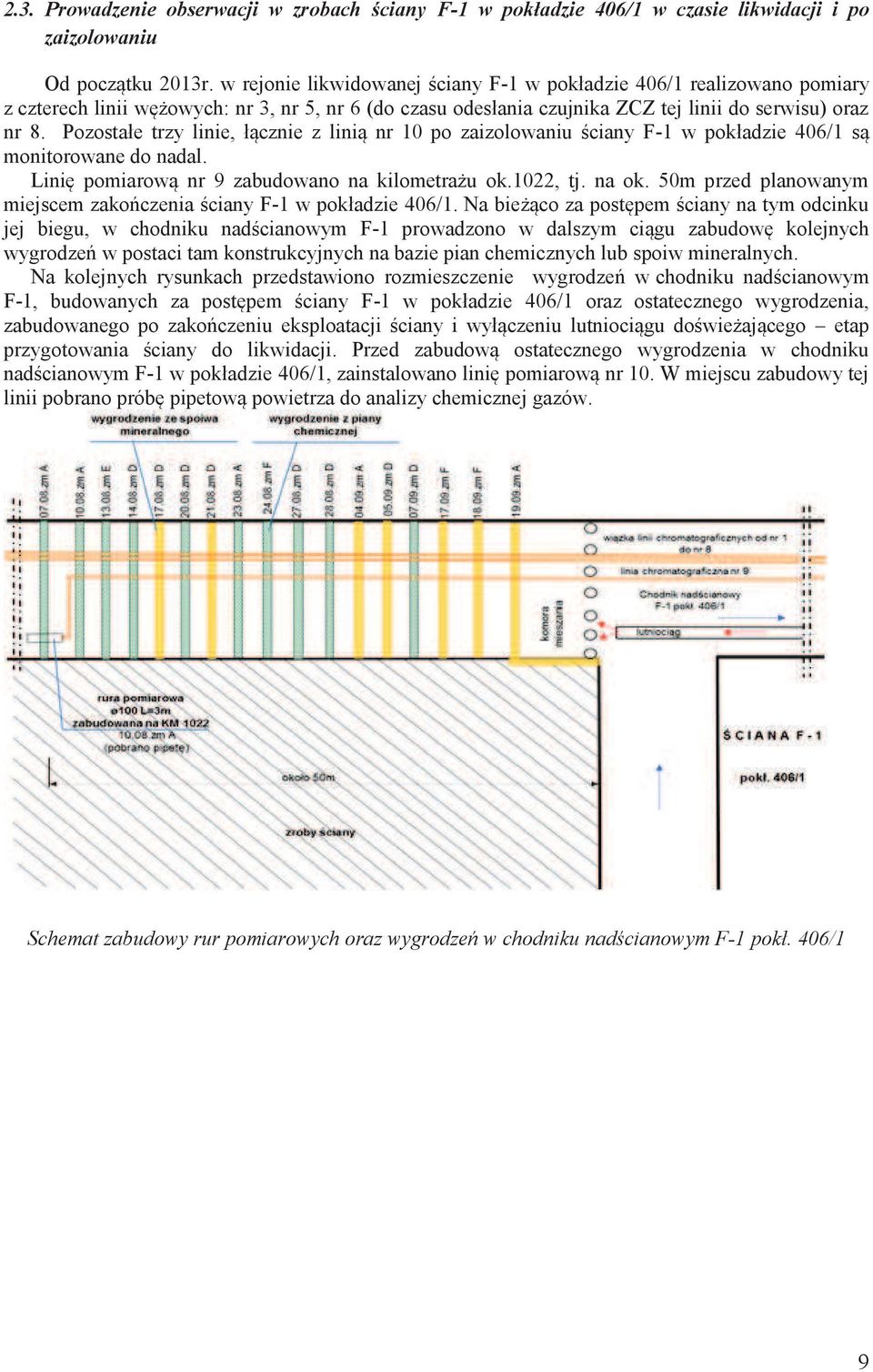

10 2.3. Prowadzenie obserwacji w zrobach ściany F-1 w pokładzie 46/1 w czasie likwidacji i po zaizolowaniu Od początku 23r. w rejonie likwidowanej ściany F-1 w pokładzie 46/1 realizowano pomiary z czterech linii wężowych: nr 3, nr 5, nr 6 (do czasu odesłania czujnika ZCZ tej linii do serwisu) oraz nr 8. Pozostałe trzy linie, łącznie z linią nr 1 po zaizolowaniu ściany F-1 w pokładzie 46/1 są monitorowane do nadal. Linię pomiarową nr 9 zabudowano na kilometrażu ok.122, tj. na ok. 5m przed planowanym miejscem zakończenia ściany F-1 w pokładzie 46/1. Na bieżąco za postępem ściany na tym odcinku jej biegu, w chodniku nadścianowym F-1 prowadzono w dalszym ciągu zabudowę kolejnych wygrodzeń w postaci tam konstrukcyjnych na bazie pian chemicznych lub spoiw mineralnych. Na kolejnych rysunkach przedstawiono rozmieszczenie wygrodzeń w chodniku nadścianowym F-1, budowanych za postępem ściany F-1 w pokładzie 46/1 oraz ostatecznego wygrodzenia, zabudowanego po zakończeniu eksploatacji ściany i wyłączeniu lutniociągu doświeżającego etap przygotowania ściany do likwidacji. Przed zabudową ostatecznego wygrodzenia w chodniku nadścianowym F-1 w pokładzie 46/1, zainstalowano linię pomiarową nr 1. W miejscu zabudowy tej linii pobrano próbę pipetową powietrza do analizy chemicznej gazów. Schemat zabudowy rur pomiarowych oraz wygrodzeń w chodniku nadścianowym F-1 pokł. 46/1 9

11 Schemat zabudowy rur pomiarowych oraz wygrodzeń w chodniku nadścianowym F-1 pokł. 46/1 Z wyżej wymienionych linii pobierano próby pipetowe do analizy laboratoryjnej gazów. Dodatkowo od dnia r. z linii pomiarowych pobierano próby do precyzyjnych analiz chromatograficznych metodą GIG. Wyniki pomiarów układu pomiarowego, jak również wyniki prób pipetowych na bieżąco przesyłano do analizy Liderowi zadania badawczego. W dniu 1..23r. ściana F-1 w pokładzie 46/1 została zaizolowana. Linie pomiarowe zostały przeprowadzone w rurze stalowej poprzez tamę izolacyjną, przez co nadal możliwe jest prowadzenie pomiarów oraz pobieranie prób powietrza do analizy laboratoryjnej gazów. Schemat zabudowy ostatecznego wygrodzenia w chodniku nadścianowym F-1 w pokładzie 46/1 po zakończeniu likwidacji sekcji w ścianie, zabudowy tamy izolacyjnej oraz przeprowadzonych przez tamę linii pomiarowych przedstawiono na rysunku nr 5. Schemat zabudowy linii pomiarowej oraz tamy izolacyjnej w chodniku nadścianowym F-1 pokł. 46/1 1

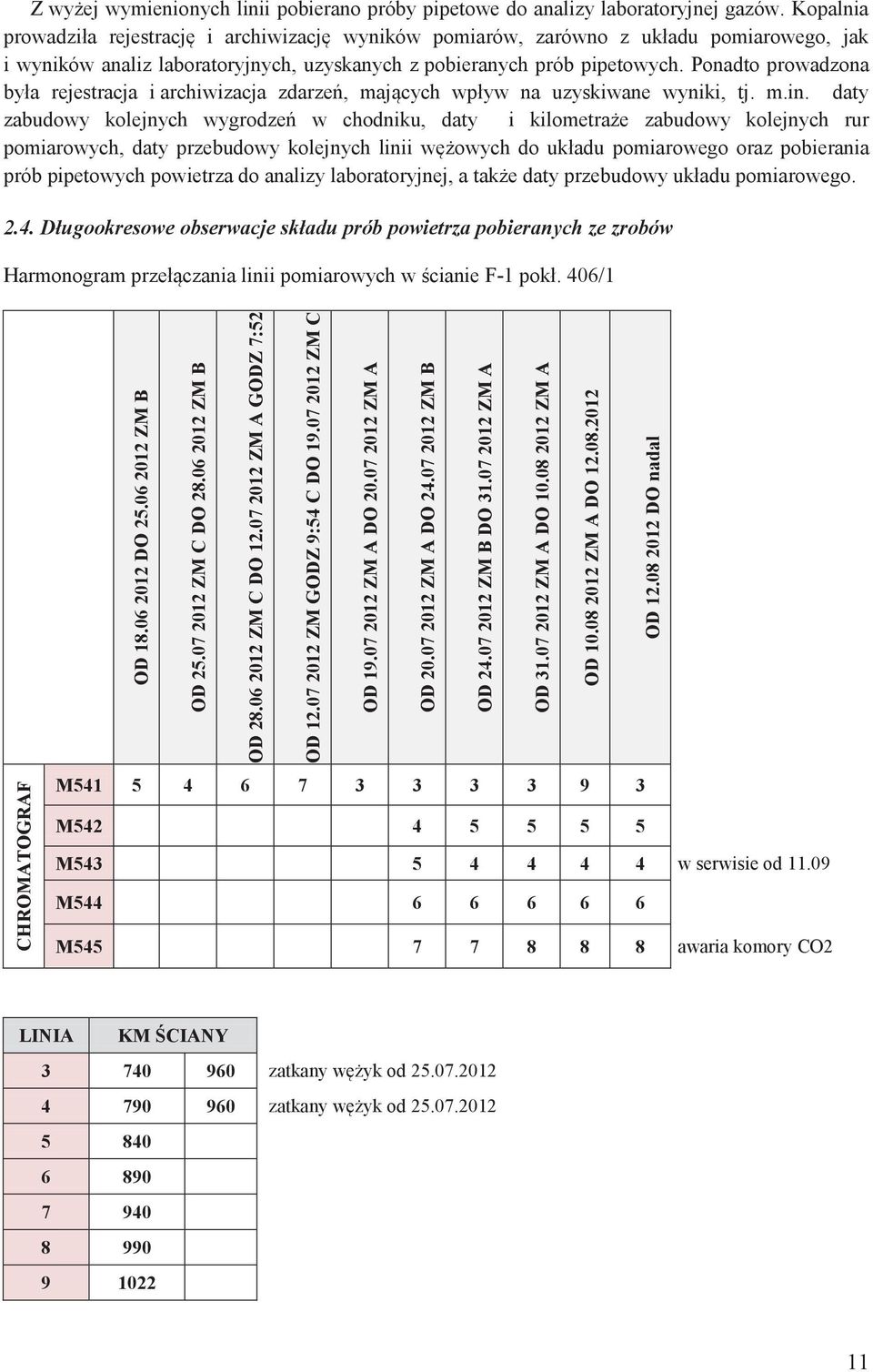

12 Z wyżej wymienionych linii pobierano próby pipetowe do analizy laboratoryjnej gazów. Kopalnia prowadziła rejestrację i archiwizację wyników pomiarów, zarówno z układu pomiarowego, jak i wyników analiz laboratoryjnych, uzyskanych z pobieranych prób pipetowych. Ponadto prowadzona była rejestracja i archiwizacja zdarzeń, mających wpływ na uzyskiwane wyniki, tj. m.in. daty zabudowy kolejnych wygrodzeń w chodniku, daty i kilometraże zabudowy kolejnych rur pomiarowych, daty przebudowy kolejnych linii wężowych do układu pomiarowego oraz pobierania prób pipetowych powietrza do analizy laboratoryjnej, a także daty przebudowy układu pomiarowego Długookresowe obserwacje składu prób powietrza pobieranych ze zrobów Harmonogram przełączania linii pomiarowych w ścianie F-1 pokł. 46/1 CHROMATOGRAF OD DO ZM B OD ZM C DO ZM B OD ZM C DO.7 22 ZM A GODZ 7:52 OD.7 22 ZM GODZ 9:54 C DO ZM C OD ZM A DO ZM A OD ZM A DO ZM B OD ZM B DO ZM A OD ZM A DO ZM A OD ZM A DO.8.22 OD.8 22 DO nadal M M M w serwisie od 11. M M awaria komory CO2 LINIA KM ŚCIANY zatkany wężyk od zatkany wężyk od

13 Głębokość zanurzenia linii pomiarowych w zrobach ściany F-1 pokł. 46/1 Linia 3 data KM linii KM ściany głęb.w zrob odłączono linię 9, podłaczono linię KM 184 jest ostateczny Linia głęb.w zrob. KM ściany 8 Linia 4 data KM linii KM ściany głęb.w zrob Linia głęb.w zrob. KM ściany

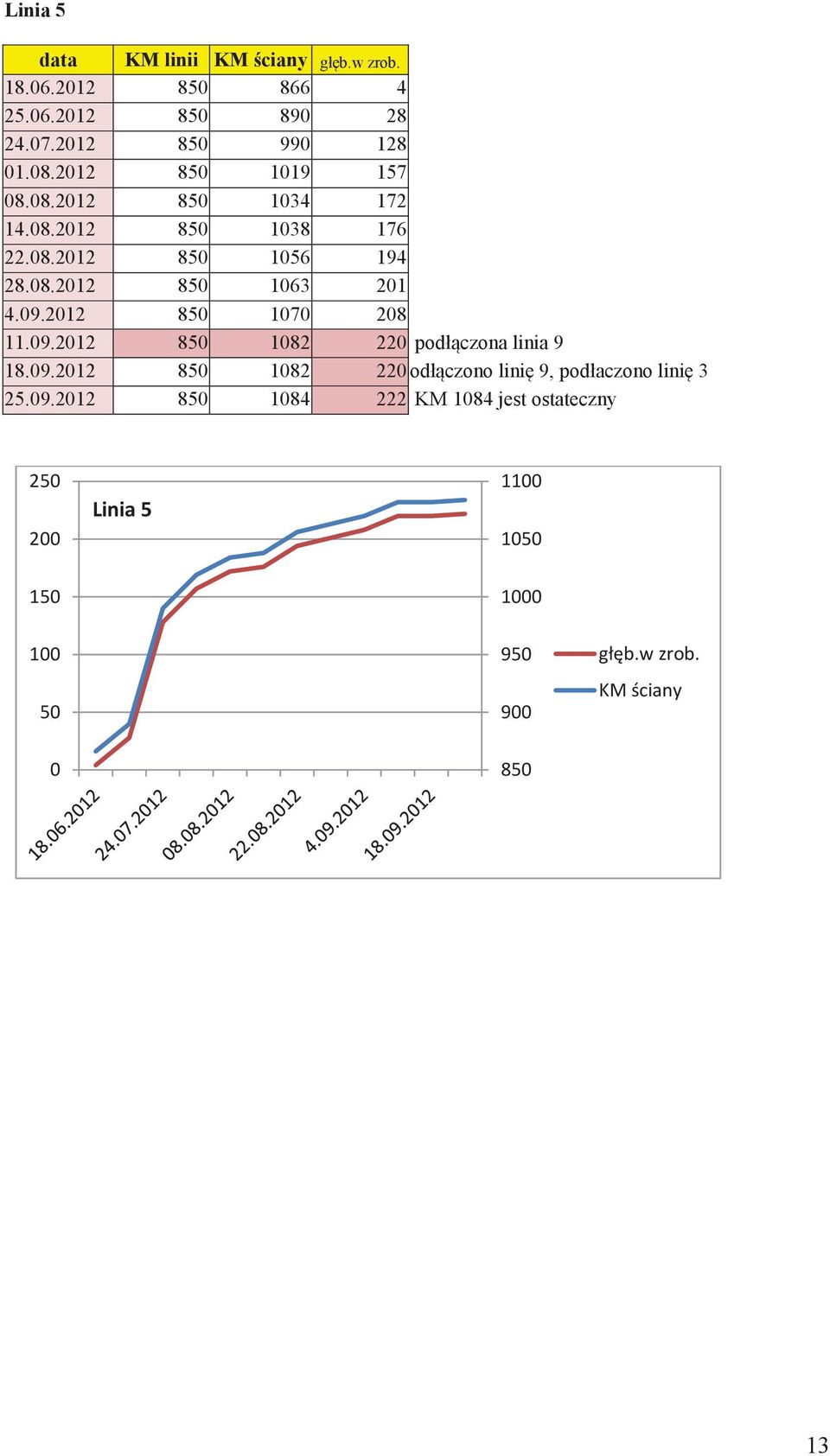

14 Linia 5 data KM linii KM ściany głęb.w zrob podłączona linia odłączono linię 9, podłaczono linię KM 184 jest ostateczny 25 2 Linia głęb.w zrob. KM ściany 85 13

15 Linia 6 data KM linii KM ściany głęb.w zrob Linia głęb.w zrob. KM ściany 14

16 Linia 8 data KM linii KM ściany głęb.w zrob Linia głęb.w zrob. KM ściany 99 Linia 9 data KM linii KM ściany głęb.w zrob podłączona linia Linia głęb.w zrob. KM ściany 15

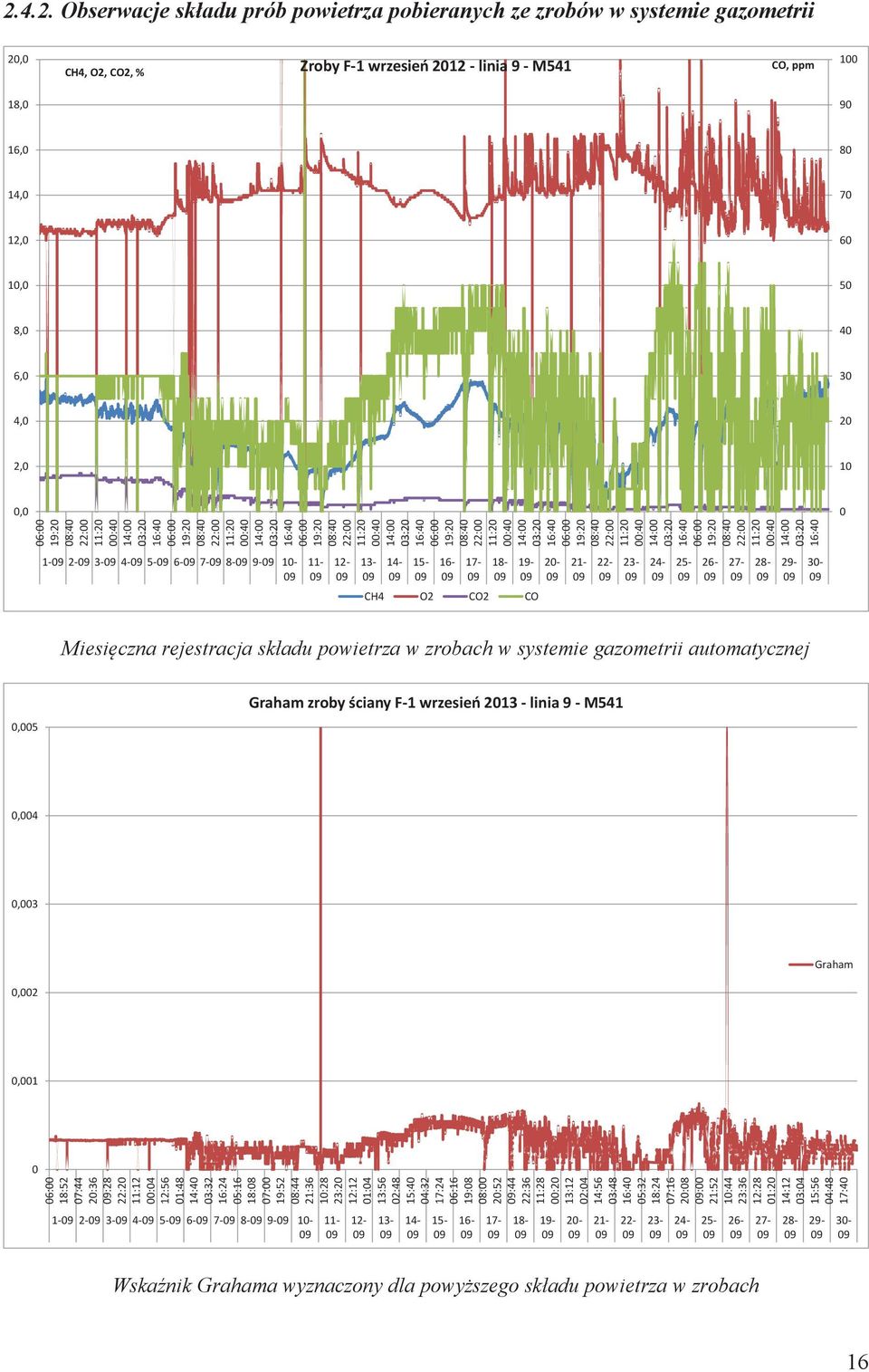

17 Obserwacje składu prób powietrza pobieranych ze zrobów w systemie gazometrii 2, CH4, O2, CO2, % Zroby F-1 wrzesień 22 - linia 9 - M541 CO, ppm 1 18, 9 16, 8 14, 7, 6 1, 5 8, 4 6, 3 4, 2 2, 1, 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16: CH4 O2 CO2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej, Graham zroby ściany F-1 wrzesień 23 - linia 9 - M541,, Graham,2, 18:52 7:44 2:36 :28 22:2 11: : :56 :48 14:4 :32 16:24 :16 18:8 7: 19:52 8:44 21:36 1:28 23:2 : : 13:56 2:48 15:4 :32 17:24 6:16 19:8 8: 2:52 :44 22:36 11:28 :2 13: 2: 14:56 :48 16:4 :32 18:24 7:16 2:8 : 21:52 1:44 23:36 :28 :2 14: : 15:56 :48 17: Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 16

18 CH4, O2, CO2, % Zroby F-1 wrzesień 22 - linia 8 - M545 CO, ppm 2, 1 15, 8 1, 6 4 5, 2, 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16: CH4 O2 CO2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej CH4, O2, CO2, % Zroby F-1 wrzesień 22 - linia 8 - M545 p, hpa 18 2, , 165 1, , 1 15, 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16: CH4 O2 CO2 CO ciśnienie Miesięczna rejestracja składu powietrza w zrobach i ciśnienia w systemie gazometrii automatycznej 17

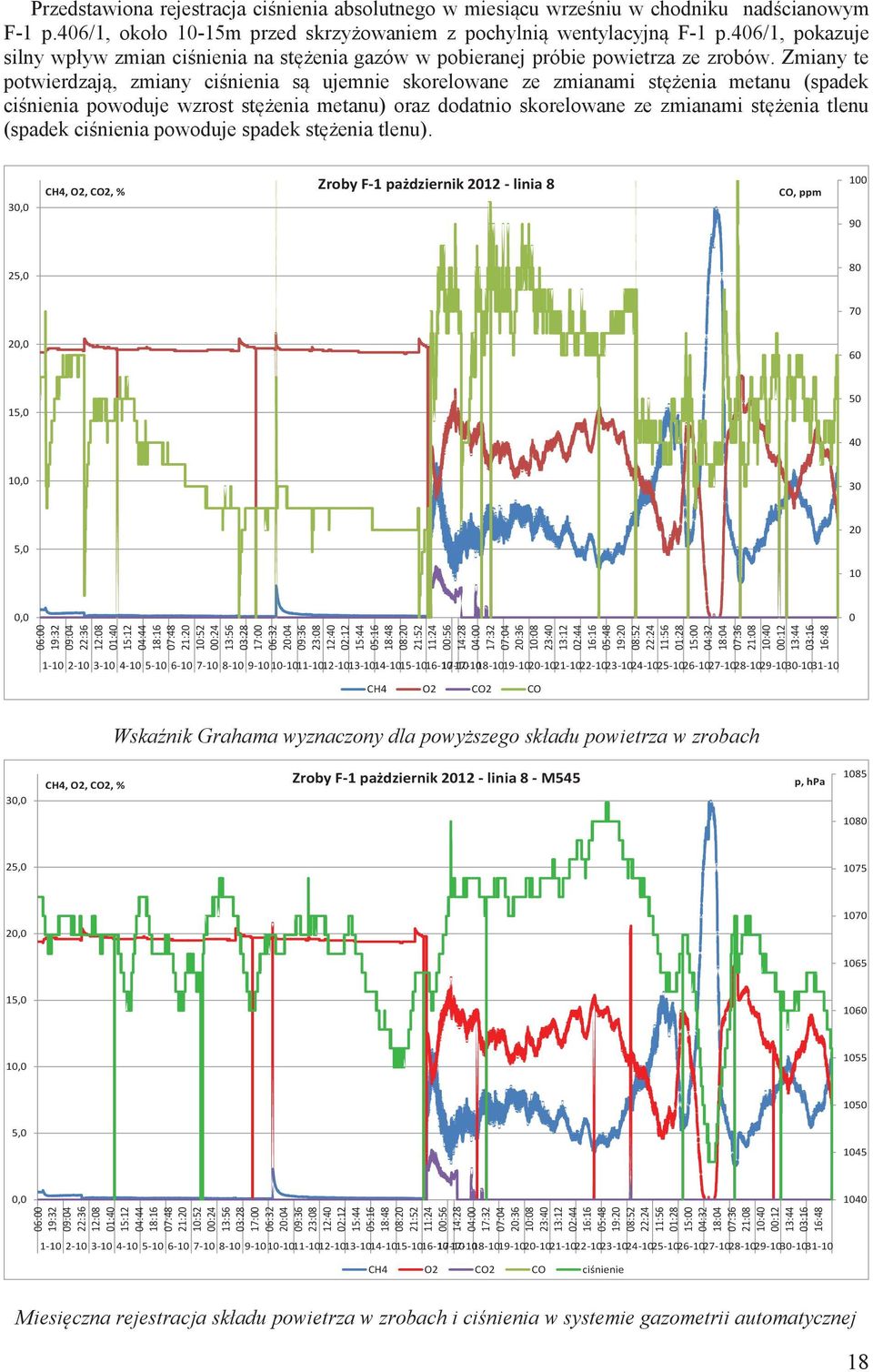

19 Przedstawiona rejestracja ciśnienia absolutnego w miesiącu wrześniu w chodniku nadścianowym F-1 p.46/1, około 1-15m przed skrzyżowaniem z pochylnią wentylacyjną F-1 p.46/1, pokazuje silny wpływ zmian ciśnienia na stężenia gazów w pobieranej próbie powietrza ze zrobów. Zmiany te potwierdzają, zmiany ciśnienia są ujemnie skorelowane ze zmianami stężenia metanu (spadek ciśnienia powoduje wzrost stężenia metanu) oraz dodatnio skorelowane ze zmianami stężenia tlenu (spadek ciśnienia powoduje spadek stężenia tlenu). 3, CH4, O2, CO2, % Zroby F-1 pażdziernik 22 - linia 8 CO, ppm , 8 7 2, 6 15, 5 4 1, 3 2 5, 1, 19:32 : 22:36 :8 :4 15: :44 18:16 7:48 21:2 1:52 :24 13:56 :28 17: 6:32 2: :36 23:8 :4 2: 15:44 :16 18:48 8:2 21:52 11:24 :56 14:28 : 17:32 7: 2:36 1:8 23:4 13: 2:44 16:16 :48 19:2 8:52 22:24 11:56 :28 15: :32 18: 7:36 21:8 1:4 : 13:44 :16 16: CH4 O2 CO2 CO Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 3, CH4, O2, CO2, % Zroby F-1 pażdziernik 22 - linia 8 - M545 p, hpa , , , 16 1, , 15, 19:32 : 22:36 :8 :4 15: :44 18:16 7:48 21:2 1:52 :24 13:56 :28 17: 6:32 2: :36 23:8 :4 2: 15:44 :16 18:48 8:2 21:52 11:24 :56 14:28 : 17:32 7: 2:36 1:8 23:4 13: 2:44 16:16 :48 19:2 8:52 22:24 11:56 :28 15: :32 18: 7:36 21:8 1:4 : 13:44 :16 16: CH4 O2 CO2 CO ciśnienie Miesięczna rejestracja składu powietrza w zrobach i ciśnienia w systemie gazometrii automatycznej 18

20 Przedstawiona rejestracja ciśnienia absolutnego w miesiącu październiku w chodniku nadścianowym F-1 p.46/1, około 1-15m przed skrzyżowaniem z pochylnią wentylacyjną F-1 p.46/1, pokazuje silny wpływ zmian ciśnienia na stężenia gazów w pobieranej próbie powietrza ze zrobów. Zmiany te potwierdzają, zmiany ciśnienia są ujemnie skorelowane ze zmianami stężenia metanu (spadek ciśnienia powoduje wzrost stężenia metanu) oraz dodatnio skorelowane ze zmianami stężenia tlenu (spadek ciśnienia powoduje spadek stężenia tlenu). 4, CH4, O2, CO2, % F-1 zroby listopad 22 - M545 CO, ppm 35, 1 3, 25, 8 2, 6 15, 4 1, 5, 2, 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2:24 15:36 : 1:48 2: CH4 O2 CO CO2 Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej 19

21 Brak Grahama - Uszkodzony CO2 4, CH4, O2, % F-1 zroby listopad 22 - M545 p, hpa 1 35, 18 3, 25, 17 2, 16 15, 1 1, 5, 1, 15:47 :34 11:21 21:8 6:55 16:42 2:29 :16 22: 7:5 17:37 :24 13:11 22:58 8:45 18:32 :19 14:6 23:53 :4 19:27 :14 15: :48 1:35 2:22 6: 15:56 :43 11:3 21:17 7: 16:51 2:38 :25 22: 7:59 17:46 :33 13:2 23:7 8:54 18:41 :28 14:15 :2 :49 19:36 :23 15:1 :57 1:44 2: CH4 O2 CO CO2 ciśnienie Miesięczna rejestracja składu powietrza w zrobach i ciśnienia w systemie gazometrii automatycznej Przedstawiona rejestracja ciśnienia absolutnego w miesiącu listopadzie w chodniku nadścianowym F-1 p.46/1, około 1-15m przed skrzyżowaniem z pochylnią wentylacyjną F-1 p.46/1, pokazuje silny wpływ zmian ciśnienia na stężenia gazów w pobieranej próbie powietrza ze zrobów. Zmiany te potwierdzają, zmiany ciśnienia są ujemnie skorelowane ze zmianami stężenia metanu (spadek ciśnienia powoduje wzrost stężenia metanu) oraz dodatnio skorelowane ze zmianami stężenia tlenu (spadek ciśnienia powoduje spadek stężenia tlenu). 2

22 2, CH4, O2, CO2, % Zroby F-1 grudzień 22 - linia 8 CO, ppm 8 18, 16, 14,, , 4 8, 6, 4, 2, 3 2 1, 19:47 :34 23:21 13:8 2:55 16:42 6:29 2:16 1: 23:5 13:37 :24 17:11 6:58 2:45 1:32 :19 14:6 :53 17:4 7:27 21:14 11: :48 14:35 :22 18: 7:56 21:43 11:3 :17 15: :51 18:38 8:25 22: 11:59 :46 15:33 :2 19:7 8:54 22:41 :28 2:15 16:2 :49 19:36 :23 23:1 :57 2:44 16: CH4 O2 CO2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej, Graham zroby ściany F-1 - grudzień 22 - linia 8,,,,,25,2 Graham,,, 21: :24 :36 18:48 1: : 16:24 7:36 22:48 14: : 2:24 11:36 2:48 18: : :24 15:36 6:48 22: 13: :24 19:36 1:48 2: 17: 8:24 23:36 14:48 21: :24 :36 18:48 1: : 16:24 7:36 22:48 14: : 2:24 11:36 2:48 18: : :24 15: Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 21

23 5, CH4, O2, CO2, % F-1 zroby styczeń 23 - M542 CO, ppm 2 45, 18 4, 16 35, 14 3, 25, 1 2, 8 15, 6 1, 4 5, 2, 19:47 :34 23:21 13:8 2:55 16:42 6:29 2:16 1: 23:5 13:37 :24 17:11 6:58 2:45 1:32 :19 14:6 :53 17:4 7:27 21:14 11: :48 14:35 :22 18: 7:56 21:43 11:3 :17 15: :51 18:38 8:25 22: 11:59 :46 15:33 :2 19:7 8:54 22:41 :28 2:15 16:2 :49 19:36 :23 23:1 :57 2:44 16: CH4 O2 CO2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej CH4, O2, CO2, % F-1 zroby styczeń 23 - M545 CO, ppm 8 2, , 5 1, 4 3 5, 2 1, 19:47 :34 23:21 13:8 2:55 16:42 6:29 2:16 1: 23:5 13:37 :24 17:11 6:58 2:45 1:32 :19 14:6 :53 17:4 7:27 21:14 11: :48 14:35 :22 18: 7:56 21:43 11:3 :17 15: :51 18:38 8:25 22: 11:59 :46 15:33 :2 19:7 8:54 22:41 :28 2:15 16:2 :49 19:36 :23 23:1 :57 2:44 16: CH4 O2 CO2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej 22

24 , Graham zroby ściany F-1 styczeń 23 - M545,8,6 Graham,,2 19:32 : 22:36 :8 :4 15: :44 18:16 7:48 21:2 1:52 :24 13:56 :28 17: 6:32 2: :36 23:8 :4 2: 15:44 :16 18:48 8:2 21:52 11:24 :56 14:28 : 17:32 7: 2:36 1:8 23:4 13: 2:44 16:16 :48 19:2 8:52 22:24 11:56 :28 15: :32 18: 7:36 21:8 1:4 : 13:44 :16 16: Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 2, CH4, O2, CO2, % F-1 zroby luty 23 - M543 CO, ppm , , 8 6 5, 4 2, 18:27 6:54 19:21 7:48 2:15 8:42 21: :36 22: 1:3 22:57 11:24 23:51 :18 :45 13: :39 14:6 2:33 15: :27 15:54 :21 16:48 :15 17:42 6: 18:36 7: 19:3 7:57 2:24 8:51 21:18 :45 22: 1:39 23:6 11:33 : :27 :54 13:21 :48 14:15 2:42 15: :36 16: :3 16:57 :24 17: CH4 O2 CO2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej 23

25 2, CH4, O2 % F-1 zroby luty 23 - M543 p, hpa 1 18, 16, 14,, , 17 8, 6, 4, 2, , 18:41 7:22 2: 8:44 21:25 1:6 22:47 11:28 : :5 :31 14: 2:53 15:34 :15 16:56 :37 18:18 6:59 19:4 8:21 21:2 :43 22:24 11: 23:46 :27 :8 13:49 2:3 15:11 :52 16:33 :14 17:55 6:36 19:17 7:58 2:39 :2 22: 1:42 23:23 : :45 13:26 2:7 14:48 :29 16:1 :51 17: CH4 O2 CO CO2 ciśnienie Miesięczna rejestracja składu powietrza w zrobach i ciśnienia w systemie gazometrii automatycznej Przedstawiona rejestracja ciśnienia absolutnego w miesiącu lutym w chodniku nadścianowym F-1 p.46/1, około 1-15m przed skrzyżowaniem z pochylnią wentylacyjną F-1 p.46/1, pokazuje silny wpływ zmian ciśnienia na stężenia gazów w pobieranej próbie powietrza ze zrobów. Zmiany te potwierdzają, zmiany ciśnienia są ujemnie skorelowane ze zmianami stężenia metanu (spadek ciśnienia powoduje wzrost stężenia metanu) oraz dodatnio skorelowane ze zmianami stężenia tlenu (spadek ciśnienia powoduje spadek stężenia tlenu). 24

26 ,2 Graham zroby ściany F-1 luty 23 - M543,,8,6 Graham,,2 18:14 6:28 18:42 6:56 19:1 7:24 19:38 7:52 2:6 8:2 2:34 8:48 21:2 :16 21:3 :44 21:58 1: 22:26 1:4 22:54 11:8 23:22 11:36 23:5 : :18 :32 :46 13: :14 13:28 :42 13:56 2:1 14:24 2:38 14:52 :6 15:2 :34 15:48 :2 16:16 :3 16:44 :58 17: :26 17:4 :54 18:8 6:22 18: Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 4, CH4, O2, CO2, % F-1 zroby marzec 23 - M543 CO, ppm 1 35, 9 8 3, 7 25, 6 2, 5 15, 4 3 1, 2 5, 1, 19:47 :34 23:21 13:8 2:55 16:42 6:29 2:16 1: 23:5 13:37 :24 17:11 6:58 2:45 1:32 :19 14:6 :53 17:4 7:27 21:14 11: :48 14:35 :22 18: 7:56 21:43 11:3 :17 15: :51 18:38 8:25 22: 11:59 :46 15:33 :2 19:7 8:54 22:41 :28 2:15 16:2 :49 19:36 :23 23:1 :57 2:44 16: CH4 O2 CO CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej 25

27 1 Graham zroby ściany F-1 marzec 23 - M543,9,8,7,6,5,4 Graham,3,2,1 19:18 8:36 21:54 11: :3 13:48 :6 16:24 :42 19: 8:18 21:36 1:54 : 13:3 2:48 16:6 :24 18:42 8: 21:18 1:36 23:54 13: 2:3 15:48 :6 18:24 7:42 21: 1:18 23:36 :54 2: 15:3 :48 18:6 7:24 2:42 1: 23:18 :36 :54 15: :3 17:48 7:6 2:24 :42 23: :18 :36 14:54 : 17: Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 2, CH4, O2, CO2, % F1 zroby kwiecień 23 - M543 CO, ppm 1 18, 9 16, 8 14, 7, 6 1, 5 8, 4 6, 3 4, 2 2, 1, 19:36 : 22:48 :24 2: 15:36 : 18:48 8:24 22: 11:36 : 14:48 :24 18: 7:36 21: 1:48 :24 14: :36 17: 6:48 2:24 1: 23:36 13: 2:48 16:24 19:36 : 22:48 :24 2: 15:36 : 18:48 8:24 22: 11:36 : 14:48 :24 18: 7:36 21: 1:48 :24 14: :36 17: CH4 O2 CO2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej 26

28 2, CH4, O2 % F1 zroby kwiecień 23 - M543 p, hpa 1 18, , 18 14,, 175 1, 17 8, 165 6, 16 4, 2, 15, 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16:4 19:2 8:4 22: 11:2 :4 14: :2 16: CH4 O2 CO2 CO ciśnienie Miesięczna rejestracja składu powietrza w zrobach i ciśnienia w systemie gazometrii automatycznej Przedstawiona rejestracja ciśnienia absolutnego w miesiącu kwietniu w chodniku nadścianowym F-1 p.46/1, około 1-15m przed skrzyżowaniem z pochylnią wentylacyjną F-1 p.46/1, pokazuje silny wpływ zmian ciśnienia na stężenia gazów w pobieranej próbie powietrza ze zrobów. Zmiany te potwierdzają, zmiany ciśnienia są ujemnie skorelowane ze zmianami stężenia metanu (spadek ciśnienia powoduje wzrost stężenia metanu) oraz dodatnio skorelowane ze zmianami stężenia tlenu (spadek ciśnienia powoduje spadek stężenia tlenu)., Graham zroby ściany F-1 kwiecień 23 - M543,,,,25,2 Graham,,, 2:42 11:24 2:6 16:48 7:3 22: :54 :36 18:18 : 23:42 14:24 :6 19:48 1:3 : 15:54 6:36 21:18 : 2:42 17:24 8:6 22:48 13:3 : 18:54 :36 :18 15: :42 2:24 11:6 :48 16:3 7: 21:54 :36 :18 18: 8:42 23:24 14:6 :48 19:3 1: :54 15: Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 27

29 5, CH4, O2, CO2, % Zroby F1 maj 23 - M542 - linia 5 CO, ppm 5 4,5 45 4, 4 3,5 35 3, 3 2,5 25 2, 2 1,5 15 1, 1,5 5, 19:32 : 22:36 :8 :4 15: :44 18:16 7:48 21:2 1:52 :24 13:56 :28 17: 6:32 2: :36 23:8 :4 2: 15:44 :16 18:48 8:2 21:52 11:24 :56 14:28 : 17:32 7: 2:36 1:8 23:4 13: 2:44 16:16 :48 19:2 8:52 22:24 11:56 :28 15: :32 18: 7:36 21:8 1:4 : 13:44 :16 16: CH4 CO2 O2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej, Graham zroby ściany F-1 maj 23 - M542 - linia 5,8,6 Graham,,2 19:18 8:36 21:54 11: :3 13:48 :6 16:24 :42 19: 8:18 21:36 1:54 : 13:3 2:48 16:6 :24 18:42 8: 21:18 1:36 23:54 13: 2:3 15:48 :6 18:24 7:42 21: 1:18 23:36 :54 2: 15:3 :48 18:6 7:24 2:42 1: 23:18 :36 :54 15: :3 17:48 7:6 2:24 :42 23: :18 :36 14:54 : 17: Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 28

30 CH4, O2, CO2, % Zroby ściany F-1 czerwiec 22 CO, ppm 2 2, , 14 1, , 4 2, 19:36 : 22:48 :24 2: 15:36 : 18:48 8:24 22: 11:36 : 14:48 :24 18: 7:36 21: 1:48 :24 14: :36 17: 6:48 2:24 1: 23:36 13: 2:48 16:24 19:36 : 22:48 :24 2: 15:36 : 18:48 8:24 22: 11:36 : 14:48 :24 18: 7:36 21: 1:48 :24 14: :36 17: CH4 O2 CO2 CO Miesięczna rejestracja składu powietrza w zrobach w systemie gazometrii automatycznej,1 Graham zroby ściany F-1 czerwiec 22,,8,7,6,, Graham,,2, 2:25 1:5 :15 15:4 6: 2:3 1:55 :2 15:45 6:1 2:35 11: :25 15:5 6:15 2:4 11: :3 15:55 6:2 2:45 11:1 :35 16: 6:25 2:5 11:15 :4 16: 6:3 2:55 11:2 :45 16:1 6:35 21: 11:25 :5 16:15 6:4 21: 11:3 :55 16:2 6:45 21:1 11:35 2: 16: Wskaźnik Grahama wyznaczony dla powyższego składu powietrza w zrobach 29

31 Badania laboratoryjne prób powietrza ze zrobów - chromatograf Z częstotliwością raz na tydzień były pobierane próby powietrza ze zrobów z króćców ZCZ, które były przekazywane do analizy w Centralnym Laboratorium Pomiarowo-Badawczego w Jastrzębiu. Raporty z wynikami analiz chromatograficznych były przekazywane do analiz długookresowych i archiwizowane. Przykładowy raport pokazano poniżej. 3

32 Wyniki z laboratoryjnych analiz prób pobieranych ze zrobów na chromatografie data miejsce O2 CO2 CO CH4 H2 C2H4 C2H6 N2 KM linii KM ściany głęb.w zrob z linii do zrobów 16,75,77,4 6,48,2 75,98 z linii KM 58m 15,81 1,,2 8,78, 74, z linii do zrobów 15,94,92,2 9,41, 73,7 z lini KM 58m 15,1 1,, 9,95, 73, z linii do zrobów 15,69 1,18,2 9,9, 73, z linii do zrobów 18,,72,6 5,62,2 75, ze zrobów w miejscu nr.2 15,26 1,18,2,, 71, ze zrobów F-1 z rury pom. 16,56,78,3 9,24,2 73, z lini nr 3 19,99,14,59 79, ze zrobów w miejscu nr.4 16, 1,16, 9,73, 72, z linii nr 3 18,86,16,75 8, ze zrobów w miejscu nr 5 15,54 1,22,28 9,17, 74, z lini nr 5 18,16,69,8 4,9, 76, ze zrobów w miejscu nr 6 15,14 1,34,24,86, 7, z lini nr 6 13,83 1,95,2 15,47, 68, z lini nr 6 16,67,94,7 6,59, 75, ze zrobów w miejscu nr 7 15,85 1,28,23 9,57,2 73, z lini nr 7 18,74,7,6 2, 78, z lini nr 3 16,2 1,32,27 6,72,2 75, z lini nr 5,17 3,2,25 11,64, 73, z lini nr 4 15,94 1,36,2 6,76,2 75, z lini nr 6,39 2,88,2 11,8, 73, z lini nr 7 13,84 2,15, 9,8, 74, ze zrobów w miejscu nr 8 15,78 1,31,2 7,44,2 75, ze zrobów w miejscu nr 8 15,76 1,31,27 7,38,2 75, z lini nr 3 18,66,43, 2,11 78, z lini nr 5 19,29,23,7,71 79, z lini nr 4 15,7 1,41,6 7,73,2 75, z lini nr 6 14,96 1,98, 7,46,2 75, z lini nr 8 16,66 1,7,25 6,,2 76, z lini nr 3 19,93,36 1,39 78, z lini nr 5 2,,19,71 79, z lini nr 4 14,46 2,15,4 1,6 72, z lini nr 6 19,65,49,66 79,

33 data miejsce O2 CO2 CO CH4 H2 C2H4 C2H6 N2 KM linii KM ściany głęb.w zrob. z lini nr 8 19,39,44, 2,32 77, ze zrobów w miejscu nr. 9 17, 1,, 3,66 78, ze zrobów w miejscu nr. 9 16,76,97,27 3,62 78, z lini nr 9 19,46,17,31 8, z lini nr 5 2,,35,31 79, z lini nr 4 16,83 1,52,24 4,98 76, z lini nr 6 17,51 1,11 3,47 77, z lini nr 8 17,41 1,27,2 3,99 77, z lini nr 9 19,46,18,31 8, z lini nr 5 18,55,39,79 8, z lini nr 4 15,66 1,46,21 4,99,, 77, z lini nr 6 19,39,26,31 8, z lini nr 8 16,84 1,24,21 3,88, 78, z lini nr 9 18,26,69,7 2,8, 78, z lini nr 5 15,13 1,96,1 6,46, 76, z lini nr 4 15,97 1,62,25 5,22, 77, z lini nr 6 13,96 2,16, 7,52, 76, z lini nr 8 15,92 1,58,4 5,25, 77, z lini nr 9 19,28,19,19 8, z lini nr 5 14,72 2, 6,94, 76, z lini nr 4 11,97 3,26, 1,89,2 73, z lini nr 6 16,46 1,37 4,7 77, z lini nr 8 15,7 1,54,26 5,54, 77, z lini nr 9 19,58,42, 79, podłączona linia 9 z lini nr 5 19,6,41, 79, z lini nr 6 19,63,44,17 79, z lini nr 8 17, 1,2,6 3,5, 78, z lini nr 3 19,76,19,7 79, odłączono linię 9, podłaczono linię 3 z lini nr 5 19,29,37,6,84 79, z lini nr 6 15,78 1,54,7 6,98, 75, z lini nr 8 14,53 1,79, 7,98,2 75, z lini nr 3 19,,34,6 1,6 79, KM 184 jest ostateczny z lini nr 5 19,5,3,85 79, z lini nr 6 14,42 1,83 8,52 75, z lini nr 8 16,2 1,,26 4,6,2 78, z lini nr 3 17,97,19,24 2,45 79,

34 data miejsce O2 CO2 CO CH4 H2 C2H4 C2H6 N2 KM linii KM ściany głęb.w zrob. z lini nr 5 19,57,24,13 8, z lini nr 6 15,91 1,23 4,81 78, z lini nr 8 16,48,85,6 2,89,, 79, z lini nr 3 19,41,15, 1, 79, z lini nr 5 19,95,18, 79, z lini nr 6 17,24,84 4,7 77, z lini nr 8 18,57,52,7,38,2 8, z lini nr 3 19,94,13,7,45 79, z lini nr 5 15,85 1,48 9,84,2 72, z lini nr 6 18,55,68,8 2,97 77, z lini nr 8 18,5,47,7,27,2 8, z lini nr 3 2,17,11,,21 79, z lini nr 5 17,82,66 3,35 78, z lini nr 6 14,52,86,6,23, 72, z lini nr 8 16,92 1,28, 2,48 79, z lini nr 3 19,74,14,8 8, z lini nr 5 19,8,39 1,63 78, z lini nr 6 17,65,8,7 2,26 79, z lini nr 8 13,86 1,94,25 5,15,2 79, z lini nr 5 14,24 1,83 11,,2 71, z lini nr 6 16,58,48,7 3,74 79, z lini nr 8 18,8,85, 1,26 79, z lini nr ,71,6 6,73, 76, z lini nr 6 19,22,32,66 79, z lini nr 8 16, 1,6, 2, 8, z lini nr 5 19,79,33,6 79, z lini nr 6 19,35,35,7 79, z lini nr 8 14,78 2,11, 3,15,2 79, z lini nr 5 18,14,73, 3,32, 77, z lini nr 6 17,96,48,6,8 81, z lini nr 8 14,92 1,78, 4,84 78, z lini nr 5 3,15 5,59, 5,35, 4, z lini nr 6 15,21 2,1,2 4,37, 78, z lini nr 8 19,39,34,6,7 8, z lini nr 5 2,25,18, 79, z lini nr 6 2,8,24 79,

35 data miejsce O2 CO2 CO CH4 H2 C2H4 C2H6 N2 KM linii KM ściany głęb.w zrob. z lini nr 8 2,13,21, 79, z lini nr 5 19,52,28,16 8, z lini nr 3 19,64,14,6 8, z lini nr 6 19,55,3,13 8, z lini nr 8 19,51,32,6 8, z lini nr 5 19,57,26,18 79, z lini nr 3 19,66,14,7 8, z lini nr 6 19,53,28,13 8, z lini nr 8 16,61,87,6,43 82, z lini nr 5 19,44,39,24 79, z lini nr 3 19,28,19, 8, z lini nr 6 19,53,32,2 79, z lini nr 8 16,5 1,21,6 3,19 79, z lini nr 5 9,72 3,67, 3,42 56, z lini nr 3 19,85,19,,1 79, z lini nr 6 2, 6,29, 47,21 44, z lini nr 8 8, 3,91,2 1,68,2 77, z lini nr 5 2,35 5,67,7 5,56,8 41, z lini nr 3 13,37 2,55,7 4, 8, z lini nr 6 2,2 6,52,6 45,22,7 45, z lini nr 8,63 3,23, 5,15, 78, z lini nr 5 19,86,63,8 79, z lini nr 3,43 3,17,72 7,54,2 76, z lini nr 6 19,78,86,44 78, z lini nr 8 18,5 1,43 1,98 78, z lini nr 5 2,77 6, 53,4,8 37, z lini nr 3 19,55,2, 8, z lini nr 6 5,94 3,42 33,84, 56, z lini nr 8 1,77 3,87,7 7,32,2 78, z lini nr 5 1,69 4, 26,2, 59, z lini nr 3 13,33 3,72,28 5, 77, z lini nr 6 2,31 6,83, 42,15,8 48, z lini nr 8 11,65 4,59 6,9,2 76, z lini nr 5 1,81 7,37,8 53,68, 37, z lini nr 3,2 4,78,6 6,77,, 76, z lini nr 6 3,69 6,9,23 41,27,6 48,

36 data miejsce O2 CO2 CO CH4 H2 C2H4 C2H6 N2 KM linii KM ściany głęb.w zrob. z lini nr 8 11,63 1,45,29 7,75,2 78, z lini nr 5,95 6,84,6 7,7,13 21, z lini nr 3 1,73 4,35,4 19,74, 65, z lini nr 6 4,86 5,27, 55,13,13 34, z lini nr 8 8,11 5,42,63 25,37,7 61, z lini nr 5 19,16,2 1,56 79, z lini nr 3 13,79 2,98,7 13,95, 89, z lini nr 6 1,32 7, 76,2, 15, z lini nr 8 18,98,44,8,69 79, z lini nr 5 19,53,13,19 8, z lini nr 3 15,7 2,, 6,81,2 75, z lini nr 6 1,32 6,65, 73,33,13 18, z lini nr 8 19,47,14,45 79, z lini nr 5 18,99,11,8, 8, z lini nr 3 15,86 1,99,65 3,14,7 78, z lini nr 6 2,86 6,18, 5,35,11 4, z lini nr 8 17,98,89,23 1,81 79, z lini nr 5 19,58,13,13 8, z lini nr 3 16,28 2,21, 4,19,2 77, z lini nr 6 14,94,89,8 18,9, 65, z lini nr 8 19,59,13,19 8, z lini nr 5 19,73,14,22 79, z lini nr 3 13,48 3,46,1 13,91, 69, z lini nr 6 5,94 3,71,6 32,15, 58, z lini nr 8 14,34 2,89 1,13 81, z lini nr 5 19,85,16,16 79, z lini nr 3 14,84 2,72, 8,2, 74, z lini nr 6 19,96,46 1,24 78, z lini nr 8 15,24 2,96,4 8,78, 72, z lini nr 5 19,51,15,2,18 8, z lini nr 3 16,8 1,88,2 2,86, 78, z lini nr 6 16,52 2,7,8 3,25, 78, z lini nr 8 19,52,17,8,14, 8, z lini nr 5 19,57,13,18 8, z lini nr 3 14,3 2,84,6,24, 7, z lini nr 6 16,1,49,7 19,44, 63,

37 data miejsce O2 CO2 CO CH4 H2 C2H4 C2H6 N2 KM linii KM ściany głęb.w zrob. z lini nr 8 17,57 1,78, 4,78 75, z lini nr 5 19,51,13,17 8, z lini nr 3 18,13 1,2,,82, 8, z lini nr 6 9,55 1,26,7 41,17, 47, z lini nr ,,27 1,42 79, z lini nr 5 16,14 1,16,28 1,79 8, z lini nr 3 13,43 2,6, 1,44 83, z lini nr 6 1,15 1,,6 31,79, 56, z lini nr 8 14,75 1,86, 1,74 81, z lini nr 5 13,96 1,95,21 2,48 81, z lini nr 3 18,,63,72 8, z lini nr 6 7,59 3,23,1 2,77, 86, z lini nr 8 11,69 3,33,8 4,17 8, z lini nr 5 11,21 3,17,22 3,29, 82, z lini nr 3 17,28 1,,,97 8, z lini nr 6 4,38 3,54,6 9,, 82, z lini nr 8 6,58 5,51,6 8,95 79, z lini nr 5 18,51,97,,59 79, z lini nr 3 19,52,39,,43 79, z lini nr 6 5,22 2,35 2,81 89, z lini nr 8 15,7 2,88 1,8 8, z lini nr 5 17,46 1,63,8 1, 79, z lini nr 3 18,84,86,6,54 79, z lini nr 6 18,49,69 1, 79, z lini nr 8 14,15 3,45 2,84 79,

38 CH4, O2, CO2, % Zroby F-1 chromatograf - linia 3 CO, %,8 2,7,6 15, 1,, 5,2, O2 CO2 CH4 CO Długookresowe zmiany składu powietrza w zrobach wyznaczone dla analiz chromatograficznych, Graham zroby F-1 - chromatograf - linia 3 głębokość, m 35, 3, 25,,25 2,2 15, 1,, 5 Graham głęb.w zrob. Wskaźnik Grahama wyznaczony z wyników analiz laboratoryjnych na tle głębokości w zrobach 37

39 18 CH4, O2, CO2, % Zroby F-1 chromatograf - linia 4 CO, %, 16, 14,,, 1,25 8,2 6, 4, 2, O2 CO2 CH4 CO Długookresowe zmiany składu powietrza w zrobach wyznaczone dla analiz chromatograficznych, Graham zroby F-1 - chromatograf - linia 4 głębokość, m 3,25 25,2 2, 15, 1, 5 Graham głęb.w zrob. Wskaźnik Grahama wyznaczony z wyników analiz laboratoryjnych na tle głębokości w zrobach 38

40 7 CH4, O2, CO2, % Zroby F-1 chromatograf - linia 5 CO, %, 6,25 5,2 4, 3, 2 1, O2 CO2 CH4 CO Długookresowe zmiany składu powietrza w zrobach wyznaczone dla analiz chromatograficznych,2 Graham zroby F-1 - chromatograf - linia 5 głębokość, m 25,8,6 2,,2 15,,8 1,6, 5,2 Graham głęb.w zrob. Wskaźnik Grahama wyznaczony z wyników analiz laboratoryjnych na tle głębokości w zrobach 39

41 8 CH4, O2, CO2, % Zroby F-1 chromatograf - linia 6 CO, %,6 7, 6 5, 4, 3,2 2 1, O2 CO2 CH4 CO Długookresowe zmiany składu powietrza w zrobach wyznaczone dla analiz chromatograficznych, Graham zroby F-1 - chromatograf - linia 6 głębokość, m 2, 18 16, 14,25,2 1, 8 6, 4, 2 Graham głęb.w zrob. Wskaźnik Grahama wyznaczony z wyników analiz laboratoryjnych na tle głębokości w zrobach 4

42 3 CH4, O2, CO2, % Zroby F-1 chromatograf - linia 8 CO, %, 25,8 2,6 15 1, 5,2 O2 CO2 CH4 CO Długookresowe zmiany składu powietrza w zrobach wyznaczone dla analiz chromatograficznych,6 Graham zroby F-1 - chromatograf - linia 8 głębokość, m 9 8, 7, 6 5, 4,2 3 2, 1 Graham głęb.w zrob. Wskaźnik Grahama wyznaczony z wyników analiz laboratoryjnych na tle głębokości w zrobach 41

43 3. Badania i obserwacje prowadzone w kopalni Halemba-Wirek Ruch Halemba 3.1. Prowadzenie obserwacji w zrobach ściany 2 w pokładzie 52 wg Charakterystyka warunków górniczo geologicznych w rejonie ściany nr 2 w pokładzie 52 partia H, poziom 1 m Ściana nr 2 w pokładzie 52 wg - partia H na poziomie 1m, Miąższość pokładu - 6,2 6,6m, Wysokość ściany - 2,7m, Długość ściany - 18 m Wybieg ściany - 81 m Rozciągłość pokładu - NW SE Kąt upadu pokładu - średnio 7 o na SW Nachylenie podłużne ściany - 5 o 7 o Nachylenie poprzeczne ściany - o 4 o Odmiana systemu - podłużna Kierowanie stropem - zawał Ściana 2 w pokładzie 52 wg eksploatowana jest w warstwie przystropowej pokładu 52. Uruchomiona została z obcinki ściany 2 i prowadzona jest pomiędzy chodnikiem ścianowym 2a i chodnikiem ścianowym 3. Po uzyskaniu wybiegu 7 m została wydłużona o długość przecinki 2 do chodnika ścianowego 2 uzyskując długość 18m. Pokład 52 w rejonie projektowanej eksploatacji zalega na głębokości od 885m do 925m. Sposób przewietrzania Ściana 2 w pokładzie 52 wg przewietrzana jest sposobem na Y, z doświeżaniem prądu powietrza wypływającego ze ściany, powietrzem płynącym chodnikiem ścianowym 3. Świeże powietrze do ściany 2 w pokładzie 52 wg doprowadzone jest szybami wdechowymi Grunwald III i Grunwald IV na poziom 1m, wyrobiskami przyszybowymi, przekopem zbiorczym, chodnikiem taśmowym 1 w pokładzie 56, gdzie łączy się z powietrzem doprowadzonym z szybów Grunwald III i Grunwald IV, upadową do czyszczenia rząpia, a następnie dowierzchnią łączącą badawczą 1 w pokładzie 56, chodnikiem badawczym 3 w pokładzie 56, chodnikiem badawczym 1 w pokładzie 5, przecinką badawczą 2 w pokładzie 5, przekopem nr 2 do pokładu 52 wg i chodnikiem ścianowym 2 w pokładzie 52 wg do ściany 2. Powietrze ze ściany 2 w pokładzie 52 wg odprowadzane jest chodnikiem ścianowym 3 w pokładzie 52 wg za front ściany, obcinką ściany 3 w pokładzie 52 wg, przecznicą łączącą nr 3, chodnikiem wentylacyjnym 1 w pokładzie 5, dowierzchnią badawczą 1 w pokładzie 5, przekopem podsadzkowym, skąd: główny prąd powietrza płynie wyrobiskami w kierunku Ruchu Wirek przekopem wschodnim, upadową wschodnią w pokładzie 51, chodnikiem nadścianowym ściany 1A/1 w pokładzie 51, upadową wschodnią w pokładzie 51, upadową odstawczą w pokładzie 51, chodnikiem międzyścianowym 5/6 w pokładzie 51 przekopem siodłowym, przekopem odstawczym A, przekopem piętrowym na zachód, przekopem piętrowym na wschód, upadową wentylacyjną wschodnią w pokładzie 5, przekopem wentylacyjnym wschodnim, przekopem do KWK Nowy Wirek poz. 765, przekopem południowym poziom 765m, przekopem wentylacyjnym 2, przekopem wentylacyjnym 1a, do szybu Wschodniego Ruch Halemba na poziomie 773m i szybem wentylacyjnym Wschodnim. prąd powietrza stanowiący straty wentylacyjne płynie przekopem wentylacyjnym do partii H, przekopem głównym poziom 525m, przekopem wentylacyjno-materiałowym poziom 525m, przekopem wznoszącym 2 do szybu Północnego II na poziom 5m i szybem wentylacyjnym Północnym II. 42
