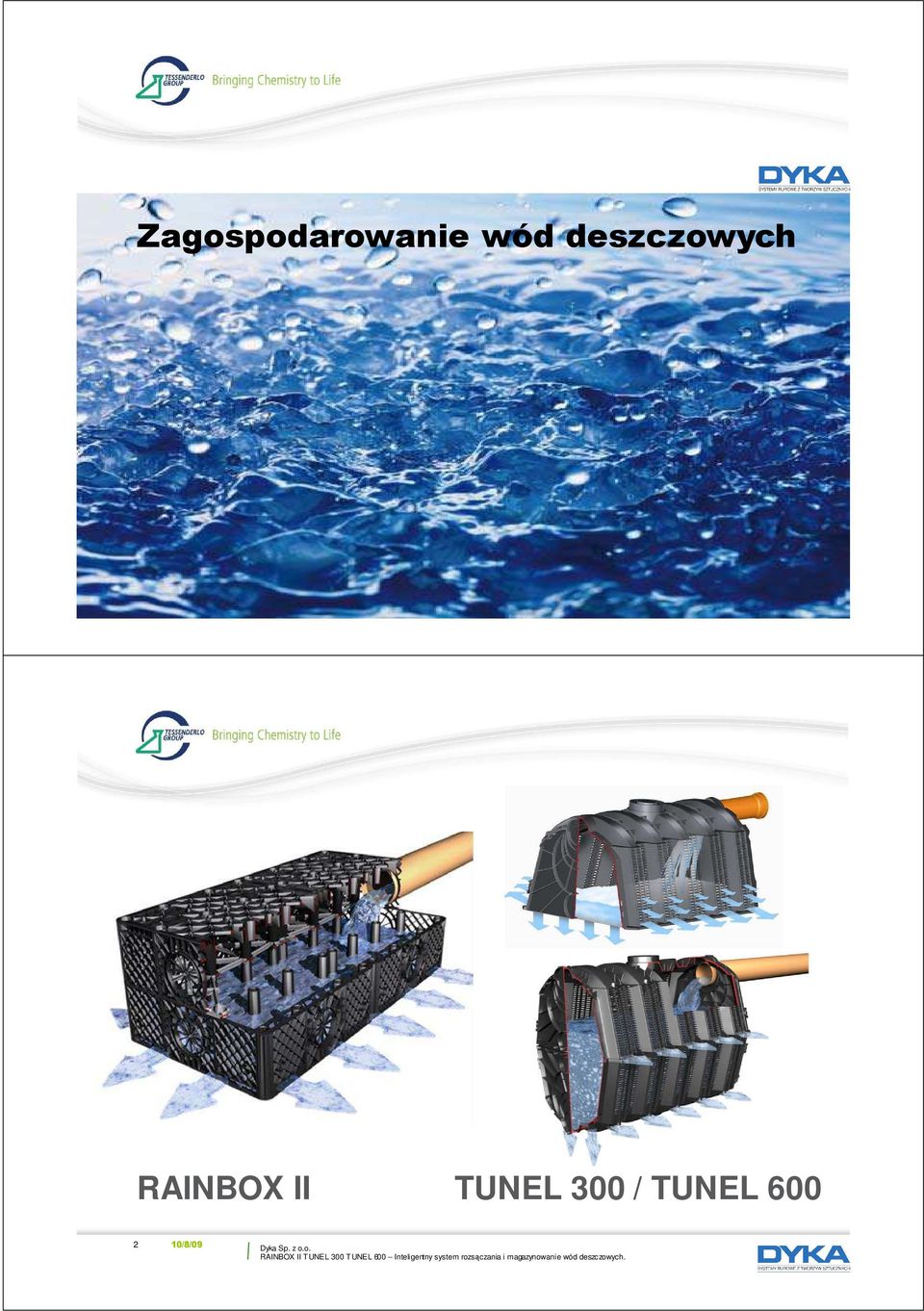

1 Zagospodarowanie RAINBOX II wód deszczowych TUNEL /5/09 RAINBOX II TUNEL 300 / TUNEL /8/09

2 Tematyka prezentacji o Wprowadzenie Dlaczego Znaczenie zagospodarowania wód deszczowych o Zastosowanie i opis produktów Rainbox II Tunel 300 Tunel 600 o Wymiarowanie systemu o Zasady montaŝu 3 10/8/09 Wprowadzenie Znaczenie zagospodarowania wód deszczowych. Przyczyny zagroŝeń Rozwój infrastruktury technicznej Zwiększająca się ilość powierzchni nieprzepuszczających wody: Drogi Parkingi Autostrady Obiekty budowlane wielko powierzchniowe 4 10/8/09

3 Wprowadzenie Znaczenie zagospodarowania wód deszczowych. ZagroŜenia Zakłócenie naturalnego obiegu wody w przyrodzie Nadmierne obciąŝenie sieci kanalizacyjnych Wzrost zagroŝenia powodzią Stałe obniŝanie się poziomu wód gruntowych Konieczność rozbudowy istniejących sieci kanalizacyjnych koszty 5 10/8/09 RAINBOX II / TUNEL 300 / TUNEL 600 Idealny system zagospodarowania wód deszczowych. o Pozwala na ekologiczne wykorzystanie wody deszczowej, nie obciąŝając przy tym istniejących sieci kanalizacyjnych nie ma potrzeby powiększania sieci oszczędność kosztów 6 10/8/09

obniŝanie się poziomu wód gruntowych Konieczność rozbudowy istniejących sieci kanalizacyjnych koszty 5 10/8/09 RAINBOX II / TUNEL 300 / TUNEL

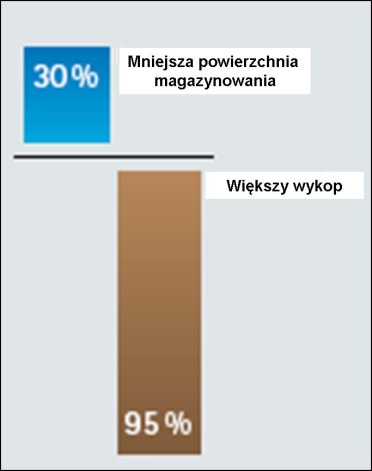

4 Tradycyjne metody a rozwiązanie firmy DYKA Sp. z o.o. Tradycyjny Ŝwirowy tunel Rainbox II / Tunel 300 / Tunel 600 powierzchnia magazynowania 30% powierzchnia magazynowania 95% 3 razy większa powierzchnia magazynowania 75% mniejsza powierzchnia wykopanego gruntu 75% szybszy czas infiltracji świr 3m³ świr 1m³ 7 10/8/09 Oszczędność czasu kosztów i powierzchni Skrzynka zastępuje około 800 kg Ŝwiru lub 36 m rury drenaŝowej 8 10/8/09

5 RAINBOX II 9 10/8/09 RAINBOX II Dane techniczne Wymiary Pojemność Pojemność magazynowania Kolor Materiał Waga Standardowe podłączenia rur D 1,20m x S 0,60m x W 042m 300 litrów 95% Czarny Polipropylen 15kg /16kg (wersja inspekcyjna) 110mm (6), 125mm (6), 160 mm(12) 10 10/8/09

rur D 1,20m x S 0,60m x W 042m 300 litrów 95% Czarny Polipropylen

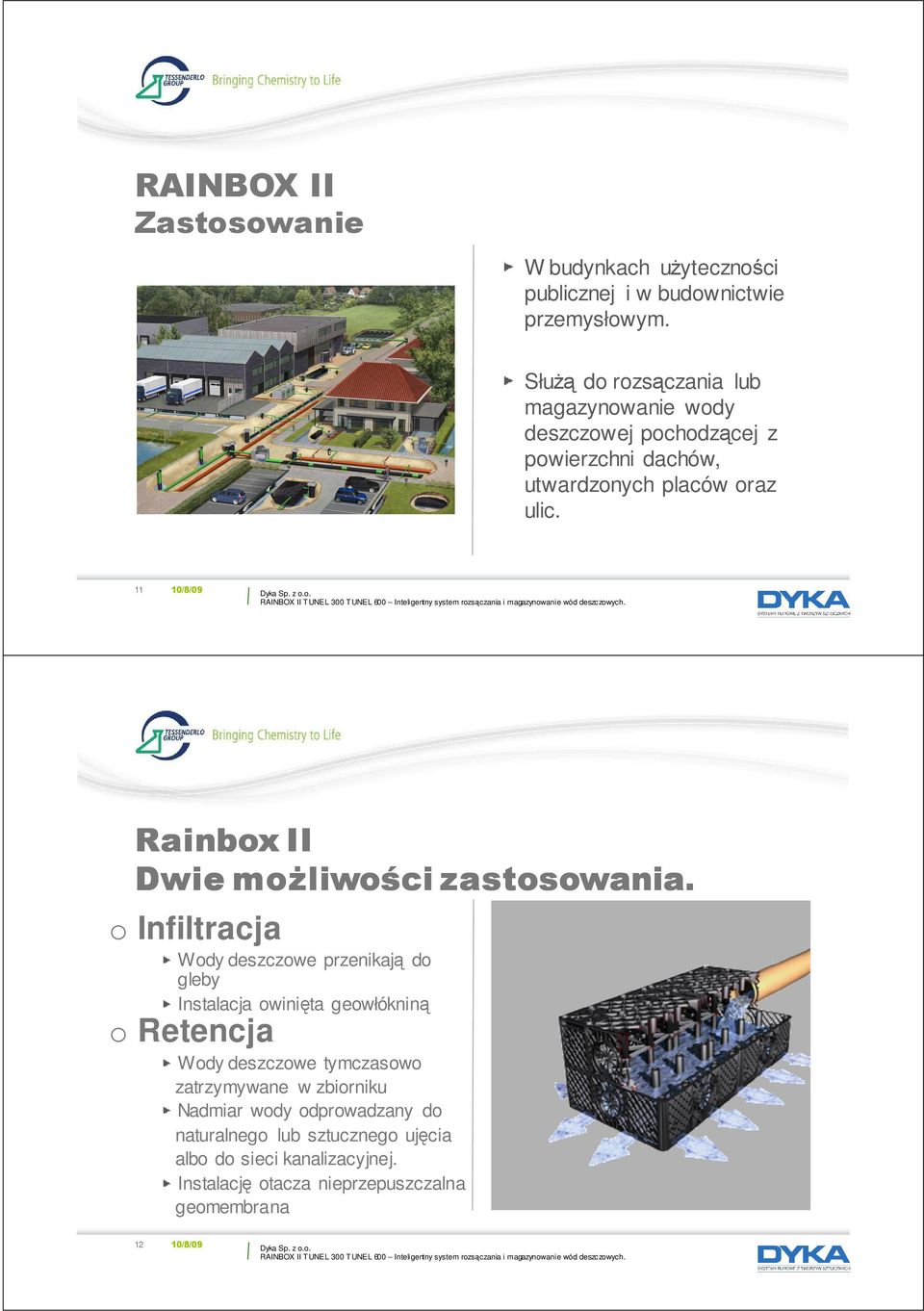

6 RAINBOX II Zastosowanie W budynkach uŝyteczności publicznej i w budownictwie przemysłowym. SłuŜą do rozsączania lub magazynowanie wody deszczowej pochodzącej z powierzchni dachów, utwardzonych placów oraz ulic /8/09 Rainbox II Dwie moŝliwości zastosowania. o Infiltracja Wody deszczowe przenikają do gleby Instalacja owinięta geowłókniną o Retencja Wody deszczowe tymczasowo zatrzymywane w zbiorniku Nadmiar wody odprowadzany do naturalnego lub sztucznego ujęcia albo do sieci kanalizacyjnej. Instalację otacza nieprzepuszczalna geomembrana 12 10/8/09

11 10/8/09 Rainbox II Dwie moŝliwości zastosowania.

7 Infiltracja Zasada działania systemu Wentylacja Aby zapewnić równowagę ciśnienia wewnętrznego i wewnętrznego system odpowietrzany jest za pomocą rur odpowietrzających. 1. Dopływ 2. Studzienka rew izyjna 3. Moduł Rainbox II 4. Rura odpow ietrzająca 5. Studzienka rew izyjna z systemem przelew owym 6. System przelew ow y 7. Kanalizacja przy w ejściu do zbiornika 8. Kanalizacja przy w ylocie ze zbiornika 9. Geow łóknina 10. Infiltracja 11. Rura odprow adzająca nadmiar w ody do kanalizacji 16. Właz otw oru w entylacyjnego 13 10/8/09 Retencja Zasada działania systemu W trybie retencji moŝliw e jest ponow ne uŝycie w ód deszczowych. (podlew anie ogródka, mycie samochodu) 1. Dopływ 2. Studzienka rew izyjna 3. Moduł Rainbox II 4. Rura odpow ietrzająca 5. Studzienka rew izyjna z systemem przelew owym 7. Kanalizacja przy w ejściu do zbiornika 8. Kanalizacja przy w ylocie ze zbiornika 11. Rura odprow adzająca nadmiar w ody do kanalizacji 12. Geomembrana 13. System przelew ow y 14. Pompa 15. Kanalizacja ściekow a 14 10/8/09

Kanalizacja przy w ylocie ze zbiornika 9. Geow łóknina 10. Infiltracja 11. Rura odprow adzająca nadmiar w ody do kanalizacji 16.

8 Rainbox II Zalety Największa na rynku wytrzymałość na obciąŝenia. o Wytrzymałość na obciąŝenia pionowe i poziome gwarantowana przez: Stabilną konstrukcję słupkową Wzmocnienie konstrukcji dodatkową płaszczyzną poziomą /8/09 Rainbox II Zalety Największa na rynku wytrzymałość na obciąŝenia. o Parametry wytrzymałościowe wpływają na zakres zastosowania produktu. Zespół sił oddziaływujących na moduł Wytrzymałość na obciąŝenia krótkotrwałe: 10 kn/m² Wytrzymałość na obciąŝenia długotrwałe: 5 kn/m² ObciąŜenie 2,2T 12T 30T 40T 60T Grubość przykrycia gruntem [m] Min. 0,25 0,50 0,50 0,50 0,50 Max. 2,75 2,75 2,50 2,25 2,00 Głębokość posadowienia [m] φ 20º 2,75 2,75 2,50 2,25 2,00 φ 25º 3,25 3,25 3,00 2,75 2,50 φ 30º 4,00 4,00 3,50 3,50 3,00 φ 35º 5,00 5,00 4,50 4,50 4,00 φ 40º,45º,50º 5,00 5,00 5,00 5,00 5,00 MoŜliwość zainstalowania 10 warstw modułów Rainbox II 16 10/8/09

15 10/8/09 o Parametry wytrzymałościowe wpływają na zakres zastosowania produktu.

9 Rainbox II Zalety MoŜliwość inspekcji o Specjalny kanał pośrodku wersji inspekcyjnej umoŝliwia kontrolę instalacji za pomocą kamery. o Dostęp do kanałów kontrolnych moŝliwy za pośrednictwem bezpośrednio przyłączonych studzienek rewizyjnych /8/09 Rainbox II Zalety MoŜliwość inspekcji Moduły inspekcyjne mogą być układane na całej powierzchni warstwy najniŝszej lub w sposób bardziej ekonomiczny Kilka modułów inspekcyjnych umoŝliwia wystarczającą kontrolę instalacji. 1. Kanał inspekcyjny 2. Studzienka rewizyjna 3. Kanalizacja 4. Korek Przykład 1 Przykład /8/09

17 10/8/09 Rainbox II Zalety MoŜliwość inspekcji Moduły inspekcyjne mogą być układane na całej powierzchni warstwy najniŝszej lub w sposób

Rainbox II Zalety Łatwość i szybkość montaŝu Za pomocą szybkozłączek Połączenia realizowane w dwóch płaszczyznach (pionowej i poziomej) Zaokrąglone krawędzie Zapobiegają rozdarciom geowłókniny DuŜa

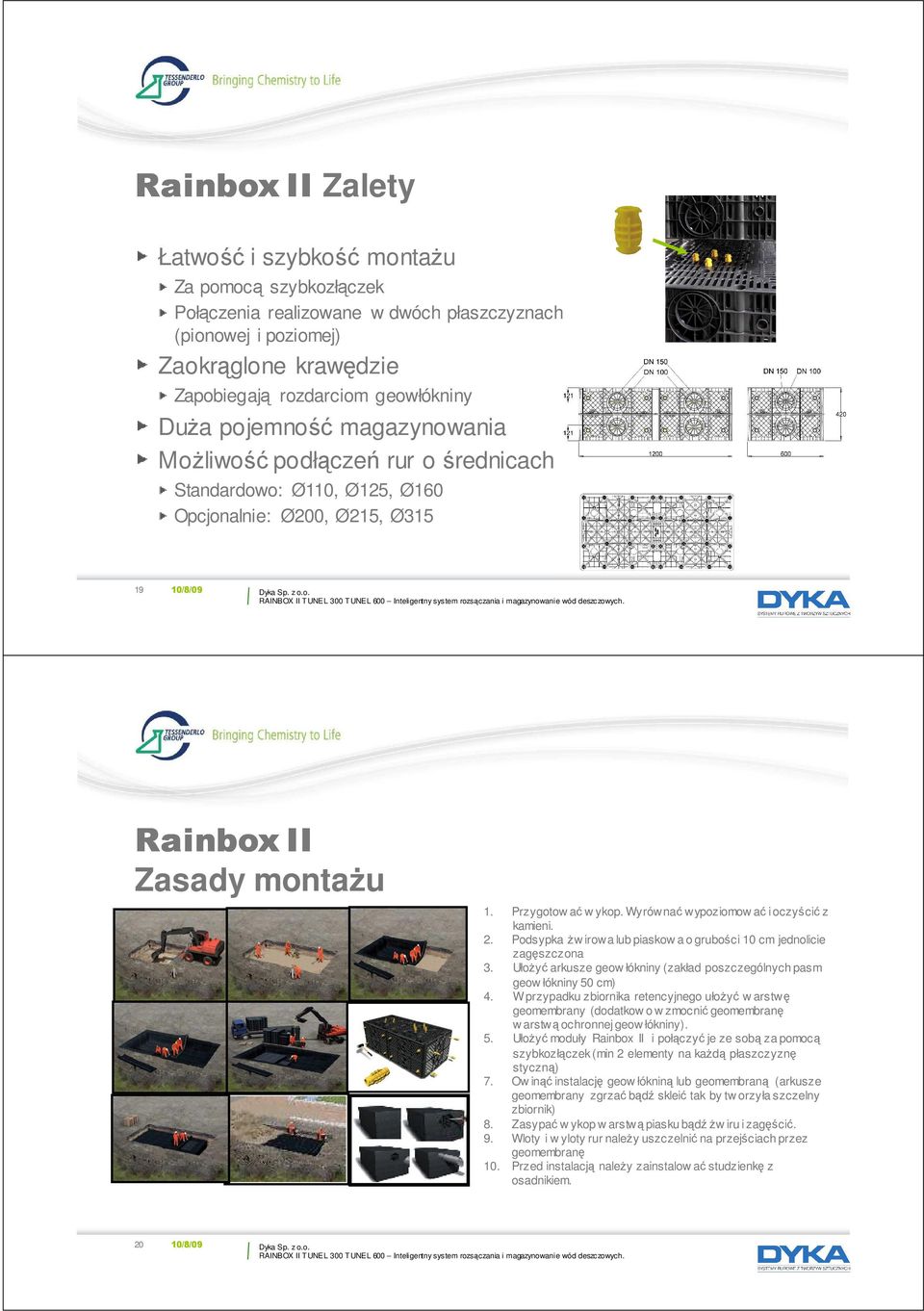

10 Rainbox II Zalety Łatwość i szybkość montaŝu Za pomocą szybkozłączek Połączenia realizowane w dwóch płaszczyznach (pionowej i poziomej) Zaokrąglone krawędzie Zapobiegają rozdarciom geowłókniny DuŜa pojemność magazynowania MoŜliwość podłączeń rur o średnicach Standardowo: Ø110, Ø125, Ø160 Opcjonalnie: Ø200, Ø215, Ø /8/09 Rainbox II Zasady montaŝu 1. Przygotow ać w ykop. Wyrównać wypoziomow ać i oczyścić z kamieni. 2. Podsypka Ŝw irowa lub piaskow a o grubości 10 cm jednolicie zagęszczona 3. UłoŜyć arkusze geow łókniny (zakład poszczególnych pasm geow łókniny 50 cm) 4. W przypadku zbiornika retencyjnego ułoŝyć w arstwę geomembrany (dodatkow o w zmocnić geomembranę w arstwą ochronnej geow łókniny). 5. UłoŜyć moduły Rainbox II i połączyć je ze sobą za pomocą szybkozłączek (min 2 elementy na kaŝdą płaszczyznę styczną) 7. Ow inąć instalację geow łókniną lub geomembraną (arkusze geomembrany zgrzać bądź skleić tak by tw orzyła szczelny zbiornik) 8. Zasypać w ykop w arstwą piasku bądź Ŝw iru i zagęścić. 9. Wloty i w yloty rur naleŝy uszczelnić na przejściach przez geomembranę 10. Przed instalacją naleŝy zainstalow ać studzienkę z osadnikiem /8/09

Wyrównać wypoziomow ać i oczyścić z kamieni. 2. Podsypka Ŝw irowa lub piaskow a o grubości 10 cm jednolicie zagęszczona 3.

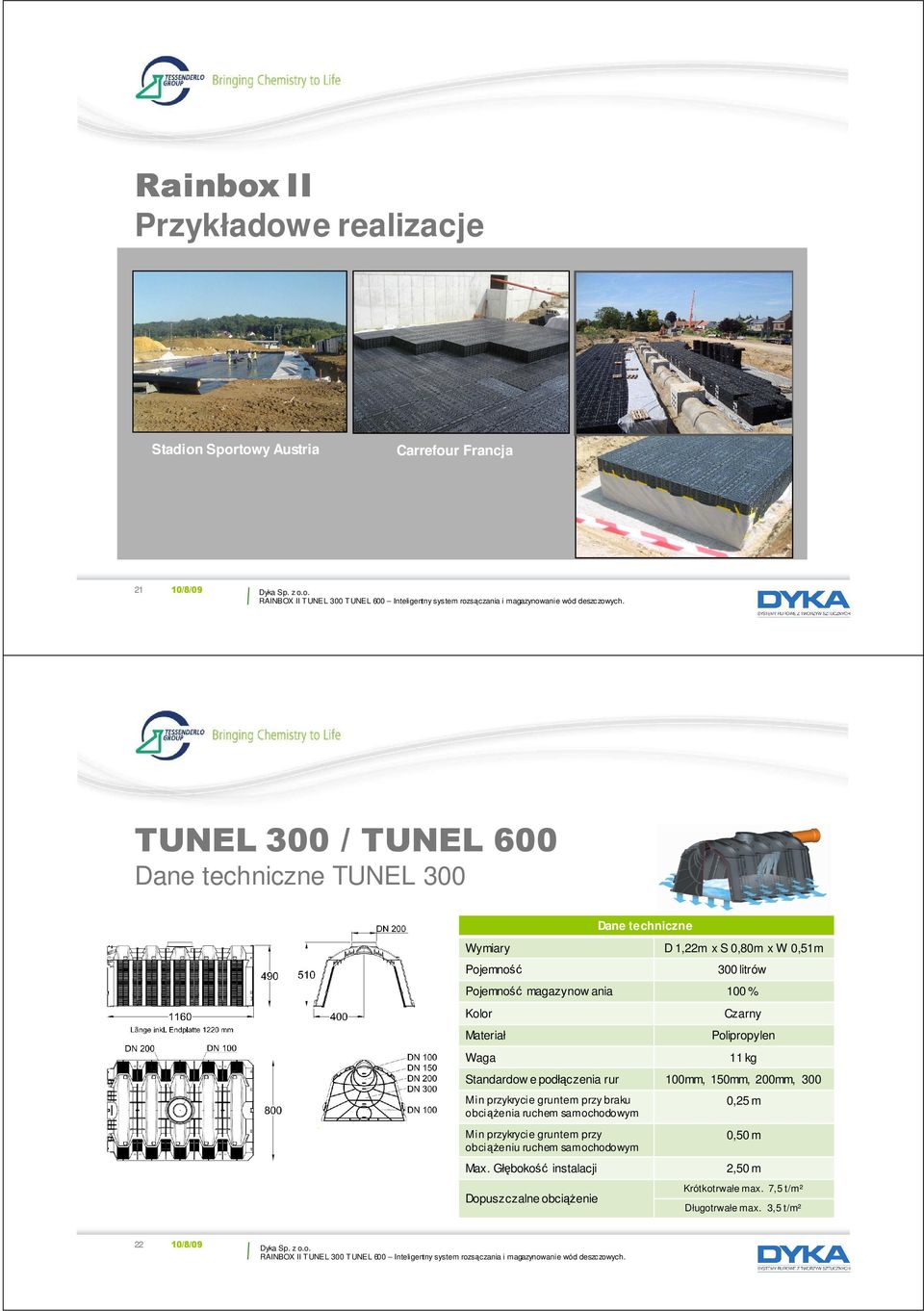

11 Rainbox II Przykładowe realizacje Stadion Sportowy Austria Carrefour Francja 21 10/8/09 TUNEL 300 / TUNEL 600 Dane techniczne TUNEL 300 Dane techniczne Wymiary D 1,22m x S 0,80m x W 0,51m Pojemność 300 litrów Pojemność magazynow ania 100 % Kolor Materiał Waga Czarny Polipropylen 11 kg Standardow e podłączenia rur 100mm, 150mm, 200mm, 300 Min przykrycie gruntem przy braku obciąŝenia ruchem samochodowym Min przykrycie gruntem przy obciąŝeniu ruchem samochodowym Max. Głębokość instalacji Dopuszczalne obciąŝenie 0,25 m 0,50 m 2,50 m Krótkotrwałe max. 7,5 t/m² Długotrwałe max. 3,5 t/m² 22 10/8/09

Standardow e podłączenia rur 100mm, 150mm, 200mm, 300 Min przykrycie gruntem przy braku obciąŝenia ruchem samochodowym Min przykrycie gruntem przy

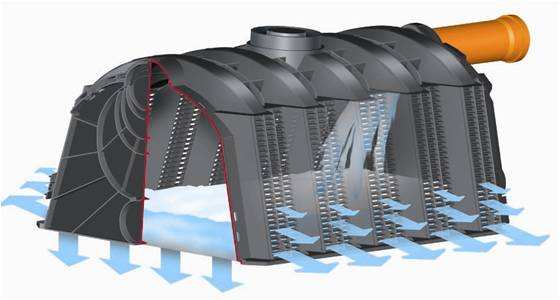

12 TUNEL 300 / TUNEL 600 Dane techniczne TUNEL 600 Dane techniczne Wymiary D 1,22m x S 0,80m x W 1,02m Pojemność 600 litrów Pojemność magazynow ania 100 % Kolor Materiał Waga Czarny Polipropylen 22 kg Standardow e podłączenia rur 100mm, 150mm, 200mm, 300 Min przykrycie gruntem przy braku obciąŝenia ruchem samochodowym Min przykrycie gruntem przy obciąŝeniu ruchem samochodowym Max. Głębokość instalacji Dopuszczalne obciąŝenie 0,25 m 0,50 m 2,50 m Krótkotrwałe max. 7,5 t/m² Długotrwałe max. 3,5 t/m² 23 10/8/09 TUNEL 300 / TUNEL /8/09

gruntem przy braku obciąŝenia ruchem samochodowym Min przykrycie gruntem przy obciąŝeniu ruchem samochodowym Max.

13 TUNEL 300/ TUNEL 600 Zastosowanie W budownictwie indywidualnym i dla rolnictwa, ogrodnictwa. Stosowany głównie do rozsączania, ewentualnie do magazynowania (Tunel 600) 25 10/8/09 TUNEL 300 / TUNEL 600 Dwie moŝliwości zastosowania. o Infiltracja 300 litrów Wody deszczowe przenikają do gleby Instalacja owinięta geowłókniną o Retencja (Tunel 600) Wody deszczowe tymczasowo zatrzymywane w zbiorniku Nadmiar wody odprowadzany do naturalnego lub sztucznego ujęcia albo do sieci kanalizacyjnej. Instalację otacza nieprzepuszczalna geomembrana 600 litrów 26 10/8/09

o Infiltracja 300 litrów Wody deszczowe przenikają do gleby Instalacja owinięta geowłókniną o Retencja (Tunel 600) Wody deszczowe

14 TUNEL 300 / TUNEL 600 Materiał wypełniający: warstwa gruntu o warstwa gruntu o współczynniku współczynniku Przepuszczalności k=10-5 przepuszczalności k=10 m/s m/s 500 do 2000 maks Geowłóknina Tunel rozsączający 300 l 27 10/8/09 TUNEL 300 / TUNEL 600 Zalety o DuŜa wytrzymałość na obciąŝenia pionowe i poziome. ObciąŜenia krótkotrwałe: 3,5 t/m² ObciąŜenia długotrwałe: 7,5 t/m² o Opłacalność: Mniejszy zakres prac ziemnych Dobry stosunek ceny do efektywności gwarancja oszczędności finansowych 28 10/8/09

510 100 Geowłóknina Tunel rozsączający 300 l 27 10/8/09 TUNEL 300 / TUNEL 600 Zalety o DuŜa wytrzymałość na obciąŝenia pionowe

TUNEL 300 / TUNEL 600 Zalety o Łatwy i szybki montaŝ waga tunelu 11 kg montaŝ na zatrzask kaŝdy rząd jest zamknięty dwoma elementami zamykającymi o Rozsączalność w trzech kierunkach 29 10/8/09 TUNEL

15 TUNEL 300 / TUNEL 600 Zalety o Łatwy i szybki montaŝ waga tunelu 11 kg montaŝ na zatrzask kaŝdy rząd jest zamknięty dwoma elementami zamykającymi o Rozsączalność w trzech kierunkach 29 10/8/09 TUNEL 300 / TUNEL 600 Zalety o Oszczędność miejsca 30 tunele na jednej palecie Oszczędność kosztów transportu i składowania. o MoŜliwość zastosowania Tunel 600 Połączenie dwóch tuneli 300 za pomocą 6 elementów łączących MoŜliwość retencji i ponownego wykorzystania wody deszczowej (podlewanie ogródka, mycie samochodu) /8/09

tunele na jednej palecie Oszczędność kosztów transportu i składowania.

Tunel 300 / Tunel 600 Zasady montaŝu 1 2 3 4 5 6 1. Przygotow ać w ykop. Wyrównać wypoziomow ać i oczyścić z kamieni. 2. Podsypka Ŝw irowa lub piaskow a o grubości 10 cm jednolicie zagęszczona 3.

Instalację przykryć geow łókniną, poszczególne pasy geow łókniny pow inny zachodzić na siebie 50 cm) 6.

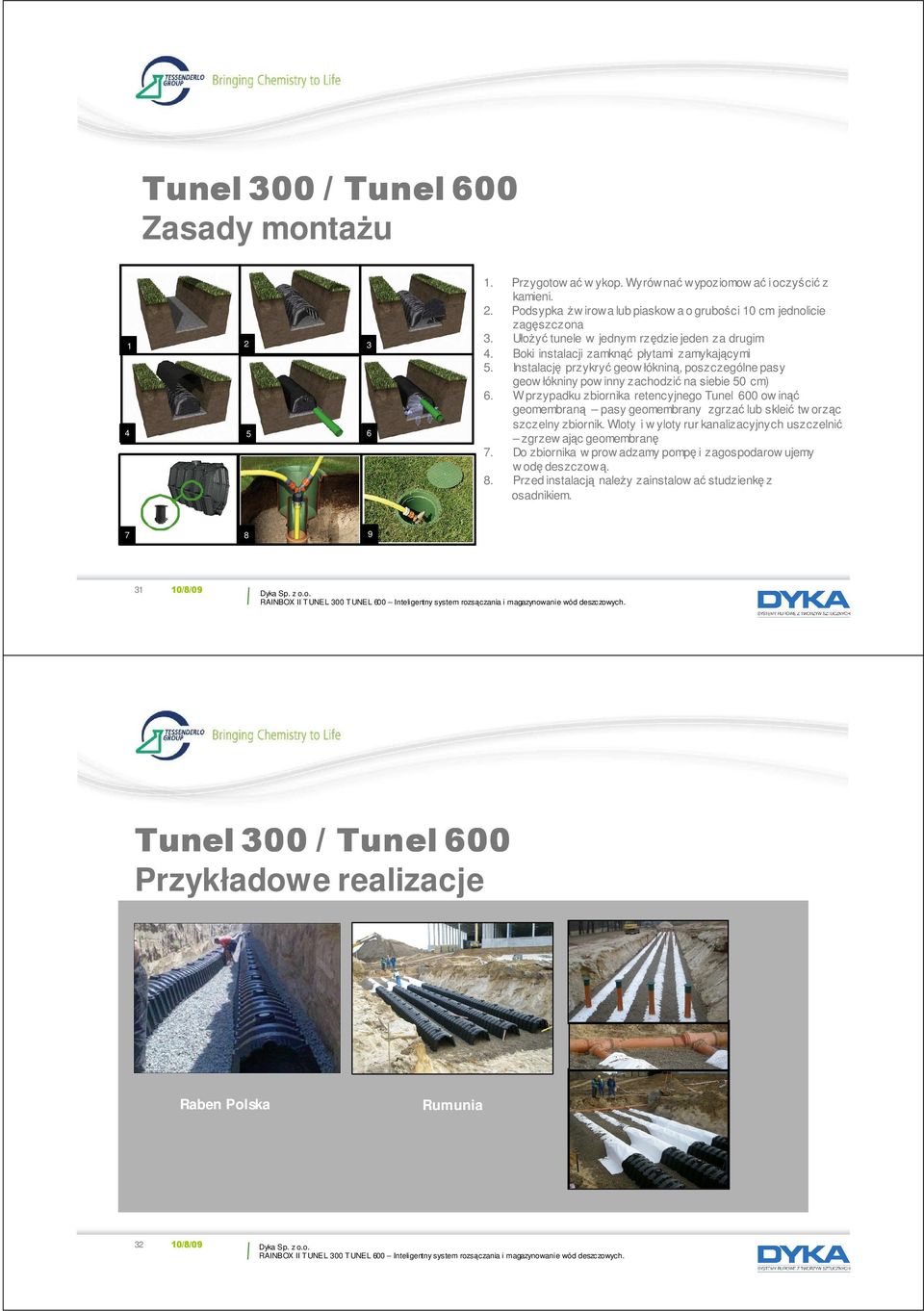

16 Tunel 300 / Tunel 600 Zasady montaŝu Przygotow ać w ykop. Wyrównać wypoziomow ać i oczyścić z kamieni. 2. Podsypka Ŝw irowa lub piaskow a o grubości 10 cm jednolicie zagęszczona 3. UłoŜyć tunele w jednym rzędzie jeden za drugim 4. Boki instalacji zamknąć płytami zamykającymi 5. Instalację przykryć geow łókniną, poszczególne pasy geow łókniny pow inny zachodzić na siebie 50 cm) 6. W przypadku zbiornika retencyjnego Tunel 600 ow inąć geomembraną pasy geomembrany zgrzać lub skleić tw orząc szczelny zbiornik. Wloty i w yloty rur kanalizacyjnych uszczelnić zgrzew ając geomembranę 7. Do zbiornika w prow adzamy pompę i zagospodarow ujemy w odę deszczową. 8. Przed instalacją naleŝy zainstalow ać studzienkę z osadnikiem /8/09 Tunel 300 / Tunel 600 Przykładowe realizacje Raben Polska Rumunia Raben Polska 32 10/8/09

17 Technologia filtrów /8/09 RAINBOX II T UNEL 300 T UNEL 600 Inteligentny system rozsączania i magazynowanie wód deszczowych. Przykłady zastosowań 34 10/8/09 RAINBOX II T UNEL 300 T UNEL 600 Inteligentny system rozsączania i magazynowanie wód deszczowych.
