Diagramy czynności. sekwencyjnych i współbieŝnych. pomiędzy uporządkowanymi ciągami czynności, akcji i obiektów

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Diagramy czynności. sekwencyjnych i współbieŝnych. pomiędzy uporządkowanymi ciągami czynności, akcji i obiektów"

Transkrypt

1 Diagramy czynności Graficzne przedstawienie sekwencyjnych i współbieŝnych przepływów sterowania oraz danych pomiędzy uporządkowanymi ciągami czynności, akcji i obiektów

2 Zastosowanie w modelowaniu scenariuszy przypadków uŝycia systemów oraz podsystemów algorytmów procesów biznesowych

3 Podstawowe kategorie pojęciowe Czynność określone zachowanie, złoŝone z podczynności i akcji, mające na celu wykonanie pewnego procesu Wprowadź nazwę uŝytkownika Akcja elementarna jednostka specyfikacji zachowania fwynagrodzenie = nliczbagodzin * fstawka

4 Podstawowe kategorie pojęciowe Przepływ sterowania relacja między dwoma czynnościami bądź akcjami, wskazująca, Ŝe po wykonaniu źródłowej czynności sterowanie jest przekazywane do czynności końcowej Wprowadź nazwę uŝytkownika Wprowadź hasło

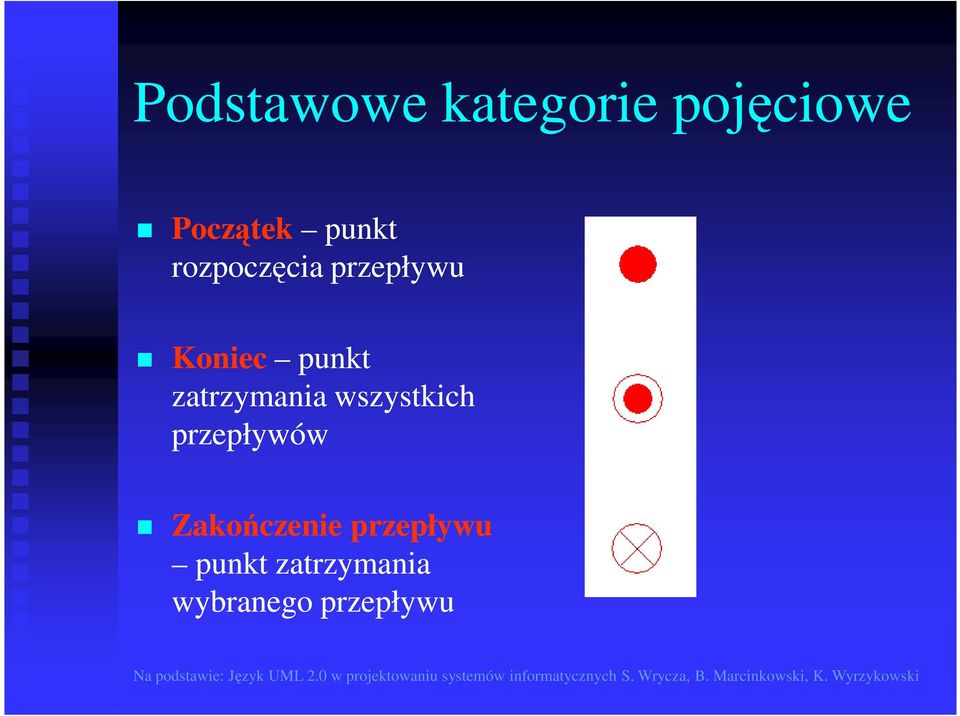

5 Podstawowe kategorie pojęciowe Początek punkt rozpoczęcia przepływu Koniec punkt zatrzymania wszystkich przepływów Zakończenie przepływu punkt zatrzymania wybranego przepływu

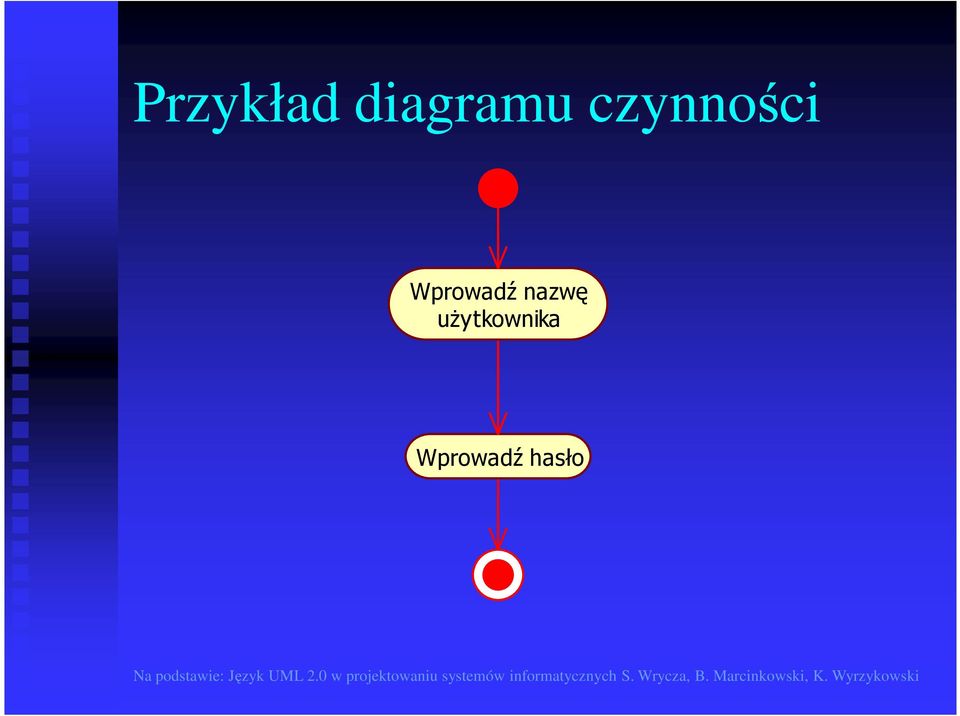

6 Przykład diagramu czynności Wprowadź nazwę uŝytkownika Wprowadź hasło

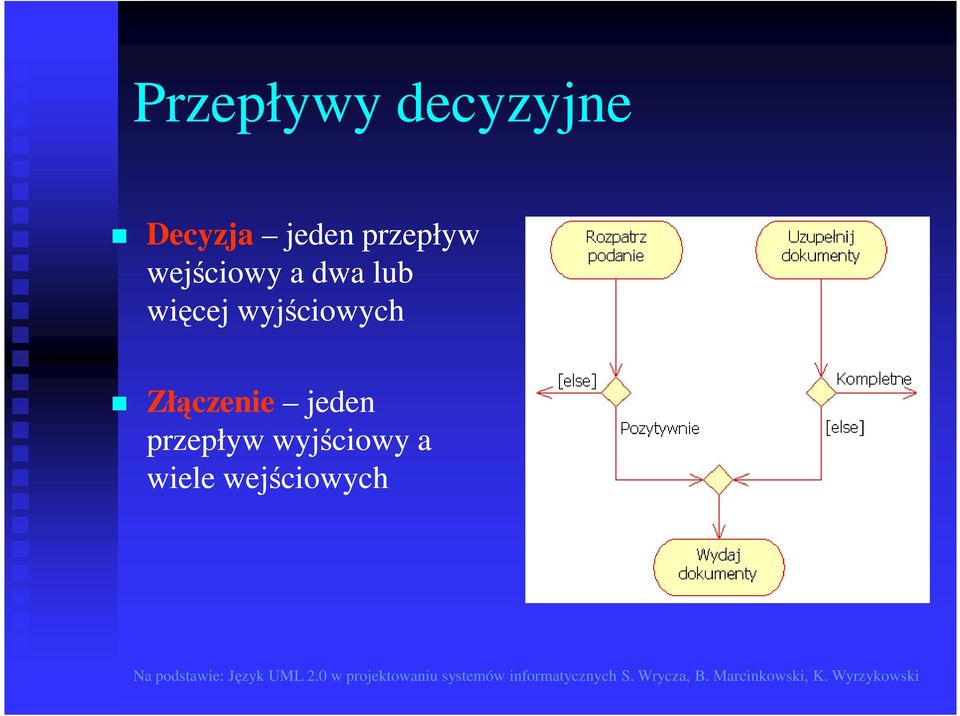

7 Przepływy decyzyjne Decyzja jeden przepływ wejściowy a dwa lub więcej wyjściowych Złączenie jeden przepływ wyjściowy a wiele wejściowych

8 Przepływy współbieŝne Rozwidlenie rozdzielenie jednego przepływu wejściowego na wiele wynikowych Scalenie przekazanie sterowania z wielu współbieŝnych przepływów sterowania do jednego wynikowego wszystkie przepływy ulegają synchronizacji

9 Przepływ danych bezpośrednie zobrazowanie przepływu danych pomiędzy czynnością a obiektem reprezentacja graficzna poprzez umieszczenie obiektu pomiędzy dwoma czynnościami lub przez zastosowanie przekaźnika danych

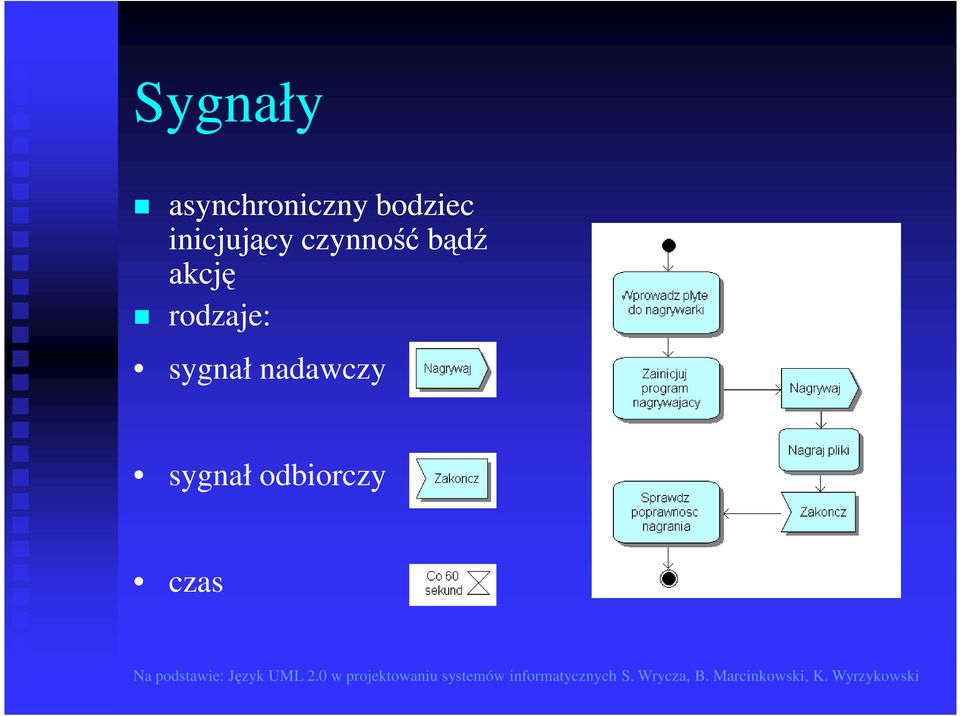

10 Sygnały asynchroniczny bodziec inicjujący czynność bądź akcję rodzaje: sygnał nadawczy sygnał odbiorczy czas

11 Bufor centralny specyficzny obiekt słuŝący do zarządzania przepływami danych implementuje procedury kolejkowania oznaczany stereotypem oznaczany stereotypem <<centralbuffer>>

12 Składnica danych rodzaj bufora centralnego dla danych stałych przechowywanych w dłuŝszym okresie oznaczana stereotypem <<datastore>>

13 Partycje diagramów czynności mechanizm grupowania elementów diagramów czynności powiązanych przepływami danych, pełniących określoną wspólną rolę na diagramie

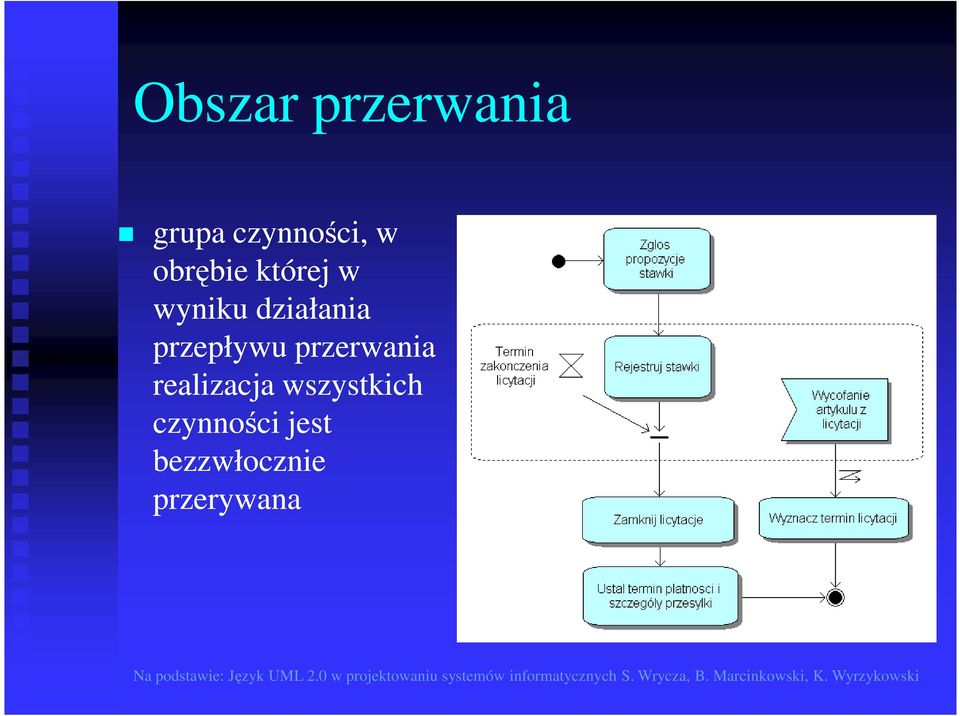

14 Obszar przerwania grupa czynności, w obrębie której w wyniku działania przepływu przerwania realizacja wszystkich czynności jest bezzwłocznie przerywana

15 Proces tworzenia diagramu czynności 1. Identyfikacja podstawowych czynności i sygnałów na podstawie scenariusza przypadków uŝycia 2. Połączenie czynności i sygnałów za pomocą przepływów sterowania 3. Identyfikacja decyzyjnych i współbieŝnych przepływów sterowania 4. Wprowadzenie przepływów danych z wykorzystaniem: przekaźników danych parametrów czynności bufora centralnego składnicy danych 5. Wprowadzenie partycji 6. Wprowadzenie obszarów specjalizowanych 7. Identyfikacja akcji i opracowanie diagramów akcji

koniec punkt zatrzymania przepływów sterowania na diagramie czynności

koniec punkt zatrzymania przepływów sterowania na diagramie czynności Diagramy czynności opisują dynamikę systemu, graficzne przedstawienie uszeregowania działań obrazuje strumień wykonywanych czynności z ich pomocą modeluje się: - scenariusze przypadków użycia, - procesy
