1 Programowanie Cz. II 1 1

2 Spis treści 1. Uruchamianie programu Eaton RF 2. Otwieranie istniejącego pliku z konfiguracją 3. Przesuwanie obiektów na ekranie 4. Rysowanie połączeń 5. Programowanie: diod dotykowych LED na panelu wyjść RM wejść RM automatycznego sterowania rolet w RM automatycznego sterowania światłem w RM włączanie funkcji rozszerzonych RM 2 2

3 Uruchamianie programu Eaton RF Uruchom program przez dwukrotne naciśnięcie ikony Eaton RF

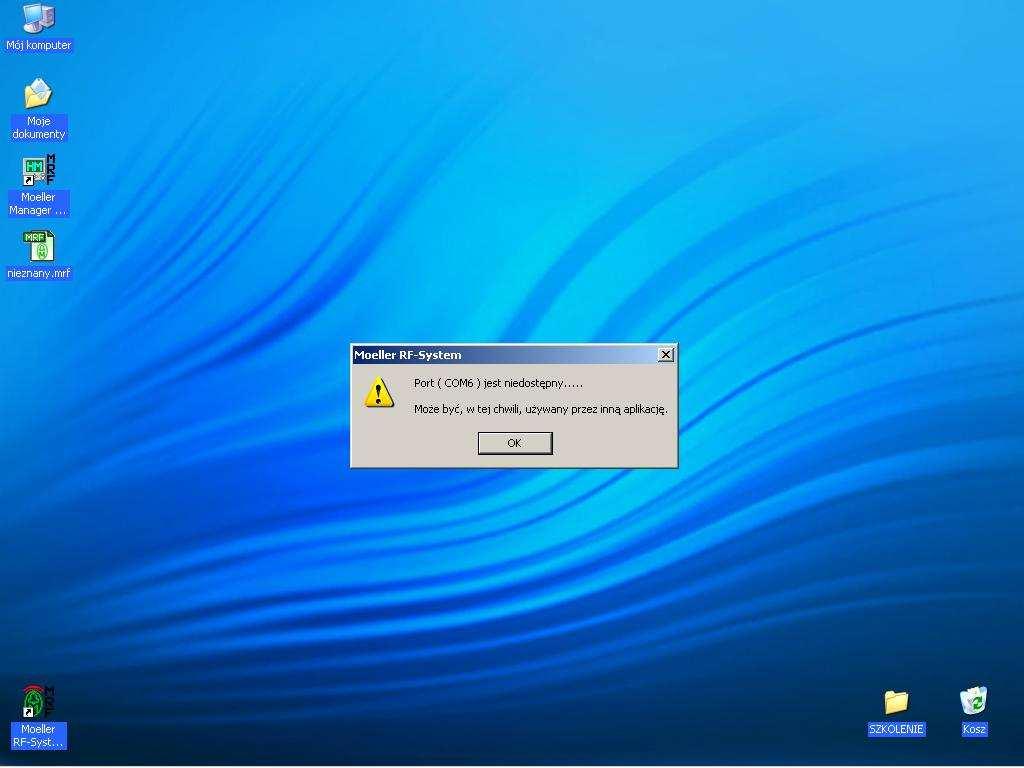

4 Uruchamianie programu Eaton RF Może pojawić się informacja, że Port (COM)... należy nacisnąć przycisk OK 4 4

5 Uruchamianie programu Eaton RF Może pojawić się informacja, że Brak połączenia z modułem... Należy nacisnąć przycisk OK 5 5

6 Uruchamianie programu Eaton RF naciśnij zaznaczoną ikonę, żeby program Eaton RF wyświetlany był na całym ekranie 6 6

7 Otwieranie istniejącego pliku naciśnij lewy klawisz myszy na Otwórz 7 7

8 Otwieranie istniejącego pliku Wybierz program nieznany.mrf 8 8

9 Otwieranie istniejącego pliku naciśnij przycisk Otwórz 9 9

10 Otwieranie istniejącego pliku Może pojawić się informacja, że program nie został wcześniej całkowicie wgrany do urządzeń. Naciśnij OK 10 10

11 Otwieranie istniejącego pliku Może pojawić się informacja, że program nie został wcześniej całkowicie wgrany do urządzeń. Naciśnij OK 11 11

12 Przesuwanie obiektów na ekranie Należy najechać na element, która ma zostać przeniesiony i nacisnąć lewy klawisz myszy Przenoszenie obiektów jest możliwe jedynie wtedy, gdy nieaktywne, (tak jak tutaj na slajdzie) jest rysowanie połączeń symbol ołówka!!! 12 12

13 Przesuwanie obiektów na ekranie Należy najechać elementem tam gdzie ma zostać umieszczony i nacisnąć lewy klawisz myszy 13 13

14 Przesuwanie obiektów na ekranie Należy przenieść element tam gdzie ma zostać umieszczony i nacisnąć lewy klawisz myszy 14 14

15 Rysowanie połączeń Należy nacisnąć symbol ołówka na pasku zadań 15 15

16 Rysowanie połączeń Jeżeli instalacja nie jest zabezpieczona hasłem program poinformuje o tym, wyświetlając następującą informację. Należy nacisnąć OK 16 16

17 Programowanie diod dotykowych LED na panelu 17 17

18 Programowanie diod LED na panelu Należy połączyć odbiornik sterujący i panel sterujący Room Manager, czyli

19 Programowanie diod LED na panelu Najechać na odbiornik załączający ( Odb załączający ), nacisnąć lewy klawisz myszy i cały czas trzymając rysować linię pomiędzy nim, a panelem ( Room Manager ) 19 19

20 Programowanie diod LED na panelu Po doprowadzeniu linii do panelu, należy puścić lewy klawisz myszy. Pojawi się menu, jak na rysunku 20 20

21 Programowanie diod LED na panelu Aby wybrać uruchamianie odbiornika z diod dotykowych LED należy wybrać Przycisk lokalny 21 21

22 Programowanie diod LED na panelu Aby wybrać uruchamianie z diod po lewej stronie panelu należy wybrać Lewy klawisz ZAŁĄCZ WYŁĄCZ 22 22

23 Programowanie diod LED na panelu Po naciśnięciu lewego klawisza myszy przejdziemy do widoku programu, z narysowanym połączeniem 23 23

24 Programowanie uruchamiania dwóch odbiorników z jednego kanału RM 24 24

25 Programowanie diod LED na panelu Aby wybrać uruchamianie z diod po lewej stronie panelu należy wybrać Lewy klawisz ZAŁ/WYŁ 25 25

26 Programowanie diod LED na panelu Następnie nacisnąć lewym klawiszem myszy na rozwijane menu (tak jak pokazano)

27 Programowanie diod LED na panelu Następnie z dostępnych funkcji wybrać Przycisk bistabilny ZAŁ/WYŁ 27 27

28 Programowanie diod LED na panelu Następnie nacisnąć przycisk OK 28 28

29 Programowanie diod LED na panelu Aby z dolnej diody LED uruchamiać odbiornik połącz Odb. załączający i Room Manager ZAŁ/WYŁ 29 29

30 Programowanie diod LED na panelu Najedź na odbiornik załączający i trzymając wciśnięty lewy klawisz myszy rysuj połączenie do Room Manager a 30 30

31 Programowanie diod LED na panelu Po doprowadzeniu linii do Room Manager a puść lewy klawisz myszy i z menu wybierz Przycisk lokalny. ZAŁ/WYŁ 31 31

32 Programowanie diod LED na panelu Z dostępnych opcji wybierz Lewy klawisz 32 32

33 Programowanie diod LED na panelu Następnie najedź na połączony odbiornik załączający, naciśnij prawy klawisz myszy i z wybierz Ustawienia 33 33

34 Programowanie diod LED na panelu Najedź i naciśnij Funkcje 34 34

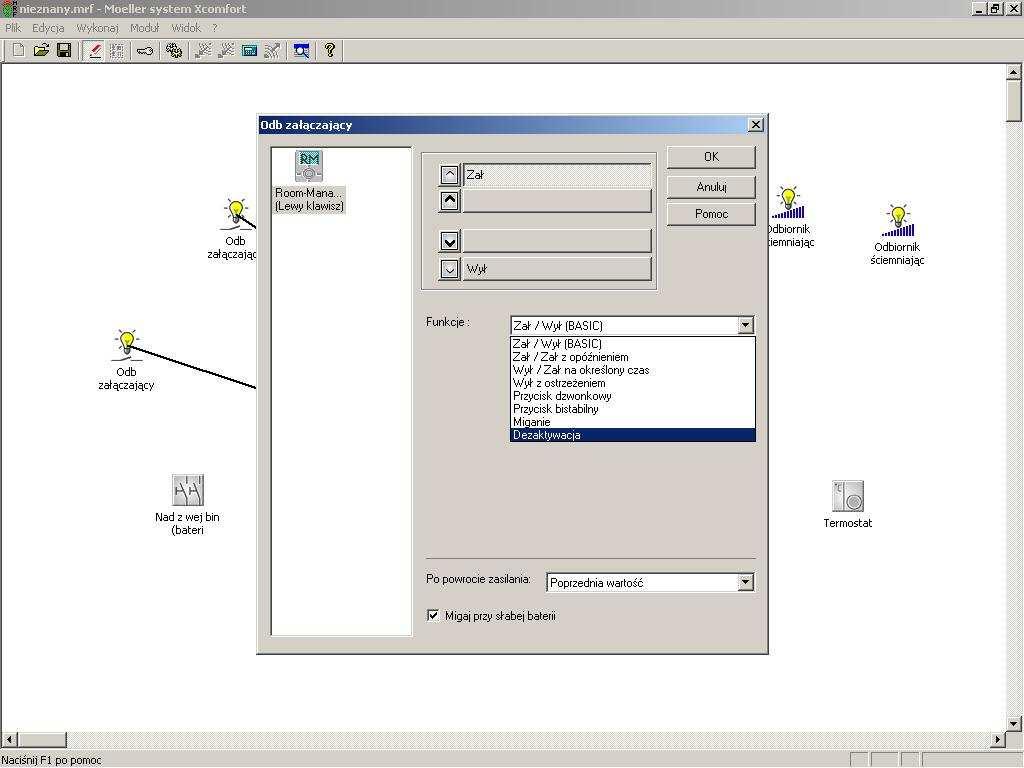

35 Programowanie diod LED na panelu Rozwinie się menu, z którego należy wybrać Dezaktywacja 35 35

36 Programowanie diod LED na panelu Następnie nacisnąć przycisk, jak zaznaczony, który będzie ZAŁ/WYŁ odbiornik ZAŁ/WYŁ 36 36

37 Programowanie diod LED na panelu Najedź na zaznaczone okno i rozwiń menu 37 37

38 Programowanie diod LED na panelu Z dostępnych funkcji wybierz Przycisk bistabilny ZAŁ/WYŁ 38 38

39 Programowanie diod LED na panelu W celu potwierdzenia ustawień naciśnij OK 39 39

40 Programowanie diod LED na panelu Pojawi się następujący widok

41 Programowanie wyjść Room Manager a 41 41

42 Programowanie diod LED na panelu Narysuj połączenie pomiędzy odb. załączającym i Room Manager em 42 42

43 Programowanie diod LED na panelu Po puszczeniu lewego klawisza myszy nad RM wybierz z dostępnych opcji Wyjścia, a następnie Wyjście

44 Programowanie diod LED na panelu Następnie wchodzimy w ustawienia RM, czyli najeżdżamy na niego myszą, klikamy prawy przycisk i z dostępnych funkcji wybieramy Ustawienia 44 44

45 Programowanie diod LED na panelu Następnie wybieramy zakładkę Wyjścia 45 45

46 Programowanie diod LED na panelu Wszystkie pola z białym tłem mogą być edytowane. Osoba programująca może wprowadzić nazwy, które będą pokazywane na wyświetlaczu RM

47 Programowanie diod LED na panelu Zmieńmy nazwę na światło góra Maksymalnie można wprowadzić do 13 znaków!!! Polskie znaki są również wyświetlane 47 47

48 Programowanie diod LED na panelu Można również wprowadzić, jaki ma być stan początkowy sterowane odbiornika, przy uruchomieniu RM. Wybierzmy, żeby był Wył Następnie OK w celu potwierdzenia ustawień RM Po prawej stronie mamy informację, jakie odbiorniki są przypisane pod dane wyjście RM. Starajmy się, żeby nie było ich więcej niż

49 Programowanie wejść Room Manager a 49 49

50 Programowanie diod LED na panelu Narysuj połączenie pomiędzy Nad z wej bin, a Room-Manager 50 50

51 Programowanie diod LED na panelu Następnie wybierz Wejście

52 Programowanie diod LED na panelu Jeżeli Nad z wej bin jest w złym trybie, innymi niż tryb 2, to system nie pozwoli połączyć urządzenia z RM. W takim wypadku należy nacisnąć OK i ustawić właściwy tryb pracy 52 52

53 Programowanie diod LED na panelu Należy najechać myszą na Nad z wej bin i nacisnąć prawy klawisz myszy Patrząc na diagram na ekranie widać też, że urządzenia pracuje w trybie 1, czyli oba kanały jako przyciski

54 Programowanie diod LED na panelu Następnie z menu wybrać Ustawienia 54 54

55 Programowanie diod LED na panelu Żeby wybrać odpowiedni tryb pracy należy najechać na Tryb pracy 55 55

56 Programowanie diod LED na panelu Następnie z rozwijanego menu wybrać tryb

57 Programowanie diod LED na panelu Żeby wybrać odpowiedni tryb należy najechać na Tryb pracy Należy też wybrać kiedy będzie wysyłana informacja z kanałów A i B. Czy ma być wysyłana cyklicznie, wtedy żółte pole Czy a być wysyłane tylko przy zmianach wtedy pole czerwone. Następnie naciskamy OK RM musi otrzymywać informację od czujników przynajmniej co 20 godzin. W innym wypadku na ekranie może pokazać się *** i układ może działać niepoprawnie 57 57

58 Programowanie diod LED na panelu Raz jeszcze narysuj połączenie pomiędzy Nad z wej bin, a Room- Manager 58 58

59 Programowanie diod LED na panelu Następnie wybierz Wejście

60 Programowanie diod LED na panelu W przypadku, gdy nie zostało ustawione wysyłanie cykliczne system nas o tym poinformuje. Należy nacisnąć OK Chodzi o dostarczanie do RM informacji przynajmniej co 20 godzin!!! 60 60

61 Programowanie diod LED na panelu Następnie najechać na RM nacisnąć prawy klawisz myszy i z dostępnego menu wybrać Ustawienia 61 61

62 Programowanie diod LED na panelu Wybrać zakładkę Wejście 62 62

63 Programowanie diod LED na panelu Teksty na białym polu mogą zostać zmieniane i są wyświetlane na ekranie Room Manager a. Następnie naciśnij OK 63 63

64 Programowanie automatycznego sterowania rolet Room Manager a 64 64

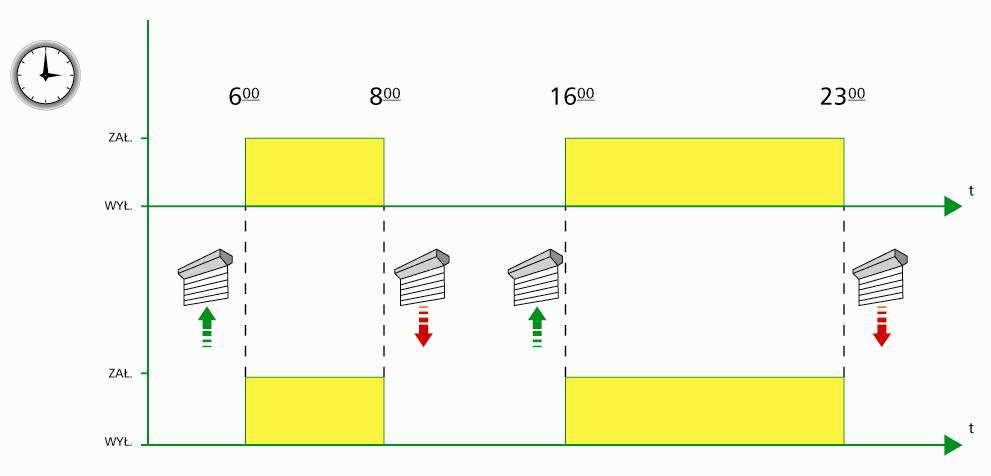

65 65 65

66 Programowanie sterowania rolet Narysuj połączenie odbiornika roletowego odb ster roletami z RM 66 66

67 Programowanie sterowania rolet Z dostępnych pozycji wybierz Rolety, a następnie Grupa

68 Programowanie sterowania rolet Następnie należy najechać na RM i nacisnąć prawy klawisz myszy. Następnie z dostępnych opcji należy wybrać Ustawienia 68 68

69 Programowanie sterowania rolet I zakładkę Rolety. Potem należy nacisnąć Program czasowy, aby móc wybrać godziny działania 69 69

70 Programowanie sterowania rolet Narysuj połączenie odbiornika roletowego odb ster roletami z RM UWAGA! Minuty wpisujemy z dokładnością do 10, czyli 10, 20, 30, 40, itd

71 Programowanie sterowania rolet Należy wybrać przedział czasu, kiedy rolety mają być otwarte. Jeżeli dla pozostałych dni ustawienia mają być identyczne należy nacisnąć Kopiuj 71 71

72 Programowanie sterowania rolet Wybrać dzień, z którego ustawienia mają zostać skopiowane i nacisnąć OK 72 72

73 Programowanie sterowania rolet Jeżeli ustawiliśmy tydzień pracy, można przejść do ustawień dla Soboty i Niedzieli, które z reguły różni się od pozostałych dni

74 Programowanie sterowania rolet Dla Soboty ustawiamy czas pracy na 6.00 do i naciskamy Kopiuj 74 74

75 Programowanie sterowania rolet Należy wybrać właściwy dzień tygodnia dlatego należy nacisnąć zaznaczone pole 75 75

76 Programowanie sterowania rolet Należy wybrać Sobotę i nacisnąć OK 76 76

77 Programowanie sterowania rolet Jeżeli mamy zdefiniowane czasy otwarcia rolet dla całego tygodnia naciskamy OK 77 77

78 Programowanie sterowania rolet Można dodatkowo ustawić, warunkowe działanie rolet. Tzn. Jeżeli warunek ustawiony w tym polu nie będzie spełniony rolety się nie opuszczą

79 Programowanie sterowania rolet Naciskając przycisk na białym polu można wybrać jaki warunek ma zostać spełniony 79 79

80 Programowanie sterowania rolet Np. światło w salonie musi być wyłączone, żeby rolety zamknęły się o określonej porze dnia. Następnie naciskamy przycisk OK 80 80

81 Programowanie automatycznego sterowanie światłem Room Manager a 81 81

82 82 82

83 Programowanie sterowania światłem Narysuj połączenie pomiędzy odbiornik ściemniający, a Room Manager 83 83

84 Programowanie sterowania światłem Potem puszczając lewy przycisk myszy na Room Manager ze z dostępnych funkcji wybrać Zegar, a następnie Zegar

85 Programowanie sterowania światłem Najedź na Room Manager i naciśnij prawy przycisk myszy. Następnie z menu wybierz Ustawienia 85 85

86 Programowanie sterowania światłem Z dostępnych zakładek wybieramy Zegar 86 86

87 Programowanie sterowania światłem W polu na białym tle widoczna jest nazwa urządzenia, która będzie wyświetlana na ekranie Room Manager a. Należy nacisnąć przycisk Program czasowy, aby móc ustawić przedziały czasu, gdy oświetlenie ma być zapalone, a kiedy nie

88 Programowanie sterowania światłem W tym wypadku oświetlenie nocne ma być zapalone w godzinach od 23 w nocy do 6 rano. Dlatego pierwszy przedział ustawiamy na czas od do 24.00, a drugi od 0.00 do 6.00 Następnie naciśnij KOPIUJ 88 88

89 Programowanie sterowania światłem Dla pozostałych dni kopiujemy ustawienia z Poniedziałku i potwierdzamy przez naciśnięcie OK 89 89

90 Programowanie sterowania światłem Po ustawieniu wszystkich dni naciśnij OK i powróć do poprzedniego menu

91 Programowanie sterowania światłem Potwierdź raz jeszcze i wróć do widoku głównego programu Eaton RF 91 91

92 Programowanie sterowania światłem Po wgraniu programu do urządzeń są one gotowe do działania 92 92

93 Włączanie funkcji rozszerzonych Room Manager a 93 93

94 Należy raz jeszcze otworzyć plik nieznany.mrf aby całość była bardziej czytelna 94 94

95 Należy najechać myszką na Room Manager i nacisnąć prawy klawisz myszy. Następnie z dostępnych opcji wybrać Ustawienia 95 95

96 Z dostępnych zakładek wybrać Ustawienia 96 96

97 Żeby włączyć funkcje rozszerzone, należy zaznaczyć pole na białym kwadracie, a następnie potwierdzić poprzez kliknięcie OK 97 97

98 Pojawi się informacje, że funkcje będą dostępne po kolejnym uruchomieniu Room Manager a. Należy nacisnąć OK 98 98

99 Należy, raz jeszcze, nacisnąć OK 99 99

100 I ponownie wejść w ustawienia Room Manger a. Tak więc na Room Manager ze nacisnąć prawy klawisz myszy i wybrać Ustawienia

101 Pojawiły się nowe zakładki: symulacja obecności funkcje logiczne sceny Naciskamy OK, żeby powrócić go widoku głównego

102 Programowanie sterowania ogrzewaniem Room Manager a

103 Room Manager jest w stanie sterować ogrzewaniem i chłodzeniem w następującej konfiguracji. Sterowanie w trzech strefach/pomieszczeniach oraz dodatkowo głównym źródłem ciepła/chłodzenia Jeżeli, w którymkolwiek pomieszczeniu temperatura spadnie poniżej zadanej, włącza się piec CO i odkręcany jest elektrozawór w danym pomieszczeniu. Jeżeli zostanie otwarte okno, ogrzewanie jest wtedy maksymalnie zmniejszane Strefa 1 Strefa 2 Strefa 3 Piec C.O

104 Należy narysować połączenie pomiędzy odb załączającym i Room Manager em

105 Wybrany odbiornik ma sterować elektrozaworem umieszczonym na grzejniku znajdującym się w pierwszej strefie grzewczej. Dlatego wybieramy Pokój 1, a następnie Grzanie Strefa

106 Następnie należy nacisnąć prawy klawisz myszy i wybrać Ustawienia

107 W tym polu możemy ustawić nazwę wyświetlaną na ekranie, oraz offset, tzn. w przypadku gdy wskazanie temperatury byłoby niepoprawne. Może wpisać jej różnicę. Wtedy wyświetlana wartość będzie poprawna Tutaj ustawia się poziomy temperatur dla poszczególnych trybów pracy. Program tygodniowy można ustawić po wciśnięciu przycisku Program czasowy W tym polu pokazane jest jaki odbiornik będzie sterował ogrzewaniem W przypadku pierwszej strefy temperatura jest mierzona z wbudowanego czujnika. W przypadku pozostałych stref należy dołączyć dodatkowy, czujnik temperatury

108 W tabeli można ustawić temperatury dla całego tygodnia UWAGA!!! Przedział czasu, który nie zostanie uwzględniony w tabeli domyślnie będzie ustawiony jako czas kiedy będzie panował tryb NOC

109 Należy ustawić przedziały dla Poniedziałku, a następnie jeżeli ustawienia dla pozostałych dni mają być identyczne nacisnąć przycisk KOPIUJ

110 Należy wybrać dzień, z którego chcemy skopiować ustawienia (w tym przypadku zostawiamy Poniedziałek) i nacisnąć OK

111 W przypadku kolejnych dni postępujemy podobnie

112 Gdy mamy ustawiony pracujący tydzień przechodzimy do weekendu, kiedy czas przebywania domowników różni się od pierwszych pięciu dni

113 Dla Soboty ustawiamy czas przebywania w domu od 8.00 do

114 i tak jak poprzednio kopiujemy ustawienia Soboty dla Niedzieli

115 Następnie naciskamy przycisk OK

116 Room Manager musi wiedzieć jaki czas wcześniej powinien załączyć ogrzewanie, aby na początku ustawionego wcześniej czasu panowała już wybrana temperatura

117 Pojawia się kolejne okno, gdzie podane są źródła ciepła

118 Klikając w zaznaczone pole można wybrać jakiego typu źródło ciepła będzie sterowane: Grzejnik aluminiowy szybko Grzejnik żeliwny średnio Mata grzewcza wolno

119 Podobnie wygląda programowanie sterowania od klimatyzacji. Najpierw należy połaczyć RM z odbiornikiem, który będzie odpowiadał za sterowanie jednostką chłodzącą Strefa

120 Następnie wybrać, która ze stref/pokoi ma sterować danym odbiornikiem oraz czy ma odpowiadać za grzanie, czy chłodzenie. W tym wypadku będzie to Pokój 1 o Chłodzenie

121 Następnie należy najechać na RM i nacisnąć prawy klawisz myszy, a następnie wybrać Ustawienia

122 W zaznaczonym oknie znajdują się nastawy dla klimatyzacji. Po wpisaniu odpowiadających wartości należy nacisnąć OK. Nazwa odbiornika, który odpowiada za sterowania klimatyzacją znajduje się tutaj Po ustawieniu wszystkich parametrów naciskamy OK

123 W przypadku programowania działania w następnej strefie postępuje się analogicznie. Najpierw narysuj połączenie pomiędzy odb załączający, a Room Manager Strefa

124 Następnie wybrać, która ze stref/pokoi ma sterować danym odbiornikiem oraz czy ma odpowiadać za grzanie, czy chłodzenie. W tym wypadku będzie to Pokój 2 i Grzanie

125 Należy połączyć Termostat i Room Manager UWAGA W drugiej strefie/pokoju trzeba podłączyć do Room Manager a czujnik temperatury/nadajnik z wejściem temperaturowym. Strefa

126 Następnie wybrać Temperatura w pokoju (Pokój 2)

127 Taka informacja pojawia się, kiedy termostat lub nadajnik z wejściem temperaturowym ustawiony jest w niewłaściwy sposób. Należy wtedy nacisnąć OK i przejść do ustawień nadajnika

128 Najeżdżamy na termostat i klikamy prawym klawiszem myszy. Następnie wybieramy Ustawienia

129 Nadajnik z wejściem temperaturowym może pracować w dwóch trybach: Wyślij polecenia załączenia wykorzystuje się to ustawienie, kiedy termostat ma bezpośrednio sterować np. elektrozaworem w pokoju Wyślij wartość temperatury wtedy wysyłana jest wartość temperatury do paneli sterujących i tam ustawiana jest jej wartość

130 W tym przypadku trzeba wybrać funkcję Wyślij wartość temperatury W przypadku kiedy termostat lub nadajnik będzie umieszczony w takim miejscu gdzie temperatura zmienia się bardzo wolno, np. ogrzewanie podłowgowe trzeba wybrać dodatkowo funkcję wysyłaj cyklicznie co i ustawić czas np. 1 godziny UWAGA Jeżeli temperatura nie zmieni się przez 20 godzin na ekranie panelu wyświetli się znak * * *

131 Raz jeszcze narysuj połączenie pomiędzy Termostatem i Room Manager em

132 Następnie wybierz Temperatura w pokoju (Pokój 2)

133 Następnie najedź na Room Manager i naciśnij prawy klawisz myszy. Potem wybierz Ustawienia

134 Przejdź do zakładki Pokój

135 Tutaj znajduje się nazwa nadajnika, który podaje temperaturę dla RM Tutaj znajduje się nazwa odbiornika, który steruje ogrzewaniem Tutaj znajdują się nastawy dla poszczególnych trybów pracy Po dokonaniu wszystkich nastaw naciśnij OK

136 Room Manger może sterować również źródłem ciepła, nie tylko elektrozaworami na grzejnikach. Aby móc to nastawić połącz odbiornik ściemniający i Room Manager Piec

137 Z menu należy wybrać Piec C.O. lub w starszych wersjach programu Wszystkie pokoje, a następnie Grzanie

138 Następnie najedź na Room Manager i naciśnij prawy klawisz myszy. Potem wybierz Ustawienia

139 Odbiornik, który podłączony jest bezpośrednio do pieca C.O. pokazany jest tutaj. Następnie należy nacisnąć OK

140 Do strefy/pokoju można również podłączyć kontaktron, aby w przypadku otwarcia okna zmniejszona została temperatura grzejników. W tym celu należy połączyć nadajnik z wejściem binarnym (do niego podłącza się kontaktron) do RM Strefa

141 Z dostępnych opcji wybieramy Kontaktron Pokój

142 Podobnie jak w przypadku termostatu, nadajnik z wejściami binarnymi musi pracować we właściwym trybie. Dlatego naciśnij OK i przejdź do ustawień nadajnika

143 Najedź na nadajnik z wejściami binarnymi i naciśnij prawy klawisz myszy. Następnie wybierz Ustawienia

144 Nadajnik z wejściami binarnymi w ustawieniach fabrycznych ma pracę w trybie 1. Żeby mógł pracować z Room Manger em musi być ustawiony w tryb 2. Dlatego naciśnij białe pole UWAGA Praca z kontaktronem wymaga ustawienia nadajnika z wejściem binarnym w tryb 2!!!

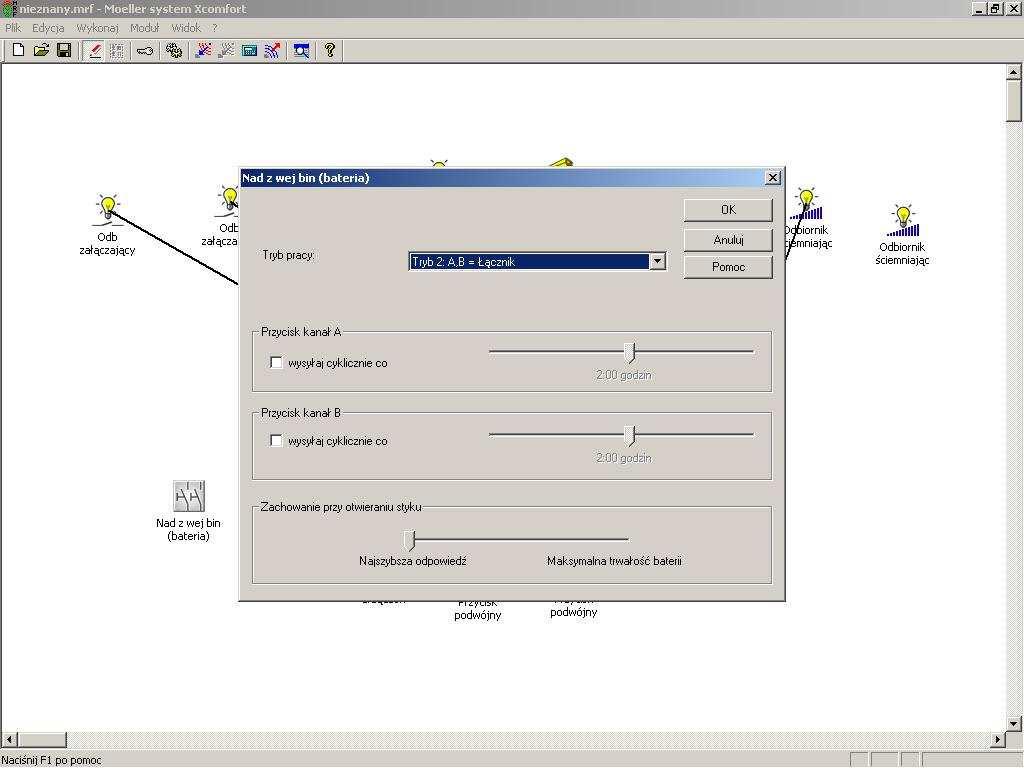

145 Po rozwinięciu menu, wybierz tryb 2: A,B = Łącznik

146 W przypadku kiedy nadajnik z wejściami binarnymi będzie umieszczony w takim miejscu gdzie sytuacja zmienia się bardzo rzadko, np. kontaktron trzeba wybrać dodatkowo funkcję wysyłaj cyklicznie co i ustawić czas np. 20min. Następnie naciśnij OK UWAGA Jeżeli stan nie zmieni się przez 20 godzin na ekranie panelu wyświetli się znak * * *

147 Na ekranie jest widoczna zmiana symbolu nadajnika: Tryb 1 Tryb 2 Teraz można jeszcze raz narysować połączenie pomiędzy nadajnikiem i Room Manager em

148 Wybierz Kontaktron Pokój

149 I ponownie wejść w ustawienia Room Manger a. Tak więc na Room Manager ze nacisnąć prawy klawisz myszy i wybrać Ustawienia

150 I ponownie wejść w ustawienia Room Manger a. Tak więc na Room Manager ze nacisnąć prawy klawisz myszy i wybrać Ustawienia

151 Podłączony kontaktron widoczny jest w zaznaczonym polu. Następnie naciśnij przycisk OK

152 Programowanie Zmiany trybu pracy Room Manager a

153 W tym przypadku tryb ma być zmieniany przez przycisk bezprzewodowy (mogą być to też inne urządzenia) Połącz przycisk podwójny z RM

154 W dostępnych opcji wybierz Zmień tryb pracy

155 Najedź na Room Manager i naciśnij prawy klawisz myszy

156 Z dostępnych funkcji wybierz Ustawienia

157 Wybierz zakładkę Zmień tryb pracy

158 W tym miejscu można ustawić, kiedy ma nastąpić zmiana trybu pracy. Naciśnij lewy klawisz myszy na zaznaczonym polu

159 W tym miejscu można wybrać, jaki tryb ma być aktywowany. Wybierz np. Ochrona chłodzenie/grzanie

160 W tym miejscu można wybrać, czy sterowanie ma dotyczyć tylko grzania, tylko chłodzenia, czy obu jednocześnie Wybierz tylko grzanie

161 W tym miejscu można wybrać, jaki tryb ma być aktywowany kiedy sygnał z przycisku jest na załącz. Wybierz np. Ochrona chłodzenie/grzanie

162 W tym miejscu można wybrać, czy sterowanie ma dotyczyć tylko grzania, tylko chłodzenia, czy obu jednocześnie Wybierz tylko grzanie

163 Jeżeli wszystkie ustawienia są poprawne naciśnij OK

164

Programowanie xcomfort Cz. I Eaton Corporation. All rights reserved.

Programowanie xcomfort Cz. I Eaton Corporation. All rights reserved. Programowanie Cz. I Spis treści 1. Skanowanie dużych instalacji WSKAZÓWKA 2. Konfiguracja modułu programowania 3. Uruchomienie programu Eaton RF PL 4. Ustawianie opcji programu Eaton RF PL 5. Uruchamianie

Bardziej szczegółowo

POLITECHNIKA WROCŁAWSKA WYDZIAŁ ELEKTRYCZNY KATEDRA ENERGOELEKTRYKI LABORATORIUM INTELIGENTNYCH INSTALACJI ELEKTRYCZNYCH

POLITECHNIKA WROCŁAWSKA WYDZIAŁ ELEKTRYCZNY KATEDRA ENERGOELEKTRYKI LABORATORIUM INTELIGENTNYCH INSTALACJI ELEKTRYCZNYCH POLITECHNIKA WROCŁAWSKA WYDZIAŁ ELEKTRYCZNY KATEDRA ENERGOELEKTRYKI LABORATORIUM INTELIGENTNYCH INSTALACJI ELEKTRYCZNYCH Wprowadzenie do oprogramowania firmowego Eaton RF-System (na podstawie dokumentacji

Bardziej szczegółowo

INSTRUKCJA INSTALACJI SPN-IR INSTRUKCJA INSTALACJI I OBSŁUGI. Sterownik Pracy Naprzemiennej SPN-IR

INSTRUKCJA INSTALACJI SPN-IR INSTRUKCJA INSTALACJI I OBSŁUGI. Sterownik Pracy Naprzemiennej SPN-IR INSTRUKCJA INSTALACJI SPN-IR INSTRUKCJA INSTALACJI I OBSŁUGI Sterownik Pracy Naprzemiennej SPN-IR OBSŁUGA URZĄDZENIA W celu konfiguracji sterownika należy postępować zgodnie z poniższą instrukcją. Po podłączeniu

Bardziej szczegółowo

Konfiguracja Połączenia

Konfiguracja Połączenia 2012.07.17Aktualizacja: 2012.10.11, 12:50 Konfiguracjaja klienta PPPoE w Windows 7 1. Klikamy na ikonę połączeń sieciowych przy zegarze i otwieramy "Centrum sieci i udostępniania". Aby wyłączyć protokół

Bardziej szczegółowo

Oficyna Wydawnicza UNIMEX ebook z zabezpieczeniami DRM

Oficyna Wydawnicza UNIMEX ebook z zabezpieczeniami DRM Oficyna Wydawnicza UNIMEX ebook z zabezpieczeniami DRM Opis użytkowy aplikacji ebookreader Przegląd interfejsu użytkownika a. Okno książki. Wyświetla treść książki podzieloną na strony. Po prawej stronie

Bardziej szczegółowo

Ustawienia ogólne. Ustawienia okólne są dostępne w panelu głównym programu System Sensor, po kliknięciu ikony

Ustawienia ogólne. Ustawienia okólne są dostępne w panelu głównym programu System Sensor, po kliknięciu ikony Ustawienia ogólne Ustawienia okólne są dostępne w panelu głównym programu System Sensor, po kliknięciu ikony Panel główny programu System Sensor (tylko dla wersja V2, V3, V4) Panel główny programu System

Bardziej szczegółowo

Spis treści. str. nr 2

Spis treści. str. nr 2 Spis treści 1 Konfigurowanie aplikacji xvision... 3 1.1 Ustawienia podstawowe... 3 1.1.1 Czyszczenie ekranu... 3 1.1.2 Wygaszacz ekranu... 3 1.2 Ustawienia zaawansowane... 6 1.2.1 Sceny świetlne... 6 1.2.2

Bardziej szczegółowo

Room Manager z Bluetooth

Room Manager z Bluetooth Room Manager z Bluetooth Spis treści 1. Wymagania sprzętowe 2. Nawiązywanie połączenia Bluetooth 3. Wysyłanie SMS-ów przez RM 4. Puszczenie sygnału przez RM 5. Puszczenie sygnału na RM 6. Sterowanie RM

Bardziej szczegółowo

Instrukcja użytkowania

Instrukcja użytkowania ASPEL S.A. PL 32-080 Zabierzów, os. H. Sienkiewicza 33 tel. +48 12 285 22 22, fax +48 12 285 30 30 www.aspel.com.pl Instrukcja użytkowania Konfiguracja bezprzewodowej komunikacji rejestratora AsPEKT 703

Bardziej szczegółowo

EUROSTER 3202 instrukcja obsługi 1 EUROSTER Cyfrowy regulator temperatury z panelem dotykowym

EUROSTER 3202 instrukcja obsługi 1 EUROSTER Cyfrowy regulator temperatury z panelem dotykowym EUROSTER 3202 instrukcja obsługi 1 EUROSTER 3202 Cyfrowy regulator temperatury z panelem dotykowym WSTĘP Gratulujemy Państwu zakupu nowoczesnego regulatora temperatury Euroster 3202 i dziękujemy za zaufanie

Bardziej szczegółowo

Instrukcja obsługi i montażu

Instrukcja obsługi i montażu Instrukcja obsługi i montażu Spis treści 1. Ustanawianie łączności radiowej pomiędzy nadajnikiem i odbiornikiem...- 3-2. Informacje ogólne...- 5-3. Najczęściej pojawiające się problemy...- 5-4. Podstawowe

Bardziej szczegółowo

Deklaracja zgodności nr 46/2011

Deklaracja zgodności nr 46/2011 tech -1- ST 293 instrukcja obsługi Deklaracja zgodności nr 46/2011 My, firma TECH, ul. St. Batorego 14, 34-120 Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator

Bardziej szczegółowo

Instrukcja obsługi i montażu

Instrukcja obsługi i montażu Instrukcja obsługi i montażu Spis treści 1. Ustanawianie łączności radiowej pomiędzy nadajnikiem i odbiornikiem...- 3-2. Informacje ogólne...- 5-3. Najczęściej pojawiające się problemy...- 5-4. Podstawowe

Bardziej szczegółowo

Prezentacja multimedialna MS PowerPoint 2010 (podstawy)

Prezentacja multimedialna MS PowerPoint 2010 (podstawy) Prezentacja multimedialna MS PowerPoint 2010 (podstawy) Cz. 4. Animacje, przejścia, pokaz slajdów Dzięki animacjom nasza prezentacja może stać się bardziej dynamiczna, a informacje, które chcemy przekazać,

Bardziej szczegółowo

Instrukcja obsługi termostatu W1209

Instrukcja obsługi termostatu W1209 Instrukcja obsługi termostatu W1209 1. Obsługa menu termostatu. Po włączeniu zasilania termostatu, na wyświetlaczu pojawia się aktualnie zmierzona temperatura przez czujnik NTC. (Jeżeli czujnik nie jest

Bardziej szczegółowo

FC600 + SALUS Smart Home Podłączenie regulatora klimakonwektora UGE600

FC600 + SALUS Smart Home Podłączenie regulatora klimakonwektora UGE600 + SALUS Smart Home Podłączenie regulatora klimakonwektora + UGE600 Komponenty systemu - Regulator klimakonwektorów UGE600 Sterowanie: Klimakonwektorami Grzejnikami kanałowymi Nagrzewnicami wodnymi z wentylatorami

Bardziej szczegółowo

Regulator klimakonwektorów FC600

Regulator klimakonwektorów FC600 Regulator klimakonwektorów FC600 Regulator klimakonwektorów FC600 FC600 UGE600 Konfigurowalne wejścia (czujnik zajętości lub temperatury) Niski, średni, wysoki bieg wentylatora Tryb ekonomiczny Harmonogram

Bardziej szczegółowo

NT-01 Instrukcja obsługi pilota zdalnego sterowania. Widok pilota zdalnego sterowania

NT-01 Instrukcja obsługi pilota zdalnego sterowania. Widok pilota zdalnego sterowania NT-01 Instrukcja obsługi pilota zdalnego sterowania Widok pilota zdalnego sterowania Opis funkcji Pilot zdalnego sterowania posiada wyświetlacz LCD z dwudziestoma wskaźnikami. Po włączeniu pilota pierwszy

Bardziej szczegółowo

1. Opis okna podstawowego programu TPrezenter.

1. Opis okna podstawowego programu TPrezenter. OPIS PROGRAMU TPREZENTER. Program TPrezenter przeznaczony jest do pełnej graficznej prezentacji danych bieżących lub archiwalnych dla systemów serii AL154. Umożliwia wygodną i dokładną analizę na monitorze

Bardziej szczegółowo

Panel sterujący Room-Manager Instrukcja obsługi

Panel sterujący Room-Manager Instrukcja obsługi Panel sterujący Room-Manager Instrukcja obsługi Copyright: Moeller Electric Spis treści Panel sterującyn Room-Manager...1 Instrukcja obsługi...1 1 Wprowadzenie...6 1.1 Warunki bezpieczeństwa...6 1.2 Zastosowanie...6

Bardziej szczegółowo

POLITECHNIKA POZNAŃSKA

POLITECHNIKA POZNAŃSKA POLITECHNIKA POZNAŃSKA DZIAŁ OBSŁUGI I EKSPLOATACJI Konfiguracja sieci eduroam na urządzeniach opartych o system Windows 8 Krok 1. Aby poprawnie skonfigurować sieć eduroam użytkownik powinien mieć mozliwość

Bardziej szczegółowo

CENTRALA STERUJĄCA SMART CONTROL

CENTRALA STERUJĄCA SMART CONTROL Dane Techniczne / Możliwość sterowania urządzeniami marki YOODA i CORTINO za pomocą smartfonów, tabletów i komputera / Tworzenie i zarządzanie grupami urządzeń / Możliwość konfiguracji zdarzeń czasowych

Bardziej szczegółowo

Obsługa mapy przy użyciu narzędzi nawigacji

Obsługa mapy przy użyciu narzędzi nawigacji Obsługa mapy przy użyciu narzędzi nawigacji Narzędzia do nawigacji znajdują się w lewym górnym rogu okna mapy. Przesuń w górę, dół, w lewo, w prawo- strzałki kierunkowe pozwalają przesuwać mapę w wybranym

Bardziej szczegółowo

WinSkład / WinUcz 15.00

WinSkład / WinUcz 15.00 WinSkład 15.00 / WinUcz 15.00 Instrukcja obsługi interfejsu użytkownika Spis treści: 1. Filtrowanie danych... 2 1.1. Nowy filtr Wg okresu - ograniczenie liczby danych... 3 1.2. Konfiguracja filtrów...

Bardziej szczegółowo

Instrukcja obsługi VITOTROL 050. dla użytkownika instalacji. Vitotrol 050, typ PT 21 Termostat pomieszczenia z programem tygodniowym

Instrukcja obsługi VITOTROL 050. dla użytkownika instalacji. Vitotrol 050, typ PT 21 Termostat pomieszczenia z programem tygodniowym Instrukcja obsługi dla użytkownika instalacji Vitotrol 050, typ PT 21 Termostat pomieszczenia z programem tygodniowym VITOTROL 050 Spis treści Pierwsze uruchomienie............................................

Bardziej szczegółowo

I Tworzenie prezentacji za pomocą szablonu w programie Power-Point. 1. Wybieramy z górnego menu polecenie Nowy a następnie Utwórz z szablonu

I Tworzenie prezentacji za pomocą szablonu w programie Power-Point. 1. Wybieramy z górnego menu polecenie Nowy a następnie Utwórz z szablonu I Tworzenie prezentacji za pomocą szablonu w programie Power-Point 1. Wybieramy z górnego menu polecenie Nowy a następnie Utwórz z szablonu 2. Po wybraniu szablonu ukaŝe się nam ekran jak poniŝej 3. Następnie

Bardziej szczegółowo

Rozdział 1. Przegląd bramofonu SAFE

Rozdział 1. Przegląd bramofonu SAFE Spis treści INSTRUKCJA OBSŁUGI SPIS TREŚCI ROZDZIAŁ 1. PRZEGLĄD BRAMOFONU SAFE... 2 1.1 OPIS... 2 1.2. FUNKCJE... 2 1.3. WYMAGANIA SYSTEMOWE... 2 1.4. ROZPOCZĘCIE UŻYTKOWANIA... 3 ROZDZIAŁ2. DZIAŁANIE

Bardziej szczegółowo

Przygotowanie urządzenia:

Przygotowanie urządzenia: Przygotowanie urządzenia: Krok 1 Włączyć i zresetować wzmacniacz sygnału TL-WA730RE do ustawień fabrycznych naciskając i przytrzymując przycisk RESET, który znajduje się z tyłu tego urządzenia przez około

Bardziej szczegółowo

GRM-10 - APLIKACJA PC

GRM-10 - APLIKACJA PC GRM-10 - APLIKACJA PC OPIS Aplikacja służy do aktualizacji oprogramowania urządzenia GRM-10 oraz jego konfiguracji z poziomu PC. W celu wykonania wskazanych czynności konieczne jest połączenie GRM-10 z

Bardziej szczegółowo

1. Wstęp Niniejszy dokument jest instrukcją użytkownika dla aplikacji internetowej DM TrackMan.

1. Wstęp Niniejszy dokument jest instrukcją użytkownika dla aplikacji internetowej DM TrackMan. Instrukcja korzystania z aplikacji TrackMan wersja WEB 1. Wstęp... 1 2. Logowanie... 1 3. Główny interfejs aplikacji... 2 3.1. Ogólny opis interfejsu... 2 3.2. Poruszanie się po mapie... 2 3.3. Przełączanie

Bardziej szczegółowo

RX10RF + VS RF + SALUS Smart Home Podłączenie modułu sterującego i regulatora

RX10RF + VS RF + SALUS Smart Home Podłączenie modułu sterującego i regulatora RX10RF + VS RF + SALUS Smart Home Podłączenie modułu sterującego i regulatora RX10RF VS20BRF Komponenty systemu RX10RF - moduł sterujący RX10RF Komunikacja bezprzewodowa Współpraca z regulatorami VS RF

Bardziej szczegółowo

INSTALACJA DOSTĘPU DO INTERNETU

INSTALACJA DOSTĘPU DO INTERNETU INSTALACJA DOSTĘPU DO INTERNETU Za pomocą protokołu PPPoE UWAGA: Niniejsza instrukcja dotyczy tylko przypadków połączeń kablowych oraz radiowych BEZ użycia routera domowego. W przypadku posiadania routera

Bardziej szczegółowo

Celem ćwiczenia jest zapoznanie się z podstawowymi funkcjami i pojęciami związanymi ze środowiskiem AutoCAD 2012 w polskiej wersji językowej.

Celem ćwiczenia jest zapoznanie się z podstawowymi funkcjami i pojęciami związanymi ze środowiskiem AutoCAD 2012 w polskiej wersji językowej. W przygotowaniu ćwiczeń wykorzystano m.in. następujące materiały: 1. Program AutoCAD 2012. 2. Graf J.: AutoCAD 14PL Ćwiczenia. Mikom 1998. 3. Kłosowski P., Grabowska A.: Obsługa programu AutoCAD 14 i 2000.

Bardziej szczegółowo

ActionFX oprogramowanie do sterowania efektami platform i kin 7D V1.0.1

ActionFX oprogramowanie do sterowania efektami platform i kin 7D V1.0.1 Instrukcja obsługi ActionFX oprogramowanie do sterowania efektami platform i kin 7D V1.0.1 1 ActionFX to zaawansowane oprogramowanie umożliwiające sterowanie platformami efektowymi i efektami w kinach

Bardziej szczegółowo

Instrukcja konfiguracji urządzenia TL-WA830RE v.2

Instrukcja konfiguracji urządzenia TL-WA830RE v.2 Instrukcja konfiguracji urządzenia TL-WA830RE v.2 Przygotowanie urządzenia: Krok 1 Włączyć i zresetować wzmacniacz sygnału TL-WA830RE do ustawień fabrycznych naciskając i przytrzymując przycisk RESET,

Bardziej szczegółowo

WWW.ICOMFORT.PL e-mail: biuro@icomfort.pl tel.061 622 75 50 fax. 061 622 76 50

WWW.ICOMFORT.PL e-mail: biuro@icomfort.pl tel.061 622 75 50 fax. 061 622 76 50 I. WIADOMOŚCI WSTĘPNE... 2 1. Podłączenie czytnika ekey module FS IN... 2 2. Podłączenie czytników i elektrozamka... 2 3. Jak poprawnie korzystać z czytnika... 3 4. Jak nie korzystać z czytnika... 3 II.

Bardziej szczegółowo

Instrukcja obsługi i montażu

Instrukcja obsługi i montażu Instrukcja obsługi i montażu Spis treści 1. Ustanawianie łączności radiowej pomiędzy nadajnikiem i odbiornikiem...- 3-2. Informacje ogólne...- 5-3. Najczęściej pojawiające się problemy...- 5-4. Podstawowe

Bardziej szczegółowo

CAN LOGGER OPIS. Ponownie uruchamiany program CAN Logger

CAN LOGGER OPIS. Ponownie uruchamiany program CAN Logger OPIS Uruchamiamy program CAN LOGGER Jeśli pierwszy raz uruchomiliśmy program należy zainstalować sterownik FT, wybieramy zakładkę sterowniki, [Sterownik FT] wybieramy [TAK] potwierdzamy w następnych krokach

Bardziej szczegółowo

Zadanie 10. Stosowanie dokumentu głównego do organizowania dużych projektów

Zadanie 10. Stosowanie dokumentu głównego do organizowania dużych projektów Zadanie 10. Stosowanie dokumentu głównego do organizowania dużych projektów Za pomocą edytora Word można pracować zespołowo nad jednym dużym projektem (dokumentem). Tworzy się wówczas dokument główny,

Bardziej szczegółowo

Zgrywus dla Windows v 1.12

Zgrywus dla Windows v 1.12 Zgrywus dla Windows v 1.12 Spis treści. 1. Instalacja programu. 2 2. Pierwsze uruchomienie programu.. 3 2.1. Opcje programu 5 2.2. Historia zdarzeń 7 2.3. Opisy nadajników. 8 2.4. Ustawienia zaawansowane...

Bardziej szczegółowo

RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z DRABINĄ I KOMINEM W 2D

RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z DRABINĄ I KOMINEM W 2D Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska Zakład Informacji Przestrzennej Inżynieria Środowiska INSTRUKCJA KOMPUTEROWA z Rysunku technicznego i geometrii wykreślnej RYSUNEK TECHNICZNY

Bardziej szczegółowo

Jak zainstalować i skonfigurować komunikator MIRANDA, aby wyglądał i funkcjonował jak Gadu Gadu Tutorial by t800.

Jak zainstalować i skonfigurować komunikator MIRANDA, aby wyglądał i funkcjonował jak Gadu Gadu Tutorial by t800. Jak zainstalować i skonfigurować komunikator MIRANDA, aby wyglądał i funkcjonował jak Gadu Gadu Tutorial by t800. Wraz z niniejszym tutorialem, dołączone są 4 pliki (krok0, krok1, itd). Nie należy ich

Bardziej szczegółowo

Instrukcja konfiguracji urządzenia TL-WA830RE v.1

Instrukcja konfiguracji urządzenia TL-WA830RE v.1 Instrukcja konfiguracji urządzenia TL-WA830RE v.1 Przygotowanie urządzenia: Krok 1 Włączyć i zresetować wzmacniacz sygnału TL-WA830RE do ustawień fabrycznych naciskając i przytrzymując przycisk RESET,

Bardziej szczegółowo

ROZDZIAŁ 1. PRZEGLĄD BRAMOFONU SAFE...

ROZDZIAŁ 1. PRZEGLĄD BRAMOFONU SAFE... Spis treści INSTRUKCJA OBSŁUGI SPIS TREŚCI ROZDZIAŁ 1. PRZEGLĄD BRAMOFONU SAFE... 2 1.3. WYMAGANIA SYSTEMU... 2 ROZDZIAŁ 2. APLIKACJA I URZĄDZENIE.... 4 2.1. DODAWANIE BRAMOFONU DO APLIKACJI... 4 2.2.

Bardziej szczegółowo

Następnie kliknąć prawym klawiszem myszy na Połączenie sieci bezprzewodowej i wybrać Wyłącz.

Następnie kliknąć prawym klawiszem myszy na Połączenie sieci bezprzewodowej i wybrać Wyłącz. Przygotowanie urządzenia: Krok 1 Włączyć i zresetować wzmacniacz sygnału TL-WA850RE do ustawień fabrycznych naciskając i przytrzymując przycisk RESET, który znajduje obok portu LAN tego urządzenia przez

Bardziej szczegółowo

VSS podgląd obrazów z rejestratora na żywo poprzez sieć komputerową, jak skonfigurować krótka instrukcja.

VSS podgląd obrazów z rejestratora na żywo poprzez sieć komputerową, jak skonfigurować krótka instrukcja. VSS podgląd obrazów z rejestratora na żywo poprzez sieć komputerową, jak skonfigurować krótka instrukcja. 1. Należy się zalogować do programu. Domyślnie użytkownik admin, hasło 123456. 2. Po zalogowaniu

Bardziej szczegółowo

INSTRUKCJA OBSŁUGI MONITORA LINII PRĄDOWEJ

INSTRUKCJA OBSŁUGI MONITORA LINII PRĄDOWEJ Towarzystwo Produkcyjno Handlowe Spółka z o.o. 05-462 Wiązowna, ul. Turystyczna 4 Tel. (22) 6156356, 6152570 Fax.(22) 6157078 http://www.peltron.pl e-mail: peltron@home.pl INSTRUKCJA OBSŁUGI MONITORA LINII

Bardziej szczegółowo

Platforma szkoleniowa krok po kroku. Poradnik Kursanta

Platforma szkoleniowa krok po kroku. Poradnik Kursanta - 1 - Platforma szkoleniowa krok po kroku Poradnik Kursanta PORA - 2 - Jeśli masz problemy z uruchomieniem Platformy szkoleniowej warto sprawdzić poprawność poniższych konfiguracji: - 3 - SPRZĘT Procesor

Bardziej szczegółowo

UMOWY INSTRUKCJA STANOWISKOWA

UMOWY INSTRUKCJA STANOWISKOWA UMOWY INSTRUKCJA STANOWISKOWA Klawisze skrótów: F7 wywołanie zapytania (% - zastępuje wiele znaków _ - zastępuje jeden znak F8 wyszukanie według podanych kryteriów (system rozróżnia małe i wielkie litery)

Bardziej szczegółowo

Rejestracja faktury VAT. Instrukcja stanowiskowa

Rejestracja faktury VAT. Instrukcja stanowiskowa Rejestracja faktury VAT Instrukcja stanowiskowa 1. Uruchomieni e formatki Faktury VAT. Po uruchomieniu aplikacji pojawi się okno startowe z prośbą o zalogowanie się. Wprowadzamy swoją nazwę użytkownika,

Bardziej szczegółowo

Ćwiczenie 1: Pierwsze kroki

Ćwiczenie 1: Pierwsze kroki Ćwiczenie 1: Pierwsze kroki z programem AutoCAD 2010 1 Przeznaczone dla: nowych użytkowników programu AutoCAD Wymagania wstępne: brak Czas wymagany do wykonania: 15 minut W tym ćwiczeniu Lekcje zawarte

Bardziej szczegółowo

Instrukcja importu dokumentów z programu Fakt do programu Płatnik 5.01.001

Instrukcja importu dokumentów z programu Fakt do programu Płatnik 5.01.001 1 Instrukcja importu dokumentów z programu Fakt do programu Płatnik 5.01.001 I. EKSPORT DANYCH Z PROGRAMU FAKT DO PŁATNIKA...2 I.1. WYSYŁANIE DEKLARACJI Z PROGRAMU FAKT....2 I.2. KATALOGI I ŚCIEŻKI DOSTĘPU....2

Bardziej szczegółowo

INSTRUKCJA OBSŁUGI DIODOWEGO WYŚWIETLACZA TEKSTÓW PIEŚNI STEROWANEGO Z TABLETU 10,1 '

INSTRUKCJA OBSŁUGI DIODOWEGO WYŚWIETLACZA TEKSTÓW PIEŚNI STEROWANEGO Z TABLETU 10,1 ' INSTRUKCJA OBSŁUGI DIODOWEGO WYŚWIETLACZA TEKSTÓW PIEŚNI STEROWANEGO Z TABLETU 10,1 ' -1- Spis treści - 1. O programie... 3 2. Uruchomienie programu... 3 3. Przygotowanie urządzenia do pracy... 4 4. Wyświetlanie

Bardziej szczegółowo

INSTRUKCJA KONFIGURACJI DOSTĘPU DO INTERNETU za pomocą protokołu PPPoE

INSTRUKCJA KONFIGURACJI DOSTĘPU DO INTERNETU za pomocą protokołu PPPoE INSTRUKCJA KONFIGURACJI DOSTĘPU DO INTERNETU za pomocą protokołu PPPoE Potrzebna będzie karta ustawień technicznych załącznik do Umowy 1. Wchodzimy do Menu Start i otwieramy Panel Sterowania. konfiguracja

Bardziej szczegółowo

MultiTool instrukcja użytkownika 2010 SFAR

MultiTool instrukcja użytkownika 2010 SFAR MultiTool instrukcja użytkownika 2010 SFAR Tytuł dokumentu: MultiTool instrukcja użytkownika Wersja dokumentu: V1.0 Data: 21.06.2010 Wersja urządzenia którego dotyczy dokumentacja: MultiTool ver. 1.00

Bardziej szczegółowo

ZARZĄDZANIE STRONAMI

ZARZĄDZANIE STRONAMI ZARZĄDZANIE STRONAMI SPIS TREŚCI Wygląd i zachowanie... 2 Strony i podstrony... 3 Przyjazny URL... 5 Kopiowanie stron... 6 Kolejność wyświetlania w menu... 7 1 WYGLĄD I ZACHOWANIE Wygląd i zachowanie odpowiada

Bardziej szczegółowo

1.Instalacja. Przechodzimy przez kolejne okna instalatora klikacjąć Dalej. wolek.zallegro.pl

1.Instalacja. Przechodzimy przez kolejne okna instalatora klikacjąć Dalej. wolek.zallegro.pl 1.Instalacja Przechodzimy przez kolejne okna instalatora klikacjąć Dalej. 1 Dla instalacji jednostanowiskowej zaznaczamy aplikacje Serwera i Klienta. W przypadku, gdy pilot ma pracować z kilkoma komputerami

Bardziej szczegółowo

Obserwacje w Agrinavia MOBILE OGÓLNE INFORMACJE

Obserwacje w Agrinavia MOBILE OGÓLNE INFORMACJE OGÓLNE INFORMACJE Rejestrowanie GPS w terenie pozwala na określenie położenia punktów z możliwością załączenia zdjęcia w danym punkcie. Punkty zamieszczone na mapie nazywamy obserwacjami. Mogą one zostać

Bardziej szczegółowo

Program APEK Użytkownik Instrukcja użytkownika

Program APEK Użytkownik Instrukcja użytkownika Program APEK Użytkownik Instrukcja użytkownika http://www.apek.pl e-mail. Biuro@apek.pl tel. 022 6447970 Systemy monitorowania programem APEK Użytkownik. 1.1 Wiadomości wstępne: Podgląd danych i ustawianie.

Bardziej szczegółowo

Arkusz kalkulacyjny EXCEL

Arkusz kalkulacyjny EXCEL ARKUSZ KALKULACYJNY EXCEL 1 Arkusz kalkulacyjny EXCEL Aby obrysować tabelę krawędziami należy: 1. Zaznaczyć komórki, które chcemy obrysować. 2. Kursor myszy ustawić na menu FORMAT i raz kliknąć lewym klawiszem

Bardziej szczegółowo

Spis treści 1. Wstęp Logowanie Główny interfejs aplikacji Ogólny opis interfejsu Poruszanie się po mapie...

Spis treści 1. Wstęp Logowanie Główny interfejs aplikacji Ogólny opis interfejsu Poruszanie się po mapie... Spis treści 1. Wstęp... 2 2. Logowanie... 2 3. Główny interfejs aplikacji... 2 3.1. Ogólny opis interfejsu... 2 3.2. Poruszanie się po mapie... 3 3.3. Przełączanie widocznych warstw... 3 4. Urządzenia...

Bardziej szczegółowo

Konfiguracja połączenia VPN do sieci Akademii Morskiej

Konfiguracja połączenia VPN do sieci Akademii Morskiej AKADEMIA MORSKA W SZCZECINIE u l. W a ł y Chro b r e g o 1-2 70-5 0 0 S z c z e c i n t e l e f o n ( + 4 8 9 1 ) 4 8 0 9 3 3 1 f a x ( + 4 8 9 1 ) 4 8 0 9 5 7 5 ww w. a m. s z c z e c in. p l e - m a

Bardziej szczegółowo

Instrukcja ręcznej konfiguracji połączenia z Internetem przez. modem ED77 w systemie Windows XP

Instrukcja ręcznej konfiguracji połączenia z Internetem przez. modem ED77 w systemie Windows XP Instrukcja ręcznej konfiguracji połączenia z Internetem przez UWAGA modem ED77 w systemie Windows XP wersja 1.0 Niniejsza instrukcja nie opisuje sposobu i przebiegu instalacji sterowników urządzenia. W

Bardziej szczegółowo

Instrukcja do oprogramowania ENAP DEC-1

Instrukcja do oprogramowania ENAP DEC-1 Instrukcja do oprogramowania ENAP DEC-1 Do urządzenia DEC-1 dołączone jest oprogramowanie umożliwiające konfigurację urządzenia, rejestrację zdarzeń oraz wizualizację pracy urządzenia oraz poszczególnych

Bardziej szczegółowo

Danfoss Icon Programmable Termostat pokojowy, 230 V

Danfoss Icon Programmable Termostat pokojowy, 230 V Podręcznik użytkownika Danfoss Icon Programmable Termostat pokojowy, 230 V Wstęp Danfoss Icon Programmable jest termostatem pokojowym specjalnie zaprojektowanym do systemów ogrzewania podłogowego Danfoss

Bardziej szczegółowo

wpisujemy prawidłowe ustawienia dla naszej sieci lokalnej ustawienia

wpisujemy prawidłowe ustawienia dla naszej sieci lokalnej ustawienia Procedura uruchomienia współpracy pomiędzy systemem monitoringu Aparo opartym na rejestratorach serii AR a systemem automatyki budynkowej Fibaro dla centrali HC2 1. Podłączyć żądaną ilość kamer do rejestratora

Bardziej szczegółowo

Rozpoczęcie pracy z programem.

Rozpoczęcie pracy z programem. Rozpoczęcie pracy z programem. Po zainstalowaniu programu należy przygotować program do wykonywania kopii zapasowej baz danych. W tym celu należy uruchomić z menu start Panel sterowania a następnie wybrać

Bardziej szczegółowo

Rozdział II. Praca z systemem operacyjnym

Rozdział II. Praca z systemem operacyjnym Rozdział II Praca z systemem operacyjnym 55 Rozdział III - System operacyjny i jego hierarchia 2.2. System operacyjny i jego życie Jak już wiesz, wyróżniamy wiele odmian systemów operacyjnych, które różnią

Bardziej szczegółowo

Instrukcja instalacji oraz konfiguracji sterowników. MaxiEcu 2.0

Instrukcja instalacji oraz konfiguracji sterowników. MaxiEcu 2.0 Instrukcja instalacji oraz konfiguracji sterowników. MaxiEcu 2.0 Wersja instrukcji 1.0.1 1 SPIS TREŚCI 1. Sprawdzenie wersji systemu Windows... 3 2. Instalacja sterowników interfejsu diagnostycznego...

Bardziej szczegółowo

Ogólne informacje o Aplikacji

Ogólne informacje o Aplikacji Ogólne informacje o Aplikacji Aplikacja umożliwia sterowanie odbiornikami podłączonymi do sterownika Sterbox. Sterbox to uniwersalny Internetowy Sterownik PLC, dowolnie konfigurowalny. Do sterowaniu Inteligentnym

Bardziej szczegółowo

DOKUMENTY I GRAFIKI. Zarządzanie zawartością Tworzenie folderu Dodawanie dokumentu / grafiki Wersje plików... 7

DOKUMENTY I GRAFIKI. Zarządzanie zawartością Tworzenie folderu Dodawanie dokumentu / grafiki Wersje plików... 7 DOKUMENTY I GRAFIKI SPIS TREŚCI Zarządzanie zawartością... 2 Tworzenie folderu... 3 Dodawanie dokumentu / grafiki... 4 Wersje plików... 7 Zmiana uprawnień w plikach... 9 Link do dokumentów i dodawanie

Bardziej szczegółowo

INSTRUKCJA UŻYTKOWNIKA PORTALU SIDGG

INSTRUKCJA UŻYTKOWNIKA PORTALU SIDGG INSTRUKCJA UŻYTKOWNIKA PORTALU SIDGG dla Państwowy Instytut Geologiczny Państwowy Instytut Badawczy 1. Uruchomienie aplikacji. a. Wprowadź nazwę użytkownika w miejsce Nazwa użytkownika b. Wprowadź hasło

Bardziej szczegółowo

Laboratorium - Podgląd informacji kart sieciowych bezprzewodowych i przewodowych

Laboratorium - Podgląd informacji kart sieciowych bezprzewodowych i przewodowych Laboratorium - Podgląd informacji kart sieciowych bezprzewodowych i przewodowych Cele Część 1: Identyfikacja i praca z kartą sieciową komputera Część 2: Identyfikacja i użycie ikon sieci w obszarze powiadomień

Bardziej szczegółowo

I. Program II. Opis głównych funkcji programu... 19

I. Program II. Opis głównych funkcji programu... 19 07-12-18 Spis treści I. Program... 1 1 Panel główny... 1 2 Edycja szablonu filtrów... 3 A) Zakładka Ogólne... 4 B) Zakładka Grupy filtrów... 5 C) Zakładka Kolumny... 17 D) Zakładka Sortowanie... 18 II.

Bardziej szczegółowo

Laboratorium z Grafiki InŜynierskiej CAD. Rozpoczęcie pracy z AutoCAD-em. Uruchomienie programu

Laboratorium z Grafiki InŜynierskiej CAD. Rozpoczęcie pracy z AutoCAD-em. Uruchomienie programu Laboratorium z Grafiki InŜynierskiej CAD W przygotowaniu ćwiczeń wykorzystano m.in. następujące materiały: 1. Program AutoCAD 2010. 2. Graf J.: AutoCAD 14PL Ćwiczenia. Mikom 1998. 3. Kłosowski P., Grabowska

Bardziej szczegółowo

Bramka internetowa Tydom 350

Bramka internetowa Tydom 350 Bramka internetowa Tydom 350 Instrukcja instalacji i uŝytkowania URUCHOMIENIE Uruchomienie bramki internetowej Tydom 350 składa się z kilku kroków: podłączamy bramkę kablem sieci Ethernet (LAN) do routera

Bardziej szczegółowo

STEROWNIK TUBY LED STM-64

STEROWNIK TUBY LED STM-64 STEROWNIK TUBY LED STM-64 INSTRUKCJA OBSŁUGI DLA WERSJI OPROGRAMOWANIA 1.1 WWW.SIGMA.NET.PL OPIS OGÓLNY Urządzenie przeznaczone jest do sterowania tubami led. Dzięki rozbudowanym funkcjom wyświetla bardzo

Bardziej szczegółowo

Ćwiczenie ABIS-C7. System automatyki budynkowej Eaton xcomfort zaawansowane funkcjonalności

Ćwiczenie ABIS-C7. System automatyki budynkowej Eaton xcomfort zaawansowane funkcjonalności Eaton xcomfort zaawansowane funkcjonalności AUTOMATYKA BUDYNKOWA IMPLEMENTACJA W SIECIACH INTELIGENTNYCH KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII WWW.KANIUP.AGH.EDU.PL AKADEMIA

Bardziej szczegółowo

Moduł 1 Pliki i foldery

Moduł 1 Pliki i foldery Moduł 1 Pliki i foldery Plik to jakiś zbiór danych. Plikiem może być np. dokument tekstowy, zdjęcie (obraz), utwór muzyczny (dźwięk) lub film (wideo). Natomiast folder (inaczej zwany katalogiem) służy

Bardziej szczegółowo

Tworzenie prezentacji w MS PowerPoint

Tworzenie prezentacji w MS PowerPoint Tworzenie prezentacji w MS PowerPoint Program PowerPoint dostarczany jest w pakiecie Office i daje nam możliwość stworzenia prezentacji oraz uatrakcyjnienia materiału, który chcemy przedstawić. Prezentacje

Bardziej szczegółowo

INSTRUKCJA OBSŁUGI REGULATOR TEMPERATURY TPC NA-10

INSTRUKCJA OBSŁUGI REGULATOR TEMPERATURY TPC NA-10 INSTRUKCJA OBSŁUGI REGULATOR TEMPERATURY TPC NA-10 1. DANE TECHNICZNE. 1 wejście pomiaru temperatury (czujnik temperatury NTC R25=5k, 6x30mm, przewód 2m) 1 wejście sygnałowe dwustanowe (styk zwierny) 1

Bardziej szczegółowo

Jak przesłać mapę do urządzenia lub na kartę pamięci?

Jak przesłać mapę do urządzenia lub na kartę pamięci? Jak przesłać mapę do urządzenia lub na kartę pamięci? Poniższe instrukcje opisują procedury dla programu MapSource w wersji 6.14.1. Jeśli posiadasz starszą wersję możesz dokonać aktualizacji programu pobierając

Bardziej szczegółowo

Instrukcja aktualizacji oprogramowania. Wersja dokumentu: 01i00 Aktualizacja:

Instrukcja aktualizacji oprogramowania. Wersja dokumentu: 01i00 Aktualizacja: Instrukcja aktualizacji oprogramowania Wersja dokumentu: 01i00 Aktualizacja: 2016-03-11 Uwagi Inne dokumenty dotyczące obsługi urządzeń można pobrać ze strony energetyka.itr.org.pl Przed aktualizacją oprogramowania

Bardziej szczegółowo

Podręczna pomoc Microsoft Power Point 2007

Podręczna pomoc Microsoft Power Point 2007 Podręczna pomoc Microsoft Power Point 2007 Animacja (przejście) slajdu... 2 Wybór przejścia slajdu... 2 Ustawienie dźwięku dla przejścia... 3 Ustawienie szybkości przejścia slajdu... 4 Sposób przełączenia

Bardziej szczegółowo

INSTRUKCJA OBSŁUGI PILOTÓW ASA Go-6T

INSTRUKCJA OBSŁUGI PILOTÓW ASA Go-6T INSTRUKCJA OBSŁUGI PILOTÓW ASA Go-6T (6 kanałowy) Piloty działają na częstotliwości 433 MHz Dane techniczne : Zasilanie: 2x bateria AAA (LR3) Częstotliwość pracy: 433 MHz Stopień ochrony: IP 20 Temperatura

Bardziej szczegółowo

Deklaracja zgodności nr 49/2011

Deklaracja zgodności nr 49/2011 tech -1- ST 290 instrukcja obsługi Deklaracja zgodności nr 49/2011 My, firma TECH, ul. St. Batorego 14, 34-120 Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator

Bardziej szczegółowo

Pilot zdalnego sterowania DANE TECHNICZNE FUNKCJE PILOTA ZDALNEGO STEROWANIA

Pilot zdalnego sterowania DANE TECHNICZNE FUNKCJE PILOTA ZDALNEGO STEROWANIA Pilot zdalnego sterowania DANE TECHNICZNE Model sterownika R05/BGE Zasilane 3.0V (Baterie alkaliczne LR03 X 2) Najniższa wartość zasilania przy której emitowany jest sygnał ze sterownika 2.4V Maksymalna

Bardziej szczegółowo

DOKUMENTACJA TECHNICZNO-RUCHOWA. Sterownik mikroklimatu FAG25-III

DOKUMENTACJA TECHNICZNO-RUCHOWA. Sterownik mikroklimatu FAG25-III DOKUMENTACJA TECHNICZNO-RUCHOWA Sterownik mikroklimatu FAG25-III 1 Spis treści 1. Opis głównych opcji... 2 2. Tryb konfiguracji A... 3 3. Tryb konfiguracji B... 5 4. Dane techniczne... 6 1. Opis głównych

Bardziej szczegółowo

1. Wyświetlacz Symbol sygnalizujący konieczność wymiany baterii (tylko przy zasilaniu bateryjnym) Tryb pracy Ekonomiczny. Wyjście.

1. Wyświetlacz Symbol sygnalizujący konieczność wymiany baterii (tylko przy zasilaniu bateryjnym) Tryb pracy Ekonomiczny. Wyjście. Instrukcja obsługi Instrukcja obsługi: RDE100.1DHW MR6 - pomieszczeniowy regulator z niezależnym sterowaniem RDE100.1DHW pomieszczeniowy regulator c.w.u. z niezależnym które w łatwy sterowaniem sposób

Bardziej szczegółowo

Compas 2026 Vision Instrukcja obsługi do wersji 1.07

Compas 2026 Vision Instrukcja obsługi do wersji 1.07 Compas 2026 Vision Instrukcja obsługi do wersji 1.07 1 2 Spis treści Integracja...5 1.Compas 2026 Lan...5 Logowanie...7 Użytkownicy...8 Raporty...10 Tworzenie wizualizacji Widoki...12 1.Zarządzanie widokami...12

Bardziej szczegółowo

Regulator z modulacją CX51

Regulator z modulacją CX51 Regulator z modulacją CX51 WŁAŚCIWOŚCI Regulator obsługuje kocioł utrzymując temperatury komfortu w domu w okresach ustawionych przez użytkownika. W pozostałych okresach również przyczynia się do oszczędzania

Bardziej szczegółowo

Wyłącznik czasowy GAO EMT757

Wyłącznik czasowy GAO EMT757 INSTRUKCJA OBSŁUGI Wyłącznik czasowy GAO EMT757 Produkt nr 552451 Instrukcja obsługi Strona 1 z 10 Cyfrowy programator czasowy Artykuł nr: EMT757 A. Funkcje 1. Cyfrowy programator czasowy (zwany dalej

Bardziej szczegółowo

Jak przygotować pokaz album w Logomocji

Jak przygotować pokaz album w Logomocji Logomocja zawiera szereg ułatwień pozwalających na dość proste przygotowanie albumu multimedialnego. Najpierw należy zgromadzić potrzebne materiały, najlepiej w jednym folderze. Ustalamy wygląd strony

Bardziej szczegółowo

Instrukcja Termostat FH-CWP programowalny

Instrukcja Termostat FH-CWP programowalny Instrukcja Termostat FH-CWP programowalny Spis treśći 1. Przegląd funkcji... 3 2. Montaż... 4 3. Instalacja... 4 4. Tryb ręczny (ustawienie fabryczne)... 5 5. Programowanie w trybie ON/OFF... 6 6. Zaawansowane

Bardziej szczegółowo

Makra Access 2003 wg WSiP Wyszukiwanie, selekcjonowanie i gromadzenie informacji Ewa Mirecka

Makra Access 2003 wg WSiP Wyszukiwanie, selekcjonowanie i gromadzenie informacji Ewa Mirecka Makra Access 2003 wg WSiP Wyszukiwanie, selekcjonowanie i gromadzenie informacji Ewa Mirecka Makra pozwalają na zautomatyzowanie często powtarzających się czynności. Opierają się na akcjach np.: otwarcie

Bardziej szczegółowo

Moduł Handlowo-Magazynowy Przeprowadzanie inwentaryzacji z użyciem kolektorów danych

Moduł Handlowo-Magazynowy Przeprowadzanie inwentaryzacji z użyciem kolektorów danych Moduł Handlowo-Magazynowy Przeprowadzanie inwentaryzacji z użyciem kolektorów danych Wersja 3.77.320 29.10.2014 r. Poniższa instrukcja ma zastosowanie, w przypadku gdy w menu System Konfiguracja Ustawienia

Bardziej szczegółowo

OPIS PROGRAMU USTAWIANIA NADAJNIKA TA105

OPIS PROGRAMU USTAWIANIA NADAJNIKA TA105 OPIS PROGRAMU USTAWIANIA NADAJNIKA TA105 Parametry pracy nadajnika TA105 są ustawiane programowo przy pomocy komputera osobistego przez osoby uprawnione przez operatora, które znają kod dostępu (PIN).

Bardziej szczegółowo

Termostat programowalny T3, T3R. PL Podręcznik użytkownika. T3R Bezprzewodowy termostat programowalny. Termostat programowalny

Termostat programowalny T3, T3R. PL Podręcznik użytkownika. T3R Bezprzewodowy termostat programowalny. Termostat programowalny Termostat programowalny T3, T3R PL Podręcznik użytkownika T3 Termostat programowalny T3R Bezprzewodowy termostat programowalny Spis treści 1) Interfejs termostatu...3 Przegląd ekranu i przycisków...3 Ikony

Bardziej szczegółowo

Instrukcja połączenia z programem Compas LAN i import konfiguracji

Instrukcja połączenia z programem Compas LAN i import konfiguracji Instrukcja połączenia z programem Compas LAN i import konfiguracji 1. Ustalamy ile komputerów będziemy wykorzystywać do użytkowania programów Compas LAN i EQU. Jeśli komputerów jest więcej niż jeden musimy

Bardziej szczegółowo

Po otrzymaniu maila zapraszającego do udziału w korzystaniu z aplikacji ProfiAuto Usługi dla Serwisu, należy użyć przycisku Aktywuj aplikację.

Po otrzymaniu maila zapraszającego do udziału w korzystaniu z aplikacji ProfiAuto Usługi dla Serwisu, należy użyć przycisku Aktywuj aplikację. Po otrzymaniu maila zapraszającego do udziału w korzystaniu z aplikacji ProfiAuto Usługi dla Serwisu, należy użyć przycisku Aktywuj aplikację. Następnie należy podać adres e-mail, który posłuży później

Bardziej szczegółowo
