Przycisk dla pieszych. Wersja z modułem akustycznym. (PDP-A, PDP-MA/SA-6)

Transkrypt

1 Przycisk dla pieszych. Wersja z modułem akustycznym. (PDP-A, PDP-MA/SA-6) Instrukcja obsługi. Smolec, marzec Strona 1 z 14

2 Spis treści Spis treści... 2 Ostrzeżenia Budowa i działanie przycisku PDP-A oraz modułu PDP-MA Obszar zastosowania przycisku PDP-A Podstawy prawne stosowanie przycisku PDP-A... 4 Montaż mechaniczny przycisku PDP-A Podłączenie elektryczne przycisku PDP-A i modułu PDP-MA... 5 Regulacja głośności oraz wybór dźwięku Schematy elektryczne podłączenia dla wersji 230V oraz 42V Wpływ modułu PDP-MA na nadzory prądowe sterownika sygnalizacji świetlnej Wybór dźwięków Zalecany sposób montażu modułu PDP-MA w komorze sygnalizatora FUTURIT MONDIAL oraz głośnika tubowego Konstrukcja informacji dotykowej przycisku PDP i sposób jej zamawiania Tabela doboru przycisków w zależności od wymaganej funkcjonalności Zawartośd i sposób pakowania: Parametry techniczne przycisku PDP-A i modułu PDP-MA Strona 2 z 14

3 Ostrzeżenia. Na czas montażu przycisku PDP-A oraz modułu PDP-MA, należy zabezpieczyć i oznakować miejsce robót w sposób zapewniający bezpieczeństwo pracowników i użytkowników drogi. Montaż przycisku PDP-A i modułu PDP-MA jest możliwy wyłącznie przy wyłączonym sterowniku sygnalizacji świetlnej. Podczas zamawiania modułu PDP-MA/SA6 należy zwrócić uwagę iż występuje on w dwóch wersjach na napięcie sterujące 230V lub 42V. Podłączenie napięcia sterującego 230V do modułu w wersji na napięcie 42V spowoduje jego trwałe uszkodzenie. Taka awaria modułu nie podlega reklamacji i naprawie gwarancyjnej! UWAGA! Moduł PDP-MA/SA-6 nie współpracuje ze sterownikami firmy SIEMENS pracującymi z napięciami grup 42V, ponieważ ww. sterowniki na swoich wyjściach posiadają napięcie stałe pulsujące. Napięcie to uszkadza transformatory zasilacza modułu PDP-MA. Dla rozwiązania tego problemu prosimy o kontakt z naszą firmą. Budowa i działanie przycisku PDP-A oraz modułu PDP-MA. Przycisk PDP-A zbudowany jest z następujących bloków funkcjonalnych: Układu sensora nacisku oraz układu detekcji zbliżenia ręki. Układ pomiaru nacisku wykorzystuje tensometr piezoceramiczny, który reaguje na zmiany siły nacisku obudowy. Układ detekcji zbliżeniowej wykorzystuje zjawisko zmiany rozkładu pola elektrycznego wokół mikro anteny pomiarowej. Zmiany te powstają podczas zbliżania ręki do obudowy przycisku i są analizowane przez układy elektroniczne sensora. Jeśli są dostatecznie duże to układy sensora generują sygnał zgłoszenia. Uaktywnienie układu sensora następuje w sytuacji, gdy do obudowy przycisku zostanie zbliżona ręka albo gdy obudowa, w miejscu oznaczonym piktogramem ręki, zostanie naciśnięta przez pieszego. Zastosowanie podwójnego systemu sensorów podnosi niezawodność układu detekcji. Układy sensorów nie wymagają osobnego zasilania a do pracy wykorzystują napięcie występujące na przewodach zgłoszeniowych, podłączonych do sterownika sygnalizacji świetlnej. Prąd wykorzystywany do zasilania układów sensorów jest pomijalnie mały i nie wpływa na stan wejść akomodacyjnych sterownika. Układu optycznego potwierdzenia zgłoszenia. Podświetla napis CZEKAJ / WAIT, potwierdzający fakt przyjęcia zgłoszenia przez sterownik sygnalizacji świetlnej. Do podświetlenia wykorzystywany jest zespół diod LED świecących w kolorze czerwonym. Diody mogą świecić światłem ciągłym lub pulsującym. Wyboru rodzaju świecenia dokonuje się zworą konfiguracyjną, znajdującą się na płytce oświetlacza LED. Fabrycznie potwierdzenie LED jest skonfigurowane jako niepulsujące. Układu akustycznego potwierdzenia zgłoszenia. System dźwiękowy wykorzystuje wbudowany głośnik do akustycznego potwierdzenia faktu naciśnięcia/dotknięcia przycisku. Każde uaktywnienie sensora przycisku jest sygnalizowane akustycznie krótkim sygnałem dźwiękowym. Sygnał dźwiękowy jest generowany tylko wtedy, gdy sterownik potwierdził przyjęcie zgłoszenia, co jest równoznaczne z podświetleniem napisu CZEKAJ / WAIT. Systemu dotykowej informacji o przejściu. Obudowa przycisku jest przystosowana do montażu wkładek informujących niewidomych o topografii przejścia. Umożliwiają one także zamieszczenie dodatkowej informacji tekstowej. Wkładki są montowane na bocznych powierzchniach obudowy przycisku. Wkładka opisowa umożliwia zamieszczenie informacji tekstowej, kodowanej alfabetem Braille a, zawierającej po trzynaście znaków w dwóch liniach. Topografia przejścia jest kodowana powszechnie znanymi symbolami opisanymi w dalszej części instrukcji. Układu głośnika naprowadzającego. Przycisk PDP-A posiada wbudowany głośnik, który współpracuje z układem akustycznym PDP-MA. Głośnik jest przeznaczony do generacji sygnałów naprowadzających na przycisk. Modułu akustycznego PDP-MA. Moduł akustyczny PDP-MA generuje sygnały dźwiękowe, które są emitowane przez głośnik naprowadzania wmontowany w przycisk PDP-A oraz dodatkowe przez głośnik tubowy nagłośniający obszar przejścia dla pieszych. Do modułu PDP-MA doprowadzone są sygnały sterujące z sygnalizatora pieszego. W zależności od rodzaju świecącego się światła, moduł PDP-MA generuje odpowiednie sygnały akustyczne. PDP-MA sygnalizuje akustycznie światło: czerwone, zielone oraz zielone-pulsujące. Moduł PDP-MA jest wyposażony w dwa niezależne kanały akustyczne. Posiada również wbudowany system automatycznej regulacji głośności. Strona 3 z 14

4 75 130cm Obszar zastosowania przycisku PDP-A. można stosować na przejściach dla pieszych, wyposażonych w sygnalizację świetlną, pracującą z programami akomodacyjnymi. Przycisk może współpracować z każdym sterownikiem sygnalizacji świetlnej, posiadającym wyjścia potwierdzenia o naoięciu 24V oraz wejścia zgłoszeń z napięciem międzystykowym, nie wyższym niż 31V. Przycisk pracuje w standardzie NO. Moduł PDP-MA w zależności od wersji wykonania akceptuje sygnały sterujące ze światła czerwonego i zielonego o poziomie 230V lub 42V napięcia przemiennego. Moduł PDP-MA nie wymaga zasilania zewnętrznego, do pracy wykorzystuje napięcie występujące na przewodach sterujących ze światła czerwonego i zielonego. Podczas występowania światła zielonego pulsującego sygnalizator do zasilania wykorzystuje energię zmagazynowaną w kondensatorze wewnętrznego zasilacza. Podstawy prawne stosowanie przycisku PDP-A Dz. U. Nr 220, poz. 2181, pkt Przyciski dla pieszych oraz DYREKTYWA 2004/108/WE PARLAMENTU EUROPEJSKIEGO określająca normy kompatybilności elektromagnetycznej: PN-EN 50293: , PN-EN :2011, PN-EN :2007, PN-EN : PN-EN : , PN-EN :2011, PN-EN 50556:2011 Montaż mechaniczny przycisku PDP-A. Przed rozpoczęciem montażu należy nakleić szablon owiertu na słup, zwracając przy tym uwagę na wysokość jego przyklejenia. Przycisk zaleca się montować na wysokości 130cm, mierzonej pomiędzy podłożem a otworem środkowym przycisku. W odpowiednich miejscach, wskazanych przez szablon, należy napunktować miejsca wierceń. Otwory należy wykonywać wiertłami o średnicach zgodnych z opisem na szablonie. Następnie, należy nagwintować otwory odpowiednim gwintownikiem. Kolejnym krokiem jest demontaż obudowy przycisku, poprzez wykręcenie śrub bocznych, przy wykorzystaniu wkrętaka imbusowego o rozmiarze 3mm. Po wykręceniu śrub z obudowy, należy rozłączyć kostkę z przewodami. Podstawę przycisku należy przykręcić śrubami M6 do słupa przez adapter montażowy, przeprowadzając uprzednio przewody przez odpowiednie otwory w adapterze i słupie. Adapter montażowy pasuje do słupa i do przycisku, tylko w jednej pozycji, na co należy zwrócić szczególną uwagę. Aby nie odkształcić podstawy przycisku, moment dokręcania śrub mocujących nie powinien być większy niż 15Nm. Następnym krokiem montażu jest włożenie kostki z przewodami do gniazda znajdującego się na płytce elektroniki w przycisku. Ostatnią czynnością jest wkręcenie czterech śrub mocujących obudowę przycisku z podstawą. Ze względu na uszczelnienie labiryntowe oraz system przewietrzania obudowy, żadne uszczelki nie są wymagane. Rozmieszczenie otworów montażowych : Wysokość montażu: 130cm od podłoża GÓRA M6 - gwint 5.1- otwór 16 - otwór Moment dokręcania: max. 15Nm M6 - gwint otwór DÓŁ Uwaga! Powyższy rysunek NIE jest wykonany w skali 1:1. Strona 4 z 14

5 Podłączenie elektryczne przycisku PDP-A i modułu PDP-MA. Do podłączenia należy wykorzystać kabel sześciożyłowy o przekroju 0.5mm2. Przewody koloru białego i brązowego to wyjście sensora przycisku, a przewody koloru zielonego i żółtego to wejście podświetlenia LED napisu CZEKAJ / WAIT. Napięcie panujące pomiędzy przewodami sensora, w stanie gdy przycisk jest nieaktywny, powinno zawierać się w granicach pomiędzy od 10 do 31V. Spadek napięcia na aktywnym sensorze ( styki zwarte) zależy od poziomu prądu i jest nie większy niż 2.5V przy 50mA prądu płynącego przez styki przycisku. Sensor pracuje w trybie NO (normalnie rozwarty). Elementem przełączającym jest tranzystor MOSFET. Maksymalny prąd przełączania nie może być większy od 100mA. Pobór prądu przez układy elektroniczne przycisku, będącego w stanie nieaktywnym, jest mniejszy od 250uA, co odpowiada ekwiwalentowi rezystancji około 100kom. Napięcie zasilające diody LED powinno zawierać się w granicach od 18 do 31V. Pobór prądu pobieranego przez diody LED nie przekracza 40mA. Polaryzacja doprowadzonych napięć jest dowolna. Przycisk PDP-A jest urządzeniem niskonapięciowym i nie wolno do niego podłączać napięć wyższych niż 31V. Przewody koloru różowego i szarego to wejście głośnika naprowadzania, które należy dołączyć do odpowiednich wyjść modułu PDP-MA. Do modułu PDP-MA należy doprowadzić sygnały światła czerwonego i zielonego. Głośnik tubowy nagłośnienia przejścia należy podłączyć do zacisków modułu PDP-MA. Do płytki przycisku przewody są podłączone w następujący sposób: Różowy/Pink - zacisk GL Szary/Grey - zacisk GL Biały/White - zacisk SWA Brązowy/Brown - zacisk SWB Zielony/Green - zacisk LA Żółty/Yellow - zacisk LA Aby zmienić rodzaj potwierdzenia z ciągłego na pulsujący, należy zlutować zworę oznaczoną jako PUL. Znajduje się ona na płytce oświetlacza LED, w jej środkowej części. Podczas lutowania złącze z przewodami musi być wyjęte z gniazda płytki. Regulacja głośności oraz wybór dźwięku. Do regulacji poziomu głośności służą trzy potencjometry znajdujące się w module PDP-MA. Dostęp do nich jest zapewniony bez rozbierania obudowy modułu. Algorytm regulacji głośności: Rozmieszczenie elementów regulacyjnych modułu PDP-MA: N RG Złącze zasilania 230V lub 42V Złącze potwierdzenia 24V Złącze głośnika tubowego Złącze głośnika przycisku PTW PTW MIC VOL NAP 1. Wszystkie potencjometry ustawić na minimum (lewe skrajne położenie). 2. Potencjometrem oznaczonym VOL ustawić wymaganą głośność minimalną przy braku hałasu ulicznego. 3. Potencjometrem oznaczonym MIC ustawić wymaganą głośność maksymalną dla danego hałasu ulicznego. Układ automatycznej regulacji dźwięku będzie poruszał się pomiędzy poziomami ustawionymi potencjometrami VOL i MIC. 4. Potencjometrem oznaczonym NAP ustawić wymaganą głośność sygnału naprowadzania emitowanego przez przycisk PDP-A. Wybór rodzaju dźwięku dokonuje się za pośrednictwem przełącznika kodowego, który znajduję się pod czarną zaślepką na obudowie modułu PDP-MA. Przełącznik posiada szesnaście pozycji. Ich znaczenie opisane jest w tabeli dźwięków. Potencjometr regulacji czułości mikrofonu dla głośnika zewnętrznego Potencjometr regulacji głośności minimalnej głośnika zewnętrznego Potencjometr regulacji głośności głośnika przycisku System regulacji głośności automatycznie obniża poziom głośności dla światła zielonego pulsującego. Ma to zapewnić poprawną pracę modułu przy braku ciągłości zasilania w czasie trwania światła zielonego pulsującego. Strona 5 z 14

6 LAMPA PIESZA 230V SYAŁ ZGŁOSZENIA OD PRZYCISKU SYAŁ POTWIERDZENIA 24V N R230V G230V PTW-24V PTW-24V Schematy elektryczne podłączenia dla wersji 230V oraz 42V. SCHEMAT PODŁĄCZENIA WERSJA 230V PDP-MA MODE PDP-A GL GL SWA SWA LA LA różowy szary biały brązowy zielony żółty MIC VOL NAP biały brązowy zielony żółty różowy szary GL GŁOŚNIK NAPROWADZANIA NA PRZYCISK GŁOŚNIK NAGŁOŚNIENIA PRZEJŚCIA YS-35 N - zasilanie lampy pieszej - neutralny R230V - sygnał światła czerwonego lampy pieszej230v G230V - sygnał światła zielonego lampy pieszej230v - sygnał akustyczny głośnika nagłośnienia przejścia - sygnał akustyczny głośnika nagłośnienia przejścia - sygnał akustyczny głośnika naprowadzania - sygnał akustyczny głośnika naprowadzania R MIC VOL NAP MODE - potencjometr czułości mikrofonu - potencjometr głośności minimalnej nagłośnienia przejścia - potencjometr głośności sygnału naprowadzania na przycisk - przełącznik rodzaju dźwięku i trybu pracy G N G R Strona 6 z 14

7 LAMPA PIESZA 42V SYAŁ ZGŁOSZENIA OD PRZYCISKU SYAŁ POTWIERDZENIA 24V N R42V G42V PTW-24V PTW-24V SCHEMAT PODŁĄCZENIA WERSJA 42V PDP-MA MODE PDP-A GL GL SWA SWA LA LA różowy szary biały brązowy zielony żółty MIC VOL NAP biały brązowy zielony żółty różowy szary GL GŁOŚNIK NAPROWADZANIA NA PRZYCISK GŁOŚNIK NAGŁOŚNIENIA PRZEJŚCIA YS-35 N - zasilanie lampy pieszej - neutralny R42V - sygnał światła czerwonego lampy pieszej42v G42V - sygnał światła zielonego lampy pieszej42v - sygnał akustyczny głośnika nagłośnienia przejścia - sygnał akustyczny głośnika nagłośnienia przejścia - sygnał akustyczny głośnika naprowadzania - sygnał akustyczny głośnika naprowadzania R MIC VOL NAP MODE - potencjometr czułości mikrofonu - potencjometr głośności minimalnej nagłośnienia przejścia - potencjometr głośności sygnału naprowadzania na przycisk - przełącznik rodzaju dźwięku i trybu pracy G N G R W obu wersjach zasilania zaciski PTW-24V na module PDP-MA należy pozostawić niepodłączone, albowiem funkcja akustycznego potwierdzenia przyjęcia zgłoszenia jest realizowana przez układy przycisku PDP-A. Strona 7 z 14

8 Wpływ modułu PDP-MA na nadzory prądowe sterownika sygnalizacji świetlnej. Moduł PDP-MA zasila się z sygnałów sterujących światłem czerwonym i zielonym. Po montażu modułu PDP-MA należy skorygować ustawienia wartości mocy nadzorów prądowych sterownika sygnalizacji świetlnej. Średni pobór mocy modułu PDP-MA wynosi około 2.3W i o takie wartości należy zwiększyć deklarowaną moc dla poszczególnych wyjść. Należy zwrócić uwagę ile modułów PDP-MA jest podłączonych do każdego wyjścia sterownika. Zaleca się przeprowadzić test, czy odłączenie źródła światła czerwonego spowoduje awaryjne wyłączenie sterownika, co jest warunkiem koniecznym dla zapewnienia bezpieczeństwa ruchu drogowego. Przykład 1. Ustawienie parametrów nadzorów prądowych grupy światła czerwonego przed montażem modułów PDP-MA: Moc wkładu LED=5W Ilość wkładów LED=2 Moc sumaryczna=10w Ustawiony próg mocy=8w Ustawienie parametrów nadzorów prądowych grupy światła czerwonego po montażu modułów PDP-MA: Moc wkładu LED=5W Ilość wkładów LED=2 Moc modułu PDP-MA=2.3W Ilość modułów PDP-MA=2 Moc sumaryczna=14.6w (5W* W*2) Ustawiony próg mocy=12w Przykład 2. Ustawienie parametrów nadzorów prądowych grupy światła czerwonego przed montażem modułów PDP-MA: Moc wkładu LED=5W Ilość wkładów LED=4 Moc sumaryczna=20w Ustawiony próg mocy=18w Ustawienie parametrów nadzorów prądowych grupy światła czerwonego po montażu modułów PDP-MA: Moc wkładu LED=5W Ilość wkładów LED=4 Moc modułu PDP-MA=2.3W Ilość modułów PDP-MA=4 Moc sumaryczna=29.2w (5W* W*4) Ustawiony próg mocy=26w Wybór dźwięków. Do ustawienia rodzajów dźwięków służy szesnasto pozycyjny przełącznik obrotowy znajdujący się pod czarną zaślepką na wierzchu obudowy modułu PDP-MA. Dźwięk generowany dla światła zielonego i zielonego migowego jest odtwarzany tylko przez głośnik tubowy nagłośnienia przejścia. Dźwięk generowany dla światła czerwonego jest odtwarzany tylko przez głośnik naprowadzania na przycisk gdy przełącznik rodzajów dźwięku jest ustawiony na pozycje: 0,2,4,6,8,A,C,E lub przez oba głośniki dla ustawień przełącznika na pozycjach: 1,3,5,7,9,B,D,F Dla zapewnienia właściwego rozróżnienia źródeł sygnału akustycznego, dźwięki nadawane przez głośnik naprowadzania na przycisk nie są nadawane w tym samym czasie co dźwięki nadawane przez głośnik tubowy jako naprowadzenie na przejście dla pieszych. Dźwięk potwierdzenia generowany po naciśnięciu przycisku jest odtwarzany tylko przez głośnik naprowadzania w przycisku. Zgodnie z obowiązującymi obecnie przepisami do użytkowania dopuszczone są dźwięki generowane na pozycjach przełącznika od 4,5,6,7,8,9. Strona 8 z 14

9 Przejście standardowe. Przejście standardowe. Przejście dzielone z wyspą. Przejście dzielone z wyspą. Przejście przez torowisko. Przejście przez torowisko. Głośnik naprowadzania na przycisk Głośnik nagłośnienia przejścia dla pieszych Poniższa tabela przedstawia rodzaje generowanych dźwięków przez PDP-MA/SA-6 Pozycja przełącznika Parametr A B C D E F Częstotliwość dla sygn. R [Hz] Czas trwania sygn. R Okres powtarzania dla sygn. R Częstotliwość dla sygn. G [Hz] Czas trwania sygn. G Okres powtarzania dla sygn. G Częstotliwość dla sygn. G- PUL [Hz] Czas trwania sygn. G-PUL Okres powtarzania dla sygn. G- PUL Częstotliwość dla sygn. R [Hz] Czas trwania sygn. R Okres powtarzania dla sygn. R Częstotliwość dla sygn. G [Hz] Czas trwania sygn. G Okres powtarzania dla sygn. G Częstotliwość dla sygn. G- PUL [Hz] Czas trwania sygn. G-PUL Okres powtarzania dla sygn. G- PUL X 156 X 23 X 880 X 550 X 1550 X 500 X 500 X 500 X 20 X 100 X 20 X 20 X 20 X 3 X 8 X 5 X 1000 X 1500 X 1000 X 1000 X 1000 X 1000 X 1500 X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X 3/ 100 3/ 36 3/ 100 3/ 36 Zastosowanie X brak dźwięku Sygnał potwierdzenia naciśnięcia przycisku ma częstotliwość 2800Hz i trwa 250ms. Strona 9 z 14

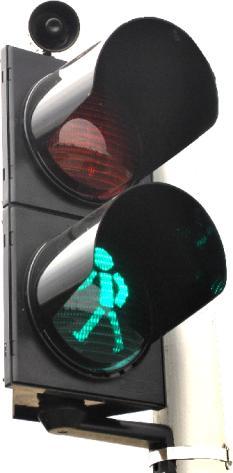

10 Zalecany sposób montażu modułu PDP-MA w komorze sygnalizatora FUTURIT MONDIAL oraz głośnika tubowego. Moduł PDP-MA należy zamontować w komorze światła zielonego sygnalizatora pieszego. Do mocowania sugerujemy wykorzystać dwustronną taśmę mocującą będącą na wyposażeniu modułu. Przewody należy prowadzić w taki sposób, aby ewentualna woda płynąca po przewodach nie dostała się na zaciski podłączeniowe modułu. Głośnik tubowy powinien zostać zamontowany nad sygnalizatorem pieszym. Można do tego celu wykorzystać śrubę górnej konsoli. Do wprowadzenia przewodu głośnikowego do komory sygnalizatora należy użyć przepustu kablowego (dławika kablowego). Przewody przyłaczeniowe Pętla przewodów zabezpieczająca moduł PDP-MA przed zalaniem wodą Moduł sterujący PDP-MA Głośnik tubowy YS-35 wraz z uchwytem montażowym. Proponowany sposób montażu głośnika tubowego. Strona 10 z 14

11 Konstrukcja informacji dotykowej przycisku PDP i sposób jej zamawiania. Moduł opisu tekstowego: Kod Braille a: CYF A1 B2 C3 D4 E5 F6 G7 H8 I9 J0 K L M. N O P. Q R S T U V W X Y Z ą ć ę ł ń ó ś ź ż Przykład kodowania dla napisu: PIŁSUDSKIEG0-ŚWIDNICKA PIŁSUDSKIEGO ŚWIDNICKA Przykład zamówienia modułu tekstowego: Zamówienie polega na wypełnieniu poniższej tabeli. W każdą komórkę tabeli należy wpisad tylko jedną literę lub cyfrę. Przed cyfrą należy zostawid jedną komórkę wolną (na znak specjalny). Dopuszczalny rozmiar tabeli to 13 znaków w dwóch wierszach. P I Ł S U D S K I E G O Ś W I D N I C K A Moduł topografii przejścia: Strona 11 z 14

12 Opis i oznaczenie symboli: KP - Koniec przejścia; TR - Tor tramwajowy; WR - Wysepka rozdzielająca; WP - Wysepka na której znajduje się przycisk; SP - Pas ruchu pojazdów nadjeżdżających z prawej strony; SL - Pas ruchu pojazdów nadjeżdżających z lewej strony; RL - Ścieżka dla rowerów jednokierunkowa od strony lewej; RP - Ścieżka dla rowerów jednokierunkowa od strony prawej; RD - Ścieżka dla rowerów dwukierunkowa; PP - Początek przejścia; Przykład zamówienia informacji dotykowej znajduje się na rysunku poniżej. Przy zamówieniu posługujemy się kodami znaków graficznych. Poniższy układ jest reprezentowany przez następujące kody znaków: PP,RL,SL,SL,WP,SP,SP,RP,KP: koniec przejścia; ścieżka dla rowerów jednokierunkowa od strony prawej; pas ruchu pojazdów nadjeżdżających z prawej strony; pas ruchu pojazdów nadjeżdżających z prawej strony; wysepka na której znajduje się przycisk; pas ruchu pojazdów nadjeżdżających z lewej strony; pas ruchu pojazdów nadjeżdżających z lewej strony; ścieżka dla rowerów jednokierunkowa od strony lewej; początek przejścia; Strona 12 z 14

13 Tabela doboru przycisków w zależności od wymaganej funkcjonalności. RODZAJ FUNKCJONALNOŚCI PDP-S PDP-G PDP-A PDP-W Przycisk dualny - z sensorem zbliżeniowym oraz sensorem nacisku. Podświetlenie LED napisu CZEKAJ (pulsujące lub stałe). Akustyczne potwierdzenie zgłoszenia od sensora przycisku. Adapter dedykowany do wymaganej średnicy słupa. Opcjonalny system dotykowej informacji dla niewidomych. Głośnik naprowadzania wbudowany w przycisk. Dodatkowy głośnik tubowy do nagłośnienia przejścia. Układ dźwiękowy naprowadzania na przycisk dla pieszych. Sygnalizacja dźwiękowa światła zielonego, zielonego-pulsującego i czerwonego. Automatyczna regulacja głośności w stosunku do otoczenia. Wbudowany mikrofon do pomiaru natężenia hałasu. Inteligentna regulacja głośności, gdy w obrębie przejścia znajduje się pieszy. Świetlne naprowadzenie na przycisk dla pieszych, w porze nocnej. Wibracyjne potwierdzenie zgłoszenia od sensora przycisku. Wibracyjna sygnalizacja stanu świateł na przejściu dla pieszych. Możliwośd serwisowej regulacji czułości sensora przycisku. Opcjonalny system wzmocnienia wibratora wykorzystujący rezonans obudowy. Wejście okresowego wyciszania dźwięku np. w porze nocnej. Wymagane dodatkowe przewody zasilające 24V. Zabezpieczenie przeciążeniowe wyjścia układu sensora przycisku. Serwisowa możliwośd zmiany standardu przycisku z NO na NC. Nie wymaga żadnych dodatkowych przewodów zasilających. Do sterowania akustyką wykorzystuje sygnały R i G z latarni pieszej (230V lub 42V). Do sterowania LED (24V) wykorzystuje sygnał potwierdzenia ze sterownika. Dodatkowy moduł akustyczny i separujący sygnały montowany w latarni pieszej. Legenda: - posiada PDP-S - przycisk dla pieszych w wersji standardowej z podświetlanym przez LED napisem CZEKAJ/WAIT i dualnym sensorem przycisku. PDP-G- przycisk dla pieszych w wersji z wbudowanym głośnikiem do wykorzystania przez inny system oraz z podświetlanym przez LED napisem CZEKAJ/WAIT i dualnym sensorem przycisku. PDP-A- przycisk dla pieszych w wersji z podświetlanym przez LED napisem CZEKAJ/WAIT, dualnym sensorem przycisku oraz z systemem akustycznym, nagłaśniającym przejście i naprowadzającym akustycznie na przycisk. PDP-W- przycisk dla pieszych w wersji z podświetlanym przez LED napisem CZEKAJ/WAIT, dualnym sensorem przycisku oraz z systemem akustycznym, nagłaśniającym przejście i naprowadzającym akustycznie na przycisk, dodatkowo wyposażony w funkcję wibratora. Zawartość i sposób pakowania: Model Ilość kompletów w Zawartość opakowania opakowaniu PDP-S 2 Przycisk wraz z kablem 4-żyłowym, adapter montażowy, wkręty mocujące, dokumenty. PDP-G 2 Przycisk wraz z kablem 6-żyłowym, adapter montażowy, wkręty mocujące, dokumenty. PDP-A 1 Przycisk wraz z kablem 6-żyłowym, adapter montażowy, moduł separująco-akustyczny, głośnik tubowy YS-35 z uchwytem montażowym, wkręty mocujące, dokumenty. PDP-W 1 Przycisk wraz z kablem 6-żyłowym, adapter montażowy, moduł separująco-akustyczny, głośnik tubowy YS-35 z uchwytem montażowym, wkręty mocujące, dokumenty. Strona 13 z 14

14 Parametry techniczne przycisku PDP-A i modułu PDP-MA. Parametr: Napięcie potwierdzenia LED: Pobór prądu potwierdzenia LED: Napięcie na sensorze w stanie nieaktywnym: Pobór prądu przez sensor w stanie nieaktywnym: Spadek napięcia na sensorze w stanie aktywnym, przy prądzie 20mA: Spadek napięcia na sensorze w stanie aktywnym, przy prądzie 50mA: Rodzaj łącznika: Maksymalny prąd łącznika: Czas trwania impulsu zgłoszenia: Pobór mocy z wejść R, G modułu PDP-MA: Napięcie sterujące R, G modułu PDP-MA Czas trwania akustycznego sygnału potwierdzenia: Częstotliwość akustycznego sygnału potwierdzenia: Wielkość: UL= 18 31V IL< 40mA USoff = 10 31V ISoff < 240uA USon < 2V USon < 2.5V NO półprzewodnikowy Ismax < 100mA 500ms PRG ~2.3W Uz=230V, 50Hz) 230V, 50Hz lub 42V, 50Hz (w zależności od wersji). 250ms 2.8kHz Rodzaj głośnika nagłośnienia przejścia: Ilość kanałów akustycznych: Ilość rodzajów dźwięków: Regulacja głośności: Wymiary przycisku PDP-A: Szerokość: Głębokość: Wysokość: Wymiary modułu PDP-MA: Szerokość: Głębokość: Wysokość: Rozmiar pola informacji dotykowej: Tubowy kierunkowy. 2 8 Automatyczna w stosunku do tła. 90mm 70mm 192mm 125mm 100mm 30mm 80mm x 20mm Kolor obudowy: Materiał obudowy przycisku: Kolor adaptera mocowania przycisku: Materiał adaptera mocowania przycisku: Długość kabla przycisku: Ilość żył przewodu i przekrój: Adapter akustyczno-separujący PDP-MA: Spełniane normy: RAL1023 (żółty drogowy) Poliwęglan. Czarny Poliamid. 2.5m 6 x 0.5mm 2 TAK PN-EN 50293: , PN-EN :2011, PN-EN :2007, PN-EN : PN-EN : , PN-EN :2011, PN-EN 50556:2011 Dz. U. Nr 220, poz. 2181, pkt UWAGA: obowiązuje absolutny zakaz doprowadzania napięcia wyższego niż 31V do modułu przycisku! PRODUKT POLSKI Strona 14 z 14
