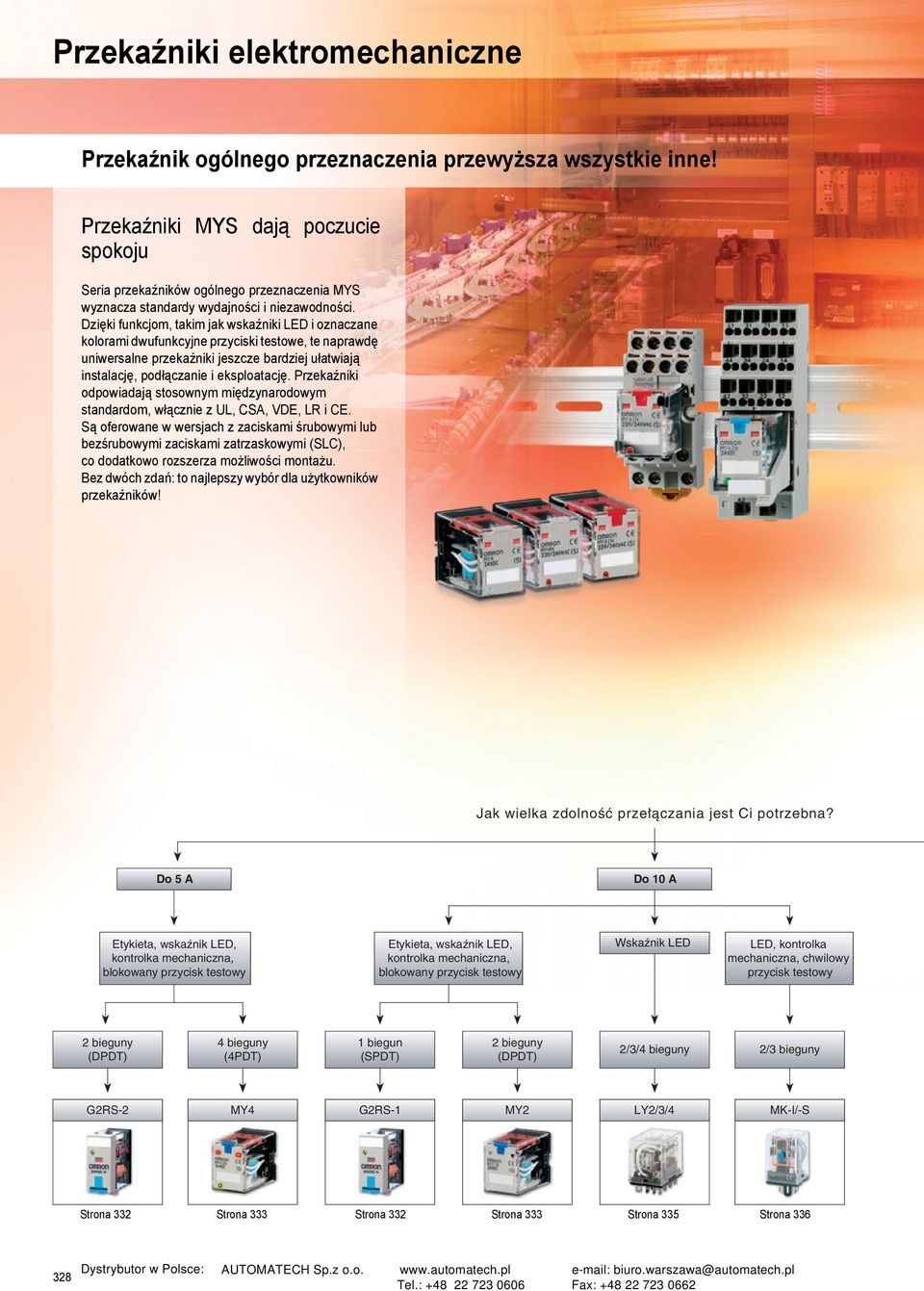

1 Przekaźnik ogólnego przeznaczenia przewyższa wszystkie inne! Przekaźniki MYS dają poczucie spokoju Seria przekaźników ogólnego przeznaczenia MYS wyznacza standardy wydajności i niezawodności. Dzięki funkcjom, takim jak wskaźniki LED i oznaczane kolorami dwufunkcyjne przyciski testowe, te naprawdę uniwersalne przekaźniki jeszcze bardziej ułatwiają instalację, podłączanie i eksploatację. Przekaźniki odpowiadają stosownym międzynarodowym standardom, włącznie z UL, CSA, VDE, LR i CE. Są oferowane w wersjach z zaciskami śrubowymi lub bezśrubowymi zaciskami zatrzaskowymi (SLC), co dodatkowo rozszerza możliwości montażu. Bez dwóch zdań: to najlepszy wybór dla użytkowników przekaźników! Jak wielka zdolność przełączania jest Ci potrzebna? Do 5 A Do 10 A Etykieta, wskaźnik LED, kontrolka mechaniczna, blokowany przycisk testowy Etykieta, wskaźnik LED, kontrolka mechaniczna, blokowany przycisk testowy Wskaźnik LED LED, kontrolka mechaniczna, chwilowy przycisk testowy 2 bieguny (DPDT) 4 bieguny (4PDT) 1 biegun (SPDT) 2 bieguny (DPDT) 2/3/4 bieguny 2/3 bieguny G2RS-2 MY4 G2RS-1 MY2 LY2/3/4 MK-I/-S Strona 332 Strona 333 Strona 332 Strona 333 Strona 335 Strona Dystrybutor w Polsce: AUTOMATECH Sp.z o.o. biuro.warszawa@automatech.pl Tel.: Fax:

2 Pasjonują Cię przekaźniki? Wypróbuj G2RS! Od czasu wprowadzenia małogabarytowych przekaźników interfejsowych ponad 10 lat temu firma Omron wciąż wyznacza nowe standardy w projektowaniu przekaźników. Seria G2RS nie stanowi wyjątku od tej reguły. Urządzenia z tej serii prezentują niedoścignioną niezawodność, wydajność i możliwości wyboru, dzięki czemu są najczęściej wybierane przez użytkowników. Przekaźniki odpowiadają stosownym międzynarodowym standardom, włącznie z UL, CSA, VDE, LR i CE. Istnieje też możliwość wyboru gniazd zacisków śrubowych lub gniazd bezśrubowych zacisków zatrzaskowych (SLC), co dodatkowo rozszerza możliwości montażu. Urządzenia z serii G2RS sprawiają, że przekaźniki znów stały się ekscytującymi urządzeniami! Do 25 A Wskaźnik LED 1 biegun 4 bieguny LY1 (15 A) G7J (25 A) Spis treści Tabela wyboru 330 Przekaźniki ogólnego przeznaczenia G2RS 332 MY 333 LY 335 Strona 335 Strona 337 MK-I/-S 336 G7J

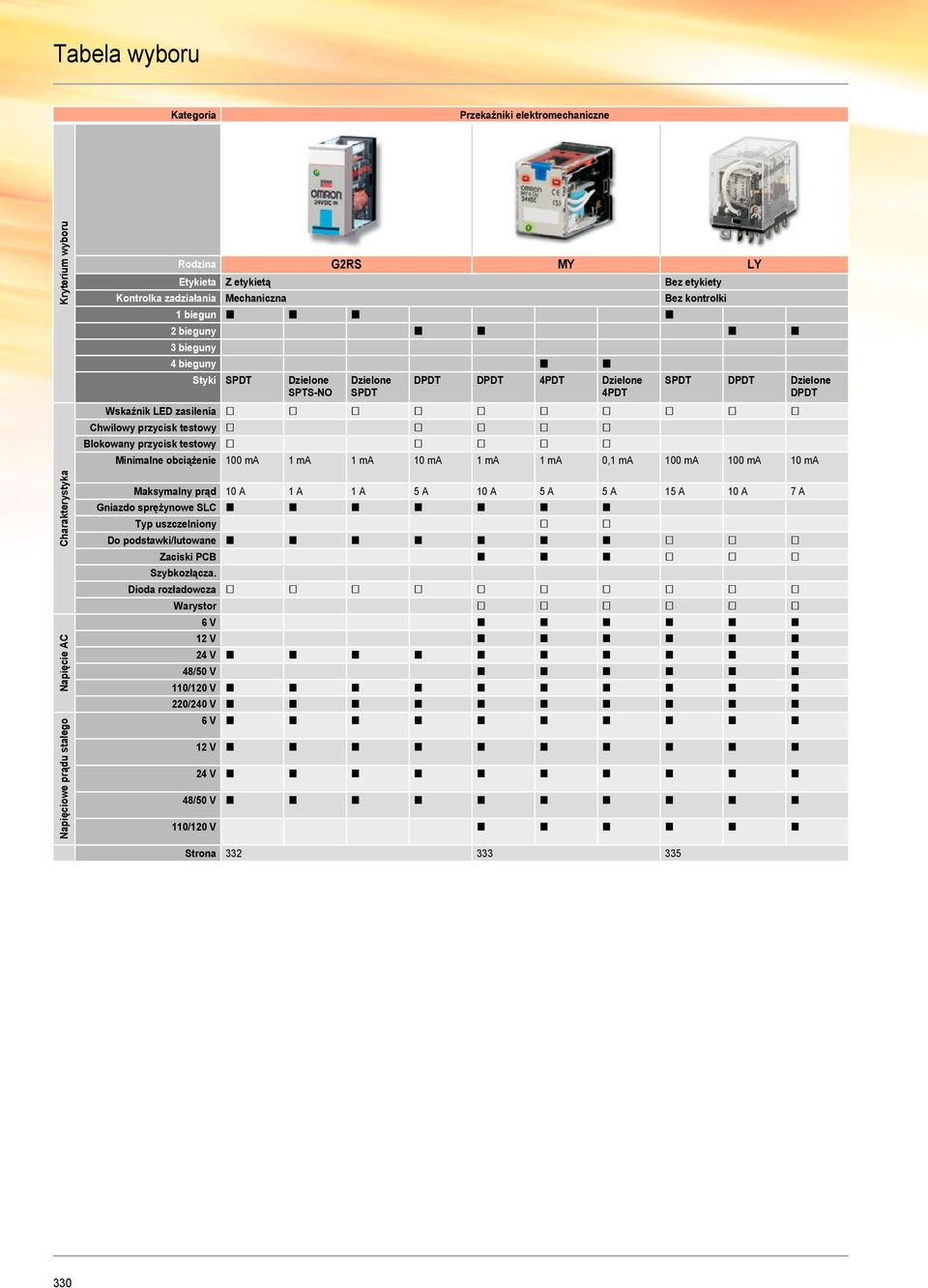

3 Tabela wyboru Kategoria Napięciowe prądu stałego Napięcie AC Charakterystyka Kryterium wyboru Rodzina G2RS MY LY Etykieta Z etykietą Bez etykiety Kontrolka zadziałania Mechaniczna Bez kontrolki 1 biegun 2 bieguny 3 bieguny 4 bieguny Styki SPDT Dzielone SPTS-NO Dzielone SPDT DPDT DPDT 4PDT Dzielone 4PDT SPDT DPDT Dzielone DPDT Wskaźnik LED zasilenia Chwilowy przycisk testowy Blokowany przycisk testowy Minimalne obciążenie 100 ma 1 ma 1 ma 10 ma 1 ma 1 ma 0,1 ma 100 ma 100 ma 10 ma Maksymalny prąd 10 A 1 A 1 A 5 A 10 A 5 A 5 A 15 A 10 A 7 A Gniazdo sprężynowe SLC Typ uszczelniony Do podstawki/lutowane Zaciski PCB Szybkozłącza. Dioda rozładowcza Warystor 6 V 12 V 24 V 48/50 V 110/120 V 220/240 V 6 V 12 V 24 V 48/50 V 110/120 V Strona

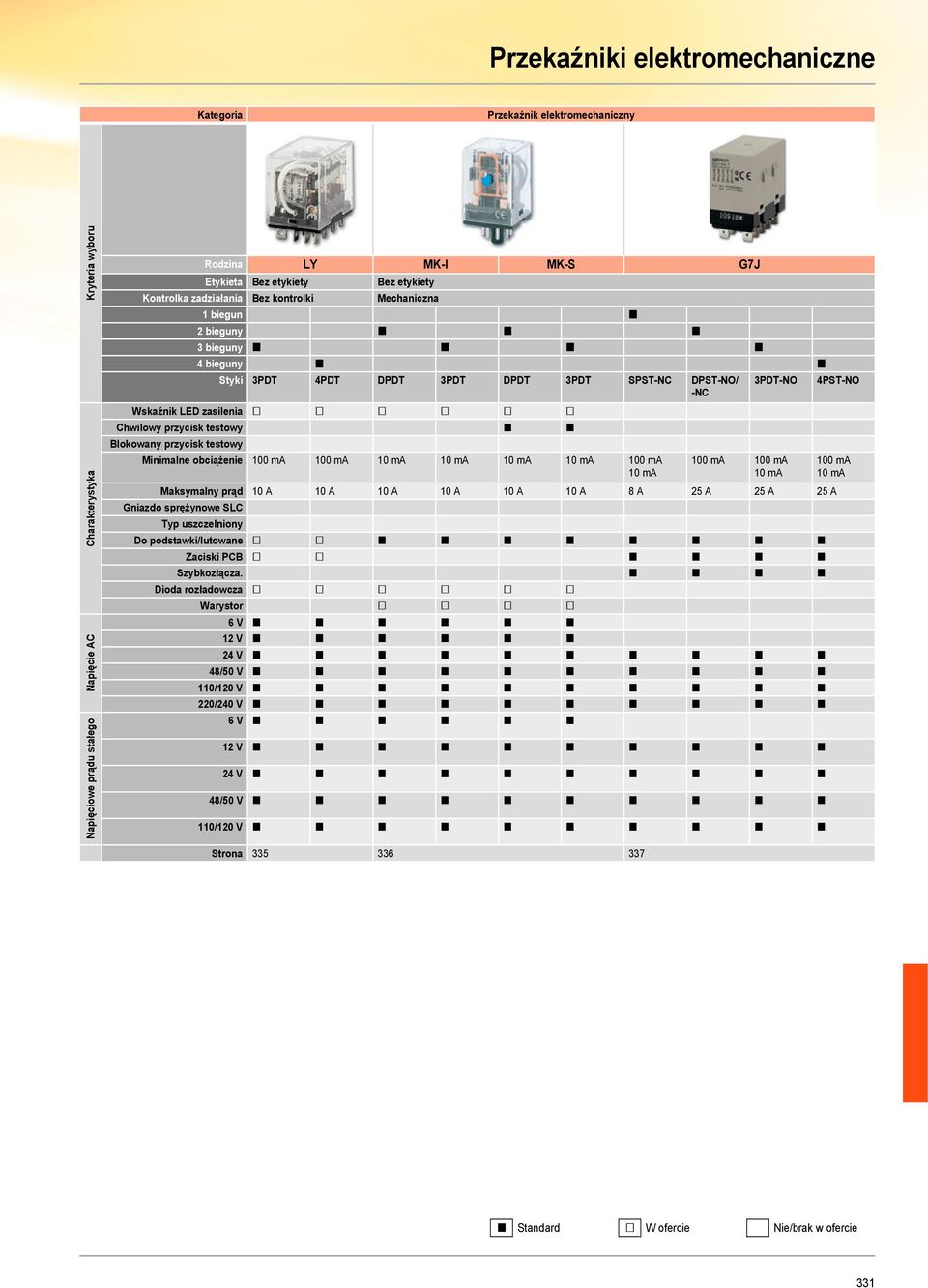

4 Kategoria Przekaźnik elektromechaniczny Napięciowe prądu stałego Napięcie AC Charakterystyka Kryteria wyboru Rodzina LY MK-I MK-S G7J Etykieta Bez etykiety Bez etykiety Kontrolka zadziałania Bez kontrolki Mechaniczna 1 biegun 2 bieguny 3 bieguny 4 bieguny Styki 3PDT 4PDT DPDT 3PDT DPDT 3PDT SPST-NC DPST-NO/ -NC 3PDT-NO 4PST-NO Wskaźnik LED zasilenia Chwilowy przycisk testowy Blokowany przycisk testowy Minimalne obciążenie 100 ma 100 ma 10 ma 10 ma 10 ma 10 ma 100 ma 10 ma 100 ma 100 ma 10 ma Maksymalny prąd 10 A 10 A 10 A 10 A 10 A 10 A 8 A 25 A 25 A 25 A Gniazdo sprężynowe SLC Typ uszczelniony Do podstawki/lutowane Zaciski PCB Szybkozłącza. Dioda rozładowcza Warystor 6 V 12 V 24 V 48/50 V 110/120 V 220/240 V 6 V 12 V 24 V 48/50 V 110/120 V 100 ma 10 ma Strona Standard W ofercie Nie/brak w ofercie 331

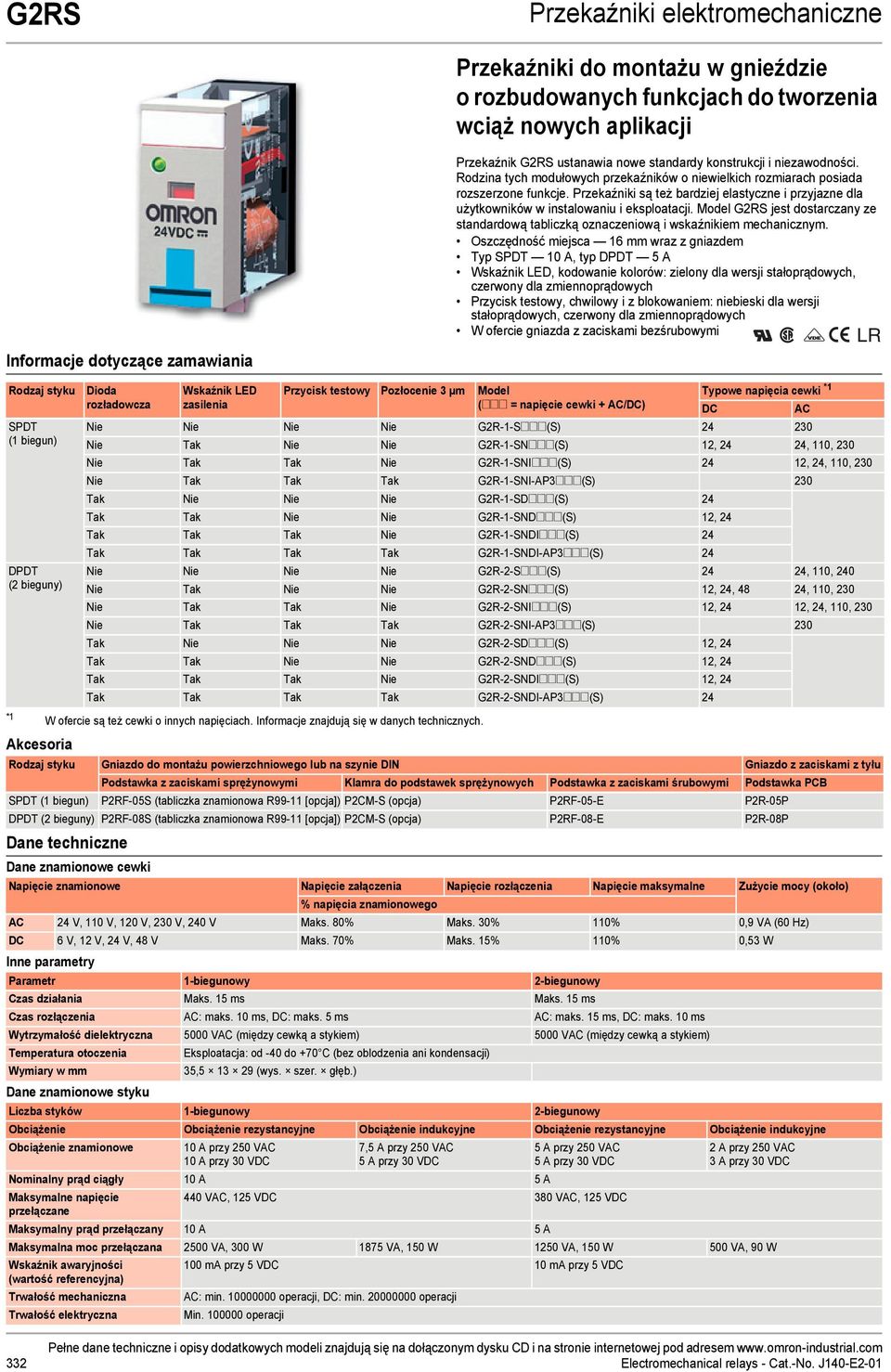

5 G2RS Informacje dotyczące zamawiania SPDT (1 biegun) DPDT (2 bieguny) Akcesoria Dane techniczne Dane znamionowe cewki Inne parametry Dioda rozładowcza Dane znamionowe styku Wskaźnik LED zasilenia Przekaźniki do montażu w gnieździe o rozbudowanych funkcjach do tworzenia wciąż nowych aplikacji Przekaźnik G2RS ustanawia nowe standardy konstrukcji i niezawodności. Rodzina tych modułowych przekaźników o niewielkich rozmiarach posiada rozszerzone funkcje. Przekaźniki są też bardziej elastyczne i przyjazne dla użytkowników w instalowaniu i eksploatacji. Model G2RS jest dostarczany ze standardową tabliczką oznaczeniową i wskaźnikiem mechanicznym. Oszczędność miejsca 16 mm wraz z gniazdem Typ SPDT 10 A, typ DPDT 5 A Wskaźnik LED, kodowanie kolorów: zielony dla wersji stałoprądowych, czerwony dla zmiennoprądowych Przycisk testowy, chwilowy i z blokowaniem: niebieski dla wersji stałoprądowych, czerwony dla zmiennoprądowych W ofercie gniazda z zaciskami bezśrubowymi Przycisk testowy Pozłocenie 3 µm Model (@@@ = napięcie cewki + AC/DC) W ofercie są też cewki o innych napięciach. Informacje znajdują się w danych technicznych. Typowe napięcia cewki DC AC Nie Nie Nie Nie G2R-1-S@@@(S) Nie Tak Nie Nie G2R-1-SN@@@(S) 12, 24 24, 110, 230 Nie Tak Tak Nie G2R-1-SNI@@@(S) 24 12, 24, 110, 230 Nie Tak Tak Tak G2R-1-SNI-AP3@@@(S) 230 Tak Nie Nie Nie G2R-1-SD@@@(S) 24 Tak Tak Nie Nie G2R-1-SND@@@(S) 12, 24 Tak Tak Tak Nie G2R-1-SNDI@@@(S) 24 Tak Tak Tak Tak G2R-1-SNDI-AP3@@@(S) 24 Nie Nie Nie Nie G2R-2-S@@@(S) 24 24, 110, 240 Nie Tak Nie Nie G2R-2-SN@@@(S) 12, 24, 48 24, 110, 230 Nie Tak Tak Nie G2R-2-SNI@@@(S) 12, 24 12, 24, 110, 230 Nie Tak Tak Tak G2R-2-SNI-AP3@@@(S) 230 Tak Nie Nie Nie G2R-2-SD@@@(S) 12, 24 Tak Tak Nie Nie G2R-2-SND@@@(S) 12, 24 Tak Tak Tak Nie G2R-2-SNDI@@@(S) 12, 24 Tak Tak Tak Tak G2R-2-SNDI-AP3@@@(S) 24 Gniazdo do montażu powierzchniowego lub na szynie DIN Gniazdo z zaciskami z tyłu Podstawka z zaciskami sprężynowymi Klamra do podstawek sprężynowych Podstawka z zaciskami śrubowymi Podstawka PCB SPDT (1 biegun) P2RF-05S (tabliczka znamionowa R99-11 [opcja]) P2CM-S (opcja) P2RF-05-E P2R-05P DPDT (2 bieguny) P2RF-08S (tabliczka znamionowa R99-11 [opcja]) P2CM-S (opcja) P2RF-08-E P2R-08P Napięcie znamionowe Napięcie załączenia Napięcie rozłączenia Napięcie maksymalne Zużycie mocy (około) % napięcia znamionowego AC 24 V, 110 V, 120 V, 230 V, 240 V Maks. 80% Maks. 30% 110% 0,9 VA (60 Hz) DC 6 V, 12 V, 24 V, 48 V Maks. 70% Maks. 15% 110% 0,53 W Parametr 1-biegunowy 2-biegunowy Czas działania Maks. 15 ms Maks. 15 ms Czas rozłączenia AC: maks. 10 ms, DC: maks. 5 ms AC: maks. 15 ms, DC: maks. 10 ms Wytrzymałość dielektryczna 5000 VAC (między cewką a stykiem) 5000 VAC (między cewką a stykiem) Temperatura otoczenia Wymiary w mm Eksploatacja: od -40 do +70 C (bez oblodzenia ani kondensacji) 35, (wys. szer. głęb.) Liczba styków 1-biegunowy 2-biegunowy znamionowe 10 A przy 250 VAC 10 A przy 30 VDC 7,5 A przy 250 VAC 5 A przy 30 VDC Nominalny prąd ciągły 10 A 5A Maksymalne napięcie przełączane 5 A przy 250 VAC 5 A przy 30 VDC 440 VAC, 125 VDC 380 VAC, 125 VDC Maksymalny prąd przełączany 10 A 5A 2 A przy 250 VAC 3 A przy 30 VDC Maksymalna moc przełączana 2500 VA, 300 W 1875 VA, 150 W 1250 VA, 150 W 500 VA, 90 W Wskaźnik awaryjności (wartość referencyjna) Trwałość mechaniczna Trwałość elektryczna 100 ma przy 5 VDC 10 ma przy 5 VDC AC: min operacji, DC: min operacji Min operacji LR 332 Pełne dane techniczne i opisy dodatkowych modeli znajdują się na dołączonym dysku CD i na stronie internetowej pod adresem Electromechanical relays - Cat.-No. J140-E2-01

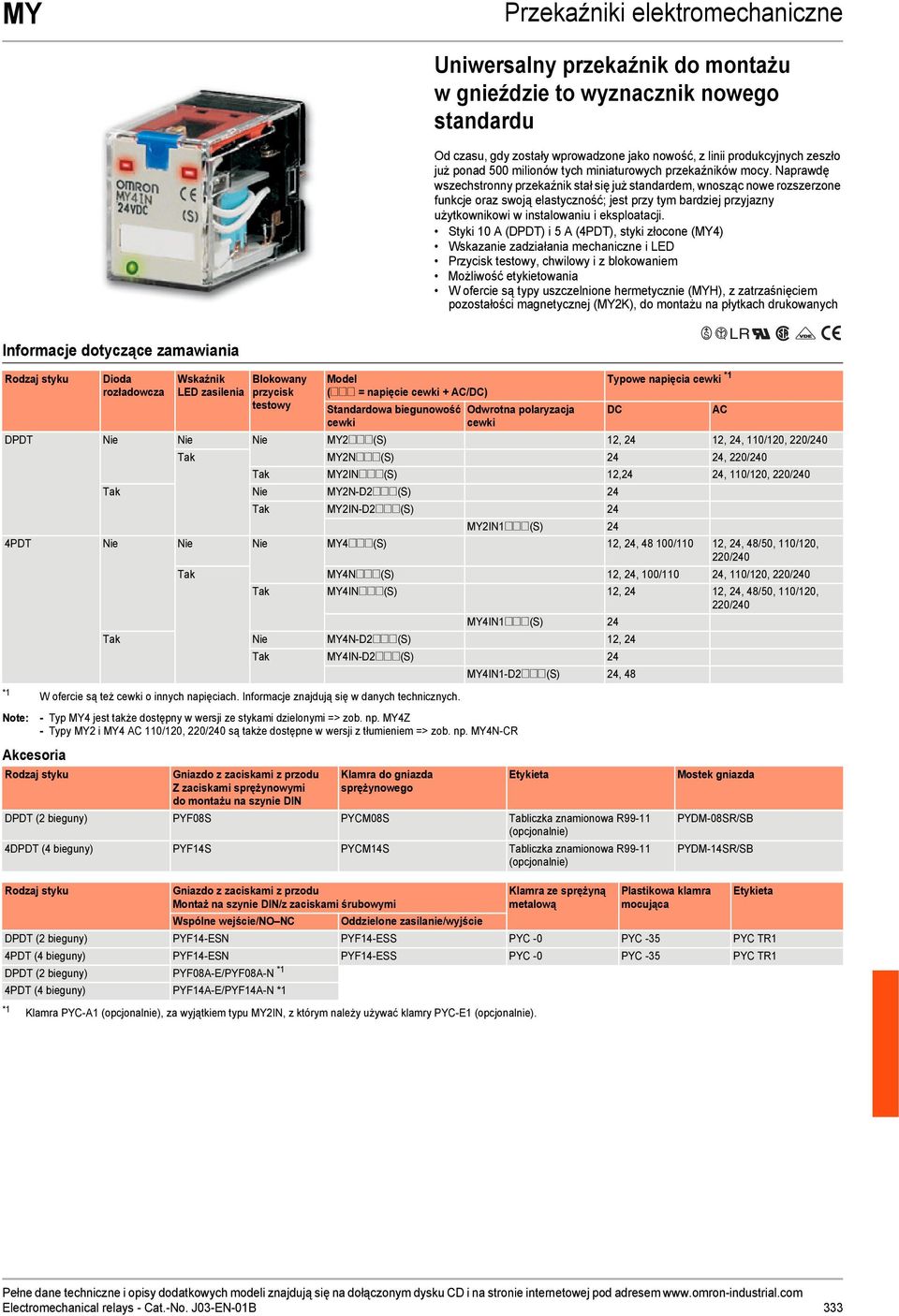

6 MY Uniwersalny przekaźnik do montażu w gnieździe to wyznacznik nowego standardu Od czasu, gdy zostały wprowadzone jako nowość, z linii produkcyjnych zeszło już ponad 500 milionów tych miniaturowych przekaźników mocy. Naprawdę wszechstronny przekaźnik stał się już standardem, wnosząc nowe rozszerzone funkcje oraz swoją elastyczność; jest przy tym bardziej przyjazny użytkownikowi w instalowaniu i eksploatacji. Styki 10 A (DPDT) i 5 A (4PDT), styki złocone (MY4) Wskazanie zadziałania mechaniczne i LED Przycisk testowy, chwilowy i z blokowaniem Możliwość etykietowania W ofercie są typy uszczelnione hermetycznie (MYH), z zatrzaśnięciem pozostałości magnetycznej (MY2K), do montażu na płytkach drukowanych Informacje dotyczące zamawiania S LR Note: Akcesoria Dioda rozładowcza Wskaźnik LED zasilenia Blokowany przycisk testowy Model (@@@ = napięcie cewki + AC/DC) Standardowa biegunowość cewki W ofercie są też cewki o innych napięciach. Informacje znajdują się w danych technicznych. Odwrotna polaryzacja cewki - Typ MY4 jest także dostępny w wersji ze stykami dzielonymi => zob. np. MY4Z - Typy MY2 i MY4 AC 110/120, 220/240 są także dostępne w wersji z tłumieniem => zob. np. MY4N-CR Typowe napięcia cewki DPDT Nie Nie Nie MY2@@@(S) 12, 24 12, 24, 110/120, 220/240 Tak MY2N@@@(S) 24 24, 220/240 Tak MY2IN@@@(S) 12,24 24, 110/120, 220/240 Tak Nie MY2N-D2@@@(S) 24 Tak MY2IN-D2@@@(S) 24 MY2IN1@@@(S) 24 4PDT Nie Nie Nie MY4@@@(S) 12, 24, /110 12, 24, 48/50, 110/120, 220/240 Tak MY4N@@@(S) 12, 24, 100/110 24, 110/120, 220/240 Tak MY4IN@@@(S) 12, 24 12, 24, 48/50, 110/120, 220/240 MY4IN1@@@(S) 24 Tak Nie MY4N-D2@@@(S) 12, 24 Tak MY4IN-D2@@@(S) 24 MY4IN1-D2@@@(S) 24, 48 Gniazdo z zaciskami z przodu Z zaciskami sprężynowymi do montażu na szynie DIN Klamra do gniazda sprężynowego Etykieta DPDT (2 bieguny) PYF08S PYCM08S Tabliczka znamionowa R99-11 (opcjonalnie) 4DPDT (4 bieguny) PYF14S PYCM14S Tabliczka znamionowa R99-11 (opcjonalnie) Gniazdo z zaciskami z przodu Montaż na szynie DIN/z zaciskami śrubowymi Wspólne wejście/no NC Oddzielone zasilanie/wyjście Klamra ze sprężyną metalową DC Plastikowa klamra mocująca AC Mostek gniazda PYDM-08SR/SB PYDM-14SR/SB Etykieta DPDT (2 bieguny) PYF14-ESN PYF14-ESS PYC -0 PYC -35 PYC TR1 4PDT (4 bieguny) PYF14-ESN PYF14-ESS PYC -0 PYC -35 PYC TR1 DPDT (2 bieguny) PYF08A-E/PYF08A-N 4PDT (4 bieguny) PYF14A-E/PYF14A-N Klamra PYC-A1 (opcjonalnie), za wyjątkiem typu MY2IN, z którym należy używać klamry PYC-E1 (opcjonalnie). Pełne dane techniczne i opisy dodatkowych modeli znajdują się na dołączonym dysku CD i na stronie internetowej pod adresem Electromechanical relays - Cat.-No. J03-EN-01B 333

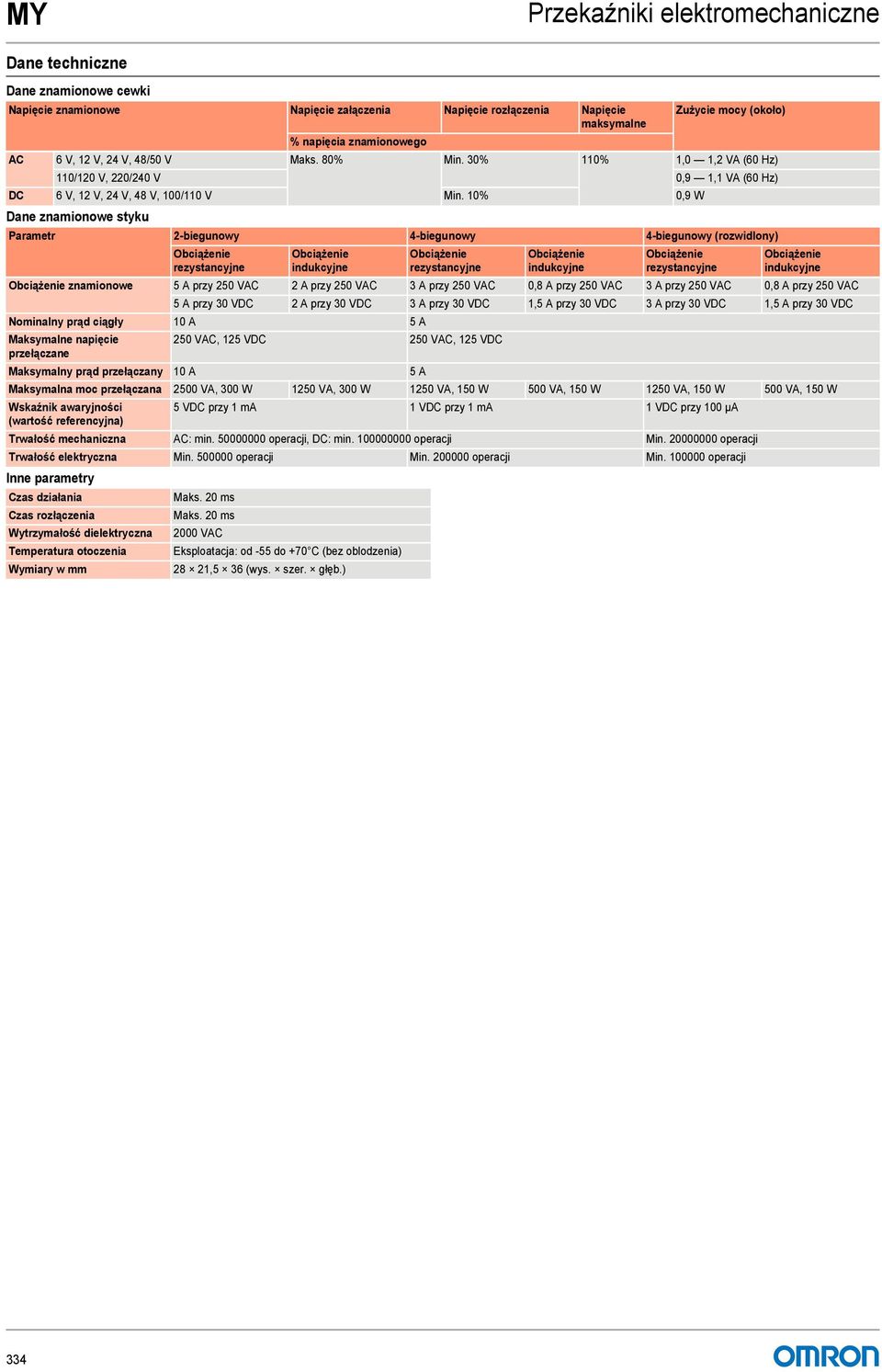

7 MY Dane techniczne Dane znamionowe cewki Napięcie znamionowe Napięcie załączenia Napięcie rozłączenia Napięcie maksymalne Dane znamionowe styku Inne parametry % napięcia znamionowego Zużycie mocy (około) AC 6 V, 12 V, 24 V, 48/50 V Maks. 80% Min. 30% 110% 1,0 1,2 VA (60 Hz) 110/120 V, 220/240 V 0,9 1,1 VA (60 Hz) DC 6 V, 12 V, 24 V, 48 V, 100/110 V Min. 10% 0,9 W Parametr 2-biegunowy 4-biegunowy 4-biegunowy (rozwidlony) znamionowe 5 A przy 250 VAC 2 A przy 250 VAC 3 A przy 250 VAC 0,8 A przy 250 VAC 3 A przy 250 VAC 0,8 A przy 250 VAC 5 A przy 30 VDC 2 A przy 30 VDC 3 A przy 30 VDC 1,5 A przy 30 VDC 3 A przy 30 VDC 1,5 A przy 30 VDC Nominalny prąd ciągły 10 A 5A Maksymalne napięcie przełączane 250 VAC, 125 VDC 250 VAC, 125 VDC Maksymalny prąd przełączany 10 A 5A Maksymalna moc przełączana 2500 VA, 300 W 1250 VA, 300 W 1250 VA, 150 W 500 VA, 150 W 1250 VA, 150 W 500 VA, 150 W Wskaźnik awaryjności (wartość referencyjna) 5 VDC przy 1 ma 1 VDC przy 1 ma 1 VDC przy 100 µa Trwałość mechaniczna AC: min operacji, DC: min operacji Min operacji Trwałość elektryczna Min operacji Min operacji Min operacji Czas działania Czas rozłączenia Wytrzymałość dielektryczna Temperatura otoczenia Wymiary w mm Maks. 20 ms Maks. 20 ms 2000 VAC Eksploatacja: od -55 do +70 C (bez oblodzenia) 28 21,5 36 (wys. szer. głęb.) 334

8 LY Miniaturowy przekaźnik mocy Seria LY jest wyposażona w barierę przeciw łukowi elektrycznemu oraz diodę. LY dostarczane są jako modele jedno-, dwu-, trzy- i czterobiegunowe. Oferowane są modele przeznaczone do montażu w gnieździe na szynie DIN, do montażu na płytkach drukowanych i do montażu za pomocą kołnierza. Styki typu SPDT, DPDT, 3PDT i 4PDT Oferowane są modele przeznaczone do montażu w gnieździe na szynie DIN, na płytkach drukowanych i za pomocą kołnierza znamionowe 10 A S LR Informacje dotyczące zamawiania Akcesoria Dane techniczne Wskaźnik LED zasilenia Dane znamionowe styku Dioda Zaciski Model rozładowcza PCB Do gniazda/ lutowane Montaż górny Do gniazda/lutowane Informacje dotyczące innych opcji, takich jak tłumienie CR, znajdują się w danych technicznych. *2 Dostępne są też inne napięcia cewki. Informacje znajdują się w danych technicznych. (@@@ = napięcie cewki + AC/DC) Typowe napięcia cewki *2 DC AC DPDT Nie Nie Nie Tak Nie LY2-0@@@ 24 (2 bieguny) Tak Nie LY2@@@ 12, 24 12, 24, 48, 100/110, 110/120, 220/240 Nie Tak LY2F@@@ 220/240 Tak Tak Nie LY2N@@@ 24 Tak LY2N-D2@@@ 24 3PDT (3 bieguny) Nie Nie LY3@@@ 24 4PDT (4 bieguny) LY4@@@ 12, 24, 100/110, , 100/110, 230 Tak Tak LY4N-D2@@@ 24 Nie dotyczy Model Gniazdo z zaciskami z przodu montowane na szynie DIN/z zaciskami śrubowymi Klamra Tylne gniazdo łączące Gniazda wtykane/lutowane SPDT/DPDT (1, 2 bieguny) PTF08A-E PYC-A1 PT08 PT08-0 3PDT (3 bieguny) PTF11-A PYC-A1 PT11 PT11-0 4PDT (4 bieguny) PTF14A-E PYC-A1 PT14 PT14-0 Dane znamionowe cewki Bieguny Napięcie znamionowe Gniazda do lutowania PCB Przekaźnik Jeden styk 1-biegunowy Jeden styk 2-, 3- lub 4-biegunowy Styki rozgałęzione 2-biegunowe znamionowe 110 VAC przy 15 A 110 VAC przy 10 A 110 VAC przy 10 A 110 VAC przy 7,5 A 110 VAC przy 5 A 110 VAC przy 4 A 24 VDC przy 15 A 24 VDC przy 7 A 24 VDC przy 10 A 24 VDC przy 5 A 24 VDC przy 5 A 24 VDC przy 4 A Nominalny prąd ciągły 15 A 10 A 7A Maksymalne napięcie przełączane 250 VAC, 125 VDC 250 VAC, 125 VDC 250 VAC, 125 VDC Maksymalny prąd przełączany 15 A 10 A 7A Maksymalna moc przełączana 1700 VA 1100 VA 1100 VA 825 VA 550 VA 440 VA Wskaźnik awaryjności (wartość referencyjna) Trwałość mechaniczna 360 W 170 W 240 W 120 W 120 W 100 W 100 ma przy 5 VDC Wymagane napięcie robocze Napięcie rozłączenia % napięcia znamionowego AC: min operacji, DC: min operacji Napięcie maksymalne 1-, 2-, 4-biegunowe: min operacji, 2-biegunowe: min operacji Zużycie mocy (około) 1 lub 2 AC 6 V, 12 V, 24 V, 50 V Maks. 80% Min. 30% 110% 1,0 1,2 VA (60 Hz) 100/110 V, 110/120 V, 200/220 V, 220/240 V 0,9 1 VA (60 Hz) DC 6 V, 12 V, 24 V, 48 V, 100/110 V Min. 10% 0,9 W 3 AC 6 V, 12 V, 24 V, 50 V, 100/110 V, 200/220 V Maks. 80% Min. 30% 110% 1,6 2,0 VA (60 Hz) DC 6 V, 12 V, 24 V, 48 V, 100/110 V Min. 10% 1,4 W 4 AC 6 V, 12 V, 24 V, 50 V, 100/110 V, 200/220 V Maks. 80% Min. 30% 110% 1,95 2,5 VA (60 Hz) DC 6 V, 12 V, 24 V, 48 V, 100/110 V Min. 10% 1,5 W Inne parametry Czas działania Czas rozłączenia Wytrzymałość dielektryczna Temperatura otoczenia 10 ma przy 5 VDC Maks. 25 ms Maks. 25 ms 1000 VAC Od -25 do +70 C Więcej szczegółów znajduje się w arkuszu danych. Pełne dane techniczne i opisy dodatkowych modeli znajdują się na dołączonym dysku CD i na stronie internetowej pod adresem Electromechanical relays - Cat.-No. J002-E

9 MK-I/-S Wyjątkowo niezawodny przekaźnik ogólnego przeznaczenia Przekaźnik MK może przerywać względnie duże prądy obciążenia pomimo swych małych rozmiarów. Srebrne styki zapewniają długą żywotność (min zadziałań). Standardowe modele są zgodne z normami UL, CSA, SEV, DEMKO, NEMKO, SEMKO, TÜV (IEC) i VDE, a także spełniają standardy CENELEC. Styki typu DPDT (8-stykowe) i 3PDT (11-stykowe) Wskaźnik zadziałania mechaniczny i wskaźniki LED Przycisk testowy Diodowe i warystorowe tłumienie przepięć znamionowe 10 A Informacje dotyczące zamawiania Akcesoria Dane techniczne Dane znamionowe cewki Dane znamionowe styku Wskaźnik mechaniczny, przycisk testowy i osłona przed kurzem Wskaźnik LED zasilenia Dioda rozładowcza Można skonfigurować wiele różnych układów zacisków. Szczegóły znajdują się w danych technicznych. *2 W ofercie są też cewki o innych napięciach. Informacje znajdują się w danych technicznych. Model (@@@ = napięcie cewki + AC/DC) Inne parametry Typowe napięcia cewki *2 DPDT (2 bieguny) Tak Nie Nie MK2P-S@@@ 12, 24, , 110, 230 Tak MK2PN-S@@@ 24 24, 230 3PDT (3 bieguny) Nie MK3P5-S@@@ 12, 24, 48, , 24, 110, 230 Tak MK3PD-5-S@@@ 24 Tak Nie MK3PN-5-S@@@ 12, 24 24, 110, 230 Tak MK3PND-5-S@@@ 24 Gniazdo do montażu na szynie DIN/z zaciskami śrubowymi Klamra dociskowa DPDT (2 bieguny) PF083A-E PFC-A1 3PDT (3 bieguny) PF113A-E PFC-A1 Napięcie znamionowe Wymagane napięcie robocze % napięcia znamionowego Napięcie rozłączenia Napięcie maksymalne Zużycie mocy (około) AC 6 V, 12 V, 24 V, 50 V, 100 V, 110 V Maks. 80% Min. 30% % 2,3 VA (60 Hz) 120 V, 200 V, 220 V, 230 V, 240 V 2,7 VA (50 Hz) DC 6 V, 12 V, 24 V, 48 V, 100 V, 110 V Min. 15% 1,5 W Materiał styku 2- lub 3-biegunowe Ag znamionowe 10 A przy 250 VAC 7A przy 250VAC Nominalny prąd ciągły Maksymalne napięcie przełączane Maksymalny prąd przełączany Maksymalna moc przełączana Trwałość mechaniczna 10 A przy 28 VDC 10 A 250 VAC, 250 VDC 10 A 2500 VA, 280 W 1750 VA Min operacji Czas działania Czas rozłączenia Wytrzymałość dielektryczna Temperatura otoczenia Wymiary w mm DC AC AC: maks. 20 ms, DC: maks. 30 ms Maks. 20 ms 2500 VAC (między cewką a stykiem) Eksploatacja: od -10 do +40 C (bez oblodzenia ani kondensacji) 34,5 34,5 52,5 (wys. szer. głęb.) 336 Pełne dane techniczne i opisy dodatkowych modeli znajdują się na dołączonym dysku CD i na stronie internetowej pod adresem Electromechanical relays - Cat.-No. J011-E2-06

10 G7J Wielobiegunowy przekaźnik dużej mocy używany jako stycznik Przekaźnik G7J o znamionowym prądzie obciążenia 25 A ma miniaturowy przegub dla przełączania z maksymalną mocą. Dzięki temu może włączać zarówno obciążenia w postaci silników, jak i obciążenia albo. Przekaźnik G7J jest wolny od drgań styków przy chwilowych spadkach napięcia do 50% jego wartości znamionowej. Styki typu 4PST-NO, 3PST-NO/SPST-NC lub DPST-NO/DPST-NC Montaż w gnieździe, do płytki drukowanej lub zaciskami śrubowymi znamionowe 25 A Odporny na chwilowe spadki napięcia Może być używany jako stycznik Informacje dotyczące zamawiania Montaż Zacisk Model *2 Typowe napięcia cewki *3 PCB Montaż na PCB Śrubowy (@@@ = napięcie cewki + AC/DC) DC AC wsporniku W 4PST-NO Tak Nie Tak Nie G7J-4A-P@@@ /240 Na zamówienie jest też dostępny zacisk w postaci szybkozłącza do montażu na wsporniku W. *2 Informacje dotyczące innych opcji, takich jak styki rozgałęzione, znajdują się w danych technicznych. *3 W ofercie są też cewki o innych napięciach. Informacje znajdują się w danych technicznych. Akcesoria Dane techniczne Dane znamionowe cewki Dane znamionowe styku Nie Tak Nie Tak G7J-4A-B@@@ 24 3PST-NO/SPST-NC Tak Nie Tak Nie G7J-3A1B-P@@@ 24 Nie Tak Nie Tak G7J-3A1B-B@@@ 24 DPST-NO/DPST-NC Tak Nie Tak Nie G7J-2A2B-P@@@ 24 Nazwa Model Stosowany przekaźnik Wspornik W R99-04 dla G5F G7J4-A-B, G7J-3A1B-B, G7J-4A-T,G7J-3A1B-T, G7J-2A2B-T Napięcie znamionowe Wymagane napięcie robocze % napięcia znamionowego Napięcie rozłączenia Napięcie maksymalne Zużycie mocy (około) AC 24, 50, 100 do 120, 200 do 240 Maks. 75% Min. 15% 110% 1,8 2,6 VA DC 6, 12, 24, 48, 100 Min. 10% 2,0 W Parametr Materiał styku 4-biegunowy Stop srebra znamionowe NO: 25 A przy 220 VAC (24 A przy 230 VAC) NC: 8 A przy 220 VAC (7,5 A przy 230 VAC) Nominalny prąd ciągły NO: 25 A (1 A), NC: 8 A (1 A) Maksymalny napięcie przełączane Maksymalny prąd przełączany Trwałość mechaniczna Trwałość elektryczna 250 VAC 125 VDC NO: 25 A (1 A), NC: 8 A (1 A) Min operacji Min operacji NO: 25 A przy 30 VDC NC: 8 A przy 30 VDC Inne parametry Czas działania Czas rozłączenia Wytrzymałość dielektryczna Temperatura otoczenia Maks. 50 ms Maks. 50 ms 4000 VAC Eksploatacja: od -25 do +60 C (bez oblodzenia) Pełne dane techniczne i opisy dodatkowych modeli znajdują się na dołączonym dysku CD i na stronie internetowej pod adresem Electromechanical relays - Cat.-No. J088-E
