1 INSTRUKCJA MONTAŻU ORAZ SPECYFIKACJA TECHNICZNA LAMPY ULICZNEJ PULM

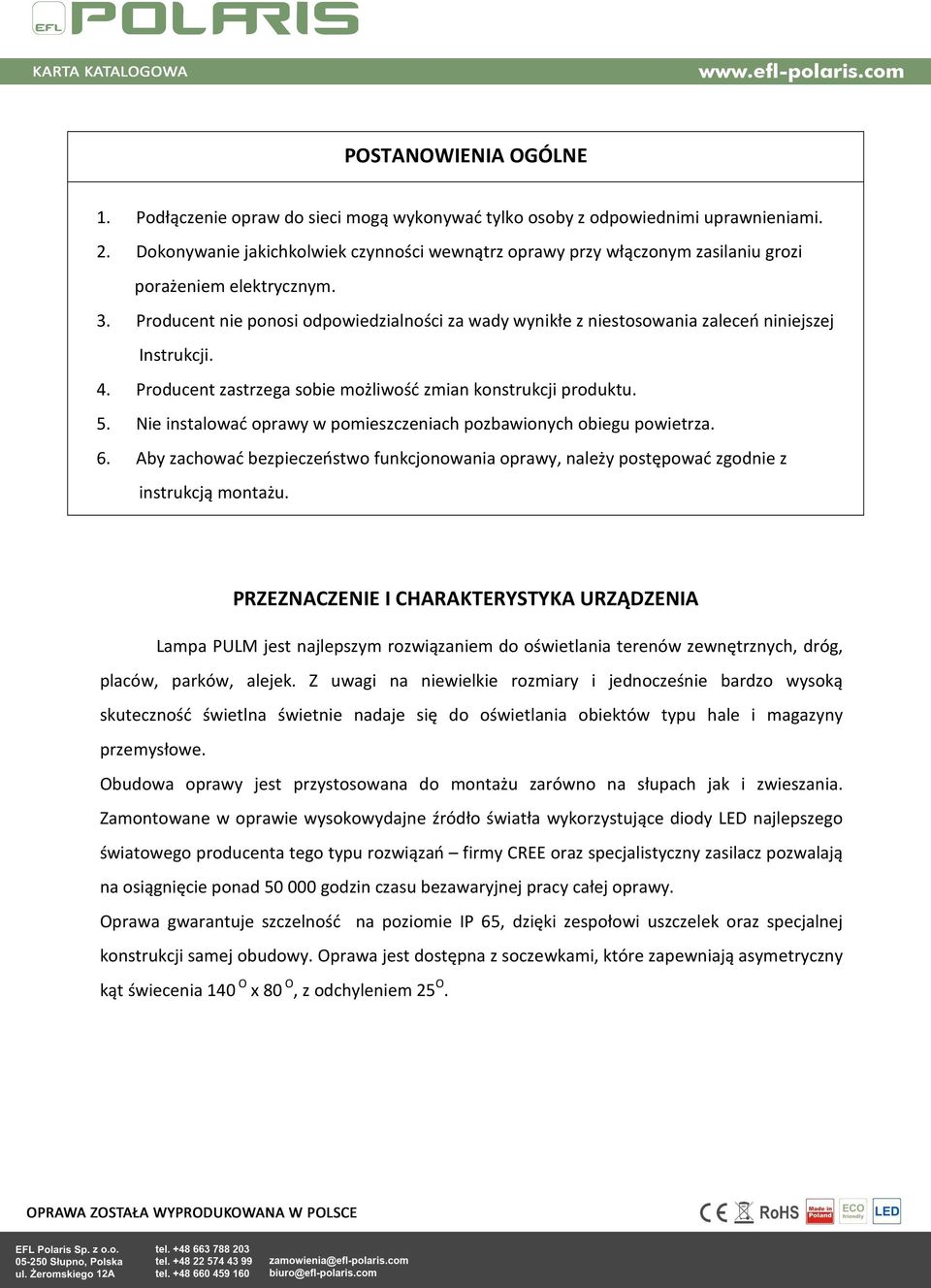

2 POSTANOWIENIA OGÓLNE 1. Podłączenie opraw do sieci mogą wykonywać tylko osoby z odpowiednimi uprawnieniami. 2. Dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu grozi porażeniem elektrycznym. 3. Producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania zaleceń niniejszej Instrukcji. 4. Producent zastrzega sobie możliwość zmian konstrukcji produktu. 5. Nie instalować oprawy w pomieszczeniach pozbawionych obiegu powietrza. 6. Aby zachować bezpieczeństwo funkcjonowania oprawy, należy postępować zgodnie z instrukcją montażu. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA Lampa PULM jest najlepszym rozwiązaniem do oświetlania terenów zewnętrznych, dróg, placów, parków, alejek. Z uwagi na niewielkie rozmiary i jednocześnie bardzo wysoką skuteczność świetlna świetnie nadaje się do oświetlania obiektów typu hale i magazyny przemysłowe. Obudowa oprawy jest przystosowana do montażu zarówno na słupach jak i zwieszania. Zamontowane w oprawie wysokowydajne źródło światła wykorzystujące diody LED najlepszego światowego producenta tego typu rozwiązań firmy CREE oraz specjalistyczny zasilacz pozwalają na osiągnięcie ponad godzin czasu bezawaryjnej pracy całej oprawy. Oprawa gwarantuje szczelność na poziomie IP 65, dzięki zespołowi uszczelek oraz specjalnej konstrukcji samej obudowy. Oprawa jest dostępna z soczewkami, które zapewniają asymetryczny kąt świecenia 140 O x 80 O, z odchyleniem 25 O.

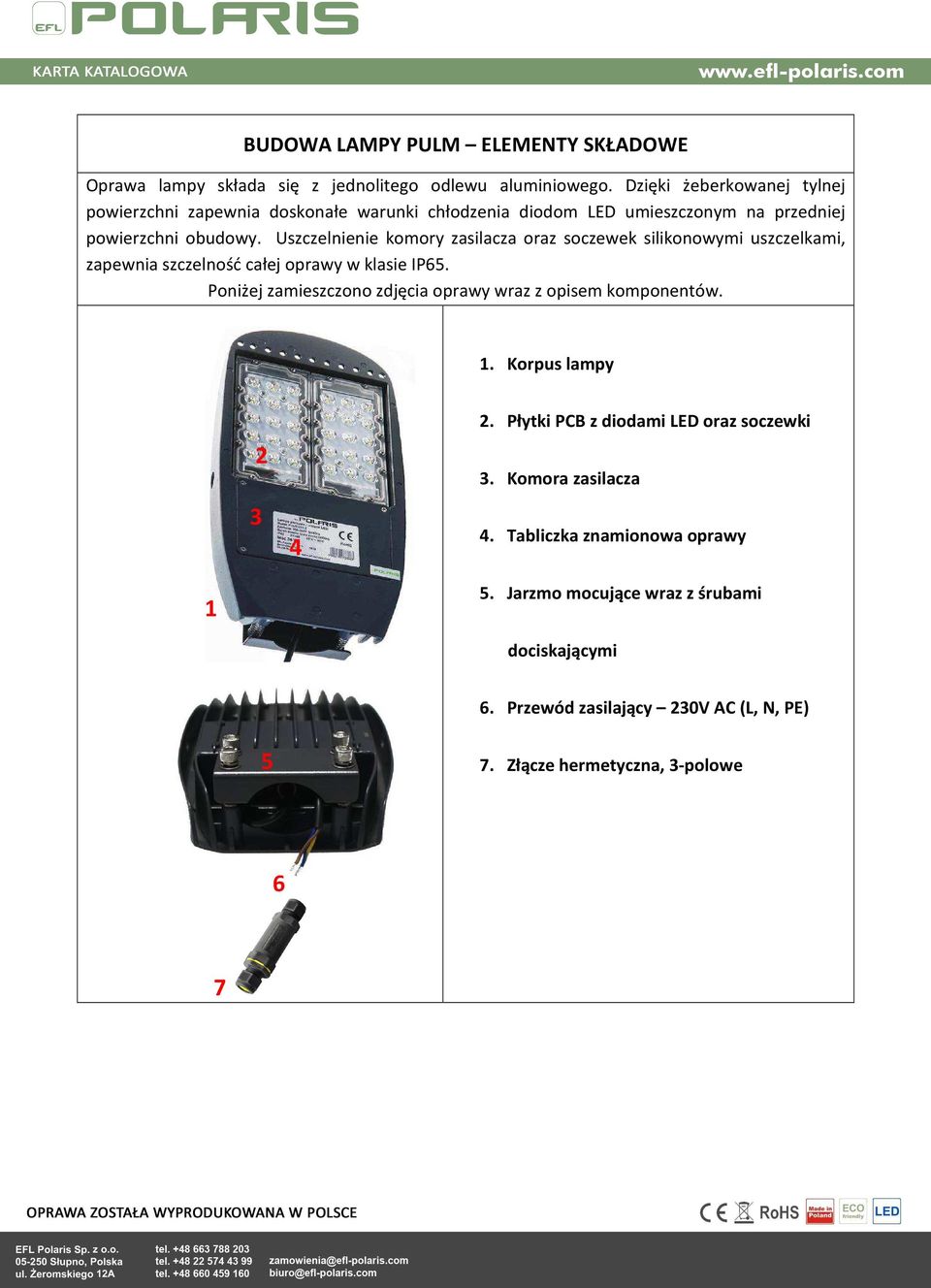

3 BUDOWA LAMPY PULM ELEMENTY SKŁADOWE Oprawa lampy składa się z jednolitego odlewu aluminiowego. Dzięki żeberkowanej tylnej powierzchni zapewnia doskonałe warunki chłodzenia diodom LED umieszczonym na przedniej powierzchni obudowy. Uszczelnienie komory zasilacza oraz soczewek silikonowymi uszczelkami, zapewnia szczelność całej oprawy w klasie IP65. Poniżej zamieszczono zdjęcia oprawy wraz z opisem komponentów. 1. Korpus lampy Płytki PCB z diodami LED oraz soczewki 3. Komora zasilacza 4. Tabliczka znamionowa oprawy 1 5. Jarzmo mocujące wraz z śrubami dociskającymi 6. Przewód zasilający 230V AC (L, N, PE) 5 7. Złącze hermetyczna, 3-polowe 6 7

4 Montaż oprawy Podczas montażu oprawy niezbędne są: klucz imbusowy 6, narzędzie do ściągania izolacji, śrubokręt krzyżakowy, klucz płaski I. Za pomocą klucza nimbusowego poluzować śruby w jarzmie mocującym, tak by możliwe było zamocowanie oprawy na słupie lub innym uchwycie II. Dokonać połączenie przewodu zasilającego lampę z przewozem zasilającym słup zgodnie z instrukcją poniżej 1. Rozłożyć dołączoną do oprawy złączkę hermetyczną. Przeprowadzić przewody jak na załączonym rysunku 2. Dokonać połączenia żył przewodów za pomocą 3-polowej kostki łączeniowej znajdującej się wewnątrz złączki obowiązkowe uziemienie 3. Wsunąć kostkę do wnętrza złączki. 4. Skręcić złączkę zgodnie z rysunkiem 4, za pomocą klucza, z siłą około 2,5Nm 5. Wsunąć gumki dławnicy uszczelniającej pomiędzy przewód a zaciski złączki. 6. Nakręcić nakrętki dławnicy 7. Za pomocą kluczy, z umiarkowaną siłą dokręcić nakrętki III. IV. Nałożyć oprawę na słup / rurę mocującą Delikatnie dokręcając śruby nimbusowe jarzma, dokonać ustawienia oprawy w odpowiednim kierunku świecenia V. Mocno skręcić śruby jarzma, uniemożliwiając obrót oprawy na słupie UWAGA: Podczas podłączania należy upewnić się czy wyłączone zostało główne źródło zasilania.

5 zasilanie SPEFYFIKACJA TECHNICZNA model moc strumień świetlny barwa światła PULM-031-Z 36 W lm PULM-041-Z 46 W lm PULM-051-Z 56 W lm K lub K V AC / 50-60Hz współczynnik mocy cos φ >0,95 typ diody LED Cree XT-E Ilość diod LED 30 wskaźnik oddawania barw Ra 75** kąt świecenia 140 O x 80 O, odchylenie 25 O temperatura robocza - 40 C do + 50 C temperatura przechowywania -30 C do + 70 C żywotność > h wskaźnik IP 65 obudowa gwarancja opcja materiał wymiary masa aluminium, PMMA 340x190x65 3kg 2 lata 5 lat gwarancji sensor ruchu / zmierzchu * przy składaniu zamówienia prosimy podać żądaną barwę światła ** CRI>75, 80, 90 dostępne na zamówienie Wymiary oprawy

6 Lampy z serii PULM zgodne są z: Ustawą z dnia 13 kwietnia 2007r. o kompatybilności elektromagnetycznej. Rozporządzeniem Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego Lampy spełniają wymagania norm: PN-EN 61547:2009, Sprzęt do ogólnych celów oświetleniowych -- Wymagania dotyczące kompatybilności elektromagnetycznej PN-EN :2007, Oprawy oświetleniowe Część 1: Wymagania ogólne i badania; PN-EN :2007, Kompatybilność elektromagnetyczna (EMC) -- Część 3-2: Poziomy dopuszczalne - Poziomy dopuszczalne emisji harmonicznych prądu (fazowy prąd zasilający odbiornika < lub = 16 A) PN-EN :2011, Kompatybilność elektromagnetyczna (EMC) -- Część 3-3: Poziomy dopuszczalne - Ograniczanie zmian napięcia, wahań napięcia i migotania światła w publicznych sieciach zasilających niskiego napięcia, powodowanych przez odbiorniki o fazowym prądzie znamionowym < lub = 16 A przyłączone bezwarunkowo PN-EN 55015:2007, Poziomy dopuszczalne i metody pomiarów zaburzeń radioelektrycznych wytwarzanych przez elektryczne urządzenia oświetleniowe i urządzenia podobne. PN-EN 60529:2003, Stopnie ochrony zapewnianej przez obudowy (Kod IP). PN-EN 62031:2010+A1:2013, Moduły LED do ogólnych celów oświetleniowych -- Wymagania bezpieczeństwa zharmonizowanych z następującymi Dyrektywami Unii Europejskiej: Dyrektywa Kompatybilności Elektromagnetycznej EMC /108/WE Dyrektywa Niskonapięciowa LVD /95/WE KONSERWACJA ORAZ ZASADY EKSPLOATACJI Lampy z serii PULM są praktycznie bezobsługowe. Jedynymi czynnościami eksploatacyjnymi jest usuwanie zabrudzeń zewnętrznych powierzchni soczewek przy pomocy gąbki oraz łagodnego środka myjącego np. płynu do mycia naczyń oraz w razie potrzeby - usuwanie zanieczyszczeń z tylnej, żeberkowanej powierzchni lampy co wpływa na poprawę parametrów termicznych lampy. Częstotliwość wykonywania tych czynności zależy od warunków środowiskowych. Uwaga: nie należy stosować rozpuszczalników oraz środków mechanicznych np. twardych szczotek, proszków do mycia itp., gdyż może to negatywnie wpłynąć na parametry świetlne lampy. Wszystkie konserwacje urządzenia należy dokonywać przy odłączonym zasilaniu. Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest obowiązany do oddania zużytego sprzętu elektrycznego lub elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są między innymi przez sprzedawców hurtowych i detalicznych tego sprzętu, przez gminne jednostki organizacyjne prowadzące działalność z zakresie odbierania odpadów oraz organizacje odzysku. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstających ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. Szczegóły ustawy znajdują się na stronie:

7 KARTA GWARANCYJNA Nazwa wyrobu Model* Data sprzedaży Lampa uliczna PULM-36 PULM-46 PULM-56 Pieczątka punktu sprzedaży i podpis sprzedawcy Niepotrzebne skreślić WARUNKI GWARANCJI 1. Sprzedawca udziela gwarancji na swoje wyroby na okres podany poniżej. Gwarancja na okres 24 miesięcy 2. Gwarancja obejmuje wszystkie uszkodzenia powstałe w okresie obowiązywania gwarancji wynikające z ujawnienia się w tym okresie wad materiałowych lub wynikające z błędów popełnionych w trakcie produkcji. 3. Personel techniczny przystąpi do naprawy w czasie, na który pozwolą wymagania organizacyjne, zawsze najszybciej jak jest to możliwe. 4. Naprawa gwarancyjna może zostać dokonana wyłącznie na podstawie ważnej karty gwarancyjnej. Brak karty lub jej unieważnienie wykluczą odpowiedzialność gwaranta z tytułu udzielonej gwarancji. 5. Użytkownikowi przysługuje odwołanie od decyzji punktu serwisowego dotyczącej kwalifikacji zgłoszonej awarii. Odwołanie musi zostać złożone wyłącznie w formie pisemnej wraz z kompletem dokumentów stwierdzających przebieg dokonanych napraw oraz opisem stanu technicznego w momencie pierwotnych oględzin dokonania naprawy gwarancyjnej. 6. Okres gwarancyjny ulega wydłużenie o czas trwania naprawy. 7. Na wykonanie napraw odpłatnie gwarant udziela 3 miesięcznej gwarancji. 8. Naprawie gwarancyjnej nie podlegają : uszkodzenia powstałe w skutek niewłaściwej eksploatacji, uszkodzenia powstałe na skutek zastosowania urządzenia do celów, do których nie jest przeznaczona, uszkodzenia powstałe na skutek zastosowania niewłaściwych materiałów eksploatacyjnych, uszkodzenia mechaniczne oraz powstałe w skutek braku konserwacji, elementy które uległy zużyciu eksploatacyjnemu w trakcie prawidłowej pracy, części uszkodzone na skutek nieprawidłowego podłączenia urządzeń przez osoby nieprzeszkolone i nie upoważnione. 9. Gwarancja traci ważność na skutek zmian konstrukcyjnych lub przeróbek dokonanych przez użytkownika, na skutek stwierdzenia przez punkt serwisowy ingerencji wewnątrz urządzenia przez osoby nieuprawnione. 10. W zakres naprawy gwarancyjnej nie wchodzą czynności regulacyjne oraz konserwacyjne. 11. Reklamacje należy zgłaszać bezpośrednio do gwaranta. 12. W trakcie odbierania sprzętu po naprawie gwarancyjnej użytkownik ma obowiązek sprawdzenia zgodności dokonanych wpisów w karcie gwarancyjnej ze stanem faktycznym. 13. Punkt serwisowy ma prawo pobrać opłatę za dokonanie czynności konserwacyjnych które należą do obowiązku użytkownika, wymagają ich dokonania przed przystąpieniem do naprawy. 14. Koszt nieuzasadnionej reklamacji pokrywa reklamujący. 15. Reklamowany sprzęt reklamujący wysyła do serwisu na własny koszt. 16. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej polskiej. 17. Ewentualne uszkodzenia podczas transportu powinny zostać natychmiastowo zgłoszone przewoźnikowi pod groźbą utraty gwarancji. 18. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych bezpośrednio lub pośrednio osobom lub rzeczom z powodu usterek w urządzeniu lub wynikłych z przedłużonego przestoju w pracy urządzenia. 19. Gwarancja nie będzie rozpatrywana, gdy faktura za towar nie została opłacona.
