Optyczny czytnik paszportów VPR-451/Blue VPR-451/USB VPR-451e/Blue VPR-451e/USB

Transkrypt

1 Systemy odczytu dokumentów Optyczny czytnik paszportów VPR-451/Blue VPR-451/USB VPR-451e/Blue VPR-451e/USB Instrukcja obsługi

2

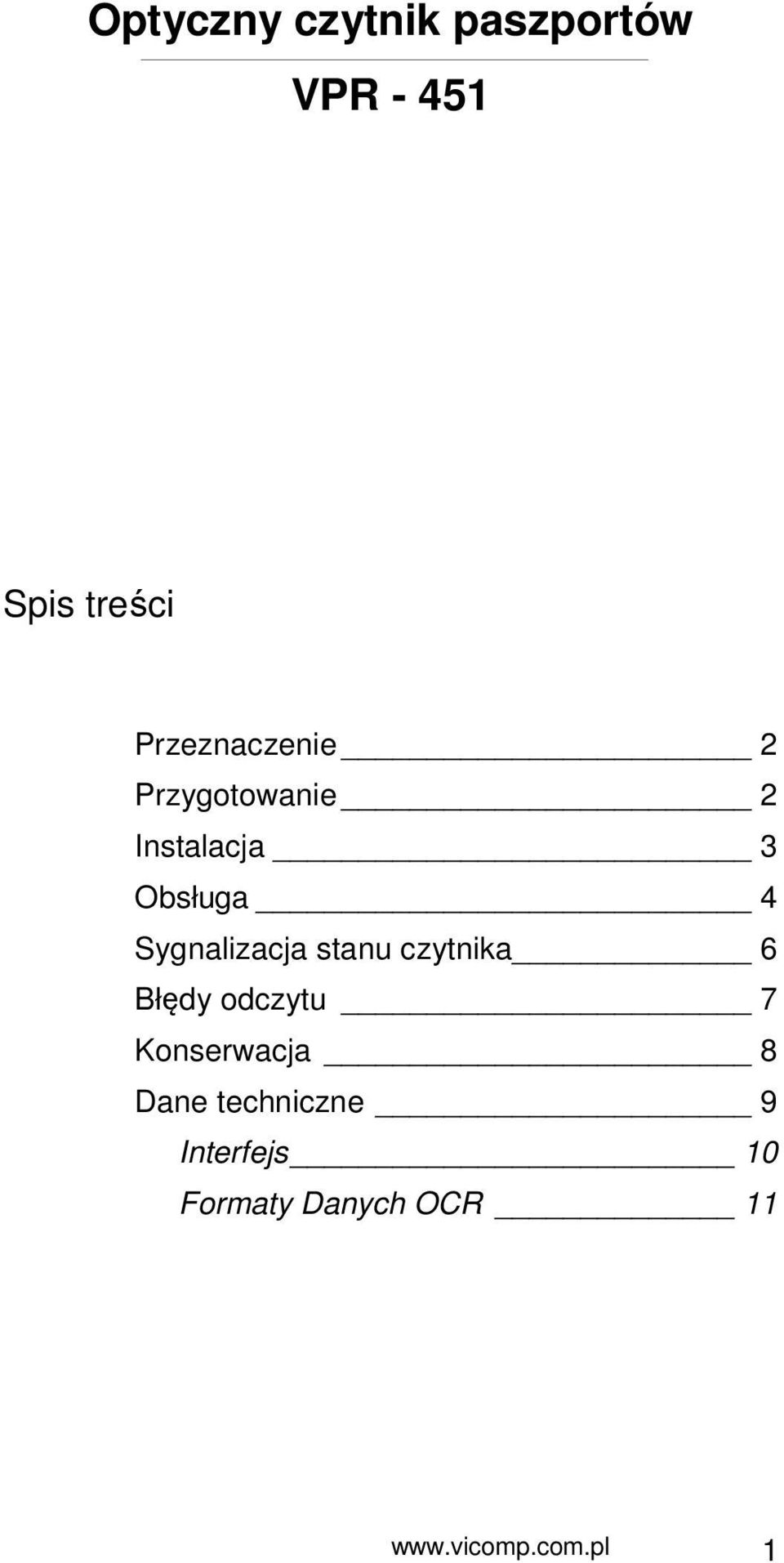

3 Optyczny czytnik paszportów VPR Spis treści Przeznaczenie 2 Przygotowanie 2 Instalacja 3 Obsługa 4 Sygnalizacja stanu czytnika 6 Błędy odczytu 7 Konserwacja 8 Dane techniczne 9 Interfejs 10 Formaty Danych OCR

4 Przeznaczenie Przenośny czytnik paszportów VPR-451 jest specjalizowanym urządzeniem do odczytu pisma OCR-B z czytelnego maszynowo pola paszportu lub innego dokumentu spełniającego wymagania zawarte w zaleceniach ICAO oraz w normie ISO Czytnik wykorzystuje zasadę ręcznego przesuwu dokumentu przed optyczną głowicą czytającą. Duży zakres szybkości ruchu ułatwia obsługę urządzenia. Czytnik rozpoznaje dwie lub trzy linie kodu w trakcie jednokrotnego przesuwu dokumentu. Modele przewodowe (oznaczone /USB) wyposażone są w interfejs USB. Modele bezprzewodowe (oznaczone /Blue) wyposażone są moduł radiowy Bluetooth. Model 451e wyposażony jest w zintegrowany czytnik RFID pozwalający na odczyt e-paszportów. Przygotowanie Wyjmij czytnik z opakowania i upewnij się, że wszystkie elementy zostały dostarczone i nie są uszkodzone. Czytnik Instrukcja obsługi Płyta CD zawierająca sterowniki, program konfiguracyjny i oprogramowanie demonstracyjne 2

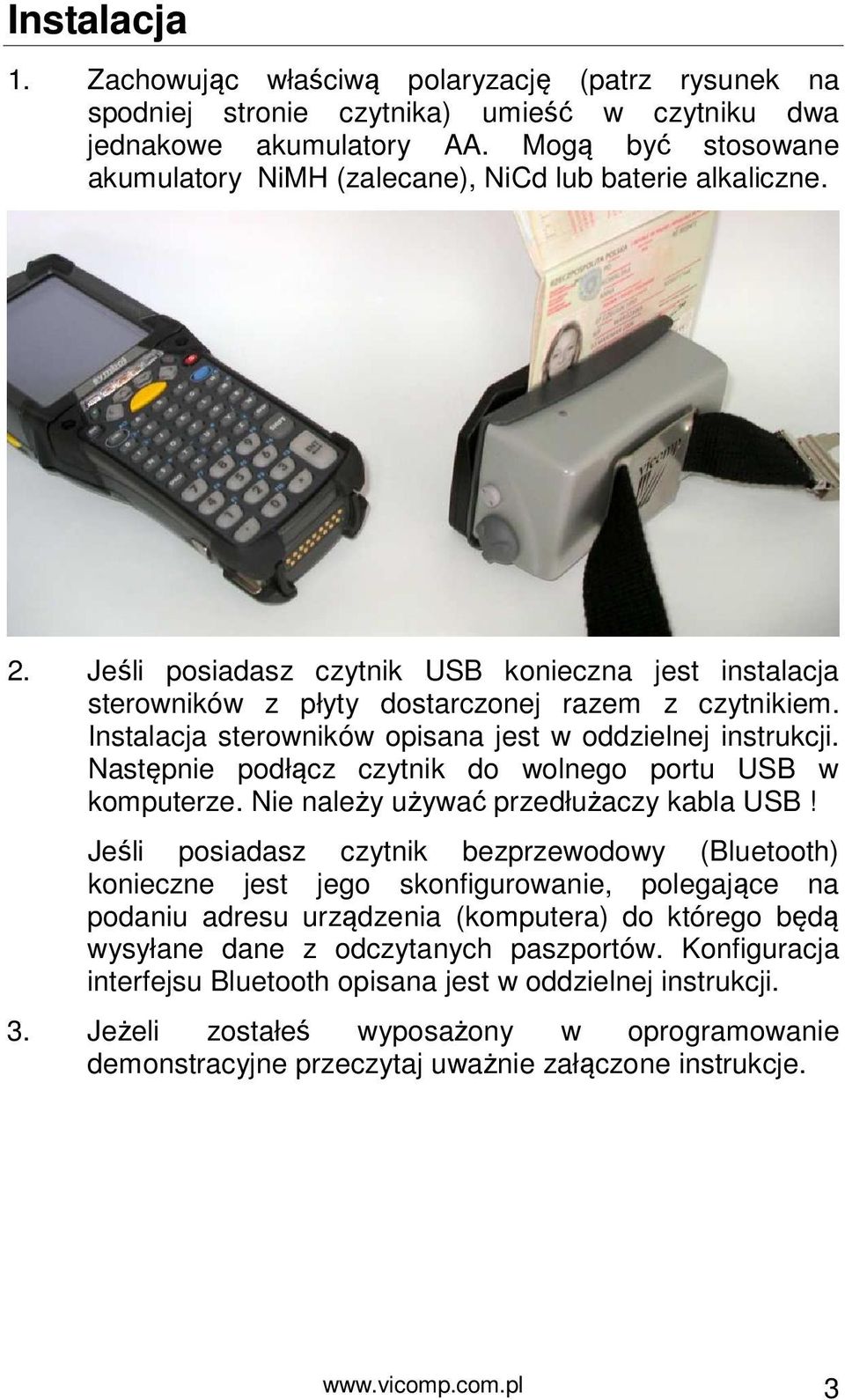

5 Instalacja 1. Zachowując właściwą polaryzację (patrz rysunek na spodniej stronie czytnika) umieść w czytniku dwa jednakowe akumulatory AA. Mogą być stosowane akumulatory NiMH (zalecane), NiCd lub baterie alkaliczne. 2. Jeśli posiadasz czytnik USB konieczna jest instalacja sterowników z płyty dostarczonej razem z czytnikiem. Instalacja sterowników opisana jest w oddzielnej instrukcji. Następnie podłącz czytnik do wolnego portu USB w komputerze. Nie należy używać przedłużaczy kabla USB! Jeśli posiadasz czytnik bezprzewodowy (Bluetooth) konieczne jest jego skonfigurowanie, polegające na podaniu adresu urządzenia (komputera) do którego będą wysyłane dane z odczytanych paszportów. Konfiguracja interfejsu Bluetooth opisana jest w oddzielnej instrukcji. 3. Jeżeli zostałeś wyposażony w oprogramowanie demonstracyjne przeczytaj uważnie załączone instrukcje. 3

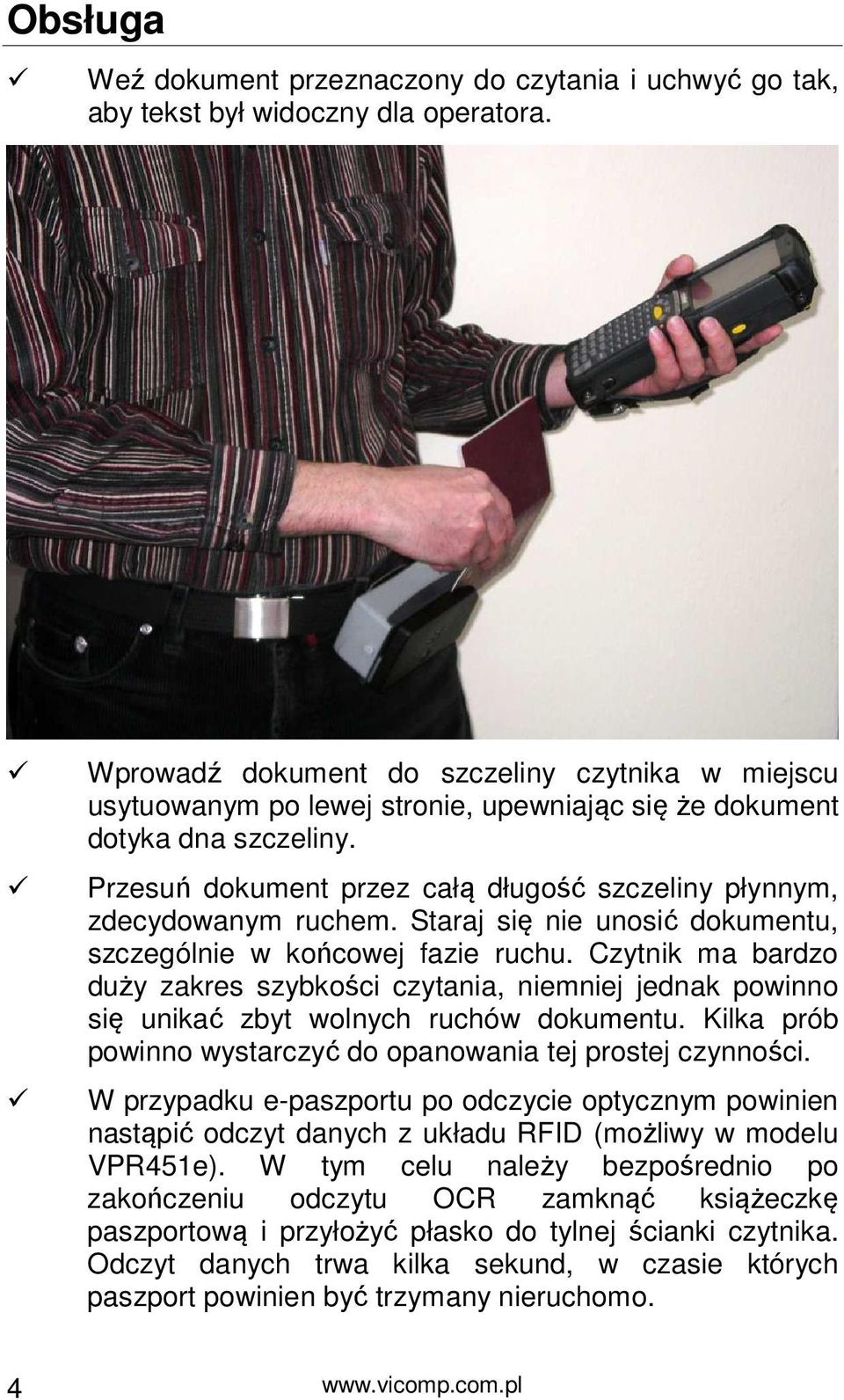

6 Obsługa Weź dokument przeznaczony do czytania i uchwyć go tak, aby tekst był widoczny dla operatora. Wprowadź dokument do szczeliny czytnika w miejscu usytuowanym po lewej stronie, upewniając się że dokument dotyka dna szczeliny. Przesuń dokument przez całą długość szczeliny płynnym, zdecydowanym ruchem. Staraj się nie unosić dokumentu, szczególnie w końcowej fazie ruchu. Czytnik ma bardzo duży zakres szybkości czytania, niemniej jednak powinno się unikać zbyt wolnych ruchów dokumentu. Kilka prób powinno wystarczyć do opanowania tej prostej czynności. W przypadku e-paszportu po odczycie optycznym powinien nastąpić odczyt danych z układu RFID (możliwy w modelu VPR451e). W tym celu należy bezpośrednio po zakończeniu odczytu OCR zamknąć książeczkę paszportową i przyłożyć płasko do tylnej ścianki czytnika. Odczyt danych trwa kilka sekund, w czasie których paszport powinien być trzymany nieruchomo. 4

7 Dalsze uwagi dotyczące obsługi znajdziesz w opisie działania oprogramowania demonstracyjnego. 5

8 Sygnalizacja stanu czytnika Czytnik VPR451 wyposażony jest w dwukolorową diodę LED sygnalizującą aktualny stan czytnika. Podczas normalnej pracy czytnika sygnalizowane są następujące stany: dioda wyłączona: czytnik w trybie uśpienia dioda miga szybko: czytnik zajęty (trwa łączenie lub rozłączanie z komputerem, oczekiwanie na chip RFID, przetwarzanie danych RFID lub OCR) dioda miga wolno: czytnik gotowy, w stanie połączonym Kolor diody zależy od stanu akumulatorów: zielony jeśli akumulatory są naładowane, czerwony jeśli są bliskie całkowitego rozładowania. Sygnalizacja diodą LED jest odmienna w specjalnym trybie konfiguracyjnym czytników Bluetooth. Wejście w tryb konfiguracyjny następuje po umieszczeniu w szczelinie OCR pustej kartki papieru przed instalacją baterii. Czytnik sygnalizuje wówczas kolejno następujące stany: zielona dioda miga szybko: czytnik przygotowuje się do wejścia w tryb konfiguracyjny czerwona dioda miga szybko: czytnik gotów do zaakceptowania połączenia z komputera zielona dioda miga szybko: czytnik połączony z komputerem Po zakończeniu konfiguracji dioda gaśnie i czytnik przechodzi do stanu uśpienia. Proces konfiguracji opisany jest szczegółowo w oddzielnej instrukcji. 6

9 Błędy odczytu Wyczyść szczelinę. Zła jakość odczytu OCR Sprawdź jakość dokumentu przeznaczonego do odczytu. Uszkodzenia znaków w postaci ubytków oraz mała ich intensywność mogą wpłynąć na pogorszenie jakości odczytu. Jeżeli problemy z odczytem powtarzają się zbyt często zgłoś uszkodzenie do serwisu. Problemy z odczytem e-paszportu (model VPR451e) Upewnij się, że trzymasz dokument przyciśnięty płasko do tylnej ścianki czytnika, w miejscu oznaczonym symbolem e- paszportu. Paszport powinien być umieszczony w przybliżeniu centralnie, nie później niż 5s po przeciągnięciu przez szczelinę czytnika. Jeżeli wymagane jest powtórzenie odczytu należy powtórnie przeciągnąć dokument przez szczelinę a następnie przyłożyć do tylnej ścianki. Niektóre e-paszporty zawierają w okładkach folię uniemożliwiającą odczyt zamkniętego paszportu. Takie paszporty powinny być czytane w stanie otwartym, poprzez przyłożenie strony zawierającej chip do tylnej ścianki czytnika. Czytnik nie czyta Upewnij się czy przewód do transmisji danych nie został odłączony lub uszkodzony. Nie należy używać przedłużaczy kabla USB! Wymień baterie na nowe. Jeżeli nadal usterka nie ustąpiła zgłoś uszkodzenie do serwisu. 7

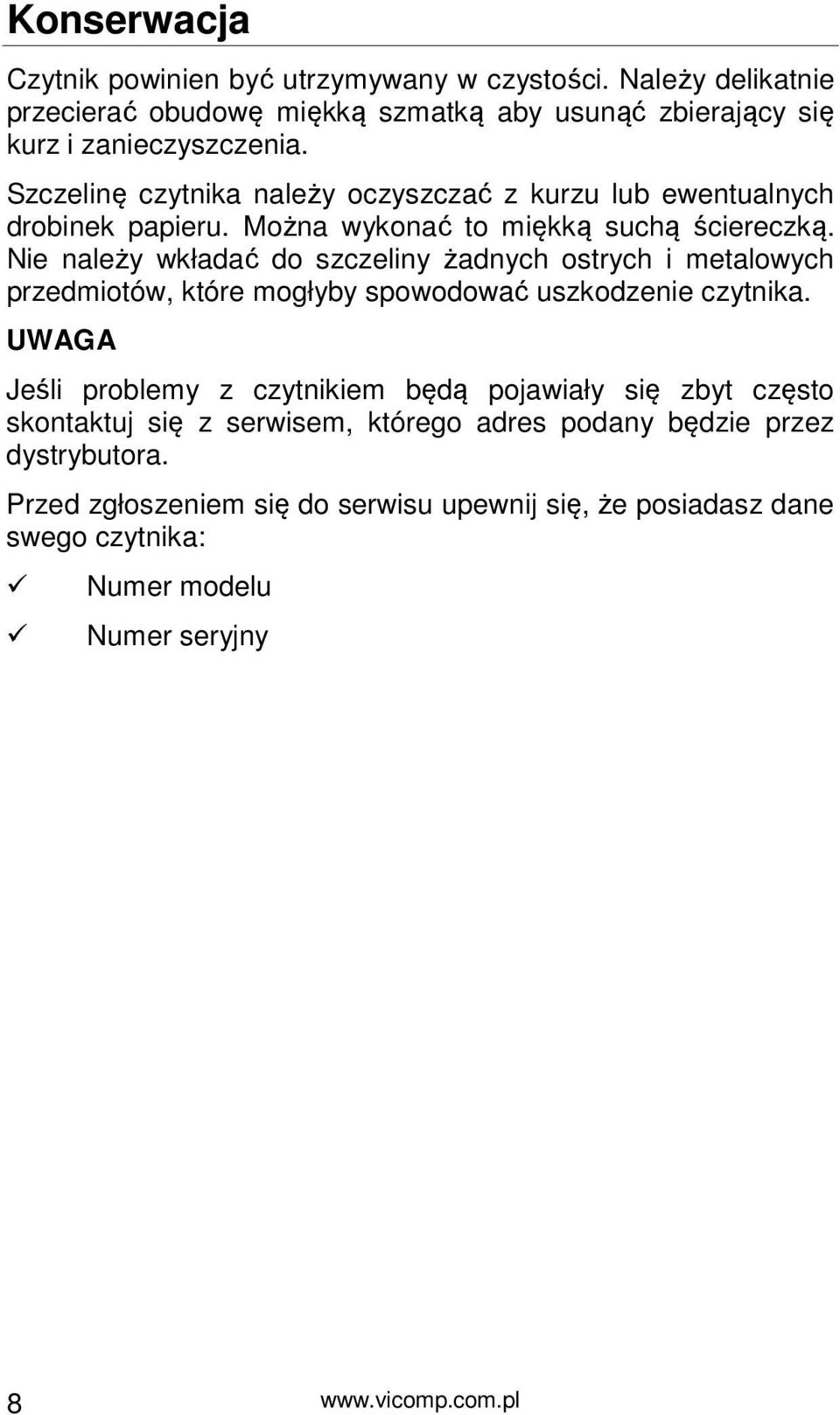

10 Konserwacja Czytnik powinien być utrzymywany w czystości. Należy delikatnie przecierać obudowę miękką szmatką aby usunąć zbierający się kurz i zanieczyszczenia. Szczelinę czytnika należy oczyszczać z kurzu lub ewentualnych drobinek papieru. Można wykonać to miękką suchą ściereczką. Nie należy wkładać do szczeliny żadnych ostrych i metalowych przedmiotów, które mogłyby spowodować uszkodzenie czytnika. UWAGA Jeśli problemy z czytnikiem będą pojawiały się zbyt często skontaktuj się z serwisem, którego adres podany będzie przez dystrybutora. Przed zgłoszeniem się do serwisu upewnij się, że posiadasz dane swego czytnika: Numer modelu Numer seryjny 8

11 Dane techniczne Szybkość przesuwania dokumentu Szybkość rozpoznawania Oświetlenie MTBF Długość Szerokość Wysokość Waga (z bateriami) do 110 cm/s 100 zn./s diody podczerwone (B900) godzin 128 mm 45 mm (VPR451), 60 mm (VPR451e) 69 mm 0.6 kg Zakres temperatur otoczenia -20 C/+40 C Wilgotność otoczenia 40%-90% RH 9

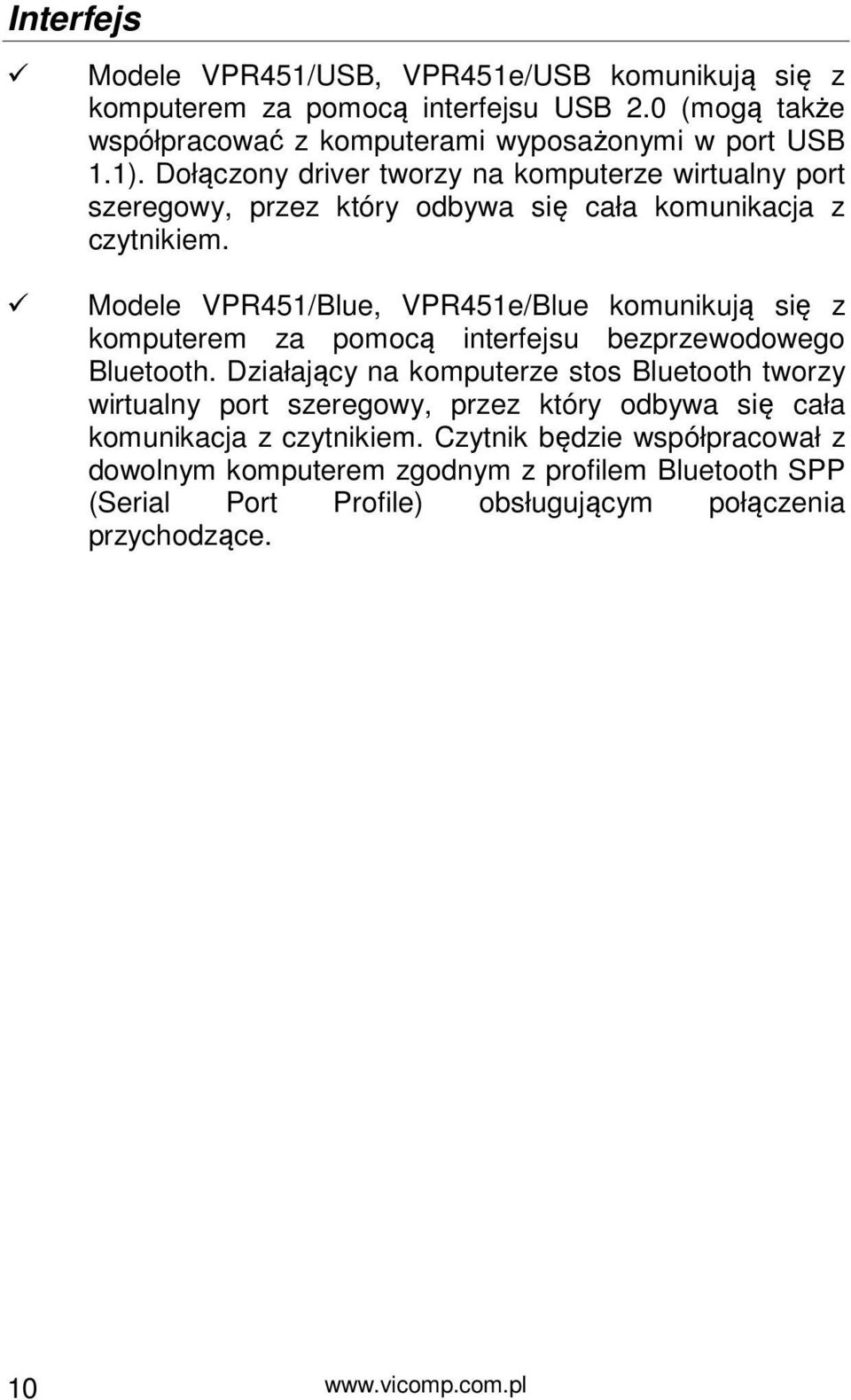

12 Interfejs Modele VPR451/USB, VPR451e/USB komunikują się z komputerem za pomocą interfejsu USB 2.0 (mogą także współpracować z komputerami wyposażonymi w port USB 1.1). Dołączony driver tworzy na komputerze wirtualny port szeregowy, przez który odbywa się cała komunikacja z czytnikiem. Modele VPR451/Blue, VPR451e/Blue komunikują się z komputerem za pomocą interfejsu bezprzewodowego Bluetooth. Działający na komputerze stos Bluetooth tworzy wirtualny port szeregowy, przez który odbywa się cała komunikacja z czytnikiem. Czytnik będzie współpracował z dowolnym komputerem zgodnym z profilem Bluetooth SPP (Serial Port Profile) obsługującym połączenia przychodzące. 10

13 Formaty Danych OCR Format 1: (2 * 44 znaki) Format 2: (2 * 36 znaków) Format 3: (3 * 30 znaki) Format 4: (odrzucony dokument) <STX> <znak 1>..<znak 44> <CR> [ <LF> ] <znak 1>..<znak 44> <CR> [ <LF> ] [<napięcie baterii> <CR> [ <LF> ] ] <ETX> <STX> <znak 1>..<znak 36> <CR> [ <LF> ] <znak 1>..<znak 36> <CR> [ <LF> ] [<napięcie baterii> <CR> [ <LF> ] ] <ETX> <STX> <znak 1>..<znak 30> <CR> [ <LF> ] <znak 1>..<znak 30> <CR> [ <LF> ] <znak 1>..<znak 30> <CR> [ <LF> ] [<napięcie baterii> <CR> [ <LF> ] ] <ETX> <STX> <CR> [ <LF> ] [<napięcie baterii> <CR> [ <LF> ] ] <ETX> Oznaczenia: <STX> = zgodnie z ustawieniem (typowo hex02) < znak n-ty = {0..9,<,A..Z,<NRC>} > <NRC> = zgodnie z ustawieniem (typowo hex5f) <CR> = hex0d <LF> = hex0a <napięcie baterii> = <cyfra>. <cyfra> <cyfra> <cyfra> = {0..9} <ETX> = zgodnie z ustawieniem (typowo hex03) [ ] = występuje zgodnie z ustawieniem 11

14 NOTATKI 12

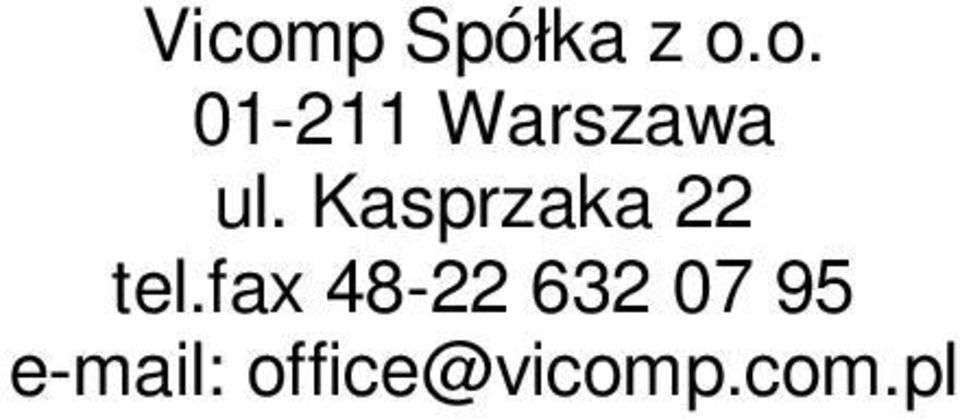

15 Vicomp Spółka z o.o Warszawa ul. Kasprzaka 22 tel.fax office@vicomp.com.pl
