1 Zamki hotelowe on-line - drzwi mo na otworzyæ kart¹ lub jednorazowym kodem - programowanie przez Internet - hotele mog¹ dzia³aæ bez recepcji - od³¹czanie napiêcia po wyjêciu karty z holdera - sterowanie ogrzewaniem - system alarmowy w ka dym pokoju

2 GDAÑSK KOSZALIN SZCZECIN S UPSK BYDGOSZCZ OLSZTYN BIA YSTOK TORUÑ P OCK POZNAÑ WARSZAWA LESZNO KALISZ ÓD LUBLIN WROC AW KIELCE JELENIA GÓRA CZÊSTOCHOWA OPOLE RZESZÓW KATOWICE KRAKÓW BIELSKO BIA A PRZEMYŒL SIEÆ INTERNET zakwaterowanie goœcia w obiekcie odleg³ym o kilkaset kilometrów ogl¹danie obrazu z kamery zmniejszenie ogrzewania gdy pokój nie jest wynajêty System dla hoteli i pensjonatów zlokalizowanych w ró nych miastach na terenie ca³ego kraju lub za granic¹ (testowaliœmy sterowanie obiektem na terytorium Turcji) Hotele nie musz¹ mieæ ca³odobowej recepcji. Mo na nimi zarz¹dzaæ poprzez Internet (jedna recepcja dla grupy hoteli) Dlaczego warto taki system zainstalowaæ? 1. Radykalne obni enie kosztów. Tradycyjna recepcja hotelowa wymaga zatrudnienia minimum 4 osób. Po zainstalowaniu urz¹dzeñ obiekt mo e obs³ugiwaæ jedna osoba, przychodz¹c na kilka godzin aby posprz¹taæ pokoje. Je eli taka osoba odchodzi z pracy to jej kartê mo na natychmiast zablokowaæ 2. Osoba, która zajmuje siê obiektem nie ma mo liwoœci zakwaterowania goœci bez wiedzy w³aœciciela. System natychmiast wychwyci próbê oszustwa, poniewa zapisuje ka de otwarcie drzwi. Kamera przy drzwiach wejœciowych zapisuje kilkusekundowy film. Codzienne mo emy przejrzeæ raport, kto otwiera³ drzwi i w których pokojach nocowali goœcie. 3. Komputer ³¹czy siê z hotelem przez sieæ internet wykorzystuj¹c bezpieczne po³¹czenie VPN (Virtual Private Network) - podobnie jak bankomaty do po³¹czenia z bankiem.

3 Rezerwacja pokoju Przyk³ad: Pokój 100 zosta³ wynajêty na 7 dni od Program komputerowy wygenerowa³ kod dostêpu kod jest wa ny tyko w pierwszym dniu pobytu i pozwala otworzyæ drzwi wejœciowe do budynku oraz drzwi do zarezerwowanego pokoju. Program wpisuje kod i datê pobytu do zainstalowanych urz¹dzeñ. Mo na to zrobiæ nawet z kilkumiesiêcznym wyprzedzeniem. Wprowadzony kod 2034 "bêdzie czeka³" na przyjazd goœcia w dniu Przyjazd goœcia Przy drzwiach wejúciowych znajduje siæ czytnik kart z klawiaturà. Goúã wpisuje otrzymany kod i wchodzi do budynku. Drzwi otworzà siæ gdy zgadza siæ data i wpisany kod. Kamera wewnàtrz budynku rejestruje kilkusekundowy film na którym widaã wchodzàce osoby. Pobieranie karty Goœæ ponownie wpisuje kod na klawiaturze przy drzwiach pokoju. Wewn¹trz jest karta, któr¹ pozostawi³a sprz¹taczka. Karta otwiera drzwi wejœciowe do budynku i wynajêtego pokoju. Goœæ powinien w³o yæ kartê do holdera, wtedy w³¹czy siê energia elektryczna. Kolejne dni pobytu Goœæ otwiera drzwi do budynku i pokoju zbli aj¹c kartê Zakoñczenie pobytu Goœæ powinien zostawiæ kartê na stole w pokoju i wyjœæ otwieraj¹c drzwi klamk¹. Personel Karta zbliýeniowa sprzàtaczki otwiera drzwi budynku oraz drzwi pokoi

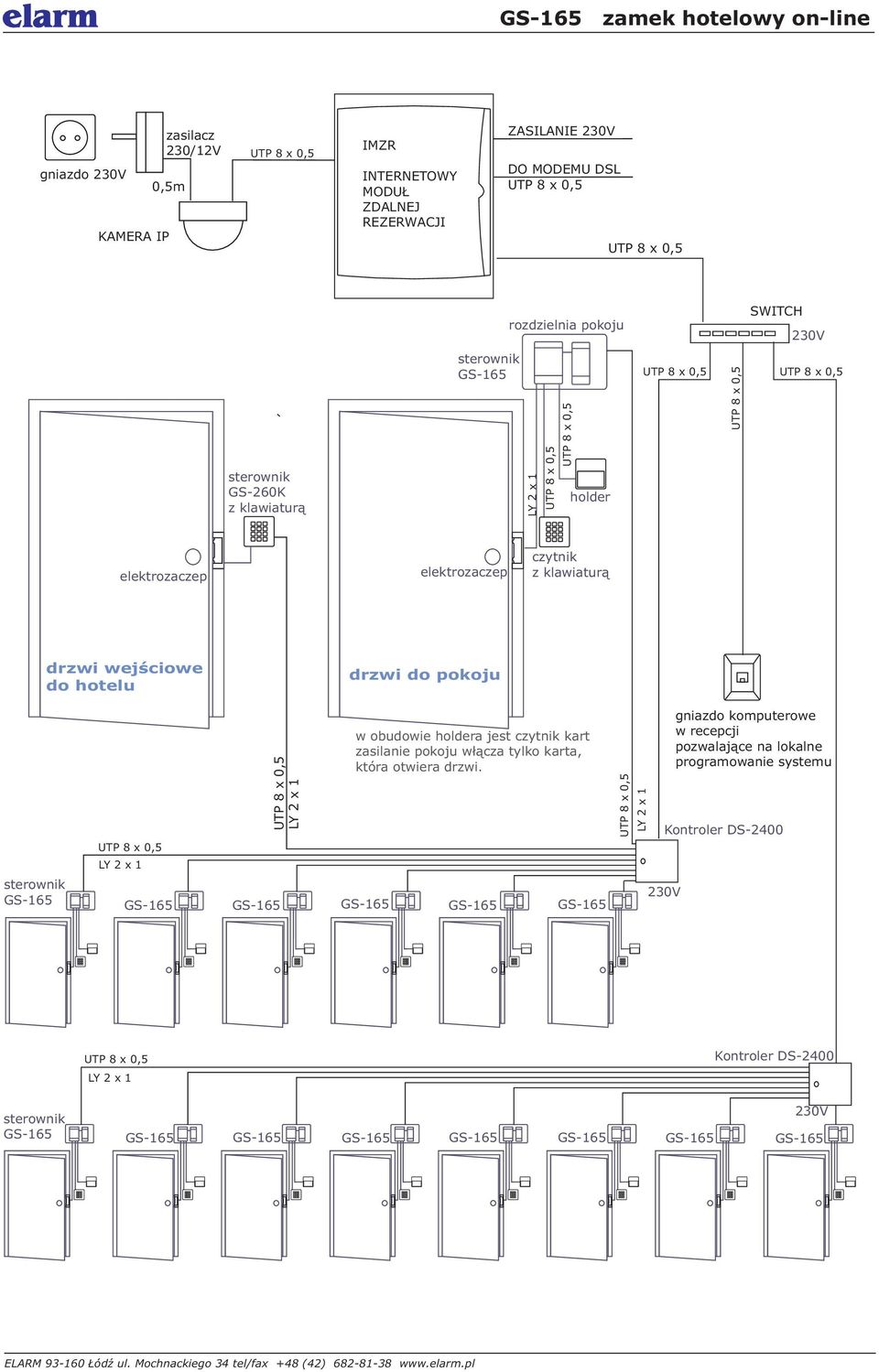

4 gniazdo 230V KAMERA IP zasilacz 230/12V 0,5m IMZR INTERNETOWY MODU ZDALNEJ REZERWACJI ZASILANIE 230V DO MODEMU DSL rozdzielnia pokoju SWITCH 230V GS-260K z klawiatur¹ LY 2 x 1 holder elektrozaczep elektrozaczep czytnik z klawiatur¹ drzwi wejœciowe do hotelu drzwi do pokoju LY 2 x 1 LY 2 x 1 w obudowie holdera jest czytnik kart zasilanie pokoju w³¹cza tylko karta, która otwiera drzwi. LY 2 x 1 Kontroler DS V gniazdo komputerowe w recepcji pozwalaj¹ce na lokalne programowanie systemu LY 2 x 1 Kontroler DS V

5 Kamera nagrywa kilkusekundowe filmy na których widaæ kto wchodzi³ lub wychodzi³ z budynku IMZR Internetowy Modu³ Zdalnej Rezerwacji - pod³¹czenie do sieci internetowej - modem - serwer VPN Przy wszystkich drzwiach umieszczone s¹ czytniki kart zbli eniowych z klawiatur¹ 21,5 29 zakres regulacji 3 mm 67 M 4 33 Drzwi musz¹ mieæ zamontowane elektrozaczepy typu NC (zamkniête bez pod³¹czonego napiêcia) Monta powinien wykonaæ producent drzwi. Od strony zewnêtrznej drzwi powinny mieæ zamontowan¹ ga³kê, natomiast od strony wewnêtrznej klamkê. Takie rozwi¹zanie zapewnia mo liwoœæ ewakuacji w przypadku po aru i nie trzeba stosowaæ przycisków ewakuacyjnych. Zalecamy pozostawienie zamków mechanicznych z wk³adk¹ otwieran¹ kluczem. W sytuacjach awaryjnych (np. d³ugotrwa³y brak napiêcia 230V) bêdzie mo liwe otwarcie drzwi kluczem. powinien byæ zamontowany w rozdzielni pokoju - modu³ a - czytnik - holder - przekaÿnik od³¹czaj¹cy napiêcie 250V/16A przekaÿnik od³¹czaj¹cy napiêcie mo na zamontowaæ w rozdzielni pokoju lub rozdzielni elektrycznej na korytarzu

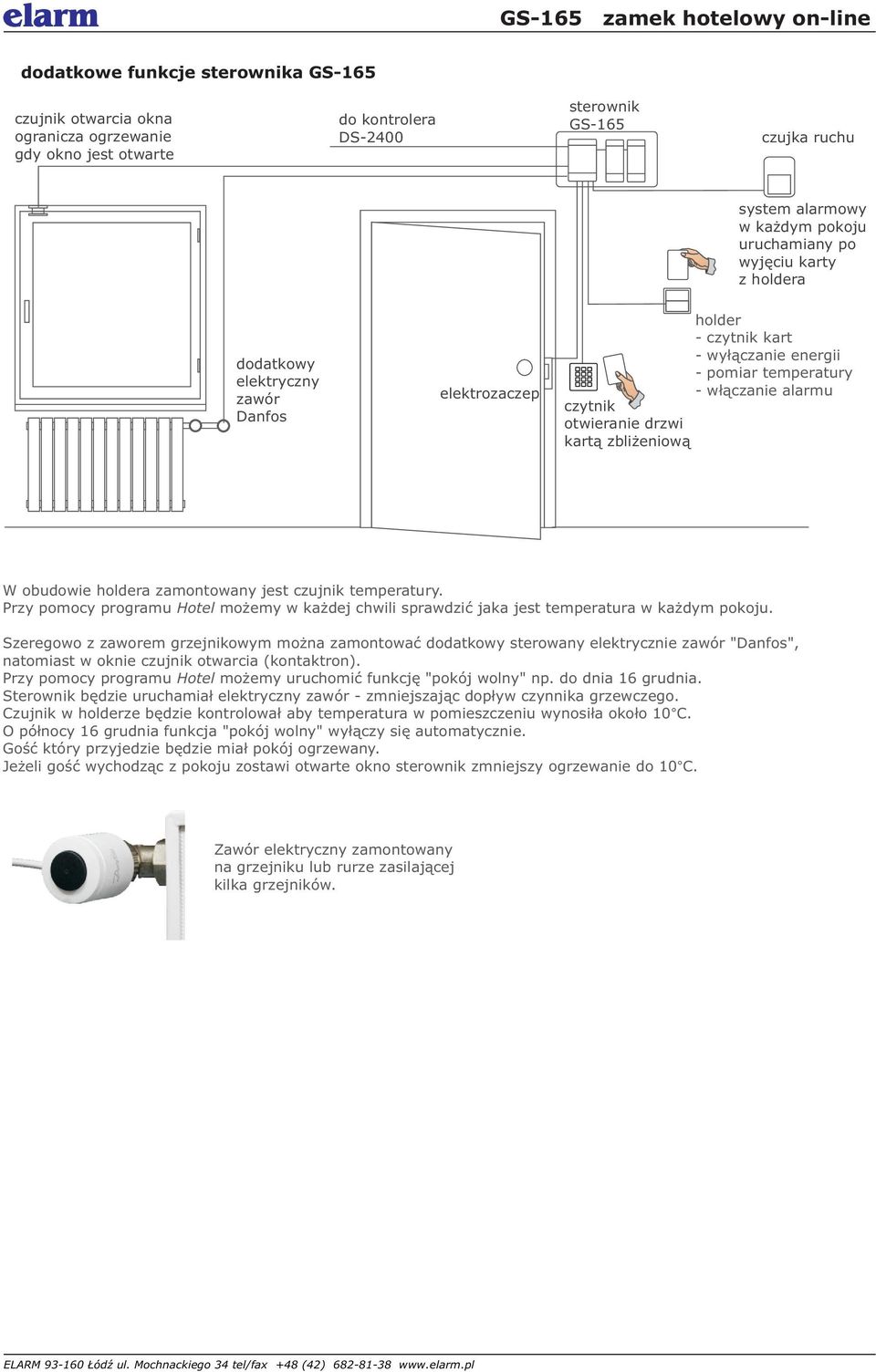

6 dodatkowe funkcje a czujnik otwarcia okna ogranicza ogrzewanie gdy okno jest otwarte do kontrolera DS-2400 czujka ruchu system alarmowy w ka dym pokoju uruchamiany po wyjêciu karty z holdera dodatkowy elektryczny zawór Danfos elektrozaczep holder - czytnik kart - wy³¹czanie energii - pomiar temperatury - w³¹czanie alarmu czytnik otwieranie drzwi kart¹ zbli eniow¹ W obudowie holdera zamontowany jest czujnik temperatury. Przy pomocy programu Hotel mo emy w ka dej chwili sprawdziæ jaka jest temperatura w ka dym pokoju. Szeregowo z zaworem grzejnikowym mo na zamontowaæ dodatkowy sterowany elektrycznie zawór "Danfos", natomiast w oknie czujnik otwarcia (kontaktron). Przy pomocy programu Hotel mo emy uruchomiæ funkcjê "pokój wolny" np. do dnia 16 grudnia. Sterownik bêdzie uruchamia³ elektryczny zawór - zmniejszaj¹c dop³yw czynnika grzewczego. Czujnik w holderze bêdzie kontrolowa³ aby temperatura w pomieszczeniu wynosi³a oko³o 10 C. O pó³nocy 16 grudnia funkcja "pokój wolny" wy³¹czy siê automatycznie. Goœæ który przyjedzie bêdzie mia³ pokój ogrzewany. Je eli goœæ wychodz¹c z pokoju zostawi otwarte okno zmniejszy ogrzewanie do 10 C. Zawór elektryczny zamontowany na grzejniku lub rurze zasilaj¹cej kilka grzejników.

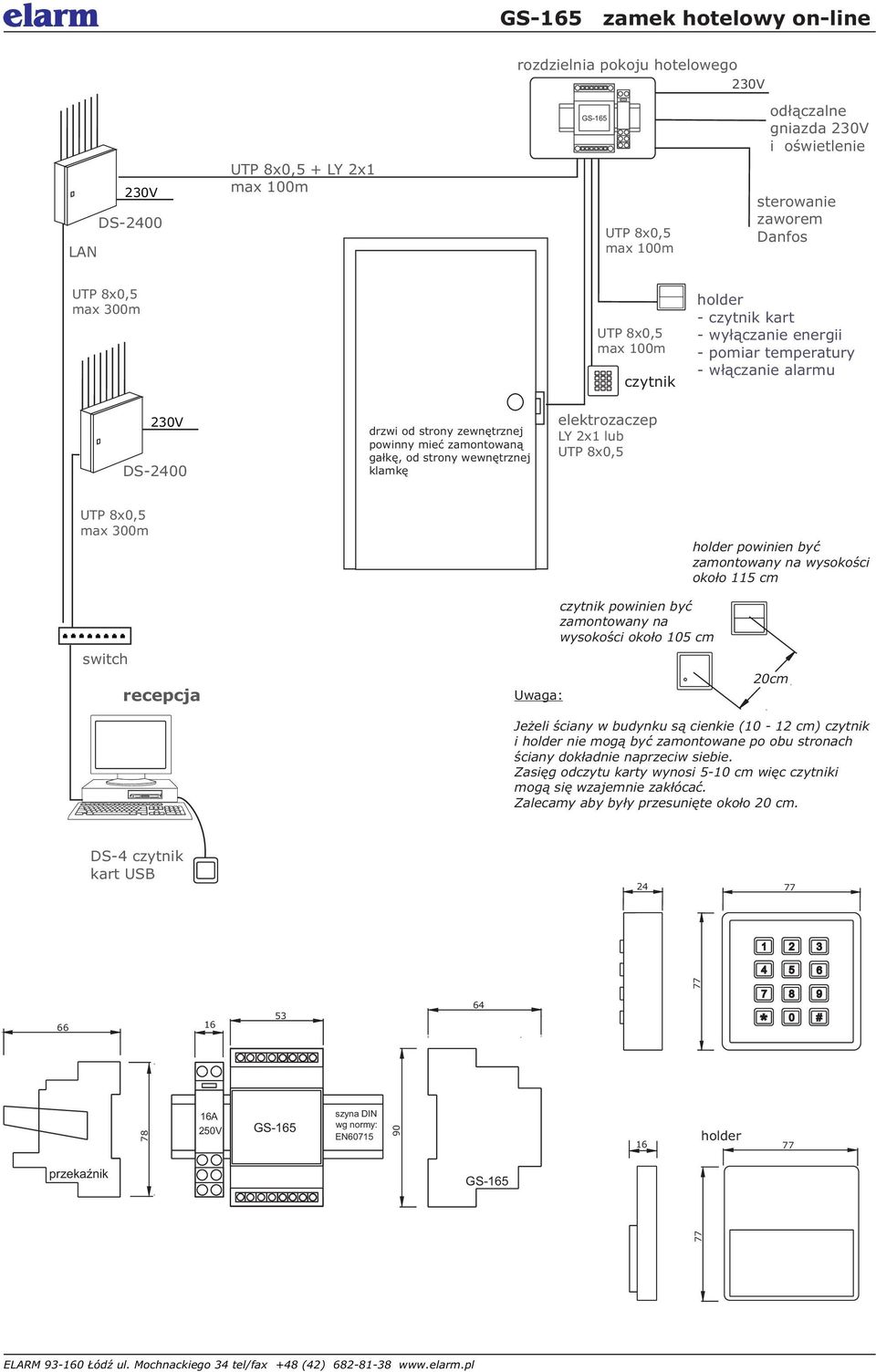

7 rozdzielnia pokoju hotelowego 230V od³¹czalne gniazda 230V i oœwietlenie LAN 230V DS-2400 UTP 8x0,5 + LY 2x1 max 100m UTP 8x0,5 max 100m sterowanie zaworem Danfos UTP 8x0,5 max 300m UTP 8x0,5 max 100m czytnik holder - czytnik kart - wy³¹czanie energii - pomiar temperatury - w³¹czanie alarmu 230V DS-2400 drzwi od strony zewnêtrznej powinny mieæ zamontowan¹ ga³kê, od strony wewnêtrznej klamkê elektrozaczep LY 2x1 lub UTP 8x0,5 UTP 8x0,5 max 300m holder powinien byæ zamontowany na wysokoœci oko³o 115 cm switch recepcja Uwaga: czytnik powinien byæ zamontowany na wysokoœci oko³o 105 cm 20cm Je eli œciany w budynku s¹ cienkie (10-12 cm) czytnik i holder nie mog¹ byæ zamontowane po obu stronach œciany dok³adnie naprzeciw siebie. Zasiêg odczytu karty wynosi 5-10 cm wiêc czytniki mog¹ siê wzajemnie zak³ócaæ. Zalecamy aby by³y przesuniête oko³o 20 cm. DS-4 czytnik kart USB A 250V szyna DIN wg normy: EN holder 77 przekaÿnik * 0 #

8 GS-260K wejœcie g³ówne do bydynku do kontrolera DS-2400 UTP 8x0,5 + LY 2x1 max 100m elektrozaczep GS-260K * 6 0 # - po zbli eniu karty do czytnika mo na otworzyæ drzwi - wyjœcie z pomieszczenia po naciœniêciu klamki GS-260 pomieszczenia techniczne do kontrolera DS-2400 UTP 8x0,5 + LY 2x1 max 100m GS-260 UTP 8x0,5 + LY 2x1 max 100m elektrozaczep czytnik otwieranie drzwi kart¹ zbli eniow¹ czytnik kart wymiary: 77 x 77 x 17 - po zbli eniu karty do czytnika mo na otworzyæ drzwi - wyjœcie z pomieszczenia po naciœniêciu klamki modu³ a - obudowa do monta u natynkowego wymiary: 120 x 87 x 38

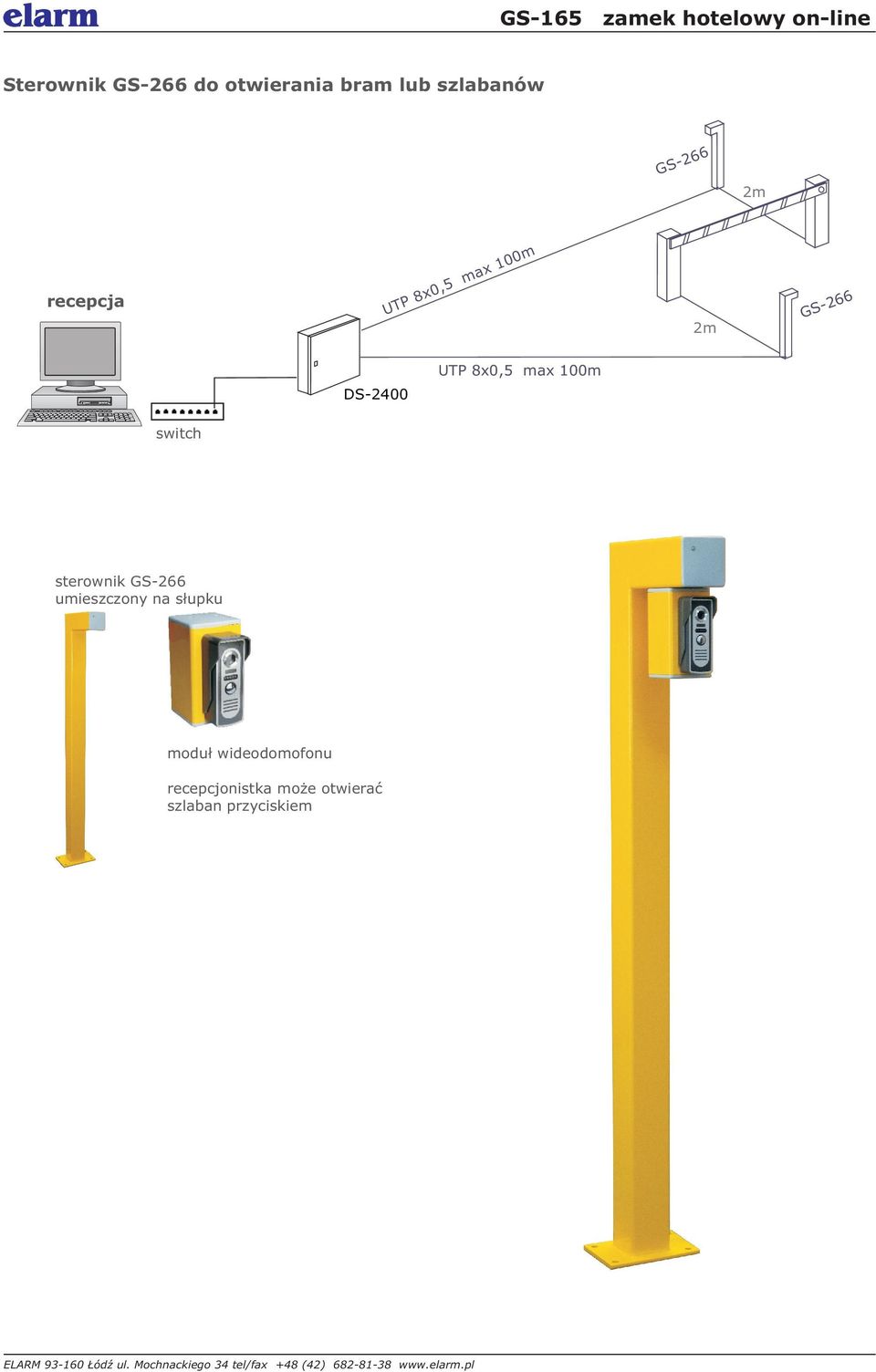

9 Sterownik GS-266 do otwierania bram lub szlabanów GS-266 2m recepcja UTP 8x0,5 max 100m 2m GS-266 DS-2400 UTP 8x0,5 max 100m switch GS-266 umieszczony na s³upku modu³ wideodomofonu recepcjonistka mo e otwieraæ szlaban przyciskiem

10 kontroler DS-2400 W systemach hotelowych stosowany jest kontroler DS-2400H Mog¹ byæ równie stosowane kontrolery przeznaczone do systemów kontroli dostêpu o oznaczeniach: DS-2400A DS-2400X Program komputerowy automatycznie rozpoznaje typ pod³¹czonego kontrolera. Parametry techniczne: - komunikacja z komputerem - obs³ugiwane i - pamiêæ kart - iloœæ zdarzeñ w pamiêci - dok³adnoœæ rejestracji - podtrzymanie danych w pamiêci - zegar czasu rzeczywistego - system automatycznej kalibracji czasu - funkcja roku przestêpnego - zmiana czasu letni-zimowy - napiêcie zasilania - zasilanie rezerwowe - zasilanie kontrolera i ów - pobór pr¹du - temperatura pracy - wilgotnoœæ - wymiary - LAN wbudowana karta sieciowa umieszczona na p³ytce kontrolera umo liwia bezpoœrednie pod³¹czenie do sieci komputerowej - TCP/IP - GS-160, GS-163,, GS-260, GS-266, GS sekunda - minimum 3 lata po ca³kowitym od³¹czeniu zasilania - tak podtrzymanie bateryjne po od³¹czeniu zasilania g³ównego - tak - automatyczna - bez udzia³u komputera (off-line) - automatyczna - bez udzia³u komputera (off-line) - 230V / 0,3 A - akumulator bezobs³ugowy 12V 7Ah - = 12V +/- 20% - 50 ma do +60 st. C - od 20% do 90% bez kondensacji x 286 x 90 mm Do kontrolera mo na pod³¹czyæ 8 ów: GS-160, GS-163,, GS-260, GS-266, GS-362 DS wymiary obudowy Pobór pr¹du - karta wyjêta z holdera - 50 ma - karta w³o ona do holdera - 70 ma Pobór pr¹du GS ma Pobór pr¹du GS ma Pobór pr¹du GS ma Pobór pr¹du elektrozazczep NC ma 295 Czas pracy instalacji na zasilaniu rezerwowym - po od³¹czeniu napiêcia 230V T = ( Pa x Sn ) / ( Gs x Is ) Pa - pojemnoœæ znamionowa akumulatora (Ah) Sn - stopieñ na³adowania Gs - iloœæ pod³¹czonych ów Is - pr¹d znamionowy a A T = ( 7Ah x 0,8 ) / ( 8 x 0,07 ) = 10 godz

11 PROGRAM Hotel Program mo e byæ zainstalowany na komputerze w recepcji lub na serwerze z bazami danych SQL. Ma dwie funkcje Recepcja i Administracja Funkcja ADMINISTRACJA pozwala na: - wykrywanie i instalowanie urz¹dzeñ, wpisanie nazw pokoi i pomieszczeñ technicznych - wprowadzenie do systemu hotelowego nowych kart goœci. - wydawanie kart personelu, które bed¹ otwieraæ wybrane grupy pomieszczeñ. - zaprogramowanie kart alarmowych pozwalaj¹ w sytuacji awaryjnej otworzyæ ka de pomieszczenie. - programowanie temperatury jak¹ ma utrzymywaæ automatyka gdy pokój jest wynajêty lub wolny. PROGRAM Hotel - RECEPCJA - sprawdzenie karty program wska e wszystkie pomieszczenia, które mo na otworzyæ przy pomocy tej karty - sprawdzenie pomieszczenia program poka e które karty mog¹ otworzyæ to pomieszczenie. - przydzielenie pracownikom recepcji kodów PIN umo liwiaj¹cych uruchomienie programu. - sporz¹dzanie raportów, kto i kiedy otwiera³ drzwi pokoju hotelowych i innych pomieszczeñ. - wykonywanie kopii bazy danych. Funkcja RECEPCJA pozwala na: - wydawanie i zwrot karty goœcia. - programowana temperatury gdy pokój jest wolny lub wynajêty. - sprawdzenie czy po³o ona na czytniku karta na pewno otworzy wybrany pokój. - natychmiastowe zablokowanie karty, nie bêdzie otwiera³a adnego pomieszczenia. - zablokowanie kart którym skoñczy³ siê okres wa noœci. - odczytywanie zdarzeñ z pamiêci urz¹dzeñ. Czytnik administratora pod³¹czany do komputera przez USB umo liwia wpisywanie do programu numerów kart zbli eniowych, programowanie dostêpu do pokoi hotelowych.

12 Program komputerowy do zarz¹dzania systemem umo liwia planowanie rezerwacji pokoi nawet z rocznym wyprzedzeniem, sporz¹dza raporty kto i kiedy otwiera³ drzwi. Pozwala na programowanie i uniewa nianie breloków, kart oraz kodów dostêpu. Mo e byæ zainstalowany na komputerze je eli ma obs³ugiwaæ tylko jeden obiekt lub serwerze, je eli bêdzie obs³ugiwa³ kilka hoteli (wspólna recepcja ) W przypadku gdy obs³uguje jeden obiekt mo e byæ zainstalowany na komputerze przenoœnym W sezonie gdy jest du y ruch goœci, komputer mo e byæ pod³¹czony w budynku hotelowym, poza sezonem mo na go przenieœæ i obs³ugiwaæ wynajem pokoi zdalnie przez sieæ internetow¹.
