1 INSTRUKCJA INSTALACJI I OBSŁUGI GSMTRONIK M O D U Ł N A D Z O R U I STEROWANIA GSM ver

2 Układ zgłoszony w urzędzie patentowym RP PRODUKT POLSKI

3 GSMTRONIK 1 OSTRZEŻENIA Nie wolno ingerować w konstrukcję urządzenia bądź przeprowadzać samodzielnych napraw. Należy chronić elektronikę przed wyładowaniami elektrostatycznymi. Urządzenie jest źródłem fal elektromagnetycznych, dlatego w specyficznych konfiguracjach może zakłócać inne urządzenia radiowe UWAGI ISTOTNE ZE WZGLĘDÓW BEZPIECZEŃSTWA UWAGI ISTOTNE Z PUNKTU WIDZENIA POPRAWNEGO DZIAŁANIA URZĄDZENIA ZNAKOWANIE WEEE Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE (Dyrektywy 2002/96/EC) obowiązującej w UE dla używanego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji. W Polsce zgodnie z przepisami ustawy z dnia 1 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi. WEEE MARK The used electric and electronic products, do not mix with general household waste. There are separate collection system for used electric and electronic products in accordance with legislation under the WEEE Directive (Directive 2002/96/EC) and is effective only with EU.

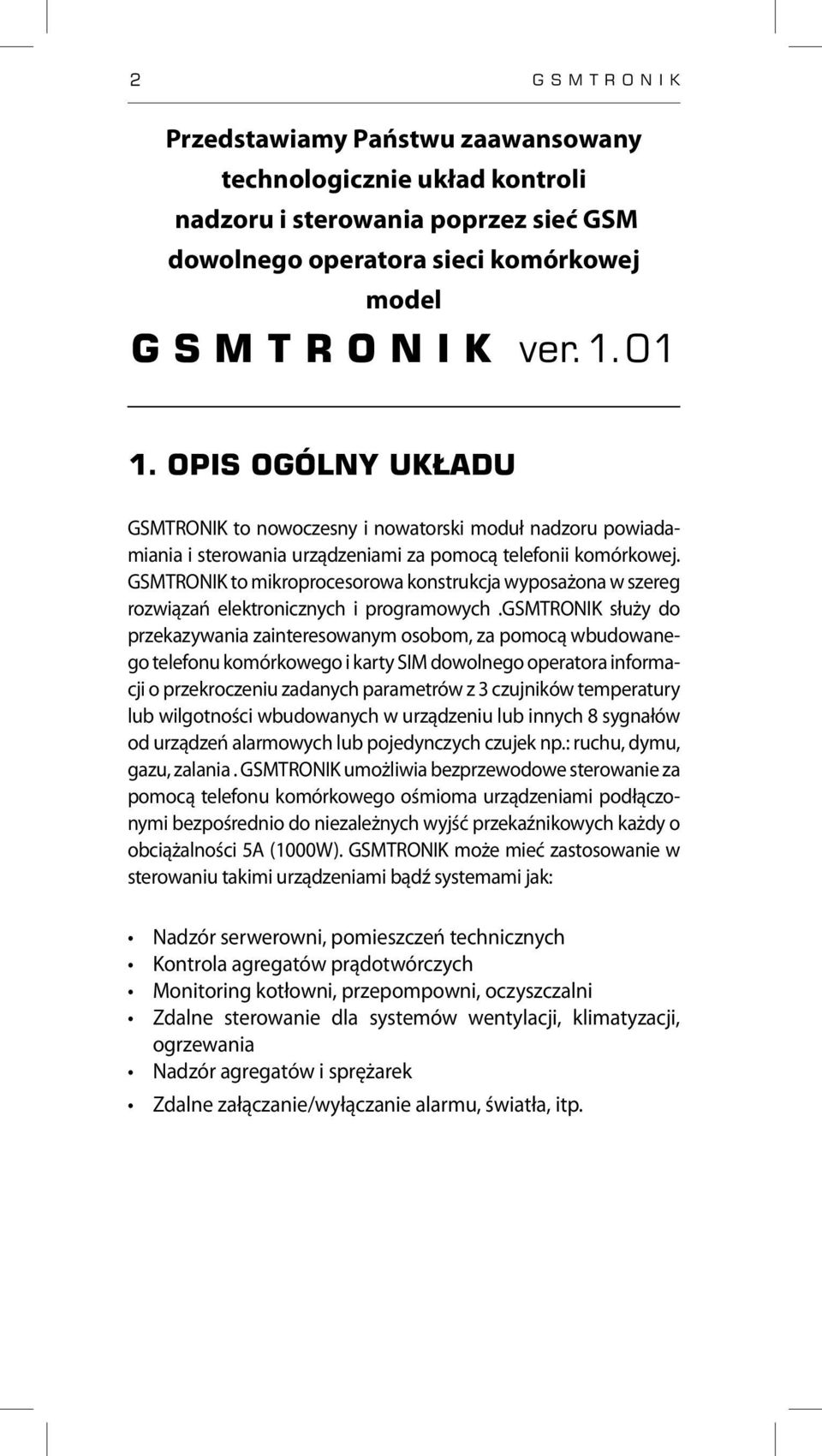

4 2 GSMTRONIK Przedstawiamy Państwu zaawansowany technologicznie układ kontroli nadzoru i sterowania poprzez sieć GSM dowolnego operatora sieci komórkowej model GSMTRONIK ver OPIS OGÓLNY UKŁADU GSMTRONIK to nowoczesny i nowatorski moduł nadzoru powiadamiania i sterowania urządzeniami za pomocą telefonii komórkowej. GSMTRONIK to mikroprocesorowa konstrukcja wyposażona w szereg rozwiązań elektronicznych i programowych.gsmtronik służy do przekazywania zainteresowanym osobom, za pomocą wbudowanego telefonu komórkowego i karty SIM dowolnego operatora informacji o przekroczeniu zadanych parametrów z 3 czujników temperatury lub wilgotności wbudowanych w urządzeniu lub innych 8 sygnałów od urządzeń alarmowych lub pojedynczych czujek np.: ruchu, dymu, gazu, zalania. GSMTRONIK umożliwia bezprzewodowe sterowanie za pomocą telefonu komórkowego ośmioma urządzeniami podłączonymi bezpośrednio do niezależnych wyjść przekaźnikowych każdy o obciążalności 5A (1000W). GSMTRONIK może mieć zastosowanie w sterowaniu takimi urządzeniami bądź systemami jak: Nadzór serwerowni, pomieszczeń technicznych Kontrola agregatów prądotwórczych Monitoring kotłowni, przepompowni, oczyszczalni Zdalne sterowanie dla systemów wentylacji, klimatyzacji, ogrzewania Nadzór agregatów i sprężarek Zdalne załączanie/wyłączanie alarmu, światła, itp.

5 GSMTRONIK 3 Rys. 1 Opis elementów i złącz modułu GSMTRONIK programowanie układu poprzez komendy SMS, bez komunikacji z PC!!! wbudowany telefon przemysłowy GSM z anteną zewnętrzną automatyczny pomiar i dozór 3 niezależnych temperatur lub wilgotności programowalne wejścia dowolnych sygnałów - NO/NC - 8 wejść wbudowane przekaźniki prądowe dla obwodów wyjściowych 8 wyjść nieulotna pamięć zaprogramowanych ustawień bezpośrednia współpraca z 8 numerami zaprogramowanych telefonów możliwość przeglądu rejestru zdarzeń na życzenie producent może wykonać modyfikacje dla wymagań indywidualnych obudowa przystosowana do montażu na szynę TS 35 Sterowanie wyjściami modułu odbywa się poprzez sygnał SMS z uprawnionych numerów telefonów. Układ zgłoszony w urzędzie patentowym Rzeczpospolitej Polski.

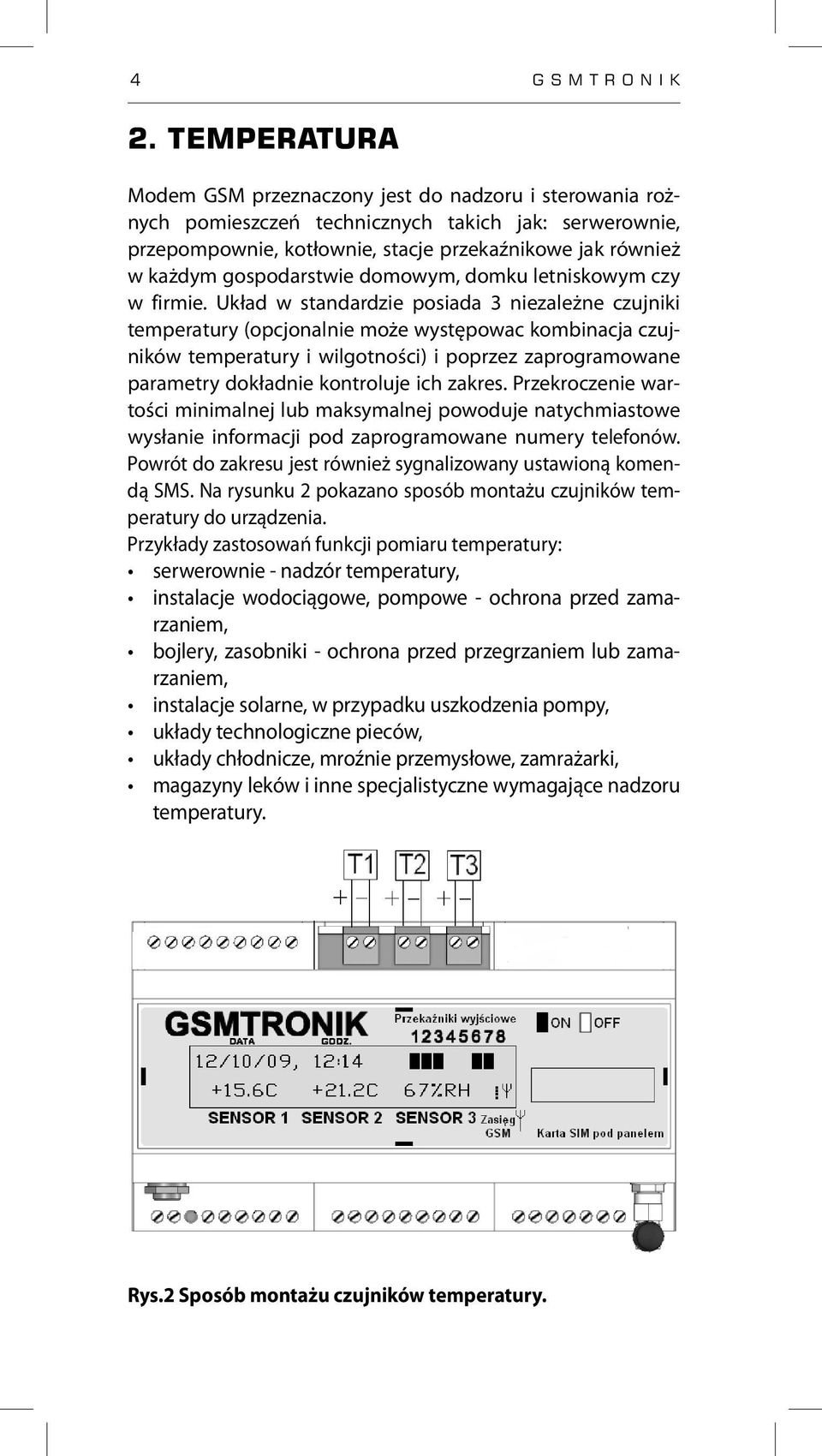

6 4 GSMTRONIK 2. TEMPERATURA Modem GSM przeznaczony jest do nadzoru i sterowania rożnych pomieszczeń technicznych takich jak: serwerownie, przepompownie, kotłownie, stacje przekaźnikowe jak również w każdym gospodarstwie domowym, domku letniskowym czy w firmie. Układ w standardzie posiada 3 niezależne czujniki temperatury (opcjonalnie może występowac kombinacja czujników temperatury i wilgotności) i poprzez zaprogramowane parametry dokładnie kontroluje ich zakres. Przekroczenie wartości minimalnej lub maksymalnej powoduje natychmiastowe wysłanie informacji pod zaprogramowane numery telefonów. Powrót do zakresu jest również sygnalizowany ustawioną komendą SMS. Na rysunku 2 pokazano sposób montażu czujników temperatury do urządzenia. Przykłady zastosowań funkcji pomiaru temperatury: serwerownie - nadzór temperatury, instalacje wodociągowe, pompowe - ochrona przed zamarzaniem, bojlery, zasobniki - ochrona przed przegrzaniem lub zamarzaniem, instalacje solarne, w przypadku uszkodzenia pompy, układy technologiczne pieców, układy chłodnicze, mroźnie przemysłowe, zamrażarki, magazyny leków i inne specjalistyczne wymagające nadzoru temperatury. Rys.2 Sposób montażu czujników temperatury.

7 GSMTRONIK 5 3. SYGNAŁY WEJŚCIOWE Wykorzystanie wejść w układzie GSMTRONIK ma nieograniczone możliwości dla dowolnych sygnałów zwieranych i rozwieranych, pochodzących z dowolnych urządzeń zewnętrznych. Tym samym układ pracujący w dowolnym miejscu jak firma, dom itp. można dodatkowo połączyć z istniejącym systemem alarmowym, który w przypadku wystąpienia alarmu, wykorzystując zwarcie wybranego wejścia, poinformuje zainteresowaną grupę użytkowników o zdarzeniu. Na rysunku 3 pokazano schemat wejść urządzenia GSM. Przykładowe zastosowania: sygnalizacja braku zasilania lub jednej fazy, sygnalizacja niepożądanej emisji wody, przekroczenia stanu alarmowego itp., sygnalizacja nieodpowiedniego ciśnienia instalacji wody, gazu itp. (przy wykorzystaniu odpowiedniego czujnika), sygnalizacja naruszenia chronionej strefy, sygnalizacja zadymienia lub p. poż., przekroczenia dopuszczalnego stężenia gazów. Rys.3 Schemat wejść modemu GSMTRONIK. 4. SYGNAŁY WYJŚCIOWE Wykorzystanie sterowanych przekaźnikami wyjść ma również nieograniczone zastosowanie i może być odpowiedzią użytkownika na otrzymaną informację alarmową z układu wejściowego. Wyjścia przekaźnikowe (rysunek 4) w układzie GSMTRONIK zrealizowane są na niezależnych przekaźnikach prądowych, które mogą, do odpowiedniego obciążenia sterować bezpośrednio urządzeniami sieci zasilającej lub pośrednio, dla większych obciążeń poprzez dodatkowe styczniki. Przesyłając odpowiednią komendę SMS możemy np.:

8 6 GSMTRONIK włączyć zdalnie oświetlenie lub inne urządzenia - otrzymując informację o zaistniałym alarmie, włączyć dodatkową pompę w przypadku zalania lub przekroczenia dopuszczalnego stanu cieczy, itp., włączyć ogrzewanie otrzymując informację o możliwym zamrożeniu, włączyć klimatyzację lub wentylację w pomieszczeniu technicznym, włączyć ogrzewanie lub klimatyzację w domku letniskowym przed wyjazdem, zdalnie otworzyć bramę, rolety, uruchomić fontannę, podlewanie ogrodu, itp. Rys.4 Schemat podłączeniowy wyjść przekaźnikowych modemu GSMTRONIK. 5. PROGRAMOWANIE GSMTRONIK i wszystkie funkcje jakie układ realizuje, programuje się za pomocą odpowiednich komend SMS. Takie nowatorskie rozwiązanie gwarantuje skuteczność wprowadzonych danych, nie wymaga dodatkowych kabli i połączeń z komputerem. Niezmiernie ważnym aspektem jest możliwość zmiany ustawień układu na odległość - bez znaczenia gdzie układ się znajduje. Wprowadzenie błędnej komendy powoduje wysłanie informacji do nadawcy o nieznanym komunikacie. Standardowo w układzie programuje

9 GSMTRONIK 7 się 8 numerów telefonicznych, z czego poprzez odpowiednie ustawienie podprogramu (maski) poszczególne informacje z określonych wejść mogą trafiać tylko do wybranych użytkowników. 6. RAPORTY Układ GSMTRONIK po odpowiednim zaprogramowaniu będzie informował określonych użytkowników telefonów komórkowych o stanie wejść wyjść - aktualnej temperaturze czujników - sile sygnału GSM. Układ automatycznie odpowiada osobom, których numery telefonów są zapisane w pamięci urządzenia. Osoby spoza listy mogą otrzymać raport po wpisaniu odpowiedniego hasła. Czas otrzymywania raportów określa się w programowaniu, jednak jest możliwość otrzymania raportu w dowolnym momencie po wysłaniu odpowiedniego tekstu. 7. MONTAŻ GSMTRONIK powinien być montowany w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -20 C do +55 C. Przy wybieraniu miejsca montażu należy kierować się następującymi kryteriami: zasięg sieci GSM (operatora karty SIM wykorzystywanej do modułu), dostępność i odległość od źródeł sygnałów alarmowych/wyzwalających (np. centrali alarmowej), dostępność lub możliwość montażu w najbliższym sąsiedztwie źródła zasilania. Moduł wymaga zasilania napięciem stabilizowanym z zakresu: 11V 14V/2A (min), brak dostępu dla osób postronnych, zachowaniem bezpiecznej odległości od źródeł ewentualnych zakłóceń (np. magistrale zasilania 230V AC - budynków, nadajników radiowych, itp.).

10 8 GSMTRONIK INSTRUKCJA INSTALACJI 1. INSTALACJA KARTY SIM Pierwszą czynnością, jaką należy wykonać jest instalacja karty SIM. W tym celu zdejmujemy panel górny urządzenia, widoczne miejsce zaczepienia podważamy ostrym narzędziem w celu zdjęcia elementu. W widoczne gniazdo identyczne jak w telefonach komórkowych wkładamy kartę SIM (jak na rysunku 5) dowolnego operatora. Rys.5 Montaż karty SIM a) odsunąć lekko klapę złącza karty SIM, w kierunku pokazanym na rysunku, b) odgiąć klapę do pozycji pionowej, c) zamontować kartę SIM w sposób pokazany na rysunku, d) zamknąć klapę z zamocowaną kartą SIM, e) zasunąć klapę złącza. UWAGA: Jeśli karta SIM wymaga kodu PIN, musi on być ustawiony na kod PIN: Jeśli karta SIM nie wymaga kodu PIN, pozostawiamy ją bez ustawiania kodu. 2. WYKONAĆ KOMPLETNE OKABLOWANIE SYGNAŁOWE 3. PODŁĄCZYĆ ZASILANIE UKŁADU Układ standardowo zasilany jest z dostarczonego zasilacza impulsowego o napięciu stabilizowanym 11V-14V/2A. Oferujemy zasilacz bezpośrednio podłączany do sieci 230 V AC lub zasilacz montowany na szynę TS35.

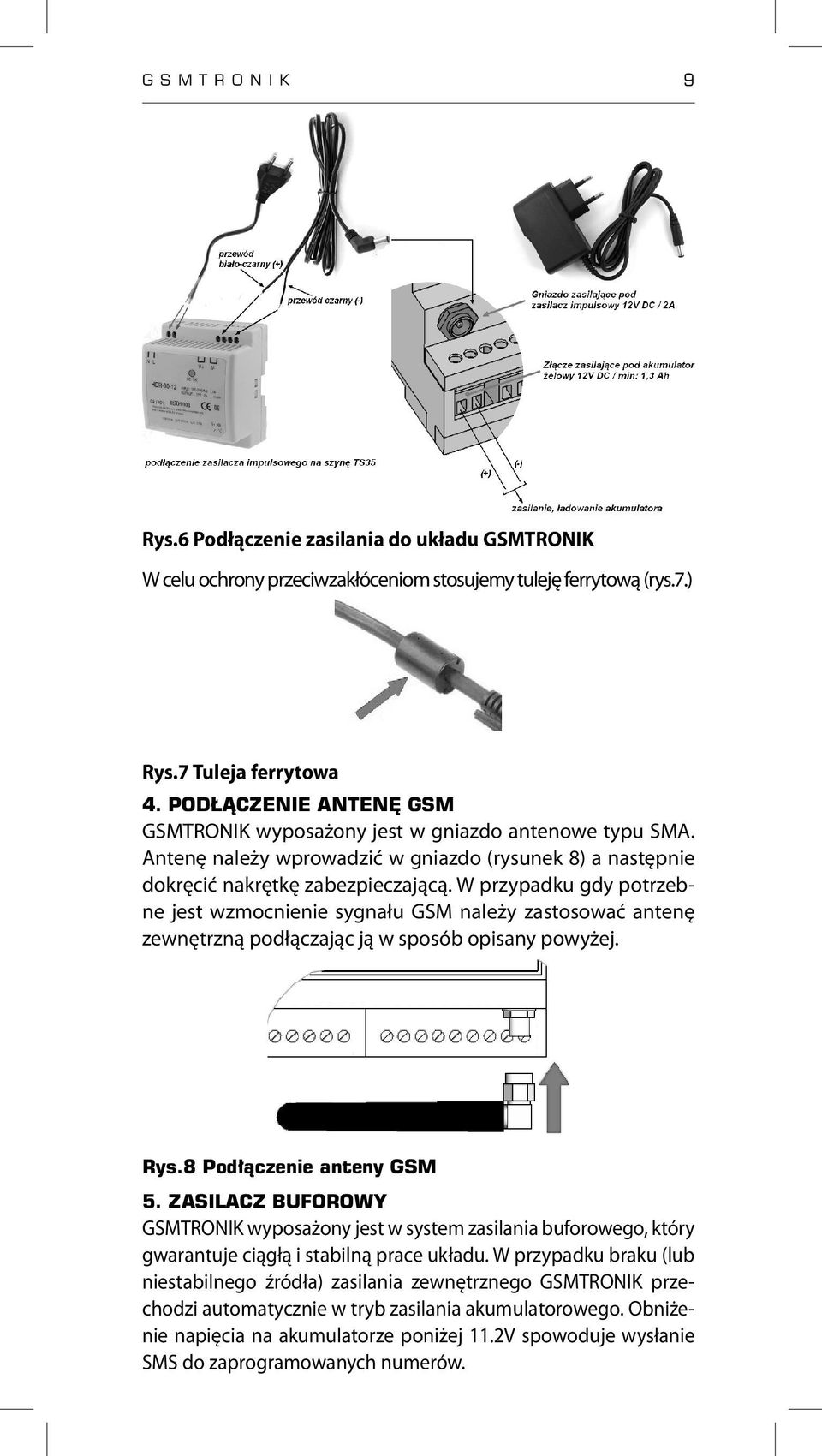

11 GSMTRONIK. 9 Rys.6 Podłączenie zasilania do układu GSMTRONIK W celu ochrony przeciwzakłóceniom stosujemy tuleję ferrytową (rys.7.) Rys.7 Tuleja ferrytowa 4. PODŁĄCZENIE ANTENĘ GSM GSMTRONIK wyposażony jest w gniazdo antenowe typu SMA. Antenę należy wprowadzić w gniazdo (rysunek 8) a następnie dokręcić nakrętkę zabezpieczającą. W przypadku gdy potrzebne jest wzmocnienie sygnału GSM należy zastosować antenę zewnętrzną podłączając ją w sposób opisany powyżej. Rys.8 Podłączenie anteny GSM 5. ZASILACZ BUFOROWY GSMTRONIK wyposażony jest w system zasilania buforowego, który gwarantuje ciągłą i stabilną prace układu. W przypadku braku (lub niestabilnego źródła) zasilania zewnętrznego GSMTRONIK przechodzi automatycznie w tryb zasilania akumulatorowego. Obniżenie napięcia na akumulatorze poniżej 11.2V spowoduje wysłanie SMS do zaprogramowanych numerów.

12 10 GSMTRONIK PROGRAMOWANIE UKŁADU Programowanie układu odbywa się poprzez przesłanie do układu specjalnie przyporządkowanych komend SMS. Należy zwrócić szczególną uwagę na precyzję wprowadzonych komend, ponieważ pominięcie jakiegokolwiek elementu spowoduje brak reakcji układu. Użytkownik jednak otrzyma komendę o niewłaściwej konfiguracji. Bardzo ważnym elementem jest zasięg sieci. Należy pamiętać, aby usytuowanie modemu i anteny było w miejscu gwarantującym dobry zasięg. Zasady odbioru sygnału GSM są takie same jak przy standardowych telefonach GSM czyli należy unikać pomieszczeń szczelnie zamkniętych, metalowe wiaty, piwnice, konstrukcje żelbetowe itp. Układ jest wyposażony w gniazdo antenowe umożliwiające podłączenie anteny zewnętrznej która pozwala na eliminację w/w niekorzystnych warunków lokalizacji. W szczególnych przypadkach należy stosować dostępne na rynku anteny GSM o jak największym współczynniku wzmocnienia sygnału, dostosowując się wyłącznie do gniazda antenowego typ SMA. Programowanie układu początkowo może wydawać się skomplikowane, jednak gwarantujemy że po wykonaniu kilku pierwszych operacji wykonanie pozostałych i dalsza obsługa układu nie będą sprawiały problemu. Wprowadzenie błędnej komendy jest sygnalizowane SMS zwrotnym, wszystkie wprowadzone funkcje i nastawy można odczytać i sprawdzić w dowolnym momencie. 1. PROGRAMOWANIE NUMERÓW TELEFONICZNYCH Uwaga: numer telefonu, z którego będziemy programować układ powinien zostać zapisany do układu w celu ułatwienia konfiguracji. Pierwsza komenda musi być poprzedzona hasłem 1234 w celu wprowadzenia numeru na listę. Po wykonaniu tej czynności hasło pomijamy. Należy pamiętać aby numer telefonu poprzedzony był prefiksem +48. oznacza w zapisie komend SMS spację. PIERWSZY SMS HASŁO PRZYPISZ NUMER NA POZYCJĘ 1 LISTY PRZYKŁADOWY NR TELEFONU)

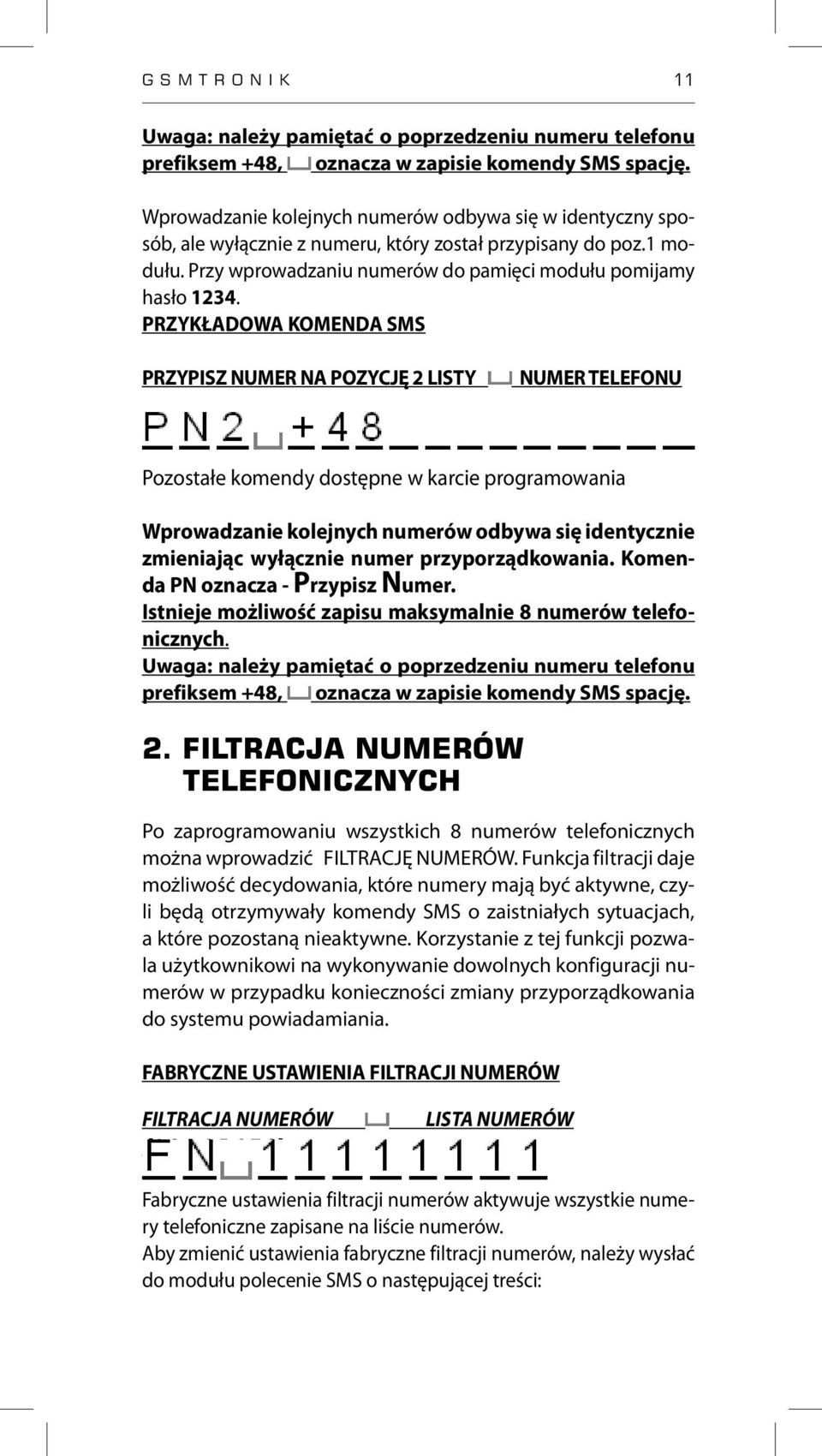

13 GSMTRONIK 11 Uwaga: należy pamiętać o poprzedzeniu numeru telefonu prefiksem +48, oznacza w zapisie komendy SMS spację. Wprowadzanie kolejnych numerów odbywa się w identyczny sposób, ale wyłącznie z numeru, który został przypisany do poz.1 modułu. Przy wprowadzaniu numerów do pamięci modułu pomijamy hasło PRZYKŁADOWA KOMENDA SMS PRZYPISZ NUMER NA POZYCJĘ 2 LISTY NUMER TELEFONU Pozostałe komendy dostępne w karcie programowania Wprowadzanie kolejnych numerów odbywa się identycznie zmieniając wyłącznie numer przyporządkowania. Komenda PN oznacza - Przypisz Numer. Istnieje możliwość zapisu maksymalnie 8 numerów telefonicznych. Uwaga: należy pamiętać o poprzedzeniu numeru telefonu prefiksem +48, oznacza w zapisie komendy SMS spację. 2. FILTRACJA NUMERÓW TELEFONICZNYCH Po zaprogramowaniu wszystkich 8 numerów telefonicznych można wprowadzić FILTRACJĘ NUMERÓW. Funkcja filtracji daje możliwość decydowania, które numery mają być aktywne, czyli będą otrzymywały komendy SMS o zaistniałych sytuacjach, a które pozostaną nieaktywne. Korzystanie z tej funkcji pozwala użytkownikowi na wykonywanie dowolnych konfiguracji numerów w przypadku konieczności zmiany przyporządkowania do systemu powiadamiania. FABRYCZNE USTAWIENIA FILTRACJI NUMERÓW FILTRACJA NUMERÓW [1,2,3,4,5,6,7,8] LISTA NUMERÓW Fabryczne ustawienia filtracji numerów aktywuje wszystkie numery telefoniczne zapisane na liście numerów. Aby zmienić ustawienia fabryczne filtracji numerów, należy wysłać do modułu polecenie SMS o następującej treści:

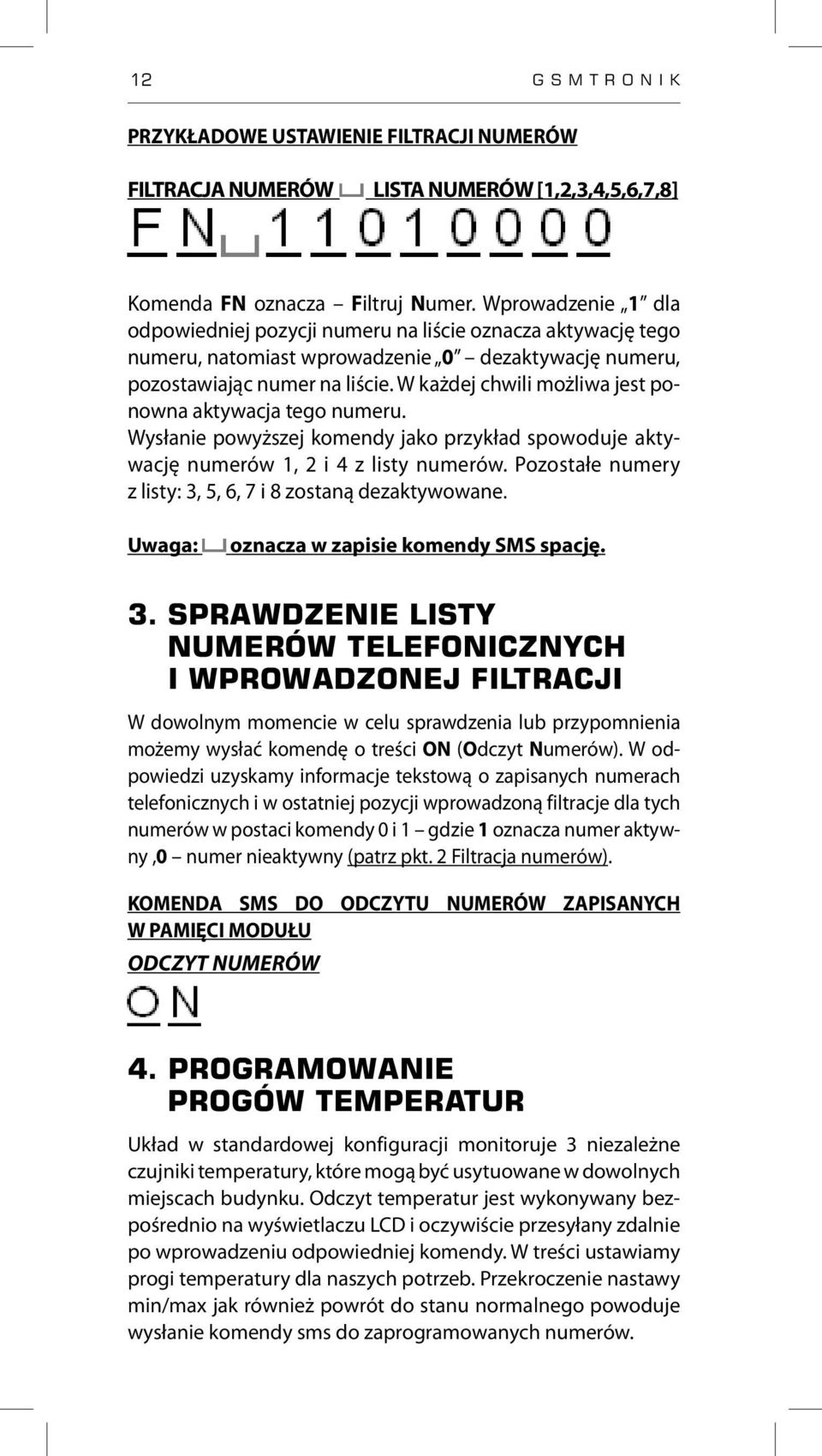

14 12 GSMTRONIK PRZYKŁADOWE USTAWIENIE FILTRACJI NUMERÓW FILTRACJA NUMERÓW LISTA NUMERÓW [1,2,3,4,5,6,7,8] Komenda FN oznacza Filtruj Numer. Wprowadzenie 1 dla odpowiedniej pozycji numeru na liście oznacza aktywację tego numeru, natomiast wprowadzenie 0 dezaktywację numeru, pozostawiając numer na liście. W każdej chwili możliwa jest ponowna aktywacja tego numeru. Wysłanie powyższej komendy jako przykład spowoduje aktywację numerów 1, 2 i 4 z listy numerów. Pozostałe numery z listy: 3, 5, 6, 7 i 8 zostaną dezaktywowane. Uwaga: oznacza w zapisie komendy SMS spację. 3. SPRAWDZENIE LISTY NUMERÓW TELEFONICZNYCH I WPROWADZONEJ FILTRACJI W dowolnym momencie w celu sprawdzenia lub przypomnienia możemy wysłać komendę o treści ON (Odczyt Numerów). W odpowiedzi uzyskamy informacje tekstową o zapisanych numerach telefonicznych i w ostatniej pozycji wprowadzoną filtracje dla tych numerów w postaci komendy 0 i 1 gdzie 1 oznacza numer aktywny,0 numer nieaktywny (patrz pkt. 2 Filtracja numerów). KOMENDA SMS DO ODCZYTU NUMERÓW ZAPISANYCH W PAMIĘCI MODUŁU ODCZYT NUMERÓW 4. PROGRAMOWANIE PROGÓW TEMPERATUR Układ w standardowej konfiguracji monitoruje 3 niezależne czujniki temperatury, które mogą być usytuowane w dowolnych miejscach budynku. Odczyt temperatur jest wykonywany bezpośrednio na wyświetlaczu LCD i oczywiście przesyłany zdalnie po wprowadzeniu odpowiedniej komendy. W treści ustawiamy progi temperatury dla naszych potrzeb. Przekroczenie nastawy min/max jak również powrót do stanu normalnego powoduje wysłanie komendy sms do zaprogramowanych numerów.

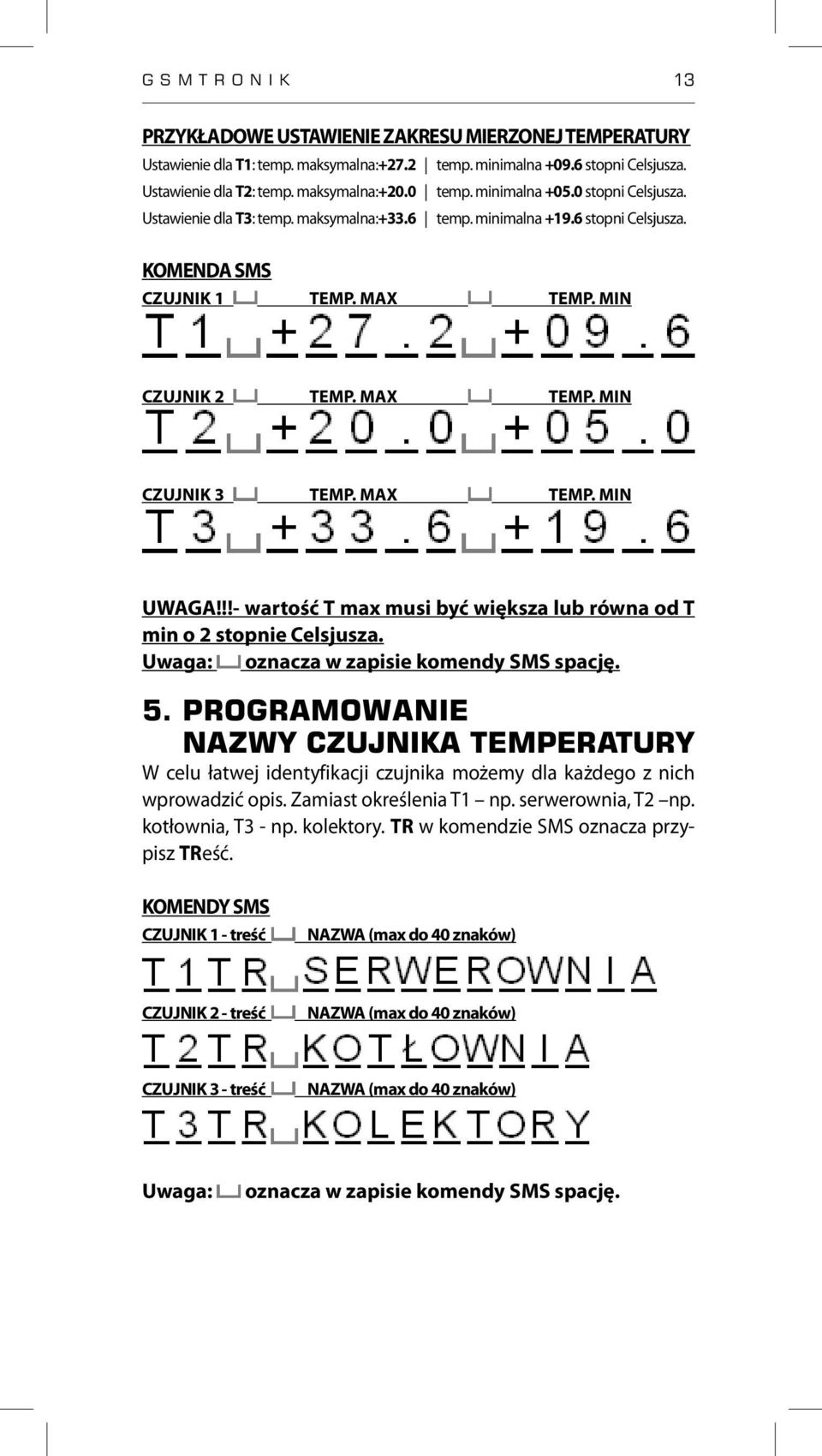

15 GSMTRONIK 13 PRZYKŁADOWE USTAWIENIE ZAKRESU MIERZONEJ TEMPERATURY Ustawienie dla T1: temp. maksymalna:+27.2 temp. minimalna stopni Celsjusza. Ustawienie dla T2: temp. maksymalna:+20.0 temp. minimalna stopni Celsjusza. Ustawienie dla T3: temp. maksymalna:+33.6 temp. minimalna stopni Celsjusza. KOMENDA SMS CZUJNIK 1 TEMP. MAX TEMP. MIN CZUJNIK 2 TEMP. MAX TEMP. MIN CZUJNIK 3 TEMP. MAX TEMP. MIN UWAGA!!!- wartość T max musi być większa lub równa od T min o 2 stopnie Celsjusza. Uwaga: oznacza w zapisie komendy SMS spację. 5. PROGRAMOWANIE NAZWY CZUJNIKA TEMPERATURY W celu łatwej identyfikacji czujnika możemy dla każdego z nich wprowadzić opis. Zamiast określenia T1 np. serwerownia, T2 np. kotłownia, T3 - np. kolektory. TR w komendzie SMS oznacza przypisz TReść. KOMENDY SMS CZUJNIK 1 - treść CZUJNIK 2 - treść CZUJNIK 3 - treść Uwaga: oznacza w zapisie komendy SMS spację.

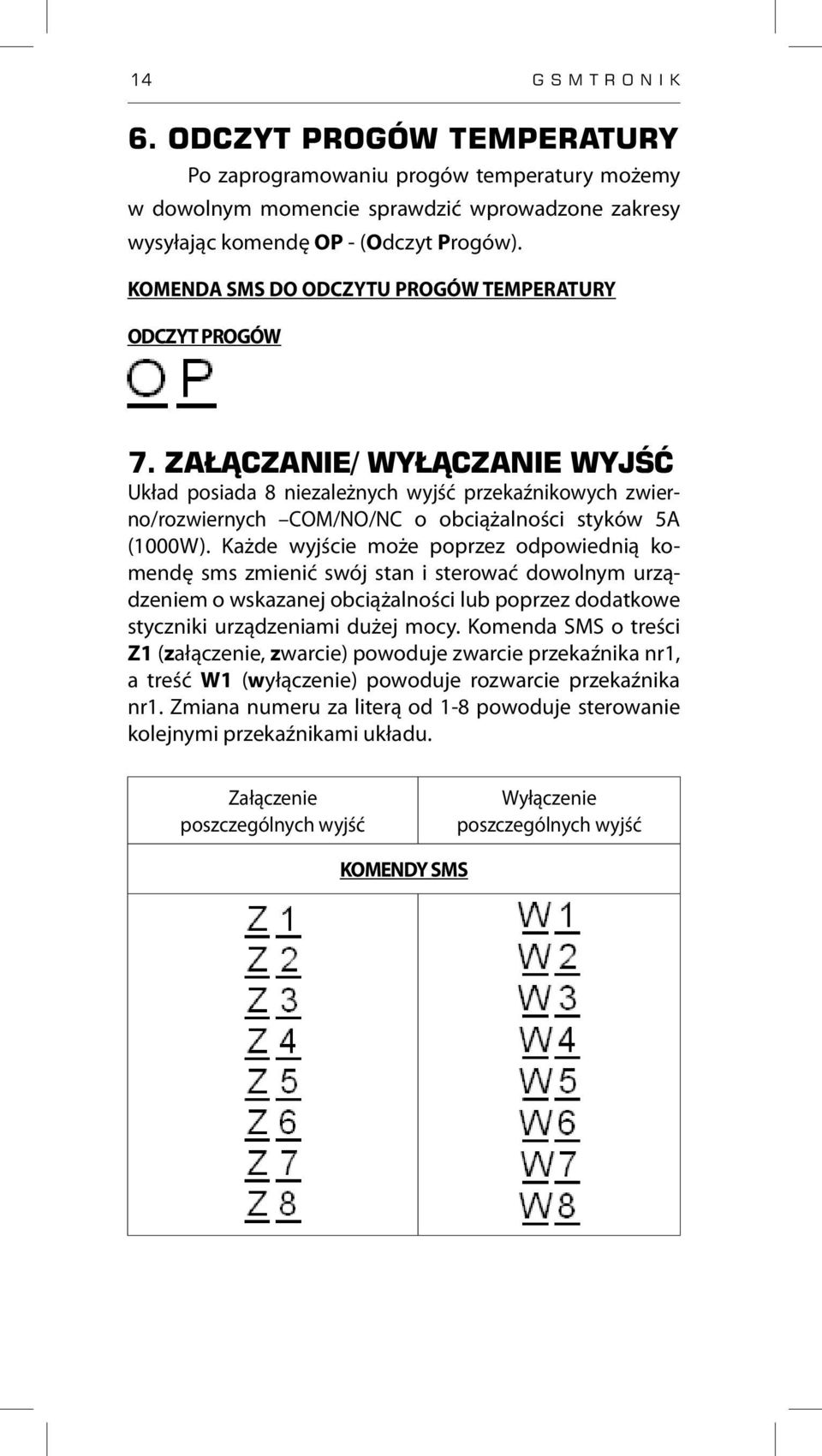

16 14 GSMTRONIK 6. ODCZYT PROGÓW TEMPERATURY Po zaprogramowaniu progów temperatury możemy w dowolnym momencie sprawdzić wprowadzone zakresy wysyłając komendę OP - (Odczyt Progów). KOMENDA SMS DO ODCZYTU PROGÓW TEMPERATURY ODCZYT PROGÓW 7. ZAŁĄCZANIE/ WYŁĄCZANIE WYJŚĆ Układ posiada 8 niezależnych wyjść przekaźnikowych zwierno/rozwiernych COM/NO/NC o obciążalności styków 5A (1000W). Każde wyjście może poprzez odpowiednią komendę sms zmienić swój stan i sterować dowolnym urządzeniem o wskazanej obciążalności lub poprzez dodatkowe styczniki urządzeniami dużej mocy. Komenda SMS o treści Z1 (załączenie, zwarcie) powoduje zwarcie przekaźnika nr1, a treść W1 (wyłączenie) powoduje rozwarcie przekaźnika nr1. Zmiana numeru za literą od 1-8 powoduje sterowanie kolejnymi przekaźnikami układu. Załączenie poszczególnych wyjść Wyłączenie poszczególnych wyjść KOMENDY SMS

17 GSMTRONIK CZASOWE ZAŁĄCZANIE WYJŚĆ PRZEKAŹNIKOWYCH GSMTRONIK posiada funkcje czasowego (5 s) załączania wyjść. W przypadku konieczności czasowego załączania, zwarcia jednego z 8 wyjść przekaźnikowych należy wysłać polecenie SMS o treści np: Z1T (załącz wyjście 1 na okres 5 s). Zmiana cyfr od 1 do 8 w komendzie SMS powoduje załączanie odpowiednich wyjść układu. Załączenie poszczególnych wyjść układu na okres 5 s KOMENDY SMS 9. JEDNOCZESNA ZMIANA USTAWIEŃ WSZYSTKICH WYJŚĆ W celu wykonania zaplanowanej zmiany wszystkich wyjść za pomocą jednego zbiorczego SMS musimy wysłać komendę ZW (załączenie wyłączenie) zawierającą wskazania: 0 wyłączenie 1 załączenie dla każdego wyjścia kolejno. PRZYKŁADOWA KOMENDA SMS ZAŁĄCZ/WYŁĄCZ WYJŚCIA [1,2,3,4,5,6,7,8] Powyższa komenda ustawi poszczególne wyjścia w następującej konfiguracji: wyjście 1 załączone wyjście 2 wyłączone wyjście 3 wyłączone wyjście 4 załączone wyjście 5 załączone wyjście 6 wyłączone wyjście 7 wyłączone wyjście 8 załączone

18 16 GSMTRONIK Po wysłaniu komendy załączenia/ wyłączenia - pojedynczego lub zbiorczego otrzymujemy SMS zwrotny z potwierdzeniem wykonanej operacji aby otrzymać SMS tekstowy z przypisaną funkcją zamiast określenia Z1 stan OFF lub ON, możemy ustalić nazwę dla danego wyjścia np.: Z1=POMPA, Z2=OGRZEWANIE itp. Patrz pkt. 10 (poniżej). Uwaga: oznacza w zapisie komendy SMS spację. 10. ZAPISANIE TEKSTU DLA POTWIERDZENIA ZMIANY STANU WYJŚCIA W celu łatwej identyfikacji wyjścia możemy dla każdego z nich wprowadzić opis. Zamiast określenia WY1 np. POMPA, WY2 np. KLIMATYZATOR nr 1, WY3 - np. OGRZEWANIE, itp. TR w komendzie SMS oznacza przypisz TReść. PRZYKŁADOWE KOMENDY SMS WYJŚCIE 1-treść WYJŚCIE 2-treść WYJŚCIE 3-treść Uwaga: oznacza w zapisie komendy SMS spację. 11. SYGNAŁY WEJŚCIOWE UKŁADU sygnalizacja SMS po zwarciu lub rozwarciu Układ posiada 8 niezależnych wejść, które mogą być dowolnie przypisane i sterowane przez dodatkowe urządzenia zewnętrzne -np. system alarmowy, czujnik ciśnienia wody, układ kontroli zasilania, poziomu cieczy, otwarcia drzwi, bramy. Doskonałe zastosowanie poprzez montaż zwykłego przełącznika dla sygnalizacji wystąpienia problemu gdy w domu zostają dzieci lub starsza osoba - sygnalizacja poprzez zwarcie i wiele innych zastosowań. W celu łatwej identyfikacji wejścia możemy przypisać nazwę dla każdego z nich. Programujemy niezależne komendy dla każdego wejścia i wyjścia w celu łatwej identyfikacji każdej zaistniałej sytuacji.

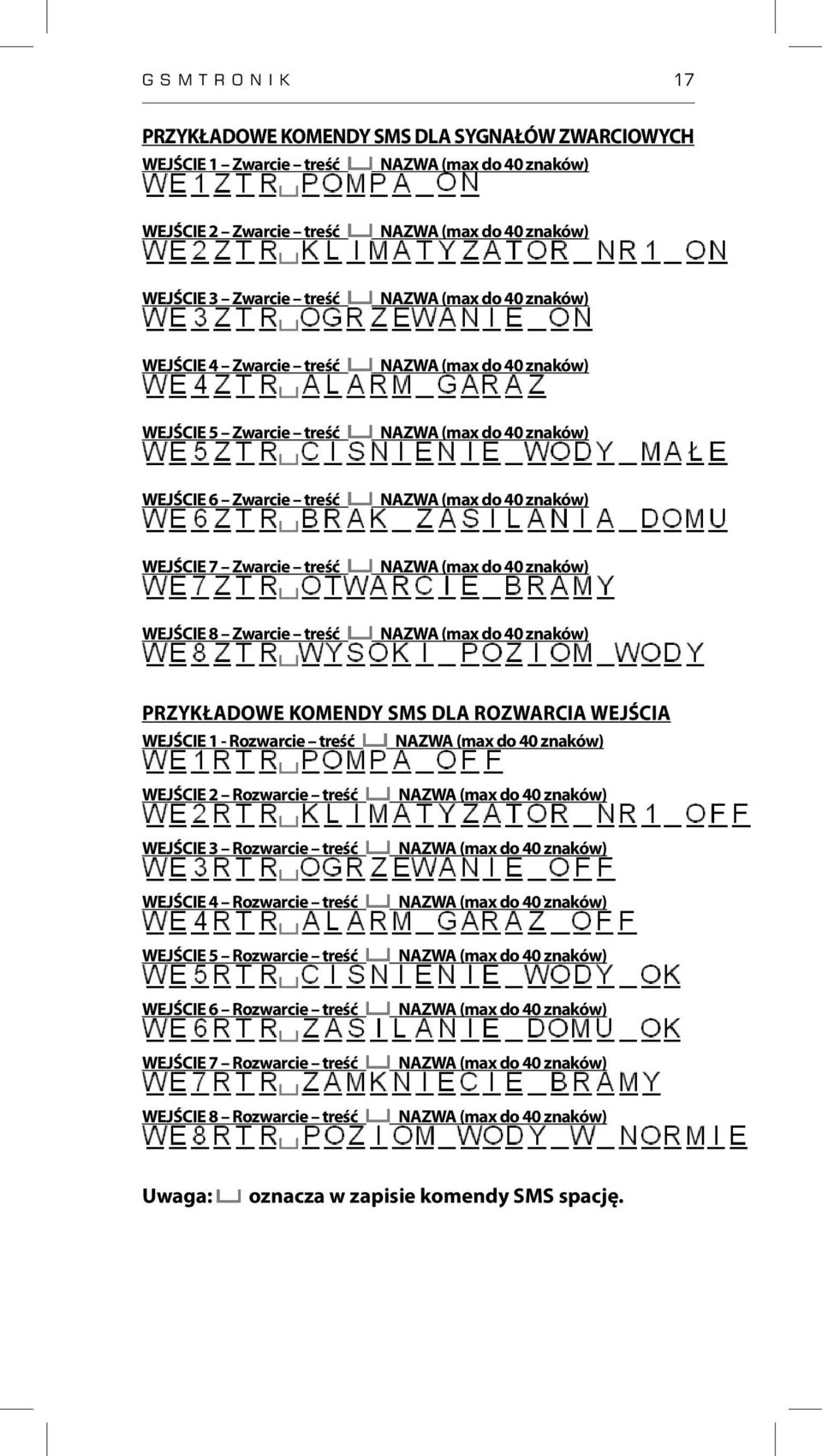

19 GSMTRONIK 17 PRZYKŁADOWE KOMENDY SMS DLA SYGNAŁÓW ZWARCIOWYCH WEJŚCIE 1 Zwarcie treść WEJŚCIE 2 Zwarcie treść WEJŚCIE 3 Zwarcie treść WEJŚCIE 4 Zwarcie treść WEJŚCIE 5 Zwarcie treść WEJŚCIE 6 Zwarcie treść WEJŚCIE 7 Zwarcie treść WEJŚCIE 8 Zwarcie treść PRZYKŁADOWE KOMENDY SMS DLA ROZWARCIA WEJŚCIA WEJŚCIE 1 - Rozwarcie treść WEJŚCIE 2 Rozwarcie treść WEJŚCIE 3 Rozwarcie treść WEJŚCIE 4 Rozwarcie treść WEJŚCIE 5 Rozwarcie treść WEJŚCIE 6 Rozwarcie treść WEJŚCIE 7 Rozwarcie treść WEJŚCIE 8 Rozwarcie treść Uwaga: oznacza w zapisie komendy SMS spację.

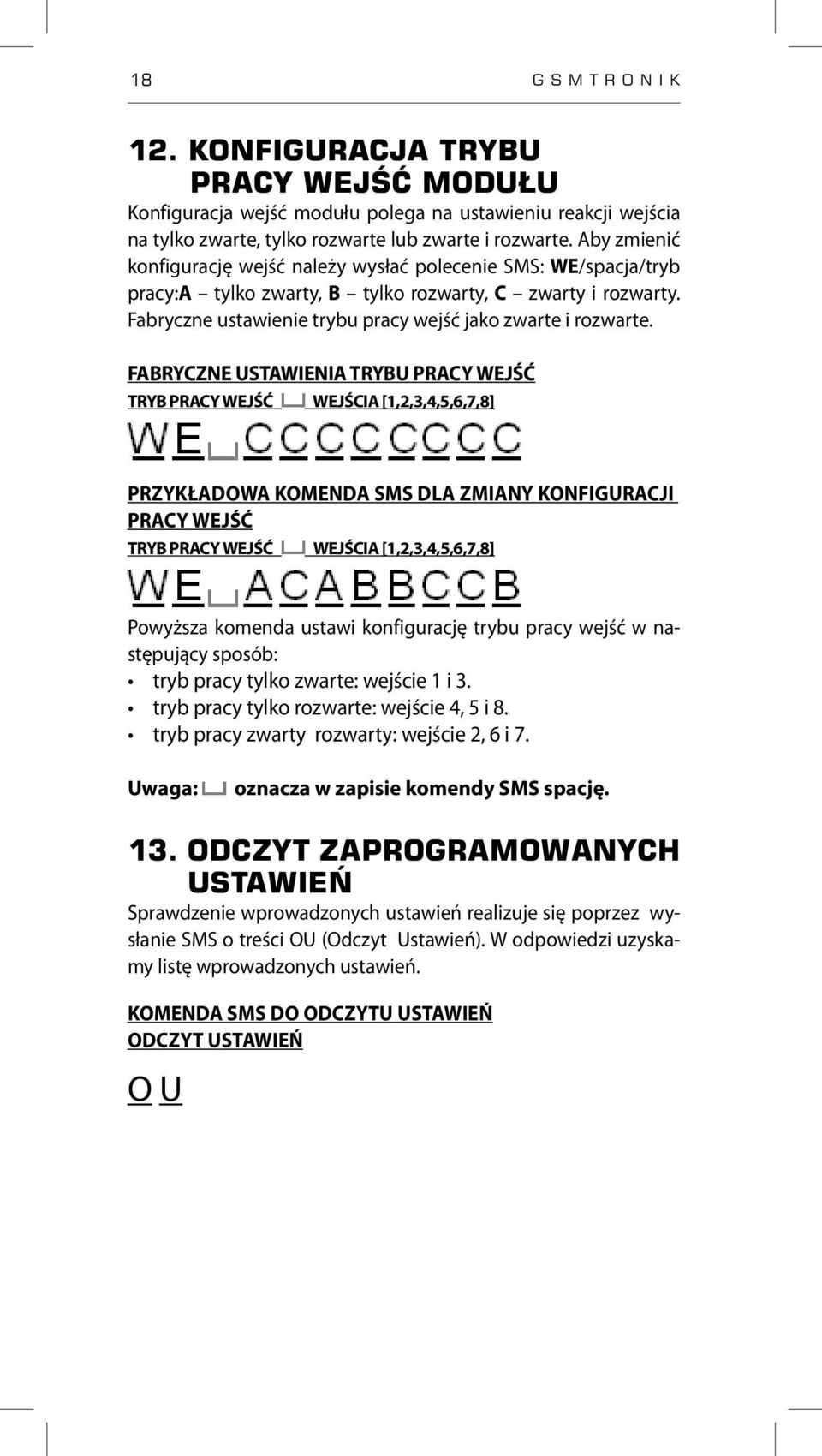

20 18 GSMTRONIK 12. KONFIGURACJA TRYBU PRACY WEJŚĆ MODUŁU Konfiguracja wejść modułu polega na ustawieniu reakcji wejścia na tylko zwarte, tylko rozwarte lub zwarte i rozwarte. Aby zmienić konfigurację wejść należy wysłać polecenie SMS: WE/spacja/tryb pracy:a tylko zwarty, B tylko rozwarty, C zwarty i rozwarty. Fabryczne ustawienie trybu pracy wejść jako zwarte i rozwarte. FABRYCZNE USTAWIENIA TRYBU PRACY WEJŚĆ TRYB PRACY WEJŚĆ WEJŚCIA [1,2,3,4,5,6,7,8] PRZYKŁADOWA KOMENDA SMS DLA ZMIANY KONFIGURACJI PRACY WEJŚĆ TRYB PRACY WEJŚĆ WEJŚCIA [1,2,3,4,5,6,7,8] Powyższa komenda ustawi konfigurację trybu pracy wejść w następujący sposób: tryb pracy tylko zwarte: wejście 1 i 3. tryb pracy tylko rozwarte: wejście 4, 5 i 8. tryb pracy zwarty rozwarty: wejście 2, 6 i 7. Uwaga: oznacza w zapisie komendy SMS spację. 13. ODCZYT ZAPROGRAMOWANYCH USTAWIEŃ Sprawdzenie wprowadzonych ustawień realizuje się poprzez wysłanie SMS o treści OU (Odczyt Ustawień). W odpowiedzi uzyskamy listę wprowadzonych ustawień. KOMENDA SMS DO ODCZYTU USTAWIEŃ ODCZYT USTAWIEŃ O U

21 GSMTRONIK MASKOWANIE WEJŚĆ oznacza przypisanie określonych zdarzeń do konkretnych zapisanych w pamięci numerów telefonicznych. Maskowanie wejść to funkcja umożliwiająca skierowanie informacji o zaistniałych zdarzeniach do konkretnych zapisanych w pamięci urządzenia numerów telefonów. Układ w ustawieniach fabrycznych ma zaznaczone wszystkie wejścia jako aktywne dla wszystkich numerów zapisanych w pamięci telefonu jednak wskazane jest sprawdzenie stanu faktycznego po zaprogramowaniu urządzenia. Komendy SMS polegają na wprowadzeniu cyfry 1 - aktywny lub 0 nieaktywny dla poszczególnych numerów danego wejścia. PRZYKŁADOWA KOMENDA SMS DLA WEJŚCIA 1 MASKA WEJŚCIA 1 LISTA NUMERÓW [1,2,3,4,5,6,7,8] Powyższa komenda skieruje informacje o zaistniałych zdarzeniach dla wejścia 1 na numery telefonów: 1, 4, 5, 8 z listy numerów. Pozostałe numery nie zostaną o tych zdarzeniach powiadomione. PRZYKŁADOWA KOMENDA SMS MASKA WEJŚCIA 2 LISTA NUMERÓW [1,2,3,4,5,6,7,8] Powyższa komenda skieruje informacje o zaistniałych zdarzeniach dla wejścia 2 na numery telefonów; 2, 3, 7, 8 z listy numerów. Pozostałe numery będą nieaktywne Pozostałe komendy dostępne w karcie programowania Uwaga: oznacza w zapisie komendy SMS spację. 15. ODCZYT ZAPROGRAMOWANYCH MASEK Sprawdzenie wprowadzonych ustawień realizuje się poprzez wysłanie SMS o treści OM (Odczyt Masek). W odpowiedzi uzyskamy listę wprowadzonych ustawień. KOMENDA SMS DO ODCZYTU MASEK ODCZYT MASEK O M

22 20 GSMTRONIK 16. RAPORT O STANIE URZĄDZENIA W dowolnym momencie możemy wysłać zapytanie do układu o treści RR w zamian otrzymamy informację o aktualnej temperaturze na każdym czujniku, stanie poszczególnych wejść i wyjść układu jak również poziom sygnału anteny GSM. W celu stałej kontroli aktywności układu wskazane jest zaprogramowanie funkcji stałego raportowania. Ustawienie raportu wprowadza się jedną komendą SMS z podaniem godziny, minuty i filtracją numerów co oznacza że raporty będą przekazywane wyłącznie do wskazanych zaprogramowanych numerów telefonicznych. PRZYKŁADOWA KOMENDA SMS RAPORT O GODZ LISTA NUMERÓW [1,2,3,4,5,6,7,8] Podany wyżej przykład oznacza ze raporty będą wysyłane codziennie o godzinie 15:30 pod numer telefonu zaprogramowany na pozycji 1 i 8. Istnieje możliwość otrzymania raportu o dowolnej godzinie, na numer znajdujący się na liście numerów. Należy wysłać polecenie SMS o treści RR. W odpowiedzi otrzymamy informację o aktualnej temperaturze na każdym czujniku, stanie poszczególnych wejść i wyjść układu jak również poziom sygnału anteny GSM. KOMENDA SMS RAPORT R R Uwaga: oznacza w zapisie komendy SMS spację. W przypadku wysyłania komendy z numeru telefonu niezapisanego na liście numerów modułu, polecenie SMS należy poprzedzić hasłem ZMIANA HASŁA DOSTĘPU Niniejsza instrukcja na wstępie informuje o konieczności wprowadzenia hasła 1234 przy wprowadzaniu pierwszego numeru telefonu. Ponieważ hasło jest ogólnie dostępne to wskazanym jest jego zmiana (jeżeli występuje konieczność zabezpieczenia układu przed zmianą konfiguracji przez osoby trzecie). Podstawowym jednak zabezpieczeniem jest fakt, że numer telefonu będzie znany wyłącznie osobom wpisanym do pamięci modułu.

23 GSMTRONIK 21 Zmiana hasła odbywa się przez wprowadzenie jednej komendy zawierającej: dotychczasowe hasło 1234, spacja, litery HZ ( Hasło Zmiana) i nowe czteroliterowe hasło np PRZYKŁADOWA KOMENDA SMS DLA ZMIANY HASŁA DOSTĘPU STARE HASŁO DOSTEPU Hasło Zmiana/nowe hasło Należy zapamiętać wprowadzone hasło, ponieważ nie ma możliwości zdalnego odczytania wprowadzonych ustawień (jedynie w rejestrze zdarzeń). Jeżeli chcemy dokonać jakichkolwiek zmian w konfiguracji układu, otrzymać raport itp. z numeru telefonu, który nie jest zapisany w pamięci urządzenia należy przed każdą komendą wprowadzić sekwencję; hasło/spacja i żądany parametr. Np. raport 1234/spacja/RR lub po zmianie hasła np. 5678/spacja/RR. PRZYKŁADOWA KOMENDA SMS HASŁO DOSTEPU KOMENDA SMS lub po zmianie hasła dostępu HASŁO DOSTEPU KOMENDA SMS 18. WIADOMOŚCI SIECIOWE Jeżeli użytkownik ma potrzebę otrzymywania wiadomości sieciowych z karty SIM jaka została zainstalowana w urządzeniu, np. w przypadku korzystania z kart pre-paid ma możliwość włączenia tej funkcji poprzez komendę WS (Wiadomości Sieciowe) ON lub OFF. Wiadomości będą przekierowane wyłącznie na numer telefonu wpisany w pozycji 1 listy numerów. KOMENDA SMS WIADOMOŚCI SIECIOWE WŁĄCZONE W S O N KOMENDA SMS WIADOMOŚCI SIECIOWE WYŁĄCZONE W S O F F

24 22 GSMTRONIK 19. FUNKCJA BRAMY Funkcja bramy -- do doskonałe rozwiązanie na otwieranie bramy wjazdowej itp. poprzez wykonanie połączenia na numer telefonu przypisany do zainstalowanej w module karty SIM. Układ otrzymując impuls połączenia, załączy wyjście (przekaźnik) nr 8 na (czas trwania tego połączenia) tylko wtedy, gdy dzwoniący numer jest zapisany w pamięci. Dzięki tej funkcji zdalnie otworzymy bramę, drzwi garażowe, itp. W ten prosty sposób można zminimalizować koszty zakupu dodatkowych pilotów do bramy wjazdowej. Zamykanie bramy można realizować poprzez wykorzystanie dowolnego wyjścia przekaźnikowego --wg.opisu str.5 pkt.4 Zaletą tej funkcji jest brak kosztów związanych z połączeniem. Niezrealizowane połączenie nic nie kosztuje. Aby aktywować funkcję bramy należy wysłać komendę SMS o treści FBZ (Funkcja Bramy Załącz). Dezaktywacja polega na wysłaniu polecenia SMS o treści FBW (Funkcja Bramy Wyłącz). KOMENDA SMS FUNKCJA BRAMY ZAŁĄCZ F B Z KOMENDA SMS FUNKCJA BRAMY WYŁĄCZ F B W Uwaga: Funkcja bramy będzie nieaktywna jeżeli korzystamy z zastrzeżonego numeru telefonu. 20. FUNKCJA AUTOSTEROWANIE Funkcja autosterowanie to prosty sposób na automatyczne wyzwolenie przekaźnika wyjściowego układu w odpowiedzi na otrzymany sygnał z wejścia układu. Tym samym GSMTRONIK może służyć jako dodatkowe zabezpieczenie dla centrali alarmowej jak również może pracować jako układ niezależny od centrali lub beckup. Odpowiednia konfiguracja układu przypisuje sygnały otrzymane z wejścia do konkretnego wyjścia przekażnikowego. Cyfra 1 oznacza aktywację,cyfra 0 -bez zmian. Fabryczne ustawienie układu to co oznacza brak aktywacji wyjść względem sygnałów wejściowych.

25 GSMTRONIK 23 PRZYKŁADOWA KOMENDA SMS A S Wysłanie powyższej komendy spowoduje: w przypadku zwarcia wejścia 4 załączenie przekażnika wyjściowego nr. 4 w przypadku zwarcia wejścia 5 załączenie przekażnika wyjściowego nr. 5 w przypadku zwarcia wejścia 7 załączenie przekażnika wyjściowego nr. 7 Uwaga: oznacza w zapisie SMS spację UWAGA!!! WAŻNE!!! Układ GSMTRONIK realizuje wszystkie opisane w niniejszej instrukcji funkcje. Należy zwrócić szczególna uwagę na podłączanie urządzeń dodatkowych jak czujniki, sterowniki itp. Podczas realizacji funkcji informacyjnej z jednego z wejść po zaistnieniu zdarzenia układ podczas wykonywania powiadomień sms może przez okres kilku sekund nie reagować na sygnały z kolejnych wejść sygnałowych, dlatego też należy zapewnić odpowiednio długi czas zwarcia ( lub rozwarcia) w celu uzyskania gwarancji otrzymania powiadomienia. Czas potrzebny na zawiadomienie 8 użytkowników o zaistniałym zdarzeniu wynosi ok sek. Zalecamy aby sygnały zwarciowe przekraczały ten zakres do wartości ok. 15 sekund. Przegląd raportu zdarzeń Przegląd raportu zdarzeń możliwy jest tylko z poziomu urządzenia GSMTRONIK. Klawiatura sterowania rejestrem zdarzeń znajduje się pod panelem głównym urządzenia. Aby wejść do menu rejestru zdarzeń należy nacisnąć i przytrzymać przycisk R1 dłużej niż 2 sekundy. Funkcje rejestru wybiera się za pomocą przycisków: R2 przewiń do przodu R3 przewin do tyłu Wyjście z rejestru zdarzeń następuje po ponownym naciśnięciu przycisku R1.

26 24 GSMTRONIK Menu rejestru składa się z następujących funkcji: Liczba cykli włącz/wyłącz urządzenie Liczba resetów urządzenia Liczba odebranych przez urządzenie wiadomości SMS Liczba wysłanych przez urządzenie wiadomości SMS Liczba nie wysłanych przez urządzenie wiadomości SMS

27 GSMTRONIK 25 Po funkcji 5, następuje rejestr zapisanych w pamięci zdarzeń. Jako zdarzenie traktujemy wysłaną przez użytkownika komendę SMS oraz wykonanie tej komendy przez urządzenie GSMTRONIK (np.: zwarcie wejścia 3, temperatura obniżona, itp.). Na ekranie wyświetlacza pokazane są także informacje o dacie i godzinie zdarzenia, liczbie powiadomionych użytkowników oraz kolejnym numerze zdarzenia. Jednorazowe naciśnięcie przycisku R2 zmienia numer zdarzenia na kolejny. Przytrzymanie przycisku R2 zmienia numery zdarzeń o 20. Podobnie jest z cofnięciem numeru zdarzenia. Jednorazowe naciśnięcie przycisku R3 zmienia numer zdarzenia na poprzedni, natomiast przytrzymanie przycisku R3 zmienia numery zdarzeń o 20.

28 26 GSMTRONIK PARAMETRY TECHNICZNE Napięcie zasilania Un=12 V / DC Dedykowany zasilacz impulsowy 12V DC / 2 A U=11 V 14 V / DC min - max Pobór prądu: maksymalny podczas czuwania 200 ma Pobór prądu: maksymalny podczas nadawania 250mA (impulsowo do 2 A) Obciążalność prądowa zestyków przekaźnika max 5A Maksymalna moc łączeniowa w kategorii AC W Modem GSM Moduł GSM/GPRS trójzakresowy SMD - SIM300D Częstotliwość pracy modemu MHz Wilgotność względna RH = max (bez kondensacji) 90,00% Temperatura pracy -20 ºC 55 ºC Wymiary 159 x 90 x 58 Waga [-/+1] [mm] ~400 [g] GSMTRONIK - NIEZBĘDNIK NUMER TEL. GSM TREŚĆ SMS UKŁAD WYKONUJE W otrzymanej karcie proponujemy zapisanie odpowiednich komend sterujących naszym układem. Przechowywanie karty w naszym portfelu w prosty sposób przypomni nam jak postąpić w razie potrzeby.

29 GSMTRONIK 27 Szybka pomoc techniczna on-line Wyślij na adres: W treści opisz problem z urządzeniem bądź jego konfiguracją, oraz podaj adres zwrotny i numer telefonu komórkowego. W odpowiedzi na skrzynkę pocztową lub SMS-em otrzymasz informacje z opisem rozwiązania problemu. Będziemy wdzięczni za przesyłanie wszelkich uwag, propozycji i spostrzeżeń dotyczących układu GSMTRONIK. Zapraszamy na stronę Na życzenie wykonujemy specjalne dedykowane modyfikacje układu pod indywidualne konfiguracje i potrzeby klienta, np.: większa ilość czujników, zwiększona ilość numerów telefonicznych współpracujących z układem GSMTRONIK, większa ilość wejść oraz wyjść, itp. Na życzenie klienta kompletujemy i dostarczamy urządzenia opcjonalne wraz z dokładnym i opisanym schematem połączeniowym. Na życzenie klienta jednorazowo wykonujemy zdalną konfigurację urządzenia po wcześniejszym przesłaniu wypełnionej karty programowania. Wszelkie informacje na stronie internetowej

30 28 GSMTRONIK PRZYKŁADOWE SCHEMATY POŁACZENIOWE UKŁADU 1. GSMTRONIK

31 GSMTRONIK 29 Symbolika modeli POŁĄCZENIA CZUJNIKÓW Z UKŁADEM GSMTRONIK Połączenie układu z czujnikami temperatury lub (i) wilgotności oraz IRDA: - w przypadku długości przewodów do 25 m możemy zastosować przewód domofonowy, telefoniczny lub inny słaboprądowy sterowniczy. - w przypadku długości przewodów powyżej 25 m zalecamy stosowanie przewodów ekranowanych np. 2 x 0,5 mm + ekran w takim przypadku ekran podłączamy do masy układu. Zalecany standardowy przewód mikrofonowy. Testowana długość przewodów dla każdego czujnika 50 mb. Przekroczenie dopuszczalnej długości przewodu lub duża ilość zakłóceń elektromagnetycznych spowoduje brak odczytu danych (np.temperatura) na wyświetlaczu układu lub niewłaściwą pracę termostatu. W przypadku wykonywania instalacji w pomieszczeniach technicznych, komputerowych zalecamy stosowanie wyłącznie przewodów ekranowanych.

32 30 GSMTRONIK Producent: F.H.U. Ralph Ul.Owocowa Kraków Tel.: Fax: biuro@ralph.pl
