IP65. SmartControl - Karta katalogowa

Transkrypt

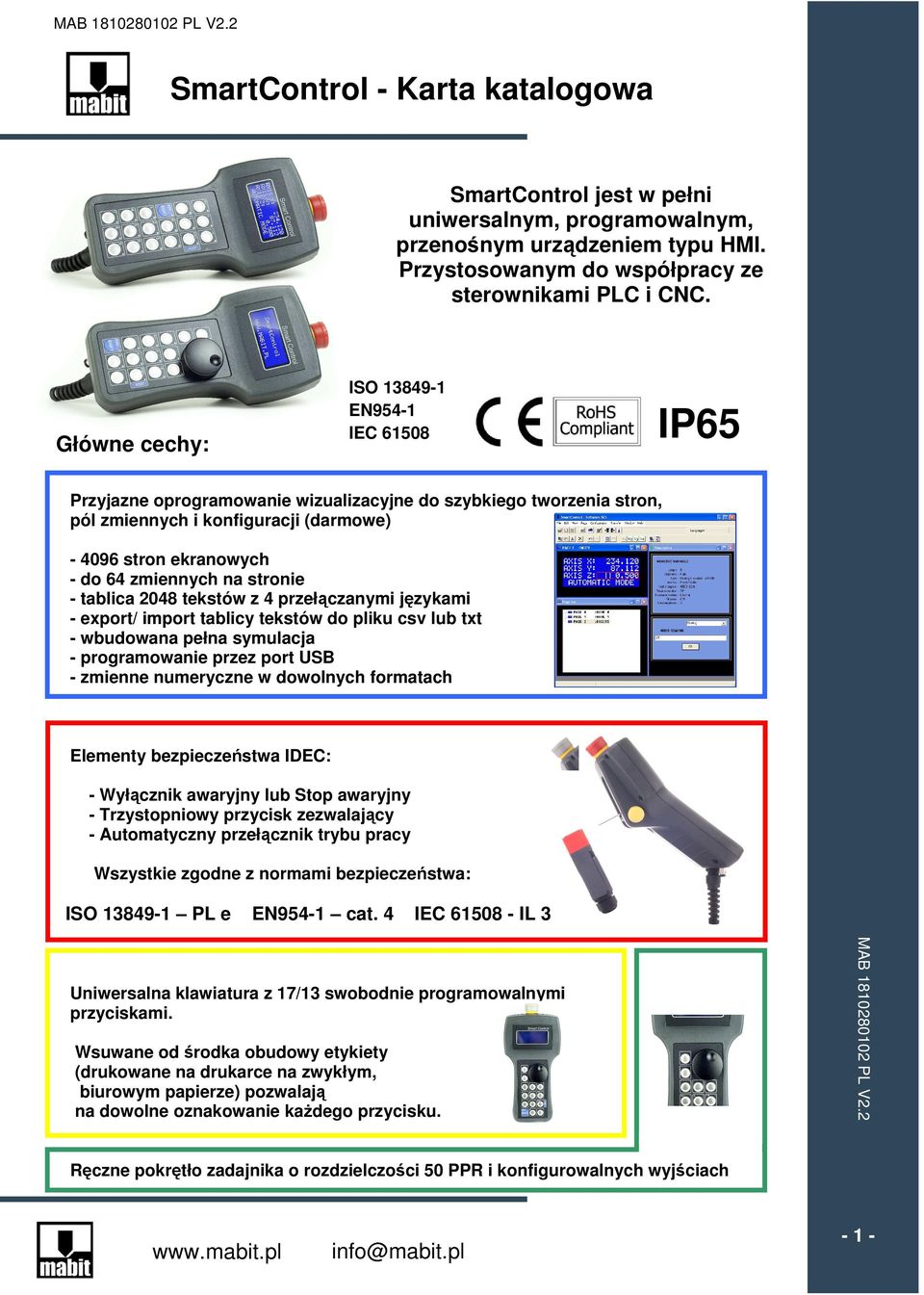

1 SmartControl - Karta katalogowa SmartControl jest w pełni uniwersalnym, programowalnym, przenośnym urządzeniem typu HMI. Przystosowanym do współpracy ze sterownikami PLC i CNC. ISO EN954-1 IEC Główne cechy: IP65 Przyjazne oprogramowanie wizualizacyjne do szybkiego tworzenia stron, pól zmiennych i konfiguracji (darmowe) stron ekranowych - do 64 zmiennych na stronie - tablica 2048 tekstów z 4 przełączanymi językami - export/ import tablicy tekstów do pliku csv lub txt - wbudowana pełna symulacja - programowanie przez port USB - zmienne numeryczne w dowolnych formatach Elementy bezpieczeństwa IDEC: - Wyłącznik awaryjny lub Stop awaryjny - Trzystopniowy przycisk zezwalający - Automatyczny przełącznik trybu pracy Wszystkie zgodne z normami bezpieczeństwa: ISO PL e EN954-1 cat. 4 IEC IL 3 Wsuwane od środka obudowy etykiety (drukowane na drukarce na zwykłym, biurowym papierze) pozwalają na dowolne oznakowanie każdego przycisku. Uniwersalna klawiatura z 17/13 swobodnie programowalnymi przyciskami. Ręczne pokrętło zadajnika o rozdzielczości 50 PPR i konfigurowalnych wyjściach -1-

2 Modele/ numery katalogowe: Wygląd Numer katalogowy Wyłącznik awaryjny/ Stop awaryjny SC5-R-E-A SC5-R-E-M Rodzaj mocowania Klucz do automatycznego przełącznika trybu pracy ( przełącznik zamawiany osobno ) Hak z magnesem SC5-R-E-W Hak bez magnesu SC5-R-N-M Hak z magnesem SC5-R-N-W Hak bez magnesu SC5-G-E-A Klucz do automatycznego przełącznika trybu pracy ( przełącznik zamawiany osobno ) SC5-G-E-M Hak z magnesem SC5-G-E-W Hak bez magnesu SC5-G-N-M Hak z magnesem SC5-G-N-W Hak bez magnesu Pokrętło ręczne Przycisk zezwalający -2-

3 Wygląd Numer katalogowy Wyłącznik awaryjny/ Stop awaryjny SC5-R-E-A-ENC SC5-R-E-M-ENC Przycisk zezwalający Pokrętło ręczne Rodzaj mocowania Klucz do automatycznego przełącznika trybu pracy ( przełącznik zamawiany osobno ) Hak z magnesem SC5-R-E-W-ENC Hak bez magnesu SC5-R-N-M-ENC Hak z magnesem SC5-R-N-W-ENC Hak bez magnesu SC5-G-E-M-ENC Hak z magnesem SC5-G-E-W-ENC Hak bez magnesu SC5-G-N-M-ENC Hak z magnesem SC5-G-N-W-ENC Hak bez magnesu SC5-G-E-A-ENC Klucz do automatycznego przełącznika trybu pracy ( przełącznik zamawiany osobno ) Powyższe zdjęcia są dostępne na naszej stronie w wersji 3D. -3-

4 Akcesoria: Wygląd Numer katalogowy Opis SC5-PROG Kabel USB do programowania SC5-INT Interfejs rozdzielający sygnały i zasilanie w szafie rozdzielczej, do montażu na szynie DIN SC5-CAB-N-AAA Kabel do połączenia SmartControl z maszyną, bez wtyczek zakończony wolnymi przewodami z przepustem kablowym ( AAA oznacza długość w cm ) [ 1500 = 15m ] SC5-CAB-S-AAA Kabel do połączenia SmartControl z maszyną, z wtyczką 26pinową do podłączenia interfejsu SC5-INT oraz przepustem ( AAA oznacza długość w cm ) [ 1500 = 15m ] SC5-CAB-D-AAA-BBB Dwuczęściowy kabel do połączenia SmartControl z maszyną, z wtyczką IP67 D-sub, gniazdem do zamocowania na szafie rozdzielczej oraz wtyczką 26pinową do podłączenia interfejsu SC5-INT ( AAA oznacza długość w cm od SmartControl do gniazda, BBB długość w cm od gniazda do interfejsu SC5-INT ) [ 1500 = 15m ] SC5-AUT Automatyczny przełącznik zmiany trybu pracy maszyny (przełącznik mocuje się na stałe poza strefą niebezpieczną, po zdjęciu SmartControl z przełącznika maszyna przechodzi na sterowanie ręczne i konieczne staje się używanie przycisku zezwalającego np. do uruchamiania napędów). Zawiera przepust kablowy

5 Dane techniczne SmartControl: SC5-R-E-A SC5-R-E-A- ENC SC5-G-E-A SC5-G-E-A-ENC SC5-R-E-M SC5-R-E-M-ENC SC5-G-E-M SC5-G-E-M-ENC SC5-R-E-W SC5-R-E-W-ENC SC5-G-E-W SC5-G-E-W-ENC SC5-R-N-M SC5-R-N-M-ENC SC5-G-N-M SC5-G-N-M-ENC SC5-R-N-W SC5-R-N-W-ENC SC5-G-N-W SC5-G-N-W-ENC Napięcie nominalne Napięcie dopuszczalne Maksymalny prąd zasilania Maksymalna pobierana moc Dopuszczalna przerwa w zasilaniu Wytrzymałość izolacji Rezystancja izolacji 24V DC 10 do 40V DC 100mA (10V DC) 60mA (24V DC) 1,5 W ( 24V DC ) 10ms ( przy 24V DC ) 1000V AC, 1 minuta Minimum 10MΩ Prąd udarowy Maksimum 10A (24V DC) Przekrój przewodu zasilania AWG26 AWG24 0,14mm² 0,5mm² Temperatura pracy 5 do 40 C Temperatura przechowywania -40 do +70 C Wilgotność względna 10 do 95% (IEC ) bez kondensacji Wysokość użytkowania 0 do 2000m Poziom zanieczyszczeń 3 Stopień ochrony Przekrój przewodów sygnałowych Odporność na wibracje Odporność na wstrząsy Interfejsy AWG26 AWG24 IP65 (IEC60529) 0,14mm² 0,5mm² 5 do 8,4Hz - amplituda 3,5mm, 8,4 do 150Hz przyspieszenie 1G (IEC ) 15G, 11ms, pół sinusoidy, w każdej z trzech prostopadłych osi 1 RS RS485/422/485 4W Protokoły komunikacyjne BALDOR HCP1 (MASTER) BALDOR HCP2 (MASTER) FATEK PROTOCOL MODBUS RTU (MASTER) MODBUS RTU (SLAVE) Dowolny protokół na życzenie Prędkość transmisji (baud) 19200, 38400, 57600, Wyświetlacz 4 x 16 znaków, niebieskie tło, białe znaki Ilość stron ekranowych 4096 Ilość tekstów 2048 x 4 języki Ilość zmiennych na stronę max 64 Waga (bez kabla) 530g 550g 525g 545g 520g Waga (bez kabla) wersja z pokrętłem (ENC) 590g 610g 585g 605g 580g - 5 -

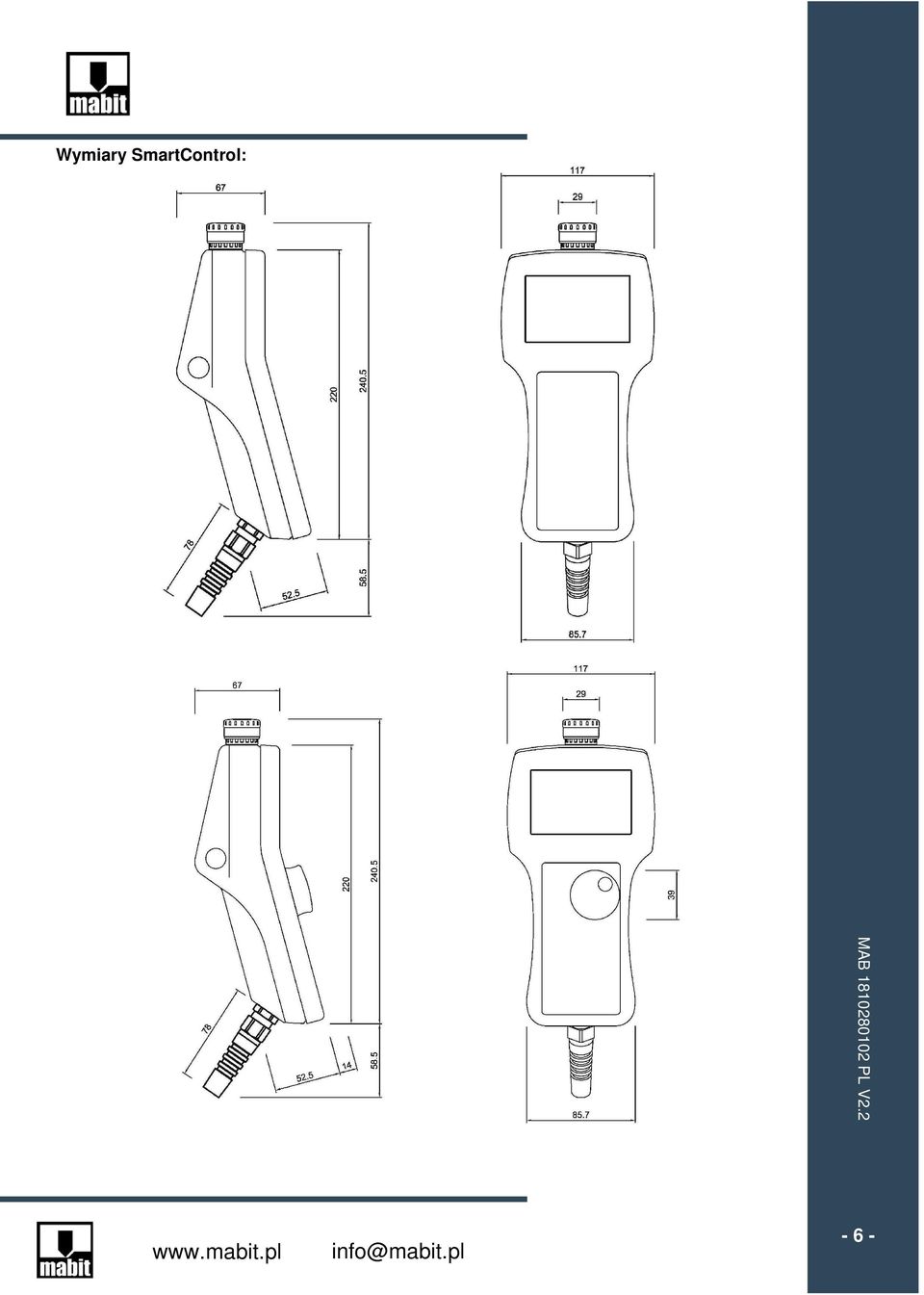

6 Wymiary SmartControl: - 6 -

7 Terminale przyłączeniowe z zaciskami sprężynowymi: - 7 -

8 Dane techniczne pokrętła ręcznego : SC ENC Rozdzielczość 50 PPR ( przy rozpoznaniu każdego zbocza - x4 ) Tryby pracy 1-Fazowy kwadraturowy A/B 2-STEP/DIR 3-UP/DOWN ( wybierane zworkami ) Typ wyjścia 1- Nadajniki linii RS V (push-pull) 3-24V (push-pull) ( wybierane zworkami ) - 8 -

9 Dane techniczne wbudowanego wyłącznika awaryjnego/ stopu (IDEC) : SC5-R-E-A SC5-R-E-M SC5-R-E-W SC5-R-N-M SC5-R-N-W SC5-R-E-A-ENC SC5-R-E-M-ENC SC5-R-E-W-ENC SC5-R-N-M-ENC SC5-R-N-W-ENC SC5-G-E-A SC5-G-E-M SC5-G-E-W SC5-G-N-M SC5-G-N-W SC5-G-E-A-ENC SC5-G-E-M-ENC SC5-G-E-W-ENC SC5-G-N-M-ENC SC5-G-N-W-ENC Wyłącznik Awaryjny/ Stopu (IDEC) nr katalogowy producenta XA1E-BV3U02R XA1E-BV3U02N Zgodne z normami UL508 CSA C22.2 No.14 IEC EN IEC EN JIS C UL508 CSA C22.2 No.14 IEC EN JIS C Normy aplikacyjne ISO / EN292 IEC / EN ISO EN954-1 IEC Średnica przycisku 29mm Rezystancja kontaktów Impuls napięcia udarowego Częstotliwość operacji Trwałość 50mΩ max 2,5 kv 900 / godz. max. Mechaniczna Elektryczna (24V DC, 100mA) Zalecany bezpiecznik obwodu wyłącznika awaryjnego/stopu Warunkowy prąd zwarciowy Napięcie nominalne Liczba styków 250V/10A ( Typ am IEC /IEC ) 1000A 24V DC 2NC Maksymalny prąd roboczy 2A - obciążenie rezystancyjne 1A obciążenie indukcyjne - 9 -

10 Dane techniczne wbudowanego przycisku zezwalającego (IDEC) : SC5-R-E-A SC5-R-E-M SC5-R-E-W SC5-G-E-A SC5-G-E-M SC5-G-E-W SC5-R-E-A-ENC SC5-R-E-M-ENC SC5-R-E-W-ENC SC5-G-E-A-ENC SC5-G-E-M-ENC SC5-G-E-W-ENC HE5B-M2PY Zgodne z normami IEC EN UL508 CSA C22.2, No. 14 JIS C Normy aplikacyjne ISO / EN292 IEC / EN ISO / pren ISO / EN 775, ANSI/RIA R15.06, ANSI B11.19 ISO EN954-1 IEC Rezystancja kontaktów 50mΩ max Impuls napięcia udarowego 1,5 kv Częstotliwość operacji 1200 / godz. max. Trwałość mechaniczna Pozycja : operacji minimum Pozycja : operacji minimum Trwałość elektryczna operacji minimum Zalecany bezpiecznik obwodu przycisku zezwalającego 250V/10A szybki Warunkowy prąd zwarciowy 50A Napięcie nominalne 24V DC Liczba styków 2NO Maksymalny prąd roboczy 1A - obciążenie rezystancyjne 0,7A obciążenie indukcyjne Przycisk zezwalający (IDEC) - nr katalogowy producenta

11 Dane techniczne kabla USB do programowania SC5-PROG: SC5-PROG Długość kabla Wtyk od strony PC Wtyk od strony SmartControl 175cm USB Typ A M8, męski 4 pin

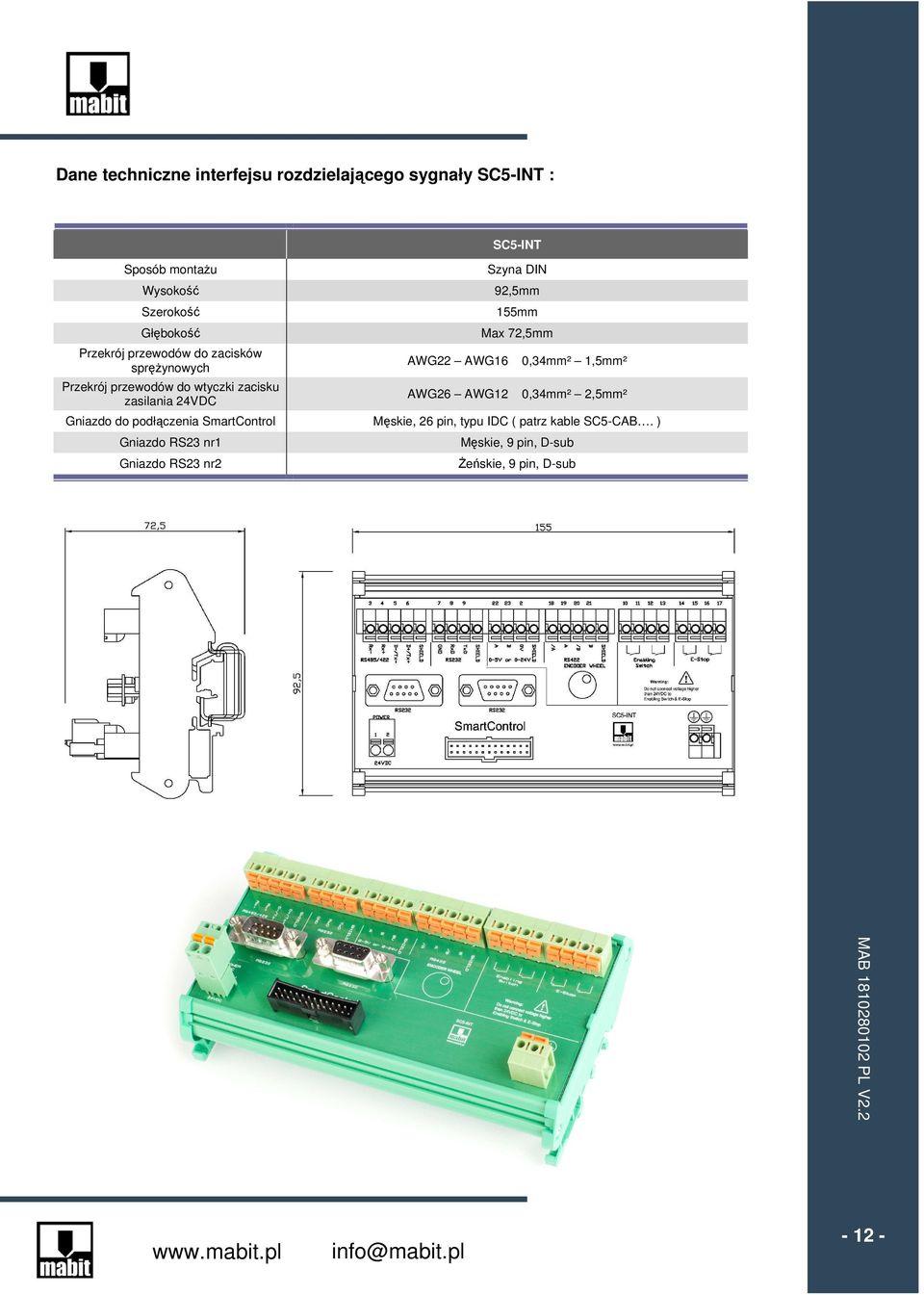

12 Dane techniczne interfejsu rozdzielającego sygnały SC5-INT : Sposób montażu Wysokość Szerokość Głębokość Przekrój przewodów do zacisków sprężynowych Przekrój przewodów do wtyczki zacisku zasilania 24VDC AWG22 AWG16 AWG26 AWG12 SC5-INT Szyna DIN 92,5mm 155mm Max 72,5mm 0,34mm² 1,5mm² 0,34mm² 2,5mm² Gniazdo do podłączenia SmartControl Męskie, 26 pin, typu IDC ( patrz kable SC5-CAB. ) Gniazdo RS23 nr1 Gniazdo RS23 nr2 Męskie, 9 pin, D-sub Żeńskie, 9 pin, D-sub

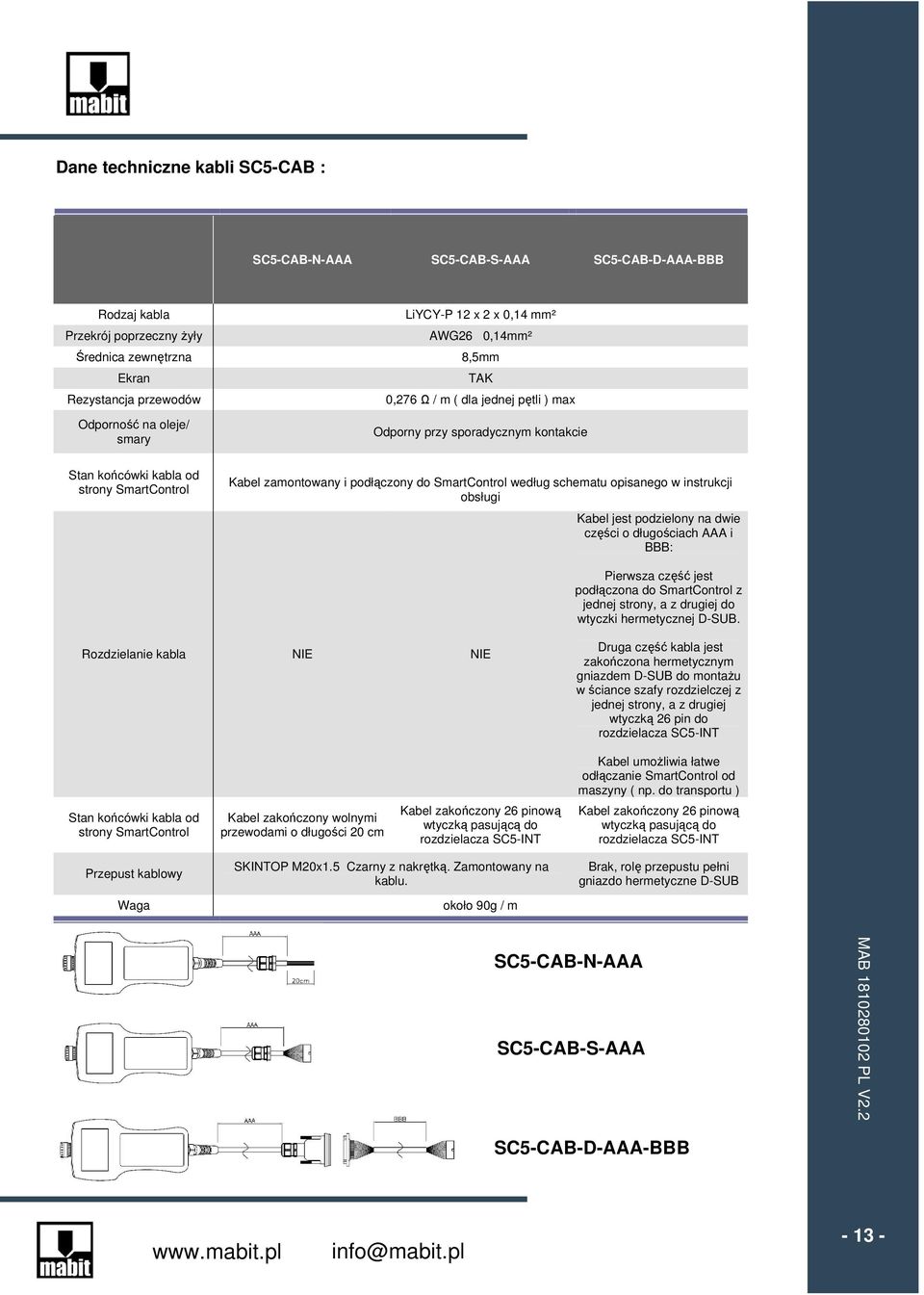

13 Dane techniczne kabli SC5-CAB : SC5-CAB-N-AAA SC5-CAB-S-AAA SC5-CAB-D-AAA-BBB Rodzaj kabla Przekrój poprzeczny żyły Średnica zewnętrzna Ekran Rezystancja przewodów Odporność na oleje/ smary LiYCY-P 12 x 2 x 0,14 mm² AWG26 0,14mm² 8,5mm 0,276 Ω / m ( dla jednej pętli ) max Odporny przy sporadycznym kontakcie Stan końcówki kabla od strony SmartControl Kabel zamontowany i podłączony do SmartControl według schematu opisanego w instrukcji obsługi Kabel jest podzielony na dwie części o długościach AAA i BBB: Pierwsza część jest podłączona do SmartControl z jednej strony, a z drugiej do wtyczki hermetycznej D-SUB. Rozdzielanie kabla Druga część kabla jest zakończona hermetycznym gniazdem D-SUB do montażu w ściance szafy rozdzielczej z jednej strony, a z drugiej wtyczką 26 pin do rozdzielacza SC5-INT Kabel umożliwia łatwe odłączanie SmartControl od maszyny ( np. do transportu ) Stan końcówki kabla od strony SmartControl Kabel zakończony wolnymi przewodami o długości 20 cm Kabel zakończony 26 pinową wtyczką pasującą do rozdzielacza SC5-INT Kabel zakończony 26 pinową wtyczką pasującą do rozdzielacza SC5-INT Przepust kablowy Waga SKINTOP M20x1.5 Czarny z nakrętką. Zamontowany na kablu. około 90g / m Brak, rolę przepustu pełni gniazdo hermetyczne D-SUB SC5-CAB-N-AAA SC5-CAB-S-AAA SC5-CAB-D-AAA-BBB

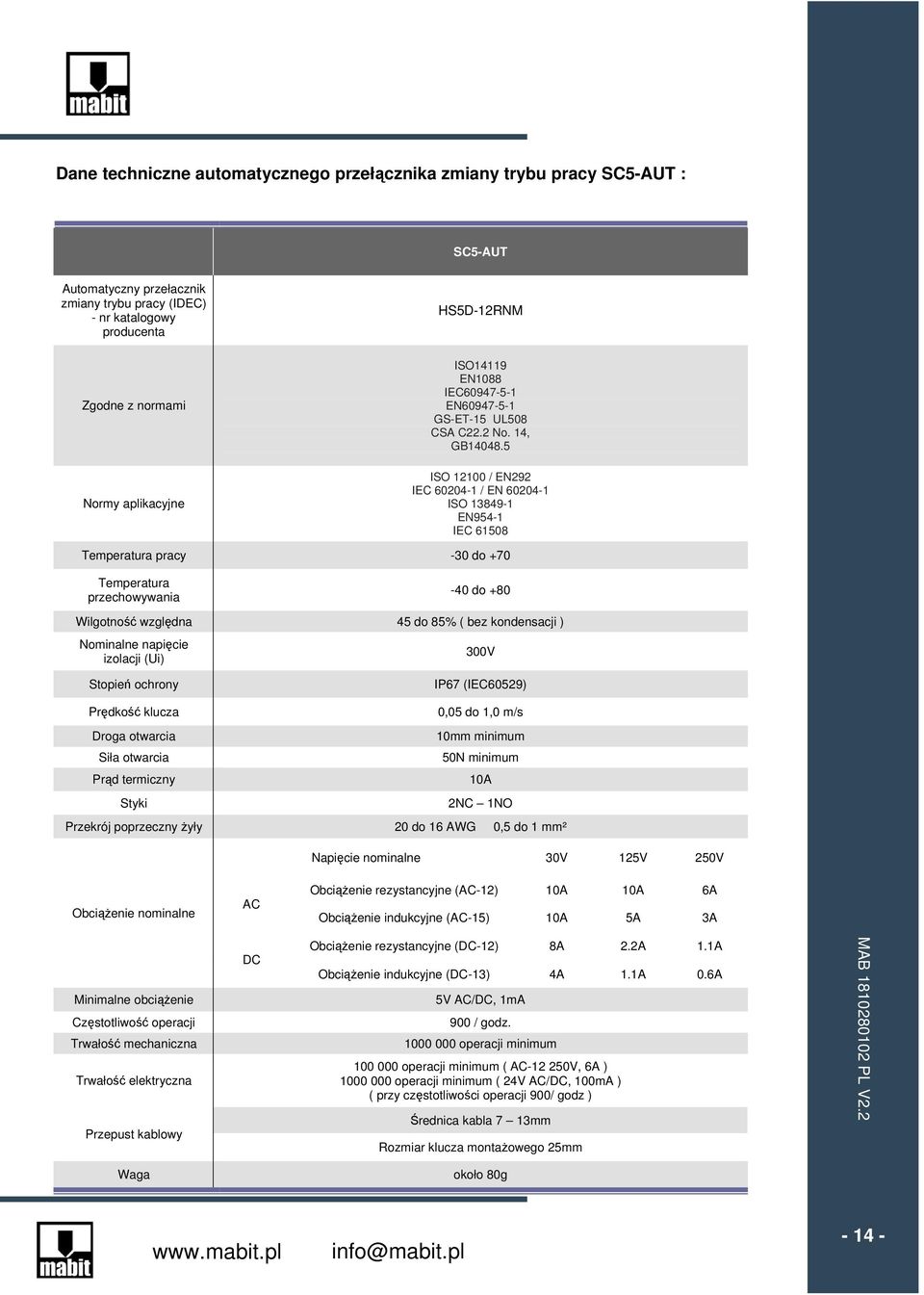

14 Dane techniczne automatycznego przełącznika zmiany trybu pracy SC5-AUT : SC5-AUT Automatyczny przełacznik zmiany trybu pracy (IDEC) - nr katalogowy producenta HS5D-12RNM Zgodne z normami Normy aplikacyjne ISO14119 EN1088 IEC EN GS-ET-15 UL508 CSA C22.2 No. 14, GB ISO / EN292 IEC / EN ISO EN954-1 IEC Temperatura pracy -30 do +70 Temperatura przechowywania -40 do +80 Wilgotność względna 45 do 85% ( bez kondensacji ) Nominalne napięcie izolacji (Ui) 300V Stopień ochrony IP67 (IEC60529) Prędkość klucza 0,05 do 1,0 m/s Droga otwarcia 10mm minimum Siła otwarcia 50N minimum Prąd termiczny 10A Styki 2NC 1NO Przekrój poprzeczny żyły 20 do 16 AWG 0,5 do 1 mm² Napięcie nominalne 30V 125V 250V Obciążenie nominalne AC Obciążenie rezystancyjne (AC-12) 10A 10A 6A Obciążenie indukcyjne (AC-15) 10A 5A 3A Minimalne obciążenie Częstotliwość operacji Trwałość mechaniczna Trwałość elektryczna Przepust kablowy DC Obciążenie rezystancyjne (DC-12) 8A 2.2A 1.1A Obciążenie indukcyjne (DC-13) 4A 1.1A 0.6A 5V AC/DC, 1mA 900 / godz operacji minimum operacji minimum ( AC V, 6A ) operacji minimum ( 24V AC/DC, 100mA ) ( przy częstotliwości operacji 900/ godz ) Średnica kabla 7 13mm Rozmiar klucza montażowego 25mm Waga około 80g

15 Przykłady logiki układu bezpieczeństwa z automatycznym przełącznikiem trybu sterowania: SC5-G-E-A Przykład 1 Zasilanie napędów maszyny SC5-R-E-A Przykład 2 Zasilanie napędów maszyny Główne zasilanie maszyny UWAGA: Przełącznik SC5-AUT musi być zamontowany poza obszarem niebezpiecznym!

16 NOTATKI:
