HiPath Cordless Enterprise Zintegrowane rozwiàzanie telefonii bezprzewodowej dla systemu HiPath 4000

Transkrypt

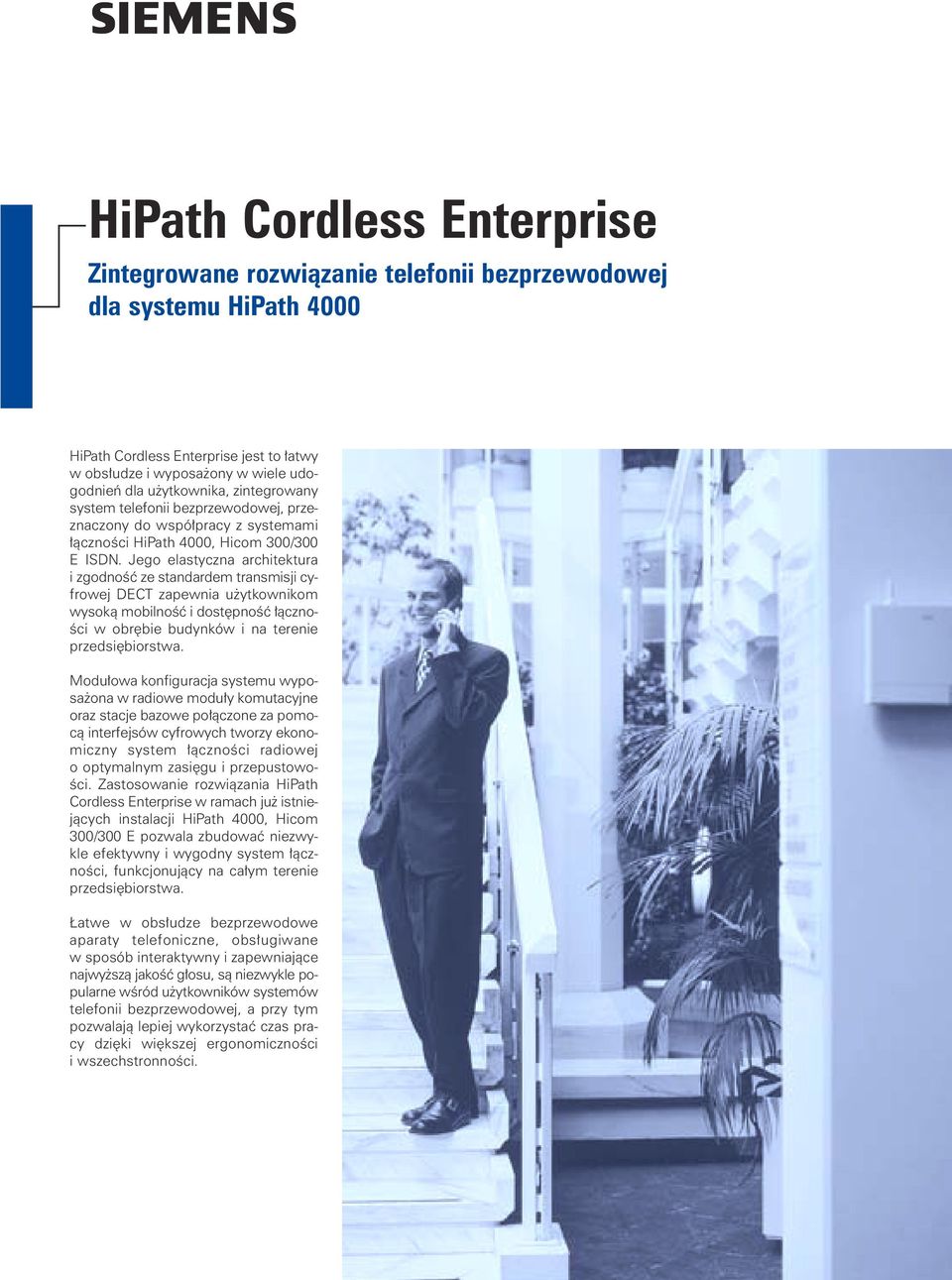

1 HiPath Cordless Enterprise Zintegrowane rozwiàzanie telefonii bezprzewodowej dla systemu HiPath 4000 HiPath Cordless Enterprise jest to atwy w obs udze i wyposa ony w wiele udogodnieƒ dla u ytkownika, zintegrowany system telefonii bezprzewodowej, przeznaczony do wspó pracy z systemami àcznoêci HiPath 4000, Hicom 300/300 E ISDN. Jego elastyczna architektura i zgodnoêç ze standardem transmisji cyfrowej DECT zapewnia u ytkownikom wysokà mobilnoêç i dost pnoêç àczno- Êci w obr bie budynków i na terenie przedsi biorstwa. Modu owa konfiguracja systemu wyposa ona w radiowe modu y komutacyjne oraz stacje bazowe po àczone za pomocà interfejsów cyfrowych tworzy ekonomiczny system àcznoêci radiowej o optymalnym zasi gu i przepustowo- Êci. Zastosowanie rozwiàzania HiPath Cordless Enterprise w ramach ju istniejàcych instalacji HiPath 4000, Hicom 300/300 E pozwala zbudowaç niezwykle efektywny i wygodny system àcznoêci, funkcjonujàcy na ca ym terenie przedsi biorstwa. atwe w obs udze bezprzewodowe aparaty telefoniczne, obs ugiwane w sposób interaktywny i zapewniajàce najwy szà jakoêç g osu, sà niezwykle popularne wêród u ytkowników systemów telefonii bezprzewodowej, a przy tym pozwalajà lepiej wykorzystaç czas pracy dzi ki wi kszej ergonomicznoêci i wszechstronnoêci.

2 Znaczàce korzyêci Charakterystyka KorzyÊci dla operatora wysoki poziom bezpieczeƒstwa inwestycji uzyskany dzi ki: cyfrowej technologii àcznoêci radiowej opartej na standardach DECT/GAP, modu owej budowie technicznej bazy systemu. ni sze wydatki inwestycyjne oraz ni sze koszty zarzàdzania i obs ugi systemu àcznoêci wynikajàce z: scentralizowanego zarzàdzania i obs ugi systemu, korzystnych cen aparatów GAP z rodziny Gigaset. zastosowanie technologii wielokomórkowej w celu zapewnienia optymalnego zasi gu w obr bie przedsi biorstwa wydajne stacje bazowe umo liwiajàce àcznoêç przy u yciu maks. 12 kana ów transmisyjnych. KorzyÊci dla u ytkownika roaming w obr bie ca ej sieci radiowej i funkcja przekazywania u ytkownika mi dzy stacjami bazowymi obszaru radiowego w systemach HiPath 4000, Hicom 300/300 E mo liwoêç wykorzystania wszystkich funkcji systemów HiPath i Hicom przez u ytkowników aparatów przeno- Ênych atwoêç obs ugi aparatów i korzystania z funkcji systemu zapewnienie prywatnoêci dzi ki zastosowaniu cyfrowej technologii transmisji g osu w systemie àcznoêci radiowej. System transmisji radiowej zastosowany w rozwiàzaniu HiPath Cordless Enterprise zbudowano w oparciu o standard DECT (Digital Enhanced Cordless Communication) ETSI, który jest uznanym na ca ym Êwiecie standardem telefonii bezprzewodowej. DECT zyska swà popularnoêç dzi ki temu, e standaryzacji systemów transmisyjnych towarzyszy- a standaryzacja funkcji komutacyjnych, uj tych pod nazwà GAP (Generic Access Profile). W oparciu o GAP mo na budowaç systemy àcznoêci wykorzystujàce bezprzewodowe aparaty telefoniczne i systemy radiowe oferowane przez ró nych producentów. Radiowy interfejs GAP mo e byç rozszerzony i przystosowany do wspó pracy z systemem HiPath Cordless Enterprise, co pozwala na uzyskanie wi kszej iloêci funkcji (np. sterowanie wyêwietlaczami). Ka da komórka radiowa posiada 120 kana ów w paêmie cz stotliwoêciowym o szerokoêci 20 MHz, umo liwiajàc ca kowite obj cie danego obszaru przy du- ym zag szczeniu u ytkowników sieci àcznoêciowej. Dynamiczny wybór kana- ów gwarantuje, e za ka dym razem aparat wykorzysta najlepszy z dost pnych kana ów radiowych, zapewniajàc wysokà jakoêç g osu bez koniecznoêci planowania podzia u cz stotliwoêci. Technologia wielokomórkowa i zasi g radiowy Poszczególne stacje bazowe majà zasi g do 50 metrów wewnàtrz budynków i do 300 metrów na zewnàtrz. Zastosowany system wielokomórkowy pozwala na obj cie ca ego terenu przedsi biorstwa sygna em radiowym o odpowiedniej jakoêci. Uzyskano to poprzez zastosowanie nak adania si poszczególnych komórek DECT, dzi ki czemu pozycja znajdujàcego si w ruchu abonenta jest przekazywana z jednej stacji bazowej do drugiej bez przerywania àcznoêci, a system automatycznie zapewnia ca y czas dost pnoêç aparatu dla po àczeƒ przychodzàcych i wychodzàcych (roaming). Dzi ki temu system HiPath Cordless Enterprise pozwala na utworzenie modu owej sieci àcznoêciowej, zapewniajàcej obj cie zasi giem radiowym ca ego terenu przedsi biorstwa, w àcznie z budynkami. Charakterystyka systemu z punktu widzenia u ytkownika Cyfrowy, radiowy standard DECT zapewnia u ytkownikom wysokà jakoêç g osu w systemie àcznoêci telefonicznej. DECT uniemo liwia w amanie si do sieci przedsi biorstwa nieupowa nionych u ytkowników aparatów bezprzewodowych. Funkcje roamingu i przekazywania mi dzy komórkami zapewniajà bezpoêredni kontakt z u ytkownikami systemu pod ich w asnym numerem na ca ym obszarze przedsi biorstwa, co pozwala, mi dzy innymi, na tworzenie po àczeƒ konferencyjnych, podobnie jak mi dzy u ytkownikami telefonów przewodowych. System HiPath Cordless Enterprise pozwala u ytkownikom na lepsze wykorzystanie czasu pracy, poniewa komunikowanie si w wielu sprawach nie wymaga sta ej obecnoêci na stanowisku pracy. Wszelkie procesy podejmowania decyzji, wymagajàce szybkoêci i sprawnoêci, mogà byç dzi ki temu realizowane znacznie szybciej. Kiedy u ytkownicy systemu znajdujà si w filii przedsi biorstwa, poza jego g ównym terenem, po àczenia do nich sà automatyczne kierowane do miejsca, gdzie przebywajà, pod warunkiem, e na danym terenie tak- e zainstalowano system HiPath Cordless Enterprise pod àczony do systemu znajdujàcego si w siedzibie g ównej firmy. W przypadku przeniesienia pracownika do innego miejsca pracy na terenie przedsi biorstwa nie jest konieczne kosztowne uk adanie po àczeƒ kablowych. U ytkownik aparatu bezprzewodowego musi tylko zainstalowaç adowark dla swego aparatu w nowym miejscu pracy. Bezprzewodowy aparat telefoniczny HiPath komunikuje si z u ytkownikiem w sposób interaktywny, sterowany przez system HiPath 4000/Hicom. U ytkownicy mogà dzi ki temu korzystaç z funkcji systemu HiPath (np. konsultacja, prze àczanie rozmów oczekujàcych, automatyczne oddzwanianie) równie atwo, kiedy si poruszajà, jak wtedy, gdy pracujà przy swoim biurku. W czasie gdy u ytkownik znajduje si poza zasi giem sygna u radiowego, system przechowuje maks. pi ç po àczeƒ przychodzàcych, wraz z numerami telefonów, w celu umo liwienia póêniejszego oddzwonienia. System HiPath Cordless Enterprise umo liwia zwi kszenie wydajnoêci pracy w przedsi biorstwie, zmniejszenie kosztów dzia alnoêci i popraw wizerunku firmy.

3 Opis produktu System HiPath Cordless Enterprise sk ada si z nast pujàcych elementów: radiowy modu komutacyjny SLC16, wewn trzne i zewn trzne stacje bazowe DECT, bezprzewodowe aparaty telefoniczne Gigaset 4000C, akcesoria. Radiowy modu komutacyjny SLC16 Radiowy modu komutacyjny SLC16 jest zintegrowanym elementem systemów HiPath 4000 i Hicom 300/300 E ISDN, realizujàcym sterowanie bezprzewodowych aparatów telefonicznych. Systemy HiPath/Hicom centralnie zarzàdzajà danymi abonenta oraz sà odpowiedzialne za ich funkcjonowanie i obs ug, co znacznie upraszcza zarzàdzanie systemem. Systemy HiPath 4000 i Hicom 300/300 E ISDN mogà wspó pracowaç z maks. 16 radiowymi modu ami komutacyjnymi SLC16, zale nie od konfiguracji. Modu y radiowe tworzà jednostki obs ugi dla bezprzewodowych aparatów telefonicznych. Ka dy modu SLC16 posiada 16 interfejsów UP0/E do pod àczania stacji bazowych DECT. Ka dy interfejs posiada cztery kana y g osowe o pr dkoêci przesy u 32 kbit/s. W sytuacji po- àczenia kilku systemów HiPath 4000 i Hicom 300/300 E/300H ISDN, istnieje mo liwoêç pracy do 120 modu ów SLC16 w jednej sieci bezprzewodowej w maks. 16 systemach. Sterowanie systemem jest w takim przypadku roz o one pomi dzy ró nymi modu ami. Modu y SLC16 zarzàdzajà aktualnà bazà danych u ytkowników i sterujà funkcjami mobilnoêci, takimi jak p ynne przekazywanie po àczeƒ w obr bie danego w z a lub punktu dost powego, oraz roaming w ramach ca ego systemu àcznoêci bezprzewodowej. Integracja modu ów SLC16 w systemie HiPath/Hicom zapewnia dost pnoêç wszystkich pod- àczonych aparatów bezprzewodowych do wszystkich funkcji systemu HiPath/Hicom. Stacja bazowa DECT Stacje bazowe tworzà komórki dla àcznoêci bezprzewodowej. Za ich poêrednictwem kana y g osowe interfejsu radiowego àczone sà z kana ami linii SCL16. Stacje bazowe mogà byç pod- àczone do systemów àcznoêci HiPath 4000 i Hicom 300/300 E ISDN za poêrednictwem od 1 do 3 interfejsów UP0/E. W pe ni wyposa one stacje bazowe mogà jednoczeênie przenosiç do 12 kana- ów g osowych do systemu. Zakres sygna u interfejsów UP0/E wynosi do 2000 metrów. Odleg oêç ta zale- y od typu zastosowanego kabla. Stacje bazowe mogà byç zasilane przez system HiPath/Hicom lub przez oddzielne zasilacze. Lokalizacja stacji bazowych jest okreêlana na podstawie pomiarów wykonywanych przez regionalny serwis Siemens oraz po wykonaniu procedur planowania sieci radiowej. Dla instalacji zewn trznych, stacje bazowe mogà byç umieszczane w ogrzewanych obudowach zewn trznych, chroniàcych przed niekorzystnymi wp ywami atmosferycznymi.

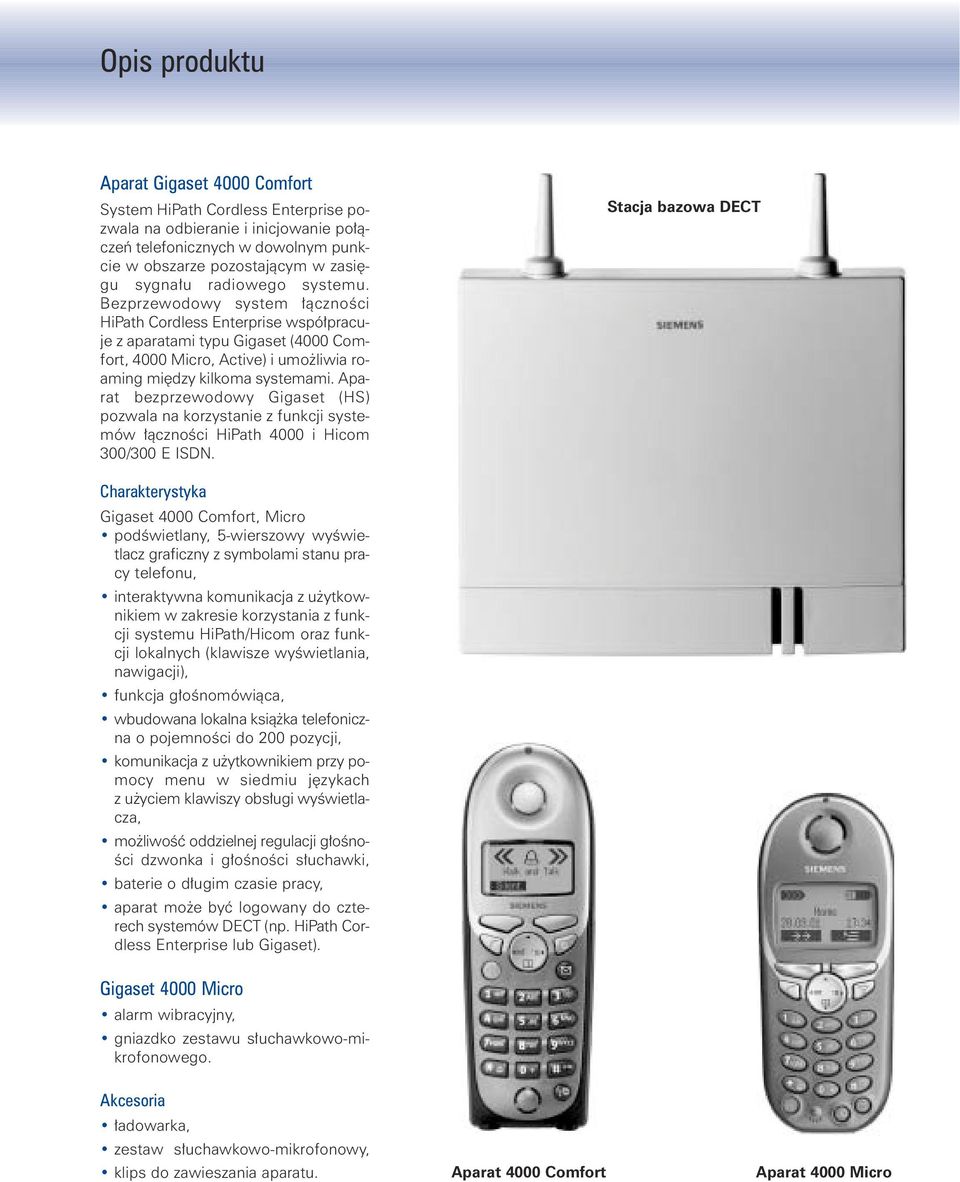

4 Opis produktu Aparat Gigaset 4000 Comfort System HiPath Cordless Enterprise pozwala na odbieranie i inicjowanie po àczeƒ telefonicznych w dowolnym punkcie w obszarze pozostajàcym w zasi gu sygna u radiowego systemu. Bezprzewodowy system àcznoêci HiPath Cordless Enterprise wspó pracuje z aparatami typu Gigaset (4000 Comfort, 4000 Micro, Active) i umo liwia roaming mi dzy kilkoma systemami. Aparat bezprzewodowy Gigaset (HS) pozwala na korzystanie z funkcji systemów àcznoêci HiPath 4000 i Hicom 300/300 E ISDN. Stacja bazowa DECT Charakterystyka Gigaset 4000 Comfort, Micro podêwietlany, 5-wierszowy wyêwietlacz graficzny z symbolami stanu pracy telefonu, interaktywna komunikacja z u ytkownikiem w zakresie korzystania z funkcji systemu HiPath/Hicom oraz funkcji lokalnych (klawisze wyêwietlania, nawigacji), funkcja g oênomówiàca, wbudowana lokalna ksià ka telefoniczna o pojemnoêci do 200 pozycji, komunikacja z u ytkownikiem przy pomocy menu w siedmiu j zykach z u yciem klawiszy obs ugi wyêwietlacza, mo liwoêç oddzielnej regulacji g oêno- Êci dzwonka i g oênoêci s uchawki, baterie o d ugim czasie pracy, aparat mo e byç logowany do czterech systemów DECT (np. HiPath Cordless Enterprise lub Gigaset). Gigaset 4000 Micro alarm wibracyjny, gniazdko zestawu s uchawkowo-mikrofonowego. Akcesoria adowarka, zestaw s uchawkowo-mikrofonowy, klips do zawieszania aparatu. Aparat 4000 Comfort Aparat 4000 Micro

5 Dane techniczne system Dane systemu Standard interfejsu radiowego DECT, GAP Pasmo cz stotliwoêci 1880 MHz do 1900 MHz 1910 MHz do 1930 MHz (alternatywnie) Liczba noênych 10 (cz stotliwoêci noêne mogà byç indywidualnie mieszane w systemie) Pasmo noênych 1728 MHz Transmisja MC (Multiple Carrier) TDMA (Time Division Multiple Access) TDD (Time Division Duplexing) Ramka TDMA 10 ms SzerokoÊç TDMA 0,417 ms Liczba szczelin w ramce 24 (12 kana ów z pe nym dupleksem) Ca kowita liczba kana ów 120 Pr dkoêç transmisji 1152 kbit/s Kodowanie g osu 32 kbit/s ADPCM (Adaptive Differential Pulse Code Modulation) Modulacja GFSK (Gaussian Filtered Frequency Shift Keying) Konfiguracja systemu Integracja z systemami HiPath 4000 V.1.0 lub wy szym Hicom 300 V3.6 lub wy szym Hicom 300 E V2.0 lub wy szym Hicom 300 H V1.0 lub wy szym Maks. liczba radiowych stacji komutacyjnych (modu ów) dla ka dego HiPath 4000/Hicom/sieci 16/120 Maks. liczba stacji bazowych dla ka dego HiPath 4000/Hicom/sieci 256/1920 Maks. liczba u ytkowników dla ka dego HiPath 4000/Hicom/sieci 1280/9600 Maks. liczba systemów HiPath Cordless Enterprise w sieci 16 Radiowy modu komutacyjny SLMC16 Interfejs liniowy typ: UP0/E liczba kana ów na interfejs liniowy: 4 kana y B, 32 kbit/s liczba interfejsów liniowych na ka dy modu SLMC16: 16 zasi g sygna u: do 2000 m (zale nie od typu kabla) Stacja bazowa DECT Interfejs liniowy typ: UP0/E liczba kana ów na interfejs liniowy: 4 kana y B, 32 kbit/s liczba interfejsów liniowych: maks. 3 Interfejs radiowy liczba jednoczeênie obs ugiwanych kana ów: maks. 12 Êrednia moc nadawcza: 10 mw na kana liczba anten: 2 pod àczane anteny zewn trzne: impedancja 50 ohm Dane ogólne wymiary (d. x sz. x g. w mm): 200 x 176 x 49 waga: 490 g zasilanie: zasilanie napi ciem 33 do 60 V DC z systemu HiPath/Hicom (SLC 16 lub zasilacza zewn trznego) moc pobierana: 4,5 W Obudowa zewn trzna wymiary (d. x sz. x g. w mm): 296 x 256 x 90 waga: 960 g zasilanie ogrzewacza: mo liwoêç zasilania z zewnàtrz przez zewn trzny zasilacz, odleg oêç od zasilacza zale y od typu kabla, lokalne zasilanie 220 V AC/48 V DC z u yciem oddzielnego zasilacza moc pobierana (ogrzewacz): 6 W Warunki pracy temperatura otoczenia: 40 C do +45 C wilgotnoêç wzgl dna: maks. 95%

6 Dane techniczne aparaty telefoniczne Aparat Gigaset 4000 Comfort Roaming roaming obs ugiwany w asynchronicznych stacjach bazowych Ârednia moc nadawcza 10 mw Czasy pracy aparatu czas gotowoêci do 400 godzin (NiMH 1500 mah) czas rozmowy do 34 godzin (NiMH 1500 mah) 155,5 x 53,6 x 36,2 Waga z bateriami: 150 g Temperatura pracy 0 C do +45 C WyÊwietlacz graficzny modu LCD Regulacja aparatu g oênoêç dzwonka (5 poziomów) ton dzwonka (5 poziomów) Inne wbudowana elektroniczna ksià ka telefoniczna na maks. 200 pozycji ponowne wybieranie ostatnich 5 numerów telefonicznych adowarka 4000L Zastosowanie podstawka do aparatu 4000C adowanie baterii aparatu Czas adowania baterii NiMH (1500 mah) 8 do 9 godzin Zasilacz zasilacz wtyczkowy 220/230 V AC zasilacz wtyczkowy 110 V AC 103,7 x 80,7 x 39,6 Aparat Gigaset 4000 Micro Czasy pracy aparatu czas gotowoêci do 250 godzin (NiMH) czas rozmowy do 15 godzin (NiMH) 112,5 x 45,1 x 24,7 Waga z bateriami: 10 g Temperatura pracy 0 C do +45 C WyÊwietlacz graficzny modu LCD Regulacja aparatu g oênoêç dzwonka (5 poziomów) ton dzwonka (5 poziomów) Inne wbudowana elektroniczna ksià ka telefoniczna na maks. 200 pozycji ponowne wybieranie ostatnich 5 numerów telefonicznych adowarka Zastosowanie podstawka do aparatu 4000 Micro adowanie baterii aparatu Czas adowania baterii NiMH (1500 mah) 8 do 9 godzin Zasilacz zasilacz wtyczkowy 220/230 V AC zasilacz wtyczkowy 110 V AC 81,4 x 87,1 x 26,3 Gigaset 4000 Comfort z adowarkà Gigaset 4000 Micro z adowarkà Informacje zawarte w niniejszym dokumencie zawierajà tylko ogólne opisy i charakterystyki parametrów, które nie zawsze dotyczà rzeczywistych zastosowaƒ w opisany tutaj sposób, lub które mogà ulec zmianie w trakcie prac rozwojowych nad produktami. Dost pnoêç produktów i ich parametry techniczne mogà ulec zmianie bez uprzedzenia. Nr A31002-G2100-A Wydrukowano w Polsce Mo liwoêci techniczne i zmiany dostaw zastrze one Siemens Sp. z o.o. Information and Communication Networks ul. upnicza Warszawa
