5 Spis treści Wstęp Klasy efektywności energetycznej...6 Przegląd central wentylacyjnych...10 Opcje sterowania central wentylacyjnych Comfoir Q...11 Centrale wentylacyjne ComfoSpot Comfoir Comfoir 180 / ComfoD Comfoir Novus 300/ Comfoir 350/450/550 Basic Comfoir Q350/450/ Gruntowe wymienniki ciepła ComfoFond-L Q TR ComfoFond-L Q ST kcesoria - przepustnice, czujnik NTC Centrale wentylacyjne Comfoir XL oraz akcesoria Zehnder Comfoir XL Wentylacja wywiewna Centrala wywiewna ComfoFan S Wentylatory łazienkowe i kuchenne Systemy dystrybucji powietrza Kompaktowy system dystrybucji powietrza Modułowy system przyłączeniowy - ComfoWell Elementy systemu dystrybucji powietrza - InFloor Elementy systemu dystrybucji powietrza - OnFloor Elementy systemu dystrybucji Wymagane elementy do podłączenia central wentylacyjnych ComfoPipe Plus ComfoPipe Compact Elastyczne kanały powietrzne Pozostałe elementy systemu dystrybucji Pakiety Elementy systemu dystrybucji powietrza Wymiary urządzeń Wymiary Comfoir Q 350/450/ Wymiary Comfoir 350/450/ Wymiary Novus 300/ Wymiary Comfoir Wymiary Comfoir Wymiary Comfoir Wymiary ComfoFan S Wymiary ComfoFond-L Q TR/ST Warunki gwarancji Warunki przedłużonej 5-letniej gwarancji Warunki gwarancji na wyroby marki Zehnder Ogólne zasady realizacji zamówień, dostaw oraz zwrotów Serwis Usługi serwisowe

6 Klasy efektywności energetycznej Centrale wentylacyjne klasyfikowane są w danej klasie efektywności energetycznej na podstawie jednostkowego zużycia energii, obliczonego w oparciu o warunki klimatu umiarkowanego. Im wyższa wartość (ujemna), tym wiecej energii pierwotnej zaoszczędzone, a zatem wyższa klasa energetyczna urzadzenia. Wiekszość central wentylacyjnych firmy Zehnder jest sklasyfikowana w najwyższej klasie efektywnosci +. Wybrany sposób sterowania urządzeniami również wpływa na tę klasyfikacje. Przykładowo, połączenie jednostki Zehnder Comfoir 200 ze sterownikiem Zehnder ComfoSense daje klasę energetyczną. W innym przypadku, np. zastosowanie sterowania z czujnikami CO 2, gdzie przepływ powietrza jest dostosowywany automatycznie, dzięki czemu urządzenie osiąga klasę +. Na etykiecie znajdują się również informacje o maksymalnej wydajności powietrza oraz o emitowanym hałasie (mierzonym przy 70% maksymalnej wydajności) przez urządzenie. Powyższe parametry stosuje się tylko do hałasu emitowanego z obudowy. Dzwięk przenoszony przez system wentylacji komfortowej i dystrybucji powietrza jest w rzeczywistości dużo niższy. Klasy efektywności energetycznej w skrócie: alfabetyczna klasyfikacja klas efektywności energetycznej od + do G, jednostkowe zużycie energii JZE oznacza współczynnik wyrażający wartość energii zużytej do celów wentylacji na metr kwadratowy ogrzewanej powierzchni mieszkania lub budynku, większość central wentylacyjnych firmy Zehnder zalicza sie do klasy +. Strumień objętości powietrza, odzysk ciepła oraz wilgoci, wentylatory, sterowanie wpływaja na klasę efektywności energetycznej. Producent Klasa energetyczna Zehnder Comfoir 200 PL Luxe VV Kod artykułu Efektywność energetyczna Klasa JZE (SEC) JZE (SEC) kwh/m 2 a + (najwyższa efektywność) SEC < SEC < 34 B 34 SEC < 26 C 26 SEC < 23 D 23 SEC < 20 E 20 SEC < 10 F 10 SEC < 0 Poziom mocy akustycznej L W db 40 db 230 m 3 /h Maksymalny przepływ powietrza m 3 /h G (najniższa efektywność) SEC - Specific Energy Consumption JZE - Jednostkowe zużycie energii 0 SEC SEC = 0 jest równoważne wentylacji okiennej, SEC = - 42 oznacza oszczędność energii pierwotnej 6

7 Przegląd klas efektywności energetycznej 1) Centrala wentylacyjna Nr artytkułu Sterowanie lokalne Option Box Sterowanie centralne Sterowanie czasowe Sterowanie ręczne 2 x czujnik CO Czujnik CO i Czujnik wilgotności x czujnik wilgotności Bez dodatkowego wyposażenia Bez dodatkowego wyposażenia Bez dodatkowego wyposażenia Comfoir Q350 Basic TR Comfoir Q350 TR Comfoir Q350 TR entalpiczny Comfoir Q450 Basic ST Comfoir Q450 ST Comfoir Q450 ST entalpiczny Comfoir Q600 ST Comfoir Q600 ST entalpiczny B B 1) Klasy efektywności energetycznej zgodnie z dyrektywą 2009/125/WE z rozporządzeniem UE nr 1253/

8 Przegląd klas efektywności energetycznej 1) Centrala wentylacyjna (jednostki decentralne) Nr artytkułu Sterowanie lokalne Sterowanie ręczne Płyta sterowania z czujnikiem wilgotności Płyta sterowania z czujnikiem wilgotności i LZO (VOC) Płyta sterowania z czujnikami wilgotności i CO ComfoSpot B 2) Comfoir B 2, 3) Centrala wentylacyjna Nr artytkułu Sterowanie lokalne Sterowanie centralne Sterowanie czasowe Sterowanie ręczne 2 x czujnik CO Czujnik CO i Czujnik wilgotności x czujnik wilgotności Czujnik CO lub Czujnik wilgotności ComfoSense Przełącznik S 0-3V Comfoir ComfoD Comfoir ) Klasy efektywności energetycznej zgodnie z dyrektywą 2009/125/WE z rozporządzeniem UE nr 1253/ ) Sterowanie zintegrowane w urządzeniu. 3) Przy podłączeniu drugiego pomieszczenia klasa. 8

9 Comfoir 350 Basic VV Luxe VV Luxe VV ERV Sterowanie centralne Sterowanie czasowe Sterowanie ręczne Panel ComfoSense Przełącznik S 0-3V x czujnik wilgotności Sterowanie lokalne Czujnik CO i Czujnik wilgotności Nr artytkułu 2 x czujnik CO Centrala wentylacyjna Czujnik CO lub Czujnik wilgotności Przegląd klas efektywności energetycznej1) + - B C- + + B D B C - - B C Comfoir 450 Basic VV Luxe VV Luxe VV ERV D E + E F - + F G B G B C E F B F G B C G + D F + C DE FG Sterowanie Sterowanie E G czasowe ręczne F G B + C D B E+ C F D + G B E C F B D G C E D F E G F B + C D B E+ C F D + G B E C F B D G C E D F E G F 9 G G B + C B Novus entalpiczny D C B E+ D C B E+ F Novus D C G F B E+ D G C B Novus E F entalpiczny D C G F B B E D 1) Klasy efektywności energetycznej zgodnie z dyrektywą 2009/125/WEG z rozporządzeniem UE nr 1253/2014. C C E F D D G F E E G F F F B G LED Czujnik wilgotności i zestaw 0-10V x czujnik CO i zestaw 0-10V Novus 300 G Sterowanie centralne D + E- D F + B E G C F D E Sterowanie F lokalne E C- C G B D + C E- C D - B E G + B F B D G C E F G C E+ D F TFT Nr artytkułu - Czujnik CO lub Czujnik wilgotności i zestaw 0-10V Centrala wentylacyjna CD + D E 2 x czujnik wilgotności i zestaw 0-10V Comfoir 550 Basic VV Luxe VV Luxe VV ERV E+ F G B D CD

10 Przegląd central wentylacyjnych Montaż Ciężar (kg) Opis króćców przyłączeniowych Podstawa Model ComfoSpot Comfoir Comfoir Comfoir 200 Decentralne Sufit wersja PRW (R) Ściana wersja LEW (L) Centralne Novus 300 Comfoir Q350 TR* WYWIEW WYRZUTNI NWIEW CZERPNI WYWIEW WYRZUTNI NWIEW CZERPNI CZERPNI NWIEW WYRZUTNI WYWIEW CZERPNI NWIEW WYRZUTNI WYWIEW Novus 450 WYWIEW WYRZUTNI Comfoir Q450 ST* CZERPNI NWIEW NWIEW CZERPNI WYRZUTNI WYWIEW Comfoir Q600 ST* WYWIEW WYWIEW NWIEW NWIEW WYRZUTNI WYRZUTNI CZERPNI CZERPNI CZERPNI CZERPNI WYRZUTNI WYRZUTNI NWIEW NWIEW WYWIEW WYWIEW NWIEW CZERPNI WYRZUTNI WYWIEW * Opis króćców przyłączeniowych dla central z serii Comfoir Q jest identyczny jak dla Comfoir Basic/Luxe NWIEW WYRZUTNI CZERPNI WYWIEW 10

11 Opcje sterowania central wentylacyjnych Comfoir Q Centrala Comfoir Q350 Basic Comfoir Q350 Comfoir Q450 Comfoir Q600 ComfoCool Q600 ComfoFond-L Q Opcja sterowania Comfoir Q450 Basic Panel na obudowie Poprzez Comfoir Q600 Panel ComfoSwitch C Poprzez Comfoir Q600 Panel ComfoSense C Poprzez Comfoir Q600 Moduł Comfo- Connect LN C (aplikacja) Poprzez Comfoir Q600 Moduł Comfo- -Connect KNX C Poprzez Comfoir Q600 Moduł OptionBox Poprzez OptionBox Czujnik wilgotności Poprzez OptionBox Poprzez OptionBox Poprzez OptionBox Poprzez OptionBox Poprzez OptionBox Poprzez OptionBox Czujnik CO 2 Bezprzewodowe RFZ Zestaw m. RF Poprzez ComfoSense C Poprzez ComfoSense C Poprzez ComfoSense C

12 Centrale wentylacyjne Zehnder m 3 /h Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. ComfoSpot 50 Comfoir 70 zewnętrzna osłona zewnętrzna osłona Certyfikat Passivhaus Institut ComfoSpot 50 Wydajność od 15 do 55 m 3 /h, entalpiczny wymiennik krzyżowo- -przeciwprądowy - jednostka nie wymaga odpływu skroplin. System antyzamrożeniowy. Panel sterowania na obudowie. Filtry G4 (opcja F7). Zewnętrzna osłona ścienna z tw. BS lub ze sztali szlachetnej. Nawiew i wywiew po bokach jednostki. Montaż na ścianie zewn., wymagane przejście przez ścianę DN 315. Możliwość rozszerzenia sterowania poprzez montaż płyt sterowania z czujnikami wilgotności, LZO, CO 2 i/lub zewn. panel. Wymiary: 376 x 380 x 49mm (wys. x szer. x gł.), dł mm. ComfoSpot WB (2P) Z zewnętrzną osłoną z tworzywa (biały kolor, możliwość malowania) ComfoSpot WB (2P) Z zewnętrzną osłoną ze stali szlachetnej Comfoir 70 Wydajność od 15 do 65 m 3 /h, entalpiczny wymiennik krzyżowoprzeciwprądowy - jednostka nie wymaga odpływu skroplin. Panel sterowania na obudowie. Filtry G4 (opcja F7). W kpl. zewnętrzna osłona ścienna (tworzywo, aluminum, stal szlachetna). Nawiew i wywiew po bokach jednostki. Możliwość podłączenia z tyłu obudowy - nawiewu (po prawej stronie) lub wywiewu (po lewej stronie) - pozwala na dystrybucję powietrza do drugiego pomieszczenia. Do montażu na ścianie zewnętrznej, wymagane przejście przez ścianę DN 250. Możliwość rozszerzenia sterowania poprzez montaż płyt sterowania z czujnikami wilgotności, LZO, CO 2 i/lub zewn. panel. Wymiary: 660 x 440 x 145mm (wys. x szer. x gł.). Comfoir WB (2P) Z zewnętrzną osłoną z tworzywa (biały kolor) Comfoir WB (2P) Z zewnętrzną osłoną z aluminium (biały kolor) Comfoir WB (2P) Z zewnętrzną osłoną ze stali szlachetnej 12

13 Centrale wentylacyjne Zehnder m 3 /h Produkt Opis produktu Nr artykułu kcesoria - ComfoSpot 50 / Comfoir 70 Cena PLN netto Grupa towar. Przejście przez ścianę DN WB (2P) tw. sztuczne, dł. 600mm, w kpl. 2 zaślepki UWG: wymagane do montażu ComfoSpot 50 (osłona) Centrale wentylacyjne Przejście przez ścianę do ComfoSpot WB (2P) Materiał EPP, w kpl. 2 zaślepki, 360 x 360mm, dł. 600mm UWG: opcja przy montażu w nowo budowanym budynku Komplet filtrów do ComfoSpot 50, G WB (2P) Filtry G4, 2 szt. Komplet filtrów do ComfoSpot 50, G4/F WB (2P) Filtry G4/F7, po 1 szt. Filtry do ComfoSpot 50, G WB (2P) Filtry G4, 10 szt., 5 kpl. Filtry do ComfoSpot 50, G4/F WB (2P) Filtry G4/F7, po 5 szt., 5 kpl. Przejście przez ścianę DN WB (2P) tw. sztuczne, dł. 600mm, w kpl. 2 zaślepki UWG: wymagane do montażu Comfoir 70 (osłona) Przejście przez ścianę do Comfoir WB (2P) Materiał EPP, w kpl. 2 zaślepki, 268 x 268mm, dł. 600mm UWG: opcja przy montażu w nowo budowanym budynku Komplet filtrów do Comfoir 70, G WB (2P) Filtry G4, 2 szt. Komplet filtrów do Comfoir 70, G4/F WB (2P) Filtry G4/F7, po 1 szt. Filtry do Comfoir 70, G WB (2P) Filtry G4, 10 szt., 5 kpl. Filtry do Comfoir 70, G4/F WB (2P) Filtry G4/F7, po 5 szt., 5 kpl. Samoprzylepna taśma uszczelniająca do Comfoir WB (2P) Do montażu króćca dla drugiego pomieszczenia Panel obsługowy ComfoLED WI (7P) Do ComfoSpot 50 oraz Comfoir 70 Bez ramki, do montażu w ramkach montażowych 55 x 55mm Płyta sterowania z czujnikiem wilgotności WI (7P) Do montażu w ComfoSpot 50 oraz Comfoir 70 Płyta sterowania z czujnikami wilgotności i LZO WI (7P) (LZO - lotne związki organiczne) Do montażu w ComfoSpot 50 oraz Comfoir 70 Płyta sterowania z czujnikami wilgotności i CO WI (7P) Do montażu w ComfoSpot 50 oraz Comfoir 70 13

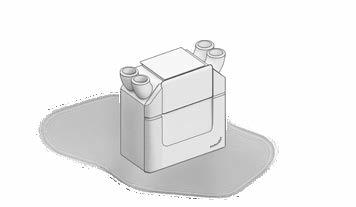

14 Centrale wentylacyjne Zehnder m 3 /h Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. Comfoir 180 Comfoir 180 VV WB (2P) Wydajność 185 m 3 /h (195Pa), nagrzewnica wstępna, automatyczny by-pass, wymiennik krzyżowo-przeciwprądowy. Do montażu na ścianie, 4 przyłącza u góry oraz 1 króciec nawiewny u dołu (do wykorzystania opcjonalnego). Wymiary: 680 x 558 x 299 mm (wys. x szer. x gł.). Klasa jednostkowego zużycia energii: Certyfikat Passivhaus Institut ComfoD 180 VV WB (2P) Wydajność 185 m 3 /h (195Pa), nagrzewnica wstępna, automatyczny by-pass, wymiennik krzyżowo-przeciwprądowy. Do montażu na ścianie, 4 przyłącza u góry oraz 1 króciec nawiewny u dołu (do wykorzystania opcjonalnego). Wyświetlacz na obudowie. Wymiary: 680 x 558 x 299 mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: kcesoria - Comfoir 180 / ComfoD 180 Panel obsługowy ComfoSense WI (7P) Do Comfoir 180 VV Przełącznik S 0-3V WI (7P) Do ComfoD 180 VV Sterowanie bezprzewodowe RFZ (opcja) WI (7P) Do panelu ComfoSense oraz ComfoSense C Obudowa panelu ComfoSense (opcja) WI (7P) Obudowa do przełącznika S 0-3V (opcja) WI (7P) Komplet filtrów do Comfoir 180, G WB (2P) Filtry G4, 2 szt. Comfoir 200 Komplet filtrów do Comfoir 180, G4/F WB (2P) G4 (wywiew) i F7 (czerpia) Certyfikat Passivhaus Institut Comfoir 200 Luxe VV Wydajność 200 m 3 /h (200Pa), nagrzewnica wstępna, automatyczny by-pass, wymiennik krzyżowo-przeciwprądowy, sprawność do 95%, system antyzamrożeniowy. Do montażu na ścianie lub na suficie. Wymiary: 1108 (z króćcami 1200) x 535 x 315mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: - +, w zależności od zastosowanych elementów automatyki sterującej. Comfoir 200 Luxe VV L (wersja lewa) WB (2P) Comfoir 200 Luxe VV R (wersja prawa) WB (2P) kcesoria - Comfoir 200 Luxe Panel obsługowy ComfoSense WI (7P) Obudowa panelu ComfoSense (opcja) WI (7P) Sterowanie bezprzewodowe RFZ (opcja) WI (7P) Do panelu ComfoSense oraz ComfoSense C Komplet filtrów do Comfoir 200, G WB (2P) Filtry G4, 2 szt. Komplet filtrów do Comfoir 200, G4/F WB (2P) G4 (wywiew) i F7 (czerpnia) 14

15 Centrale wentylacyjne Zehnder m 3 /h Novus 300/450 Produkt Opis produktu Nr artykułu Certyfikat Passivhaus Institut Wydajność 300 m 3 /h (150Pa) i 450 m 3 /h (200Pa). utomatyczny bypass oraz nagrzewnica wstępna. Wymiennik krzyżowo-przeciwprądowy standardowy oraz entalpiczny (F). Opcje sterowania poprzez panel TFT oraz LED. Do montażu na ścianie lub na podstawie. W wersji pionowej i poziomej. Wymiary: 978 x 792 x 601mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii - Novus 300: - + Novus 450: B - + Cena PLN netto Grupa towar. Centrale wentylacyjne Novus wersja pionowa lewa WP (E2) Novus wersja pionowa prawa WP (E2) Novus wersja pozioma lewa WP (E2) Novus wersja pozioma prawa WP (E2) Novus F wersja pionowa lewa, wymiennik entalpiczny WP (E2) Novus F wersja pionowa prawa, wymiennik entalpiczny WP (E2) Novus F wersja pozioma lewa, wymiennik entalpiczny WP (E2) Novus F wersja pozioma prawa, wymiennik entalpiczny WP (E2) Novus wersja pionowa lewa WP (E2) Novus wersja pionowa prawa WP (E2) Novus wersja pozioma lewa WP (E2) Novus wersja pozioma prawa WP (E2) Novus F wersja pionowa lewa, wymiennik entalpiczny WP (E2) Novus F wersja pionowa prawa, wymiennik entalpiczny WP (E2) Novus F wersja pozioma lewa, wymiennik entalpiczny WP (E2) Novus F wersja pozioma prawa, wymiennik entalpiczny WP (E2) kcesoria - Novus 300/450 Panel dotykowy TFT WP (E2) kolorowy wyświetlacz, ramka ze stali nierdzewnej Panel obsługowy LED WP (E2) BUS-Termostat WP (E2) w kpl. przewód CT5, czujnik NTC dla urządzeń z panelem dotykowym TFT Uniwersalny termostat WP (E2) w kpl. przewód CT5, czujnik NTC dla urządzeń z panelem obsługowym LED Zestaw do czujnika CO WP (E2) w kpl. zasilacz UP 12V, czujnik CO 2 Zestaw rozszerzony 0-10V WP (E2) w kpl. zasilacz UP 12V, wzmacniacz, czujnik CO 2 Podstawa pod Novus 300/ WP (E2) Komplet filtów G4, 2szt WP (E2) Komplet filtrów G4/F7, 2szt WP (E2) Syfon suchy WB (2P) Zalecany do Comfoir, Comfoir Q, Novus, ComfoFond-L Q 15

16 Centrale wentylacyjne Zehnder m 3 /h Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. Wszystkie dotychczasowe modele central wentylacyjnych z serii Comfoir - dostępne do wyczerpania zapasów. W przypadku zainteresowania należy sprawdzić dostępność danego modelu. Comfoir 350/450/550 Basic Wydajność 365, 450, 570 m 3 /h (200Pa). Nagrzewnica wstępna, automatyczny by-pass, wymiennik krzyżowo-przeciwprądowy, syst. antyzamrożeniowy. Bez opcji sterowania GWC. Wyświetlacz na obudowie. Do montażu na ścianie lub na podstawie. Certyfikat Passivhaus Institut Comfoir 350 Basic VV L (wersja lewa) WB (2P) Comfoir 350 Basic VV R (wersja prawa) WB (2P) Wymiary: 851 x 702 x 570 x 572mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: Comfoir 450 Basic VV L (wersja lewa) WB (2P) Comfoir 450 Basic VV R (wersja prawa) WB (2P) Wymiary: 800 x 725 x 569mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: Certyfikat Passivhaus Institut Comfoir 550 Basic VV L (wersja lewa) WB (2P) Comfoir 550 Basic VV R (wersja prawa) WB (2P) Wymiary: 800 x 725 x 569mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: B kcesoria - Comfoir 350/450/550 Basic 16 Przełącznik S 0-3V WI (7P) Przełącznik 3-stopniowy Przełącznik S 1-3V (opcja) WI (7P) Przełącznik 3-stopniowy ze wskaźnikiem awarii Obudowa do przełącznika S 0-3V (opcja) WI (7P) Sterowanie bezprzewodowe RFZ (opcja) WI (7P) W wersji Basic tylko poprzez zastosowanie zestawu montażowego Zestaw montażowy RF (opcja) WI (7P) Moduł komunikacji do zabudowy w centrali wentylacyjnej. Umożliwia bezprzewodowe sterowanie. kcesoria - Comfoir 350/450/550 G4 F7 G3 Podstawa pod Comfoir 350 (opcja) WB (2P) Stopki regulacyjne, wysokość 300mm Podstawa pod Comfoir 450/550 (opcja) WB (2P) Stopki regulacyjne, wysokość 250mm Komplet filtrów do Comfoir 350/450/550, G WB (2P) Filtr G4, 2 szt., filtry wielorazowego użytku Komplet filtrów do Comfoir 350/450/550, G4/F WB (2P) G4 (wywiew) i F7 (czerpnia), filtry wielorazowego użytku Filtry do Comfoir 350/450/550, G WB (2P) Filtry G4, 10 szt., 5 kpl. Filtry do Comfoir 350/450/550, F WB (2P) Filtry F7, 10 szt. Komplet filtrów do Comfoir 350/450/550, G WB (2P) Filtry G3, 2 szt., tkanina filtracyjna, filtry jednorazowe, bez ramek Filtr G3 z ramką WB (2P) 2 szt., metalowa ramka, tkanina filtracyjna, filtry jednorazowe Komplet filtrów do Comfoir 350/450/550, G3 Filtry G3, filtry jednorazowe, tkanina filtracyjna, bez ramek, 25 kpl. - po 2 szt. Pakiety - str. 52. Syfon suchy WB (2P) Zalecany do Comfoir, Comfoir Q, Novus, ComfoFond-L Q

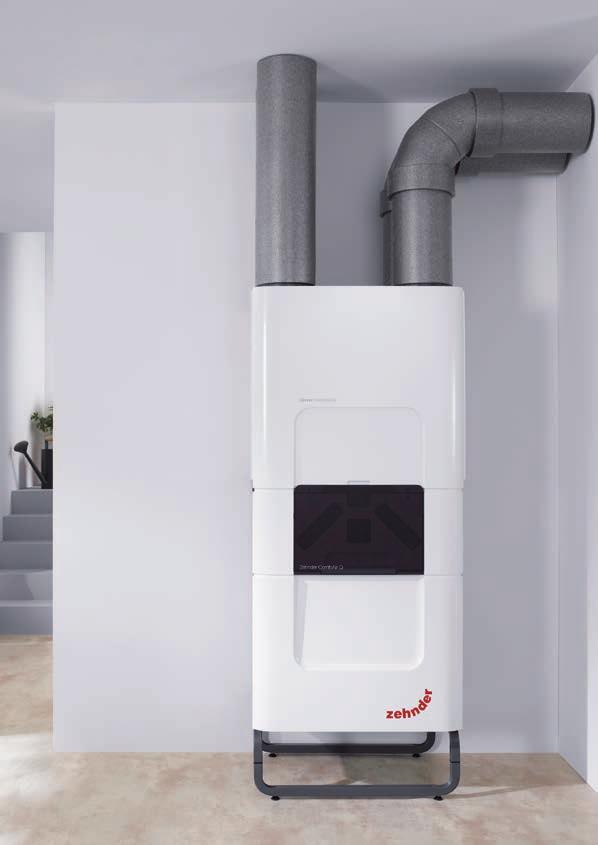

17 Centrale wentylacyjne Przykład zastosowania centrali C Q600 wraz z modułem chłodzącym ComfoCool Q600 17

18 Centrale wentylacyjne Zehnder m3/h Produkt Nr artykułu Cena PLN netto Grupa towar. Comfoir Q350 PL R VV Basic TR (wersja prawa) Wymiary: 850 x 775 x 570mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: WB (2P) Comfoir Q450 PL R VV Basic ST (wersja prawa) Wymiary: 850 x 725 x 570mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: WB (2P) WB (2P) WB (2P) Comfoir Q350 PL R VV TR ERV (wersja prawa, wym. entalpiczny) Comfoir Q350 PL L VV TR ERV (wersja lewa, wym. entalpiczny) Wymiary: 850 x 775 x 570mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: WB (2P) WB (2P) Comfoir Q450 PL R VV ST (wersja prawa) Comfoir Q450 PL L VV ST (wersja lewa) Wymiary: 850 x 725 x 570mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: WB (2P) WB (2P) Comfoir Q450 PL R VV ST ERV (wersja prawa, wym. entalpiczny) Comfoir Q450 PL L VV ST ERV (wersja lewa, wym. entalpiczny) Wymiary: 850 x 725 x 570mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: WB (2P) WB (2P) Comfoir Q600 PL R VV ST (wersja prawa) Comfoir Q600 PL L VV ST (wersja lewa) Wymiary: 850 x 725 x 570mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: WB (2P) WB (2P) Comfoir Q600 PL R VV ST ERV (wersja prawa, wym. entalpiczny) Comfoir Q600 PL L VV ST ERV (wersja lewa, wym. entalpiczny) Wymiary: 850 x 725 x 570mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: B WB (2P) WB (2P) Opis produktu Comfoir Q350/450 Basic Certyfikat Passivhaus Institut Model TR Certyfikat Passivhaus Institut Model ST Wydajność 350 i 450 m3/h (200Pa). Modulowany bypass oraz nagrzewnica wstępna (VV). Wymiennik krzyżowo-przeciwprądowy. WB (2P)udowane czujniki do regulacji przepływu powietrza, komfortu temperatury i wilgotności. Panel sterowania na obudowie. Opcje sterowania poprzez panel ComfoSwitch C oraz moduł ComfoConnect LN C. Bez opcji sterowania GWC. Regulowane (TR) oraz stałe (ST) króćce przyłączeniowe. Do montażu na ścianie lub na podstawie. Możliwość przezbrojenia jednostki na wersję lewą (L). Klasa jednostkowego zużycia energii, w zależności od zastosowanych elementów automatyki sterującej. Comfoir Q350/450/600 Wydajność 350, 450 i 600 m3/h (200Pa). Modulowany bypass oraz nagrzewnica wstępna (VV). Wymiennik krzyżowo-przeciwprądowy i entalpiczny (ERV). WB (2P)udowane czujniki do regulacji przepływu powietrza, komfortu temperatury i wilgotności. Panel sterowania na obudowie. Opcje sterowania poprzez panel ComfoSwitch C, ComfoSense C, moduły ComfoConnect LN C, KNX oraz Option Box (GWC, 0-10V). Regulowane (TR) oraz stałe (ST) króćce przyłączeniowe. Do montażu na ścianie lub na podstawie. Możliwość przezbrojenia jednostki na wersję - prawa (R) / lewa (L). Klasa jednostkowego zużycia energii, w zależności od zastosowanych elementów automatyki sterującej. Certyfikat Passivhaus Institut Model TR Certyfikat Passivhaus Institut Model ST Certyfikat Passivhaus Institut Model ST 18 Comfoir Q350 PL R VV TR (wersja prawa) Comfoir Q350 PL L VV TR (wersja lewa) Wymiary: 850 x 775 x 570mm (wys. x szer. x gł.) Klasa jednostkowego zużycia energii: - +

19 Centrale wentylacyjne Zehnder m3/h Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. kcesoria - Comfoir Q350/450/600 Centrale wentylacyjne Panel ComfoSwitch C WI (7P) Panel ComfoSwitch C + obudowa MTB WI (7P) Panel sterujący do Comfoir Q Basic (opcja - dodatkowa obudowa MTB do montażu na ścianie) Panel ComfoSense C WI (7P) Panel ComfoSense C + obudowa MTB WI (7P) Panel sterujący do Comfoir Q (opcja - dodatkowa obudowa MTB do montażu na ścianie) Option Box WI (7P) Moduł przyłączeniowy do Comfoir Q (4 wejścia 0-10V, sterowanie GWC, przyłącza ComfoNet do rozbudowy opcji sterowania) Zehnder ComfoConnect LN C WI (7P) Moduł aplikacji mobilnej i internetowej, przyłącza ComfoNet Zehnder ComfoConnect KNX C WI (7P) Moduł do przyłączenia systemu KNX, przyłącza ComfoNet Sterowanie bezprzewodowe RFZ WI (7P) Do panelu ComfoSense oraz ComfoSense C Zestaw montażowy RF WI (7P) Moduł komunikacji do zabudowy w centrali wentylacyjnej Umożliwia bezprzewodowe sterowanie WI (7P) Czujnik CO2 Pomiar stężenia CO2 i automatyczna regulacja wydajnością (możliwość podłączenia tylko poprzez moduł Option Box) Czujnik HR WI (7P) Pomiar wilgotności i automatyczna regulacja wydajnością (możliwość podłączenia tylko poprzez moduł Option Box) Podstawa pod Comfoir Q350/450/ WB (2P) Składana oraz regulowana, wysokość 250mm Komplet filtrów G4, 2szt WB (2P) Klasa filtracji G4, filtry plisowane Komplet filtrów G4/F7, 2szt WB (2P) Klasa filtracji G4 oraz F7, filtry plisowane Syfon suchy Zalecany do Comfoir, Comfoir Q, Novus, ComfoFond-L Q WB (2P) Wymienik entalpiczny do Comfoir Q350/450/ WB (2P) Wymienik entalpiczny do C 350, C-WHR G90/G WB (2P) Wymienik entalpiczny do C 450/550, Novus, C WB (2P) WB (2P) WB (2P) Wymiennik entalpiczny - odzysk ciepła i wilgoci (membrana polimerowa, Microban ) Jednostka chłodząca ComfoCool Q600 Jednostka chłodząca do Comfoir Q600 ST, moc chłodnicza 2,3 kw. Możliwość automatycznego sterowania poprzez panel na obudowie centrali wentylacyjnej Comfoir Q600, panel ComfoSense C lub aplikację ComfoControl pp (poprzez zastosowanie modułu ComfoConnect LN C). UWG: przy montażu wymagane jest zastosowanie podstawy. ComfoCool Q600 L ST (do lewej wersji Comfoir Q600 ST) ComfoCool Q600 R ST (do prawej wersji Comfoir Q600 ST) Wymiary: 640 x 733 x 564 mm (wys. x szer. x gł.) 19

20 Gruntowe wymienniki ciepła Zabezpieczenie zrównoważonej wentylacji mechanicznej w budynku przy niższych temperaturach zewnętrznych, poprzez wstępne podgrzewanie czerpanego powietrza. Wstępne schładzanie czerpanego powietrza, zapewniające polepszenie komfortu w wentylowanych pomieszczeniach budynku. Higieniczny, zamknięty oraz szczelny układ wymiennika gruntowego. Kompaktowa budowa, do montażu na ścianie lub podstawie tuż przy centrali wentylacyjnej, wymagająca niewielkiej powierzchni podczas montażu. Łatwy montaż (na ścianie lub na podstawie) oraz serwis urządzenia. W pełni automatyczne sterowanie poprzez centralę wentylacyjną Zehnder Comfoir Q. Wyposażony w wysoce wydajną i energooszczędną pompę obiegową (klasa ) oraz czujnik temperatury zewnętrznej NTC. Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. ComfoFond-L Q TR/ST ComfoFond-L Q TR (na zdjęciu wersja lewa) ComfoFond-L Q ST (na zdjęciu wersja lewa) Glikolowy gruntowy wymiennik ciepła ComfoFond-L Q L TR wersja lewa (do Comfoir Q 350 PL L VV TR) do 350 m3/h powietrza nawiewanego WB (2P) Glikolowy gruntowy wymiennik ciepła ComfoFond-L Q R TR wersja prawa (do Comfoir Q 350 PL R VV TR) do 350 m3/h powietrza nawiewanego WB (2P) Glikolowy gruntowy wymiennik ciepła ComfoFond-L Q L ST wersja lewa (do Comfoir Q 450/600 PL L VV ST) do 600 m3/h powietrza nawiewanego WB (2P) Glikolowy gruntowy wymiennik ciepła ComfoFond-L Q R ST wersja prawa (do Comfoir Q 450/600 PL R VV ST) do 600 m3/h powietrza nawiewanego WB (2P) Option Box Moduł przyłączeniowy do Comfoir Q (4 wejścia 0-10V, sterowanie GWC, przyłącza ComfoNet do rozbudowy opcji sterowania) UWG: moduł wymagany przy podłączeniu ComfoFond-L Q TR/ST WI (7P) Filtr G4 do ComfoFond-L Eco / Q WB (2P) Filtr G4 do ComfoFond-L 350/ WB (2P) Filtr G3 do ComfoFond-L 350/550 do wersji urządzenia dostępnego do 2012 roku WB (2P) Podstawa do ComfoFond-L Q TR wysokość 355 mm WB (2P) Podstawa do ComfoFond-L Q ST wysokość 315 mm WB (2P) Syfon suchy Zalecany do Comfoir, Comfoir Q, Novus, ComfoFond-L Q WB (2P) kcesoria do ComfoFond-L kcesoria - Powietrzny gruntowy wymiennik ciepła Przepustnica do GWC (gruntowego powietrznego wymiennika ciepła) Trójnik z przepustnicą i siłownikiem DN W (1P) DN W (1P) UWG: przy montażu wymagany jest moduł przyłączeniowy Option Box Czujnik zewnętrzny NTC do sterowania GWC w oparciu o temp. zewnętrzną (możliwość podłączenia tylko poprzez moduł Option Box) WB (2P)

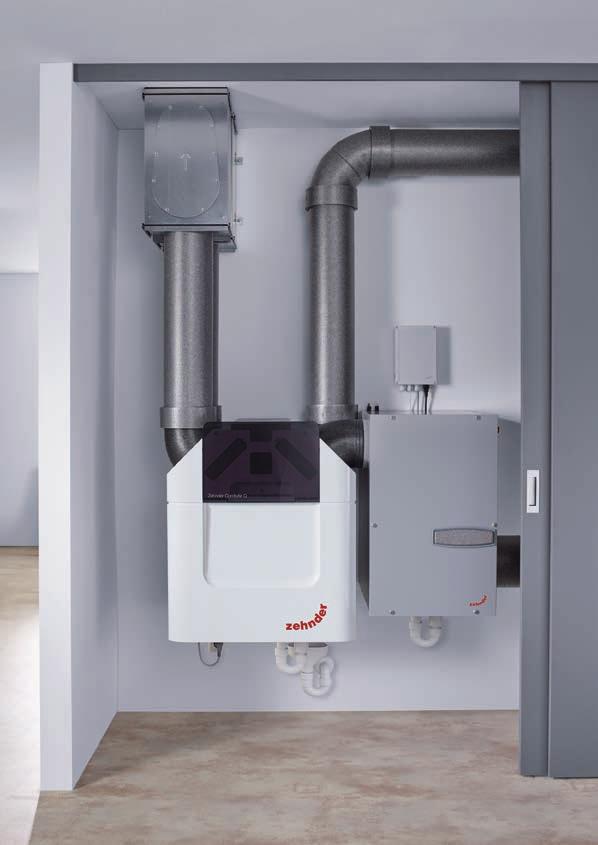

21 Przykład montażu Zehnder Comfoir Q350 z ComfoFond-L Q TR 21

22 Centrale wentylacyjne Zehnder Comfoir XL m 3 /h Jednostka wentylacyjna Comfoir XL w wersji wewnętrznej i zewnętrznej. Wydajność odpowiednio 800, 1500, 2200, 3300, 4400, 6000 (250Pa). Sterowanie: panel dotykowy ComfoTouch XL, BMS, Modbus, 0-10V, CO 2, 3-stopniowe, czujnik ciśnienia. Obudowa: szczelność (B), wytrzymałość mechaniczna (2), izolacja cieplna (T2 0,51 Wm 2 /K), panele/izolacja 44mm. Wentylatory EBM: EC, stało-przepływowe, promieniowe. Centrale wentylacyjne dostępne jako modułowy produkt, co umożliwia montaż np. w remontowanych budynkach. Certyfikat Passivhaus Institut Wersja wewnętrzna Wersja zewnętrzna Oznaczenia: R / L I / O CFE PF BV BKV - wersja prawa / lewa - wersja wewnętrzna / zewnętrzna - wymiennik krzyżowo-przeciwprądowy - filtr panelowy - bypass, miejsce na wodną nagrzewnicę wstępną i wtórną - bypass, miejsce na wodną nagrzewnicę wstępną i wtórną, chłodnicę DMP-EH - przepustnica wielopłaszczyznowa - wyrzutnia DMP-OD - przepustnica wielopłaszczyznowa - czerpnia PRH / POH - wodna nagrzewnica wstępna / wtórna CL - chłodnica wodna Produkt Model Nr artykułu Cena PLN netto Grupa towar. Comfoir 800 Comfoir 1500 Comfoir 2200 BV I BKV I BV O BKV O BV I BKV I BV O BKV O BV I BKV I BV O BKV O CXL800-CFE-R-1750-I-PF CXL800-CFE-L-1750-I-PF CXL800-CFE-R-2100-I-PF CXL800-CFE-L-2100-I-PF CXL800-CFE-R-1750-O-PF CXL800-CFE-L-1750-O-PF CXL800-CFE-R-2100-O-PF CXL800-CFE-L-2100-O-PF CXL1500-CFE-R-1750-I-PF CXL1500-CFE-L-1750-I-PF CXL1500-CFE-R-2100-I-PF CXL1500-CFE-L-2100-I-PF CXL1500-CFE-R-1750-O-PF CXL1500-CFE-L-1750-O-PF CXL1500-CFE-R-2100-O-PF CXL1500-CFE-L-2100-O-PF CXL2200-CFE-R-2800-I-PF CXL2200-CFE-L-2800-I-PF CXL2200-CFE-R-3150-I-PF CXL2200-CFE-L-3150-I-PF CXL2200-CFE-R-2800-O-PF CXL2200-CFE-L-2800-O-PF CXL2200-CFE-R-3150-O-PF CXL2200-CFE-L-3150-O-PF WC (3P) WC (3P) WC (3P) WC (3P) WC (3P) WC (3P) WC (3P) WC (3P) WC (3P) WC (3P) WC (3P) WC (3P) 22

23 Centrale wentylacyjne Zehnder Comfoir XL m 3 /h Produkt Model Nr artykułu Cena PLN netto Grupa towar. BV I BKV I Comfoir 3300 BV O BKV O BV I BKV I Comfoir 4400 BV O BKV O BV I BKV I Comfoir 6000 BV O BKV O kcesoria - nagrzewnica wstępna / wtórna (PWW, wg specyfikacji zamówienia) CXL3300-CFE-R-2800-I-PF CXL3300-CFE-L-2800-I-PF WC (3P) CXL3300-CFE-R-3150-I-PF CXL3300-CFE-L-3150-I-PF WC (3P) CXL3300-CFE-R-2800-O-PF CXL3300-CFE-L-2800-O-PF WC (3P) CXL3300-CFE-R-3150-O-PF CXL3300-CFE-L-3150-O-PF WC (3P) CXL4400-CFE-R-2800-I-PF CXL4400-CFE-L-2800-I-PF WC (3P) CXL4400-CFE-R-3150-I-PF CXL4400-CFE-L-3150-I-PF WC (3P) CXL4400-CFE-R-2800-O-PF CXL4400-CFE-L-2800-O-PF WC (3P) CXL4400-CFE-R-3150-O-PF CXL4400-CFE-L-3150-O-PF WC (3P) CXL6000-CFE-R-2800-I-PF CXL6000-CFE-L-2800-I-PF WC (3P) CXL6000-CFE-R-3150-I-PF CXL6000-CFE-L-3150-I-PF WC (3P) CXL6000-CFE-R-2800-O-PF CXL6000-CFE-L-2800-O-PF WC (3P) CXL6000-CFE-R-3150-O-PF CXL6000-CFE-L-3150-O-PF WC (3P) Comfoir 800 PRH PRH-CXL POH POH-CXL WC (3P) Comfoir 1500 PRH PRH-CXL POH POH-CXL WC (3P) Comfoir 2200 PRH PRH-CXL POH POH-CXL WC (3P) Comfoir 3300 PRH PRH-CXL POH POH-CXL WC (3P) Comfoir 4400 PRH PRH-CXL POH POH-CXL WC (3P) Comfoir 6000 PRH PRH-CXL POH POH-CXL WC (3P) kcesoria - chłodnica (PWW, wg specyfikacji zamówienia) Comfoir 800 CL-R CL-R-CXL800 CL-L CL-L-CXL WC (3P) Comfoir 1500 CL-R CL-R-CXL1500 CL-L CL-L-CXL WC (3P) Comfoir 2200 CL-R CL-R-CXL2200 CL-L CL-L-CXL WC (3P) Comfoir 3300 CL-R CL-R-CXL3300 CL-L CL-L-CXL WC (3P) Comfoir 4400 CL-R CL-R-CXL4400 CL-L CL-L-CXL WC (3P) Comfoir 6000 CL-R CL-R-CXL6000 CL-L CL-L-CXL WC (3P) Centrale wentylacyjne Comfoir XL 23

24 Centrale wentylacyjne Zehnder Comfoir XL m 3 /h Produkt Model Nr artykułu Cena PLN netto Grupa towar. kcesoria - przepustnica wielopłaszczyznowa, czerpnia i wyrzutnia Comfoir 800 DMP-EH DMP-EH-CXL DMP-OD DMP-OD-CXL WC (3P) Comfoir 1500 DMP-EH DMP-EH-CXL DMP-OD DMP-OD-CXL WC (3P) Comfoir 2200 DMP-EH DMP-EH-CXL DMP-OD DMP-OD-CXL WC (3P) Comfoir 3300 DMP-EH DMP-EH-CXL DMP-OD DMP-OD-CXL WC (3P) Comfoir 4400 DMP-EH DMP-EH-CXL DMP-OD DMP-OD-CXL WC (3P) Comfoir 6000 DMP-EH DMP-EH-CXL DMP-OD DMP-OD-CXL WC (3P) kcesoria - króciec przyłączeniowy (cena za 1szt.) Comfoir 800 I - DN 250, 4szt. O - DN 250, 2szt WC (3P) Comfoir 1500 I - DN 350, 4szt. O - DN 350, 2szt WC (3P) Comfoir 2200 I - DN 400, 4szt. O - DN 400, 2szt WC (3P) Comfoir 3300 I - DN 450, 4szt. O - DN 450, 2szt WC (3P) Comfoir 4400 I - DN 560, 4szt. O - DN 560, 2szt WC (3P) Comfoir 6000 I - DN 630, 4szt. O - DN 630, 2szt WC (3P) Produkt Opis produktu Nr artykułu kcesoria - Comfoir XL Cena PLN netto Grupa towar. Panel ComfoTouch XL WC (3P) Panel dotykowy do jednostek Comfoir XL, montaż naścienny. Możliwość programowania st. wentylacji (dzień, weekend, tydzień). Odczyt temperatur, statusu filtrów, st. wentylacji, funkcji systemu. Pełna kontrola oraz możliwość uruchomienia oraz regulacji systemu. Możliwość równoczesnego sterowania kilkoma jedn. wentylacyjnymi. Wymiary: 130 x 188 x 27,5mm (wys. x szer. x gł.) Przełącznik SG WC (3P) Przełącznik 3-stopniowy do jednostek Comfoir XL Syfon do Comfoir XL (do wersji wewnętrznej) WC (3P) Syfon podgrzewany do Comfoir XL (do wersji zewnętrznej) WC (3P) Zestaw filtrów kasetowych PF Comfoir XL 800 (G4 i F7) WC (3P) Comfoir XL 1500 (G4 i F7) WC (3P) Comfoir XL 2200 (G4 i F7) WC (3P) Comfoir XL 3300 (G4 i F7) WC (3P) Comfoir XL 4400 (G4 i F7) WC (3P) Comfoir XL 6000 (G4 i F7) WC (3P) 24

25 Zehnder - wentylacja wywiewna Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. Centrala wywiewna ComfoFan ComfoFan S - wydajność od 100 do 370m 3 /h - 4 króćce do podłączenia wywiewu (3x125mm, 1x160mm) - w komplecie redukcja 160/125mm (kanały went. na str ) - energooszczędny wentylator EC - zasilanie 230V, 50Hz - zakres temp.: -10 do 40 o C - głośność urządzenia db() - obudowa z tworzywa sztucznego (PP), waga 4kg ComfoFan S WB (2P) do sterowania 3-stopniowego wejście 0-10V, możliwość podłączenia czujnika CO 2 ComfoFan S R WB (2P) do sterowania 3-stopniowego oraz radiowego wejście 0-10V, możliwość podłączenia czujnika CO 2 Przełącznik WI (7P) do centrali wywiewnej 3-stopniowy 1-3V Wentylacja wywiewna Wentylatory łazienkowe i kuchenne Sterowanie bezprzewodowe RFZ WI (7P) do sterowania centralą wywiewną ComfoFan S R Wentylator ścienny Zehnder Silent średnica przyłącza mm maks. wydajność - 95 m 3 /h Zehnder Silent - opcja Basic, ZSR100B W (0P) Zehnder Silent - opcja Timer, ZSR100TR W (0P) Zehnder Silent - opcja z czujnikiem wilgoci, ZSR100HTR W (0P) W pakiecie nakładki dekoracyjne. Wentylator Unity ZCV W (0P) średnica przyłącza: 99 mm poziom hałasu: 10,1-23,5 db() wydajność: m 3 /h czujnik wilgotności, wyłącznik czasowy nastawa parametrów wilgotności oraz wyboru pomieszczenia (łazienka, kuchnia) na sterowniku pod obudową 25

26 26

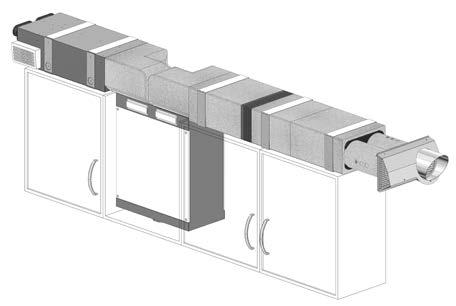

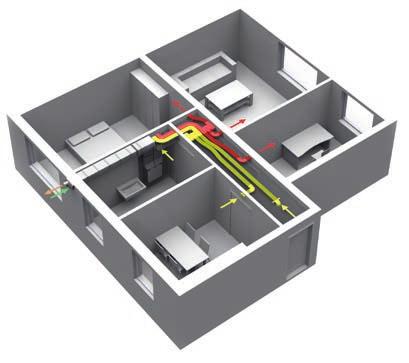

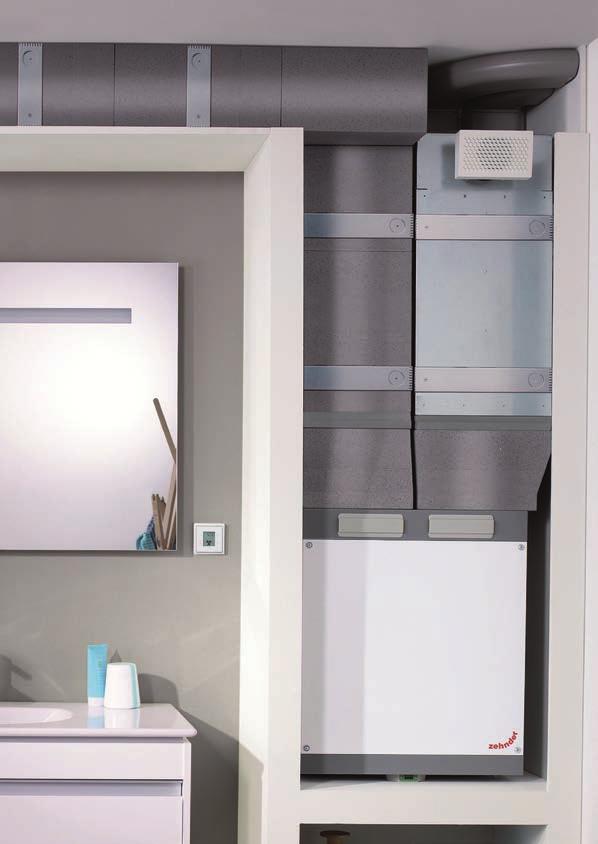

27 Kompaktowy system dystrybucji powietrza Kompaktowy system dystrybucji powietrza wraz z centralą wentylacyjną Comfoir 180. Zehnder Comfoir 180 montowane jest na ścianie. Podłączenie następuje z reguły do systemu podwójnych kanałów ComfoPipe Plus firmy Zehnder zawierających także adapter przejściowy na średnicę DN Przykład montażu w kuchni Kompaktowy system dystrybucji powietrza Przykład montażu kompaktowego systemu wentylacji z centralą wentylacyjną Comfoir

28 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Kompaktowy system dystrybucji powietrza Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. 1 Kanał podwójny ComfoPipe Plus W (1P) Kanał czerpni i wyrzutni w jednym elemencie, materiał EPP, zawiera element połączeniowy. Wymiary: 400 x 330 x 200mm (dł. x szer. x wys.) 2 Przejście pod kanał CP Plus W (1P) Do zmiany kierunku w pionie i poziomie dla podwójnego kanału ComfoPipe Plus, materiał EPP, zawiera element połączeniowy oraz dwie pokrywy. Wymiary: 330 x 330 x 200mm (dł. x szer. x wys.) 3 Przyłącze poziome do CP Plus Do montażu pod kątem 90 dla podwójnego kanału ComfoPipe Plus, materiał EPP, zawiera element połączeniowy oraz elementy do podłączenia Comfoir 180. Wymiary: 330 x 330 x 200mm (dł. x szer. x wys.) Przyłącze poziome do CP Plus, prawe W (1P) Przyłącze poziome do CP Plus, lewe W (1P) 4 Przyłącze pionowe do CP Plus W (1P) Do pionowego montażu podwójnego kanału ComfoPipe Plus, materiał EPP, zawiera element połączeniowy oraz elementy do podłączenia Comfoir 180. Wymiary: 330 x 280 x 200mm (dł. x szer. x wys.) 5 Kompensator długości do CP Plus W (1P) Jako udogodnienie przy montażu podwójnego kanału ComfoPipe Plus, zawiera podwójny nypel połączeniowy oraz 4 elementy regulacyjne. 6 Zestaw przyłączeniowy podwójny do CP Plus W (1P) Przejście z podwójnego kanału ComfoPipe Plus na dwa kanały ComfoPipe DN 125 oraz jako przejście przez ścianę pod czerpnię i wyrzutnię. (ComfoPipe DN 125 na stronie 48) dapter C 180 / 2 x DN W (1P) Przyłącze pionowe do centrali wentylacyjnej Comfoir 180, przyłącza 2 x DN 125, materiał EPP, zawiera elementy do podłączenia. (Kanały DN 125 na stronie 48-49) dapter C 180 Przyłącze do centrali wentylacyjnej Comfoir 180, 2 x DN 125 przyłącza 2 x DN 125, materiał stal ocynkowana, izolacja. (Kanały DN 125 na stronie 48-49). dapter poziomy C na zapyt. W (1P) dapter pionowy C na zapyt. W (1P) Numeracja przy zdjęciach odnosi się do rysunków ze str

29 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Kompaktowy system dystrybucji powietrza Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. 7 8 Tłumik krótki W (1P) Tłumik i rozdzielacz w jednym elemencie z przyłączami pod kanał CK 300 oraz podwójny kanał ComfoPipe Plus. Wymiary: 568 x 330 x 200mm (dł. x szer. x wys.) Tłumik długi Tłumik i rozdzielacz w jednym elemencie z przyłączami pod kanał CK 300, podwójny kanał ComfoPipe Plus, ComfoTube oraz wywiewnik Reno. Wymiary: 712 x 330 x 200mm (dł. x szer. x wys.) Tłumik długi - lewy W (1P) Tłumik długi - prawy W (1P) Wywiewnik Reno W (1P) Wymiary: 180 x 112mm, DN 90 Możliwość bezpośredniego podłączenia do tłumików: , Uchwyt stalowy Uchwyt do montażu podwójnego kanału ComfoPipe Plus, (wymagany po 1 sztuce na kanał) Uchwyt stalowy szeroki W (1P) do montażu na ścianie lub pod sufitem Uchwyt stalowy wąski W (1P) do montażu na ścianie Szyna dystansowa do uchwytu W (1P) Do pionowego montażu podwójnego kanału ComfoPipe Plus nad Comfoir 180, poprzez szeroki uchwyt stalowy. Kompaktowy system dystrybucji powietrza (na zdjęciu Kombi prawa) Czerpnio-wyrzutnia ścienna Kombi Doprowadzanie i odprowadzanie powietrza zintegrowane w jednym elemencie. Czerpnio-wyrzutnia ścienna Kombi prawa W (1P) DN 125, do 200 m 3 /h (czerpnia od dołu, wyrzutnia na wprost) Czerpnio-wyrzutnia ścienna Kombi lewa W (1P) DN 125, do 200 m 3 /h (czerpnia od dołu, wyrzutnia na wprost) Czerpnio-wyrzutnia ścienna na zapyt. W (1P) Doprowadzanie i odprowadzanie powietrza (odstęp 1.5 m) Króćce przyłączeniowe 2 x DN 125, do 200 m 3 /h. Możliwość indywidualnej konfiguracji przyłączy DN 125. Dostępna wersja INOX lub inne na zapytanie. Płyta przyłączeniowa CW-P DN 125, asymetryczna W (1P) Do podłączenia ComfoWell do Comfoir/ComfoD 180. Możliwość podłączenia nawiewu bezpośrednio pod urządzeniem. Więcej komponentów ComfoWell na stronach Numeracja przy zdjęciach odnosi się do rysunków ze str

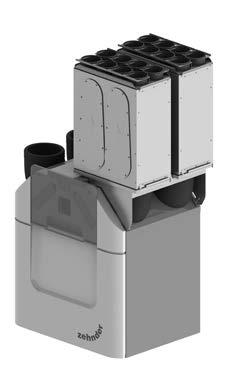

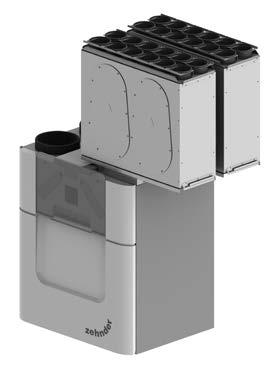

30 Zehnder ComfoWell - modułowy system przyłączeniowy do central wentylacyjnych Comfoir / Comfoir Q Zehnder ComfoWell - modułowy system przyłączeniowy. W ofercie dostępnych jest 5 zestawów ComfoWell do kanałów ComfoTube DN 75 lub DN 90: Zestaw 220 z 4 przyłączami Zestaw 320 z 6 przyłączami Zestaw 420 z 8 przyłączami Zestaw 520 z 10 przyłączami Zestaw 625 z 12 przyłączami Wszystkie elementy prostokątne zestawów można łączyć ze sobą bezpośrednio (listwami spinającymi) lub pośrednio (stosując płyty przyłączeniowe i kanały wentylacyjne). Przykład montażu komponentów z zestawu ComfoWell 420 z centralą wentylacyjną Zehnder Comfoir Q350. Przykład montażu komponentów z zestawu ComfoWell 625 z centralą wentylacyjną Zehnder Comfoir Q450/

31 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Zehnder ComfoWell - modułowy system przyłączeniowy do central wentylacyjnych Comfoir / Comfoir Q Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. ComfoWell Tłumik CW-S, ceny bez płyt przyłączeniowych, wysoka wydajność tłumienia, specjalne listwy zaciskowe i łączniki Tłumik CW-S W (1P) wymiary: 500 x 220 x 230 mm (dł. x szer. x wys.) Tłumik CW-S W (1P) wymiary: 500 x 320 x 230 mm (dł. x szer. x wys.) Tłumik CW-S W (1P) wymiary: 500 x 420 x 230 (dł. x szer. x wys.) Tłumik CW-S W (1P) wymiary: 500 x 520 x 230 mm (dł. x szer. x wys.) Tłumik CW-S W (1P) wymiary: 500 x 625 x 230 (dł. x szer. x wys.) Skrzynka rozdzielcza CW-D, ceny bez płyt przyłączeniowych, z klapą rewizyjną, z izolacją dzwiękochłonną, specjalne listwy zaciskowe i łączniki Skrzynka rozdzielcza CW-D W (1P) wymiary: 230 x 220 x 230 mm (dł. x szer. x wys.) Skrzynka rozdzielcza CW-D W (1P) wymiary: 230 x 320 x 230 mm (dł. x szer. x wys.) Skrzynka rozdzielcza CW-D W (1P) wymiary: 230 x 420 x 230 (dł. x szer. x wys.) Skrzynka rozdzielcza CW-D W (1P) wymiary: 230 x 520 x 230 mm (dł. x szer. x wys.) Skrzynka rozdzielcza CW-D W (1P) wymiary: 230 x 625 x 230 (dł. x szer. x wys.) Płyta montażowa CW-M, do kanałów ComfoTube DN 75/90, do tłumika CW-S lub skrzynki rozdzielczej CW-D, w kpl. rygle, króćce - tworzywo szt. Płyta montażowa CW-M x 75/P W (1P) wymiary: 220 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 90/P W (1P) wymiary: 220 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 75/P W (1P) wymiary: 320 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 90/P W (1P) wymiary: 320 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 90/P - 4 x 75/P W (1P) wymiary: 320 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 75/P W (1P) wymiary: 420 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 90/P W (1P) wymiary: 420 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 75/P - 4 x 90/P W (1P) wymiary: 420 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 75/P W (1P) wymiary: 520 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 90/P W (1P) wymiary: 520 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 90/P - 6 x 75/P W (1P) wymiary: 520 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 75/P W (1P) wymiary: 625 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 90/P W (1P) wymiary: 625 x 230 x 40 mm (szer. x wys. x gł.) Płyta montażowa CW-M x 75/P - 6 x 90/P W (1P) wymiary: 625 x 230 x 40 mm (szer. x wys. x gł.) Zehnder ComfoWell 31

32 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Zehnder ComfoWell - modułowy system przyłączeniowy do central wentylacyjnych Comfoir / Comfoir Q Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. ComfoWell Płyta przyłączeniowa CW-P, symetryczna Płyta przyłączeniowa CW-P DN W (1P) wymiary: 220 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 320 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 320 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 320 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 320 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 420 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 420 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 420 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 420 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 420 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 520 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 520 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 520 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 520 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 625 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 625 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 625 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN W (1P) wymiary: 625 x 230 x 44 mm (szer. x wys. x gł.) Płyta przyłączeniowa CW-P DN 125, asymetryczna W (1P) do podłączernia zestawu Comfowell z Comfoir/ComfoD 180. wymiary: 220 x 230 x 44 mm (szer. x wys. x gł.) Zestaw montażowy CW-K do podłączenia elementów ComfoWell bezpośrednio na urządzeniu Zestaw montażowy CW-K C W (1P) Zestaw montażowy CW-K C W (1P) Zestaw montażowy CW-K C W (1P) Zestaw montażowy CW-K C 450/ W (1P) Zestaw montażowy CW-K C Q350 TR W (1P) Zestaw montażowy CW-K C Q350 TR W (1P) Zestaw montażowy CW-K C Q450/600 ST W (1P) Zestaw montażowy CW-K C Q350 TR W (1P) Zestaw montażowy CW-K C Q450/600 ST W (1P) Zestaw montażowy CW-K C Q350 TR W (1P) Zestaw montażowy CW-K C Q450/600 ST W (1P) 32

33 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Zehnder ComfoWell - modułowy system przyłączeniowy do central wentylacyjnych Comfoir / Comfoir Q Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. ComfoWell Rama dystansowa CW-DF, do płyty montażowej i tłumika Rama dystansowa CW-DF W (1P) wymiary: 220 x 230 x 24 mm (szer. x wys. x gł.) Rama dystansowa CW-DF W (1P) wymiary: 320 x 230 x 24 mm (szer. x wys. x gł.) Rama dystansowa CW-DF W (1P) wymiary: 420 x 230 x 24 mm (szer. x wys. x gł.) Rama dystansowa CW-DF W (1P) wymiary: 520 x 230 x 24 mm (szer. x wys. x gł.) Rama dystansowa CW-DF W (1P) wymiary: 625 x 230 x 24 mm (szer. x wys. x gł.) Obudowa dodatkowego filtra CW-F ceny bez płyt przyłączeniowych i filtrów, specjalne listwy zaciskowe i łączniki Obudowa filtra CW-F W (1P) wymiary: 300 x 220 x 230 mm (dł. x szer. x wys.) Obudowa filtra CW-F W (1P) wymiary: 300 x 320 x 230 mm (dł. x szer. x wys.) Obudowa filtra CW-F W (1P) wymiary: 300 x 420 x 230 (dł. x szer. x wys.) Obudowa filtra CW-F W (1P) wymiary: 300 x 520 x 230 mm (dł. x szer. x wys.) Obudowa filtra CW-F W (1P) wymiary: 300 x 625 x 230 (dł. x szer. x wys.) Filtry CW-F do obudowy filtra dodatkowego CW-F, Filtry F7: CW-F W (1P) wymiary: 225 x 200 x 48 mm (dł. x szer. x gł.) - 1 szt. CW-F W (1P) wymiary: 225 x 300 x 48 mm (dł. x szer. x gł.) - 1 szt. CW-F W (1P) wymiary: 225 x 200 x 48 mm (dł. x szer. x gł.) - 2 szt. CW-F W (1P) wymiary: 225 x 500 x 48 mm (dł. x szer. x gł.) - 1 szt. CW-F W (1P) wymiary: 225 x 300 x 48 mm (dł. x szer. x gł.) - 2 szt. Filtry F9: CW-F W (1P) wymiary: 225 x 200 x 48 mm (dł. x szer. x gł.) - 1 szt. CW-F W (1P) wymiary: 225 x 300 x 48 mm (dł. x szer. x gł.) - 1 szt. CW-F W (1P) wymiary: 225 x 200 x 48 mm (dł. x szer. x gł.) - 2 szt. CW-F W (1P) wymiary: 225 x 500 x 48 mm (dł. x szer. x gł.) - 1 szt. CW-F W (1P) wymiary: 225 x 300 x 48 mm (dł. x szer. x gł.) - 2 szt. Filtry z węglem aktywnym: CW-FC W (1P) wymiary: 225 x 200 x 96 mm (dł. x szer. x gł.) - 1 szt. CW-FC W (1P) wymiary: 225 x 300 x 96 mm (dł. x szer. x gł.) - 1 szt. CW-FC W (1P) wymiary: 225 x 200 x 96 mm (dł. x szer. x gł.) - 2 szt. CW-FC W (1P) wymiary: 225 x 500 x 96 mm (dł. x szer. x gł.) - 1 szt. CW-FC W (1P) wymiary: 225 x 300 x 96 mm (dł. x szer. x gł.) - 2 szt. Zehnder ComfoWell 33

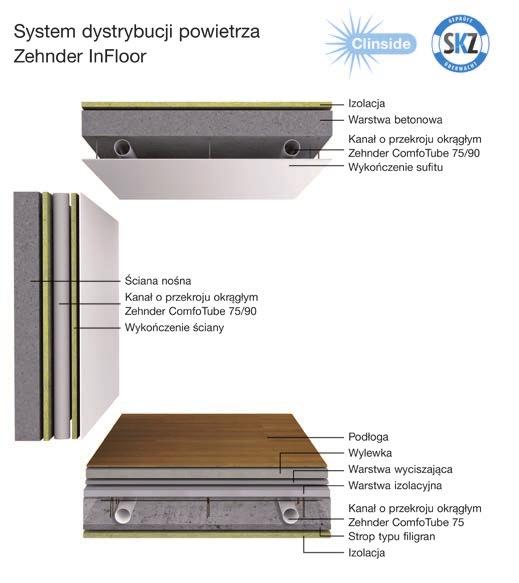

34 System dystrybucji powietrza Zehnder InFloor 34

35 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza - InFloor Elastyczne okrągłe kanały wentylacyjne do łatwego umieszczenia w stropie lub zabudowie Centralna regulacja przepływu powietrza Szybki montaż oraz łatwe czyszczenie Małe straty przepływu powietrza Gładka powierzchnia wewnętrzna Clinside Certyfikat SKZ test Higieniczny na kanały oraz elementy dodatkowe InFloor Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. Kanał okrągły ComfoTube DN 75 materiał: HDPE, D=75/63mm zwój 50m W (1P) zwój 20m W (1P) dł. 2m W (1P) Kanał okrągły ComfoTube DN 90 materiał: HDPE, D=90/74mm zwój 50m W (1P) zwój 20m W (1P) dł. 2m W (1P) Uszczelka do złączki ComfoTube, do płyty montażowej i skrzynki rozprężnej 10 szt./paczka DN W (1P) DN W (1P) Izolacja termiczna kanału ComfoTube DN 75, 2 mb W (1P) opakowanie zbiorcze, 24 szt., grubość izolacji 9mm Izolacja termiczna kanału ComfoTube DN 90, 2 mb W (1P) opakowanie zbiorcze, 20 szt., grubość izolacji 9mm Złączka do ComfoTube do połączenia kanałów podczas montażu DN W (1P) DN W (1P) Zaślepka do ComfoTube 10 szt./paczka DN W (1P) DN W (1P) Zaślepka, DN W (1P) do płyty montażowej CW-M DN 90, 2 szt./paczka El. systemu dystrybucji - InFloor Uchwyt montażowy CT W (1P) 10 szt./paczka dla kanałów ComfoTube DN 75 Uchwyt montażowy CT W (1P) 10 szt./paczka dla kanałów ComfoTube DN 90 Przejście 2 x ComfoTube 75/ W (1P) w kpl. uszczelki i rygle dla kanałów DN 75/90 35

36 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza - InFloor Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. InFloor Comfoset zestaw do regulacji systemu - ComfoTube DN W (1P) zestaw do regulacji systemu - ComfoTube DN W (1P) Kolano ComfoTube 90 kolano przeznaczone do łączenia kanałów ComfoTube pod kątem 90, możliwość bezpośredniego podłączenia do płyty montażowej, w komplecie 2 rygle Kolano ComfoTube DN W (1P) Kolano ComfoTube DN W (1P) Przejście z ComfoTube DN 90/75 na kanał ComfoTube flat W (1P) w komplecie 2 uszczelki i 2 rygle, (złącza dla rury okrągłej DN 90/75 - podwójny kołnierz mocujący) Przejście z ComfoTube DN 90 na kanał ComfoTube flat W (1P) kąt 90, w komplecie 2 uszczelki i rygle Przejście ComfoTube flat 51 - CT 2x W (1P) w kpl. 3 uszczelki i rygle Skrzynka rozprężna do Reno, CT W (1P) przejście przez ścianę, do kanału ComfoTube DN 90 Rygiel do ComfoTube 10 szt./paczka do kanału ComfoTube DN W (1P) do kanału ComfoTube DN W (1P) Króciec przyłączeniowy do ComfoTube DN W (1P) DN W (1P) Rama teleskopowa do zabudowy w podłodze regulowany, dodatkowy dystans do skrzynki CLD-P mm W (1P) mm W (1P) mm W (1P) Dystans 25 mm (przedłużenie) W (1P) do wszystkich typów kratek InFloor, 20 szt./paczka Dystans 40 mm (przedłużenie) W (1P) do wszystkich typów kratek InFloor, 20 szt./paczka Element wyrównawczy ComfoDuct do wyrównywania ciśnienia pomiędzy pomieszczeniami w zestawie bez kratki dekoracyjnej (patrz kratki dekoracyjne systemu InFloor - str. 37) do ścian o grubości mm W (1P) do ścian o grubości mm W (1P) 36

37 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza - InFloor Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. InFloor 1 2 Skrzynka rozprężna CLD-P 90, z płytą dystansową przyłącze ComfoTube DN 90, wys. 140 mm do zabudowy mokrej, materiał: tworzywo sztuczne Skrzynka czołowa W (1P) Skrzynka boczna W (1P) 1 2 Skrzynka rozprężna CLD-P 90, bez płyty dystansowej przyłącze ComfoTube DN 90, wys. 115 mm do zabudowy suchej, materiał: tworzywo sztuczne Skrzynka czołowa W (1P) Skrzynka boczna W (1P) Skrzynka dolna W (1P) 3 Skrzynka rozprężna CLD-P 90 Bez płyty dystansowej. Pakiety - str Skrzynka rozprężna CLD-P 90, z płytą dystansową przyłącze ComfoTube DN 90, wys. 115 mm do zabudowy mokrej, materiał: tworzywo sztuczne Skrzynka czołowa W (1P) Skrzynka boczna W (1P) Skrzynka dolna W (1P) 3 Skrzynka rozprężna CLD-P 75, z płytą dystansową przyłącze ComfoTube DN 75, wys. 115 mm do zabudowy mokrej, materiał: tworzywo sztuczne Skrzynka czołowa W (1P) Skrzynka boczna W (1P) Skrzynka dolna W (1P) Dekoracyjne kratki wentylacyjne systemu InFloor Vienna - kratka dekoracyjna, do skrzynki rozprężnej CLD-P, wymiary: 260 x 160 mm, do montażu na ścianie, podłodze lub suficie stal nierdzewna W (1P) biała (tylko na ścianę i sufit) W (1P) Grid one - kratka dekoracyjna, do skrzynki rozprężnej CLD-P, wymiary: 260 x 160 mm, do montażu na ścianie, podłodze lub suficie stal nierdzewna W (1P) Roma - kratka dekoracyjna, do skrzynki rozprężnej CLD-P, wymiary: 260 x 160 mm, do montażu na ścianie, podłodze lub suficie do ComfoDuct stal nierdzewna W (1P) biała (tylko na ścianę i sufit) W (1P) El. systemu dystrybucji - InFloor Pisa - kratka dekoracyjna, do skrzynki rozprężnej CLD-P, wymiary: 260 x 160 mm, do montażu na ścianie, podłodze lub suficie do ComfoDuct stal nierdzewna W (1P) biała (tylko na ścianę i sufit) W (1P) Torino - kratka dekoracyjna, do skrzynki rozprężnej CLD-P, wymiary: 260 x 160 mm, do montażu na ścianie, podłodze lub suficie do ComfoDuct stal nierdzewna W (1P) biała (tylko na ścianę i sufit) W (1P) Venezia - kratka dekoracyjna, do skrzynki rozprężnej CLD-P, wymiary: 260 x 160 mm, do montażu na ścianie, podłodze lub suficie do ComfoDuct stal nierdzewna W (1P) biała (tylko na ścianę i sufit) W (1P) 37

38 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza - InFloor InFloor Produkt Opis produktu Nr artykułu Skrzynka rozprężna TV-P w kpl. uchwyty mocujące, rygle, zaślepki materiał: tw. sztuczne Cena PLN netto Grupa towar. Skrzynka rozprężna TV-P 75, DN 125, wys. 150 mm W (1P) przyłącza 2 x DN 75 Skrzynka rozprężna TV-P 75, DN 125, wys. 385 mm W (1P) przyłącza 2 x DN 75 Skrzynka rozprężna TV-P 90, DN 125, wys. 165 mm W (1P) przyłącze 1 x DN 90 nemostaty, nawiewniki oraz wywiewniki Skrzynka rozprężna TV-P 90, DN 125, wys. 400 mm W (1P) przyłącze 1 x DN 90 Skrzynka rozprężna TV-P DN 125, 1 x DN 90, 2 x DN 75. Pakiety - str. 52. nemostat wywiewny STB W (1P) DN 125, Ø 142, do TV-P / CLRF nemostat wywiewny STB W (1P) DN 125, Ø 170, do TV-P / CLRF nemostat nawiewny ComfoValve Luna S W (1P) DN 125, Ø 170, do TV-P/CLRF, 1 szt. nemostat wywiewny STB-1-125, 18 szt. nemostat nawiewny ComfoValve Luna S125, 24 szt. Pakiety - str. 52. Wkładka kierunkowa ComfoValve Luna S W (1P) opcja do ComfoValve Luna S125, ograniczenie do 240 nemostat nawiewny DN W (1P) nemostat wywiewny STC 100/ W (1P) DN 100 / 125, Ø 150, do TV, tworzywo sztuczne Kieszeń filtrująca DN W (1P) do anemostatu wywiewnego i kratki dekoracyjnej, 10 szt. Kieszeń filtrująca DN W (1P) do anemostatu wywiewnego i kratki dekoracyjnej, 10 szt. Nawiewnik Reno W (1P) do skrzynki rozprężnej: , kolor biały, tworzywo sztuczne Wywiewnik Reno W (1P) do skrzynki rozprężnej: , kolor biały, tworzywo sztuczne 38

39 Przykład zastosowania systemu dystrybucji powietrza Zehnder InFloor 39

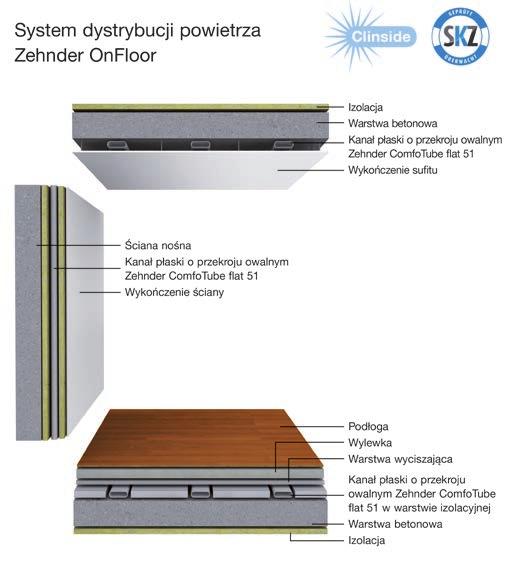

40 System dystrybucji powietrza Zehnder OnFloor 40

41 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza - OnFloor Oszczędność powierzchni przy instalacji pod / nad stropem Zintegrowany system zapewnia idealne dopasowanie do konstrukcji budowlanych Brak strat przepływu powietrza dzięki szczelnym połączeniom układu wentylacyjnego Gładka powierzchnia wewnętrzna Clinside Certyfikat SKZ test Higieniczny na kanały oraz elementy dodatkowe OnFloor Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. Przejście typu Y CK 300 przejście z podwójnego kanału CK 300, w kpl. 3 uszczelki DN W (1P) DN W (1P) Przejście 2 x CK 300 / DN W (1P) przejście z dwóch kanałów CK 300 na kanał DN 180 Kanał podwójny CK W (1P) do podłączenia urządzenia i skrzynki rozdzielczej lub dwóch skrzynek rozdzielczych dł mm Złączka podwójna CK W (1P) do podłączenia kanału podwójnego CK 300 w kpl. 4 uszczelki Kolano podwójne CK 300 H W (1P) poziome kolano podwójne 90 w kpl. 4 uszczelki Kolano podwójne CK 300 V W (1P) pionowe kolano podwójne 90 w kpl. 4 uszczelki Zaślepka podwójna kanału CK W (1P) do podwójnego kanału CK 300 zabezpiecza przed zabrudzeniem Uszczelka CK W (1P) do kanału CK szt./paczka Przejście elastyczne CK W (1P) Stosowany do elastycznego montażu podwójnego kanału CK 300, z uszczelkami, maksymalny łuk gięcia 45, dł. 496 mm Skrzynka rozdzielcza flat W (1P) z 4 przyłączami pod kanał ComfoTube flat 51 rewizja, stosowana jako wersja prawa lub lewa - możliwość przebudowy elementu w kpl. 4 uszczelki i rygle do montażu kanału płaskiego El. systemu dystrybucji - OnFloor Skrzynka rozdzielcza 51/ W (1P) 6 wyjść ComfoTube flat 51 w kpl. 6 uszczelek i rygli do montażu kanału płaskiego flat 51 Skrzynka rozdzielcza 51/ W (1P) 4 wyjścia ComfoTube flat 51 w kpl. 4 uszczelki i rygle do montażu kanału płaskiego flat 51 Przyłącze DN 160 do skrzynki rozdzielczej 51/ W (1P) Do montażu po stronie wywiewnej 41

42 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza - OnFloor Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. OnFloor Kanał płaski ComfoTube flat 51 materiał HDPE, powłoka wewnętrzna, 51x138mm zwój 50m W (1P) zwój 20m W (1P) dł. 2m W (1P) 42 Uszczelka flat 51 do ComfoTube flat szt./paczka W (1P) Izolacja termiczna kanału LS zwój 20 m, materiał PP Grubość izolacji 5mm W (1P) Płaska mufa do kanału ComfoTube flat 51 w kpl. rygiel i uszczelka W (1P) Kolano flat 51 H kolano poziome 90, do kanału płaskiego ComfoTube flat 51 w kpl. 2 rygle i uszczelki W (1P) Kolano flat 51 V kolano pionowe 90, do kanału płaskiego ComfoTube flat 51 w zestawie 2 rygle i 2 uszczelki W (1P) Przejście z ComfoTube DN 90/75 na kanał ComfoTube flat 51 złącza dla rury okrągłej DN 90/75 - podwójny kołnierz mocujący w kpl. 2 uszczelki i rygle W (1P) Przejście z ComfoTube DN 90 na kanał ComfoTube flat 51 kąt 90, w kpl. 2 uszczelki i rygle W (1P) Przejście ComfoTube flat 51 - CT 2x75 w kpl. 3 uszczelki i rygle W (1P) Rozgałęzienie Y flat 51 do montażu po stronie wywiewnej w kpl. 3 uszczelki i rygle W (1P) Przejście 2 x flat 51 w kpl. 4 uszczelki i rygle W (1P) Zaślepka flat 51 do ComfoTube szt./paczka W (1P)

43 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza - OnFloor OnFloor Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. ComfoSet flat W (1P) zestaw do regulacji kanału płaskiego flat 51 Rygiel flat W (1P) 20 szt./paczka Uchwyt montażowy flat W (1P) 10 szt./paczka Skrzynka rewizyjna podłogowa do skrzynki rozdzielczej 6 wyjść mm W (1P) 6 wyjść mm W (1P) 4 wyjścia mm W (1P) 4 wyjścia mm W (1P) Skrzynka rozprężna CLF W (1P) podłączenie do kanału płaskiego flat 51 pod kątem 90 do montażu w ścianie, podłodze lub suficie w komplecie uszczelka i rygiel do montażu kanału płaskiego Skrzynka rozprężna okrągła CLRF boczna W (1P) podłączenie do kanału płaskiego flat 51 pod kątem 90 do montażu w ścianie, podłodze lub suficie w komplecie uszczelka i rygiel do montażu kanału płaskiego Skrzynka rozprężna okrągła CLRF czołowa W (1P) podłączenie do kanału płaskiego flat 51 do montażu w ścianie, podłodze lub suficie w komplecie uszczelka i rygiel do montażu kanału płaskiego Skrzynka rozprężna CLF, CLRF boczna / czołowa Pakiety - str. 52. Skrzynka rozprężna do Reno, CT flat W (1P) przejście przez ścianę, do kanału ComfoTube flat 51 Wzmocnienie do kratki dekoracyjnej (opcja) W (1P) do skrzynki rozprężnej CLF - montaż w podłodze El. systemu dystrybucji - OnFloor 43

44 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji - OnFloor Produkt Opis produktu Nr artykułu Dekoracyjne kratki wentylacyjne systemu OnFloor Cena PLN netto Grupa towar. Engelberg - kratka dekoracyjna, do skrzynki rozprężnej CLF wymiary: 350 x 130 mm, do montażu na ścianie, podłodze lub suficie stal nierdzewna W (1P) biała (tylko na ścianę i sufit) W (1P) Vienna - kratka dekoracyjna, do skrzynki rozprężnej CLF wymiary: 350 x 130 mm, do montażu na ścianie, podłodze lub suficie stal nierdzewna W (1P) biała (tylko na ścianę i sufit) W (1P) Sans soucis - kratka dekoracyjna, do skrzynki rozprężnej CLRF / TV z filtrem, DN 125 (śr. zewn. 160 mm), do montażu tylko na ścianie lub suficie stal nierdzewna W (1P) biała W (1P) Venezia - kratka dekoracyjna, do skrzynki rozprężnej CLRF / TV z filtrem, DN 125 (śr. zewn. 160 mm), do montażu tylko na ścianie lub suficie stal nierdzewna W (1P) biała W (1P) Venezia - kratka dekoracyjna, do skrzynki rozprężnej CLRF / TV z filtrem, DN 125, (160 x 160 mm), do montażu tylko na ścianie lub suficie stal nierdzewna W (1P) biała W (1P) Roma - kratka dekoracyjna, do skrzynki rozprężnej CLF wymiary: 350 x 130 mm, do montażu na ścianie, podłodze lub suficie stal nierdzewna W (1P) biała (tylko na ścianę lub sufit) W (1P) Torino - kratka dekoracyjna, do skrzynki rozprężnej CLF wymiary: 350 x 130 mm, do montażu na ścianie, podłodze lub suficie stal nierdzewna W (1P) biała (tylko na ścianę lub sufit) W (1P) Venezia - kratka dekoracyjna, do skrzynki rozprężnej CLF wymiary: 350 x 130 mm, do montażu na ścianie, podłodze lub suficie stal nierdzewna W (1P) biała (tylko na ścianę lub sufit) W (1P) Kratka dekoracyjna - tworzywo sztuczne, do skrzynki rozprężnej CLF wymiary: 330 x 110 mm, do montażu na ścianie lub suficie biała W (1P) 44

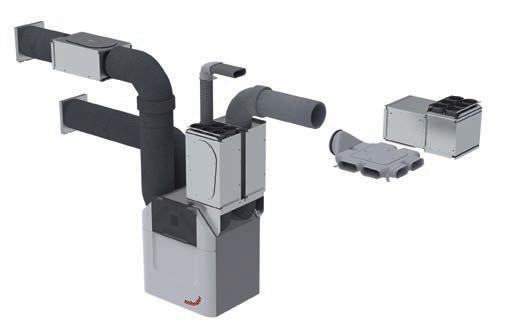

45 Przykład zastosowania systemu dystrybucji powietrza Zehnder OnFloor 45

46 Wymagane oraz opcjonalne elementy do podłączania central wentylacyjnych Jednostka Comfoir 180 ComfoD 180 Comfoir 200 Comfoir Q350 TR Comfoir Q450/600 ST ComfoCool Q600 Kanał wentylacyjny Elastyczny kanał izolowany DN 125 dapter C Nypel poł. DN / Nypel poł. DN / ComfoPipe Compact DN 125 dapter C Nypel poł. DN / Nypel poł. DN / ComfoPipe Compact DN Redukcja symetryczna DN / Mufa ComfoPipe Compact lub nypel poł. DN / Elastyczny kanał izolowany DN Redukcja symetryczna DN / Nypel poł. DN / ComfoPipe Plus DN dapter ComfoPipe Plus DN Elastyczny kanał izolowany DN Redukcja symetryczna DN / Nypel poł. DN / Nypel poł. DN / ComfoPipe Compact DN Redukcja symetryczna DN / Redukcja symetryczna DN / ComfoPipe Plus DN dapter Comfo Pipe Plus DN Redukcja symetryczna DN / Elastyczny kanał izolowany DN Redukcja symetryczna DN / Redukcja symetryczna DN /

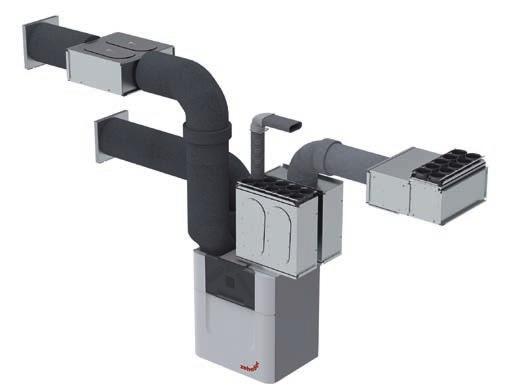

47 Przykład montażu systemu z centralą Comfoir Q350 TR Przykład montażu systemu z centralą Comfoir Q450/600 ST 47

48 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. ComfoPipe Plus ComfoPipe Plus materiał: EPP, grub.: 43 mm, λ: 0,035 W/mK łatwy montaż poprzez samonośne i lekkie elementy dokładnie dopasowane, wtykowe i wytrzymałe połączenia wysokie właściwości termoizolacyjne spełnia wymagania dotyczące kanałów wg DIN wykonane z lekkiego i paroszczelnego materiału klasa szczelności do klasy D, brak konieczności oklejania/sklejania Kanał ComfoPipe Plus DN 160, L=1000mm, D=246/160mm W (1P) Kanał ComfoPipe Plus DN 200, L=1000mm, D=286/200mm W (1P) Kolano ComfoPipe Plus DN 160, 45º, D=246/160mm W (1P) Kolano ComfoPipe Plus DN 200, 45º, D=286/200mm W (1P) Mufa ComfoPipe Plus DN 160, D=277/160mm W (1P) Mufa ComfoPipe Plus DN 200, D=326/200mm W (1P) dapter ComfoPipe Plus DN Comfoir W (1P) do podłączenia Comfoir 350 dapter ComfoPipe Plus DN Comfoir Q W (1P) do podłączenia Comfoir Q350, Kolano 45, 2 szt. dapter ComfoPipe Plus DN C 450/550, C Q450/ W (1P) do podłączenia Comfoir 450/550 oraz Comfoir Q450/600 Zestaw przyłączeniowy do ComfoFond-L Q TR W (1P) Zestaw przyłączeniowy do ComfoFond-L Q ST W (1P) ComfoPipe Kanał powietrzny ComfoPipe Compact materiał: EPP, grub.: 15 mm, λ: 0,037 W/mK łatwy montaż poprzez samonośne i lekkie elementy dokładnie dopasowane, wtykowe i wytrzymałe połączenia wysokie właściwości termoizolacyjne wykonane z lekkiego i paroszczelnego materiału Kanał powietrzny ComfoPipe Compact W (1P) DN 125 L=1000mm, D=155/125 mm Kanał powietrzny ComfoPipe Compact W (1P) DN 160 L=1000mm, D=190/160 mm Kanał powietrzny ComfoPipe Compact W (1P) DN 200 L=1000mm, D=230/200 mm Kolano ComfoPipe Compact W (1P) DN , D = 155/125 mm Kolano ComfoPipe Compact W (1P) DN , D = 190/160 mm Kolano ComfoPipe Compact W (1P) DN , D = 230/200 mm Mufa ComfoPipe Compact W (1P) DN 125 D = 179/155 mm Mufa ComfoPipe Compact W (1P) DN 160 D = 214/190 mm Mufa ComfoPipe Compact W (1P) DN 200 D = 254/230 mm 48

49 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza ComfoPipe Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. Redukcja 200/180 do ComfoPipe Compact W (1P) do podłączenia ComfoFond-L Q ST z ComfoPipe Compact DN200 Redukcja ComfoPipe W (1P) do podłączenia kanału ComfoPipe z urządzeniem redukcja z uszczelką 180 mm /160 mm Elastyczne kanały powietrzne Elastyczny kanał powietrzny, nieizolowany powłoka zewnętrzna pokryta warstwą PVC DN 125, 10 m W (1P) DN 160, 10 m W (1P) DN 180, 10 m W (1P) DN 200, 10 m W (1P) Elastyczny kanał powietrzny, izolowany powłoka zewnętrzna z warstwy poliestrowej, izolacja 25 mm DN 125, 6 m W (1P) DN 160, 6 m W (1P) DN 180, 6 m W (1P) DN 200, 6 m W (1P) Elastyczny kanał powietrzny, izolowany termiczna i akustyczna izolacja o grubości 25 mm DN 125, 10 m W (1P) DN 150, 10 m W (1P) DN 160, 10 m W (1P) DN 180, 10 m W (1P) DN 200, 10 m W (1P) DN 250, 10 m W (1P) Pozostałe elementy systemu dystrybucji Opaska zaciskowa 7,5 x 360 mm W (1P) 100 szt./paczka Taśma montażowa aluminiowa, zbrojona W (1P) szer. 50 mm, dł. 45 m Tłumik okrągły elastyczny, umożliwia prosty i szybki montaż DN 125, dł. bez króćców 1000 mm W (1P) DN 150, dł. bez króćców 1000 mm W (1P) DN 160, dł. bez króćców 1000 mm W (1P) DN 180, dł. bez króćców 1000 mm W (1P) DN 200, dł. bez króćców 1000 mm W (1P) Trójnik 45 materiał: stal ocynkowana 125/ W (1P) 160/ W (1P) 160/ W (1P) 180/ W (1P) 180/ W (1P) 200/ W (1P) 200/ W (1P) 250/ W (1P) 250/ W (1P) 250/ W (1P) El. systemu dystrybucji powietrza 49

50 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza Produkt Opis produktu Nr artykułu Pozostałe elementy systemu dystrybucji Cena PLN netto Grupa towar. Nypel połączeniowy do połączenia m.in. kanału z urządzeniem, wyrzutni dachowej lub przedłużenia kanałów DN W (1P) DN W (1P) DN W (1P) DN W (1P) DN W (1P) DN W (1P) Nypel połączeniowy z uszczelką do połączenia m.in. kanału z urządzeniem, wyrzutni dachowej lub przedłużenia kanałów DN W (1P) DN W (1P) DN W (1P) DN W (1P) Mufa połączeniowa DN W (1P) DN W (1P) DN W (1P) DN W (1P) DN W (1P) DN W (1P) Redukcja symetryczna DN W (1P) DN W (1P) DN W (1P) DN W (1P) DN W (1P) DN W (1P) Redukcja symetryczna z uszczelką DN W (1P) DN W (1P) DN W (1P) DN W (1P) DN W (1P) Zewnętrzna żaluzja ścienna, DN W (1P) Zewnętrzna żaluzja ścienna, DN W (1P) Zewnętrzna żaluzja ścienna, DN W (1P) Zewnętrzna żaluzja ścienna, DN W (1P) Zewnętrzna żaluzja ścienna, DN W (1P) Zewnętrzna czerpnio/wyrzutnia, DN W (1P) Zewnętrzna czerpnio/wyrzutnia, DN W (1P) Zewnętrzna czerpnio/wyrzutnia, DN W (1P) Redukcja symetryczna DN 160/ W (1P) żeńska, pod czerpnię/wyrzutnię Redukcja symetryczna DN 200/ W (1P) żeńska, pod czerpnię/wyrzutnię Redukcja symetryczna DN 250/ W (1P) żeńska, pod czerpnię/wyrzutnię Redukcja symetryczna DN 250/ W (1P) żeńska, pod czerpnię/wyrzutnię 50

51 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemy dystrybucji powietrza pakiety Produkt Opis produktu Nr artykułu Cena PLN netto Grupa towar. Wyjście dachowe spadek dachu 6-60 w kpl. uniwersalna dachówka, szablon i materiały montażowe,kołnierz uszczelniający Wyjście dachowe DN 125, kol. czerwony, RL W (1P) Wyjście dachowe DN 125, kol. czarny, RL W (1P) Wyjście dachowe DN 160, kol. czerwony, RL W (1P) Wyjście dachowe DN 160, kol. czarny, RL W (1P) Wyjście dachowe DN 200, kol. czerwony, RL W (1P) Wyjście dachowe DN 200, kol. czarny, RL W (1P) Wyjście dachowe CoxTrek MV kolor: czarny DN W (1P) DN W (1P) Przejście przez dach płaskie aluminium DN W (1P) DN W (1P) Uszczelnienie otworu dachowego 35-40º kolor czarny DN W (1P) DN W (1P) Osłona do przejścia dachowego 35-45º tw. sztuczne, kolor czarny DN W (1P) DN W (1P) El. systemu dystrybucji powietrza 51

52 Zasady zwrotu komponentów Comfosystems (patrz str. 62) Elementy systemu dystrybucji powietrza - ceny dla opakowań zbiorczych (pakiety) * Produkt Opis produktu Nr artykułu Ilość w opak. zbiorczym Cena PLN netto / 1 szt. Cena PLN netto Grupa towar. Kanał okrągły ComfoTube DN 75, zwój 50m W (1P) pakiet 6 zwojów Kanał okrągły ComfoTube DN 90, zwój 50m W (1P) pakiet 4 zwojów Kanał płaski ComfoTube flat 51, zwój 20m W (1P) pakiet 8 zwojów Kanał płaski ComfoTube flat 51, zwój 50m W (1P) pakiet 8 zwojów Skrzynka rozprężna CLD-P, czołowa W (1P) pakiet 18 szt. Skrzynka rozprężna CLD-P, boczna W (1P) pakiet 18 szt. Skrzynka rozprężna CLD-P, dolna W (1P) pakiet 18 szt. Skrzynka rozprężna TV-P 75, W (1P) DN 125, wys. 150 mm 2 x DN 75, pakiet 12 szt. Skrzynka rozprężna TV-P 75, W (1P) DN 125, wys. 385 mm 2 x DN 75, pakiet 10 szt. Skrzynka rozprężna TV-P 90, W (1P) DN 125, wys. 165 mm 1 x DN 90, pakiet 16 szt. Skrzynka rozprężna TV-P 90, W (1P) DN 125, wys. 400 mm 1 x DN 90, pakiet 10 szt. Skrzynka rozprężna CLF W (1P) do kanału płaskiego flat 51, pakiet 10 szt. Skrzynka rozprężna okrągła CLRF czołowa W (1P) DN 125, do kanału płaskiego flat 51, pakiet 10 szt. Skrzynka rozprężna okrągła CLRF boczna W (1P) DN 125, do kanału płaskiego flat 51, pakiet 10 szt. nemostat wywiewny STB DN 125, Ø 142, do TV-P / CLRF, pakiet 18 szt W (1P) 52 nemostat nawiewny ComfoValve Luna S W (1P) DN 125, Ø 170, do TV-P / CLRF, pakiet 24 szt. Komplet filtrów do Comfoir 350/450/550, G WB (2P) Filtry G3, filtry jednorazowe, tkanina filtracyjna, bez ramek, pakiet 25 kpl. - po 2 szt. * specjalne ceny jednostkowe dla wielokrotności ilości w opakowaniach zbiorczych

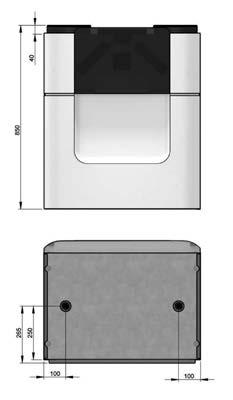

53 Wymiary central wentylacyjnych Zehnder Comfoir Q350 TR Zehnder Comfoir Q450/600 ST Zehnder Comfoir Q Zehnder Comfoir Q 53 Wymiary central wentylacyjnych

54 Wymiary central wentylacyjnych Zehnder Comfoir Przestrzeń dla przyłączy elektr. 572 Przestrzeń dla przyłączy elektr. Ø Ø 151 Płyta przyłączeniowa min (214) Ø 180 (165) Przestrzeń dla prac serwisowych Opływ kondensatu Ø 32 Odpływ kondensatu wersja prawa Odpływ kondensatu wersja lewa 269 Zehnder Comfoir 450/ Przestrzeń dla przyłączy elektr Przestrzeń dla przyłączy elektr. 200 Ø 200 Ø Ø 32 Przestrzeń dla prac serwisowych min. 500 Odpływ kondensatu wersja prawa Odpływ kondensatu wersja lewa 54

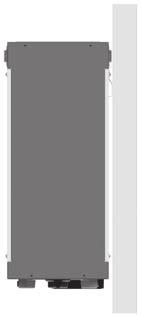

55 Wymiary central wentylacyjnych Novus 300/ x Ø Wymiary central wentylacyjnych

56 Wymiary central wentylacyjnych Zehnder Comfoir Ø Ø Ø (otwór montaż.) odpływ kondensatu 330 odpływ kondensatu Ø (z zawiasem) Montaż pod sufitem nachylenie Kąt nachylenia powinien być ściśle przestrzegany 56

57 Wymiary central wentylacyjnych Zehnder Comfoir NWIEW WYWIEW CZERPNI WYRZUTNI NWIEW (OPCJ) 20 (ODPŁYW KONDENSTU) Wymiary central wentylacyjnych

58 Wymiary central wentylacyjnych Zehnder Comfoir Ø 100 dodatkowe przyłącza Nawiew Zuluft Wywiew bluft 275 do 600 Ø 250 (zewnętrzna) Zehnder ComfoFan S 58

59 Wymiary central wentylacyjnych Zehnder ComfoFond-L Q TR L 52 P G3/4" G3/4'' SECTION P-P 720 P Zehnder ComfoFond-L Q ST R P 56 G3/4" G 3/4`` P SECTION P-P 59 Wymiary central wentylacyjnych

60 Warunki przystąpienia do programu przedłużonej 5 letniej gwarancji na system wentylacji Zehnder 1. Zehnder Polska Sp. z o.o. - Gwarant - świadczy względem użytkownika systemu wentylacyjnego firmy Zehnder, przedłużoną gwarancję nienagannego funkcjonowania, polegającą na bezpłatnym usunięciu ujawnionych w czasie trwania gwarancji wad fabrycznych i materiałowych, a także na możliwości przystąpienia do programu obsługi systemu na preferencyjnych warunkach. Gwarancja dotyczy jedynie systemów wentylacyjnych zainstalowanych na terenie Polski i podlega wymienionym poniżej warunkom. 2. Okres gwarancyjny wynosi 60 miesięcy i rozpoczyna się w dniu uruchomienia systemu wentylacyjnego Zehnder - jednakże najpóźniej sześć miesięcy od momentu dostawy elementów systemu zrealizowanej przez Sieć Partnerską Gwaranta. 3. Warunki, jakie należy spełnić, aby przystąpić do programu przedłużonej 5-letniej gwarancji na systemy wentylacyjne marki Zehnder: - system został fachowo zaprojektowany i wykonany zgodnie z zasadami poprawnego montażu i regulacji przedkładanymi w czasie szkoleń producenta, według wytycznych producenta oraz ogólnie przyjętych przepisów i norm dotyczących wentylacji - system zbudowany jest wyłącznie z komponentów firmy Zehnder (Centrale wentylacyjne o wydajności mniejszej niż 800 m 3 /h, systemy dystrybucji powietrza oraz glikolowe gruntowe wymienniki ciepła z Cennika Generalnego Comfosystems firmy Zehnder począwszy od roku 2015; wyjątek stanowią kompaktowe centrale energetyczne) - system został zamontowany zgodnie z wytycznymi producenta oraz z informacjami zawartymi w instrukcji montażu i obsługi wydanymi przez firmę Zehnder - system wraz z jednostką wentylacyjna oraz elementami sterującymi został prawidłowo podłączony do przygotowanej wcześniej instalacji elektrycznej z zabezpieczeniem dodatkowym klasy D - system został uruchomiony zgodnie z wytycznymi producenta oraz zawartymi w instrukcji montażu i obsługi firmy Zehnder informacjami przez specjalistę-instalatora lub przez serwisantów firmy Zehnder i zaprotokołowany w sposób możliwy do udokumentowania, z użyciem przedłożonych przez Gwaranta protokołów pierwszego uruchomienia i regulacji - system jest poddawany regularnym wymianom filtrów i konserwacjom zgodnie z planem serwisowym dla systemów wentylacyjnych Zehnder i zostało to odnotowane w karcie serwisowej 4. W celu uzyskania przedłużonej 5-letniej gwarancji należy przedłożyć następujące dokumenty i poświadczenia: - faktura dokumentująca montaż dokonany przez specjalistę - instalatora wystawiona korzystającemu z gwarancji lub potwierdzenie ze strony specjalisty-instalatora, że do montażu wykorzystano wyłącznie komponenty firmy Zehnder, zgodnie z warunkami gwarancyjnymi w punkcie 3 - wypełniony kompletnie formularz rejestracyjny (wniosek) - wypełniony kompletnie formularz karty gwarancyjnej jednostki wentylacyjnej, - protokół uruchomienia przez specjalistę - instalatora lub serwisantów firmy Zehnder włącznie z protokołem pomiarów ilości powietrza w pomieszczeniach, potwierdzającym poprawnie wykonaną regulację systemu, zgodną z wyliczonym wcześniej zapotrzebowaniem powietrza 5. Z gwarancji wyłączone są: - elementy podlegające naturalnemu zużyciu (np. filtry) oraz elementy, które muszą być wymieniane w trakcie prac konserwacyjnych - szkody powstałe na skutek nieprawidłowego montażu, zastosowania lub czynników zewnętrznych (np. mrozu lub wyładowań atmosferycznych, nieprawidłowego składowania, użycia siły zewnętrznej, braku czyszczenia i konserwacji, siły wyższej) 6. Usunięcie wad/braków uznanych przez Gwaranta za podlegające świadczeniom gwarancyjnym następuje w ten sposób, że Gwarant według własnego uznania albo naprawia bezpłatnie wadliwe elementy albo wymienia je na wolne od wad. 7. Wymienione części przechodzą na własność Gwaranta. Świadczenie gwarancyjne następuje z zastrzeżeniem sprawdzenia stanu rzeczy na miejscu zamontowania danego systemu. Na skutek skorzystania ze świadczeń gwarancyjnych okres gwarancji na wymienione części nie jest ani przedłużany ani liczony od nowa. 8. Gwarancja nie obejmuje roszczeń, które wykraczają poza bezpłatne usunięcie wad/braków (np. roszczenia odszkodowawcze). 9. Roszczenie gwarancyjne musi zostać zgłoszone w formie pisemnej Gwarantowi w okresie gwarancyjnym w ciągu trzech miesięcy od powzięcia informacji o wystąpieniu wady/braku. 10. Gwarancja istnieje niezależnie od ustawowych praw gwarancyjnych względem sprzedawcy systemów wentylacji pomieszczeń firmy Zehnder oraz niezależnie od roszczeń pozaumownych. 12. Gwarancja jest samodzielnym, dobrowolnym i bezpłatnym świadczeniem Gwaranta nie mającym wpływu na uzgodnienia dotyczące jakości między sprzedającym a kupującym. Poza tym obowiązują Ogólne Warunki Sprzedaży i Dostaw spółki Zehnder Polska dostępne na stronie 5 lat 11. Decyzję co do sposobu usunięcia zgłoszonej formalnie wady podejmuje Gwarant a użytkownik nie może przenosić obciążeń finansowych na Gwaranta o ile ten nie udzielił mu do tego pisemnego pełnomocnictwa. Plus- Gwarancja 60

61 Warunki gwarancji na wyroby marki ZEHNDER dystrybuowane przez firmę Zehnder Polska Sp. z o.o. 1 Zehnder Polska Sp.z o.o., zwana w dalszej części Gwarantem udziela następujących okresów gwarancji na n/w wyroby, znajdujące się w obrocie handlowym oraz zamontowane na terenie Reczypospolitej Polskiej: - 60 miesięcy na grzejniki stalowe oraz stalowe sufitowe promienniki ciepła, - 60 miesięcy na zestawy montażowe do grzejników oraz promienników, - 60 miesięcy na komponenty systemu dystrybucji powietrza, - 24 miesiące na grzałki elektryczne, regulatory oraz inne komponenty elektryczne, - 24 miesiące na wentylatory do grzejników kanałowych oraz konwektorowych, - 24 miesiące na elementy termostatyki ciepłowniczej i zawory, - 24 miesiące na pompy ciepła oraz komponenty i elementy dodatkowe do tych urządzeń, - 24 miesiące na komponenty systemu Zehnder Nest oraz elementy dodatkowe, - 24 miesiące na klimakonwektory oraz ich elementy dodatkowe, - 24 miesiące na nagrzewnice, aparaty grzewczo-wentylacyjne z odzyskiem ciepła oraz ich elementy dodatkowe, - 24 miesiące na systemy filtracji przemysłowej Zehnder Clean ir Solutions oraz ich elementy dodatkowe, - 24 miesiące na wentylatory dachowe oraz ich elementy dodatkowe, - 24 miesiące na wentylatory łazienkowe oraz jednostki wywiewne, - 24 miesiące na elektryczne komponenty wentylacji komfortowej, Okres gwarancji na Centrale wentylacyjne oraz pompy ciepła wynosi 24 miesiące od daty pierwszego uruchomienia, lecz nie więcej niż 30 miesięcy od daty produkcji przez Producenta Bieg gwarancji liczony jest od momentu sprzedania wyrobu klientowi ostatecznemu, chyba że czas składowania u Partnera Handlowego przekracza 6 miesięcy, wówczas od daty dostarczenia do magazynu Partnera. 2. Niniejsza gwarancja udzielana jest przy zachowaniu norm i tolerancji właściwych dla produktu oraz wymiarów i wyposażenia zgodnego z zamówieniem. 3. W przypadku ujawnienia w okresie gwarancji wady użytkownik zobowiązany jest niezwłocznie zgłosić ten fakt w miejscu zakupu lub, jeśli to niemożliwe, bezpośrednio w firmie Zehnder Polska Sp. z o.o. przez dostarczenie wyrobu lub dokumentacji zdjęciowej (jeśli demontaż jest niemożliwy) oraz dowodu zakupu poozwalającego na jednoznaczną identyfikację produktu. 4. Gwarant zobowiązany jest w ciągu 30 dni od zgłoszenia reklamacyjnego dokonać czynności niezbędnych celem weryfikacji okoliczności reklamacyjnych. 5. W razie potwierdzenia okoliczności reklamacyjnych Gwarant zobowiązuje się do niezwłocznego usunięcia wad ujawnionych w okresie gwarancji. 6. Gwarancja obejmuje wady produktu, które ujawnione zostaną w ciągu okresu gwarancyjnego. 3 Gwarancja obejmuje wszelkie wady wyrobu wykazane po jego dostarczeniu do klienta docelowego oraz zaistniałe w czasie jego użytkowania, za wyjątkiem: - uszkodzeń transportowych, zawinionych przez przewoźnika lub zaistniałych w czasie wyładunku wyrobów, za wyjątkiem uszkodzeń ukrytych, stwierdzonych po rozpieczętowaniu nieuszkodzonego opakowania, - uszkodzeń magazynowych (grzejnik przyjęty do składowania uważa się za zatwierdzony jako wolny od wad, za wyjątkiem wad ukrytych, stwierdzonych po rozpieczętowaniu nieuszkodzonego opakowania), - zasilania grzejników medium grzewczym odbiegającym od standardowo przyjętego dla danego typu wyrobu (np. parą wodną), stosowaniu jako czynnika grzewczego medium zawierającego związki agresywne dla stali, - zasilania grzejników medium grzewczym o ciśnieniu roboczym przekraczającym normatywne wartości, określone w instrukcji użytkowania lub dokumentacji technicznej Zehnder, - stosowania wyrobów w pomieszczeniach z obecnością środków agresywnych, jak np. związki siarki i chloru itp. o stężeniach przekraczających warunki normalne (właściwości powłok specjalnych uzgodnić dla danych warunków pracy) - instalowania grzejników stalowych w instalacjach grzewczych otwartych, ze stałym podłączeniem do wody wodociągowej i instalacjach opróżnianych z czynnika grzewczego częściej niż wynika to z niezbędnych wymogów eksploatacyjnych, - instalowania grzejników bez uzgodnienia z producentem parametrów pracy i mediów zasilających w obiektach przemysłowych, - stosowania jako czynnika grzewczego medium zawierającego związki agresywne dla stali, - składowania grzejników na wolnym powietrzu lub w pomieszczeniu o podwyższonej wilgotności powietrza, - stosowania grzejników elektrycznych z narażeniem elementu grzewczego na strumienie wody (bez uwzględnienia stopnia zabezpieczenia wyrobu), - montaż urządzeń w sposób odbiegający od wytycznych producenta, zawartych m. in. w instrukcji montażu. 4 Gwarancja obejmuje urządzenia - wentylacyjne, pompy ciepła, klimakonwektory, nagrzewnice, aparaty grzewczo-wentylacyjny z odzyskiem ciepła, wentylatory dachowe, wentylatory łazienkowe, jednostki wywiewne, systemu Nest i Clean ir Solutions oraz elektryczne komponenty systemu wentylacji użytkowane w miejscu, gdzie dokonano jego montażu i uruchomienia, za wyjątkiem: - montażu urządzeń w sposób odbiegający od wytycznych producenta, zawartych m. in. w instrukcji montażu oraz obsługi, - montażu przeprowadzonego przez niewykwalifikowaną osobę, - użytkowania urządzenia niezgodnie z jego przeznaczeniem, instrukcją obsługi oraz wytycznymi producenta, - niewłaściwego transportu lub przechowywania, - wykonywania napraw, przeróbek i ingerencji przez osoby nieupoważnione, - stosowania nieoryginalnych części zamiennych, - modyfikowania urządzenia, bez pisemnej zgody producenta, - niewłaściwego zasilania napięciem elektrycznym, - niewłaściwego zabezpieczenia antyprzepięciowego, - działania czynników atmosferycznych lub zdarzeń losowych, - niewłaściwego zabezpieczenia urządzenia podczas prowadzenia prac budowlano-remontowych, - podłączenia urządzenia do wadliwie wykonanej instalacji wentylacyjnej lub instalacji CO/CWU/dolnego źródła. - zanieczyszczenia urządzenia, uszkodzeń powstałych w wyniku jego pracy z silnie zanieczyszczonymi filtrami lub w wyniku pracy bez filtrów lub silnego zanieczyszczenia instalacji wentylacyjnej. 5 Wszelkie konflikty wynikłe na tle gwarancji powinny być rozstrzygane w sposób polubowny, a dopiero po wykorzystaniu tej drogi poprzez sąd właściwy dla siedziby Gwaranta. Gwarant zastrzega sobie prawo do oględzin towaru reklamowanego i na tej podstawie dokona wyboru sposobu usunięcia usterki lub wady poprzez naprawę lub wymianę. Niezwłoczny czas naprawy lub wymiany definiowany jest po rozpatrzeniu reklamacji z uwzględnieniem procesu technologicznego, jakiemu należy wyrób poddać oraz czasu dostawy. 61

62 Ogólne zasady realizacji, zamówień, dostaw oraz zwrotów Produkty z palety Zehnder Polska Sp. z o.o. zamawiane są faxem, pocztą elektroniczną lub za pomocą listu poleconego. Każde zamówienie jest rejestrowane i po upływie 24 godzin nie podlega zmianie bez skutku finansowego. Zamówienie powinno w sposób przejrzysty określać nr artykułu, nazwę oraz w przypadku grzejników również typ, rozmiar, sposób podłączenia, kolor i ilość zamówionych sztuk produktu, a także adres dostawy, jeśli jest on inny niż siedziba zamawiającego. Grzejniki w wykonaniu niestandardowym winny być opatrzone rysunkiem, szkicem lub opisem słownym. W razie wątpliwości dział zamówień podejmie kontakt w celu uszczegółowienia cech produktu, z tego powodu konieczne jest podanie na zamówieniu czytelnego podpisu i numeru telefonu osoby zamawiającej. System rejestracji zamówień generuje potwierdzenie zlecenia produkcyjnego. Może być ono przesłane w ciągu 48 godzin od złożenia zamówienia na wskazany nr faxu lub adres poczty elektronicznej. Dokument ten określa w definitywny sposób termin realizacji dostawy. Zastrzega się prawo do zmiany tego terminu z przyczyn niezawinionych, o czym zamawiający będzie niezwłocznie powiadomiony. Ze względu na złożoność procesu produkcyjnego, informacje ustne na temat czasu realizacji zamówień, udzielane przez pracowników Zehnder Polska mogą być traktowane jedynie jako przybliżone. Standardowe czasy realizacji dostaw poszczególnych typów produktów określone są w umowie Handlowej zawartej między Partnerem Handlowym a Zehnder Polska Sp. z o.o. Klient jest zobowiązany poinformować firmę Zehnder Polska pisemnie, najpóźniej w momencie składania zamówienia, podając jego numer, o wszelkich warunkach szczególnych i możliwych karach umownych wynikających z niedotrzymania terminu. Na wniosek zamawiającego etykieta produktu może zawierać dowolny, 35-znakowy opis dodatkowy, pomocny przy identyfikacji wyrobu w trakcie przyjmowania dostawy. Dostarczone produkty podlegają obowiązkowym oględzinom w dniu dostawy, mającym na celu stwierdzenie ewentualnych uszkodzeń opakowania. Wszelkie uszkodzenia transportowe winny być naniesione w formie opisu w dokumentach logistycznych przewoźnika i potwierdzone imiennie przez kierowcę. Dla uznania roszczenia konieczne jest sporządzenie protokołu uszkodzeń i przesłanie go do Zehnder Polska Sp. z o.o. nie później niż następnego dnia roboczego od dnia dostawy. Zehnder Polska Sp. z o.o. dopuszcza warunkowo możliwość zwrotu podstawowych elementów systemu dystrybucji powietrza Comfosystems (cennik cz. II, strony 8-32) z zachowaniem poniższych warunków: - zwrot towaru jest każdorazowo akceptowany przez producenta i dotyczy jedynie towarów, których zakup nastąpił nie później niż 6 m-cy przed datą dokonania zwrotu i pod warunkiem, że towar nie został wycofany z asortymentu producenta; - przed dokonaniem zwrotu kupujący jest zobowiązany podjąć działania mające na celu zbycie towaru, włączając informację o zaleganiu towaru do terenowego przedstawiciela producenta; - producent dopuszcza możliwość zwrotu jedynie towaru nieuszkodzonego, kompletnego, oryginalnie zapakowanego, bez śladów użytkowania; - zwrot elementów z pakietów Zehnder rozliczany jest wg cen pojedynczych elementów - producent zastrzega sobie prawo do weryfikacji stanu towaru przeznaczonego do zwrotu w formie oględzin dokonywanych przez terenowego przedstawiciela handlowego producenta; - organizacja zwrotu towarów leży całkowicie po stronie kupującego; - koszty logistyczne związane ze zwrotem towaru ponosi kupujący, wysyłka towaru bez uzgodnienia z producentem nie będzie przyjmowana, a koszt odesłania nieuzgodnionego zwrotu pokrywa wysyłający; - w przypadku użycia spedycji wytypowanej przez wysyłającego, za szkody transportowe i rozpatrzenie reklamacji tych szkód odpowiada wysyłający; - każdorazowo producent naliczy opłatę manipulacyjną w wysokości 25% wartości netto według cen katalogowych zawartych w obowiązującym cenniku generalnym Comfosystems na dany rok, w przypadku zmian cen obowiązuje cennik zgodny z datą fakturowania towaru. Serwis Zehnder Produkt Opis Cena PLN netto Serwis Zehnder Produkty Serwis Uruchomienie systemu wentylacji Zehnder 1 + materiały eksploatacyjne nie mniej niż 850 Roczny przegląd gwarancyjny jednostki wentylacyjnej oraz kontrola systemu nie mniej niż 500 Usługa serwisowa (stawka roboczogodzina) Koszt dojazdu serwisanta (za km) 3 1,6 Wizyta serwisowa - oględziny / kontrola / doradztwo 4 nie mniej niż podłączenie elektryczne zasilania, sterowania, bez montażu podzespołów, z wykonaniem regulacji uprzednio zabudowanej i podłączonej instalacji wykonanej zgodnie z projektem i protokołem regulacji; w przypadku braku projektu oraz protokołu regulacji usługa płatna zgodnie z cennikiem za 1 roboczogodzinę 2 bez materiałów eksploatacyjnych i części zamiennych w przypadku usługi niegwarancyjnej, płatna każda rozpoczęta godzina pracy 3 opłata naliczana osobno po uprzednim zaakceptowaniu kosztu przez klienta 4 wizyta na zlecenie klienta w celu oględzin, kontroli lub doradztwa 62

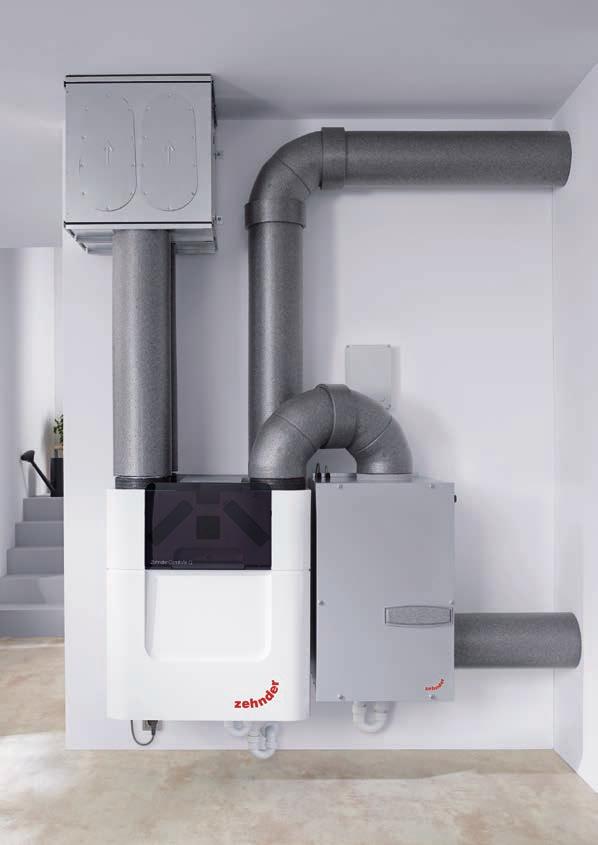

63 Przykład montażu Zehnder Comfoir Q600 z ComfoFond-L Q ST 63
