Xtreamer Wonder. Szybki start. Skrócona instrukcja użytkownika.

Transkrypt

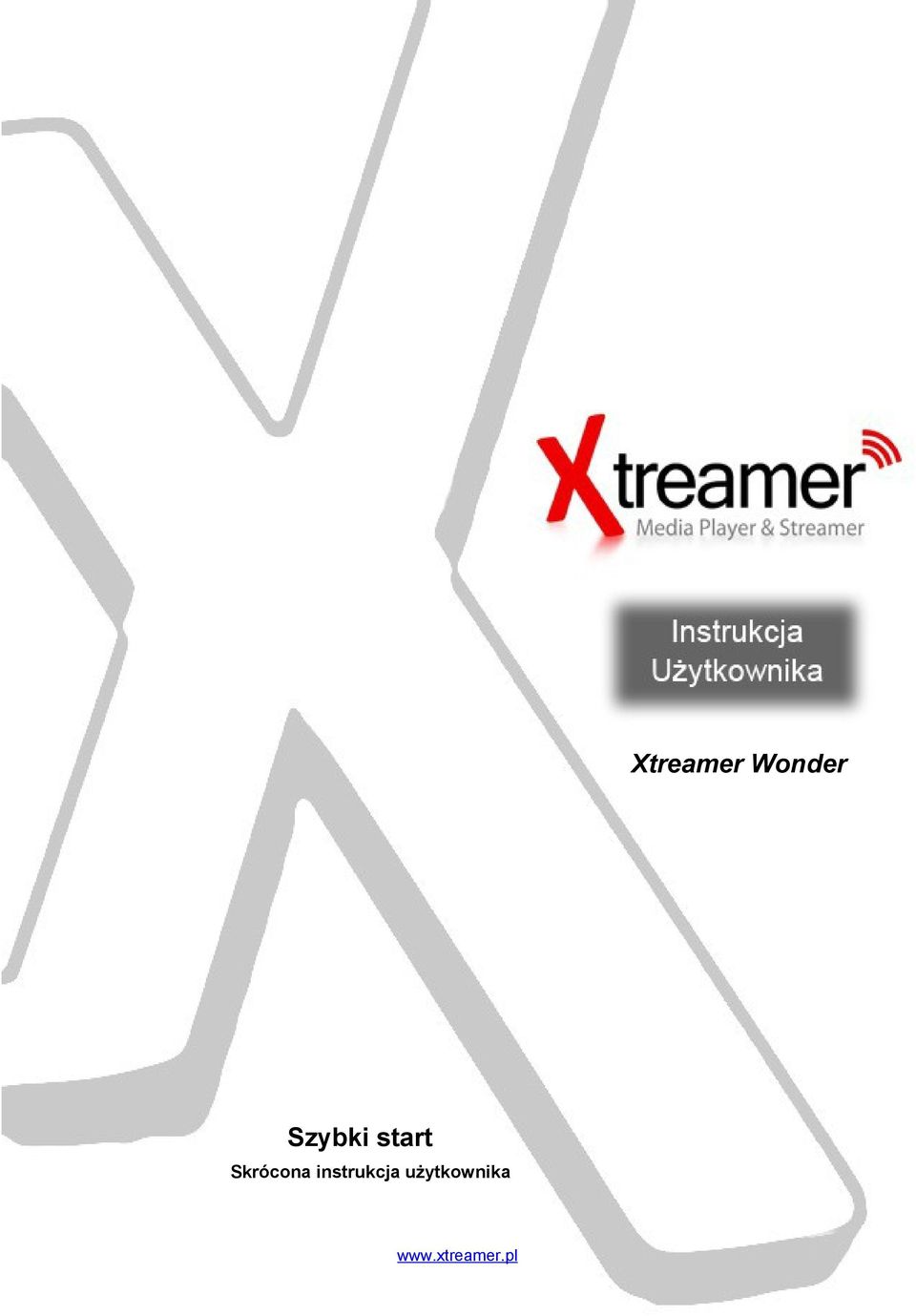

1 Szybki start

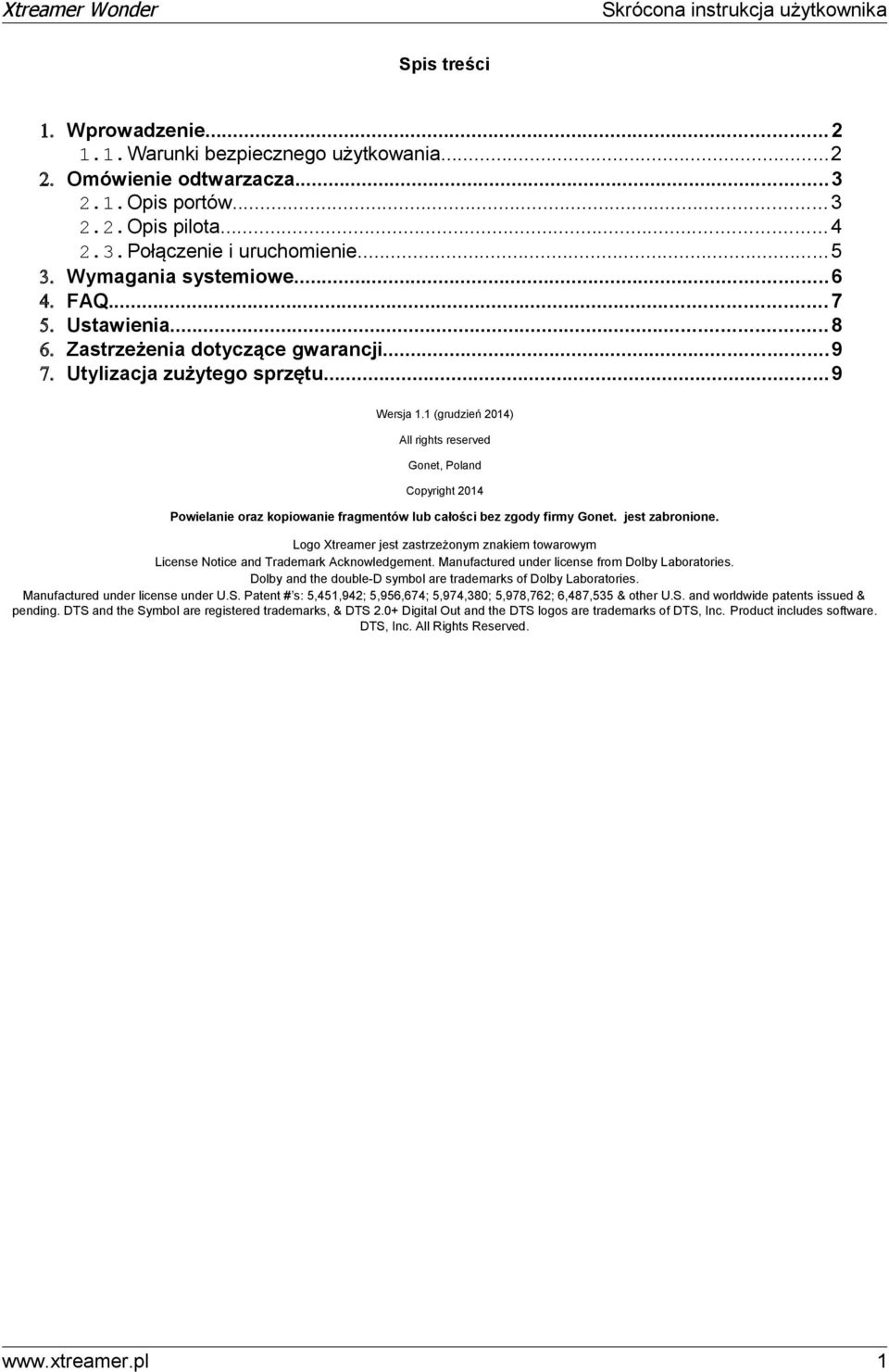

2 Spis treści 1. Wprowadzenie Warunki bezpiecznego użytkowania Omówienie odtwarzacza Opis portów Opis pilota Połączenie i uruchomienie Wymagania systemiowe FAQ Ustawienia Zastrzeżenia dotyczące gwarancji Utylizacja zużytego sprzętu...9 Wersja 1.1 (grudzień 2014) All rights reserved Gonet, Poland Copyright 2014 Powielanie oraz kopiowanie fragmentów lub całości bez zgody firmy Gonet. jest zabronione. Logo Xtreamer jest zastrzeżonym znakiem towarowym License Notice and Trademark Acknowledgement. Manufactured under license from Dolby Laboratories. Dolby and the double-d symbol are trademarks of Dolby Laboratories. Manufactured under license under U.S. Patent # s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are registered trademarks, & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc. Product includes software. DTS, Inc. All Rights Reserved. 1

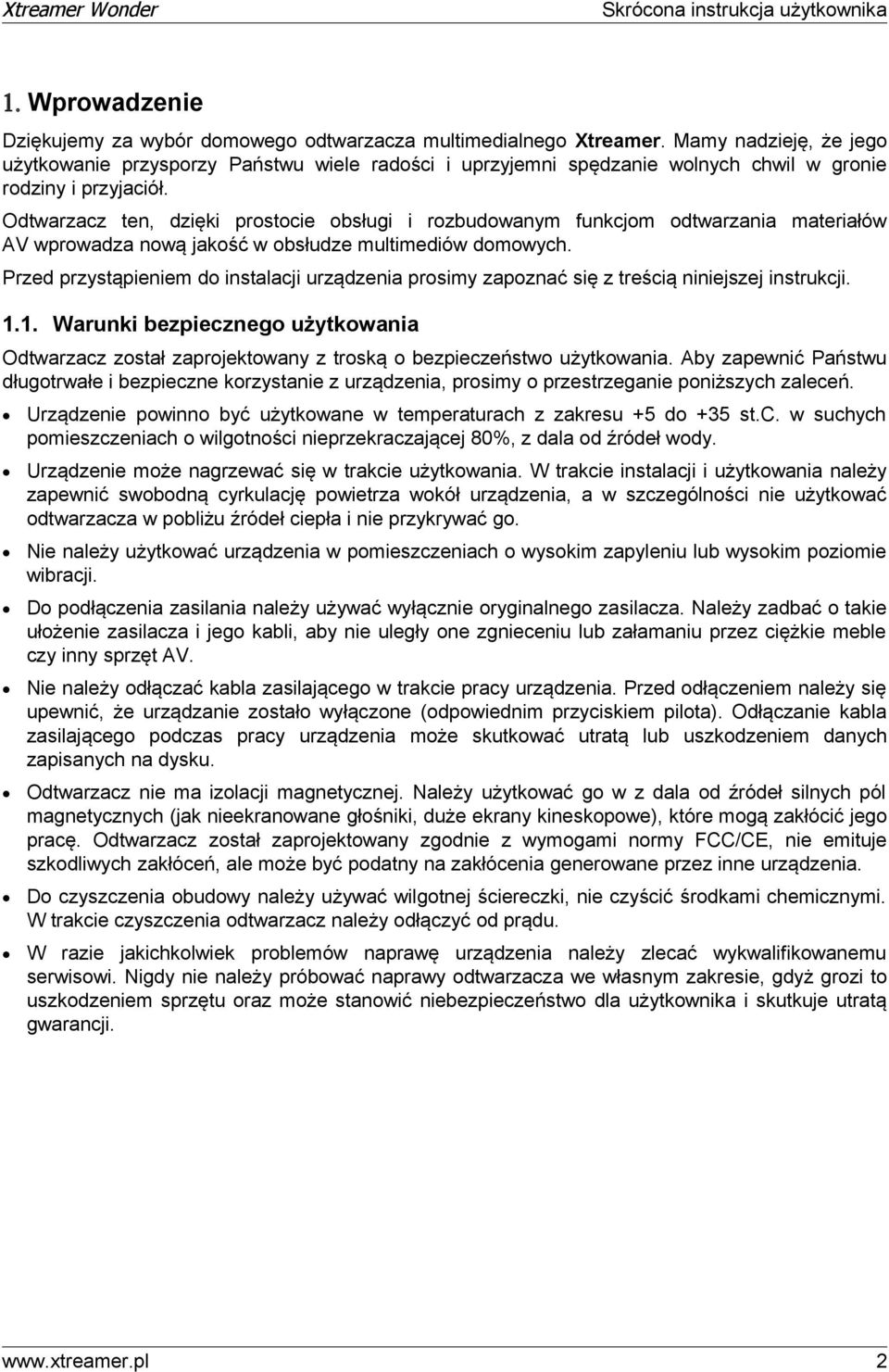

3 1. Wprowadzenie Dziękujemy za wybór domowego odtwarzacza multimedialnego Xtreamer. Mamy nadzieję, że jego użytkowanie przysporzy Państwu wiele radości i uprzyjemni spędzanie wolnych chwil w gronie rodziny i przyjaciół. Odtwarzacz ten, dzięki prostocie obsługi i rozbudowanym funkcjom odtwarzania materiałów AV wprowadza nową jakość w obsłudze multimediów domowych. Przed przystąpieniem do instalacji urządzenia prosimy zapoznać się z treścią niniejszej instrukcji Warunki bezpiecznego użytkowania Odtwarzacz został zaprojektowany z troską o bezpieczeństwo użytkowania. Aby zapewnić Państwu długotrwałe i bezpieczne korzystanie z urządzenia, prosimy o przestrzeganie poniższych zaleceń. Urządzenie powinno być użytkowane w temperaturach z zakresu +5 do +35 st.c. w suchych pomieszczeniach o wilgotności nieprzekraczającej 80%, z dala od źródeł wody. Urządzenie może nagrzewać się w trakcie użytkowania. W trakcie instalacji i użytkowania należy zapewnić swobodną cyrkulację powietrza wokół urządzenia, a w szczególności nie użytkować odtwarzacza w pobliżu źródeł ciepła i nie przykrywać go. Nie należy użytkować urządzenia w pomieszczeniach o wysokim zapyleniu lub wysokim poziomie wibracji. Do podłączenia zasilania należy używać wyłącznie oryginalnego zasilacza. Należy zadbać o takie ułożenie zasilacza i jego kabli, aby nie uległy one zgnieceniu lub załamaniu przez ciężkie meble czy inny sprzęt AV. Nie należy odłączać kabla zasilającego w trakcie pracy urządzenia. Przed odłączeniem należy się upewnić, że urządzanie zostało wyłączone (odpowiednim przyciskiem pilota). Odłączanie kabla zasilającego podczas pracy urządzenia może skutkować utratą lub uszkodzeniem danych zapisanych na dysku. Odtwarzacz nie ma izolacji magnetycznej. Należy użytkować go w z dala od źródeł silnych pól magnetycznych (jak nieekranowane głośniki, duże ekrany kineskopowe), które mogą zakłócić jego pracę. Odtwarzacz został zaprojektowany zgodnie z wymogami normy FCC/CE, nie emituje szkodliwych zakłóceń, ale może być podatny na zakłócenia generowane przez inne urządzenia. Do czyszczenia obudowy należy używać wilgotnej ściereczki, nie czyścić środkami chemicznymi. W trakcie czyszczenia odtwarzacz należy odłączyć od prądu. W razie jakichkolwiek problemów naprawę urządzenia należy zlecać wykwalifikowanemu serwisowi. Nigdy nie należy próbować naprawy odtwarzacza we własnym zakresie, gdyż grozi to uszkodzeniem sprzętu oraz może stanowić niebezpieczeństwo dla użytkownika i skutkuje utratą gwarancji. 2

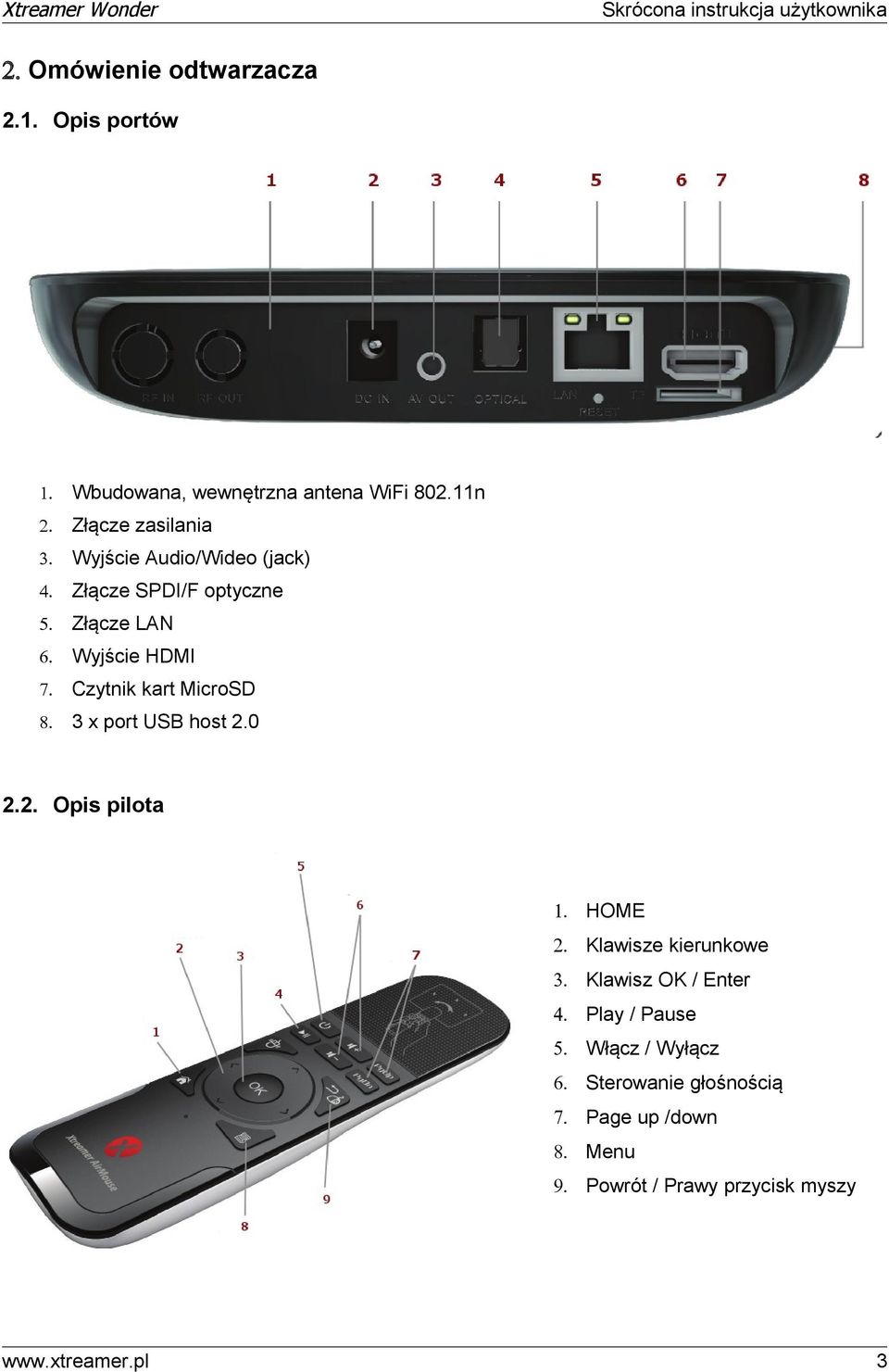

4 2. Omówienie odtwarzacza 2.1. Opis portów 1. Wbudowana, wewnętrzna antena WiFi n 2. Złącze zasilania 3. Wyjście Audio/Wideo (jack) 4. Złącze SPDI/F optyczne 5. Złącze LAN 6. Wyjście HDMI 7. Czytnik kart MicroSD 8. 3 x port USB host Opis pilota 1. HOME 2. Klawisze kierunkowe 3. Klawisz OK / Enter 4. Play / Pause 5. Włącz / Wyłącz 6. Sterowanie głośnością 7. Page up /down 8. Menu 9. Powrót / Prawy przycisk myszy 3

5 2.3. Podłączenie i uruchomienie Złącze HDMI Odtwarzacz wyposażony jest w cyfrowe złącze audio-wideo HDMI. Złącze pozwala na przesłanie wysokiej jakości obrazu, w rozdzielczościach standardowych oraz HD, a także cyfrowego sygnału audio w wersji stereofonicznej lub wielokanałowej. Przy połączeniu odtwarzacza z telewizorem HDTV złącze HDMI zapewnia obraz najwyższej jakości. Odtwarzacz wyposażony jest w złącze pracujące w standardzie HDMI 1.4 wymagane do prawidłowej współpracy z telewizorami 3D. Podłączanie cyfrowych systemów wielokanałowych Odtwarzacz posiada optyczne, cyfrowe wyjście sygnału audio. Korzystając z odpowiedniego kabla optycznego należy podłączyć wyjście odtwarzacza z odpowiednim wejściem wielokanałowego amplitunera kina domowego lub innego cyfrowego dekodera audio. Złącze optyczne pozwala na odtwarzanie stereofonicznej oraz wielokanałowej (do 5.1) ścieżki audio formatach DTS, DolbyDigital oraz PCM zapisanej w materiałach AV odtwarzanych przez odtwarzacz. Podłączanie do sieci LAN oraz WLAN (WiFi) Aby podłączyć odtwarzacz do sieci komputerowej należy użyć standardowego kabla sieciowego (cat5, cat5e lub cat6). Kabel taki nie wchodzi w skład standardowego wyposażenia odtwarzacza. Jeden koniec kabla należy podłączyć do gniazda LAN w odtwarzaczu, drugi koniec należy podłączyć do wolnego gniazda w ruterze, przełączniku sieciowym (switch) lub do gniazda karty sieciowej komputera. W zależności od typu połączenia należy użyć kabla krosowanego lub niekrosowanego. 4

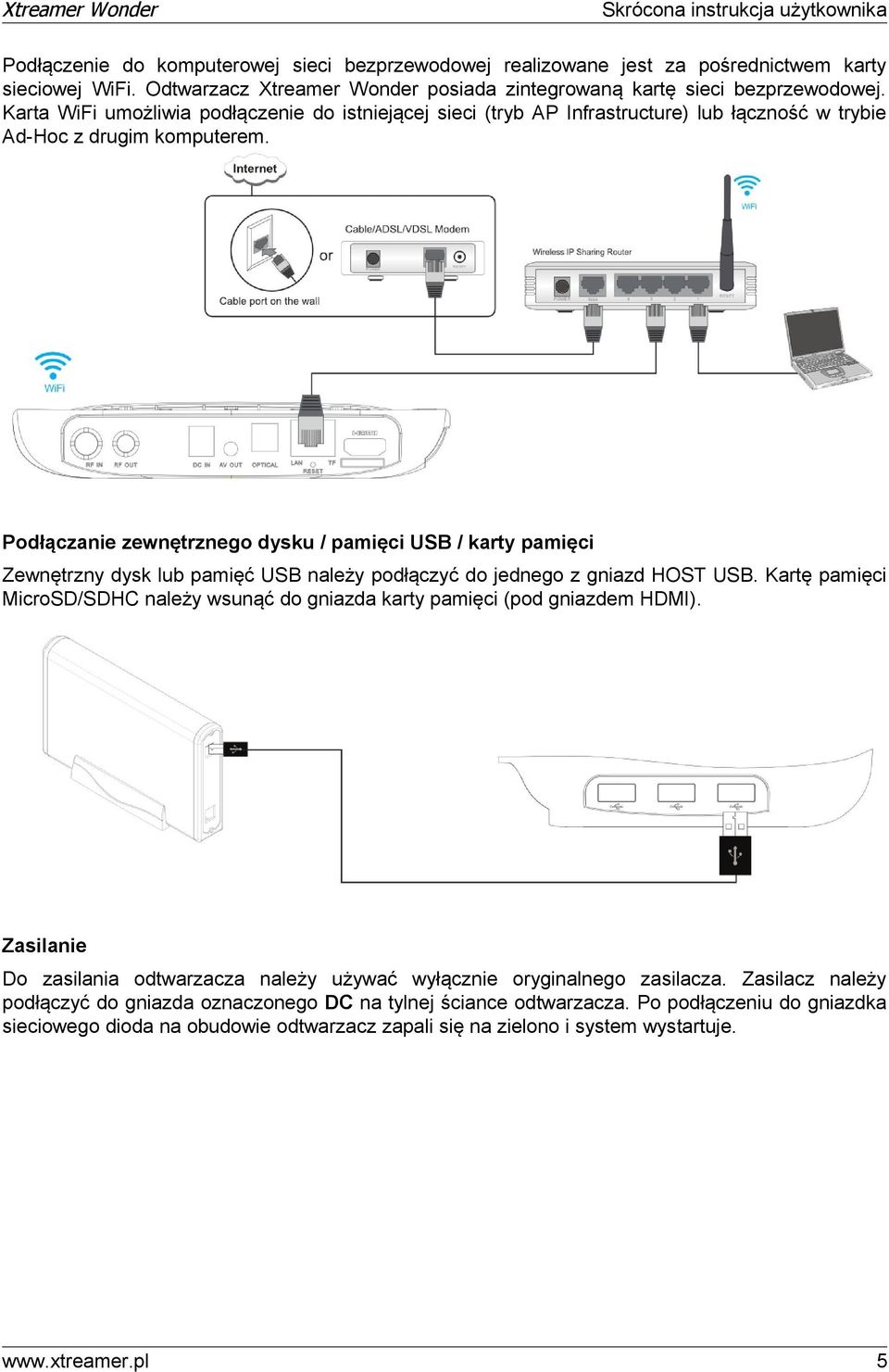

6 Podłączenie do komputerowej sieci bezprzewodowej realizowane jest za pośrednictwem karty sieciowej WiFi. Odtwarzacz Xtreamer Wonder posiada zintegrowaną kartę sieci bezprzewodowej. Karta WiFi umożliwia podłączenie do istniejącej sieci (tryb AP Infrastructure) lub łączność w trybie Ad-Hoc z drugim komputerem. Podłączanie zewnętrznego dysku / pamięci USB / karty pamięci Zewnętrzny dysk lub pamięć USB należy podłączyć do jednego z gniazd HOST USB. Kartę pamięci MicroSD/SDHC należy wsunąć do gniazda karty pamięci (pod gniazdem HDMI). Zasilanie Do zasilania odtwarzacza należy używać wyłącznie oryginalnego zasilacza. Zasilacz należy podłączyć do gniazda oznaczonego DC na tylnej ściance odtwarzacza. Po podłączeniu do gniazdka sieciowego dioda na obudowie odtwarzacz zapali się na zielono i system wystartuje. 5

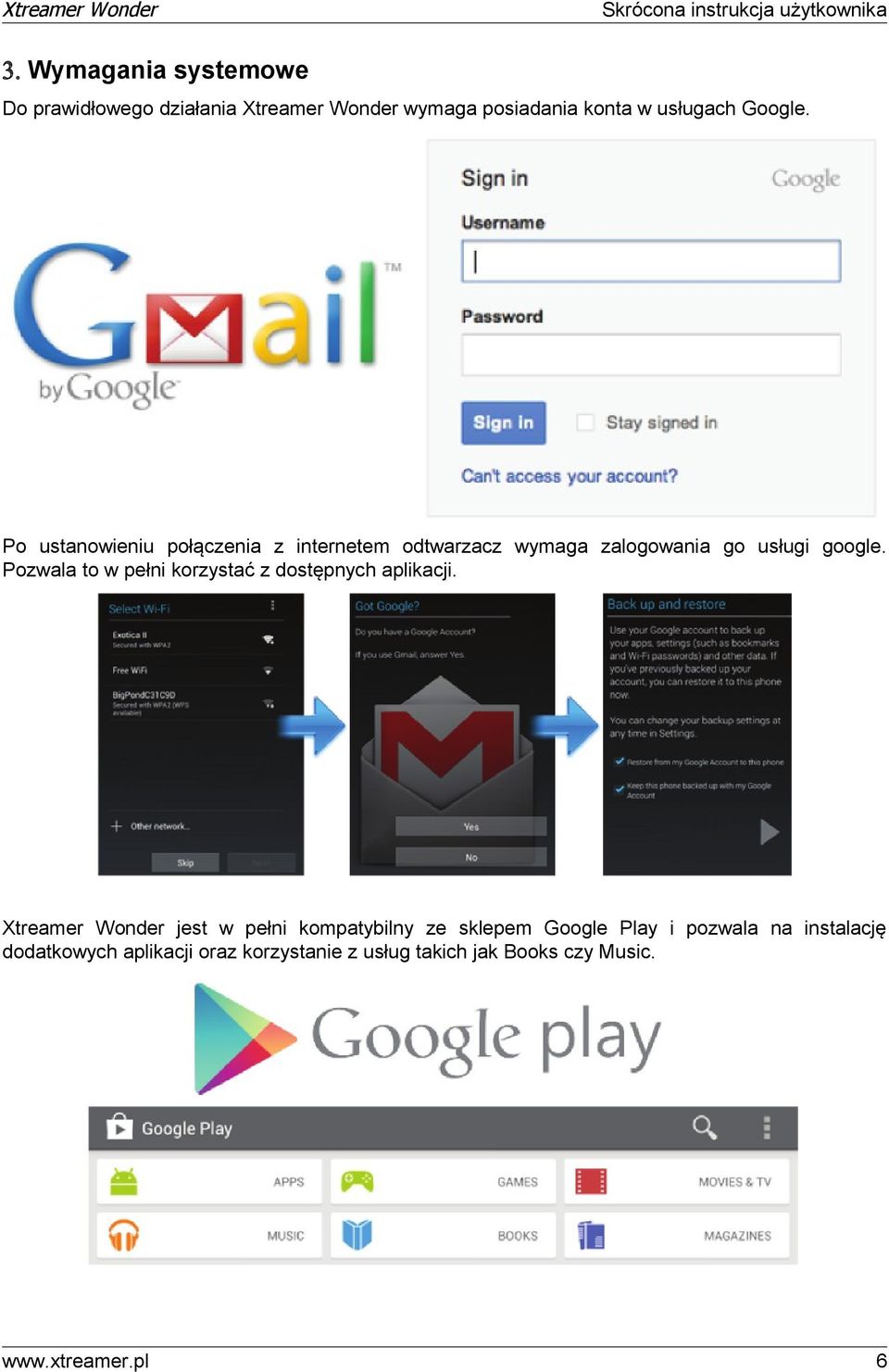

7 3. Wymagania systemowe Do prawidłowego działania Xtreamer Wonder wymaga posiadania konta w usługach Google. Po ustanowieniu połączenia z internetem odtwarzacz wymaga zalogowania go usługi google. Pozwala to w pełni korzystać z dostępnych aplikacji. Xtreamer Wonder jest w pełni kompatybilny ze sklepem Google Play i pozwala na instalację dodatkowych aplikacji oraz korzystanie z usług takich jak Books czy Music. 6

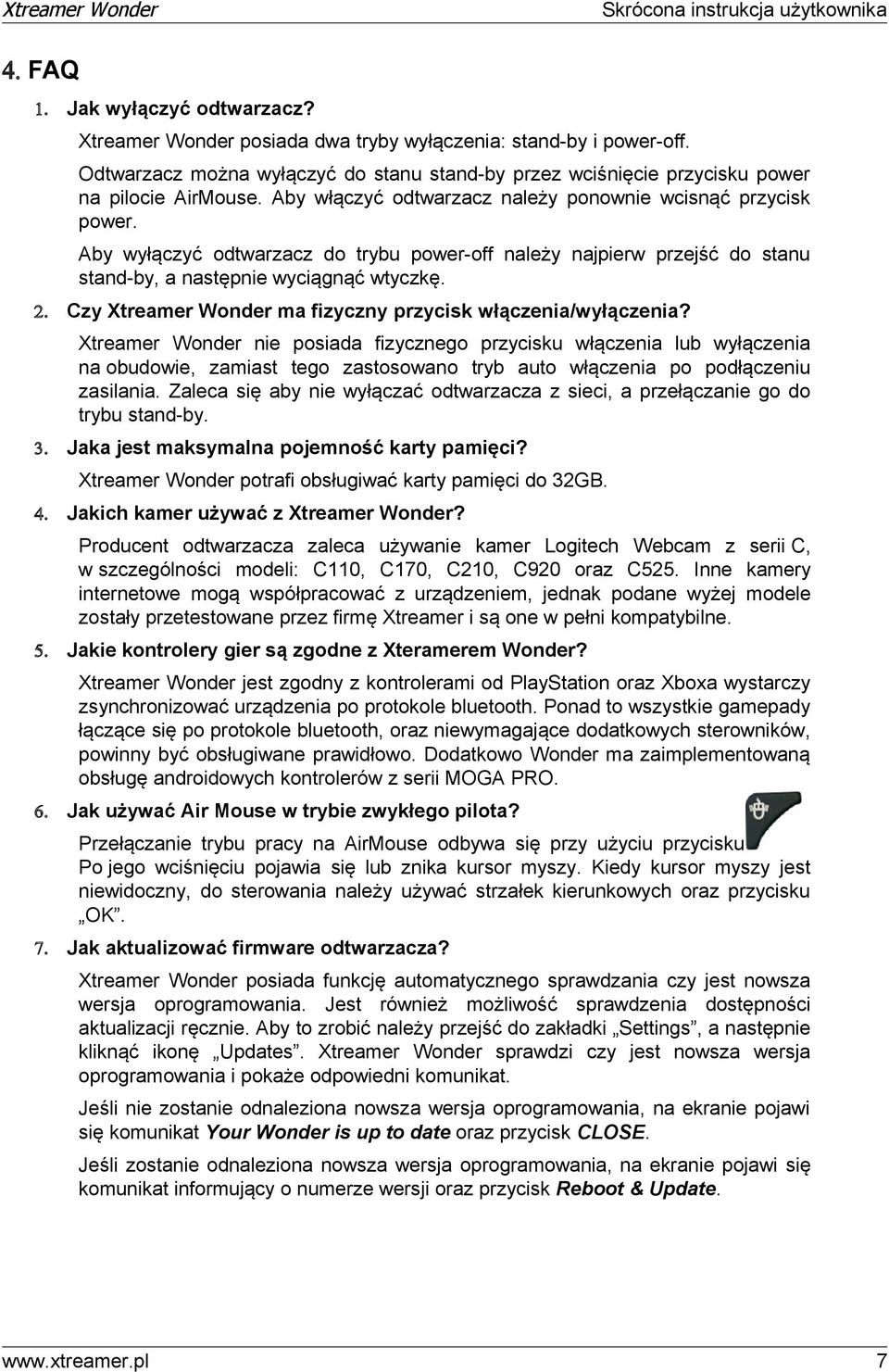

8 4. FAQ 1. Jak wyłączyć odtwarzacz? Xtreamer Wonder posiada dwa tryby wyłączenia: stand-by i power-off. Odtwarzacz można wyłączyć do stanu stand-by przez wciśnięcie przycisku power na pilocie AirMouse. Aby włączyć odtwarzacz należy ponownie wcisnąć przycisk power. Aby wyłączyć odtwarzacz do trybu power-off należy najpierw przejść do stanu stand-by, a następnie wyciągnąć wtyczkę. 2. Czy Xtreamer Wonder ma fizyczny przycisk włączenia/wyłączenia? Xtreamer Wonder nie posiada fizycznego przycisku włączenia lub wyłączenia na obudowie, zamiast tego zastosowano tryb auto włączenia po podłączeniu zasilania. Zaleca się aby nie wyłączać odtwarzacza z sieci, a przełączanie go do trybu stand-by. 3. Jaka jest maksymalna pojemność karty pamięci? Xtreamer Wonder potrafi obsługiwać karty pamięci do 32GB. 4. Jakich kamer używać z Xtreamer Wonder? Producent odtwarzacza zaleca używanie kamer Logitech Webcam z serii C, w szczególności modeli: C110, C170, C210, C920 oraz C525. Inne kamery internetowe mogą współpracować z urządzeniem, jednak podane wyżej modele zostały przetestowane przez firmę Xtreamer i są one w pełni kompatybilne. 5. Jakie kontrolery gier są zgodne z Xteramerem Wonder? Xtreamer Wonder jest zgodny z kontrolerami od PlayStation oraz Xboxa wystarczy zsynchronizować urządzenia po protokole bluetooth. Ponad to wszystkie gamepady łączące się po protokole bluetooth, oraz niewymagające dodatkowych sterowników, powinny być obsługiwane prawidłowo. Dodatkowo Wonder ma zaimplementowaną obsługę androidowych kontrolerów z serii MOGA PRO. 6. Jak używać Air Mouse w trybie zwykłego pilota? Przełączanie trybu pracy na AirMouse odbywa się przy użyciu przycisku Po jego wciśnięciu pojawia się lub znika kursor myszy. Kiedy kursor myszy jest niewidoczny, do sterowania należy używać strzałek kierunkowych oraz przycisku OK. 7. Jak aktualizować firmware odtwarzacza? Xtreamer Wonder posiada funkcję automatycznego sprawdzania czy jest nowsza wersja oprogramowania. Jest również możliwość sprawdzenia dostępności aktualizacji ręcznie. Aby to zrobić należy przejść do zakładki Settings, a następnie kliknąć ikonę Updates. Xtreamer Wonder sprawdzi czy jest nowsza wersja oprogramowania i pokaże odpowiedni komunikat. Jeśli nie zostanie odnaleziona nowsza wersja oprogramowania, na ekranie pojawi się komunikat Your Wonder is up to date oraz przycisk CLOSE. Jeśli zostanie odnaleziona nowsza wersja oprogramowania, na ekranie pojawi się komunikat informujący o numerze wersji oraz przycisk Reboot & Update. 7

9 5. Ustawienia Po wybraniu z menu głównego opcji settings odtwarzacz wyświetla graficzne menu ustawień, w którym można dostosować następujące parametry: 1. Language (język) Pozwala na zmianę języka graficznego interfejsu. 2. Ethernet (sieciowe połączenie kablowe) Pozwala włączyć i skonfigurować sieciowe połączenie kablowe. 3. Wi-Fi (sieciowe połączenie bezprzewodowe) Pozwala włączyć i skonfigurować sieciowe połączenie bezprzewodowe. 4. HDMI (parametry wyświetlania) Pozwala ustawić rozdzielczość na wyjściu HDMI. Xtreamer Wonder może pracwoać w następujących rozdzielczościach: 480I, 480P, 576I, 576P, 720P/50Hz, 720P/60hZ, 1080I/60Hz, 1080P/60Hz, 1080I/50Hz, 1080P/50Hz, 4K*/24Hz, 4K*/25Hz, 4K*/30Hz * Rozdzielczość: 3840 x Screen Size (rozmiar ekranu) Pozwala dopasować rozmiar wyświetlanego ekranu do rozmiaru telewizora. 6. Sound (ustawienia audio) Pozwala wybrać sposób dekodowania dźwięku na wyjściach SPDIF oraz HDMI. 7. General (ogólne) Zawiera opcję pełnego ponownego uruchomienia odtwarzacza oraz przywrócenia ustawień fabrycznych graficznego interfejsu użytkownika (resetuje wszystkie wprowadzone zmiany i dodane skróty, nie odinstalowuje aplikacji). 8. Updates (aktualizacje oprogramowania) Pozwala sprawdzić dostępność i zainstalować nowsze wersje oprogramowania. 9. Internet Speed (prędkość sieci) Pozwala na przetestowanie prędkości pobierania z sieci. 10. Autorun (opcje uruchamiania) Pozwala włączyć opcję automatycznego uruchamiania jednej z zainstalowanych aplikacji, domyślnie do wyboru dostępne są: Przeglądarka internetowa, YouTube oraz XBMC. 11. Info (informacje) Wyświetla informacje o adresie MAC, adresie IP, wersji systemu Android, wersji Kernela oraz wersji oprogramowania. 12. Advanced (ustawienia zaawansowane) Uruchamia andridową sekcję ustawień pozwalającą między innymi na ręczne odinstalowywanie aplikacji, ustawienie czasu i daty, włączenie lub wyłączenie modułu Bluetooth. 8

10 6. Zastrzeżenia dotyczące gwarancji Odtwarzacz Egreat objęty jest gwarancją której okres podany został na karcie gwarancyjnej, gdzie znajdują się również szczegółowe informacje dotyczące warunków i zasad gwarancji. Gwarancja na odtwarzacz nie obejmuje: - uszkodzeń spowodowanych przez czynniki naturalne, takie jak ogień, wyładowanie statyczne. - uszkodzeń powstałych w wyniku nieautoryzowanej naprawy, modyfikacji lub wypadku. - uszkodzeń spowodowanych niewłaściwym użytkowaniem urządzenia lub nieostrożnością. - odtwarzaczy, które zostały zmodyfikowane lub zintegrowane z innymi urządzeniami, a także urządzeń, które są wykorzystywane do celów publicznych lub komercyjnych. - utraty oprogramowania, informacji i danych zapisanych w pamięci odtwarzacza. - niewłaściwego użytkowania lub niewłaściwej instalacji urządzenia. - uszkodzeń spowodowanych przez niewłaściwą instalacje oprogramowania systemowego, lub instalację niewłaściwej wersji oprogramowania. 7. Utylizacja zużytego sprzętu Urządzenia podlegające procesom utylizacji i recyklingu są oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005r. "o zużytym sprzęcie elektrycznym i elektronicznym" (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Oznakowanie takie oznacza, że sprzęt po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami organicznymi pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go podmiotom prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Podmioty prowadzące zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Wysłużone urządzenie przeznaczone do usunięcia z gospodarstwa domowego nie jest bezwartościowym odpadem. 9
