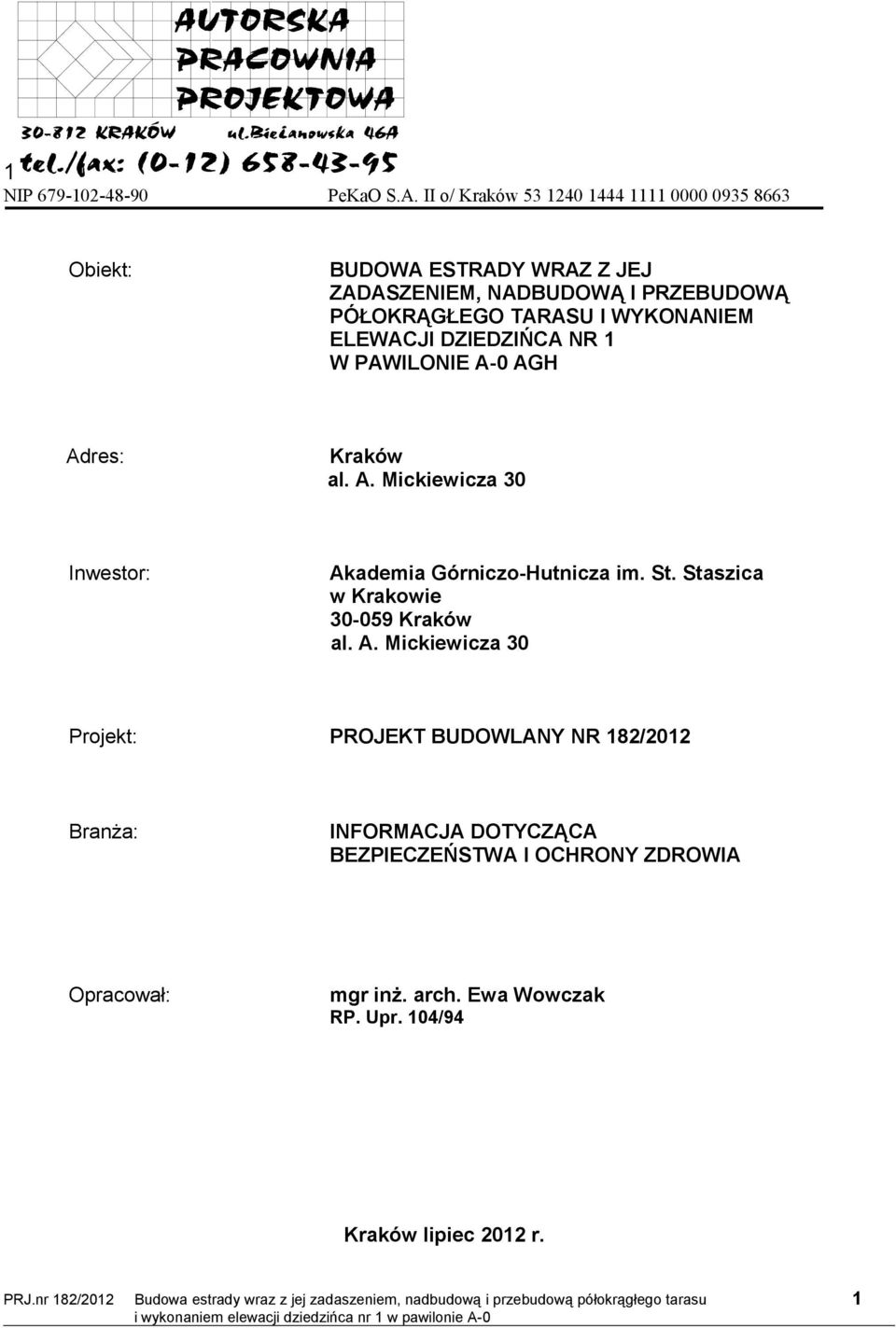

1 1 NIP PeKaO S.A. II o/ Kraków Obiekt: BUDOWA ESTRADY WRAZ Z JEJ ZADASZENIEM, NADBUDOWĄ I PRZEBUDOWĄ PÓŁOKRĄGŁEGO TARASU I WYKONANIEM ELEWACJI DZIEDZIŃCA NR 1 W PAWILONIE A-0 AGH Adres: Kraków al. A. Mickiewicza 30 Inwestor: Akademia Górniczo-Hutnicza im. St. Staszica w Krakowie Kraków al. A. Mickiewicza 30 Projekt: PROJEKT BUDOWLANY NR 182/2012 Branża: INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Opracował: mgr inż. arch. Ewa Wowczak RP. Upr. 104/94 Kraków lipiec 2012 r. PRJ.nr 182/2012 Budowa estrady wraz z jej zadaszeniem, nadbudową i przebudową półokrągłego tarasu 1

2 II. SPIS ZAWARTOŚCI: I. Strona tytułowa II. Spis zawartości III. Część opisowa: 1. Wstęp 2. Podstawa prawna 3. Lokalizacja 4. Zakres robót 5. Kolejność robót 6. Wykaz istniejących obiektów budowlanych 7. Potencjalne zagrożenia bezpieczeństwa i zdrowia ludzi 8. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych 9. Sposób prowadzenia instruktażu pracowników 10. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnie niebezpiecznych 11. Uwagi końcowe 1. WSTĘP Na całość dokumentacji projektowej w fazie projektu budowlanego składają się następujące opracowania branżowe: - Projekt zagospodarowania terenu - Projekt konstrukcyjny zawierający obliczenia statyczne i rysunki konstrukcyjne - Projekt instalacji elektrycznych - Projekt instalacji wod.-kan. - Projekt instalacji co - Informacja dotycząca bezpieczeństwa i ochrony zdrowia 2. PODSTAWA PRAWNA 2.1 Podstawę prawną niniejszego opracowania stanowi Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126) 3. LOKALIZACJA Projektem objęta jest budowa wiaty estrady, zadaszenia butli z argonem i obudowa ciągów wentylacyjnych oraz nadbudowa i przebudowa półokrągłego tarasu na północnym dziedzińcu pawilonu A0 położonym na parceli nr 19/26 obr.12 Krowodrza przy al. Mickiewicza 30 w Krakowie. 4. ZAKRES ROBÓT Zakresem robót objęte są: - prace wyburzeniowe wewnętrzne w obrębie tarasu istniejącego budynku - pawilonu A0; - prace rozbiórkowe zewnętrzne w obrębie przeszklonej nadbudówki tarasu; - prace przy rozkuciach gzymsów nadproży okiennych i ścianek parapetowych tarasu; - prace wyburzeniowe przy stropach poszczególnych kondygnacji w celu wykonania szachtu instalacyjnego zgodnie z projektem architektonicznym i instalacji elektrycznych; - prace rozbiórkowe i demontażowe zewnętrzne w obrębie dziedzińca; - prace rozbiórkowe w obrębie istniejącego stropodachu w miejscu projektowanej nadbudowy; PRJ.nr 182/2012 Budowa estrady wraz z jej zadaszeniem, nadbudową i przebudową półokrągłego tarasu 2

3 - wykopy pod fundamenty wiaty i zadaszenia wraz z ich zabezpieczeniem zgodnie z projektem budowlanym część architektoniczna i konstrukcyjna; - wykonanie fundamentów wiaty; - montaż konstrukcji stalowej wiaty; - prace związane z wykonaniem żelbetowych elementów konstrukcyjnych nadbudowy tarasu; - roboty przy wykonaniu przekrycia wraz z warstwami; - montaż ślusarki i stolarki okiennej i drzwiowej; - prace dekarsko-blacharskie; - prace związane z prowadzeniem instalacji elektrycznych w tym instalacji prowadzonych na dach budynku A0 zgodnie z opracowaniem branżowym; - prace związane z budową kanalizacji opadowej zgodnie z opracowaniem branżowym; - montaż instalacji wewnętrznych nadbudowy zgodnie z opracowaniami branżowymi; - prace wykończeniowe w zakresie nadbudowy; - prace wykończeniowe w zakresie ścian zewnętrznych dziedzińca; - prace związane z uzupełnieniem nawierzchni dziedzińca w oparciu i zgodnie z projektem zagospodarowania terenu i projektem architektoniczno budowlanym; - prace związane z projektowanymi nasadzeniami zieleni; 5. KOLEJNOŚĆ ROBÓT - zabezpieczenie i wygrodzenie terenu budowy; - prace wyburzeniowo demontażowe wewnętrzne, w obrębie tarasu istniejącego budynku; - prace rozbiórkowe i demontażowe zewnętrzne dotyczące rozebrania nieczynnych kanałów wentylacyjnych oraz skucie fragmentu gzymsów, rozkucie nadproży okiennych i ścianek parapetowych; - prace zabezpieczające wykop pod fundamenty projektowanego zadaszenia; - roboty fundamentowe związane z zadaszeniem i podestem estrady, w tym wykonanie izolacji przeciwwodnej; - montaż konstrukcji stalowej podestu, zadaszenia i obudowy zbiornika z argonem ; - montaż konstrukcji stalowej pod obudowy kanałów wentylacyjnych; - roboty betoniarskie w zakresie ścian i stropów nadbudowy; - prace montażowe w zakresie ślusarki i stolarki okiennej i drzwiowej; - prace instalacyjne w zakresie instalacji elektrycznych; - prace w zakresie wykonania instalacji co projektowanej nadbudowy; - prace instalacyjne w zakresie wykonania kanalizacji opadowej w tym rozebranie nawierzchni dziedzińca; - prace budowlane w zakresie wykończenia obiektu : prace dekarskie, elewacyjne, kamieniarskie, blacharskie itp; - uzupełnienie nawierzchni dziedzińca; - wykonanie projektowanych nasadzeń zieleni; 6. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH - Prace prowadzone będą na wewnętrznym dziedzińcu północnym budynku A0 oraz z obrębie półokrągłego tarasu. Na terenie znajdują się instalacje: kanalizacja opadowa, kanalizacja sanitarna, energia elektryczna, co (z istniejącego węzła cieplnego). 7. POTENCJALNE ZAGROŻENIA BEZPIECZEŃSTWA I ZDROWIA LUDZI W trakcie trwania inwestycji ze względu na jej zakres i stopień komplikacji zaistnieją potencjalne zagrożenia bezpieczeństwa i zdrowia ludzi będą nimi: PRJ.nr 182/2012 Budowa estrady wraz z jej zadaszeniem, nadbudową i przebudową półokrągłego tarasu 3

4 - zagrożenia wynikające z prac wyburzeniowych : związane z pracami przy elewacji na wysokościach oraz w ciasnych pomieszczeniach, transportem i magazynowaniem gruzu; - wynikające z prowadzeniem prac budowlanych w bezpośrednim sąsiedztwie istniejących instalacji (w tym energetycznych); - wynikające z prac zabezpieczających wykop i robót przy wykonywaniu fundamentów; - wynikające z prac z użyciem rusztowań; - wynikające z trudnego transportu elementów wyburzonych i wbudowywanych do istniejącego obiektu; - wynikające z prowadzeniem transportu zewnętrznego w obrębie ruchliwych ulic w środku miasta; - wynikające z montażu urządzeń zasilanych elektrycznie. 8. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Można przewidywać, iż wystąpią zagrożenia w zakresie bezpieczeństwa ludzi na każdym etapie prowadzenia inwestycji. Szczególnie istotny pod tym względem będzie początkowy okres trwania robót, kiedy to ruszą roboty wyburzeniowe i demontażowe. Elementem trudnym będzie również transport gruzu wewnątrz zabytkowego budynku i na jego wewnętrznym dziedzińcu. Istotnym zagrożeniem dla zdrowia będzie towarzyszący temu zakresowi działań hałas i zapylenie. Sprzęt betoniarski, utrudniony ze względu na niewielki plac budowy transport betonu, będą czynnikami, które potencjalnie mogą sprzyjać powstaniu zagrożenia. Dodatkowo hałas towarzyszący maszynom, pośpiech wymuszany przez reżim technologiczny spotęgują niebezpieczeństwo. Wykop pod fundamenty wykonywany po robotach zabezpieczających jest stosunkowo bezpiecznym zakresem robót. Potencjalne zagrożenia mogą wyniknąć w sytuacji natrafienia na niezinwentaryzowane wcześniej sieci bądź instalacje podziemne. Roboty szalunkowe, zbrojarskie, betonowe i izolacyjne w wykopie będą prowadzone przy mogącej się pojawić konieczności odpompowywania wód ( np.po długotrwałych opadach atmosferycznych) po uprzednim powiadomieniu konstruktora. Zagrożenia tego zakresu robót to praca z elektronarzędziami w ciasnych przestrzeniach i w środowisku wilgotnym i pionowy transport. Zagrożenie dla bezpieczeństwa będzie stanowił sam wykop, który winien być odpowiednio zabezpieczony (bariery, tablice ostrzegawcze). Prace budowlane w trakcie wykonywania obudowy ciągów wentylacyjnych oraz prace betoniarskie związane z wykonaniem elementów żelbetowych nadbudowy rodzić będą typowe niebezpieczeństwa towarzyszące pracownikom na rusztowaniach, na wysokościach, pracującym z elektronarzędziami. Zagrożenie wzrośnie, kiedy pojawią się ekipy dekarskie operujące elektronarzędziami na znacznej wysokości. Prace wykończeniowe rodzić będą niebezpieczeństwa porażenia prądem zasilającym liczne elektronarzędzia, kontuzji wynikających z transportu materiałów. Pracom na rusztowaniach przy robotach elewacyjnych towarzyszyć będą niebezpieczeństwa związane ze spadającymi materiałami, narzędziami oraz zapyleniem. Swoistym zagrożeniem będzie też liczba jednocześnie pracujących na obiekcie osób i związane z tym kłopoty jednoczesnego zasilania sprzętu, transportu i ewakuacji. 9. SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW W trakcie prowadzenia inwestycji wszyscy pracownicy powinni być objęci szkoleniem w zakresie BHP, a fakt ten poświadczony stosownymi dokumentami zgodnie z obowiązującymi w tym zakresie przepisami. Ponadto w trakcie rozpoczynania poszczególnych etapów robót pracownicy powinni być instruowani o zagrożeniach, niebezpieczeństwach, zasadach poruszania się i komunikowania na placu budowy, a także zasadach ewakuacji w razie wystąpienia zagrożenia. Na terenie budowy powinien znajdować się punkt apteczny i pierwszej pomocy. Budowa winna być objęta wewnętrzną kontrolą pod względem BHP. PRJ.nr 182/2012 Budowa estrady wraz z jej zadaszeniem, nadbudową i przebudową półokrągłego tarasu 4

5 10. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNIE NIEBEZPIECZNYCH W strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie należy minimalizować niebezpieczeństwo poprzez odpowiednio zastosowane środki techniczne i organizacyjne. Takimi środkami technicznymi będą: wszelkiego rodzaju bariery zabezpieczające przed wypadnięciem z wysokości, krawędzie szybu itp., tablice informujące o niebezpieczeństwach, tablice i taśmy informujące o drogach komunikacyjnych, taśmy wyznaczające obszar pracy podnośnika, itp. Oczywistym zabezpieczeniem indywidualnym będzie odzież ochronna: okulary, kaski, rękawice, maski przeciwpyłowe itd. Niebezpieczeństwa można minimalizować poprzez umiejętną organizację procesu budowy, a zwłaszcza takich jego elementów jak drogi transportu poziomego i pionowego, ograniczenie dostępności do stref pracy maszyn, zasady poruszania się po placu budowy. Dodatkowo minimalizowanie skutków zagrożeń należy uzyskać poprzez wyznaczenia i oznaczenia dróg ewakuacji (na wypadek pożaru i innych zagrożeń), zapewnienie dostępności terenu budowy służbom technicznym takim jak pogotowie wodociągowe, pogotowie gazownicze, pogotowie energetyczne, a także pogotowie ratunkowe i straż pożarna. W razie prowadzenia robót w okresie jesiennym i w nocy konieczne jest zapewnienie odpowiedniego oświetlenia placu budowy. 11. UWAGI KOŃCOWE Ze względu na stopień skomplikowania i niewielki teren budowy nie sposób przewidzieć wszystkich zagrożeń występujących na budowie. Kluczowe w tym zakresie znaczenie będzie miała kondycja i doświadczenie generalnego wykonawcy. Oprócz zminimalizowania zagrożenia dla zdrowia ważne jest przy tej inwestycji niedopuszczenie do zagrożenia dla istniejącego budynku. Biorąc to wszystko pod uwagę można z nadzieją wyrokować, iż wykonawcy poświęcą właściwą uwagę problematyce bezpiecznie prowadzonego procesu inwestycyjnego. opracował: Ewa Wowczak mgr inż. architekt PRJ.nr 182/2012 Budowa estrady wraz z jej zadaszeniem, nadbudową i przebudową półokrągłego tarasu 5
