3 SYSTEM AR HIGRO AERECO WENTYLACJA ŚREDNIOCIŚNIENIOWA materiały projektowe, budownictwo mieszkaniowe Sposób doboru systemu AR HIGRO AERECO str. 2 Projektowanie systemu AR HIGRO AERECO str. 8 Elementy systemu AR HIGRO AERECO str Wentylatory RAT.HB str Wentylator HAT.HD str Wentylatory CAT.HB str Wentylatory VTR.HD str Podstawy SBC str Automatyka str Tłumiki SAS str. 40 Klapy ppoż. ABS* str. 41 Kratki BXC HIGRO str Regulator przepływu MRM str. 44 Zbiorcza, jednorurowa wentylacja mechaniczna AR HIGRO stanowi system ze zmiennym strumieniem przepływającego powietrza, dostosowanym do rzeczywistych potrzeb użytkowników mieszkań. Regulację przepływu zapewniają higrosterowane nawiewniki i kratki wyciągowe. Taki sposób regulacji pozwala osiągnąć optymalną jakość powietrza przy jednoczesnym ograniczeniu zużycia energii na podgrzanie powietrza wentylacyjnego. Siłę napędową systemu stanowi wentylator zbiorczy, kanałowy RAT.HB albo dachowy HAT.HD/CAT.HB/VTR.HD, sterowany zintegrowaną automatyką HIGRObalance, która dopasowuje parametry pracy do zmiennego stopnia otwarcia nawiewników i kratek HIGRO. Budynek wyposażony w system wentylacji AR HIGRO zużywa na ogrzewanie do 50% mniej energii niż budynek wyposażony w tradycyjny systemu wentylacji grawitacyjnej i do 30% mniej energii niż budynek wyposażony w system wentylacji mechanicznej wywiewnej ze stałym strumieniem przepływającego powietrza. Klapa zwrotna ZIP str. 45 Nawiewniki HIGRO str Efektywność akustyczna systemu AR HIGRO AERECO str. 48 Efektywność energetyczna systemu AR HIGRO AERECO str. 50 Wymagania ekoprojektu i etykietowania dla urządzeń wentylacyjnych str. 52 Przepisy wentylacyjne str. 54 Wsparcie serwisowe AERECO str. 56 Wsparcie projektowe AERECO str. 57

4 2 SYSTEM AERECO AR HIGRO SPOSÓB DOBORU SYSTEMU AR HIGRO AERECO AR HIGRO AERECO System opierający się na współpracujących ze sobą elementach higrosterowanych AERECO, uzupełnionych o wentylację wyciągową ze zintegrowana automatyką HIGRObalance, jest doskonałym rozwiązaniem w szczególności dla budownictwa mieszkaniowego. Zastosowanie tego systemu pozwala uzyskać automatycznie regulowaną wentylację dostosowaną do aktualnie panujących w pomieszczeniu warunków, co ma istotny wpływ na komfort użytkowników. Zasada działania: Dopływ powietrza do pomieszczeń (pokoje, kuchnia) realizowany jest poprzez nawiewniki higrosterowane zamontowane w oknach lub w ścianach. Wywiew powietrza odbywa się poprzez kratki wyciągowe higrosterowane BXC umieszczone w kuchni, łazience, WC i innych pomieszczeniach pomocniczych (np. garderoba). Zmienne otwarcie kratek wyciągowych może być wywoływane również: Ręcznie - przez użytkownika Automatycznie przez czujnik ruchu Dopływ powietrza do pomieszczeń (pokoje, kuchnia) realizowany jest poprzez higrosterowane nawiewniki AERECO zamontowane w oknach lub w ścianach. Funkcje dodatkowe: Opcja pracy dzień/noc System AR HIGRO przy zastosowaniu automatyki sterującej ACC.DN2 umożliwia pracę w trybie dzień/noc. Funkcja ta jest sterowana godzinowo, jej zadaniem jest obniżenie parametrów pracy systemu wentylacji w okresie nocnym.

5 SYSTEM AERECO AR HIGRO 3 1. Dobór kratek wyciągowych Wybór odpowiedniej kratki wyciągowej będzie zależał od przeznaczenia pomieszczenia. Kratka BXC HIGRO może być stosowana we wszystkich typach pomieszczeń pomocniczych. Kratki te sterowane są poziomem wilgotności względnej w pomieszczeniu. Zapewniają utrzymanie wilgotności i poziomu CO 2 na optymalnym poziomie. Spełniają wszystkie wymagania akustyczne, przepływowe oraz wymagania związane z energooszczędnością systemu wentylacji AERECO. W pomieszczeniach takich jak kuchnia czy toaleta, gdzie wskazane jest zwiększanie intensywności wentylacji na żądanie, zaleca się stosowanie kratek HIGRO z dodatkową opcją przepływu maksymalnego uruchamianego czujnikiem ruchu lub przyciskiem. Więcej informacji na stronach 35 i Klapy przeciwpożarowe Jeżeli elementy systemu łączą dwie różne strefy poża rowe ochrona przeciwpożarowa realizowana jest przy pomocy elementów oddzielenia przeciwpożarowego (klapy przeciwpożarowe odcinające ABS*), które są montowane bezpośrednio za kratką HIGRO w ścianie szachtu. Odporność klap w zależności od modelu wynosi EI60S lub EI120S. 3. Dobór średnicy pionu wentylacyjnego Projektowanie pionu przy systemie HIGRO można uprościć przez wykorzystanie algorytmu, w którym w zależności od rodzaju i ilości podłączonych kratek wentylacyjnych mamy podane średnice pionów. Podane wielkości średnic uwzględniają obliczenia poziomu dźwięku ustalonego od wentylacji mechanicznej nie wyższego niż 25 db(a). Poziome odcinki kanału przy zachowaniu średnicy 125 mm mogą być stosowane w odcinkach o długości nie przekraczającej 4 m bez konieczności stosowania dodatkowych obliczeń. Dostęp na potrzeby czyszczenia przewodów wentylacyjnych jest możliwy przez demontaż kratki wyciągowej. Pion wentylacyjny u podstawy należy zakończyć odstojnikiem o długości ok. 20 cm. W celu ograniczenia wielkości kanałów można stosować system kaskadowy. Polega on na zastosowaniu dwóch równoległych pionów wentylacyjnych, obsługujących oddzielnie niższe i wyższe kondygnacje budynku.

6 4 SYSTEM AERECO AR HIGRO 4. Dobór tłumików Tłumiki akustyczne półelastyczne SAS dostosowane są do tłumienia hałasu generowanego przez wentylatory RAT.HB oraz HAT.HD/CAT.HB. Dobór tłumika na podstawie zamieszczonych dalej tabel umożliwia uzyskanie wymaganego poziomu ciśnienia akustycznego w pokoju z aneksem kuchennym, 25 db(a) w okresie nocnym. W przypadku wentylatorów RAT.HB zaleca się stosowanie tłumika SAS.1200 po stronie ssawnej oraz SAS.700 po stronie tłocznej. Nie wymaga się stosowania elastycznego połączenia pomiędzy tłumikiem a wentylatorem. W przypadku zastosowania wentylatorów HAT.HD/CAT.HB z podstawą SBC zaleca się stosowanie tłumika SAS Stosowanie elastycznego połączenia pomiędzy tłumikiem a podstawą nie jest konieczne. 5. Dobór wentylatora System AR HIGRO dostosowuje intensywność wentylacji do rzeczywistych potrzeb. Dlatego ilość powietrza przepływającego przez wentylator zmienia się wielokrotnie w ciągu dnia. Z tego powodu w systemach AR HIGRO należy stosować wentylatory ze zintegrowaną automatyką dostosowującą moc wentylatora do stopnia otwarcia elementów higrosterowanych. Zaleca się żeby punkt pracy wentylatora znajdował się w zalecanym obszarze pracy. Zapewnia to zapas mocy umożliwiający elastyczną pracę wentylatora, zachowanie parametrów akustyki oraz zmniejszenie zużycia energii elektrycznej. RAT HB RAT HB RAT HB RAT HB RAT HB HAT.100.B.HD HAT.125.B.HD HAT.160.B.HD HAT.160.C.HD HAT.200.C.HD HAT.250.C.HD CAT HB CAT HB CAT HB CAT HB Q [m 3 /h] minimalny zakres pracy zalecany zakres pracy maksymalny zakres pracy Zalecane elementy pionu kuchennego ZIP.125 MRM ABS* 6. Dobór średnicy pionu okapowego W projektach, w których nie mamy wpływu na wybór okapu kuchennego niemożliwe jest dokładne określenie ilości powietrza tłoczonego do pionu zbiorczego. Wiąże się to z problemem doboru właściwej średnicy pionu okapowego. Na podstawie wielu lat doświadczeń AERECO zaleca projektowanie pionów okapowych w następujący sposób. Podstawą doboru średnicy pionu jest określenie maksymalnego przepływu przez okap. Jest to możliwe po zastosowaniu regulatora przepływu MRM umożliwiającego ograniczenie przepływającego powietrza do określonego poziomu (do 190 m 3 /h). Regulator jest poprzedzony klapą zwrotną ZIP.125, która zabezpiecza przed cofaniem się powietrza do mieszkania. Oba elementy są przystosowane do współpracy z okapami kuchennymi. W razie potrzeby zabezpieczenia pożarowego układ można doposażyć w klapy ppoż ABS*. Standardowa temperatura zadziałania klap ABS* - 72 C jest odpowiednia na potrzeby okapów kuchennych w budownictwie mieszkaniowym i nie ma praktycznej potrzeby stosowania klap o innych temperaturach zadziałania.

7 SYSTEM AERECO AR HIGRO 5 7. Dobór nawiewników Projektowanie nawiewu powietrza rozpoczynamy od ustalenia wymaganych parametrów akustycznych na wiewników najlepiej w oparciu o operat akustyczny. Ilość powietrza nawiewanego powinna być równa ilości powietrza wywiewanego. Napływ powietrza jest równie ważny jak jego usunięcie. Nawiewniki powietrza powinny być zamontowane w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni, lub w pokoju o powierzchni większej niż 25 m 2. Nie umieszczamy nawiewników w łazience. Wyciąg/wywiew powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie. Powietrze przepływa z pomieszczeń wyposażonych w nawiewniki do pomieszczeń z kratkami wyciągowymi (pomieszczenia pomocnicze). Odpowiednie rozmieszczenie nawiewników zapewnia skuteczną wentylację oraz ogranicza przenoszenie zapachów z pomieszczeń pomocniczych do mieszkalnych. Wymagania dotyczące nawiewu powietrza Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie WT) w 149. punkt 1. określono, iż strumień powietrza zewnętrznego doprowadzanego do pomieszczeń, nie będących pomieszczeniami pracy, powinien odpowiadać wymaganiom Polskiej Normy dotyczącej wentylacji, przy czym w mieszkaniach strumień ten powinien wynikać z wielkości strumienia powietrza wywiewanego, lecz być nie mniejszy niż 20 m 3 /h na osobę przewidywaną na pobyt stały w projekcie budowlanym. Jeżeli w mieszkaniu znajduje się urządzenie grzewcze z otwartą komorą spalania (przepływowy podgrzewacz wody lub prosty dwufunkcyjny kocioł na potrzeby CO, CWU) i nie został przewidziany dopływ powietrza na potrzeby spalania (np. w postaci zetki ) należy zamontować dodatkowy nawiewnik o stałym przepływie (bez regulacji automatycznej), który zapewni dopływ tlenu zużywanego w procesie spalania. Nawiewniki HIGRO w systemie AR HIGRO W zależności od wymagań akustycznych możemy zasto sować systemowe higrosterowane nawiewniki okienne AERECO EMM Dn,e,w do 38 db oraz EXR do 42 db. Znając niezbędne parametry akustyczne nawiewników oraz wymagania dotyczące ilości usuwanego powietrza można obliczyć liczbę wymaganych elementów. W tym celu wykorzystuje się wzór: n = Vn / Vs gdzie: n wymagana liczba nawiewników Vn ilość powietrza wynikająca z warunków higienicznych, [m 3 /h] Vs ilość powietrza jaka może przepłynąć przez nawiewnik Δp* = 10 Pa np. dla nawiewników EMM707 wartość Vs wynosi 30 m 3 /h. * * Uwaga! Wielkość projektowej różnicy ciśnienia zależy od rodzaju instalacji wywiewnej i współpracujących z nią urządzeń. W poniższych przykładach przyjęto projektową różnicę ciśnienia równą 10 Pa. Wartość Vn określana jest na podstawie rozporządzenia WT i przywołanej tam normy PN-B-03430:1983+Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania, która zawiera zestawienie strumieni powietrza usuwanych z pomieszczeń w budynkach. Korzystając z podanego wzoru nie można zapomnieć o ko nieczności dostarczenia powietrza do wszystkich pokoi i kuchni. Może się więc okazać, że w dużych mieszkaniach będziemy musieli zastoso wać więcej nawiewników niż to wynika z obliczeń. W małych mieszkaniach może okazać się, że w jednym pomieszczeniu będzie trzeba zamontować więcej niż jeden nawiewnik.

8 6 SYSTEM AERECO AR HIGRO Poniżej podano przykłady obliczenia ilości nawiewni ków dla różnych mieszkań: Dla mieszkań przeznaczonych dla więcej niż trzech osób z kuchnią wyposażoną w kuchenkę elektryczną oraz łazienkę ilość nawiewników wynosi: n = Vn / Vs = (50+50) / 30 = 3,3 Przyjęto, że wystarczająca ilość nawiewników w mieszkaniu to 4 sztuki. Dla mieszkań przeznaczonych dla więcej niż trzech osób z kuchnią wyposażoną w kuchenkę elektryczną, łazienkę, WC oraz garderobę ilość nawiewników wynosi: n = Vn / Vs = ( ) / 30 = 4,8 Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu to 5 sztuk. Wymagane do usunięcia strumienie powietrza wentylacyjnego Strumień Typ pomieszczenia powietrza [m 3 /h] kuchnia wyposażona w kuchenkę 70 gazową kuchnia z oknem zewnętrznym, wyposażona w kuchnię elektryczną: w mieszkaniu do trzech osób 30 w mieszkaniu dla więcej niż trzech osób 50 kuchnia bez okna zewnętrznego lub wnęka kuchenna, wyposażona 50 w kuchnię elektryczną łazienka (z WC lub bez) 50 oddzielne WC 30 pomocnicze pomieszczenie bezokienne 15 (garderoba, schowek) pokój mieszkalny znajdujący się na wyższej kondygnacji w wielopoziomowym domu jednorodzinnym lub 30 w wielopoziomowym mieszkaniu domu wielorodzinnego 8. Rozmieszczenie elementów w mieszkaniu Dla właściwego wentylowania pomieszczeń istotne jest zapewnienie przepływu powietrza od elementów nawiewnych do kratek wyciągowych. Intensywność przepływu musi zapewnić skuteczne usuwanie zanieczyszczeń. Ważne są swoboda oraz kierunek przepływu - z pomieszczeń czystych (pokoje, sypialnie) do pomieszczeń o dużym nasileniu wydzielania zanieczyszczeń (kuchnia, łazienka, WC). Zasady rozmieszczania elementów wentylacyjnych W celu zapewnienia właściwego działania wentylacji należy przestrzegać następujących zasad: Strumień powietrza nawiewanego powinien być równy strumieniowi powietrza wywiewanego. Nawiewniki powietrza powinny być rozmieszczone w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w pokoju o powierzchni większej niż 25 m 2. Nie montujemy nawiewników w łazience. Wyciąg powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie i innych pomieszczeniach pomocniczych. Warunkiem swobodnego przepływu powietrza jest podcięcie drzwi od pokoi (wymiar prześwitu to min. 80 cm 2 ) oraz wykonanie w drzwiach kuchni, łazienki, toalety lub innego pomieszczenia pomocniczego otworów w dolnej części o powierzchni min. 220 cm 2. Strefowe działanie systemu HIGRO Intensywność użytkowania poszczególnych pomieszczeń ulega zmianom w ciągu całej doby. Zwiększona emisja pary wodnej pojawia się w okresach poranno-wieczornych (kąpiel) oraz w okresach przygotowywania posiłków. System HIGRO dopasowuje intensywność wentylacji do lokalnych i chwilowych potrzeb poprzez pomiar poziomu wilgotności względnej. Ponieważ elementy wentylacyjne umieszczone są we wszystkich pomieszczeniach, system dostosowuje intensywność wentylacji oraz drogę przepływu powietrza w zależności od potrzeb w poszczególnych strefach (grupach pomieszczeń) mieszkania. Na przykład, w ciągu dnia (rysunek A) nawiewniki w salonie (użytkowanym) dostarczają więcej powietrza niż nawiewniki w sypialniach (nie użytkowane). Nocą (rysunek B) instalacja zachowuje się odwrotnie. Mieszkania w budynku wielorodzinnym mają rożne, zmienne w czasie zapotrzebowanie na powietrze. W takich budynkach wilgotność wzrastająca w mieszkaniach o największej liczbie mieszkańców powoduje otwieranie nawiewników i kratek wyciągowych, zwiększając tym samym intensywność wymiany powietrza. W mieszkaniach o mniejszej aktywności, mniejsze otwarcie elementów wentylacyjnych przyczynia się do zwiększenia oszczędności energii.

9 SYSTEM AERECO AR HIGRO 7 Jakość powietrza wewnętrznego Rozmieszczenie elementów w mieszkaniu (przykład doboru) Wewnątrz budynku głównymi zanieczyszczaniami powietrza są wilgotność, CO 2, VOC. Biorąc pod uwagę, że zwiększenie wilgotności powiązane jest głównie z aktywnością mieszkańców, która generuje również zwiększenie poziomów CO 2 możemy uznać, iż wentylacja sterowana poziomem wilgotności względnej dostosowuje się do rzeczywistych potrzeb użytkownika w miejscu i czasie powstawania zanieczyszczeń. Wentylacja HIGRO AERECO dostosowuje wielkość strumienia powietrza przepływającego przez strefy mieszkania gwarantując najwyższą jakość powietrza wewnętrznego. nawiewnik HIGRO kratka BXC 273 HIGRO, pion wentylacyjny kratka BXC 274 HIGRO z czujnikiem ruchu, pion wentylacyjny kratka BXC 215 HIGRO przepływ max uruchamiany przyciskiem, pion wentylacyjny ABS* + MRM + ZIP.125 pion okapowy Zasada działania systemu Rysunek A - DZIEŃ Rysunek B - NOC obszar wzmożonej aktywności mieszkańców zmienny strumień powietrza nawiewanego i wyciąganego

10 8 SYSTEM AERECO AR HIGRO PROJEKTOWANIE SYSTEMU AR HIGRO AERECO Projektowanie wyciągu przy zastosowaniu systemu higroste rowanej wentylacji jednorurowej AERECO można uprościć przez wykorzystanie tabel doborowych, które w zależności od ilości i rodzaju obsługiwanych przez dany pion pomieszczeń podają średnice pionów, rodzaj tłumika i wentylatora. Podane wielkości średnic uwzględniają obliczenia poziomu dźwięku ustalonego od wentylacji mechanicznej nie wyższego niż 25 db(a). Przewody poziome, przy zachowaniu średnicy 125 mm, mogą być stosowane w odcinkach o długościach do 4 m, bez konieczności wykonywania dodatkowych obliczeń. Nawiewniki powietrza pomimo, że nie zostały uwzględnione w tabelach, są komplementarną częścią systemu wentylacji i powinny być dobierane przez projektanta instalacji. Sposób doboru nawiewników znajduje się na stronie 5. W przypadku systemu AR HIGRO należy stosować nawiewniki HIGRO AERECO. Stosowanie innych nawiewników o innych charakterystykach pracy (przepływ w funkcji ciśnienia i przepływ w funkcji wilgotności) wiąże się z zaburzeniem skutecznej pracy systemu, pogorszeniem charakterystyki akustycznej oraz energetycznej.

11 SYSTEM AERECO AR HIGRO 9 Pion wentylacyjny RAT Pion wentylacyjny HAT / CAT Pion okapowy z nasadą VBP Pion okapowy wyrzutnia tłumik po stronie wyrzutu SAS.700 wentylator HAT.HD/CAT.HB nasada VBP lub VBP.SKY wyrzutnia podstawa KPV wentylator RAT.HB podstawa tłumiąca SBC tłumik po stronie ssawnej SAS.1200 tłumik po stronie ssawnej SAS.1200 tłumik po stronie ssawnej SAS.1200 kratka BXC kratka BXC okap kuchenny okap kuchenny klapa ppoż. ABS* klapa ppoż. ABS* klapa ppoż. ABS* klapa ppoż. ABS* regulator przepływu MRM regulator przepływu MRM klapa zwrotna ZIP.125 klapa zwrotna ZIP.125 przewód wentylacyjny przewód wentylacyjny przewód wentylacyjny przewód wentylacyjny nawiewnik HIGRO nawiewnik HIGRO odstojnik odstojnik odstojnik odstojnik

12 10 SYSTEM AERECO AR HIGRO Q nom = 15 m 3 /h pion wentylacyjny RAT Tabela doborowa do projektowania: garderoby, spiżarni Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 15 m 3 /h pion wentylacyjny HAT/CAT Tabela doborowa do projektowania: garderoby, spiżarni Liczba kondygnacji budynku Wentylator HAT.HD / CAT.HB Podstawa tłumiąca SBC Tłumik SAS po stronie ssawnej HAT.100.B.HD CAT HB SBC.250.B SBC HAT.100.B.HD CAT HB SBC.250.B SBC HAT.100.B.HD CAT HB SBC.250.B SBC HAT.100.B.HD CAT HB SBC.250.B SBC HAT.100.B.HD CAT HB SBC.250.B SBC HAT.100.B.HD CAT HB SBC.250.B SBC HAT.125.B.HD CAT HB SBC.250.B SBC HAT.125.B.HD CAT HB SBC.250.B SBC HAT.125.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu* * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]

13 SYSTEM AERECO AR HIGRO 11 Q nom = 30 m 3 /h pion wentylacyjny RAT Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 30 m 3 /h pion wentylacyjny HAT/CAT Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Wentylator HAT.HD / CAT.HB Podstawa tłumiąca SBC Tłumik SAS po stronie ssawnej HAT.100.B.HD CAT HB SBC.250.B SBC HAT.100.B.HD CAT HB SBC.250.B SBC HAT.100.B.HD CAT HB SBC.250.B SBC HAT.125.B.HD CAT HB SBC.250.B SBC HAT.125.B.HD CAT HB SBC.250.B SBC HAT.125.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC HAT.160.C.HD CAT HB SBC.250.C SBC SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]

14 12 SYSTEM AERECO AR HIGRO Q nom = 50 m 3 /h pion wentylacyjny RAT Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 50 m 3 /h pion wentylacyjny HAT/CAT Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Liczba kondygnacji budynku Wentylator HAT.HD / CAT.HB Podstawa tłumiąca SBC Tłumik SAS po stronie ssawnej HAT.100.B.HD CAT HB SBC.250.B SBC HAT.100.B.HD CAT HB SBC.250.B SBC HAT.125.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC HAT.160.C.HD CAT HB SBC.250.C SBC HAT.160.C.HD CAT HB SBC.250.C SBC HAT.200.C.HD CAT HB SBC.250.C SBC HAT.200.C.HD CAT HB SBC.250.C SBC SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]

15 SYSTEM AERECO AR HIGRO 13 Q nom = 70 m 3 /h pion wentylacyjny RAT Tabela doborowa do projektowania: kuchnie z kuchenką gazową Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB RAT HB Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 70 m 3 /h pion wentylacyjny HAT/CAT Tabela doborowa do projektowania: kuchnie z kuchenką gazową Liczba kondygnacji budynku Wentylator HAT.HD / CAT.HB Podstawa tłumiąca SBC Tłumik SAS po stronie ssawnej ** HAT.100.B.HD CAT HB SBC.250.B SBC HAT.125.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC HAT.160.B.HD CAT HB SBC.250.B SBC HAT.160.C.HD CAT HB SBC.250.C SBC HAT.200.C.HD CAT HB SBC.250.C SBC HAT.200.C.HD CAT HB SBC.250.C SBC HAT.200.C.HD CAT HB SBC.250.C SBC HAT.250.C.HD CAT HB SBC.250.C SBC SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * ** ** * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]. ** W celu doboru elementów systemu, prosimy o kontakt z biurem AERECO.

16 14 SYSTEM AERECO AR HIGRO Q nom = 190 m 3 /h Tabela do projektowania: pionów okapowych Liczba kondygnacji budynku Średnica odejścia do mieszkania Klapa zwrotna ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 Regulator przepływu MRM MRM MRM MRM MRM MRM MRM MRM MRM MRM Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 50 m 3 /h pion wentylacyjny VPB*** Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Liczba kondygnacji budynku ** Nasada VBP VBP VBP VBP VBP VBP VBP.SKY VBP.SKY VBP.SKY VBP.SKY Króciec przyłączeniowy KPV KPV KPV KPV KPV KPV KPV KPV KPV KPV Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** Projektując system wentylacji w budynku posiadającym większą liczbę kondygnacji, prosimy o kontakt z biurem regionalnym AERECO. *** Więcej informacji na temat nasad VBP dostępne w katalogu VBP HIGRO

17 SYSTEM AERECO AR HIGRO 15 Q nom = 190 m 3 /h Tabela do projektowania: pionów okapowych (rozwiązanie kaskadowe) Liczba kondygnacji budynku Średnica odejścia do mieszkania Klapa zwrotna ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 Regulator przepływu MRM MRM MRM MRM MRM MRM MRM MRM MRM MRM Średnica pionu * * * * * 2 x * 2 x * 2 x * 2 x * 2 x * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]

18 16 SYSTEM AERECO AR HIGRO WENTYLACJA POMIESZCZEŃ NIEMIESZKALNYCH Budynki mieszkalne posiadają szereg pomieszczeń różniących się między sobą przeznaczeniem, w których jest stosowany odrębny system wentylacji. Wymagania dla wentylacji klatek schodowych, komórek lokatorskich, pomieszczeń gromadzenia odpadów stałych czy pomieszczeń technicznych, różnią się od wymagań stawianych pomieszczeniom mieszkalnym. Często wymagają zastosowania różnych urządzeń wentylacyjnych czy innych sposobów sterowania wielkością wymiany powietrza. AERECO posiada w swojej ofercie urządzenia które umożliwią skuteczną wentylację takich pomieszczeń. W sprawie szczegółowych rozwiązań prosimy o kontakt z regionalnymi biurami projektowymi AERECO. Dane kontaktowego oddziałów AERECO można znaleźć na stronie 57

19 SYSTEM AERECO AR HIGRO 17

20 18 SYSTEM AERECO AR HIGRO ELEMENTY SYSTEMU AR HIGRO AERECO

21 TYP: REGULATOR HB I max : 0,64A PODCIŚNIENIE: PA U: 230 V S/N: P max : 145W f: 50Hz KIERUNEK PRZEPŁYWU NR SERWISOWY: X.HB/1303/ SYSTEM AERECO AR HIGRO 19 NIE P O D L E G A A+ A B C D E F G RAT HB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 160 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ Charakterystyki przepływowe Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego Pobór mocy Moc właściwa Częstotliwość [Hz] el. [W] [kw/(m 3 /s)] p [Pa] prędkość max sugerowany obszar pracy Lws [db] 52,3 62,3 58,6 53,5 51,0 42,6 34,0 23 0,41 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 45. Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Q [m 3 /h] optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Odległość [m] Lpo [db(a)] Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65dB(A). sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 Schemat elektryczny zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 23 W I maks. 0,11 A Charakterystyki elektryczne Zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB: brązowy niebieski / biały żółto - zielony L 2 N 1 L ~ N PE stosować tłumik SAS po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu Montaż Wymiary Cechy [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB waga wentylatora 1,80 kg dowolna pozycja montażu A ØB C D E F G

22 20 SYSTEM AERECO AR HIGRO NIE P O D L E G A A+ A B C D E F G RAT HB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 170 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (przed opadem). Zintegrowana automatyka sterująca. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] Q [m 3 /h] prędkość max sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Pobór mocy el. [W] Moc właściwa [kw/(m 3 /s)] , , , , , ,8 0, ,3 0,76 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 45. silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 33 W I maks. 0,15 A Charakterystyki elektryczne Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. Odległość [m] bez tłumika z tłumikiem SAS Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65dB(A). sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB wg schematu na str. 15 Schemat elektryczny stosować tłumik SAS po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu Montaż Cechy [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB waga wentylatora 1,80 kg dowolna pozycja montażu A ØB C D E F G

23 SYSTEM AERECO AR HIGRO 21 NIE P O D L E G A A+ A B C D E F G RAT HB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 260 Pa Wentylator wyciągowy jednofazowy. Montaż wewnątrz i na zewnątrz budynku (przed opadem). Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 58 W I maks. 0,26 A Q [m 3 /h] Charakterystyki przepływowe prędkość max sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Charakterystyki elektryczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Charakterystyki akustyczne Pobór mocy el. [W] Moc właściwa [kw/(m 3 /s)] ,1 68,9 66,7 64, ,8 48,4 69 0, , , , , , , ,8 0,71 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 45. Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. Odległość [m] bez tłumika z tłumikiem SAS Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65dB(A). sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB wg schematu na str. 15 Schemat elektryczny [mm] stosować tłumik SAS po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB waga wentylatora 2,40 kg dowolna pozycja montażu Montaż Cechy A ØB C D E F G

24 22 SYSTEM AERECO AR HIGRO NIE P O D L E G A A+ A B C D E F G RAT HB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 280 Pa Wentylator wyciągowy jednofazowy. Montaż wewnątrz i na zewnątrz budynku (przed opadem). Zintegrowana automatyka sterująca. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] Q [m 3 /h] prędkość max sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Pobór mocy Moc właściwa el. [W] [kw/(m 3 /s)] ,2 69,6 66,5 62,8 63,5 55,2 47,3 88 0, , , , , , ,63 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011 Charakterystyki elektryczne E. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 45. silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 75 W I maks. 0,37 A Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. Odległość [m] bez tłumika z tłumikiem SAS Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65dB(A). sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB wg schematu na str. 15 Schemat elektryczny [mm] stosować tłumik SAS po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB waga wentylatora 4,3 kg dowolna pozycja montażu Montaż Cechy A ØB C D E F G

25 SYSTEM AERECO AR HIGRO 23 NIE P O D L E G A A+ A B C D E F G RAT HB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 320 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (przed opadem). Mieszkania, obiekty użyteczności publicznej. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego Pobór mocy Moc właściwa Częstotliwość [Hz] el. [W] [kw/(m 3 /s)] p [Pa] Q [m 3 /h] prędkość max sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Lws [db] ,5 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 45. Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] bez tłumika z tłumikiem SAS Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65dB(A). Charakterystyki elektryczne silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 110 W I maks. 0,50 A sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB wg schematu na str. 15 Schemat elektryczny [mm] stosować tłumik SAS po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB waga wentylatora 5,8 kg dowolna pozycja montażu Montaż Cechy A ØB C D E F G

26 24 NOWOŚĆ SYSTEM AERECO AR HIGRO HAT.100.1B.HD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Montaż na dachu budynku Wentylacja mechaniczna wywiewna Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO p [Pa] Q [m 3 /h] Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość [Hz] Wartość całkowita [db(a)] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h sugerowany obszar pracy Pa Pobór mocy [W] Prąd [A] , , , ,1 optymalny obszar pracy ,12 m 3 /h * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , , ,15 Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa wentylator podłączać do instalacji tłumikiem SAS.100 montaż na zewnątrz jedynie w pozycji pionowej względem osi obrotu silnika montować na podstawie SBC.250.B Odległość [m] Montaż Wymiary Cechy [mm] regulacja parametrów pracy przy pomocy zintegrowanej automatyki HD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim HAT.100.1B.HD 24 montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.100.2B.HD masa: 5 kg ø100

27 SYSTEM AERECO AR HIGRO NOWOŚĆ 25 HAT.125.1B.HD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Montaż na dachu budynku Wentylacja mechaniczna wywiewna Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO p [Pa] Q [m 3 /h] Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość [Hz] Wartość całkowita [db(a)] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO sugerowany obszar pracy silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A optymalny obszar pracy sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe Charakterystyki elektryczne Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] m 3 /h Pa Pobór mocy Prąd [W] [A] , , , , ,19 m 3 /h Pa Pobór mocy Prąd [W] [A] , , , , ,22 wentylator podłączać do instalacji tłumikiem SAS.125 montaż na zewnątrz jedynie w pozycji pionowej względem osi obrotu silnika montować na podstawie SBC.250.B Montaż Wymiary Cechy 20 HAT.125.1B.HD [mm] regulacja parametrów pracy przy pomocy zintegrowanej automatyki HD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.125.2B.HD masa: 5 kg ø125

28 26 NOWOŚĆ SYSTEM AERECO AR HIGRO HAT.160.1B.HD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Montaż na dachu budynku Wentylacja mechaniczna wywiewna Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO p [Pa] Q [m 3 /h] Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość (Hz) Wartość całkowita [db(a)] sugerowany obszar pracy optymalny obszar pracy * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h Pa Pobór mocy [W] Prąd [A] , , , , ,47 m 3 /h Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , , ,5 m 3 /h Pa Odległość [m] * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Montaż wentylator podłączać do instalacji tłumikiem SAS.160 montaż na zewnątrz jedynie w pozycji pionowej montować na podstawie SBC.250.B Wymiary Cechy [mm] regulacja parametrów pracy przy pomocy zintegrowanej automatyki HD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim 24 montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.160.2B.HD masa: 5 kg ø160

29 SYSTEM AERECO AR HIGRO NOWOŚĆ 27 HAT.160.1C.HD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Montaż na dachu budynku Wentylacja mechaniczna wywiewna Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Opracowano zgodnie z normą ISO p [Pa] Charakterystyki przepływowe Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość (Hz) Wartość całkowita [db(a)] Q [m 3 /h] sugerowany obszar pracy optymalny obszar pracy Charakterystyki elektryczne silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h Pa Pobór mocy [W] Prąd wentylator podłączać do instalacji tłumikiem SAS.160 montaż na zewnątrz jedynie w pozycji pionowej [A] , , , , , ,34 montować na podstawie SBC.250.C m 3 /h * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Pa Pobór mocy [W] Prąd [A] , , , , , ,39 Montaż Wymiary [mm] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. Odległość [m] m 3 /h Pa Cechy regulacja parametrów pracy przy pomocy zintegrowanej automatyki HD HAT.160.1C.HD 20 dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) ø160 wersja wentylatora bez króćca HAT.160.2C.HD masa: 7,2 kg

30 28 NOWOŚĆ SYSTEM AERECO AR HIGRO HAT.200.1C.HD Wentylator dachowy zakres przepływu m 3 /h Produkt chroniony wzorem przemysłowym Wp Charakterystyki przepływowe Charakterystyki akustyczne p [Pa] Q [m 3 /h] Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość (Hz) Wartość całkowita [db(a)] sugerowany obszar pracy optymalny obszar pracy * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h Pa Pobór mocy [W] Prąd wentylator podłączać do instalacji tłumikiem SAS.200 montaż na zewnątrz jedynie w pozycji pionowej [A] , , , ,44 montować na podstawie SBC.200.C m 3 /h * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , ,52 Montaż Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] Wymiary Cechy 20 HAT.200.1C.HD ø [mm] regulacja parametrów pracy przy pomocy zintegrowanej automatyki HD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.200.2C.HD masa: 7,2 kg

31 SYSTEM AERECO AR HIGRO NOWOŚĆ 29 HAT.250.1C.HD Wentylator dachowy zakres przepływu m 3 /h Produkt chroniony wzorem przemysłowym Wp Charakterystyki przepływowe Charakterystyki akustyczne p [Pa] sugerowany obszar pracy silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h Pa Pobór mocy [W] optymalny obszar pracy Prąd wentylator podłączać do instalacji tłumikiem SAS.250 montaż na zewnątrz jedynie w pozycji pionowej [A] , , , , , ,93 montować na podstawie SBC.250.C Q [m 3 /h] m 3 /h * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , , , ,09 Montaż Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość (Hz) Wartość całkowita [db(a)] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] Wymiary Cechy 20 HAT.250.1C.HD [mm] regulacja parametrów pracy przy pomocy zintegrowanej automatyki HD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.250.2C.HD masa: 7,2 kg ø250

32 L B F C 30 SYSTEM AERECO AR HIGRO Z G O D N E A+ A B C D E F G CAT HB Wentylator dachowy zakres przepływu m 3 /h, podciśnienie maks. 385 Pa Wentylator wyciągowy jednofazowy. Montaż na dachu budynku. Zintegrowana automatyka sterująca. Charakterystyki przepływowe Charakterystyki akustyczne i energetyczne Opracowano zgodnie z normą PN EN ISO 5081: prędkość maks. Poziom mocy akustycznej emitowanej do przewodu ssawnego Częstotliwość (Hz) Wartość całkowita [db(a)] Lws 34,5 44,5 47,4 49,8 42,5 42,2 34,4 58,0 Opracowano zgodnie z normami ISO 5136 oraz ISO sugerowany obszar pracy p [Pa] optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] Lpo [db(a)] Q [m 3 /h] Charakterystyki elektryczne Montaż Zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB: zaleca się indywidualne zabezpieczenia nadmiarowo-prądowe do każdego wentylatora wentylator jest wyposażony w zintegrowane zabezpieczenie przeciążeniowe restartowane manualnie sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3x1,5 silnik asynchroniczny IP45 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 50 W I maks. 0,23 A wentylator montować na podstawie tłumiącej SBC z tłumikiem SAS stosować wibroizolację AERECO montaż na zewnątrz budynku pionowa pozycja montażu Wymiary Cechy A G H N D M [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB montaż na zewnątrz budynku pionowa pozycja montażu waga wentylatora 3,5 kg E A B C ØD E F ØG H L M ØN

33 L B F C SYSTEM AERECO AR HIGRO 31 Z G O D N E A+ A B C D E F G CAT HB Wentylator dachowy zakres przepływu m 3 /h, podciśnienie maks. 360 Pa Wentylator wyciągowy jednofazowy. Montaż na dachu budynku. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5081:2008. p [Pa] Charakterystyki przepływowe Charakterystyki elektryczne Zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB: zaleca się indywidualne zabezpieczenia nadmiarowo-prądowe do każdego wentylatora wentylator jest wyposażony w zintegrowane zabezpieczenie przeciążeniowe restartowane manualnie sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3x1,5 silnik asynchroniczny IP45 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 50 W I maks. 0,23 A Q [m 3 /h] prędkość maks. sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) ,7 46,2 48,4 49,6 43,3 40,3 30, ,4 38,9 41,7 41,8 34,9 30,2 20, ,4 35, ,3 31,5 27,2 17, ,1 31, ,7 25,6 21, ,9 31, ,5 24,9 21,1 13,7 Maksymalny poziom ciśnienia akustycznego na dachu w zależności od odległości. Pa m 3 /h Odległość [m] Zgodnie z PN-87/B-02151/02 maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1m, wynosi 65dB(A). Montaż wentylator montować na podstawie tłumiącej SBC z tłumikiem SAS stosować wibroizolację AERECO montaż na zewnątrz budynku pionowa pozycja montażu Wymiary Cechy A G H N D M [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB montaż na zewnątrz budynku pionowa pozycja montażu waga wentylatora 3,5 kg E A B C ØD E F ØG H L M ØN

34 L B F C 32 SYSTEM AERECO AR HIGRO Z G O D N E A+ A B C D E F G CAT HB Wentylator dachowy zakres przepływu m 3 /h, podciśnienie maks. 422 Pa Wentylator wyciągowy jednofazowy. Montaż na dachu budynku. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5081:2008. p [Pa] Charakterystyki przepływowe Charakterystyki elektryczne Zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB: zaleca się indywidualne zabezpieczenia nadmiarowo-prądowe do każdego wentylatora wentylator jest wyposażony w zintegrowane zabezpieczenie przeciążeniowe restartowane manualnie sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3x1,5 silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 88 W I maks. 0,39 A Q [m 3 /h] prędkość maks. sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Pobór mocy Moc właściwa el. [W] [kw/(m 3 /s)] , ,5 49,5 60,4 49,8 51,3 45,8 37,4 69 0, ,9 42,4 54,1 42, ,2 27,6 62 0, ,8 34,1 44, ,8 26,3 16,8 50 0, ,7 25,7 38,5 27,5 25,4 23,3 13,5 35 0,79 Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8kW/(m 3 /s). Maksymalny poziom ciśnienia akustycznego na dachu w zależności od odległości. Odległość [m] Pa m 3 /h Zgodnie z PN-87/B-02151/02 maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1m, wynosi 65dB(A). Montaż wentylator montować na podstawie tłumiącej SBC z tłumikiem SAS stosować wibroizolację AERECO montaż na zewnątrz budynku pionowa pozycja montażu Wymiary Cechy A G H N D M [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB montaż na zewnątrz budynku pionowa pozycja montażu waga wentylatora 5,9 kg E A B C ØD E F ØG H L M ØN [mm]

35 L B F C SYSTEM AERECO AR HIGRO 33 Z G O D N E A+ A B C D E F G CAT HB Wentylator dachowy zakres przepływu m 3 /h, podciśnienie maks. 450 Pa Wentylator wyciągowy jednofazowy. Montaż na dachu budynku. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5081:2008. Charakterystyki przepływowe Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Charakterystyki akustyczne i energetyczne 180 prędkość maks. Pa m 3 /h Częstotliwość (Hz) Pobór mocy el. [W] Moc właściwa [kw/(m 3 /s)] p [Pa] sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu , ,1 33,8 43,9 42,2 38,9 35,1 25,3 74 0, ,8 31,3 41,2 39,5 36,1 31,9 20,2 68 0, ,7 28,1 38,7 36,4 32,5 26, , ,9 24,3 33,8 31,5 26, , ,5 20,7 30,1 27,9 19,7 12,9 2,6 49 0,77 Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8kW/(m 3 /s). Charakterystyki elektryczne Zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki HB: zaleca się indywidualne zabezpieczenia nadmiarowo-prądowe do każdego wentylatora wentylator jest wyposażony w zintegrowane zabezpieczenie przeciążeniowe restartowane manualnie sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3x1,5 silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 95 W I maks. 0,42 A Q [m 3 /h] Maksymalny poziom ciśnienia akustycznego na dachu w zależności od odległości. Odległość [m] Pa m 3 /h Zgodnie z PN-87/B-02151/02 maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1m, wynosi 65dB(A). wentylator montować na podstawie tłumiącej SBC lub SBC z tłumikiem SAS stosować wibroizolację AERECO montaż na zewnątrz budynku pionowa pozycja montażu Montaż Wymiary Cechy A G H N D M [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki HB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki HB montaż na zewnątrz budynku pionowa pozycja montażu waga wentylatora 6,1 kg E A B C ØD E F ØG H L M ØN [mm]

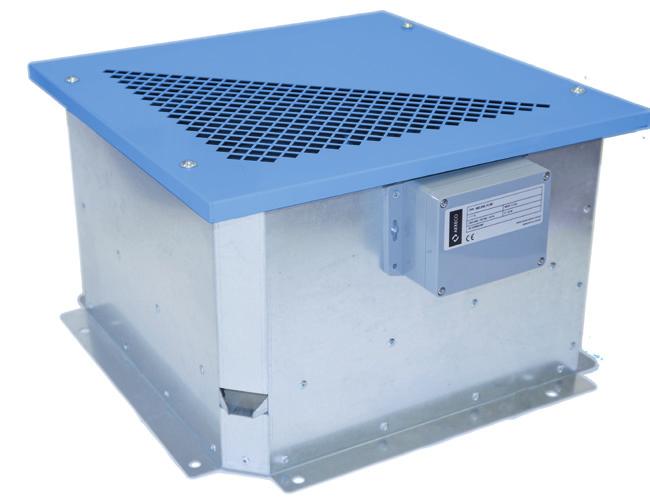

36 NOWOŚĆ 34 SYSTEM AERECO AR HIGRO Z G O D N E A+ A B C D E F G VTR.71.HD Wentylator zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Wentylator dachowy z wyrzutem pionowym Wentylacja mechaniczna wywiewna Budynki nowe i poddawane renowacji Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO p [Pa] Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Częstotliwość (Hz) Wartość całkowita [db(a)] L W Opracowano zgodnie z normami ISO 5136 oraz ISO Q [m 3 /h] sugerowany obszar pracy charakterystyka pracy montaż na zewnątrz jedynie w pozycji poziomej wzgldem podstawy Montaż urządzenie ze względu na zintegrowaną tacę ociekową wymaga wypoziomowania podczas montażu wentylator podłączać do instalacji króćcem elastycznym lub tłumikiem SAS nie wymaga stosowania dodatkowej wibroizolacji silnik elektronicznie komutowany EC zasilanie prądem jednofazowym 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe Charakterystyki elektryczne Wymiary Cechy x ø ø ø187 [mm] dostosowany do współpracy z kratkami HIGRO obudowa z blachy ocynkowanej, pokrywa górna malowana proszkowo wytłumienie akustyczne regulacja parametrów pracy przy pomocy zintegrowanej automatyki wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora zintegrowany wyłącznik umożliwiający prowadzenie prac serwisowych wirnik umieszczony na wibroizolatorach waga wentylatora: 11 kg

37 NOWOŚĆ SYSTEM AERECO AR HIGRO 35 Z G O D N E A+ A B C D E F G VTR.72.HD Wentylator zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Wentylator dachowy z wyrzutem pionowym Wentylacja mechaniczna wywiewna Budynki nowe i poddawane renowacji Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO Częstotliwość (Hz) Wartość całkowita [db(a)] 400 L W p [Pa] Q [m 3 /h] sugerowany obszar pracy charakterystyka pracy montaż na zewnątrz jedynie w pozycji poziomej wzgldem podstawy Montaż urządzenie ze względu na zintegrowaną tacę ociekową wymaga wypoziomowania podczas montażu wentylator podłączać do instalacji króćcem elastycznym lub tłumikiem SAS nie wymaga stosowania dodatkowej wibroizolacji silnik elektronicznie komutowany EC zasilanie prądem jednofazowym 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe Charakterystyki elektryczne Wymiary Cechy ,5 8 x ø [mm] dostosowany do współpracy z kratkami HIGRO obudowa z blachy ocynkowanej, pokrywa górna malowana proszkowo wytłumienie akustyczne regulacja parametrów pracy przy pomocy zintegrowanej automatyki wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora zintegrowany wyłącznik umożliwiający prowadzenie prac serwisowych wirnik umieszczony na wibroizolatorach waga wentylatora: 12,2 kg 47 ø ,5

38 H B 36 NOWOŚĆ SYSTEM AERECO AR HIGRO SBC.250 Podstawa do montażu wentylatorów dachowych zalecana prędkość maksymalna przepływającego powietrza: 6 m/s Podstawa do wentylatora HAT. Wentylacja wyciągowa. Montaż na zewnątrz budynku. Zadaniem podstawy SBC jest połączenie wentylatora z przewodem wentylacyjnym oraz zapobieżenie w przenoszeniu wibracji powstałych w wyniku pracy wentylatora. Przeznaczenie Zastosowanie Podstawy SBC nie są elementami uniwersalnymi. Ich konstrukcja została dostosowana do ddanych modeli wentylatorów dachowych HAT. Zalecane jest stosowanie zestawów tłumiących składających się z podstawy SBC.250 i tłumika półelastycznego SAS. Budowa Kod produktu Podstawa zakończona jest w dolnej części króćcem przyłączeniowym nyplowym, umożliwiającym połączenie z przewodem wentylacyjnym. Zaleca się połączenie podstawy SBC.250 z przewodem wentylacyjnym przy pomocy tłumika SAS. Podstawa wyposażona jest w izolację termiczną, wibroizolatory oraz uszczelkę. SBC B wersja wentylatora HAT: B HAT.100.B / HAT.125.B / HAT.160.B C HAT.160.C / HAT.200.C / HAT.250.C Montaż podstawę tłumiącą SBC podłączyć do instalacji z pośrednictwem tłumika SAS średnica króćca: Ø100 Ø125 Ø160 Ø200 Ø250 typ model Wymiary Cechy A+100 A B R40 warstwa tłumiąca nitonakrętka M6 średnica nominalna: 100, 125, 160, 200, 250 [mm] wysokość: 250 mm waga 3,3 kg [mm] A B H ØN Mocowanie SBC B M6 SBC B M6 SBC B M6 SBC B M6 SBC C M6 SBC C M6 SBC C M6 øn

39 SYSTEM AERECO AR HIGRO 37 SBC.500 Podstawa tłumiąca do montażu wentylatorów dachowych Podstawa akustyczna do wentylatora CAT. Wentylacja wyciągowa. Montaż na zewnątrz budynku. Zadaniem podstawy tłumiącej jest ograniczenie hałasu przedostającego się od wentylatora do instalacji. Zaawansowana konstrukcja umożliwia tłumienie hałasu w zakresie częstotliwości dostosowanej do charakterystyk wentylatorów CAT. Dno skrzynki wyłożone jest warstwą polistyrenową, której zadaniem jest odbicie dźwięku i skierowanie go w stronę warstwy tłumiącej z wysoko absorbującej wełny mineralnej. Takie rozwiązanie zapewnia optymalne tłumienie akustyczne częstotliwości generowanych przez wentylator Podstawa tłumiąca zakończona jest w dolnej części króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Króciec nyplowy wyposażony jest w uszczelkę gumową. Górna część podstawy tłumiącej wykonana jest w sposób umożliwiający wygodne podłączenie wentylatora CAT. Nitonakrętki umożliwiają przykręcenie wentylatora. Dolna część podstawy tłumiącej wykonana jest w formie stopy blaszanej. Umożliwia ona pewne przykręcenie podstawy oraz wykonanie izolacji wodnej. W celu przykręcenia podstawy tłumiącej należy wykonać w stopie otwory montażowe. stosować wibroizolację AERECO Przeznaczenie Budowa Montaż podstawę tłumiącą SBC podłączyć do instalacji z pośrednictwem tłumika SAS Kod produktu Zastosowanie Poziom mocy akustycznej [db] SBC.500 SBC Tłumienie [db] 125 [Hz] 250 [Hz] 500 [Hz] 1000 [Hz] 2000 [Hz] 4000 [Hz] 8000 [Hz] SBC ,2 9,8 19,2 25,3 14,8 10,1 10,2 SBC ,2 9,8 19,2 25,3 14,8 10,1 10,2 SBC Tłumienie [db] 125 [Hz] 250 [Hz] 500 [Hz] 1000 [Hz] 2000 [Hz] 4000 [Hz] 8000 [Hz] SBC ,2 9,8 19,2 25,3 14,8 10,1 10,2 SBC ,2 9,8 19,2 25,3 14,8 10,1 10,2 SBC Tłumienie [db] 125 [Hz] 250 [Hz] 500 [Hz] 1000 [Hz] 2000 [Hz] 4000 [Hz] 8000 [Hz] SBC ,9 6,8 22,1 18,0 9,5 8,2 7,9 SBC ,9 6,8 22,1 18,0 9,5 8,2 7,9 SBC.500.xx wersja króćca wersja wentylatora typ model SBC Tłumienie [db] 125 [Hz] 250 [Hz] 500 [Hz] 1000 [Hz] 2000 [Hz] 4000 [Hz] 8000 [Hz] SBC ,9 7,9 20,6 16,9 10,7 9,9 9,5 SBC ,9 7,9 20,6 16,9 10,7 9,9 9,5 Wymiary [mm] A+100 A B B A A+100 warstwa tłumiąca 50 nitonakrętka M6 10 H A B H ØN Mocowanie SBC M6 SBC M6 SBC M6 SBC M6 SBC M6 SBC M6 SBC M6 SBC M6 øn warstwa refleksyjna

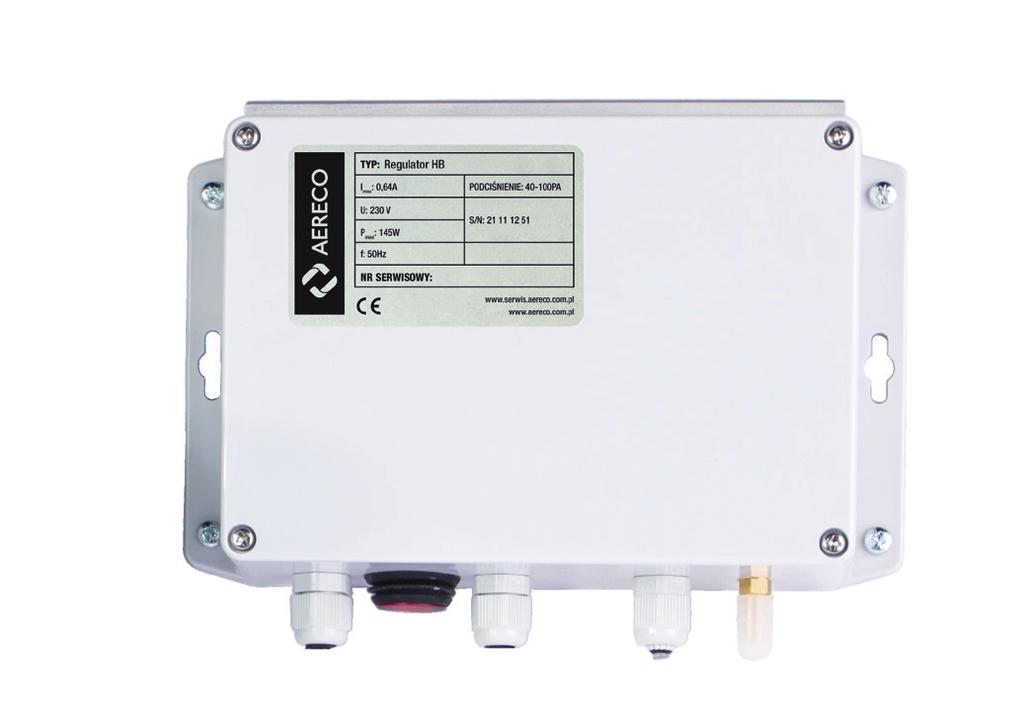

40 I max : 0,64A U: 230 V P max : 145W f: 50Hz PODCIŚNIENIE: PA S/N: KIERUNEK PRZEPŁYWU 38 SYSTEM AERECO AR HIGRO HIGRObalance Automatyka HB Automatyka zintegrowana z wentylatorem RAT/CAT/VTR. Zintegrowana z wentylatorem RAT/CAT/VTR automatyka HIGRObalance dostosowuje moc wentylatora do stopnia otwarcia elementów HIGRO AERECO. Oznacza to, że układ elektroniczny obniża moc wentylatora przy małym przepływie uwzględniając mniejsze opory przepływu powietrza w kanałach oraz zwiększa prędkość obrotową wentylatora przy zwiększonym przepływie powietrza wywołanego otwartymi przepustnicami kratek higrosterowanych. Automatyka HIGRObalance przeciwdziała nieprawidłowej pracy systemu wentylacji, w szczególności powstawaniem dźwięku w kratkach i nawiewnikach przy niskim poziomie wilgotności. Zintegrowana z wentylatorem RAT/CAT/VTR automatyka HIGRObalance ma wpływ na uzyskiwaną przez system AR HIGRO klasę energetyczną A2. Dopełnia ona oszczędności systemu wentylacji HIGRO poprzez obniżenie rzeczywistego poboru energii elektrycznej przez wentylator. Dodatkową funkcją układu jest możliwość opcjonalnej pracy w dwóch trybach: dzień/noc - poprzez podłączenie zewnętrznego sygnału sterującego z automatyki ACC.DN2 Moduł HIGRObalance jest przeznaczony do montażu w pobliżu wentylatora. Zastosowana obudowa o IP54 w II klasie izolacji pozwala na montaż urządzenia na dachu lub poddaszu. Umiejscowienie automatyki powinno umożliwiać wygodny dostęp serwisowy oraz podłączenie przewodu do pomiaru ciśnienia. Specjalna konstrukcja umożliwia pracę automatyki w zakresie temperatur od -40 do +70 C. Montażu w pozycji - dławicami elektrycznymi do dołu. Opis Instalacja Akustyka Zastosowanie wentylatorów RAT/CAT/VTR ze zintegrowaną automatyką HIGRObalance w jednorurowej wentylacji zbiorczej pozwala na uzyskanie wyjątkowo dobrego poziomu ciśnienia akustycznego. Zarówno w kuchni, łazience jak i w pokoju z aneksem kuchennym możliwe jest uzyskanie 25 db(a) w porze nocnej. Regulator w wyniku obniżenia mocy wentylatora zmniejsza poziom mocy akustycznej wentylatora. Optymalne zakresy pracy wentylatorów RAT.HB zostały wyznaczone i potwierdzone laboratoryjnie. Optymalne zakresy pracy gwarantują minimalne zużycie prądu oraz najkorzystniejsze parametry akustyczne. Sterowanie czasowe W celu uruchomieniu funkcji sterowania czasowego należy doprowadzić do automatyki HB zewnętrzny sygnał sterujący z automatyki ACC.DN2 lub ACC.DNFC. Sterowanie odbywa sie poprzez sygnał przekaźnikowy (zwarcie lub lub rozwarcie zacisków + i automatyki). Zwarcie zacisków 2-3 automatyki przełącza system w nocny tryb pracy. Rozwarcie powoduje pracę zgodnie z nastawami dziennymi. Automatyka ACC.DN2 (funkcja dzień/noc) System AR HIGRO po zastosowaniu automatyki sterującej ACC.DN2 umożliwia pracę w trybie dzień/noc. Funkcja ta jest sterowana godzinowo jej zadaniem jest obniżenie parametrów pracy systemu wentylacji w okresie nocnym. Podłączenie elektryczne Regulator jest fabrycznie kalibrowany i integrowany z wybranym modelem wentylatora szybkość regulacji została dostosowana do szybkości reakcji kratek HIGRO regulacja jest realizowana w sposób płynny Charakterystyka elektryczna elektroniczny układ sterowania minimalizuje hałas generowany przez wentylator podłączenie elektryczne - wyłącznie zgodne z załączonym schematem podłączenie hydrauliczne króciec pomiaru ciśnienia należy podłączyć do instalacji po stronie ssawnej w odległości co najmniej 5 średnic od wentylatora i kształtek 200 Wymiary [mm] Automatyka HIGRObalance Uwaga: automatyka HIGRObalance posiada wbudowany bezpiecznik topikowy. Podłączenie czujnika podciśnienia wykonujemy elastycznym wężykiem. Dołączony króciec pomiarowy mocujemy na ścianie bocznej kanału. Należy zwrócić uwagę na szczelne podłączenie, należy unikać syfonów na wężu pomiarowym. podłączenie fabryczne wentylatora S1 S2 + Przetwornik ciśnienia opcjonalne podłączenie automatyki ACC.DN2, ACC.DNFC 12-24V = podłączenie pomiaru ciśnienia Króciec pomiarowy musi zostać zamocowany poniżej automatyki HIGRObalance. + - Cechy TYP: RAT HB NR SERWISOWY: RAT HB/1303/ praca dostosowana do elementów higrosterowanych AERECO fabryczna kalibracja automatyki i wybranego wentylatora RAT/CAT/VTR.HB przewód gumowy, króciec do pomiaru ciśnienia oraz puszka elektryczna dołączone w zestawie różne opcje sterowania czasowego

41 B U B N SYSTEM AERECO AR HIGRO NOWOŚĆ 39 HIGROdynamic Automatyka HD Automatyka zintegrowana z wentylatorami HAT/VTR Opis Zintegrowana z wentylatorem HAT/VTR automatyka HIGROdynamic dostosowuje prędkość wentylatora do stopnia otwarcia elementów HIGRO AERECO. Oznacza to, że układ elektroniczny obniża prędkość wentylatora przy małym przepływie uwzględniając mniejsze opory przepływu powietrza w kanałach oraz zwiększa prędkość obrotową wentylatora przy zwiększonym przepływie powietrza wywołanego otwartymi przepustnicami kratek higrosterowanych. Automatyka HIGROdynamic przeciwdziała nieprawidłowej pracy systemu wentylacji, w szczególności powstawaniem dźwięku w kratkach i nawiewnikach przy niskim poziomie wilgotności. Dodatkowo automatykę HIGROdynamic można wyposażyć w funkcję dzień/noc - TS, która jest uruchamiana poprzez podłączenie zewnętrznego sygnału sterującego z automatyki ACC.DN2. Akustyka Zastosowanie wentylatorów HAT/VTR ze zintegrowaną automatyką HIGROdynamic w jednorurowej wentylacji zbiorczej pozwala na uzyskanie wyjątkowo dobrego poziomu ciśnienia akustycznego. Zarówno w kuchni, łazience jak i w pokoju z aneksem kuchennym możliwe jest uzyskanie 25 db(a) w porze nocnej. Regulator w wyniku obniżenia mocy wentylatora zmniejsza poziom mocy akustycznej wentylatora. Podłączenie elektryczne Montaż Moduł HIGROdynamic jest fabrycznie zamontowany na wentylatorach HAT i VTR. Umiejscowienie wentylatora powinno umożliwiać wygodny dostęp do automatyki oraz do podłączenia przewodu pomiaru ciśnienia w celach prac serwisowych. Specjalna konstrukcja umożliwia pracę automatyki w zakresie temperatur od -40 do +70 C. Włącznik Przewód zasilający Przewód brązowy L Przewód niebieski N Przewód żółto/zielony PE BN BU YG Wymiary Cechy praca dostosowana do elementów higrosterowanych regulacja realizowana w sposób płyny dodatka opcja sterowania czasowego

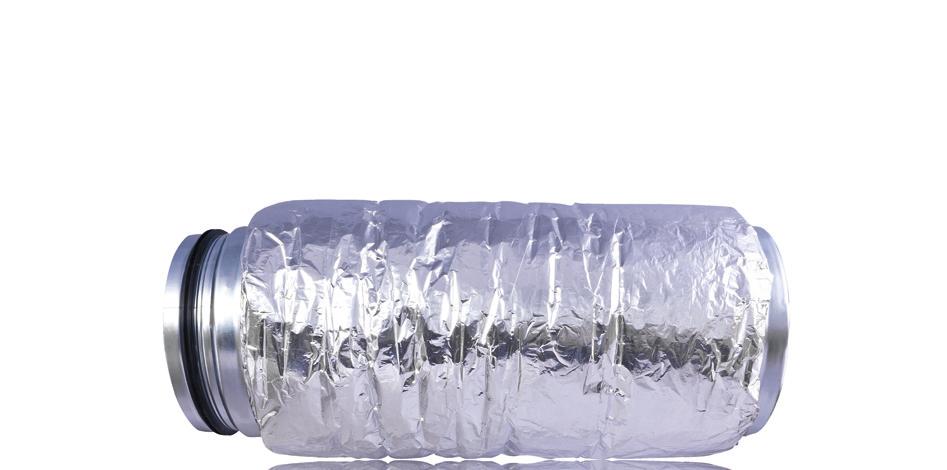

42 40 SYSTEM AERECO AR HIGRO SAS Tłumik akustyczny półelastyczny zalecana prędkość powietrza: poniżej 6 m/s Kompatybilny z systemami wentylacji AERECO. Wentylacja mechaniczna i hybrydowa wyciągowa. Warstwa paroizolacyjna. Opis Zadaniem tłumika jest ograniczenie hałasu przedostającego się od wentylatora do instalacji lub na zewnątrz. Zaawansowana konstrukcja umożliwia tłumienie hałasu w szerokim zakresie częstotliwości. Półelastyczna konstrukcja umożliwia dostosowanie kształtu oraz długości tłumika do wymogów instalacji. Warstwa tłumiąca z wysoko absorbującej wełny mineralnej zapewnia dobre tłumienie akustyczne, szczególnie niskich częstotliwości. Tłumik zakończony jest z jednej strony króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Z drugiej strony wyposażony jest w króciec mufowy umożliwiający wygodne podłączenie wentylatora. Króciec nyplowy wyposażony jest w uszczelkę gumową. Wewnętrzna, specjalnie perforowana rura zapewnia półelastyczność tłumika. Oznacza to, że tłumik zapamiętuje i utrzymuje kształt nadany w wyniku odkształcania. Należy zwrócić uwagę, że wewnętrzna rura nie zmienia przekroju podczas odkształcania. Tłumik SAS wyposażony jest w warstwę paroizolacyjną zapewniającą, że wilgoć z powietrza przepływającego przez tłumik nie będzie ulegać wykraplaniu w wełnie mineralnej nawet podczas montażu w zimnym otoczeniu. Takie rozwiązanie sprawia, że tłumik SAS nie zmienia swoich parametrów tłumiących nawet przy niskich temperaturach otoczenia. Montaż Tłumienie [db] Dobór tłumika Częstotliwość [Hz] SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS L w dla prędkość powietrza 6 m/s wynosi 19 db, w całym paśmie częstotliwości. Prędkość powietrza [m/s] Przed rozpoczęciem montażu, tłumik SAS należy rozciągnąć do długości nominalnej. Półelastyczna rura wewnętrzna umożliwia rozciąganie i kształtowanie tłumika bez powstawania zagnieceń i deformacji. Króciec mufowy tłumika ułatwia i przyśpiesza połączenie z wentylatorem. Króciec nyplowy umożliwia szczelne i szybkie połączenie z pionem wentylacyjnym. Kod produktu Spadek ciśnienia [db] SAS ,2 0,6 2,5 4,9 11,2 SAS ,3 1,1 4,2 8,4 19,2 SAS ,1 0,5 2,2 4,2 9,8 SAS ,2 0,9 3,8 7,2 16,8 SAS ,1 0,4 1,8 3,5 7,0 SAS ,2 0,7 3,0 3,0 12,0 SAS ,0 0,4 1,3 2,8 5,6 SAS ,1 0,6 2,2 4,8 9,6 SAS. X. Y długość: 700, 1200 [mm] średnica nominalna: 100, 125, 160, 200, 250 [mm] model tłumika SAS ,1 0,3 1,1 2,5 3,9 SAS ,1 0,5 1,8 4,2 6,6 Wymiary Cechy L L [mm] øn [mm] øm [mm] O [mm] SAS SAS SAS SAS SAS øn øm O SAS SAS SAS SAS SAS

43 SYSTEM AERECO AR HIGRO 41 ABS Klapy przeciwpożarowa odcinająca Skutecznie zapobiega przenikaniu dymu i gazów o niskiej i wysokiej temp. Zgodna z EN 15650:2010. Klapa o działaniu samoczynnym (bezpiecznik topikowy). montaż w przewodzie wentylacyjnym przeznaczona do wentylacji ogólnej Właściwości podczas normalnej pracy skrzydła przegrody klapy znajdują się w pozycji otwartej zaprawa min. X* [mm] Montaż - Przykład Zasada działania W czasie normalnej pracy instalacji przegrody odcinające są utrzymane w pozycji otwartej za pośrednictwem bezpiecznika topikowego. Jeżeli temperatura powietrza w przewodzie wentylacyjnym przekroczy 72 C spoiwo bezpiecznika topikowego mięknie i sprężyna zamyka skrzydła przegrody klapy. Skrzydła przegrody są równocześnie blokowane zatrzaskami. Klapa uzyskuje szczelność dymową. Wraz ze wzrostem temperatury, uszczelnienia termo pęczniejące zwiększają objętość, pozwalają na uzyskanie szczelności przez 60/120* minut. Zdalne określenie położenia zamkniętego przegrody klapy jest możliwe dzięki dodatkowemu wyposażeniu klapy w wyłącznik krańcowy. * w zależności od wybranej klapy 40 ØN Montaż w przegrodzie kratka wentylacyjna AERECO ** Grubość konstrukcji mocującej, wg aktualnej deklaracji właściwości użytkowych sprężyna napędowa bezpiecznik topikowy 72 [ C] dwa zatrzaski blokujące Układ wyzwalający Klapa dwustronna ABS 2 EIS60 Typ konstrukcji Grubość Uszczelnienie Klasyfikacja Strop murowany z bloczków betonu komórkowego Ściana z płyt gipsowokartonowych na ruszczcie stalowym typ A wg EN [mm] 100 [mm] Zaprawa EI 60 (h o i o) S - (300 Pa) Wełna mineralna + nakładki EI 60 (v e i o) S - (300 Pa) Gips Ściana murowana z bloczków betonu komórkowego 100 [mm] Zaprawa EI 60 (v e i o) S - (300 Pa) Kod ABS 2* 60 rc 100 *w przypadku wersji jednostronnej brak oznaczenie "2" w nazwie klapy średnica nominalna [mm] wyłącznik krańcowy bezpiecznik topikowy 72 [ C] odporność ogniowa EIS 60/120 wersja dwustronna* nazwa Klapa dwustronna ABS 2 EIS120 Typ konstrukcji Grubość Uszczelnienie Klasyfikacja Ściana betonowa 110 [mm] Zaprawa EI 120 (v e i o) S - (300 Pa) Klapa jednostronna ABS120 EI 120S Wymiary Typ konstrukcji Grubość Uszczelnienie Klasyfikacja Podane wymiary w mm d a b Wielkość a b d waga [g] ABS* r ABS* r ABS* r ABS* r ABS* rc ABS* rc ABS* rc ABS* rc Strop betonowy 150 [mm] Zaprawa Ściana betonowa 110 [mm] Zaprawa Ściana z płyt gipsowokartonowych na ruszczcie 100 [mm] stalowym typ F wg EN 520 Ściana murowana z bloczków betonu komórkowego 150 [mm] Wełna mineralna + nakładki Zaprawa EI 120 (h o o i) S - (300 Pa) EI 120 (v e o i) S - (300 Pa) EI 120 (v e o i) S - (300 Pa) EI 120 (v e o i) S - (300 Pa) *dotyczy klap ABS 2 EIS60/120 oraz ABS120 EI120S

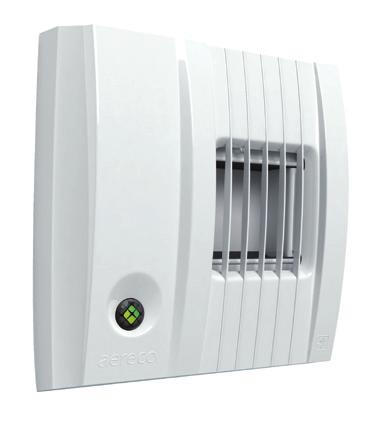

44 42 SYSTEM AERECO AR HIGRO BXC CO2 Kratka wyciągowa z czujnikiem CO 2 zakres przepływu 9-85 m 3 /h, podciśnienie Pa Otwarcie kratki po przekroczeniu progowego stężenia CO 2. Montaż do przewodów okrągłych lub prostokątnych. Wentylacja mechaniczna wywiewna. Mieszkania, budynki użyteczności publicznej, biura. Charakterystyki przepływowe Kratka pracuje w dwóch zakresach. Jeżeli stężenie CO 2 nie przekroczy ustawionego progu, przepływ zależy od ustawienia przepustnicy stałej. Po przekroczeniu stężenia powyżej ustawionego progu następuje pełne otwarcie przepustnicy przepływu maksymalnego. Wydajność kratki zgodna jest z poniższymi tablicami: Charakterystyki akustyczne Poziom szumów: Wartość Częstotliwość [Hz] całkowita Lw [db(a)] 18,4 13,1 12,3 9,6 11,0 11,4 22 Dane dla przewodu Ø 100 mm Pozycja przepustnicy stałej Przepływ minimalny (m 3 /h) przy 100 Pa Przepływ maksymalny (m 3 /h) przy 100 Pa Dane dla przewodu Ø 125 mm Izolacyjność akustyczna wtrącenia, db: Częstotliwość [Hz] Przepływ maksymalny db Przepływ minimalny db Elementarna znormalizowana różnica poziomów pary kratek BXC z króćcem 125 mm połączonych przewodem wentylacyjnym, dla przepływu: Od 0 do 80 m 3 /h D n.e.w (C; C tr ) = 57 (-2; -4) db Od 81 do 130 m 3 /h D n,e,w (C; C tr ) = 55 (-1; -3) db Pozycja przepustnicy stałej Przepływ minimalny (m 3 /h) przy 100 Pa Przepływ maksymalny (m 3 /h) przy 100 Pa Cechy Poziom Stężenie graniczne CO 2 w ppm 0 pozycja testowa test silnika zasilanie 12 V AC możliwość sterowania 5 kratkami BXC typu slave trwała obudowa wykonana z PS / ABS podłączenia na przewód Ø100, Ø125 oraz przewody prostokątne regulowany przepływ minimalny i maksymalny, uruchamiany czujnikiem CO 2 wbudowany moduł inspekcyjny umożliwiający pomiar ciśnienia w kanale, łatwą regulację instalacji oraz określenie wydajności bez demontażu kratki waga kratki 300 g Wymiary wersja dla przewodów prostokątnych wersja dla przewodów Ø100 wersja dla przewodów Ø [mm]

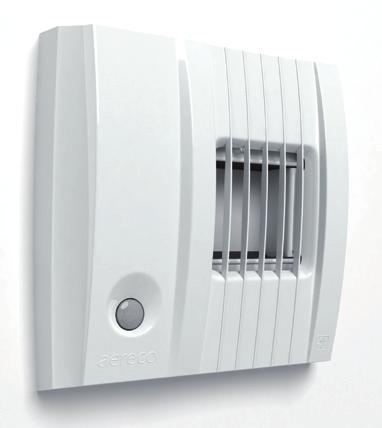

45 SYSTEM AERECO AR HIGRO 43 BXC HIGRO Kratka wyciągowa higrosterowana Zmiana przepływu w zależności od poziomu wilgotności w pomieszczeniu Montaż do przewodów o średnicy Ø100 i Ø125 Wentylacja mechaniczna Charakterystyki przepływowe Kratka posiada dwie przepustnice: automatyczną (stopień otwarcia zależny od poziomu wilgotności względnej; dostępne modele w których otwarcie maksymalne uruchamiane jest dodatkowo wyłącznikiem impulsowym albo przez czujnik ruchu) i stałą (nastawa ręczna 6 położeń, umożliwia dostosowanie przepływów do wymagań projektu). Poniższe charakterystyki przedstawiają pole pracy uwzględniające zmienne położenie przepustnicy stałej. Charakterystyki akustyczne Poziom szumów Częstotliwość [Hz] Wartość całkowita Lw [db(a)] 18,4 13,1 12,3 9,6 11,0 11,4 22 Q [m 3 /h] Q [m 3 /h] Kod (średnica przyłączeniowa Ø 100) BXC211 BXC212 BXC214 Kod (średnica przyłączeniowa Ø 125) BXC273 BXC215 BXC275 HIGRO Przepływ maksymalny uruchamiany wyłącznikiem impulsowym % RH % RH Przepływ maksymalny uruchamiany czujnikiem ruchu Opóźnienie otwarcia 1 min Wymaga zasilania (2x1,5 AAA lub transformator) BXC Ø100 p = 50 Pa zakres pracy BXC Ø125 p = 50 Pa zakres pracy Izolacyjność akustyczna wtrącenia, db: Częstotliwość [Hz] Przepływ maksymalny db Przepływ minimalny db Elementarna znormalizowana różnica poziomów pary kratek BXC z króćcem 125 mm połączonych przewodem wentylacyjnym, dla przepływu: Od 0 do 80 m 3 /h D n.e.w (C; C tr ) = 57 (-2; -4) db Od 81 do 130 m 3 /h D n,e,w (C; C tr ) = 55 (-1; -3) db Cechy modele z opcją maksymalnego przepływu posiadają silniki, wymagają zasilania elektrycznego 3V DC bateryjnego 2 x 1,5 V AAA (zasilacz CAL261 podłączany do sieci 12 V AC, CAL1228 do sieci 230 V AC) sygnał dźwiękowy oznaczający niski poziom naładowania baterii < 2,2 V trwała obudowa wykonana z PS/ABS, kolor biały podłączenie do kanału ø125 lub ø100 mm waga: regulowany przepływ minimalny i maksymalny podczas montażu istnieje możliwość zmiany położenia przepustnicy stałej, istnieje 6 różnych ustawień przepływu. Model BXC211 BXC212/BXC214 BXC275 BXC215 BXC275 Waga [g] Wymiary Wymiary wersja dla przewodów Ø100 wersja dla przewodów Ø [mm]

46 44 SYSTEM AERECO AR HIGRO MRM Regulator przepływu powietrza zakres przepływu od 100 do 190 m 3 /h, ciśnienie od 50 do 250 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Charakterystyki akustyczne Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Q [m 3 /h] Poziom szumów przy podciśnieniu 50 i 100 Pa. 250 Poziom szumów Pa 100 Pa przepływ m 3 /h 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita regulacja p [Pa] Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h K 100 G Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. J 110 I 120 H 130 E 150 C 160 A 190 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Montaż Wymiary Cechy øn [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø125 temperatura pracy od -10 do +60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 170 g øb F A E Średnica nominalna przewodu øn øb E F A

47 SYSTEM AERECO AR HIGRO 45 ZIP.125 Klapa zwrotna zakres przepływu od 0 do 350 m 3 /h Średnica ø125 mm. Montaż wewnątrz przewodu. Montaż poprzez wsunięcie do przewodu. Montaż pionowy lub poziomy. Charakterystyki przepływowe Montaż Maksymalna prędkość powietrza w kanale 8 m/s Klapę zwrotną ZIP.125 montuje się poprzez wsunięcie do przewodu wentylacyjnego. p [Pa] V [m/s] Obwodowa uszczelka zapewnia szczelność i stabilność montażu przy nadciśnieniu zwrotnym do 300 Pa. Przy wyższych ciśnieniach klapę należy zabezpieczyć przed przesuwaniem. Przy montażu w poziomym przewodzie wentylacyjnym zaślepka klapy musi być umieszczona w pozycji pionowej. Uszczelka obwodowa musi szczelnie przylegać do przewodu. Klapa musi być ustawiona precyzyjnie w płaszczyźnie prostopadłej do osi przewodu. Montaż w pionowym przewodzie jest możliwy jedynie zaślepką skierowaną ku górze. Podczas montażu zestawu, regulator przepływu MRM + klapa zwrotna ZIP.125, klapę należy montować za regulatorem przepływu. Takie ustawienie nie blokuje ruchu przegród klapy oraz nie zakłóca działania regulatora Q [m 3 /h] uszczelka obwodowa Zasada działania obudowa Klapa umożliwia jednokierunkowy przepływ powietrza. W sytuacji wystąpienia przepływu zwrotnego przegrody klapy zamykają się i przepływ zostaje zablokowany. przegroda zaślepka Wymiary Cechy øn B A montaż pionowy lub poziomy maksymalna prędkość powietrza w przewodzie: 8 m/s maksymalna temperatura pracy: 75 C montaż "na wcisk" odporna na zanieczyszczenia powstające podczas gotowania przystosowana do współpracy z okapem kuchennym øn [mm] A [mm] B [mm] nypel

48 46 SYSTEM AERECO AR HIGRO EXR HIGRO Nawiewnik higrosterowany do montażu na oknie przepływ powietrza od 7 do m 3 /h Zmienny przepływ w zależności od poziomu wilgotności w pomieszczeniu Wentylacja mechaniczna wywiewna Montaż na oknie Budynki mieszkalne, użyteczności publicznej i zamieszkania zbiorowego Opis Samoczynny, higrosterowany nawiewnik powietrza zewnętrznego montowany na oknie, z wytłumieniem akustycznym, stosowany w systemie wentylacji wyciągowej. Nawiewnik EXR reguluje wielkość napływającego strumienia powietrza automatycznie w zależności od poziomu wilgotności względnej powietrza wewnątrz pomieszczenia. Zestaw EXR składa się z części montowanych w pomieszczeniu: nawiewnika właściwego zapewniającego sterowanie i podkładki montażowej lub łącznika akustycznego oraz czerpni montowanej na zewnątrz (okap w różnych wersjach tłumienia i właściwości pracy). Montaż Nawiewniki EXR HIGRO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik podkładka okap nawiewnik łącznik akustyczny okap Zasada działania Nawiewniki EXR rozmieszczane są w pomieszczeniach czystych mieszkania tak aby napływające powietrze przepływało do kratek wyciągowych ze wszystkich pomieszczeń. Dzięki samoczynnemu dostosowaniu wielkości przepływu do poziomu wilgotności w powietrzu wewnętrznym, nawiewniki EXR pozwalają na precyzyjne zwiększanie wentylacji w miejscu powstawania zanieczyszczeń i zmniejszania tam gdzie wentylacja może być na poziomie wymagań higienicznych (nawiewniki nigdy się nie zamykają całkowicie). Regulacja przepływu Nawiewnik EXR wyposażony jest w pokrętło zmieniające charakterystykę jego pracy. Pokrętło ustawione na wprost użytkownika - nawiewnik w trybie HIGRO, automatycznie reaguje na zmiany wilgotności w zakresie 35% do 70% samoczynnie zmieniając wielkość strumienia napływającego powietrza; pokrętło ustawione na lewo - nawiewnik pracuje w trybie nawiewu minimalnego zgodnego z wymaganiami higienicznymi; pokrętło ustawione na prawo - nawiewnik pracuje w trybie napływu maksymalnego. Nawiewnik w wersji EXR.HP wyposażony jest w czerpnię z regulatorem napływu maksymalnego - okap AC - który ogranicza wpływ naporu wiatru na działanie nawiewnika. przepływ [m 3 60 EXR Otwory montażowe nawiewnik okienny okno PVC - nawiewnik EXR + podkładka montażowa + okap standardowy automatyczne sterowanie 320 mm 2 x 160 mm przepływ m 3 /h okap zewnętrzny okno drewniane - nawiewnik EXR + łącznik akustyczny + okap standardowy akustyka nawiewnik otwarty D n, e,w [db(a)] 8-12 mm* 8-12 mm* *Badania nawiewnika na potrzeby uzyskania Krajowej Oceny Technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 10, 11 i 12 mm. akustyka nawiewnik zamknięty D n, e,w [db(a)] EXR.304 HIGRO 7-30 AS EXR.305 HIGRO 7-30 AS EXR.306 HIGRO 7-28 AB EXR.307 HIGRO 7-28 AB EXR.308 HIGRO 7-28 AD EXR.309 HIGRO 7-28 AD EXR.408 HIGRO 7-30 AQ EXR.409 HIGRO 7-30 AQ EXR.302.HP HIGRO +PRESO 7-28 AC EXR.303.HP HIGRO +PRESO 7-28 AC Kod wilgotność względna [%] Wymiary * Wszystkie nawiewniki dostępne w kolorach: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001), Szary (RAL 7045), Antracyt (RAL 7016). Możliwość lakierowania na dowolny kolor z palety RAL. ** Szczegółowe wartości przepływów dla rożnych zestawów dostępne są w Krajowej Ocenie Technicznej. Cechy nawiewnik EXR widok z przodu automatyczna regulacja przepływu powietrza jednolita obudowa typu monocoque umożliwiająca lakierowanie wysoki stopnień tłumienia akustycznego trzy tryby pracy montaż w oknach aluminiowych wraz z mufą MTX łącznik akustyczny do nawiewnika EXR

49 SYSTEM AERECO AR HIGRO 47 EMM HIGRO Nawiewnik higrosterowany do montażu na oknie przepływ powietrza od 6 do m 3 /h Zmienny przepływ w zależności od poziomu wilgotności w pomieszczeniu Wentylacja mechaniczna wywiewna Montaż na oknie Budynki mieszkalne, użyteczności publicznej i zamieszkania zbiorowego Opis Samoczynny, higrosterowany nawiewnik powietrza zewnętrznego montowany na oknie, stosowany w systemie wentylacji wyciągowej. Nawiewnik EMM reguluje wielkość napływającego strumienia powietrza automatycznie w zależności od poziomu wilgotności względnej powietrza wewnątrz pomieszczenia. Zestaw EMM składa się z części montowanych w pomieszczeniu: nawiewnika właściwego zapewniającego sterowanie, podkładki montażowej oraz czerpni montowanej na zewnątrz (okap w różnych wersjach tłumienia i właściwości pracy). Montaż Nawiewniki EMM HIGRO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik podkładka okap nawiewnik podkładka okap Zasada działania Nawiewniki EMM rozmieszczane są w pomieszczeniach czystych mieszkania tak aby napływające powietrze przepływało do kratek wyciągowych ze wszystkich pomieszczeń. Dzięki samoczynnemu dostosowaniu wielkości przepływu do poziomu wilgotności w powietrzu wewnętrznym, nawiewniki EMM pozwalają na precyzyjne zwiększanie wentylacji w miejscu powstawania zanieczyszczeń i zmniejszania tam gdzie wentylacja może być na poziomie wymagań higienicznych (nawiewniki nigdy się nie zamykają całkowicie). Regulacja przepływu Nawiewnik EMM wyposażony jest w dźwignię zmieniającą charakterystykę jego pracy. Dźwignia położona - nawiewnik w trybie HIGRO, automatycznie reaguje na zmiany wilgotności w zakresie 35% do 65% samoczynnie zmieniając wielkość strumienia napływającego powietrza; dźwignia podniesiona - nawiewnik pracuje w trybie nawiewu minimalnego zgodnego z wymaganiami higienicznymi. Nawiewnik w wersji EMM.HP wyposażony jest w czerpnię z regulatorem napływu maksymalnego - okap AC - który ogranicza wpływ naporu wiatru na działanie nawiewnika. przepływ [m 3 60 EMM Otwory montażowe nawiewnik okienny okno PVC nawiewnik EMM + podkładka montażowa + okap akustycznym automatyczne sterowanie 280 mm 2 x 140 mm przepływ m 3 /h okap zewnętrzny okno drewniane nawiewnik EMM + podkładka montażowa + okap standardowym akustyka nawiewnik otwarty D n, e,w [db(a)] 8-12 mm* 8-12 mm* *Badania nawiewnika na potrzeby uzyskania Krajowej Oceny Technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 10, 11 i 12 mm. akustyka nawiewnik zamknięty D n, e,w [db(a)] EMM.709 HIGRO 7-33 AS EMM.707 HIGRO 6-30 AB EMM.706 HIGRO 6-30 AD EMM.703.HP HIGRO +PRESO 6-27 AC Wszystkie nawiewniki dostępne w kolorach: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001), Szary (RAL 7045), Antracyt (RAL 7016). Możliwość lakierowania okapu na dowolny kolor z palety RAL. ** Szczegółowe wartości przepływów dla rożnych zestawów dostępne są w Krajowej Ocenie Technicznej. Kod wilgotność względna [%] Wymiary Cechy nawiewnik EMM przepływ powietrza skierowany ukośnie automatyczna regulacja przepływu powietrza zwarta budowa, niewielkie rozmiary dwa tryby pracy montaż w oknach aluminiowych wraz z mufą MTM

50 48 SYSTEM AERECO AR HIGRO EFEKTYWNOŚĆ AKUSTYCZNA SYSTEMU AR HIGRO AERECO Akustyka Zastosowanie systemu wentylacji AERECO pozwala na uzyskanie wyjątkowo dobrych parametrów poziomu dźwięku we wszystkich pomieszczeniach przeznaczonych do przebywania ludzi. W budynkach hałas przedostaje się do pomieszczeń wieloma drogami. Z wentylacją związane są główne dwie: Pierwsza obejmuje dźwięki występujące w bezpośrednim otoczeniu budynku. Budynki szczególnie narażone na hałas to te które znajdują się w pobliżu ruchliwych ciągów komunikacyjnych. O ilości tego zanieczyszczenia przenikającego do wnętrza pomieszczeń będzie decydowała min. izolacyjność akustyczna przegrody zewnętrznej. Jej najsłabszym pod względem akustyczny elementem jest część przezroczysta, okno. Montaż nawiewnika w oknie wpływa na izolacyjność akustyczną tego elementu przegrody. W celu uzyskania optymalnych parametrów zestawu okno+nawiewnik AERECO udostępnia dane umożliwiające określenie wypadkowej izolacyjności akustycznej okna z nawiewnikiem otwartym oraz zamkniętym. Wśród oferowanych urządzeń nawiewnych znajdują się takie które oferują minimalne osłabienie izolacyjności akustycznej okna. Więcej informacji na ten temat można znaleźć w katalogu nawiewników. Druga dotyczy hałasu pochodzącego od wyposażenia technicznego budynku, a w tym od instalacji wentylacji mechanicznej. Hałas przenika do pomieszczeń od wentylatora, poprzez sieć przewodów. W systemie AR HIGRO zastosowano rozwiązania mające zminimalizować to niekorzystne zjawisko. Przede wszystkim wentylatory zostały umieszczone z dala od mieszkania, co w porównaniu do systemu wentylacji zdecentralizowanej, z wentylatorami umieszczonymi w każdym pomieszczeniu pomocniczym pozwala na skuteczniejszą walkę z hałasem. W tym celu zaleca się dobór tłumików w sposób zaprezentowany w niniejszym katalogu. Zaprojektowanie instalacji zgodnie z tymi zaleceniami pozwala na spełnienie obowiązujących wymagań technicznych Systemy wentylacji zbiorczej AERECO umożliwiają uzyskanie 25 db(a) w porze nocnej w pokojach z aneksem kuchennym. Tak dobre parametry są możliwe dzięki odsunięciu wentylatorów od obsługiwanych pomieszczeń, zastosowaniu właściwie dobranych tłumików minimalizujących przenikanie hałasu do pionu zbiorczego oraz zastosowaniu kratek

51 SYSTEM AERECO AR HIGRO 49 higrosterowanych BXC, które tłumią hałas. Specjalna konstrukcja kratek i związane z nią wysokie parametry akustyczne zapobiegają przenikaniu hałasu pomiędzy mieszkaniami podłączonymi do tego samego pionu wentylacyjnego. W celu uzyskania najwyższych parametrów akustycznych można również stosować tłumiki SAS.1200 pomiędzy kondygnacjami. W przykładzie obliczeniowym został zaprezentowany uproszczony sposób obliczania poziomu hałasu powstającego w pomieszczeniu od systemu wentylacji. Ze względu na wysoki poziom tłumienia instalacji oraz pomijalnie mały wpływ na akustykę systemu AR częstotliwości 63 Hz i 8000 Hz zostały pominięte w celu uproszczenia obliczeń. Obliczenia widoczne obok zostały przeprowadzone dla wielkości strumienia powietrza wynikających z przepisów techniczno-budowlanych. Krytycznym pomieszczeniem pod kątem akustycznym jest pokój z aneksem kuchennym. Ze względu na możliwość nocowania w nim mieszkańców poziom dźwięku od wentylacji musi spełniać wymagania normowe nie dla kuchni lecz dla pomieszczeń mieszkalnych, czyli 25 db(a) w okresie nocnym. Przykład obliczeniowy Częstotliwość oktawowa [Hz] poziom mocy akustycznej wentylatora RAT HB db tłumienie w tłumiku SAS db poziom mocy akustycznej od wentylatora za tłumikiem db szumy przepływu w tłumiku db całkowity poziom mocy akustycznej za tłumikiem db 25,2 29,4 33,2 27,6 21,5 22,5 tłumienie naturalne w przewodzie fi160mm o dł. 2m db 0,2 0,3 0,3 0,6 0,6 0,6 poziom mocy akustycznej od wentylatora za przewodem db 25,0 29,1 32,9 27,0 20,9 21,9 * szumy przepływu w przewodzie db 4,5 2,2-1,3-6,1-12,0-18,8 całkowity poziom mocy akustycznej za przewodem db 25,0 29,1 32,9 27,0 20,9 21,9 tłumienie naturalne w rozgałęzieniu db 6,2 6,2 6,2 6,2 6,2 6,2 poziom mocy akustycznej od wentylatora za rozgałęzieniem db 18,8 22,9 26,7 20,8 14,7 15,7 szumy przepływu w rozgałęzieniu db 5,4 2,5-1,5-6,5-11,5-20,5 całkowity poziom mocy akustycznej za rozgałęzieniem db 19,0 23,0 26,7 20,8 14,8 15,7 tłumienie w kratce BXC db 8,0 10,0 9,0 9,0 9,0 12,0 poziom mocy akustycznej od wentylatora za kratką BXC db 11,0 13,0 17,7 11,8 5,8 3,7 szumy własne kratki BXC [db(a)] db(a) 18,4 13,1 12,3 9,6 11,0 11,4 szumy własne kratki BXC [db] db 34,5 21,7 15,5 9,6 9,8 10,4 całkowity poziom mocy akustycznej za kratką BXC db 34,5 22,2 19,7 13,9 11,2 11,2 korekta według krzywej A db(a) -16,1-8,6-3,2 0 1,2 1,0 ** skorygowany poziom mocy akustycznej Lw(A) całkowity poziom mocy akustycznej emitowany do pomieszczenia Lw(A) db(a) 18,4 13,6 16,5 13,9 12,4 12,2 db(a) 22,93 *** Legenda do tabeli przykładu obliczeniowego: * suma logarytmiczna ** krzywa korekcyjna A jest stosowana w celu uwzględnienia w pomiarach właściwości ludzkiego ucha *** suma logarytmiczna wartości dla poszczególnych częstotliwości **** poziomu ciśnienia akustycznego uzyskanego w danym pomieszczeniu od systemu wentylacji wyciągowej rodzaj pomieszczenia pokój kuchnia łazienka korekta związana z chłonnością pomieszczenia PN-B :1987 db(a) -4,0 0,8 3,0 uzyskany poziom dżwięku hałasu Lp(A) db(a) 18,9 23,7 25,9 **** dopuszczalny w normie poziom dźwięku db(a) 25,0 40,0 40,0

52 50 SYSTEM AERECO AR HIGRO EFEKTYWNOŚĆ ENERGETYCZNA SYSTEMU AR HIGRO AERECO OCENA ENERGETYCZNA BUDYNKU WYPOSAŻONEGO W SYSTEM WENTYLACJI AR HIGRO Narodowa Agencja Poszanowania Energii wykonała ocenę energetyczną budynku referencyjnego wyposażonego w system wentylacji AR HIGRO, nr 6/2014 oraz 7/2014. Pierwszym elementem oceny jest potwierdzenie czy oceniany system spełnia wymagania techniczno budowlane, szczególnie w zakresie strumieni powietrza wentylacyjnego, usuwanych z pomieszczeń. System AR HIGRO spełnia wymagania narzucone przez normę PN-B-03430:1983+Az3:2000. Zastosowane w budynku higrosterowane nawiewniki i kratki wyciągowe, oraz wyposażenie wentylatorów RAT/CAT w regulatory Higrobalance, dla budynku referencyjnego, zlokalizowanego w Warszawie pozwoliło na uzyskanie wskaźnika EPH+W = 68/70 kwh/m2*rok. NAPE przyznało kategorię efektywności energetycznej A2

53 SYSTEM AERECO AR HIGRO 51 OBLICZANIE CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKÓW WYPOSAŻO- NYCH W SYSTEM WENTYLACJI AR HIGRO Rozporządzenie określające metodę obliczania charakterystyki energetycznej budynków, w przypadku obliczania zapotrzebowania na energię do ogrzewania, wymaga określenia wartości podstawowego strumienia powietrza zewnętrznego, odniesionego do strefy ogrzewanej w budynku. Wartości strumienia można przyjmować zgodnie z rozporządzeniem lub wg metody podanej w normie PN-EN ISO 13790:2009, która wskazuje na normę PN-EN 15242:2009 jako właściwy dokument do obliczania średniego w czasie strumienia powietrza wentylacyjnego. Według metody podanej w normie 15242, wartość strumienia dla systemów wentylacji mechanicznej, q vexh należy obliczać korzystając ze wzoru: q vexh = q vexhreq x C cont x C indoorleak x C rec Dla systemów HIGRO AERECO wzór upraszcza się do postaci: Gdzie: q vexh = q vexhreq x C cont C cont Współczynnik zależny od miejscowej regulacji przepływu powietrza. W przypadku instalacji wentylacji regulowanej według potrzeb, współczynnik stanowi stosunek rzeczywistego przepływu powietrza w danym czasie do wartości projektowej. Gdzie: ε v Wartość współczynnika C cont dla systemu AR HIGRO wynosi: 0,46. q vexhreq Wartość strumienia objętości powietrza, którą należy usunąć z każdego pomieszczenia zgodnie z projektem budynku i przepisami krajowymi. ε v Efektywność wentylacji związana ze stężeniami zanieczyszczeń w powietrzu wywiewanym oraz w powietrzu w strefie oddychania. W przypadku efektywnie działających systemów wartość może być większa niż 1. W przypadku krótkich spięć w systemie wartość może być mniejsza niż 1. Podczas obliczania charakterystyki energetycznej budynku mieszkalnego wielorodzinnego, wyposażonego w system wentylacji AR HIGRO, obliczeniowy strumień średni zostanie określony przez pomnożenie strumienia projektowego i współczynnika 0,46. Wartość standardowa = 1 - wartość dla systemów AERECO. C rec Współczynnik recyrkulacji, obliczany zgodnie z załącznikiem C normy Dla systemów wentylacji AERECO wartość współczynnika wynosi 1. C indoorleak współczynnik nieszczelności przewodów i centrali wentylacyjnej. W zależności od klasy szczelności przewodów wentylacyjnych wartość współczynnika wynosi najczęściej od 1,06 do 1,0.

54 52 SYSTEM AERECO AR HIGRO Wentylatory kanałowe RAT.HB są wentylatorami w rozumieniu rozporządzenia Komisji Europejskiej nr 327/2011. Ponieważ pobór mocy tych wentylatorów jest mniejszy od 125 W nie podlegają wymaganiom ekoprojektu oraz obowiązkowi dostarczenia informacji. Wentylatory dachowe CAT.HB i VTR.HB są urządzeniami wentylacyjnym w rozumieniu rozporządzenia Komisji Europejskiej nr 1253/2014 i zostały sklasyfikowanej jako SWNM jednokierunkowe. Informacje o poszczególnych urządzeniach, wymagane zgodnie z rozporządzeniem 1253/2014, podano w Deklaracji Parametrów ErP. WYMAGANIA EKOPROJEKTU I ETYKIETOWANIA URZĄDZENIA WENTYLACYJNE W ramach wdrażania dyrektywy dotyczącej wymogów ekoprojektu dla produktów zużywających energię, opublikowanej w 2005 r. (2005/32/ WE), oraz jej wersji zmienionej z 2009 r. (2009/125/WE), w 2014 r. zostało opublikowane rozporządzenie ustanawiające wymagania dla kolejnej grupy wyrobów systemów wentylacji. Na potrzeby rozporządzenia (UE) nr 1253/2014, ustanawiającego wymagania, system wentylacji został zdefiniowany jako urządzenie o napędzie elektrycznym, wyposażone w przynajmniej jeden wirnik, jeden silnik i obudowę, przeznaczone do wymiany, w budynku lub w części budynku, powietrza zużytego na świeże powietrze z zewnątrz. Należy zwrócić uwagę na dość niefortunne tłumaczenie tytułu rozporządzenia. W normie PN-EN 12792, system wentylacyjny został zdefiniowany jako: połączenie instalacji wentylacji i budynku. Jeśli sięgnąć do angielskiej wersji rozporządzenia 1253/2014, znaleźć tam można określenie ventilation unit, które w polskiej wersji przetłumaczono na system wentylacji. Wydaje się, że właściwym, w świetle podanej w rozporządzeniu definicji, byłoby określenie urządzenie wentylacyjne zamiast system wentylacji. Rozporządzenie 1253/2014 podzieliło urządzenia wentylacyjne na przeznaczone do budynków mieszkalnych (SWM) i niemieszkalnych (SWNM). Kryterium przynależności do określonej grupy budynków stanowi maksymalna wartość natężenia przepływu, czyli deklarowana maksymalna wartość objętościowego natężenia przepływu, w odniesieniu do przepływu powietrza przy różnicy ciśnienia statycznego na zewnątrz wynoszącej 100 Pa (dla urządzeń kanałowych), albo jednej z następujących wartości: 10, 20, 50, 100, 150, 200, 250 Pa (dla urządzeń bezkanałowych). Za urządzenie dedykowane dla budynków mieszkalnych traktuje się każde o maksymalnym natężeniu przepływu do 250 m 3 /h. Urządzenia o deklarowanych wartościach przepływu między 250 a 1000 m 3 /h mogą być przyporządkowane do tej grupy o ile producent wyraźnie zadeklaruje obszar stosowania wyłącznie w budynkach mieszkalnych. Wszystkie pozostałe urządzenia, z definicji, traktowane są jako przeznaczone dla budynków niemieszkalnych.

55 SYSTEM AERECO AR HIGRO 53 Wymagania dla urządzeń przeznaczonych do stosowania w budynkach mieszkalnych Od dnia obowiązywania rozporządzenia tj. od 1 stycznia 2018 SWM muszą spełniać następujące wymagania techniczne: Jednostkowe zużycie energii (JZE) określone dla klimatu umiarkowanego nie może przekraczać -20 kwh/(m 2 /rok). Poziom mocy akustycznej (L WA ) dla urządzeń bezkanałowych w tym zaprojektowanych do użytku z jedną instalacją wewnątrzkanałową nawiewną albo wywiewną, nie może przekraczać 40 db. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. Wszystkie urządzenia nawiewno-wywiewne muszą być wyposażone w obejście odzysku ciepła. Wszystkie urządzenia, w których przewidziano zastosowanie filtra, muszą posiadać mechanizm wizualnego ostrzegania o konieczności jego wymiany. Urządzenia wentylacje dla budynków mieszkalnych objęto dodatkowym wymaganiem w zakresie etykietowania energetycznego, ustanowionym rozporządzeniem (UE) nr 1254/2014. Odpowiednie klasy zależą od wartości JZE obliczonej dla klimatu umiarkowanego i wynoszą: (najwyższa efektywność) JZE < JZE < JZE < JZE < JZE < JZE < JZE < 0 (najniższa efektywność) 0 JZE Wymagania dla urządzeń nawiewnych i wywiewnych przeznaczonych do stosowania w budynkach niemieszkalnych. Od 1 stycznia 2018 r. wszystkie urządzenia wentylacyjne dla budynków niemieszkalnych musza spełniać poniższe wymagania. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. W urządzeniach nawiewnych albo wywiewnych minimalna sprawność wentylatora wynosi: a) 6,2 % * ln(p) + 42,0 %, jeżeli P 30 kw, b) 63,1 % jeżeli P > 30 kw. A+ A B C D E F G Jeżeli filtr stanowi część wyposażenia urządzenia, produkt musi być wyposażony w mechanizm wizualnego sygnału lub alarm w systemie sterowania, które włączają się, jeżeli spadek ciśnienia w filtrze przekracza maksymalny dopuszczalny spadek ciśnienia końcowego. Wyłączenia Rozporządzenia (UE) nr 1253/2014 nie stosuje się do następujących urządzeń wentylacyjnych: a) nawiewnych i wywiewnych o poborze mocy mniejszym niż 30 W (wyłączenie nie dotyczy zakresu podawanych informacji); b) nawiewno-wywiewnych o łącznym poborze mocy na użytek wentylatorów mniejszym niż 30 W na strumień powietrza (wyłączenie nie dotyczy zakresu podawanych informacji); c) wentylatorów osiowych lub promieniowych wyposażonych jedynie w obudowę, w rozumieniu rozporządzenia (UE) nr 327/2011; d) przeznaczonych wyłącznie do użytku w przestrzeniach zagrożonych wybuchem, określonych w dyrektywie 94/9/WE; e) przeznaczonych wyłącznie do stosowania w sytuacjach awaryjnych, przez krótki czas, spełniających wymagania podstawowe dotyczące obiektów budowlanych w odniesieniu do bezpieczeństwa pożarowego określone w rozporządzeniu (UE) nr 305/2011; f) przeznaczone wyłącznie do zastosowania w następujących warunkach: gdy temperatura robocza przemieszczanego powietrza przekracza 100 C, gdy temperatura otoczenia podczas pracy silnika napędzającego wentylator, znajdującego się poza strumieniem powietrza, przekracza 65 C, gdy temperatura przemieszczanego powietrza lub temperatura otoczenia podczas pracy silnika znajdującego się poza strumieniem powietrza są niższe niż -40 C, gdy napięcia zasilania przekracza 1000 V w przypadku zasilania prądem przemiennym lub 1500 V w przypadku zasilania prądem stałym, w warunkach narażenia na czynniki toksyczne, łatwopalne lub o silnym działaniu korozyjnym lub w warunkach narażenia na substancje ścierne; g) wyposażonych w wymiennik ciepła i pompę cieplną służące do odzyskiwaniu ciepła lub umożliwiające przenoszenie lub odzyskiwanie ciepła dodatkowo do działania układu odzysku ciepła, z wyjątkiem przenoszenia ciepła w celu ochrony przed zamarzaniem lub odmrażania; h) sklasyfikowanych jako okapy nadkuchenne wchodzące w zakres rozporządzenia (UE) nr 66/2014. Maksymalna wewnętrzna jednostkowa moc wentylatora części pełniących funkcje wentylacyjne w W/(m 3 /s), wynosi 230 dla urządzeń nawiewnych albo wywiewnych przeznaczonych do stosowania z filtrem.

56 54 SYSTEM AERECO AR HIGRO PRZEPISY WENTYLACYJNE Wymagania podstawowe Konieczność stosowania wentylacji wynika z wymagań podstawowych stawianych budynkom, zawartych w ustawie Prawo Budowlane. Do tego zagadnienia nawiązują szczególnie wymagania zapewnienia odpowiednich warunków higienicznych, zdrowotnych i ochrony środowiska oraz odpowiedniej charakterystyki energetycznej budynku oraz racjonalizacji użytkowania energii. W zakresie projektowania instalacji wentylacyjnej w budynkach mieszkalnych, najważniejszym dokumentem odniesienia jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zmian.) - dalej oznaczone WT. Rozporządzenie wraz z przywołanymi normami przedmiotowymi określa minimalne wymagania techniczne związane m.in. z zachowaniem odpowiedniego kierunku przepływu powietrza w pomieszczeniach, wymaganych wielkościach strumieniach powietrza, rodzaju zastosowanej instalacji wentylacyjnej w zależności od wysokości budynków, szczegółowych wymagań technicznych i energetycznych dla instalacji i urządzeń. Ponadto rozporządzenie określa maksymalną, dopuszczalną wielkość wskaźnika rocznego zapotrzebowania na nieodnawialną energię pierwotną EP dla budynku. Rodzaj oraz sposób działania instalacji wentylacyjnej ma znaczący wpływ na wartość wskaźnika EP. Istnieje szereg norm i dokumentów pomocnych w projektowaniu instalacji wentylacyjnych, spoza obszaru przepisów wymaganych przez rozporządzenie WT. Najciekawsze z nich to norma PN-EN 15251:2012 oraz raport techniczny PKN-CEN/TR 14788:2012. Norma opisuje sposób określania parametrów wejściowych środowiska wewnętrznego przy ocenie charakterystyki energetycznej budynków. Proponuje projektowanie intensywności wentylacji w zależności od przyjętej kategorii jakości powietrza wewnętrznego. Raport techniczny przedstawia metody projektowania instalacji wentylacyjnych w budynkach mieszkalnych. Omawia wszystkie istotne czynniki jakie należy wziąć pod uwagę projektując system wentylacji. Na kolejnej stronie znajduje się lista najważniejszych norm i przepisów z obszaru wentylacji budynków mieszkalnych.

57 SYSTEM AERECO AR HIGRO 55 Normy do obowiązkowego stosowania Zakres powołania norm do obowiązkowego stosowania znajduje się w załączniku nr 1 rozporządzenia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie: PN-B-10425:1989 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze PN-EN 1507:2007 Wentylacja budynków Przewody wentylacyjne z blachy o przekroju prostokątnym Wymagania dotyczące wytrzymałości i szczelności PN-B :1987 Akustyka budowlana Ochrona przed hałasem pomieszczeń w budynkach Dopuszczalne wartości poziomu dźwięku w pomieszczeniach PN-EN 12237:2005 Wentylacja budynków Sieć przewodów. Wytrzymałość i szczelność przewodów z blachy o przekroju kołowym PN-B-03421:1978 Wentylacja i klimatyzacja Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi PN-B-03430: Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Wymagania PN-EN 12097:2007 Wentylacja budynków Sieć przewodów Wymagania dotyczące elementów sieci przewodów ułatwiających konserwacje systemów przewodów PN-EN 779:2005 Przeciwpyłowe filtry powietrza do wentylacji ogólnej. Wymagania PN-EN Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków Część 3 : Klasyfikacja na podstawie badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach : ognioodpornych przewodów wentylacyjnych i przeciwpożarowych klap odcinających Pozostałe normy i dokumenty: PKN-CEN/TR 14788:2012 Wentylacja budynków. Projektowanie i wymiarowanie systemów wentylacji mieszkań PN-EN 15251:2012 Parametry wejściowe środowiska wewnętrznego dotyczące projektowania i oceny charakterystyki energetycznej budynków, obejmujące jakość powietrza wewnętrznego, środowisko cieplne, oświetlenie i akustykę Rozporządzenia: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DZ. U. Nr 75, poz. 690, z późn. zmian.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz. U. Nr 74, poz. 836) PN-B : Akustyka budowlana - Ochrona przed hałasem w budynkach Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych PN-B-02156:1987 Akustyka budowlana Metody pomiaru dźwięku A w budynkach

58 56 SYSTEM AR HIGRO AERECO WSPARCIE SERWISOWE AERECO SERWIS GWARANCYJNY I POGWARANCYJNY Serwis AERECO dedykowany jest obsłudze urządzeń oraz systemów dostarczanych przez AERECO WENTYLACJA sp. z o.o. Serwis AERECO jest wewnętrzną komórką firmy w dziale Gospodarka Magazynowa i Serwis - zatrudnia wysoko wykwalifikowaną kadrę specjalistów. Serwis AERECO posiada 6 komórek organizacyjnych: Warsztat Centralny z Magazynem Części oraz regiony mobilnych inżynierów serwisu: RSA Centrum, RSA Północ, RSA Zachód, RSA Południe, RSA Wschód. Serwis AERECO jest w stałym kontakcie z serwisami przyfabrycznymi. Serwis prowadzi gwarancyjne i pogwarancyjne naprawy urządzeń w Warsztacie Centralnym lub w miejscu instalacji. Serwis AERECO świadczy również usługi w zakresie uruchomienia instalacji oraz wykonywania pomiarów sprawności instalacji. Odbiorca objęty jest opieką Serwisu od momentu zakupu urządzeń. Serwis AERECO może być obecny przy rozpoczęciu prac instalacyjnych na budowie i wspomagać branżowego inspektora nadzoru przy ustalaniu standardów i sposobów instalacji urządzeń AERECO. Serwis AERECO wspomaga również działania projektowe w zakresie automatyki i instalacji zasilających. Aby zagwarantować bezpieczną i skuteczną eksploatację instalacji wentylacyjnej i zmniejszenie ryzyka awarii, serwis AERECO proponuje również dla zainteresowanych klientów stałe umowy serwisowe. Umowa taka może być również podstawą do wystawienia gwarancji na skuteczność działania wentylacji w budynku. region serwisu AERECO Inżynier serwisu region centrum Tomasz Małkowski malkowski@aereco.com.pl region północ Jacek Klepacki klepacki@aereco.com.pl region zachód Krzysztof Wiśniewski wisniewski@aereco.com.pl region południe Rafał Jawor jawor@aereco.com.pl region wschód Adrian Szymkowiak szymkowiak@aereco.com.pl warsztat centralny z magazynem części ul. Dobra 13, Łomna Las Czosnów tel.: wew. 410 fax:
