1 OŚWIETLENIE ZEWNĘTRZNE KOLEKCJA LED

2 SPIS TREŚCI OŚWIETLENIE PARKOWE ELBA LED 10 ATLANTIS LED 12 MIRA LED 14 MIZAR LED 16 OS-1 LED 18 VEGA LED 20 VEGA LED BETA 22 CORONA LED 24 COSMO DELTA LED 26 GEMINI LED 28 DROP LED 30 DROP I LED 32 DROP II LED 34 FLEXI LED 36 CORE LED 38 CUT LED 40 STICK LED 42 KARIN LED 44 KARIN DECOR LED 46 SAL DECO 3 LED 48 OŚWIETLENIE ULICZNE CUDDLE LED 50 FLOAT LED 52 PHASE LED 54 MAGNOLIA LED 56 COSMO LED 58 ANDROMEDA LED 60 URSA I LED 62 URSA II LED 64 ARTEMIS LED 66 GULLWING LED 68 OŚWIETLENIE PRZEMYSŁOWE LIBRA LED 70 TAURUS LED 72 2

3 Kolekcja LED firmy ROSA obejmuje modele opraw ulicznych i parkowych, dekoracyjnych kolumn i zestawów oświetleniowych oraz opraw przemysłowych. Połączenie technologii anodowanego aluminium z innowacyjnym źródłem światła LED sprawia, że produkty te są nie tylko ekonomiczne, ekologiczne i trwałe, ale również niezwykle estetyczne. Kolekcja LED to połączenie technologii z nowoczesnym design em. CHARAKTERYSTYKA Źródło światła W produktach ROSA wyposażonych w diody LED wykorzystujemy źródła firmy CREE: LED CREE XM-L2 LED CREE XT-E XM-L2 jedna z najwydajniejszych diod jednostrukturowych na rynku zapewniająca bezprecedensowe oszczędności w poborze energii: wysoka wydajność pozwalająca na uzyskanie efektywności świetlnej do 120lm/W całej oprawy niska rezystancja termiczna 2,5 C/W przekładająca się na niską temperaturę pracy diody a w konsekwencji na wydłużenie życia oprawy XT-E dioda charakteryzująca się dobrym współczynnikiem ceny do wydajności: równomierność barwy światła w całym kącie świecenia (kolumny KARIN LED, CORONA LED) LMH2 wymienny moduł LED wykorzystany w oprawach tradycyjnych doposażonych w źródła LED (Atlantis LED, Elba LED) przyjemna ciepła barwa światła (3500K) i bardzo wysokie CRI >90 TEMPERATURA BARWOWA, WSPÓŁCZYNNIK ODDAWANIA BARW Źródła światła w oprawach oraz kompletach oświetleniowych ROSA dostępne są w dwóch wariantach temperatury barwowej światła. W naszych oprawach stosujemy diody o temperaturze barwy światła 3500 K lub 5000 K o wysokim współczynniku oddawania barw. Barwa światła Temperatura barwowa (CCT) Wskaźnik oddawania barw (CRI) Białe ciepłe 3500 K 80 >90* Białe neutralne 5000 K 75 * ATLANTIS LED, ELBA LED Warianty te oznaczone są w kodzie produktu cyfrą 3 dla temperatury 3500 K oraz cyfrą 6 dla temperatury 5000 K. Wybór jednej z tych opcji nie wpływa na cenę oprawy i zależy wyłącznie od preferencji Klienta. Barwa biała ciepła preferowana jest w oświetlaniu przestrzeni miejskich, parków. Natomiast barwa biała neutralna (5000 K) sprawdza się w oświetleniu ulicznym ze względu na wyższą efektywność świetlną. OPTYKA W oprawach stosujemy wyłącznie układy optyczne wykonane z PMMA, o podwyższonej wytrzymałości na temperaturę, zarówno przy układach soczewkowych jak i kloszach/płytach rozpraszających światło (ELBA LED, ATLANTIS LED, CORONA LED, KARIN LED). Standardowy moduł LED posiada czujnik temperatury oraz zabezpieczenia chroniące przed przerwaniem obwodu w wyniku uszkodzenia pojedynczej diody. Standardowy moduł LED stosowany w większości opraw parkowych, również w zestawach DROP LED i FLEXI LED 3

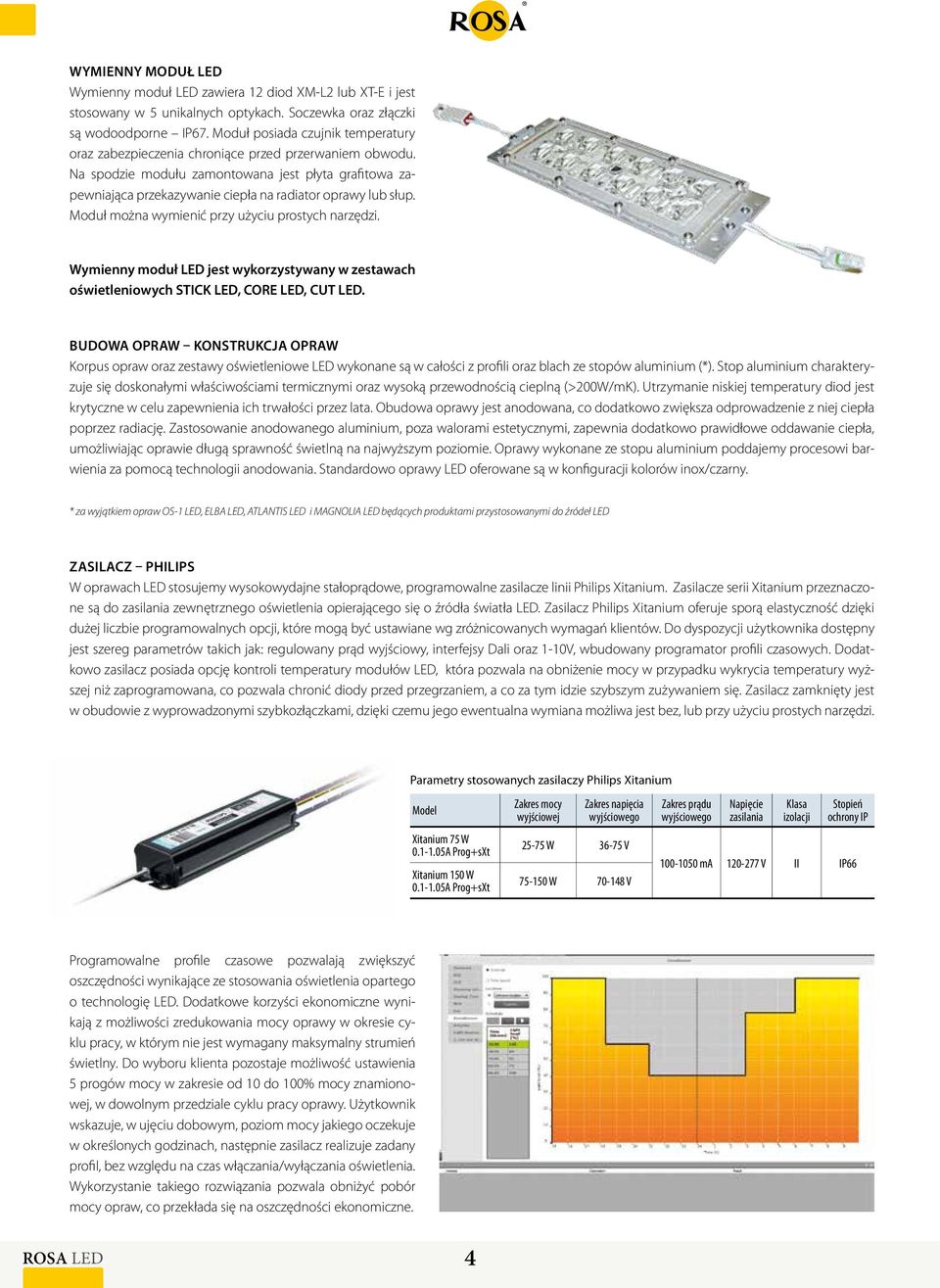

4 WYMIENNY MODUŁ LED Wymienny moduł LED zawiera 12 diod XM-L2 lub XT-E i jest stosowany w 5 unikalnych optykach. Soczewka oraz złączki są wodoodporne IP67. Moduł posiada czujnik temperatury oraz zabezpieczenia chroniące przed przerwaniem obwodu. Na spodzie modułu zamontowana jest płyta grafitowa zapewniająca przekazywanie ciepła na radiator oprawy lub słup. Moduł można wymienić przy użyciu prostych narzędzi. Wymienny moduł LED jest wykorzystywany w zestawach oświetleniowych STICK LED, CORE LED, CUT LED. BUDOWA OPRAW KONSTRUKCJA OPRAW Korpus opraw oraz zestawy oświetleniowe LED wykonane są w całości z profili oraz blach ze stopów aluminium (*). Stop aluminium charakteryzuje się doskonałymi właściwościami termicznymi oraz wysoką przewodnością cieplną (>200W/mK). Utrzymanie niskiej temperatury diod jest krytyczne w celu zapewnienia ich trwałości przez lata. Obudowa oprawy jest anodowana, co dodatkowo zwiększa odprowadzenie z niej ciepła poprzez radiację. Zastosowanie anodowanego aluminium, poza walorami estetycznymi, zapewnia dodatkowo prawidłowe oddawanie ciepła, umożliwiając oprawie długą sprawność świetlną na najwyższym poziomie. Oprawy wykonane ze stopu aluminium poddajemy procesowi barwienia za pomocą technologii anodowania. Standardowo oprawy LED oferowane są w konfiguracji kolorów inox/czarny. * za wyjątkiem opraw OS-1 LED, ELBA LED, ATLANTIS LED i MAGNOLIA LED będących produktami przystosowanymi do źródeł LED ZASILACZ PHILIPS W oprawach LED stosujemy wysokowydajne stałoprądowe, programowalne zasilacze linii Philips Xitanium. Zasilacze serii Xitanium przeznaczone są do zasilania zewnętrznego oświetlenia opierającego się o źródła światła LED. Zasilacz Philips Xitanium oferuje sporą elastyczność dzięki dużej liczbie programowalnych opcji, które mogą być ustawiane wg zróżnicowanych wymagań klientów. Do dyspozycji użytkownika dostępny jest szereg parametrów takich jak: regulowany prąd wyjściowy, interfejsy Dali oraz 1-10V, wbudowany programator profili czasowych. Dodatkowo zasilacz posiada opcję kontroli temperatury modułów LED, która pozwala na obniżenie mocy w przypadku wykrycia temperatury wyższej niż zaprogramowana, co pozwala chronić diody przed przegrzaniem, a co za tym idzie szybszym zużywaniem się. Zasilacz zamknięty jest w obudowie z wyprowadzonymi szybkozłączkami, dzięki czemu jego ewentualna wymiana możliwa jest bez, lub przy użyciu prostych narzędzi. Parametry stosowanych zasilaczy Philips Xitanium Model Xitanium 75 W A Prog+sXt Xitanium 150 W A Prog+sXt Zakres mocy wyjściowej Zakres napięcia wyjściowego W V W V Zakres prądu wyjściowego Napięcie zasilania Klasa izolacji Stopień ochrony IP ma V II IP66 Programowalne profile czasowe pozwalają zwiększyć oszczędności wynikające ze stosowania oświetlenia opartego o technologię LED. Dodatkowe korzyści ekonomiczne wynikają z możliwości zredukowania mocy oprawy w okresie cyklu pracy, w którym nie jest wymagany maksymalny strumień świetlny. Do wyboru klienta pozostaje możliwość ustawienia 5 progów mocy w zakresie od 10 do 100% mocy znamionowej, w dowolnym przedziale cyklu pracy oprawy. Użytkownik wskazuje, w ujęciu dobowym, poziom mocy jakiego oczekuje w określonych godzinach, następnie zasilacz realizuje zadany profil, bez względu na czas włączania/wyłączania oświetlenia. Wykorzystanie takiego rozwiązania pozwala obniżyć pobór mocy opraw, co przekłada się na oszczędności ekonomiczne. 4

5 Dostępne optyki dla modułu wymiennego LED ME T cd/klm C0 - C180 C90 - C270 klasy oświetlenia ME wysoki wskaźnik doświetlenia otoczenia SR>0,6 T3 klasy oświetlenia ME2 szczególnie wydajna w konfiguracjach podwójnych (montaż naprzemianległy, na pasie środkowym) DW klasy oświetlenia ME3 montaż do 10 m wysoka równomierność wzdłużna Ul drogi klasy ME, ciągi piesze wysokość montażu do 8 m bardzo wysoka równomierność wzdłużna UI HB oświetlenie hal magazynowych podświetlanie obiektów 5

6 ZEWNĘTRZNY SYSTEM STEROWANIA Oprawy posiadają interfejs DALI oraz 1-10V, który pozwala sterować natężeniem oświetlenia oprawy. Najlepszym sposobem sterowania jest połączenie opraw w system sterowania oświetleniem. System taki zapewnia monitoring oraz kontrolę opraw LED. W polecanym przez nas systemie sterowania oświetleniem polskiej firmy APANET Green System mamy możliwość ściemniania oraz wyłączenia poszczególnej oprawy bądź grupy opraw a także kontroli ich parametrów (moc czynna, bierna, cosφ, THD itp. ). System ten pracuje w ogólnoświatowym standardzie LonWorks, do komunikacji wykorzystywany jest protokół LonTalk (ISO/IEC14908), dzięki któremu możliwe jest stosowanie urządzeń różnych producentów w ramach jednej instalacji. Dodatkowo istnieje możliwość zainstalowania w systemie czujników, głównie zmierzchowych oraz ruchu, stacji meteorologicznej, dzięki której istnieje możliwość kontroli warunków atmosferycznych w miejscu zainstalowania opraw. W przypadku awarii oprawy system wysyła SMS bądź z informacją o uszkodzeniu oprawy. Sterowanie takimi oprawami odbywa się za pośrednictwem urządzeń z podłączeniem do Internetu (komputery stacjonarne, laptopy, tablety). Pozwala to na kontrolę opraw praktycznie z każdego miejsca na Ziemi. Stosowanie zewnętrznego systemu sterowania może znacząco wpływać na obniżenie kosztów zużycia energii (np. zainstalowanie czujnika ruchu na rzadko uczęszczanym odcinku drogi) oraz konserwację (raportowanie awarii). KOLORY ANODOWANIA Oprawy wykonane ze stopu aluminium poddajemy procesowi barwienia za pomocą technologii anodowania. Oferujemy szeroką paletę barw do której należy obecnie 12 kolorów, w tym: naturalny C-0, szampański C-32, oliwkowy C-33, brązowy C-34, czarny C-35, czarny wybłyszczany C-35W, inox C-45, inox wybłyszczany C-45W, szary CI-63, grafitowy CI-65, zielony CI-75 oraz antracyt CI-78. TRWAŁOŚĆ Na trwałość opraw LED wpływa długa żywotność diod LED, wynosząca minimum godzin oraz najwyższa jakość materiałów, z których są one wykonane. Zastosowanie anodowanego aluminium, poza walorami estetycznymi, zapewnia dodatkowo prawidłowe oddawanie ciepła, umożliwiając oprawie długą sprawność świetlną na najwyższym poziomie. LABORATORIUM BADAWCZE Firma ROSA posiada własne laboratorium, które odgrywa kluczową rolę w działalności badawczo-rozwojowej firmy. Umożliwia ono przeprowadzenie między innymi precyzyjnych badań korozyjnych, starzeniowych, szczelności, fotometrycznych oraz klimatycznych. Badania pozwalają na analizę funkcjonowania opraw pod wpływem warunków atmosferycznych, środowiskowych i pracy w przyszłości. Natomiast bieżący proces kontroli realizowany na każdym etapie produkcji zapewnia wysoką jakość dostarczanych produktów oraz gwarancję ich trwałości. Każdy produkt kolekcji LED został w laboratorium wszechstronnie przebadany na każdym z etapów swojego powstawania. Najnowocześniejsze urządzenie do wykonywania badań fotometrycznych w laboratorium ROSA. 6

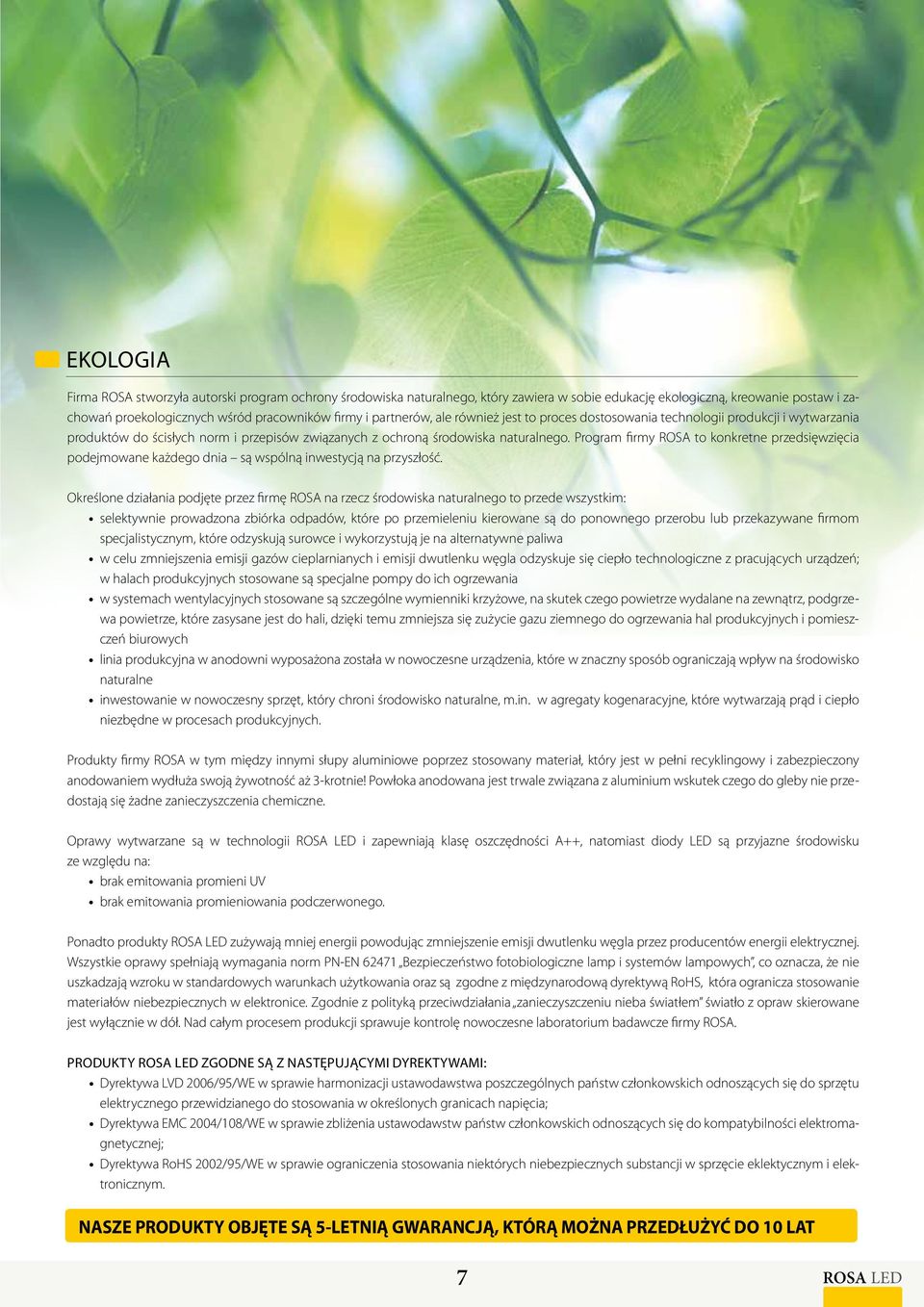

7 DROP LED EKOLOGIA Firma ROSA stworzyła autorski program ochrony środowiska naturalnego, który zawiera w sobie edukację ekologiczną, kreowanie postaw i zachowań proekologicznych wśród pracowników firmy i partnerów, ale również jest to proces dostosowania technologii produkcji i wytwarzania produktów do ścisłych norm i przepisów związanych z ochroną środowiska naturalnego. Program firmy ROSA to konkretne przedsięwzięcia podejmowane każdego dnia są wspólną inwestycją na przyszłość. Określone działania podjęte przez firmę ROSA na rzecz środowiska naturalnego to przede wszystkim: selektywnie prowadzona zbiórka odpadów, które po przemieleniu kierowane są do ponownego przerobu lub przekazywane firmom specjalistycznym, które odzyskują surowce i wykorzystują je na alternatywne paliwa w celu zmniejszenia emisji gazów cieplarnianych i emisji dwutlenku węgla odzyskuje się ciepło technologiczne z pracujących urządzeń; w halach produkcyjnych stosowane są specjalne pompy do ich ogrzewania w systemach wentylacyjnych stosowane są szczególne wymienniki krzyżowe, na skutek czego powietrze wydalane na zewnątrz, podgrzewa powietrze, które zasysane jest do hali, dzięki temu zmniejsza się zużycie gazu ziemnego do ogrzewania hal produkcyjnych i pomieszczeń biurowych linia produkcyjna w anodowni wyposażona została w nowoczesne urządzenia, które w znaczny sposób ograniczają wpływ na środowisko naturalne inwestowanie w nowoczesny sprzęt, który chroni środowisko naturalne, m.in. w agregaty kogenaracyjne, które wytwarzają prąd i ciepło niezbędne w procesach produkcyjnych. Produkty firmy ROSA w tym między innymi słupy aluminiowe poprzez stosowany materiał, który jest w pełni recyklingowy i zabezpieczony anodowaniem wydłuża swoją żywotność aż 3-krotnie! Powłoka anodowana jest trwale związana z aluminium wskutek czego do gleby nie przedostają się żadne zanieczyszczenia chemiczne. Oprawy wytwarzane są w technologii i zapewniają klasę oszczędności A++, natomiast diody LED są przyjazne środowisku ze względu na: brak emitowania promieni UV brak emitowania promieniowania podczerwonego. Ponadto produkty zużywają mniej energii powodując zmniejszenie emisji dwutlenku węgla przez producentów energii elektrycznej. Wszystkie oprawy spełniają wymagania norm PN-EN Bezpieczeństwo fotobiologiczne lamp i systemów lampowych, co oznacza, że nie uszkadzają wzroku w standardowych warunkach użytkowania oraz są zgodne z międzynarodową dyrektywą RoHS, która ogranicza stosowanie materiałów niebezpiecznych w elektronice. Zgodnie z polityką przeciwdziałania zanieczyszczeniu nieba światłem światło z opraw skierowane jest wyłącznie w dół. Nad całym procesem produkcji sprawuje kontrolę nowoczesne laboratorium badawcze firmy ROSA. Produkty zgodne są z następującymi Dyrektywami: Dyrektywa LVD 2006/95/WE w sprawie harmonizacji ustawodawstwa poszczególnych państw członkowskich odnoszących się do sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia; Dyrektywa EMC 2004/108/WE w sprawie zbliżenia ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej; Dyrektywa RoHS 2002/95/WE w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie eklektycznym i elektronicznym. NASZE PRODUKTY OBJĘTE SĄ 5-LETNIĄ GWARANCJĄ, KTÓRĄ MOŻNA PRZEDŁUŻYĆ DO 10 LAT 7

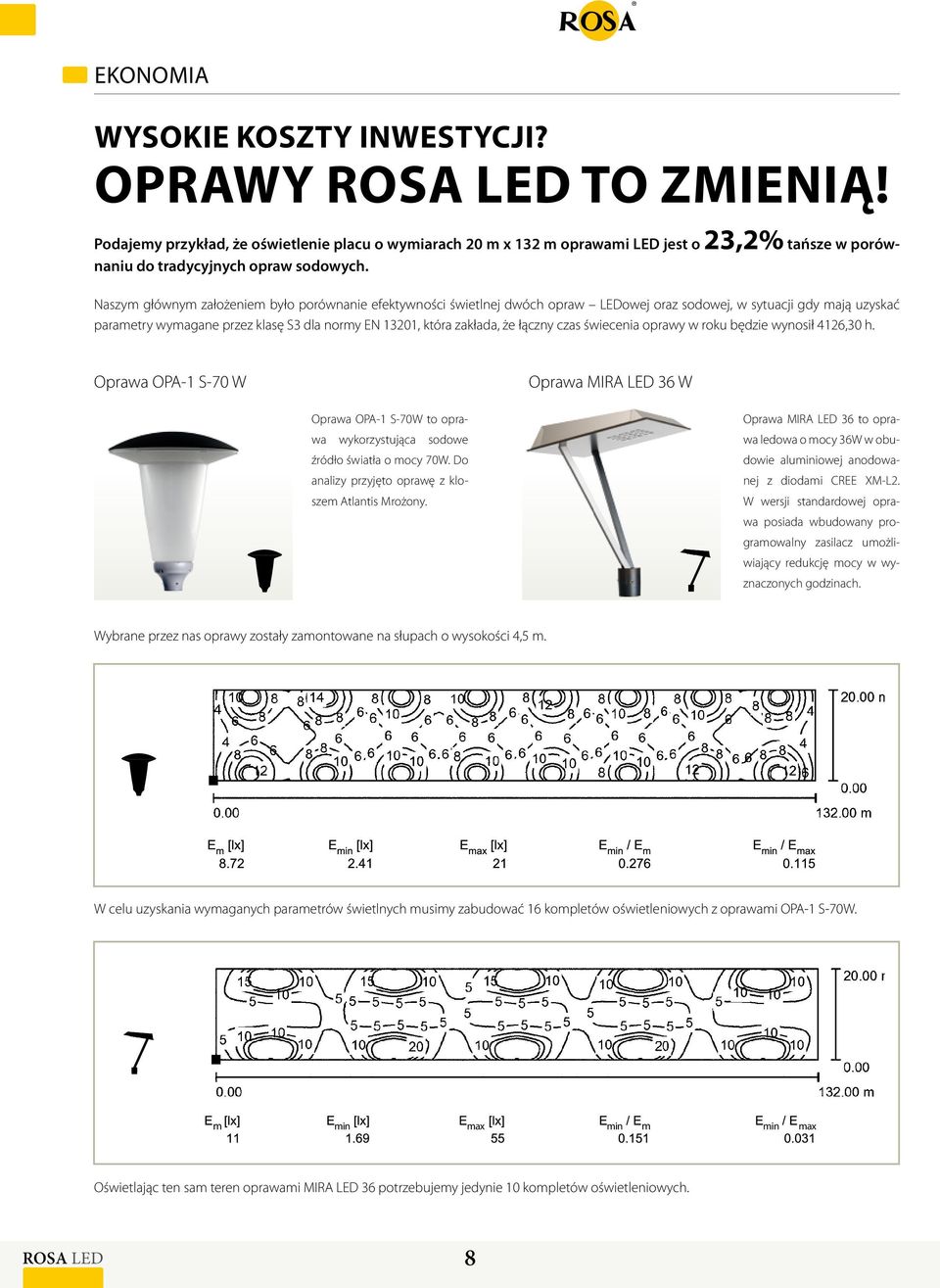

8 EKONOMIA WYSOKIE KOSZTY INWESTYCJI? OPRAWY TO ZMIENIĄ! Podajemy przykład, że oświetlenie placu o wymiarach 20 m x 132 m oprawami LED jest o 23,2% tańsze w porównaniu do tradycyjnych opraw sodowych. Naszym głównym założeniem było porównanie efektywności świetlnej dwóch opraw LEDowej oraz sodowej, w sytuacji gdy mają uzyskać parametry wymagane przez klasę S3 dla normy EN 13201, która zakłada, że łączny czas świecenia oprawy w roku będzie wynosił 4126,30 h. Oprawa OPA-1 S-70 W Oprawa MIRA LED 36 W Oprawa OPA-1 S-70W to oprawa wykorzystująca sodowe źródło światła o mocy 70W. Do analizy przyjęto oprawę z kloszem Atlantis Mrożony. Oprawa MIRA LED 36 to oprawa ledowa o mocy 36W w obudowie aluminiowej anodowanej z diodami CREE XM-L2. W wersji standardowej oprawa posiada wbudowany programowalny zasilacz umożliwiający redukcję mocy w wyznaczonych godzinach. Wybrane przez nas oprawy zostały zamontowane na słupach o wysokości 4,5 m. W celu uzyskania wymaganych parametrów świetlnych musimy zabudować 16 kompletów oświetleniowych z oprawami OPA-1 S-70W. m min max min m min max Oświetlając ten sam teren oprawami MIRA LED 36 potrzebujemy jedynie 10 kompletów oświetleniowych. 8

9 I. Oprawy LED to oszczędność poboru energii elektrycznej Oto wyniki naszej analizy: Oprawa OPA-1 S-70 W Oprawa MIRA LED 36 W Całkowity pobór mocy oprawy 79 W 42 W Roczny całkowity pobór mocy oprawy 326 kwh 173 kwh Wniosek: Oszczędność rocznego poboru energii elektrycznej, przy zastosowaniu opraw MIRA LED 36 W wynosi aż 47%. II. Oprawy LED to oszczędność przez użycie mniejszej ilości kompletów oświetleniowych Oto wyniki naszej analizy: Oprawa OPA-1 S-70 W Oprawa MIRA LED 36 W Liczba kompletów oświetleniowych Całkowity roczny pobór mocy kompletów 5216 kwh (16 kompletów x 326 kwh) Wniosek: Przy zastosowaniu opraw LED całkowita oszczędność poboru mocy przez całą inwestycję wyniesie 66,8% kwh (10 kompletów x 173 kwh) III. Dodatkową oszczędność możemy uzyskać przez redukcję mocy w oprawach LED Oprawy mają wbudowany programowalny zasilacz, który daje możliwość redukcji strumienia świetlnego w określonych godzinach nocnych. Dzięki niemu możemy założyć, że oprawa MIRA LED pobierając w jednym cyklu dobowym, przez pierwsze 45% i ostatnie 13% czasu świecenia 100% mocy, a pomiędzy tym czasem 30% mocy, doprowadzi do redukcji mocy oprawy w całym okresie świecenia o 30%. Oto jak wyglądają oszczędności wynikające z zastosowania możliwości redukcji mocy w oprawach LED: moc [%] czas świecenia w 1 okresie dobowym [%] Oszczędność poboru energii elektrycznej najlepiej widać w następującym porównaniu: Całkowity roczny pobór mocy 16 kompletów oświetleniowych z oprawą OPA-1 S-70 W bez możliwości redukcji mocy 5216 kwh Całkowity roczny pobór mocy 10 kompletów oświetleniowych z oprawą MIRA LED 36 W z zastosowaniem redukcji mocy w wyznaczonych godzinach (-30% zużycia energii) 1211 kwh Wniosek: Całkowita oszczędność poboru mocy całej inwestycji przy zastosowaniu opraw LED i redukcji ich mocy to aż 76,8%. Według cen obowiązujących na polskim rynku koszt zakupu i montażu 10 kompletów oświetleniowych z oprawami MIRA LED 36 jest o 23,2% tańszy niż zakup i montaż 16 kompletów oświetleniowych z oprawami OPA-1 S-70W. WNIOSEK GENERALNY: ZASTOSOWANIE OPRAW TO POTRÓJNA OSZCZĘDNOŚĆ, DZIĘKI KTÓREJ INWESTYCJA BĘDZIE NIE TYLKO WYDAJNA I ENERGOOSZCZĘDNA PRZEZ LATA, ALE TEŻ WYGENERUJE MNIEJSZE KOSZTY JUŻ NA STARCIE. 9

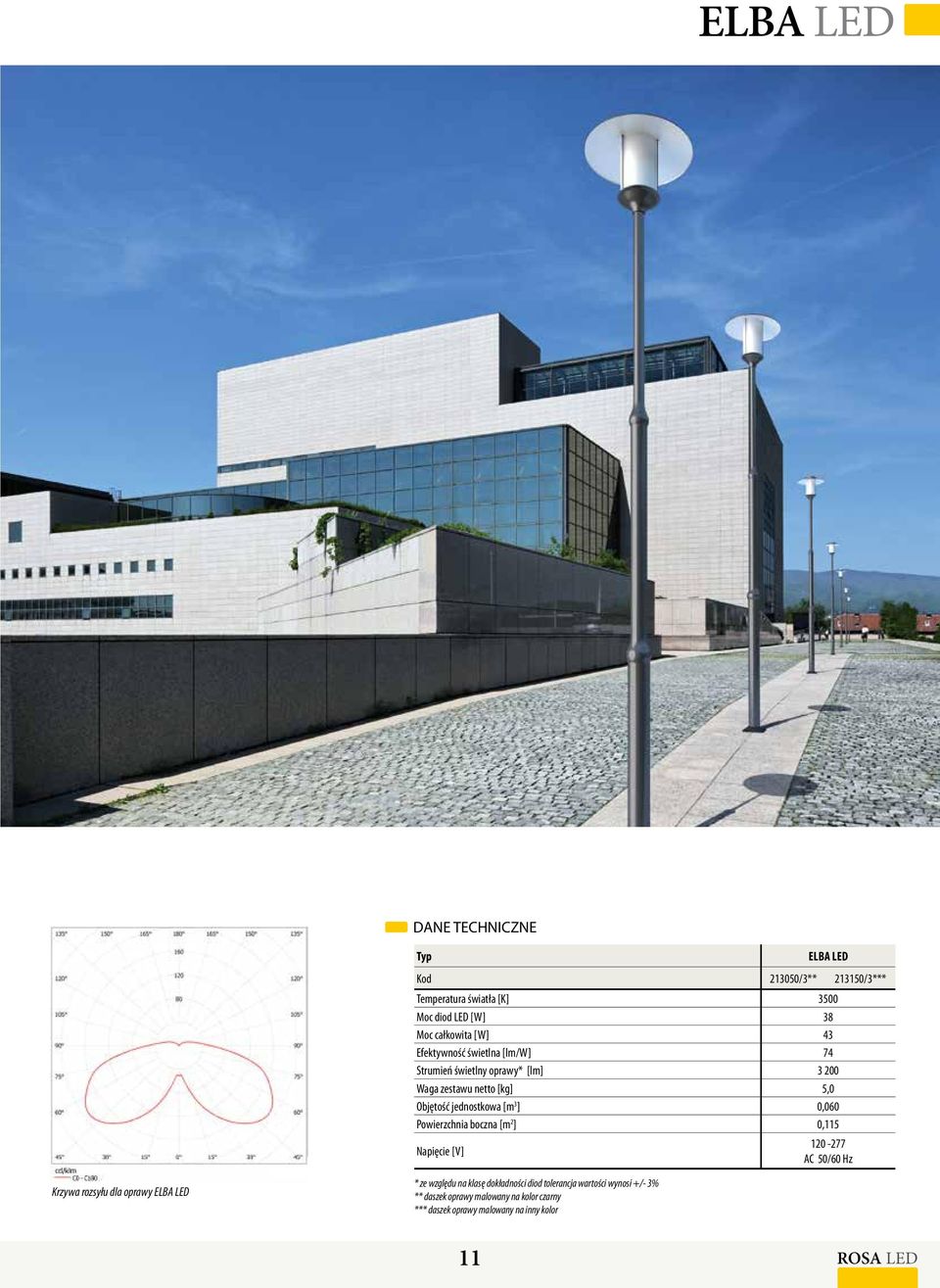

10 ELBA LED CHARAKTERYSTYKA Oprawa parkowa ELBA LED przeznaczona jest do oświetlania ciągów pieszych, parków oraz skwerów. Zastosowano w niej moduł LED CREE LMH2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu na słupach o wysokości 4-6 m. Zalety zastosowania oprawy ELBA LED w porównaniu do oprawy ELBA S-70W: zmniejszenie zużycia energii elektrycznej oprawy o 45,57%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 61,90%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów inwestycji. 10

11 ELBA LED DANE TECHNICZNE Typ ELBA LED Kod /3** /3*** Temperatura światła [K] 3500 Moc diod LED [W] 38 Moc całkowita [W] 43 Efektywność świetlna [lm/w] 74 Strumień świetlny oprawy* [lm] Waga zestawu netto [kg] 5,0 Objętość jednostkowa [m 3 ] 0,060 Powierzchnia boczna [m 2 ] 0,115 Napięcie [V] Krzywa rozsyłu dla oprawy ELBA LED * ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3% ** daszek oprawy malowany na kolor czarny *** daszek oprawy malowany na inny kolor 11

12 ATLANTIS LED CHARAKTERYSTYKA Oprawa parkowa ATLANTIS LED przeznaczona jest do oświetlania ciągów pieszych, uliczek, parków oraz skwerów. Daszek oprawy wykonany jest z anodowanego aluminium o wysokich parametrach przewodności cieplnej, klosz mrożony z tworzywa sztucznego PMMA, zaś podstawka z odlewu aluminiowego. Zastosowano w niej moduł LED CREE LMH2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu na słupach o wysokości 4-6 m. Zalety zastosowania oprawy ATLANTIS LED 38 w porównaniu do oprawy OPA-1 S-70W z kloszem Atlantis Biały: zmniejszenie zużycia energii elektrycznej oprawy o 49,4%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 64,4%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 12

13 ATLANTIS LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy ATLANTIS LED Typ ATLANTIS LED Kod /3 Temperatura barwowa światła [K] Moc diod LED [W] 38 Moc całkowita oprawy [W] 43 Efektywność świetlna oprawy [lm/w] 81 Strumień świetlny oprawy* [lm] Liczba diod 16 Waga oprawy netto [kg] 4,6 Objętość jednostkowa [m 3 ] 0,220 Powierzchnia boczna [m 2 ] 0,135 Napięcie zasilana [V] * ze względu na klasę dokładności diod tolerancja wartości wynosi +/-7%

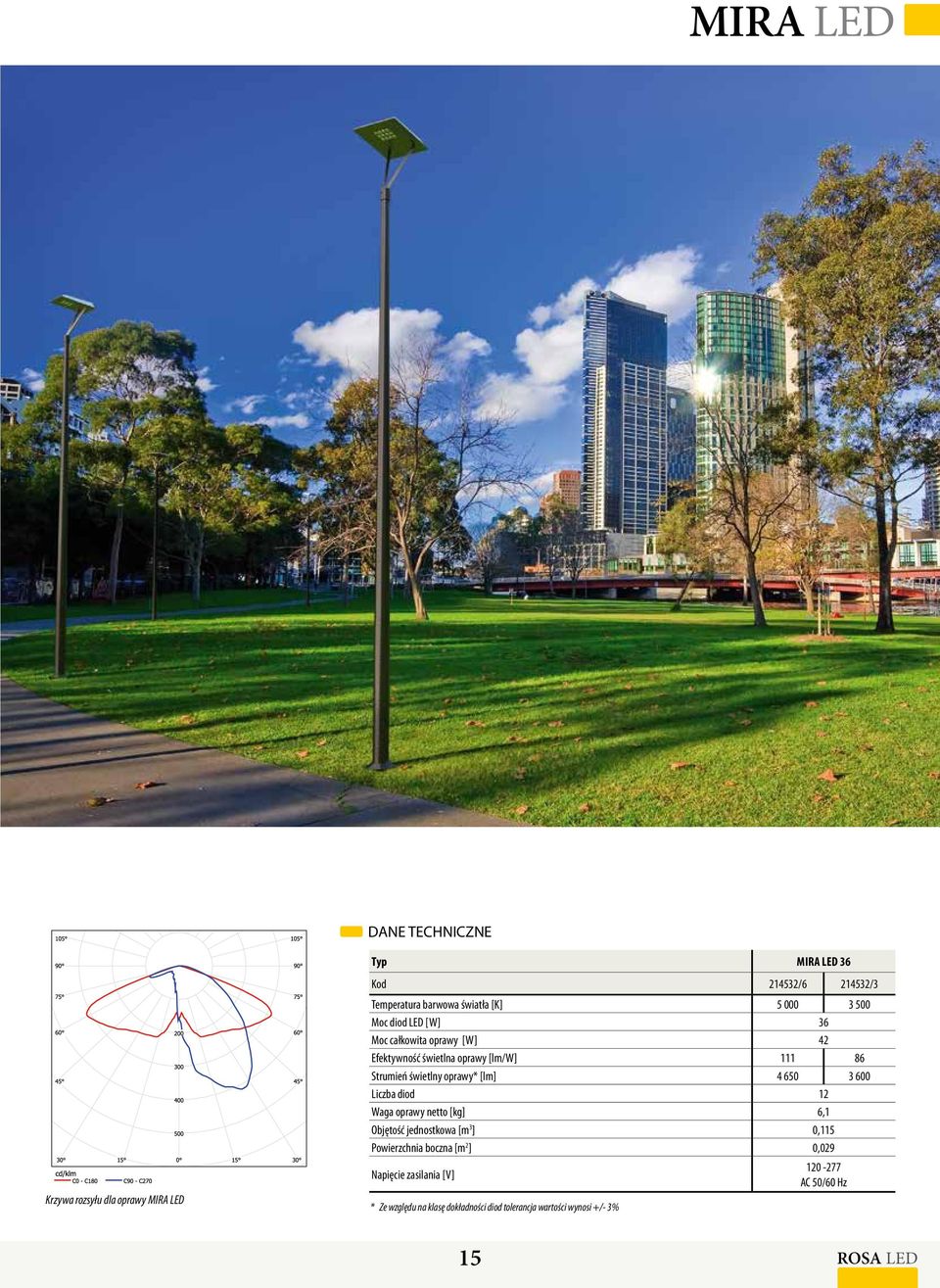

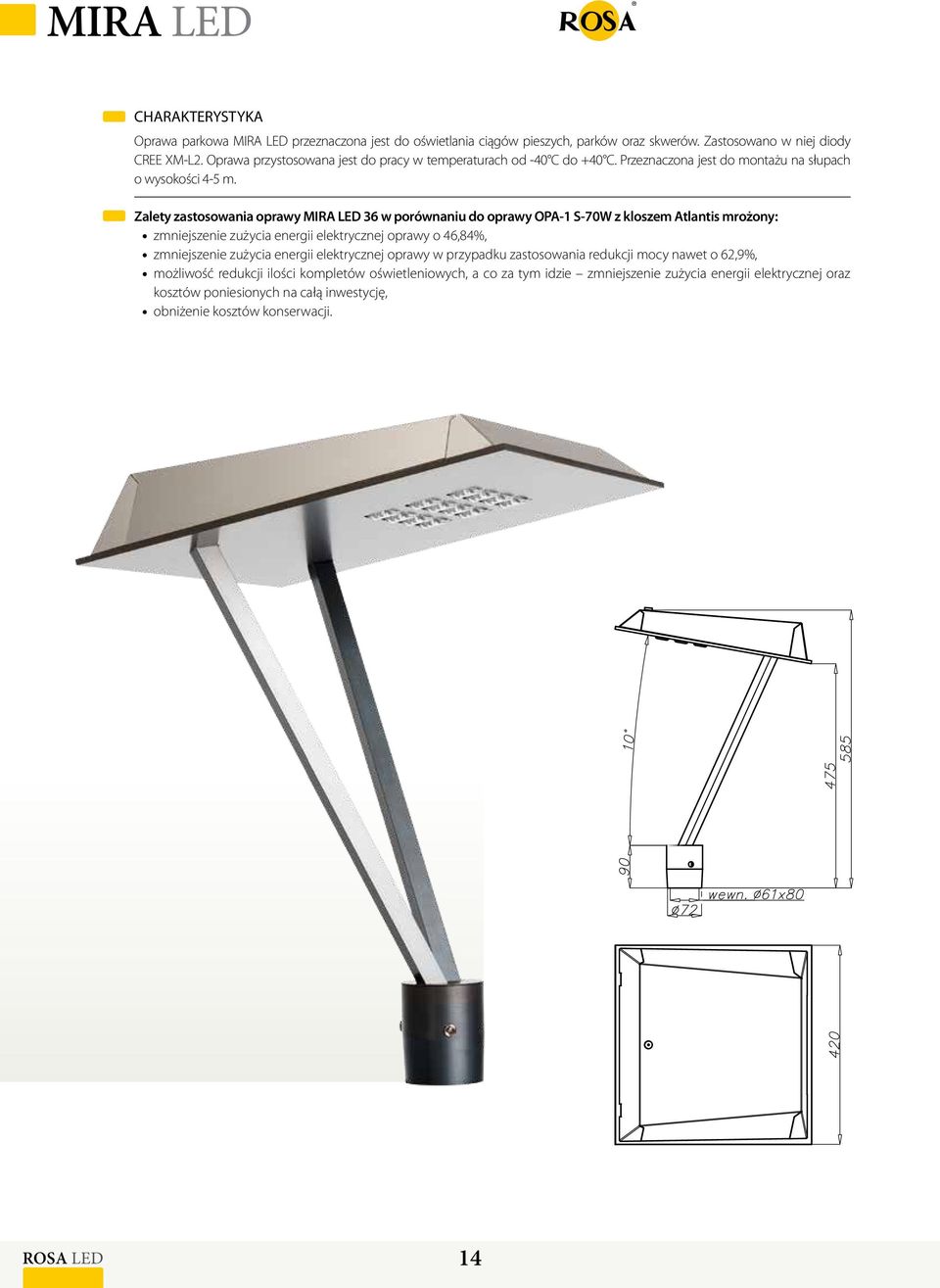

14 MIRA LED CHARAKTERYSTYKA Oprawa parkowa MIRA LED przeznaczona jest do oświetlania ciągów pieszych, parków oraz skwerów. Zastosowano w niej diody CREE XM-L2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +40 C. Przeznaczona jest do montażu na słupach o wysokości 4-5 m. Zalety zastosowania oprawy MIRA LED 36 w porównaniu do oprawy OPA-1 S-70W z kloszem Atlantis mrożony: zmniejszenie zużycia energii elektrycznej oprawy o 46,84%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 62,9%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 14

15 MIRA LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy MIRA LED Typ MIRA LED 36 Kod / /3 Temperatura barwowa światła [K] Moc diod LED [W] 36 Moc całkowita oprawy [W] 42 Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod 12 Waga oprawy netto [kg] 6,1 Objętość jednostkowa [m 3 ] 0,115 Powierzchnia boczna [m 2 ] 0,029 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

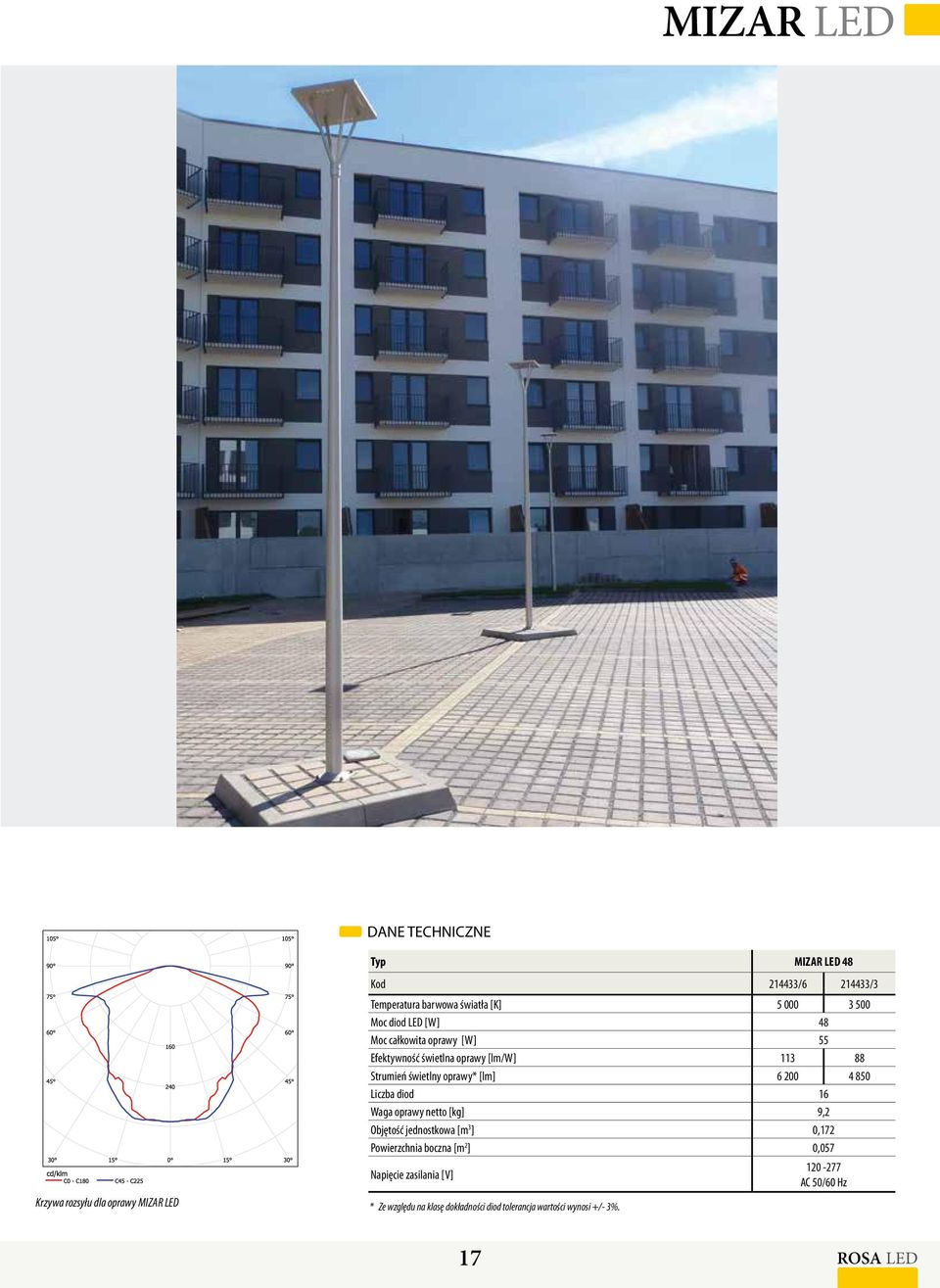

16 MIZAR LED CHARAKTERYSTYKA Oprawa parkowa MIZAR LED przeznaczona jest do oświetlania ciągów pieszych, parków oraz skwerów. Zastosowano w niej diody CREE XM-L2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu na słupach o wysokości 5-6 m. Zalety zastosowania oprawy MIZAR LED 48 w porównaniu do oprawy OPA-1 S-100W z kloszem Auris Maxi I: zmniejszenie zużycia energii elektrycznej oprawy o 50,89%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 65,6%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 16

17 MIZAR LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy MIZAR LED Typ MIZAR LED 48 Kod / /3 Temperatura barwowa światła [K] Moc diod LED [W] 48 Moc całkowita oprawy [W] 55 Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod 16 Waga oprawy netto [kg] 9,2 Objętość jednostkowa [m 3 ] 0,172 Powierzchnia boczna [m 2 ] 0,057 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

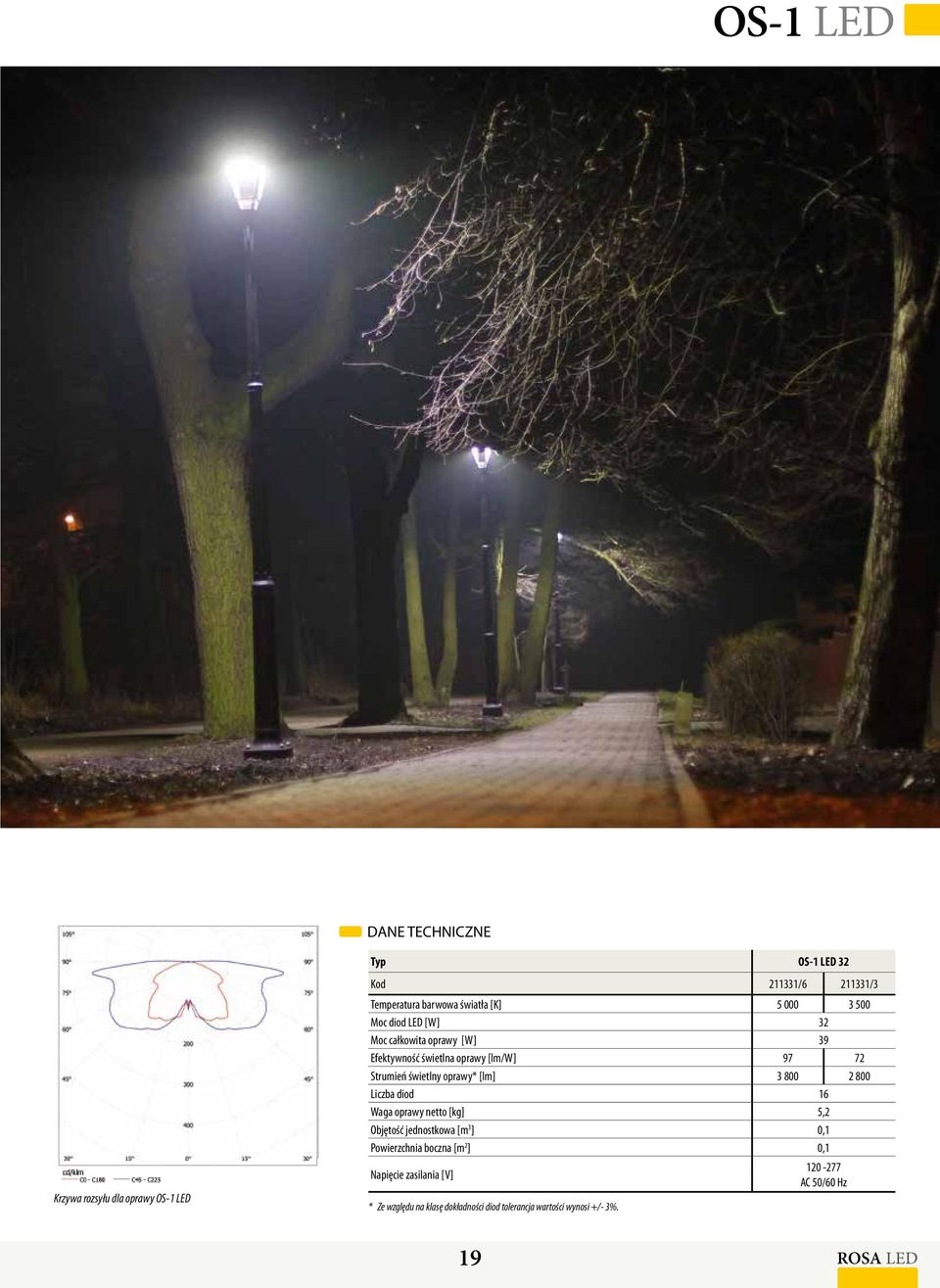

18 OS-1 LED CHARAKTERYSTYKA Oprawa parkowa OS-1 LED przeznaczona jest do oświetlania ciągów pieszych, parków oraz skwerów. Wykonana jest z mieszanki z czarnego polipropylenu z włóknem szklanym, odpornej na promieniowanie UV. Zastosowano w niej diody CREE XM-L2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +40 C. Przeznaczona jest do montażu na słupach o wysokości 4-5 m. W oprawie OS-1 LED dokonano celowego zmniejszenia prądu zasilającego diody LED do 700 ma, aby uzyskać maksymalną oszczędność energii. Dzięki temu zmniejszono również wydzielanie ciepła przez oprawę oraz wydłużono żywotność zastosowanych diod. Zalety zastosowania oprawy OS-1 LED 32 w porównaniu do oprawy OS-1 S-70W z kloszem białym: zmniejszenie zużycia energii elektrycznej oprawy o 50,63%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 65,3%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 18

19 OS-1 LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy OS-1 LED Typ OS-1 LED 32 Kod / /3 Temperatura barwowa światła [K] Moc diod LED [W] 32 Moc całkowita oprawy [W] 39 Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod 16 Waga oprawy netto [kg] 5,2 Objętość jednostkowa [m 3 ] 0,1 Powierzchnia boczna [m 2 ] 0,1 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

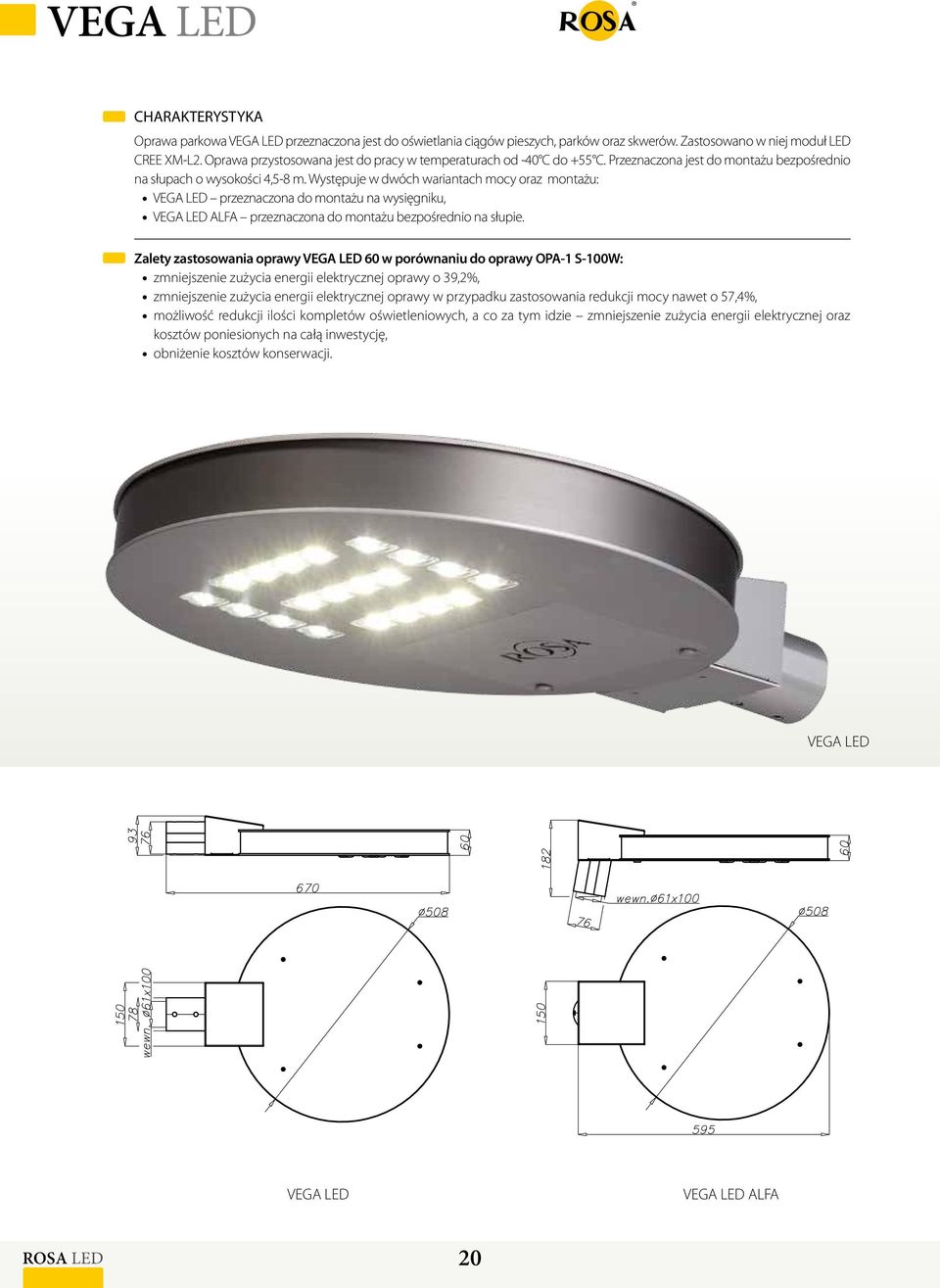

20 VEGA LED CHARAKTERYSTYKA Oprawa parkowa VEGA LED przeznaczona jest do oświetlania ciągów pieszych, parków oraz skwerów. Zastosowano w niej moduł LED CREE XM-L2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu bezpośrednio na słupach o wysokości 4,5-8 m. Występuje w dwóch wariantach mocy oraz montażu: VEGA LED przeznaczona do montażu na wysięgniku, VEGA LED ALFA przeznaczona do montażu bezpośrednio na słupie. Zalety zastosowania oprawy VEGA LED 60 w porównaniu do oprawy OPA-1 S-100W: zmniejszenie zużycia energii elektrycznej oprawy o 39,2%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 57,4%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. VEGA LED VEGA LED VEGA LED ALFA 20

21 VEGA LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy VEGA LED ALFA Typ VEGA LED 60 VEGA LED ALFA 60 Kod / / / /3 Temperatura barwowa światła [K] Moc diod LED [W] 60 Moc całkowita oprawy [W] 68 Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod 20 Waga oprawy netto [kg] 10,5 Objętość jednostkowa [m 3 ] 0,068 0,099 Powierzchnia boczna [m 2 ] 0,042 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%. 21

22 VEGA LED BETA CHARAKTERYSTYKA Oprawa parkowa VEGA LED BETA przeznaczona jest do oświetlania ciągów pieszych, parków oraz skwerów. Zastosowano w niej moduł LED CREE XM-L2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu bezpośrednio na słupach o wysokości 4-6 m w sposób centryczny. Zalety zastosowania oprawy VEGA LED BETA: zmniejszenie zużycia energii elektrycznej, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów inwestycji. 22

23 VEGA LED BETA DANE TECHNICZNE Typ VEGA LED BETA 60 Krzywa rozsyłu dla oprawy VEGA LED BETA Kod / /3 Temperatura barwowa światła [K] Moc diod LED [W] 60 Moc całkowita oprawy [W] 68 Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod 20 Waga oprawy netto [kg] 9,5 Objętość jednostkowa [m 3 ] 0,068 Powierzchnia boczna [m 2 ] 0,04 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

24 CORONA LED CHARAKTERYSTYKA Oprawa parkowa CORONA LED przeznaczona jest do oświetlania ciągów pieszych, uliczek, parków oraz skwerów. Zastosowano w niej diody CREE XT-E. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu na słupach o wysokości 5-7 m. Do oprawy CORONA LED polecany jest słup SAL DL-3 o wysokości 6 m. Zalety zastosowania oprawy CORONA LED: zmniejszenie zużycia energii elektrycznej, obniżenie kosztów konserwacji, dekoracyjny charakter. 24

25 CORONA LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy CORONA LED Typ CORONA LED 75 Kod /6 Temperatura barwowa światła [K] Moc diod LED [W] 75 Moc całkowita oprawy [W] 88 Efektywność świetlna oprawy [lm/w] 55 Strumień świetlny oprawy* [lm] Liczba diod 36 Waga oprawy netto [kg] 13 Objętość jednostkowa [m 3 ] 0,25 Powierzchnia boczna [m 2 ] 0,095 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

26 COSMO DELTA LED CHARAKTERYSTYKA Oprawa parkowa COSMO DELTA LED przeznaczona jest do oświetlania ciągów pieszych, uliczek, parków oraz skwerów. Zastosowano w niej diody CREE XM-L2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu na słupach o wysokości 6-8 m. Do oprawy COSMO DELTA LED polecany jest słup SAL-DL-4 o wysokości 5,9 m. Zalety zastosowania oprawy COSMO DELTA LED 72 w porównaniu do oprawy OPA-1 S-100W z kloszem Auris Maxi z daszkiem malowanym: zmniejszenie zużycia energii elektrycznej oprawy o 28,57%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 50%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 26

27 COSMO DELTA LED DANE TECHNICZNE Typ COSMO DELTA LED 72 Kod / /3 Temperatura barwowa światła [K] Moc diod LED [W] 72 Moc całkowita oprawy [W] 80 Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod 24 Waga oprawy netto [kg] 11 Objętość jednostkowa [m 3 ] 0,32 Powierzchnia boczna [m 2 ] 0,13 Napięcie zasilania [V] Krzywa rozsyłu dla oprawy COSMO DELTA LED * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%. 27

28 GEMINI LED CHARAKTERYSTYKA Oprawa uliczna GEMINI LED przeznaczona jest do oświetlania ciągów pieszych, uliczek. Zastosowano w niej diody CREE XM-L2. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +40 C. Przeznaczona jest do montażu na słupach o wysokości 5-6 m. Zalety zastosowania oprawy GEMINI LED 48 w porównaniu do oprawy MAGNOLIA S-70W: zmniejszenie zużycia energii elektrycznej oprawy o 30,38 %, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 51,2 %, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 28

29 GEMINI LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy GEMINI LED Typ GEMINI LED 36 GEMINI LED 48 Kod / / / /3 Temperatura barwowa światła [K] Moc diod LED [W] Moc całkowita oprawy [W] Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod Waga oprawy netto [kg] 8 8 Objętość jednostkowa [m 3 ] 0,035 0,035 Powierzchnia boczna [m 2 ] 0,065 0,065 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

30 DROP LED CHARAKTERYSTYKA Oprawa parkowa DROP LED przeznaczona jest do oświetlania ciągów pieszych, uliczek, parków oraz skwerów. Zastosowano w niej diody CREE XM-L2. Przystosowana jest do pracy w temperaturach od -40 C do +40 C. Przeznaczona jest do montażu na słupach o wysokości 5-6 m. Stosuje się ją na wysięgnikach o średnicy zakończenia Ø42 mm. Dostępna w dwóch opcjach: symetrycznej i asymetrycznej konfiguracji optyki. Zalety zastosowania oprawy DROP LED 48 w porównaniu do oprawy OW S-70W z kloszem szyszka biała: zmniejszenie zużycia energii elektrycznej oprawy o 30,38%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 51,2%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 30

31 DROP LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy DROP LED, asymetryczna Typ DROP LED 48 Kod /6/A** /6/S*** /3/A** /3/S*** Temperatura barwowa światła [K] Moc diod LED [W] 48 Moc całkowita oprawy [W] 55 Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod 16 Waga oprawy netto [kg] 6,5 Objętość jednostkowa [m 3 ] 0,041 Powierzchnia boczna [m 2 ] 0,075 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3% ** A układ optyczny asymetryczny, *** S układ optyczny symetryczny

32 DROP I LED CHARAKTERYSTYKA Oprawa DROP LED występuje w zestawie oświetleniowym DROP I LED, który składa się z oprawy DROP LED oraz aluminiowego wysięgnika i słupa. Zestaw przeznaczony jest do oświetlenia ciągów pieszych, uliczek, parków oraz skwerów. Zastosowano w nim diody CREE XM-L2. Przystosowany jest do pracy w temperaturach od -40 o C do +40 o C. Dostępny w dwóch opcjach: symetrycznej i asymetrycznej konfiguracji optyki. DROP I LED zdobył I miejsce w międzynarodowym konkursie RED DOT AWARD: Product Design

33 DROP I LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy DROP I LED, asymetryczna Typ DROP I LED 48 Kod /6/A** /6/S*** /3/A** /3/S*** Temperatura barwowa światła [K] Moc diod LED [W] 48 Moc całkowita [W] 55 Efektywność świetlna [lm/w] Strumień świetlny * [lm] Liczba diod 16 Waga zestawu netto [kg] 25,9 Objętość jednostkowa [m 3 ] 1,78 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3% ** A układ optyczny asymetryczny, *** S układ optyczny symetryczny

34 DROP II LED CHARAKTERYSTYKA Oprawa DROP LED występuje w zestawie oświetleniowym DROP II LED, który składa się z dwóch opraw DROP LED oraz podwójnego aluminiowego wysięgnika i słupa. Zestaw przeznaczony jest do oświetlenia ciągów pieszych, uliczek, parków oraz skwerów. Zastosowano w nim diody CREE XM-L2. Przystosowany jest do pracy w temperaturach od -40 o C do +40 o C. Dostępny w dwóch opcjach: symetrycznej i asymetrycznej konfiguracji optyki. 34

35 DROP II LED DANE TECHNICZNE Krzywa rozsyłu dla oprawy DROP II LED, symetryczna Typ DROP II LED 2 x 48 Kod /6/A** /6/S*** /3/A** /3/S*** Temperatura barwowa światła [K] Moc diod LED [W] 2 x 48 Moc całkowita [W] 2 x 55 Efektywność świetlna [lm/w] Strumień świetlny* [lm] 2 x x Liczba diod 2 x 16 Waga zestawu netto [kg] 34,9 Objętość jednostkowa [m 3 ] 3,01 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3% ** A układ optyczny asymetryczny, *** S układ optyczny symetryczny

36 FLEXI LED CHARAKTERYSTYKA Zestaw oświetleniowy FLEXI LED przeznaczony jest do oświetlania ciągów pieszych, uliczek, parków oraz skwerów. Zastosowano w nim diody CREE XM-L2. Przystosowany jest do pracy w temperaturach od -40 C do +55 C. Występuje w dwóch wariantach mocy oraz wysokości. Dostępny w dwóch opcjach: symetrycznej i asymetrycznej konfiguracji optyki. Zalety zastosowania zestawu oświetleniowego FLEXI LED: zmniejszenie zużycia energii elektrycznej, obniżenie kosztów konserwacji, dekoracyjny charakter. Krzywa rozsyłu dla oprawy FLEXI LED, symetryczna Krzywa rozsyłu dla oprawy FLEXI LED, asymetryczna 36

37 FLEXI LED DANE TECHNICZNE Typ FLEXI LED 24 FLEXI LED 48 Kod /6/S*** /6/A** /3/S*** /3/A** /6/S*** /6/A** /3/S*** /3/A** Układ optyczny Symetryczny Asymetryczny Symetryczny Asymetryczny Symetryczny Asymetryczny Symetryczny Asymetryczny Temperatura barwowa światła [K] Moc diod LED [W] Moc całkowita [W] Efektywność świetlna [lm/w] Strumień świetlny* [lm] Liczba diod 8 16 Wysokość H [m] 4 5 Waga zestawu netto [kg] 29 32,5 Objętość jednostkowa [m 3 ] 0,6 0,75 Powierzchnia boczna [m 2 ] 0,38 0,49 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%, ** A układ optyczny asymetryczny, *** S układ optyczny symetryczny 37

38 CORE LED CHARAKTERYSTYKA Zestaw oświetleniowy CORE LED przeznaczony jest do oświetlania ciągów pieszych, uliczek, parków oraz skwerów. Zbudowany jest z profili aluminiowych anodowanych w standardzie na kolor szary z drewnianym elementem dekoracyjnym w kolorze olchy. Zastosowano w nim diody CREE XT-E. Przystosowany jest do pracy w temperaturach od -40 C do +55 C. Zalety zastosowania zestawu oświetleniowego CORE LED: zmniejszenie zużycia energii elektrycznej, obniżenie kosztów konserwacji, dekoracyjny charakter. 38

39 CORE LED DANE TECHNICZNE cd/klm C0 - C180 C90 - C270 Krzywa rozsyłu dla CORE LED Typ CORE LED 24 CORE LED 48 Kod / /6 Temperatura barwowa światła [K] Moc diod LED [W] Moc całkowita [W] Efektywność świetlna [lm/w] Strumień świetlny* [lm] Liczba diod Waga zestawu netto [kg] 42 Wysokość zestawu H [m] 5 Objętość jednostkowa [m 3 ] 1,75 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

40 CUT LED CHARAKTERYSTYKA Zestaw oświetleniowy CUT LED przeznaczony jest do oświetlania ciągów pieszych, uliczek, parków oraz skwerów. Zbudowany jest z profili aluminiowych, anodowanych w standardzie na kolor inox z elementami dekoracyjnymi wykonanymi z aluminium anodowanego na kolor szary bądź z tworzywa sztucznego PMMA (istnieje możliwość zastosowania w tych miejscach dekoracyjnych podświetleń). Zastosowano w nim diody CREE XT-E. Przystosowany jest do pracy w temperaturach od -40 C do +55 C. Zalety zastosowania zestawu oświetleniowego CUT LED: zmniejszenie zużycia energii elektrycznej, obniżenie kosztów konserwacji, dekoracyjny charakter. 40

41 CUT LED DANE TECHNICZNE cd/klm C0 - C180 C90 - C270 Krzywa rozsyłu dla CUT LED Typ CUT LED 24 CUT LED 48 Kod / /6 Temperatura barwowa światła [K] Moc diod LED [W] Moc całkowita [W] Efektywność świetlna [lm/w] Strumień świetlny* [lm] Liczba diod Waga zestawu netto [kg] 42 Wysokość zestawu H [m] 5 Objętość jednostkowa [m 3 ] 1,00 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

42 STICK LED CHARAKTERYSTYKA Zestaw oświetleniowy STICK LED przeznaczony jest do oświetlania ciągów pieszych, uliczek, parków oraz skwerów. Zbudowany jest z profili aluminiowych, anodowanych na kolory inox i szary z możliwością konfiguracji od 1 do 4 ramion, każde o mocy 24 lub 48 W. Zastosowano w nim diody CREE XT-E. Przystosowany jest do pracy w temperaturach od -40 C do +55 C. Zalety zastosowania zestawu oświetleniowego STICK LED: zmniejszenie zużycia energii elektrycznej, obniżenie kosztów konserwacji, dekoracyjny charakter

43 STICK LED DANE TECHNICZNE cd/klm C0 - C180 C90 - C270 Krzywa rozsyłu dla STICK LED Typ STICK LED 24 STICK LED 48 Kod / /6 Temperatura barwowa światła [K] Moc diod LED [W] Moc całkowita [W] Efektywność świetlna [lm/w] Strumień świetlny* [lm] Liczba diod Waga zestawu netto [kg] 56,5 Wysokość zestawu H [m] 5 Objętość jednostkowa [m 3 ] 1,75 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

44 KARIN LED CHARAKTERYSTYKA Kolumny i słupki KARIN LED przeznaczone są do oświetlania ciągów pieszych, skwerów oraz placów. Zbudowane są z aluminiowej rury cylindrycznej o wysokich parametrach przewodności cieplnej oraz klosza w kolorze białym mrożonym z tworzywa sztucznego PMMA. Zastosowano w nich diody CREE XT-E. KARIN LED Pokrywa 2. Moduł LED 3. Klosz 4. Stelaż 5. Zasilacz 6. Korpus z aluminium 7. Podstawa KARIN 450 LED KARIN 600 LED KARIN 900 LED KARIN 1200 LED KARIN 2400 LED KARIN 3600 LED KARIN 4800 LED KARIN 6000 LED Ø150 L 10 KARIN LED Pokrywa 2. Moduł LED 3. Klosz 4. Stelaż 5. Krążek pośredni 6. Zasilacz 7. Korpus z aluminium 8. Przekładka izolacyjna 9. Dławnica kablowa 10. Podstawa Krzywa rozsyłu dla słupków KARIN LED Krzywa rozsyłu dla kolumny KARIN LED

45 KARIN LED DANE TECHNICZNE Typ KARIN 450 LED KARIN 600 LED KARIN 900 LED KARIN 1200 LED KARIN 2400 LED KARIN 3600 LED KARIN 4800 LED KARIN 6000 LED Kod 45200/6/C 45200/3/C 45210/6/C 45210/3/C 45220/6/C 45220/3/C 45230/6/C 45230/3/C 45240/6/C 45250/6/C 45260/6/C 45260/6/C Temperatura barwowa światła [K] Klasa izolacji II II II II II II II II II II II II Moc diod led [W] Liczba diod Napięcie zasilania [V] Efektywność świetlna [lm/w] Moc całkowita [W] Strumień świetlny* [lm] Prąd zasilania diod LED [ma] Wysokość słupka [mm] Średnica słupka D [mm] Typ fundamentu B-0/Z-0 B-0/Z-0 B-0/Z-0 B-0/Z-0 B-50/Z-50 B-60/Z-60 B-60/Z-60 B-71/Z-71 Kolor słupka anodowany na 12 kolorów malowany wg palety kolorów RAL * ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3% C - wybór koloru anodowania: naturalny C-0, szampański C-32, oliwkowy C-33, brązowy C-34, czarny C-35, czarny wybłyszczany C-35W, inox C-45, inox wybłyszczany C-45W, szary CI-63, grafitowy CI-65, zielony CI-75, antracyt CI

46 KARIN DECOR LED CHARAKTERYSTYKA Dekoracyjne kolumny i słupki KARIN DECOR LED przeznaczone są do oświetlania ciągów pieszych, skwerów oraz placów. Zbudowane są one z aluminiowej rury cylindrycznej o wysokich parametrach przewodności cieplnej oraz klosza w kolorze białym mrożonym z tworzywa sztucznego PMMA. Zastosowano w nich diody CREE XT-E. Występują w trzech wariantach wysokości i mocy. KARIN DECOR LED 1. Pokrywa 2. Moduł LED 3. Klosz 4. Stelaż 5. Zasilacz 6. Korpus z aluminium 7. Podstawa 46

47 KARIN DECOR LED DANE TECHNICZNE Typ KARIN DECOR 2400 LED KARIN DECOR 3600 LED KARIN DECOR 4800 LED Kod 45241/6C /6 /C /6 /C... Temperatura barwowa światła [K] Klasa izolacji II II II Moc diod LED [W] Liczba diod Napięcie zasilania [V] Efektywność świetlna [lm/w] Moc całkowita [W] Strumień świetlny* [lm] Prąd zasilania diod LED [ma] Wysokość słupka [mm] Średnica słupka D [mm] Wymiar podstawy [mm] 224 x x x 320 Typ fundamentu B-50 / Z-50 B-60 / Z-60 B-60 / Z-60 Kolor słupka anodowany na 12 kolorów Krzywa rozsyłu dla KARIN DECOR 3600 LED * ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3% C - wybór koloru anodowania: naturalny C-0, szampański C-32, oliwkowy C-33, brązowy C-34, czarny C-35, czarny wybłyszczany C-35W, inox C-45, inox wybłyszczany C-45W, szary CI-63, grafitowy CI-65, zielony CI-75, antracyt CI

48 SAL DECO 3 LED CHARAKTERYSTYKA Dekoracyjna kolumna SAL DECO 3 LED przeznaczona jest do oświetlania ciągów pieszych, skwerów oraz placów. Zbudowana jest z aluminiowej rury cylindrycznej o wysokich parametrach przewodności cieplnej oraz klosza wykonanego z poliwęglanu odpornego na promieniowanie UV z aluminiowymi elementami dekoracyjnymi. Zastosowano w niej diody CREE XT-E. SAL DECO 3 LED 1. Pokrywa 2. Moduł LED 3. Klosz 4. Stelaż 5. Zasilacz 6. Korpus z aluminium 7. Podstawa 48

49 SAL DECO 3 LED DANE TECHNICZNE Typ Kod SAL DECO 3 LED 42923/6/C... Temperatura barwowa światła [K] 5000 Klasa izolacji II Moc diod LED [W] 48 Liczba diod 24 Napięcie zasilania [V] Efektywność świetlna [lm/w] 44 Moc całkowita [W] 56 Strumień świetlny* [lm] 2500 Prąd zasilania diod LED [ma] 700 Wysokość słupka[mm] Średnica słupka D [mm] 180 Średnica podstawy [mm] Ø 300 Typ fundamentu B-31 / Z-31 Kolor słupka anodowany na 12 kolorów Krzywa rozsyłu dla SAL DECO 3 LED * ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3% C - wybór koloru anodowania: naturalny C-0, szampański C-32, oliwkowy C-33, brązowy C-34, czarny C-35, czarny wybłyszczany C-35W, inox C-45, inox wybłyszczany C-45W, szary CI-63, grafitowy CI-65, zielony CI-75, antracyt CI

50 CUDDLE LED CHARAKTERYSTYKA Oprawa uliczna CUDDLE LED przeznaczona jest do oświetlania ulic kategorii ME2 oraz niższych. Zastosowano w niej diody CREE XM-L2 lub X-TE w zależności od mocy oprawy. Oprawa występuje w czterech wariantach mocy. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu na słupach o wysokości 6-12 m. Zalety zastosowania oprawy CUDDLE LED 72 w porównaniu do oprawy MAGNOLIA S-150W: zmniejszenie zużycia energii elektrycznej oprawy o 47,62%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 66,67%, możliwość redukcji kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii eklektycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 50

51 CUDDLE LED DANE TECHNICZNE Typ CUDDLE LED 48 (XT-E) CUDDLE LED 72 (XM-L2) CUDDLE LED 96 (XT-E) CUDDLE LED 144 (XM-L2) Kod / / / / / / / /3 Temperatura światła [K] Moc diod LED [W] Moc całkowita [W] Efektywność świetlna [lm/w] Strumień świetlny oprawy* [lm] Liczba diod Waga oprawy netto [kg] Objętość jednostkowa [m 3 ] 0,022 0,022 0,045 0,045 Powierzchnia boczna [m 2 ] 0,028 0,028 0,06 0,06 Napięcie [V] * ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

52 FLOAT LED CHARAKTERYSTYKA Oprawa uliczna FLOAT LED przeznaczona jest do oświetlania ulic kategorii ME2 oraz niższych. Zastosowano w niej diody CREE XM- L2 lub X-TE w zależności od mocy oprawy. Oprawa występuje w czterech wariantach mocy. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu na słupach o wysokości 6-12 m. Zalety zastosowania oprawy FLOAT LED 72 w porównaniu do oprawy MAGNOLIA S-150W: zmniejszenie zużycia energii elektrycznej oprawy o 47,62%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 66,67%, możliwość redukcji kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii eklektycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 52

53 FLOAT LED DANE TECHNICZNE Typ FLOAT LED 48 (XT-E) FLOAT LED 72 (XM-L2) FLOAT LED 96 (XT-E) FLOAT LED 144 (XM-L2) Kod / / / / / / / /3 Temperatura światła [K] Moc diod LED [W] Moc całkowita [W] Efektywność świetlna [lm/w] Strumień świetlny oprawy* [lm] Liczba diod Waga oprawy netto [kg] 8,1 8,1 9,6 9,6 Objętość jednostkowa [m 3 ] 0,047 0,047 0,058 0,058 Powierzchnia boczna [m 2 ] 0,042 0,042 0,049 0,049 Napięcie [V] * ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

54 PHASE LED CHARAKTERYSTYKA Oprawa uliczna PHASE LED przeznaczona jest do oświetlania ulic kategorii ME2 oraz niższych. Zastosowano w niej diody CREE XM- L2 lub X-TE w zależności od mocy oprawy. Oprawa występuje w czterech wariantach mocy. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Przeznaczona jest do montażu na słupach o wysokości 6-12 m. Zalety zastosowania oprawy PHASE LED 72 w porównaniu do oprawy MAGNOLIA S-150W: zmniejszenie zużycia energii elektrycznej oprawy o 47,62%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 66,67%, możliwość redukcji kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii eklektycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. 54

55 PHASE LED DANE TECHNICZNE Typ PHASE LED 48 (XT-E) PHASE LED 72 (XM-L2) PHASE LED 96 (XT-E) PHASE LED 144 (XM-L2) Kod / / / / / / / /3 Temperatura światła [K] Moc diod LED [W] Moc całkowita [W] Efektywność świetlna [lm/w] Strumień świetlny oprawy* [lm] Liczba diod Waga oprawy netto [kg] 9,5 9, Objętość jednostkowa [m 3 ] 0,017 0,017 0,024 0,024 Powierzchnia boczna [m 2 ] 0,035 0,035 0,045 0,045 Napięcie [V] * ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

56 MAGNOLIA LED CHARAKTERYSTYKA Oprawa uliczna MAGNOLIA LED przeznaczona jest do oświetlania ulic kategorii ME3a oraz niższych. Wykonana jest z aluminium, odlew ciśnieniowy malowany jest proszkowymi farbami poliestrowymi: korpus RAL 9006 struktura, pokrywa SILVER RENOIR. Zastosowano w niej diody CREE XM-L2. Przystosowana jest do pracy w temperaturach od -40 C do +40 C. Przeznaczona jest do montażu na słupach o wysokości 8-10 m. Oprawa występuje w czterech wariantach mocy. Zalety zastosowania oprawy MAGNOLIA LED 84 w porównaniu do oprawy MAGNOLIA S-150W: zmniejszenie pełnego zużycia energii elektrycznej oprawy o 45,24%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 61,8%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. Krzywa rozsyłu dla oprawy MAGNOLIA LED 56

57 MAGNOLIA LED DANE TECHNICZNE Typ MAGNOLIA LED 60 MAGNOLIA LED 72 MAGNOLIA LED 84 MAGNOLIA LED 96 Kod / / / / / / / /3 Temperatura barwowa światła [K] Moc diod LED [W] Moc całkowita oprawy [W] Efektywność świetlna oprawy [lm/w] Strumień świetlny oprawy* [lm] Liczba diod Waga oprawy netto [kg] Objętość jednostkowa [m 3 ] 0,050 0,050 0,050 0,050 Powierzchnia boczna [m 2 ] 0,1 0,1 0,1 0,1 Napięcie zasilania [V] * Ze względu na klasę dokładności diod tolerancja wartości wynosi +/- 3%

58 COSMO LED CHARAKTERYSTYKA Oprawa uliczna COSMO LED przeznaczona jest do oświetlania ulic kategorii ME3a oraz niższych. Zastosowano w niej diody CREE XM-L2. Przeznaczona jest do montażu na słupach o wysokości 8-10 m. Oprawa występuje w dwóch wariantach mocy oraz w dwóch wariantach montażu: COSMO LED przystosowana do montażu na wysięgniku, COSMO LED ALFA przystosowana do montażu bezpośrednio na słupie. Oprawa przystosowana jest do pracy w temperaturach od -40 C do +55 C. Zalety zastosowania oprawy COSMO LED 96 w porównaniu do oprawy MAGNOLIA S-150W: zmniejszenie zużycia energii elektrycznej oprawy o 37,5%, zmniejszenie zużycia energii elektrycznej oprawy w przypadku zastosowania redukcji mocy nawet o 56,3%, możliwość redukcji ilości kompletów oświetleniowych, a co za tym idzie zmniejszenie zużycia energii elektrycznej oraz kosztów poniesionych na całą inwestycję, obniżenie kosztów konserwacji. COSMO LED COSMO LED ALFA 58
