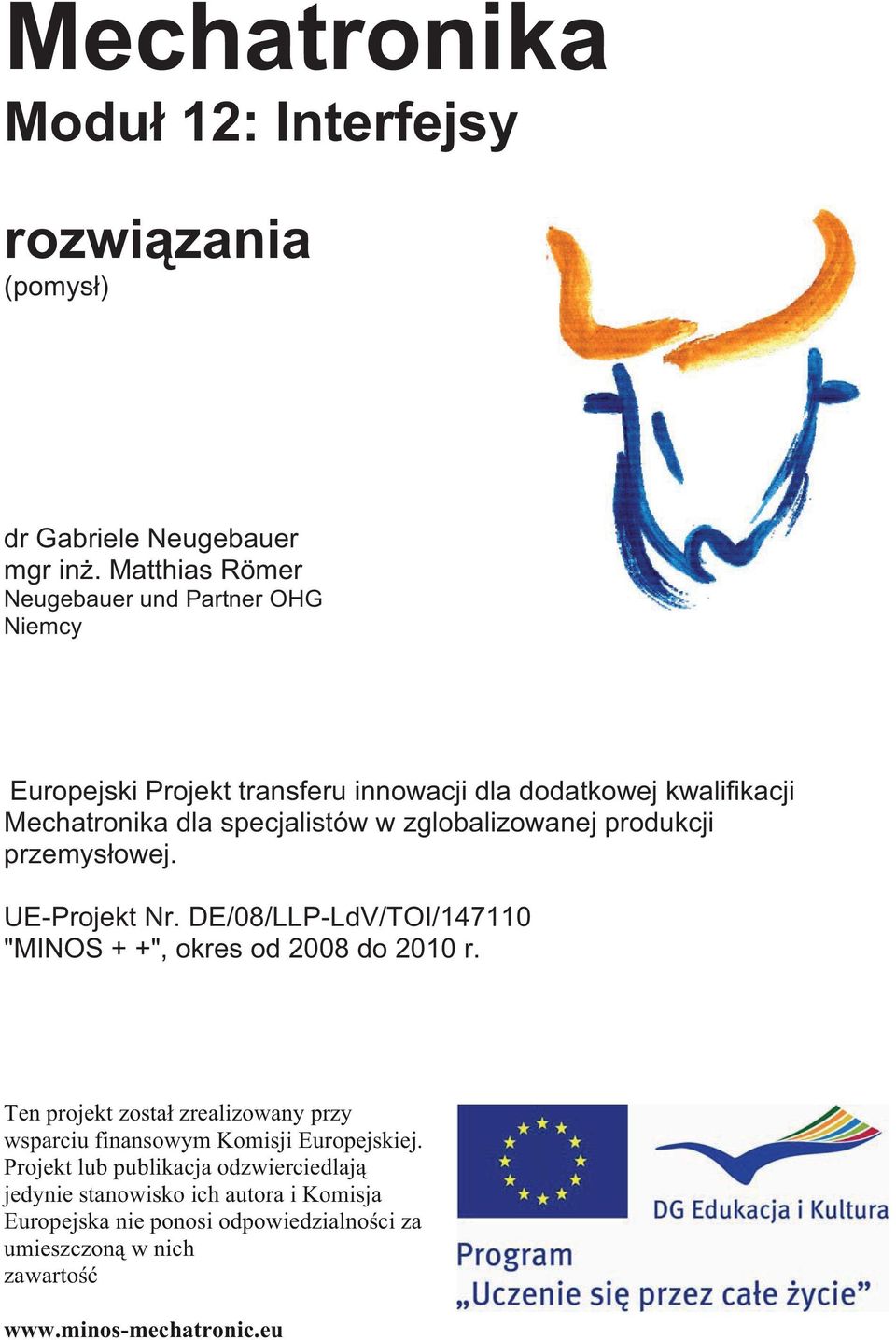

Mechatronika. Modu 12: Interfejsy. rozwi zania. (pomys ) dr Gabriele Neugebauer mgr in. Matthias Römer Neugebauer und Partner OHG Niemcy

Wielkość: px
Rozpocząć pokaz od strony:

Download "Mechatronika. Modu 12: Interfejsy. rozwi zania. (pomys ) dr Gabriele Neugebauer mgr in. Matthias Römer Neugebauer und Partner OHG Niemcy"

Transkrypt

1 Mechatronika Modu 12: Interfejsy rozwi zania (pomys ) dr Gabriele Neugebauer mgr in. Matthias Römer Neugebauer und Partner OHG Niemcy Europejski Projekt transferu innowacji dla dodatkowej kwalifikacji Mechatronika dla specjalistów w zglobalizowanej produkcji przemys owej. UE-Projekt Nr. DE/08/LLP-LdV/TOI/ "MINOS + +", okres od 2008 do 2010 r. Ten projekt zosta zrealizowany przy wsparciu finansowym Komisji Europejskiej. Projekt lub publikacja odzwierciedlaj jedynie stanowisko ich autora i Komisja Europejska nie ponosi odpowiedzialno ci za umieszczon w nich zawarto

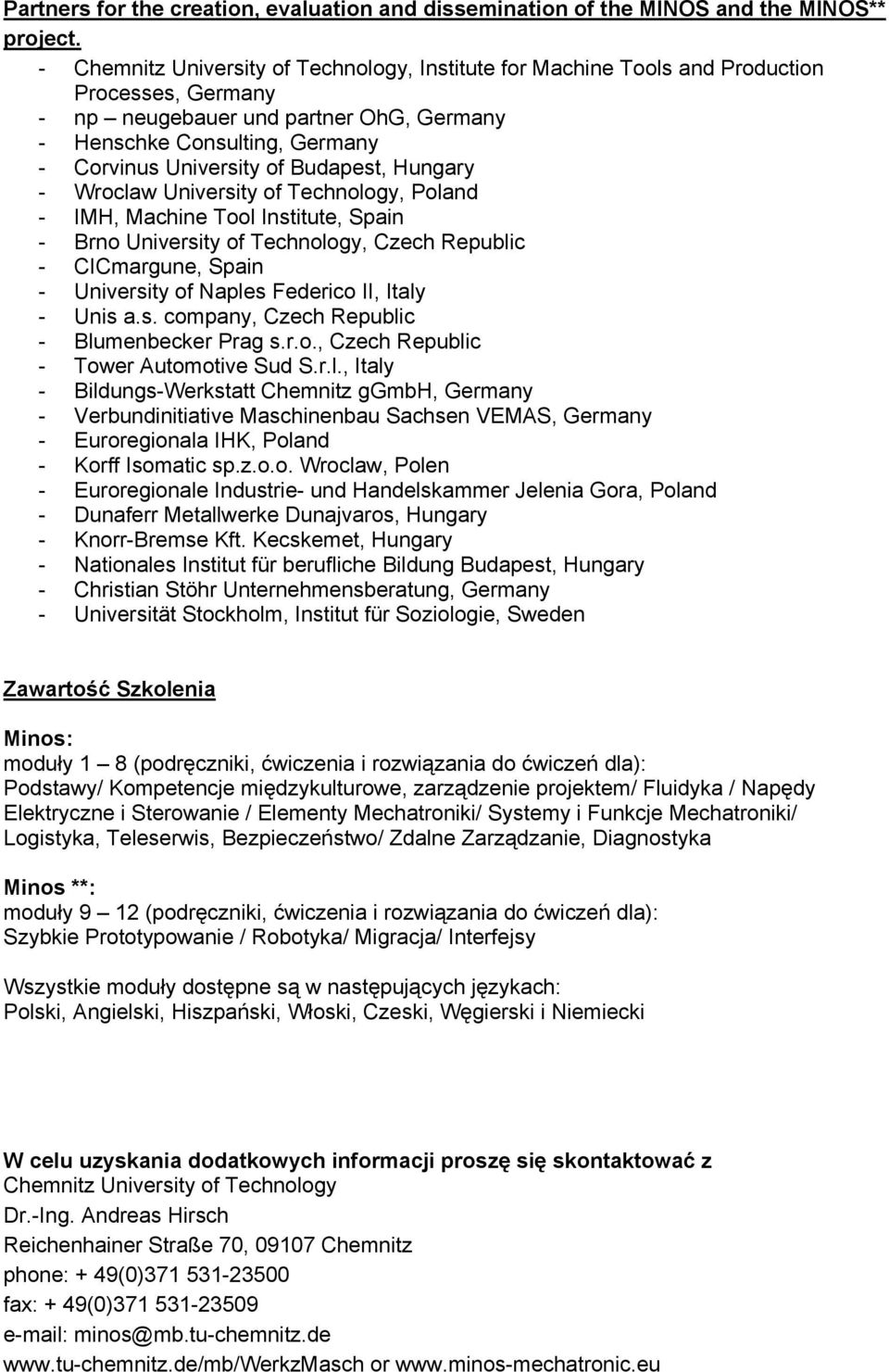

2 Partners for the creation, evaluation and dissemination of the MINOS and the MINOS** project. - Chemnitz University of Technology, Institute for Machine Tools and Production Processes, Germany - np neugebauer und partner OhG, Germany - Henschke Consulting, Germany - Corvinus University of Budapest, Hungary - Wroclaw University of Technology, Poland - IMH, Machine Tool Institute, Spain - Brno University of Technology, Czech Republic - CICmargune, Spain - University of Naples Federico II, Italy - Unis a.s. company, Czech Republic - Blumenbecker Prag s.r.o., Czech Republic - Tower Automotive Sud S.r.l., Italy - Bildungs-Werkstatt Chemnitz ggmbh, Germany - Verbundinitiative Maschinenbau Sachsen VEMAS, Germany - Euroregionala IHK, Poland - Korff Isomatic sp.z.o.o. Wroclaw, Polen - Euroregionale Industrie- und Handelskammer Jelenia Gora, Poland - Dunaferr Metallwerke Dunajvaros, Hungary - Knorr-Bremse Kft. Kecskemet, Hungary - Nationales Institut für berufliche Bildung Budapest, Hungary - Christian Stöhr Unternehmensberatung, Germany - Universität Stockholm, Institut für Soziologie, Sweden Zawartość Szkolenia Minos: moduły 1 8 (podręczniki, ćwiczenia i rozwiązania do ćwiczeń dla): Podstawy/ Kompetencje międzykulturowe, zarządzenie projektem/ Fluidyka / Napędy Elektryczne i Sterowanie / Elementy Mechatroniki/ Systemy i Funkcje Mechatroniki/ Logistyka, Teleserwis, Bezpieczeństwo/ Zdalne Zarządzanie, Diagnostyka Minos **: moduły 9 12 (podręczniki, ćwiczenia i rozwiązania do ćwiczeń dla): Szybkie Prototypowanie / Robotyka/ Migracja/ Interfejsy Wszystkie moduły dostępne są w następujących językach: Polski, Angielski, Hiszpański, Włoski, Czeski, Węgierski i Niemiecki W celu uzyskania dodatkowych informacji proszę się skontaktować z Chemnitz University of Technology Dr.-Ing. Andreas Hirsch Reichenhainer Straße 70, Chemnitz phone: + 49(0) fax: + 49(0) minos@mb.tu-chemnitz.de or

3 Partners for the creation, evaluation and dissemination of the MINOS and the MINOS** project. - Technical University of Chemnitz, Institut for machine tool Germany - Neugebauer und Partner OhG, Germany - Henschke Consulting, Germany - Corvinus Univerity, Hungary - Wroclaw University of Technology, Poland - IMH, Spain - VUT Brno, Czech Republik - CICmargune, Spain - University of Naples, Italy - Unis, Czech Republik - Blumenbecker, Czech Republik - Tower Automotive, Italy - Bildungswerkstatt ggmbh, Germany - VEMAS, Germany - Euroregionala IHM, Poland Zawartość Szkolenia Minos : moduły 1 8 (podręczniki, ćwiczenia i rozwiązania do ćwiczeń dla): Podstawy/ Kompetencje międzykulturowe, zarządzenie projektem/ Fluidyka / Napędy Elektryczne i Sterowanie / Elementy Mechatroniki/ Systemy i Funkcje Mechatroniki/ Logistyka, Teleserwis, Bezpieczeństwo/ Zdalne Zarządzanie, Diagnostyka Minos **: moduły 9 12 (podręczniki, ćwiczenia i rozwiązania do ćwiczeń dla): Szybkie Prototypowanie / Robotyka/ Migracja/ Interfejsy Wszystkie moduły dostępne są w następujących językach: Polski, Angielski, Hiszpański, Włoski, Czeski, Węgierski i Niemiecki W celu uzyskania dodatkowych informacji proszę się skontaktować z Technical University Chemnitz Dr. Ing. Andreas Hirsch Reichenhainer Straße 70, Chemnitz Tel.: + 49(0) Fax.: + 49(0) wzm@mb.tu-chemnitz.de Internet: 2

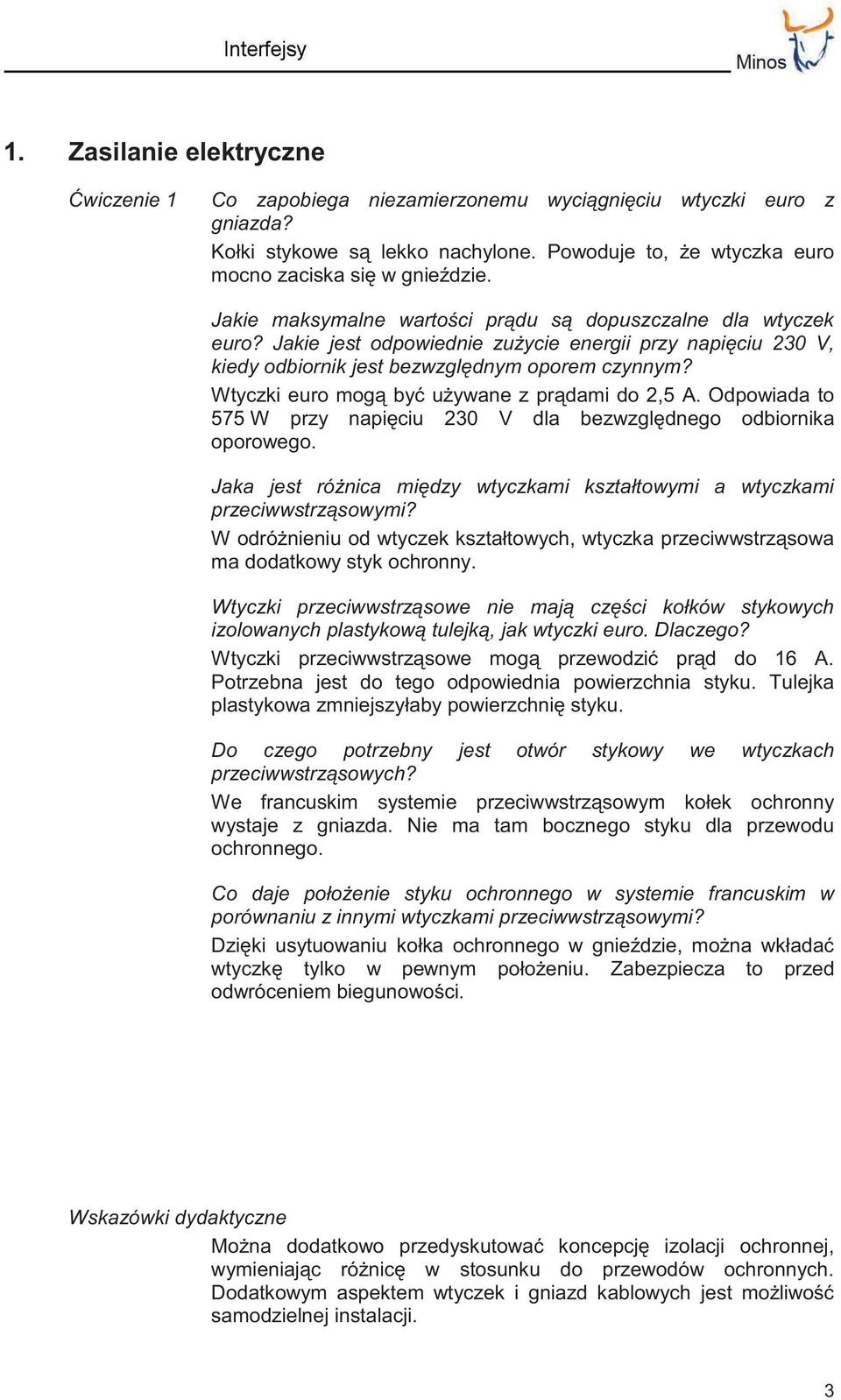

4 1. Zasilanie elektryczne Ćwiczenie 1 Co zapobiega niezamierzonemu wyciągnięciu wtyczki euro z gniazda? Kołki stykowe są lekko nachylone. Powoduje to, że wtyczka euro mocno zaciska się w gnieździe. Jakie maksymalne wartości prądu są dopuszczalne dla wtyczek euro? Jakie jest odpowiednie zużycie energii przy napięciu 230 V, kiedy odbiornik jest bezwzględnym oporem czynnym? Wtyczki euro mogą być używane z prądami do 2,5 A. Odpowiada to 575 W przy napięciu 230 V dla bezwzględnego odbiornika oporowego. Jaka jest różnica między wtyczkami kształtowymi a wtyczkami przeciwwstrząsowymi? W odróżnieniu od wtyczek kształtowych, wtyczka przeciwwstrząsowa ma dodatkowy styk ochronny. Wtyczki przeciwwstrząsowe nie mają części kołków stykowych izolowanych plastykową tulejką, jak wtyczki euro. Dlaczego? Wtyczki przeciwwstrząsowe mogą przewodzić prąd do 16 A. Potrzebna jest do tego odpowiednia powierzchnia styku. Tulejka plastykowa zmniejszyłaby powierzchnię styku. Do czego potrzebny jest otwór stykowy we wtyczkach przeciwwstrząsowych? We francuskim systemie przeciwwstrząsowym kołek ochronny wystaje z gniazda. Nie ma tam bocznego styku dla przewodu ochronnego. Co daje położenie styku ochronnego w systemie francuskim w porównaniu z innymi wtyczkami przeciwwstrząsowymi? Dzięki usytuowaniu kołka ochronnego w gnieździe, można wkładać wtyczkę tylko w pewnym położeniu. Zabezpiecza to przed odwróceniem biegunowości. Można dodatkowo przedyskutować koncepcję izolacji ochronnej, wymieniając różnicę w stosunku do przewodów ochronnych. Dodatkowym aspektem wtyczek i gniazd kablowych jest możliwość samodzielnej instalacji. 3

5 Ćwiczenie 2 Dlaczego wtyczki w Wielkiej Brytanii są zawsze wyposażone w styki ochronne? W Wielkiej Brytanii przewody gniazd są zabezpieczone bezpiecznikami na stosunkowo duże prądy. W przypadku awarii wartości te mogą być zbyt wysokie dla niektórych urządzeń. Ochrona wtyczki umożliwia niższe wartości prądu, co zabezpiecza urządzenie przed uszkodzeniem. Jakie wartości mają bezpieczniki topikowe w Wielkiej Brytanii? Zwykłe wartości zabezpieczeń to 3 A, 5 A i 13 A. Dlaczego w Szwajcarii możliwe jest używanie wtyczek euro, ale nie wtyczek kształtowych? Średnica kołków stykowych we wtyczkach kształtowych wynosi 4,8 mm, a we wtyczkach euro tylko 4 mm. W systemie szwajcarskim można używać tylko styków o średnicy 4 mm. Jak są zabezpieczone przed odwróceniem biegunowości wtyczki dwukołkowe w USA? We wtyczkach dwukołkowych jeden ze styków, a mianowicie kołek przewodu zerowego, jest trochę grubszy niż drugi kołek. Dlaczego oba płaskie styki wtyczek trzykołkowych w USA mają tę samą grubość, inaczej niż wtyczki dwukołkowe? Wtyczki trzykołkowe są już zabezpieczone przed odwróceniem biegunowości przez trzeci styk ochronny. Adaptery umożliwiają użycie wtyczek z gniazdami innych systemów. Czego nie można osiągnąć za pomocą prostych adapterów? Proste adaptery nie mogą transformować napięcia podanego do gniazda. Można dodatkowo omówić normę IEC oraz zalety i wady systemów w różnych krajach. Należy zademonstrować działanie nakładek ochronnych, które zapobiegają dotknięciu styków. 4

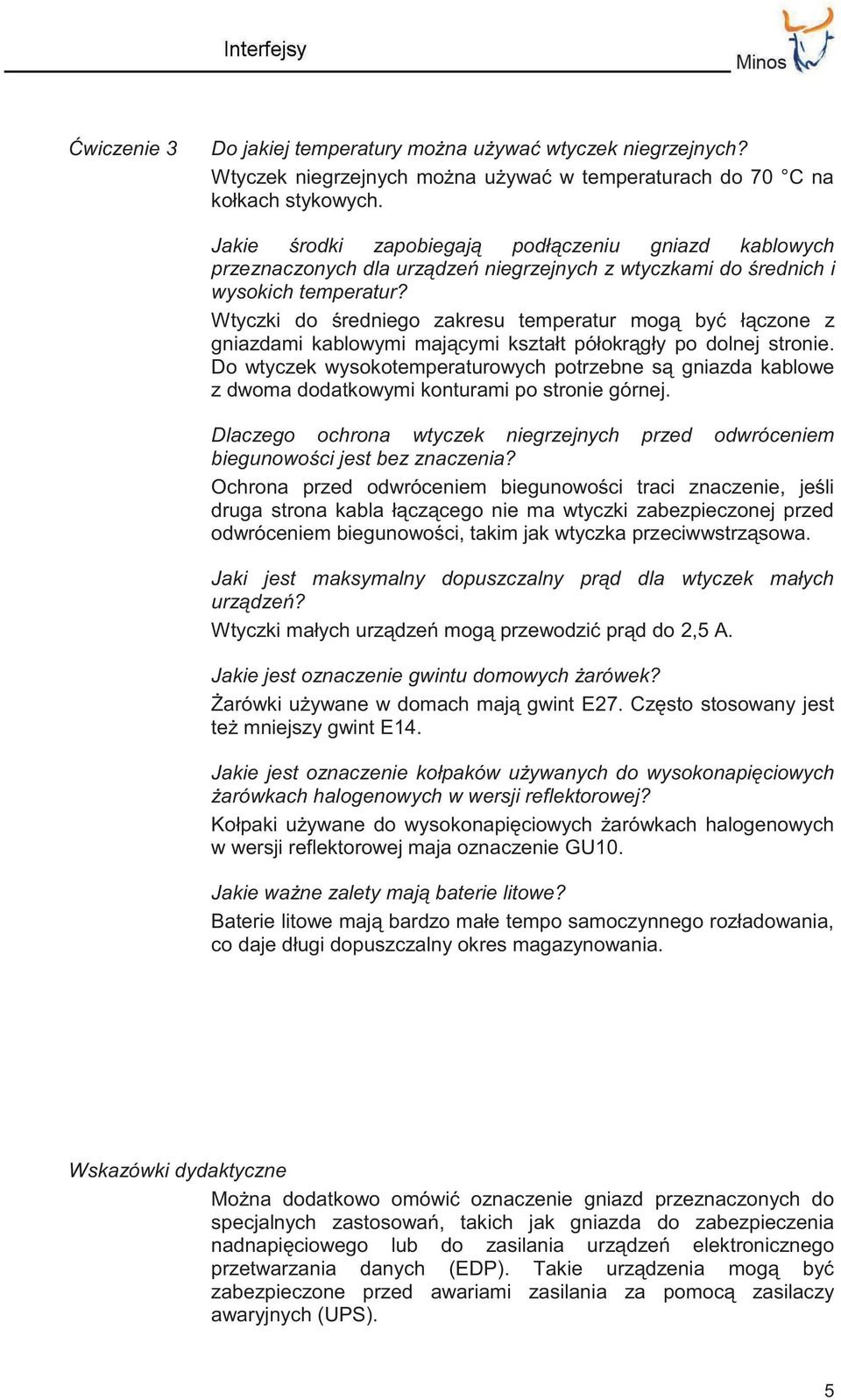

6 Ćwiczenie 3 Do jakiej temperatury można używać wtyczek niegrzejnych? Wtyczek niegrzejnych można używać w temperaturach do 70 C na kołkach stykowych. Jakie środki zapobiegają podłączeniu gniazd kablowych przeznaczonych dla urządzeń niegrzejnych z wtyczkami do średnich i wysokich temperatur? Wtyczki do średniego zakresu temperatur mogą być łączone z gniazdami kablowymi mającymi kształt półokrągły po dolnej stronie. Do wtyczek wysokotemperaturowych potrzebne są gniazda kablowe z dwoma dodatkowymi konturami po stronie górnej. Dlaczego ochrona wtyczek niegrzejnych przed odwróceniem biegunowości jest bez znaczenia? Ochrona przed odwróceniem biegunowości traci znaczenie, jeśli druga strona kabla łączącego nie ma wtyczki zabezpieczonej przed odwróceniem biegunowości, takim jak wtyczka przeciwwstrząsowa. Jaki jest maksymalny dopuszczalny prąd dla wtyczek małych urządzeń? Wtyczki małych urządzeń mogą przewodzić prąd do 2,5 A. Jakie jest oznaczenie gwintu domowych żarówek? Żarówki używane w domach mają gwint E27. Często stosowany jest też mniejszy gwint E14. Jakie jest oznaczenie kołpaków używanych do wysokonapięciowych żarówkach halogenowych w wersji reflektorowej? Kołpaki używane do wysokonapięciowych żarówkach halogenowych w wersji reflektorowej maja oznaczenie GU10. Jakie ważne zalety mają baterie litowe? Baterie litowe mają bardzo małe tempo samoczynnego rozładowania, co daje długi dopuszczalny okres magazynowania. Można dodatkowo omówić oznaczenie gniazd przeznaczonych do specjalnych zastosowań, takich jak gniazda do zabezpieczenia nadnapięciowego lub do zasilania urządzeń elektronicznego przetwarzania danych (EDP). Takie urządzenia mogą być zabezpieczone przed awariami zasilania za pomocą zasilaczy awaryjnych (UPS). 5

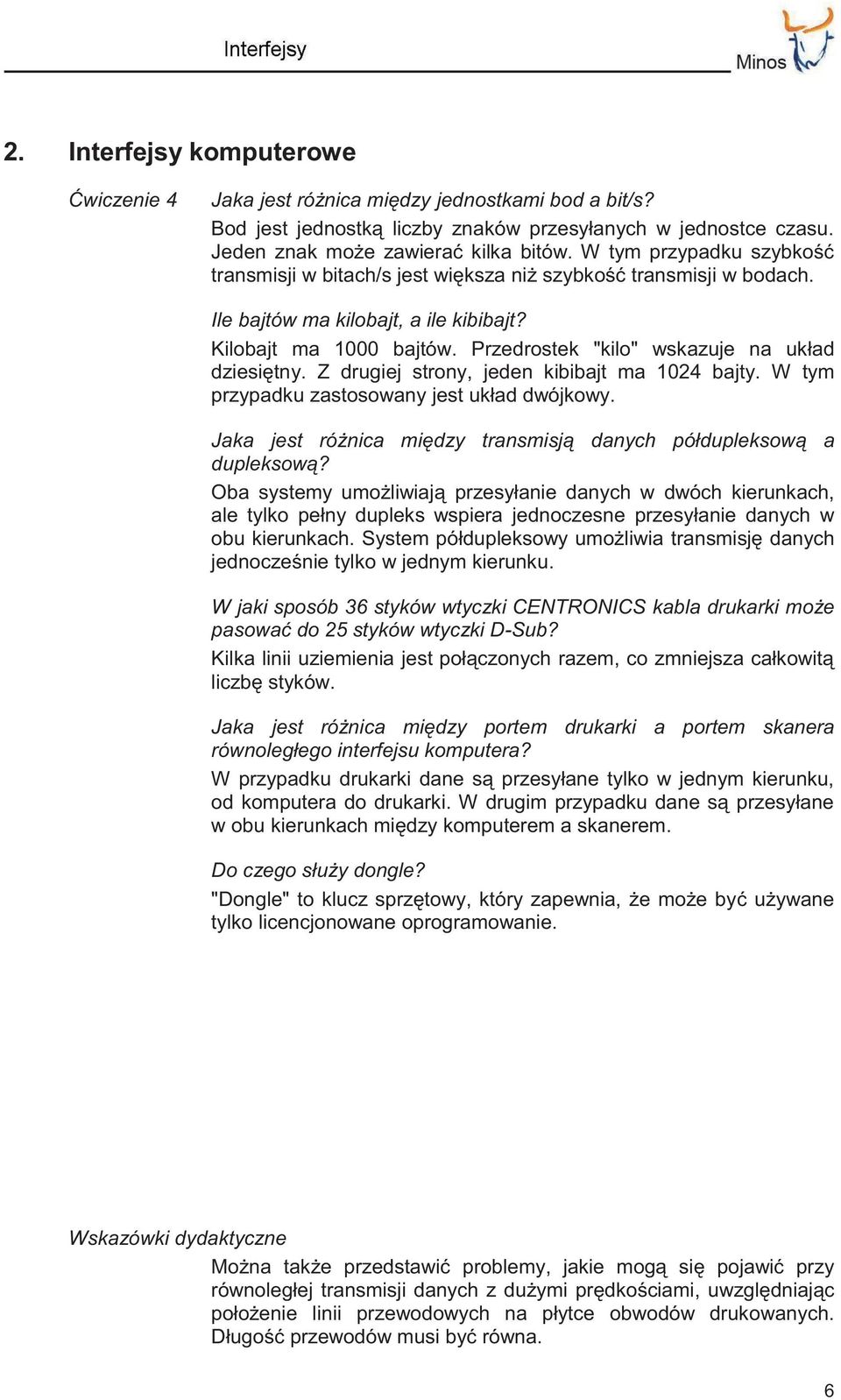

7 2. Interfejsy komputerowe Ćwiczenie 4 Jaka jest różnica między jednostkami bod a bit/s? Bod jest jednostką liczby znaków przesyłanych w jednostce czasu. Jeden znak może zawierać kilka bitów. W tym przypadku szybkość transmisji w bitach/s jest większa niż szybkość transmisji w bodach. Ile bajtów ma kilobajt, a ile kibibajt? Kilobajt ma 1000 bajtów. Przedrostek "kilo" wskazuje na układ dziesiętny. Z drugiej strony, jeden kibibajt ma 1024 bajty. W tym przypadku zastosowany jest układ dwójkowy. Jaka jest różnica między transmisją danych półdupleksową a dupleksową? Oba systemy umożliwiają przesyłanie danych w dwóch kierunkach, ale tylko pełny dupleks wspiera jednoczesne przesyłanie danych w obu kierunkach. System półdupleksowy umożliwia transmisję danych jednocześnie tylko w jednym kierunku. W jaki sposób 36 styków wtyczki CENTRONICS kabla drukarki może pasować do 25 styków wtyczki D-Sub? Kilka linii uziemienia jest połączonych razem, co zmniejsza całkowitą liczbę styków. Jaka jest różnica między portem drukarki a portem skanera równoległego interfejsu komputera? W przypadku drukarki dane są przesyłane tylko w jednym kierunku, od komputera do drukarki. W drugim przypadku dane są przesyłane w obu kierunkach między komputerem a skanerem. Do czego służy dongle? "Dongle" to klucz sprzętowy, który zapewnia, że może być używane tylko licencjonowane oprogramowanie. Można także przedstawić problemy, jakie mogą się pojawić przy równoległej transmisji danych z dużymi prędkościami, uwzględniając położenie linii przewodowych na płytce obwodów drukowanych. Długość przewodów musi być równa. 6

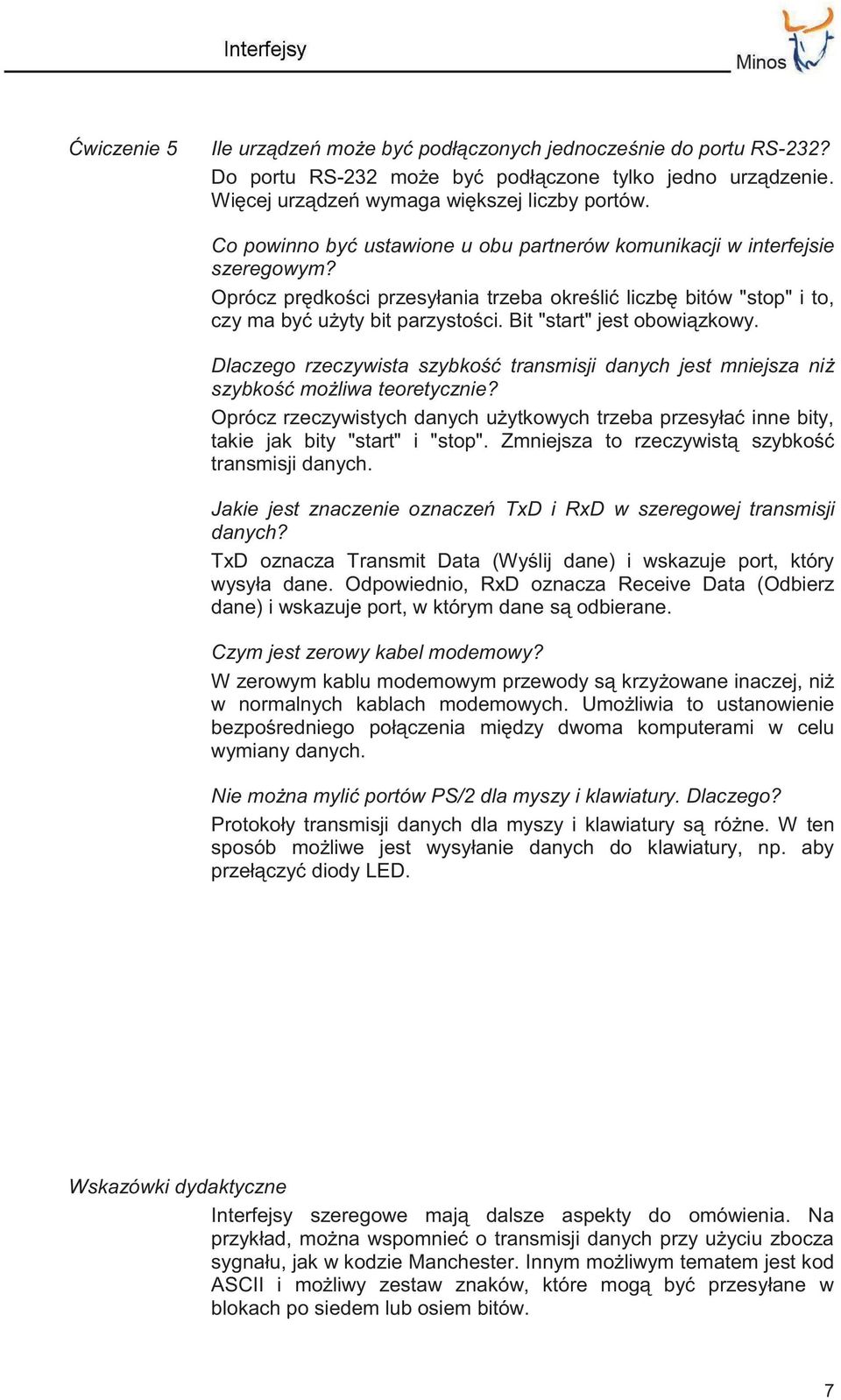

8 Ćwiczenie 5 Ile urządzeń może być podłączonych jednocześnie do portu RS-232? Do portu RS-232 może być podłączone tylko jedno urządzenie. Więcej urządzeń wymaga większej liczby portów. Co powinno być ustawione u obu partnerów komunikacji w interfejsie szeregowym? Oprócz prędkości przesyłania trzeba określić liczbę bitów "stop" i to, czy ma być użyty bit parzystości. Bit "start" jest obowiązkowy. Dlaczego rzeczywista szybkość transmisji danych jest mniejsza niż szybkość możliwa teoretycznie? Oprócz rzeczywistych danych użytkowych trzeba przesyłać inne bity, takie jak bity "start" i "stop". Zmniejsza to rzeczywistą szybkość transmisji danych. Jakie jest znaczenie oznaczeń TxD i RxD w szeregowej transmisji danych? TxD oznacza Transmit Data (Wyślij dane) i wskazuje port, który wysyła dane. Odpowiednio, RxD oznacza Receive Data (Odbierz dane) i wskazuje port, w którym dane są odbierane. Czym jest zerowy kabel modemowy? W zerowym kablu modemowym przewody są krzyżowane inaczej, niż w normalnych kablach modemowych. Umożliwia to ustanowienie bezpośredniego połączenia między dwoma komputerami w celu wymiany danych. Nie można mylić portów PS/2 dla myszy i klawiatury. Dlaczego? Protokoły transmisji danych dla myszy i klawiatury są różne. W ten sposób możliwe jest wysyłanie danych do klawiatury, np. aby przełączyć diody LED. Interfejsy szeregowe mają dalsze aspekty do omówienia. Na przykład, można wspomnieć o transmisji danych przy użyciu zbocza sygnału, jak w kodzie Manchester. Innym możliwym tematem jest kod ASCII i możliwy zestaw znaków, które mogą być przesyłane w blokach po siedem lub osiem bitów. 7

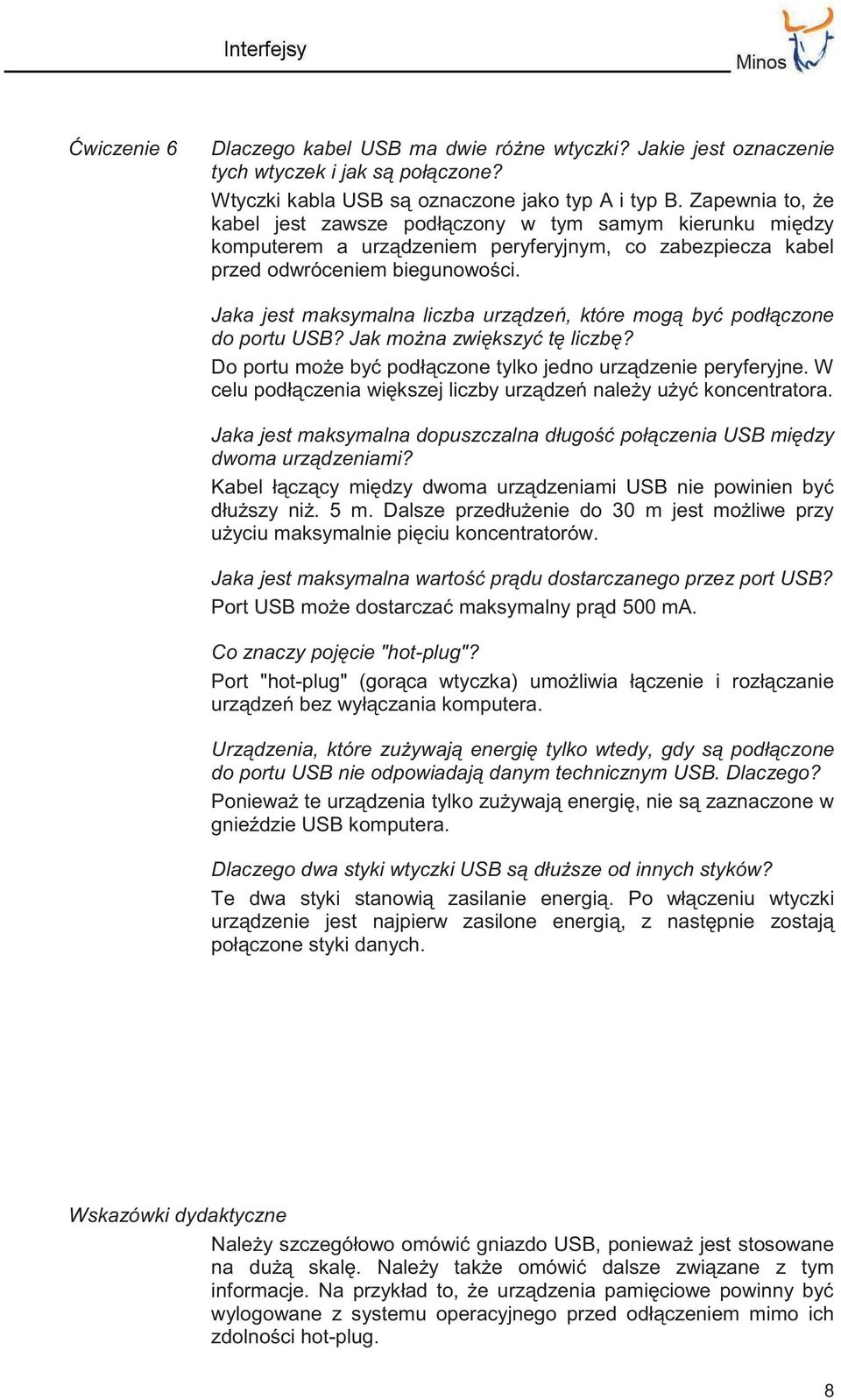

9 Ćwiczenie 6 Dlaczego kabel USB ma dwie różne wtyczki? Jakie jest oznaczenie tych wtyczek i jak są połączone? Wtyczki kabla USB są oznaczone jako typ A i typ B. Zapewnia to, że kabel jest zawsze podłączony w tym samym kierunku między komputerem a urządzeniem peryferyjnym, co zabezpiecza kabel przed odwróceniem biegunowości. Jaka jest maksymalna liczba urządzeń, które mogą być podłączone do portu USB? Jak można zwiększyć tę liczbę? Do portu może być podłączone tylko jedno urządzenie peryferyjne. W celu podłączenia większej liczby urządzeń należy użyć koncentratora. Jaka jest maksymalna dopuszczalna długość połączenia USB między dwoma urządzeniami? Kabel łączący między dwoma urządzeniami USB nie powinien być dłuższy niż. 5 m. Dalsze przedłużenie do 30 m jest możliwe przy użyciu maksymalnie pięciu koncentratorów. Jaka jest maksymalna wartość prądu dostarczanego przez port USB? Port USB może dostarczać maksymalny prąd 500 ma. Co znaczy pojęcie "hot-plug"? Port "hot-plug" (gorąca wtyczka) umożliwia łączenie i rozłączanie urządzeń bez wyłączania komputera. Urządzenia, które zużywają energię tylko wtedy, gdy są podłączone do portu USB nie odpowiadają danym technicznym USB. Dlaczego? Ponieważ te urządzenia tylko zużywają energię, nie są zaznaczone w gnieździe USB komputera. Dlaczego dwa styki wtyczki USB są dłuższe od innych styków? Te dwa styki stanowią zasilanie energią. Po włączeniu wtyczki urządzenie jest najpierw zasilone energią, z następnie zostają połączone styki danych. Należy szczegółowo omówić gniazdo USB, ponieważ jest stosowane na dużą skalę. Należy także omówić dalsze związane z tym informacje. Na przykład to, że urządzenia pamięciowe powinny być wylogowane z systemu operacyjnego przed odłączeniem mimo ich zdolności hot-plug. 8

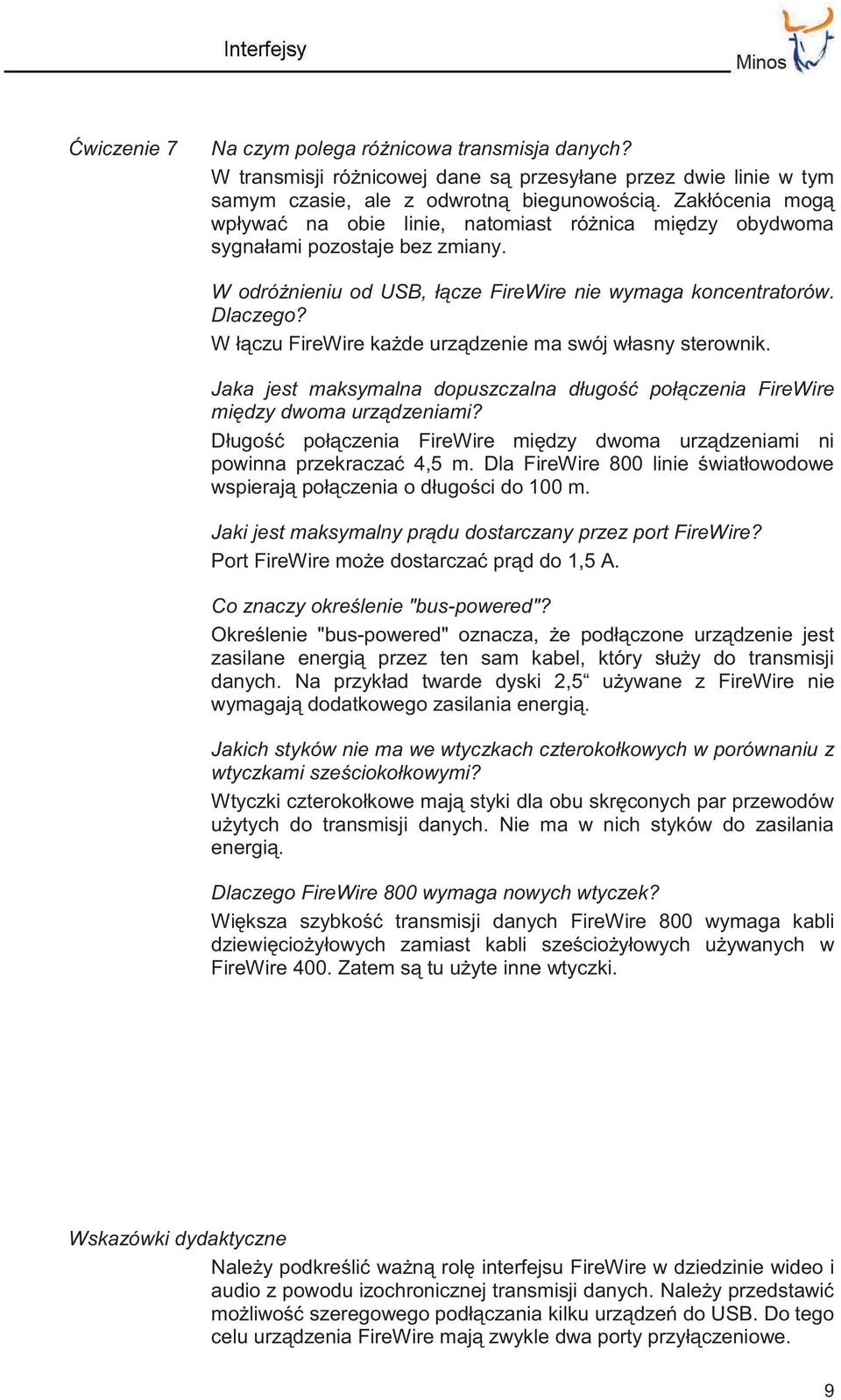

10 Ćwiczenie 7 Na czym polega różnicowa transmisja danych? W transmisji różnicowej dane są przesyłane przez dwie linie w tym samym czasie, ale z odwrotną biegunowością. Zakłócenia mogą wpływać na obie linie, natomiast różnica między obydwoma sygnałami pozostaje bez zmiany. W odróżnieniu od USB, łącze FireWire nie wymaga koncentratorów. Dlaczego? W łączu FireWire każde urządzenie ma swój własny sterownik. Jaka jest maksymalna dopuszczalna długość połączenia FireWire między dwoma urządzeniami? Długość połączenia FireWire między dwoma urządzeniami ni powinna przekraczać 4,5 m. Dla FireWire 800 linie światłowodowe wspierają połączenia o długości do 100 m. Jaki jest maksymalny prądu dostarczany przez port FireWire? Port FireWire może dostarczać prąd do 1,5 A. Co znaczy określenie "bus-powered"? Określenie "bus-powered" oznacza, że podłączone urządzenie jest zasilane energią przez ten sam kabel, który służy do transmisji danych. Na przykład twarde dyski 2,5 używane z FireWire nie wymagają dodatkowego zasilania energią. Jakich styków nie ma we wtyczkach czterokołkowych w porównaniu z wtyczkami sześciokołkowymi? Wtyczki czterokołkowe mają styki dla obu skręconych par przewodów użytych do transmisji danych. Nie ma w nich styków do zasilania energią. Dlaczego FireWire 800 wymaga nowych wtyczek? Większa szybkość transmisji danych FireWire 800 wymaga kabli dziewięciożyłowych zamiast kabli sześciożyłowych używanych w FireWire 400. Zatem są tu użyte inne wtyczki. Należy podkreślić ważną rolę interfejsu FireWire w dziedzinie wideo i audio z powodu izochronicznej transmisji danych. Należy przedstawić możliwość szeregowego podłączania kilku urządzeń do USB. Do tego celu urządzenia FireWire mają zwykle dwa porty przyłączeniowe. 9

Mechatronika. Modu 12: Interfejsy. wiczenia. (pomys ) dr Gabriele Neugebauer mgr in. Matthias Römer Neugebauer und Partner OHG Niemcy

Mechatronika. Modu 12: Interfejsy. wiczenia. (pomys ) dr Gabriele Neugebauer mgr in. Matthias Römer Neugebauer und Partner OHG Niemcy Mechatronika Modu 12: Interfejsy wiczenia (pomys ) dr Gabriele Neugebauer mgr in. Matthias Römer Neugebauer und Partner OHG Niemcy Europejski Projekt transferu innowacji dla dodatkowej kwalifikacji Mechatronika
