1 Instrukcja obsługi termometru THERMOFOCUS Model 0800H5 Wstęp Thermofocus jest pierwszym na świecie termometrem bezdotykowym: aby zmierzyć temperaturę ciała należy skierować go w stronę środka czoła w odległości wyznaczonej przez wysokiej klasy optyczny system namierzania. Thermofocus jest: - higieniczny: nigdy nie występuje kontakt z ciałem pacjenta, nie potrzebna jest dezynfekcja i nie wymaga wymiany kosztownych, jednorazowych nakładek; - komfortowy: jako, że Thermofocus jest nieinwazyjny, nie ma konieczności budzenia pacjenta lub jakiejkolwiek interakcji z nim; - precyzyjny: wykrywa temperaturę ciała z dużą precyzją oraz powtarzalnością; - unikalny: używając termometru Thermofocus użytkownik może być pewien, że posiada pełną kontrolę nad wszystkimi pomiarami dokonywanymi w szpitalu. OSTRZEŻENIE! PRZED UŻYCIEM TERMOMETRU NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI 1. Thermofocus jest wyjątkowo precyzyjny, czuły i łatwy w użyciu. Aby pominąć niepoprawne pomiary, należy używać Thermofocus zgodnie z tą instrukcją obsługi. 2. Thermofocus należy używać w pomieszczeniu bez przeciągów o stałej temperaturze pomiędzy 16 st. C a 40 st. C. 3. Jeśli termometr jest przenoszony między pomieszczeniami o równych temperaturach, należy użyć MSSK (Manualny Szybki System Kalibracji), aby skalibrować termometr do temperatury urządzenia przed przystąpieniem do używania go. Więcej informacji na ten temat znajduje się na stronie Nie należy używać termometru do pomiaru temperatury na spoconym czole, ponieważ może to mieć wpływ na dokładność pomiaru (rys. 4). Przeczytaj w tym celu odpowiedni rozdział. 5. Unikaj mierzenia temperatury w obecności przeciągów i odczekaj kilka minut przed mierzeniem temperatury, jeśli pacjent: - jest wyczerpany; - przebywał w przeciągu albo w miejscu, gdzie temperatura znacznie różni się od tej, która panuje obecnie (rys. 8); - miał niedawno zdjęty zimny kompres na czole; - nosił niedawno kapelusz bądź chustę; 1

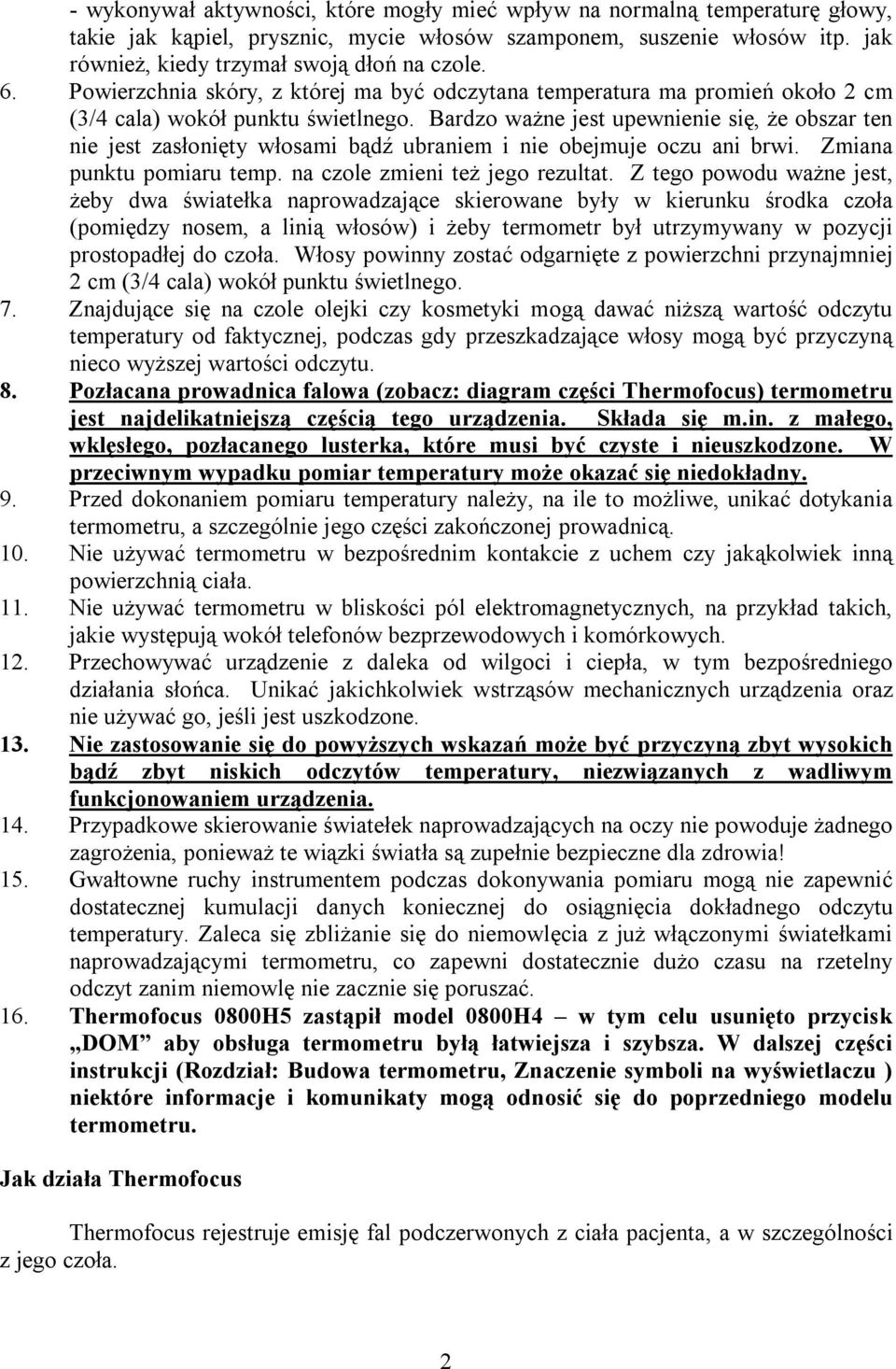

2 - wykonywał aktywności, które mogły mieć wpływ na normalną temperaturę głowy, takie jak kąpiel, prysznic, mycie włosów szamponem, suszenie włosów itp. jak również, kiedy trzymał swoją dłoń na czole. 6. Powierzchnia skóry, z której ma być odczytana temperatura ma promień około 2 cm (3/4 cala) wokół punktu świetlnego. Bardzo ważne jest upewnienie się, że obszar ten nie jest zasłonięty włosami bądź ubraniem i nie obejmuje oczu ani brwi. Zmiana punktu pomiaru temp. na czole zmieni też jego rezultat. Z tego powodu ważne jest, żeby dwa światełka naprowadzające skierowane były w kierunku środka czoła (pomiędzy nosem, a linią włosów) i żeby termometr był utrzymywany w pozycji prostopadłej do czoła. Włosy powinny zostać odgarnięte z powierzchni przynajmniej 2 cm (3/4 cala) wokół punktu świetlnego. 7. Znajdujące się na czole olejki czy kosmetyki mogą dawać niższą wartość odczytu temperatury od faktycznej, podczas gdy przeszkadzające włosy mogą być przyczyną nieco wyższej wartości odczytu. 8. Pozłacana prowadnica falowa (zobacz: diagram części Thermofocus) termometru jest najdelikatniejszą częścią tego urządzenia. Składa się m.in. z małego, wklęsłego, pozłacanego lusterka, które musi być czyste i nieuszkodzone. W przeciwnym wypadku pomiar temperatury może okazać się niedokładny. 9. Przed dokonaniem pomiaru temperatury należy, na ile to możliwe, unikać dotykania termometru, a szczególnie jego części zakończonej prowadnicą. 10. Nie używać termometru w bezpośrednim kontakcie z uchem czy jakąkolwiek inną powierzchnią ciała. 11. Nie używać termometru w bliskości pól elektromagnetycznych, na przykład takich, jakie występują wokół telefonów bezprzewodowych i komórkowych. 12. Przechowywać urządzenie z daleka od wilgoci i ciepła, w tym bezpośredniego działania słońca. Unikać jakichkolwiek wstrząsów mechanicznych urządzenia oraz nie używać go, jeśli jest uszkodzone. 13. Nie zastosowanie się do powyższych wskazań może być przyczyną zbyt wysokich bądź zbyt niskich odczytów temperatury, niezwiązanych z wadliwym funkcjonowaniem urządzenia. 14. Przypadkowe skierowanie światełek naprowadzających na oczy nie powoduje żadnego zagrożenia, ponieważ te wiązki światła są zupełnie bezpieczne dla zdrowia! 15. Gwałtowne ruchy instrumentem podczas dokonywania pomiaru mogą nie zapewnić dostatecznej kumulacji danych koniecznej do osiągnięcia dokładnego odczytu temperatury. Zaleca się zbliżanie się do niemowlęcia z już włączonymi światełkami naprowadzającymi termometru, co zapewni dostatecznie dużo czasu na rzetelny odczyt zanim niemowlę nie zacznie się poruszać. 16. Thermofocus 0800H5 zastąpił model 0800H4 w tym celu usunięto przycisk DOM aby obsługa termometru byłą łatwiejsza i szybsza. W dalszej części instrukcji (Rozdział: Budowa termometru, Znaczenie symboli na wyświetlaczu ) niektóre informacje i komunikaty mogą odnosić się do poprzedniego modelu termometru. Jak działa Thermofocus Thermofocus rejestruje emisję fal podczerwonych z ciała pacjenta, a w szczególności z jego czoła. 2

3 Czoło stanowi najlepszą częścią ciała do pomiaru temperatury, ponieważ zasilane jest arterią skroniową otrzymującą krew od aorty i tętnicy szyjnej zapewniających znaczny przepływ krwi. Poza tym czoło jest jedyną częścią ciała położona blisko mózgu, która nie jest pokryta włosami. Mózg jest najważniejszą i najbardziej delikatną częścią ciała, a jednocześnie najbardziej podatną na uszkodzenie pod wpływem wysokiej temperatury. Poza tym, głowa jest główną częścią ciała modyfikującą jego temperaturę w przypadku występowania gorączki, zarówno rosnącej jak i obniżającej się. Podczas każdego pomiaru Thermofocus wykonuje w czasie każdej jednej setnej sekundy sekwencję 125 odczytów, które następnie zostają wzmacniane i wyliczona przez zaawansowany technicznie mikroprocesor (z uwzględnieniem temperatury otoczenia) aż do chwili pojawienia się na wyświetlaczu właściwej temperatury ciała. Należy uświadomić sobie, że nie istnieje normalna temperatura ciała dotycząca wszystkich. Każda osoba charakteryzuje się swoją własną temperaturą, która zmienia się nie tylko w ciągu dnia, ale również w powiązaniu z określonymi aktywnościami fizycznymi wykonywanymi przez daną osobę (na przykład płaczące niemowlę). Poza tym temperatura ciała poszczególnych osób może nie być taka sama w różnych częściach ciała. Może mieć na nią także wpływ temperatura otoczenia i inne czynniki zewnętrzne zależne od sposobu pomiaru. Do tej pory, wszystkie znane metody pomiaru temperatury stanowiły dla pacjenta pewną niedogodność stanowiącą szczególny problem dla matki zdecydowanej poznać temperaturę jej dziecka, ale obawiającą się urażenia go czy spowodowania stresu. Dlatego też podczas używania przycisku TWARZ, wewnętrzne oprogramowanie Thermofocus automatycznie dostosowuje temperaturę w celu zapewnienia odczytu skorelowanego w przybliżeniu do temperatury jamy ustnej. Dla konkretnych preferencji można także zmienić ustawienie z temperatury jamy ustnej na temperaturę odbytu. Uwaga: kiedy urządzenie ustawione jest na pomiar temperatury odbytu, wyświetlona wartość temperatury będzie o około 0,6 0 C (1,0 0 F) wyższa niż przy ustawieniu na pomiar oralny. Informacje te można znaleźć w odpowiednim rozdziale. Normalna temperatura, mierzona z czoła zdrowej osoby za pomocą Thermofocus waha się pomiędzy 35 0 C (95 0 F) a 37,5 0 C (100,4 0 F), a w przypadku osoby dorosłej może wynosić poniżej 35 0 C (95 0 F). 3

4 1. Sensor (na końcu prowadnicy falowej) 2. Światełko kierunkowe 3. Przycisk TWARZ 4. Przycisk ŻARÓWKA 5. Wyświetlacz LCD 6. Przycisk DOM 7. Końcówka 8. Prowadnica falowa 9. Kapturek ochronny 10. Etykieta z numerem seryjnym 11. Klapka baterii 12. Nacisnąć, aby otworzyć 4

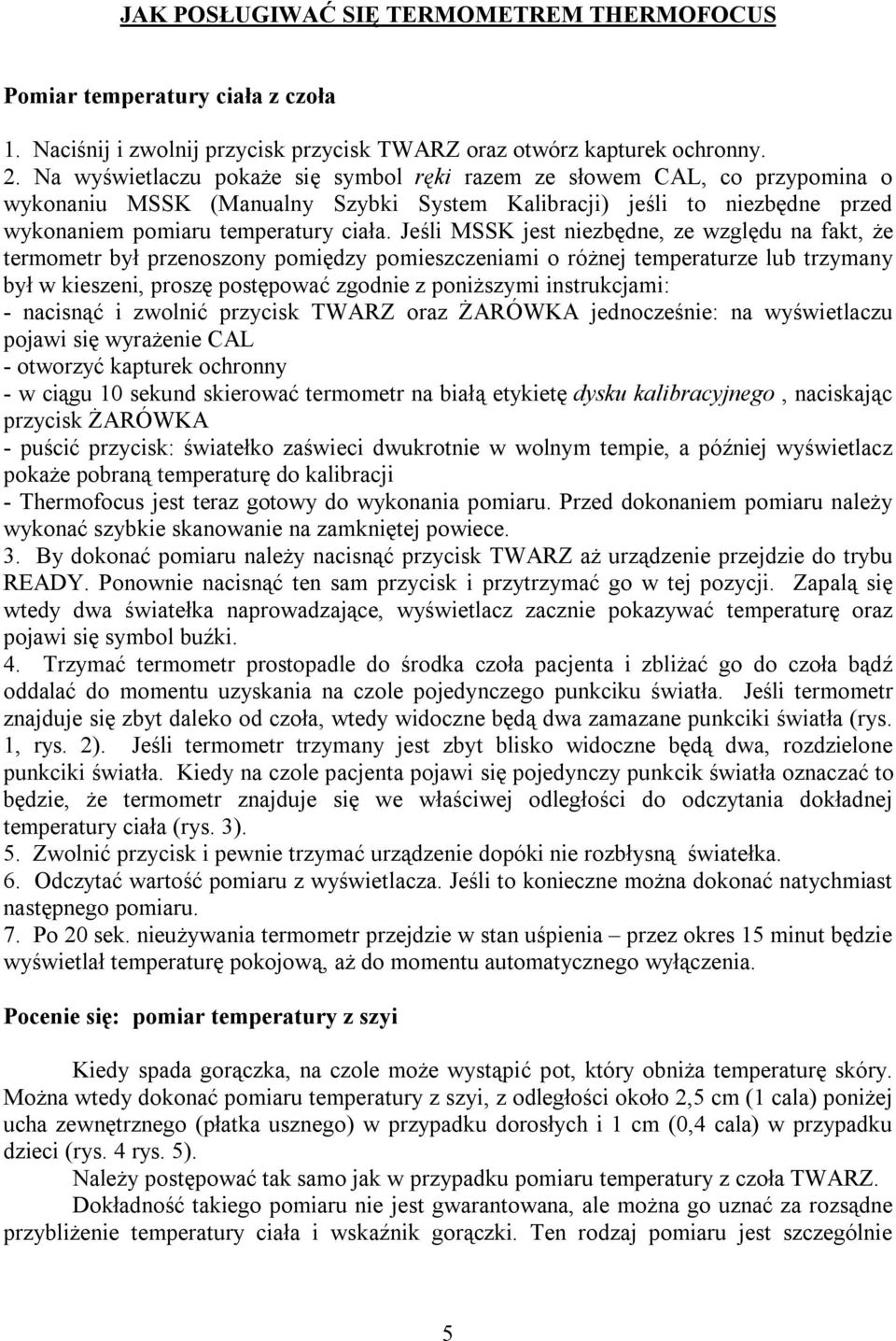

5 JAK POSŁUGIWAĆ SIĘ TERMOMETREM THERMOFOCUS Pomiar temperatury ciała z czoła 1. Naciśnij i zwolnij przycisk przycisk TWARZ oraz otwórz kapturek ochronny. 2. Na wyświetlaczu pokaże się symbol ręki razem ze słowem CAL, co przypomina o wykonaniu MSSK (Manualny Szybki System Kalibracji) jeśli to niezbędne przed wykonaniem pomiaru temperatury ciała. Jeśli MSSK jest niezbędne, ze względu na fakt, że termometr był przenoszony pomiędzy pomieszczeniami o różnej temperaturze lub trzymany był w kieszeni, proszę postępować zgodnie z poniższymi instrukcjami: - nacisnąć i zwolnić przycisk TWARZ oraz ŻARÓWKA jednocześnie: na wyświetlaczu pojawi się wyrażenie CAL - otworzyć kapturek ochronny - w ciągu 10 sekund skierować termometr na białą etykietę dysku kalibracyjnego, naciskając przycisk ŻARÓWKA - puścić przycisk: światełko zaświeci dwukrotnie w wolnym tempie, a później wyświetlacz pokaże pobraną temperaturę do kalibracji - Thermofocus jest teraz gotowy do wykonania pomiaru. Przed dokonaniem pomiaru należy wykonać szybkie skanowanie na zamkniętej powiece. 3. By dokonać pomiaru należy nacisnąć przycisk TWARZ aż urządzenie przejdzie do trybu READY. Ponownie nacisnąć ten sam przycisk i przytrzymać go w tej pozycji. Zapalą się wtedy dwa światełka naprowadzające, wyświetlacz zacznie pokazywać temperaturę oraz pojawi się symbol buźki. 4. Trzymać termometr prostopadle do środka czoła pacjenta i zbliżać go do czoła bądź oddalać do momentu uzyskania na czole pojedynczego punkciku światła. Jeśli termometr znajduje się zbyt daleko od czoła, wtedy widoczne będą dwa zamazane punkciki światła (rys. 1, rys. 2). Jeśli termometr trzymany jest zbyt blisko widoczne będą dwa, rozdzielone punkciki światła. Kiedy na czole pacjenta pojawi się pojedynczy punkcik światła oznaczać to będzie, że termometr znajduje się we właściwej odległości do odczytania dokładnej temperatury ciała (rys. 3). 5. Zwolnić przycisk i pewnie trzymać urządzenie dopóki nie rozbłysną światełka. 6. Odczytać wartość pomiaru z wyświetlacza. Jeśli to konieczne można dokonać natychmiast następnego pomiaru. 7. Po 20 sek. nieużywania termometr przejdzie w stan uśpienia przez okres 15 minut będzie wyświetlał temperaturę pokojową, aż do momentu automatycznego wyłączenia. Pocenie się: pomiar temperatury z szyi Kiedy spada gorączka, na czole może wystąpić pot, który obniża temperaturę skóry. Można wtedy dokonać pomiaru temperatury z szyi, z odległości około 2,5 cm (1 cala) poniżej ucha zewnętrznego (płatka usznego) w przypadku dorosłych i 1 cm (0,4 cala) w przypadku dzieci (rys. 4 rys. 5). Należy postępować tak samo jak w przypadku pomiaru temperatury z czoła TWARZ. Dokładność takiego pomiaru nie jest gwarantowana, ale można go uznać za rozsądne przybliżenie temperatury ciała i wskaźnik gorączki. Ten rodzaj pomiaru jest szczególnie 5

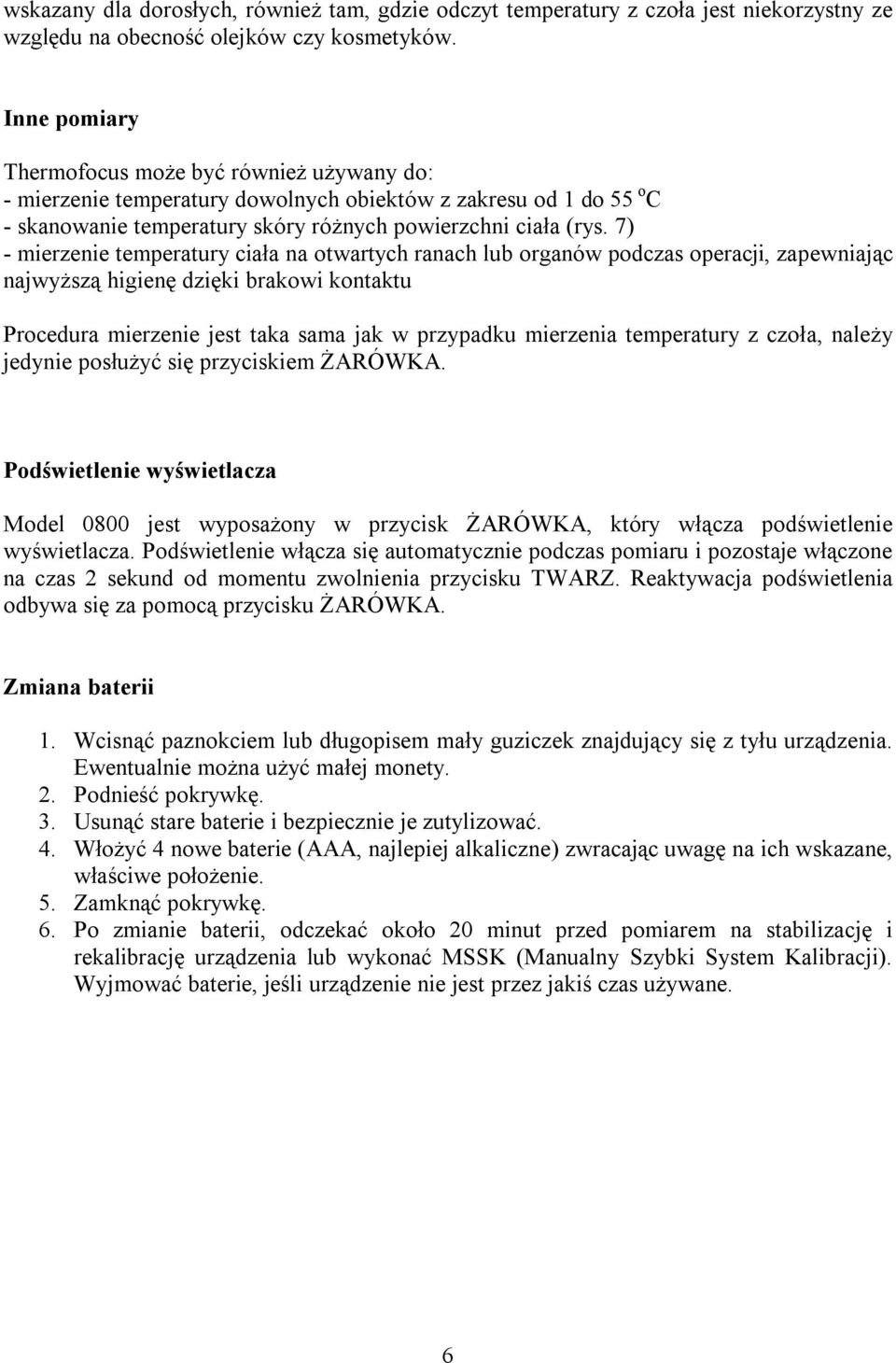

6 wskazany dla dorosłych, również tam, gdzie odczyt temperatury z czoła jest niekorzystny ze względu na obecność olejków czy kosmetyków. Inne pomiary Thermofocus może być również używany do: - mierzenie temperatury dowolnych obiektów z zakresu od 1 do 55 o C - skanowanie temperatury skóry różnych powierzchni ciała (rys. 7) - mierzenie temperatury ciała na otwartych ranach lub organów podczas operacji, zapewniając najwyższą higienę dzięki brakowi kontaktu Procedura mierzenie jest taka sama jak w przypadku mierzenia temperatury z czoła, należy jedynie posłużyć się przyciskiem ŻARÓWKA. Podświetlenie wyświetlacza Model 0800 jest wyposażony w przycisk ŻARÓWKA, który włącza podświetlenie wyświetlacza. Podświetlenie włącza się automatycznie podczas pomiaru i pozostaje włączone na czas 2 sekund od momentu zwolnienia przycisku TWARZ. Reaktywacja podświetlenia odbywa się za pomocą przycisku ŻARÓWKA. Zmiana baterii 1. Wcisnąć paznokciem lub długopisem mały guziczek znajdujący się z tyłu urządzenia. Ewentualnie można użyć małej monety. 2. Podnieść pokrywkę. 3. Usunąć stare baterie i bezpiecznie je zutylizować. 4. Włożyć 4 nowe baterie (AAA, najlepiej alkaliczne) zwracając uwagę na ich wskazane, właściwe położenie. 5. Zamknąć pokrywkę. 6. Po zmianie baterii, odczekać około 20 minut przed pomiarem na stabilizację i rekalibrację urządzenia lub wykonać MSSK (Manualny Szybki System Kalibracji). Wyjmować baterie, jeśli urządzenie nie jest przez jakiś czas używane. 6

7 CZYSZCZENIE CZYSZCZENIE POZŁACANEJ PROWADNICY FALOWEJ Zabrania się dotykania tej części palcami czy innymi obiektami, ponieważ jest ona bardzo delikatna. Z tego powodu kiedy termometr nie jest w użyciu, zaleca się jego stałe zabezpieczenie po zamknięciu kapturka ochronnego. Jeśli prowadnica wymaga oczyszczenia, należy zrobić to (delikatnie i bez przyciskania) za pomocą lekko zwilżonego alkoholem gazika. Ruchy czyszczące należy wykonywać w odwrotnym kierunku od sensora ulokowanego na spodzie prowadnicy. Unikać czyszczenia za pomocą innych przedmiotów czy płynów, które mogą zarysować albo w inny sposób uszkodzić prowadnicę. Podczas czyszczenia należy zapobiec dostaniu się nawet minimalnej ilości alkoholu pomiędzy prowadnicę a czujnik. CZYSZCZENIE OBUDOWY TERMOMETRU W tym celu należy użyć ściereczki lekko zwilżonej wodą z mydłem. NIE UŻYWAĆ termometru przez przynajmniej 30 minut po czyszczeniu. Kalibracja temperatury pokojowej Jeśli urządzenie jest zbyt długo używane albo przechowywane w miejscu o zmiennej temperaturze, na wyświetlaczu może pojawić się, w zależności od modelu urządzenia, liczenie od końca (countdown; ang.). Oznacza to, że termometr będzie wymagał czasu na stabilizację i rekalibrację. W tym celu zastosowanie znajdują 3 różne opcje kalibracji: 1. Automatyczny system szybkiej kalibracji (ASSK): Należy odczekać aż odliczanie od końca zakończy się. Jeśli temperatura pokoju jest w dalszym ciągu zmienna lub urządzenie jest wciąż używane, ilość czasu konieczna dla procesu kalibracji będzie ulegała stałej aktualizacji. W rezultacie liczenie od końca również samo się resetuje. Istnieje możliwość pomiaru temperatury podczas odliczania od końca, ale jego dokładność nie jest gwarantowana, szczególnie jeśli temperatura stale wzrasta. Pod koniec odliczania od końca urządzenie jest w stanie dokonywać pomiarów z dostatecznie dobrą precyzją. Podczas pojawiającej się następnie funkcji stanu uśpienia, symbol RE oznaczał będzie, że termometr uległ szybkiej stabilizacji. 2. Manualny system szybkiej kalibracji (MSSK): alternatywnie, można szybko zmierzyć właściwą temperaturę pokoju kiedy termometr znajduje się w stanie uśpienia i jeśli temperatura pokoju mieści się w zakresie od 16 0 C do 40 0 C stosując się do następującej procedury: - nacisnąć i zwolnić przycisk TWARZ oraz ŻARÓWKA jednocześnie: na wyświetlaczu pojawi się wyrażenie CAL - otworzyć kapturek ochronny 7

8 - w ciągu 10 sekund skierować termometr na białą etykietę dysku kalibracyjnego, naciskając przycisk ŻARÓWKA - puścić przycisk: światełko zaświeci dwukrotnie w wolnym tempie, a później wyświetlacz pokaże pobraną temperaturę do kalibracji - Thermofocus jest teraz gotowy do wykonania pomiaru. Termometr jest teraz przygotowany do pomiaru temperatury. Procedura kalibracyjna MSSK może być także zastosowana kiedy nie pojawia się odliczanie od końca i w przypadku potrzeby zmiany pokoi, w których panuje różna temperatura. MSSK przygotowuje termometr do dokładnych pomiarów temperatury. 3. Zwykła kalibracja temperatury pokoju: w celu uzyskania możliwie najlepszego pomiaru należy pozwolić, żeby termometr sam całkowicie się ustabilizował. Może to nastąpić w ciągu minut w zależności od różnicy temperatur. ZMIANA ODCZYTU ZE STOPNI CELSJUSZA ( 0 C) NA FAHRENHEITA ( 0 F); USTAWIENIA TRYBU LEKARSKIEGO/PIELĘGNIARSKIEGO ORAZ ZMIANA OPCJI WŁĄCZONEJ/WYŁĄCZONEJ KLIMATYZACJI W zależności od przeznaczenia termometr można nastawić na następujące funkcje: - odczyt temperatury w stopniach Fahrenheita lub Celsjusza; - ustawienie trybu lekarskiego/pielęgniarskiego(doctor/nurse) - opcje włączonej/wyłączonej klimatyzacji (Air: Yes/Not) Ustawienia Doctor i Nurse : W opcji Doctor (Lekarz) jeśli na wyświetlaczy pojawi się odliczanie, oznacza to że temperatura termometru się zmienia. W celu dokonania pomiaru należy odczekać do końca odliczania bez dotykania urządzenia lub dokonać MSSK na ścianie pomieszczenia. W celu pomiaru temperatury powierzchni (1-55 C)należy użyć przycisku TWARZ. Wyświetlacz pokaże wartość temperatury bądź komunikat Lo.3 jeśli wartość jest niższa niż 34 C lub Hi.2 jeśli temperatura przekracza 40 C. Pomiary te nie są całkowicie dokładne i powinny być traktowane jako wartości orientacyjne. Przy wykorzystaniu termometru do pomiaru temperatury wewnątrz inkubatora należy wykonać MSSK na wewnętrznej ścianie urządzenia: jednocześnie naciskając przycisk TWARZ i ŻARÓWKA przez 10 sek należy otworzyć pokrywę ochronną i włożyć termometr do inkubatora. Naciskając przycisk ŻARÓWKA skierować światło na wewnętrzną ścianę inkubatora. Po zwolnieniu przycisku ŻARÓWKA używając przycisku TWARZ dokonać pomiaru na czole dziecka. Możliwe jest również ustawienie opcji pomiaru temperatury przy włączonej lub wyłączonej klimatyzacji ( Air ) wybór pierwszej opcji ( yes ) powoduje wzrost temperatury o 0,6 C i 8

9 powinien być stosowany tylko w przypadku pomiaru temperatury u pacjentów w pomieszczeniach silnie klimatyzowanych Ustawienia te można zmieniać w następujący sposób: 1. Wcisnąć przycisk ŻARÓWKA i przytrzymać go wciśniętym przez około 8 sekund. Zmiany funkcji na wyświetlaczu będą się zmieniać wyświetlając rotacyjnie następujące kombinacje: 0 C; 0 F; ; nurs, doct, Air: yes, not. 2. Po pojawieniu się żądanej funkcji należy zwolnić przycisk. 3. Wyświetlenie słowa READY oznacza, że termometr jest gotowy do wykonania pomiaru. Za każdym razem można zmieniać tylko jedno ustawienie. Możliwe problemy eksploatacyjne i ich usuwanie 1. Wyświetlacz nie włącza się: - wyczerpane, słabe bądź nieprawidłowo włożone są baterie. Należy natychmiast wymienić je lub prawidłowo włożyć. 2. Dwa jasne punkciki światła widoczne są na czole osoby: - niewłaściwa odległość od urządzenia do czoła pacjenta. Należy termometr zbliżać i oddalać aż uzyska się pojedynczy jasny punkcik światła. 3. Punkcik światła jest trudno zauważalny: - w pokoju panuje za dużo światła albo wyczerpują się baterie. Należy ustawić się tak, żeby rzucać cień na pacjenta bądź wymienić baterie. 4. Pozłacana prowadnica falowa jest uszkodzona albo do termometru dostała się woda: - skontaktować się z serwisem dystrybutora po pomoc. 5. Temperatura wskazywana przez termometr wydaje się zbyt niska: - sprawdzić, czy urządzenie było prawidłowo użytkowane (zobacz: sekcja OSTRZEŻENIA w tej instrukcji); - sprawdzić, czy termometr jest trzymany prawidłowo, prostopadle do czoła pacjenta jak pokazano na rys. 3; - sprawdzić, czy pozłacana prowadnica falowa nie jest brudna bądź uszkodzona. Jeśli jest brudna, należy ją wyczyścić jak opisane zostało we właściwej sekcji tej instrukcji, natomiast jeśli jest uszkodzona należy skontaktować się z dystrybutorem. 6. Temperatura wskazywana przez termometr wydaje się zbyt wysoka: - sprawdzić, czy urządzenie było prawidłowo użytkowane (zobacz: sekcja OSTRZEŻENIA w tej instrukcji); 7. Światełka naprowadzające pozostają stale włączone po zwolnieniu przycisku bądź termometr wydaje się być zacięty czy zamrożony w procesie pomiaru: - zresetować termometr poprzez wyjęcie i ponowne włożenie baterii. 9

10 ZNACZENIE SYMBOLI NA WYŚWIETLACZU SYMBOL POKAZYWANY PRZEZ WYŚWIETLACZ Wyświetlacz baterii podczas normalnego użytkowania. OPIS PROBLEM ROZWIĄZANIE Baterie się wyczerpują. Należy wymienić baterie w najkrótszym możliwym czasie. Wyświetlacz "E.1" oraz symbol baterii lub nie włącza się. Wyświetlacz mruga pokazując na zmianę mierzoną temperaturę oraz symbol "Hi.2". Pomiar dokonywany za pomocą przycisku TWARZ: wyświetlacz mruga pokazując na zmianę temperaturę oraz symbol "Lo.3". Wyświetlacz pokazuje symbol "Hi.4". Baterie są wyczerpane. Obiekt ma bardzo wysoką gorączkę (ponad 40 C F). Jeśli termometr używany jest do pomiaru temperatury z czoła, oznacza to, iż temperatura jest poniżej limitu możliwości Temperatura otoczenia jest zbyt wysoka (ponad 40 C 104 F). Należy wymienić baterie w najkrótszym możliwym czasie. Należy skonsultować się z lekarzem. Należy sprawdzić czy środek przedniej części termometru nie jest zanieczyszczony lub czy termometr nie był użyty do pomiaru temperatury przedmiotu pochodzącego z zimnego pomieszczenia. Przenieść termometr w chłodniejsze miejsce. 10

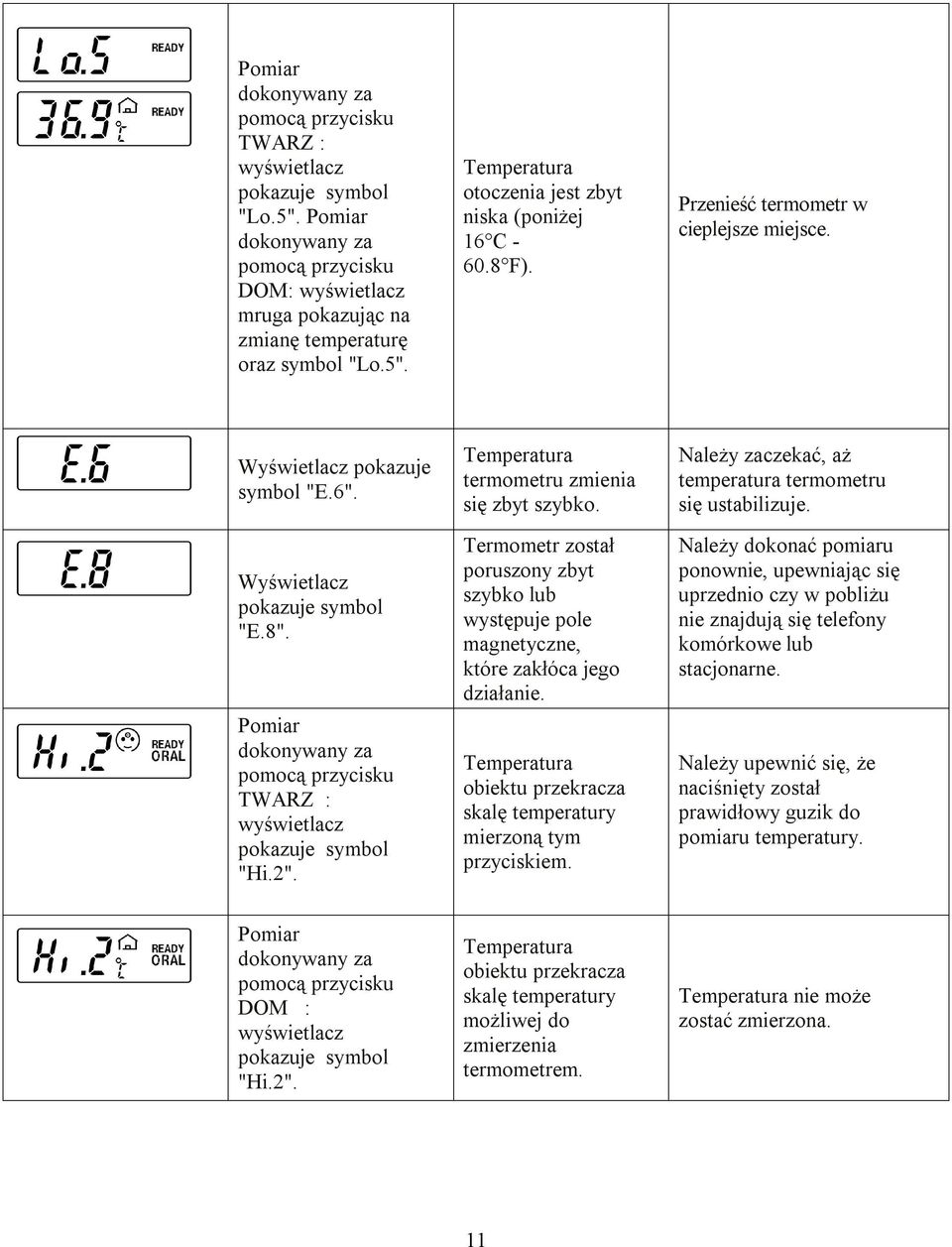

11 Pomiar dokonywany za pomocą przycisku TWARZ : wyświetlacz "Lo.5". Pomiar dokonywany za pomocą przycisku DOM: wyświetlacz mruga pokazując na zmianę temperaturę oraz symbol "Lo.5". Temperatura otoczenia jest zbyt niska (poniżej 16 C F). Przenieść termometr w cieplejsze miejsce. Wyświetlacz pokazuje symbol "E.6". Wyświetlacz "E.8". Pomiar dokonywany za pomocą przycisku TWARZ : wyświetlacz "Hi.2". Temperatura termometru zmienia się zbyt szybko. Termometr został poruszony zbyt szybko lub występuje pole magnetyczne, które zakłóca jego działanie. Temperatura obiektu przekracza skalę temperatury mierzoną tym przyciskiem. Należy zaczekać, aż temperatura termometru się ustabilizuje. Należy dokonać pomiaru ponownie, upewniając się uprzednio czy w pobliżu nie znajdują się telefony komórkowe lub stacjonarne. Należy upewnić się, że naciśnięty został prawidłowy guzik do pomiaru temperatury. Pomiar dokonywany za pomocą przycisku DOM : wyświetlacz "Hi.2". Temperatura obiektu przekracza skalę temperatury możliwej do zmierzenia termometrem. Temperatura nie może zostać zmierzona. 11

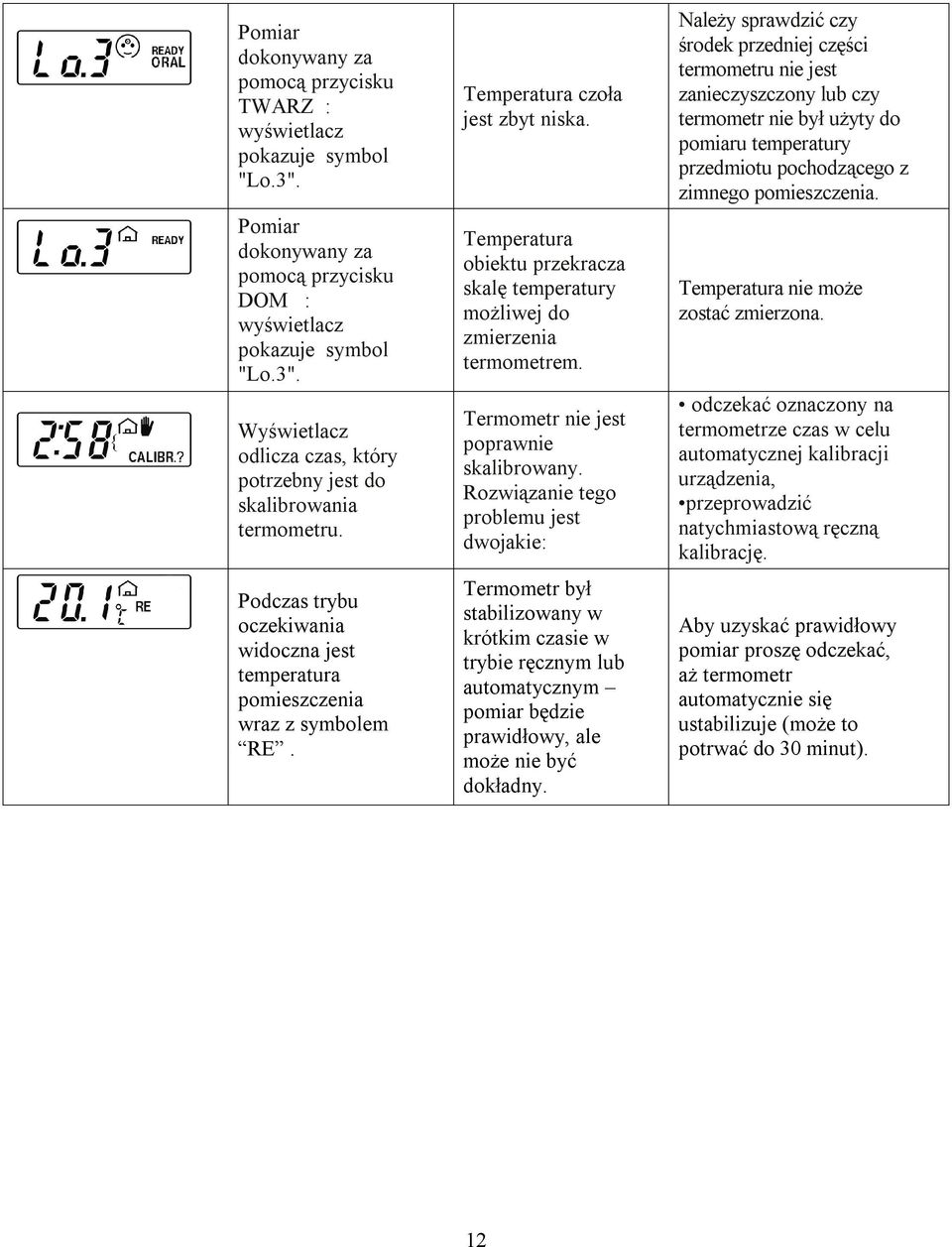

12 Pomiar dokonywany za pomocą przycisku TWARZ : wyświetlacz "Lo.3". Pomiar dokonywany za pomocą przycisku DOM : wyświetlacz "Lo.3". Wyświetlacz odlicza czas, który potrzebny jest do skalibrowania termometru. Podczas trybu oczekiwania widoczna jest temperatura pomieszczenia wraz z symbolem RE. Temperatura czoła jest zbyt niska. Temperatura obiektu przekracza skalę temperatury możliwej do zmierzenia termometrem. Termometr nie jest poprawnie skalibrowany. Rozwiązanie tego problemu jest dwojakie: Termometr był stabilizowany w krótkim czasie w trybie ręcznym lub automatycznym pomiar będzie prawidłowy, ale może nie być dokładny. Należy sprawdzić czy środek przedniej części termometru nie jest zanieczyszczony lub czy termometr nie był użyty do pomiaru temperatury przedmiotu pochodzącego z zimnego pomieszczenia. Temperatura nie może zostać zmierzona. odczekać oznaczony na termometrze czas w celu automatycznej kalibracji urządzenia, przeprowadzić natychmiastową ręczną kalibrację. Aby uzyskać prawidłowy pomiar proszę odczekać, aż termometr automatycznie się ustabilizuje (może to potrwać do 30 minut). 12

13 Charakterystyka techniczna Zakres mierzenia temperatury z czoła Zakres mierzenia temperatury pozostałych przedmiotów Temperatura otoczenia, w której termometr działa poprawnie Skala pomiaru 34,0/42,5 o C 1,0/55,0 o C 16,0/40,0 o C 0,1 o C Dokładność (w oparciu o standard ASTM E ) Zakres temperatury od 1,0 do 19,9 o C +/- 1,0 o C Zakres temperatury od 20,0 do 35,9 o C +/- 0,3 o C Zakres temperatury od 36 do 39 o C +/- 0,2 o C Zakres temperatury od 39,1 do 42,5 o C +/- 0,3 o C Zakres temperatury od 42,6 do 55 o C +/- 1,0 o C Zasilanie: 4 baterie alkaliczne typu AAA (LR03) 1.5 V (dołączone) Żywotność wysokiej klasy baterii: do 3 lat lub 10,000 pomiarów zgodnie z procedurami. Wymiary: mm 165 x 40 x 21,9 łącznie z nasadką ochronną Waga: gr. 90 łącznie z bateriami Dystans, przy którym powinno się mierzyć temperaturę: około 3cm Przechowywać w chłodnym i suchym miejscu o preferowanej temperaturze: od+16 do +40 C GWARANCJA PRODUCENTA Firma Tecnimed srl obejmuje produkt dwuletnią gwarancją od daty jego zakupu, obejmującą wady materiałowe i fabryczne produktu. W celu zapewnienia realizacji warunków tej gwarancji konieczne jest zwrócenie wadliwego produktu stosownie do podanych przez dystrybutora instrukcji. 13

14 Gwarancja nie obejmuje uszkodzeń spowodowanych użyciem nieodpowiednich bądź cieknących baterii oraz uszkodzeń spowodowanych przez lekkomyślne czy niewłaściwe użycie produktu. Niezastosowanie się do zaleceń zawartych w instrukcji spowoduje obciążenie Użytkownika kosztem transportu termometru do Dystrybutora jak i od Dystrybutora. Gwarancja jest również nieważna w następujących przypadkach: - jeśli produkt został uszkodzony, ale została z niego usunięta etykieta z numerem seryjnym (o ile produkt oryginalnie ją posiadał) bądź też została ona zniszczona albo nieczytelna; - jeśli produkt był otwierany bądź naprawiany przez nieautoryzowany personel; - jeśli produkt został uszkodzony na skutek nie zastosowania się do instrukcji jego użytkowania. W ramach tej gwarancji produkt zostanie naprawiony bądź wymieniony na koszt producenta. Firma Tecnimed nie odpowiada za jakiekolwiek uszkodzenia związane z niewłaściwym (przejętym, bezpośrednim lub pośrednim) zakupem bądź użytkowaniem produktu lub za jego cenę, która przekraczałaby oryginalnie ustaloną przez producenta. Zwroty i reklamacje: w celu dokonania zwrotu produktu z jakiejkolwiek przyczyny należy najpierw skontaktować się z dystrybutorem w celu otrzymania wskazówek odnośnie sposobu rozpatrzenia reklamacji. Dystrybutor zwraca się z prośbą do klienta, żeby dzwoniąc do niego w sprawie gwarancji podał numer zamówienia/klienta i/lub dowód zakupu produktu. Termometry, których zakup został dokonany od jednostek innych niż autoryzowany dystrybutor, powinny być zwrócone do tych jednostek, nie do autoryzowanego dystrybutora. AUTORYZOWANY DYSTRYBUTOR PROPLASMA SP. Z O.O. SP. K. Biuro Handlowe: Ul. Farbiarska 86/ Piaseczno POLSKA tel fax info@proplasma.com.pl
