1 INSTRUKCJA OBSŁUGI AM X1 NANO Nr produktu Strona 1 z 12

2 - Elastyczna konstrukcja - Wykonywanie akrobacji lotniczych przez naciśnięcie przycisku - Akumulatorki w zestawie, nie wymaga stosowania baterii Ogólne informacje & zgodność produktu Strona 2 z 12

3 Niniejszy model jest produkowany zgodnie z aktualnym stanem techniki. Produkt spełnia wymogi obowiązujących europejskich i krajowych dyrektyw. Zgodność CE została udowodniona. Stosowne deklaracje i dokumentacje są dostępne u producenta. Firma AMEWI Trade e.k. deklaruje, że niniejszy produkt spełnia zasadnicze wymogi i pozostałe obowiązujące postanowienia dyrektywy 1999/5/WE. Produkt jest zgodny z dyrektywą R&TTE. Pytania dotyczące zgodności prosimy kierować na adres AMEWI Trade e.k., Nikolaus-Otto- Str. 6, Borchen, fax: +49 (0)5251 / , info@amewi.com. Wskazówki dotyczące bezpieczeństwa i zagrożeń W przypadku szkód, które powstały w wyniku nieprzestrzegania niniejszej instrukcji obsługi wygasa gwarancja! Za szkody wynikające z powyższego nie przejmujemy odpowiedzialności! W przypadku szkód osobowych lub materialnych, które spowodowane zostały niewłaściwym obchodzeniem się z produktem lub nieprzestrzeganiem wskazówek bezpieczeństwa, nie przejmujemy odpowiedzialności! Ze względów bezpieczeństwa i zezwolenia (CE) samowolne przebudowy i/lub zmiany produktu są niedozwolone. Niniejszego modelu nie wolno rozkładać na części. Produkt nie jest odpowiedni dla dzieci poniżej 3 roku życia; zawiera drobne części, które dziecko mogłoby połknąć. Produkt nie może zostać zwilżony ani zamoczony. Produkt wolno stosować tylko na gładkich, równych i czystych powierzchniach. W wyniku upadku nawet z niedużej wysokości produkt ulegnie uszkodzeniu. Jednoczesne użytkowanie produktów korzystających z tej samej częstotliwości nadawania/odbioru nie jest możliwe, ponieważ będą się one wzajemnie zakłócać. Informacje dotyczące baterii Baterie/akumulatory nie mogą dostać się do rąk dzieci. Wymiany baterii nadajnika może dokonywać tylko osoba dorosła. Nigdy nie mieszać akumulatorków przeznaczonych do wielokrotnego ładowania z bateriami ogniw suchych. Nigdy nie mieszać w pełni naładowanych i częściowo rozładowanych akumulatorków/baterii. Nigdy nie mieszać akumulatorków o różnej pojemności. Nigdy nie próbować ładować baterii ogniw suchych. Strona 3 z 12

4 Zwrócić uwagę na prawidłową biegunowość. Uszkodzone akumulatorki/baterie należy prawidłowo utylizować (odpady o charakterze szczególnym). Nigdy nie przeprowadzać procesu ładowania bez nadzoru. Wskazówka dotycząca utylizacji Firma AMEWI jest zgłoszona pod nr WEEE Reg. DE w fundacji EAR i poddaje recyklingowi, zgodnie z przepisami, wszystkie zużyte podzespoły elektrotechniczne. Elektryczne i elektroniczne urządzenia nie mogą być wyrzucane wraz z odpadami z gospodarstw domowych! Po zakończeniu żywotności produktu należy zutylizować go zgodnie z obowiązującymi przepisami. Użytkownicy, jako konsumenci, są ustawowo zobowiązani (rozporządzenie dotyczące baterii) do zwracania wszystkich zużytych baterii i akumulatorów, a utylizacja wraz z odpadami z gospodarstw domowych jest zabroniona! Baterie/akumulatory zawierające substancje szkodliwe są oznakowane symbolami (przedstawione obok), które informują o zakazie ich utylizacji wraz z odpadami z gospodarstw domowych. Oznaczenia głównego metalu ciężkiego są następujące: Cd= kadm, Hg= rtęć, Pb= ołów (odpowiednie oznaczenie znajduje się na baterii/akumulatorze, np. pod przedstawionym obok symbolem pojemnika na śmieci). Za pomocą oznaczenia RoHS producent potwierdza, że podczas produkcji zachowano wszystkie wartości graniczne. Baterie oznakowane symbolem recyklingu można utylizować w każdym pojemniku zbiorczym na zużyte baterie (znajdują się w większości supermarketów przy kasach). Nie wolno ich wyrzucać wraz z odpadami z gospodarstw domowych. AMEWI Trade e.k. - Nikolaus-Otto-Strasse Borchen /Germany Strona 4 z 12

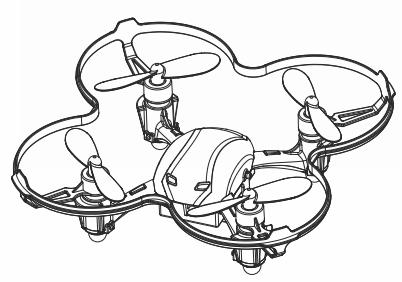

5 Opis 1. Kwadrokopter Niebieskie światło LED Strona 5 z 12

6 Pomarańczowy wirnik Pomarańczowa dioda LED Pomarańczowy wirnik Pomarańczowa dioda LED Czarny wirnik Czarny wirnik 2. Sterowanie zdalne Lampka statusu Białe światło LED Wyważenie do przodu i do tyłu Dźwignia gazu/w lewo iw prawo Lot do przodu i do tyłu / w lewo i w prawo Wyważenie obrotu boczne w lewo i w prawo Włącznik i wyłącznik Wyważenie w lewo i w prawo Przycisk szybko/normalnie/wolno Nacisnąć Nacisnąć Akrobacje lotnicze/ przycisk obrotu Bezpieczeństwo Przed uruchomieniem należy przeczytać i zastosować się do wszystkich wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń, znajdujących się w niniejszej instrukcji oraz na opakowaniu produktu! Niniejszą instrukcję, wraz ze wskazówkami dotyczącymi bezpieczeństwa, należy koniecznie przechować, a w przypadku odsprzedania produktu innej osobie przekazać ją kupującemu. Uwaga! Niniejszy model zawiera małe części, które w przypadku ich połknięcia mogą powodować szkody na zdrowiu. Trzymać wszelkie drobne elementy z dala od dzieci poniżej 3 roku życia. Akumulatorki LiPo są bardziej wrażliwe niż zwykłe akumulatorki. Dlatego należy dokładnie stosować się do wskazówek dotyczących bezpieczeństwa. W przypadku błędnego Strona 6 z 12

7 posługiwania się akumulatorkami LiPo istnieje zagrożenie pożarem. Podczas utylizacji zawsze przestrzegać obowiązujących w Państwa kraju przepisów. Zastosowanie: Użytkować produkt tylko w pomieszczeniach o wystarczającej wielkości, a na zewnątrz tylko przy niewielkiej sile wiatru. Model jest odpowiedni dla osób powyżej 14 roku życia. W przypadku dzieci poniżej 14 roku życia użytkowanie modelu musi być nadzorowane przez osobę dorosłą. Należy poinformować dzieci o możliwych zagrożeniach, jakie powstają w przypadku użytkowania produktu. Wskazówki dotyczące bezpiecznego użytkowania Producent wzgl. sprzedawca nie ponosi odpowiedzialności za straty wzgl. szkody spowodowane nieprawidłowym użytkowaniem. Jakie obowiązki ma użytkownik modelu Uruchomienie oraz użytkowanie modelu odbywa się na odpowiedzialność użytkownika. Tylko ostrożne i rozważne postępowanie podczas użytkowania chroni przed szkodami osobowymi i rzeczowymi. Użytkownik musi posiadać pełne zdolności fizyczne i umysłowe. Użytkowanie modelu pod wpływem alkoholu, leków czy narkotyków jest zabronione. Na co należy zwrócić uwagę podczas użytkowania? Nie otwierać modelu i elementu sterowania, ani nie zmieniać konstrukcji. Zaniechać użytkowania modelu, jeżeli wirniki są uszkodzone lub złamane, aby wykluczyć ryzyko obrażeń ciała. Nie dopuścić do przedostania się wilgoci do komponentów produktu, inaczej uszkodzeniu mogą ulec podzespoły elektroniczne. Należy zwrócić na to uwagę, aby do wirników lub kół zębatych nie dostały się palce, włosy czy luźna odzież. Obracające się elementy trzymać z dala od palców, głowy i ciała, aby uniknąć obrażeń ciała. Niniejszy model jest sterowany sygnałem radiowym, który może być zakłócany przez różnorodne źródła. Takie zakłócenia mogą spowodować krótkotrwałą utratę sterowności. Dlatego zawsze należy zachować odstęp wynoszący przynajmniej 3 m od modelu, aby uniknąć zderzenia czy obrażeń ciała. Na co należy zwrócić uwagę w otoczeniu? Strona 7 z 12

8 Latanie wymaga wolnej przestrzeni o wymiarach przynajmniej 5 x 5 x 3 m bez znajdujących się w niej przeszkód. Zachować wystarczający odstęp względem ludzi, zwierząt, mebli i innych przeszkód. Zachować wystarczający odstęp względem miejsc o natężonym ruchu. Zachować wystarczający odstęp względem elektrowni wiatrowych, linii wysokiego napięcia czy słupów telefonicznych. Nie latać nad otwartymi zbiornikami wodnymi i zachować wystarczający odstęp względem terenów lęgowych. Wkładanie akumulatorka Otworzyć kieszonkę na akumulatorek na nadajniku. Połączyć akumulatorek z kablem nadajnika i włożyć akumulatorek do kieszonki. Zamknąć kieszonkę na akumulatorek. Ładowanie akumulatorka 1. Podłączyć akumulatorek za pomocą kabla USB, służącego do ładowania, do komputera. 2. Po około 40 minutach zaświeci się czerwone światełko na USB, co oznacza, że akumulatorek został naładowany. Uruchomienie 1. Włączyć pilota sterowania zdalnego, po czym lampka LED zacznie szybko migać. Przesunąć dźwignię gazu jeden raz do góry i następnie ponownie całkowicie do tyłu, po czym lampka będzie migać powoli. Pilot sterownia zdalnego jest gotowy do podłączenia z kwadrokopterem. 2. Podłączyć akumulatorek do UFO i go włączyć. Strona 8 z 12

9 Postawić kwadrokopter na równej powierzchni, jeżeli niebieskie światełko przestanie migać i będzie świecić światłem stałym, wtedy UFO jest gotowe do latania. Ważne informacje: Jeżeli UFO jest włączone, należy skalibrować element żyroskopowy. Aby tego dokonać, podłoże musi być równe. Wtedy UFO jest gotowe do latania. Tu umieścić akumulatorek Podłączyć akumulatorek do UFO. Na UFO zaświeci się światełko. Informacje dotyczące justowania Jeżeli UFO po wzniesieniu się w powietrze nie można wyważyć, wtedy należy wyregulować UFO w następujący sposób: 1. Wyłączyć pilota zdalnej obsługi oraz UFO. 2. Włączyć pilot zdalnej obsługi, włączyć pełen gaz i następnie przełączyć dźwignię gazu do najniższej pozycji brak gazu (rysunek 1,2). Po czym pilot sterowania zdalnego jest gotowy do podłączenia. 3. Włączyć UFO, postawić na równym podłożu, po upływie 3 sekund słyszalne będzie di, do di, co oznacza, że podłączenie udało się. Światło UFO świeci teraz światłem ciągłym. 4. Nie przesuwać dźwigni gazu zanim zakończone zostanie justowanie. Strona 9 z 12

10 Dalsze informacje 1. Z przodu znajdują się wirniki pomarańczowe, a z tyłu czarne. 2. Z przodu z lewej strony oraz z tyłu z prawej strony wirnik obraca się w kierunku zgodnym z obrotem wskazówek zegara. Z przodu z prawej strony oraz z tyłu z lewej strony wirnik obraca się w kierunku przeciwnym do obrotu wskazówek zegara. 3. Jeżeli podczas lotu kwadrokopter przechyla się w jedną stronę, można go wyregulować za pomocą przycisku wyważenia. Przód Wirnik pomarańczowy kierunek wskazówek zegara Lewa strona Wirnik czarny kierunek przeciwny do wskazówek zegara Prawa strona Wirnik pomarańczowy kierunek przeciwny do wskazówek zegara Wirnik czarny kierunek wskazówek zegara Tył Sterowanie 1. Przemieścić dźwignię gazu do przodu i do tyłu, co spowoduje lot UFO do góry i do dołu. 2. Przemieścić dźwignię gazu w lewo lub w prawo, co spowoduje lot UFO w lewo lub w prawo. 3. Jeżeli UFO leci do przodu lub do tyłu, a prawy drążek zostanie przemieszczony w lewo lub prawo, wtedy UFO poleci jednocześnie w prawo lub w lewo. 4. Jeżeli prawy drążek zostanie przemieszczony do przodu lub do tyłu, UFO będzie poruszać się do przodu lub do tyłu. Strona 10 z 12

11 5. Wyważenie do przodu /do tyłu Zaraz po starcie, kiedy UFO leci do przodu, można wyważyć go za pomocą wyważenia tylnego; i analogicznie za pomocą wyważenia przedniego. 6. Wyważanie w lewo / w prawo Jeżeli zaraz po starcie UFO przechyla się w lewo lub w prawo, można wywarzyć lewą lub prawą stronę. 7. Wyważenie obrotu w bok w lewo / w prawo Jeżeli zaraz po starcie UFO obraca się w lewo lub w prawo, można wywarzyć lewą lub prawą stronę. Akrobacje lotnicze, obrót 360 stopni oraz tryb dużej prędkości Jeżeli UFO wykonuje lot, nacisnąć Tryb Roll", po czym usłyszy się di, do, di". Przemieścić dźwignię sterującą ruchem do przodu / do tyłu, lub w lewo / w prawo i następnie od razu ją puścić. Spowoduje to obrót UFO w stosownym kierunku. Przycisk szybko/normalnie/wolno Akrobacje lotnicze/przycisk pełnego obrotu Nacisnąć Nacisnąć Strona 11 z 12

12 Nacisnąć dźwignię gazu do dołu, dzięki czemu można przełączyć pomiędzy trybem szybkim (dźwięk di di di), normalnym (dźwięk di di) i wolnym (dźwięk di). Ostrzeżenie: Dla modelu może okazać się niebezpieczną sytuacja, gdy leci w trybie dużej prędkości i nie posiada wystarczająco dużo miejsca na wykonanie lotu. Demontaż ramy zabezpieczającej i łopatek wirnika Umieścić klucz pomiędzy łopatką wirnika a ramą (rysunek 1) i ostrożnie podnieść śmigło do góry (rysunek 2). Umieścić klucz pomiędzy ramą zabezpieczającą a uchwytem silnika (rysunek 3) i zdjąć ramę zabezpieczającą (rysunek 4). Podczas zakładania nasunąć łopatkę wirnika aż do oporu. Strona 12 z 12
