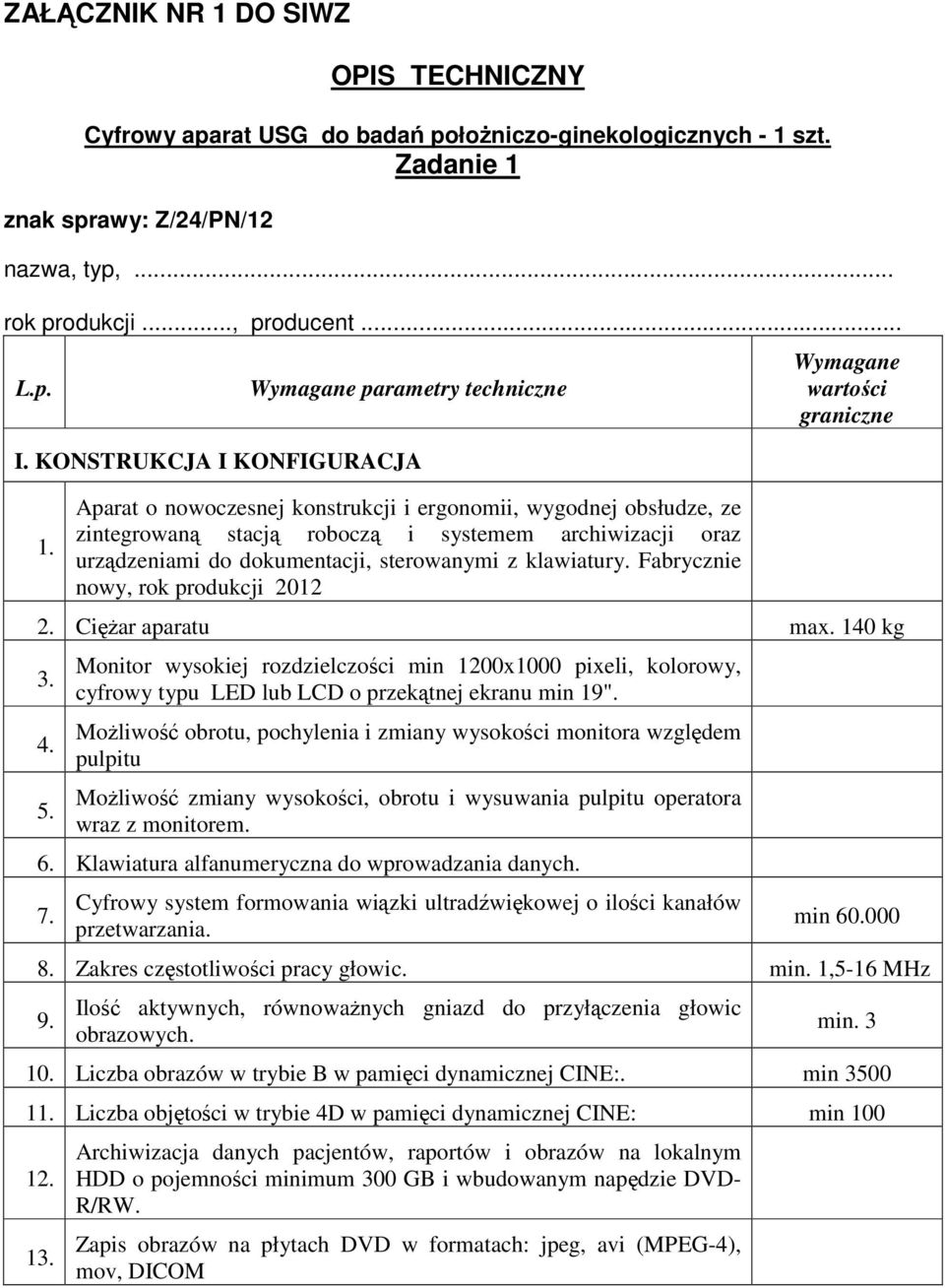

1 ZAŁĄCZNIK NR 1 DO SIWZ OPIS TECHNICZNY Cyfrowy aparat USG do badań połoŝniczo-ginekologicznych - 1 szt. Zadanie 1 znak sprawy: Z/24/PN/12 nazwa, typ,... rok produkcji..., producent... L.p. Wymagane parametry techniczne I. KONSTRUKCJA I KONFIGURACJA 1. Aparat o nowoczesnej konstrukcji i ergonomii, wygodnej obsłudze, ze zintegrowaną stacją roboczą i systemem archiwizacji oraz urządzeniami do dokumentacji, sterowanymi z klawiatury. Fabrycznie nowy, rok produkcji 2012 Wymagane wartości graniczne 2. CięŜar aparatu max. 140 kg Monitor wysokiej rozdzielczości min 1200x1000 pixeli, kolorowy, cyfrowy typu LED lub LCD o przekątnej ekranu min 19". MoŜliwość obrotu, pochylenia i zmiany wysokości monitora względem pulpitu MoŜliwość zmiany wysokości, obrotu i wysuwania pulpitu operatora wraz z monitorem. 6. Klawiatura alfanumeryczna do wprowadzania danych. 7. Cyfrowy system formowania wiązki ultradźwiękowej o ilości kanałów przetwarzania. min Zakres częstotliwości pracy głowic. min. 1,5-16 MHz 9. Ilość aktywnych, równowaŝnych gniazd do przyłączenia głowic obrazowych. min Liczba obrazów w trybie B w pamięci dynamicznej CINE:. min Liczba objętości w trybie 4D w pamięci dynamicznej CINE: min Archiwizacja danych pacjentów, raportów i obrazów na lokalnym HDD o pojemności minimum 300 GB i wbudowanym napędzie DVD- R/RW. Zapis obrazów na płytach DVD w formatach: jpeg, avi (MPEG-4), mov, DICOM

2 MoŜliwość zapisu obrazów na pamięci USB PenDrive w formatach avi i jpeg. Gniazdo USB z przodu lub z boku aparatu. Interface Dicom MoŜliwość integracji ze szpitalnym RIS systemem PACS firmy AGFA II. OBRAZOWANIE I PREZENTACJA OBRAZU 1. B-mode. 2. Głębokość penetracji aparatu. Obrazowanie w układzie skrzyŝowanych ultradźwięków (nadawanie i odbiór) minimum 5. stopni ustawienia (np. Sono CT) 4. Obrazowanie trapezowe na głowicach liniowych. 5. Niedopplerowska metoda badania przepływów min od 2,0 30,0 cm 6. Zakres dynamiki systemu min 175 db. 7. Zoom dla obrazów na Ŝywo i zatrzymanych. Całkowita wielkość powiększenia 8. Obrazowanie harmoniczne na wszystkich oferowanych głowicach. 9. M-mode. 10. Doppler Kolorowy (CD) Maksymalna obrazowana prędkość przepływu w kolorowym dopplerze bez aliasingu. NiezaleŜna regulacja wzmocnienia w trybie B i wzmocnienia koloru na obrazach zapisanych na dysku MoŜliwość wyłączenia koloru na obrazach w trybie kolorowego dopplera zapisanych na dysku 14. M-mode w trybie kolor doppler 15. Power Doppler (PD). 16. Doppler pulsacyjny (PWD). 17. Maksymalna mierzona prędkość przy zerowym kącie korekcji w dopplerze pulsacyjnym 20x. 4 m/s 7,5 m/s. 18. Regulacja wielkości bramki PW-dopplera min mm. 19. MoŜliwość regulacji połoŝenia linii bazowej i korekcji kąta na obrazach w trybie dopplera spektralnego zapisanych na dysku 20. Triplex-mode (B+CD/PD+PWD). 21. Kolorowy doppler tkankowy z głowic typu convex. 22. Ilość linii obrazowych w pojedynczym obrazie B 1000

3 2 Ilość obrazów 2D składających się na obraz 3D min Prezentacja 3D real time (4D) z prędkością obrazowania 35 vol/s. 25. Obrazowanie 3D z wykorzystaniem funkcji akwizycji w układzie skrzyŝowanych ultradźwięków. 26. Obrazowanie 3D z Kolor Doppler i Power Doppler w 3 płaszczyznach. Rendering przestrzenny przepływów w naczyniach (uwidocznienie 27. tylko przepływu) oraz z obrazem otaczających tkanek. Obrazowanie tomograficzne jednoczesne obrazowanie minimum równoległych warstw z moŝliwością ustawienia ich połoŝenia i odległości między nimi w czasie rzeczywistym na zapamiętanych obrazach 3D. 29. Oprogramowanie do biopsji pod kontrolą obrazu 4D. III. FUNKCJE UśYTKOWE 1. Podział ekranu na min. 4 obrazy. 2. Pomiar odległości, obwodu, pola powierzchni, objętości. Pomiary i kalkulacje połoŝnicze, AFI, waga płodu, automatyczny pomiar NT 1 Jednoczesne pomiary w ciąŝy mnogiej (min. 3). 2 Graficzna prezentacja pomiarów na siatce centylowej. 4. Automatyczny obrys spektrum dopplerowskiego i automatyczne wyznaczenie parametrów przepływu (min. Vmax, Vmin, PI, RI, HR). 5. Pomiary ginekologiczne. 6. Raport z badania ginekologicznego. 7. Raport z badania połoŝniczego. IV. GŁOWICE ULTRADŹWIĘKOWE A. GŁOWICA CONVEX 2D do badań połoŝniczych 1. Zakres częstotliwości obrazowania: B obejmujący przedział 2,5 5,0 MHz. 2. Ilość elementów. min 192 kryształy Kąt obrazowania w trybie B min 100º 4. Obrazowanie w trybie krzyŝujących się ultradźwięków (compounding) 5. Obrazowanie w technice harmonicznej B. GŁOWICA OBJĘTOŚCIOWA CONVEX (2D,3D,4D) do badań połoŝniczych 1. Zakres częstotliwości min 3,0-7,0 MHz +/-0,5MHz.

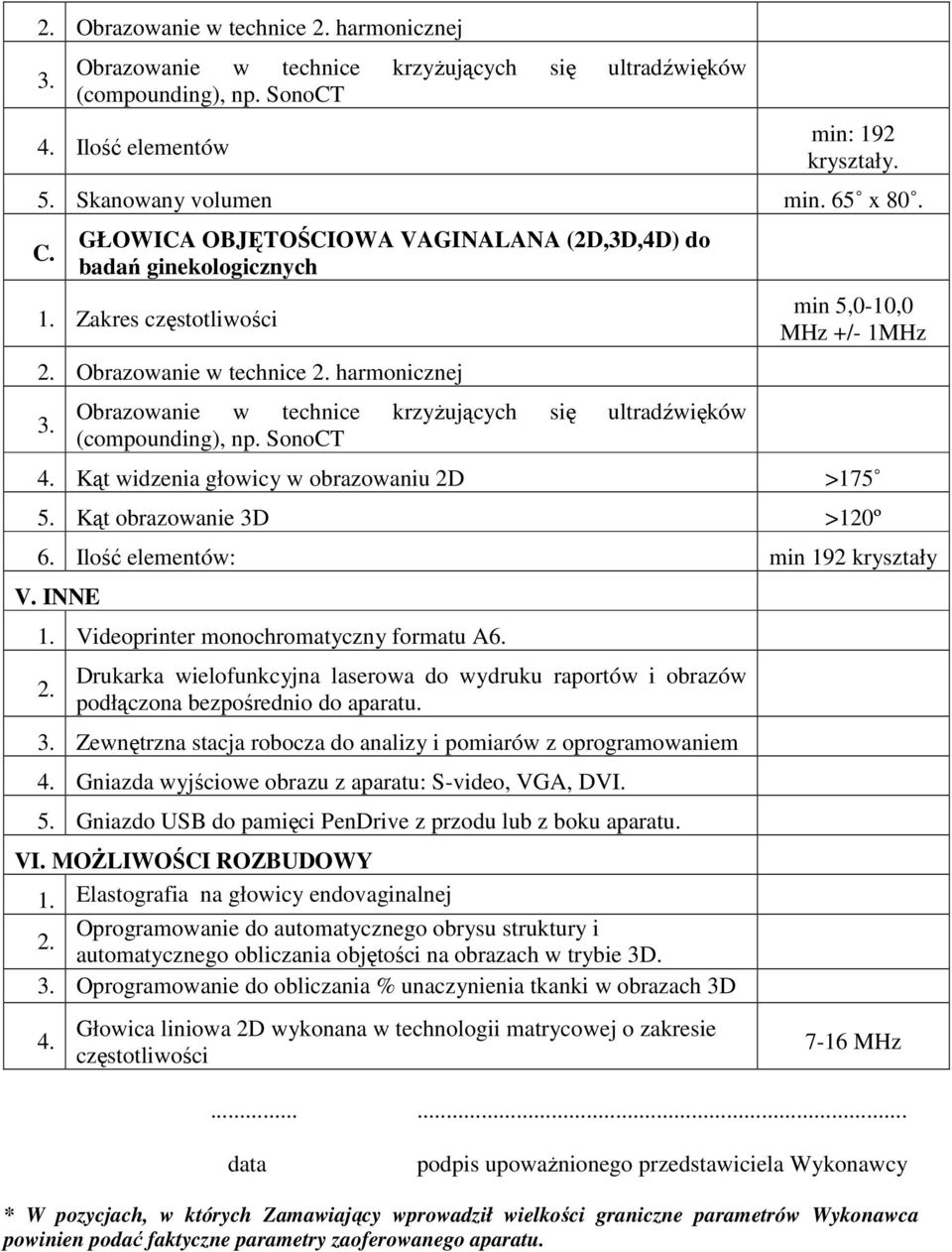

4 2. Obrazowanie w technice 2. harmonicznej Obrazowanie w technice krzyŝujących się ultradźwięków (compounding), np. SonoCT 4. Ilość elementów min: 192 kryształy. 5. Skanowany volumen min. 65 x 80. C. GŁOWICA OBJĘTOŚCIOWA VAGINALANA (2D,3D,4D) do badań ginekologicznych 1. Zakres częstotliwości 2. Obrazowanie w technice 2. harmonicznej Obrazowanie w technice krzyŝujących się ultradźwięków (compounding), np. SonoCT min 5,0-10,0 MHz +/- 1MHz 4. Kąt widzenia głowicy w obrazowaniu 2D > Kąt obrazowanie 3D >120º 6. Ilość elementów: min 192 kryształy V. INNE 1. Videoprinter monochromatyczny formatu A6. 2. Drukarka wielofunkcyjna laserowa do wydruku raportów i obrazów podłączona bezpośrednio do aparatu. Zewnętrzna stacja robocza do analizy i pomiarów z oprogramowaniem 4. Gniazda wyjściowe obrazu z aparatu: S-video, VGA, DVI. 5. Gniazdo USB do pamięci PenDrive z przodu lub z boku aparatu. VI. MOśLIWOŚCI ROZBUDOWY 1. Elastografia na głowicy endovaginalnej Oprogramowanie do automatycznego obrysu struktury i 2. automatycznego obliczania objętości na obrazach w trybie 3D. Oprogramowanie do obliczania % unaczynienia tkanki w obrazach 3D 4. Głowica liniowa 2D wykonana w technologii matrycowej o zakresie częstotliwości 7-16 MHz data podpis upowaŝnionego przedstawiciela Wykonawcy * W pozycjach, w których Zamawiający wprowadził wielkości graniczne parametrów Wykonawca powinien podać faktyczne parametry zaoferowanego aparatu.

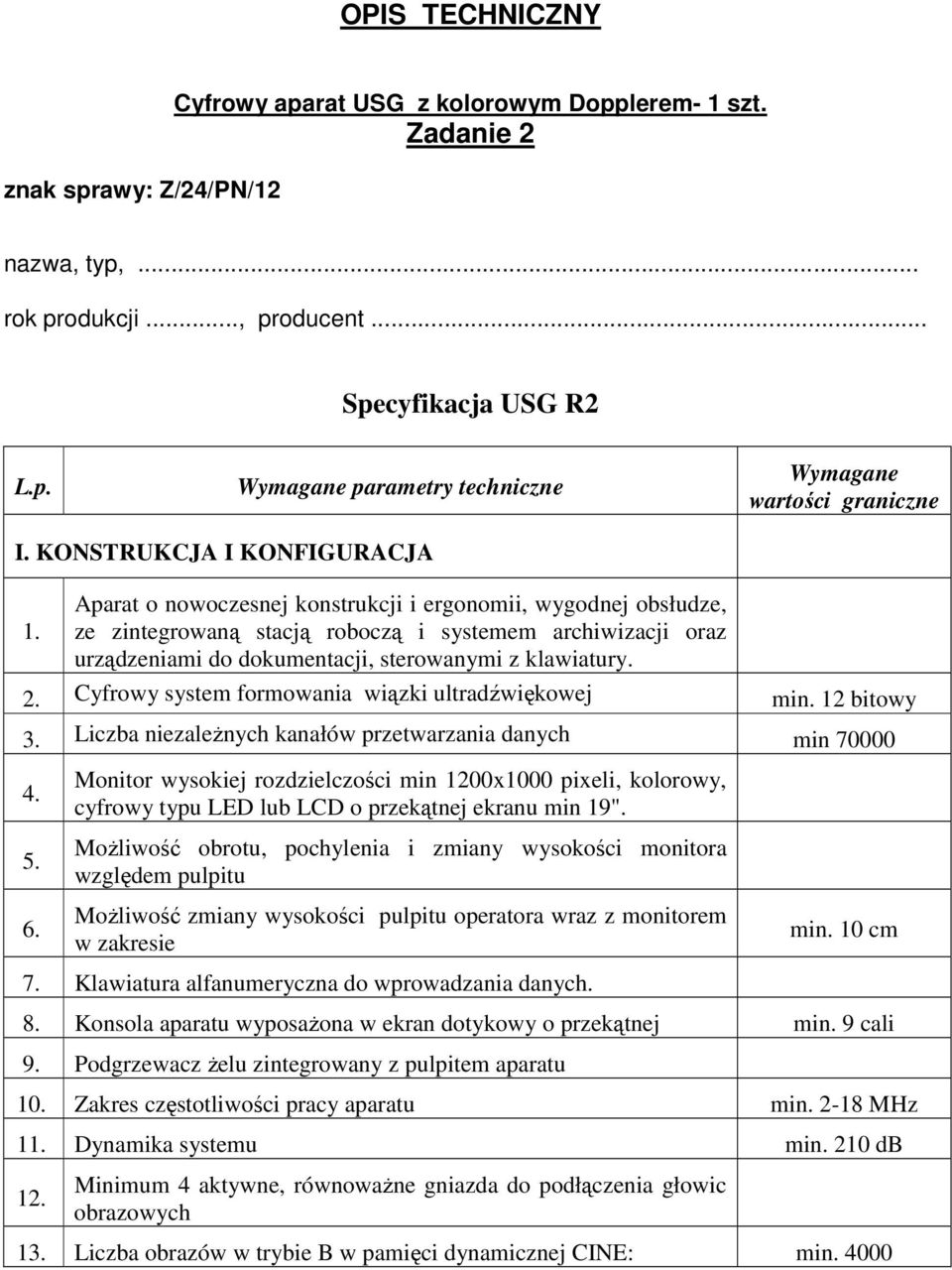

5 OPIS TECHNICZNY znak sprawy: Z/24/PN/12 Cyfrowy aparat USG z kolorowym Dopplerem- 1 szt. Zadanie 2 nazwa, typ,... rok produkcji..., producent... Specyfikacja USG R2 L.p. Wymagane parametry techniczne Wymagane wartości graniczne I. KONSTRUKCJA I KONFIGURACJA 1. Aparat o nowoczesnej konstrukcji i ergonomii, wygodnej obsłudze, ze zintegrowaną stacją roboczą i systemem archiwizacji oraz urządzeniami do dokumentacji, sterowanymi z klawiatury. 2. Cyfrowy system formowania wiązki ultradźwiękowej min. 12 bitowy Liczba niezaleŝnych kanałów przetwarzania danych min Monitor wysokiej rozdzielczości min 1200x1000 pixeli, kolorowy, cyfrowy typu LED lub LCD o przekątnej ekranu min 19". MoŜliwość obrotu, pochylenia i zmiany wysokości monitora względem pulpitu MoŜliwość zmiany wysokości pulpitu operatora wraz z monitorem w zakresie 7. Klawiatura alfanumeryczna do wprowadzania danych. min. 10 cm 8. Konsola aparatu wyposaŝona w ekran dotykowy o przekątnej min. 9 cali 9. Podgrzewacz Ŝelu zintegrowany z pulpitem aparatu 10. Zakres częstotliwości pracy aparatu min MHz 11. Dynamika systemu min. 210 db 12. Minimum 4 aktywne, równowaŝne gniazda do podłączenia głowic obrazowych 1 Liczba obrazów w trybie B w pamięci dynamicznej CINE: min. 4000

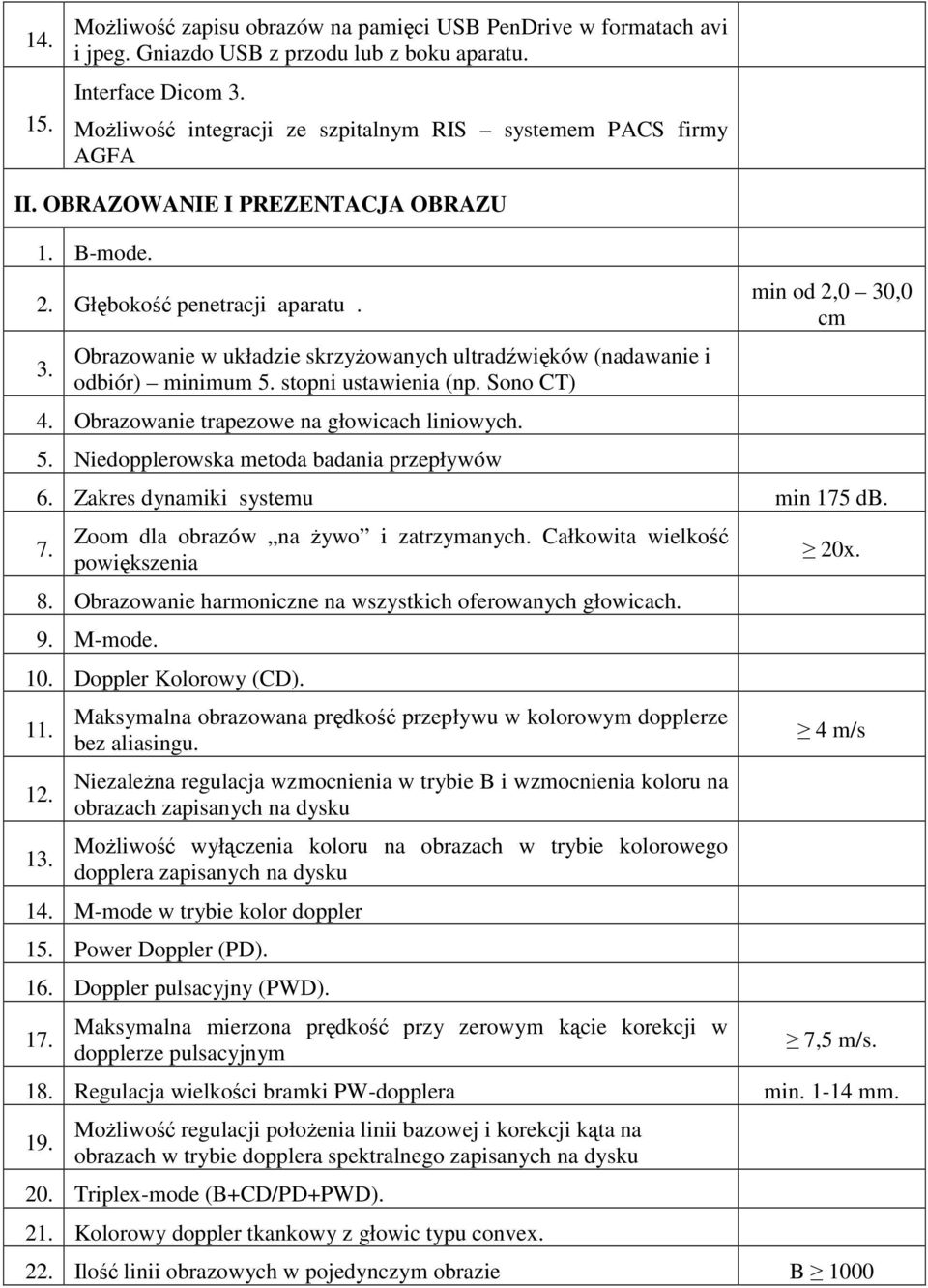

6 14. Maksymalna długość filmu w pamięci CINE min. 100 s II. OBRAZOWANIE I PREZENTACJA OBRAZU 1. B-mode. 2. FRAME RATE dla trybu B: 2. Głębokość penetracji aparatu 4. Obrazowanie w układzie skrzyŝowanych ultradźwięków (nadawanie i odbiór) - minimum 6 stopni ustawienia (np. Sono CT) Cyfrowa filtracja szumów speklowych wygładzanie ziarnistości obrazu B bez utraty rozdzielczości 5. Podział ekranu na min. 4 obrazy. 6. Zoom dla obrazów na Ŝywo" i zatrzymanych. Całkowita wielkość powiększenia 7. Obrazowanie harmoniczne na wszystkich oferowanych głowicach. Obrazowanie w trybie B z dwoma lub więcej częstotliwościami nadawczymi jednocześnie bliŝsze pole obrazu tworzone z 8. uŝyciem wyŝszych częstotliwości, a dalsze z uŝyciem niŝszych. częstotliwości 9. Ilościowa ocena przepływu w trybie 2D+CD 10. Ilościowa ocena przepływów w obrazach Power Doppler 11. Doppler Kolorowy (CD). 12. Niedopplerowska metoda badania przepływów lub równowaŝne rozwiązania 1 Power Doppler (PD). 14. Doppler pulsacyjny (PWD). 15. Funkcja HPRF 16. Maksymalna mierzona prędkość przy zerowym kącie korekcji w dopplerze pulsacyjnym min. 500 obrazów/sek min od 1,0 32,0 cm. min. 20x. 7,5 m/s. 17. Regulacja wielkości bramki PW-dopplera min mm. 18. Korekcja kąta w zakresie min. ± 80º 19. MoŜliwość regulacji połoŝenia linii bazowej i korekcji kąta na obrazach w trybie dopplera spektralnego 20. Obrazowanie w trybie Kolorowego Dopplera tkankowego 21. Triplex-mode (B+CD/PD+PWD).z rejestrowaną prędkością przepływu min. 7,5 m/sek. Maksymalny Frame Rate w Triplexie min 240 Hz

7 22. Obrazowanie panoramiczne na głowicach liniowych III. OPROGRAMOWANIE POMIAROWO-OBLICZENIOWE 1. Oprogramowanie do badań: Małych narządów Naczyniowych Mięśniowo-szkieletowych Brzusznych IV. GŁOWICE ULTRADŹWIĘKOWE A. GŁOWICA CONVEX 2D 1. Zakres częstotliwości obrazowania: B obejmujący przedział min.2,0 5,0 MHz. 2. Ilość elementów: minimum 192 kryształy. Kąt obrazowania w trybie B minimum 70º 4. Głębokość obrazowania minimum 32 cm 5. Obrazowanie w trybie krzyŝujących się ultradźwięków (compounding) 6. Obrazowanie harmoniczne na minimum 3 parach częstotliwości 7. Minimum po 3 częstotliwości robocze w Dopplerze kolorowym i Dopplerze spektralnym B. GŁOWICA LINIOWA 1. Zakres częstotliwości min 5,0-9,0 MHz 2. Ilość elementów:. 4. Minimum po 4 częstotliwości robocze w Dopplerze kolorowym i Dopplerze spektralnym Obrazowanie w trybie krzyŝujących się ultradźwięków (compounding) minimum 192 kryształy 5. Głębokość obrazowania minimum 16 cm 6. Szerokość pola obrazowania 7. Obrazowanie trapezowe C GŁOWICA LINIOWA MATRYCOWA lub równowaŝne rozwiązania 1. Zakres częstotliwości pracy: 2. Szerokość pola skanowania w zakresie min. 40 mm +/- 10% co najmniej 9,0 15,0 MHz. min. w zakresie 40 mm +/- 10%

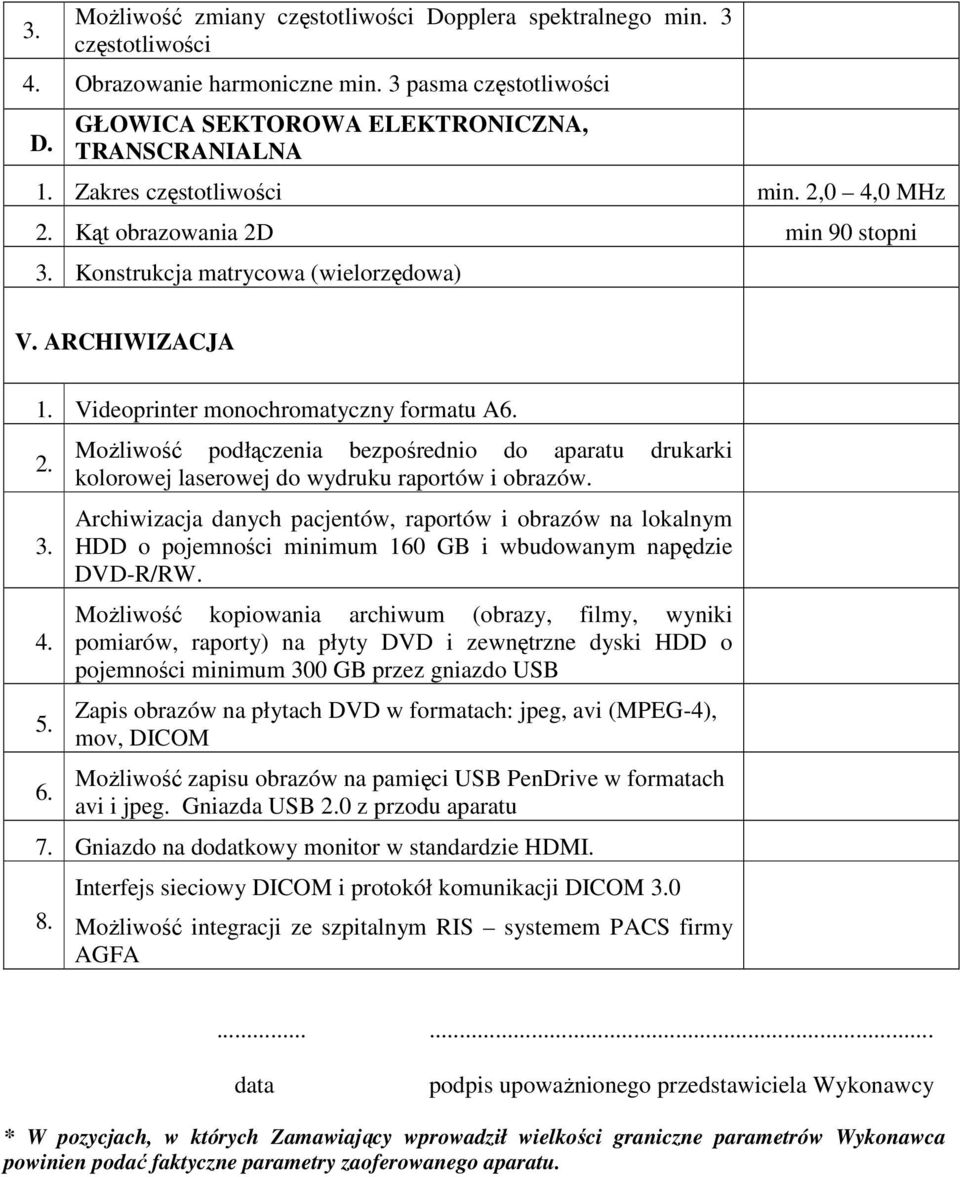

8 MoŜliwość zmiany częstotliwości Dopplera spektralnego min. 3 częstotliwości 4. Obrazowanie harmoniczne min. 3 pasma częstotliwości D. GŁOWICA SEKTOROWA ELEKTRONICZNA, TRANSCRANIALNA 1. Zakres częstotliwości min. 2,0 4,0 MHz 2. Kąt obrazowania 2D min 90 stopni Konstrukcja matrycowa (wielorzędowa) V. ARCHIWIZACJA 1. Videoprinter monochromatyczny formatu A MoŜliwość podłączenia bezpośrednio do aparatu drukarki kolorowej laserowej do wydruku raportów i obrazów. Archiwizacja danych pacjentów, raportów i obrazów na lokalnym HDD o pojemności minimum 160 GB i wbudowanym napędzie DVD-R/RW. MoŜliwość kopiowania archiwum (obrazy, filmy, wyniki pomiarów, raporty) na płyty DVD i zewnętrzne dyski HDD o pojemności minimum 300 GB przez gniazdo USB Zapis obrazów na płytach DVD w formatach: jpeg, avi (MPEG-4), mov, DICOM MoŜliwość zapisu obrazów na pamięci USB PenDrive w formatach avi i jpeg. Gniazda USB 2.0 z przodu aparatu 7. Gniazdo na dodatkowy monitor w standardzie HDMI. 8. Interfejs sieciowy DICOM i protokół komunikacji DICOM 0 MoŜliwość integracji ze szpitalnym RIS systemem PACS firmy AGFA data podpis upowaŝnionego przedstawiciela Wykonawcy * W pozycjach, w których Zamawiający wprowadził wielkości graniczne parametrów Wykonawca powinien podać faktyczne parametry zaoferowanego aparatu.

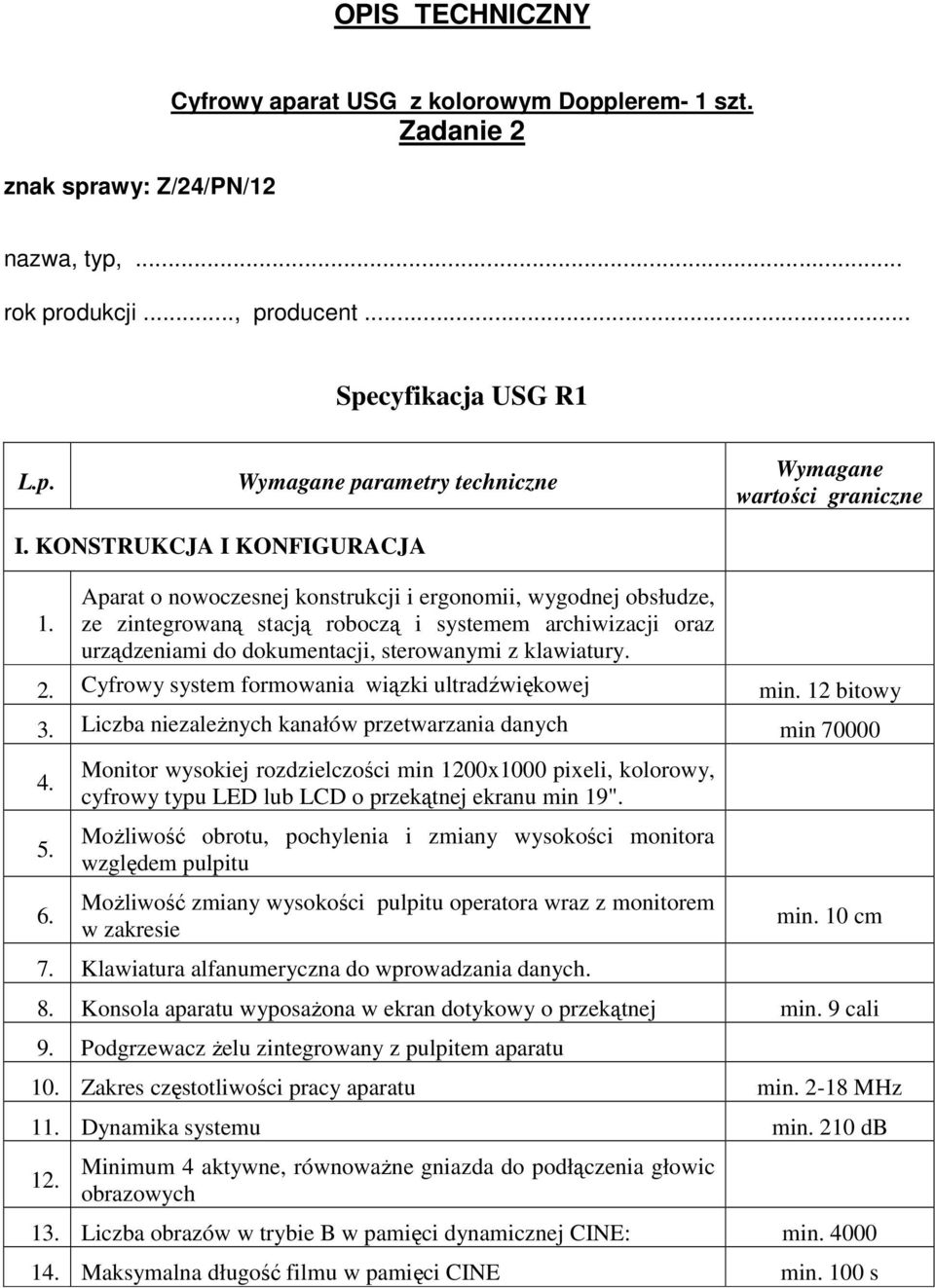

9 OPIS TECHNICZNY znak sprawy: Z/24/PN/12 Cyfrowy aparat USG z kolorowym Dopplerem- 1 szt. Zadanie 2 nazwa, typ,... rok produkcji..., producent... Specyfikacja USG R1 L.p. Wymagane parametry techniczne Wymagane wartości graniczne I. KONSTRUKCJA I KONFIGURACJA 1. Aparat o nowoczesnej konstrukcji i ergonomii, wygodnej obsłudze, ze zintegrowaną stacją roboczą i systemem archiwizacji oraz urządzeniami do dokumentacji, sterowanymi z klawiatury. 2. Cyfrowy system formowania wiązki ultradźwiękowej min. 12 bitowy Liczba niezaleŝnych kanałów przetwarzania danych min Monitor wysokiej rozdzielczości min 1200x1000 pixeli, kolorowy, cyfrowy typu LED lub LCD o przekątnej ekranu min 19". MoŜliwość obrotu, pochylenia i zmiany wysokości monitora względem pulpitu MoŜliwość zmiany wysokości pulpitu operatora wraz z monitorem w zakresie 7. Klawiatura alfanumeryczna do wprowadzania danych. min. 10 cm 8. Konsola aparatu wyposaŝona w ekran dotykowy o przekątnej min. 9 cali 9. Podgrzewacz Ŝelu zintegrowany z pulpitem aparatu 10. Zakres częstotliwości pracy aparatu min MHz 11. Dynamika systemu min. 210 db 12. Minimum 4 aktywne, równowaŝne gniazda do podłączenia głowic obrazowych 1 Liczba obrazów w trybie B w pamięci dynamicznej CINE: min Maksymalna długość filmu w pamięci CINE min. 100 s

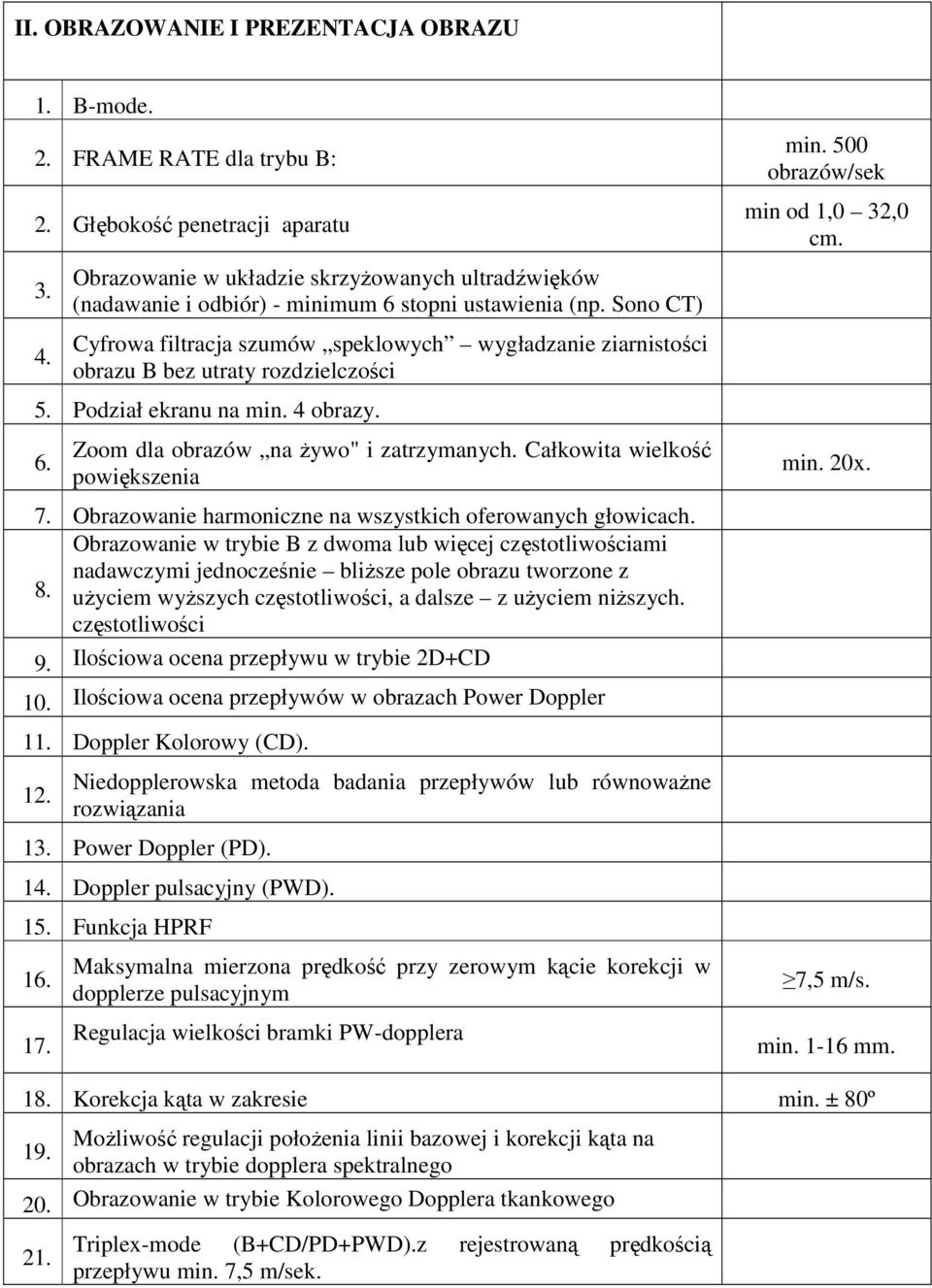

10 II. OBRAZOWANIE I PREZENTACJA OBRAZU 1. B-mode. 2. FRAME RATE dla trybu B: 2. Głębokość penetracji aparatu 4. Obrazowanie w układzie skrzyŝowanych ultradźwięków (nadawanie i odbiór) - minimum 6 stopni ustawienia (np. Sono CT) Cyfrowa filtracja szumów speklowych wygładzanie ziarnistości obrazu B bez utraty rozdzielczości 5. Podział ekranu na min. 4 obrazy. 6. Zoom dla obrazów na Ŝywo" i zatrzymanych. Całkowita wielkość powiększenia 7. Obrazowanie harmoniczne na wszystkich oferowanych głowicach. Obrazowanie w trybie B z dwoma lub więcej częstotliwościami nadawczymi jednocześnie bliŝsze pole obrazu tworzone z 8. uŝyciem wyŝszych częstotliwości, a dalsze z uŝyciem niŝszych. częstotliwości 9. Ilościowa ocena przepływu w trybie 2D+CD 10. Ilościowa ocena przepływów w obrazach Power Doppler 11. Doppler Kolorowy (CD). 12. Niedopplerowska metoda badania przepływów lub równowaŝne rozwiązania 1 Power Doppler (PD). 14. Doppler pulsacyjny (PWD). 15. Funkcja HPRF Maksymalna mierzona prędkość przy zerowym kącie korekcji w dopplerze pulsacyjnym Regulacja wielkości bramki PW-dopplera min. 500 obrazów/sek min od 1,0 32,0 cm. min. 20x. 7,5 m/s. min mm. 18. Korekcja kąta w zakresie min. ± 80º MoŜliwość regulacji połoŝenia linii bazowej i korekcji kąta na 19. obrazach w trybie dopplera spektralnego 20. Obrazowanie w trybie Kolorowego Dopplera tkankowego 21. Triplex-mode (B+CD/PD+PWD).z rejestrowaną prędkością przepływu min. 7,5 m/sek.

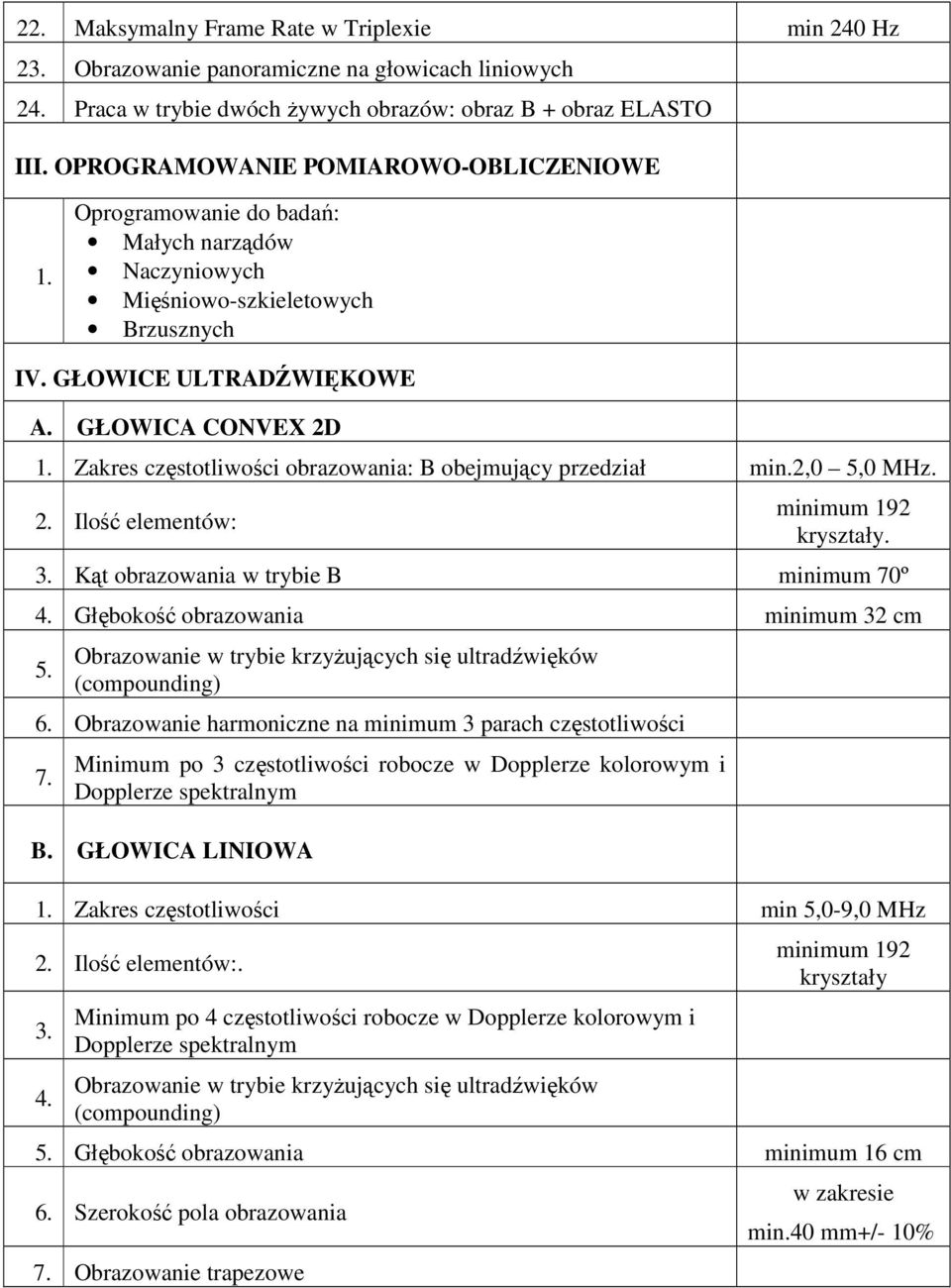

11 22. Maksymalny Frame Rate w Triplexie min 240 Hz 2 Obrazowanie panoramiczne na głowicach liniowych 24. Praca w trybie dwóch Ŝywych obrazów: obraz B + obraz ELASTO III. OPROGRAMOWANIE POMIAROWO-OBLICZENIOWE 1. Oprogramowanie do badań: Małych narządów Naczyniowych Mięśniowo-szkieletowych Brzusznych IV. GŁOWICE ULTRADŹWIĘKOWE A. GŁOWICA CONVEX 2D 1. Zakres częstotliwości obrazowania: B obejmujący przedział min.2,0 5,0 MHz. 2. Ilość elementów: minimum 192 kryształy. Kąt obrazowania w trybie B minimum 70º 4. Głębokość obrazowania minimum 32 cm 5. Obrazowanie w trybie krzyŝujących się ultradźwięków (compounding) 6. Obrazowanie harmoniczne na minimum 3 parach częstotliwości 7. Minimum po 3 częstotliwości robocze w Dopplerze kolorowym i Dopplerze spektralnym B. GŁOWICA LINIOWA 1. Zakres częstotliwości min 5,0-9,0 MHz 2. Ilość elementów:. 4. Minimum po 4 częstotliwości robocze w Dopplerze kolorowym i Dopplerze spektralnym Obrazowanie w trybie krzyŝujących się ultradźwięków (compounding) minimum 192 kryształy 5. Głębokość obrazowania minimum 16 cm 6. Szerokość pola obrazowania 7. Obrazowanie trapezowe w zakresie min.40 mm+/- 10%

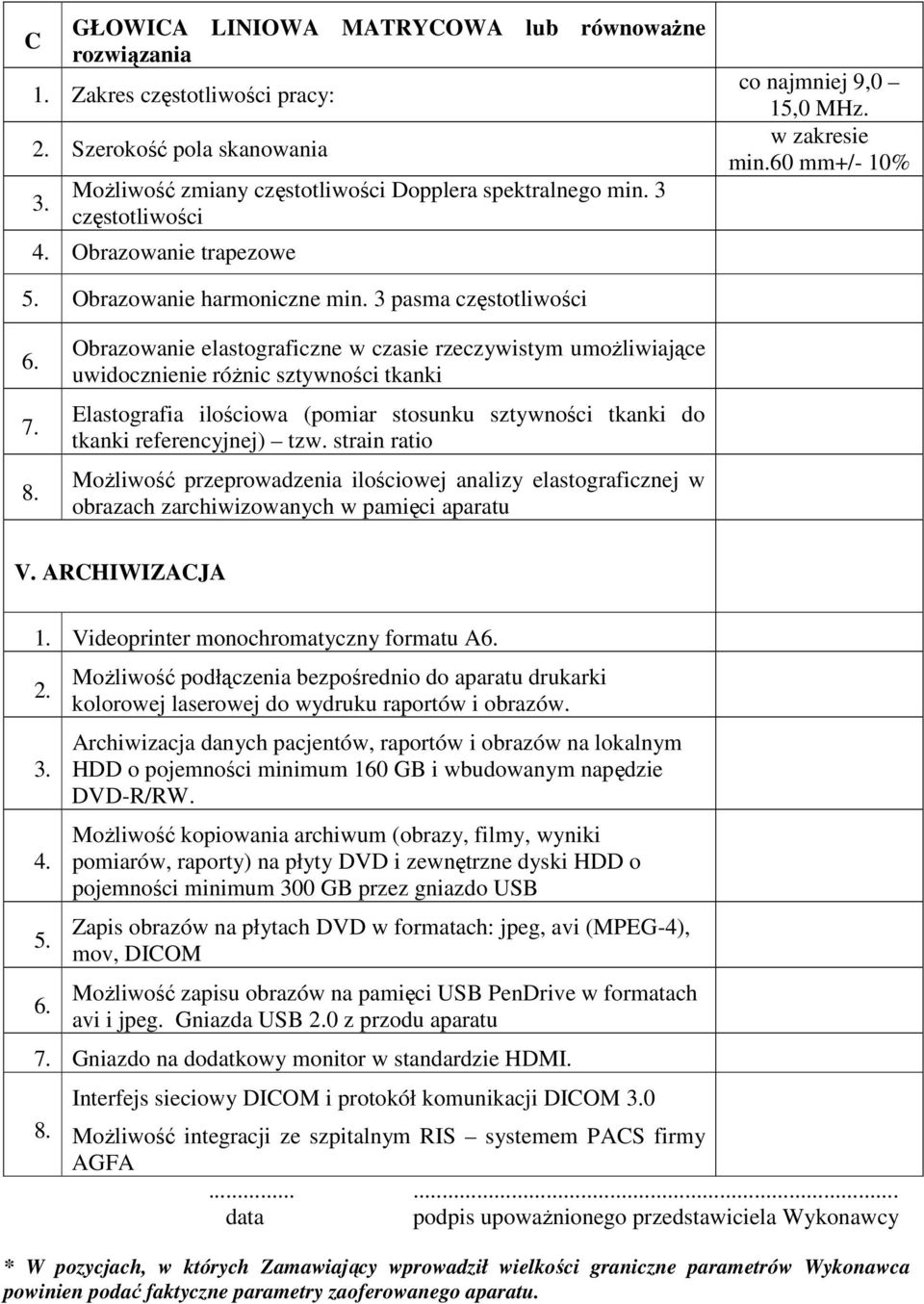

12 C GŁOWICA LINIOWA MATRYCOWA lub równowaŝne rozwiązania 1. Zakres częstotliwości pracy: 2. Szerokość pola skanowania MoŜliwość zmiany częstotliwości Dopplera spektralnego min. 3 częstotliwości 4. Obrazowanie trapezowe co najmniej 9,0 15,0 MHz. w zakresie min.60 mm+/- 10% 5. Obrazowanie harmoniczne min. 3 pasma częstotliwości Obrazowanie elastograficzne w czasie rzeczywistym umoŝliwiające uwidocznienie róŝnic sztywności tkanki Elastografia ilościowa (pomiar stosunku sztywności tkanki do tkanki referencyjnej) tzw. strain ratio MoŜliwość przeprowadzenia ilościowej analizy elastograficznej w obrazach zarchiwizowanych w pamięci aparatu V. ARCHIWIZACJA 1. Videoprinter monochromatyczny formatu A MoŜliwość podłączenia bezpośrednio do aparatu drukarki kolorowej laserowej do wydruku raportów i obrazów. Archiwizacja danych pacjentów, raportów i obrazów na lokalnym HDD o pojemności minimum 160 GB i wbudowanym napędzie DVD-R/RW. MoŜliwość kopiowania archiwum (obrazy, filmy, wyniki pomiarów, raporty) na płyty DVD i zewnętrzne dyski HDD o pojemności minimum 300 GB przez gniazdo USB Zapis obrazów na płytach DVD w formatach: jpeg, avi (MPEG-4), mov, DICOM MoŜliwość zapisu obrazów na pamięci USB PenDrive w formatach avi i jpeg. Gniazda USB 2.0 z przodu aparatu 7. Gniazdo na dodatkowy monitor w standardzie HDMI. 8. Interfejs sieciowy DICOM i protokół komunikacji DICOM 0 MoŜliwość integracji ze szpitalnym RIS systemem PACS firmy AGFA data podpis upowaŝnionego przedstawiciela Wykonawcy * W pozycjach, w których Zamawiający wprowadził wielkości graniczne parametrów Wykonawca powinien podać faktyczne parametry zaoferowanego aparatu.

13 OPIS TECHNICZNY znak sprawy: Z/24/PN/12 Cyfrowy aparat USG do badań reumatologicznych- 1 szt. Zadanie 3 nazwa, typ,... rok produkcji..., producent... Specyfikacja USG RM L.p. 1. Wymagane parametry techniczne Aparat zainstalowany na wózku jezdnym dedykowanym aparatowi. Regulacja wysokości min. 20 cm. Uchwyty na głowice po obu stronach wózka. Fabrycznie nowy, rok produkcji Wymagane wartości graniczne 2. Przenośny aparat USG. Waga Max. 10kg Klawiatura alfanumeryczna wbudowana w główną konsolę sterowniczą z przyciskami funkcyjnymi podświetlanymi ( klawiatura moŝe być wysuwana spod konsoli) Ilość niezaleŝnych aktywnych gniazd w aparacie: 4. Min. 2 aktywne gniazda dla głowic obrazowych przełączanych elektronicznie 5. Monitor LCD o przekątnej min. 15 i rozdzielczości min.1000x Cyfrowy system formowania wiązki ultradźwiękowej z moŝliwością dynamicznego jej ogniskowania ( beamformer oraz linie opóźniające) 7. Rozdzielczość matrycy obrazowej z dynamiką Min. 16 bit 8. Dynamika systemu Min. 200dB 9. Zakres częstotliwości aparatu Min. 1-18MHz 10. Wybierane częstotliwości pracy w trybie B(2D) podłączanych do aparatu głowic obrazowych Min. 2-18MHz 11. MoŜliwość dokonywania ustawień uŝytkownika. Min. 40 presetów 12. MoŜliwość nagrywania i odtwarzania dynamicznego obrazów (CINE LOOP) 1 Archiwizacja sekwencji w czasie rzeczywistym ( podczas badania) Min. 500 sekund 14. MoŜliwość dołączenia obrazu do raportu z badania 15. MoŜliwość eksportu obrazów, sekwencji i raportów w sieci LAN.

14 16. MoŜliwość integracji ze szpitalnym RIS systemem PACS firmy AGFA 17. MoŜliwość wydrukowania bezpośrednio z aparatu raportów z badań Wbudowany wewnętrzny system archiwizacji obrazów i sekwencji 18. oraz danych pacjentów na dysku twardym. Zapis w formatach : bmp, jpeg, avi, png, mpeg. MoŜliwość nagrywania na nośniki przenośne: CD, DVD, Pen-Drive oraz w sieci komputerowej LAN w formatach kompatybilnych z 19. systemem Windows. Napęd wbudowany w aparat. Porty USB 2.0 min Tryb 2D ( B-mode) 20.1 Maksymalna szybkość odświeŝania obrazu Frame Rate Min. 350 obr/sek 20.2 Maksymalna głębokość penetracji Min. 35 cm 20.3 Zakres powiększania obrazu Min. 30 razy 20.4 Dynamiczne ogniskowanie nadawania Min. 8 stref 21. Porównywanie obrazów 2D tego samego pacjenta podczas badania: jednoczesne wyświetlanie na ekranie min. 15 zamroŝonych obrazów jednoczesne wyświetlanie na ekranie min. 15 ruchomych obrazów 22. Tryb M. MoŜliwość prezentacji M z efektem Dopplera kolorowego 2 Spektralny Doppler Pulsacyjny (PWD) 21 Regulacja uchylności wiązki dopplerowskiej Min +/- 30º 22 Korekcja kąta bramki Dopplerowskiej Min +/- 75º 23 Pakiet obliczeń automatycznych dla trybu Dopplera (automatyczny obrys spektrum w czasie rzeczywistym) 24 Wielkość bramki Dopplerowskiej w zakresie: Min 1-23 cm 24. Automatyczna optymalizacja parametrów obrazu 2D oraz PW przy pomocy jednego przycisku 25. Tryb Doppler Kolorowy Maksymalna prędkość odświeŝania obrazu Frame Rate Min. 330 obr/sek Regulacja uchylności pola Dopplera Kolorowego Min +/- 30º Jednoczesna prezentacja na ekranie dwóch obrazów 26. jeden w trybie 2D, drugi w trybie Dopplera Kolorowego Porównywanie obrazów 2D+CD tego samego pacjenta podczas badania: Jednoczesne wyświetlanie na ekranie min. 15 zamroŝonych obrazów - Jednoczesne wyświetlanie na ekranie min. 15 ruchomych obrazów 28. Tryb Duplex ( 2D+PWD) i Tryb Triplex ( 2D+ PWD+CD) 29. Tryb Power Doppler 30. Tryb kierunkowy Power Doppler 31. Obrazowanie harmoniczne

15 32. Obrazowanie trapezowe oraz regulacja uchylności obrazu 2D na głowicy liniowej- obrazowanie rombowe 3 Oprogramowanie zwiększające dokładność, eliminujące szumy i cienie obrazu 34. Obrazowanie typu Compound Imaging Oprogramowanie wraz z pakietem obliczeniowym do badań ogólnych: - Jamy brzusznej Tarczycy, sutka, małych narządów - Mięśniowo-szkieletowych - Naczyniowych Pomiary ogólne: - Odległość co najmniej 20 moŝliwych pomiarów Pole powierzchni co najmniej 2 rodzaje( w tym elipsa, obrys) - Objętość co najmniej 3 sposoby (w tym elipsa, obrys, metoda trzech pomiarów) 37. Wykonywanie na jednym obrazie pomiaru co najmniej 20 odległości Głowica liniowa wieloczęstotliwościowa do badań 38. powierzchownych (pracująca na wysokich częstotliwościach) 38.1 Liczba elementów Min Zakres częstotliwości pracy głowicy Min. 7-17MHz 38.3 Tryb 2D. Ilość częstotliwości pracy. MoŜliwość wyboru częstotliwości pracy dla trybu 2D 38.4 Praca w trybie Duplex i Triplex Min. 4 Min.17MHz 38.5 Szerokość czoła głowicy Max. 40 mm 38.6 Szerokość pola obrazowego FOV Min. 35 mm 39. Videoprinter czarno-biały 40. MoŜliwość rozbudowy o głowicę convex do badań ogólnodiagnostycznych 40.1 Liczba elementów Min Zakres częstotliwości pracy Min. 2-7MHz 40.3 Min. 4 wybierane częstotliwoiści w trybie B 40.4 Kąt pola skanowania Min 80º 41. MoŜliwość rozbudowy o głowicę liniową 41.1 Liczba elementów Min Zakres częstotliwości pracy Min. 4-13MHz 41.3 Szerokość pola obrazowego Min. 45 mm data podpis upowaŝnionego przedstawiciela Wykonawcy * W pozycjach, w których Zamawiający wprowadził wielkości graniczne parametrów Wykonawca powinien podać faktyczne parametry zaoferowanego aparatu.

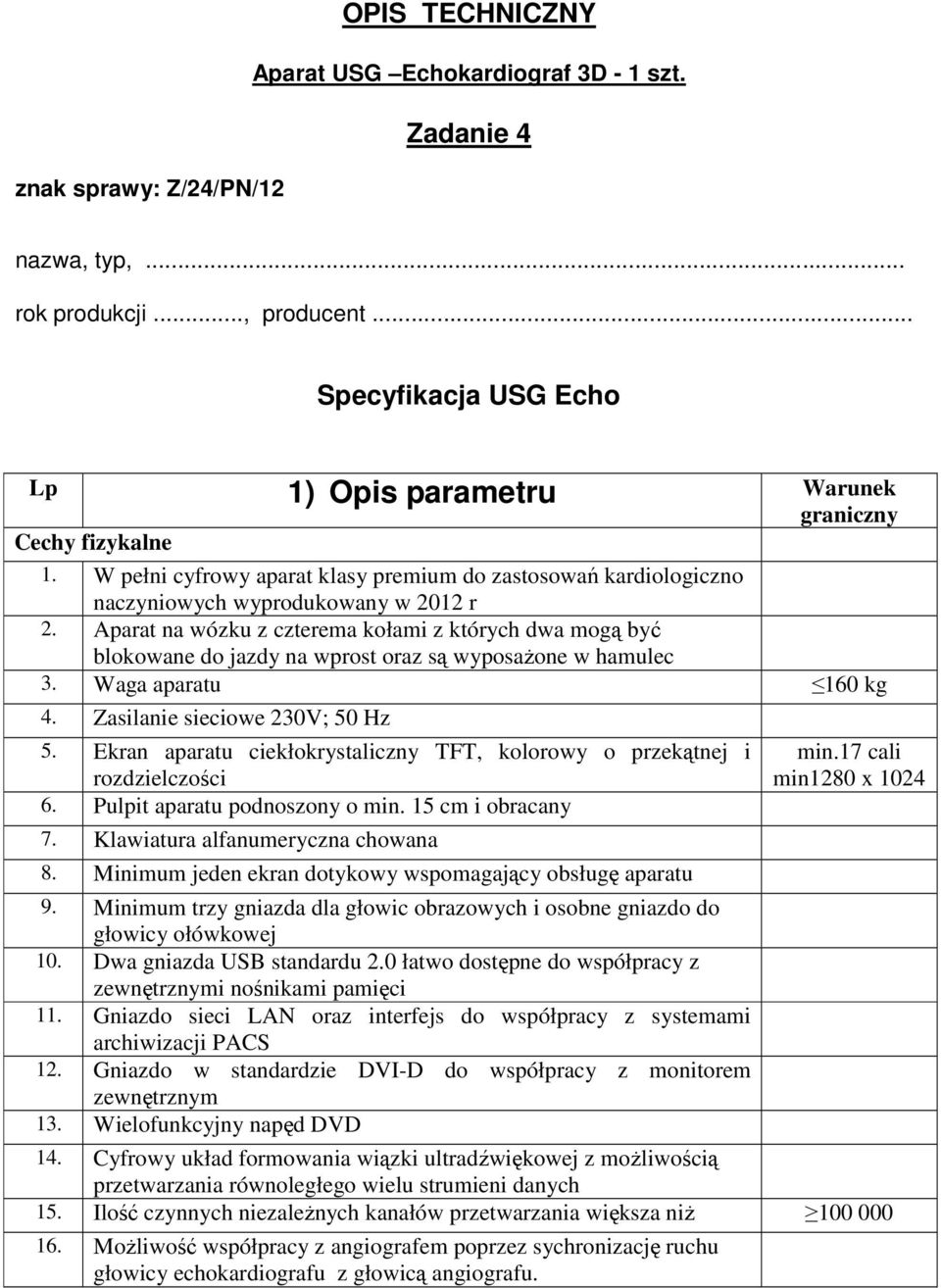

16 OPIS TECHNICZNY Aparat USG Echokardiograf 3D - 1 szt. Zadanie 4 znak sprawy: Z/24/PN/12 nazwa, typ,... rok produkcji..., producent... Specyfikacja USG Echo Lp 1) Opis parametru Warunek graniczny Cechy fizykalne 1. W pełni cyfrowy aparat klasy premium do zastosowań kardiologiczno naczyniowych wyprodukowany w 2012 r 2. Aparat na wózku z czterema kołami z których dwa mogą być blokowane do jazdy na wprost oraz są wyposaŝone w hamulec Waga aparatu 160 kg 4. Zasilanie sieciowe 230V; 50 Hz 5. Ekran aparatu ciekłokrystaliczny TFT, kolorowy o przekątnej i rozdzielczości 6. Pulpit aparatu podnoszony o min. 15 cm i obracany 7. Klawiatura alfanumeryczna chowana 8. Minimum jeden ekran dotykowy wspomagający obsługę aparatu 9. Minimum trzy gniazda dla głowic obrazowych i osobne gniazdo do głowicy ołówkowej 10. Dwa gniazda USB standardu 2.0 łatwo dostępne do współpracy z zewnętrznymi nośnikami pamięci 11. Gniazdo sieci LAN oraz interfejs do współpracy z systemami archiwizacji PACS 12. Gniazdo w standardzie DVI-D do współpracy z monitorem zewnętrznym 1 Wielofunkcyjny napęd DVD min.17 cali min1280 x Cyfrowy układ formowania wiązki ultradźwiękowej z moŝliwością przetwarzania równoległego wielu strumieni danych 15. Ilość czynnych niezaleŝnych kanałów przetwarzania większa niŝ MoŜliwość współpracy z angiografem poprzez sychronizację ruchu głowicy echokardiografu z głowicą angiografu.

17 Tryby pracy 17. Tryb 2D 18. Płynna regulacja szerokości obrazu sektorowego 19. Zmiana obrazu góra/dół i lewo/prawo 20. Regulacja wzmocnienia w torze odbiorczym i regulacja emitowanej mocy ultradźwiękowej w torze nadawczym 21. Kompensacja wzmocnienia w funkcji głębokości (TGC) przy pomocy min. 8 potencjometrów 22. Częstotliwość odświeŝania w trybie 2D 500 obrazów/min. 2 Obrazowanie w trybie skrzyŝowanych ultradźwięków 24. Automatyczna opcja redukcji zaszumienia obrazu 25. Automatyczna optymalizacja obrazu 2D 26. Technika harmoniczna 27. Zoom na obrazie zatrzymanym oraz w ruchu niŝ bez utraty rozdzielczości 28. Porównywanie obrazów w czasie rzeczywistym z zapamiętanymi 29. Porównywanie obrazów zapamiętanych w formacie ekranu podzielonego na cztery pola 30. Zmiana projekcji 2D bez zmiany połoŝenia głowicy np. z projekcji dwujamowej do projekcji czterojamowej lub z osi krótkiej w oś długą Tryb 3D 31. Jednoczesne wyświetlanie obrazów w płaszczyznach o kącie między nimi płynnie zmienianym 32. Jednoczesne wyświetlanie obrazów w dwóch płaszczyznach, z których jedna ma regulowany kąt uniesienia w stosunku do drugiej 3 Obrazy 3D/4D w czasie rzeczywistym synchronizowane lub nie przebiegiem EKG 34. Obrazy 3D/4D objętościowe składane z kilku kolejnych objętości synchronizowane sygnałem ekg 35. Obrazy 3D/4D przepływów kolorowych 36. Zoom obrazu 3D/4D 37. Zoom obrazu kolorowego 3D/4D 38. Pamięć typu cine dla obrazów 3D 39. MoŜliwość określenia wymiarów na obrazie 3D min. 15 krotny Pulsacyjny Doppler spektralny 40. Zakres pomiarowy Dopplera spektralnego przy zerowym kącie korekcji. min. od 0 do 9 m/sek 41. Zakres wielkości bramki dopplerowskiej w granicach min. od 1 do 15 mm 42. Jednoczesna praca w dwóch trybach 2D i Pulsacyjnego Dopplera spektralnego 4 Doppler wielobramkowy HPRF 44. Automatyczna optymalizacja skali i linii odniesienia

18 Ciągły Doppler spektralny 45. Zakres pomiarowy Dopplera spektralnego przy zerowym kącie korekcji 46. Kierunek do wyboru na całej szerokości sektora 47. Jednoczesna praca w dwóch trybach 2D i Ciągłego Dopplera spektralnego 48. Jednoczesne wyświetlanie obrazu 2D i spektrum dopplerowskiego w róŝnych proporcjach wielkości Przepływ kolorowy 49. Płynna regulacja wymiarów rejonu zainteresowania 50. Wybór min 10 róŝnych map kolorów 51. Szybkie wyłączenie koloru 52. Porównanie obrazu 2D czarno białego i kolorowego 5 Zoom min.8 krotny obrazu 2D z kolorem Kolorowy Doppler tkankowy 54. Doppler tkankowy kolorowy (2D) i spektralny min. od 0 do 12m/sek. 55. Częstotliwość odświeŝania obrazu min 400 obrazów /sek. Doppler mocy Protokół echokardiograficznej próby obciąŝeniowej 56. Akwizycja pojedynczych ramek i klipów z kaŝdego trybu pracy o regulowanej długości od 1 do 180 sek. 57. UŜycie funkcji blokady wzmocnienia przy przejściu od etapu do etapu 58. Akwizycja obrazów 3D Opcje naukowo badawcze 59. Moduł pomiarowo obliczeniowy do oznaczenia odcinkowego i globalnego odkształcenia (strain) za pomocą śledzenia stałych odbić (speckle tracking) do instalacji w aparacie i na zewnętrznym stanowisku komputerowym 60. Określanie odkształcenie odcinkowe i całkowite podłuŝne okręŝne radialne i poprzecznego w postaci wykresów 61. Oznaczanie odkształcenia dowolnie określonego 62. Oznaczanie ruchomości pierścienia zastawkowego 6 Moduł pomiarowy do obliczenia odkształceń za pomocą techniki Dopplera tkankowego do instalacji na zewnętrznym stanowisku komputerowym 64. Moduł pomiarowy do oznaczania objętości całkowitej i odcinkowej lewej komory za pomocą pozyskanych obrazów 3D do instalacji na zewnętrznym stanowisku komputerowym Wynik badania, archiwizacja i komunikacja 65. Komunikacja w sieci LAN wg protokołu DICOM 0 prędkość 1 GB/sek. 66. Tryby DICOM 0 (DiCOM print, DICOM storage, Modality Worklist)

19 67. MoŜliwość integracji ze szpitalnym systemem RIS firmy Agfa 68. Anonimizacja badania do publikacji 69. Wynik badania uzupełniany w pomiary wraz z postępem badania 70. MoŜliwość uzupełnienia pakietu pomiarowo obliczeniowego o pomiary i obliczenia unikalne lub nie będące częścią tego pakietu 71. Siedemnastosegmentowy schemat kurczliwości odcinkowej wyświetlany jako oko byka dołączany do wyniku badania 72. Widedrukarka czarno biała montowana na aparacie 7 Akceptacja protokołu Dicom Structure Report (DSR) raporty strukturalne 74. MoŜliwość definiowania własnych obliczeń i pomiarów przez uŝytkownika nie będących częścią pakietu pomiarowo obliczeniowego 75. Eksport obrazów i klipów obrazowych pozbawionych danych osobowych w formatach jpg i avi 76. Współpraca z napędem dyskowym DVD oraz poprzez złącze USB 2.0 z pamięciami typu pen i zewnętrznymi stacjami dysków twardych w celu eksportu lub importu danych w formacie DICOM 0 Głowice 77. Głowica szerokopasmowa, sektorowa, objętościowa, matrycowa, przezklatkowa pracująca w zakresie częstotliwości 78. Głowica pracująca w następujących trybach: 2D,3D, kolor, 3D kolor, Doppler pulsacyjny, ciągły i tkankowy 79. Elektroniczna głowica szerokopasmowa, sektorowa, objętościowa, matrycowa, przezprzełykowa pracująca w zakresie częstotliwości od 1 do 5 MHz z tolerancją ± 1 MHz od 2 do 7 MHz z tolerancją ± 1 MHz 80. Głowica pracująca w następujących trybach: 2D,3D, kolor, 3D kolor, Doppler pulsacyjny, ciągły i tkankowy 81. Ilość aktywnych elementów w głowicy Sterowana w zakresie od 0 do Głowica szerokopasmowa, sektorowa przezklatkowa pracująca w zakresie częstotliwości 84. Głowica pracująca w następujących trybach: 2D, kolor, Doppler pulsacyjny, ciągły i tkankowy 85. Głowica szerokopasmowa, liniowa pracująca w zakresie częstotliwości od 1 do 5 MHz z tolerancją ± 1 MHz od 3 do 11 MHz z tolerancją ± 1 MHz 86. Ilość aktywnych elementów w głowicy Głowica pracująca w następujących trybach: 2D, kolor, Doppler pulsacyjny 88. Głowica nieobrazowa Dopplera fali ciągłej 2 MHz Zewnętrzne stanowisko komputerowe do instalacji modułów pomiarowych 89. Komputer klasy Pentium Dual Core HDD RAM 360 GB 4 GB

20 Monitor LCD min 19 Basen do dezynfekcji głowicy przezprzełykowej data podpis upowaŝnionego przedstawiciela Wykonawcy * W pozycjach, w których Zamawiający wprowadził wielkości graniczne parametrów Wykonawca powinien podać faktyczne parametry zaoferowanego aparatu.
