1 PROJEKTOR DANYCH XJ-H1650/XJ-H1750/XJ-H2650 XJ-ST145/XJ-ST155 Pl Projektor danych Instrukcja obsługi USB Należy zapoznać się ze środkami ostrożności z zamieszczonymi w Skróconej instrukcji obsługi dołączonej do projektora. Upewnij się, czy posiadasz całą dokumentację użytkownika, w celu otrzymania niezbędnych informacji. Najnowszą wersję podręcznika można pobrać z podanej poniżej strony. Microsoft, Windows, Windows Vista i PowerPoint są zastrzeżonymi znakami towarowymi lub znakami towarowymi Microsoft Corporation w Stanach Zjednoczonych i w innych krajach. ArcSoft i logo ArcSoft są znakami towarowymi lub zastrzeżonymi znakami towarowymi ArcSoft, Inc. w Stanach Zjednoczonych i w innych krajach. Macintosh, Mac OS i QuickTime są znakami towarowymi lub zastrzeżonymi znakami towarowymi Apple, Inc. w Stanach Zjednoczonych i w innych krajach. Inne nazwy firm i produktów mogą być zastrzeżonymi nazwami produktów lub znakami towarowymi odpowiednich właścicieli. Treść niniejszego podręcznika może ulec zmianie bez uprzedniego powiadomienia. Kopiowanie niniejszego podręcznika, we fragmentach lub w całości, jest zakazane. Podręcznik można wykorzystywać wyłącznie do osobistego użytku. Inne wykorzystanie jest zakazane bez uprzedniej zgody CASIO COMPUTER CO., LTD. CASIO COMPUTER CO., LTD. nie ponosi odpowiedzialności za utracone korzyści lub roszczenia stron trzecich, wynikających z używania niniejszego produktu, oprogramowania opisanego w podręczniku lub samego podręcznika. CASIO COMPUTER CO., LTD. nie ponosi odpowiedzialności za straty lub utracone korzyści związane z utratą danych na skutek wadliwego działania lub obsługi niniejszego produktu, ani z jakiegokolwiek innego powodu. Przykładowe ekrany w niniejszym podręczniku zamieszczono wyłącznie w celach instruktażowych i mogą się one nieco różnić od rzeczywistych ekranów. O ile wyraźnie nie stwierdzono inaczej, wszystkie ilustracje w niniejszym podręczniku odnoszą się do modelu XJ-H

2 Spis treści O podręczniku Terminologia i konwencje... 4 O funkcjach USB projektora... 5 Podłączanie urządzenia USB do projektora... 7 Instalacja oprogramowania... 8 Minimalne wymagania sprzętowe... 8 Instalowanie aplikacji EZ-Converter FA... 9 Instalowanie aplikacji ArcSoft MediaConverter 3 for CASIO Projector Instalowanie aplikacji Multi Projection Camera Update Software Wyświetlanie zawartości plików z urządzenia pamięci Używanie aplikacji EZ-Converter FA do konwersji plików PowerPoint na format ECA lub PtG...12 Uruchamianie i wychodzenie z aplikacji EZ-Converter FA Konwersja plików PowerPoint na format ECA lub PtG Używanie ArcSoft MediaConverter 3 for CASIO Projector...17 Używanie Przeglądarki do wyświetlania plików z urządzania pamięci...19 Podłączanie urządzenia pamięci do projektora Uruchamianie projekcji z Przeglądarką Wyświetlanie plików ECA lub PtG Wyświetlanie zdjęć Wyświetlanie pokazu slajdów Wyświetlanie pliku filmowego Operacje w menu plików Konfigurowanie ustawień Przeglądarki Autouruchamianie...37 Rozwiązywanie problemów z Przeglądarką...38 Urządzenia pamięci Wyświetlanie i odtwarzanie plików Komunikaty błędów Przeglądarki

3 Przeprowadzenie prezentacji za pomocą wizualizera YC-400/YC Funkcje aplikacji Wizualizer YC i przegląd operacji...41 Podłączanie wizualizera do projektora Możliwości aplikacji Wizualizer YC...44 Możliwości projekcyjne aplikacji Wizualizer YC Konfigurowanie ustawień menu konfiguracyjnego aplikacji Wizualizer YC Wyświetlanie ekranu kalkulatora graficznego Aby wyświetlić ekran kalkulatora graficznego

4 O podręczniku... Niniejszy podręcznik wyjaśnia funkcje i operacje, kiedy do projektora CASIO podłączone jest przez port USB jedno z poniższych urządzeń. Pamięć USB Wizualizer CASIO (YC-400/YC-430) Kalkulator graficzny CASIO Uwaga Aby korzystać z urządzenia pamięci (strona 5), należy oddzielnie dokupić dostępną na rynku pamięć USB lub inną. Aby korzystać z wizualizera CASIO lub z kalkulatora graficznego, należy osobno zakupić wymagane urządzenie. Produkty te mogą być w pewnych rejonach niedostępne. Aby otrzymać pełne informacje, należy skontaktować się ze sprzedawcą projektora lub autoryzowanym dystrybutorem CASIO. Terminologia i konwencje W niniejszym podręczniku opisano wiele procedur, które wymagają równoległych operacji na projektorze i komputerze. Poniżej zaprezentowano specjalną terminologię i konwencje wykorzystywane w podręczniku, które pozwolą odróżnić projektor i komputer. Obszar projekcji Jest to cały obszar o kształcie prostokąta wyświetlany przez projektor. Niektóre operacje projektora spowodują, że na obszarze projekcji wyświetlane będą komunikaty i menu. Ekran komputera Jest to fizyczne urządzenie wyświetlające, będące częścią komputera. 4

5 O funkcjach USB projektora Wbudowany do projektora port USB umożliwia podłączenie zewnętrznego urządzenia USB i używania go jako źródła sygnału wejściowego. Urządzenie pamięci USB lub karta pamięci Po podłączeniu urządzenia pamięci do portu USB projektora można odtwarzać (wyświetlać) następujące rodzaje plików. Pliki ECA (specjalne pliki do prezentacji na projektorze) Można użyć aplikacji EZ-Converter FA, aby przekonwertować pliki PowerPoint na ECA (.ECA) w celu ich odtworzenia. Nieprzekonwertowane pliki PowerPoint nie będą odtwarzane. Pliki PtG (pliki prezentacji MobiShow) PtG jest formatem prezentacji zgodnym z aplikacją MobiShow firmy AWIND. Projektor odtwarza pliki PtG jedynie po konwersji za pomocą aplikacji EZ-Converter FA. Pliki zdjęciowe Projektor obsługuje pliki JPEG (jpg, jpeg, jpe; z wyłączeniem formatu progresywnego) lub BMP (bmp) do rozmiaru około 8 MB. Pliki filmowe Obsługiwane jest odtwarzanie następujących plików filmowych do maksymalnego rozmiaru około 4GB. Format Motion JPEG (.avi) Rozdzielczość: , , Maksymalna szybkość danych: 15 Mbps Format audio: ADPCM Ilość klatek na sekundę: 24 fps dla rozdzielczości , 30 fps dla rozdzielczości i ECA/ PtG AVI JPEG Pamięć USB Gdzie można znaleźć szczegółowe informacje. Więcej informacji na temat: Konwertowania plików PowerPoint, które można odtwarzać na projektorze Urządzeń pamięci, które można podłączyć do portu USB projektora Operacji wyświetlania zawartości plików z urządzenia pamięci Można znaleźć w rozdziale: Używanie aplikacji EZ-Converter FA do konwersji plików PowerPoint na format ECA lub PtG (strona 12) Podłączanie urządzenia pamięci do projektora (strona 19) Używanie Przeglądarki do wyświetlania plików z urządzania pamięci (strona 19) 5

6 Wizualizer (CASIO YC-400/YC-430) Do projektora można podłączyć przez port USB wizualizer CASIO i wyświetlać obrazy dokumentów umieszczonych na podstawie wizualizera YC-400/YC-430. YC-400/YC-430 USB Więcej informacji znajduje się w rozdziale Przeprowadzenie prezentacji za pomocą wizualizera YC-400/YC-430 na stronie 41. Kalkulator graficzny Do projektora można podłączyć przez port USB kalkulator graficzny CASIO i wyświetlać na projektorze ekran kalkulatora. USB Więcej szczegółów w rozdziale Wyświetlanie ekranu kalkulatora graficznego (strona 52). 6

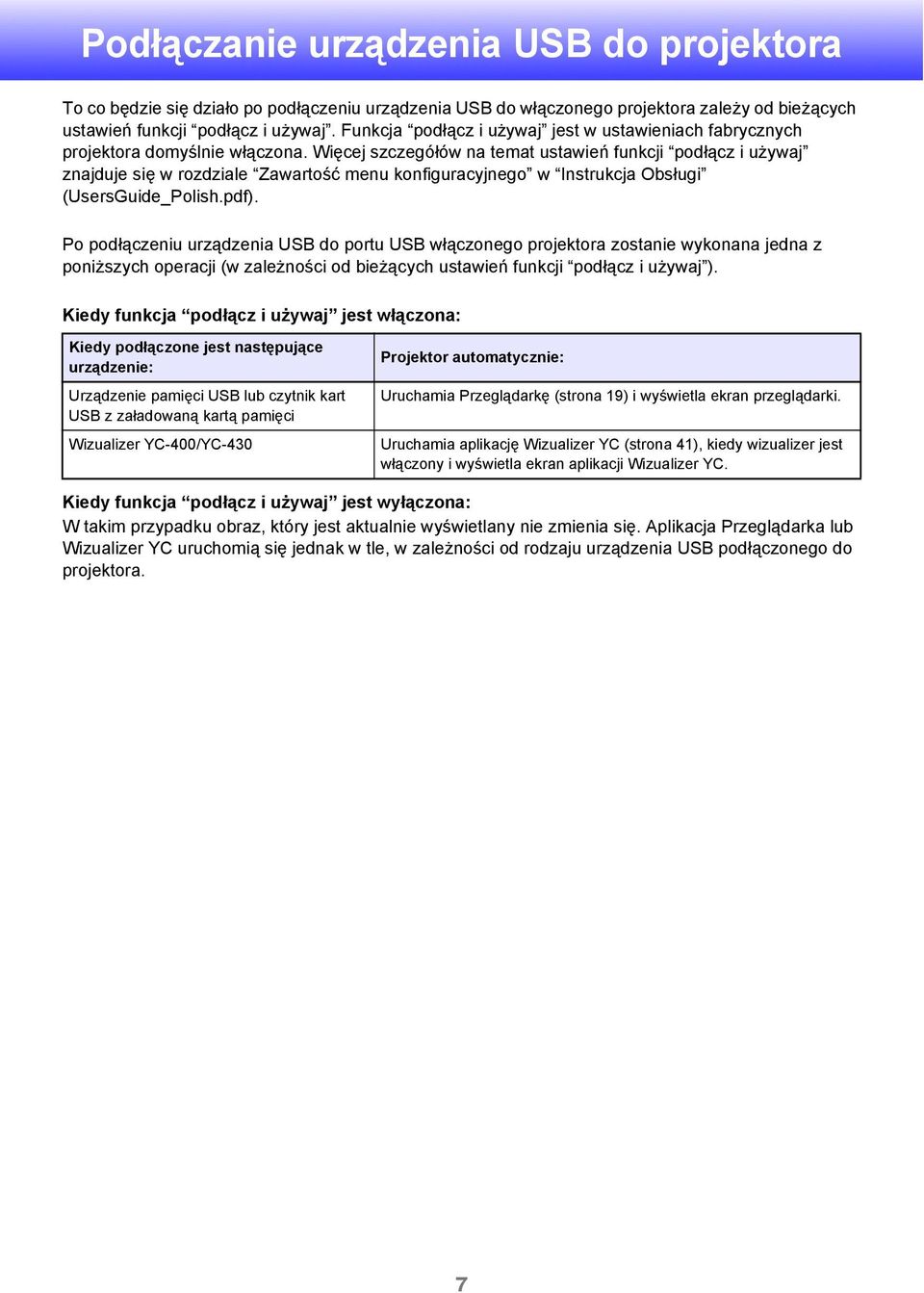

7 Podłączanie urządzenia USB do projektora To co będzie się działo po podłączeniu urządzenia USB do włączonego projektora zależy od bieżących ustawień funkcji podłącz i używaj. Funkcja podłącz i używaj jest w ustawieniach fabrycznych projektora domyślnie włączona. Więcej szczegółów na temat ustawień funkcji podłącz i używaj znajduje się w rozdziale Zawartość menu konfiguracyjnego w Instrukcja Obsługi (UsersGuide_Polish.pdf). Po podłączeniu urządzenia USB do portu USB włączonego projektora zostanie wykonana jedna z poniższych operacji (w zależności od bieżących ustawień funkcji podłącz i używaj ). Kiedy funkcja podłącz i używaj jest włączona: Kiedy podłączone jest następujące urządzenie: Urządzenie pamięci USB lub czytnik kart USB z załadowaną kartą pamięci Wizualizer YC-400/YC-430 Projektor automatycznie: Uruchamia Przeglądarkę (strona 19) i wyświetla ekran przeglądarki. Uruchamia aplikację Wizualizer YC (strona 41), kiedy wizualizer jest włączony i wyświetla ekran aplikacji Wizualizer YC. Kiedy funkcja podłącz i używaj jest wyłączona: W takim przypadku obraz, który jest aktualnie wyświetlany nie zmienia się. Aplikacja Przeglądarka lub Wizualizer YC uruchomią się jednak w tle, w zależności od rodzaju urządzenia USB podłączonego do projektora. 7

8 Instalacja oprogramowania W tym rozdziale podano minimalne wymagania sprzętowe oraz sposoby instalacji oprogramowania związane z funkcją USB. Nazwa oprogramowania EZ-Converter FA ArcSoft MediaConverter 3 for CASIO Projector Multi Projection Camera Update Software Opis Oprogramowanie służące do konwertowania plików PowerPoint na pliki ECA lub PtG, które mogą być odtwarzane na projektorze. Oprogramowanie służące do konwertowania plików filmowych. Oprogramowanie służące do aktualizowania oprogramowania sprzętowego wizualizera YC-400. Ważne! Najnowsze wersje oprogramowania można pobrać z podanej poniżej strony. Do niektórych modeli projektorów dołączona jest płyta CD-ROM, którą można użyć do instalacji oprogramowania. [ Home Support Downloads Projectors ] Minimalne wymagania sprzętowe System operacyjny : Microsoft Windows 7, Windows Vista SP2 lub Windows XP SP3 Komputer : IBM PC/AT lub kompatybilny, który spełnia następujące warunki Fabrycznie zainstalowany system Windows 7, Windows Vista lub Windows XP Zainstalowany PowerPoint 2003, 2007 lub 2010 (do użycia z EZ-Converter FA) Procesor: Pentium M 1,6 GHz lub szybszy; Procesor rekomendowany dla danego systemu operacyjnego Pamięć: Ilość pamięci zalecana dla używanego systemu operacyjnego Monitor: Kolorowy monitor o rozdzielczości co najmniej , obsługiwany przez powyższe systemy operacyjne i używany komputer. Urządzenie wejściowe: Klawiatura lub inne urządzenie wskazujące (mysz obsługiwana przez powyższy system operacyjny lub równoważne urządzenie) Wszelkie inne wymagania zalecane dla używanego systemu operacyjnego. Przy pewnych konfiguracjach sprzętu normalne działanie może być niemożliwe. Komputery z systemem Windows 2000, NT, Me, 98SE, 98, 95 lub 3.1 oraz komputery Macintosh lub Mac OS nie obsługują projektora. Komputery z systemem zaktualizowanym do Windows 7, Windows Vista lub Windows XP z innego systemu operacyjnego nie obsługują projektora. Komputery z systemem Windows XP Professional x64 Edition nie obsługują projektora. 8

9 Instalowanie aplikacji EZ-Converter FA Aby pobrać oprogramowanie ze strony CASIO i je zainstalować 1. Odwiedź stronę CASIO (strona 8) i pobierz na komputer program EZ-Converter FA. 2. Dwukrotnie kliknij pobrany plik. Postępuj zgodnie z instrukcjami na ekranie komputera. Aby zainstalować program z płyty CD-ROM (dołączonej do niektórych modeli projektora) 1. Umieść płytę CD-ROM w napędzie CD-ROM komputera. 2. Na menu, które się pojawi, kliknij przycisk [Install] na prawo od napisu EZ-Converter FA. Postępuj zgodnie z instrukcjami na ekranie komputera. Ważne! Jeżeli używasz Windows 7 i podczas instalacji pojawi się komunikat Kontrola konta użytkownika, kliknij [Tak]. Jeżeli używasz Windows Vista i podczas instalacji pojawi się komunikat Kontrola konta użytkownika, kliknij [Zezwalaj]. Jeżeli używasz Windows XP i podczas instalacji pojawi się widoczny poniżej komunikat, kliknij [Mimo to kontynuuj]. 9

10 Instalowanie aplikacji ArcSoft MediaConverter 3 for CASIO Projector Aby pobrać oprogramowanie ze strony CASIO i je zainstalować 1. Odwiedź stronę CASIO (strona 8) i pobierz na komputer program ArcSoft MediaConverter 3 for CASIO Projector. 2. Dwukrotnie kliknij pobrany plik. Postępuj zgodnie z instrukcjami na ekranie komputera. Aby zainstalować program z płyty CD-ROM (dołączonej do niektórych modeli projektora) 1. Umieść płytę CD-ROM w napędzie CD-ROM komputera. 2. Na menu, które się pojawi, kliknij przycisk [Install] na prawo od napisu ArcSoft MediaConverter 3 for CASIO Projector. Postępuj zgodnie z instrukcjami na ekranie komputera. Ważne! Jeżeli używasz Windows 7 i podczas instalacji pojawi się komunikat Kontrola konta użytkownika, kliknij [Tak]. Jeżeli używasz Windows Vista i podczas instalacji pojawi się komunikat Kontrola konta użytkownika, kliknij [Kontynuuj]. Jeżeli używasz Windows XP i podczas instalacji pojawi się widoczny poniżej komunikat, kliknij [Mimo to kontynuuj]. 10

11 Instalowanie aplikacji Multi Projection Camera Update Software Wizualizer YC-400 można podłączyć do projektora jedynie, gdy uruchomiona jest wersja oprogramowania sprzętowego 1.1 lub wyższa. Informacje na temat sprawdzania wersji oprogramowania firmowego wizualizera można znaleźć w dokumentacji poniżej. YC-400 Firmware Update Software ver.1.1 można pobrać ze strony CASIO (strona 8). YC-Update_Guide_English.pdf można znaleźć w folderze Polish wewnątrz folderu User s Guide na płycie CD-ROM dołączonej do niektórych modeli projektora. Aby pobrać oprogramowanie ze strony CASIO i je zainstalować 1. Odwiedź stronę CASIO (strona 8) i pobierz na komputer program YC-400 Firmware Update Software ver Dwukrotnie kliknij pobrany plik. Postępuj zgodnie z instrukcjami na ekranie komputera. Aby zainstalować program z płyty CD-ROM (dołączonej do niektórych modeli projektora) 1. Umieść płytę CD-ROM w napędzie CD-ROM komputera. 2. Na ekranie menu, które się pojawi, kliknij przycisk [Open Folder] na prawo od napisu Multi Projection Camera Update Software. Otworzy się folder na płycie CD-ROM, w którym znajduje się plik o nazwie YC-400.exe. 3. Dwukrotnie kliknij YC-400.exe. Postępuj zgodnie z instrukcjami na ekranie komputera. Uwaga Wykonanie powyższych kroków sprawi, że w określonym folderze utworzony zostanie plik o nazwie YC-400.bin. Informacje na temat jak wykorzystać ten plik do aktualizacji oprogramowania sprzętowego wizualizera znajdują się w dokumentacji poniżej. YC-400 Firmware Update Software ver.1.1 można pobrać ze strony CASIO (strona 8). YC-Update_Guide_English.pdf można znaleźć w folderze Polish wewnątrz folderu User s Guide na płycie CD-ROM dołączonej do niektórych modeli projektora. 11

12 Wyświetlanie zawartości plików z urządzenia pamięci W tym rozdziale opisano jak wykonywać poniższe operacje. Jak używać aplikacji EZ-Converter FA do konwersji plików PowerPoint do formatu, który można odtwarzać za pomocą Przeglądarki projektora. Jak używać aplikacji ArcSoft MediaConverter 3 for CASIO Projector do konwersji plików filmowych do formatu, który można odtwarzać za pomocą Przeglądarki projektora. Jak wyświetlać zawartość plików przechowywanych w urządzaniu pamięci za pomocą Przeglądarki projektora. Przeglądarka jest jedną z wbudowanych aplikacji projektora. Umożliwia odtwarzanie i wyświetlanie zawartości plików z urządzenia pamięci podłączonego do projektora. Używanie aplikacji EZ-Converter FA do konwersji plików PowerPoint na format ECA lub PtG EZ-Converter FA to oprogramowanie komputerowe do konwersji plików PowerPoint na format ECA lub PtG, który może być odtwarzany i wyświetlany przez projektor. EZ-Converter FA obsługuje konwersję plików stworzonych za pomocą Microsoft Office PowerPoint 2003, 2007 i Z pewnymi wyjątkami (opisanymi poniżej), odtwarzanie i projekcja plików ECA lub PtG powinna radzić sobie z przejściami, animacjami i innymi efektami specjalnymi oryginalnego pliku PowerPoint. Konwersja obiektów OLE (filmów, dźwięków, itp.) oraz obiektów VBA w plikach PowerPoint nie jest obsługiwana. Konwersja operacji regulatora czasowego i powtarzania animacji w plikach PowerPoint nie jest obsługiwana. Animacja w pliku PowerPoint jest konwertowana do momentu określonego przez Max Animation Display Time (strona 16) a wszystko co następuje później zostaje wycięte. Kiedy podczas odtwarzania pliku zostanie osiągnięty punkt, do którego animacja została przekonwertowana, odtwarzanie zatrzyma się i trzeba będzie nacisnąć klawisz [ENTER], aby przejść do kolejnego kroku. Podczas konwertowania pliku za pomocą EZ-Converter FA odtwarzany jest plik źródłowy PowerPoint. Jeżeli podczas odtwarzania nie będzie na ekranie żadnych zmian przez trzy kolejne sekundy, na przykład pomiędzy punktem A i B, efekt w punkcie B w oryginalnym pliku jest ignorowany i nie będzie konwertowany. Kiedy podczas odtwarzania przekonwertowanego pliku zostanie osiągnięty punkt B, odtwarzanie zatrzyma się i trzeba będzie nacisnąć klawisz [ENTER], aby przejść do kolejnego kroku. Ważne! Aby wykonać procedury opisane w tym rozdziale, należy najpierw zainstalować program EZ-Converter FA. Więcej informacji znajduje się w rozdziale Instalacja oprogramowania (strona 8). 12

13 Uruchamianie i wychodzenie z aplikacji EZ-Converter FA Aby uruchomić EZ-Converter FA Aby uruchomić na komputerze aplikację EZ-Converter FA, należy wykonać jedną z poniższych operacji. Dwukrotnie kliknąć ikonę na pulpicie Windows. W menu Start systemu Windows należy wybrać [Wszystkie programy] - [CASIO] - [EZ-Converter FA]. Ważne! Jeżeli komputer pracuje w systemie Windows Vista lub Windows 7, uruchomienie aplikacji EZ-Converter FA może spowodować, że pojawi się komunikat Kontrola konta użytkownika. W takim przypadku należy kliknąć [Zezwalaj] lub [Tak]. Okno EZ-Converter FA Poniżej pokazano okno, które pojawia się, gdy aplikacja EZ-Converter FA jest uruchomiona. Przycisk odtwarzania Przycisk konwersji Przycisk zamykania Przycisk minimalizacji Aby wyświetlić pomoc dla EZ-Converter FA Prawym przyciskiem myszy należy dwukrotnie kliknąć lewą stronę okna, a następnie w menu, które się pojawi wybrać Help. Aby wyświetlić informacje o wersji EZ-Converter FA Prawym przyciskiem myszy należy dwukrotnie kliknąć lewą stronę okna, a następnie w menu, które się pojawi wybrać About. Aby zamknąć EZ-Converter FA Należy kliknąć przycisk zamykania w prawym górnym rogu okna EZ-Converter FA. 13

14 Konwersja plików PowerPoint na format ECA lub PtG Ważne! Przed wykonaniem jakiejkolwiek z poniższych operacji, należy przygotować sobie plik stworzony przy użyciu Microsoft Office PowerPoint 2003, 2007 lub Konwersja pliku PowerPoint na format ECA lub PtG wymaga odtworzenia oryginalnego pliku od początku do końca. Czas wymagany na konwersję odpowiada mniej więcej czasowi wymaganemu na odtworzenie. Uwaga Rozpoczęcie konwersji za pomocą EZ-Converter FA powoduje zmianę wyglądu ekranu komputera w sposób opisany poniżej. Ustawienia ekranu powrócą po ukończeniu konwersji do ustawień pierwotnych. System operacyjny: Windows XP Windows Vista lub Windows 7 Zmiany: Rozdzielczość ekranu zmienia się na , , lub Akceleracja karty graficznej jest wyłączona. Rozdzielczość ekranu zmienia się na , , lub Windows zmienia się na tryb podstawowy (funkcja Windows Aero TM wyłączona). Gdy rozpocznie się konwersja, rozdzielczość ekranu dla formatu ECA lub PtG będzie rozdzielczością określoną przez ustawienia EZ-Converter FA ( , , lub ). Więcej informacji na temat konfiguracji tego ustawienia znajduje się w rozdziale Aby określić rozdzielczość ekranu dla pliku ECA lub PtG (strona 16). Aby przekonwertować plik PowerPoint na format ECA lub PtG 1. Włącz komputer i uruchom system Windows. 2. Podłącz do komputera pamięć USB (lub kartę pamięci), na której chcesz przechowywać przekonwertowane pliki ECA lub PtG. Jeżeli pliki ECA lub PtG mają być przechowywane na twardym dysku komputera, można ten krok pominąć. 3. Uruchom na komputerze program EZ-Converter FA. Jeżeli komputer pracuje w systemie Windows Vista lub Windows 7, uruchomienie aplikacji EZ-Converter FA spowoduje, że pojawi się komunikat Kontrola konta użytkownika. W takim przypadku należy kliknąć [Zezwalaj] lub [Tak]. Zostanie wyświetlone okno EZ-Converter FA. 4. Skonfiguruj następujące ustawienia w wymagany sposób. Należy określić rozdzielczość ekranu dla pliku ECA lub PtG. Patrz Aby określić rozdzielczość ekranu dla pliku ECA lub PtG (strona 16). Jeżeli oryginalny plik zawiera animację, określ maksymalny czas wyświetlania animacji. Patrz Aby określić maksymalny czas wyświetlania animacji (strona 16). 14

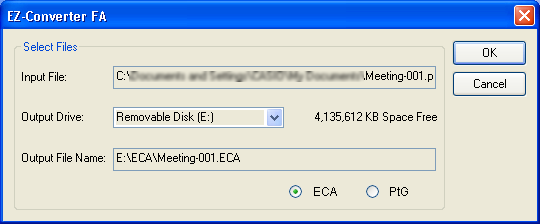

15 5. Kliknij przycisk na górze okna EZ-Converter FA. Wyświetli się okno dialogowe do otwierania plików. 6. Wybierz plik PowerPoint, który chcesz przekonwertować, a następnie kliknij przycisk [Otwórz]. Pojawi się okno dialogowe takie jak poniżej, gdzie można określić ustawienia pliku. 7. Skonfiguruj wymagane ustawienia w oknie dialogowym. Poniżej opisano znaczenie i ustawienia każdego elementu widocznego w oknie dialogowym. Element okna dialogowego Input File Output Drive Output File Name ECA/PtG Opis Pokazuje nazwę pliku PowerPoint wybranego w kroku 6: nie można zmieniać ustawienia tego elementu. Pokazuje nazwę napędu dysku wymiennego (pamięci USB lub karty pamięci) podłączonego do komputera w kroku 2. Jeżeli do komputera podłączono więcej dysków wymiennych, można kliknąć przycisk [ ] i wybrać nazwę napędu, gdzie ma zostać zapisany przekonwertowany plik. Przekonwertowany plik jest przechowywany w folderze o nazwie ECA (w przypadku pliku ECA) lub PtG (w przypadku pliku PtG) na określonej tu stacji dysków. Przy ustawieniach domyślnych, jeżeli do komputera nie podłączono dysku wymiennego, plik wynikowy zostanie zapisany w takiej samej lokalizacji (stacja dysków i folder) jak oryginalny plik PowerPoint. Chcąc zmienić miejsce zapisu, można kliknąć przycisk [Browse]. Pokazuje nazwę przekonwertowanego pliku wraz ze ścieżką dostępu. Z wyjątkiem rozszerzenia, nazwa pliku jest taka sama jak nazwa pliku PowerPoint. Tych ustawień nie można zmienić. Określa format konwertowanego pliku (domyślnie: ECA). Szczegółowe informacje na temat plików ECA i PtG znajdują się w rozdziale O funkcjach USB projektora (strona 5). 8. Po skonfigurowaniu żądanych ustawień kliknij [OK]. Rozpocznie się odtwarzanie pliku PowerPoint i jego konwersja na plik ECA lub PtG. Po zakończeniu konwersji pojawi się komunikat Conversion complete.. W przypadku większej ilości plików PowerPoint, należy powtórzyć kroki do 4 do 7. Aby sprawdzić zawartość pliku ECA lub PtG, należy wykonać procedurę opisaną w rozdziale Aby odtworzyć plik ECA lub PtG na komputerze (strona 16). 9. Po zakończeniu konwersji wszystkich plików kliknij przycisk zamykania w prawym górnym rogu okna aplikacji EZ-Converter FA. 15

16 Aby określić rozdzielczość ekranu dla pliku ECA lub PtG 1. Kliknij prawym przyciskiem myszy lewą stronę okna aplikacji EZ-Converter FA. 2. W menu, które się pojawi kliknij Output Resolution. 3. W podmenu, które się pojawi wybierz żądaną rozdzielczość. Poniżej podano ustawienia rozdzielczości, które należy używać dla poszczególnych modeli projektora. Model Dla pliku PtG należy wybrać lub Wybrane ustawienie pozostaje w mocy do momentu, kiedy zostanie zmienione. Aby określić maksymalny czas wyświetlania animacji 1. Kliknij prawym przyciskiem myszy lewą stronę okna aplikacji EZ-Converter FA. 2. W menu, które się pojawi kliknij Max Animation Display Time. 3. W podmenu, które się pojawi wybierz wartość maksymalnego czasu wyświetlania animacji (w sekundach). Opcje dostępne w podmenu to 10 sekund, 20 sekund, 30 sekund i 60 sekund. Wybrana opcja pozostaje w mocy do momentu, kiedy zostanie zmieniona. Aby odtworzyć plik ECA lub PtG na komputerze Rozdzielczość XJ-H1650, XJ-H1750, XJ-ST145, XJ-ST , *1 XJ-H , , *2 *1 Jeżeli nie można wybrać rozdzielczości , należy wybrać *2 Jeżeli nie można wybrać rozdzielczości lub , należy wybrać Uruchom na komputerze program EZ-Converter FA. Zostanie wyświetlone okno EZ-Converter FA. 2. Kliknij przycisk na górze okna EZ-Converter FA. Zostaną wyświetlone dwa dodatkowe przyciski pokazane poniżej. 3. Kliknij przycisk. Wyświetli się okno dialogowe do otwierania plików. 16

17 4. Wybierz plik ECA lub PtG który chcesz odtworzyć, a następnie kliknij przycisk [Open]. Na górze ekranu wyświetli się panel sterowania. Panel sterowania Podczas odtwarzania można korzystać z przycisków panelu sterowania, aby wykonywać opisane poniżej operacje. Aby: Przejść do poprzedniej strony Przejść do następnej strony Przeskoczyć do określonej strony Kliknij przycisk. Kliknij przycisk. Wykonaj następującą operację: 1. Kliknij przycisk, a następnie w menu, które się pojawi kliknij Slide Viewer. 2. W menu strony, które się pojawi kliknij miniaturkę strony docelowej, a następnie kliknij [OK]. Wyświetlić pomoc Kliknij przycisk, a następnie w menu, które się pojawi kliknij Help. Wyjść z odtwarzania pliku Kliknij przycisk lub przycisk, a następnie w menu, które się pojawi kliknij Exit. Aby zatrzymać odtwarzanie, można również kliknąć przycisk [ESC] na klawiaturze komputera. Używanie ArcSoft MediaConverter 3 for CASIO Projector ArcSoft MediaConverter 3 for CASIO Projector jest to program komputerowy, który konwertuje pliki formatu MP4, MOV *, AVI lub WMV na pliki AVI o formacie Motion JPEG, które można odtwarzać przez Przeglądarkę projektora. Szczegółowe informacje o tych formatach można znaleźć na stronie 5. * Do konwersji plików MOV wymagany jest QuickTime Player 7 lub nowszy. Ważne! Aby wykonać procedury opisane w tym rozdziale, należy najpierw zainstalować na komputerze program ArcSoft MediaConverter 3 for CASIO Projector. Więcej informacji znajduje się w rozdziale Instalacja oprogramowania (strona 8). 17

18 Aby przekonwertować plik filmowy do formatu, który może być odtwarzany przez Przeglądarkę 1. Dwukrotnie kliknij ikonę na pulpicie komputera. Uruchomi się ArcSoft MediaConverter 3 for CASIO Projector oraz wyświetli się poniższe okno. Ikona projektora CASIO 2. Przeciągnij i upuść oryginalny plik filmowy na okno ArcSoft MediaConverter 3 for CASIO Projector lub na ikonę projektora CASIO. Rozpocznie się konwersja i wyświetli się pasek postępu taki jak na poniższej ilustracji. Po zakończeniu konwersji pasek postępu automatycznie zniknie. Folder z przekonwertowanym plikiem można otworzyć klikając Local disk na dole okna. Jeżeli na dole okna nie widać Local disk, należy kliknąć, aby go wyświetlić. 3. Aby przekonwertować wszystkie żądane pliki filmowe, należy powtórzyć kroki od 1 do 2 tyle razy, ile będzie to konieczne. Można również wybrać i przeciągnąć większą ilość plików jednocześnie. 4. Po zakończeniu, aby wyjść z programu, kliknij przycisk w prawym górnym rogu ArcSoft MediaConverter 3 for CASIO Projector. Uwaga Szczegółowe informacje na temat ustawień i operacji programu ArcSoft MediaConverter 3 for CASIO Projector znajdują się w pomocy. Aby wyświetlić pomoc programu, kliknij przycisk w prawym górnym rogu ArcSoft MediaConverter 3 for CASIO Projector. W menu, które się pojawi kliknij Help. Szczegółowe informacje na temat odtwarzania przekonwertowanych plików filmowych za pomocą przeglądarki znajdują się w rozdziale Wyświetlanie pliku filmowego (strona 28). 18

19 Używanie Przeglądarki do wyświetlania plików z urządzania pamięci Do wyświetlania plików z urządzenia pamięci można użyć Przeglądarki projektora. Przeglądarka uruchamia się automatycznie po podłączeniu urządzania pamięci obsługiwanego przez projektor do portu USB projektora. Podłączanie urządzenia pamięci do projektora Port USB projektora rozpoznaje urządzenia pamięci z system plików FAT/FAT32 obsługiwane przez interfejs USB. Poniżej wymieniono obsługiwane urządzenia pamięci. Pamięć USB Karty pamięci Do podłączenia karty pamięci do projektora wymagany jest dostępny w sprzedaży czytnik kart USB. Urządzenia pamięci masowej USB (klasa pamięci masowej USB) kompatybilne z aparatami cyfrowymi Ważne! Projektor nie obsługuje połączenia ze wszystkimi dostępnymi na rynku urządzeniami pamięci USB, kartami pamięci i aparatami cyfrowymi. Informacje na temat obsługiwanych urządzeń pamięci można uzyskać u sprzedawcy lub u najbliższego autoryzowanego dystrybutora CASIO. Aby podłączyć pamięć USB do projektora Podłącz pamięć USB do portu USB projektora w sposób pokazany poniżej. 19

20 Aby podłączyć kartę pamięci do projektora 1. Włóż kartę pamięci do czytnika kart USB. Szczegółowe informacje na temat wkładania karty pamięci do czytnika kart USB można znaleźć w dokumentacji dołączonej do czytnika. 2. Podłącz czytnik kart USB do portu USB projektora. Aby podłączyć aparat cyfrowy do projektora 1. W razie konieczności należy skonfigurować ustawienie pamięci masowej USB. 2. Włącz aparat cyfrowy i podłącz do niego kabel USB. 3. Podłącz drugi koniec kabla USB (złącze typu A) do portu USB projektora. 4. Włącz aparat cyfrowy. Uwaga Szczegółowe informacja na temat kroku 1, 2 i 4 można znaleźć w dokumentacji dołączonej do aparatu cyfrowego. 20

21 Uruchamianie projekcji z Przeglądarką Jeżeli projektor podczas wykonywania procedury podłączania pamięci USB opisanej w rozdziale Podłączanie urządzenia pamięci do projektora (strona 19) jest włączony, to wyświetli się widoczne poniżej okno Przeglądarki. Element menu Funkcja Odnosi się do: Presentation Slides Movie Viewer Setup Wejście do trybu prezentacji w celu wyświetlenia plików ECA lub PtG. Wejście do trybu slajdów w celu wyświetlania zdjęć. Wejście do trybu filmowego w celu wyświetlania filmów. Wyświetlenie menu konfiguracyjnego Przeglądarki. Wyświetlanie plików ECA lub PtG (strona 23) Konwersja plików PowerPoint na format ECA lub PtG (strona 14) Wyświetlanie zdjęć (strona 26) Wyświetlanie pliku filmowego (strona 28) Konfigurowanie ustawień Przeglądarki (strona 34) Uwaga Jeżeli Przeglądarka nie uruchomi się automatycznie, należy wykonać poniższe kroki, aby wybrać USB jako źródło sygnału wejściowego. 1. Naciśnij klawisz [INPUT]. Wyświetli się ekran wyboru źródła sygnału wejściowego. 2. Użyj klawiszy [ ] i [ ], aby podświetlić USB, a następnie naciśnij klawisz [ENTER]. 21

22 Menu napędu Wejście do trybu prezentacji, trybu slajdów lub trybu filmowego, gdy do projektora podłączono wiele urządzeń (kilka urządzeń pamięci USB podłączonych przez hub USB, kilka kart pamięci załadowanych do czytnika kart podłączonego do projektora, itp.) spowoduje, że na ekranie projekcyjnym wyświetli się przedstawione poniżej menu. W takim przypadku należy użyć klawiszy kursora, aby podświetlić żądany napęd, a następnie nacisnąć klawisz [ENTER]. Spowoduje to wyświetlenie menu plików dla wybranego trybu. Uwaga Projektor może rozpoznać do czterech napędów jednocześnie. 22

23 Wyświetlanie plików ECA lub PtG Do wyświetlania plików ECA lub PtG należy użyć trybu prezentacji Przeglądarki. Aby wyświetlić plik ECA lub PtG 1. Podłącz do projektora urządzenie pamięci z zapisanym plikiem ECA lub PtG, który chcesz wyświetlić. Wyświetli się główne okno Przeglądarki. Jeżeli nie pojawi się główne okno Przeglądarki, naciśnij klawisz [INPUT], aby jako źródło sygnału wejściowego wybrać USB. 2. Użyj klawiszy kursora, aby podświetlić opcję Presentation, a następnie naciśnij klawisz [ENTER]. Wyświetli się menu plików, takie jak na poniższej ilustracji. Jeżeli plik ECA lub PtG przeznaczony do wyświetlenia mieści się w konkretnym folderze, należy użyć klawiszy kursora, aby podświetlić ten folder, a następnie nacisnąć klawisz [ENTER]. 3. Użyj klawiszy kursora, aby podświetlić plik ECA lub PtG, który chcesz odtworzyć, a następnie naciśnij klawisz [ENTER] (lub klawisz [O]). Rozpocznie się odtwarzanie wybranego pliku ECA lub PtG. 4. Zmień stronę i wykonaj inne wymagane operacje. Szczegółowe informacje o operacjach, które można wykonać podczas projekcji pliku ECA lub PtG znajdują się w rozdziale Operacje podczas projekcji pliku ECA lub PtG (strona 24). Aby zatrzymać odtwarzanie pliku ECA lub PtG i powrócić do menu plików, naciśnij klawisz [ESC]. 23

24 Operacje podczas projekcji pliku ECA lub PtG Poniższe operacje można wykonywać podczas odtwarzania pliku ECA lub PtG. Aby: Przejść do poprzedniej strony Przejść do następnej strony Wstrzymać odtwarzanie pliku ECA lub PtG Przeskoczyć do określonej strony Zatrzymać odtwarzanie i powrócić do menu plików Naciśnij klawisz [ ]. Naciśnij klawisz [ ]. Wykonaj następującą operację: 1. Naciśnij klawisz [FUNC]. 2. W menu funkcji, które się pojawi użyj klawiszy kursora, aby podświetlić opcję Pause, a następnie naciśnij klawisz [ENTER]. 1. Naciśnij klawisz [O], aby wyświetlić menu strony. 2. Użyj klawiszy kursora, aby podświetlić miniaturę strony, od której chcesz zacząć odtwarzanie prezentacji, a następnie naciśnij klawisz [ENTER]. Informacje na temat operacji, które można wykonać, kiedy wyświetlane jest menu strony można znaleźć w rozdziale Operacje w menu strony (strona 25). Naciśnij klawisz [ESC]. Poniższe operacje można wykonywać, podczas gdy odtwarzanie pliku ECA lub PtG jest wstrzymane. Aby: Wznowić odtwarzanie pliku ECA lub PtG Naciśnij klawisz [ENTER]. Wykonaj następującą operację: 24

25 Operacje w menu strony Naciśnięcie przycisku [O] w trakcie odtwarzania pliku ECA lub PtG spowoduje wyświetlenie menu strony takiej jak przedstawiona poniżej. Opisane poniżej operacje można wykonywać, gdy wyświetlane jest menu strony. Aby: Rozpocząć odtwarzanie pliku od wybranej strony Przewinąć do następnego ekranu Przewinąć do poprzedniego ekranu Zatrzymać odtwarzanie i powrócić do menu plików Wykonaj następującą operację: Użyj klawiszy kursora, aby podświetlić miniaturę strony, od której chcesz zacząć odtwarzanie prezentacji, a następnie naciśnij klawisz [ENTER]. Naciśnij klawisz [Z]. Naciśnij klawisz [f]. Naciśnij klawisz [ESC]. 25

26 Wyświetlanie zdjęć Do wyświetlania zdjęć służy tryb slajdów Przeglądarki. Zdjęcia można grupować i wyświetlać je w określonej kolejności jako pokaz slajdów. Aby wyświetlić zdjęcie 1. Podłącz do projektora urządzenie pamięci z zapisanym zdjęciem, które chcesz wyświetlić. Wyświetli się główne okno Przeglądarki. Jeżeli nie pojawi się główne okno Przeglądarki, naciśnij klawisz [INPUT], aby jako źródło sygnału wejściowego wybrać USB. 2. Użyj klawiszy kursora, aby podświetlić opcję Slides, a następnie naciśnij klawisz [ENTER]. Wyświetli się menu plików, takie jak na poniższej ilustracji. Jeżeli zdjęcie przeznaczone do wyświetlenia mieści się w konkretnym folderze, należy użyć klawiszy kursora, aby podświetlić ten folder, a następnie nacisnąć klawisz [ENTER]. 3. Użyj klawiszy kursora, aby podświetlić plik zdjęciowy, który chcesz wyświetlić, a następnie naciśnij klawisz [ENTER]. Wybrane zdjęcie zostanie wyświetlone. 4. W razie konieczności wykonaj opisane poniżej operacje. Aby: Przewinąć do poprzedniego zdjęcia Przewinąć do następnego zdjęcia Obrócić zdjęcie w prawo o 90 stopni Obrócić zdjęcie w lewo o 90 stopni Rozpocząć pokaz slajdów Naciśnij ten klawisz: [ ] [ ] [f] [Z] [O] 5. Aby zatrzymać projekcję zdjęć i powrócić do menu plików, naciśnij klawisz [ESC]. 26

27 Wyświetlanie pokazu slajdów Tryb slajdów projektora pozwala na grupowanie plików zdjęciowych i wyświetlanie ich w kolejności jako pokaz slajdów. Pokaz slajdów może być wyświetlany ręcznie lub automatycznie. Ustawienie domyślne to wyświetlanie ręczne. Aby przygotować pliki zdjęciowe do pokazu slajdów Podczas przygotowywania pokazu slajdów należy zwrócić uwagę na poniższe punkty. Wszystkie pliki zdjęciowe muszą znajdować się w tym samym folderze. Podczas pokazu zdjęcia będą wyświetlane w kolejności alfabetycznej według nazw plików. Aby wyświetlić zdjęcia w innej kolejności należy zmienić ich nazwy w taki sposób, aby uporządkować je w folderze w żądany sposób. Należy skopiować folder ze zdjęciami na urządzenie pamięci. Aby wyświetlać zdjęcia jako pokaz slajdów 1. Podłącz do projektora urządzenie pamięci z zapisanymi zdjęciami, które chcesz wyświetlić jako pokaz slajdów. Wyświetli się główne okno Przeglądarki. Jeżeli nie pojawi się główne okno Przeglądarki, naciśnij klawisz [INPUT], aby jako źródło sygnału wejściowego wybrać USB. 2. Wybierz przewijanie ręczne lub automatyczne i skonfiguruj inne ustawienia pokazu. Więcej informacji znajduje się w rozdziale Konfigurowanie ustawień Przeglądarki (strona 34). 3. Użyj klawiszy kursora, aby podświetlić opcję Slides, a następnie naciśnij klawisz [ENTER]. Wyświetlone zostanie menu plików. 4. Użyj klawiszy kursora, aby podświetlić folder zawierający zdjęcia, które chcesz wyświetlić jako pokaz slajdów, a następnie naciśnij klawisz [ENTER]. 5. Użyj klawiszy kursora, aby podświetlić plik zdjęciowy, od którego chcesz rozpocząć pokaz slajdów, a następnie naciśnij klawisz [O]. Zostanie wyświetlone wybrane zdjęcie i rozpocznie się pokaz slajdów. 27

28 6. W razie konieczności wykonaj opisane poniżej operacje. Aby: Przewinąć do poprzedniego zdjęcia Przewinąć do następnego zdjęcia Wstrzymać pokaz slajdów (Ta opcja jest dostępna wyłącznie, gdy menu konfiguracyjnym w ustawieniach Image Switching wybrano Auto.) Obrócić zdjęcie w prawo o 90 stopni Obrócić zdjęcie w lewo o 90 stopni Wykonaj następującą operację: Naciśnij klawisz [ ]. Naciśnij klawisz [ ]. 1. Naciśnij klawisz [FUNC]. 2. W menu funkcji, które się pojawi użyj klawiszy kursora, aby podświetlić opcję Pause, a następnie naciśnij klawisz [ENTER]. Naciśnij klawisz [f]. Naciśnij klawisz [Z]. Poniższe operacje można wykonywać, kiedy pokaz slajdów jest wstrzymany. Aby: Przewinąć do poprzedniego zdjęcia Przewinąć do następnego zdjęcia Obrócić zdjęcie w prawo o 90 stopni Obrócić zdjęcie w lewo o 90 stopni Wznowić pokaz slajdów [ ] [ ] [f] [Z] [O] Naciśnij ten klawisz: 7. Aby po zakończeniu pokazu slajdów powrócić do menu plików, naciśnij klawisz [ESC]. Wyświetlanie pliku filmowego Do wyświetlania zdjęć służy tryb filmowy Przeglądarki. Uwaga Przeglądarka obsługuje odtwarzanie plików filmowych AVI w formacie Motion JPEG (szczegóły na stronie 5). Odtwarzanie plików filmowych w innych formatach nie jest obsługiwane. Niektóre pliki filmowe można przekonwertować do formatu obsługiwanego przez Przeglądarkę. Aby przekonwertować film, należy skorzystać z aplikacji ArcSoft MediaConverter 3 for CASIO Projector, którą można pobrać ze strony CASIO (strona 8). Więcej informacji na temat instalacji tego oprogramowania znajduje się w rozdziale Instalacja oprogramowania (strona 8). Informacje na temat formatów plików filmowych, które można przekonwertować oraz na temat procesu konwersji znajdują się w rozdziale Używanie ArcSoft MediaConverter 3 for CASIO Projector (strona 17). 28

29 Aby wyświetlić film 1. Podłącz do projektora urządzenie pamięci z zapisanym filmem, który chcesz wyświetlić. Wyświetli się główne okno Przeglądarki. Jeżeli nie pojawi się główne okno Przeglądarki, naciśnij klawisz [INPUT], aby jako źródło sygnału wejściowego wybrać USB. 2. Użyj klawiszy kursora, aby podświetlić opcję Movie, a następnie naciśnij klawisz [ENTER]. Wyświetli się menu plików, takie jak na poniższej ilustracji. Jeżeli film przeznaczony do wyświetlenia mieści się w konkretnym folderze, należy użyć klawiszy kursora, aby podświetlić ten folder, a następnie nacisnąć klawisz [ENTER]. 3. Użyj klawiszy kursora, aby podświetlić plik filmowy, który chcesz odtworzyć, a następnie naciśnij klawisz [ENTER] (lub klawisz [O]). Rozpocznie się odtwarzanie wybranego pliku filmowego. 4. W razie konieczności wstrzymaj odtwarzanie i wykonaj inne operacje. Szczegółowe informacje o operacjach, które można wykonać podczas projekcji pliku filmowego znajdują się w rozdziale Operacje podczas odtwarzania filmu (strona 30). Aby zatrzymać odtwarzanie filmu i powrócić do menu plików, naciśnij klawisz [ESC]. Kiedy odtwarzanie dojdzie do końca pliku filmowego, wyświetlany obraz będzie pokazywał zatrzymaną ostatnią klatkę filmu. 5. Aby po zakończeniu odtwarzania filmu powrócić do menu plików, naciśnij klawisz [ESC]. 29

30 Operacje podczas odtwarzania filmu Poniższe operacje można wykonywać, podczas gdy odtwarzanie pliku filmowego jest wstrzymane. Aby: Wstrzymać i wznowić odtwarzanie Ponownie odtworzyć od początku Wyświetlić w lewym górnym rogu ekranu projekcyjnego czas odtwarzania Wykonaj następującą operację: Naciśnij klawisz [ENTER]. Gdy projekcja jest wstrzymana, w lewym górnym rogu ekranu projekcji wyświetlana jest ikona wstrzymania ( ). 1. Naciśnij klawisz [FUNC]. 2. W menu funkcji, które się pojawi użyj klawiszy kursora, aby podświetlić opcję Play from Beginning, a następnie naciśnij klawisz [ENTER]. Naciśnij klawisz [O]. Każde naciśnięcie klawisza [O] powoduje pokazanie lub schowanie wskaźnika czasu. Całkowita długość filmu Czas odtwarzania filmu Szybko do przodu * Szybko do tyłu * Zatrzymać odtwarzanie filmu i powrócić do menu plików Naciśnij klawisz [ ]. Naciśnij klawisz [ ]. Naciśnij klawisz [ESC]. * Szczegóły dotyczące szybkiego przewijania do przodu i do tyłu znajdują się poniżej w rozdziale Aby podczas odtwarzania filmu wykonać szybkie przewijanie do przodu lub do tyłu. Aby podczas odtwarzania filmu wykonać szybkie przewijanie do przodu lub do tyłu 1. Wykonaj kroki od 1 do 3 opisane w rozdziale Aby wyświetlić film (strona 29), aby rozpocząć odtwarzanie pliku filmowego. 2. Naciśnij klawisz [ ], aby szybko przewijać do przodu lub klawisz [ ], aby szybko przewijać do tyłu. Rozpocznie się odpowiednia operacja a w górnym lewym rogu ekranu projekcyjnego wyświetli się ikona ( dla szybkiego przewijania do przodu, dla szybkiego przewijania do tyłu). Każde naciśnięcie klawisza [ ] lub [ ] przełącza pomiędzy trzema dostępnymi prędkościami przewijania. Ta ikona: Oznacza: Szybkie przewijanie do przodu (przyrost o 10 sekund) Szybkie przewijanie do przodu 6X (przyrost o 60 sekund) Szybkie przewijanie do przodu 60X (przyrost o 10 minut) Szybkie przewijanie do tyłu (przyrost o 10 sekund) Szybkie przewijanie do tyłu 6X (przyrost o 60 sekund) Szybkie przewijanie do tyłu 60X (przyrost o 10 minut) Odtwarzanie filmu zatrzymuje się automatycznie, gdy przewijanie do przodu lub do tyłu osiągnie pierwszą lub ostatnią klatkę filmu. 30

31 3. W razie konieczności wykonaj opisane poniżej operacje. Aby: Wyjść z operacji szybkiego przewijania do przodu lub do tyłu i wznowić normalne odtwarzanie Zatrzymać odtwarzanie i powrócić do menu plików Naciśnij ten klawisz: [ENTER] [ESC] Operacje w menu plików W tym rozdziale wyjaśniono operacje jakie można wykonywać, gdy wyświetlana jest lista plików w trybie prezentacji, slajdów lub filmowym. Widok listy i widok ikon Menu plików Przeglądarki posiada dwa widoki: widok listy i widok ikon. Widok listy Widok ikon Widok listy: W tym widoku pokazane są nazwy folderów i plików znajdujące się na urządzeniu pamięci. Jest to domyślne ustawienie widoku dla trybu prezentacji, slajdów i filmowego. Widok ikon: W tym widoku pokazane są zarówno ikony jak i nazwy folderów i plików znajdujące się na urządzeniu pamięci. Wszystkie pliki, które mogą być odtworzone za pomocą Przeglądarki są wyświetlone jako miniaturki. 31

32 Aby przełączyć menu plików pomiędzy widokiem listy i widokiem ikon Naciśnij klawisz [FUNC], a następnie klawisz [ENTER]. Uwaga Można określić widok listy lub widok ikon jako widok domyślny. Więcej informacji znajduje się w rozdziale Konfigurowanie ustawień Przeglądarki na stronie 34. Aby przewijać menu plików Naciśnij klawisz [Z], aby przewijać do przodu lub klawisz [f], aby przewijać do tyłu. Aby otworzyć folder Użyj klawiszy kursora, aby podświetlić folder, który chcesz otworzyć, a następnie naciśnij klawisz [ENTER]. Aby wyjść z bieżącego folderu i przejść na następny poziom Naciśnij klawisz [ESC]. 32

33 Aby zobaczyć właściwości pliku 1. Wyświetl menu plików w widoku listy. 2. Użyj klawiszy [ ] i [ ], aby podświetlić plik, którego właściwości chcesz wyświetlić. Po lewej stronie menu plików wyświetli się miniatura i właściwości aktualnie wybranego pliku. Miniatura Właściwości Poniżej wyjaśniono informacje, które pojawiają się we właściwościach pliku. Tryb prezentacji Ten element: Type Size Date Pixels Oznacza: ECA File lub PtG File (Pliki do prezentacji przekonwertowane za pomocą EZ-Converter FA) Rozmiar pliku Data i czas ostatniej modyfikacji pliku Liczba pikseli w pliku Tryb slajdów Ten element: Type Size Date Pixels Rotation Oznacza: Rodzaj pliku ( JPEG Image lub BMP Image ) Rozmiar pliku Data i czas ostatniej modyfikacji pliku Liczba pikseli w danych obrazu zawarta w pliku Ten element pojawia się wyłącznie dla plików zawierających informację o orientacji strony w formacie Exif. Right side - Top wskazuje na obrót o 90 stopni w prawo, a Left side - Bottom wskazuje na obrót o 90 stopni w lewo. Tryb filmowy Ten element: Type Size Date Pixels Oznacza: Movie (Film) Rozmiar pliku Data i czas ostatniej modyfikacji pliku Liczba pikseli w pliku filmowym 33

34 Aby powrócić do głównego okna Przeglądarki 1. Naciśnij klawisz [FUNC]. 2. W menu funkcji, które się pojawi użyj klawiszy kursora, aby podświetlić opcję Back to Viewer Selection, a następnie naciśnij klawisz [ENTER]. Konfigurowanie ustawień Przeglądarki Do skonfigurowania opisanych poniżej ustawień Przeglądarki można użyć menu konfiguracyjnego Przeglądarki. Początkowe ustawienia domyślne dla poszczególnych elementów są oznaczone gwiazdką (*). Nazwa ustawienia Image Zoom Display Sequence Setup Startup Mode Image Switching Slideshow Display Interval Slideshow Repeat Movie Display Initialize Viewer Setup Opis Zoom*: Powoduje, że wyświetlane przez projektor obrazy mają maksymalny rozmiar przy jednoczesnym zachowaniu współczynnika kształtu obrazu. No Zoom: Powoduje, że obraz jest wyświetlany w rozmiarze rzeczywistym. Określa sekwencję obrazów w menu plików. File Names (Ascending)*: Wyświetla pliki według nazw w porządku rosnącym. File Names (Descending): Wyświetla pliki według nazw w porządku malejącym. Time (New-to-Old): Wyświetla pliki według daty ostatniej modyfikacji, od najnowszych do najstarszych. Time (Old-to-New): Wyświetla pliki według daty ostatniej modyfikacji, od najstarszych do najnowszych. Określa czy domyślnym widokiem przy wchodzeniu do głównego okna przeglądarki ma być widok listy czy widok ikon. List View*: Określa widok listy jako wartość domyślną. Icon View: Określa widok ikon jako wartość domyślną. Manual*: Określa ręczne przewijanie obrazów. Auto: Określa automatyczne przewijanie obrazów. Określa jak długo będzie wyświetlane zdjęcie podczas pokazu slajdów. 5 seconds*, 10 seconds, 30 seconds, 1 minute, 5 minutes Repeat: Zapętla odtwarzanie pokazu slajdów lub filmu. No Repeat*: Automatycznie zatrzymuje odtwarzanie, kiedy osiągnięty zostanie koniec pokazu slajdów lub filmu. Zoom*: Powoduje, że odtwarzane przez projektor filmy mają maksymalny rozmiar przy jednoczesnym zachowaniu współczynnika kształtu obrazu. No Zoom: Powoduje, że filmy są odtwarzane w rozmiarze rzeczywistym. Przywraca wszystkie ustawienia Przeglądarki do ustawień fabrycznych. 34

35 Aby wyświetlić menu konfiguracyjne Przeglądarki Wykonaj dowolną z poniższych operacji. Operacja 1 1. Wyświetl główne okno Przeglądarki. Jeżeli odtwarzany jest plik w trybie prezentacji, slajdów lub filmowym, należy wstrzymać odtwarzanie i powrócić do menu plików. Następnie należy nacisnąć [FUNC], potem [ ], a wreszcie [ENTER]. 2. Użyj klawiszy kursora, aby podświetlić opcję Viewer Setup, a następnie naciśnij klawisz [ENTER]. Operacja 2 1. Kiedy wyświetlana jest Przeglądarka, należy nacisnąć klawisz [MENU]. Jeżeli odtwarzany jest plik w trybie prezentacji, slajdów lub filmowym, przed naciśnięciem klawisza [MENU] należy wstrzymać odtwarzanie. 2. Użyj klawisza [ ], aby podświetlić USB, a następnie naciśnij klawisz [ENTER]. 3. Użyj klawisza [ ], aby podświetlić Setup, a następnie naciśnij klawisz [ENTER]. 35

36 Aby skonfigurować ustawienia Przeglądarki 1. Wyświetl menu konfiguracyjne Przeglądarki. 2. Użyj klawiszy [ ] i [ ], aby podświetlić element, którego ustawienie chcesz zmienić. 3. Użyj klawiszy [ ] i [ ], aby wyświetlić dostępne ustawienia. 4. Po skonfigurowani wszystkich żądanych ustawień naciśnij klawisz [ESC] (lub naciśnij klawisz [FUNC], a następnie klawisz [ENTER]). Nastąpi powrót do głównego okna Przeglądarki. Aby przywrócić wszystkie ustawienia Przeglądarki do ustawień fabrycznych 1. Wyświetl menu konfiguracyjne Przeglądarki. 2. Użyj klawisza [ ], aby podświetlić Initialize Viewer Setup, a następnie naciśnij klawisz [ENTER]. Pojawi się okno dialogowe Do you want to restore defaults for the Viewer setup?. 3. Użyj klawisza [ ], aby podświetlić Yes, a następnie naciśnij klawisz [ENTER]. Wszystkie ustawienia Przeglądarki powrócą do ustawień fabrycznych. Więcej informacji na temat ustawień fabrycznych Przeglądarki znajduje się w rozdziale Konfigurowanie ustawień Przeglądarki (strona 34). 36

37 Autouruchamianie Gdy projektor jest włączony, autouruchamianie automatycznie rozpoczyna projekcję zdjęć lub filmów przechowywanych w podłączonej pamięci USB. Ważne! Ustawienie projektora podłącz i używaj musi być włączone (aktywne), aby funkcja autouruchamiania mogła działać. Szczegółowe informacje na temat zmieniania ustawień funkcji podłącz i używaj znajduje się w rozdziale Zawartość menu konfiguracyjnego w Instrukcja Obsługi (UsersGuide_Polish.pdf). Aby używać autouruchamiania do automatycznej projekcji zdjęć lub filmów 1. W katalogu głównym pamięci USB, która ma być używana stwórz folder o nazwie AUTORUNC. Przy tworzeniu nazwy folderu (AUTORUNC) należy używać wyłącznie dużych liter. 2. Skopiuj wszystkie zdjęcia lub filmy, które chcesz wyświetlać za pomocą funkcji autouruchamiania do folderu AUTORUNC stworzonego w kroku 1. W folderze AUTORUNC można umieścić albo zdjęcia, albo filmy. Jeżeli w folderze zostaną umieszczone zarówno zdjęcia i filmy, funkcja autouruchamiania będzie wyświetlać tylko zdjęcia. Jeżeli w folderze AUTORUNC zostanie umieszczonych więcej zdjęć lub filmów, będą one wyświetlane w kolejności określonej w pozycji Display Sequence Setup menu konfiguracyjnego Przeglądarki (strona 34). 3. Kiedy projektor jest wyłączony, podłącz do niego pamięć USB. 4. Włącz projektor. Przeglądarka włączy się automatycznie i rozpocznie się wyświetlanie plików umieszczonych w folderze AUTORUNC w kroku 2. Operacje w po autouruchomieniu są takie same jak w przypadku zwykłej projekcji. Uwaga W przypadku autouruchomienia projekcja zdjęć lub plików odbywa się zgodnie z bieżącymi ustawieniami w menu konfiguracyjnym Przeglądarki (strona 34). Należy pamiętać, że autouruchomienie nie obsługuje automatycznej projekcji plików ECA lub PtG. 37

38 Rozwiązywanie problemów z Przeglądarką Kiedy Przeglądarka działa w niewłaściwy sposób należy przeczytać poniższe wskazówki. Urządzenia pamięci Problem Po podłączeniu pamięci USB do portu USB projektora Przeglądarka nie uruchamia się. Niektóre foldery i/lub pliki nie są wyświetlane w menu plików. Do projektora podłączono przez hub USB lub czytnik kart USB wiele urządzeń ale niektóre z nich nie są rozpoznawane. Po podłączeniu aparatu cyfrowego do projektora przez port USB, nie pojawia się zawartość pamięci aparatu. Przyczyna i sposób działania Podłączona pamięć USB może mieć format nie rozpoznawany przez projektor. Należy podłączyć pamięć USB do komputera i sprawdzić czy system plików to FAT lub FAT32. Jeżeli nie, należy ponownie sformatować pamięć USB na FAT lub FAT32. Podczas formatowania wszystkie dane zostaną z pamięci USB zostaną usunięte. Jeżeli projektor nie rozpoznaje pamięci USB, nawet jeżeli system plików to FAT lub FAT32, samo urządzenie pamięci USB może być niekompatybilne. Należy użyć innej pamięci USB. Być może w ustawieniach funkcji projektora Plug and Play wybrano Off. Należy użyć procedury opisanej w rozdziale Konfigurowanie zaawansowanych ustawień projektora w Instrukcja Obsługi (UsersGuide_Polish.pdf), aby zmienić ustawienie funkcji Plug and Play na On. Jeżeli jest ponad 999 folderów i/lub plików w folderze, to wszystkie foldery i/lub pliki zawarte w folderze nie będą wyświetlane. W takim przypadku należy zmniejszyć liczbę folderów i/lub plików w folderze. Projektor może rozpoznać do czterech napędów jednocześnie. Jeżeli liczba podłączonych napędów przekracza cztery, projektor nie rozpozna piątego i kolejnych napędów. Nie należy podłączać więcej niż cztery napędy jednocześnie. Być może ustawienia urządzenia pamięci masowej USB nie są poprawnie skonfigurowane lub aparat wymaga wykonania pewnych operacji. Należy zapoznać się z dokumentacją aparatu cyfrowego, aby znaleźć informacje na temat wymaganych ustawień i operacji. Aparat cyfrowy może nie obsługiwać urządzeń pamięci masowej USB. Jeżeli nie obsługuje, to za pomocą Przeglądarki nie będzie można oglądać zawartości pamięci aparatu. 38

39 Wyświetlanie i odtwarzanie plików Problem Pliki ECA lub PtG przekonwertowane z plików PowerPoint za pomocą aplikacji EZ-Converter FA nie pojawiają się w menu plików. Pliki zdjęciowe nie pojawiają się w menu plików. Pliki filmowe nie pojawiają się w menu plików. W menu plików w trybie slajdów zamiast miniatur pojawia się znak zapytania (?). Nie można odtworzyć pliku ECA lub PtG wybranego z menu plików w trybie prezentacji. Nie można otworzyć pliku zdjęciowego wybranego w menu plików w trybie slajdów. Nie można otworzyć pliku filmowego wybranego w menu plików w trybie filmowym. Przyczyna i sposób działania Przeglądarka może znajdować się w innym trybie niż tryb prezentacji. Aby wejść do trybu prezentacji, należy podświetlić Presentation w głównym oknie Przeglądarki (strona 21), a następnie nacisnąć klawisz [ENTER]. Przeglądarka może znajdować się w innym trybie niż tryb slajdów. Aby wejść do trybu slajdów, należy podświetlić Slides w głównym oknie Przeglądarki (strona 21), a następnie nacisnąć klawisz [ENTER]. Pliki mogą być w formacie, który nie jest rozpoznawany przez projektor. Pliki zdjęciowe mogą mieć następujące rozszerzenia:.jpg,.jpeg,.jpe lub.bmp. Szczegółowe informacje na temat formatów plików zdjęciowych obsługiwanych przez projektor znajdują się w rozdziale O funkcjach USB projektora (strona 5). Przeglądarka może znajdować się w innym trybie niż tryb filmowy. Aby wejść do trybu filmowego, należy podświetlić Movie w głównym oknie Przeglądarki (strona 21), a następnie nacisnąć klawisz [ENTER]. Pliki mogą być w formacie, który nie jest rozpoznawany przez projektor. Pliki filmowe muszą mieć rozszerzenie.avi. Szczegółowe informacje na temat formatów plików filmowych obsługiwanych przez projektor znajdują się w rozdziale O funkcjach USB projektora (strona 5). Znak zapytania pojawia się w miejsce miniatur zdjęć w przypadku, gdy nie mogą być one wyświetlone przez Przeglądarkę (pliki JPEG większe niż 8MB, itp.). Plik może być uszkodzony. Należy ponownie przekonwertować pliki PowerPoint za pomocą procedury opisanej w rozdziale Aby przekonwertować plik PowerPoint na format ECA lub PtG (strona 14). Plik może być uszkodzony. Należy sprawdzić oryginalny plik na komputerze czy nie jest uszkodzony. Jeżeli nie jest, to należy skopiować oryginalny plik na urządzenie pamięci i ponownie spróbować go odtworzyć. Jeżeli pojawi się komunikat Cannot display an image file., należy odnieść się do rozdziału Komunikaty błędów Przeglądarki (strona 40). Plik może być uszkodzony. Należy sprawdzić oryginalny plik na komputerze czy nie jest uszkodzony. Jeżeli nie jest, to należy skopiować oryginalny plik na urządzenie pamięci i ponownie spróbować go odtworzyć. Jeżeli pojawi się komunikat This movie file cannot be played back., należy odnieść się do rozdziału Komunikaty błędów Przeglądarki (strona 40). 39

40 Komunikaty błędów Przeglądarki Problem Folder does not contain any image files. This ECA/PtG file cannot be played back. Cannot display an image file. This movie file cannot be played back. Przyczyna i sposób działania W folderze brak plików ECA lub PtG, plików zdjęciowych lub plików filmowych możliwych do wyświetlenia przez Przeglądarkę. Należy sprawdzić zawartość folderu na komputerze. Szczegółowe informacje na temat formatów plików obsługiwanych przez projektor znajdują się w rozdziale O funkcjach USB projektora (strona 5). Plik ECA lub PtG zawiera błąd. Należy odtworzyć plik ECA lub PtG za pomocą aplikacji EZ-Converter FA i sprawdzić go. Plik zdjęciowy może być zbyt duży, aby go odtworzyć. Należy używać plików zdjęciowych nie przekraczających 8 MB. Plik zdjęciowy może być progresywnym plikiem JPEG. Projektor nie obsługuje odtwarzania progresywnych plików JPEG. Należy używać plików w zwykłym (nie progresywnym) formacie JPEG. Plik zdjęciowy może być uszkodzony. Należy otworzyć plik zdjęciowy na komputerze i go sprawdzić. Plik filmowy może być w formacie nie obsługiwanym przez projektor. Szczegółowe informacje na temat formatów plików filmowych obsługiwanych przez projektor znajdują się w rozdziale O funkcjach USB projektora (strona 5). Niektóre pliki filmowe można przekonwertować na format obsługiwany przez projektor za pomocą oprogramowania (ArcSoft MediaConverter 3 for CASIO Projector), które można pobrać ze strony CASIO (strona 8). Plik filmowy może być uszkodzony. Należy otworzyć plik filmowy na komputerze i go sprawdzić. 40

41 Przeprowadzenie prezentacji za pomocą wizualizera YC-400/YC-430 W tym rozdziale wyjaśniono jak podłączyć aparat projekcyjny CASIO YC-400/YC-430 (wizualizer) do projektora w celu wyświetlania dokumentów umieszczonych na podstawie wizualizera. Do wyświetlania dokumentów służy wbudowana aplikacja projektora Wizualizer YC. Ważne! Wizualizer YC-400 można podłączyć do projektora jedynie, gdy uruchomiona jest wersja oprogramowania sprzętowego 1.1 lub wyższa. Więcej informacji na temat aktualizacji oprogramowania sprzętowego znajduje się w rozdziale Instalacja oprogramowania (strona 8). Funkcje aplikacji Wizualizer YC i przegląd operacji Wizualizer YC to wbudowana aplikacja projektora, która umożliwia sterowanie wizualizerem YC-400/ YC-430 z poziomu projektora. Za pomocą aplikacji Wizualizer YC można wyświetlać obrazy dokumentów umieszczonych na podstawie wizualizera. Podłączenie wizualizera do portu USB projektora i włączenie wizualizera sprawią, że automatycznie uruchomi się aplikacja Wizualizer YC. Podłączanie wizualizera do projektora W tym rozdziale wyjaśniono podstawowe kroki, które należy wykonać, aby podłączyć wizualizer do projektora i wyświetlać obrazy dokumentów umieszczonych na podstawie wizualizera. Ważne! Dla poniższej procedury zakłada się, że funkcja projektora podłącz i używaj jest włączona (ustawienie domyślne). Jeżeli funkcja podłącz i używaj została wyłączona, należy ją włączyć przed wykonaniem poniższej procedury. Więcej szczegółów na temat ustawień funkcji podłącz i używaj znajduje się w rozdziale Zawartość menu konfiguracyjnego w Instrukcja Obsługi (UsersGuide_Polish.pdf). Rozdzielczość nagranych obrazów jest stała i wynosi 4 megapiksele dla podłączonego do projektora wizualizera YC-400/YC-430. W takim przypadku nie można zmienić rozdzielczości. 41

42 Aby podłączyć wizualizer do projektora i wyświetlić dokument 1. Włącz projektor. Należy poczekać aż wskaźnik projektora POWER/STANDBY zaświeci się na zielono. 2. Podłącz wizualizer do projektora za pomocą kabla USB dołączonego do wizualizera. YC-400/YC-430 Kamera Statyw kamery Kabel USB Podstawa na dokumenty 3. Kiedy podstawa na dokumenty jest pusta, naciśnij przycisk [P] (zasilanie) na statywie kamery. Wizualizer zostanie włączony a jego obiektyw się wysunie. Projektor rozpozna wizualizer i automatycznie uruchomi aplikację Wizualizer YC. Kiedy włączy się aplikacja Wizualizer YC, projektor wyświetli obraz podstawy na dokumenty wraz z oknem dialogowym do regulacji pozycji kamery. Jeżeli kamera wizualizera jest poprawnie ustawiona, regulacja pozycji zakończy się automatycznie a okno dialogowe zostanie zamknięte. W tym momencie zostanie wyświetlony ekran monitora (obraz uchwycony przez kamerę wizualizera). Jeżeli kamera wizualizera nie jest poprawnie ustawiona, pojawi się komunikat monitujący o wyregulowanie pozycji kamery. Aby wyregulować ustawienie kamery, należy stosować się do instrukcji podanych w komunikacie. 42

43 4. Umieść dokument, który chcesz wyświetlić na podstawę na dokumenty. Dokument należy umieścić na środku podstawy a żadna część dokumentu nie powinna wychodzić poza krawędź podstawy. Kładąc dokument o orientacji poziomej na podstawę na dokumenty, górna strona powinna być skierowana w kierunku statywu kamery. Początkowo wyświetlany będzie obraz monitora a więc obraz będzie trochę zamazany. Kiedy kamera wykryje, że dokument na podstawie nie jest poruszany, nagra jego obraz i automatycznie przełączy zamazany obraz na obraz o wysokiej rozdzielczości (nagrany obraz). Wstępny obraz (z monitora) Nagrany obraz 5. Teraz można wymienić dokument z podstawy na inny. Nastąpi automatyczne przełączenie na kolejny nagrany obraz. Uwaga Krok 5 powyżej opisuje to co dzieje się, gdy aplikacja projektora Wizualizer YC jest skonfigurowana za pomocą ustawień domyślnych. Nagrany obraz nie przełączy się automatycznie, jeżeli ustawienie aplikacji Wizualizer YC Operation Mode zostało zmienione na Manual Capture. Więcej informacji znajduje się w rozdziale Zawartość menu konfiguracyjnego aplikacji Wizualizer YC na stronie

44 Możliwości aplikacji Wizualizer YC W tym rozdziale wyjaśniono różne działania, które można wykonywać za pomocą aplikacji Wizualizer YC oraz pokazano jak skonfigurować ustawienia aplikacji Wizualizer YC. Ważne! Przy opisie poniższych procedur zakłada się, że wizualizer jest podłączony do projektora w sposób opisany w rozdziale Podłączanie wizualizera do projektora (strona 41) i że aplikacja projektora Wizualizer YC jest uruchomiona. Możliwości projekcyjne aplikacji Wizualizer YC Operacje opisane w tym rozdziale wykonywane są przez menu funkcji aplikacji Wizualizer YC, które pojawia się po naciśnięciu klawisza [FUNC], gdy aplikacja Wizualizer YC jest uruchomiona. Niektóre operacje można wykonać za pomocą klawiszy [O], [f] i [Z] na pilocie zdalnego sterowania. Aby ręcznie zwolnić spust migawki kamery wizualizera 1. Naciśnij klawisz [FUNC], aby wyświetlić menu funkcji programu Wizualizer YC. Domyślnie podświetlony powinien być element Camera Shutter. 2. Naciśnij klawisz [ENTER], aby zwolnić spust migawki kamery wizualizera. Spowoduje to, że obraz nagrany za pomocą kamery wizualizera zostanie wyświetlony. Uwaga Kiedy wyświetlany jest wstępny obraz z monitora lub nagrany obraz, można ręcznie zwolnić spust migawki naciskając klawisz [ENTER] bez naciskania klawisza [FUNC]. 44

45 Aby wyregulować ustawienia zoom kamery wizualizera 1. Naciśnij klawisz [FUNC], aby wyświetlić menu funkcji programu Wizualizer YC. 2. Użyj klawisza [ ], aby podświetlić Camera Zoom/Focus, a następnie naciśnij klawisz [ENTER]. W obszarze projekcji pojawi się okno dialogowe aplikacji YC Camera Zoom/Focus. Domyślnie podświetlony powinien być element Optical Zoom. 3. Użyj klawiszy [ ] i [ ], aby wyregulować ustawienia zoom kamery wizualizera. 4. Po nastawieniu żądanego ustawienia zoom, naciśnij klawisz [ESC]. Nastąpi zamknięcie okna dialogowego aplikacji YC Camera Zoom/Focus. Aby ręcznie wyregulować ostrość dokumentu 1. Naciśnij klawisz [FUNC], aby wyświetlić menu funkcji programu Wizualizer YC. 2. Użyj klawisza [ ], aby podświetlić Camera Zoom/Focus, a następnie naciśnij klawisz [ENTER]. W obszarze projekcji pojawi się okno dialogowe aplikacji YC Camera Zoom/Focus. 3. Naciśnij klawisz [ ], aby przesunąć podświetlenie na Focus. 4. Użyj klawiszy [ ] i [ ], aby wyregulować ostrość kamery wizualizera. 5. Kiedy ostrość zostanie wyregulowana, naciśnij klawisz [ESC]. Nastąpi zamknięcie okna dialogowego aplikacji YC Camera Zoom/Focus. 45

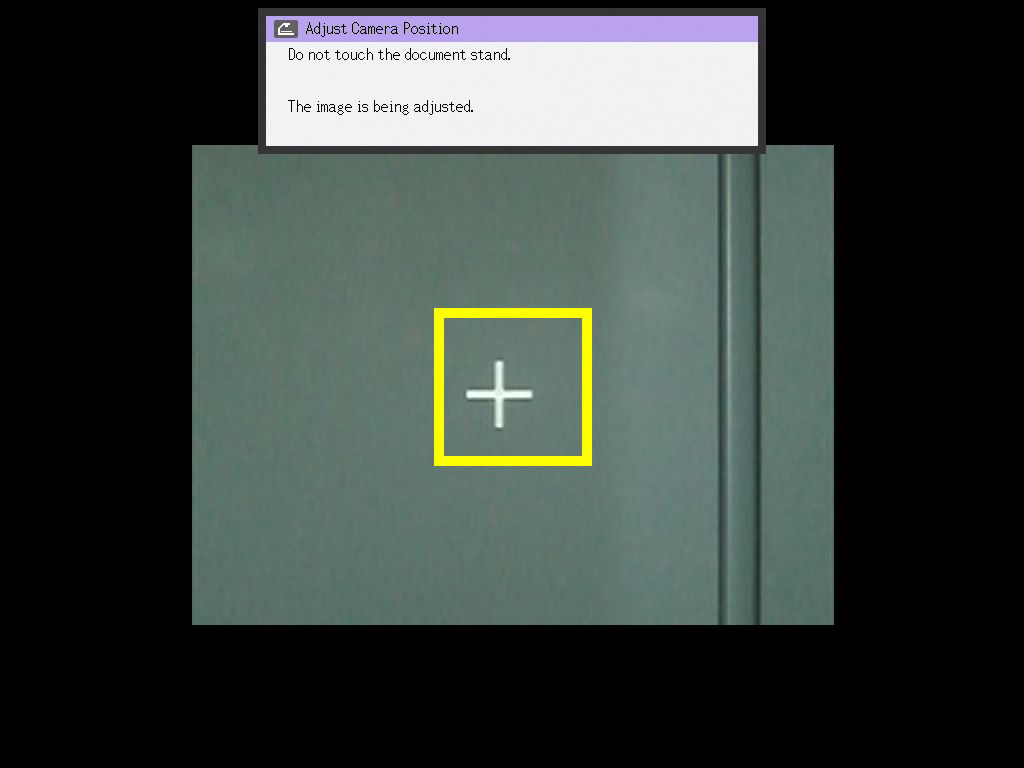

46 Aby ustawić położenie kamery 1. Usuń wszystkie dokumenty z podstawy na dokumenty. 2. Naciśnij klawisz [FUNC], aby wyświetlić menu funkcji programu Wizualizer YC. 3. Użyj klawisza [ ], aby podświetlić Adjust Camera Position, a następnie naciśnij klawisz [ENTER]. Pojawi się okno dialogowe ustawiania położenia kamery. 4. Skieruj kamerę wizualizera w dół, aby obiektyw był skierowany na podstawę na dokumenty. Wyceluj kamerę zgodnie z instrukcjami, które pojawiają się w obszarze projekcji. Kiedy kamera wizualizera będzie poprawnie ustawiona, regulacja pozycji zakończy się a okno dialogowe zostanie zamknięte. W tym momencie zostanie wyświetlony ekran monitora (obraz uchwycony przez kamerę wizualizera). Aby obrócić aktualnie wyświetlany obraz 1. Naciśnij klawisz [FUNC], aby wyświetlić menu funkcji programu Wizualizer YC. 2. Użyj klawisza [ ], aby podświetlić Rotate Right, a następnie naciśnij klawisz [ENTER]. Wyświetlany obraz zostanie obrócony o 90 stopni w prawo. Zamiast wykonywać kroki 1 i 2 można również obrócić wyświetlany obraz naciskając klawisz [O]. Uwaga Operacja będzie mieć wpływ wyłącznie na aktualnie wyświetlany obraz. Obraz stworzony po następnym zwolnieniu spustu migawki będzie wyświetlany zgodnie z ustawieniami menu konfiguracyjnego aplikacji Wizualizer YC (strona 48). 46

47 Aby wzmocnić biel aktualnie wyświetlanego obrazu Uwaga Wzmocnienie bieli sprawia, że biel tła wyświetlanego obrazu zostanie wzmocniona, co sprawia, że tekst dokumenty będzie lepiej widoczny. Operacja będzie mieć wpływ wyłącznie na aktualnie wyświetlany obraz. Obraz stworzony po następnym zwolnieniu spustu migawki będzie wyświetlany zgodnie z ustawieniami menu konfiguracyjnego aplikacji Wizualizer YC (strona 48). Ważne! Wzmocnienie bieli można wykonać wyłącznie, gdy wyświetlany obraz przeszedł korektę skośnego położenia. Więcej informacji znajduje się w notatce w rozdziale Aby wykonać korektę skośnego położenia aktualnie wyświetlanego obrazu (strona 47). 1. Naciśnij klawisz [FUNC], aby wyświetlić menu funkcji programu Wizualizer YC. 2. Użyj klawisza [ ], aby podświetlić Enhance White, a następnie naciśnij klawisz [ENTER]. Biel wyświetlanego obrazu zostanie wzmocniona. Zamiast wykonywać kroki 1 i 2 można również wzmocnić biel wyświetlanego obrazu naciskając klawisz [f]. Aby wykonać korektę skośnego położenia aktualnie wyświetlanego obrazu Uwaga Korekta skośnego położenia automatycznie wyprostowuje obraz dokumentu, który został nierówno położony na podstawie na dokumenty. Domyślne ustawienie aplikacji Wizualizer YC jest skonfigurowane w taki sposób, aby automatycznie wykonywać korektę skośnego położenia. Automatyczną korektę skośnego położenia można wyłączyć. W takim przypadku można użyć poniższej procedury, aby wyrównać obraz ręcznie. Operacja będzie mieć wpływ wyłącznie na aktualnie wyświetlany obraz. Obraz stworzony po następnym zwolnieniu spustu migawki będzie wyświetlany zgodnie z ustawieniami menu konfiguracyjnego aplikacji Wizualizer YC (strona 48). 1. Naciśnij klawisz [FUNC], aby wyświetlić menu funkcji programu Wizualizer YC. 2. Użyj klawisza [ ], aby podświetlić Skew Correction, a następnie naciśnij klawisz [ENTER]. Wyświetlany obraz zostanie wyrównany. Zamiast wykonywać kroki 1 i 2 można również wykonać korektę skośnego położenia wyświetlanego obraz naciskając klawisz [Z]. 47

48 Konfigurowanie ustawień menu konfiguracyjnego aplikacji Wizualizer YC Menu konfiguracyjne aplikacji Wizualizer YC służy do konfigurowania różnych ustawień aplikacji Wizualizer YC. Aby skonfigurować ustawienia w menu konfiguracyjnym aplikacji Wizualizer YC 1. Naciśnij klawisz [MENU], aby wyświetlić menu konfiguracyjne. 2. Naciśnij klawisz [ ], aby podświetlić USB, a następnie naciśnij klawisz [ENTER]. 3. Naciśnij raz klawisz [ ], aby podświetlić Setup, a następnie naciśnij klawisz [ENTER]. Wyświetli się menu konfiguracyjne aplikacji Wizualizer YC. 4. Użyj klawiszy [ ] i [ ], aby wybrać element menu, którego ustawienie chcesz zmienić. 5. Użyj klawiszy [ ] lub [ ], aby wybrać żądane ustawienie (aż przycisk zmieni się na 0). 6. W razie konieczności powtórz kroki 4 i 5, aby zmienić inne ustawienia. 7. Po zakończeniu, naciśnij klawisz [ESC], aby wyjść z menu konfiguracyjnego. Uwaga Przy każdej zmianie ustawienia White Enhancement lub Skew Correction nowe ustawienie będzie skuteczne dla kolejnego obrazu nagranego za pomocą kamery wizualizera po wyjściu z menu konfiguracyjnego. Inne ustawienia będą skuteczne natychmiast po wyjściu z menu konfiguracyjnego. 48

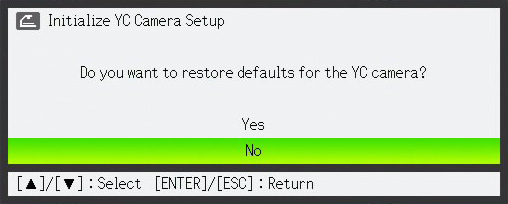

49 Aby przywrócić ustawienia menu konfiguracyjnego aplikacji Wizualizer YC do domyślnych ustawień fabrycznych 1. Naciśnij klawisz [MENU], aby wyświetlić menu konfiguracyjne. 2. Naciśnij klawisz [ ], aby podświetlić USB, a następnie naciśnij klawisz [ENTER]. 3. Naciśnij raz klawisz [ ], aby podświetlić Setup, a następnie naciśnij klawisz [ENTER]. Wyświetli się menu konfiguracyjne aplikacji Wizualizer YC. 4. Naciśnij klawisz [ ], aby podświetlić Initialize YC Camera Setup, a następnie naciśnij klawisz [ENTER]. Wyświetli się poniższe okno dialogowe. 5. Użyj klawisza [ ], aby wybrać Yes. 6. Aby przywrócić wszystkie ustawienia do ustawień domyślnych, naciśnij klawisz [ENTER]. Aby wyjść bez wykonywania żadnej czynności, naciśnij klawisz [ESC] zamiast klawisza [ENTER]. 7. Po zakończeniu, naciśnij klawisz [ESC], aby wyjść z menu konfiguracyjnego. 49
