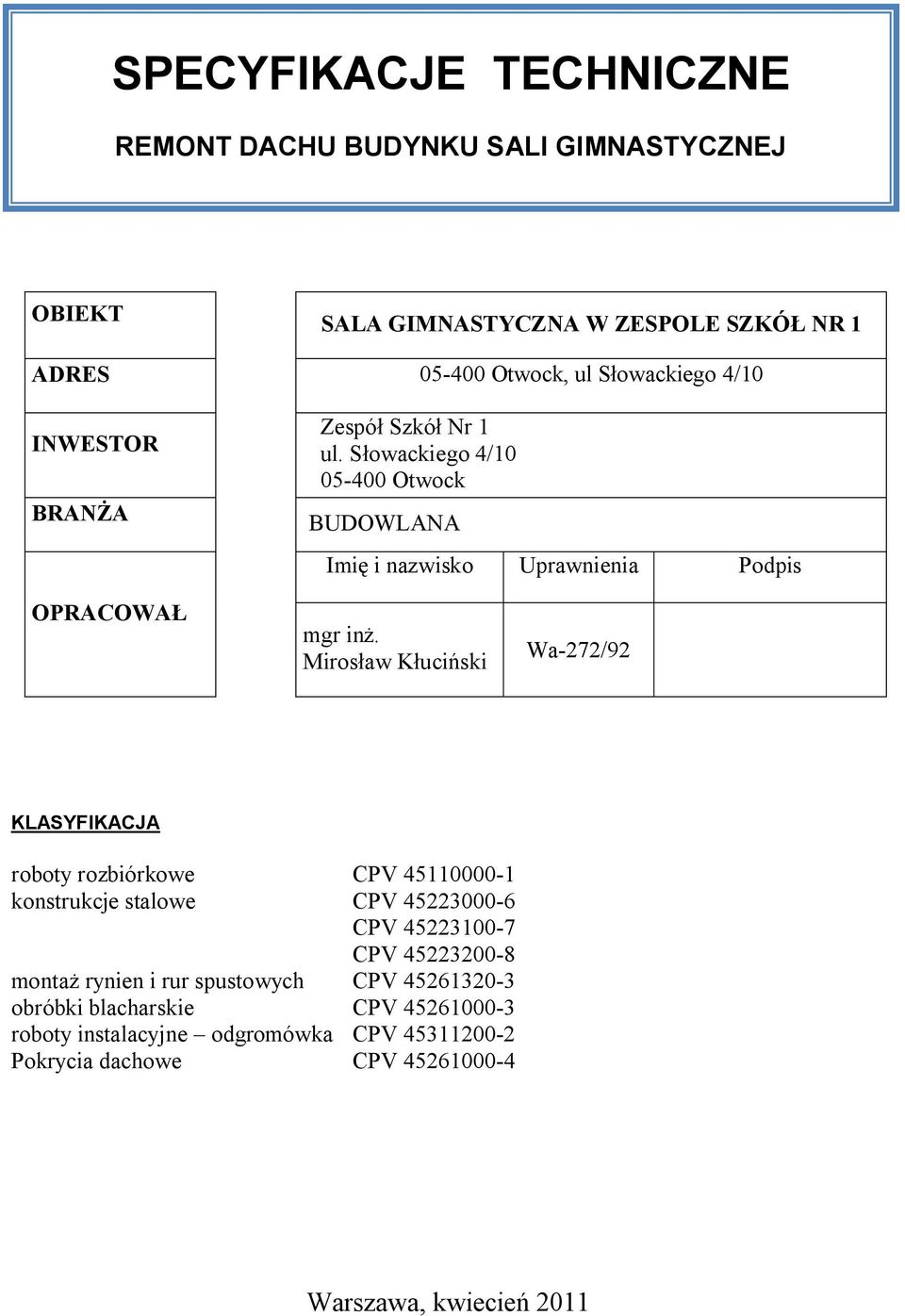

1 SPECYFIKACJE TECHNICZNE REMONT DACHU BUDYNKU SALI GIMNASTYCZNEJ OBIEKT SALA GIMNASTYCZNA W ZESPOLE SZKÓŁ NR 1 ADRES Otwock, ul Słowackiego 4/10 INWESTOR BRANŻA Zespół Szkół Nr 1 ul. Słowackiego 4/ Otwock BUDOWLANA Imię i nazwisko Uprawnienia Podpis OPRACOWAŁ mgr inż. Mirosław Kłuciński Wa-272/92 KLASYFIKACJA roboty rozbiórkowe CPV konstrukcje stalowe CPV CPV CPV montaż rynien i rur spustowych CPV obróbki blacharskie CPV roboty instalacyjne odgromówka CPV Pokrycia dachowe CPV Warszawa, kwiecień 2011

2 SPIS TREŚCI ST-00 WYMAGANIA OGÓLNE str. 03 ST-01 ROBOTY ROZBIÓRKOWE str. 15 ST- 02 MONTAŻ I DEMONTAŻ RUSZTOWAŃ str. 19 ST- 03 NAPRAWA NAKRYW KOMINÓW str. 28 ST-04 ZABEZPIECZENIE BETONU POWŁOKĄ MALARSKĄ str. 32 ST- 05 INSTALACJA OGROMOWA str. 37 ST-06 WZMOCNIENIE KONSTRUKCJI DACHU str. 41 ST- 07 DACHOWE PŁYTY WARSTWOWE str. 47 ST-08 RYNNY, RURY SPUSTOWE I OBRÓBKI BLACHARSKIE str. 52 2

3 ST-00 WYMAGANIA OGÓLNE 1. WSTĘP 1.1 Przedmiot ST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania ogólne dotyczące wykonania i odbioru robót związanych z remontem dachu budynku sali gimnastycznej w Zespole Szkół Nr 1 w Otwocku przy ul. Słowackiego 4/ Zakres stosowania ST Specyfikacja techniczna ST stanowi podstawę opracowania szczegółowej specyfikacji technicznej stosowanej jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne, wspólne dla asortymentów robót związanych z remontem dachu i kominów. Zakres robót: Demontaż istniejącej instalacji odgromowej (przewody, wsporniki, połączenia) wraz z segregacją i klasyfikacją do powtórnego użycia. Demontaż rynien i rur spustowych, sortowanie i przygotowanie do wywozu. Demontaż istniejących obróbek blacharskich: Rozebranie istniejącego pokrycia dachowego z płyt warstwowych z ich wywozem; Naprawa kominów w parterowej części budynku; Wzmocnienie istniejącej stalowej konstrukcji dachu wg części konstrukcyjnej projektu; Wykonanie nowego pokrycia dachowego z dachowych płyt warstwowych w obrysie wg dokumentacji projektowej; Wykonanie nowych obróbek blacharskich systemowych i nietypowych Montaż orynnowania i rur spustowych; Montaż instalacji odgromowej 1.4 Określenia podstawowe Ilekroć w Specyfikacji Technicznej jest mowa o: obiekcie budowlanym-należy przez to rozumieć: Budynek wraz z instalacjami i urządzeniami technicznymi, Budowlę stanowiącą całość techniczno-użytkową wraz z instalacjami urządzeniami, Obiekt małej architektury; budynku - należy przez to rozumieć taki obiekt budowlany, który jest trwale związany z gruntem, wydzielony z przestrzeni za pomocą przegród budowlanych oraz posiada fundamenty i dach budowie - należy przez to rozumieć wykonanie obiektu budowlanego w określonym miejscu, a także odbudowę, rozbudowę, nadbudowę obiektu budowlanego robotach budowlanych-należy przez to rozumieć budowę, a także prace polegające na przebudowie, montażu, remoncie lub rozbiórce obiektu budowlanego. 3

4 remoncie - należy przez to rozumieć wykonywanie w istniejącym obiekcie budowlanym robót budowlanych polegających na odtworzeniu stanu pierwotnego, a nie stanowiących bieżącej konserwacji urządzeniach budowlanych - należy przez to rozumieć urządzenia techniczne związane z obiektem budowlanym zapewniające możliwość użytkowania obiektu zgodnie z jego przeznaczeniem, jak przyłącza i urządzenia instalacyjne, w tym służące oczyszczaniu lub gromadzeniu ścieków, a także przejazdy, ogrodzenia, place postojowe i place pod śmietniki terenie budowy - należy przez to rozumieć przestrzeń, w której prowadzone są roboty budowlane wraz z przestrzenią zajmowaną przez urządzenia zaplecza budowy dokumentacji budowy - należy przez to rozumieć pozwolenie na budowę wraz z załączonym projektem budowlanym, dziennik budowy, protokoły odbiorów częściowych i końcowych,w miarę potrzeby,rysunki i opisy służące realizacji obiektu, operaty geodezyjne i książkę obmiarów w przypadku realizacji obiektów metodą montażu-także dziennik montażu dokumentacji powykonawczej - należy przez to rozumieć dokumentację budowy z naniesionymi zmianami dokonanymi w toku wykonywania robót oraz geodezyjnymi pomiarami powykonawczymi aprobacie technicznej - należy przez to rozumieć pozytywną ocenę techniczną wyrobu, stwierdzającą jego przydatność do stosowania w budownictwie wyrobie budowlanym - należy przez to rozumieć wyrób w rozumieniu przepisów o ocenie zgodności, wytworzony w celu wbudowania, wmontowania, zainstalowania lub zastosowania w sposób trwały w obiekcie budowlanym, wprowadzany do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we wzajemnym połączeniu stanowiącym integralną całość użytkową organie samorządu zawodowego - należy przez to rozumieć organy określone w ustawie z dnia 15 grudnia 2000r. o samorządach zawodowych architektów, inżynierów budownictwa oraz urbanistów (Dz. U. z 2001r.Nr 5 poz. 42 z póz. zm.) drodze tymczasowej (montażowej) - należy przez to rozumieć drogę specjalnie przygotowaną, przeznaczoną do ruchu pojazdów obsługujących roboty budowlane na czas ich wykonywania, przewidzianą do usunięcia po ich zakończeniu dzienniku budowy - należy przez to rozumieć dziennik wydany przez właściwy organ zgodnie z obowiązującymi przepisami, stanowiący urzędowy dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w czasie wykonywania robót kierowniku budowy - osoba wyznaczona przez Wykonawcę robót, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu, ponosząca ustawową odpowiedzialność za prowadzoną budowę rejestrze obmiarów - należy przez to rozumieć akceptowaną przez Inspektora nadzoru książkę z ponumerowanymi stronami, służąca do wpisywania przez Wykonawcę obmiaru dokonanych robót w formie wyliczeń, szkiców i ewentualnie dodatkowych załączników. Wpisy w rejestrze obmiarów podlegają potwierdzeniu przez Inspektora nadzoru budowlanego. 4

5 materiałach - należy przez to rozumieć wszelkie materiały naturalne i wytwarzane jak również różne tworzywa i wyroby niezbędne do wykonania robót, zgodnie z dokumentacją projektową i specyfikacjami technicznymi zaakceptowane przez Inspektora nadzoru odpowiedniej zgodności - należy przez to rozumieć zgodność wykonanych robót z dopuszczalnymi tolerancjami poleceniu Inspektora nadzoru - należy przez to rozumieć wszelkie polecenia przekazane Wykonawcy przez Inspektora nadzoru w formie pisemnej dotyczącej realizacji robót lub innych spraw związanych z prowadzeniem budowy części obiektu lub etapie wykonania - należy przez to rozumieć część obiektu budowlanego zdolną do spełnienia przewidywanych funkcji techniczno-użytkowych i możliwą do odebrania i przekazania do eksploatacji ustaleniach technicznych - należy przez to rozumieć ustalenia podane w normach, akrobatach technicznych i szczegółowych specyfikacjach technicznych grupach, klasach, kategoriach robót - należy przez to rozumieć grupy, klasy, kategorie określone w rozporządzeniu nr 2195/2002 z dnia 5 listopada 2002r. w sprawie Wspólnego Słownika Zamówień (Dz. Urz. L 340 z r. z póżn. zm.) Inspektorze nadzoru inwestorskiego -osoba posiadająca odpowiednie wykształcenia techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje w budownictwie, której inwestor powierza nadzór na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu istotnych wymaganiach - oznaczają wymagania dotyczące bezpieczeństwa, zdrowia i pewnych innych aspektów interesu wspólnego, jakie mają spełniać roboty budowlane normach europejskich - oznaczają normy przyjęte przez Europejski Komitet Standaryzacji(CEN) oraz Europejski Komitet Standaryzacji elektronicznej (CENELEC) jako standardy europejskie (EN)" lub dokumenty harmonizacyjne ( HD)", zgodnie z ogólnymi zasadami działania tych organizacji przedmiarze robót - to zestawienie przewidzianych do wykonania robót podstawowych w kolejności technologicznej ich wykonania, ze szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis, oraz wskazanie szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót budowlanych robocie podstawowej - minimalny zakres prac, które po wykonaniu są możliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają przyjęty stopień scalenia robót Wspólnym Słowniku Zamówień - jest systemem klasyfikacji produktów, usług i robót budowlanych, stworzonych na potrzeby zamówień publicznych. Składa się ze słownika głównego oraz słownika uzupełniającego. Obowiązuje we wszystkich krajach Unii Europejskiej. Zgodnie z postanowieniami rozporządzenia 2151/2003, stosowanie kodów CPV do określania przedmiotu zamówienia przez zamawiających 5

6 z ówczesnych Państw Członkowskich UE stało się obowiązkowe z dniem 20grudnia 2003r. Polskie prawo zamówień publicznych przewidziało obowiązek stosowania klasyfikacji CPV od dnia akcesji Polski do UE, tzn. od 1maja 2004r Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz ich zgodność z dokumentacją projektową SST i poleceniami Inspektora nadzoru Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, poda lokalizację i współrzędne punktów głównych obiektu, przekaże dziennik budowy oraz dokumentację projektową oraz SST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru końcowego robót. Uszkodzone lub zniszczone punkty pomiarowe Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa Przekazana dokumentacja projektowa ma zawierać dokumenty zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzględniającym podział na dokumentację projektową: dostarczoną przez Zamawiaj ącego, sporządzoną przez Wykonawcę Zgodność robót z dokumentacją projektową i ST Dokumentacja projektowa ST oraz dodatkowe dokumenty przekazane Wykonawcy przez Inspektora nadzoru stanowią załączniki do umowy, a wymagania wyszczególnione w choćby w jednym z nich są obowiązujące dla wykonawcy tak, jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w,,ogólnych warunkach umowy". Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inspektora Nadzoru, który dokona odpowiednich zmian i poprawek. Wszystkie wykonane roboty i dostarczone materiały mają być zgodne z dokumentacją i ST. Wielkości określone w dokumentacji projektowej i w ST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy dostarczone materiały lub wykonane roboty nie będą zgodne z dokumentacją projektową lub ST i mają wpływ na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt wykonawcy Zabezpieczenie terenu budowy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu aż do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze, wszelkie inne środki niezbędne do ochrony robót, wygody społeczności i innych. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, 6

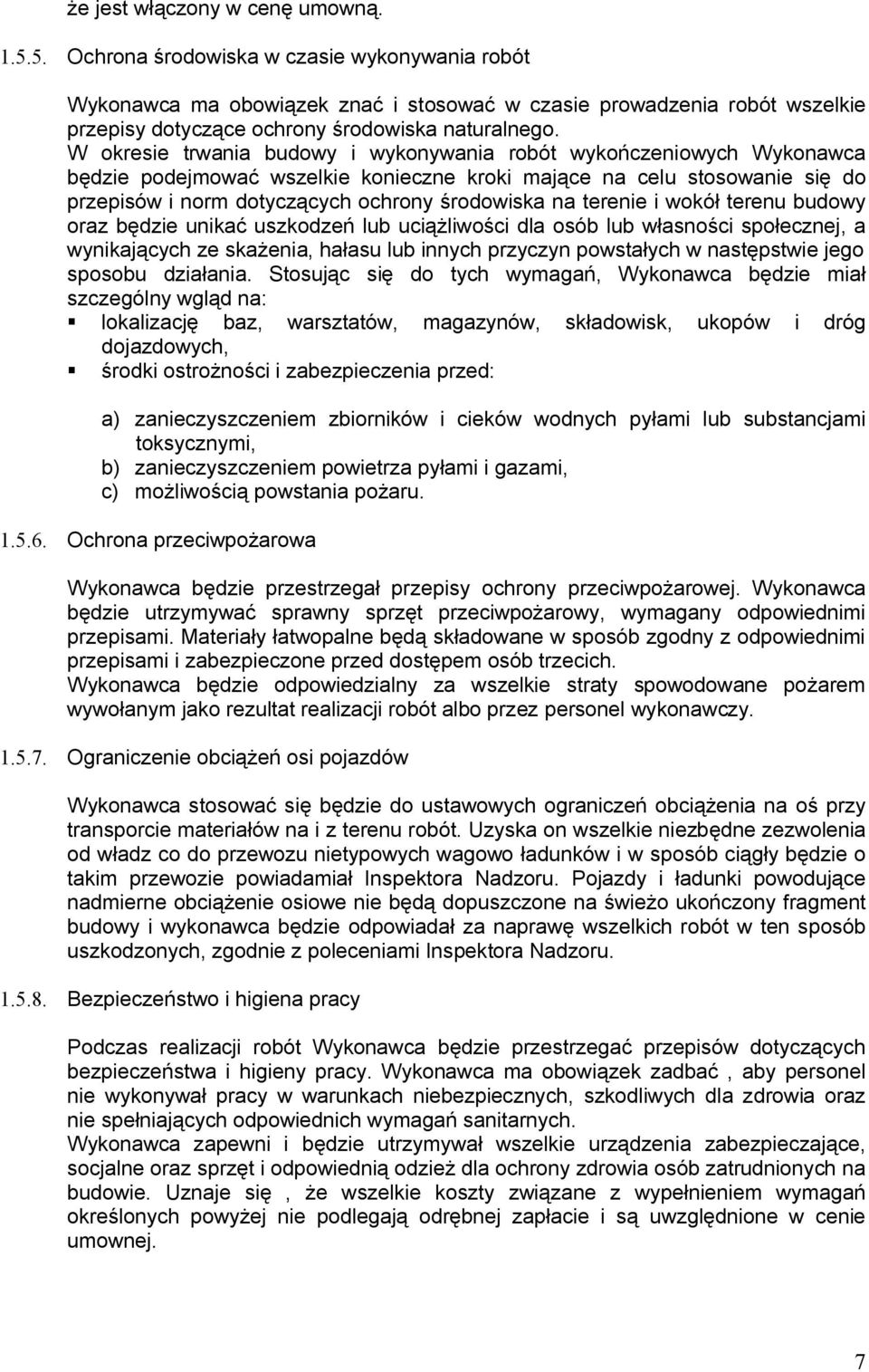

7 że jest włączony w cenę umowną Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykonywania robót wykończeniowych Wykonawca będzie podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, Wykonawca będzie miał szczególny wgląd na: lokalizację baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych, środki ostrożności i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegał przepisy ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany odpowiednimi przepisami. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel wykonawczy Ograniczenie obciążeń osi pojazdów Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie materiałów na i z terenu robót. Uzyska on wszelkie niezbędne zezwolenia od władz co do przewozu nietypowych wagowo ładunków i w sposób ciągły będzie o takim przewozie powiadamiał Inspektora Nadzoru. Pojazdy i ładunki powodujące nadmierne obciążenie osiowe nie będą dopuszczone na świeżo ukończony fragment budowy i wykonawca będzie odpowiadał za naprawę wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inspektora Nadzoru Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony zdrowia osób zatrudnionych na budowie. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umownej. 7

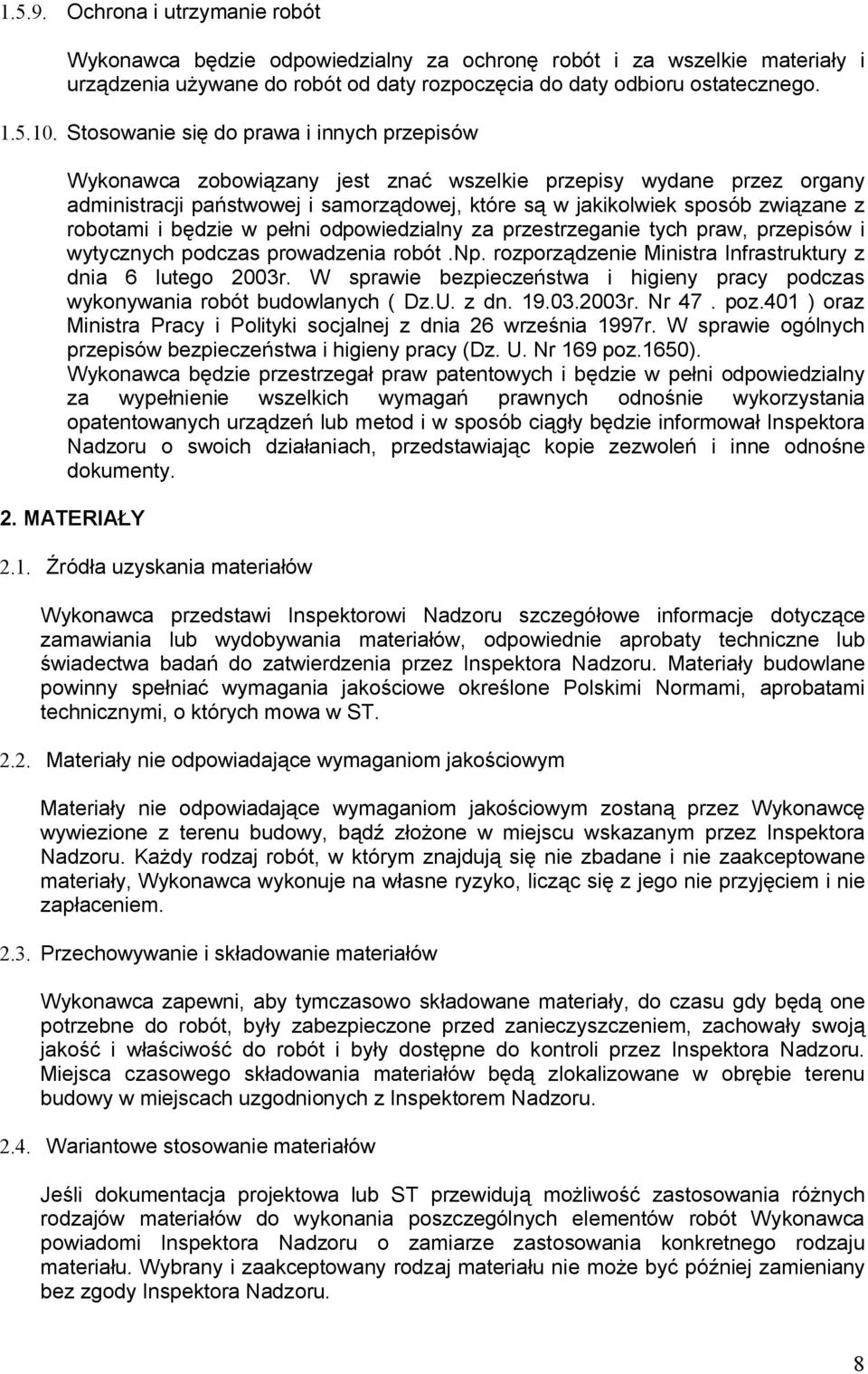

8 Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru ostatecznego Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszelkie przepisy wydane przez organy administracji państwowej i samorządowej, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót.np. rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz.U. z dn r. Nr 47. poz.401 ) oraz Ministra Pracy i Polityki socjalnej z dnia 26 września 1997r. W sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169 poz.1650). Wykonawca będzie przestrzegał praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informował Inspektora Nadzoru o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów Wykonawca przedstawi Inspektorowi Nadzoru szczegółowe informacje dotyczące zamawiania lub wydobywania materiałów, odpowiednie aprobaty techniczne lub świadectwa badań do zatwierdzenia przez Inspektora Nadzoru. Materiały budowlane powinny spełniać wymagania jakościowe określone Polskimi Normami, aprobatami technicznymi, o których mowa w ST Materiały nie odpowiadające wymaganiom jakościowym Materiały nie odpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złożone w miejscu wskazanym przez Inspektora Nadzoru. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i nie zapłaceniem Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót i były dostępne do kontroli przez Inspektora Nadzoru. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inspektorem Nadzoru Wariantowe stosowanie materiałów Jeśli dokumentacja projektowa lub ST przewidują możliwość zastosowania różnych rodzajów materiałów do wykonania poszczególnych elementów robót Wykonawca powiadomi Inspektora Nadzoru o zamiarze zastosowania konkretnego rodzaju materiału. Wybrany i zaakceptowany rodzaj materiału nie może być później zamieniany bez zgody Inspektora Nadzoru. 8

9 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST, programie zapewnienia jakości lub projekcie organizacji robót, zaakceptowanym przez Inspektora Nadzoru. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodne z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach Inspektora Nadzoru w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie spełniał normy ochrony środowiska i przepisy dotyczące jego użytkowania. Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jeżeli dokumentacja projektowa lub SST przewidują możliwość wariantowego użycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inspektora Nadzoru o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inspektora nadzoru, nie może być później zmieniany bez jego zgody. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach Inspektora Nadzoru w terminie przewidzianym w umowie Wymagania dotyczące przewozu po drogach publicznych Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom dopuszczalnych obciążeń mogą być dopuszczone przez właściwy zarząd drogi pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT 5.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonanych robót, za zgodność z dokumentacją projektową, wymaganiami ST, programem zabezpieczenia jakości, projektem organizacji robót oraz poleceniami Inspektora Nadzoru. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wykonywaniu robót zostaną poprawione przez Wykonawcę na własny koszt. Decyzje Inspektora Nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w dokumentach umowy, dokumentacji projektowej i w ST, a także w normach i wytycznych. Polecenia Inspektora nadzoru dotyczące realizacji robót będą wykonywane przez Wykonawcę nie później niż w czasie przez niego wyznaczonym, pod groźbą wstrzymania robót. Skutki finansowe z tytułu wstrzymania 9

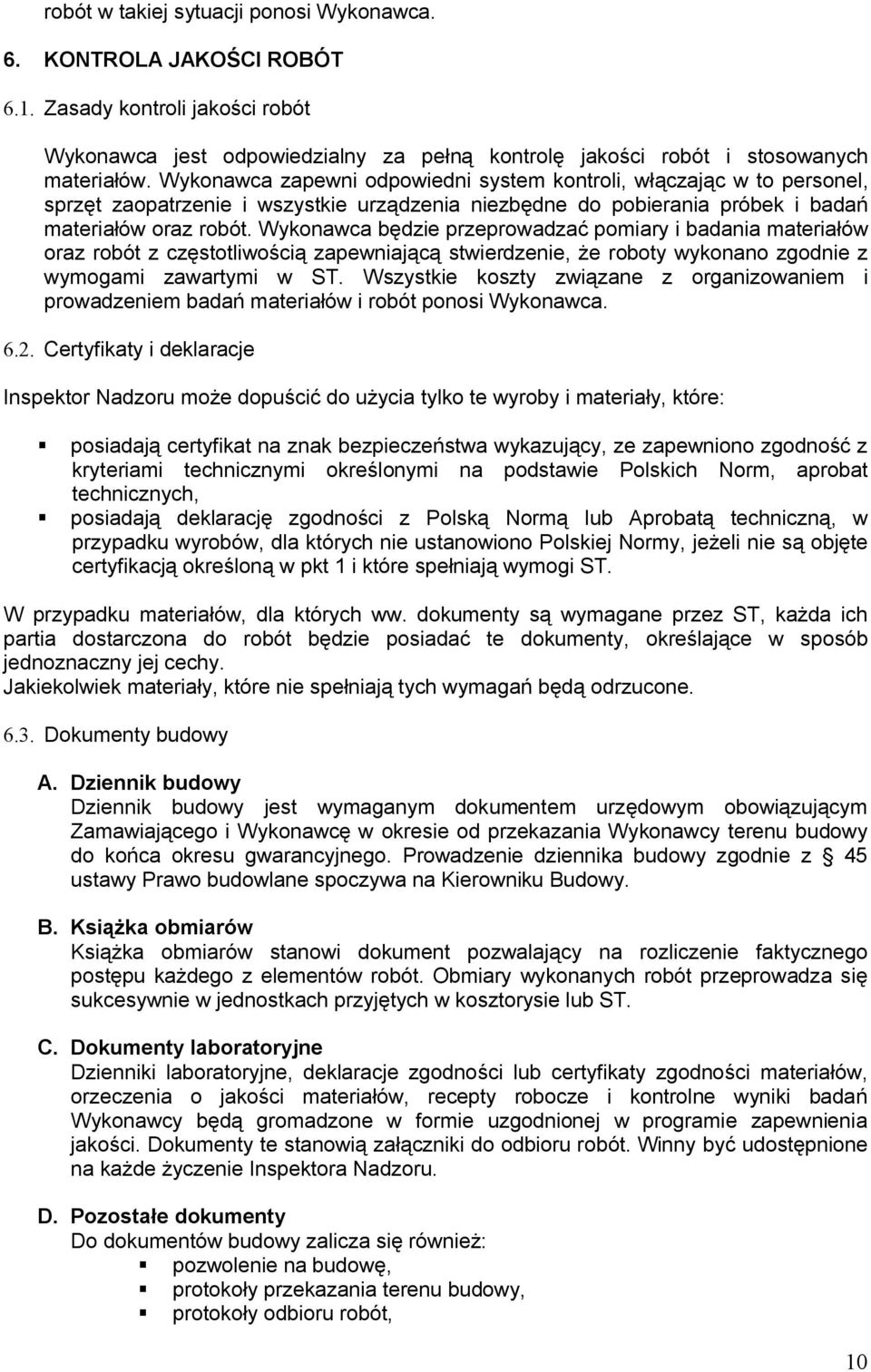

10 robót w takiej sytuacji ponosi Wykonawca. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady kontroli jakości robót Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót i stosowanych materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając w to personel, sprzęt zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymogami zawartymi w ST. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów i robót ponosi Wykonawca Certyfikaty i deklaracje Inspektor Nadzoru może dopuścić do użycia tylko te wyroby i materiały, które: posiadają certyfikat na znak bezpieczeństwa wykazujący, ze zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych, posiadają deklarację zgodności z Polską Normą lub Aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt 1 i które spełniają wymogi ST. W przypadku materiałów, dla których ww. dokumenty są wymagane przez ST, każda ich partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone Dokumenty budowy A. Dziennik budowy Dziennik budowy jest wymaganym dokumentem urzędowym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy terenu budowy do końca okresu gwarancyjnego. Prowadzenie dziennika budowy zgodnie z 45 ustawy Prawo budowlane spoczywa na Kierowniku Budowy. B. Książka obmiarów Książka obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się sukcesywnie w jednostkach przyjętych w kosztorysie lub ST. C. Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodności lub certyfikaty zgodności materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru robót. Winny być udostępnione na każde życzenie Inspektora Nadzoru. D. Pozostałe dokumenty Do dokumentów budowy zalicza się również: pozwolenie na budowę, protokoły przekazania terenu budowy, protokoły odbioru robót, 10

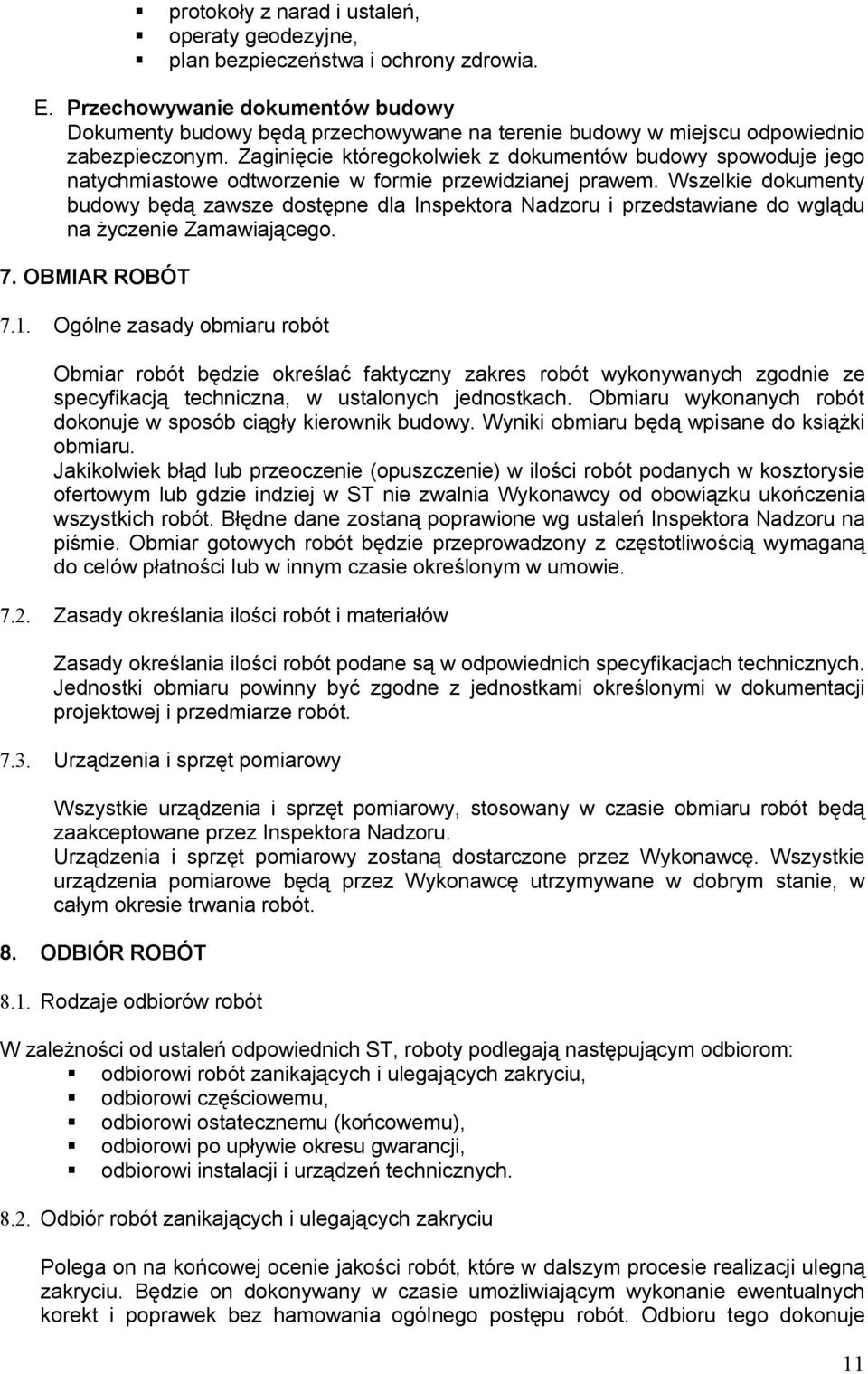

11 protokoły z narad i ustaleń, operaty geodezyjne, plan bezpieczeństwa i ochrony zdrowia. E. Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inspektora Nadzoru i przedstawiane do wglądu na życzenie Zamawiającego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres robót wykonywanych zgodnie ze specyfikacją techniczna, w ustalonych jednostkach. Obmiaru wykonanych robót dokonuje w sposób ciągły kierownik budowy. Wyniki obmiaru będą wpisane do książki obmiaru. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości robót podanych w kosztorysie ofertowym lub gdzie indziej w ST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora Nadzoru na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstotliwością wymaganą do celów płatności lub w innym czasie określonym w umowie Zasady określania ilości robót i materiałów Zasady określania ilości robót podane są w odpowiednich specyfikacjach technicznych. Jednostki obmiaru powinny być zgodne z jednostkami określonymi w dokumentacji projektowej i przedmiarze robót Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inspektora Nadzoru. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich ST, roboty podlegają następującym odbiorom: odbiorowi robót zanikających i ulegających zakryciu, odbiorowi częściowemu, odbiorowi ostatecznemu (końcowemu), odbiorowi po upływie okresu gwarancji, odbiorowi instalacji i urządzeń technicznych Odbiór robót zanikających i ulegających zakryciu Polega on na końcowej ocenie jakości robót, które w dalszym procesie realizacji ulegną zakryciu. Będzie on dokonywany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru tego dokonuje 11

12 Inspektor Nadzoru. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem w dziennik budowy i jednoczesnym powiadomieniem Inspektora Nadzoru. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia i powiadomienia Inspektora Nadzoru. Jakość i ilość robót ulegających zakryciu ocenia Inspektor Nadzoru na podstawie dokumentów i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową, ST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót.odbioru częściowego robót dokonuje się dla zakresu robót określonego w dokumentach umownych wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inspektor Nadzoru Odbiór końcowy Zasady odbioru końcowego Polega on na ocenie rzeczywistego wykonania robót w odniesieniu do zakresu (ilości) oraz jakości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy. Odbiór końcowy nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora nadzoru zakończenia robót i przyjęcia dokumentów, o których mowa w pkt Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora Nadzoru i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i ST. W toku odbioru ostatecznego robót, komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu oraz odbiorów częściowych, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadku nie wykonania wyznaczonych robót poprawkowych lub robót uzupełniających w poszczególnych elementach konstrukcyjnych i wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu, komisja oceni pomniejszoną wartość wykonanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego( końcowe) Podstawowym dokumentem jest protokół odbioru końcowego robót, sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1. dokumentację powykonawczą, 12

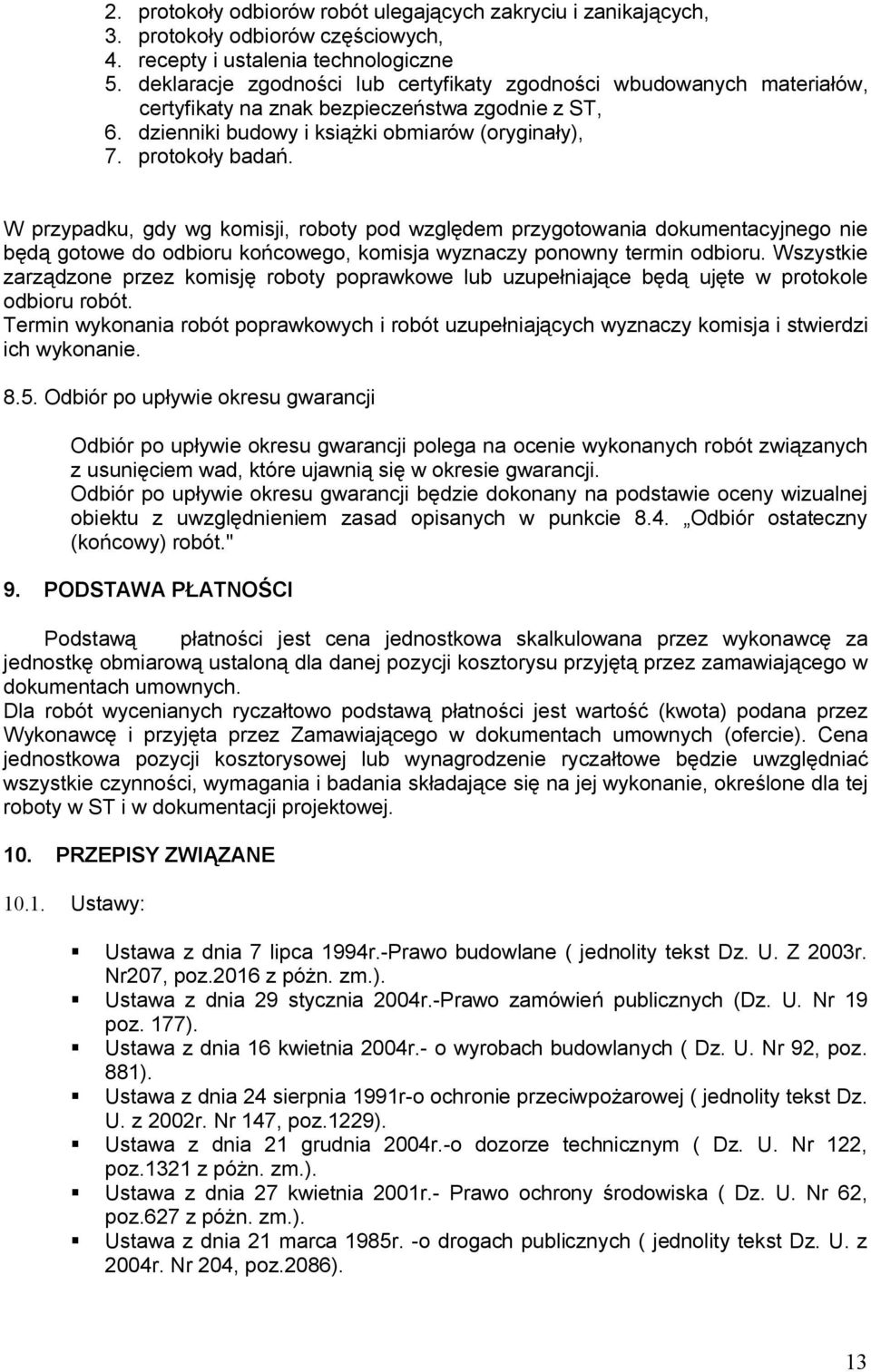

13 2. protokoły odbiorów robót ulegających zakryciu i zanikających, 3. protokoły odbiorów częściowych, 4. recepty i ustalenia technologiczne 5. deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, certyfikaty na znak bezpieczeństwa zgodnie z ST, 6. dzienniki budowy i książki obmiarów (oryginały), 7. protokoły badań. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, komisja wyznaczy ponowny termin odbioru. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą ujęte w protokole odbioru robót. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja i stwierdzi ich wykonanie Odbiór po upływie okresu gwarancji Odbiór po upływie okresu gwarancji polega na ocenie wykonanych robót związanych z usunięciem wad, które ujawnią się w okresie gwarancji. Odbiór po upływie okresu gwarancji będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4. Odbiór ostateczny (końcowy) robót." 9. PODSTAWA PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu przyjętą przez zamawiającego w dokumentach umownych. Dla robót wycenianych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę i przyjęta przez Zamawiającego w dokumentach umownych (ofercie). Cena jednostkowa pozycji kosztorysowej lub wynagrodzenie ryczałtowe będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w ST i w dokumentacji projektowej. 10. PRZEPISY ZWIĄZANE Ustawy: Ustawa z dnia 7 lipca 1994r.-Prawo budowlane ( jednolity tekst Dz. U. Z 2003r. Nr207, poz.2016 z póżn. zm.). Ustawa z dnia 29 stycznia 2004r.-Prawo zamówień publicznych (Dz. U. Nr 19 poz. 177). Ustawa z dnia 16 kwietnia 2004r.- o wyrobach budowlanych ( Dz. U. Nr 92, poz. 881). Ustawa z dnia 24 sierpnia 1991r-o ochronie przeciwpożarowej ( jednolity tekst Dz. U. z 2002r. Nr 147, poz.1229). Ustawa z dnia 21 grudnia 2004r.-o dozorze technicznym ( Dz. U. Nr 122, poz.1321 z póżn. zm.). Ustawa z dnia 27 kwietnia 2001r.- Prawo ochrony środowiska ( Dz. U. Nr 62, poz.627 z póżn. zm.). Ustawa z dnia 21 marca 1985r. -o drogach publicznych ( jednolity tekst Dz. U. z 2004r. Nr 204, poz.2086). 13

14 10.2. Rozporządzenia: Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002r.- w sprawie systemów oceny zgodności wyrobów budowlanych oraz sposobu ich oznaczania znakowaniem CE ( Dz. U Nr 209, poz. 1779). Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002r.- w sprawie określenia polskich jednostek organizacyjnych upoważnionych do wydawania europejskich aprobat technicznych, zakresu i formy aprobat oraz trybu ich udzielania, uchylania lub zmiany ( Dz. U. Nr 209 poz. 1780). Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997r.w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169,poz. 1650). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r.w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz.401). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. - w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz.1126) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. - w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonowania użytkowego (dz. U. 202, poz.2072) Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. - w sprawie sposobów deklarowania wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041) Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2004 r. - zmieniające rozporządzenie w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zamawiającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. Nr 198, poz.2042) Inne dokumenty i instrukcje: Warunki techniczne wykonania i odbioru robót budowlano-montażowych, (tom I, II, III, IV, V) Arkady, Warszawa Warunki techniczne wykonania i odbioru robót budowlanych. Instytut Techniki Budowlanej, Warszawa 2003 Warunki wykonania i odbioru sieci i instalacji, Centralny Ośrodek Badawczo- Rozwojowy Techniki Instalacyjnej INSTAL, Warszawa,

15 ST-01 ROBOTY ROZBIÓRKOWE 1. WSTĘP 1.1 Przedmiot SST. Przedmiotem niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru robót rozbiórkowych związanych z realizacją zadania remontu dachu budynku sali gimnastycznej w Zespole Szkół Nr 1 w Otwocku przy ul. Słowackiego 4/ Zakres stosowania SST. Specyfikacja techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST. Ustalenia zawarte w niniejszej SST stanowią wymagania w zakresie robót dotyczących: Demontaż istniejącej instalacji odgromowej (przewody, wsporniki, połączenia) wraz z segregacją i klasyfikacją do powtórnego użycia. Demontaż rynien i rur spustowych, sortowanie i przygotowanie do wywozu. Demontaż istniejących obróbek blacharskich: Rozebranie istniejącego pokrycia dachowego z płyt warstwowych z ich wywozem; 1.4 Określenia podstawowe. Stosowane określenia podstawowe są zgodne z Polskimi Normami i obowiązującymi przepisami. 1.5 Wymagania ogólne dotyczące robót. Wykonawca odpowiada za jakość wykonania Robót oraz ich zgodność z dokumentacją projektową, SST i poleceniami inspektora nadzoru. Przy wykonywaniu prac rozbiórkowych należy przestrzegać odpowiednich przepisów BHP. 2. Materiały Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST-00 Wymagania ogólne" pkt Wykonanie zastaw zabezpieczających na dachu. deski iglaste wymiarowe gr. 25 mm kl. III; gwoździe budowlane okrągłe gołe 4,50x100mm, materiały pomocnicze Ustawienie i rozebranie rękawa zsypowego do gruzu. rękaw zsypowy do gruzu. 15

16 2.3. Zabezpieczenie folią odsłoniętej połaci dachowej. folia polietylenowa izolacyjna gr. 0,3mm, gwoździe budowlane papowe gołe, materiały pomocnicze. 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu: Ogólne wymagania dotyczące sprzętu podano w ST-00 Wymagania ogólne" pkt Transport 4.1. Ogólne wymagania dotyczące transportu: Ogólne wymagania dotyczące transportu podano w ST-00 Wymagania ogólne" pkt Wykonanie robót Ogólne wymagania wykonania robót podano ST-00 Wymagania ogólne. Szczegółowy zakres wykonywanych robót: wygrodzenie miejsc i rejonów zagrożonych spadaniem elementów i materiałów rozbiórkowych za pomocą ogrodzenia stałego lub taśmą pod stałym dozorem pracowniczym, wykonanie zastaw zabezpieczających na dachu, ustawienie i rozebranie rękawa zsypowego do gruzu, zabezpieczenie folią odsłoniętej połaci dachowej, odcinkowy i etapowy demontaż i usunięcie pokrycia dachowego, obicie uszkodzonych tynków kominów demontaż instalacji odgromowej, demontaż i usunięcie rynien, obróbek blacharskich i rur spustowych Gruz powstały z rozbiórek i inne materiały rozbiórkowe, w tym: zdemontowane poszycie dachu, zdemontowane rynny, rury spustowe i obróbki blacharskie należy natychmiast usunąć z budynku i wywieźć poza teren obiektu. Zaleca się zastosowanie następującej technologii oraz kolejności prac: Wygrodzenie ogrodzeniem stałym miejsc zagrożonych spadaniem elementów i materiałów rozbiórkowych Wydzielenie jednego wejścia do strefy robót związanego z robotami remontowymi. Usuwanie urobku powstałego w trakcie prac remontowo-budowlanych możliwie najkrótszą drogą na zewnątrz budynku. W tym celu należy zamontować zsyp kubełkowy wprost do kontenera. Należy unikać przenoszenia, wynoszenia, transportu powstałego urobku przez pomieszczenia nie objęte remontem. Na zewnątrz budynku przygotować miejsce dla zamykanych kontenerów, w których składowany będzie urobek, gruz budowlany i pozostałe odpady budowlane. Osłonić szczelnie foliami budowlanymi instalacje nawiewną i wentylację grawitacyjną. Zdemontować z kominów i połaci dachowej zwody poziome instalacji 16

17 odgromowej z zachowaniem szczególnej staranności (należy wykonać inwentaryzację instalacji odgromowej w celu późniejszego jej odtworzenia), Zdemontować kratki ochraniające otwory przewodów wentylacyjnych kominów. Wykonać etapowo rozbiórkę pokrycia dachowego Demontowane elementy i materiały usuwać etapowo, ograniczając powstawanie i rozprzestrzenianie się pyłów. Pracownicy Wykonawcy powinni w trakcie tych prac bezwzględnie używać środków ochrony indywidualnej chroniących oczy, twarz, drogi oddechowe i skórę przed szkodliwymi substancjami zawartymi w usuwanych elementach budowlanych. Zdemontować i usunąć rynny, obróbki blacharskie oraz rury spustowe 6. Kontrola jakości robót Ogólne zasady kontroli jakości podano w ST-00 Wymagania ogólne. Poszczególne etapy kontroli jakości robót powinny być odebrane i zaakceptowane przez inspektora nadzoru. Fakt ten należy potwierdzić wpisem do dziennika budowy. Kontrola jakości powinna obejmować w szczególności: kontrolę prawidłowości wykonania robót rozbiórkowych w zgodności ze sztuką budowlaną, przepisami i normami. 7. Obmiar robót Ogólne zasady obmiaru robót podano w części Wymagania ogólne niniejszej specyfikacji. Przyjęto następujące jednostki obmiarowe dla robót objętych niniejszą specyfikacją: Wykonanie zastaw zabezpieczających na dachu. [m] Ustawienie i rozebranie rękawa zsypowego do gruzu. [m] Zabezpieczenie folią odsłoniętej połaci dachowej. [m 2 ] Demontaż kratek wentylacyjnych kominów [szt.] Demontaż i zabezpieczenie zwodów poziomych instalacji odgromowej [m] Rozebranie i usunięcie fragmentów pokrycia dachowego [m 2 ] Montaż rusztowań ramowych [m] Skucie fragmentów tynków kominów i usunięcie materiałów rozbiórkowych [m 3 ] Rozebranie i usunięcie rynien i rur spustowych [m] Rozebranie i usunięcie obróbek blacharskich [m 2 ] 8. Odbiór robót Ogólne zasady odbioru robót podano ST-00 Wymagania ogólne Odbioru robót (stwierdzenie wykonania zakresu robót) dokonuje inspektor nadzoru po zgłoszeniu przez Wykonawcę robót do odbioru. Wykonawca wykona roboty poprawkowe na własny koszt w terminie ustalonym z inspektorem nadzoru. 9. Podstawa płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST-00 Wymagania ogólne punkt Przepisy związane 10.1 Wymagania techniczne wykonania robót określają: 17

18 Warunki techniczne wykonania i odbioru robót budowlanych ITB, Warszawa Rozporządzenie Ministra Infrastruktury z dnia r. - w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) Dziennik Ustaw Dz. U. Nr poz. 93 z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych Dziennik Ustaw Dz. U. Nr 129/97 poz.844 z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 18

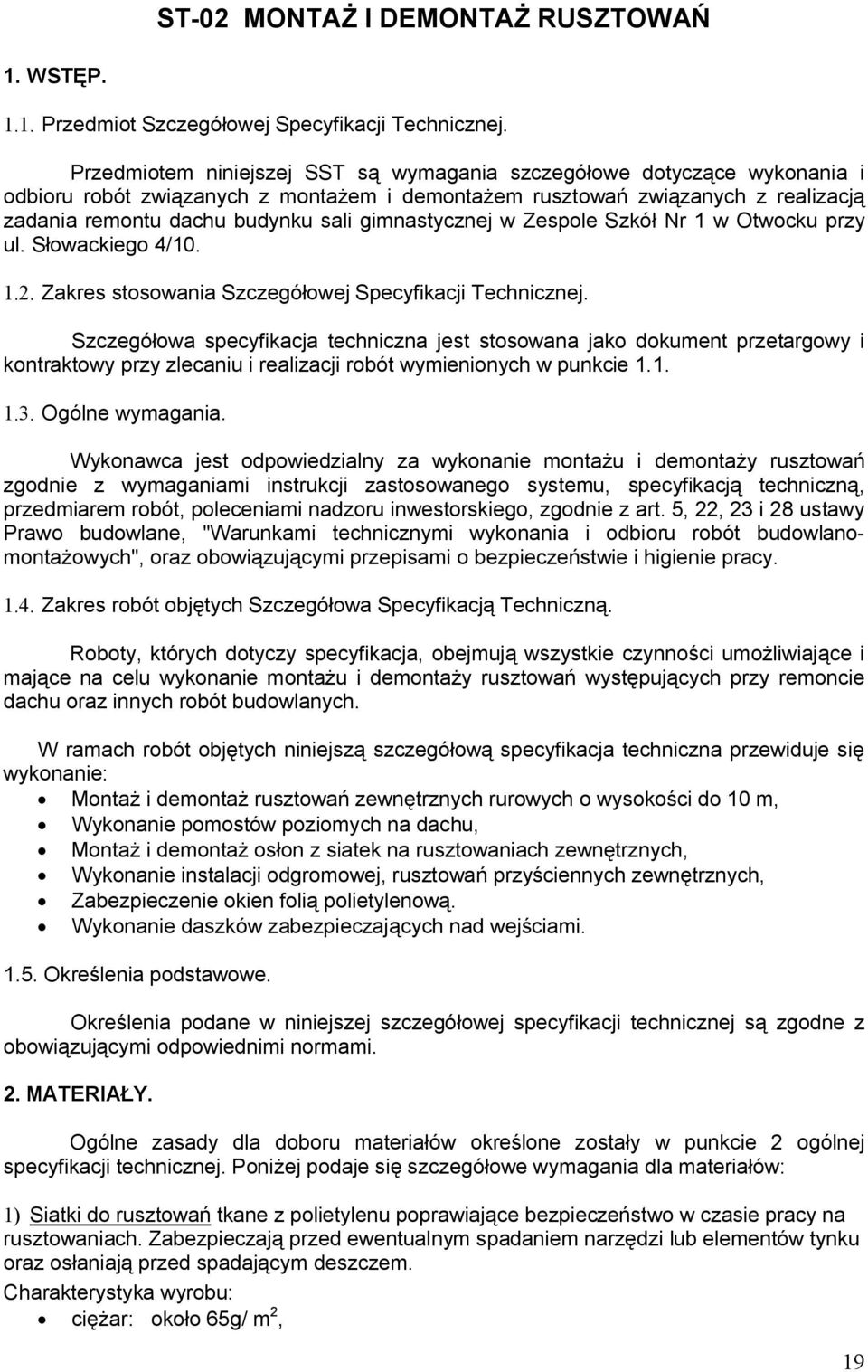

19 ST-02 MONTAŻ I DEMONTAŻ RUSZTOWAŃ 1. WSTĘP Przedmiot Szczegółowej Specyfikacji Technicznej. Przedmiotem niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru robót związanych z montażem i demontażem rusztowań związanych z realizacją zadania remontu dachu budynku sali gimnastycznej w Zespole Szkół Nr 1 w Otwocku przy ul. Słowackiego 4/ Zakres stosowania Szczegółowej Specyfikacji Technicznej. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Ogólne wymagania. Wykonawca jest odpowiedzialny za wykonanie montażu i demontaży rusztowań zgodnie z wymaganiami instrukcji zastosowanego systemu, specyfikacją techniczną, przedmiarem robót, poleceniami nadzoru inwestorskiego, zgodnie z art. 5, 22, 23 i 28 ustawy Prawo budowlane, "Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych", oraz obowiązującymi przepisami o bezpieczeństwie i higienie pracy Zakres robót objętych Szczegółowa Specyfikacją Techniczną. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie montażu i demontaży rusztowań występujących przy remoncie dachu oraz innych robót budowlanych. W ramach robót objętych niniejszą szczegółową specyfikacja techniczna przewiduje się wykonanie: Montaż i demontaż rusztowań zewnętrznych rurowych o wysokości do 10 m, Wykonanie pomostów poziomych na dachu, Montaż i demontaż osłon z siatek na rusztowaniach zewnętrznych, Wykonanie instalacji odgromowej, rusztowań przyściennych zewnętrznych, Zabezpieczenie okien folią polietylenową. Wykonanie daszków zabezpieczających nad wejściami Określenia podstawowe. Określenia podane w niniejszej szczegółowej specyfikacji technicznej są zgodne z obowiązującymi odpowiednimi normami. 2. MATERIAŁY. Ogólne zasady dla doboru materiałów określone zostały w punkcie 2 ogólnej specyfikacji technicznej. Poniżej podaje się szczegółowe wymagania dla materiałów: 1) Siatki do rusztowań tkane z polietylenu poprawiające bezpieczeństwo w czasie pracy na rusztowaniach. Zabezpieczają przed ewentualnym spadaniem narzędzi lub elementów tynku oraz osłaniają przed spadającym deszczem. Charakterystyka wyrobu: ciężar: około 65g/ m 2, 19

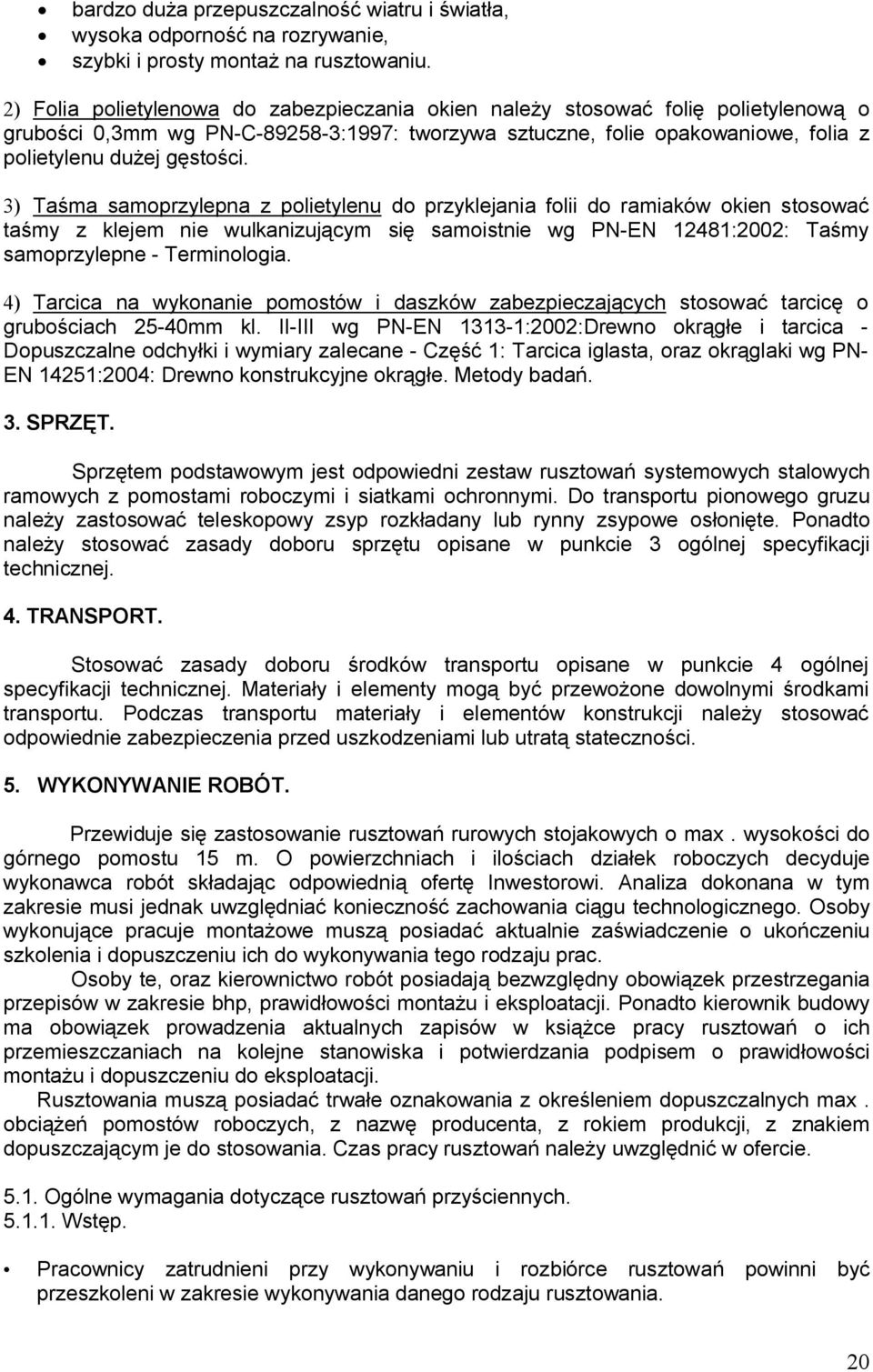

20 bardzo duża przepuszczalność wiatru i światła, wysoka odporność na rozrywanie, szybki i prosty montaż na rusztowaniu. 2) Folia polietylenowa do zabezpieczania okien należy stosować folię polietylenową o grubości 0,3mm wg PN-C :1997: tworzywa sztuczne, folie opakowaniowe, folia z polietylenu dużej gęstości. 3) Taśma samoprzylepna z polietylenu do przyklejania folii do ramiaków okien stosować taśmy z klejem nie wulkanizującym się samoistnie wg PN-EN 12481:2002: Taśmy samoprzylepne - Terminologia. 4) Tarcica na wykonanie pomostów i daszków zabezpieczających stosować tarcicę o grubościach 25-40mm kl. II-III wg PN-EN :2002:Drewno okrągłe i tarcica - Dopuszczalne odchyłki i wymiary zalecane - Część 1: Tarcica iglasta, oraz okrąglaki wg PN- EN 14251:2004: Drewno konstrukcyjne okrągłe. Metody badań. 3. SPRZĘT. Sprzętem podstawowym jest odpowiedni zestaw rusztowań systemowych stalowych ramowych z pomostami roboczymi i siatkami ochronnymi. Do transportu pionowego gruzu należy zastosować teleskopowy zsyp rozkładany lub rynny zsypowe osłonięte. Ponadto należy stosować zasady doboru sprzętu opisane w punkcie 3 ogólnej specyfikacji technicznej. 4. TRANSPORT. Stosować zasady doboru środków transportu opisane w punkcie 4 ogólnej specyfikacji technicznej. Materiały i elementy mogą być przewożone dowolnymi środkami transportu. Podczas transportu materiały i elementów konstrukcji należy stosować odpowiednie zabezpieczenia przed uszkodzeniami lub utratą stateczności. 5. WYKONYWANIE ROBÓT. Przewiduje się zastosowanie rusztowań rurowych stojakowych o max. wysokości do górnego pomostu 15 m. O powierzchniach i ilościach działek roboczych decyduje wykonawca robót składając odpowiednią ofertę Inwestorowi. Analiza dokonana w tym zakresie musi jednak uwzględniać konieczność zachowania ciągu technologicznego. Osoby wykonujące pracuje montażowe muszą posiadać aktualnie zaświadczenie o ukończeniu szkolenia i dopuszczeniu ich do wykonywania tego rodzaju prac. Osoby te, oraz kierownictwo robót posiadają bezwzględny obowiązek przestrzegania przepisów w zakresie bhp, prawidłowości montażu i eksploatacji. Ponadto kierownik budowy ma obowiązek prowadzenia aktualnych zapisów w książce pracy rusztowań o ich przemieszczaniach na kolejne stanowiska i potwierdzania podpisem o prawidłowości montażu i dopuszczeniu do eksploatacji. Rusztowania muszą posiadać trwałe oznakowania z określeniem dopuszczalnych max. obciążeń pomostów roboczych, z nazwę producenta, z rokiem produkcji, z znakiem dopuszczającym je do stosowania. Czas pracy rusztowań należy uwzględnić w ofercie Ogólne wymagania dotyczące rusztowań przyściennych Wstęp. Pracownicy zatrudnieni przy wykonywaniu i rozbiórce rusztowań powinni być przeszkoleni w zakresie wykonywania danego rodzaju rusztowania. 20

21 Wykonywanie, ustawianie lub rozbieranie rusztowań jest zabronione o zmroku, jeżeli nie zapewniono oświetlenia sztucznego, które daje dobrą widoczność, w czasie gęstej mgły, opadów deszczu i śniegu oraz gołoledzi, podczas burzy i wiatru o szybkości większej niż 10 m/s. Rusztowania powinny być wyposażone w pomosty o powierzchni roboczej wystarczającej do pomieszczenia zatrudnionych na nich pracowników, składowania podręcznych narzędzi i niezbędnych ilości materiałów oraz wykonywania pracy w odpowiednio dogodnej pozycji przez zatrudnionych robotników dla danego rodzaju robót. Używanie skrzyń, beczek, bloczków itp. przedmiotów jako rusztowań lub podpór do pomostów roboczych jest zabronione. Obciążanie pomostów ponad określoną ich nośność, gromadzenie się na nich pracowników oraz pozostawianie narzędzi przy krawędziach pomostów jest zabronione. Użytkowanie rusztowania powinno być dopuszczone dopiero po jego sprawdzeniu i odbiorze przez nadzór techniczny oraz potwierdzeniu jego przydatności do wykonywania określonych robót zapisem w dzienniku budowy, dokonanym przez kierownika budowy. Rusztowania należy obowiązkowo sprawdzać okresowo, nie rzadziej niż 1 raz dziennie a ponadto po silnym wietrze, opadach atmosferycznych i przerwach roboczych Obciążenia rusztowań przyściennych. Wymiary elementów typowych rusztowań przyściennych, opisanych w niniejszym rozdziale, dostosowane są do obciążenia pomosty nie przekraczającego 1,5 kn /m 2. W przypadku konieczności zwiększenia ciążenia pomostu powyżej 1,5 kn /m 2 należy konstrukcję nośną rusztowania zaprojektować na wymaganą nośność zgodnie z wymaganiami normy państwowej dotyczącej projektowania konstrukcji drewnianych lub z rur stalowych Nośność podłoża gruntowego pod rusztowania. Nośność podłoża gruntowego w miejscach ustawienia rusztowania powinna być nie mniejsza niż 0,1 MPa. Nośność podłoży należy ustalać na podstawie obliczenia jednostkowego oporu granicznego dla danego podłoża zgodnie z wymaganiami obowiązującej normy państwowe; przy zachowaniu współczynnika pewności nie mniej niż 3. Podłoże gruntowe, na którym ustawione jest rusztowanie, powinno. mieć zapewnione stałe i szybkie odprowadzenie wody w kierunku prostopadłym do długości rusztowania. Spadek terenu w kierunku ściany, przy której ustawione jest rusztowanie, jest niedopuszczalny. Podłoże powinno być wyrównane. Przy spadku terenu większym niż 10% należy wykonywać tarasy poziome, na których powinny być ustawione stojaki rusztowania. Podłoże gruntowe powinno sięgać poza konstrukcję rusztowania co najmniej na odległość 100 cm Odległość stojaka od krawędzi pionowej tarasu powinna być równa wysokości stopnia, jednak nie mniej niż 60 cm Grunt nasypowy, z którego wykonano taras ziemny, powinien być zagęszczony i mieć co najmniej nośność podłoża równą 0,1 MPa W przypadku rusztowania na pochyłych podłożach stojak rusztowania należy ustawiać na odpowiednio wyciętych w skarpie stopniach, zapewniających wymaganą stateczność rusztowania. Minimalna wartość a jest uzależniona od pochylenia terenu p następująco: - dla 10% < p < 20% - a = 20 cm, - dla 20% < P < 40% - amin = 40 cm, - dla 40% < p <~100% -amin = (40+1~3 p) cm 21

22 W przypadku gdy podłoże nie spełnia warunków określonych w punkcie 1, należy zaprojektować wzmocnienie podłoża i wykonać je zgodnie z projektem przed ustawieniem stojaków rusztowania Posadowienie stojaków. Stojaki rusztowania należy ustawiać na podkładkach drewnianych lub innych ułożonych na podłożu, zapewniających rozłożenie obciążenia przenoszonego przez stojaki na odpowiednio większą powierzchnię podłoża. Wielkość podkładów (podkładek i podwalin) pod stojaki należy tak dobierać, aby dopuszczalne obciążenie na grunt było zgodne z wymaganiami podanymi w punkcie Podkłady powinny przylegać całą powierzchnią do podłoża i powinny być ułożone na warstwie piasku grubości 5 do 7 cm Stojaki drewniane mogą być wkopane w grunt podłoża lub ustawione na powierzchni podłoża. Stojaki mogą być posadowione na podkładach lub podwalinach, ułożonych na nawierzchniach dróg ulic, chodników i na konstrukcjach budowlanych, jeżeli wytrzymałość danego podłoża pozwala na przeniesienie obciążeń przekazywanych za pośrednictwem stojaków Rozstaw i stężenie stojaków rusztowań. Rozstawy stojaków nie powinny być większe niż: a) w kierunku równoległym do ściany, tj. po dłużnie: dla rusztowań drewnianych 2,50 m, dla rusztowań z rur stalowych 2,00 m, b) w kierunku prostopadłym do ściany, tj. po poprzecznie; dla rusztowań drewnianych 1,50 m, dla rusztowań z rur stalowych 1,35 m. Stężenia rusztowań przyściennych o wysokości ponad 10 m należy mocować do stojaków i rozmieszczać na całej długości rusztowania w sposób zapewniający stabilność węzłów. W pionie należy stężenia rozmieszczać w odstępach nie większych niż 6,0 m. W szczególności: pierwsze stężenie poziome należy zakładać pod pierwszą kondygnacją rusztowania, znajdującą się nad podłożem, jeżeli rusztowanie ma być ustawione na terenie pochyłym, o spadku większym niż 10%, należy założyć stężenia poziome dodatkowe, równoległe do spadku terenu w odległości około 20 cm od powierzchni terenu, stężenia poziome należy mocować bezpośrednio do stojaków rusztowania, stężenia pionowe powinny zapewniać przekazywanie obciążeń działających na konstrukcję rusztowania w sposób możliwie najprostszy, z tym że najniższy węzeł stężenia powinien znajdować się bezpośrednio nad podłożem, na którym ustawiono rusztowanie, stężenia pionowe należy zakładać na zewnętrznych stojakach rusztowania, a ich rozmieszczenie powinno być zgodne z wymaganiami norm na dany rodzaj rusztowania, jeżeli konstrukcja rusztowania jest odmienna, niż to podano w normie przedmiotowej lub w dokumentacji brak danych dotyczących rozstawu stężeń, stojaki zewnętrzne należy łączyć stężeniami pionowymi na całej wysokości rusztowania, stężenia pionowe powinny być rozmieszczone symetrycznie, a odległość pomiędzy przęsłami stężonymi powinna być nie większa niż 6,0 m, 22
