GESTRA Steam Systems CB 1..., CB 2... Instrukcja instalacji i konserwacji Klapy zwrotne wychylne

Wielkość: px
Rozpocząć pokaz od strony:

Download "GESTRA Steam Systems CB 1..., CB 2... Instrukcja instalacji i konserwacji 818640-00. Klapy zwrotne wychylne"

Transkrypt

1 GESTRA Steam Systems CB 1... CB 2... Instrukcja instalacji i konserwacji Klapy zwrotne wychylne CB 1..., CB 2...

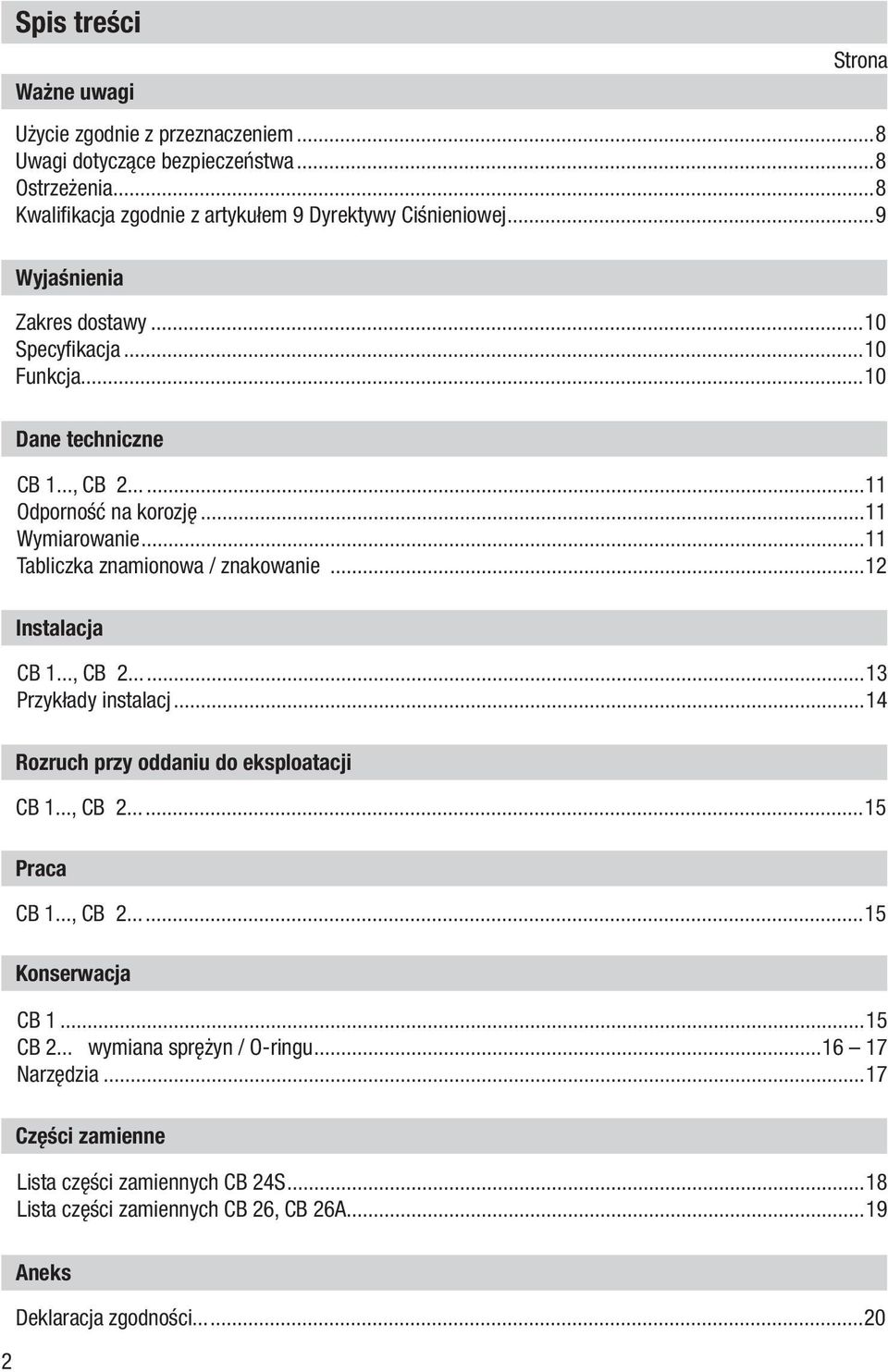

2 Spis treści Ważne uwagi Użycie zgodnie z przeznaczeniem...8 Uwagi dotyczące bezpieczeństwa...8 Ostrzeżenia...8 Kwalifikacja zgodnie z artykułem 9 Dyrektywy Ciśnieniowej...9 Wyjaśnienia Strona Zakres dostawy...10 Specyfikacja...10 Funkcja...10 Dane techniczne CB 1..., CB Odporność na korozję...11 Wymiarowanie...11 Tabliczka znamionowa / znakowanie...12 Instalacja CB 1..., CB Przykłady instalacj...14 Rozruch przy oddaniu do eksploatacji CB 1..., CB Praca CB 1..., CB Konserwacja CB CB 2... wymiana sprężyn / O-ringu Narzędzia...17 Części zamienne Lista części zamiennych CB 24S...18 Lista części zamiennych CB 26, CB 26A Aneks Deklaracja zgodności...20

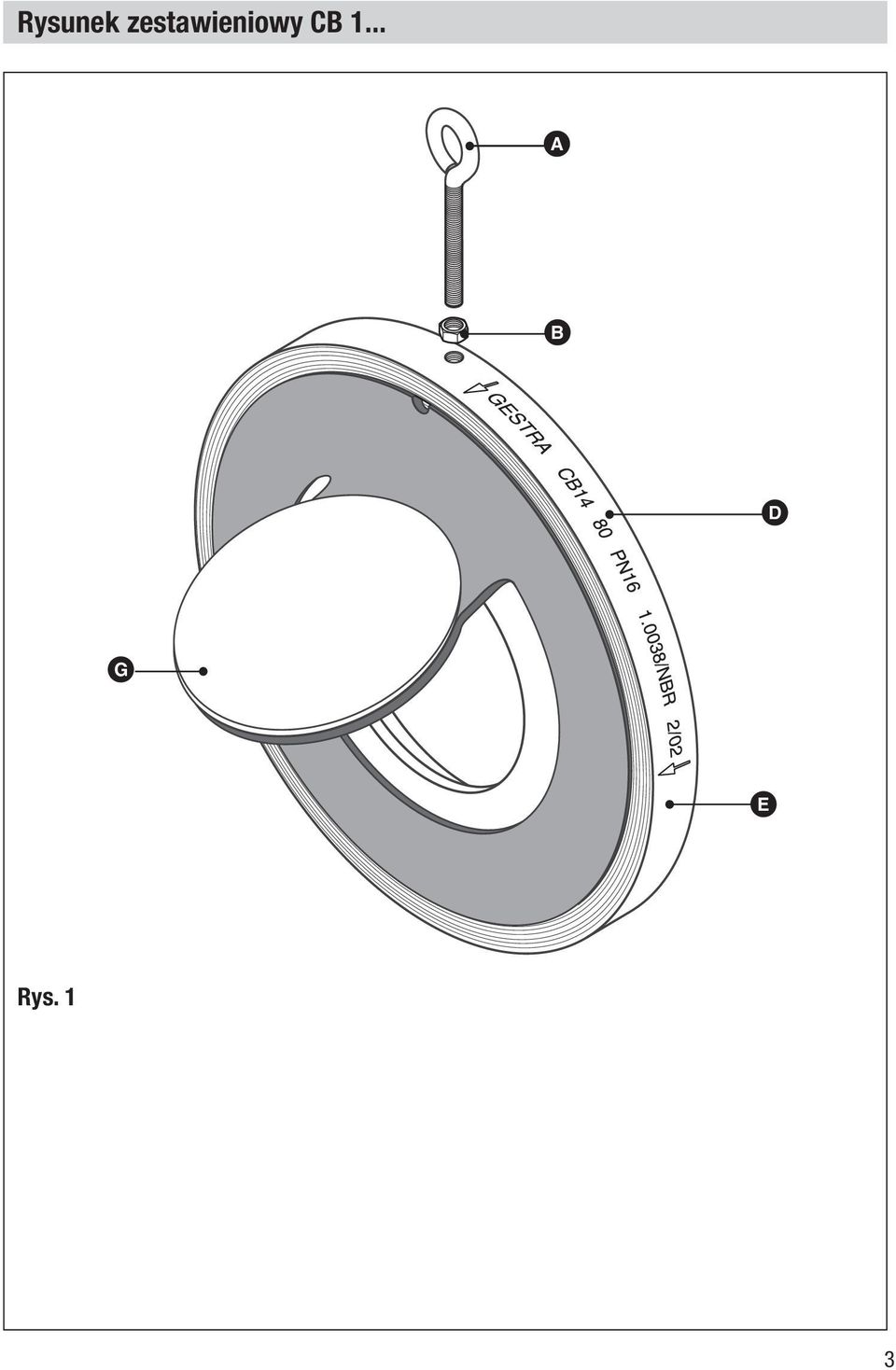

3 Rysunek zestawieniowy CB 1... A B D G E Rys. 1 3

4 Rysunek zestawieniowy CB 2... A B C H G H D E Rys. 2 F 4

5 Legenda A Śruba oczkowa B Nakrętka blokująca C Pierścień centrujący D Specyfikacja typu (na tabliczce znamionowej lub na korpusie zaworu) E Korpus F O-ring G Dysk H Sprężyna 5

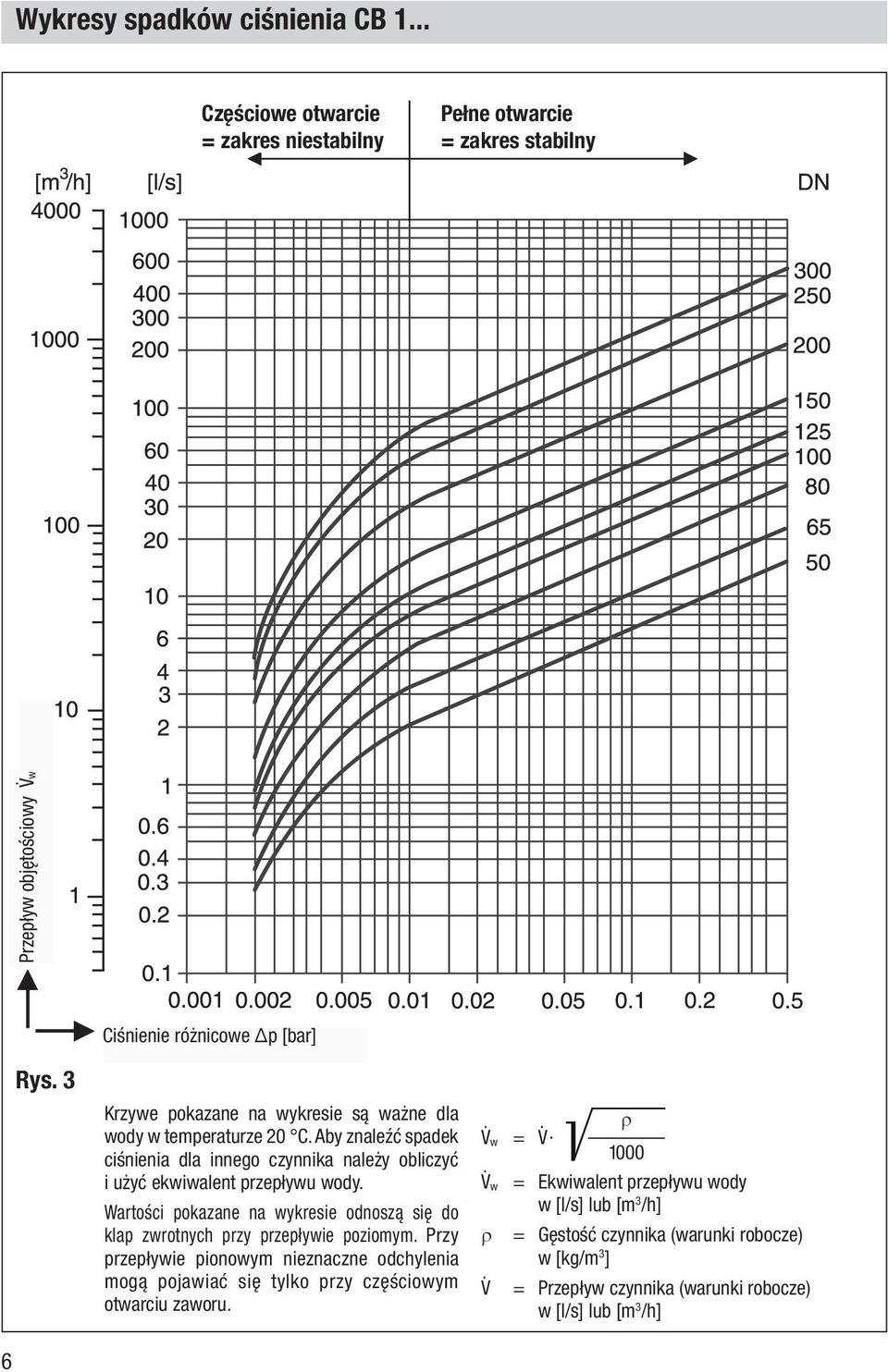

6 Wykresy spadków ciśnienia CB 1... Częściowe otwarcie = zakres niestabilny Pełne otwarcie = zakres stabilny Przepływ objętościowy V w 6 Rys. 3 Ciśnienie różnicowe p [bar] Krzywe pokazane na wykresie są ważne dla wody w temperaturze 20 C. Aby znaleźć spadek ciśnienia dla innego czynnika należy obliczyć i użyć ekwiwalent przepływu wody. Wartości pokazane na wykresie odnoszą się do klap zwrotnych przy przepływie poziomym. Przy przepływie pionowym nieznaczne odchylenia mogą pojawiać się tylko przy częściowym otwarciu zaworu. V w = V V w = Ekwiwalent przepływu wody w [l/s] lub [m 3 /h] ρ V ρ 1000 = Gęstość czynnika (warunki robocze) w [kg/m 3 ] = Przepływ czynnika (warunki robocze) w [l/s] lub [m 3 /h]

7 Wykresy spadków ciśnienia CB 2... Częściowe otwarcie = zakres niestabilny Pełne otwarcie = zakres stabilny Przepływ objętościowy V w Ciśnienie różnicowe p [bar] Fig. 4 Krzywe pokazane na wykresie są ważne dla wody w temperaturze 20 C. Aby znaleźć spadek ciśnienia dla innego czynnika należy obliczyć i użyć ekwiwalent przepływu wody. Wartości pokazane na wykresie odnoszą się do klap zwrotnych przy przepływie poziomym. Przy przepływie pionowym nieznaczne odchylenia mogą pojawiać się tylko przy częściowym otwarciu zaworu. V w = V V w = Ekwiwalent przepływu wody w [l/s] lub [m 3 /h] ρ V ρ 1000 = Gęstość czynnika (warunki robocze) w [kg/m 3 ] = Przepływ czynnika (warunki robocze) w [l/s] lub [m 3 /h] 7

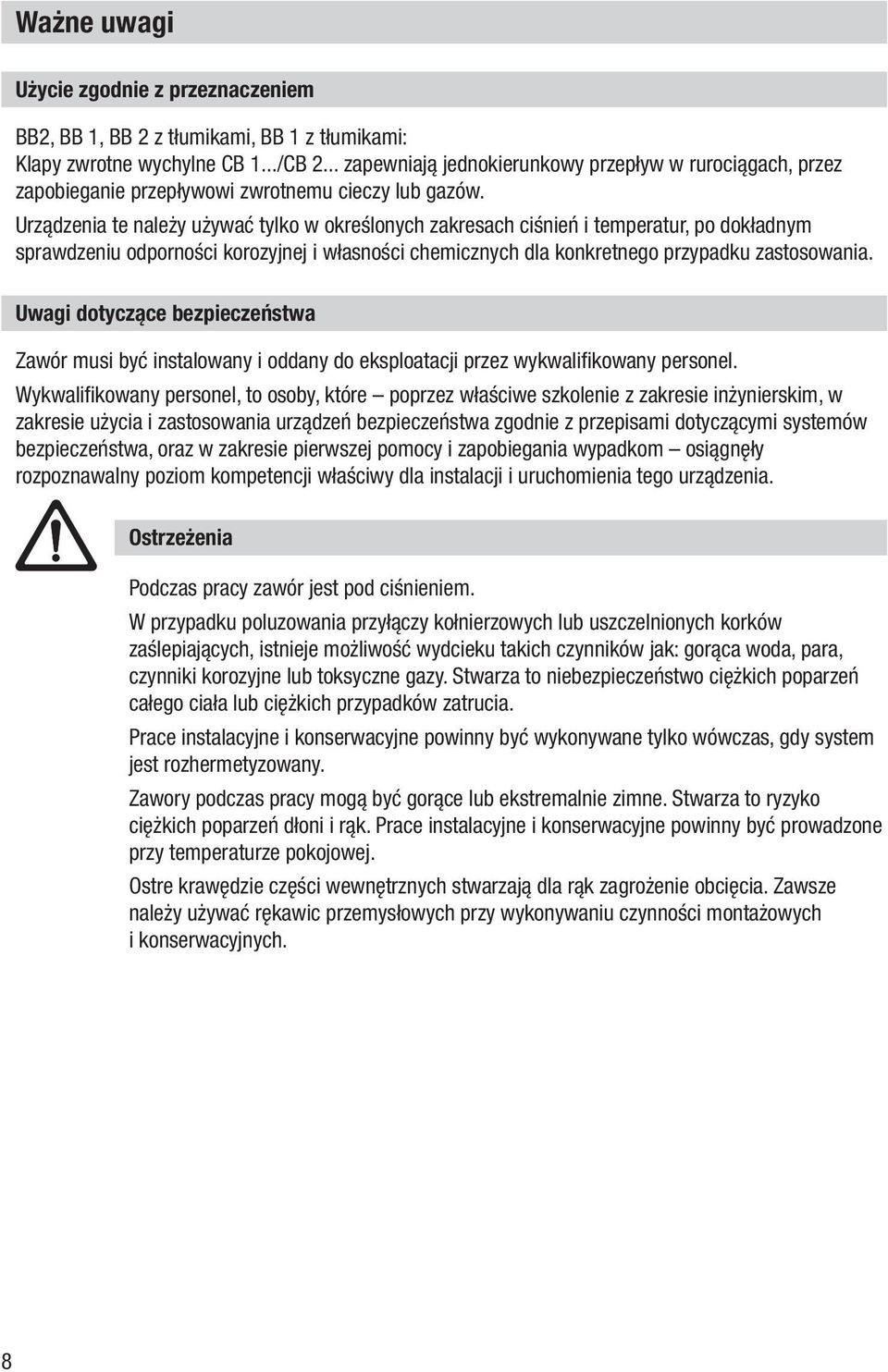

8 Ważne uwagi Użycie zgodnie z przeznaczeniem BB2, BB 1, BB 2 z tłumikami, BB 1 z tłumikami: Klapy zwrotne wychylne CB 1.../CB 2... zapewniają jednokierunkowy przepływ w rurociągach, przez zapobieganie przepływowi zwrotnemu cieczy lub gazów. Urządzenia te należy używać tylko w określonych zakresach ciśnień i temperatur, po dokładnym sprawdzeniu odporności korozyjnej i własności chemicznych dla konkretnego przypadku zastosowania. Uwagi dotyczące bezpieczeństwa Zawór musi być instalowany i oddany do eksploatacji przez wykwalifikowany personel. Wykwalifikowany personel, to osoby, które poprzez właściwe szkolenie z zakresie inżynierskim, w zakresie użycia i zastosowania urządzeń bezpieczeństwa zgodnie z przepisami dotyczącymi systemów bezpieczeństwa, oraz w zakresie pierwszej pomocy i zapobiegania wypadkom osiągnęły rozpoznawalny poziom kompetencji właściwy dla instalacji i uruchomienia tego urządzenia. Ostrzeżenia Podczas pracy zawór jest pod ciśnieniem. W przypadku poluzowania przyłączy kołnierzowych lub uszczelnionych korków zaślepiających, istnieje możliwość wydcieku takich czynników jak: gorąca woda, para, czynniki korozyjne lub toksyczne gazy. Stwarza to niebezpieczeństwo ciężkich poparzeń całego ciała lub ciężkich przypadków zatrucia. Prace instalacyjne i konserwacyjne powinny być wykonywane tylko wówczas, gdy system jest rozhermetyzowany. Zawory podczas pracy mogą być gorące lub ekstremalnie zimne. Stwarza to ryzyko ciężkich poparzeń dłoni i rąk. Prace instalacyjne i konserwacyjne powinny być prowadzone przy temperaturze pokojowej. Ostre krawędzie części wewnętrznych stwarzają dla rąk zagrożenie obcięcia. Zawsze należy używać rękawic przemysłowych przy wykonywaniu czynności montażowych i konserwacyjnych. 8

9 Ważne uwagi ciąg dalszy Kwalifikacja zgodnie z artykułem 9 Dyrektywy Ciśnieniowej 1 ) Grupa czynników Użycie CB 14 CB 24S CB 26 CB 26A Gaz Ciecz Nie Tak Nie Tak Tak Tak Tak Tak Kategoria Wykluczenie zgodnie z Artykułem 3.3 I II III IV Średnica nominalna DN DN DN DN DN CB CB 24S CB CB 26A Znakowanie CE nie Tak Tak Tak nie 1 ) Dyrektywa Ciśnieniowa 97/23/WE 9

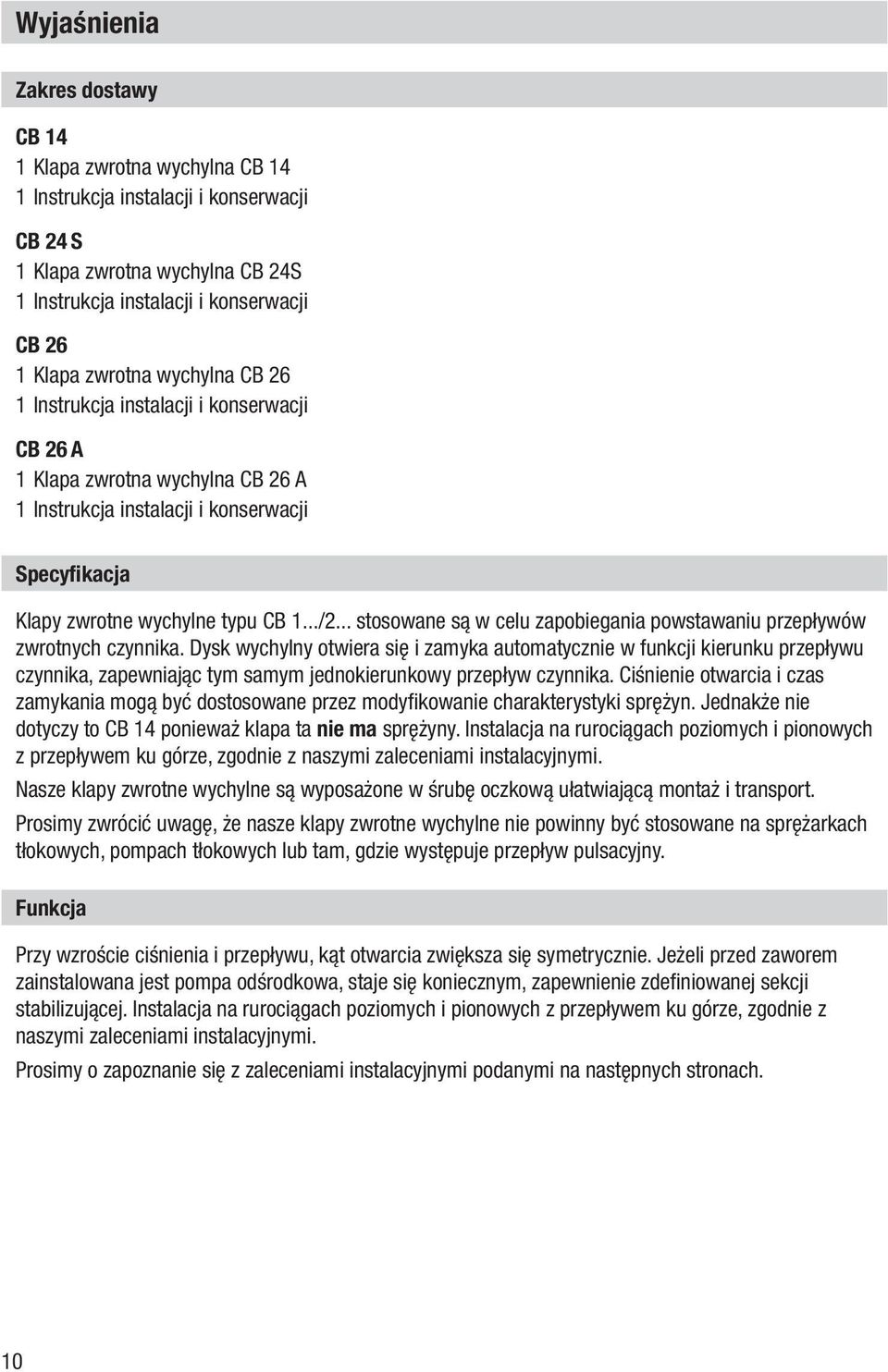

10 Wyjaśnienia Zakres dostawy CB 14 1 Klapa zwrotna wychylna CB 14 1 Instrukcja instalacji i konserwacji CB 24 S 1 Klapa zwrotna wychylna CB 24S 1 Instrukcja instalacji i konserwacji CB 26 1 Klapa zwrotna wychylna CB 26 1 Instrukcja instalacji i konserwacji CB 26 A 1 Klapa zwrotna wychylna CB 26 A 1 Instrukcja instalacji i konserwacji Specyfikacja Klapy zwrotne wychylne typu CB 1.../2... stosowane są w celu zapobiegania powstawaniu przepływów zwrotnych czynnika. Dysk wychylny otwiera się i zamyka automatycznie w funkcji kierunku przepływu czynnika, zapewniając tym samym jednokierunkowy przepływ czynnika. Ciśnienie otwarcia i czas zamykania mogą być dostosowane przez modyfikowanie charakterystyki sprężyn. Jednakże nie dotyczy to CB 14 ponieważ klapa ta nie ma sprężyny. Instalacja na rurociągach poziomych i pionowych z przepływem ku górze, zgodnie z naszymi zaleceniami instalacyjnymi. Nasze klapy zwrotne wychylne są wyposażone w śrubę oczkową ułatwiającą montaż i transport. Prosimy zwrócić uwagę, że nasze klapy zwrotne wychylne nie powinny być stosowane na sprężarkach tłokowych, pompach tłokowych lub tam, gdzie występuje przepływ pulsacyjny. Funkcja Przy wzroście ciśnienia i przepływu, kąt otwarcia zwiększa się symetrycznie. Jeżeli przed zaworem zainstalowana jest pompa odśrodkowa, staje się koniecznym, zapewnienie zdefiniowanej sekcji stabilizującej. Instalacja na rurociągach poziomych i pionowych z przepływem ku górze, zgodnie z naszymi zaleceniami instalacyjnymi. Prosimy o zapoznanie się z zaleceniami instalacyjnymi podanymi na następnych stronach. 10

11 Dane techniczne CB 1..., CB 2... Współzależność ciśnienie / temperatura *) CB 14, stal do -10 C przy ciśnieniu nominalnym DN Temperatura [ C] PN Maks. ciśnienie robocze [bar] *) Przy użyciu zgodnie z przeznaczeniem. Współzależność ciśnienie / temperatura *) CB 24 S, brąz do -200 C przy ciśnieniu nominalnym DN Temperatura [ C] PN Maks. ciśnienie robocze [bar] *) Przy użyciu zgodnie z przeznaczeniem. Sprężyna z brązu do maks. 90 C. Współzależność ciśnienie / temperatura *) CB 26, stal do -10 C przy ciśnieniu nominalnym DN Temperatura [ C] PN Maks. ciśnienie DN Maks. ciśnienie DN [bar] [bar] *) Przy użyciu zgodnie z przeznaczeniem. Użyj CB... bez sprężyny dla temperatur powyżej 300 C. Współzależność ciśnienie / temperatura *) CB 26 A, stal kwasoodporna do -10 C przy ciśnieniu nominalnym DN Temperatura [ C] PN Maks. ciśnienie robocze [bar] *) Przy użyciu zgodnie z przeznaczeniem. Użyj CB... bez sprężyny dla temperatur powyżej 300 C. Odporność na korozję W przypadku użycia zgodnie z przeznaczeniem, korozja nie będzie miała wpływu na bezpieczną pracę klapy zwrotnej dzielonej. Wymiarowanie Korpus zaworu nie może być narażony na ostre wzrosty ciśnienia. Naddatki wymiarowe na korozję odzwierciedlają najnowszy stan technologii. 11

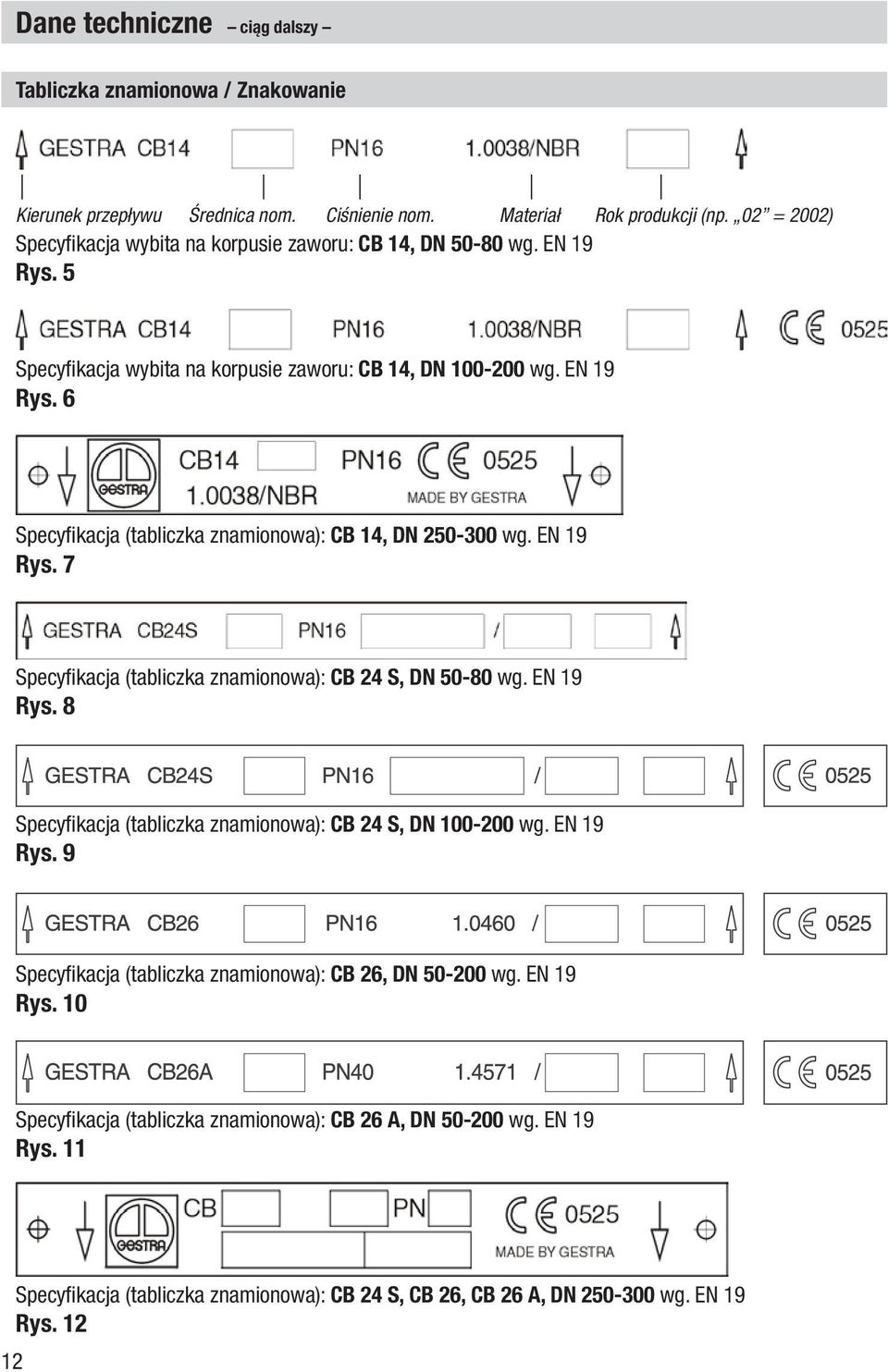

12 Dane techniczne ciąg dalszy Tabliczka znamionowa / Znakowanie Kierunek przepływu Średnica nom. Ciśnienie nom. Materiał Rok produkcji (np. 02 = 2002) Specyfikacja wybita na korpusie zaworu: CB 14, DN wg. EN 19 Rys. 5 Specyfikacja wybita na korpusie zaworu: CB 14, DN wg. EN 19 Rys. 6 Specyfikacja (tabliczka znamionowa): CB 14, DN wg. EN 19 Rys. 7 Specyfikacja (tabliczka znamionowa): CB 24 S, DN wg. EN 19 Rys. 8 Specyfikacja (tabliczka znamionowa): CB 24 S, DN wg. EN 19 Rys. 9 Specyfikacja (tabliczka znamionowa): CB 26, DN wg. EN 19 Rys. 10 Specyfikacja (tabliczka znamionowa): CB 26 A, DN wg. EN 19 Rys. 11 Specyfikacja (tabliczka znamionowa): CB 24 S, CB 26, CB 26 A, DN wg. EN 19 Rys

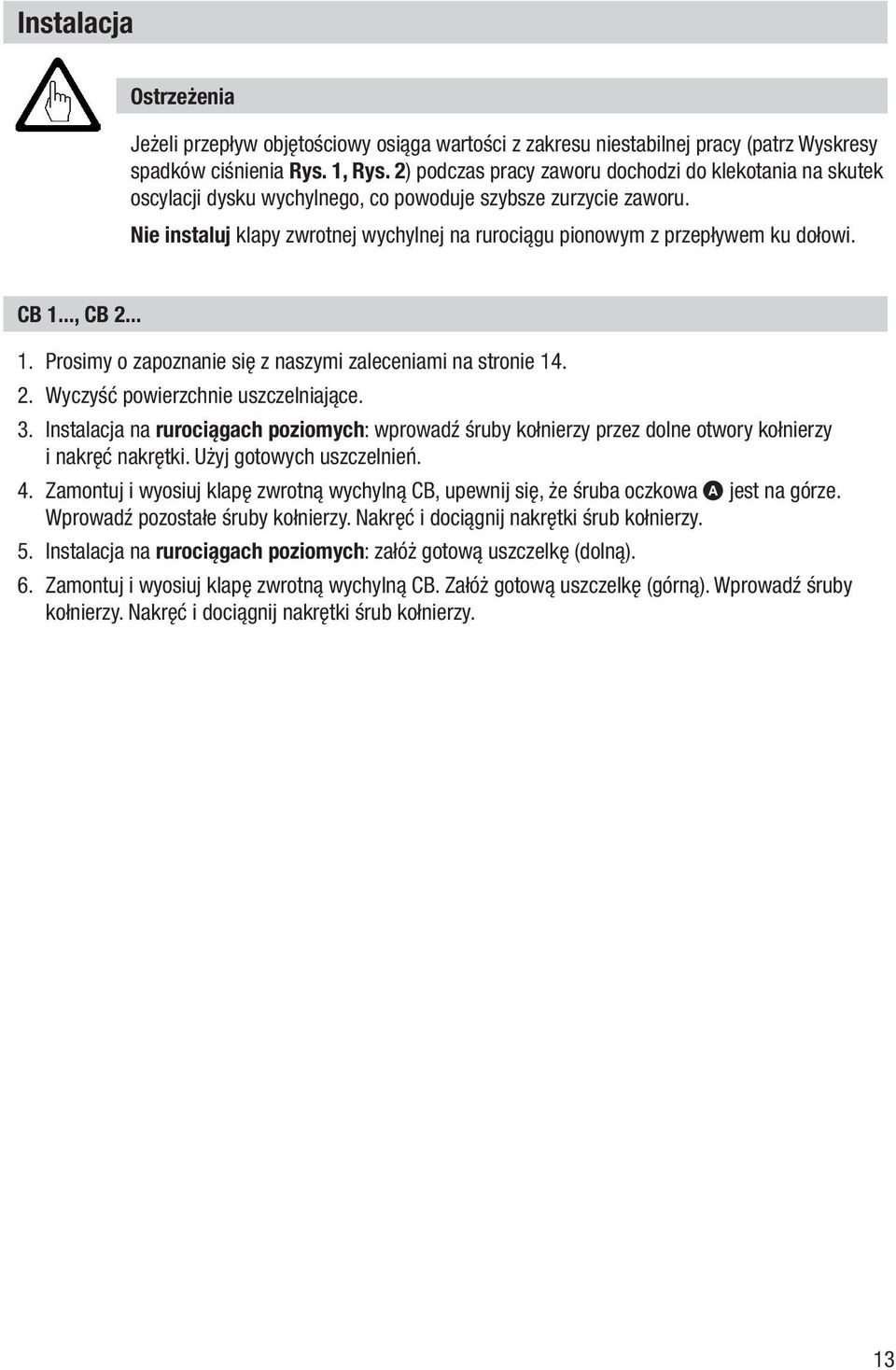

13 Instalacja Ostrzeżenia Jeżeli przepływ objętościowy osiąga wartości z zakresu niestabilnej pracy (patrz Wyskresy spadków ciśnienia Rys. 1, Rys. 2) podczas pracy zaworu dochodzi do klekotania na skutek oscylacji dysku wychylnego, co powoduje szybsze zurzycie zaworu. Nie instaluj klapy zwrotnej wychylnej na rurociągu pionowym z przepływem ku dołowi. CB 1..., CB Prosimy o zapoznanie się z naszymi zaleceniami na stronie Wyczyść powierzchnie uszczelniające. 3. Instalacja na rurociągach poziomych: wprowadź śruby kołnierzy przez dolne otwory kołnierzy i nakręć nakrętki. Użyj gotowych uszczelnień. 4. Zamontuj i wyosiuj klapę zwrotną wychylną CB, upewnij się, że śruba oczkowa A jest na górze. Wprowadź pozostałe śruby kołnierzy. Nakręć i dociągnij nakrętki śrub kołnierzy. 5. Instalacja na rurociągach poziomych: załóż gotową uszczelkę (dolną). 6. Zamontuj i wyosiuj klapę zwrotną wychylną CB. Załóż gotową uszczelkę (górną). Wprowadź śruby kołnierzy. Nakręć i dociągnij nakrętki śrub kołnierzy. 13

14 Instalacja ciąg dalszy Niewłaściwa Właściwa Rys. 13 Rys. 14 Optymalna Za pompą Rys. 15 Rys

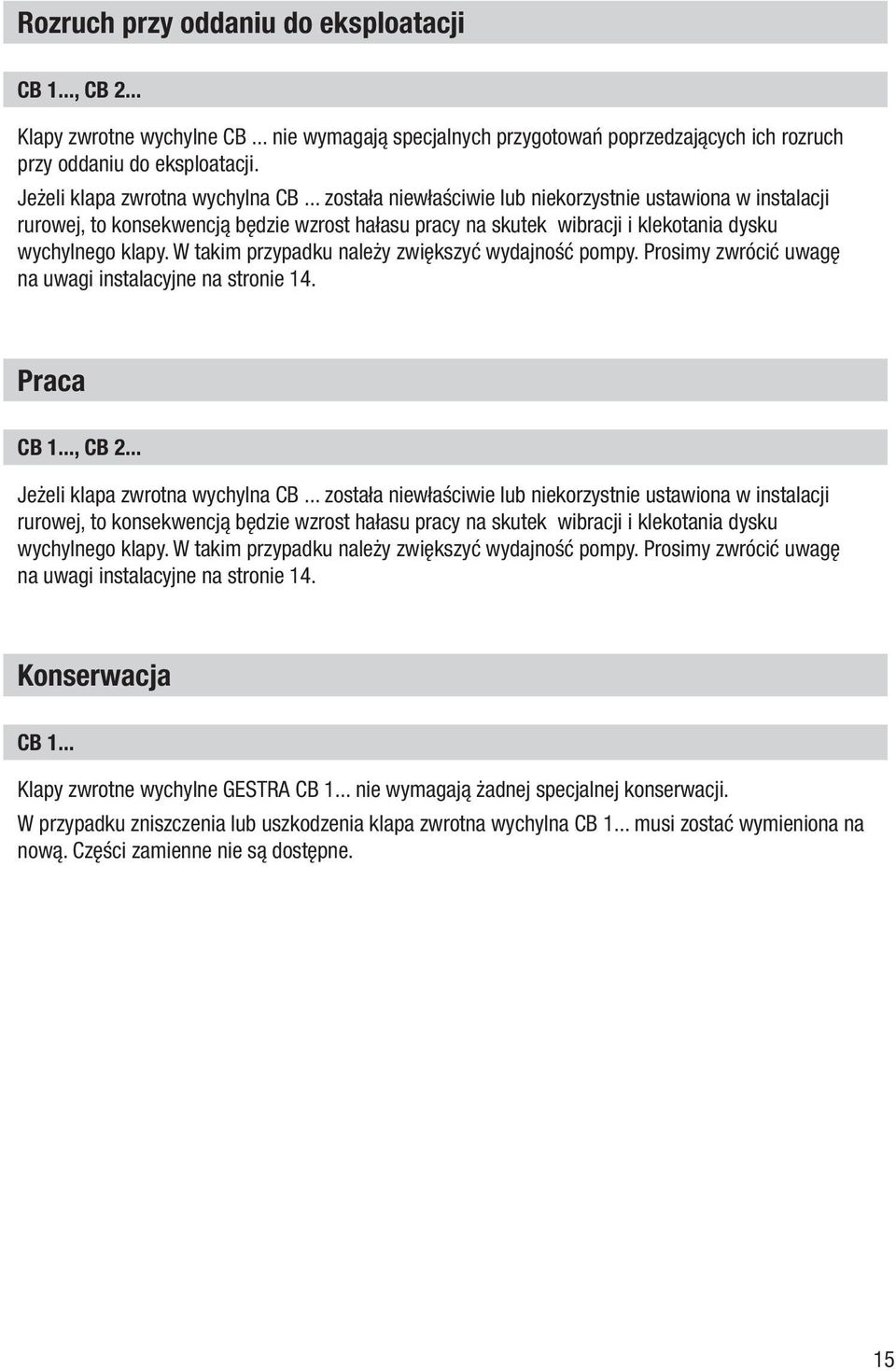

15 Rozruch przy oddaniu do eksploatacji CB 1..., CB 2... Klapy zwrotne wychylne CB... nie wymagają specjalnych przygotowań poprzedzających ich rozruch przy oddaniu do eksploatacji. Jeżeli klapa zwrotna wychylna CB... została niewłaściwie lub niekorzystnie ustawiona w instalacji rurowej, to konsekwencją będzie wzrost hałasu pracy na skutek wibracji i klekotania dysku wychylnego klapy. W takim przypadku należy zwiększyć wydajność pompy. Prosimy zwrócić uwagę na uwagi instalacyjne na stronie 14. Praca CB 1..., CB 2... Jeżeli klapa zwrotna wychylna CB... została niewłaściwie lub niekorzystnie ustawiona w instalacji rurowej, to konsekwencją będzie wzrost hałasu pracy na skutek wibracji i klekotania dysku wychylnego klapy. W takim przypadku należy zwiększyć wydajność pompy. Prosimy zwrócić uwagę na uwagi instalacyjne na stronie 14. Konserwacja CB 1... Klapy zwrotne wychylne GESTRA CB 1... nie wymagają żadnej specjalnej konserwacji. W przypadku zniszczenia lub uszkodzenia klapa zwrotna wychylna CB 1... musi zostać wymieniona na nową. Części zamienne nie są dostępne. 15

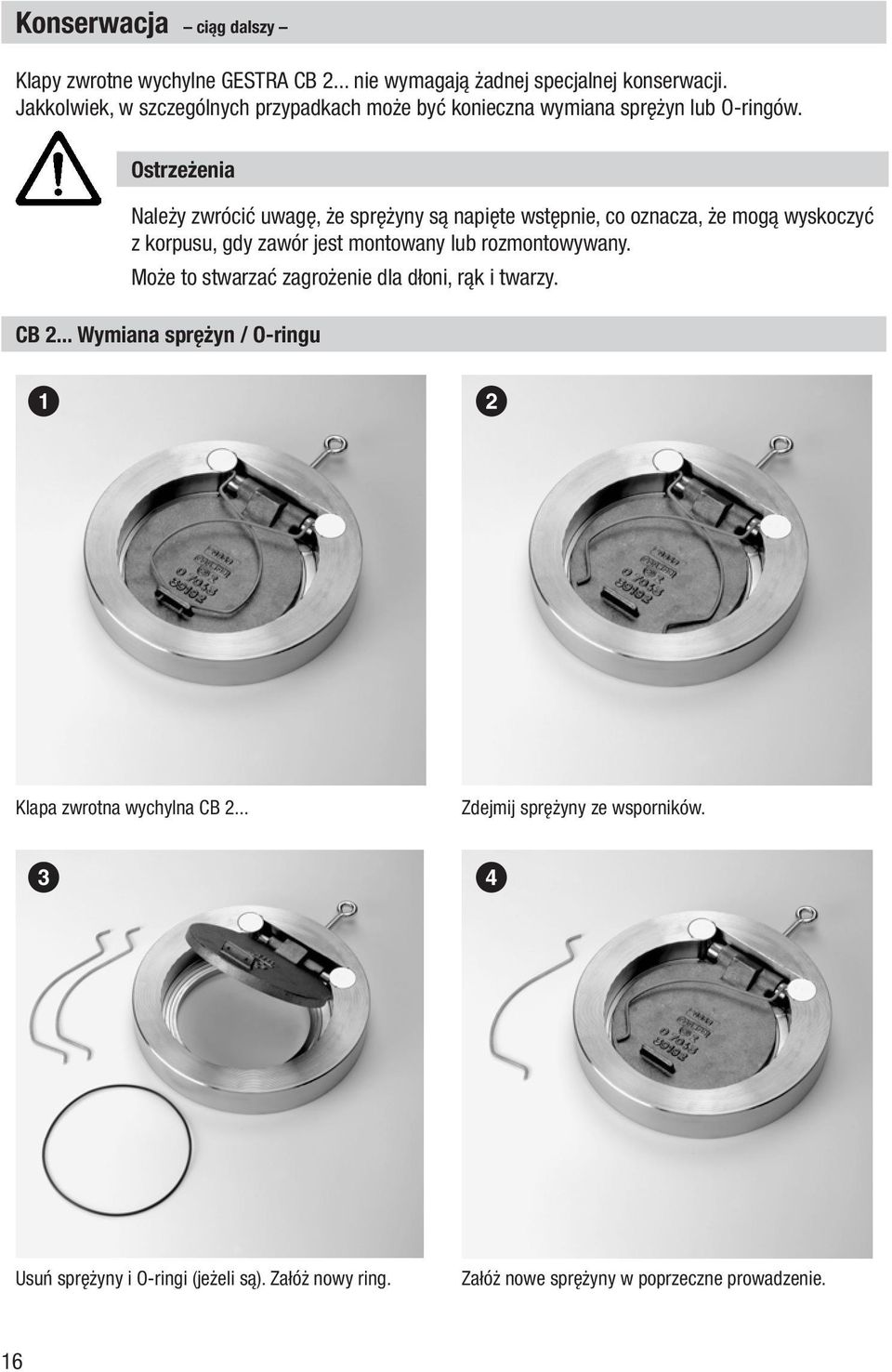

16 Konserwacja ciąg dalszy Klapy zwrotne wychylne GESTRA CB 2... nie wymagają żadnej specjalnej konserwacji. Jakkolwiek, w szczególnych przypadkach może być konieczna wymiana sprężyn lub O-ringów. Ostrzeżenia Należy zwrócić uwagę, że sprężyny są napięte wstępnie, co oznacza, że mogą wyskoczyć z korpusu, gdy zawór jest montowany lub rozmontowywany. Może to stwarzać zagrożenie dla dłoni, rąk i twarzy. CB 2... Wymiana sprężyn / O-ringu 1 2 Klapa zwrotna wychylna CB 2... Zdejmij sprężyny ze wsporników. 3 4 Usuń sprężyny i O-ringi (jeżeli są). Załóż nowy ring. Załóż nowe sprężyny w poprzeczne prowadzenie. 16

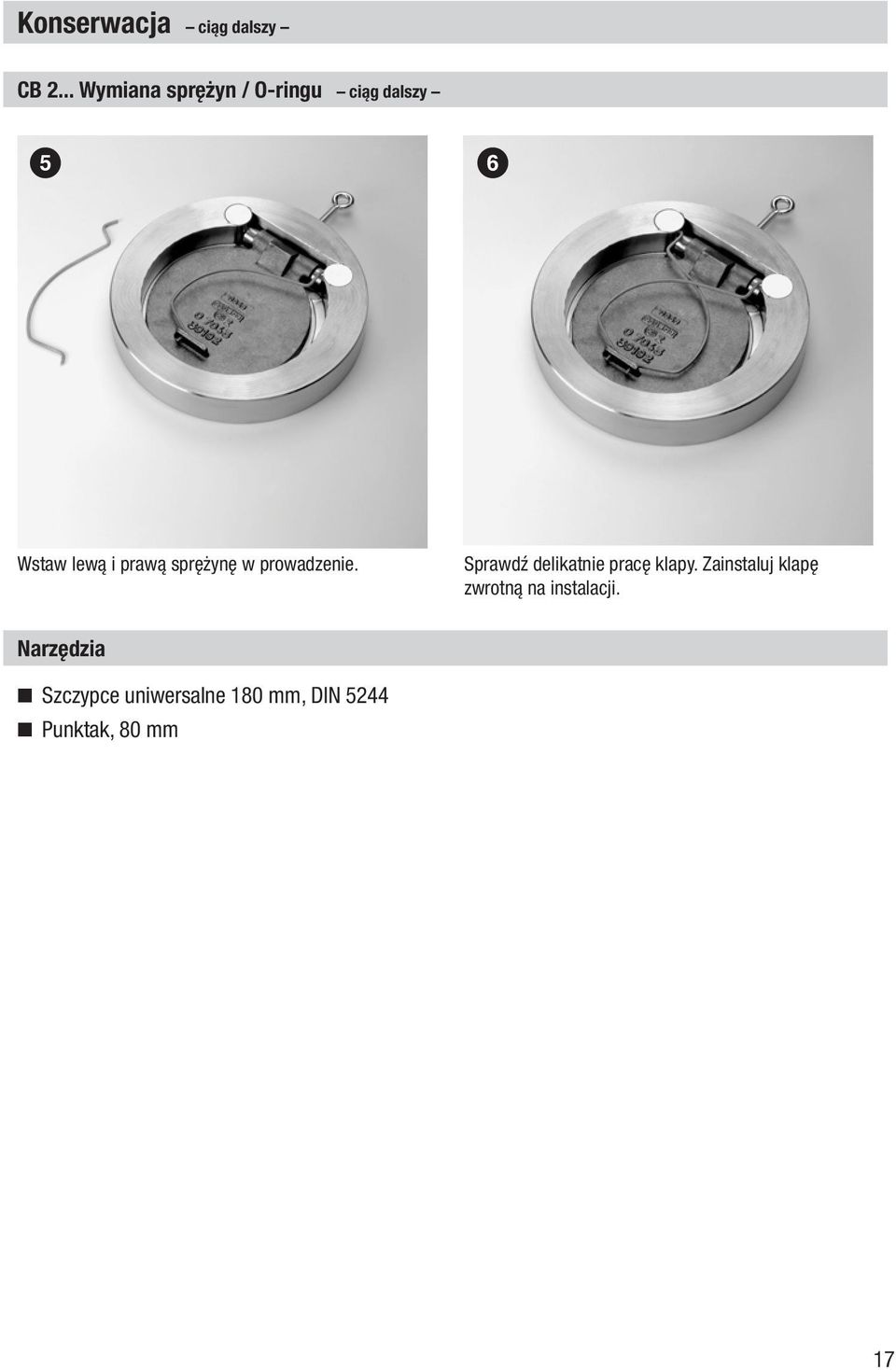

17 Konserwacja ciąg dalszy CB 2... Wymiana sprężyn / O-ringu ciąg dalszy 5 6 Wstaw lewą i prawą sprężynę w prowadzenie. Sprawdź delikatnie pracę klapy. Zainstaluj klapę zwrotną na instalacji. Narzędzia Szczypce uniwersalne 180 mm, DIN 5244 Punktak, 80 mm 17

18 Części zamienne Lista części zamiennych CB 24 S Pozycja DN Kod magazynowy Kod magazynowy Kod magazynowy Kod magazynowy O-ring EPDM O-ring FPM O-ring NBR Sprężyna F H Dwie sprężyny są potrzebna na jeden zawór. W sprawie mniejszych ilości kontaktuj się z lokalnym przedstawicielem GESTRA. Brak części zamiennych dla CB

19 Części zamienne ciąg dalszy Lista części zamiennych CB 26, CB 26 A Pozycja DN Kod magazynowy Kod magazynowy Kod magazynowy Kod magazynowy O-ring EPDM O-ring FPM O-ring NBR Sprężyna F H Dwie sprężyny są potrzebna na jeden zawór. W sprawie mniejszych ilości kontaktuj się z lokalnym przedstawicielem GESTRA. Brak części zamiennych dla CB

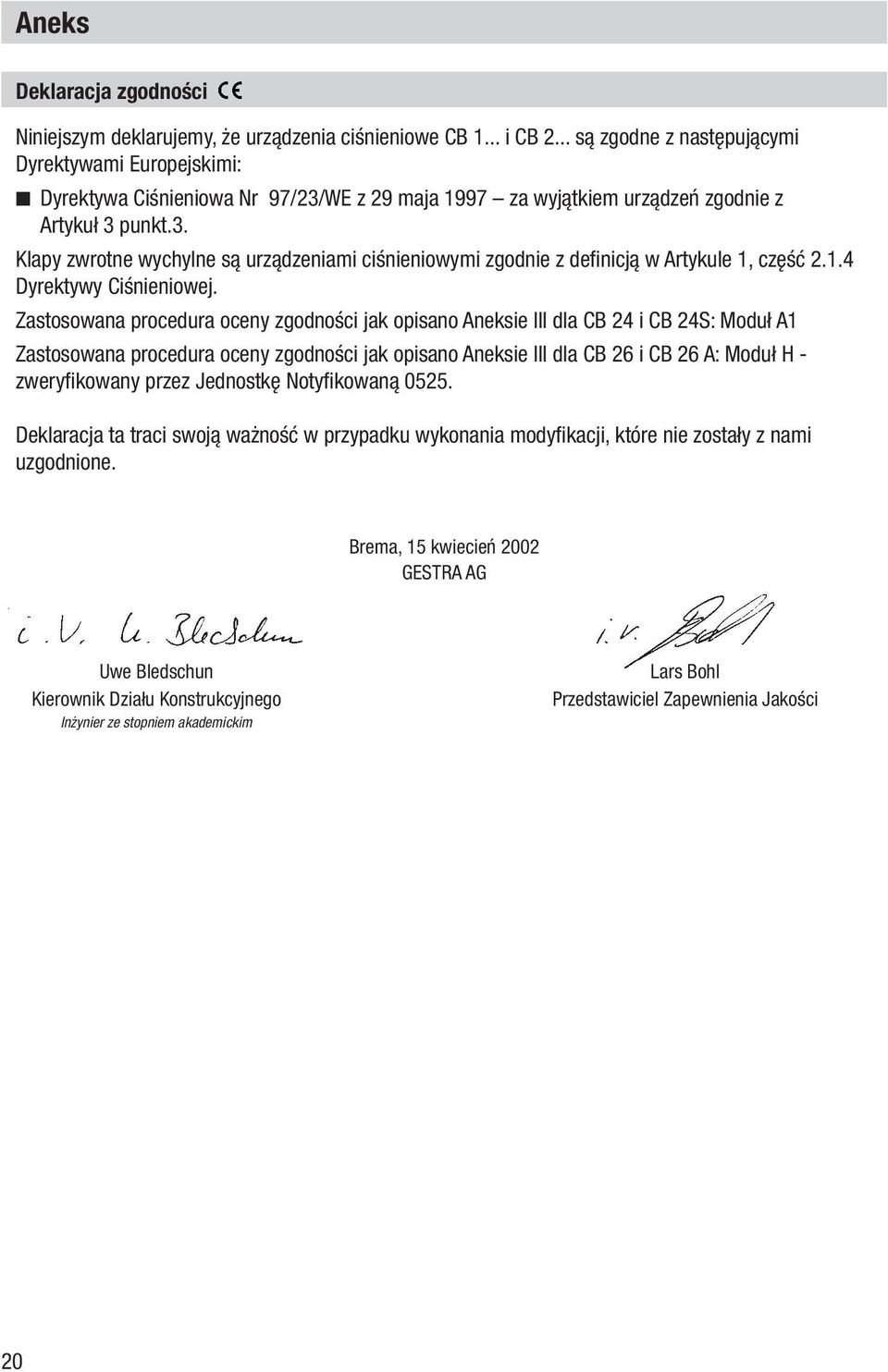

20 Aneks Deklaracja zgodności Niniejszym deklarujemy, że urządzenia ciśnieniowe CB 1... i CB 2... są zgodne z następującymi Dyrektywami Europejskimi: Dyrektywa Ciśnieniowa Nr 97/23/WE z 29 maja 1997 za wyjątkiem urządzeń zgodnie z Artykuł 3 punkt.3. Klapy zwrotne wychylne są urządzeniami ciśnieniowymi zgodnie z definicją w Artykule 1, część Dyrektywy Ciśnieniowej. Zastosowana procedura oceny zgodności jak opisano Aneksie III dla CB 24 i CB 24S: Moduł A1 Zastosowana procedura oceny zgodności jak opisano Aneksie III dla CB 26 i CB 26 A: Moduł H - zweryfikowany przez Jednostkę Notyfikowaną Deklaracja ta traci swoją ważność w przypadku wykonania modyfikacji, które nie zostały z nami uzgodnione. Brema, 15 kwiecień 2002 GESTRA AG Uwe Bledschun Kierownik Działu Konstrukcyjnego Inżynier ze stopniem akademickim Lars Bohl Przedstawiciel Zapewnienia Jakości 20

21 Twoje notatki 21

22 Twoje notatki 22

23 Twoje notatki 23

24 GESTRA Przedstawicielstwa na całym świecie: España GESTRA ESPAÑOLA S.A. Luis Cabrera, E Madrid Tel / Fax / ; aromero@flowserve.com Polska GESTRA Polonia Spolka z.o.o. Ul. Schuberta 104 PL Gdansk Tel / od 10 Fax / gestra@gestra.pl Great Britain Flowserve Flow Control (UK) Ltd. Burrel Road, Haywards Heath West Sussex RH 16 1TL Tel / Fax / gestraukinfo@flowserve.com Portugal Flowserve Portuguesa, Lda. Av. Dr. Antunes Guimarães, 1159 Porto Tel / Fax / jtavares@flowserve.com Italia Flowserve S.p.A. Flow Control Division Via Prealpi, 30 l Cormano (MI) Tel / Fax / infoitaly@flowserve.com USA Flowserve DALCO Steam Products 2601 Grassland Drive Louisville, KY Tel.: / , Fax: / dgoodwin@flowserve.com GESTRA AG Postfach , D Bremen Münchener Str. 77, D Bremen Telefon +49 (0) Telefax +49 (0) gestra.ag@flowserve.com Internet /306csa 2001 GESTRA AG Bremen Printed in Germany 24
